Схема унч на германиевых транзисторах. Самодельный усилитель на германиевых транзисторах: схема и особенности конструкции

Основные элементы схемы:

• T1 — входной каскад на транзисторе МП39
• T2 — выходной каскад на транзисторе П213
• C1 — разделительный конденсатор
• R1, R2 — резисторы смещения

Это базовая схема, которую можно дополнить цепями обратной связи и термостабилизации для улучшения характеристик.

Преимущества УНЧ на германиевых транзисторах

Усилители на германиевых транзисторах обладают рядом достоинств:

• Мягкое, «ламповое» звучание за счет плавной характеристики ограничения
• Низкий уровень шумов и высокая чувствительность
• Хорошая линейность при малых сигналах
• Простота схемотехники
• Возможность работы при низких напряжениях питания

Эти свойства делают германиевые усилители привлекательными для любителей качественного звука, особенно при воспроизведении «теплой» аналоговой музыки.

Недостатки усилителей на германиевых транзисторах

Наряду с достоинствами, германиевые УНЧ имеют и некоторые недостатки:

• Чувствительность к изменениям температуры
• Больший разброс параметров транзисторов
• Ограниченная выходная мощность
• Сложность подбора современных аналогов германиевых транзисторов
• Возможная нестабильность режима работы

Эти особенности требуют более тщательного подхода к проектированию и настройке усилителя на германиевых транзисторах.

Рекомендации по сборке УНЧ на германиевых транзисторах

При самостоятельной сборке усилителя на германиевых транзисторах рекомендуется придерживаться следующих правил:

1. Использовать качественные германиевые транзисторы с малым разбросом параметров
2. Обеспечить хороший теплоотвод для выходных транзисторов
3. Применять термостабилизацию выходного каскада
4. Тщательно экранировать входные цепи для снижения наводок
5. Использовать качественные конденсаторы в цепях межкаскадной связи
6. Обеспечить стабильное напряжение питания
7. Настроить оптимальный режим покоя выходного каскада

Соблюдение этих рекомендаций позволит добиться стабильной работы усилителя и высокого качества звучания.

Настройка и тестирование готового усилителя

После сборки УНЧ на германиевых транзисторах необходимо провести его настройку и тестирование:

• Проверить правильность монтажа и отсутствие коротких замыканий
• Установить номинальное напряжение питания
• Настроить ток покоя выходного каскада
• Проверить форму выходного сигнала на осциллографе
• Измерить коэффициент нелинейных искажений на разных уровнях выходного сигнала
• Оценить частотную характеристику усилителя
• Провести длительное прослушивание на различных музыкальных материалах

Такое тщательное тестирование позволит выявить возможные проблемы и добиться оптимальных результатов.

Унч на германиевых транзисторах схемы

В последнее время заметно вырос интерес к усилителям мощности на германиевых транзисторах. Предлагаю вашему вниманию две простые схемы усилителей мощности НЧ на германиевых транзисторах, опробованные мной некоторое время назад. Это позволило получить приличную мощность при хорошем качестве звучания. Выходная мощность этого усилителя 30 Вт при сопротивлении нагрузки акустических систем 4 Ома, и примерно 18 Вт при сопротивлении нагрузки 8 Ом. При сборке усилителя, в качестве конденсаторов постоянной ёмкости помимо электролитических , желательно применять слюдяные конденсаторы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Германий превыше всего.
• высококачественный усилитель на германиевых транзисторах
• Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)
• Усилитель Лина
• Германиевый усилитель мощности
• Усилитель на П213

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: УНЧ на германиевых транзисторах

Германий превыше всего.

Если не особенно вдаваться в подробности, то можно ответить так: У таких аппаратов необычный звук, очень похожий на ламповый, большой динамический диапазон и та самая скорость нарастания. Впрочем, это на любителя, есть такие кто например ненавидит лампы.

Первыми транзисторами в радиотехнике, после электровакуумных ламп были германиевыми, которые произвели настоящий фурор в радиоэлектронной сфере.

Конечно нет смысла спорить, что приобрели почитатели музыки отказавшись от лампового варианта в пользу германиевых приборов. По этому поводу до сих пор существует много разных мнений. В настоящее время германиевые транзисторы не производит ни одна страна и упоминание о них встречаются довольно редко. И напрасно. Германиевый усилитель мощности и если взять для примера кремниевый транзистор, какой он бы не был, биполярный, полевой или предназначенный для работы на высоких и низких частотах и так далее.

Так вот он в отличии от германиевого полупроводника менее подходящий для воспроизведения звука высокого качества. В общем, чтобы сейчас не углубляться в рассмотрение физических свойств германиевых транзисторов, при необходимости вы можете эти данные легко найти в интернете. Поэтому перейдем непосредственно к изучению принципиальных схем построенных на транзисторах с германиевым кристаллом. Сразу хотелось бы отметить несколько важных правил без соблюдения которых, очень сложно получить высококачественное звучание.

Показанный здесь германиевый усилитель мощности и его схемотехника можно сказать легендарная и в свои лучшие годы была очень популярна. Такая топология схемы усилителя одна из немногих конфигураций, которая соответствует аудиофильским нормам. Хотя эта схема и очень простая, но тем не менее способна воспроизводить высококачественное звучание при этом затраты на комплектующие совсем небольшие и под силу любому радиолюбителю.

Автор этой конструкции усилителя в этом случае всего лишь приспособил ее к современным запросам High End Audio. Настраивать германиевый усилитель несложно. Вначале нужно переменным резистором R2 установить ровно половину питания на отрицательном отводе электролитического конденсатора С7. Далее необходимо подобрать постоянный резистор R13 таким образом, чтобы мультиметр, подключенный в цепь коллектора транзисторов оконечного каскада, показывал ток покоя в пределах 42 — 52 мА, но не больше.

Когда начнете подавать сигнал на вход усилителя, то обязательно нужно проверить наличие либо отсутствие самовозбуждения, хотя возникновение такого процесса бывает исключительно редко. Но все таки если на осциллографе появились высокочастотные искажения, то в этом случае нужно будет заменить конденсатор С5 на емкость с большим номиналом. Для того, чтобы усилитель работал в стабильном и устойчивом режиме при повышении температуры на основание пары диодов D должна быть нанесена тепло-проводная паста и плотно закреплены на транзисторе выходного каскада.

В предыдущей штатной схеме выходной каскад был построен на транзисторах одной проводимости, так как в те далекие времена советская электронная промышленность не производила мощных комплементарных германиевых транзисторов.

Когда много позднее появились германиевые транзисторы структуры PNP и NPN, то это дало возможность модернизировать схему оконечного каскада как показано на второй схеме. Но оказывается не все так просто как хотелось бы.

Дело в том, что у названных выше полупроводников предельный коллекторный ток составляет всего около 3,4 А. Например у ПВ максимальный ток коллектора равен 7,5 A. В связи с этим использование их в схеме возможно только с условием параллельного включения по два в плечо. Вот такой вариант практически этим и имеет отличие от первой схемы. Ну и конечно у источника питания полярность противоположная. И транзистор для усиления напряжения ГТ Г, установлен n-p-n проводимости.

Настройка модернизированной схемы идентична предыдущей. Ток покоя оконечного каскада имеет точно такие же значения. Чтобы получить качественное звучание, желательно раздобыть где то две пары германиевых сплавных диода Д Устанавливать другие настоятельно не советую.

Увеличивать общую емкость не следует, так как сбалансированность низких, средних, и высоких частот снижается, теряется воздух. Параметрические значения двух приведенных схем практически одинаковы: мощность на выходе составляет 20 Вт при работе на нагрузку 4 Ом.

Безусловно, данные цифры почти ничего не скажут о звучании усилителя. Но об одном можно говорить с уверенностью — однажды прослушав правильно собранный усилитель по схемам приведенным выше, вы уже не так уверенно будете смотреть в сторону аппаратов собранных на кремниевых транзисторах.

Похожие записи: Секрет создания печатной платы Распиновка микро usb Фирменный усилитель Холтона Измеритель индуктивности своими руками Вентилятор вытяжной для ванной.

высококачественный усилитель на германиевых транзисторах

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 17 1 2 3

Схема УНЧ выполненного на германиевых транзисторах. Подробное описание опыта и советы от автора при построении такого усилителя.

Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Усилитель на П Блог им. Долго у меня в голове крутилась идея, идея построения усилителя мощности из моего детства. В 7 классе, примерно в годах эдак я впервые познакомился с книгой Борисов В. Юный радиолюбитель. С тех пор жизнь моя перевернулась и я окунулся в прекрасный мир радиоэлектроники. Там я нашел много электросхем, некоторые из них повторил. А вот схема усилителя мощности на транзисторах МПМП39 и выходным каскадом на ПБ конечно же, в те ранние и юные года, у меня так и не заработала.

Усилитель Лина

Схема усилителя проста, деталюшек минимум, пригодится для повторения новичками, ниже текст так же для них. Усилительные элементы схемы — германиевые транзисторы — активно применялись еще тридцать лет назад. Схемотехника напоминает многие распространенные схемы тех лет, например усилитель Электрон Некоторые различия есть, в основном технологического характера.

Perfectionist Канал самоделок.

Германиевый усилитель мощности

У радиолюбителей со стажем хранится некоторое количество исправных, но морально устаревших радиодеталей, к которым относятся германиевые транзисторы. В статье отмечается, что усилитель прост конструктивно, легко налаживается и стабильно работает, доступен для повторения даже малоопытным радиолюбителям. Работал усилитель на самодельную колонку с динамиком 4ГД28, источником сигнала служил катушечный магнитофон, который использовался как предусилитель для самодельной электрогитары, которую подключал к микрофонному входу, и для воспроизведения магнитных записей. Спустя сорок лет я повторил эту схему, применив как усилитель для головных телефонов. Рисунок 1 — Оригинальная схема усилителя. Электролитические конденсаторы, за исключением C3 C2 , зашунтированы плёночными.

Усилитель на П213

Сборка конструкций на германиевых транзисторах является своего рода ностальгией, потому что эра германиевых транзисторов закончилась лет 30 тому назад, собственно, как и их производство. Хотя аудиофилы по прежнему спорят до хрипоты, что же лучше для высокой верности воспроизведения звука-германий или кремний? Есть планы повторить пару конструкций несложных радиоприемников прямого преобразования и регенеративных для приема в диапазоне коротких волн. Как известно, усилитель ЗЧ является обязательной составной частью любого радиоприемника. Поэтому было принято решение изготовить УЗЧ в первую очередь. УЗЧ будем собирать на германиевых транзисторах производства СССР, благо у меня их лежит разных типов наверное до сотни. Видимо настало время дать им вторую жизнь. Для радиоприемника большая выходная мощность УНЧ не нужна, достаточно до нескольких сотен милливатт.

Усилитель на 2-х германиевых транзисторах Топ 5 самых популярных схем УНЧ на транзисторах для самодельных аудиосистем и колонок.

Каскадный режим Линейный режим. Пусть будет отдельная тема, не только авторская, но и для других разработчиков, сборщиков-поворителей известных ранее схем усилителей на германиевых транзисторах. В первом сообщении, для удобства, будут накапливаться-храниться схемы оконечных каскадов, и ссылки на сообщения темы по схемам остальных вспомогательных узлов. Двадцатипятиваттный, быстродействующий Ge-UFW.

Схема была взята мною с не помню за какой год брошюры, в помощь радиолюбителю. С этим комплектом заявленная номинальная мощность была 15Вт. Имея в своих запасниках с пол сотни транзисторов П я долгое время перекладывал их из угла в угол. И вот, однажды начитавшись форумов и всевозможных статей про усилители на германии, решил наконец собрать УНЧ на этих самых Пых. Много положительных отзывов но и не меньше критики было прочитано о применении транзисторов серии ГТ в усилителях. Дабы проверить написанное и дать свою оценку — занялся сборкой.

Технический портал радиолюбителей России.

Модифицированный усилитель Лина, фактически являющийся высоколинейным операционным усилителем ОУ , абсолютно доминировал в схемотехнике дискретных и интегральных УМЗЧ и классических интегральных ОУ последней четверти XX века и начала XXI века [1] [2]. В схемотехнике интегральных УМЗЧ малой мощности по-прежнему используются и варианты базовой схемы Лина [1]. Транзисторные усилители мощности х годов строились по унаследованной из ламповой схемотехники симметричной пушпульной [комм. Эти усилители, развивавшие выходную мощность порядка нескольких сотен мВт , имели высокий коэффициент полезного действия что обусловило их применение в переносных радиоприёмниках и слуховых аппаратах при неустранимо высоких нелинейных искажениях [3]. Высокий уровень коммутационных искажений был предопределён работой в режиме AB с малыми токами покоя [3].

Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Вт окт 08, pm Текущее время: Вт окт 08, pm. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений.

Усилитель Беслика А.И на Германиевых транзисторах v3.0

Усилитель Беслика А.И на Германиевых транзисторах v3.0

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Усилитель Беслика А.И на Германиевых транзисторах v3. 0

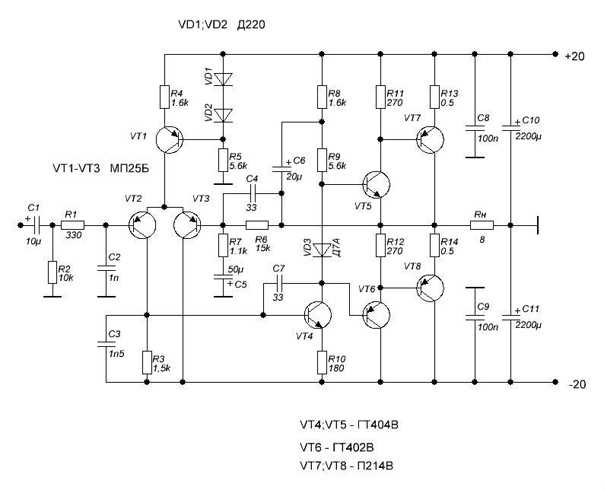

            Рис 1.  Собственно сам усилитель мощности.

                                      Печатная плата.

         Рис 2. Предварительный усилитель с регулятором тембра.

                                          Печатная плата.

Подключение регулятора баланса непосредственно на регулятор громкости, для использования только усилителя мощности. Там же расчет элементов регулятора в зависимости от номиналов применяемых переменных резисторов. Есть вариант включения с регулировкой от 0 и только в +.
На своем экземпляре я изменил номиналы конденсаторов С10 уменьшил в два раза и С 11 увеличил в два раза, что бы подъем в района СЧ был минимальным, раздвинул границы среза регулировки тембра. Ну это на вкус.

          Рис 3.   Вариант схемы для транзисторов П605А.

                    Внимание ВАЖНО Т3 должен быть МП40А!!!

         Рис 4.   Версия с транзисторами ГТ906.


         Рис 5.  Версия с транзисторами ГТ906 с коррекцией от форумчанина  kvn33. Более подробно о ней будет рассказано чуть позднее.
 Печатные платы от -serg- можно скачать здесь.

           Рис 5.   Еще несколько графиков.

                          Рис 6.    Спектр и АЧХ 3.1.

                     Напряжение на выходе 5.5В 8Ом.

        Небольшое дополнение к графикам. АЧХ усилителя с тембрблоком. Две кривые, положение регуляторов НЧ и ВЧ на максимуме, две прямые, положение регуляторов НЧ и ВЧ в середине.

                              Рис 7. АЧХ усилителя.

 Продолжение следует.

Что будет дальше.

УНЧ v 2.0 комбинированный усилительна кремниевых транзисторах и в выходном каскаде Германий. Усилитель может питаться напряжением 36В,соответственно Рмах до 18Вт.

УНЧ4.0 и 4.1 с выходной мощностью до 50Вт на Германии.

И давно ожидаемый УНЧ v5.0,на кремнии, с выходной мощностью  25Вт и выше, схема на 6!!! транзисторах, готовится описание, снимаются характеристики.

Оставляйте комментарии.

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Популярные сообщения из этого блога

УНЧ на Германиевых транзисторах в оконечных каскадах 16Вт 4Ом.

 УНЧ на Германиевых транзисторах в оконечных каскадах 16Вт 4Ом.                                                          Спектр для v2.0 -10дБ, 8Ом. Спектр для v2.1 -10дБ, 8Ом. Эта разработка появилась задолго до версии v3.0. Из за применения кремниевых транзисторов в первых каскадах схема была не совсем по феншую, что послужило ее недолгому забвению. На ее основе появилась теперь довольно популярная схема v3. 0 и ее варианты, где уже было все по феншую. Единственным заметным минусом v3.0 был в небольшой мощности 6-10 Вт из за ограничения  напряжения питания в 30В. Что бы обойти это ограничения была разработана сзема v4.0 и v4.1, но многих отпугивало изготовление трансформатора, но схема получила развитие несколько в другом направлении. На ее основе был сделан маломощный усилитель, как считается на самых музыкальных транзисторах довольно популярный МУН Канаева Б.Б. Идея разработать усилитель по простоте не уступающий v3.0 и в тоже врмемя более мощный не оставляла А.И.. Так появилась обн

Далее…

v5.0 Простой усилитель на Кремнии Беслика А.И.

Простой усилитель на Кремнии Беслика А.И.                 К сожалению подробного описания усилителя нет, А.И. пока не может этого сделать, но разрешил схему выложить, так как она отлажена и испытана на готовом образце. Усилитель выполнен на двух платах. Мломощная часть отдельно от мощной, которая в свою очередь установлена на радиаторе. Более подробно будет рассказано позднее. Здесь чертежи печатных плат. К сожалению пока не проверены на практике.  ВНИМАНИЕ!!!  Платы в архиве доработаны, все вид со стороны деталей.

Далее…

— www.davidmorrin.com Hill 1956

В этой книге обсуждается утечка коллектор-база транзистора, которая важна для понимания особенностей германиевых транзисторов в некоторых фазз-схемах. Эта схема представляет собой схематический вид внутри  транзистор.

Мягкие кривые

Германиевые устройства используются в качестве выпрямительных устройств, поскольку они могут иметь прямое смещение для пропускания тока одной полярности и обратное смещение для блокирования тока противоположной полярности.

Идеальный выпрямитель — это совершенный электронный светофор, который имеет внезапную смену «стоп» на «идти» и может перетасовывать положительные сигналы в одну сторону, а отрицательные — в другую.

Германий является относительно плохим выпрямителем, потому что он не имеет резких переходов от тока блокировки к току пропускания. Скорее, у него более плавные изгибы, чем у его кремниевого собрата, и трудно предсказать, как будут выглядеть кривые от одного германиевого устройства к другому.

Благодаря этим свойствам германий пользуется хорошей репутацией в качестве «мягкого ограничителя» в схемах искажения.

Самое старое из этих приложений появилось в 1960-х годах. Производители 1960-х годов использовали германий, потому что это был доступный транзистор. Кремниевые устройства были новыми и дорогими. К концу 1960-х кремний стал разумным выбором, и производители начали переходить на него.

Позже разборчивые гитаристы отмечают тональные различия между педалями фузза на основе германия и педалями фузза на основе кремния.

В эффектах овердрайва и дисторшна ограничивающие диоды можно считать ключевым элементом звука. В печально известной педали Klon используются германиевые диоды, которые, по общему мнению, являются важным компонентом — не только с тем же номером детали, но и с точно такими же свойствами, что трудно сделать с германием. Производитель Klon говорит, что вы не можете сделать Klon только по номерам деталей.

Схемы типа «без смещения»

(Основная статья в разделе «Топологии Fuzz»)

Примеры:

Maestro Fuzz Tone FZ-1, FZ-1A

Tone Bender Mk I, II, III и IV

Это можно назвать смещением «утечка коллектора». Для этого требуется, чтобы германиевое устройство с утечкой было включено без подачи сигнала. В противном случае устройство отключается до тех пор, пока не будет подан гитарный сигнал. Устройство будет активным только тогда, когда гитарный сигнал смещает соединение база-эмиттер и срезает его, когда гитара качается в другую сторону.

Германиевые устройства предпочтительнее использовать в цепях без смещения, поскольку им требуется гораздо меньшее напряжение для «включения», чем кремниевым. Напряжение прямого смещения германия будет между 100 и 300 мВ, что находится в пределах возможностей гитары. Напряжение прямого смещения кремния составляет от 500 до 700 мВ, что намного выше и его труднее активировать на гитаре.

Кроме того, германиевый транзистор может пропускать напряжение на базу из внутреннего коллектора, что либо самосмещается, либо просто помогает снизить любое дополнительное напряжение, необходимое для прохождения сигнала. Кремниевые устройства пропускают слишком мало тока, чтобы это было заметно или повлияло на работу схемы, поэтому этот элемент транзисторов редко изучается или понимается, но его можно найти в очень старых руководствах по транзисторам. См. диаграмму в верхней части страницы из справочника 1956 года.

Если устройство достаточно негерметично, устройство останется включенным, а эффект будет более линейным, как овердрайв. Величина утечки напрямую зависит от температуры окружающей среды и будет заметно меняться с каждым градусом изменения температуры. Эти переменные объясняют непоследовательное поведение схем типа «без смещения».

ВЫСОКОИМПЕДАНСНАЯ ВХОДНАЯ ЦЕПЬ НА ГЕРМАНИЕВЫХ ТРАНЗИСТОРАХ
