Схема управления освещением с двух мест. Схема управления освещением с нескольких мест: особенности и принципы работы

Как работает схема управления освещением с двух и трех мест. Какие компоненты необходимы для реализации такой схемы. Чем отличается управление освещением с двух и трех точек. Каковы преимущества многозонального управления освещением.

Содержание

Принцип работы схемы управления освещением с двух мест

Схема управления освещением с двух мест позволяет включать и выключать светильник с помощью двух выключателей, расположенных в разных местах. Для реализации такой схемы используются специальные проходные выключатели.

Основные компоненты схемы:

  • Два проходных выключателя
  • Светильник
  • Трехжильный кабель между выключателями

Принцип работы заключается в следующем:

  1. При переключении любого из выключателей меняется направление тока в цепи
  2. Это приводит к замыканию или размыканию цепи питания светильника
  3. В результате светильник включается или выключается независимо от положения второго выключателя

Такая схема удобна в длинных коридорах, на лестницах и в других помещениях, где требуется управление освещением с разных точек.

Особенности схемы управления с трех и более мест

Для управления освещением с трех и более мест используется более сложная схема с дополнительными компонентами:

  • Два проходных выключателя (крайние)
  • Один или несколько перекрестных выключателей (промежуточные)
  • Четырехжильный кабель между выключателями

Принцип работы:

  1. Проходные выключатели меняют направление тока, как в двухместной схеме
  2. Перекрестные выключатели переключают пары проводов между собой
  3. За счет этого обеспечивается включение/выключение из любой точки

Такая схема позволяет управлять освещением с любого количества мест, что удобно в больших помещениях.

Преимущества многозонального управления освещением

Многозональное управление позволяет разделить помещение на отдельные зоны освещения и управлять ими независимо. Это дает ряд преимуществ:

  • Возможность создания различных световых сценариев
  • Экономия электроэнергии за счет включения только нужных зон
  • Повышение комфорта пользователей
  • Гибкость в использовании пространства

Для реализации многозонального управления используются специальные контроллеры и выключатели, позволяющие настраивать и управлять несколькими зонами освещения.

Типы выключателей для управления освещением с нескольких мест

Для создания схем управления с нескольких мест используются следующие типы выключателей:

Проходной выключатель

Имеет три контакта — один общий и два для переключения. Используется в качестве крайних выключателей в схемах управления с двух и более мест.

Перекрестный выключатель

Имеет четыре контакта для переключения пар проводов. Применяется как промежуточный в схемах с трех и более мест управления.

Импульсное реле

Позволяет управлять освещением с любого количества точек с помощью кнопочных выключателей. Упрощает монтаж схемы с большим количеством точек управления.

Правильный выбор типа выключателей позволяет реализовать удобную схему управления освещением для конкретного помещения.

Монтаж схемы управления освещением с двух мест

Для монтажа схемы управления освещением с двух мест необходимо выполнить следующие шаги:

  1. Подвести питание к первому проходному выключателю
  2. Соединить общий контакт первого выключателя с лампой
  3. Протянуть трехжильный кабель между выключателями
  4. Подключить два других провода к переключающим контактам выключателей
  5. Соединить общий контакт второго выключателя с нулевым проводом

При монтаже важно правильно соединить проводники между выключателями, чтобы обеспечить корректную работу схемы. Рекомендуется использовать провода разных цветов для удобства монтажа.

Особенности управления светодиодным освещением

При использовании схем управления с нескольких мест для светодиодного освещения следует учитывать некоторые особенности:

  • Необходимость применения диммируемых светодиодных драйверов
  • Возможные проблемы с мерцанием при неполном включении
  • Необходимость согласования мощности драйверов и коммутируемой нагрузки
  • Желательность использования специализированных светодиодных диммеров

При правильном подборе компонентов схемы управления светодиодным освещением с нескольких мест работают надежно и позволяют реализовать удобное управление яркостью.

Применение умных систем для многозонального управления

Современные системы умного дома позволяют реализовать гибкое многозональное управление освещением без сложных схем проводки. Основные преимущества:

  • Управление с помощью смартфона или голосовых команд
  • Возможность создания сценариев освещения
  • Интеграция с датчиками движения и освещенности
  • Удаленный контроль и управление
  • Простота расширения системы

Умные системы освещения позволяют реализовать сложные алгоритмы управления без прокладки дополнительных проводов, что особенно удобно при модернизации существующих систем освещения.


Схемы управления освещением с двух и трех мест

Главная / Полезные статьи /

Содержание:

Во время ремонта, перепланировки или других работ каждый владелец жилья задумывается об удобстве расположения клавиш, которыми можно включить свет. Они должны размещаться в местах, где их удобно будет нажимать, и они не станут мешать или отвлекать. При этом соединение не должно предполагать наличия большого количества длинных кабелей. Если дело касается возможности зажигания света из нескольких локаций комнаты, многие сразу бросают эту затею, думая, что это слишком сложно.

https://www.youtube.com/watch?v=9cG_VmdR4uk

Причины монтажа

Нужная, но неизвестная пользователям схема управления освещением с трех мест требует познаний в электрике и может понадобиться по следующим причинам:

  • в коридоре, который имеет форму буквы «Т». Коридорная схема управления освещением предполагает, что при входе в коридор с одной стороны владелец включит свет. Когда он выйдет из комнаты с противоположных сторон, он его выключит. Такое управление освещением из нескольких мест должно предполагать включение и выключение из любой точки;
  • в жилой комнате. Схема управления освещением с двух мест понадобится, если вы, когда входите в комнату, сначала зажигаете свет, идете к дивану или кровати, а затем отключаете общий свет, зажигая лампу торшера возле тумбочки. Схема управления освещением с трех мест аналогична, но предполагает наличие осветительных приборов с обеих сторон от кровати;

Принцип работы Умного дома

  • на лестнице. Описание чертежей для многостороннего контроля предусматривает включение света на первом этаже, выключение на втором, включение на третьем. То есть имеется возможность регулировки осветительных приборов с любого этажа.

Подключение устройств по такому чертежу требует базовых знаний в области электрики. Вам потребуется купить электровыключатели в нужном количестве, в зависимости от того, сколько сценариев подключения будет реализовано, и подготовить для них место в соединительной коробке.

Если выключающие свет устройства располагаются на большом расстоянии друг от друга, и вам требуется связать их общей цепью, не стоит использовать обычный переключатель — возьмите импульсное реле. Также для упрощении регулирования осветительных приборов можно воспользоваться датчиками передвижения и интенсивности света. Они автоматически будут зажигать и выключать лампочки в комнате в ответ на реакцию соответствующих датчиков.

Подсоединение для 3 переключателей

Техническая характеристика трехстороннего чертежа предусматривает наличие устройств, которые идут в два направления, а также переключателя промежуточного типа.

Воплощена схема управления освещением с трех мест следующим образом: когда клавиши каждой составляющей системы направляются вниз, напряжение идет на клавишу устройства справа, а лампочка при этом не загорается. При переключении клавиши коммутатора слева в положение «вверх» соединение замкнется, а лампочка загорится.

Схема 1. Управление освещением с трех мест

Когда у этой схемы управления освещением клавиша коммутатора посередине переключается вверх, цепочка вновь размыкается, а лампочка прекращает светить. При переводе правого коммутатора в положение вверх цепочка замыкается, и загорается свет. Клавиша переключателя слева в таком случае снова разорвет цепь, так что электричество погаснет.

Схема 2. Управление освещением с трех мест

При выставлении клавиши коммутатора посередине вниз цепь будет вновь замкнута. При переключении в положение вниз устройства с правой стороны у этой схемы управления освещением снова разомкнется контакт.

Схема 3. Управление освещением с трех мест

Управление освещением с нескольких локаций предусматривает еще один вариант подсоединения: клавиши коммутаторов слева и справа расположены в положении вниз, а у устройства посередине — вверху. Электрическое соединение в таком случае замыкается в то время, как лампочка включена.

Подсоединение для 2 переключателей

Схема управления освещением с двух мест предусматривает наличие пары коммутаторов проходного типа. В каждой из двух составляющих на чертеже имеется по 3 контакта, а также 2 позиции для изменения положения. Переключательный режим должен иметь «перекидной характер», то есть 1 общий контакт для 2 устройств. В первом из положений (включен первый выключатель, выключен второй) он замкнется с первым, а во втором положении (включен второй коммутатор, выключен первый) — с другим. Контакты не могут одновременно замыкаться между собой. Соединение кабелей происходит непосредственно в соединительной коробке, где присутствует проводка от ламп и питания.

Схема управления освещением с двух мест

Загрузка…

Управление освещением с двух, трёх и более мест

Одна из самых распространенных задач «квартирного» электрика — установка одного или нескольких осветительных приборов. Обычно это не вызывает никаких проблем, так как подключить выключатель очень просто. Однако часто бывает необходимо, чтобы лампочку можно было включать из нескольких мест, например, из двух, больше — меньше. В этой статье мы проанализируем решения по управлению освещением, в которых используется несколько выключателей.

Управление освещением из двух мест

Такие задачи часто встречаются в частных домах, на площадках перед этажом, например, возле входных дверей и небольших ворот, при въезде во двор, а также в домах с несколькими этажами, чтобы можно было включить свет с любого этажа и безопасно спуститься по лестнице.

Основная проблема заключается в том, что если вы установите два обычных выключателя на одном светильнике, то независимо от того, как вы их подключите, либо они оба должны быть включены, либо оба должны быть выключены. Поэтому невозможно полностью управлять освещением из нескольких мест с помощью этого решения.

Для решения этой проблемы используется проходная схема переключения. Такое устройство правильнее называть переключателем. Давайте рассмотрим схему и характеристики проходного выключателя.

Здесь мы видим, что внутренняя схема переключателя отличается от схемы обычного переключателя. В стандартной версии контакты либо замыкаются, либо не замыкаются, тогда как здесь подвижные контакты либо замыкают один провод, либо другой, поэтому я называю это переключателем.

Если вы еще не поняли, как работает эта схема, давайте посмотрим на ее состояние:

  • 1. на обоих выключателях ключ нажимается в положение «вверх» — лампочка включается и ток течет через провод «вверх» (если смотреть на приведенную схему).
  • 2. первый выключатель находится в положении «вниз», а второй — в положении «вверх» (или наоборот) — ток по цепи не течет, и свет не загорается.
  • 3. оба выключателя находятся в положении «вниз» — ток течет через провод «вниз» и свет горит.

Схема очень проста в сборке.

  • 1. нулевая точка светильника подключается непосредственно от распределительной коробки или каким-либо другим способом в зависимости от ситуации.
  • 2. трехжильный кабель протягивается к выключателю, ближайшему к источнику питания (допустим, к сети 220 В). Первый сердечник соединен с фазой выключателя и подвижным контактом в середине. Ниже приведены клеммы и электрическая схема автоматического выключателя.
  • 3. Подключите оставшиеся две жилы к паре выходных неподвижных контактов и ко второму выключателю.
  • 4. Снимите фазу со среднего подвижного контакта второго выключателя и подключите его к светильнику.

Проходной выключатель отличается от обычного выключателя наличием переключающего контакта, поэтому он имеет три клеммы для подключения вместо двух. Они также доступны в виде одинарных, двойных и тройных переключателей. Затем схема просто воспроизводится в зависимости от количества кнопок и групп света, как показано на схеме ниже.

Интересно: Если у вас есть возможность выполнить подключение фазы к нулю от другой клеммной колодки к каждому выключателю с минимальным количеством кабелей, вы можете — используя альтернативный вариант этой схемы. Отличается тем, что лампочка подключена к съемному контакту, а фаза и нейтраль подключены к фиксированному контакту и являются зеркальными.

Как установить?

Чтобы облегчить монтаж, нужно заранее представить, как проложить кабель, что ближе к первому выключателю и что ближе ко второму — распределительная коробка с входящей фазой или светильник, а возможно, и то, и другое ……. Однако в большинстве случаев вам потребуется простой трехжильный провод или кабель, в зависимости от условий использования и монтажа, и все будет в порядке.

  • VVG 3×1.5.
  • PVS 3×0.75… .3×1.5.
  • PVSR 3×0.75… .3×1.5.
  • Или зарубежный эквивалент кросс-секции NYM.

Вы можете использовать жилы этих проводов по отдельности или приобрести одножильные провода марки ПВ с соответствующим классом стойкости, например, ПВ-1 для жесткой моноблочной версии. В этом случае вероятность ошибки меньше, особенно если вы выбираете сердечники разного цвета. На рисунке ниже более наглядно показан один из вариантов установки.

Контроль из трех и более мест

Если вы хотите включить свет из трех или более мест, необходимо использовать перекрестный выключатель, который иногда называют промежуточным. Принципиальная схема показана ниже.

Для непосвященных трехместная схема управления светом может показаться пугающей, но давайте разберемся, что к чему. Перекрестный переключатель — это то же самое, что и трехходовой переключатель, за исключением того, что два набора контактов переключаются с одной клавиши одновременно. Единственное различие заключается в том, что кроссоверный переключатель имеет четыре клеммы для подключения, в то время как маршрутизируемый переключатель имеет три.

Зачем использовать переключатель кроссовера? Поскольку в двухпозиционной схеме управления освещением перекрестный выключатель соединен с двумя проводами, таким образом выборочно подключаются необходимые провода питания ламп. Здесь также необходимо переключать пары проводов между собой, для чего используется перекрестный переключатель.

Логика схемы проста и понятна, только для краткости обозначим переключатели как A, B и C, слева направо в соответствии со схемой.

1. все три переключателя находятся в положении «вверх» — ток течет по красному проводу и свет загорается.

2. переключатель «А» находится в положении «вниз», остальные — в положении «вверх». Тогда фаза находится на синем проводе, а лампа подключена к красному проводу — ток не течет. Если переключить выключатель «B» в положение «вниз», то свет загорится, когда ток потечет по красной линии на схеме, если переключить «C», то произойдет то же самое, только ток потечет по синей линии на схеме.

То же самое справедливо и для других позиций.

Собрать трехпозиционную схему очень просто. Подключите фазу к среднему контакту одного из крайних проходных выключателей, а от второго проходного выключателя в его средний контакт подключите провода к лампе.

От первого фидера, в любом порядке и на любой клемме, подключите к кроссоверу, а от его второй пары клемм две жилы к другому фидеру. Приведенная ниже диаграмма более наглядно иллюстрирует эту связь.

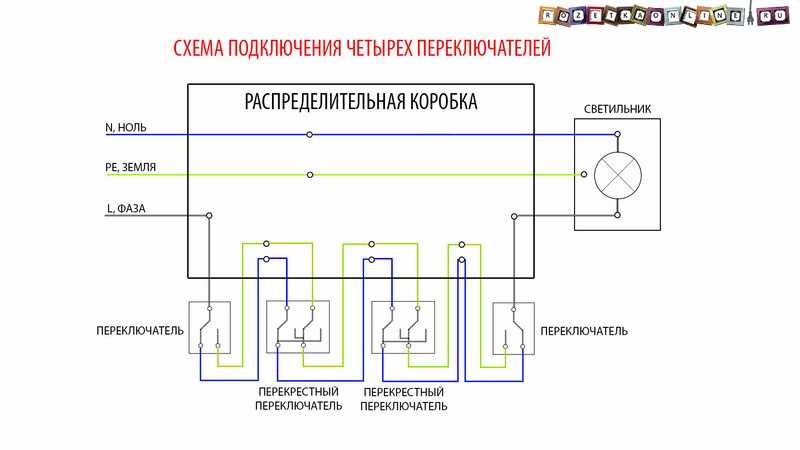

Дальнейшее увеличение количества выключателей, управляющих светом, происходит просто по принципу добавления перекрестных выключателей в разрыв. Ниже показана схема управления освещением из четырех мест.

Та же диаграмма, но уже используется для управления из 5 мест.

Подведение итогов.

Приведенные выше решения для управления освещением из нескольких мест довольно просты, но у них есть один недостаток — они могут легко запутаться в проводах, а также потребляют много провода. Это может быть экономически нецелесообразно, учитывая стоимость внешней проводки, и, возможно, проще установить несколько светильников вдоль вашего маршрута. Однако есть более простой способ — импульсные реле для управления освещением, и мы подробно описываем их в этой статье: Импульсные реле и их применение

Руководство по управлению освещением в одной и нескольких зонах

Перейти к содержимому

Опубликовано: 25 февраля 2019 г.

Поделись этой историей, выбери свою платформу!

Существует так много способов управления светодиодным освещением, что иногда это может показаться немного ошеломляющим. Мы обсудили датчики, пульты дистанционного управления, настенные выключатели, даже нашу систему «Умный дом»: VEWsmart, но нам нужно сделать еще один шаг и рассмотреть зонирование.

Посмотрите наше видеоруководство по одно- и многозональному управлению освещением

Что такое зоны освещения?

Зоны освещения просто означают области света, которые вы хотите использовать вместе. Зоны позволяют вам управлять более чем одним источником света или областью освещения одновременно, а это означает, что вам не нужно управлять каждым источником света отдельно.

Что такое однозонное управление освещением?

Однозонное управление освещением означает только возможность управления освещением в одной зоне. Например, если у вас есть несколько зон освещения на кухне, но вас устраивает одновременное управление и затемнение всех источников света, вы можете использовать управление освещением одной зоны.

Загрузите наше руководство в формате PDF по управлению освещением в одной зоне.

Что такое многозонное управление освещением?

Мультизональное управление освещением — это система, позволяющая управлять разными зонами освещения по отдельности. Это может быть полезно, если вы установили освещение в нескольких зонах комнаты, но не всегда хотите, чтобы все слои включались или выключались одновременно. Например, если вы устанавливаете области рабочего освещения, а также слои окружающего освещения на кухне (узнайте больше о разнице здесь), вам потребуется возможность включать окружающее освещение отдельно от рабочего освещения, чтобы создать мягкую и расслабляющую атмосферу. атмосфера в комнате.

Загрузите наше руководство в формате PDF по управлению многозонным освещением.

Какие варианты управления освещением VEW существуют для одной зоны?

Существует 3 варианта управления освещением одной зоны, и все зависит от типа светильников, которые вы устанавливаете в своем помещении.

 Set Single (K30-2011SC) – это одноцветная дистанционная система, которая может управлять одноцветным освещением и регулировать его яркость. Все источники света в зоне должны быть снова подключены к одной и той же системе, поэтому вам придется установить необходимые продукты в одной конкретной области.

Набор CCT (K30-2011CCT) представляет собой двухцветную дистанционную систему, что означает, что вы можете использовать его для управления продуктами CCT (изменяемая цветовая температура). С помощью этого пульта дистанционного управления вы можете управлять, затемнять и изменять цветовую температуру своего освещения CCT. Как и в случае с Set Single, для установки системы вам нужно будет подключить все источники света в зоне к системе, чтобы не было разрывов в вашей проводке.

Комплект RGB (K30-2011RGB) управляет RGB-подсветкой в ​​одной зоне. Использование этой системы позволяет вам контролировать, затемнять и изменять цвет вашего RGB-освещения. Опять же, при установке вам нужно будет подключить все источники света в зоне к системе, чтобы не было разрывов в вашей проводке.

Какие варианты управления освещением VEW существуют для мультизон?

Как и в случае с однозонным освещением, для многозонального освещения существует 3 варианта управления, и все зависит от типа освещения в вашей комнате.

 Hub Single (K30-2034) — это пульт дистанционного управления, который необходимо использовать вместе с ресивером (либо Channel K30-2037, либо 4-канальным K30-2033, в зависимости от требуемой мощности). Это означает, что вы можете управлять освещением в нескольких зонах и настраивать зоны по своему выбору. Всего можно настроить до 4-х зон освещения!

Концентратор CCT (K30-2034CCT) представляет собой систему дистанционного управления, предназначенную для управления многозонным освещением CCT. Система работает так же, как и Hub Single, но для подключения системы вам потребуется 4-канальный приемник K30-2033. Затем вы можете контролировать, затемнять и изменять цветовую температуру до 4 зон освещения в вашей комнате.

Концентратор RGB (K30-2035) – это еще одна система для управления многозонным освещением, но она предназначена специально для освещения RGB. Он во всех отношениях похож на Hub CCT, за исключением того, что может управлять, затемнять и изменять цвет освещения. С помощью этой системы можно настроить до 4 зон.

Все 3 из этих систем также доступны в качестве настенного выключателя! Они работают и настраиваются одинаково, но управление крепится к стене, а не дистанционно.

Ознакомьтесь с разделами Swipe Single, Swipe CCT, Swipe RGB и Swipe RGB+CCT, чтобы узнать больше.

Для получения дополнительной информации свяжитесь с нами по телефону 01302 741941 или напишите нам по адресу [email protected].

Хотите установить светодиодное освещение для ванной комнаты? Прочтите наше руководство в блоге о рейтингах IP и зонах.

TLW | Вдохновляющее освещение

Зона сдвигающего сплетня

Поиск

×

Ссылка на странице.

Стив Мэш делится стратегией управления и передовым опытом



При проектировании и спецификации системы управления освещением часть работы включает в себя настройку зон управления в соответствии с требованиями кодекса. ЗЕВАЙ! Просто шучу. Это может показаться очень скучной частью процесса. На самом деле, это невероятно важное соображение по двум причинам:

1.) По закону вы обязаны соблюдать применимые требования кодекса. Во всех основных кодах есть словесные описания, описывающие размер, форму и/или ширину определенных зон контроля. Если в ваших спецификациях и чертежах эти зоны не указаны в соответствии с кодовой формулировкой, ваш проект не будет соответствовать требованиям, и вы можете не получить CofO (сертификат о вводе в эксплуатацию).

2.) Способ настройки зон управления в вашем проекте напрямую влияет на тип и количество требуемых компонентов управления (и наоборот). Это также может помочь определить, какие элементы управления или системы вы можете использовать.

ADAM

Начнем с обзора наиболее важных требований кода, влияющих на размеры и формы зон. Одним словом – АДАМ. Что такое АДАМ, спросите вы? Это аккуратная маленькая аббревиатура, которая означает:

A — локальные (ручные) элементы управления… такие как локальные диммеры и переключатели.

D – Средства управления сбором дневного света… такие как фотодатчики.

A – Средства автоматического отключения… такие как датчики присутствия или отсутствия. В большинстве кодов «Автоматическое отключение» также может быть обеспечено «расписанием» (например, по часам или по сигналу от NLC или другой системы здания). Тем не менее, коды все чаще требуют использования датчиков присутствия/отсутствия/движения в большем количестве помещений.

M — Ручное управление… например, локальный переключатель или диммер (хотя это также может быть через приложение для телефона или веб-программу и т. д.).

Зональное управление

Зональное (ручное) управление, по сути, является ручным дублированием. Когда вы используете переключатель или диммер для включения или выключения света, увеличения или уменьшения его яркости, вы фактически «вручную отменяете» нормальное поведение, которое обычно включает в себя положения об автоматическом отключении, сборе дневного света и т. д. требуется практически для всех пространств, это означает, что вам придется установить локальные выключатели или диммеры независимо от того, есть ли в системе средства для телефонных или веб-приложений, позволяющих жильцам управлять одним или несколькими светильниками.

Если в системе предусмотрены приложения для смартфонов или веб-приложений для управления отдельными светильниками, целыми зонами или всем объектом, то зачем вам нужны локальные выключатели или диммеры (что предположительно означает крепление на стене, как в настенной коробке). устройства)? Во-первых, это обеспечит легкодоступные элементы управления для таких людей, как уборщики, особенно если они находятся там в нерабочее время. Такие люди, вероятно, не получили бы доступа к приложениям для смартфонов или веб-приложений, даже если бы сетевая система управления освещением имела такую ​​функцию.

Сравнение кодексов и стандартов

Самые последние версии трех основных энергетических кодексов и стандартов, используемых сегодня в США, во многом схожи — California Title 24-2022, ASHRAE 90.1-2019 и IECC- 2021. Однако словоблудие не совсем одинаково от кода/стандарта к коду/стандарту, а также от версии к версии одного и того же кода/стандарта. Это еще больше усложняет задачу для тех, кто работает в разных штатах, особенно если это включает Калифорнию. Вот очень (!!!) сокращенное изложение этих требований к кодам для каждого из основных энергетических кодексов и стандартов, опять же с акцентом на последние версии:

California Title 24-2022

Обратите внимание, что версия 2022 года была утверждена, но не вступит в силу до 1 января 2023 года, в зависимости от того, когда проект будет разрешен к строительству.

Контроль зоны —  требуется для каждой зоны, ограниченной перегородками высотой до потолка (но максимальный размер зон контроля не ограничен). Есть некоторые исключения (см. формулировку кода), но, как правило, элементы управления должны быть «легкодоступными» в той области, где расположены приборы.

Сбор дневного света – зоны первичного, вторичного и верхнего освещения дневного света. Первичная и вторичная зоны имеют ширину, равную высоте верха окна. Зоны топлита описаны на чертежах, включенных в код.

Обратите внимание, что в Заголовке 24-2022 есть конкретная формулировка, в которой говорится, что линейные светодиодные светильники «могут» рассматриваться как отдельные 4-футовые. сегменты, каждый из которых может управляться индивидуально (поскольку некоторые из них могут находиться в основной зоне дневного света, вторичной зоне дневного света или даже в зоне без дневного света… или даже в разных зонах в зависимости от требования автоматического отключения). Таким образом, линейные светодиодные светильники «могут поставляться» с отдельными драйверами, которые позволяют это разграничение и могут работать с элементами управления.

Также обратите внимание, что в Разделе 24 используется слово «может», а не «должен» в описании этих 4-футовых. сегменты для линейных светодиодных светильников. Разумной интерпретацией было бы то, что вы не обязаны рассматривать гораздо более длинные линейные светодиодные светильники (например, прорези шириной 4 фута или, возможно, подвесные светильники), как если бы они состояли из 4-футовых светодиодов. сегменты, каждый с отдельным драйвером. В этом случае определение того, в какой зоне дневного света или присутствия находится все приспособление, будет основываться на том, где находится не менее 51% приспособления (на виде сверху). Вы видите, насколько проблематичным является использование слова «может» в этом положении кодекса. Вероятно, лучше обсудить это до создания окончательной документации и спецификаций для проекта, включающего длинные линейные светильники.

Не бить дохлую лошадь (!!!), но что, если бы у вас был владелец, который хотел бы линейные подвесные светильники с отдельно управляемым верхним или нижним светом? Этот тип системы фактически был установлен на реальных проектах в последние годы. Мы могли бы посвятить целую запись в блоге этой конфигурации! Но если быть очень кратким, это, очевидно, вызовет всевозможные вопросы о том, что находится в какой зоне, как сегменты контролируются, соответствует ли это коду и т. д. Святая головная боль, Бэтмен. Опять же, если у вас есть план освещения, который не является аккуратным и чистым (в отличие, например, от использования отдельных утопленных трофферов размером 2 х 2 фута), то, по крайней мере, убедитесь, что у вас есть подробное обсуждение этого заранее (и, надеюсь, с орган, имеющий юрисдикцию, или AHJ).

Автоматическое отключение — Максимальный размер зоны 5000 кв. футов.

Обратите внимание, что до 0,1 Вт/фут2 может быть исключено из требования об автоматическом отключении освещения в обозначенных зонах/путях выхода. Очевидно, это повлияет на то, как вы настраиваете зоны и назначаете приборы этим различным зонам. Также обратите внимание, что это не обязательно то же самое, что и «пути аварийного выхода». Опять же, это сложный вопрос, который лучше всего обсудить в команде.

Ручное управление –  нет ограничений по размеру зон, в которых вы можете вручную отменить предварительно запрограммированную (автоматическую) операцию. Однако существует 2-часовой лимит времени, прежде чем элементы управления должны вернуться к нормальной работе.

ASHRAE 90.1-2019

Контроль зоны –  2500 кв. футов максимум на зону контроля, если площадь составляет ≤10 000 кв. футов, максимум 10 000 кв.

Сбор дневного света – зоны основного, дополнительного и верхнего освещения дневного света. Как и в заголовке 24, основная и дополнительная зоны имеют ширину, равную высоте верха окна. Зоны топлита описаны на чертежах, включенных в код. (Нет конкретных формулировок, как в Разделе 24-2022, об обращении с линейными светодиодными светильниками, как если бы они были отдельными 4-футовыми сегментами. )

Автоматическое отключение — Максимальный размер зоны 5000 кв. футов.

Обратите внимание, что в отношении аварийного освещения имеется конкретная формулировка: «Все освещение, включая освещение, подключенное к аварийным цепям, должно автоматически отключаться в течение 20 минут после того, как все люди покинут помещение». Обратите внимание, что этот язык не существует в Разделе 24 или IECC.

Ручное управление — Максимальный размер зоны 5000 кв. футов. Как и в Разделе 24, существует 2-часовой лимит времени, прежде чем элементы управления должны вернуться в нормальный режим работы.

IECC-2021

Элементы управления — требуется для большинства помещений (но для зон управления не указан максимальный размер).

Сбор дневного света – зоны основного, дополнительного и верхнего освещения дневного света. Как и в Title 24 и ASHRAE 90.1, первичная и вторичная зоны имеют ширину, равную высоте верха окна. Зоны топлита описаны на чертежах, включенных в код.

Обратите внимание, что в стандарте IECC-2021 есть специальные формулировки, требующие, чтобы светильники в зонах, обращенных к разным сторонам света (в пределах 45° к северу, востоку, югу и западу), управлялись отдельно. Существуют также специальные формулировки, относящиеся к угловым условиям (например, в офисном помещении с открытой планировкой вам придется решить, следует ли сопоставлять светильники в углу с одной зоной дневного света или с другой <например, север="" или ="" восток="">).

Автоматическое отключение —  требуется в большинстве помещений, включая открытые офисы (особые требования относятся к складам, коридорам и открытым офисным помещениям). Максимальные размеры зон не указаны (за исключением офисов открытой планировки, как описано ниже).

Ручная блокировка —  должна быть предусмотрена возможность блокировки для датчиков присутствия/отсутствия. Для таймеров должны быть предусмотрены обходные выключатели – максимальный размер зоны до 5000 кв. футов и максимум до 2 часов.

Специальный кодовый набор

У вас еще не затуманились глаза? Надеюсь, что нет. Помните, что только один из этих кодов будет применяться к вашему проекту. Существует также несколько новых формулировок кода, касающихся двух конкретных вопросов:

Автоматическое отключение для открытых офисных помещений — Два из самых последних кодексов/стандартов, Раздел 24-2022 и IECC-2021, содержат конкретные формулировки, требующие гораздо меньших максимальных размеров зон. для автоматического отключения с помощью датчиков присутствия. Предел составляет 600 футов2 в обоих кодах. Например, предположим, что у вас есть большое открытое офисное пространство площадью 30 000 кв. футов. Если предел максимального размера зоны составляет 5000 кв. футов (как в ASHRAE 90.1-2019), то вы могли бы выполнить требование кода для автоматического отключения всего с шестью датчиками. Однако в Title 24-2022 и IECC-2021 вам теперь потребуется 50 датчиков присутствия в том же пространстве (!!!).

Также есть очень специфическая формулировка, описывающая логику управления (последовательность операций). Если никого нет ни в одной из 50 различных зон (в нашем примере офисное помещение площадью 30 000 кв. футов), то все освещение должно выключиться в течение 20 минут после освобождения. Однако, если в одной из 50 зон есть хотя бы один человек, то свет в этой зоне может включаться на любом подходящем уровне, И свет во всех остальных зонах должен приглушаться до уровня ≤20%. Чтобы развернуть эту последовательность операций, когда освещение в других зонах тускнеет до ≤20% (но немного выше нуля), вам потребуется использовать систему сетевого управления освещением (NLC), которая имеет возможность постоянно опрашивать все датчики OCC. , определите, есть ли какая-либо занятость в одной или нескольких зонах (на постоянной основе), отслеживайте время (поскольку в коде все еще разрешены 20-минутные временные задержки), затем дайте команду свету в разных зонах приглушить или выключить по мере необходимости. соответствующий. У вас еще нет головной боли? Если это так, просто примите две таблетки аспирина и используйте НЖК. Убедитесь, что выбранный вами NLC имеет эту возможность. Некоторые системы абсолютно делают. Другие не могут. Убедитесь, что вы проверили это, прежде чем указывать и устанавливать конкретную систему.

Существует значительно менее сложный способ соблюдения этого требования нового кода. Это, вероятно, также менее затратно. Если все 50 зон будут иметь свои собственные датчики присутствия, которые запрограммированы на выключение света при отсутствии людей (или, по крайней мере, в течение 20 минут после освобождения), то это также будет соответствовать требованиям кодекса, поскольку «выключено» на самом деле означает 0%. Поскольку эти коды требуют, чтобы светильники в незанятых зонах затемнялись до ≤20%, отключение светильников соответствует требованиям. Однако обратите внимание, что в этом сценарии некоторые зоны будут «включены» (независимо от «занятого» уровня), а некоторые зоны будут полностью «выключены».

ООО (Управление освещением на уровне светильников) — Это относительно новый термин в отрасли управления освещением. Официально это означает, что каждый прибор имеет собственный датчик присутствия и фотодатчик, уникальный адрес, встроенное аппаратное/программное обеспечение для управления данными от датчиков и управления прибором, а также имеет беспроводное соединение со шлюзом или сервером NLC и/или к другим приспособлениям. Использование «LLLC» — это, по сути, «альтернативный путь соответствия» как в Разделе 24-2022, так и в IECC-2021 (однако — не в ASHRAE 9).0.1-2019).

Поскольку все светильники будут иметь собственные датчики присутствия и фотодатчики, нет необходимости в отдельных (автономных) датчиках. Это устраняет сложность, связанную с необходимостью сопоставления каждого прибора с конкретными датчиками присутствия и фотодатчиками. Тем не менее, имейте в виду, что требование по области (ручное) управление все еще существует. Из-за требований к зональным элементам управления должен быть способ группировать/сопоставлять приборы с каждым переключателем или диммером.

Из-за сложности формулировки кода настройка зон управления в соответствии с кодом почти никогда не будет такой простой, как сказать, например:

«В моем открытом офисе площадью 30 000 кв. футов я собираюсь создать 6 отдельных зон по 5000 кв. футов каждая (каждая зона имеет размеры 70’-9” x 70’-9”). В каждой из этих 6 зон я предоставлю по одному локальному (зональному) выключателю/диммеру, одному датчику присутствия и одному фотодатчику. Я сопоставлю все приборы в этой зоне с этими устройствами».

Это сделало бы жизнь такой легкой, не так ли? На самом деле, если бы ваше помещение площадью 30 000 кв. футов было открытым офисом, а применяемые нормы были основаны на ASHRAE 90.1-2019, вы действительно могли бы сделать это и соответствовать нормам, поскольку максимальный размер зоны для контроля площади составляет 10 000 кв. футов (поскольку пространство превышает 10 000 футов2). Вы абсолютно не можете сделать это и соответствовать требованиям кодекса, если применимый энергетический кодекс — Раздел 24-2022 или IECC-2021, потому что новая конкретная формулировка кода, ограничивающая максимальный размер зоны для автоматического отключения в открытых офисных помещениях, составляет 600 футов2.

Если ваш проект был складским помещением, то это другая история, потому что обычно существует конкретная формулировка кода, требующая, чтобы светильники в разных проходах находились в отдельных зонах для автоматического отключения, и они также должны быть отделены от светильников в соседнем проходе. области. На складе площадью 30 000 кв. футов почти наверняка будет более четырех проходов и двух смежных циркуляционных площадей (с обоих концов проходов).

«Вложенное зонирование»

Это трудно объяснить без иллюстраций! Но прежде чем мы закончим, давайте рассмотрим еще один вопрос — «вложенное зонирование». Это функция программного обеспечения для некоторых NLC, которая позволяет вам иметь «родительскую» и «дочернюю» зоны. Чтобы объяснить, давайте рассмотрим пример — типичный класс размером 30 на 30 футов для начальной или средней школы. Предположим, что в этом классе есть три ряда светильников 2’x2’, параллельных стене окна. Ближайший к оконной стене ряд будет в «основной зоне дневного света». Средний ряд будет находиться в «дополнительной зоне дневного света». Самый дальний от оконной стены ряд будет в «зоне без дневного света».

В некоторых системах управления необходимо использовать отдельные фотодатчики для каждого ряда/зоны дневного света. Следовательно, в комнате потребуются (как минимум) два фотодатчика. Вы можете обойтись и по-прежнему соблюдать код, используя только один датчик присутствия и один локальный («зональный») переключатель. Однако это означает, что программное обеспечение должно позволять вам сопоставлять каждую группу светильников с соответствующими фотодатчиками, позволяя при этом сопоставлять все светильники в комнате с датчиком присутствия, а также с выключателем. Это прекрасный пример вложенного зонирования. В этом случае каждая группа светильников будет сопоставлена ​​с соответствующими «дочерними» зонами (на основе первичной или вторичной зоны дневного света или даже с зоной без дневного света), но все светильники будут сопоставлены с «родительской» зоной (для датчик присутствия и выключатель). Если вы еще не поняли этого, маппинг на самом деле означает назначение.

Возвращаясь к нашему примеру с открытым офисным пространством площадью 30 000 кв. футов, если ваш проект должен соответствовать требованиям Раздела 24-2022 или IECC-2021, помните, что максимальный размер зоны, основанный на автоматическом отключении, теперь составляет 600 кв. футов. Это означает, что у вас будет 50 различных зон (!!!). МОЙ БОГ. Вы действительно хотели бы установить 50 локальных выключателей где-нибудь на стенах только для того, чтобы удовлетворить требования по контролю зоны, для которых на самом деле нет ограничений по размеру ни в одном из кодов? Допустим, вместо этого вы разделили пространство площадью 30 000 кв. футов на три равные области по 10 000 кв. футов каждая с целью назначения зональных (локальных) переключателей. В этом случае каждый выключатель должен управлять освещением в 16–17 зонах площадью 600 кв. футов. Вы можете видеть, что это еще один отличный пример преимущества использования системы, позволяющей вложенное зонирование. И наоборот, если система не допускает вложенного зонирования, вам потребуется намного (!!!!!) больше коммутаторов.

Последнее примечание о проблеме вложенного зонирования — некоторые системы NLC не позволяют этого, потому что для производителей было бы дороже запрограммировать это в программном обеспечении. Кроме того, это сделало бы программное обеспечение более сложным для пользователей/постояльцев. Некоторые из более новых упрощенных систем стремятся уменьшить кажущуюся сложность для спецификаторов, установщиков, агентов по вводу в эксплуатацию и пользователей. Устранение возможности вложенного зонирования, безусловно, помогает уменьшить сложность программного обеспечения. Однако по крайней мере в одном случае производитель недавно обновил свое программное обеспечение, чтобы разрешить вложенное зонирование — но только в отношении фотодатчиков. Почему? Потому что до этого вам нужно было бы купить два фотодатчика в ситуации, подобной классной комнате, где все еще есть две группы источников света в зонах дневного света («основной» и «вторичный»).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
