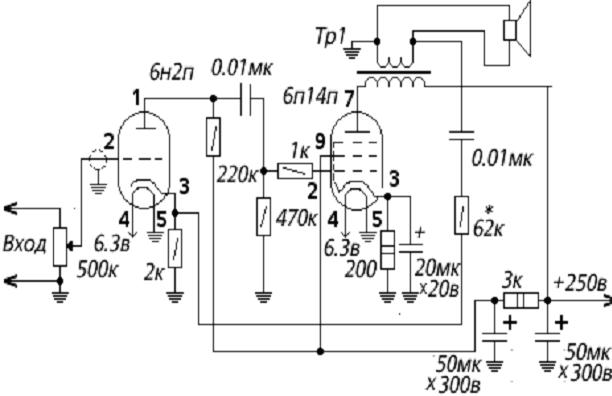

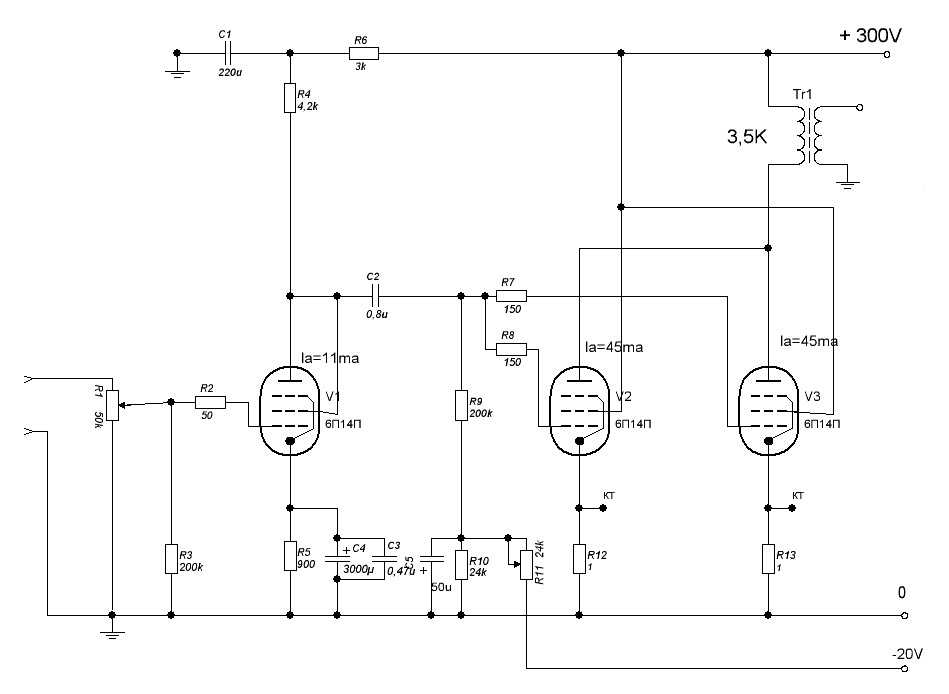

Ламповый усилитель на 6п14п схема

Содержание

Ламповый усилитель на 6п14п схема
Принципиальная схема двухтактного лампового усилителя
Намотка трансформатора

Ламповый усилитель на 6п14п схема — данный ламповик изготовлен с использованием бюджетный электронных компонентов. То есть, задействованные в схеме детали находятся в свободной продаже не только в магазинах радиотоваров, но и на любом радио рынке. К тому же их можно приобрести очень дешево. Возможно у вас дома хранится старый, советских времен ламповый телевизор или радиоприемник, то тогда вам усилитель обойдется еще дешевле.

Все компоненты усилителя установлены на шасси с применением навесного монтажа. Панельки для установки пентода 6П14П лучше всего использовать из керамики. Ламповый усилитель звука предназначен для работы в паре с устройством предварительного усиления звука. То-есть должны иметься все необходимые элементы регулировки уровня громкости звука и тембра.

В качестве примера такого предусилителя, можно взять персональный компьютер, а звуковой сигнал можно снимать с его линейного выхода.

Мощность на выходе усилителя составляет 20 Вт
Нелинейные искажения (КТЕ) не превышает 1,3%
Входное напряжение усилителя 500 mv
Параметр амплитудно-частотной характеристики находящейся в диапазоне от 32 Гц до 30 кГц составляет всего лишь ±0.9 дБ.
Ламповый усилитель мощности звука реализован на радио лампах в количестве: 6Н2П — 1 шт., 6П14П — 4 шт.

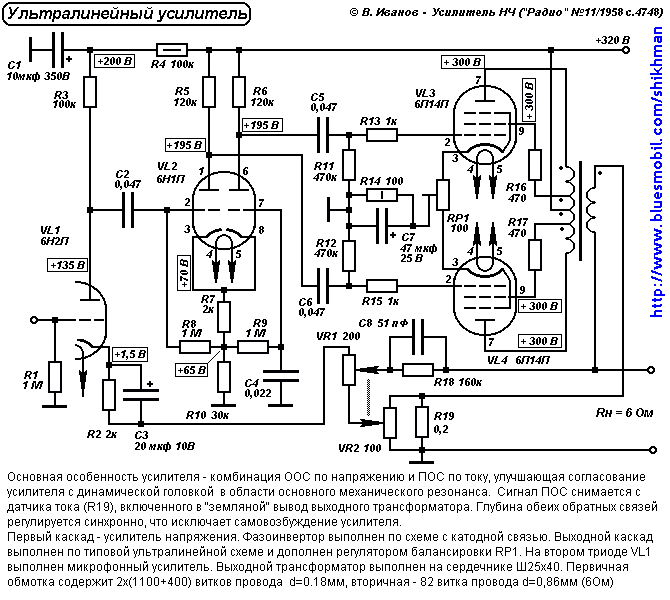

Принципиальная схема двухтактного лампового усилителя

Ламповый усилитель на 6п14п схема , которого выполнена на двух каскадах, один из которых каскад оконечного тракта, другой фазоинвертирующий каскад, собранный по типовой схеме с разделенной нагрузкой на двойном триоде 6Н2П. Оконечный тракт реализован по стандартной схеме с использованием четырех мощных выходных пентодов 6П14П, работающих по схеме двухтактного усиления в режиме А/В. Ток смещения на сетки управления всех четырех выходных ламп берется из цепи совмещенного катода, а именно с постоянного пяти-ватного резистора R12. Сопротивления R13 – R16 снижают возможность возникновения само-возбуждающего эффекта усилителя при высокой частоте.

В фазоинверторном каскаде, катодная цепь двойного триода 6Н2ПС имеет обратную отрицательную связь, поступающую с обмотки вторичного напряжения трансформатора установленного на выходе. Напряжение питания усилитель получает с выпрямителя, образованного диодным мостом. В анодную цепь фазоинвертора напряжение поступает через фильтрующую цепочку R9-C2.

Установленный на выходе усилителя трансформатор, собран на сердечнике из Ш-образных пластин электротехнической стали. Пластины типа Ш-30 с толщиной набора 36 мм. Катушка первичной обмотки выполнена проводом марки ПЭЛ-0,31 и содержит две секции по 1200 витков в каждой. Катушка вторичной обмотки имеет 88 витков и выполнена проводом ПЭЛ-1,0.

Намотка трансформатора

Наматывать трансформатор выходного каскада следует на двойном каркасе разделенного перегородкой. Принцип намотки секций, порядок ее выполнения, а также схема подключения обмоток и их соединение показано на снимке ниже. Каркас первичной обмотки поделен на 6 секций, которые содержат по 300 витков в каждой. Обмотка вторичного питания поделена на 4 секции с 44 витками в каждой. Очередность намотки выходного трансформатора такова: первым делом укладывают витки в секции каркаса под номерами 1,8,2,7,3. Далее конструкцию снимают с намоточного устройства, разворачивают на 180 градусов и продолжают наматывать остальные секции с номерами 4,9,5,10,6.

На снимке показан трансформатор оконечного каскада усилителя с номинальной мощностью 20 Вт.
а — размещение трансформаторных обмоток; б — схема соединения трансформаторных обмоток

Все обмотки первичного напряжения соединены между собой последовательно, а обмотка вторичного напряжения включает в себя две последовательно включенных половины, каждая из которых в свою очередь заключает в себе две параллельно соединенных секции. Такой способ намотки катушек гарантирует выполнение практически идеально симметричного трансформатора с малыми паразитными параметрами индуктивностью рассеяния. А это способствует созданию усилителя мощности с широким диапазоном пропускаемых частот и с великолепной фазочастотной характеристикой (ФЧХ).

Силовой трансформатор источника питания лампового усилителя, изготовлен на магнитопроводе из трансформаторной стали Ш-40 с толщиной набора пластин 50 мм. Первичная обмотка имеет 430 витков намотанных проводом ПЭЛ 0,8. Вторичная обмотка выполнена проводом ПЭЛ-0,31 и содержит 400 витков. Обмотка накальной цепи кенотрона имеет 11 витков провода ПЭЛ-1.0. Обмотки для цепей накала радио ламп L4 и L5 имеют 13,5 витка провода ПЭЛ 1,0 каждая.

Двухканальный ламповый усилитель Б. Яунземса на 6Н2П, 6П14П (2Вт+4Вт)

Категория Схемы усилителей материалы в категории * Подкатегория Схемы ламповых усилителей

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет

Ниже приведена схема что весьма схожа со схемой Романюка — является двухканальный усилитель низкой частоты Б. Яунземса (МРБ-1974). На рис.51 приведена схема простого двухканального усилителя, собранного на пяти пальчиковых лампах. Усилитель воспроизводит полосу частот от 50 Гц до 15 кГц. Коэффициент нелинейных искажений на частоте 1000 гц составляет 1,0%, а на границах частотного диапазона не более 3%. Выходная мощность канала усиления высших звуковых частот 2 Вт, а канала усиления низших звуковых частот — 4 Вт. Чувствительность усилителя 130 мВ, уровень фона на выходе низкочастотного канала — 50 дБ, а коэффициент взаимномодуляционных искажений высокочастотного канала не более 1,5%.

Низкочастотный сигнал с общего регулятора громкости R1 поступает на сетку левого (по схеме) триода лампы Л1 типа 6Н2П, работающего во всем спектре звуковых частот. Разделение на высокочастотный и низкочастотный каналы происходит после этого каскада. Сигналы высших звуковых частот через фильтр С7, C3, R11, C9, R10 поступают на правый (по схеме) триод лампы Л1, усиливаются и далее подводятся к управляющей сетке лампы Л2 оконечного каскада. Функции регулятора тембра высших, звуковых частот выполняет потенциометр R11. Диапазон регулировки на частоте 15 кГц +15 дБ. Высокочастотный канал охвачен отрицательной обратной связью, напряжение которой снимается с вторичной обмотки трансформатора Tp1 и подается в катодную цепь лампы Л1 первого каскада высокочастотного усилителя.

Выходной каскад этого усилителя выполнен на однотактной схеме на лампе Л2 типа 6П14П. Каскад охвачен отрицательной обратной связью, создающейся за счет отсутствия блокировочного конденсатора на сопротивлении автоматического смещения R15. Дополнительное подавление низших частот в высокочастотном канале создается цепью отрицательной обратной связи, напряжение которой снимается с сопротивления R29, включенного во вторичную обмотку низкочастотного трансформатора, и подается в катодную цепь лампы первого каскада высокочастотного канала. Низкочастотный канал усилителя трехкаскадный. Он выполнен на лампах Л3 типа 6Н2П и Л4, Л5, типа бП14П.

Напряжение сигнала поступает на первый каскад канала низших звуковых частот через заградительный фильтр R4, С3, R5, С4. Регулировка тембра низших звуковых частот осуществляется потенциометром R7, включенным в цепь частотно-зависимого делителя напряжения R6, R7, C5, R8, R9, С6. Диапазон регулировки на частоте 50 Гц +8 дБ. Первый и второй каскады усилителя низкочастотного канала выполнены на лампе Л3. Первый каскад охвачен отрицательной обратной связью, напряжение которой снимается с анода и подается на сетку левого триода лампы 6Н2П через конденсатор С14.

Второй каскад усилителя выполнен по фазоинверсной схеме с разделенной нагрузкой; сопротивления нагрузки включены в анодную R18 и катодную R22 цели правого триода лампы Л3. Выходной каскад низкочастотного канала выполнен по двухтактной схеме на лампах 6П14П, которые нагружены на выходной трансформатор Тр2. Во вторичную обмотку этого трансформатора включены два громкоговорителя типа 5ГД14.

Все каскады низкочастотного канала усилителя охвачены отрицательной обратной связью, напряжение которой снимается с сопротивления R30 во вторичной обмотке выходного трансформатора и через сопротивление R21 подается в катодную цепь левого триода лампы 6Н2П.

Схема усилителя

Усилитель питается от отдельного блока питания. Выпрямитель собран по схеме неполного удвоения на диодах типа Д7Ж. Эта схема позволяет получить два различных напряжения для питания анодных цепей ламп усилителя.

Схема блока питания к ламповому усилителю

Намоточные данные выходных и силовых трансформаторов приведены в таблице

Обозначение на схеме	Число витков	Марка и диаметр провода, мм	Сердечник
Тр1 К1 — Н1	1000	ПЭВ 0,18	Ш16х30
Н2 — С2	30	ПЭВ 0,59
С2 — К2	20	ПЭВ 0,59
Тр2 2 — 3	1140	ПЭВ 0,59	Ш22х30
3 — 4	860	ПЭВ 0,59
4 — 5	860	ПЭВ 0,59
5 — 6	1140	ПЭВ 0,59
1 — 7	140	ПЭВ 0,64
Тр3 1 — 2	220	ПЭВ 0,59	Ш32х50
2 — 3	32	ПЭВ 0,59
4 — 5	220	ПЭВ 0,59
5 — 6	32	ПЭВ 0,59
13 — 14	14	ПЭВ 1,02
16 — 15	14	ПЭВ0,44
11 — 8	215	ПЭВ 0,59
8 — 7	85	ПЭВ 0,59
Др1	2000	ПЭВ 0,21	УШ16х30

Сборка усилителя

6P14P с нуля | diyAudio

sorenj07

Участник

28. 10.2006 5:38

28.10.2006 5:38

У меня на подходе 10 таких российских ламп, и я решил потратить некоторое время на то, чтобы сконструировать довольно простой фазовращатель для этих замечательных ламп. После обработки нескольких чисел с помощью ( http://www.aikenamps.com/LongTailPairDesign.htm ) я пришел к следующей схеме:

: я использую 5965 вместо 12AT7, с пластинчатой нагрузкой 27K сверху и 30K снизу, с резистором смещения 300R и хвостовым резистором 8,2K. я собираюсь смещать каждый 6P14P индивидуально, используя резистор плюс потенциометр, чтобы получить около 190R на лампу, потому что они не имеют себе равных.

я обойду каждый 190-омный комбинированный резистор с крышкой 470 мкФ, что может быть слишком большим, но не знаю, если для этого есть правила.

рдф
Участник
29.10.2006 19:19
#3
29 октября 2006 г. 19:19

Привет, sorenj07, хороший тюбик. Он долгое время работал в режиме фиксированного смещения/триода на выходе 5 кОм моего маленького SE. Жесткий как гвоздь. В конце концов я остановился на «высоком и холодном смещении», токе где-то в низком диапазоне 30 мА и Vplate около 350 (рассеивание пластины менее 11 Вт). Искажение второй гармоники SE было выше, что не должно быть проблемой в двухтактном режиме. , но гармоники выше третьей или четвертой проваливались сквозь пол. Я помню, что UL следовал той же схеме. Пара дополнительных преимуществ более высокого B+ — это большая выходная мощность и возможность поднять анодную нагрузку драйвера для снижения искажений.
Старые измерения нечетко обозначены, но ни один из графиков не показывает третью гармонику выше 0,1% при 1 Вт, что должно означать примерно 4 Вт двухтактного режима (хотя и в режиме триода). С тех пор усилитель был преобразован в 6CW5 и может не быть повторно запущен. Я рекомендую дать «высокое и холодное» вращение, если у вас есть переменный запас.

sorenj07
Участник
30. 10.2006 17:04
#4
30.10.2006 17:04

К сожалению, решил пойти по всероссийскому пути и, возможно, буду использовать 6Н1П в фазовращателе. прямо сейчас я смотрю на пластину 140 В + сетку 60 В, точку смещения 4 мА, с нагрузкой пластины 12 кОм на сопротивление пластины 4,4 кОм. приятно то, что если мне не нравится этот звук, я могу сделать миллион вещей, чтобы модифицировать эту секцию сплиттера, даже заменить лампы

Привет,
Где вы взяли трубки 6п14п? Я думаю, что хотел бы попробовать их на моем Scott 222D, 7189, которые у меня сейчас есть, становятся плоскими, а замена слишком дорогая. Вы покупали их парами? Удалось ли вам проверить их, чтобы увидеть, насколько хорошо они совпадают? Некоторые продавцы взимают с вас дополнительную плату и никогда не совпадают.
они еще не пришли. Я заказал партию из 10 штук на ebay, просто введите «6P14P lot», и вы найдете множество вариантов. 6П14П-ЕВ — более прочная военная версия и, вероятно, более желанная (я думаю, что мои просто обычные). Моя последняя конструкция позволяет смещать отдельные лампы, потому что лампы, хотя и новые, не имеют себе равных.
некоторые замечания по схеме. 6N23P (эквивалент 6DJ8) имеет смещение -1,75 В, 4 мА на лампу. 6П14П здесь имеют смещение -6В, 40мА на лампу. мой блок питания состоит из полуволнового выпрямителя 285-0 285-0, выпрямленного парой 6V3-A, в пи-фильтр, состоящий из 4,7 мкФ 630 В, 193 К и 200 мкФ 400 В. 290 В снимается с резистора 1K 2 Вт и конденсатора 10 мкФ для немного большего сглаживания. я мог бы воткнуть небольшой дроссель, который я планирую перемотать из настенной бородавки где-нибудь там. низкий dcr, низкий генрис
Теперь я понимаю, что мой подход к предвзятости вполне мог быть ошибочным, но не настолько, как я думал. Я мог бы по-прежнему смещать каждую лампу на 150 Ом, потому что ST-35 смещает свои EL84 на 95 Ом для обеих ламп, т.е. 190 Ом на двоих, и я думаю, что у него более высокое напряжение B+ (выше 305). Посмотрим, что получится, а я всегда смогу настроить позже
При использовании 6p14 в приложении SE макс. Напряжение не должно превышать 300 В постоянного тока. Если в приложении PP, лучше использовать 320 В постоянного тока, в противном случае трубки будут потеряны в эксплуатации. (короче жизнь).
Я думаю, вам лучше заменить лампы RCA или GE для вашего ST-35, напряжение, используемое в ST-35, достигает 420В. только американская трубка может выдержать такое высокое напряжение. Другие бренды слишком дорогие, такие как Mullard, Tele.
Хм, если вы просто выполните быстрый поиск на eBay по запросу «6P14P», и обнаружится что-то странное. — либо 6П14П на самом деле российская, либо много таких трубок въезжает в РФ из Китая, по какой-то причине я думаю, что лишняя буква «П» в конце указывает на то, что это российская версия.
Первоначально опубликовано mitwrong
Я использую эту трубку уже десять лет. Это хорошая трубка, миниатюрная 9-контактная, эквивалентная 6bq5, el84, но не замена 7189. 7189 может выдерживать более высокое напряжение, выше 420 В постоянного тока. .
При использовании 6p14 в приложении SE макс. Напряжение не должно превышать 300 В постоянного тока. Если в приложении PP, лучше использовать 320 В постоянного тока, в противном случае трубки будут потеряны в эксплуатации. (короче жизнь).
Я думаю, вам лучше заменить лампы RCA или GE для вашего ST-35, напряжение, используемое в ST-35, достигает 420В. только американская трубка может выдержать такое высокое напряжение. Другие бренды слишком дорогие, такие как Mullard, Tele.
Обновление: получил пару Z565 OPT от Дуга из AK и выложил свою потенциальную конфигурацию. Трубки кажутся очень близко друг к другу, что наводит меня на мысль, что мне, возможно, придется использовать неуклюжий алюминиевый ящик Hammond размером 16x8x3 дюйма…
Благодаря этой теме я купил несколько 6P14P-ER на eBay, чтобы попробовать их в моем старом Realistic Stereodyne 40, который не слишком близок к текущему производству 6BQ5. Оригиналы работали немного горячее, чем рекомендовано, а замененные JJ едва справляются с этим даже при значительно сниженном Vp.
Первоначальное расчетное напряжение составляло около 390 В, а при современном линейном напряжении оно составляет чуть более 400 В. Кроме того, я буду использовать резистор небольшой мощности (22 — 100 Ом) от силового трансформатора к земле, чтобы при необходимости сбросить несколько вольт.
Крупное обновление. В конце концов, после использования Hammond 16x8x3 я использую оранжевые капли 0,047 мкФ на положительной стороне и оранжевые капли 0,1 мкФ на отрицательной. Я предположил, что желтый провод на Z565 был отводом 8 Ом, а не оранжевым, потому что он имел чуть большее сопротивление. Я также припаял свободно висящий резистор 10K 1/4 Вт, чтобы обеспечить некоторую умеренную обратную связь с нижней частью катода.
Смещение. Я все еще вижу около 300 В B + на ТТ и, вероятно, буду использовать резисторную сеть 130 Ом + 10 Ом + потенциометр 0-20 Ом на каждом, зашунтированную крышкой 470 мкФ. В моем центре проектирования было 150 Ом на лампу для 40 мА, -6 В. Тем не менее, будет легко перейти на CCS, потому что вся сеть смещения для каждой лампы будет на отдельных перфорированных платах рядом с каждым 6P14P 9.0009
Я просверлил большую часть отверстий, кроме тех, что предназначены для панелей смещения, и подключил нагреватели, и это выглядит довольно мило. Один из 6V3-A светится НАМНОГО больше, чем другой, а также он намного короче (мне нужно получить больше таких вещей). Я опубликую фотографии, как только стисну зубы и куплю зарядное устройство за 40 долларов для этих надоедливых проприетарных аккумуляторов.
Обновление: соберите все вместе, фактическое измеренное смещение немного странное, но я сопоставил трубки на 0,1 мА друг с другом, так что это должно быть хорошо. Бас абсолютно колотит, не будучи мутным. высокие частоты немного темнее, чем раньше, но все еще кажутся достаточно четкими.
Я также заметил, что мой линейный каскад имеет много шума, вероятно, потому, что трансформаторы не изолированы от шасси с помощью изолирующих прокладок, а ПТ и дроссель расположены близко друг к другу, с параллельными сердечниками.
Ну, я подключил 16-омный ответвитель к выходному разъему, и теперь, когда я подключил 8-омный ответвитель, басы стали менее доминирующими, и снова появились высокие частоты, так что все кажется сбалансированным. Отлично слушать. Гул/шум при закороченных входах абсолютно нулевой.
Очень красивая сборка! Возможно, мне придется попробовать вашу схему, так как я нашел ebayer, продающий 6P14P (Sovtek EL84?), и купил 40 штук по 2 доллара за штуку. eBay — это, безусловно, место, где их можно купить, так как интернет-магазины продают их по цене более 7 долларов за штуку!
Теперь мне не терпится посмотреть, что можно построить с помощью этих ребят, и ваш проект выглядит так, будто в нем используется много деталей, которые у меня есть. Мне действительно просто нужно железо БП и выходное железо. Может быть, с помощью трансформаторов Dynaclone от Triode Electronics?
Спасибо! Мне очень нравится, как это звучит, и я действительно не чувствовал необходимости в обратной связи. Вы можете использовать обычный 6DJ8 вместо 6N23P. В основном у меня были 193K и PT, оставшиеся от проектов, которые я продолжал менять, поэтому я хотел собрать усилитель подешевле. Я получил 6Н23П бесплатно, и получил дешевые 6П14П, но меня уговорили не экономить на железе. Я настоятельно рекомендую этот проект всем, но, возможно, вместо этого используйте 2-дюймовую коробку, 3-дюймовая довольно неуклюжая
Что касается железа, я использовал Z565, поэтому рекомендую их. Я не уверен, есть ли у 1650E отводы UL, но если они есть, это определенно хороший трансформатор для использования. Наконец, я большой поклонник Edcor (хотя я еще не использовал трансформаторы, которые купил у них), так что обязательно посмотрите на них здесь. Их OPT на 7600 Ом, вероятно, должны работать, но вы всегда можете попросить их сделать вам несколько на 8000 Ом.
Я не уверен, что силовой трансформатор лучше или хуже, чем у Hammond, но его вторичное сопротивление составляет около 56 Ом вторичное напряжение 275-0-275В, ток до 0,5А. Мне нравится использовать детали консервативно, поэтому мне это понравилось. Вот их магазин eBay. Недавно они добавили в свою линейку еще много силовых трансформаторов.
Ну, я потребляю около 192 мА тока через 6V3-A, и они, кажется, держатся довольно стабильно, но это все еще немного беспокоит. Усилок работает до сих пор, я редко слушаю очень громко. Стоит ли заменить каждый 6V3-A на запараллеленный 6CA4 (что я точно могу сделать) или не париться?
Пару недель назад я связал кого-то с этой схемой, и завсегдатаи этого форума встретили ее без особого энтузиазма. Схема, скорее всего, представляет собой гитарный усилитель с высоким коэффициентом усиления… и высоким уровнем искажений.
Альтернативы с гораздо лучшим звучанием (видимо, я тоже не собирал) можно найти здесь:
Простой усилитель мощности EL84/интегрированный (двухтактный, что не проблема, так как у вас 4 6p14p)
http://www.decware.com/se84cschematic.pdf (однотактный триодный режим; меньше мощность, более дорогой выходной трансформатор, но я бы предпочел собрать его самостоятельно)
Ну, я могу получить еще тонну 6p14p… но пока я собираюсь придерживаться SE. ПП будет моим следующим проектом.
Я почитаю больше о проекте дзен.
Посмотрите и на это. Его сделал парень из моей страны… и кажется, что он кое-что знает о ламповых усилителях… но выглядит сложно собрать…
Если вы используете схему «Вальдерама», показанную выше, вам потребуется добавить обратную связь от вторичной стороны OPT. Следовательно, схема потребует некоторой модификации. Лично я бы остановился на испытанном усилителе decware. Вы можете изменить его, чтобы использовать 6n6p.
Максимальная мощность decware SE составляет около 2 Вт, что достаточно для эффективных полочных колонок. Для сравнения: в настоящее время я использую плохо спроектированный триодный усилитель 2x6AQ5 PP в своей гостиной, который выдает не более 750 мВт, что достаточно для достижения довольно неблагоприятных для соседей уровней звука. одна лампа, если вы запустите ее в режиме пентода, но вам нужно будет добавить обратную связь. Если вам нужна большая мощность, вы можете использовать двухтактную схему и увеличить мощность примерно до 10 Вт с двумя выходными лампами.
Я заметил эту тему и решил добавить немного о Decware Zen Amp. Мы купили усилитель Zkit1 своими руками и обнаружили, что его очень легко собрать. Это похоже на ссылку SE84, показанную на этом сайте. У него только две лампы SV83 и одна лампа 6n1p. Он произвел 2,3 Вт / канал на полной громкости. Мы используем его в качестве усилителя для тестирования встроенных динамиков из-за его небольшого размера. При тестировании настольных динамиков, которых 90 дБ @ 1/Вт, мы поняли, сколько может быть 2 Вт/канал. Мы включим громкость до 12 часов, и это будет достаточно громко, чтобы разбудить жену, не выдавая себя. Этот комплект является мостовым (5 Вт на канал) и может быть модифицирован для использования с выпрямительной лампой, такой как в SE84C. У других нет спецификаций, но они сделаны на заказ для Decware.
Этот усилитель зарекомендовал себя в течение многих часов. Одна приятная особенность усилителя для тестирования заключается в том, что нагрузка может варьироваться от 2 Ом до 8 Ом.
С учетом всего сказанного, это забавный небольшой проект «Сделай сам», который может сделать каждый. Даже если вы никогда раньше не сталкивались с припоем. Он стоит 300 долларов и поставляется с силовым трансформатором, двумя выходными трансформаторами и печатной платой с деталями, ручкой регулировки громкости, входными разъемами, монтажными винтами и соединительными штифтами. Солидная покупка.
http://www.decware.com/newsite/SE84CDIY.pdf
Честно говоря звук честен. У Zkit плотный бас, четкие высокие частоты и ровная середина. Даже пробовал на нем органную музыку, и он никогда не сдавался, когда низкие ноты сочетались с аккордами. (Органная сенсация ~ Феликс Хелл) Изображение фантастическое. Хоры вступают с направлением и точностью, как если бы вы слушали их в мюзик-холле. (Sleepy Hollow~Danny Elfman) Не ожидал такого от такого маленького усилителя.
Ранее мы использовали интегрированный ламповый усилитель за 1500 долларов и обнаружили, что наслаждаемся им гораздо больше.
Хорошо. Я не буду покупать комплект для shure…так как у меня уже есть лампы…и небольшой бюджет. но я предполагаю, что дзен будет моим первым усилителем. меняется ли звук при подключении? Я мог бы в конечном итоге построить 2xZen для большей мощности …. если мне понадобится больше
Беспокоитесь о достаточной мощности 2 Вт? Обе модели SE84C+ и SE84ZS используют уникальную схему выходного трансформатора с плавающим потенциалом, в которой отрицательный провод динамика не привязан к заземлению корпуса. Это означает, что при подключении усилителя оба канала могут быть подключены либо последовательно, либо параллельно. Последовательно оба канала работают как один и прозрачность сохраняется.
Таким образом, при отсутствии звуковых недостатков при работе усилителей в монофоническом режиме вы можете ожидать 6 дБ дополнительной мощности, а не ожидаемые 3 дБ. Это происходит благодаря увеличению мощности усилителя, когда половина нагрузки на динамики приходится на мост.
Все, что я знаю на данный момент, это то, что этот усилитель хорошо воспринимается большинством людей, которые его слышали. Однако мне бы хотелось получить от него больше мощности… поэтому я подумал, может быть, в конце концов, я мог бы построить 2 и соединить их. Но мне нужны отзывы об этой идее. У меня нет знаний, чтобы предсказать эвентуальную проблему, которая может возникнуть при этом.

рвразван сказал:
Все, что я знаю на данный момент, это то, что этот усилитель хорошо воспринимается большинством людей, которые его слышали. Однако мне бы хотелось получить от него больше мощности… поэтому я подумал, может быть, в конце концов, я мог бы построить 2 и соединить их. Но мне нужны отзывы об этой идее.
