Схема задних фонарей 2109. Схема подключения задних фонарей ВАЗ 2109: распиновка, ремонт и тюнинг — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие причины могут вызвать неисправности задних фонарей ВАЗ 2109. Как правильно произвести демонтаж и замену задних фонарей девятки. Какие существуют варианты тюнинга задней оптики ВАЗ 2109.

Содержание

Распиновка и схема подключения задних фонарей ВАЗ 2109

Задние фонари играют важную роль в обеспечении безопасности движения автомобиля ВАЗ 2109. Они включают в себя несколько световых приборов:

Габаритные огни
Стоп-сигналы
Указатели поворота
Фонарь заднего хода
Противотуманный фонарь

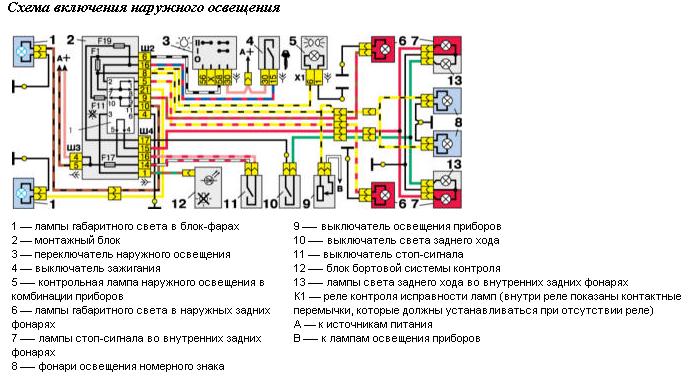

Схема подключения задних фонарей ВАЗ 2109 выглядит следующим образом:

Черный провод — масса
Красный провод — габаритные огни
Зеленый провод — указатели поворота
Белый провод — стоп-сигналы
Синий провод — фонарь заднего хода
Коричневый провод — противотуманный фонарь

Такая схема позволяет правильно подключить все элементы задней оптики и обеспечить их корректную работу.

Основные неисправности задних фонарей ВАЗ 2109

Несмотря на простоту конструкции, задние фонари ВАЗ 2109 могут выходить из строя по разным причинам. Какие неисправности встречаются чаще всего?

Перегорание ламп
Окисление контактов
Повреждение проводки
Выход из строя предохранителей
Неисправность выключателей

При возникновении проблем с задней оптикой необходимо провести диагностику и определить точную причину неисправности. Это позволит быстро устранить поломку и восстановить работоспособность световых приборов.

Как произвести замену заднего фонаря ВАЗ 2109

Если задний фонарь вышел из строя и требует замены, можно выполнить эту процедуру самостоятельно. Для этого потребуется:

Открыть багажник и снять декоративную накладку, закрывающую доступ к фонарю
Отсоединить разъем электропроводки от фонаря
Открутить гайки крепления фонаря к кузову (обычно 4 штуки)
Аккуратно извлечь фонарь из посадочного места

Установить новый фонарь в обратной последовательности

При замене важно проверить целостность проводки и состояние контактов. При необходимости нужно зачистить окисленные места для обеспечения надежного электрического соединения.

Тюнинг задних фонарей ВАЗ 2109: популярные варианты

Многие автовладельцы стремятся улучшить внешний вид своей «девятки» за счет тюнинга задней оптики. Какие варианты доработки задних фонарей ВАЗ 2109 пользуются популярностью?

Установка светодиодных ламп вместо штатных
Монтаж светодиодных лент по контуру фонарей
Тонировка рассеивателей фонарей
Замена штатных фонарей на альтернативные (тюнинговые)
Изменение расположения световых элементов внутри фонаря

При тюнинге задних фонарей важно не нарушать требования ПДД и не ухудшать видимость световых сигналов. Все доработки должны улучшать внешний вид автомобиля, не снижая уровень безопасности.

Диагностика проблем с задними фонарями ВАЗ 2109

При возникновении неисправностей с задней оптикой ВАЗ 2109 необходимо провести диагностику для определения причины проблемы. Как это сделать правильно?

Проверить целостность ламп и при необходимости заменить перегоревшие
Осмотреть проводку на наличие повреждений изоляции или обрывов
Проверить состояние предохранителей
Измерить напряжение на контактах фонарей
Проверить работоспособность выключателей (стоп-сигнала, заднего хода)

Пошаговая диагностика позволяет точно определить причину неисправности и выполнить ремонт с минимальными затратами времени и средств.

Особенности ремонта задних фонарей ВАЗ 2109

При ремонте задних фонарей ВАЗ 2109 необходимо учитывать некоторые особенности их конструкции. На что следует обратить внимание?

Рассеиватель приклеен к корпусу фонаря, поэтому заменяется только в сборе
Ламподержатель крепится к корпусу при помощи защелок
Провода подключаются через разъем, который может окисляться
Уплотнитель фонаря со временем теряет эластичность и требует замены

Учет этих особенностей позволяет выполнить ремонт задних фонарей ВАЗ 2109 качественно и избежать проблем в дальнейшем.

Модернизация задней оптики ВАЗ 2109: плюсы и минусы

Многие владельцы ВАЗ 2109 задумываются о модернизации штатных задних фонарей. Какие преимущества и недостатки имеет такая доработка?

Плюсы модернизации:

Улучшение внешнего вида автомобиля
Повышение яркости и заметности световых сигналов
Снижение энергопотребления при установке светодиодов
Увеличение срока службы световых элементов

Минусы модернизации:

Необходимость внесения изменений в конструкцию
Риск нарушения требований ПДД при неправильной доработке
Возможные проблемы с регистрацией изменений в ГИБДД

Потенциальное ухудшение влагозащиты фонарей

При принятии решения о модернизации задних фонарей ВАЗ 2109 необходимо тщательно взвесить все за и против, чтобы получить желаемый результат без негативных последствий.

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

02.03.2023

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Снятие датчика выключателя стоп-сигналов
В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.
Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.
При возникновении такой неполадки необходимо тут же провести диагностику:
Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.
Демонтаж и замена фонарей сзади
Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар
Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.
Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.
Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.
Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.
Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:
Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.
Фотогалерея «Модернизация задних фонарей»
На фото ниже можно узнать, как модернизировать фонари.
1. Вытащить плату. 2. Установить отражатели. 3. Изменить разъем подключения.
Загрузка …
Видео «Доработка задних фар»
Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет

Снятие и установка заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
Доработка Ваз и Лада своими руками
Автолюбителю
Инструкции по разборке и сборке фонарей и фар лада 2108, освещение автомобиля лада 21099, снятие и установка плафонов освещения салона ваз 21099, ваз 2108, ваз 2109. Диагностика электрооборудования автомобиля лада 2109. Пособие по ремонту электрооборудования: генератора, стартера зажигания лада 2108. Проверка отопителя лада 21099.
Примечание

1 – корпус
2 – ламподержатель
3 – защепка
4 – рассеиватель

Рассеиватель приклеен к корпусу фонаря лада спутник, поэтому его надо заменить в сборе с корпусом.

1 – лампа света заднего хода
2 – лампа противотуманного света
3 – лампа указателя поворота
4 – лампа габаритного света
5 – лампа сигнала торможения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверните держатель крышки…

2. …и снимите крышку заднего фонаря лада самара.

3. Отсоедините колодку с проводами от фонаря. Делайте это аккуратно, так как колодка сидит плотно, а шина довольно тонкая.

4. Отверните четыре гайки крепления…

5. …и снимите задний фонарь.

6. Отожмите защелку…

7. …и выньте ламподержатель из корпуса фонаря.

8. Выньте уплотнитель из корпуса фонаря.

9. Установите задний фонарь ваз 2108, ваз 2109, ваз 21099 в обратном порядке.

Освещение и световая сигнализация
Замена фары и указателя поворота
Боковой указатель поворота
Задний фонарь
Фонарь освещения номерного знака
Плафон освещения салона
Плафон направленного света

Блок реле и схемы
Генератор
Стартер
Освещение
Отопитель
Стеклоочистители

Система зажигания
ВАЗ / 2108, 2109, 21099 / ремонт / электрооборудование / освещение / Задний фонарь
