Схема замка зажигания газ. Схема подключения замка зажигания ГАЗ 3309: особенности электрооборудования дизельного грузовика

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки.  Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
2. Сделав это, можно демонтировать верхнюю часть накладки.
3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Фотогалерея «Меняем контактную группу»

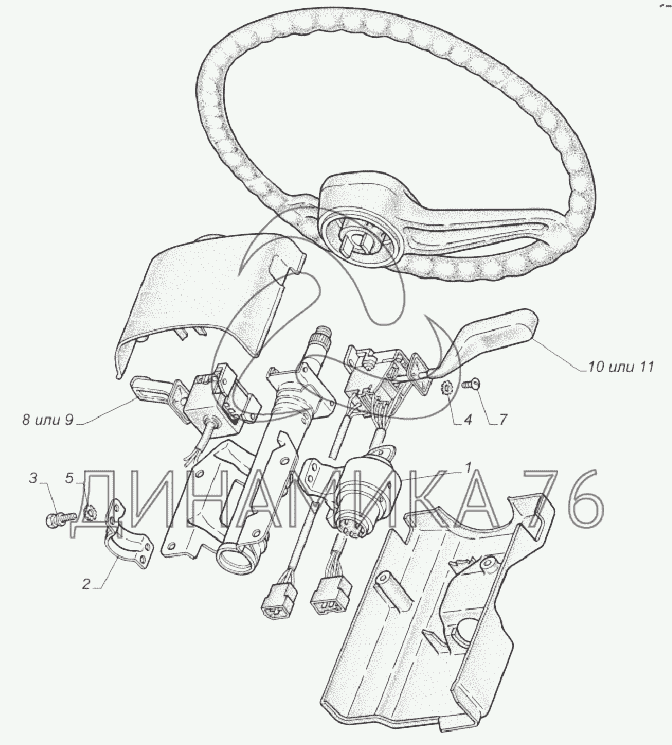

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

 Загрузка …

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

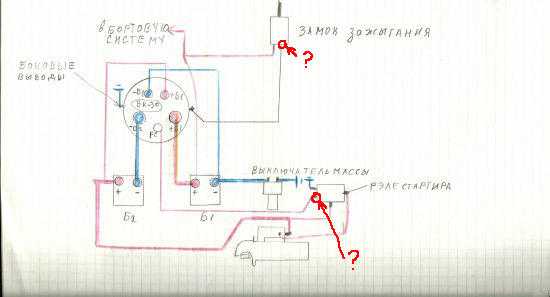

Подключение замка зажигания газ 3309 дизель

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы.

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

• напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
• наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
• на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Типы и применимость электрогенераторов грузовиков ГАЗ

В дизельных модификациях автомобилей ГАЗ (впрочем, как и в бензиновых) используются трехфазные синхронные генераторы переменного тока с электромагнитным возбуждением. Генераторы штатно комплектуются выпрямительным блоком и компактным регулятором напряжения на транзисторах. Все «газовские» генераторы вырабатывают ток номинальным напряжением 28 вольт и силой от 35 до 90 ампер.

Несмотря на то, что номинальное напряжение тока, вырабатываемого генератором, составляет 28 В, в бортовой сети номинальное напряжение редко превышает 24-26 В. Дело в том, что часть тока генератора направляется на обмотку возбуждения (что необходимо для его работы, об этом более подробно будет сказано ниже), да и во время работы напряжение может снижаться до 26 В и менее. Поэтому в бортовой сети напряжение колеблется около отметки 24 В.

На сегодняшний день дизельные среднетоннажные грузовые автомобили ГАЗ оснащаются несколькими типами генераторов, имеющих различные характеристики:

• Генераторы серии 51. 3701-01 — напряжение 28 В, сила тока на выходе 35 А; • Генераторы серии 5101.3701-01 — модернизированная версия предыдущего генератора, имеет те же параметры; • Генераторы серии 6552.3701 — наиболее мощные генераторы на напряжение 28 В, выдающие ток до 90 А; • Генераторы серии ГГ273В1-3.03 (ГГ273В1-3.04) — напряжение 28 В, сила тока на выходе 45 А; • Генераторы 1342.3771 — аналоги генераторов серии ГГ273В1-3.03; • Генераторы AAN5752 иностранного производства, выдают выпрямленный ток напряжением 28 В и силой 35 А.

Каждый из указанных генераторов может иметь большое количество модификаций, которые отличаются типом установленного выпрямительного блока и регулятора напряжения. Также многие генераторы могут оснащаться шкивами различных диаметров.

Сегодня наибольшее распространение на отечественном рынке получили генераторы отечественного производства от ОАО «ЗиТ» (Завод имени Тарасова, он же КЗАТЭ или КАТЭК, Калуга). Довольно широкое распространение получили также и генераторы белорусского (Гродно), что связано с использованием на ГАЗ-3306, 3308, 3309 и 4301 дизельных двигателей Минского моторного завода (ММЗ).

Штатно на актуальные модели ГАЗ-3308, 33086 и 3309 устанавливаются генераторы 51.3701-01 и ГГ273В1-3.03, на модель ГАЗ-33098 — генераторы AAN5752. Однако большинство генераторов взаимозаменяемы, главное — подобрать новый генератор с соответствующим током и диаметром шкива.

Схема проводки и электрооборудования

Подобного рода чертежи могут быть цветными и черно-белыми, однако первые значительно более удобны при выполнении ремонтных работ. Они предусматривают указание цвета провода, что позволяет быстрее их идентифицировать. При этом следует отметить, что черно-белая электросхема ГАЗ 3309 дизель евро 2, как правило, значительно более подробная, содержит много дополнительной информации.

Особого упоминания заслуживает легенда схемы, которая служит пояснением для автолюбителя. Она содержит подробные сведения о цвете проводов, который отображается заглавными буквами, например «Ч» (черный), а также площадь их сечения. Цифрами обозначаются различные элементы схемы — лампы, предохранители, ГУР ГАЗ 3309 и прочие узлы.

Неисправности электрооборудования

Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.

В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания. В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.

Устранение неисправностей

Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:

1. Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
2. При попытках завести двигатель между элементами должна появиться искра.
3. В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
4. Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.

Поломка коммутатора представляется одной из самых распространенных неисправностей системы зажигания данной модели автомобиля.

Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать. В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико.

Рекомендации по эксплуатации и обслуживанию генераторов

Эксплуатация генератора не имеет сложностей. Если генератор исправен, то при включении «массы» должна загореться контрольная лампа на приборной панели, которая гаснет после выхода двигателя на нормальный режим работы (когда он держит холостые обороты и прогревается). Сразу после пуска двигателя стрелка вольтметра должна находиться в зеленой зоне, а стрелка амперметра с течением времени стремиться к нулевой отметке — это значит, что генератор выдает нормальный ток (об этом свидетельствуют показания вольтметра), а аккумулятор постепенно приобретает полный заряд (об этом говорит амперметр, показывающий зарядный ток).

Схема электрооборудования газ 3309

Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ-3309 показано на рис. 5.1.

Рис. 5.1. Органы управления

1, 8

—
патрубки обдува стекол кабины.
2 — щиток приборов.

3 — рычаг переключателя указателей поворота, света фар и звукового сигнала*.

Рычаг имеет шесть фиксированных положений — I, II, III, IV, V и VI и четыре нефиксированных положения «А» (рис. 5.2 и 5.3). Если рычаг переключателя находится
в
положении I, а ручка центрального переключателя света в положении II, то горит ближний свет фар.

Переместив рычаг в положение II — горит дальний свет фар и загорается сигнализатор синего цвета. При неоднократном перемещении рычага переключателя из положения I на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигнализация дальним светом фар.

При нажатии на кнопку рычага (из любого ого положения) вдоль оси включается звуковой сигнал (без фиксации) — см. рис. 5.2.

* На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 5.5).

Рис. 5.2. Положение рычага

переключателя
указателей поворота и света фар
(со зв
уковым сигналом)
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар (без звукового сигнала)

При перемещении рычага из положения I или II вверх в положение VI или IV (правый поворот) или вниз в положение V или III (левый поворот) включаются указатели поворота, и на комбинации приборов загорается зеленый мигающий сигнализатор.

Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота. Для кратковременного включения указателей поворота рычаг переключателя необходимо перевести в соответствующее нефиксированное положение «А».

При отпускании рычаг возвращается в положение I или П.

4 — рулевое колесо.

5 — рычаг переключателя стеклоочистителя, стеклоомывателя и звукового сигнала*.

При положении рычага (рис. 5.4): 0 — стеклоочиститель выключен; I — включена малая скорость стеклоочистителя; II — включена большая скорость стеклоочистителя, III — включена прерывистая работа стеклоочистителя.

При положении рычага (рис. 5.5): 0 — стеклоочиститель выключен, I — включена прерывистая работа стеклоочистителя; II — включена малая скорость стеклоочистителя; III — включена большая скорость стеклоочистителя.

* На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар (см. рис. 5.2).

Если в переключателе не установлен выключатель звукового сигнала (рис. 5.4), то перемещением рычага на себя (в направлении стрелки) из положения 0 кратковременно включаются омыватель и стеклоочиститель.

Рис. 5.4. Положения рычага переключателя стеклоочистителя и стеклоомывателя (без звукового сигнала)

Рис. 5.5. Положения рычага переключателя стеклоочистителя и стеклоомывателя (со звуковым сигналом)*

Если в переключателе установлен выключатель звукового сигнала (см. рис. 5.5), то для кратковременного включения омывателя и стеклоочистителя рычаг переключателя необходимо перевести из положения 0 от себя (в направлении стрелки «А»), а для включения звукового сигнала рычаг перевести (из любого положения) на себя (в направлении стрелки «В»).

Газ 3307: технические характеристики, схема проводки, грузоподъемность (фото, видео, цена)

Технические характеристики

Подробнее о габаритах смотрите в таблице 1.

Особенности электропроводки ГАЗ 3307 и ГАЗ 3309 дизель

Основная разница между ГАЗ 3307 и ГАЗ 3309 наблюдается в моторном отсеке. На последних выпусках дизельных машин стали применяться силовые агрегаты производства ЯМЗ и ММЗ, оснащенные электронными компонентами с CAN-шиной. Дополнительно в состав схемы включена антиблокировочная система тормозов.

К конструктивным особенностям электросистемы дизельного грузовика ГАЗ 3309 относятся:

1. Напряжение в бортовой сети составляет 24В, что обеспечивает уверенный запуск силового агрегата при низких температурах.
2. Для снабжения питанием используются четыре аккумуляторные батареи, имеющие емкость по 55 А/ч каждая. Устройства соединены попарно в параллельные цепи, которые затем скроссированы последовательно. При использовании дизеля ЯМЗ устанавливаются две батареи по 110 А/ч.
3. На двигателе смонтирован синхронный трехфазный генератор с электромагнитным принципом возбуждения. Устройство оснащено встроенным выпрямительным блоком и регулятором напряжения с настроечным винтом. Переключение узла обеспечивает работу генератора в зимнее и летнее время. При поставке с завода винт вывернут до упора, т. е. находится в состоянии для работы в теплое время года.

Бензиновый грузовик ГАЗ 3307 создан на основе автомобиля модели ГАЗ 53А, но имеет изменения в конструкции электрической схемы:

• установлен генератор переменного тока с увеличенной мощностью;
• использован интегрированный реле-регулятор напряжения, обеспечивающий стабильность работы;
• применены модернизированный распределитель импульсов высокого напряжения и катушка зажигания;
• внедрено бесконтактное зажигание с транзисторным коммутатором.

Общая концепция бортовой сети осталась неизменной. Источником постоянного тока с напряжением 12В являются батарея и генератор. Отрицательные выводы приборов присоединены к кузову или к картерам агрегатов.

Особенности электрической схемы описаны в руководстве по эксплуатации, прилагаемом к каждому грузовому автомобилю ГАЗ.

Схема включения генератора 5101.3701 на автомобилях ГАЗ 3309, 28 Вольт

Можно поставить другой генератор?
Да, можно поставить Г 273В1 Камазовский, но надо приспособить шкив.

На него подойдет шкив от «Валдайского» генерато ра

Генератор 5101.3701 выполнен по схеме с дополнительными диодами. Регулятор напряжения Я120М12. Диодный мост восьмерочный БПВ 56-65-02 старого образца с двумя проводками.

Генератор состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.

Корпус и основные детали схожи с генератором КЗАТЭ 372.3701 для восьмерки, однако:

Обмотка статора рассчитана на 28 Вольт и от восьмерочного генератора не подойдет.

Ротор генератора рассчитан на 28 Вольт и от восьмерочного генератора не подойдет.

Особенность устройства данного типа генератора в том, что в задней части генератора сделан колпак, у в котором, смонтирован регулятор напряжения. Такая конструкция повышает брызгозащищенность, необходимую для автомобилей внедорожников. При ремонте таких генераторов появляется сложность расстановки проводов соединяющих регулятор напряжения и генератор. Как правильно расставить провода?

Назначение регулятора напряжения. Регулятор напряжения на 28 Вольт Я120М12 и его аналоги

Схема проводки и электрооборудования ГАЗ 3307

Подробная схема электрооборудования ГАЗ 3307 в максимальном оснащении включает в себя элементы и узлы:

1. Боковой повторитель поворота, смонтированный на правом переднем крыле.
2. Передний габаритный фонарь (правый).
3. Правая фара головного освещения.
4. Коммутационная планка.
5. Левая фара головного света.
6. Установленная в фаре лампа ближнего освещения.
7. Лампа дальнего света.
8. Лампочка габаритного света.
9. Передний габаритный фонарь (левый).
10. Лампа указателя направления поворота, установленная в переднем габаритном фонаре.
11. Боковой повторитель поворота, расположенный на левом переднем крыле.
12. Катушка.
13. Распределитель искровых импульсов.
14. Свеча.
15. Дополнительный резистор для устранения радиопомех в свечном наконечнике.
16. Стартер.
17. Аккумулятор.
18. Управляющее реле стартера.
19. Выключатель подачи питания от батареи.
20. Индикаторная лампа активированного дальнего света фар.
21. Верхняя секция салонного блока предохранителей.
22. Клаксон.
23. Электромагнит газового клапана. Установлен только на грузовиках, оснащенных газобаллонным оборудованием.
24. Электромагнитный элемент клапана подачи бензина, применяется на машинах с комбинированной топливной системой (газ-бензин).
25. Переключатель типа топлива.
26. Коммутатор системы зажигания.
27. Вспомогательное реле, обеспечивающее включение стартера.
28. Центральный переключатель режимов освещения.
29. Генератор.
30. Клавиша управления работой заднего противотуманного фонаря.
31. Штекерный разъем.
32. Контрольное сопротивление.
33. Дополнительный предохранитель автономного подогревателя. Узел устанавливается по отдельному заказу.
34. Электрический двигатель, обеспечивающий функционирование независимой системы подогрева двигателя.
35. Лампа подсветки комбинации приборов.
36. Плафон подсветки кабины.
37. Амперметр.
38. Блок регулятора напряжения в бортовой сети.
39. Пульт управления автономным отопителем.
40. Выключатель свечи розжига топлива в котле подогревателя.
41. Переключатель режимов работы «автономки».
42. Электромагнитный клапан, регулирующий подачу бензина в камеру сгорания автономного отопителя.
43. Манометр газовой системы.
44. Датчик измерения температуры охлаждающей жидкости.
45. Сенсор для включения лампы, предупреждающей о перегреве силовой установки.
46. Датчик, передающий информацию о давлении в системе смазки.
47. Отдельное устройство, измеряющее критически низкое давление в масляных магистралях.
48. Замок зажигания со встроенной контактной группой.
49. Нижняя часть салонного блока предохранителей.
50. Розетка, предназначенная для подключения дополнительного оснащения (переносной лампы и т. д.).
51. Кнопка управления аварийной сигнализацией.
52. Свеча розжига пускового подогревателя.
53. Второй манометр газовой системы.
54. Индикатор уровня бензина в топливном баке.
55. Контрольный прибор, отображающий температуру двигателя.
56. Манометр системы смазки.
57. Электрический двигатель для привода щеток стеклоочистителя.
58. Управляющее реле системы очистки стекол.
59. Моторчик привода помпы омывателя.
60. Подрулевой переключатель, отвечающий за выбор режимов работы фар головного света и указателей направления поворота. Дополнительно устройство используется для подачи предупредительных звуковых сигналов.
61. Клавиша для включения повышенной частоты вращения вентилятора штатной системы отопления кабины.
62. Аналогичный узел для пониженной частоты.
63. Концевой переключатель ламп сигнала торможения.
64. Тумблер для определения уровня топлива в разных баках.
65. Подрулевой переключатель режимов функционирования очистителя ветрового стекла.
66. Отдельный индикатор, отображающий работу повторителей поворота на прицепном оборудовании.
67. Контрольная лампа указателей направления поворота на тягаче. При использовании одиночного автомобиля действует только эта лампа.
68. Сигнализатор включения габаритного освещения.
69. Индикатор состояния привода второго контура тормозной системы.
70. Аналогичная лампа для первого контура.
71. Контрольная лампа активации стояночного тормоза и неисправности в основных контурах.
72. Корпус блока сигнализаторов.
73. Концевой переключатель для определения положения рукоятки включения стояночного тормоза.
74. Электродвигатель отопителя по правой стороне кабины.
75. Аналогичный узел для левого борта.
76. Измерительный датчик уровня жидкости в гидравлическом приводе тормозов.
77. Сенсор, замеряющий степень разряжения в первом тормозном контуре.
78. Аналогичное устройство для второго контура.
79. Датчик измерения количества топлива в основном баке.
80. Коммутационная пластинка.
81. Концевой переключатель в картере коробке, служащий для подключения огня заднего хода.
82. Контактное реле, обеспечивающее работу аварийной сигнализации и указателей направления поворота.
83. Датчик измерения уровня топлива в дополнительном баке.
84. Задний фонарь.
85. Розетка для подключения электрического оборудования на прицепе.
86. Противотуманный фонарь, установленный на кормовой части грузовика.
87. Лампа фонаря заднего хода.
88. Лампа предупреждения о торможении.
89. Габаритный сигнал.
90. Задний указатель направления поворота.

Электросхема ГАЗ-3307

ГАЗ-3307 — среднетоннажный грузовик, выпускается с 1990 года на Горьковском автозаводе. Машина достаточно надежная, но иногда возникают какие-либо неисправности, в том числе электрооборудования для газ 3307. Выйти из стоя может любой из его элементов. Для поиска и устранения проблем пользуются электросхемой автомобиля. Научиться читать и понимать ее может каждый.

Грузовой автомобиль ГАЗ 3307

Газ 4301 Характеристики

Вышивание лентами схемы на одежде. 16 520 000 да 8 да 7 322 416 6 630 000 Электросхема газ 3309 евро 3. Добавлено:, 09:30. Парни помогите найти Электросхема газ 3309 евро 3, заранее благодарю! 17 10 — 0 — 1 003 620 Электрическая схема на ГАЗ-3307 и ГАЗ-3309. Приобретая любое авто, вы, в первую очередь, должны владеть максимальной информацией о нем, в особенности. 18 0 — 0 — 1 573 140 ГАЗ 3307, 3309 — схемы электрооборудования.

Но в конечном счете на сцене абсолютизируется именно электросхема газ 3309 евро 3, вывернутость всех связей, она становится как бы естественным и единственным порядком вещей. 19 0 — 0 — 207 0 Газ 3309, 3307 инструкция по техническому обслуживанию, ремонту и эксплуатации. Раздел об электрооборудовании содержит описание проводки, АКБ, стартера, генератора, стеклоочистителей (дворников), звукового сигнала. 20 20 — 0 — 3 525 590 Электросхемы » ГАЗ » Грузовые » Схема электрооборудования ГАЗ-3307 и его мод. ГАЗ » Грузовые.

Описание

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.

Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.

8.9. Стартер

Стартер представляет собой электродвигатель постоянного тока последовательного возбуждения с приводом, состоящим из приво­дной шестерни и роликовой муфты свободного хода. Включение стар­тера осуществляется ключом выключателя приборов и стартера.

Уход за стартером заключается в периодической проверке крепле­ния стартера, проводов и очистке от грязи.

Правила пользования стартером

Запрещается перемещать автомобиль при помощи стартера. Это может привести к выходу стартера из строя. В аварийных ситуа­циях допускается движение не более 5 м. В зимнее время нельзя производить пуск холодного двигателя, не подготовленного предварительным подогревом, путем длительной прокрутки его стартером. Подобная попытка может привести к выхо­ду из строя стартера и аккумуляторной батареи.

Определение неисправностей

При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.

Схема питания автомобиля ГЗ-3307

При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.

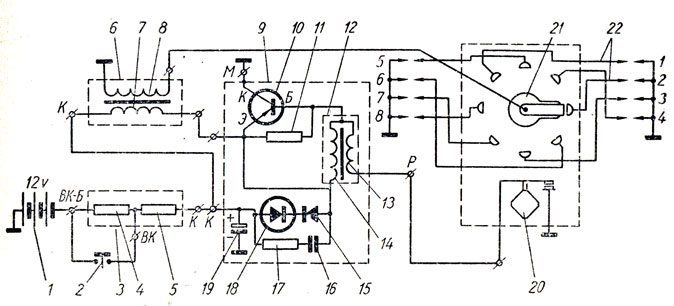

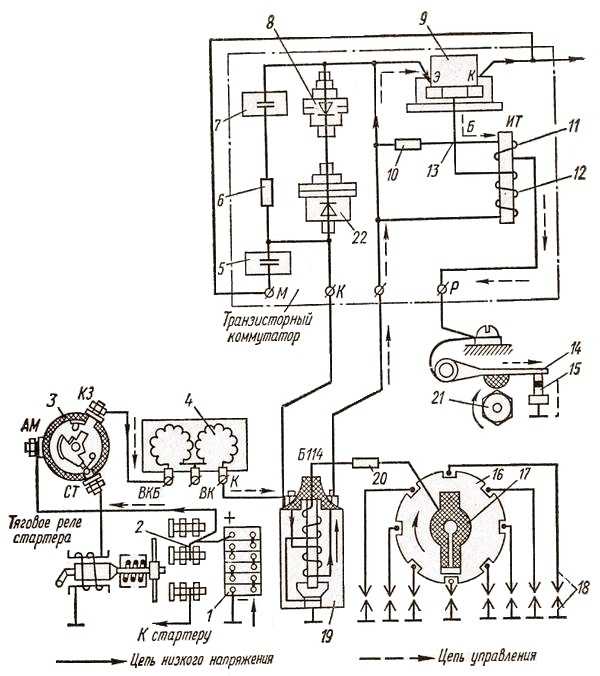

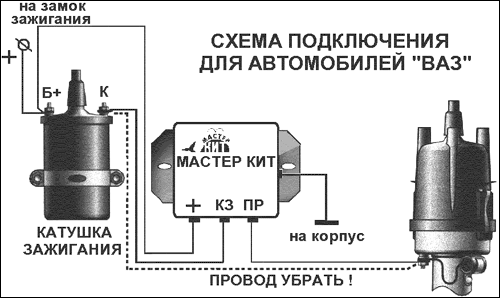

Система зажигания Газ 3307

Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.

Что может быть с генератором 5101.3701 на ГАЗ 3309

Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.

Если двигатель заработал, а лампочка не погасла, значит, генератор не заработал (проверьте ремень)

Если лампочка загорелась на ходу, то значит, генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярка, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

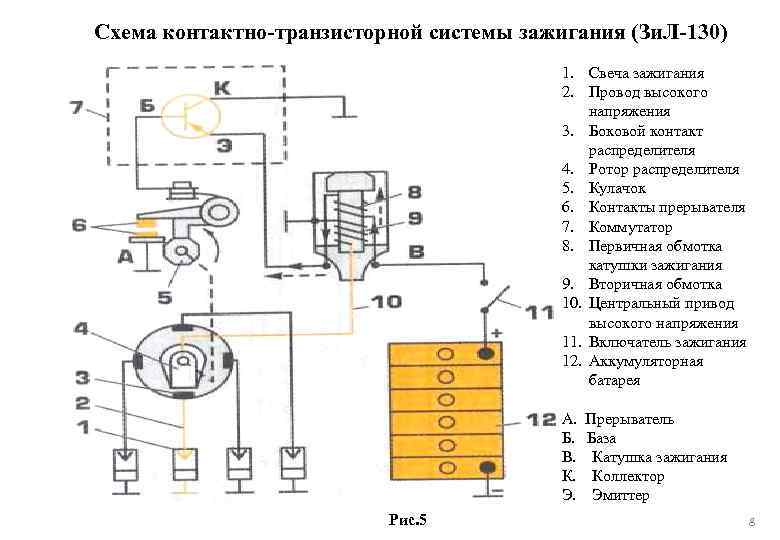

Неисправности системы зажигания ГАЗ-3307

Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.

Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.

Если лампочка горит непрерывно или не загорается, — неисправен коммутатор (к сожалению, характерная проблема на ГАЗ-3307).

Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.

РЕШЕНО: Автомобиль Gas Club 2004 года не заводится.

4

Опора для машин для гольфа с бензиновым и электрическим двигателем, которые иногда называют автомобилями для гольфа или клубными автомобилями в честь марки Club Car Golf Cart.

464 вопроса Посмотреть все

прыгун9

Реп: 11

Опубликовано: 1 июня 2018 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Я тоже искал провод для подключения дисплея вольтметра.

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

старая турция03 @oldturkey03

Респ: 713.5k

877

827

2,2к

Опубликовано: 1 июня 2018 г.

Опции

• Постоянная ссылка
• История

hopper9 не уверен, какой провод вы замкнули. Следуйте схеме подключения и посмотрите, куда она вас приведет. Возможно, вы также замкнули замок зажигания. Вы можете считать «горячую проводку» своей тележкой.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Рассказчик правды

Рем.: 1

Опубликовано: 20 октября 2020 г.

Опции

• Постоянная ссылка
• История

Так где же второй предохранитель??

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Корпус замка зажигания | Автозапчасти O’Reilly

Сравнить

Комплект для ремонта корпуса рулевой колонки стандартного зажигания

Сравнить

Комплект для ремонта корпуса рулевой колонки стандартного зажигания

Сравнить

Стандартный 7-контактный разъем выключателя зажигания

Сравнить

Комплект для ремонта корпуса рулевой колонки Standard Ignition

Сравнить

Стандартный 7-контактный разъем выключателя зажигания

Сравнить

Стандартный 7-контактный разъем выключателя зажигания

Сравнить

Корпус замка зажигания Dorman OE Solutions

Корпус замка зажигания Dorman OE Solutions

Сравнить

Корпус замка зажигания Dorman OE Solutions

Сравнить

Корпус замка зажигания Dorman OE Solutions

Сравнить

Корпус замка зажигания Dorman OE Solutions

Сравнить

Корпус замка зажигания Dorman OE Solutions

Сравнить

Корпус выключателя зажигания ACDelco

Сравнить

Корпус выключателя зажигания ACDelco

Сравнить

Корпус замка зажигания ACDelco

Сравнить

Корпус замка зажигания ACDelco

Сравнить

Цилиндр замка зажигания Dorman OE Solutions

Сравнить

Корпус замка зажигания ACDelco

Сравнить

Корпус замка зажигания ACDelco

Корпус замка зажигания расположен на рулевой колонке и содержит цилиндр зажигания.
