Как устроен замок зажигания ВАЗ 2105. Какие основные неисправности возникают в механической и электрической частях. Как правильно подключить провода к клеммной колодке замка зажигания. На что обратить внимание при самостоятельной замене.
Устройство и принцип работы замка зажигания ВАЗ 2105
Замок зажигания автомобиля ВАЗ 2105 состоит из двух основных частей:
- Механическая часть — непосредственно сам замок с личинкой
- Электрическая часть — клеммная колодка с контактами
Механическая часть отвечает за физическое проворачивание ключа и фиксацию его в определенных положениях. Электрическая часть обеспечивает коммутацию электрических цепей при повороте ключа.
Принцип работы заключается в следующем: при повороте ключа в определенное положение происходит замыкание соответствующих контактов в клеммной колодке, что обеспечивает подачу питания на нужные электрические цепи автомобиля.
Основные неисправности замка зажигания ВАЗ 2105
Неисправности замка зажигания ВАЗ 2105 можно разделить на две категории:
Механические неисправности:
- Тугое проворачивание ключа
- Заклинивание ключа в определенном положении
- Облом ключа в замке
Причины механических неисправностей часто кроются в некачественной сборке замков от недобросовестных производителей. Для предотвращения таких проблем рекомендуется устанавливать только оригинальные замки или продукцию проверенных брендов.
Электрические неисправности:
- Перегорание контактов клеммной колодки
- Оплавление центральной пластиковой вставки
- Окисление контактов
Электрические неисправности чаще всего возникают из-за перегрева при длительном удержании ключа в положении «стартер» во время проблем с запуском двигателя. Также причиной может быть естественный износ контактов в процессе эксплуатации.
Схема подключения проводов к замку зажигания ВАЗ 2105
Для правильного подключения проводов к клеммной колодке замка зажигания ВАЗ 2105 необходимо знать назначение каждого контакта:
- Клемма «15» — подключается голубой провод (двойной)
- Клемма «30/1» — подключается коричневый провод
- Клемма «30» — подключается розовый провод
- Клемма «50» — подключается красный или пурпурный провод
- Клемма «INT» — подключается черный провод (двойной)
Важно соблюдать правильность подключения, так как ошибка может привести к нарушению работы электрооборудования автомобиля.
Пошаговая инструкция по замене замка зажигания ВАЗ 2105
- Отсоедините минусовую клемму аккумулятора
- Снимите кожух рулевой колонки
- Отсоедините разъем от старого замка зажигания
- Выкрутите винты крепления замка и извлеките его
- Установите новый замок зажигания
- Подключите разъем, соблюдая схему подключения
- Установите на место кожух рулевой колонки
- Подключите аккумулятор и проверьте работу замка
Диагностика неисправностей замка зажигания ВАЗ 2105
Для выявления неисправностей замка зажигания можно провести следующую диагностику:
- Проверка механической части: попробуйте провернуть ключ в разные положения, обращая внимание на плавность хода и четкость фиксации
- Проверка электрической части: с помощью мультиметра проверьте целостность цепей и отсутствие замыканий между контактами
- Визуальный осмотр: осмотрите контакты на предмет окисления, оплавления или механических повреждений
Если обнаружены явные признаки неисправности, замок зажигания следует заменить.
Особенности эксплуатации замка зажигания ВАЗ 2105
Для продления срока службы замка зажигания ВАЗ 2105 следует соблюдать несколько простых правил:
- Не прикладывайте чрезмерных усилий при повороте ключа
- Не оставляйте ключ в положении «зажигание» на длительное время при неработающем двигателе
- Периодически проводите смазку личинки замка специальными составами
- При появлении признаков неисправности своевременно проводите диагностику и ремонт
Соблюдение этих рекомендаций поможет избежать преждевременного выхода из строя замка зажигания.
Сравнение замков зажигания ВАЗ 2105 с другими моделями
Замок зажигания ВАЗ 2105 имеет ряд особенностей по сравнению с замками других моделей ВАЗ:
| Модель | Особенности |
|---|---|
| ВАЗ 2105 | Классическая конструкция, 5 контактов |
| ВАЗ 2107 | Аналогичен ВАЗ 2105, но может иметь дополнительный контакт |
| ВАЗ 2110 | Более современная конструкция, интегрирован с противоугонной системой |
Несмотря на различия, принцип работы замков зажигания всех моделей ВАЗ схож, что облегчает их диагностику и ремонт.
Замок зажигания ВАЗ 2110 на ВАЗ 2106
#ДТПЧереповцаИнтересно br Что делать, если сломался ключ в замке зажигания?…
Замена ремня генератора ваз 2107 инжектор.
Замена замка зажигания на ВАЗ-2110.
Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.
Взял сегодня замок зажигания 2110 и подрулевые Нива
— Уплотнительное кольцо замка…
Фото отчет по снятию и установке замка зажигания на Ладе Калине.
Установка замка зажигания ваз 2110.
Схема замка в разобранном виде.
Установил распредвал ваз 2106 появился стук.
Доработка замка ваз 2106.
Комплект замка.
замок включения зажигания.
Lada 2106 ВАЗ 2106 «gucciPRADO».
Замок зажигания ВАЗ-2110 (с подсветкой) (ДААЗ).
Замок зажигания от ВАЗ 2110.
Руководство по замене замка зажигания. схема замка зажигания ваз 2110.
Контактная группа замка зажигания.
Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…
Включение происходит при повороте ключа зажигания в положение 0. Помощь.
Сбой зажигания на этой модели не редкость.
Схемa зaмкa зaжигaния вaз 2106.
Установка замка зажигания ваз 2110 — картинки и фото.
ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…
У выключателя зажигания ваз 2104 ваз 2105 ваз 2107 проверяется работа проти…
Заменил стандартный замок ВАЗ 2106 на ВАЗ 2110 изначально запутался.
Распайка замков зажигания автомобилей ВАЗ: от Копейки до Гранты.
На фото — принцип работы замка зажигания ВАЗ.
Теперь еще думаю снять у него замки с дверей и рулевой вал))Завтра позвоню.
…
Чем лучше проклеить ладу приору.
Бортжурнал Лада 2106 ТАЗЫ ВАЛЯТ.
Замок зажигания ваз 2110 и подрулевые шеви.
Замок зажигания.
Замок зажигания. b Лада/b: 2107, b 2106/b, 2101, 2131 4×4.
Схема и как правильно подключить замок зажигания на ВАЗ-2106
Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.
Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.
Содержание
Механическая часть
Зачастую отказ замка зажигания по механической части провоцируют:
- тугое проворачивание ключа зажигания;
- заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.
В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.
Электрическая часть
Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.
Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.
В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.
Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

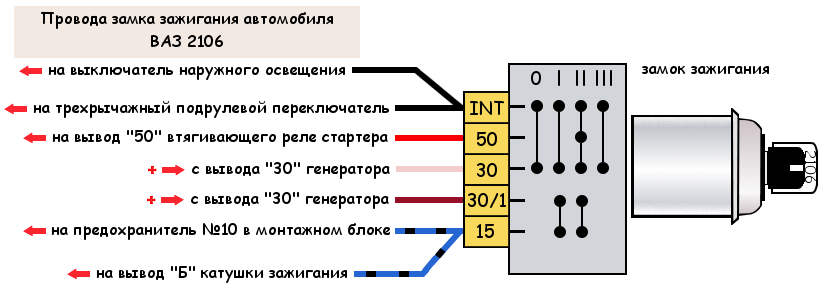

Как подсоединить провода: схема
Для соединения с проводами у клеммной колодки есть такие выводы:
- «15»;
- «30»;
- «30/1»;
- «50»;
- «INT».
Читайте также: Как поменять рулевую колонку на ВАЗ-2106
На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.
Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.
youtube.com/embed/2z5Y-O0gKhg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Как вам статья?
Электросхема автомобиля ВАЗ-2105
(Нажмите, чтобы увеличить)
Электрическая цепь VAZ 2105:
1. Блок-свет (фар, в сочетании с передним светом) VAZ 2105
2. Стоимость поворота бокового поворота
3. Батарея
4. RELAY-Starter VAZ 2105.
5. Пневмоклапан системы холостого хода карбюратора ВАЗ 2105
6. Датчик верхней мертвой точки поршня в первом цилиндре
7. Стартер ВАЗ 2105
8. Микровыключатель карбюратора
9. Электродвигатели очистителей фар ВАЗ 2105
10. Генератор ВАЗ 2105
11. Звуковые сигналы
12. Свечи зажигания ВАЗ 2105
13. Лампа капота
14. Указатель температуры охлаждающей жидкости
15. Датчик контрольная лампа давления масла
16. Зажигание распределитель ВАЗ 2105
Электродвигатель омывателя лобового стекла 18. Катушка зажигания ВАЗ 2105.
19. Датчик недостаточного уровня тормозной жидкости
20. Электродвигатель омывателя фар
21. Блок управления пневмоцефалой ВАЗ 2105
22. Колодка диагностика 900 03 23. Реле стеклоочистителя
24. Реле-прерыватель индикатора и сигнализации
25. Электродвигатель стеклоочистителя
26. Гнездо для переносной лампы
27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105
29. Дополнительный резистор электровентилятора электродвигателя
30. Выключатель контрольной лампы стояночного тормоза
31. Выключатель фонаря заднего хода
32. Блок монтажный ВАЗ 2105
33. Реле ближнего света фар
34. Реле дальнего света фары дальнего света ВАЗ 2105
35. На перемычку ставится реле звуковых сигналов
36. Реле омывателя и очистителей фар
37. Реле обогрева заднего стекла
38. Лампа вещевого ящика
39. Прикуриватель
40.
Выключатели плафона, расположенные в стойках дверей 41. Внутреннее освещение кузова
42. Аварийный выключатель
43. Сигнал поворота Рычаг
44. Выключатель света фар ВАЗ 2105
45. Выключатель сигнализации
46. Выключатель омывателя и стеклоочистителя лобового стекла
47. Блок контрольных ламп ВАЗ 2105
48. Выключатель зажигания
49. Выключатель-контроллер приборов освещения ВАЗ 2105
5 0. Элемент обогрева заднего стекла
51. Датчик указателя уровня и резерва топлива
52 Выключатель обогрева заднего стекла с контрольной лампой
53. Выключатель электровентилятора
54. Спидометр ВАЗ 2105
55. Лампа осветительного прибора
56. Контрольная лампа контрольной лампы
57. Предупреждение лампа указателей поворота
58. Контрольная лампа наружного освещения
59. Контрольная лампа стояночного тормоза
60. Контрольная лампа включения противотуманных фар ВАЗ 2105
61. Контрольная лампа уровня тормозной жидкости
62.
Вольтметр 63. Комбинация приборов
64. Сигнализатор заряда аккумуляторной батареи
65. Индикатор уровня и резерва топлива
66. Контрольная лампа давления масла
67. Указатель температуры охлаждающей жидкости
68. Реле-прерыватель контрольная лампа стояночного тормоза
69. Выключатель наружного освещения
70. Выключатель противотуманного света в задних фонарях
71. Фонари задние
72. Подсветка номерного знака
73. Реле зажигания ВАЗ 2105
