Как работает генератор ВАЗ 2107. Как проверить систему зарядки аккумулятора. Какие бывают неисправности генератора. Как отремонтировать генератор своими руками. Как заменить регулятор напряжения.

Содержание

Устройство и принцип работы генератора ВАЗ 2107

Генератор ВАЗ 2107 предназначен для выработки электроэнергии, питания электрооборудования автомобиля и зарядки аккумуляторной батареи при работающем двигателе. Основные элементы генератора:

  • Статор с обмотками
  • Ротор с обмоткой возбуждения
  • Выпрямительный блок
  • Щеточный узел
  • Регулятор напряжения
  • Шкив привода

Принцип работы генератора ВАЗ 2107 заключается в следующем:

  1. При вращении ротора в обмотках статора индуцируется переменный ток
  2. Переменный ток выпрямляется диодным мостом
  3. Выпрямленный ток подается на выход генератора и в бортовую сеть
  4. Регулятор напряжения стабилизирует выходное напряжение на уровне 14-14,5 В

Генератор приводится во вращение от коленвала двигателя через ременную передачу. При работающем двигателе он вырабатывает электроэнергию для питания потребителей и зарядки аккумулятора.

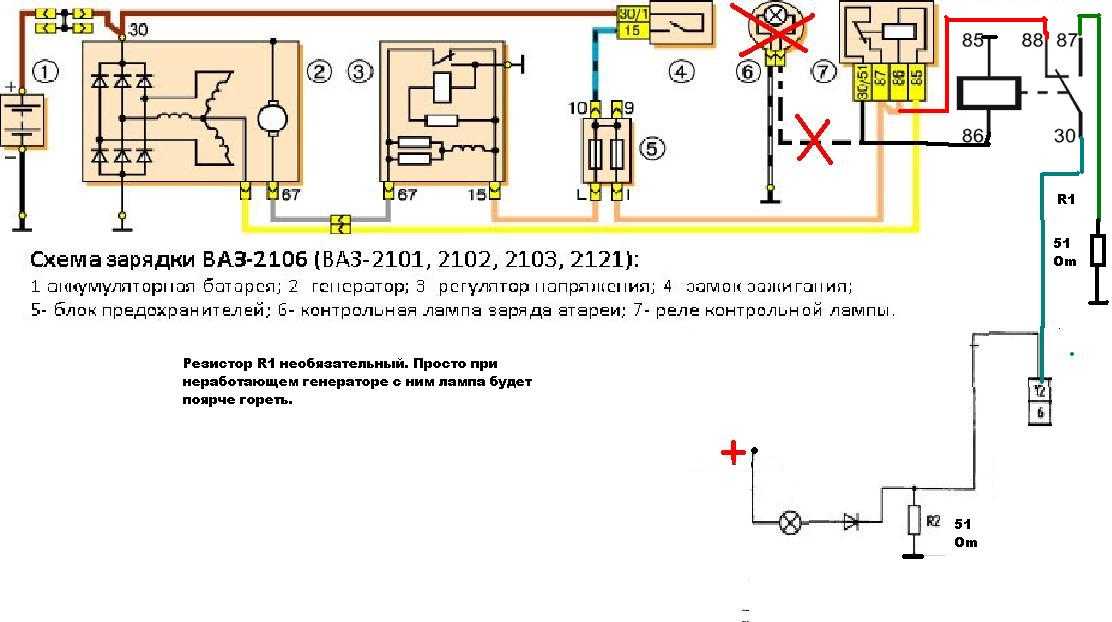

Схема зарядки аккумулятора от генератора

Схема зарядки аккумулятора от генератора ВАЗ 2107 включает следующие основные элементы:

  • Генератор
  • Аккумуляторная батарея
  • Регулятор напряжения
  • Контрольная лампа заряда
  • Амперметр (на части моделей)
  • Предохранители и провода

Работа схемы зарядки происходит следующим образом:

  1. При запуске двигателя генератор начинает вырабатывать напряжение
  2. Регулятор поддерживает напряжение на уровне 14-14,5 В
  3. Ток от генератора поступает на аккумулятор и в бортовую сеть
  4. Контрольная лампа гаснет, сигнализируя о нормальной работе
  5. При остановке двигателя генерация прекращается

Признаки неисправности генератора и системы зарядки

Основными признаками неисправности генератора или системы зарядки аккумулятора ВАЗ 2107 являются:

  • Горит контрольная лампа заряда при работающем двигателе
  • Быстрый разряд аккумулятора
  • Снижение яркости света фар при увеличении оборотов
  • Повышенный шум при работе генератора
  • Запах горелой проводки из-под капота

При появлении таких признаков необходимо проверить работу генератора и цепи зарядки аккумулятора. Своевременная диагностика позволит избежать полного разряда батареи и выхода из строя электрооборудования.


Как проверить работу генератора ВАЗ 2107

Для проверки работы генератора и системы зарядки аккумулятора ВАЗ 2107 можно использовать следующие методы:

  1. Измерить напряжение на клеммах аккумулятора при работающем двигателе — оно должно быть 13,8-14,5 В
  2. Проверить натяжение ремня привода генератора
  3. Осмотреть все электрические соединения на предмет окисления и надежности контакта
  4. Проверить регулятор напряжения мультиметром
  5. Измерить ток отдачи генератора амперметром

Если генератор выдает менее 13 В или более 15 В, это указывает на его неисправность. Также стоит проверить исправность диодного моста и щеточного узла генератора.

Основные неисправности генератора ВАЗ 2107

Наиболее распространенными неисправностями генератора ВАЗ 2107 являются:

  • Износ или разрушение щеток
  • Пробой диодов выпрямительного блока
  • Обрыв или межвитковое замыкание в обмотках статора
  • Выход из строя регулятора напряжения
  • Износ подшипников ротора
  • Обрыв или проскальзывание приводного ремня

Часто причиной отказа становится окисление контактов или ослабление крепления проводов. Поэтому перед ремонтом генератора стоит проверить все электрические соединения.


Ремонт генератора ВАЗ 2107 своими руками

Многие неисправности генератора ВАЗ 2107 можно устранить самостоятельно. Порядок ремонта следующий:

  1. Снять генератор с автомобиля
  2. Разобрать корпус генератора
  3. Проверить состояние щеток и коллектора
  4. Протестировать диодный мост
  5. Проверить обмотки статора и ротора
  6. Заменить неисправные детали
  7. Собрать генератор и установить на место

При ремонте важно использовать качественные запчасти. Некоторые узлы, например регулятор напряжения, лучше заменить целиком. После ремонта необходимо проверить работу генератора.

Как заменить регулятор напряжения ВАЗ 2107

Регулятор напряжения — важный элемент генератора ВАЗ 2107. Его замена производится в следующем порядке:

  1. Отсоединить клемму аккумулятора
  2. Снять защитный кожух генератора
  3. Отсоединить провода от регулятора
  4. Открутить винты крепления регулятора
  5. Снять старый регулятор
  6. Установить новый регулятор в обратном порядке
  7. Проверить работу генератора

При замене важно правильно подключить все провода. Новый регулятор должен соответствовать модели генератора ВАЗ 2107. После замены необходимо проверить выходное напряжение генератора.


Профилактика системы зарядки ВАЗ 2107

Для продления срока службы генератора и системы зарядки аккумулятора ВАЗ 2107 рекомендуется:

  • Регулярно проверять натяжение приводного ремня
  • Контролировать уровень электролита в аккумуляторе
  • Следить за чистотой клемм аккумулятора
  • Проверять надежность электрических соединений
  • Измерять напряжение бортовой сети
  • Своевременно заменять щетки генератора

Соблюдение этих простых правил позволит избежать внезапного отказа генератора и разряда аккумулятора. При появлении признаков неисправности рекомендуется сразу обратиться в автосервис.

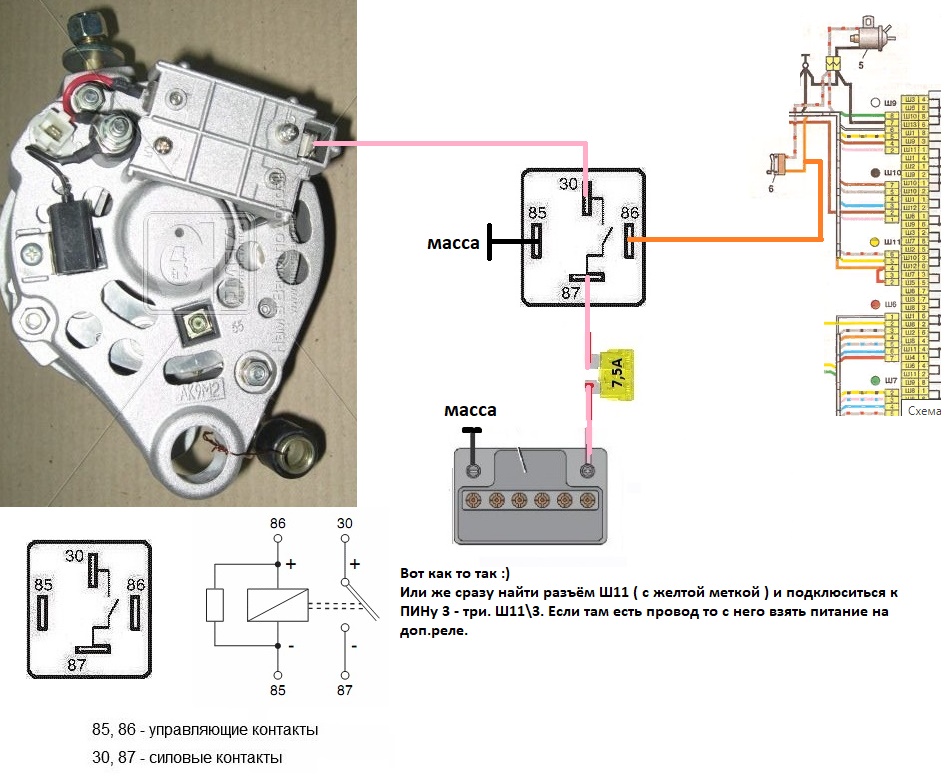

Реле зарядки аккумулятора ваз 2107

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор.

Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

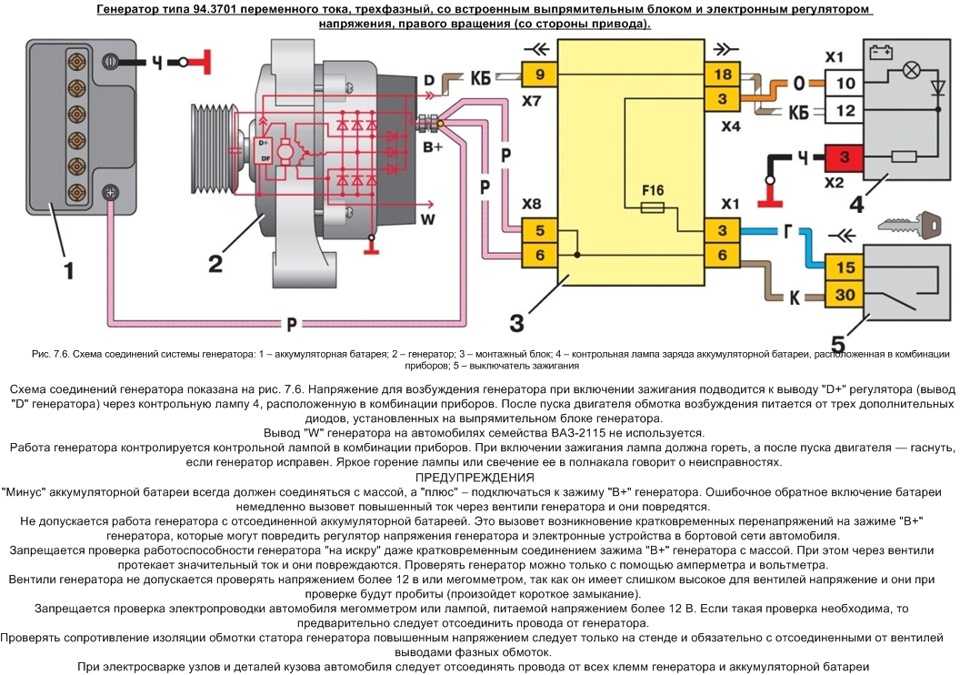

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

  • Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
  • Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
  • Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
  • Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».


Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

  • открываем капот;
  • заводим двигатель;
  • С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

  • «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
  • Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

  1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
  2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
  3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
  4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

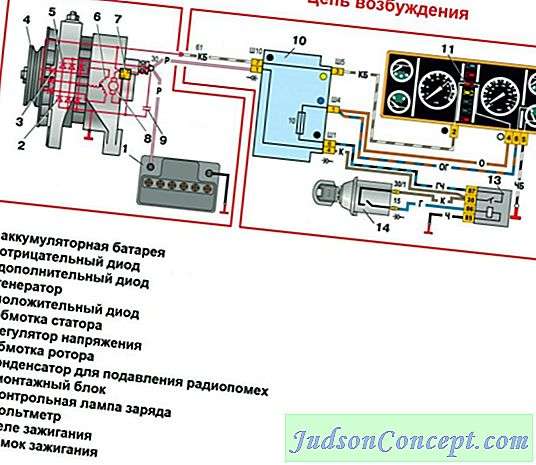

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13. 6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:


Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.


Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

  1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
  2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
  3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
  4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

  1. Маленький ресурс.
  2. Необходимость в частом обслуживании.
  3. Массивная конструкция.

Основные компоненты прибора:

  1. Электромагнитное реле.
  2. Термокомпенсирующее сопротивление.
  3. Дроссель.
  4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

  1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
  2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
  3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
  4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
  5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
  6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя


Как только будет запущен двигатель, происходят такие процессы:

  1. Намагничивание сердцевины.
  2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
  3. Производится включение первой ступени регулировки.
  4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
  5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
  6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.


Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

  1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
  2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Болты на клеммах аккумулятора должны быть закручены максимально надежно.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке генератора для того чтобы не повредить его.

При включении зажигания не загорается контрольная лампа, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В.Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой решил проверить как работает гена, устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании если лампочка светится, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвитковое в роторе или короткое, но тогда лампочка горит ярче). Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы — батарея заряжаться не будет, либо, если стабилизатор не выключится — аккумулятор может закипеть и выйдет из строя.

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «Б» становится ниже нижнего предела напряжения регулирования РН (скажем — 13.5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжение не должна измениться более чем на 0.5В.

Если сопротивление не показывает совсем, то в обмотке обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли соединен корпус регулятора с массой через крепежные винты. Это происходит потому, что аккумуляторная батарея была разряжена до нуля и нужно время на его подзарядку.

Аккумуляторные батареи содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. В некоторых автомобилях надо внимательно следить за затяжкой проводов на клеммах амперметра, через который проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. Любое иное поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и о проблемах с диодным мостом или статором. Для пайки применяют припой ПОС-40. После пропитки статора лаком ГФ-95 лаку нужно дать стечь в течение получаса и просушить статор 10 ч в сушильном шкафу.

Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи. Она должна быть не меньше 4,5 мм.

почему горит лампочка аккумулятора, признаки, причины и способы устранения, инструкции с фото и видео

Срок службы автомобильного аккумулятора во многом зависит от генератора. Именно он поддерживает батарею в рабочем состоянии, заряжая её электроэнергией. Малейший сбой в его работе способен вывести аккумулятор из строя.

Содержание

  • Как происходит зарядка АКБ в ВАЗ 2107

    • Устройство, привод и характеристики генератора ВАЗ 2107

      • Таблица: основные технические характеристики генераторных установок ВАЗ 2107

    • Как работает генераторная установка ВАЗ 2107 и цепь генератора

      • Видео: как работает генератор

  • Нет зарядки: признаки и причины

    • Признаки отсутствия зарядки

      • Сигнальная лампа

      • Быстрая разрядка аккумулятора

      • Снижение производительности электрооборудования

    • Причины отсутствия зарядки

      • Обрыв ремня

      • Ослабление ремня

      • Обрыв в цепи и окисление клемм

      • Выход из строя выпрямительного модуля

      • Поломка регулятора

      • Неисправность фазовых обмоток

  • Диагностика и ремонтные работы

    • Видео: натяжение ремня генератора

    • Демонтаж генератора

      • Видео: снятие генератора

    • Проверка выпрямительного модуля, стабилизатора и обмоток

    • Ремонт генератора

      • Видео: ремонт генератора ВАЗ 2107

  • Ещё несколько слов о регуляторе напряжения

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

372.37019412.3701
Номинальное напряжение, В1414
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А5580
Максимальная мощность, Вт7701120
Вес, кг4,54,9

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Если не углубляться в теорию электротехники, генератор функционирует следующим образом. При повороте ключа в замке зажигания ток с аккумулятора через реле и сигнальную лампу заряда подаётся на возбуждающую обмотку статора. Одновременно с этим коленвал начинает крутить ротор. Во время вращения якоря в фазовых обмотках образуется электромагнитное поле, которое индуцирует переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен полупроводниковый выпрямительный модуль. Величина выдаваемого генератором напряжения меняется в зависимости от оборотов коленчатого вала. Для его стабилизации используется специальный регулятор, сглаживающий скачки и падения и подающий в бортовую сеть машины напряжение, максимально близкое к номинальному.

Электрический ток, вырабатываемый генератором, подаётся на клеммы АКБ для её зарядки

Таким образом, при работающем двигателе генератор преобразует вращательный момент коленчатого вала в постоянный ток величиной в 55 или 80 А (в зависимости от типа устройства) и напряжением 13,9–14,5 В, необходимый для работы электрических приборов и зарядки аккумулятора. Ток поступает на плюсовую клемму аккумулятора через вывод «30» и отдельный провод, а «масса» установки соединена с минусовой клеммой АКБ.

Видео: как работает генератор

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

  • постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
  • быстрая разрядка аккумулятора;
  • снижение производительности отдельных электрических приборов бортовой сети машины.
Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Первым признаком отсутствия зарядки АКБ является постоянно горящая красная лампа в виде аккумулятора

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Причины отсутствия зарядки

Причин отсутствия зарядки аккумулятора немного. К ним относятся:

  • нарушение целостности (обрыв) ремня привода;
  • ослабление ремня;
  • обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
  • сбои в работе выпрямителя;
  • поломка регулятора напряжения;
  • обрыв в обмотках генератора или замыкание.
Обрыв ремня

Хоть ремень и рассчитан на 50 тыс. км пробега, порваться он может и после нескольких дней эксплуатации. Особенно если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора для двигателя неопасен, но только в том случае, если эта неисправность будет обнаружена сразу. И дело здесь не столько в отсутствии зарядки, сколько в остановке помпы. Если она перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки головки блока цилиндров со всеми вытекающими последствиями. Так что в случае загорания сигнальной лампы или возникновения других симптомов нарушения работы генератора первое, что нужно сделать — это проверить, цел ли приводной ремень. Для этого необходимо остановить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.

При обрыве ремня перестаёт работать не только генератор, но и помпа

Ослабление ремня

Приводной ремень должен иметь определённое натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленвала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях она может включаться на какое-то время или моргать.

При слабом натяжении ремня генератора он может проскальзывать на шкиве

Обрыв в цепи и окисление клемм

Батарея не будет заряжаться и при нарушении целостности проводов в схеме подключения генератора. Цепь зарядки АКБ довольно проста: всего лишь один провод соединяет плюсовую клемму батареи с выводом «30» генераторной установки. Именно по нему и подаётся напряжение. «Минус» аккумулятора замкнут на «массу», к которой также подсоединён корпус генератора и соответствующие выводы обмоток. Необходимо лишь проверить наличие контакта между указанными точками цепи.

Окисление клемм АКБ, а также ненадёжное их соединение с наконечниками проводов также может существенно влиять на подачу тока. Проверить состояние клемм можно визуально, однако определить, как проходит ток, на глаз не получится. Лучше лишний раз зачистить и перетянуть все соединения проводов на АКБ и генераторе.

При окислении клемм аккумулятора ухудшается контакт и перестаёт поступать ток зарядки

Выход из строя выпрямительного модуля

При поломке выпрямителя ток с генератора на АКБ также поступать не будет. Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если сгорит хоть один из них, выпрямитель нужно будет менять, так как он ремонту не подлежит.

Выпрямитель предназначен для преобразования переменного тока в постоянный

Поломка регулятора

Неисправность стабилизатора характеризуется изменением характеристик поступающего на АКБ тока. Иными словами, напряжение зарядки на аккумулятор поступает, но оно выше или ниже положенного. Регулятор также не ремонтируется и подлежит замене в случае выхода из строя.

Реле-регулятор выполняет функцию стабилизатора напряжения

Неисправность фазовых обмоток

При возникновении обрыва в обмотках генератор прекращает выполнять свои задачи. Когда происходит межвитковое замыкание, установка может вести себя по-разному. Обычно признаком такой поломки является характерный запах горелого и гул во время работы. Диагностировать эти две неисправности можно только после снятия устройства с автомобиля. Ремонт генератора при обрыве или замыкании предусматривает замену сгоревшей обмотки или статора в сборе.

При обрыве или замыкании в обмотках генератор выходит из строя

Диагностика и ремонтные работы

Если возникли подозрения на отсутствие зарядки АКБ, нужно произвести ряд диагностических и ремонтных работ в таком порядке:

  1. Остановить автомобиль, выключить двигатель.
  2. Поднять капот, проверить целостность приводного ремня. Если он цел, проверить его натяжение путём надавливания отвёрткой или другим инструментом на ветвь ремня посредине между шкивами генератора и коленвала. Прогиб в этом месте должен составлять 12–17 мм.

    Прогиб ветви ремня между шкивами генератора и коленвала должен составлять 12–17 мм

  3. Если прогиб больше указанного значения, подтяните ремень. Для этого ключом на 17 мм (для установок типа 9412.3701 ключом на 13 мм) открутите гайку, которая крепит генератор к натяжному кронштейну. Отвёрткой (монтировкой) сдвиньте генератор в сторону от блока цилиндров. Закрутите гайку и произведите повторные замеры натяжения ремня.

    Чтобы натянуть ремень, нужно открутить регулировочную гайку и сдвинуть генератор в сторону от блока цилиндров

  4. Подключите один щуп автомобильного тестера. установленного в режим прозвонки или измерения сопротивления, к положительной клемме АКБ, а второй — к контакту «30» генератора. Если прибор не пищит — замените провод. Далее проверьте «массу», подсоединив щупы тестера к отрицательной клемме батареи и корпусу генератора. В случае отсутствия контакта проверьте все соединения «минуса» аккумулятора с кузовом и двигателем. Зачистите и смажьте соприкасающиеся поверхности (наконечники проводов, болты, шайбы, гайки) антикоррозионным средством (WD-40 или аналогичным). Стоит также проверить состояние клемм аккумулятора и надёжность их соединения с проводами. В любом случае лучше снять провода, зачистить их наконечники и клеммы АКБ мелкой шкуркой и обработать WD-40.
  5. При помощи мультиметра (вольтметра) измерьте напряжение на выводах аккумулятора. Прибор должен показывать 11,7–12,6 В. Затем запустите двигатель и повторите замеры. При рабочем генераторе напряжение на выводах должно составлять 13,9–14,5 В.

    Напряжение на клеммах АКБ при неработающем двигателе должно быть в пределах 11,7–12,6 В

Если напряжение ниже, причину нужно искать в выпрямителе, стабилизаторе или обмотках генератора. В любом случае дальнейшая диагностика требует демонтажа генератора.

Видео: натяжение ремня генератора

Демонтаж генератора

Чтобы снять генераторную установку, необходимо:

  1. Открыть капот, отключить провода от аккумулятора.
  2. При помощи ключа на 17 мм (для установок типа 9412.3701 ключ на 13 мм) полностью открутить гайку фиксации устройства к регулировочному кронштейну.

    Регулировочная гайка откручивается ключом на 13 или на 17 мм в зависимости от модели генератора

  3. Сдвинуть генератор по направлению к блоку цилиндров.
  4. Снять ремень привода.

    Когда генератор подвинется ближе к блоку цилиндров, ремень можно будет снять рукой

  5. Отсоединить контактную колодку от устройства.

    Колодка подведена к задней крышке устройства (контакт D)

  6. Снять защитный колпачок с вывода «30» и ключом на 10 мм открутить гайку, фиксирующую клеммы проводов. Отсоединить провода, отвести их в сторону.

    Вывод «30» генератора защищён резиновым колпачком

  7. Используя ключ на 13 мм, отвернуть гайку крепления корпуса установки к кронштейну на блоке цилиндров. Вытащить из кронштейна болт.

    Для откручивания гайки потребуется ключ на 13 мм

  8. Снять генератор, опуская его под автомобиль.

    Доставать генератор необходимо из-под автомобиля

Видео: снятие генератора

Проверка выпрямительного модуля, стабилизатора и обмоток

Для диагностики выпрямителя, регулятора и обмоток потребуется мультиметр и два отрезка провода с зажимами. Для проверки нужно провести следующие работы:

  1. Переключить мультиметр в режим измерения сопротивления.
  2. Подключить плюсовой щуп прибора к выводу «30» устройства, а минусовой — к его «массе». Сопротивление между этими точками может быть разным, но если оно близко к нулю, возможно, имеет место замыкание обмоток на «массу» или пробит один из диодов выпрямителя.

    Сопротивление между выводом «30» и корпусом генератора не должно быть близким к нулю

  3. Проверить на пробой «плюсовые» диоды выпрямителя. Для этого положительный щуп подсоединяем к выводу «30», а минусовой — к любому из болтов, которые фиксируют выпрямитель. Если величина сопротивления стремится к нулю, пробой налицо.

    Если сопротивление между выводом «30» и любым из болтов крепления выпрямителя близко к нулю, один или несколько положительных диодов пробиты

  4. Проверить отрицательные диоды. Для этого положительный щуп прибора нужно присоединить к одному из болтов фиксации выпрямителя, а отрицательный — к корпусу устройства. Здесь также сопротивление не должно быть близким к нулю.

    Сопротивление между корпусом генератора и болтами крепления выпрямителя также не должно быть близким к нулю

  5. Проверить, не замыкает ли обмотка ротора на корпус. Присоедините щупы тестера к контактному кольцу ротора и корпусу генератора. Если между ними проходит ток, якорь нужно заменить.

    Если сопротивление между корпусом генератора и контактным кольцом близко к нулю, имеет место замыкание обмотки ротора

  6. Демонтировать регулятор напряжения путём выкручивания двух винтов крестовой отвёрткой.

    Регулятор напряжения закреплён двумя винтами под крестовую отвёртку

  7. Вынуть устройство в сборе со щёточным узлом из корпуса генератора.
  8. Оценить состояние щёток и их подвижность. Они должны быть целыми, свободно двигаться в щёткодержателях и выступать из них не менее чем на 5 мм.

    Щётки должны быть целыми и свободно двигаться в щёткодержателях

  9. К выводу «B» регулятора подвести провод от положительной клеммы аккумулятора, а к контакту «A» подключить провод от «минуса» АКБ. Переключить мультиметр в режим вольтметра и замерять напряжение на щётках регулятора. Если напряжения нет, регулятор неисправен и его необходимо заменить.

    Напряжение на щётках должно быть таким же, как и на клеммах АКБ

Ремонт генератора

При обнаружении проблем с выпрямительным модулем или обмотками неисправную деталь необходимо заменить. Для этого потребуется:

  1. Зафиксировать отвёрткой крыльчатку генератора, уперев в неё одну из лопастей.
  2. Головкой или торцевым ключом на 19 мм открутить гайку фиксации шкива.

    Чтобы открутить гайку, необходимо зафиксировать крыльчатку

  3. Снять с вала устройства элементы шкива.

    Когда гайка будет откручена, с вала нужно снять все детали

  4. Крестообразной отвёрткой открутить четыре болта, крепящие переднюю и заднюю крышки. Вынуть соединительные шпильки.

    Болты крепления откручиваются крестовой отвёрткой

  5. Уперев переднюю крышку установки в деревянный или пластиковый брусок, несильными ударами по валу резиновым молотком или киянкой сбить крышку со статора.

    Крышка сбивается путём нанесения лёгких ударов по корпусу

  6. Демонтировать переднюю крышку и втулку, находящуюся под ней.

    Под крышкой расположена дистанционная втулка

  7. Упереть заднюю крышку генератора в тиски (можно использовать два бруска) и аккуратно выбить из неё ротор.

    Ротор выбивается лёгкими ударами молотка через выколотку

  8. Головкой на 8 мм открутить три гайки, которые фиксируют выпрямительный модуль и выводы обмоток. Вынуть болты и обмотки из корпуса.

    Выпрямительный модуль крепится тремя болтами

  9. При помощи головки на 10 мм открутить гайку вывода «30» генератора и снять шайбу. Демонтировать выпрямительный модуль.
  10. Заменить неисправные детали новыми. Произвести сборку генератора в обратном порядке.
Видео: ремонт генератора ВАЗ 2107

Ещё несколько слов о регуляторе напряжения

Напоследок следует добавить, что в таких автомобилях, как ВАЗ 2107, нужно хотя бы раз в месяц обязательно проверять вольтметром величину напряжения, поступающего с генератора на аккумулятор. Как это сделать, мы рассматривали выше. Дело в том, что автомобильный прибор, показывающий уровень заряда АКБ, очень часто врёт, показывая нам норму, в то время как напряжение на клеммах батареи во время работы двигателя ниже или выше её. И здесь опасно не столько отсутствие зарядки, сколько так называемая перезарядка. Она возникает при неисправности регулятора напряжения и характеризуется подачей на аккумулятор напряжения, величина которого больше положенного.

Мне лично пришлось столкнуться с подобной проблемой. Началось всё с того, что сравнительно новый аккумулятор перестал держать зарядку. При эксплуатации автомобиля каждый день он заводился без проблем. Но стоило машине постоять неделю, как стартер своим клацаньем давал понять, что без проводов «прикуривания» он работать не будет. Визит к автоэлектрику показал, что крайняя «банка» аккумулятора раздута. Это значит, что в ней замкнули электроды. С чего вдруг они замкнули, если бы всё было в порядке. Запустив двигатель, электрик замерил напряжение на клеммах батареи. Вольтметр показал 17,2 В, что недопустимо для этой модели АКБ. Прибор на панели при этом добросовестно выдавал «норму». Проверка регулятора напряжения подтвердила диагноз автоэлектрика. Он был неисправен. Замена устройства заняла не более получаса. Да и по карману ремонт, казалось бы, ударил не сильно. Аккумулятор, конечно, пришлось заменить, так как с наступлением холодов он стал разряжаться ещё быстрее.

Примерно через полгода я случайно заметил, что фары машины стали светить заметно ярче. Потом сгорела одна из ламп головного света. Спустя неделю сгорела ещё одна. Не став ждать, пока АКБ снова раздует, я решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, я отправился в гараж. Результаты замеров опять показали, что регулятор напряжения вышел из строя. На этот раз генератор выдавал 15,6 В. К электрику я уже не ездил. Сам снял генератор, заменил регулятор и установил всё на место. Контрольный замер напряжения показал 14,2 В. После того случая два раза в неделю стабильно измеряю напряжение. Прошло более года, пока всё в норме.

К сожалению, ВАЗ 2107 никак нельзя назвать надёжным автомобилем. Но у него всё же есть одно преимущество — простота конструкции. Поэтому совсем необязательно обращаться к специалистам при возникновении мелких неисправностей.

  • Автор: Александр Смирнов
