Схема зарядки ваз 2107 инжектор. Схема зарядки ВАЗ 2107 инжектор: устройство, принцип работы, подключение

Генератор ВАЗ 2107 с инжектором является трехфазной электромашиной с электромагнитным возбуждением, выдающим постоянный ток до 80 — 90 Ампер в зависимости от конструкции.

В состав устройства входит:

• статор;
• ротор;
• две крышки из алюминиевого сплава;
• встроенный выпрямитель;
• два подшипника;
• трехуровневый регулятор напряжения.

Расположен агрегат справа от двигателя, и крепится  двумя болтами к кронштейну силового агрегата. Приводится в действие через ременную передачу от шкива коленвала. Электрическая схема на разных моделях может отличаться расположением деталей.

Принцип работы агрегата и контрольной лампы заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генераторное устройство преобразовывает механическую энергию, которая появляется при вращении коленвала в электрическую. Полученная электроэнергия необходима для питания бортовой сети и подзарядки АКБ. Переменный ток преобразовывается в постоянный ток силой 80 Ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания, напряжение проходит через лампу контроля, достигает трехуровневого регулятора, а далее попадает на обмотку возбуждения.

Данный процесс можно наглядно представить в виде схемы:

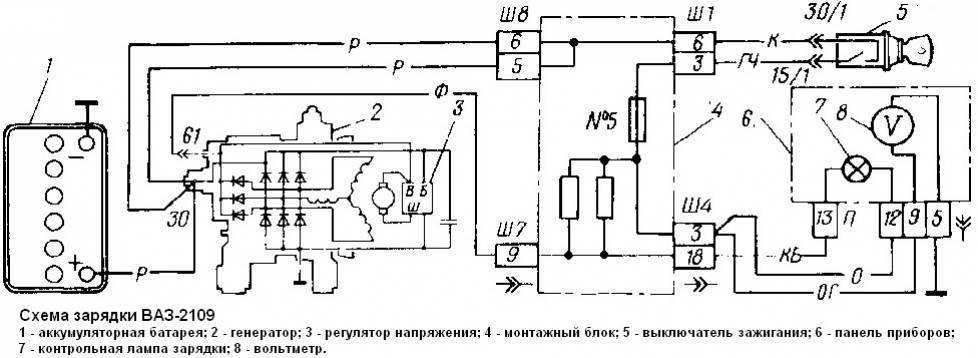

На схеме основные детали бортовой сети помечены следующими цифрами:

1. Аккумулятор.
2. Генераторная установка.
3. Монтажный блок.
4. Замок зажигания.
5. Вольтметр для измерения напряжения.
6. Лампа, контролирующая зарядку батареи аккумулятора.

Питание идет от трех диодов, которые расположены в выпрямительном блоке. Если после включения зажигания, контрольная лампочка не гаснет, то это значит, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические характеристики генератора: при напряжении 13 В максимальный ток составляет 55/80 Ампер (автор видео — Владимир Загривый).

Если напряжение не соответствует норме, то причиной может быть:

• короткое замыкание, возникшее в сети;
• неисправность АКБ;
• поломки в трехуровневом регуляторе напряжения;
• неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения ремня привода, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить зарядку аккумулятора и срок его годности. Так как генераторы 37.3701 и Г222, установленные на ВАЗ 2107 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Руководство по подключению генератора своими руками

Причиной замены генератора ВАЗ 2107 с инжектором или карбюратором могут стать:

• сгоревшие обмотки;
• возникшее межвитковое замыкание;
• механическое повреждение корпуса;
• неисправность трехуровневого регулятора и др.

Процедура замены генератора состоит из снятия, установки и подключения.

1. В первую очередь обесточиваем авто, сняв отрицательную клемму с аккумулятора.
2. Отсоединяем разъем от генераторной установки.

   Отсоединение разъема от агрегата

3. Сняв защитный чехол, нужно Ключом на «10» отсоединить клемму и снимаем провод.
4. Ослабив крепление генератора, нужно демонтировать приводный ремень.
5. С помощью ключа на «17» откручиваем гайки и демонтируем регулировочную планку.
6. Открутив нижнюю крепежную гайку вынимаем болт и втулку.
7. Демонтируем генератор.

Монтируется генераторная установка в обратной последовательности. Перед установкой агрегата нужно хорошо изучить схему подключения генератора 2107 с инжектором или карбюратором, а также схему электрических соединений. При этом нужно обратить внимание на отличие 37.3701 от Г222.

После установки нужно отрегулировать натяжение ремня. Чтобы отрегулировать натяжение ремня, нужно ослабить два болта крепления агрегата. Воспользовавшись монтировкой, следует натянуть ремень и зафиксировать его в таком положении с помощью гайки на регулировочной пластине. Затем нужно поверить степень натяжения. Для этого нужно нажать на ремень в промежутке между шкивами.

Прогиб должен находиться в передах от 10 до 17 мм. Процедуру следует повторять, пока не будет достигнуто нужное значение. После натяжения все гайки крепления окончательно затягиваются. На этом подключение агрегата можно считать оконченным.

Современные автомобили оснащены большим количеством электроники, поэтому генератор должен быть мощный, чтобы обеспечивать питанием бортовую сеть и работу элементов сети. Поэтому нужно тщательно следить за его техническим состоянием.

Видео «Снятие генератора с моделей ВАЗ 2101-2107»

В этом видео от Никиты Шурикова демонстрируется, как снять генераторную установку своими руками с вазовской классики.

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (60.00%)

Нет (40.00%)

Почему плохо заряжается ВАЗ 2107

Винты на клеммах аккумулятора должны быть затянуты максимально надежно.

Но перед этим считаю необходимым рассказать о мерах предосторожности и некоторых правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не горит, приборы управления не работают.

Напряжение упадет до уровня 13,3 — 13,8 В. Если да, то у вас исправный аккумулятор и рабочий генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой, решил проверить как работает гена с устройством Black&Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании, если лампочка горит, то щетки и обмотка возбуждения скорее всего в норме (ну возможно виток в роторе или коротит, но тогда светит ярче). Именно поэтому следует хоть немного знать, как можно проверить диоды в генераторе с помощью обычного тестера.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6. …

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не отключится, аккумулятор может закипеть и выйти из строя.

Для этого необходимо обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «В» падает ниже нижнего предела регулирования напряжения РН (скажем — 13,5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Значение напряжения не должно изменяться более чем на 0,5В.

Если сопротивление вообще не показывает, то в обмотке имеется обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли корпус регулятора соединен с массой через крепежные винты. Это связано с тем, что аккумуляторная батарея разрядилась до нуля и требует времени для перезарядки.

Аккумуляторы содержат токсичные и высококоррозионные кислоты. Кроме того, аккумулятор нельзя отключать от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора сядет, а ты просто посадишь аккумулятор и заглохнешь на трассе. В некоторых автомобилях необходимо тщательно следить за затяжкой проводов на клеммах амперметра, по которым проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. Не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора к аккумулятору. Любое другое поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и проблемах с диодным мостом или статором. Для пайки используйте припой ПОС-40. После пропитки статора ГФ-95 лаку необходимо дать стечь лаку в течение получаса и просушить статор в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то короткое замыкание или плохие контакты, но это уже материал для отдельной статьи. Он должен быть не менее 4,5 мм.

В любом автомобиле, в том числе и ВАЗ 2107, без электрического тока не обойтись. Каждый узел, питающийся от аккумулятора, имеет разную потребляемую мощность и силу тока. Но, при таких перепадах напряжения двигатель не мог бы работать стабильно и слаженно, поэтому, чтобы максимально выровнять ток, применяют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107 находится в моторном отсеке, на правом крыле, рядом с ближним и дальним светом. Его назначение — стабилизация энергии, под максимально допустимой для всех электроприборов .

Если генератор работает без этого устройства, то в электрической цепи сила тока будет колебаться в пределах от 10 до 30 вольт. Учитывая, что все устройства рассчитаны на 12 — 15 Вольт, можно сделать только один вывод: без регулятора все устройства практически моментально сгорят. Кроме того, расплавится проводка, и может произойти короткое замыкание или, что еще хуже, возгорание автомобиля.

Во избежание таких неприятных последствий на все автомобили ВАЗ, в том числе и на модель 2107, устанавливается реле, отвечающее за отсутствие скачков напряжения.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно упустить, так как оно давно не используется на автомобилях ВАЗ.

На сегодняшний день наиболее популярным является регулятор напряжения электронного типа. В его конструкцию входит обмотка, состоящая из 1300 витков провода. Во время работы он намагничивает металлический сердечник.

Заводской показатель сопротивления, в этом реле, 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным компонентом устройства, отвечающего за стабилизацию напряжения, являются резисторы. В процессе работы в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтобы закрепить и подключить это устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в корпусе генератора. Провода, идущие от устройства, необходимо просунуть в это отверстие и соединить таким образом, чтобы трехуровневый регулятор и блок управления им, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть следующий вопрос: «почему это устройство называется «трехуровневым»?» Ответ прост: при его работе есть три стандартных режима работы: минимальный (13,72 В), средний (14,26 В) и максимальный (14,75 В).

Трехуровневый тип отличается от электронного своим назначением. На ВАЗ 2107 есть такая проблема как: в морозы аккумулятор не держит заряд, а генератор его не заряжает. Итак, чтобы устранить эту проблему, используется регулятор такого типа.

Итог

Поскольку классика ВАЗ уже достаточно устарела, проблем с проводкой и перепадов напряжения не избежать. Так что, чтобы потом избежать серьезных последствий, используйте регуляторы напряжения.

Причем для нормальной работы двигателя, как в мороз, так и в жару, рекомендуется устанавливать сразу два варианта устройства: трехступенчатое и электронное. Тогда у вашего автомобиля не будет проблем с пропавшей искрой или сгоревшими деталями.

В машине два источника энергии. Аккумулятор и генератор. Причем генератор является основным, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать питание от аккумулятора. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге. При этом фары не должны быть включены, печка должна быть выключена, и, желательно, температура окружающего воздуха должна быть низкой, а обороты должны быть постоянными, чтобы не включался вентилятор радиатора. И батарея будет полностью заряжена. Только в этом случае вся энергия будет уходить в «искру».

Если нет заряда АКБ при работающем двигателе ВАЗ 2107 (инжектор), причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюраторный) стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюратор у вас или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что сгорели мосты выпрямителя (диод), обмотка и многие другие причины.

Восьмигенератор 5142.3771 устанавливается на ВАЗ 2107 (инжектор). Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует большего энергопотребления, он современнее и имеет большую удельную мощность. На рисунке изображен генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

• Если у генератора есть входное напряжение, то это еще не доказывает, что поврежден именно он и нет выходного тока. Ведь диоды подают ток на обмотку возбуждения генератора. При этом на приборной панели будет гореть лампочка заряда аккумулятора.
• Также стоит измерить напряжение в сети тестером. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
• Следует проверить ремень генератора, точнее его натяжение. Если он слабо натянут, то вместо вращения ротора генератора ремень сам скользит по нему, так как контакта нет.
• Вышло из строя реле зарядки генератора. Об этом нужно говорить отдельно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача стабилизировать выходное напряжение. Несколько лет назад были реле, которые впрессовывались в печатную плату, располагались под приборной панелью, были неразборными. Реле обозначено стрелкой на рисунке. В обиходе из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатная плата с успехом заменяется полупроводниковым реле. Размеры меньше, проблем с установкой нет.

Как проверить исправность реле зарядки?

Для этого:

• открыть капот;
• запустить двигатель;
• С помощью вольтметра измеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение выше 14,8 В или ниже 13,2 В, колеблется за этими пределами — неисправно реле зарядки.

Какие причины могут повредить реле зарядки?

Всего два, не считая грубых поломок корпуса генератора:

• «Плановый» износ щеток, являющихся графитовыми электродами. При этом контакт постепенно нарушается и полностью исчезает. В результате на обмотку возбуждения генератора не поступает ток, и он не работает;
• Произошло короткое замыкание в самой электроцепи, при этом выходной ток на генератор и аккумулятор есть, но выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и какой бы формы и цвета не была «таблетка», к ней из корпуса генератора выходит желтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом поговорим в следующий раз. При этом помните, что если вы снимаете генератор, то либо вы: обладаете приличными познаниями в электротехнике, либо вам есть кому его отдать. Третьего не дают, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется сбрасывать клемму аккумулятора на различные «проверки» при работающем двигателе, и специально подпускать для этой цели к капоту посторонних людей. Это очень вредно для электронных «мозгов».
2. Любителям «прикурить» желательно уметь сказать твердое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых автомобилях на морозе, пока салон холодный, нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока от генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Очередная причина для любителей ехать на мойку на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, зарядки нет. Выход – прогреть любым мощным феном.

Самое неприятное, что может случиться с автомобилем – это поломка в пути. Такая ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едете домой после тяжелого трудового дня и на полпути вдруг двигатель автомобиля глохнет. Рука тут же тянется к замку зажигания, поворачиваешь ключ, но вместо звука работающего стартера слышишь гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает подобные «сигналы», то, скорее всего, виновником непредвиденной ситуации является недостаточный заряд аккумулятора.

Работа системы зарядки в штатном режиме

При запуске двигателя аккумулятор разряжается, и для восстановления затраченной энергии в автомобиле установлен генератор. При нормальной работе генератора и регулятора напряжения, в бортовую сеть автомобиля подается постоянное напряжение, которое колеблется в пределах от 13,6 до 14,2 В. Ниже приведена принципиальная схема блока питания «классика»:

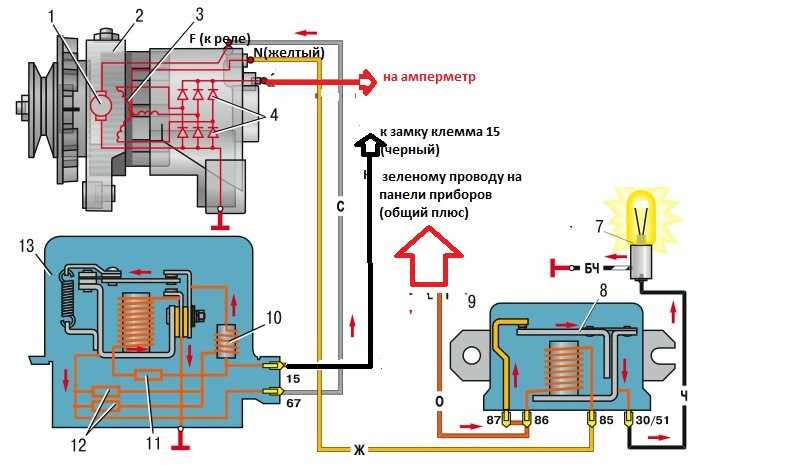

Данная схема работает следующим образом:

При отключении твердая рука водителя поворачивает ключ зажигания, напряжение от аккумулятора поступает на катушку реле зажигания поз. 14. Из-за возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При работающем и заряженном аккумуляторе напряжение равно 12 вольт. Если с предохранителем все в норме, напряжение подается в бортовую сеть автомобиля и далее делится между потребителями. Но нас интересует только схема генератора и индикаторная лампа зарядки аккумулятора, поэтому опишем эти схемы подробно.

Итак, напряжение попало на лампочку индикатора заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Далее напряжение поступает на клемму Ш5 и проходя через монтажный блок поз. 10 идет на клемму Ш10 (верхний разъем на рисунке). С разъема Ш10 напряжение поступает на клемму «61», расположенную непосредственно на генераторе. С клеммы «61» напряжение поступает к двум потребителям:

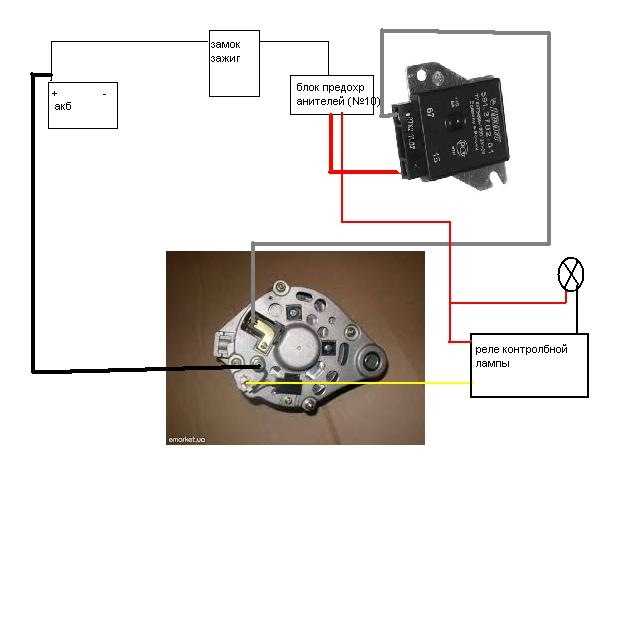

1 — регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения генератор запускается. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, поступающее на диодный блок.

При достижении напряжения 12 Вольт (на выходе диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумуляторной батареи

Первым признаком неисправности системы подзарядки аккумуляторной батареи является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не менее 800 об/мин). Вторым индикатором, по работе которого можно судить о исправности системы, является стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленого диапазона, то берем тестер и проводим ручную диагностику. К сожалению у отечественных автомобилей семейства ВАЗ «классика», как правило, проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание непредвиденных поломок рекомендуем самостоятельно проверить работоспособность генератора с помощью тестера.

Кстати, проверка работы с генератором с помощью обычного тестера — самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем в руки мультиметр (тестер) и открываем капот нашей машины. Наша цель измерить напряжение на клеммах аккумулятора при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5…14,2 Вольта.

Еще раз, во избежание повреждения электронных компонентов автомобиля, НЕ ОТСОЕДИНЯЙТЕ клеммы от аккумулятора при работающем двигателе.
Если в процессе диагностики вы обнаружили проблемы с подзарядкой аккумулятора, то переходите к следующему разделу нашей статьи.

Устранение неисправности

Самая распространенная проблема, которая может привести к неполному заряду аккумулятора, это банальное окисление клемм или места соединения троса с массой автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение все же не «вернулось» продолжаем поиск.

Этап второй … Тем же тестером измеряем напряжение на клемме «30» (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений\ на клеммах аккумулятора, то проблема кроется либо в окислении самой «30» клеммы, либо в обрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на клеммах аккумулятора в норме, стрелка вольтметра на своем месте, но аккумулятор очень быстро разряжается. Причина такой поломки кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора; при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы щетки генератора изнашиваются практически до нуля, поэтому если описанные выше советы вам не помогли, проверяем длину щеток, если их длина меньше 5 см, меняем полный щеточный узел.

Этап пятый … Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Шестая ступень … Проверка обмоток генератора.

Причины плохой зарядки аккумулятора ваз 2107. Почему генератор не заряжает автомобильный аккумулятор? Как определить отсутствие заряда аккумулятора

Если на ВАЗ-2107 нет зарядки, то вся бортовая сеть питается от аккумулятора. В этом случае генератор вообще не будет работать. Но недостаток аккумуляторной батареи в том, что она недолговечна. И если вдруг вышел из строя генератор или цепь его заряда, неисправность необходимо устранить как можно быстрее. В противном случае вы рискуете продолжить движение на эвакуаторе или эвакуаторе. Для того, чтобы понять причину отсутствия зарядки, нужно знать хотя бы теорию работы генераторной установки на автомобиле.

Что такое генератор

Чтобы запустить двигатель и обеспечить его правильную работу, необходимо обеспечить всю электрическую систему постоянным напряжением. Если говорить конкретно о причинах, почему на ВАЗ-2107 нет зарядки, то нужно учитывать, что этому автомобилю необходимо напряжение 12 В. Автомобиль заводится стартером – это мощный электродвигатель, который крутит коленвал. Генератор не работает при неработающем двигателе.

Как только коленвал начинает вращаться, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля. А если на ВАЗ-2107 нет зарядки, то либо нет напряжения на обмотке ротора, либо вращение. Магнитное поле создается обмоткой возбуждения, расположенной на роторе. На нем находится шкив, который соединен с коленчатым валом ребристым ремнем (на инжекторных автомобилях) и клиновидным ремнем (на карбюраторных) с коленвалом.

Регулятор напряжения

И самое главное, лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне — в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают следующие исполнения:

1. Механический — работа на электромагнитных реле.
2. Электромеханические — работа на электромагнитных реле и разновидность комбинированной схемы.
3. Электронные регуляторы — состоят из одного кристалла, на котором выполнена схема включения. По сути, это один большой силовой ключ, позволяющий коммутировать поддерживать необходимый уровень напряжения.

Поломки, приводящие к пропаданию зарядки

А теперь разберемся, почему может пропадать зарядка на генераторе. ВАЗ-2107 имеет простую конструкцию, в системе питания нет ничего сложного.

Крупные поломки:

1. Поломка регулятора напряжения.
2. Обрыв ремня привода генератора.
3. Плохой контакт или обрыв проводов, питающих обмотку возбуждения.

Для того, чтобы восстановить работоспособность генераторной установки, необходимо разобраться, в чем могут быть причины поломки. Если на ВАЗ-2107 нет зарядки, нужно тщательно ее диагностировать.

Как понять, что нет зарядки

Первый признак того, что пропала зарядка — загорается лампочка на панели приборов. Стрелка вольтметра может не реагировать (если таковой, конечно, есть на машине). Но самый надежный способ определить поломку – это проверить напряжение непосредственно на клеммах генератора.

При работающем двигателе напряжение должно быть 13,6-14,2 В. В случае отсутствия зарядки аккумулятора напряжение будет 12 В и ниже. Во избежание повреждения регулятора напряжения не снимайте клеммы с аккумулятора при работающем двигателе.

Следует отметить, что слишком высокое или низкое напряжение вредно для аккумулятора. Он либо полностью разряжен (это приводит к тому, что запустить двигатель невозможно, так как стартер не вращается), либо заряжен (в этом случае из банок выкипает электролит). Разумеется, все эти негативные явления приведут к выходу из строя аккумулятора.

Что нужно починить?

В том случае, если пропала зарядка на ВАЗ-2107, нужно как можно быстрее приступить к ремонту. Возить с собой весь инструмент и оборудование невозможно, но минимальный набор все же стоит иметь в бардачке или багажнике.

В частности, необходимо иметь следующий набор инструментов:

1. Прибор для измерения напряжения (мультиметр).
2. Лампа на 12 вольт и мощностью не более 3 ватт.
3. Отвертки — плоские и крестообразные.
4. Канцелярский нож для зачистки проводов.
5. Плоскогубцы.
6. Наждачная бумага.

Со всем этим набором инструментов можно приступать к ремонту. К счастью, на ВАЗ-2107 своими руками сделать это достаточно просто.

Устранение поломок

Первым делом нужно проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть любыми – даже простой обрыв ремня. Со временем он изнашивается и приходит в негодность. На «семерках» ремень также приводит в движение помпу охлаждающей жидкости. И если ремень вдруг оборвется, то это видно по тому, что температура антифриза в блоке двигателя моментально повысится.

В том случае, если контрольная лампочка в приборной панели не горит, а напряжение в бортовой сети в норме, но зарядки по-прежнему нет, можно искать причину данного явления в клеммах и контактах, соединяющих провода. Снимите клеммы с аккумулятора, чтобы очистить их. Очень часто они покрыты слоем окислов, препятствующих проведению тока. Результат — большое падение напряжения. Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, соединяющей кузов, блок двигателя и минусовую клемму аккумулятора.

Более сложные поломки

В том случае, если при работе двигателя в бортовой сети напряжение в пределах нормы, а при повышении нагрузки сразу падает, то можно говорить о том, что ремень генератора очень слабо натянут. Довольно часто на малых скоростях ремень даже начинает свистеть. Следует отметить, что при нормальном натяжении ремня провис должен быть не более 17 мм. При этом усилие должно быть не более 10 кгс. В том случае, если ремень сильно ослаблен, его необходимо подтянуть. Если вы не можете вытащить его, вы должны установить новый.

Но слишком сильно натягивать ремень тоже нельзя — это приведет к тому, что на подшипники будет действовать чрезмерная нагрузка. Это приведет к выходу из строя подшипников помпы, генератора. Довольно часто причиной пропадания зарядки является пробой одного или нескольких диодов выпрямительного моста. Бывает и так, что прорывается обмотка ротора или статора. Для проверки этих пунктов генераторная установка должна быть полностью разобрана.

Диагностика генератора

Для того, чтобы проверить диоды, нужно воспользоваться мультиметром или контрольной лампой. С помощью мультиметра можно измерить сопротивление полупроводников в закрытом состоянии. Для того чтобы провести диагностику устройств с помощью лампы, нужно отсоединить плюсовую клемму от аккумуляторной батареи. Один провод необходимо подключить к плюсовой клемме аккумулятора, а другой к трем болтам выпрямительного диода.

После этого нужно проделать аналогичную операцию с выключенной минусовой клеммой (и включенной плюсовой). В том случае, если лампа начала загораться, это может свидетельствовать о пробитии соответствующих диодов. Оптимальный вариант — установить новый блок диодов. Но в целях экономии можно заменить только те, которые вышли из строя.

Главное условие ремонта — делать все аккуратно. Ток в этом узле проходит большой, поэтому слабая изоляция приведет к образованию искрового промежутка, что вызовет выход из строя не только полупроводников, но и обмоток генератора. Если на ВАЗ-2107 горит зарядка, то это может свидетельствовать о выходе из строя одного из нескольких узлов.

Нет зарядки — основные причины и устранение неполадок

Владельцам классики ВАЗ часто приходится сталкиваться с проблемой, когда нет зарядки на 2106. Причины, приводящие к такой проблеме, могут быть самые разные, и скорее всего их невозможно здесь перечислить полностью, поэтому перечислим хотя бы самые частые.

1. Изношены щетки генератора ВАЗ 2106. Если щетки недостаточно длинные, это может привести к ситуации, когда аккумулятор ВАЗ 2106 не заряжается, либо когда зарядка слишком слабая. Поэтому, если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки автогенератора ВАЗ 2106 и при необходимости заменить их. Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Плохая зарядка аккумулятора также может быть вызвана перегоранием диодов выпрямителя, так как генератор не может полностью зарядить аккумулятор. Для проверки нужно продиагностировать диодный мост и при необходимости заменить его.

3. Реле зарядки вышло из строя. Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого может быть и поломка реле зарядки. Как правило, если пропадает зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, пока не будет заменена эта электрическая деталь. Кстати, надо сказать, что меняется он очень легко, так как крепится всего двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех вышеперечисленных деталей лампочка зарядки аккумулятора на автомобиле ВАЗ 2106 все еще горит, необходимо провести диагностику генератора и обязательно проверить его статор и ротор, при необходимости заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор ставится на свое «законное» место, возле двигателя, и его расположение необходимо зафиксировать с помощью шайбы и болта. После этого надевается нижняя крепежная гайка. Генератор подключается к ВАЗ 2106 двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя от провода, идущего от вывода обмотки статора, является отсутствие изоляционных блоков.

Гайка крепления проводов должна крепиться к выводу генератора, на вывод сверху надевается защитный резиновый колпачок. Далее на натяжную планку накручивается гайка крепления генератора. Затем ремень генератора надевается на коленчатый вал, шкив генератора и помпу. Усилена затяжка крепления генератора к штанге, расположенной под капотом. После этого следует поставить защитный щиток, аккуратно зафиксировав его с помощью 12 крепежных винтов. Вот и все, генератор установлен и после этого осталось только его проверить.

Бывает так, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка аккумулятора ВАЗ 2107. Отсутствие или плохой заряд определяется отключением одной из клемм при работающем двигателе. Если машина начинает глохнуть или двигатель работает нестабильно, то зарядки нет. Есть несколько причин, по которым генератор плохо заряжает или вообще не заряжает.

Из-за чего не заряжает генератор ВАЗ 2107?

1. Износ щеток генератора. Нормальная длина щеток генератора должна быть не менее 12 мм. Если при замерах их длина оказалась меньше номинальной, то щетки необходимо заменить новыми.
2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов также могут стать причиной недостаточной зарядки. Проверить состояние диодного моста можно с помощью простого тестера с лампой. Все диоды работают как проводники тока, только в одном направлении. Получается, что если поменять полярность подключения, лампа будет гореть или выключаться.
3. Возможно, на ВАЗ 2107 нет зарядки, потому что неисправно реле напряжения (таблетка) или, как его правильно называют, реле регулятора напряжения. Это маленькое устройство удерживает напряжение между 13 и 14 вольтами при разных оборотах генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеряется вольтметром при работающем двигателе), то можно смело констатировать неисправность реле. Если плохая зарядка аккумулятора ВАЗ 2107 вызвана этой причиной, то замените реле напряжения на новое. Но перед тем, как отправиться его покупать, рекомендуется взять с собой вольтметр и проверить работу реле прямо возле магазина, т. к. особенности зарядки аккумулятора на разных автомобилях индивидуальны и он может вам не подойти, находясь в хороший рабочий порядок. Кроме того, брак реле напряжения – весьма распространенное явление.
4. Разумнее было бы поставить эту причину на третье место, но поскольку для ее выявления требуются навыки электрика, она выделена отдельно. Бывает, но редко, что генератор дает слабый заряд из-за неисправности обмоток статора и ротора. Это могут быть: между замыканиями фаз или обрывом фазы. В этом случае рекомендуется поручить ремонт генератора квалифицированному электрику.

Добрый день, уважаемый читатель. В этой статье я максимально просто расскажу вам о принципе работы ВАЗ 2109.- Генератор 2114 и о причинах почему генератор не заряжается. Чтобы все было понятно обычному человеку, не изучавшему электротехнику, я не буду углубляться в физику происходящего и использовать научные термины, а объясню все как говорится «на пальцах». Итак, начнем!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор дает мало или вообще не дает зарядки, нужно понимать принцип его работы и знать, как он работает.

Генератор состоит из пяти основных частей, показанных на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) есть плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератор
2. напряжение диодного моста (9) служил на статор (6) генератор и в статоре
появляется магнитное поле
3. при запуске автомобиля двигатель с помощью ременной передачи проворачивает ротор (5) генератор
4. в роторе (5) вращающийся в магнитном поле генератор (6) появляется ток
5. ток снимается с ротора щетками (10) и через реле — регулятор (10) поставляется к автомобильному аккумулятору.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, необходимо проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: не приходит плюс от аккумулятора на диодный мост.

Причиной неисправности в таких случаях может быть сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы подключения, а если не поможет, то прозвонить провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случае двигатель вообще не заведется.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, при его исправности, прозваниваем обмотку статора. Для этого выберите на мультиметре режим прозвонки и приложите щупы к первому и второму контактам статора, а затем к первому и третьему.

Пункт третий: ремень генератора ВАЗ 2109- 2114.

На карбюраторной версии ВАЗ стоял тонкий клиновой ремень, а на инжекторных моделях широкий ремень с жилками, но принцип работы от этого не меняется. Зарядка может идти плохо из-за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Также ремень может начать свистеть при включении энергопотребителей типа фар, обогрева стекол, вентилятора печки и т.д. Если вы слышите свист ремня, постарайтесь как можно скорее его заменить. это одна из причин почему ВАЗ 2109Генератор -2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть обрывов. Прозвоните его, прикрепив щупы мультиметра к дорожкам щеток.

Если якорь не звенит, его следует заменить.

Пункт пятый: щетки с реле — регулятором.

Щетки генератора ВАЗ 2109-2114 со временем стираются на дорожках якоря. Если их длина менее 5 миллиметров, то они не способны плотно прижаться к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем сотрутся щетки. Для проверки вам понадобятся:

• 12-вольтовая лампочка
• автомобильный аккумулятор
• две батарейки по 1,5 В
• несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже. При этом лампа должна гореть.

Теперь добавляем в схему две батарейки, как на картинке ниже. Свет должен быть выключен сейчас.

Если лампочка загорается в обоих случаях — реле — регулятор надо менять.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас остались вопросы — оставляйте их в комментариях!

В статье вы узнаете о случаях, когда автомобильный генератор не заряжает аккумулятор. Поломка не из приятных, но ее можно исправить достаточно быстро. Для этого достаточно иметь в своем арсенале стандартный набор отверток и ключей, а также мультиметр – прибор для измерения электрических величин (сопротивления, напряжения, силы тока). Конечно, в случае каких-то специфических поломок можно полностью ограничиться визуальной диагностикой. Но обо всем будет сказано ниже. А теперь пришло время узнать, как демонтировать автомобильный генератор. После этого будет рассмотрена его разборка и диагностика всех узлов.

Что делать, если нет зарядки?

Итак, вы обнаружили, что на машине не заряжается генератор. Сразу необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель просто откажется работать, так как ему будет не хватать электрической энергии. Следовательно, емкость уменьшается; следовательно, становится невозможным провернуть стартер во время запуска двигателя. Обратите внимание, что если ваш генератор полностью исправен и работает в идеальном режиме, аккумулятор практически не нуждается в зарядке. Даже в морозы, несмотря на то, что емкость большинства аккумуляторов может падать, работающий генератор позволяет обеспечить уровень заряда всегда выше 60%. Но теперь нужно разобраться, почему генератор не дает зарядку и

Крупные неисправности

В том случае, если они начинают проявляться, необходимо в первую очередь обратить внимание на всю бортовую сеть. Возможен обрыв проводки, фиксирующей обмотку возбуждения генератора на установке. Обратите внимание, что генератор дает небольшую зарядку, если его мощность намного ниже суммарной мощности всех потребителей. Это происходит, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, светотехнику и прочие прибамбасы, не входящие в стандартную комплектацию. Это приводит к тому, что при работе двигателя внутреннего сгорания вся бортовая сеть питается не только от генератора, но и от аккумуляторной батареи. При этом батарея активно отдает свой заряд. Но в это время он не перезаряжается. Поэтому при тюнинге отечественных автомобилей обязательно обратите внимание на генераторную установку. Желательно, чтобы был запас хода. Только в этом случае вы обеспечите максимально полную зарядку аккумулятора, а также идеальную работу всех потребителей.

Алгоритм поиска поломок

Итак, теперь подробнее о том, как производится поиск всех неисправностей генератора. Ведь для вас важна главная причина. Генератор не заряжается — это всего лишь симптом. В том случае, если автомобиль штатной комплектации, у вас нет лишних потребителей электрической энергии, можно смело приступать к диагностике самого генератора. В том же случае, если у вас есть дополнительные потребители электроэнергии, их необходимо на время отключить. Причем отключаться нужно напрямую от бортовой сети, а не только кнопкой. Сначала измерьте обратный поток при остановленном двигателе. Вам важно узнать, расходуется ли электричество, пока автомобиль стоит на стоянке. Обратите внимание, что в это время будильник должен быть отключен. К сожалению, в большинстве отечественных автомобилей присутствует небольшой ток утечки. Правда, она не способна посадить аккумулятор даже после нескольких недель стоянки. После этого необходимо подключить всех потребителей электроэнергии. Аналогично проверяют герметичность с подключенными потребителями. В том случае, если ток утечки очень большой, ищите причину поломки не в генераторе или аккумуляторной батарее, а в любом устройстве, подключенном к бортовой сети автомобиля. Это можно сделать методом исключения.

Если нет утечки тока в состоянии покоя

Гораздо хуже, если нет утечки тока на заглушенном двигателе, но это требует более тщательного осмотра генератора. Причин поломки может быть много. Часто отсутствует контакт или он очень слаб в щеточном узле. При этом, естественно, генератор не заряжает аккумулятор. Это происходит, когда щетки практически полностью изношены. Может присутствовать разрушение обмотки возбуждения. Возможно также, что в этой обмотке появляется короткое замыкание между витками. На роторе обмотка может быть замкнута на корпус. Подобные неисправности иногда присутствуют и в статоре. Он имеет три обмотки, которые также могут иметь обрывы, короткие замыкания или между витками. В том случае, если в блоке выпрямителя имеется один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать напряжение на своем выходе. И конечно, свое влияние способны оказывать различные механические воздействия. Например, растяжение приводного ремня. Обо всех этих поломках стоит поговорить подробнее.

Недостаточный контакт

Обратите внимание, что в случае замасливания или загрязнения щеток, а также колец на роторе контакт может исчезнуть кратковременно или навсегда. Возможно, износились пружины в щеткодержателе. С их помощью щетки прижимаются к кольцам на роторе. Следовательно, увеличивается сопротивление общей обмотки возбуждения, либо полностью разрывается электрическая цепь. В этом случае генератор дает слабый заряд или вообще перестает работать. Чтобы избавиться от этой проблемы, иногда можно просто протереть щетки безворсовой тканью. Желательно пропитать его разбавителем или бензином. Конечно, если щетки сильно изношены, их необходимо заменить. В том случае, если произошло окисление колец, необходимо очистить их стеклотканью.

Разрушение обмоток

Не очень приятно, если внезапно разрушится обмотка возбуждения. Если такая неисправность присутствует, то генератор не будет работать полностью, так как нет магнитного поля. Дело в том, что принцип работы любого генератора основан на наличии движущегося магнитного поля. Определить эту неисправность очень просто. Во-первых, если вы прикоснетесь к корпусу генератора во время работы, он будет слишком горячим. Во-вторых, на приборной панели загорится лампочка с нарисованным на ней аккумулятором. Сигнализирует об отсутствии зарядки аккумулятора. Вы также можете использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить величину сопротивления между кольцами. Но это далеко не все причины, по которым генератор плохо заряжается.

Замыкание между витками

Возникает при разрушении внешней изоляции провода, которым намотана обмотка. Обратите внимание, что при наличии межвиткового замыкания происходит чрезмерный нагрев обмотки. При этом ток, потребляемый обмоткой возбуждения, возрастает многократно. Для точной диагностики необходимо полностью разобрать генератор, а затем мультиметром измерить сопротивление катушки. Если оно отличается от эталонного, можно сделать вывод о коротком замыкании между витками обмотки.

Замыкание обмоток на корпус

В случае короткого замыкания обмотки именно на корпус генераторная установка перестает работать. Чаще всего короткое замыкание происходит в том месте, где расположены концы концов. Это места, где обмотка припаяна к контактным кольцам. Для проверки обмотки ротора нужно взять лампу с рабочим напряжением 220 вольт. Обратите внимание, что необходимо соблюдать все меры безопасности. Вам нужно будет подключить один провод от лампы к источнику питания. Подключите второй выход к токосъемному кольцу. Второй провод питания необходимо подключить к корпусу ротора. В случае короткого замыкания обмотки ротора на корпус лампочка обязательно сгорит. Если короткого замыкания нет, лампа не загорится. А если есть, то можно было бы понять причину, по которой генератор не заряжает аккумулятор.

Проблемы со статором

Аналогичные проблемы могут возникнуть с обмотками статора. В частности, при наличии не будет зарядки аккумулятора. Конечно, генератор может работать, но в аварийном режиме. Во-первых, его мощность сильно упадет. Во-вторых, аккумуляторы не будут заряжаться. В-третьих, происходит чрезмерный нагрев корпуса генератора. Также обмотка может замыкать на корпус. Чрезмерный нагрев, гудение, снижение мощности – все те признаки, которые присущи поломкам обмотки ротора. Проверка производится так же, как и в случае обмотки ротора. Все неисправные катушки должны быть заменены, чтобы произвести ремонт. Бывает даже, что в генераторах плюсовая клемма закрыта корпусом. Следовательно, короткое замыкание также происходит между клеммами аккумуляторной батареи. Это чревато пожаром. Разумеется, генератор в этом случае не заряжается.

Как снять генератор?

Вам понадобится следующий набор инструментов:

1. Монтажное лезвие.
2. Два ключа на 17, один на 10 и 13.
3. Тип WD-40.

Последнее крайне необходимо, если генератор давно не снимался, а на резьбе много ржавчины и грязи. Если это так, то обязательно за час до начала работы обработайте все соединения проникающей смазкой.
