Схема зарядного для телефона. Схема зарядного устройства для телефона: особенности, виды, принцип работы

Как работает схема зарядного устройства для телефона. Какие бывают типы схем зарядных устройств. Как самостоятельно собрать простое зарядное устройство для телефона. Какие основные неисправности встречаются в зарядных устройствах.

Принцип работы зарядного устройства для телефона

Зарядное устройство для телефона представляет собой преобразователь напряжения, который понижает сетевое напряжение 220В до безопасного уровня 5В, необходимого для зарядки аккумулятора мобильного устройства. Основные элементы схемы:

• Выпрямитель — преобразует переменное напряжение сети в постоянное
• Преобразователь — понижает выпрямленное напряжение до нужного уровня
• Стабилизатор — обеспечивает постоянство выходного напряжения
• Ограничитель тока — защищает от перегрузки и короткого замыкания

В качестве преобразователя чаще всего используется импульсная схема на основе высокочастотного трансформатора. Это позволяет сделать зарядное устройство компактным и эффективным.

Основные виды схем зарядных устройств

Существует несколько основных типов схем зарядных устройств для телефонов:

1. Линейный стабилизатор

Простейшая схема на основе линейного стабилизатора напряжения. Отличается низкой эффективностью и большим тепловыделением. Применяется в дешевых зарядках.

2. Импульсный преобразователь

Наиболее распространенная схема с высоким КПД. Использует высокочастотный трансформатор для понижения напряжения. Компактна и эффективна.

3. Резонансный преобразователь

Усовершенствованная импульсная схема с мягким переключением силовых транзисторов. Обладает минимальными потерями и электромагнитными помехами.

Схема простого зарядного устройства своими руками

Для самостоятельной сборки простого зарядного устройства понадобятся следующие компоненты:

• Понижающий трансформатор 220В/9В
• Диодный мост
• Конденсатор 1000-2200 мкФ
• Стабилизатор напряжения LM7805
• Два светодиода
• Резисторы 330 Ом — 2 шт

Схема собирается по следующему алгоритму:

1. Напряжение сети подается на первичную обмотку трансформатора
2. Со вторичной обмотки напряжение поступает на диодный мост
3. Выпрямленное напряжение сглаживается конденсатором
4. Стабилизатор LM7805 понижает напряжение до 5В
5. Светодиоды с резисторами служат индикаторами

Данная схема проста в исполнении, но имеет низкий КПД. Подходит для зарядки телефонов с током потребления до 500 мА.

Типовые неисправности зарядных устройств

Наиболее распространенные поломки зарядных устройств для телефонов:

• Обрыв шнура питания или USB-кабеля
• Неисправность диодного моста или стабилизатора
• Выход из строя силового транзистора в импульсных схемах
• Пробой конденсаторов фильтра
• Неисправность микросхемы контроллера

При выходе зарядного устройства из строя рекомендуется обратиться в сервисный центр. Самостоятельный ремонт может быть опасен из-за наличия высокого напряжения.

Схема автомобильной зарядки для телефона

Для зарядки телефона от бортовой сети автомобиля 12В используются специальные схемы. Основные элементы:

• Импульсный преобразователь на микросхеме MC34063
• Входной фильтр от помех бортовой сети
• Защита от переполюсовки и перенапряжения
• Стабилизатор выходного напряжения 5В
• Индикация режимов работы

Такая схема позволяет получить стабильное напряжение 5В для зарядки телефона при изменении напряжения бортовой сети автомобиля от 9 до 16В.

Выбор зарядного устройства для телефона

При выборе зарядного устройства следует обратить внимание на следующие параметры:

• Выходное напряжение — должно составлять 5В
• Выходной ток — от 1А для быстрой зарядки современных смартфонов
• Наличие защиты от короткого замыкания и перегрузки
• Компактные размеры и небольшой вес
• Качество изготовления и надежность конструкции

Рекомендуется выбирать зарядные устройства проверенных производителей, имеющие необходимые сертификаты. Это обеспечит безопасность использования и долгий срок службы.

Перспективные схемы зарядных устройств

Современные тенденции в разработке зарядных устройств для мобильных телефонов:

• Применение GaN-транзисторов для повышения эффективности
• Интеллектуальные схемы с микроконтроллерным управлением
• Беспроводные зарядные устройства на основе магнитной индукции
• Технология быстрой зарядки с повышенным выходным напряжением
• Многопортовые зарядные устройства с динамическим распределением мощности

Развитие технологий позволяет создавать все более компактные, эффективные и функциональные зарядные устройства для мобильных телефонов.

Схема импульсного стабилизатора для зарядки телефона

Схема импульсного стабилизатора ненамного сложнее трансформаторного, но она более сложная в настройке. Поэтому недостаточно опытным радиолюбителям, не знающим правил работы с высоким напряжением (в частности, никогда не работать в одиночку и никогда не настраивать включенное устройство двумя руками — только одной!), не рекомендую повторять эту схему.

Принципиальная схема

На рис. 1. представлена электрическая схема импульсного стабилизатора напряжения для зарядки сотовых телефонов (зарядное йстройство для телефона).





Рис. 1. Электрическая схема импульсного стабилизатора напряжения для зарядки сотовых телефонов.

Схема представляет собой блокинг-генератор, реализованный на транзисторе VT1 и трансформаторе Т1. Диодный мост VD1 выпрямляет переменное сетевое напряжение, резистор R1 ограничивает импульс тока при включении, а также выполняет функцию предохранителя. Конденсатор С1 необязателен, но благодаря ему блокинг-генератор работает более стабильно, а нагрев транзистора VT1 чуть меньше (чем без С1).

При включении питания транзистор VT1 слегка приоткрывается через резистор R2, и через обмотку I трансформатора Т1 начинает течь небольшой ток. Благодаря индуктивной связи, через остальные обмотки также начинает протекать ток.

На верхнем (по схеме) выводе обмотки II положительное напряжение небольшой величины, оно через разряженный конденсатор С2 приоткрывает транзистор еще сильней, ток в обмотках трансформатора нарастает, и в итоге транзистор открывается полностью, до состояния насыщения.

Через некоторое время ток в обмотках перестает нарастать и начинает снижаться (транзистор VT1 все это время полностью открыт). Уменьшается напряжение на обмотке II, и через конденсатор С2 уменьшается напряжение на базе транзистора VT1.

Он начинает закрываться, амплитуда напряжения в обмотках уменьшается еще сильней и меняет полярность на отрицательную. Затем транзистор полностью закрывается. Напряжение на его коллекторе увеличивается и становится в несколько раз больше напряжения питания (индуктивный выброс), однако благодаря цепочке R5, С5, VD4 оно ограничивается на безопасном уровне 400…450 В.

Благодаря элементам R5, С5 генерация нейтрализуется не полностью, и через некоторое время полярность напряжения в обмотках снова меняется (по принципу действия типичного колебательного контура). Транзистор снова начинает открываться. Так продолжается до бесконечности в цикличном режиме.

На остальных элементах высоковольтной части схемы собраны регулятор напряжения и узел защиты транзистора VT1 от перегрузок по току. Резистор R4 в рассматриваемой схеме выполняет роль датчика тока. Как только падение напряжения на нем превысит 1…1,5 В, транзистор ѴТ2 откроется и замкнет на общий провод базу транзистора VT1 (принудительно закроет его). Конденсатор C3 ускоряет реакцию ѴТ2. Диод VD3 необходим для нормальной работы стабилизатора напряжения.

Стабилизатор напряжения собран на одной микросхеме— регулируемом стабилитроне DA1.

Для гальванической развязки выходного напряжения от сетевого используется оптрон ѴО1. Рабочее напряжение для транзисторной части оптрона берется от обмотки II трансформатора Т1 и сглаживается конденсатором С4.

Как только напряжение на выходе устройства станет больше номинального, через стабилитрон DA1 начнет течь ток, светодиод оптрона загорится, сопротивление коллектор-эмиттер фототранзистора ѴО1.2 уменьшится, транзистор ѴТ2 приоткроется и уменьшит амплитуду напряжения на базе VT1.

Он будет слабее открываться, и напряжение на обмотках трансформатора уменьшится. Если же выходное напряжение, наоборот, станет меньше номинального, то фототранзистор будет полностью закрыт и транзистор VT1 будет «раскачиваться» в полную силу. Для защиты стабилитрона и светодиода от перегрузок по току, последовательно с ними желательно включить резистор сопротивлением 100…330 Ом.

Налаживание

Первый этап, первый раз включать устройство в сеть рекомендуется через лампу 25 Вт, 220 В, и без конденсатора С1. Движок резистора R6 устанавливают в нижнее (по схеме) положение. Устройство включают и сразу отключают, после чего как можно быстрей измеряют напряжения на конденсаторах С4 и С6.

Если на них есть небольшое напряжение (согласно полярности!), значит, генератор запустился, если нет— генератор не работает, требуется поиск ошибки на плате и монтаже. Кроме того, желательно проверить транзистор VT1 и резисторы R1, R4.

Если все правильно и ошибок нет, но генератор не запускается, меняют местами выводы обмотки II (или I, только не обоих сразу!) и снова проверяют работоспособность.

Второй этап: включают устройство и контролируют пальцем (только не за металлическую площадку для теплоотвода) нагрев транзистора VT1, он не должен нагреваться, лампочка 25 Вт не должна светиться (падение напряжения на ней не должно превышать пары Вольт).

Подключают к выходу устройства какую-нибудь маленькую низковольтную лампу, например, рассчитанную на напряжение 13,5 В. Если она не светится, меняют местами выводы обмотки III.

И в самом конце, если все нормально работает, проверяют работоспособность регулятора напряжения, вращая движок подстроечного резистора R6. После этого можно впаивать конденсатор С1 и включать устройство без лампы-токоограничителя.

Минимальное выходное напряжение составляет около 3 В (минимальное падение напряжения на выводах DA1 превышает 1,25 В, на выводах светодиода— 1,5 В).

Если нужно меньшее напряжение, заменяют стабилитрон DA1 резистором сопротивлением 100…680 0м. Следующим шагом настройки требуется установка на выходе устройства напряжения 3,9…4,0 В (для литиевого аккумулятора). Данное устройство заряжает аккумулятор экспоненциально уменьшающимся током (от примерно 0,5 А в начале заряда до нуля в конце (для литиевого аккумулятора емкостью около 1 А/ч это допустимо)). За пару часов режима зарядки аккумулятор набирает до 80 % своей емкости.

Детали и конструкция

Особый элемент конструкции — трансформатор.

Трансформатор в этой схеме можно использовать только с разрезным ферритовым сердечником. Рабочая частота преобразователя довольно велика, поэтому для трансформаторного железа нужен только феррит. А сам преобразователь — однотактный, с постоянным подмагничиванием, поэтому сердечник должен быть разрезным, с диэлектрическим зазором (между его половинками прокладывают один-два слоя тонкой трансформаторной бумаги).

Лучше всего взять трансформатор от ненужного или неисправного аналогичного устройства. В крайнем случае его можно намотать самому: сечение сердечника 3…5 мм2, обмотка I— 450 витков проводом диаметром 0,1 мм, обмотка II— 20 витков тем же проводом, обмотка III— 15 витков проводом диаметром 0,6…0, 8 мм (для выходного напряжения 4…5 В). При намотке требуется строгое соблюдение направления намотки, иначе устройство будет плохо работать, или не заработает совсем (придется прикладывать усилия при налаживании — см. выше). Начало каждой обмотки (на схеме) вверху.

Транзистор VT1 — любой мощностью 1 Вт и больше, током коллектора не менее 0,1 А, напряжением не менее 400 В. Коэффициент усиления по току h31э должен быть больше 30. Идеально подходят транзисторы MJE13003, KSE13003 и все остальные типа 13003 любой фирмы. В крайнем случае, применяют отечественные транзисторы КТ940, КТ969.

К сожалению, эти транзисторы рассчитаны на предельное напряжение 300 В, и при малейшем повышении сетевого напряжения выше 220 В они будут пробиваться. Кроме того, они боятся перегрева, т. е. требуется их установка на теплоотвод. Для транзисторов KSE13003 и MJE13003 теплоотвод не нужен (в большинстве случаев цоколевка — как у отечественных транзисторов КТ817).

Транзистор ѴТ2 может быть любым маломощным кремниевым, напряжение на нем не должно превышать 3 В; это же относится и к диодам VD2, VD3. Конденсатор С5 и диод VD4 должны быть рассчитаны на напряжение 400…600 В, диод VD5 должен быть рассчитан на максимальный ток нагрузки.

Диодный мост VD1 должен быть рассчитан на ток 1 А, хотя потребляемый схемой ток не превышает сотни миллиампер — потому что при включении происходит довольно мощный бросок тока, а увеличивать сопротивление резистора R1 для ограничения амплитуды этого броска нельзя — он будет сильно нагреваться.

Вместо моста VD1 можно поставить 4 диода типа 1N4004…4007 или КД221 с любым буквенным индексом. Стабилизатор DA1 и резистор R6 можно заменить на стабилитрон, напряжение на выходе схемы будет на 1,5 В больше напряжения стабилизации стабилитрона.

«Общий» провод показан на схеме только для упрощения графики, его нельзя заземлять и (или) соединять с корпусом устройства. Высоковольтная часть устройства должна быть хорошо изолирована.

Элементы устройства монтируют на плате из фольгированного стеклотекстолита в пластмассовый (диэлектрический) корпус, в котором просверливают два отверстия для индикаторных светодиодов. Хорошим вариантом (использованным автором) является оформление платы устройства в корпус от использованной батареи типа А3336 (без понижающего трансформатора).

Литература: Андрей Кашкаров — Электронные самоделки.

Схема зарядного устройства для телефона

Количество мобильных средств связи, находящихся в активном пользовании, постоянно растет. К каждому из них идет зарядное устройство, поставляемое в комплекте. Однако далеко не все изделия выдерживают сроки, установленные производителями. Основные причины заключаются в низком качестве электрических сетей и самих устройств. Они часто ломаются и не всегда возможно быстро приобрести замену. В таких случаях требуется схема зарядного устройства для телефона, используя которую вполне возможно отремонтировать неисправный прибор или изготовить новый своими руками.

Основные неисправности зарядных устройств

Зарядное устройство считается наиболее слабым звеном, которым укомплектованы мобильные телефоны. Они часто выходят из строя из-за некачественных деталей, нестабильного сетевого напряжения или в результате обычных механических повреждений.

Наиболее простым и оптимальным вариантом считается приобретение нового прибора. Несмотря на различие производителей, общие схемы очень похожи друг на друга. По своей сути, это стандартный блокинг-генератор, выпрямляющий ток с помощью трансформатора. Зарядники могут отличаться конфигурацией разъема, у них могут быть разные схемы входных сетевых выпрямителей, выполненные в мостовом или однополупериодном варианте. Существуют различия в мелочах, не имеющих решающего значения.

Как показывает практика, основными неисправностями ЗУ являются следующие:

• Пробой конденсатора, установленного за сетевым выпрямителем. В результате пробоя повреждается не только сам выпрямитель, но и постоянный резистор с низким сопротивлением, который просто сгорает. В подобных ситуациях резистор практически выполняет функции предохранителя.
• Выход из строя транзистора. Как правило, многие схемы используют высоковольтные элементы повышенной мощности с маркировкой 13001 или 13003. Для ремонта можно воспользоваться изделием КТ940А отечественного производства.
• Не запускается генерация из-за пробоя конденсатора. Выходное напряжение становится нестабильным, когда поврежденным оказывается стабилитрон.

Практически все корпуса зарядных устройств являются неразборными. Поэтому во многих случаях ремонт становится нецелесообразным и неэффективным. Гораздо проще воспользоваться готовым источником постоянного тока, подключив его к нужному кабелю и дополнив недостающими элементами.

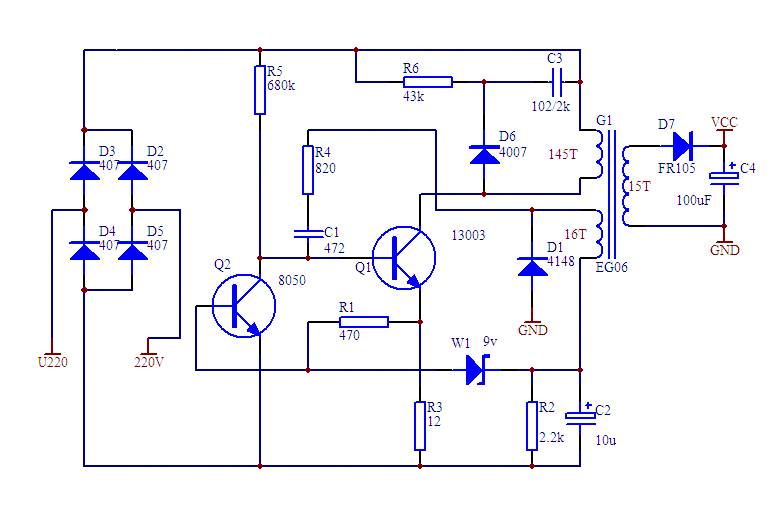

Простая электронная схема

Основой многих современных зарядных устройств служат наиболее простые импульсные схемы блокинг-генераторов, содержащие всего лишь один высоковольтный транзистор. Они отличаются компактными размерами и способны выдавать требуемую мощность. Эти устройства совершенно безопасны в эксплуатации, поскольку любая неисправность ведет к полному отсутствию напряжения на выходе. Таким образом, исключается попадание в нагрузку высокого нестабилизированного напряжения.

Выпрямление переменного напряжения сети осуществляется диодом VD1. Некоторые схемы включают в себя целый диодный мост из 4-х элементов. Ограничение импульса тока в момент включения производится резистором R1, мощностью 0,25 Вт. В случае перегрузки он просто сгорает, предохраняя всю схему от выхода из строя.

Для сборки преобразователя используется обычная обратноходовая схема на основе транзистора VT1. Более стабильная работа обеспечивается резистором R2, запускающим генерацию в момент подачи питания. Дополнительная поддержка генерации происходит за счет конденсатора С1. Резистор R3 ограничивает базовый ток во время перегрузок и перепадов в сети.

Схема повышенной надежности

В данном случае входное напряжение выпрямляется за счет использования диодного моста VD1, конденсатора С1 и резистора, мощностью не ниже 0,5 Вт. В противном случае во время зарядки конденсатора при включении устройства, он может сгореть.

Конденсатор С1 должен обладать емкостью в микрофарадах, равной показателю мощности всего зарядника в ваттах. Основная схема преобразователя такая же, как и в предыдущем варианте, с транзистором VT1. Для ограничения тока используется эмиттер с датчиком тока на основе резистора R4, диода VD3 и транзистора VT2.

Данная схема зарядного устройства телефона ненамного сложнее предыдущей, но значительно эффективнее. Преобразователь может стабильно работать без каких-либо ограничений, несмотря на короткие замыкания и нагрузки. Транзистор VT1 защищен от выбросов ЭДС самоиндукции специальной цепочкой, состоящей из элементов VD4, C5, R6.

Необходимо ставить только высокочастотный диод, иначе схема вообще не будет работать. Данная цепочка может устанавливаться в любых аналогичных схемах. За счет нее корпус ключевого транзистора нагревается гораздо меньше, а срок службы всего преобразователя существенно увеличивается.

Выходное напряжение стабилизируется специальным элементом – стабилитроном DA1, установленным на выходе зарядки. Для гальванической развязки задействован оптрон V01.

Ремонт зарядника своими руками

Обладая некоторыми знаниями электротехники и практическими навыками работы с инструментом, можно попытаться отремонтировать зарядное устройство для сотовых телефонов собственными силами. В первую очередь нужно вскрыть корпус зарядника. Если он разборный, потребуется соответствующая отвертка. При неразборном варианте придется действовать острыми предметами, разделяя зарядку по линии стыка половинок. Как правило, неразборная конструкция свидетельствует о низком качестве зарядников.

После разборки осуществляется визуальный осмотр платы с целью обнаружения дефектов. Чаще всего неисправные места отмечены следами от сгорания резисторов, а сама плата в этих точках будет более темной. На механические повреждения указывают трещины на корпусе и даже на самой плате, а также отогнутые контакты. Вполне достаточно загнуть их на свое место в сторону платы, чтобы возобновить поступление сетевого напряжения.

Нередко шнур на выходе устройства оказывается оборванным. Разрывы возникают чаще всего возле основания или непосредственно у штекера. Дефект выявляется путем прозвонки проводов и замеров сопротивления.

Если видимые повреждения отсутствуют, транзистор выпаивается и прозванивается. Вместо неисправного элемента подойдут детали от сгоревших энергосберегающих ламп. Все остальные делали – резисторы, диоды и конденсаторы – проверяются таким же образом и при необходимости меняются на исправные.

Схема автозарядки для телефона

Нашел на просторах интернета интересную схемку для зарядки мобильных устройств током 4-5 Ампер. Дальше копипаст

В качестве силового компонента использован мощный биполярный транзистор КТ818ГМ или любой другой аналогичной мощности. В качестве стабилитрона использован отечественный стабилитрон малой мощности с номинальным напряжением стабилизации 4,7-5 Вольт, максимальная величина стабилизируемого напряжения составляет 10 Вольт (стабилитрон КС147А). Можно использовать другой стабилитрон с аналогичным напряжением стабилизации.
Силовой компонент (транзистор) устанавливаем на теплоотвод, может наблюдаться тепловыделения.

Напряжение электролитического (1000мкФ, 16В) конденсатора подбирается на 16, 25 или 50 Вольт, емкость может отклонятся от указанного на 20% в ту или иную сторону.

Выходной ток такой зарядки напрямую зависит от используемого транзистора, в нашем случает ток порядка 4-5 Ампер, что более, чем достаточно для зарядки любых планшетных компьютеров.
Резистор 680 Ом.

Такая схема может быть использована для зарядки мобильных телефонов MP3 плееров и CD проигрывателей и их питания в автомобиле.

Готовая схема получается очень компактной и может помещаться в компактном корпусе, размеры не более спичечного коробка.
Выходное напряжение 5-5.5 Вольт стабильное и не меняется в зависимости от скачков входного напряжения (напряжение автомобильного аккумулятора может снизится до 10 Вольт и подняться до 15 Вольт)

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Тема этого обзора – зарядные устройства для мобильных телефонов с питанием от бортовой сети автомобиля. Не секрет, что автомобильный аккумулятор имеет напряжение 12 вольт, и напрямую заряжать мобильный телефон от такого напряжения конечно же не возможно. Для зарядки телефона нужно иметь пониженное напряжение 5-6 вольт. Именно для этой цели в последнее время выпускаются специальные зарядные устройства, которые предназначены для зарядки мобильного телефона от источника 12 вольт.

Существует множество конструкций и схем подобных зарядных устройств. Давайте на некоторых из них остановимся и разберем их более подробно.

Эта схема срисована с печатной платы готового зарядного устройства. На Наклейке содержится следующая информация: «Compatible With SAM 411/611/2000/3500/8500 Made In China» на выходе напряжение 5,4 – 5,7 вольт, выходной ток до 700 миллиампер; как позже выяснилось предназначен он для зарядки мобильного телефона Samsung стандарта CDMA. Уверен, что данная схема подойдет и для других аппаратов других стандартов.
Рассмотрим схему зарядного устройства от бортовой сети автомобиля.

Краткая характеристика деталей:

2SA733 – 60 В; 0,1 А; 0,25 Вт; 180 МГц (отеч. аналог КТ3107)
SS8550 – 40 В; 1,5 А; 1 Вт; 100 МГц (отеч. аналог KT6115 и КТ6127)
2SC945 – 60 В; 0,1А; 0,2 Вт; 250 МГц (отеч. аналог КТ3102)
1N5819 – 40 В; 1 A; Uf

Автомобильная «зарядка» для сотового телефона.

Схема зарядного устройства показана на рисунке 2, это DC-DC преобразователь, дающий стабильное напряжение +5V при токе до 0,5А, и входном напряжении в пределах 7..18V. Посмотрев на схему, может возникнуть вопрос, – зачем такие сложности, когда, казалось бы, можно обойтись одной «крен-кой»? Вопрос справедливый. Действительно, аналогичное зарядное устройство можно сделать, например, по схеме на рисунке 1.
И такая схема будет работать. Но, обратите внимание на то, что КР142ЕН5А это обычный линейный стабилизатор, и при входном напряжении 12V и токе нагрузки 0.5А мощность, которая будет рассеиваться на регулировочном транзисторе микросхемы КР142 ЕН5А может быть более 6W. Микросхема будет нагреваться, потребуется достаточно объемный и тяжелый радиатор. Не говоря уже о низком КПД такой схемы.

Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность. Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции.

Конечно, есть и минус, – схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов.
Подключается «зарядка» к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения (вдруг прикуриватель меняли, и подключили неправильно).

Стабилитрон VD2 – защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля.

На микросхеме А1 собраны основные узлы преобразователя, – генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжение с опорным, вырабатываемым внутренним стабилизатором микросхемы. Вход компаратора. – вывод 5.
На него подается напряжение с выхода схемы через делитель на резисторах R4 – R6. Коэффициент деления зависит от положения движка подстроенного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V).

Диод VD1 – любой выпрямительный кремниевый диод с допустимым прямым током не ниже 0,7A. VD2 – стабилитрон средней мощности, с напряжением стабилизации 20-30V. VD3 – диод с барьером Шоттки с до-лутимым прямым током не ниже 2А. VD4 -стабилитрон средней мощности с напряжением стабилизации 5.0-5.6V. HL1 – любой индикаторный светодиод.

Обратите внимание, – у всех диодов и стабилитронов, типы которых указаны на схеме, пояском на корпусе отмечен КАТОД.
Конденсаторы С1 и С4 любые электролитические малогабаритные, например, К50-35 или JAMICON, с допустимым напряжением С1 – не ниже 20V, C4 – не ниже 6.3V.

Резисторы – обычные. Резисторы R1, R2, R3 можно заменить одним резистором мощностью 1W и сопротивлением 0,3 От Резистор должен быть непроволочным.

Катушка L1 намотана на ферритовом кольце диаметром 16 мм, для намотки используется провод ПЭВ – 0.47. Число витков – 80. Намотка равномерно распределена по всей окружности кольца.

Все детали помещены на печатную плату, монтаж и разводка которой показаны на рисунке 3.
Плата помещена в пластмассовый корпус размерами примерно 120x30x20 мм. Со сторон торцов выходят два кабеля, один из которых окончен стандартным разъемом для подключения переносной лампы к автомобильному прикуривателю, а второй -таким штекером, как у зарядного устройства вашего мобильного телефона.

Если все детали исправны и нет ошибок в монтаже, налаживание – это только регулировка выходного напряжения резистором R5.

Такую же схему можно использовать и для зарядки батареи МР-3 плейера, например, сделав выходной кабель с USB-разъемом можно заряжать аккумулятор МР-3 плейера iPOD или другого аналогичного В принципе, на корпусе зарядного устройства можно установить какой-то разъем в качестве Х2. например, USB (+5V на контакт 1, -5V на контакт 4), и сделать несколько сменных кабелей (для телефона, радиостанции, МР-3 плейера и др.). Если нужно другое напряжение, соответственно, перенастройте делитель R4-R5-R6 и замените стабилитрон VD4.

Самая распространенная схема зарядных устройств для мобильного телефона от прикуривателя автомобиля изготавливаются на специализированной микросхеме SP34063 (или ее аналоге). Эта микросхема с минимумом навесных деталей позволяет изготовить малогабаритное зарядное устройство для мобильного телефона. Существуют схемы зарядных устройств на дискретных элементах, одно из которых оказалось у меня, якобы не работающее. Фотография печатной платы представлена на рисунке 1.

По печатным проводникам и обозначениям элементов на плате была восстановлена схема зарядного устройства (см. Рис. 2).

По схемотехнике устройство представляет собой импульсный (релейный) стабилизатор напряжения. Проанализировав схему, было решено собрать макетную плату зарядного устройства из более доступных деталей российского производства. В результате был собран работающий макет, представленный на рисунке 3.

Схема такого устройства на отечественных аналогах изображена на рисунке 4.

Транзисторы КТ626, КТ502Б, КТ3102Б, вместо диода с барьером Шотки типа 1N5819 был установлен диод КД212 (КД213). В качестве ВЧ дросселя L1 был применен кольцевой сердечник диаметром 10 мм, выпаянный из нерабочей материнской платы компьютера IBM PC. Катушка L1 на кольце намотана монтажным проводом МГТФ – до заполнения.

Резистором R3 устанавливается напряжение на выходе ±5 вольт. Резистор R5 устанавливает ток защиты устройства, который отключает нагрузку, срывая работу импульсного стабилизатора. Сопротивление R5 подбирают за счет параллельного соединения нескольких резисторов, или изготавливают из проволоки высокого сопротивления (нихром, манганин или др.).
Для упрощения схемы резистор R5 и диод VD2 можно исключить.

Схема автомобильного зарядного устройства сотового телефона от прикуривателя автомобиля приведена на рисунке ниже.

Схема данного устройства типовая и может незначительно отличатся у отдельных производителей.
При включении зарядного устройства в гнездо прикуривателя без телефона, горит зеленый светодиод (G). После подключения телефона, загорается красный светодиод (R), а зеленый гаснет. По окончании заряда загорается зеленый светодиод, а красный соответственно гаснет.
А733 – можно заменить на КТ3107;
VD1 – 1N5819 – диод Шоттки (40В, 1А/25А) DO-41 – аналог SD1004 – выглядит вот так:

Дата: 15.06.2017 // 0 Комментариев

С проблемой выхода из строя автомобильных USB зарядок знаком каждый автомобилист, особенно если они не фирменные, а куплены в первом попавшимся переходе. Сегодня у нас в статье ремонт USB зарядного устройства от прикуривателя, которое мы специально приобрели в заведомо неисправном состоянии. Интересно? Читаем далее…

Предисловие. Гуляя по рынку случайно натолкнулся на лоток с зарядками, где было выставлено пол ящика различных зарядок по броской цене, всего 5 грн (12 руб или 0,2 у.е). Продавец клялся, что они новые, продавал их на запчасти и говорил: «может контакт где-то отошел…». Понимая, что эти все зарядки скорей всего принесли обратно покупатели, у которых они сгорели в первые часы работы, решено было прикупить парочку адаптеров для вскрытия и описания возможной процедуры ремонта.

Ремонт USB зарядного устройства от прикуривателя

Адаптер имеет логотип с надписью DRAFT, модель CC21-2USB, выходное напряжение 5 В, ток 2 А.

Корпус не разборной на торце находятся два USB порта.

Для вскрытия пришлось разрезать клеевой шов вдоль корпуса. Так выглядит начинка этого устройства.

Основу USB зарядного адаптера от прикуривателя составляет микросхема DC-DC конвертер RZC2013. Если присмотреться, то на ней видны явные следы повреждения.

Схема USB адаптера практически ничем не отличается от схемы типового включения RZC2013.

По сути, необходимо просто заменить микросхему DC-DC конвертер RZC2013 новой. Но, увы, в продаже RZC2013 просто нет, заказывать с AliExpress такую мелочь не было ни желания ни времени. Решено было искать максимально приближенный доступный аналог, им стал DC-DC конвертер AСТ4060 SH.

Как видим, назначение ножек, и большинство других параметров практически совпадают. Но есть несколько важных нюансов, о которых будет указано далее. Выпаиваем RZC2013 и устанавливаем на его место AСТ4060 SH.

Если произвести пробное включение, то мы увидим, что адаптер работает, но не стоит спешить и собирать его в корпус. Если произвести замер выходного напряжения, то мы увидим, что оно отличается от нужных 5 В и составляет 7,25 В. Это много для зарядки девайсов, необходимо его откорректировать, и почему же оно стало другим?

Дело в том, что опорное напряжение на ножке №5 у RZC2013 и AСТ4060 SH разное. У RZC2013 оно составляет 0.925 В, а у AСТ4060 SH — 1,293 В.

Выходное напряжение рассчитывается по формуле:

Vout = (R3 + R4)/R4 х Vfb

• R3 = 51 кОм
• R4= 11 кОм
• Vfb RZC2013 = 0.925 В
• Vfb AСТ4060 SH= 1,293 В

При одних и тех же значениях R3 и R4 значения выходного напряжения для микросхем будет разным.

Vout RZC2013 = (R3 + R4)/R4 х Vfb = (51 + 11)/11 х 0,925 = 5,21 В

Vout AСТ4060 SH = (R3 + R4)/R4 х Vfb = (51 + 11)/11 х 1,293 = 7,28 В

В общем, как раз то, что мы наблюдаем на выходе. Нам нужно скорректировать R3.

R3 = R4 (Vout/Vfb — 1)

R3 = 11 (5/1,293 — 1) = 31,5 кОм (ближайший резистор будет номиналом 33 кОм)

Таким образом, на плате заменяем резистор 51 кОм на резистор 33 кОм, выходное напряжение станет уже 5,2 В.

После замены резистора ремонт USB зарядного устройства от прикуривателя завершен, уже можно склеить корпус и пользоваться адаптером.

Важным нюансом станет то, что у AСТ4060 SH входное напряжение рассчитано только до 20 В, такой конвертер нельзя использовать в автомобилях с напряжением бортовой сети 24 В.

Архивы зарядное устройство — sxemy-podnial.net

Представляю вашему вниманию блок питания, который я наконец-то воспроизвёл на свет.

БП для низковольтных устройств с ЗУ и прозвонками. Внешний вид

Перед ним были блоки питания, но были они мертворождёнными…. Нет, ими я конечно пользовался, но не часто…. Дело в том, что сделать хороший лабораторный блок питания для радиолюбителя событие такой важности, как сделать ребёнка в семейной жизни…. И при том — любимого ребёнка…. Блоку питанию можно петь Оду любви, если он получился на славу. Не могу сказать, что своей конструкцией я доволен на сто процентов, но доволен. Я в ней воплотил, чуть ли не половину замыслов о блоке питания.

БП для низковольтных устройств с ЗУ и прозвонками. Схема

Для радиолюбителя ведь важно подобрать соответствующий трансформатор и корпус. И в этой конструкции почти всё совпало. Конечно, нет в ней почти радиатора, но корпус металлический и своё дело делает, тем более, что большие токи мне пока не нужны. Интегральные стабилизаторы радиолюбители применяют уже давно, но чтобы заставить его регулироваться, пришлось «попотеть». Оказалось, что в общей цепи можно применять только низкоомные переменные резисторы, и такие у меня нашлись только проволочные. Но четыре выходных напряжения и два из них регулируемые, позволяют макетировать практические любые низковольтные устройства. Так как я сейчас часто обращаюсь к устройствам с питанием от аккумуляторов мобильных телефонов, то одно регулируемое напряжение я сделал с выходным напряжением от 3 до 4,2 вольта. Так же сделал простейшее зарядное устройство для зарядки аккумуляторов мобильных устройств с током заряда до 1 Ампера. И ещё ввёл в блок питания прозвонку аккустических приборов с прозвонкой цепи, так как они хотя и нужны не часто, но нужны. И, пожалуй, самым не приятным для современного радиолюбителя является трудность приобретения выходных клемм. Да и если они будут в наличии, то радиолюбитель много раз подумает, устанавливать на конструкцию такие габаритные детали. На мой взгляд, я нашёл компромиссное решение.

Клеммная колодка. Конструкция

Конструкция получилась легко повторяемой, ведь для неё нужны доступные электрические полиэтиленовые клеммные колодки и лужёная жесть от любой консервной банки. На фотографии изображена такая клеммная колодка и объединённая общая полоса. К такой миниатюрной клеммной колодке можно, в любой момент подключить провод и зажать его винтом или подпаять к лепестку. Зарядным устройством можно плавно регулировать зарядный ток, и контролировать ход заряда по двухцветному светодиоду.  Также установил выключатель сетевого питания от компьютерной сетевой переноски, что позволяет оперативно включать/выключать схему. Печатную плату не привожу, так как она индивидуальна.

Плата БП в сборе. Монтаж со стороны деталей

И ещё: подготовленный радиолюбитель может мне возразить, что не очень правильно, что я применил однополупериодные выпрямители, но я считаю, что для моих целей это приемлемый компромисс. Тем более такие выпрямители были применены зарубежными радиолюбителями более тридцати лет назад, описание подобной конструкции можно найти в журнале Радио №1, 1987 года.

P.S.: Один мой знакомый, который дал мне схему электронных барабанов, тоже жил с такой бедой. И хотя он был уже давно радиоинженером, дома пользовался блоком питания, который он сделал, будучи ещё начинающим радиолюбителем. С его слов, и с ними я согласен, блок питания сделать просто, и в тоже время неимоверно трудно. Так как, если ты уже определился со схемой и подбираешь детали к своей конструкции, тебя грызёт изнутри червь сомнения – а та ли это схема…. И, как правило, вся идея быстро разваливается….

Автомобильная зарядка для телефона от прикуривателя схема

Нашел на просторах интернета интересную схемку для зарядки мобильных устройств током 4-5 Ампер. Дальше копипаст

В качестве силового компонента использован мощный биполярный транзистор КТ818ГМ или любой другой аналогичной мощности. В качестве стабилитрона использован отечественный стабилитрон малой мощности с номинальным напряжением стабилизации 4,7-5 Вольт, максимальная величина стабилизируемого напряжения составляет 10 Вольт (стабилитрон КС147А). Можно использовать другой стабилитрон с аналогичным напряжением стабилизации.
Силовой компонент (транзистор) устанавливаем на теплоотвод, может наблюдаться тепловыделения.

Напряжение электролитического (1000мкФ, 16В) конденсатора подбирается на 16, 25 или 50 Вольт, емкость может отклонятся от указанного на 20% в ту или иную сторону.
Выходной ток такой зарядки напрямую зависит от используемого транзистора, в нашем случает ток порядка 4-5 Ампер, что более, чем достаточно для зарядки любых планшетных компьютеров.
Резистор 680 Ом.

Такая схема может быть использована для зарядки мобильных телефонов MP3 плееров и CD проигрывателей и их питания в автомобиле.

Готовая схема получается очень компактной и может помещаться в компактном корпусе, размеры не более спичечного коробка.
Выходное напряжение 5-5.5 Вольт стабильное и не меняется в зависимости от скачков входного напряжения (напряжение автомобильного аккумулятора может снизится до 10 Вольт и подняться до 15 Вольт)

Нашел на просторах интернета интересную схемку для зарядки мобильных устройств током 4-5 Ампер. Дальше копипаст

В качестве силового компонента использован мощный биполярный транзистор КТ818ГМ или любой другой аналогичной мощности. В качестве стабилитрона использован отечественный стабилитрон малой мощности с номинальным напряжением стабилизации 4,7-5 Вольт, максимальная величина стабилизируемого напряжения составляет 10 Вольт (стабилитрон КС147А). Можно использовать другой стабилитрон с аналогичным напряжением стабилизации.
Силовой компонент (транзистор) устанавливаем на теплоотвод, может наблюдаться тепловыделения.

Напряжение электролитического (1000мкФ, 16В) конденсатора подбирается на 16, 25 или 50 Вольт, емкость может отклонятся от указанного на 20% в ту или иную сторону.
Выходной ток такой зарядки напрямую зависит от используемого транзистора, в нашем случает ток порядка 4-5 Ампер, что более, чем достаточно для зарядки любых планшетных компьютеров.
Резистор 680 Ом.

Такая схема может быть использована для зарядки мобильных телефонов MP3 плееров и CD проигрывателей и их питания в автомобиле.

Готовая схема получается очень компактной и может помещаться в компактном корпусе, размеры не более спичечного коробка.
Выходное напряжение 5-5.5 Вольт стабильное и не меняется в зависимости от скачков входного напряжения (напряжение автомобильного аккумулятора может снизится до 10 Вольт и подняться до 15 Вольт)

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Тема этого обзора — зарядные устройства для мобильных телефонов с питанием от бортовой сети автомобиля. Не секрет, что автомобильный аккумулятор имеет напряжение 12 вольт, и напрямую заряжать мобильный телефон от такого напряжения конечно же не возможно. Для зарядки телефона нужно иметь пониженное напряжение 5-6 вольт. Именно для этой цели в последнее время выпускаются специальные зарядные устройства, которые предназначены для зарядки мобильного телефона от источника 12 вольт.

Существует множество конструкций и схем подобных зарядных устройств. Давайте на некоторых из них остановимся и разберем их более подробно.

Эта схема срисована с печатной платы готового зарядного устройства. На Наклейке содержится следующая информация: «Compatible With SAM 411/611/2000/3500/8500 Made In China» на выходе напряжение 5,4 — 5,7 вольт, выходной ток до 700 миллиампер; как позже выяснилось предназначен он для зарядки мобильного телефона Samsung стандарта CDMA. Уверен, что данная схема подойдет и для других аппаратов других стандартов.
Рассмотрим схему зарядного устройства от бортовой сети автомобиля.

Краткая характеристика деталей:

2SA733 – 60 В; 0,1 А; 0,25 Вт; 180 МГц (отеч. аналог КТ3107)
SS8550 – 40 В; 1,5 А; 1 Вт; 100 МГц (отеч. аналог KT6115 и КТ6127)
2SC945 – 60 В; 0,1А; 0,2 Вт; 250 МГц (отеч. аналог КТ3102)
1N5819 – 40 В; 1 A; Uf

Автомобильная «зарядка» для сотового телефона.

Схема зарядного устройства показана на рисунке 2, это DC-DC преобразователь, дающий стабильное напряжение +5V при токе до 0,5А, и входном напряжении в пределах 7..18V. Посмотрев на схему, может возникнуть вопрос, — зачем такие сложности, когда, казалось бы, можно обойтись одной «крен-кой»? Вопрос справедливый. Действительно, аналогичное зарядное устройство можно сделать, например, по схеме на рисунке 1.
И такая схема будет работать. Но, обратите внимание на то, что КР142ЕН5А это обычный линейный стабилизатор, и при входном напряжении 12V и токе нагрузки 0.5А мощность, которая будет рассеиваться на регулировочном транзисторе микросхемы КР142 ЕН5А может быть более 6W. Микросхема будет нагреваться, потребуется достаточно объемный и тяжелый радиатор. Не говоря уже о низком КПД такой схемы.

Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность. Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции.

Конечно, есть и минус, — схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов.
Подключается «зарядка» к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения (вдруг прикуриватель меняли, и подключили неправильно).
Стабилитрон VD2 — защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля.

На микросхеме А1 собраны основные узлы преобразователя, — генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжение с опорным, вырабатываемым внутренним стабилизатором микросхемы. Вход компаратора. — вывод 5.
На него подается напряжение с выхода схемы через делитель на резисторах R4 — R6. Коэффициент деления зависит от положения движка подстроенного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V).

Диод VD1 — любой выпрямительный кремниевый диод с допустимым прямым током не ниже 0,7A. VD2 — стабилитрон средней мощности, с напряжением стабилизации 20-30V. VD3 — диод с барьером Шоттки с до-лутимым прямым током не ниже 2А. VD4 -стабилитрон средней мощности с напряжением стабилизации 5.0-5.6V. HL1 — любой индикаторный светодиод.
Обратите внимание, — у всех диодов и стабилитронов, типы которых указаны на схеме, пояском на корпусе отмечен КАТОД.
Конденсаторы С1 и С4 любые электролитические малогабаритные, например, К50-35 или JAMICON, с допустимым напряжением С1 — не ниже 20V, C4 — не ниже 6.3V.

Резисторы — обычные. Резисторы R1, R2, R3 можно заменить одним резистором мощностью 1W и сопротивлением 0,3 От Резистор должен быть непроволочным.

Катушка L1 намотана на ферритовом кольце диаметром 16 мм, для намотки используется провод ПЭВ — 0. 47. Число витков — 80. Намотка равномерно распределена по всей окружности кольца.

Все детали помещены на печатную плату, монтаж и разводка которой показаны на рисунке 3.
Плата помещена в пластмассовый корпус размерами примерно 120x30x20 мм. Со сторон торцов выходят два кабеля, один из которых окончен стандартным разъемом для подключения переносной лампы к автомобильному прикуривателю, а второй -таким штекером, как у зарядного устройства вашего мобильного телефона.

Если все детали исправны и нет ошибок в монтаже, налаживание — это только регулировка выходного напряжения резистором R5.

Такую же схему можно использовать и для зарядки батареи МР-3 плейера, например, сделав выходной кабель с USB-разъемом можно заряжать аккумулятор МР-3 плейера iPOD или другого аналогичного В принципе, на корпусе зарядного устройства можно установить какой-то разъем в качестве Х2. например, USB (+5V на контакт 1, -5V на контакт 4), и сделать несколько сменных кабелей (для телефона, радиостанции, МР-3 плейера и др.). Если нужно другое напряжение, соответственно, перенастройте делитель R4-R5-R6 и замените стабилитрон VD4.

Самая распространенная схема зарядных устройств для мобильного телефона от прикуривателя автомобиля изготавливаются на специализированной микросхеме SP34063 (или ее аналоге). Эта микросхема с минимумом навесных деталей позволяет изготовить малогабаритное зарядное устройство для мобильного телефона. Существуют схемы зарядных устройств на дискретных элементах, одно из которых оказалось у меня, якобы не работающее. Фотография печатной платы представлена на рисунке 1.

По печатным проводникам и обозначениям элементов на плате была восстановлена схема зарядного устройства (см. Рис. 2).

По схемотехнике устройство представляет собой импульсный (релейный) стабилизатор напряжения. Проанализировав схему, было решено собрать макетную плату зарядного устройства из более доступных деталей российского производства. В результате был собран работающий макет, представленный на рисунке 3.

Схема такого устройства на отечественных аналогах изображена на рисунке 4.

Транзисторы КТ626, КТ502Б, КТ3102Б, вместо диода с барьером Шотки типа 1N5819 был установлен диод КД212 (КД213). В качестве ВЧ дросселя L1 был применен кольцевой сердечник диаметром 10 мм, выпаянный из нерабочей материнской платы компьютера IBM PC. Катушка L1 на кольце намотана монтажным проводом МГТФ — до заполнения.

Резистором R3 устанавливается напряжение на выходе ±5 вольт. Резистор R5 устанавливает ток защиты устройства, который отключает нагрузку, срывая работу импульсного стабилизатора. Сопротивление R5 подбирают за счет параллельного соединения нескольких резисторов, или изготавливают из проволоки высокого сопротивления (нихром, манганин или др.).
Для упрощения схемы резистор R5 и диод VD2 можно исключить.

Схема автомобильного зарядного устройства сотового телефона от прикуривателя автомобиля приведена на рисунке ниже.

Схема данного устройства типовая и может незначительно отличатся у отдельных производителей.
При включении зарядного устройства в гнездо прикуривателя без телефона, горит зеленый светодиод (G). После подключения телефона, загорается красный светодиод (R), а зеленый гаснет. По окончании заряда загорается зеленый светодиод, а красный соответственно гаснет.
А733 — можно заменить на КТ3107;
VD1 — 1N5819 – диод Шоттки (40В, 1А/25А) DO-41 — аналог SD1004 — выглядит вот так:

Доработка зарядного устройства сотового телефона

Автор предлагает варианты переделки зарядного устройства для сотового телефона в стабилизированный блок питания с регулируемым выходным напряжением или в источник стабильного тока, например, для зарядки аккумуляторов.

Одни из самых многочисленных электронных приборов, которые широко используются в быту, — несомненно, зарядные устройства (ЗУ) для сотовых телефонов. Некоторые из них можно доработать, улучшив параметры или расширив функциональные возможности. Например, превратить ЗУ в стабилизированный блок питания (БП) с регулируемым выходным напряжением или ЗУ со стабильным выходным током.

Это позволит питать от сети различную радиоаппаратуру или заряжать Li-Ion, Ni-Cd, Ni-MH аккумуляторы и батареи.

Значительная часть ЗУ для сотовых телефонов собрана на основе однотранзисторного ав-тогенераторного преобразователя напряжения. Один из вариантов схемы такого ЗУ на примере модели ACH-4E приведён на рис. 1. Там же показано, как превратить его в БП с регулируемым выходным напряжением. Обозначения штатных элементов приведены в соответствии с маркировкой на печатной плате.

Рис. 1. Один из вариантов схемы ЗУ на примере модели ACH-4E



Вновь введённые элементы и доработки выделены цветом.

В простых ЗУ, к которым относится дорабатываемое, зачастую применён однополупериодный выпрямитель сетевого напряжения, хотя на плате, в большинстве случаев, есть место для размещения диодного моста. Поэтому на первом этапе доработки установлены недостающие диоды, а резистор R1 с платы удалён (он установлен на месте диода D4) и припаян непосредственно к одному из штырей вилки XP1. Следует отметить, что встречаются ЗУ, в которых отсутствует и сглаживающий конденсатор С1. Если это так, необходимо установить конденсатор ёмкостью 2,2…4,7 мкФ на номинальное напряжение не менее 400 В. Затем конденсатор С5 заменяют другим с большей ёмкостью. В таком варианте доработки ЗУ показаны на рис. 2.

Рис. 2. Доработанное ЗУ



В оригинальном ЗУ в выходном выпрямителе применён диод 1N4937, который заменён диодом Шотки 1N5818, что позволило увеличить выходное напряжение. После такой доработки сняты зависимости выходного напряжения от тока нагрузки, которые показаны синим цветом на рис. 3. Амплитуда пульсаций выходного напряжения с ростом тока нагрузки увеличивается с 50 до 300 мВ. При токе нагрузки более 300 мА появляются пульсации частотой 100 Гц.

Рис. 3. Зависимости выходного напряжения от тока нагрузки



Зависимости показывают, что стабильность выходного напряжения в ЗУ невысока. Обусловлено это тем, что его стабилизация осуществляется косвенно контролем напряжения на обмотке II, а именно, за счёт выпрямления импульсов на обмотке II и подачи закрывающего напряжения через стабилитрон ZD (напряжение стабилизации 5,6…6,2 В) на базу транзистора Q1.

Для повышения стабильности выходного напряжения и возможности его регулировки на втором этапе доработки введена микросхема DA1 (параллельный стабилизатор напряжения). Управление преобразователем и обеспечение гальванической развязки реализованы с помощью транзисторной оптопары U1. Для подавления импульсных помех с частотой автогенератора дополнительно установлен фильтр L1C6C8. Резистор R9 удалён.

Выходное напряжение устанавливают переменным резистором R12. Когда напряжение на управляющем входе микросхемы DA1 (вывод1) превысит 2,5 В, ток через микросхему и, соответственно, через излучающий диод оптопары U1 резко возрастёт. Фототранзистор оптопары откроется, и на затвор базы транзистора Q1 поступит закрывающее напряжение с конденсатора С4. Это приведёт к тому, что скважность импульсов автогенератора уменьшится (или произойдёт срыв генерации). Выходное напряжение перестанет расти и начнёт плавно уменьшаться вследствие разрядки конденсаторов С5 и С8.

Когда напряжение на управляющем входе микросхемы станет менее 2,5 В ток через неё уменьшится и фототранзистор закроется. Скважность импульсов автогенератора возрастёт (или он начнёт работу), и выходное напряжение станет расти. Интервал выходного напряжения, который можно установить резистором R12, — 3,3…6 В. Напряжения менее 3,3 В с учётом падения на излучающем диоде оптопары оказывается недостаточно для нормальной работы микросхемы. Зависимости выходного напряжения (для разных значений) от тока нагрузки доработанного устройства показаны красным цветом на рис. 3. Амплитуда пульсаций выходного напряжения — 20…40 мВ.

Элементы (кроме переменного резистора) второго этапа доработки размещены на односторонней печатной плате из фольгированного стеклотекстолита толщиной 0,5. ..1 мм, её чертёж показан на рис. 4. Монтаж — со стороны печатных проводников. Можно при-менить постоянные резисторы МЛТ, С2-23, Р1-4, конденсаторы С6, С7 — керамические, С5 — оксидный импортный, он снят с материнской платы персонального компьютера, С8 — оксидный низкопрофильный импортный. Поскольку выходное напряжение приходится устанавливать нечасто, применён не переменный резистор, а подстроечный PVC6A (POC6AP). Это позволило установить его на задней стенке корпуса ЗУ. Дроссель L1 намотан в один слой проводом ПЭВ-2 0,4 на цилиндрическом ферритовом магнитопроводе диаметром 5 мм и длиной 20 мм (от дросселя ИИП компьютера). Можно применить оптопары серии РС817 и аналогичные. Плату с деталями (рис. 5) вставляют в свободное место ЗУ (частично над конденсатором С1), соединения проводят отрезками изолированного провода. Для подстроечного резистора в задней стенке ЗУ делают отверстие соответствующих размеров, в которое его вклеивают. После проверки устройства резистор R12 снабжают шкалой (рис. 6).

Рис. 4. Печатная плата и элеменеты на ней



Рис. 5. Плата с деталями



Рис. 6. Шкала на ЗУ



Второй вариант доработки ЗУ — введение в него стабилизатора(или ограничителя) тока. Это позволит заряжать Li-Ion или Ni-Cd, Ni-MH аккумуляторы и батареи, содержащие до четырёх аккумуляторов. Схема такой доработки показана на рис. 7. С помощью переключателя можно выбрать режимы работы: блок питания или один из двух режимов «ЗУ» с ограничением тока. Конденсатор 220 мкФ (С5) заменён конденсатором ёмкостью 470 мкФ, но на большее напряжение, поскольку в режимах «ЗУ» без нагрузки выходное напряжение может увеличиться до 6…8 В.

Рис. 7. Схема второго варианта доработки ЗУ



В режиме «БП» устройство работает в штатном режиме. При переходе в один из режимов «ЗУ» выходной ток протекает через резистор R10 (или R11). Когда напряжение на нём достигнет 1 В, часть тока начнёт ответвляться в излучающий диод оптопары U1, что приведёт к открыванию фототранзистора. Это приведёт к уменьшению выходного напряжения и стабилизации (ограничению) выходного тока I_вых. Его значение можно определить по приближённым формулам: I_вых = 1 /R10 или I_вых = 1/R11. Подборкой этих резисторов устанавливают желаемое значение тока. Полевой транзистор VT1 ограничивает ток через излучающий диод оптопары и тем самым защищает его от выхода из строя.

Большинство деталей размещают на односторонней печатной плате (рис. 8 и рис. 9) из фольгированного стеклотекстолита толщиной 0,5…1 мм. Полевой транзистор должен быть с начальным током стока не менее 25 мА. Переключатель — любой малогабаритный движковый на одно или два направления и три положения, например SK23D29G, его размещают на задней стенке ЗУ и снабжают шкалой. Если применить переключатель на большее число положений, можно увеличить число номинальных значений тока и расширить тем самым номенклатуру заряжаемых аккумуляторов.

Рис. 8. Печатная плата и элеменеты на ней



Рис. 9. Плата с деталями



Поскольку зарядка осуществляется стабильным током, её следует проводить определённое время, которое зависит от типа и ёмкости заряжаемого аккумулятора или батареи.

Автор: И. Ннчаев, г. Москва

🛠 Разбираем зарядное устройство от мобильного телефона Siemens 👈

Интересно, из чего же состоит зарядное устройство (блок питания) Сименса и возможно ли его починить самостоятельно в случае поломки.

Для начала блок нужно разобрать. Судя по швам на корпусе этот блок не предназначен для разборки, следовательно вещь одноразовая и больших надежд в случае поломки можно не возлагать.





Мне пришлось в прямом смысле раскурочить корпус зарядного устройства, оно состоит из двух плотно склеенных частей.





Внутри примитивная плата и несколько деталей. Интересно то, что плата не припаяна к вилке 220в., а крепится к ней при помощи пары контактов. В редких случаях эти контакты могут окислиться и потерять контакт, а вы подумаете, что блок сломался. А вот толщина проводов, идущих к разъему на мобильный телефон, приятно порадовала, не часто встретишь в одноразовых приборах нормальный провод, обычно он такой тонкий, что даже дотрагиваться до него страшно).





На тыльной стороне платы оказалось несколько деталей, схема оказалась не такой простой, но все равно она не такая и сложная, чтобы не починить ее самостоятельно.





Ниже на фото контакты внутки корпуса.





В схеме зарядного устройства нет понижающего трансформатора, его роль играет обычный резистор. Далее как обычно парочка выпрямляющих диодов, пара конденсаторов для выпрямления тока, после идет дроссель и наконец стабилитрон с конденсатором завершают цепочку и выводят пониженное напряжение на провод с разъемом к мобильному телефону.





В разъеме всего два контакта.





При поломке такого зарядного устройства прежде всего обратите внимание на внешний вид деталей, часто только по виду можно определить какая деталь вышла из строя. Чщательно осмотрите дроссель, у него очень тонкая проволока и она может попросту лопнуть. Если выявить на глаз ничего не удается, а сами в электронике ничего не понимаете, попросите знающих проверить детали тестером. Если блок питания совсем не поддается починке, то можно собрать свою схему намного проще, а если в схеме использовать понижающий трансформатор, как это сделано в фирменных зу от мобильных телефонов Нокиа, то проблемы с поломками отпадут надолго. Ну и наконец самый простой способ починить эту зарядку это купить новую 🙂



Принципиальная схема простого зарядного устройства для сотового телефона

Как сделать простое зарядное устройство для сотового телефона — принципиальная схема 5 В постоянного тока от 230 В переменного тока

Вы когда-нибудь задумывались о том, как работает зарядное устройство для сотового телефона или как небольшое устройство может преобразовывать напряжение 220-230 вольт? питания переменного тока на 5 вольт или желаемое напряжение? В этом проекте мы расскажем о схеме, которая используется для безопасной зарядки ваших телефонных устройств, путем преобразования 220 вольт переменного тока в номинальное напряжение вашего мобильного телефона.

Сегодня на рынке зарядные устройства для сотовых телефонов поставляются с различными источниками питания.В этом проекте мы сделаем схему, которая будет использоваться для получения регулируемого источника постоянного тока 5 вольт от источника переменного тока 220 вольт. Эта схема также может использоваться в качестве источника питания для других устройств, макетов, микроконтроллеров и микросхем.

Зарядное устройство для сотового телефона состоит из четырех основных этапов. Первый шаг — понизить 220 вольт переменного тока до небольшого напряжения. Второй шаг включает преобразование переменного тока в постоянный с помощью двухполупериодного мостового выпрямителя. Поскольку напряжение постоянного тока, полученное на втором этапе, содержит пульсации переменного тока, которые удаляются с помощью процесса фильтрации.Последним этапом является регулировка напряжения, в которой IC 7805 используется для обеспечения регулируемого источника постоянного тока напряжением 5 В.

Связанные проекты:

Схема зарядного устройства сотового телефона

Необходимые компоненты

Сопутствующие проекты:

9-0-9 Понижающий трансформатор

9-0-9 — понижающий трансформатор с центральным ответвлением . В трансформаторе с центральным ответвлением провод подключается точно посередине вторичной обмотки трансформатора и поддерживается нулевое напряжение путем подключения к току нейтрали.Этот трансформатор 9-0-9 преобразует 220 вольт переменного тока в 9 вольт переменного тока.

Этот метод помогает трансформатору обеспечивать два отдельных выходных напряжения, равных по величине, но противоположных по полярности. Работа этого трансформатора очень похожа на работу обычного трансформатора (первичная и вторичная обмотки). Первичное напряжение будет индуцировать напряжение из-за магнитной индукции во вторичной обмотке, но благодаря проводу в центре вторичной обмотки мы можем получить два напряжения.

Этот тип понижающего трансформатора в основном используется в выпрямительных цепях, преобразуя напряжение питания переменного тока в напряжение постоянного тока.

Из приведенной выше диаграммы видно, что мы получаем два напряжения V _A и V _B из трех проводов, а нейтральный провод соединен с землей, поэтому этот трансформатор также называется двухфазным трехпроводным трансформатором. .

Одно напряжение мы получаем, подключая нагрузку между линией 1 и линией 2 к нейтрали.Если нагрузка подключена непосредственно между линией 1 и линией 2, мы получаем общее напряжение, которое является суммой двух напряжений.

Пусть Np, Na и N _B будут числом витков в первичной обмотке, первой половине вторичной обмотки и второй половине вторичной обмотки соответственно. Пусть V _P будет напряжением на первичной катушке, тогда как V _A и V _B будет напряжением на первой половине вторичной катушки и второй половине вторичной катушки соответственно. Мы можем рассчитать напряжения V _A и V _B по формуле:

• V _A = (N _A / N _P ) x V _P
• V _B = (N _B / N _P ) x V _P
• V _Всего = V _A + V _B

Основное различие между обычным трансформатором и трансформатором с центральным ответвлением заключается в том, что в обычном трансформаторе мы получаем напряжение только одного типа, тогда как в трансформаторе с центральным ответвлением мы получаем два напряжения.

Связанные сообщения:

Полнополупериодный мостовой выпрямитель

Двухполупериодный мостовой выпрямитель — это установка, которая использует переменный ток (AC) в качестве входа и преобразует оба цикла в его период времени в постоянный ток (DC). Он состоит из четырех диодов, соединенных мостом, как показано на принципиальной схеме. Этот процесс преобразования полуволн переменного тока в постоянный известен как выпрямление.

Работа мостовой схемы:

Рассмотрим один временной период (T) волны переменного тока.Первая половина входного цикла переменного тока (от 0 до T / 2) положительна, а вторая половина — отрицательна (от T / 2 до T). Мы хотим преобразовать отрицательную половину в положительную половину.

Таким образом, мы сохраняем первую половину цикла как есть и преобразуем вторую половину в положительную половину с помощью четырех диодов (D ₁ , D ₂ , D ₃ и D ₄ ), как показано на схеме. диаграмма. Диоды проводят только при прямом смещении и не проводят при обратном смещении.

Во время первого положительного полупериода диоды D ₂ и D ₃ попадают в прямое смещение и проводят ток, благодаря чему мы получаем такой же положительный цикл, что и на выходе.Во время отрицательного полупериода диоды D ₁ и D ₄ попадают в прямое смещение и проводят на выходе положительную полуволну, аналогичную первому полупериоду. Таким образом, каждая отрицательная полуволна будет выпрямлена в положительную полуволну. Этот выходной сигнал будет поступать в фильтр для фильтрации.

Этот двухполупериодный мостовой выпрямитель может использоваться в различных областях. Он в основном используется в цепях, таких как приводы двигателей или светодиодов. Он также используется для подачи постоянного и поляризованного постоянного напряжения при электросварке.Он также используется для определения амплитуды модулирующих радиосигналов.

Связанные проекты:

Фильтрация

После выпрямления переменного тока выходной сигнал, который мы достигаем, не соответствует надлежащему постоянному току. Это пульсирующий выход постоянного тока с высоким коэффициентом пульсаций. Мы не можем передать этот вывод в наш сотовый телефон, так как это легко повредит наше устройство, так как это не постоянный источник постоянного тока.

Пульсирующий выход постоянного тока после выпрямления имеет в два раза большую частоту, чем вход переменного тока.Этот пульсирующий выход постоянного тока с высокой пульсацией может быть преобразован в правильный выход постоянного тока с помощью сглаживающих конденсаторов. При подключении конденсатора параллельно нагрузке уменьшается пульсация и увеличивается средний выходной уровень постоянного тока.

Работа и работа цепи зарядки мобильного телефона:

Когда через конденсатор подается пульсирующий выход постоянного тока с высокой пульсацией, он заряжается до тех пор, пока волна не достигнет своего пикового положения. Когда волна начинает уменьшаться от своего пикового положения, конденсатор сам разряжается и пытается поддерживать уровень выходного напряжения постоянным, а выходная волна не переходит на самый низкий уровень и, следовательно, создает надлежащее напряжение питания постоянного тока.

Рассчитаем значение емкости, которое следует использовать для фильтрации.

Емкость можно рассчитать по формуле: C = (I * t) / V, где

• C = емкость, которую нужно рассчитать
• I = максимальный выходной ток (предположим, 500 мА)
• t = период времени
• V = пиковое выходное напряжение после фильтрации.

Поскольку входное напряжение переменного тока составляет 50 Гц, выходной сигнал после выпрямления будет иметь двойную частоту входного переменного тока.Следовательно, частота пульсации (f) равна 100 Гц.

Период времени (t) = 1/ f = 1/100 = 0,01 = 10 мс.

Выходное напряжение, подаваемое на регулятор напряжения, составляет 7 вольт (5 вольт постоянного тока на выходе + 2 вольт больше, чем требуется), которое следует вычесть из пикового выходного напряжения. Трансформатор 9-0-9 дает среднеквадратичное значение 9 вольт, поэтому пиковое значение будет √2 x среднеквадратичное напряжение. В одном цикле мы используем два диода. Падение напряжения на одном диоде составляет 0,7 В, следовательно, 1,4 В на 2 диодах. Итак, наконец,

Пиковое выходное напряжение (В) = 9 В x 1.414 В — 1,4 В — 7 В = 4,33 В.

Следовательно,

C = Q / V… (где Q = I x t)

C = (0,5 A x 0,01 мс) / 4,33 В = 1154 мкФ (что составляет приблизительно 1000 мкФ).

Связанные проекты:

IC стабилизации напряжения 7805

IC 7805 — это регулятор напряжения, который выдает регулируемый выход постоянного тока 5 вольт. Рабочее напряжение IC 7805 составляет от 7 до 35 вольт. Поэтому минимальное входное напряжение должно быть не менее 7 вольт. Диапазон выходного напряжения — 4.От 8 до 5,2 вольт и номинальный ток 1 ампер.

Поскольку разница между входным и выходным напряжением составляет 2 вольта, это существенная разница. Эта разница напряжений между входом и выходом выделяется в виде тепла, и чем больше разница, тем больше тепла рассеивается. Поэтому к регулятору напряжения необходимо подключить подходящий радиатор, чтобы избежать его неисправности.

Выработанное тепло = (Входное напряжение — Выходное напряжение) x Выходной ток

Например, если входное напряжение составляет 12 вольт, а выходное напряжение составляет 5 вольт, а выходной ток составляет 500 м ампер.Тогда выделяемое тепло составляет (12 В — 5 В) x 0,5 мА = 3,5 Вт. Таким образом, можно прикрепить радиатор, который может поглощать тепло мощностью 3,5 Вт, чтобы избежать повреждения ИС. ИС регулятора напряжения

7805 имеет два значения: «78» означает положительное напряжение, а «05» означает 5 вольт, следовательно, эта ИС используется для питания положительного напряжения 5 вольт постоянного тока. Эта ИС имеет всего 3 контакта: один для входа, второй для земли и третий для выхода. Емкость 0,01 мкФ подключена к выходу этого регулятора напряжения 7805, чтобы уменьшить шум, возникающий из-за переходных изменений напряжения.

Связанные проекты:

Заключение

Понимая вышеуказанные процедуры, вы можете спроектировать свое собственное зарядное устройство для сотового телефона желаемой мощности. Необходимые изменения потребуются в номинальных характеристиках трансформатора, например, вам нужно выбрать трансформатор, который может понижаться до соответствующего напряжения.

Процесс исправления будет аналогичным, поскольку он просто преобразует отрицательную половину в положительную половину. Расчет конденсатора, необходимого в процессе фильтрации, должен быть правильно рассчитан, особенно для зарядного устройства мобильного телефона.Следует учитывать разницу между входным и выходным напряжениями регулятора 7805 напряжения и соответствующим образом проектировать теплоотвод.

Похожие сообщения:

Схема портативного зарядного устройства USB — сборка электронных схем

Создайте эту схему портативного зарядного устройства USB, и у вас всегда будет доступ к зарядному устройству.

Представьте себе прекрасный летний день. Вы собираетесь встретиться с друзьями на пикник в парке. Но парк огромен и полон людей.Поскольку вы не знаете, где именно находятся ваши друзья, вы берете телефон, чтобы позвонить им.

Но как только вы набираете номер, батарея в телефоне садится…

Аааа!

С этим портативным зарядным устройством USB не о чем беспокоиться. Просто зайдите в ближайший супермаркет и возьмите несколько стандартных аккумуляторов, чтобы зарядить свой телефон на ходу.

Бонус: Загрузите этот проект в виде мини-электронной книги, которая шаг за шагом покажет вам, как построить эту схему.

Схема портативного зарядного устройства USB

Вот принципиальная схема:

Список запчастей

Часть	Значение	Описание
U1	7805	Регулятор напряжения
Светодиод	Стандартный выход	Светодиод
R1	330 Ом	Резистор
R2	75 кОм	Резистор
R3	75 кОм	Резистор
R4	51 кОм	Резистор
R5	51 кОм	Резистор
D1	1N4001-4007	Выпрямительный диод
USB	Розетка типа A	Под пайку
–	6xAA, 6xAAA или 9 В	Разъем аккумулятора

Я создал страницу ресурсов, чтобы облегчить вам поиск компонентов. Щелкните здесь, чтобы увидеть, где вы можете получить все необходимое для создания этой схемы.

Как работает схема

Схема основана на микросхеме LM7805. Это регулятор напряжения, который принимает входное напряжение от 7 В до 30 В и выдает 5 В при токе до 1 А.

Чтобы проверить, работает ли зарядное устройство, я включил светодиод и резистор 330 Ом между 5 В и минусом батареи. Схема будет прекрасно работать и без них.

Резисторы с R2 по R5 устанавливают уровни напряжения на линиях передачи данных на определенные значения.Эти напряжения гарантируют, что устройство знает, какой ток использовать для зарядки. Я получил значения этих резисторов из статьи Adafruit, где они открыли зарядное устройство для iPhone, чтобы посмотреть, как оно работает. Эти значения заставят iPhone и многие другие устройства заряжаться с током 500 мА.

Выпрямительный диод D1 гарантирует, что вы не повредите цепь, если вы неправильно подключите плюс и минус. Он также снижает напряжение на 1 В, а это значит, что для работы зарядного устройства требуется не менее 8 В.

Этот диод совсем не обязательно. Если вы собираетесь припаять плюсовой и минусовой вывод к плате, я уверен, что вы дважды проверьте соединение перед тестированием. Но при входном напряжении 9 В неплохо в любом случае снизить напряжение на регуляторе напряжения, чтобы уменьшить нагрев.

Кроме того, он позволяет использовать розетку постоянного тока для подключения ряда различных входов, не беспокоясь о правильности плюса и минуса.

Стабилизатор напряжения все еще может перегреться и отключиться даже с этим диодом.Если вы обнаружите, что это происходит часто, вы можете решить эту проблему, добавив прикрепляемый радиатор для TO-220.

Схема зарядного устройства USB работает от 6 батареек AA, 6 батареек AAA или батареи 9 В. Все эти батарейки довольно просто найти в большинстве супермаркетов.

Как построить схему зарядного устройства

Эту схему довольно легко построить. Вам нужно всего 7 компонентов. Идеально подходит для пайки на картон.

Я создал руководство в формате PDF с пошаговыми инструкциями по сборке портативного зарядного устройства USB.

Щелкните здесь, чтобы загрузить учебное пособие в формате PDF.

Модификации

Если вы хотите использовать аккумулятор другого типа, просто переключитесь на другой разъем аккумулятора. Или, что еще лучше, используйте стандартную входную розетку постоянного тока, чтобы вы могли подключить ее к стандартным настенным адаптерам постоянного тока. Затем подключите штекеры постоянного тока к аккумуляторным блокам для батарей AA, AAA и 9 В, чтобы иметь полный спектр возможностей зарядки.

Вы также можете использовать зарядные устройства для солнечных батарей в солнечный день.

Вы его построили?

Сообщите мне, как это прошло, в поле для комментариев ниже.Вопросы приветствуются!

Бонус: Загрузите этот проект в виде мини-электронной книги, которая шаг за шагом покажет вам, как построить эту схему.

Принципиальная схема мобильного зарядного устройства, 100-220 В переменного тока — схемы DIY

Рынок наводнен дешевой схемой мобильного зарядного устройства . Некоторым из вас может понадобиться схема зарядного устройства такого типа и список компонентов.

В этих мобильных зарядных устройствах используется всего несколько деталей, очень простая конструкция. Но есть и недостаток, они легко повредились.

Некоторые из моих друзей постоянно спрашивают, как отремонтировать схему мобильного зарядного устройства, поэтому я решил провести небольшой реверс-инжиниринг этих зарядных устройств.

Схема дешевого мобильного зарядного устройства 220 В переменного тока

Прежде всего, взглянем на принципиальную схему зарядного устройства. Трансформер получился немного странным, поэтому я тоже решила нарисовать его от руки.

К сожалению, все схемы зарядного устройства не одинаковы, некоторые из них содержат несколько дополнительных конденсаторов или резисторов.

Но даже несмотря на это, вы можете получить четкое представление о схеме мобильного зарядного устройства из приведенной выше схемы.

Конструкция довольно проста, построена на бумажной фенольной печатной плате, легко ремонтируется.

Перечень деталей схемы мобильного зарядного устройства

Наконец, список деталей, вы можете заменить большинство из них ближайшими аналогами.

1. Q1 — 13001 транзистор
2. Д1 — диод 1Н4007
3. D2 — стабилитрон 6,2 В
4. Д3 — диод 1Н4148
5. D4 — диод Шоттки SB260
6. R1 — 6,8 Ом — 1/2 Вт
7. R2 — 1 МОм — 1/4 Вт
8. R3 — 6.8 кОм — 1/8 ватта
9. R4 — 330 Ом -1/4 Вт
10. C1 — 2,2 мкФ — 450 В
11. C2 — 4,77 мкФ — 50 В
12. C3- 680pF керамика (681)
13. C4 — 470 мкФ — 10 В

Как я уже говорил, этот тип схемы транзисторного зарядного устройства 13001 может отличаться по конструкции и номеру детали. Но основная схема такая же, у некоторых из них есть маленький светодиод в качестве индикатора.

Детали трансформатора:

• Первичный: около 250 витков эмалированного медного провода от 36 до 40 SWG.
• Вторичный: 6 витков эмалированного медного провода от 26 до 28 SWG.
• Вспомогательная обратная связь: от 8 до 15 витков медного провода от 36 до 40 SWG.

Если трансформатор сломан, можно использовать трансформатор от другого сломанного зарядного устройства аналогичного типа.

Работа схемы мобильного зарядного устройства

Давайте обсудим, как работает эта схема, сначала взглянем на картинку ниже.

1. Первый каскад представляет собой однополупериодный выпрямитель, изготовленный из D1 , R1 и C1 .Он выпрямляет и фильтрует входной переменный ток до постоянного высокого напряжения. Таким образом, напряжение между точкой A, и позицией B составляет приблизительно 170 вольт для входа переменного тока 120 В и 311 вольт для входа переменного тока 220 вольт.
2. Вторая ступень — это автогенератор обратного хода (кольцевой дроссель, RCC), состоящий из всех частей, показанных внутри красного поля, и первичной + вспомогательной обмотки трансформатора.
3. Так как же колеблется обратный осциллятор? При подключении питания переменного тока база транзистора начинает открываться, поскольку она смещена резистором R2 .Ток через первичную обмотку начинает быстро расти и мгновенно достигает порогового уровня.
4. Но в то же время на вспомогательной обмотке трансформатора начинает расти противоположное (но низкое) напряжение. Это противоположное напряжение начинает заряжать конденсатор C3 отрицательно, намного быстрее, чем зарядка через R2 , таким образом в конечном итоге блокируя ток через первичную обмотку.
5. Поскольку во вспомогательной обмотке больше нет тока, C3 начинает разряжаться через R3 , а ток через R2 снова начинает открывать базу транзистора Q1 .
6. Этот процесс повторяется снова и снова очень быстро. Может быть от 10 000 до 50 000 раз в секунду, в зависимости от различных параметров. Итак, в конечном итоге мы получили колебания в цепи.
7. Поскольку цепь колеблется, энергия, запасенная в первичной обмотке, также сбрасывается во вторичную обмотку, когда транзистор находится в выключенном состоянии.
8. Ступень Rectifier 2 отвечает за выпрямление и фильтрацию наведенного тока и напряжения на вторичной обмотке.Выпрямленное и сглаженное напряжение находится между положениями C и D . Что может достигать 8-9 вольт без нагрузки. Но очень быстро падает при подключении нагрузки.
9. Сопротивление R4 обеспечивает небольшой ток, тем самым предотвращая перезарядку конденсатора.

Поскольку нет механизма обратной связи между стороной низкого напряжения и генератором, напряжение падает между точками C и D при подключении нагрузки.

Заключение

Ну, это, конечно, не самое простое объяснение, но я думаю, достаточно простое, чтобы понять, что происходит внутри схемы мобильного зарядного устройства.

Если у вас есть вопросы или предложения, задавайте их в комментариях.

Схема зарядного устройства для мобильных телефонов

— Проект выходного дня

Зарядное устройство для мобильного телефона Зарядное устройство — это устройство, которое заряжает мобильный телефон от доступного источника переменного тока. Зарядные устройства для мобильных телефонов, доступные на рынке, довольно дороги, хотя в большинстве зарядных устройств внутренняя схема почти такая же, как и выходной контакт.Это зависит от типа мобильного телефона, который мы используем.

[спонсор_1]

В этом уроке мы покажем вам, как сделать схему недорогого мобильного зарядного устройства. Эта схема преобразует 220 В переменного тока в регулируемые 5 В постоянного тока с помощью понижающего трансформатора и некоторых других основных электронных компонентов.

Требуемое оборудование

Ниже приведены необходимые элементы оборудования, необходимые для цепи зарядного устройства для мобильного телефона :

[inaritcle_1]

Подключения

1. Подключите мостовой выпрямитель к трансформатору, как показано на принципиальной схеме.
2. Поместите регулятор напряжения на макетную плату и подключите контакт Pin 1 к конденсатору 1000 мкФ.
3. Подключите контакт 3 регулятора напряжения к конденсатору 0,01 мкФ и подключите контакт 2 к GND.
4. На выходе подключите контакт Micro USB или используйте вольтметр для измерения выходного напряжения.

Рабочее пояснение

Большинство мобильных телефонов обычно заряжаются от регулируемого источника постоянного тока 5 В, поэтому в основном мы собираемся построить схему для регулируемого источника постоянного тока 5 В от 220 В переменного тока. Мы будем использовать понижающий трансформатор для преобразования 220 В переменного тока в 9 В переменного тока. Номинальное напряжение трансформатора всегда должно быть больше требуемого выходного напряжения. Затем двухполупериодный мостовой выпрямитель преобразует 9 В переменного тока в 9 В постоянного тока. Вы можете использовать для этой цели 4 отдельных диода или один компонент двухполупериодного выпрямителя.

Выход двухполупериодного мостового выпрямителя не является чистым постоянным током и имеет очень высокий коэффициент пульсаций. Таким образом, конденсатор емкостью 1000 мкФ будет работать как конденсатор фильтра и устранит пульсации из сигнала постоянного тока.Этот сигнал теперь будет подан на регулятор напряжения, который преобразует 9 В постоянного тока в регулируемые 5 В постоянного тока. Чтобы проверить выходное напряжение, подключите вольтметр к выходу схемы, он должен показывать 5В.

Приложение

• Мы можем использовать эту схему в качестве источника питания для цифровых схем, микросхем, микроконтроллеров и т.д.

Схема мобильного зарядного устройства

схема зарядного устройства сотового телефона Схема мобильного зарядного устройства USB

| Дорожное зарядное устройство для мобильного телефона

Теперь зарядка ваших мобильных телефонов стала легкой благодаря USB-розеткам, имеющимся в ноутбуке и ПК.Для зарядки вашего мобильного телефона эта схема обеспечивает регулируемое напряжение 4,7 В. 5 В постоянного тока и 100 мА тока поступают от USB-розетки, чего достаточно для медленной зарядки мобильного телефона. Мы можем использовать эту схему для зарядки мобильного телефона, пока мы в пути. Таким образом, мы можем рассматривать его как схему для дорожного зарядного устройства для мобильного телефона .

Порт USB мобильного телефона используется для зарядки, так как порт USB является очень полезным источником напряжения, который может заряжать мобильный телефон.В настоящее время на ноутбуках, доступных на рынке, имеется от двух до четырех портов USB. USB на самом деле относится к универсальной последовательной шине. Это одно из новейших воплощений метода, который используется как для получения информации, так и для получения информации с вашего компьютера. Нас беспокоит тот факт, что через порт USB на внешние устройства подается напряжение ± 5 Вольт, которое может подаваться на контакт №1, а на контакте №4 это 0В. Через порт USB может поступать ток до 100 мА, чего более чем достаточно для этого небольшого приложения.

Схема подключения мобильного зарядного устройства USB: Схема подключения мобильного зарядного устройства USB — ElectronicsHub.Org

C Компоненты, используемые в этой цепи:

• R1-470E
• C1-100uF / 25V
• T1- BC547
• Стабилитрон-4,7В /. 5W
• Диод-1N4007

Описание компонентов:

• Резистор: Протекание тока в цепи контролируется резистором.
• Конденсатор: В основном используется для хранения зарядов. Это два типа поляризованных и неполяризованных, электролитический конденсатор является примером поляризованного, в то время как керамический и бумажный неполяризованные.
• Транзистор: Он используется для увеличения мощности сигнала или для размыкания или замыкания цепи.
• Стабилитрон: Когда напряжение достигает точки пробоя, он начинает работать, но в состоянии обратного смещения.
• Диод: Он имеет два вывода, которые называются анодом и катодом.Он позволяет току течь только в прямом направлении, останавливая ток в обратном направлении.

Схема мобильного зарядного устройства USB Описание:

Большое количество мобильных аккумуляторов работают от 3,6 В от 1000 до 1300 мАч. Эти аккумуляторы представляют собой комбинацию трех литиевых элементов с номинальным напряжением 1,2 В для каждого. А для быстрой зарядки мобилы нужны 4,5 вольта и диапазон тока 300-500 мА.

Если вы хотите повысить эффективность своей батареи, лучше заряжать ее медленно.Схема, описанная ниже, работает при регулируемом напряжении 4,7 и обеспечивает ток, достаточный для медленной зарядки ваших мобильных телефонов. Напряжение на выходе согласовывается с помощью транзистора T1. В то время как выходное напряжение контролируется стабилитроном ZD, а полярность выхода, на который подается питание, защищается D1.

USB-штекер типа «A» должен быть подключен к передней части схемы. Чтобы упростить идентификацию полярности, соедините контакт 1 с проводом красного цвета, а провод черного цвета — с контактом 4.Теперь подключите выход схемы к соответствующему контакту зарядного устройства, чтобы подключить его к мобильным телефонам. После того, как все части схемы соберутся вместе, вставьте USB-штекер в розетку и измерьте выходной сигнал на схеме с помощью мультиметра. Если у вас правильный выход и если полярность подключена правильно, то подключите к нему свой мобильный телефон.

Теперь вы получите легко доступный маркер с несколькими зарядными устройствами, просто купите его и легко зарядите свой мобиль, когда вы в поезде или автобусе, поскольку каждый теперь носит с собой ноутбук или блокнот.

Примечание: Необходимо соблюдать особую осторожность, чтобы полярность была подключена правильным образом, если она будет подключена неправильным способом, это приведет к повреждению аккумулятора вашего мобильного телефона.

Для создания мобильного зарядного устройства USB необходим кабель USB, и кабель должен иметь как минимум один штекер с полосой на задней стороне около 5 см, имеющей внешнюю прокладку и защиту от «открытого» конца кабеля USB. Как правило, USB-кабели состоят из четырех кабелей красного цвета, а также черного и зеленого (вместе с протестующими).Поскольку для передачи данных используется зеленый и белый провод, в этом проводе нет необходимости, поэтому эти провода можно обрезать (при этом нам нужно обратить внимание на то, чтобы провода внутри их прокладки не были обнажены). Обычно провод черного цвета является отрицательным, а провод красного цвета — положительным. 5V — это напряжение, которое мы получаем от порта USB. И ток более 500 мА не может подаваться на устройство, подключенное к USB-порту. Подключив шнур питания с помощью USB-штекера, проверьте правильную полярность.

Постройте зарядное устройство для сотового телефона в чрезвычайных ситуациях

Аварийное зарядное устройство для сотового телефона с шаговым двигателем

Шаговый двигатель может использоваться для подзарядки батарей в вашем сотовом телефоне, чтобы можно было быстро позвонить в службу экстренной помощи, если вы окажетесь в отдаленном районе с неработающим мобильным телефоном. Это краткое руководство проведет вас через создание собственного зарядного устройства для сотового телефона в чрезвычайных ситуациях.

Хотя теоретически в этом приложении может работать любой двигатель постоянного тока, шаговые двигатели хорошо подходят для использования в качестве генератора из-за небольших размеров и используемых мощных магнитов.

Схема состоит из шагового двигателя, снабженного кривошипной рукояткой, позволяющей пользователю вращать вал с минимальным усилием. Произведенный выходной переменный ток затем выпрямляется мостовым выпрямителем, а большие электролитические конденсаторы используются для хранения произведенной энергии.

Еще одной проблемой является ограничение напряжения до 5 вольт, чтобы не повредить литий-ионный аккумулятор сотового телефона. Это было достигнуто с помощью линейного регулятора напряжения на 5 В с низким падением напряжения.

Для определения оптимального размера для этого применения были испытаны различные двигатели. Мы обнаружили, что шаговый двигатель NEMA 23 с 6 проводами 15,0 кг-см идеально подходит для этого проекта.

Хотя двигатель самого большого размера будет производить максимальное количество энергии, система может стать громоздкой и может потребовать чрезмерного усилия для поворота кривошипа.

Принципиальная схема зарядного устройства для сотового телефона представлена ​​ниже. Устройство было сконструировано на перфорированной плате и было протестировано, чтобы понять, сколько усилий потребуется для зарядки аккумулятора, достаточного для того, чтобы сделать короткий телефонный звонок в службу экстренной помощи.

Было отмечено, что нескольких минут времени «проворачивания» было достаточно для короткого телефонного разговора.

В этой статье предложена простая схема зарядного устройства, которую можно использовать в среде, где не было электроэнергии, например, в кабине в удаленном месте.

Предложенный генератор оказался адекватным, чтобы легко обеспечить несколько минут «времени разговора» на стандартном смартфоне, при этом требуя лишь минимальных физических усилий для выработки необходимой электроэнергии.

Зарядное устройство для мобильных телефонов — Electronics-Lab.com

Описание

Большинство мобильных зарядных устройств не имеют регулирования тока / напряжения или защиты от короткого замыкания. Эти зарядные устройства обеспечивают исходное напряжение 6–12 В постоянного тока для зарядки аккумуляторной батареи. Большинство аккумуляторных блоков мобильных телефонов имеют номинал 3,6 В, 650 мАч. Для увеличения срока службы аккумулятора рекомендуется медленная зарядка при малом токе. Подходящий вариант — от шести до десяти часов зарядки при токе 150-200 мА.Это предотвратит нагрев аккумулятора и продлит срок его службы. Описанная здесь схема обеспечивает ток около 180 мА при напряжении 5,6 В и защищает мобильный телефон от неожиданных колебаний напряжения, возникающих в сети. Таким образом, зарядное устройство можно оставить включенным на ночь для пополнения заряда аккумулятора. Схема защищает мобильный телефон, а также зарядное устройство, немедленно отключая выход при обнаружении скачка напряжения или короткого замыкания в аккумуляторной батарее или разъеме. Его можно назвать «посредником» между существующим зарядным устройством и мобильным телефоном.Он имеет такие функции, как регулирование напряжения и тока, защита от перегрузки по току и отключение высокого и низкого напряжения. Дополнительной особенностью схемы является то, что она включает короткую задержку в десять секунд для включения при возобновлении подачи электроэнергии после сбоя питания. Это защищает мобильный телефон от мгновенных скачков напряжения. Схема разработана для использования с адаптером 12 В, 500 мА (аккумуляторный разрядник). Микросхема операционного усилителя CA3130 используется в качестве компаратора напряжения. Это операционный усилитель BiMOS с входом MOSFET и выходом CMOS.На входе используются встроенные МОП-транзисторы с p-каналом, защищенные затвором, что обеспечивает очень высокий входной импеданс. Выходное напряжение может быть как положительным, так и отрицательным (здесь — заземлением). На инвертирующий вход (вывод 2) IC1 подается переменное напряжение, получаемое через дворник потенциометра VR1. Неинвертирующий вход (контакт 3) микросхемы IC1 подключен к стабилизированному напряжению постоянного тока 12 В, развиваемому на стабилитроне ZD1. Это делает выход IC1 высоким.

После возобновления подачи питания конденсатор C1 обеспечивает задержку в несколько секунд для зарядки до потенциала, превышающего потенциал инвертирующего вывода 2 CA3130, таким образом, выход IC1 становится высоким только после задержки.В случае сильного скачка напряжения в линии питания стабилитрон ZD1 (12 В, 1 Вт) выйдет из строя и закоротит контакт 3 IC1 на массу, а выход IC1 упадет до уровня земли. Выход IC1 подается на базу npn транзистора Дарлинга BD677 (T2) для зарядки аккумулятора. Транзистор T2 работает только тогда, когда на выходе IC1 высокий уровень. Во время проводимости эмиттерное напряжение T2 составляет около 10 В, которое проходит через R6, чтобы ограничить зарядный ток примерно до 180 мА. Стабилитрон ZD2 регулирует напряжение зарядки примерно до 5.
