Схема зарядного устройства на микросхеме 2153 с. Зарядное устройство на микросхеме IR2153: схема, характеристики, применение

Основные элементы схемы:

• Микросхема IR2153 — генератор управляющих импульсов
• Силовые MOSFET-транзисторы — коммутация первичной обмотки
• Импульсный трансформатор — преобразование напряжения
• Выпрямительный диод — выпрямление выходного напряжения
• Фильтрующий конденсатор — сглаживание пульсаций

Расчет параметров зарядного устройства

При разработке зарядного устройства на IR2153 необходимо рассчитать следующие ключевые параметры:

1. Мощность устройства
2. Частота работы генератора
3. Параметры импульсного трансформатора
4. Номиналы силовых ключей
5. Параметры выходного выпрямителя

Для расчета можно воспользоваться следующими формулами:

• Мощность: P = U * I, где U — выходное напряжение, I — максимальный ток заряда
• Частота: F = 1 / (1.4 * (R1 + R2) * C1), где R1, R2 и C1 — элементы обвязки IR2153
• Число витков первичной обмотки трансформатора: N1 = (Vin * 10^8) / (4 * F * B * S), где B — индукция, S — сечение сердечника

Особенности сборки зарядного устройства

При сборке зарядного устройства на IR2153 следует учитывать ряд важных моментов:

• Использовать качественные компоненты с соответствующими номиналами
• Обеспечить хороший теплоотвод для силовых элементов
• Применять надежную изоляцию высоковольтных цепей
• Использовать толстые дорожки для силовых цепей на печатной плате
• Минимизировать длину проводников в высокочастотной части

Настройка и тестирование устройства

После сборки зарядное устройство необходимо настроить и протестировать. Основные этапы:

1. Проверка работоспособности генератора на IR2153
2. Настройка выходного напряжения
3. Проверка работы токовой защиты
4. Тестирование под нагрузкой
5. Проверка нагрева компонентов

Для настройки потребуется осциллограф, мультиметр и регулируемая нагрузка. Важно соблюдать меры безопасности при работе с высоким напряжением!

Преимущества и недостатки зарядного устройства на IR2153

Рассмотрим основные плюсы и минусы данного типа зарядных устройств:

Преимущества:

• Высокий КПД (до 85-90%)
• Компактные размеры и малый вес
• Возможность получения больших токов заряда
• Низкая стоимость компонентов
• Простота схемотехники

Недостатки:

• Отсутствие гальванической развязки (в базовой схеме)
• Необходимость настройки
• Сложность ремонта для неподготовленного пользователя
• Генерация высокочастотных помех

Области применения зарядных устройств на IR2153

Зарядные устройства на базе IR2153 могут эффективно применяться в следующих областях:

• Зарядка автомобильных аккумуляторов
• Зарядка тяговых аккумуляторов электротранспорта
• Источники питания для мощной аудиоаппаратуры
• Лабораторные блоки питания
• Сварочные инверторы

Модификации базовой схемы

Базовую схему зарядного устройства на IR2153 можно модифицировать для улучшения характеристик:

1. Добавление гальванической развязки
2. Внедрение схемы стабилизации выходного напряжения
3. Реализация режима ограничения тока заряда
4. Добавление индикации режимов работы
5. Внедрение микроконтроллерного управления

Каждая из этих модификаций позволяет расширить функциональность устройства и повысить его надежность.

Заключение

Зарядное устройство на базе микросхемы IR2153 представляет собой эффективное и недорогое решение для зарядки аккумуляторов. Оно обладает хорошими техническими характеристиками и широкими возможностями модификации. При правильном проектировании и сборке такое устройство может служить надежным помощником как любителям электроники, так и профессионалам.

Зарядное устройство на ir2153 — Вместе мастерим

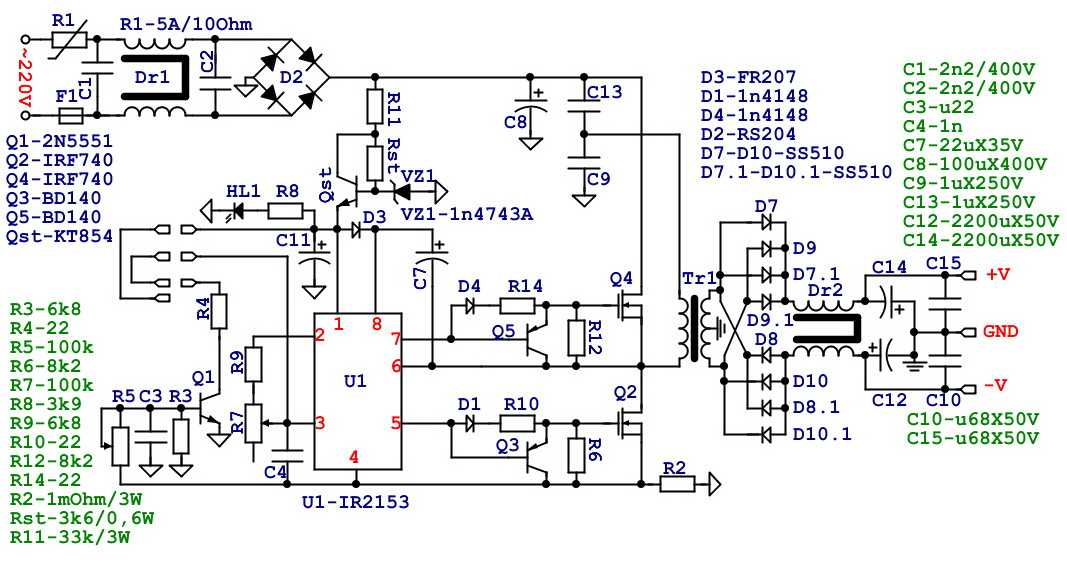

Схема работает от сети переменного напряжения 220 Вольт, ее выходная мощность около 250 ватт, а это около 20 Ампер при 14 Вольтах выходного напряжения, чего вполне достаточно для зарядки автомобильных аккумуляторов.

На входе имеется сетевой фильтр, и защита от бросков напряжения и перегруза блока питания. Термистор защищает ключи во время начального момента включения схемы в сеть 220 Вольт. Затем сетевое напряжение выпрямляется диодным мостом.

Через ограничительное сопротивление 47 кОм напряжение проходит на микросхему генератора. Импульсы определенной частоты следуют на затворы высоковольтных ключей, которые срабатывая пропуская напряжение в сетевую обмотку трансформатора. На вторичной обмотке мы имеем требуемое для заряда аккумуляторов напряжение.

Выходное напряжение ЗУ зависит от количества витков во вторичной обмотке и рабочей частоты генератора. Но частоту не следует поднимать выше 80кГц, оптимально 50-60кГц.

Высоковольтные ключи IRF740 или IRF840. Меняя емкость конденсаторов во входной цепи можно увеличить или уменьшить выходную мощность зарядного устройства, при необходимости можно достичь 600 ваттной мощности. Но нужны конденсаторы 680 мкФ и мощный диодного мост.

Трансформатор можно взять готовый из компьютерного блока питания. А можно и его сделать самому. Первичная обмотка содержит 40 витков провода диаметром 0,8 мм, затем накладываем слой изоляции наматываем вторичную обмотку – где то 3,5-4 витка из довольно толстого провода или использовать многожильный провод.

После выпрямителя в схеме установлен фильтрующий конденсатор, емкость не более 2000 мкФ.

На выходе необходимо поставить импульсные диоды с током не менее 10-30А, обычные сразу сгорят.

Внимание схема ЗУ не имеет защиты от короткого замыкания и сразу выйдет из строя, если такое произойдет.

Эту схему можно считать упрощенным вариантом от выше рассмотренной.

Диодный мост состоит из любых выпрямительных диодов с током не менее 2А, можно и больше и с обратным напряжением 400 Вольт, можно использовать готовый диодный мост из старого компьютерного блока питания в нем обратное напряжение 600 Вольт при токе 6 А.

Для обеспечения требуемых параметров питания микросхемы необходимо взять сопротивление 45-55 кОм с мощностью 2 ватт, если таких не можете найти, соедините последовательно несколько маломощных резисторов.

Диод VD2 рассчитан на ток не менее 1 А и с обратным напряжением 300 Вольт, я использовал диоды HER207, который заимствовал из старого телевизора Sony. Полевые транзисторы применил высоковольтные, типа IRF840 или IRF740. Дроссель имеет две одинаковые обмотки, но независимые друг от друга, каждая из которых по 15 витков провода диаметром 0,7мм.

Зарядное устройство желательно дополнить регулятором мощности и защитой от перегруза и короткого замыкания.

Надёжная токовая защита для БП и ЗУ на IR2153 и электронном трансформаторе.

Автор: Blaze, [email protected]
Опубликовано 09.02.2016
Создано при помощи КотоРед.

На создание данной статьи меня спровоцировал опыт создания блоков питания и зарядных устройств на основе простых импульсных блоков питания, которыми являются как иип на IR2153, так и переделанный различными способами под блок питания электронный трансформатор. Данные источники питания являются простыми, нестабилизированными импульсными блоками питания без каких-либо защит. Не смотря на данные недостатки, такие источники питания довольно просты в изготовлении,не требуют сложной настройки, времени на создание такого блока питания требуется меньше чем на полный ШИМ БП с узлами стабилизации и защиты.

Обьединив такой блок питания и простейший ШИМ- регулятор на NE555, получам регулируемый блок питания как для экспирементов, так и для зарядки АКБ. Радости нашей нет предела до того момента, пока данный девайс не попробовать на искру, или по ошибке, размышляя над созданием очередного аппарата перепутать полярность заряжаемого АКБ.

Тут пришла мысль о том, чтобы найти не просто ввести тот или инной узел защиты в конкретный экземпляр блока питания, а найти или создать универсальную быстродействующую схему, которую можно внедрять в любой вторичный источник питания.

Требования к узлу защиты:

-плата защиты должна занимать мало места

-работоспособной при больших токах нагрузки

-высокая скорость срабатывания

Одним из заинтересовавших вариантов была такая схема, найденная в интерете:

При замыкании выхода данной схемы, разряжается ёмкость затвора VT1 через диод VD1, что приводит к закрытию VT1 и ток через транзистор не протекает, блок питания остаётся целым и невредимым. Но что же произойдёт если на выход данной схемы подключить нагрузку, в 300вт, когда наш иип может выдать всего 200вт? Не смотря на то что у нас присутствует схема защиты, замученный блок питания снова взрывается.

Недостатки данной схемы:

1. Необходимо точно подбирать сопротивление шунта, чтобы максимально допустимый ток блока питания создал такое падение напряжения на выбранном шунте, при котором VT2, открываясь полностью закроет VT1.

2. В данной схеме может наступить момент, когда ток проходящий через шунт, приоткроет VT2, вследствии чего VT1 начнёт закрываться и останется в таком состоянии, что будет недозакрыт, а учитывая что через VT1 протекает немалый ток, то данный линейный режим вызовет его сильный перегрев, врезультате которого VT1 будет пробит.

В блоке питания на IR2153 однажды применял триггерную защиту, остался доволен её работой. Прицепим к схеме триггерной защёлки на комплиментарной паре транзисторов шунт в качестве датчика тока и n-канальный транзистор в роли ключевого элемента получаем такую схему:

После подачи питания на схему, транзистор Q3, через светодиод и R4 открывается, стабилитрон D3 ограничивает напряжение на затворе полевого транзистора. D4 защищает Q3 от выбросов высокого напряжения, при подключении индуктивной нагрузки (электродвигатель). На паре транзисторов Q1, Q2 собран аналог тиристора. Ток, протекающий через шунт R1, вызывает падение напряжения, которое с движка переменного резистора R10, и цепочку R2, С2, поступает на базу транзистора Q2. Величину напряжения с шунта, которое пропорционально току, протекающему через этот шунт можно регулировать прерменным резистором R10. В момент, когда напряжение на базе Q2 станет больше 0.5-0.7в транзистор Q2 начнёт открываться, тем самым открывая Q1, в свою очередь транзистор Q1открываясь, будет открывать Q2. Данный процесс происходит очень быстро, за доли секунды транзисторы откроют друг друга и останутся в таком устойчивом состоянии. Через открытый аналог тиристора затвро Q3, а также резистор R4 окажутся подключены к общему проводнику схемы, что приведёт к закрытию Q3 и свечение светодиода D1 сообщит о том что сработала защита. Снять защиту можно как отключив кратковременно питание, так и кратковременным нажатием на кнопку S1.

Универсальная схема защиты была создана и проверена в работе, шунт R1 был составлен из двух резисторов 0.22 Ом 5Вт. Остался последний шаг – вводим в нвшу схему защиту от переполюсовки клемм АКБ.

Схема с защитой от переполюсовки :

Наша схема дополнилась диодом D2, резисторами R6, R5. Кнопка S1 была убрана из схемы по причине того, что при срабатывании защиты она не выводила схему из защиты, после доработки.

Токовая защита осталась без изменений, снять защиту можно отключив питание на 2-3 секунды. При подключении к выходу схемы АКБ, перепутав полярность, напряжение с АКБ через диод D2, резистор R6 поступает на базу Q2, срабатывает защита Q3 закрывается, светодиод D1 сигнализирует о срабатывании защиты.

На этой волне я заканчиваю поиски защиты для своих простых иип. Работой своих схем доволен, надеюсь они пригодятся и вам.

Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки – 10.

Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы.
Диодный мост – можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами – повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.

Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону.
В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.

После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.

Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие.
Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.

Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.

При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.

Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие.
Регулятор мощности – одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.

.

ШИМ – регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от . до максимального выходного напряжения с трансформатора.

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике – легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.

Устройства на ir2153

В данной статье опубликована схема блока питания на IR, который можно использовать в качестве блока питания для УНЧ. Также эту схему можно использовать в качестве источника питания для шуруповерта изменив выходной каскад и пересчитав силовой трансформатор на нужно напряжение. Разъем XT1 на схеме — это подключение обмотки самопитания микросхемы, которая намотана на силовой трансформатор и рассчитана на 15 вольт. Запуск схемы производится через резистор R44 и диод VD После запуска схемы, микросхема начинает записываться от этой обмотки через диоды VD2 и VD4.
