Схематическое обозначение транзистора и других полупроводниковых приборов: полное руководство

alexxlabСхем
Как выглядит схематическое обозначение биполярного транзистора. Какие бывают типы транзисторов. Чем отличаются обозначения полевых транзисторов. Как обозначаются другие полупроводниковые приборы на схемах.

Содержание

Основные типы и обозначения транзисторов

Транзисторы являются ключевыми элементами современной электроники. Существует несколько основных типов транзисторов, каждый из которых имеет свое уникальное схематическое обозначение:

  • Биполярные транзисторы (BJT) — NPN и PNP
  • Полевые транзисторы (FET) — JFET и MOSFET
  • Однопереходные транзисторы (UJT)
  • Фототранзисторы

Рассмотрим подробнее обозначения каждого типа.

Схематическое обозначение биполярных транзисторов

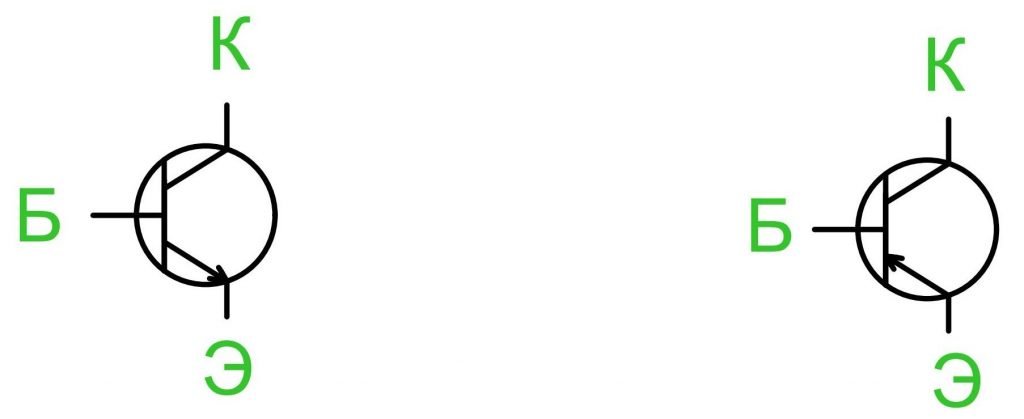

Биполярные транзисторы бывают двух типов — NPN и PNP. Их схематические обозначения отличаются направлением стрелки на эмиттере:

  • NPN транзистор: стрелка эмиттера направлена от базы
  • PNP транзистор: стрелка эмиттера направлена к базе

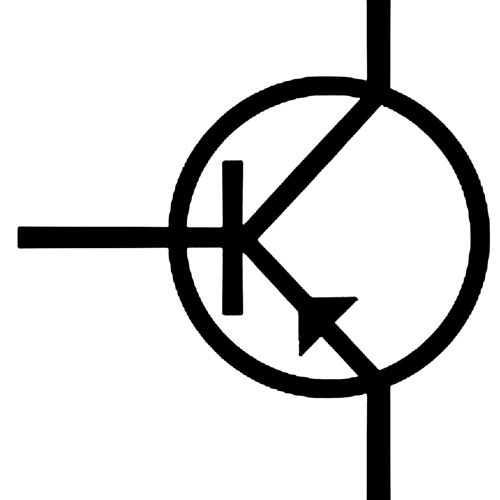

Как выглядит схематическое обозначение NPN транзистора? Это вертикальная линия (коллектор), от которой отходят две горизонтальные линии — верхняя короткая (база) и нижняя длинная со стрелкой от базы (эмиттер).


Обозначение полевых транзисторов на схемах

Полевые транзисторы имеют несколько иное обозначение. Основные типы:

  • JFET (полевой транзистор с управляющим p-n переходом)
  • MOSFET (полевой транзистор со структурой металл-оксид-полупроводник)

Чем отличаются их обозначения? JFET изображается в виде вертикальной линии (канал) с двумя горизонтальными линиями по бокам (затвор). MOSFET имеет дополнительную изолированную линию затвора.

Особенности обозначения однопереходных транзисторов

Однопереходные транзисторы (UJT) имеют уникальное схематическое обозначение, отличное от биполярных и полевых транзисторов. Как оно выглядит?

  • Вертикальная линия (база)
  • Диагональная линия, пересекающая базу (эмиттер)
  • Две точки подключения на концах базы

Такое обозначение отражает особенности структуры и работы UJT.

Схематическое изображение фототранзисторов

Фототранзисторы на схемах обозначаются похоже на обычные биполярные транзисторы, но с дополнительными элементами:

  • Стандартное обозначение NPN или PNP транзистора
  • Две стрелки, направленные к транзистору (символизируют падающий свет)

Это позволяет легко идентифицировать фототранзисторы на электрических схемах.


Обозначения специальных типов транзисторов

Помимо основных типов, существуют специальные виды транзисторов со своими уникальными обозначениями:

  • Транзистор Дарлингтона — два связанных транзистора в одном корпусе
  • IGBT транзистор — комбинация биполярного и полевого транзисторов
  • Многоэмиттерный транзистор — несколько эмиттеров на одной базе

Их схематические изображения отражают особенности внутренней структуры и принципа работы.

Правила изображения транзисторов на электрических схемах

При построении электрических схем с транзисторами следует придерживаться определенных правил:

  • Соблюдать стандартную ориентацию символов (вертикально или горизонтально)
  • Четко обозначать выводы транзисторов (Б — база, Э — эмиттер, К — коллектор)
  • Использовать дополнительные обозначения при необходимости (например, для защитных диодов)
  • Сохранять единый стиль обозначений на всей схеме

Это обеспечивает ясность и читаемость схемы.

Отличия в обозначениях транзисторов разных производителей

Хотя основные принципы обозначения транзисторов стандартизированы, могут встречаться некоторые различия в зависимости от производителя или страны происхождения схемы:


  • Незначительные вариации в форме символов
  • Дополнительные элементы в обозначениях
  • Различия в буквенных обозначениях выводов

Важно учитывать эти нюансы при работе с различными схемами.

Как обозначаются другие полупроводниковые приборы на схемах

Помимо транзисторов, на электрических схемах часто встречаются и другие полупроводниковые приборы. Как они обозначаются?

  • Диоды — треугольник с линией (катод)
  • Тиристоры — комбинация символов диода и транзистора
  • Варикапы — символ конденсатора со стрелкой
  • Стабилитроны — символ диода с дополнительной линией на катоде

Каждый тип прибора имеет свое уникальное обозначение, отражающее его функцию и структуру.

Современные тенденции в обозначении полупроводниковых приборов

С развитием электроники появляются новые типы полупроводниковых приборов, что влияет на систему их обозначений:

  • Упрощение символов для более сложных интегральных схем
  • Использование блочных диаграмм вместо детальных схем
  • Применение компьютерных систем автоматизированного проектирования (САПР)
  • Стандартизация обозначений на международном уровне

Эти тенденции направлены на повышение эффективности разработки и чтения электрических схем.



Условное обозначение — транзистор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1


Схема устройства и включения транзисторов.| Транзистор ( разрез.  [1]

Условные обозначения транзисторов в их маркировке установлены в следующем виде: первый знак-буква: Г — германиевый; К — кремниевый; второй знак буква Т — транзистор: остальные четыре знака — трехзначное число и буква — шифр, указывающий назначение и модификацию ( разновидность) данного прибора.  [2]

Условное обозначение транзисторов по ГОСТ 5461 — 59 состоит из трех элементов.  [3]

Условное обозначение транзистора показано на рис. 6 — 7 а. На рис. 6 — 7 6 показаны вольт-амперные характеристики участка коллектор-база транзистора типа П-102. Каждая характеристика соответствует определенному значению тока, протекающего по участку эмиттер — база.

Из рассмотрения этих характеристик мы еще раз убеждаемся, что величина тока / к, протекающего по участку коллектор-база, практически не зависит от величины напряжения UK, падающего на этом участке, целиком определяется величиной тока эмиттера. Когда ток эмиттера / э равен нулю, по коллекторной цепи протекает небольшой остаточный ток / ко.  [4]

Условное обозначение транзистора показано на рис. 8.44, а, где к — коллектор, э — эмиттер, б — база.  [5]

Условные обозначения транзисторов обоих типов в электрических схемах приведены на рис. 4 — 1, а. Буквы у выводов транзисторов означают: Э — эмиттер, Б — база, К — коллектор. Кружок у транзистора ( на рисунке показан только у транзистора р-п — р) означает, что кристалл помещен в корпус. По ГОСТ допустимы оба обозначения для транзисторов, имеющих корпус.  [6]

Условное обозначение транзистора IGBT, приведенное на рис. 6.2, указывает, что в его составе есть полевая и биполярная части.  [7]

Типы транзисторов.  [8]

В условных обозначениях транзисторов стрелкой указывается направление тока эмиттера.  [9]

На условном обозначении транзистора стрелка показывает условное направление тока в эмиттере от плюса к минусу.  [10]

Принятые в нашей стране условные обозначения транзисторов содержат сведения об их назначении, физических и конструктивно-технологических свойствах, основных электрических параметрах, применяемом исходном материале.  [11]

На рис. 7.16 иг даны условные обозначения транзисторов. Принцип работы транзисторов обоих типов аналогичен.  [12]

Схематическое изображение ( а и условное графическое изображение ( б транзисторов типа п-р — п и р-п — р распределение концентрации основных носителей вдоль структуры транзистора в равновесном состоянии ( в. | Распределение токов в транзисторе ( а, потенциала вдоль структуры транзистора ( б и неравновесных неосновных носителей в базе при различных токах эмиттера ( в.  [13]

На рис. 4.1 5 показаны условные обозначения транзисторов. Эмиттер изображается в виде стрелки, которая указывает направление тока эмиттерного перехода.  [14]

На рис. 4.1, б показаны условные обозначения транзисторов. Эмиттер изображается в виде стрелки, которая указывает прямое направление тока эмиттерного перехода.  [15]
