Как работает автоматический школьный звонок. Какие преимущества дает использование автоматической системы подачи звонков. Пошаговая инструкция по сборке автоматического звонка своими руками. Как настроить таймер для подачи звонков по расписанию.

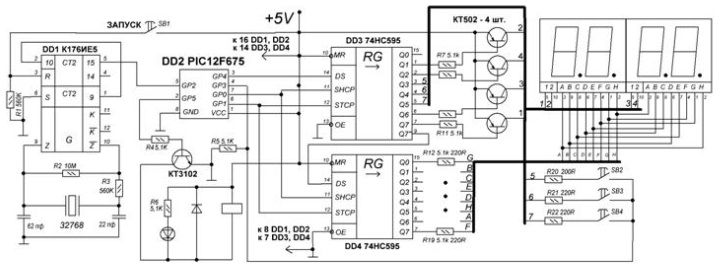

Что такое автоматический школьный звонок и зачем он нужен
Автоматический школьный звонок — это устройство, которое позволяет подавать звуковые сигналы в учебных заведениях по заданному расписанию без участия человека. Основные компоненты системы:
- Электрический звонок или гонг
- Программируемый таймер
- Источник питания
Использование автоматической системы подачи звонков имеет ряд преимуществ по сравнению с ручным управлением:
- Высокая точность соблюдения расписания
- Экономия времени и трудозатрат персонала
- Возможность гибкой настройки расписания звонков
- Работа в автономном режиме без постоянного контроля
Принцип работы автоматического школьного звонка
Автоматический школьный звонок работает по следующему принципу:
- В программируемый таймер заносится расписание подачи звонков
- В заданное время таймер замыкает электрическую цепь
- Ток поступает на электромагнит звонка
- Электромагнит притягивает якорь с молоточком
- Молоточек ударяет по гонгу, производя звук
Таким образом, система автоматически подает звуковой сигнал в нужное время без участия человека. Это обеспечивает высокую точность соблюдения расписания.
Компоненты для сборки автоматического школьного звонка
Для самостоятельной сборки автоматического школьного звонка потребуются следующие компоненты:
- Электрический звонок или гонг

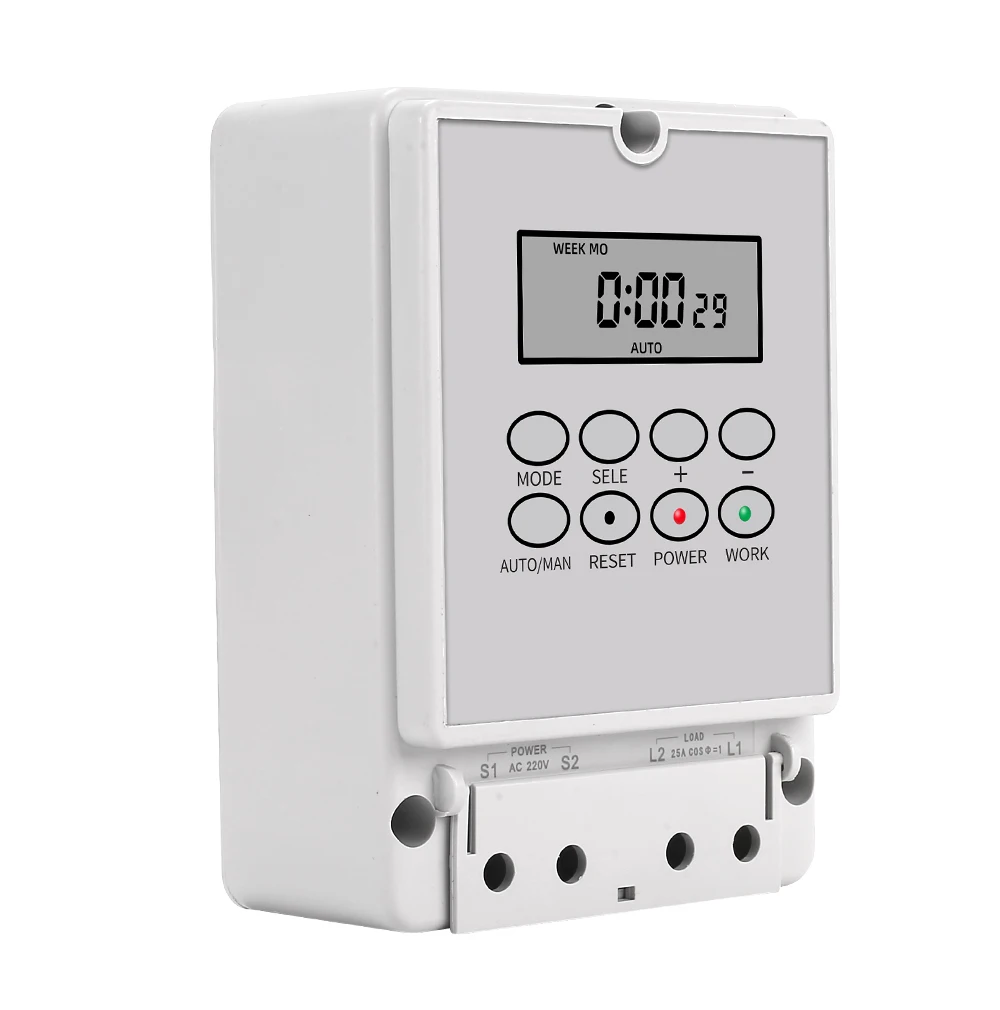

- Программируемый таймер (например, TS1W1)
- Монтажная плата из фанеры
- Соединительные провода
- Крепежные элементы (винты, гайки)
- Инструменты для монтажа
Наиболее важными элементами являются электрический звонок и программируемый таймер. От их характеристик будет зависеть громкость звукового сигнала и функциональность системы.
Пошаговая инструкция по сборке автоматического звонка
Процесс сборки автоматического школьного звонка включает следующие основные этапы:
- Подготовка монтажной платы из фанеры
- Крепление электрического звонка к плате
- Монтаж программируемого таймера
- Подключение проводов между компонентами
- Настройка таймера и проверка работы системы
Рассмотрим каждый этап подробнее.
Подготовка монтажной платы
Для монтажа компонентов потребуется плата из фанеры толщиной 12 мм размером 290×140 мм. На плате необходимо просверлить отверстия:
- 8 отверстий диаметром 5,3 мм для крепления звонка и таймера
- 2 отверстия диаметром 10 мм для крепления платы на стене
Крепление электрического звонка
Электрический звонок крепится к монтажной плате с помощью:
- 4 винтов с полукруглой головкой
- 4 шестигранных гаек
Винты вставляются в отверстия с лицевой стороны платы и фиксируются гайками с обратной стороны.
Монтаж программируемого таймера
Таймер TS1W1 крепится аналогичным образом:
- 4 винта с цилиндрической головкой
- 4 шестигранные гайки
Винты вставляются в отверстия с лицевой стороны, гайки закручиваются с обратной стороны платы.
Настройка таймера для подачи звонков
Программируемый таймер позволяет гибко настроить расписание подачи звонков. Процесс настройки включает следующие шаги:
- Установка текущей даты и времени
- Выбор формата отображения времени (12/24 часа)
- Программирование времени включения звонка
- Установка длительности звучания сигнала
- Настройка дней недели для работы звонка
Большинство таймеров позволяет запрограммировать до 50 различных временных интервалов. Это дает возможность создать сложное расписание звонков с учетом всех особенностей учебного процесса.
Преимущества использования автоматического школьного звонка
Внедрение автоматической системы подачи звонков в учебном заведении дает ряд важных преимуществ:
- Повышение точности соблюдения расписания занятий
- Экономия времени персонала на ручное управление звонками
- Возможность гибкой настройки расписания под потребности школы
- Автономная работа без необходимости постоянного контроля
- Снижение вероятности человеческой ошибки при подаче сигналов
Все это позволяет оптимизировать учебный процесс и повысить дисциплину в образовательном учреждении.
Особенности эксплуатации автоматического школьного звонка
При использовании автоматической системы подачи звонков следует учитывать некоторые особенности:
- Необходимость периодической проверки настроек таймера
- Важность резервного питания для бесперебойной работы
- Потребность в сезонной корректировке расписания
- Регулярное обслуживание механических компонентов звонка
При правильной эксплуатации автоматический школьный звонок может прослужить много лет, обеспечивая точное соблюдение расписания занятий.
Таймер для подачи школьных звонков (Arduino UNO)
Это очень простое устройство предназначено для автоматической подачи школьных звонков В аппаратной части оно состоит только из микроконтроллерной платы ARDUINO UNO и выходного электромагнитного реле.
Принципиальная схема
Схема предназначена для управления одной нагрузкой, которой служит школьный звонок. Контакты выходного реле подключают параллельно звонковой кнопке. Для управления выбран порт D10.
Логический уровень с порта D10 поступает на транзисторный ключ на VT1, в коллекторной цепи которого включено реле К1, управляющее звонком.
Программа предельно проста. Она написана на языке C++. Если все перемены и уроки одинаковые, например, все перемены по 10 минут, все уроки по 45 минут, то для управления используется программа, приведенная в таблице 1.
Рис. 1. Таймер для подачи школьных звонков, схема на Arduino UNO.
Эта программа отрабатывает один повторяющийся цикл, состоящей из звонка на урок, звучащего 3 секунды, урока, длительностью 45 минут, звонка на перемену, звучащего 3 секунды, и перемены длительностью 10 минут.
Цикл повторяется пока питание включено и может отработать любое количество уроков и перемен.
В начале учебного дня ответственный сотрудник школы включает питание выключателем S1 в тот момент, когда нужно подать звонок на первый урок. Далее все происходит автоматически. А по завершении занятий этот же ответственный сотрудник питание выключает выключателем S1, и уходит домой.
Обратите внимание, что все временные интервалы задаются в миллисекундах. То есть, 45 минут на урок и 10 минут на перемену нужно перевести в миллисекунды и вписать в программу именно в таком виде. Для этого нужно значение в минутах умножить на 60000.
Программа
Программа, показанная в таблице 1 годится только в том случае, если все уроки одинаковые и все перемены тоже одинаковые. Но бывает и иначе, например, может быть большая перемена на обед и какая-то промежуточная большая перемена. В этом случае, нужно подробно расписать всю смену.
Или даже весь учебный день. Для примера в таблице 2 приводится программа на шесть уроков, в которой длительность 3-й перемены задана в 20 минут, а длительность 6-й перемены в 15 минут.
Все значения времени, конечно же могут быть другими. Количество шагов программы тоже может быть другим. Все зависит от расписания работы конкретного учебного заведения.
Но принцип составления программы должен быть понятен.
Никаких органов управления аппарат не имеет, кроме выключателя питания и кнопки сброса, которая есть на плате ARDUINO UNO. Для изменения расписания уроков его нужно подключить через USB-порт к персональному компьютеру. Для работы с ARDUINO UNO нужен компьютер с установленной программой ARDUINO.
Программу ARDUINO раздают бесплатно на официальном сайте arduino.ru.
Каравкин В. РК-10-2018.
Литература: 1. Каравкин В. «Ёлочная мигалка на ARDUINO как средство от боязни микроконтроллеров», РК-11-2016.
АВТОМАТ ПОДАЧИ ЗВОНКОВ | МОДЕЛИСТ-КОНСТРУКТОР
Рубрики Приборы-помощники
В большинстве наших школ звонки до сих пор включают по старинке — нажимает на кнопку дежурный или вахтер.
Но ведь и этот процесс совсем не трудно автоматизировать. Предлагаемый прибор предназначен для этой цели и вполне может быть изготовлен в школьном радиокружке. Блок-схема прибора-автомата приведена на рисунке 1. Электронные цифровые часы подают в заданное время на исполнительное устройство управляющие сигналы. Исполнительное устройство включает и выключает программное устройство, которое, в свою очередь, в соответствии с расписанием звонков включает внутренний звуковой сигнализатор и внешний мощный школьный звонок, подавая на него сетевое напряжение -220 В.
Принципиальная схема электронных цифровых часов с исполнительным устройством приведена на рисунке 2 За их основу взята схема из радиоконструктора «Старт 7176», в которую добавлены несколько дополнительных кнопок управления. Часы собраны на большой интегральной микросхеме (БИС) К145ИК1901, которая может работать в режиме выдачи управляющих сигналов при совпадении текущего времени с заранее установленными значениями в двух независимых регистрах (режимы «Будильник 1» и «Будильник 2»).
Для показа времени использован цифровой вакуумно-люминесцентный индикатор типа ИВЛ1- 7/5. Постоянное напряжение питания микросхемы — 27. В и переменное напряжение ~5 В для нити накала индикатора вырабатываются сетевым блоком питания, состоящим из трансформатора Т1, двухполупериодного выпрямителя на диодах VD1 и VD2 и параметрического стабилизаторэ, собранного из стабилитронов VD3 — VD5, резистора R1 и фильтрующих конденсаторов С6, С7.
В состав исполнительного устройства (2) входят транзисторы VT1 и VT2, электромагнитное реле К1, диод VD7 и резисторы R6 — R11 Работает оно следующим образом. При поступлении управляющего сигнала с вывода 27 микросхемы DD1 через ограничительный резистор R6 на базу транзистора VT1 он открывается и при этом срабатывает реле К1. Его контакты К1 1 замыкаются и подключают параллельно транзистору VT1 резистор R10, благодаря чему реле остается включенным и после отключения управляющего сигнала с вывода 27 микросхемы. Контакты К1 2 (рис.4) замыкаются и включают программное устройство.
При поступлении управляющего сигнала с вывода 28 микросхемы на базу VT2 транзистор откроется и зашунтирует обмотку реле К1. Реле выключится и отключит программное устройство.
Подстроечным резистором R11 устанавливается ток, немного больший тока срабатывания реле при открытом транзисторе VT1. Резистор R10 подбирается таким, чтобы при закрытом транзисторе VT1 и замкнутых контактах К1.1 ток, проходящий через обмотку реле, был чуть больше тока отпускания реле.
Рис. 1. Блок-схема автомата подачи школьных звонков
Рис. 2. Принципиальная электрическая схема электронных цифровых часов с исполнительным устройством для подачи звонков
Рис. 3. Принципиальная электрическая схема звукового сигнализатора
Рис. 4. Принципиальная электрическая схема программного устройства
Принципиальная схема программного устройства приведена на рисунке 4. Основным узлом в нем является микропроцессорный контроллер DD2 фирмы Microchip типа PIC16F84A Микроконтроллер запрограммирован таким образом (программа управления микроконтроллером приведена ниже), что на его выходе RA2 (выв 1) периодически, в соответствии с расписанием звонков, появлялся сигнал высокого уровня.
Этот сигнал включает электромагнитное реле К2. Реле К2 своими контактами К2 1. включает большой школьный звонок, а контактами К2 2 — звуковой сигнализатор, расположенный внутри автомата Внутренний звуковой сигнализатор используется в основном для настройки и проверки работы автомата.
Блок питания программного устройства состоит из понижающего трансформатора Т2, диодного моста VD8, фильтрующих конденсаторов С8-С10 и микросхемных стабилизаторов DA1, DA2. Микросхема DA1 стабилизирует постоянное напряжение 12 В, которое питает реле К2 и звуковой сигнализатор. Со стабилизатора DA2 напряжение +5В поступает на микроконтроллер DD2.
Программа, управляющая работой микроконтроллера.
(Язык — ассемблер MPASM фирмы Microchip)
АВТОМАТ ПОДАЧИ ЗВОНКОВ НА 7 УРОКОВ; КВАРЦ ЧАСТОТОЙ 32768 Гц
list p=16F84A #include <p16F84A inc>_
CONFIG 3FF0H
НАЗНАЧЕНИЕ АДРЕСОВ ЯЧЕЕК ДЛЯ ПЕРЕМЕННЫХ
st1 EQU ОхОС переменная цикла st2 EQU OxOD, переменная цикла st3 EQU 0x10, переменная цикла st4 EQU 0x12, переменная цикла.
ИНИЦИЛИЗАЦИЯ
ORG 0x000 ;вектор сброса процессора, начальный адрес cirf PORTA .очистили выходные защелки порта A clrf PORTB ;и порта В bsf STATUS,RP0 .включили банк 1 movlw b’00011001′ настроили порт А, линии RA0, RA3, RA4 на ввод, movwf TRIS А .остальные на вывод movlw b’00011111′ настроили порт В, линии RB5, RB6, RB7 на вывод, movwf TRISB остальные на ввод bcf OPTION_ REG, 7, включили подтягивающие резисторы bcf STATUS,RP0, включили банк 0.
ГЛАВНАЯ ПРОГРАММА
call beep, вызов подпрограммы звучания звонка call min45, вызов подпрограммы 45-минутной временной задержки call beep, звучание звонка call min10,10-минутная задержка call beep .звонок call min45, задержка 45 мин call beep ;звонок call mini 0, задержка 10 мин call beep .звонок call min45 .задержка 45 мин call beep .звонок call min 10 .задержка 10 мин call min5; и т д call beep call min45 call beep call min10 call beep call min45 call beep call min10 call beep call min45 call beep call min10 call beep call min45 call beep.
ПОДПРОГРАММЫ
подпрограмма пятиминутной задержки min5 movlw OxFF .устанавливаем начальное значение movwf st1 .переменной внешнего цикла cyclel movlw OxFO .устанавливаем начальное значение переменной movwf st2 ;первого вложенного цикла cycle2 movlw ОхОС устанавливаем начальное значение переменной movwf st3 .второго вложенного цикла cycle3 decfsz st3, f .декремент переменной st3=st3-1 goto cycle3 .если st3 не равна нулю, повторить декремент decfsz st2, f .декремент переменной st2=st2-1 goto cycle2 ,если st2 не равна нулю, повторить декремент decfsz st1, f ;декремент переменной st1=st1-1 goto cyclel ;если st1 не равна нулю, повторить декремент return .возврат из подпрограммы
.подпрограмма десятиминутной задержки mini 0 movlw 0x02 movwf st4 min10_1 call min5 decfsz st4, f goto min10_1 return .подпрограмма сорокапятиминутной задержки
min45 movlw 0x09 movwf st4 min45_1 call min5 decfsz st4, f got min45_1 return
подпрограмма включения звукового сигнала beep bsf PORTA, 1 установка 1 на выводе RA1 bsf PORTA,2 установка 1 на выводе RA2 movlw 0x05 movfw st3 ciclel movlw OxFF movwf st4 cicle2 decfsz st4,f goto cicle2 decfsz st3 goto ciclel bcf PORTA, 1 установка 0 на выводе RA1 bcf PORTA, установка 0 на выводе RA2 return end
Программа на машинном языке ассемблер разработана и откомпилирована (преобразована в машинные коды) при помощи интегрированной среды разработки MPLAB [1] и введена в микроконтроллер при помощи программатора Sl-Prog [3] и обслуживающей его программы PonyProg [3] Она может быть легко изменена под любое расписание
Конструкция прибора
Прибор смонтирован на пяти печатных платах, которые размещены в стальном корпусе с габаритными размерами 300x200x85 мм Крышка корпуса, служащая лицевой панелью прибора, изготовлена из листового дюралюминия толщиной 2 мм.
В ней прорезано окно для цифрового индикатора. Плата часов вместе с индикатором прикреплена с внутренней стороны к лицевой панели Здесь же установлены плата с микроконтроллером и динамическая головка На лицевой панели под индикатором установлены пять кнопок. Кнопками SB4 «УСТАНОВКА ЧАСОВ» («Ч») и SB5 «УСТАНОВКА МИНУТ» («М») настраиваются показания индикатора в режимах текущего времени и моментов срабатывания программатора С помощью кнопок SB1 «ВКЛЮЧЕНИЕ ПРОГРАММЫ» и SB2 «ВЫКЛЮЧЕНИЕ ПРОГРАММЫ» автомат переключается в режим установки моментов времени включения и выключения программного устройства. Кнопка SB3 «ВРЕМЯ» (В) возвращает часы в режим показаний текущего времени. На передней панели также расположен тумблер SA1 «ОТКЛЮЧЕНИЕ ПРОГРАММЫ», при помощи которого отключают программное устройство в выходные дни и на время каникул
На дне корпуса закреплены платы исполнительного устройства часов, блока питания и трансформаторы На задней стенке прибора размещены розетка ХР2 для подключения внешнего мощного звонка и предохранитель FU1 Общий вид прибора приведен на заставке
Ю.
РОГОЖИН, г. Саранск
Тут можете оценить работу автора:

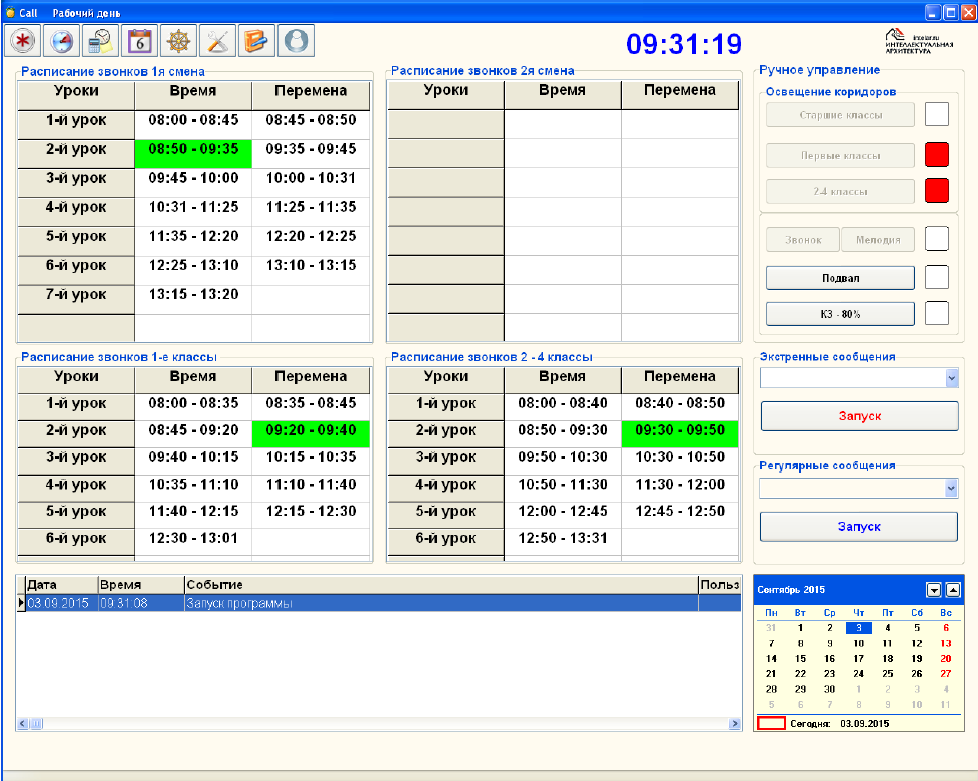

BellCommander Система школьных звонков и программное обеспечение для уведомлений
BellCommander 5.0 уже доступна
Загрузить Заказать Связаться с нами , и музыку через существующую систему громкой связи или внутренней связи
– Воспроизводите аудио по расписанию и отправляйте звуковые страницы в реальном времени на ПК или Mac в вашей организации
– Используйте сетевые аудиоплееры для воспроизведения запланированных аудио и страниц в прямом эфире в классах и других зданиях
— Управляйте существующей системой звонков или заводскими звонками/сиренами с помощью сетевых или USB-релейных контроллеров
— Отправляйте автоматические страницы в телефонные пейджинговые системы
— Отправляйте живые страницы для экстренного уведомления на сетевые аудиоплееры и клиентские ПК и Mac
— Отправляйте текст и аудио на IP-доску сообщений/часы
— отправка интерактивных страниц и запуск экстренных уведомлений с SIP-телефонов
— версия SIP/Multicast для интеграции с системами, совместимыми с SIP/2.
0, включая 3CX, Asterisk, Allworx, FreePBX, RingCentral, 3Com, Cisco, Panasonic, Mitel, ShoreTel, Adtran и Avaya
– НОВИНКА! – Веб-менеджер с новым современным интерфейсом и возможностью управлять целым районом с одного сервера
BellCommander прост в использовании и доступен по цене, начиная с 79,95 долларов США за версию со звуковой картой. Другие программные приложения для школьных звонков стоят на сотни долларов дороже, имеют меньше функций и не обладают расширяемостью BellCommander.
BellCommander пользуется доверием клиентов по всему миру, включая Bell Helicopter и более 5000 школ, заводов и других предприятий:
Истории успеха:
BellCommander предоставляет систему школьного звонка, пейджинговой связи и массовых уведомлений для школ округа Полк, Флорида тысяч долларов с простой в использовании Windows и сетевыми технологиями
— Воспроизведение любого стандартного аудиофайла (WAV или MP3) на систему звонка
— Воспроизведение популярных звуков, таких как включенные куранты и мелодии, традиционные звуки школьных звонков или воспроизведение пользовательских звуков/музыки
, таких как национальный гимн
— Запатентованная система предлагает несколько аудиозон, как традиционная система внутренней связи
— Не требуется специальной проводки — Используются существующие протоколы TCP/IP сетевая инфраструктура
| Конфигурации |
|---|
Клиентские ПК и компьютеры Mac — Воспроизводите школьные звонки и отправляйте живые страницы на компьютеры в вашей школе или компании. Каждый клиент может получать разное аудио, поэтому звонки и страницы могут быть ориентированы на отдельные классы. |
| Сетевые аудиоустройства. Подключайте небольшие устройства в каждом классе, чтобы воспроизводить школьные звонки и пейджеры, или подключайте сетевые устройства к усилителям, чтобы обеспечить звук для больших помещений. |
| Аналоговый телефонный системный пейджинг – Планирование звуковых пейджинговых сообщений и звонков по телефонной системе с использованием аналогового порта телефонной системы. |
| Пейджинг системы SIP-телефонии — планирование аудиопейджингов и звонков через системы IP-телефонии, поддерживающие конечные точки SIP. |
| Системы громкой связи — подключите аудиокабель от ПК к школьной системе громкой связи и включите школьные звонки через существующую систему громкой связи. Недорогая и простая в программировании альтернатива механическим и электронным школьным таймерам. |
Сетевые и USB-релейные контроллеры — управляйте существующими школьными и заводскими системами звонков и устройствами, такими как сирены, стробоскопы, сигнальные огни и т. д. Идеально подходит в качестве замены трудно программируемым и управляемым механическим и электрическим таймерам. |
| Автономные ПК — локальное воспроизведение аудиофайлов на ПК. Отлично подходит для простых напоминаний или для настройки колокольчиков для определенного класса. Эта конфигурация часто используется в школах, в которых каждый класс работает по определенному расписанию. |
| Функции | |
|---|---|
| Мощный планировщик – Программируйте стандартные или блочные графики звонков – Легко определяйте и устанавливайте расписания праздников и собраний – Меняйте расписания на лету | |
| Запатентованная поддержка нескольких зон — Новая технология использует сетевые аудиоустройства, которые могут воспроизводить любой аудиофайл MP3 или WAV — Устройства могут быть установлены в любом месте сети и не требуют прямого подключения к ПК — Несколько устройств могут быть сгруппированы вместе для создания более крупных зон — Простота развертывания и требует лишь ограниченных знаний о сети для настройки сети — Простота программирования и требует только базовых знаний Windows | |
| Недорогая поддержка одной зоны — Использует стандартную звуковую карту ПК для передачи звука на динамики или существующую систему громкой связи — Самое мощное программное приложение для автоматического школьного звонка с поддержкой более 200 звонков в день и многодневных расписаний — Несколько поддерживаются звуковые карты, позволяющие BellCommander использовать выделенные звуковые карты — отличное соотношение цены и качества по сравнению с таймерами звонков и другими программами школьных звонков | |
| Отправка страниц в реальном времени с микрофона ПК0035 | Запустите BellCommander как службу Windows в платных версиях. Запуск аудио по расписанию даже без входа пользователя в систему |
| Популярные звуки звонков включены |
Автоматический звонок | ЦЕНТР ДИЗАЙН-ИННОВАЦИЙ
Введение
Vigyan Ashram спроектировал и разработал «Автоматический звонок» для школ/колледжей/институтов и отдаленных мест. Пользователи руководство сможет построить свой собственный автоматический звонок, используя это руководство. Все спецификации (BOM) и размеры системы приведены в проекте. Мы предоставили файлы дизайна, нарисованные с использованием Solidworks вместе с данным руководством. Пользователям предлагается прочитать руководство тщательно учитывайте условия на месте перед изготовлением устройства.
В современной жизни каждый придает большое значение времени. Время никого не ждет. Все должно быть выполнено вовремя и с точностью. В настоящее время школьные/колледжные звонки управляются вручную. Отсюда большой вопрос точности. Также есть потребность в рабочей силе и деньгах.
Поэтому здесь мы представили систему, которая экономит нашу рабочую силу и деньги, а также обеспечивает высочайшую точность. Звонок — это ударный инструмент, используемый в школах и колледжах, который сообщает учащимся, когда пора идти в класс утром и когда пора менять классы в течение дня. Никакой другой инструмент не может выполнить такую работу. Таким образом, это важный инструмент как в начальных, так и в средних школах и даже в промышленности и других предприятиях, где таймер звонка играет решающую роль в течение дня.
Цель руководства
- Рассказать о стандартной конструкции автоматического звонка, подходящего для небольших школ, колледжей и институтов.
- Проект, который будет доступен в Интернете, чтобы учащиеся могли построить автоматический звонок для своих целей.
- Традиционные методы требуют, чтобы батрак или оператор звонка присутствовал и управлял системой звонка в течение каждого периода и интервала в школах и учреждениях.
- Для этого системам требуются достаточные человеческие усилия, а для автоматизации требуются усовершенствования, которые минимизируют человеческие усилия.
- Поскольку система звонков играет важную роль в школах, домах и на предприятиях, автоматическая работа этого инструмента должна выполняться с помощью точного таймера с минимальными затратами.
Описание продукта
Это автоматический Белл. Эта система может быть развернута в школах, колледжи, предприятия, фабрики, отели. Рестораны, склады, кинозалы.
Электроэнергия управляемый гонг, номинальное напряжение 220 В, что является нормальным напряжением. Сильный гонг колокольчик для громкого дальнего звука. Непревзойденный большой колокол для громкого звука.
Предлагаемая система может звонить в колокол с точностью до времени.
Характеристики
- Не требуется питание от человека
- 100% точное время (вместо этого скажем – довольно точное)
- Простая установка времени и даты
- Батарея не требуется для поддержания часов и сохраненной программы.
Как это работает?
При нажатии переключателя цепь замыкается и ток начинает течь через U-образный электромагнит, который создает магнитное поле в сердечнике. Это притягивает железную арматуру. Когда якорь движется к электромагниту, молоток ударяет в гонг и звонит колокол.
Как реле работа в Таймере
Реле Таймера – это комбинация электромеханическое выходное реле и цепь управления. Контакты откроется или закроется до или после предварительно выбранного временного интервала.
Реле задержки времени готов принять триггер. При срабатывании триггера начинается временная задержка (t1). В конце временной задержки (t1) на выход подается питание. При снятии триггера выходные контакты остаются под напряжением в течение времени задержки (t2).
Настройка таймера
В этом таймере есть множество настроек. Первый — это настройка программы. В этом таймере установлено максимум 50 различных программ.
Затем таймер имеет настройку даты и времени для установки даты и времени. А также еще одна настройка: настройка блокировки клавиатуры, настройка выходного дня, автоматическая ручная настройка.
- Перед установкой времени таймер показывает свою версию, как показано на первом изображении. Затем нажмите кнопку ввода, чтобы установить текущую дату. Для перемещения нас кнопка со стрелкой. После установки даты нажмите кнопку PRG для программы.
- Второй шаг – установка времени. Процесс аналогичен первому шагу. Установите текущее время и запрограммируйте его. После установки времени установите текущий день, для которого дневной будильник включен или выключен.
- После входа установить час. Например, вы хотите установить время в 12 часов или 24 часа. После этого таймер настройки программы можно настроить.
- Нажмите кнопку PRG для установки дней включения в таймере. После включения дневного времени установите время будильника/время звонка звонка (ST). Во-первых, он показывает настройку времени 0,00.
- Сначала установите время включения будильника. Например, я установил 11:00, это время для звонка. Затем установите время закрытия, это означает время отключения будильника. Например, я установил 11.01 как время отключения звонка. В этом таймере можно установить почти 50 будильников.
Видео Ссылка —
Пошаговая установка
Соберите все материалы, такие как электрический звонок, таймер TS1w1, опорный фанерный материал, винт с полукруглой головкой из хрома, винт с шестигранным фланцем, винт с цилиндрической головкой со шлицем для крепления звонка и таймера на фанере. Также возьмите провод типа Желтый, Синий, Красный и Черный для подключения звонка к таймеру.
- Опорная пластина (фанера)
Возьмите 12 мм опорную пластину из фанеры с
Размеры 290мм на 140мм. Сделайте отверстие диаметром 5,30 мм в 8 шт. для крепления звонка и
таймер на плите. И сделать 10мм отверстие №№ для
закрепление плиты на стене.
- Фитинг электрического звонка на опорной плите
Возьмите электрический звонок и винт с полукруглой головкой из хрома (4 шт.) и шестигранную фланцевую гайку (4 шт.). закрепите раструб на пластине с помощью винта с полукруглой головкой и закрепите его с помощью шестигранных гаек с обратной стороны пластины. Винты обозначены желтым цветом, а гайки – красным.
- Фитинг таймера TS1W1 на опорной плите –
Возьмите таймер TS1W1 и винт с цилиндрической головкой со шлицем (4 шт.) и шестигранную фланцевую гайку (4 шт.). закрепите таймер на пластине с помощью винта с цилиндрической головкой со шлицем и закрепите его с помощью шестигранных гаек с обратной стороны пластины. Винты обозначены желтым цветом, а гайки – красным.
- Окончательная сборка
После выполнения всех шагов. Окончательная сборка автоматического колокола показана на рис.
