Схемы автоматики: функциональные схемы, датчики и устройства управления

Что такое функциональные схемы автоматизации. Как создаются и тестируются схемы автоматики распределения. Какие датчики и устройства используются в системах автоматизации. Какие преимущества дает внедрение автоматизации в распределительных сетях.

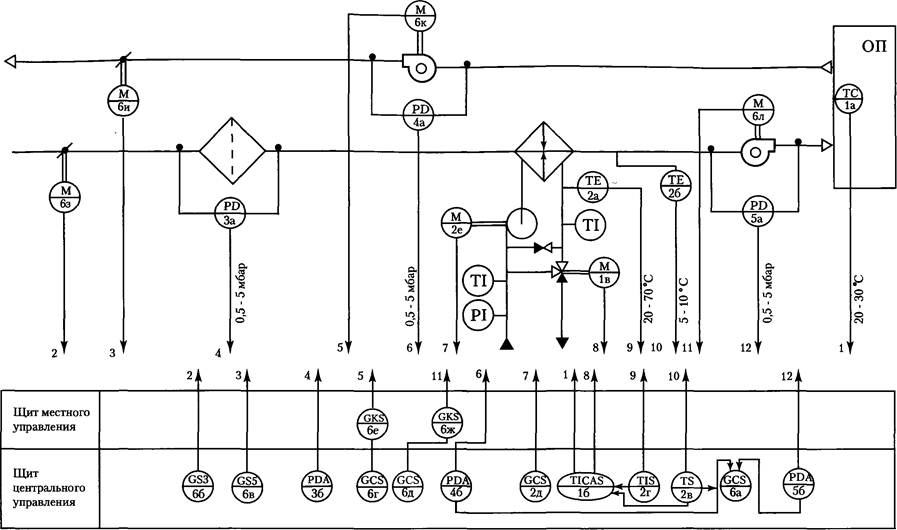

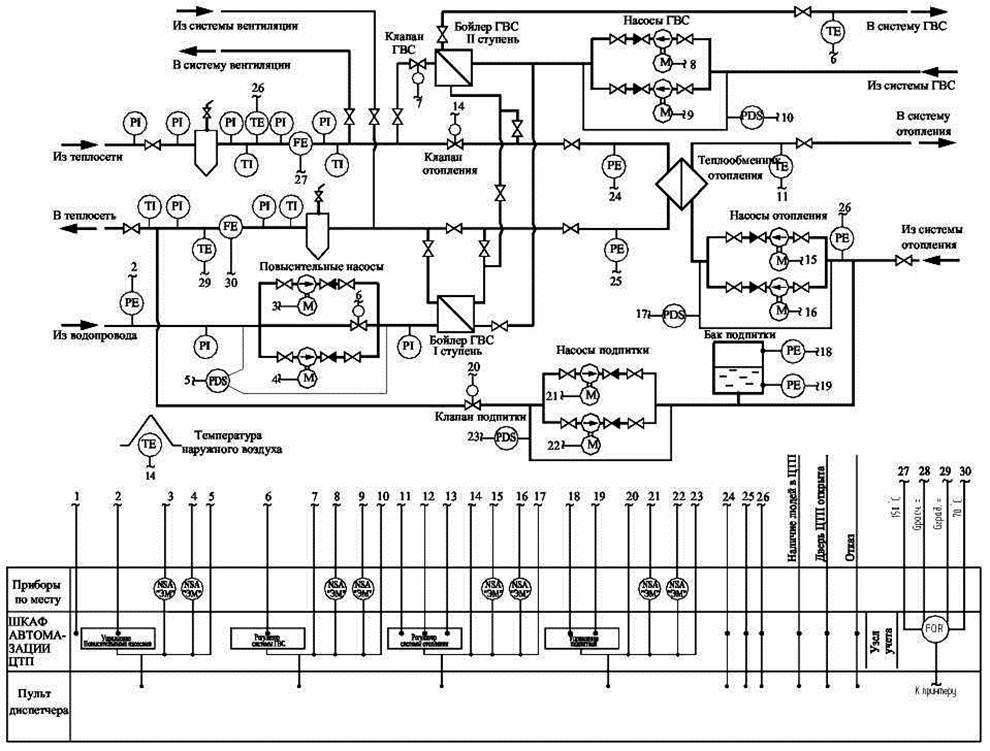

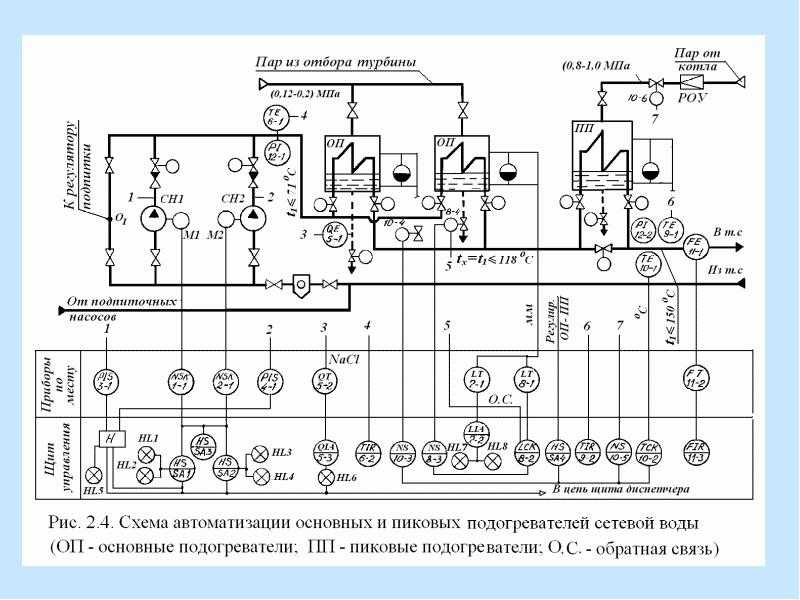

Функциональные схемы автоматизации: назначение и содержание

Функциональные схемы автоматизации являются важной частью документации любой автоматизированной системы. Они выполняют следующие основные функции:

• Отображают технологические трубопроводы и оборудование
• Представляют перечень установок с соответствующим оснащением
• Дают функциональный обзор механизмов и устройств

На функциональных схемах автоматизации отображается следующая ключевая информация:

• Функциональное назначение аппаратов, механизмов, приводных двигателей
• Идентификационные номера оборудования
• Основные размеры аппаратов и механизмов
• Характеристики трубопроводов (диаметр, давление, материал)
• Измерительные, регулирующие и управляющие устройства с их идентификаторами
• Основные данные приводных двигателей

Дополнительно на схемах может указываться информация о потоках энергии и энергоносителей, высотных отметках, материалах оборудования и другие важные сведения.

Автоматизация распределительных сетей: преимущества и решения

Внедрение автоматизации в распределительных электрических сетях позволяет значительно повысить их надежность и эффективность. Какие преимущества дает автоматизация распределения энергии.

• Быстрое обнаружение и локализация повреждений
• Автоматическое восстановление питания на неповрежденных участках
• Сокращение длительности перерывов электроснабжения
• Снижение недоотпуска электроэнергии
• Уменьшение количества и продолжительности отключений потребителей

Одним из эффективных решений для автоматизации распределительных сетей является применение реклоузеров — интеллектуальных коммутационных аппаратов, устанавливаемых на опорах ЛЭП. Они позволяют автоматически отключать поврежденные участки и восстанавливать питание на исправных линиях.

Датчики и устройства в системах автоматизации

Для реализации функций автоматического управления и контроля в системах автоматизации применяется широкий спектр датчиков и исполнительных устройств:

• Датчики тока и напряжения
• Датчики температуры, давления, расхода
• Датчики уровня жидкости
• Датчики положения и перемещения
• Реле различного назначения
• Контакторы и пускатели
• Электроприводы запорной арматуры
• Программируемые логические контроллеры

Правильный выбор датчиков и исполнительных механизмов с учетом условий эксплуатации и требований к точности измерений является важной задачей при проектировании систем автоматизации.

Тестирование схем автоматизации распределения

Тщательное тестирование схем автоматизации распределительных сетей перед вводом в эксплуатацию имеет критически важное значение. Как проводится тестирование таких схем.

• Моделирование энергосистемы в специализированном ПО
• Расчет тестовых значений для различных сценариев повреждений
• Синхронная инъекция тестовых сигналов во все устройства схемы
• Проверка логики переключений и работы коммуникационного оборудования
• Итеративное тестирование для оценки последовательности операций

Современные методы позволяют проводить тестирование как в лабораторных условиях, так и непосредственно на объектах с удаленным управлением процессом. Это обеспечивает проверку работоспособности схем в реальных условиях эксплуатации.

Коммуникационные решения для автоматизации распределения

Выбор подходящей коммуникационной платформы играет важную роль в обеспечении эффективной работы схем автоматизации распределительных сетей. Какие технологии связи применяются в таких системах.

• Оптоволоконные линии связи
• Беспроводные сети (WiMAX, LTE, 4G)
• Протоколы обмена данными (IEC 61850 GOOSE)

При выборе решения учитываются такие факторы как пропускная способность, задержки передачи данных, надежность и безопасность. Для критически важных приложений часто используются выделенные оптоволоконные каналы связи.

Программное обеспечение для моделирования и тестирования

Современное программное обеспечение позволяет значительно упростить и ускорить процесс разработки и тестирования схем автоматизации распределительных сетей. Какие возможности предоставляют специализированные программные комплексы.

• Моделирование энергосистемы на однолинейной схеме
• Расчет режимов и токов КЗ
• Создание тестовых сценариев
• Управление процессом тестирования
• Анализ результатов и формирование отчетов

Применение такого ПО как RelaySimTest позволяет автоматизировать многие рутинные операции при тестировании и сократить время на разработку и проверку схем автоматизации.

Перспективы развития систем автоматизации распределения

Развитие технологий открывает новые возможности для повышения эффективности систем автоматизации распределительных сетей. Какие перспективные направления можно выделить.

• Внедрение элементов искусственного интеллекта
• Применение технологий больших данных для анализа режимов
• Использование цифровых двойников оборудования
• Интеграция с системами управления микросетями
• Развитие технологий кибербезопасности

Реализация этих направлений позволит создать более гибкие, надежные и эффективные системы управления распределительными сетями, отвечающие современным требованиям к качеству электроснабжения.

Схемы автоматики и управления, самодельные устройства и датчики

Таймеры и реле времени Контроль уровня и количества Дистанционное управление Исполнительные устройства Контроль перемещения Контроллеры и узлы Детекторы и датчики Звук и шум Терморегуляторы Контроль влажности

Радиопереключатель на 4 канала по 10 устройств (CD4017A, RX480E-4, TX118SA-4)

На основе радиомодулей радиопередатчика TX118SA-4 и радиоприемника RX480E-4 можно сделать четырехкомандную систему радиоуправления. Модуль радиоприемника RX480E-4 (или альтернативная маркировка RX480R-4CH) представляет собой небольшую печатную плату. У него семь жестких выводов, а для антенны …

1 216 0

Электронный таймер для паяльника или утюга на 220В

Такие нагревательные приборы как паяльник или утюг могут быть очень опасными, если их забыть включенными и уйти из дома. Этот таймер предназначен для того, чтобы отключать нагрузку от сети через десять минут после включения.

Таймер вместе с нагрузкой включается кнопкой. Затем, через пять минут …

1 225 0

Самодельный радиоключ для открывания ворот, схема и описание

Данное устройство предназначено для управления сдвижными воротами, электрическим замком и охранной сигнализацией при помощи четырехкомандного радиобрелка. Брелков может быть несколько. Каждый брелок защищен кодом, потому секретность замка обеспечивается на достаточном уровне. Основу системы …

1 711 0

Ограничитель времени работы игрушки, реле времени (CD4001, CD4060)

Очень популярны у детей электрические игрушки, в частности, неуправляемые, которые сами ездят по полу, наталкиваясь на препятствия и обходя их. Но у таких игрушек есть и большой недостаток. Если радиоуправляемая игрушка перестает работать и потреблять ток сразу, после того как ребенок отпустит …

0 291 0

Выключатель нагрузки с дистанционным и квазисенсорным управлением

Этот электронный выключатель предназначен для управления освещением, но может использоваться и для управления чем-либо другим. Возможны два типа управления, — ручной, при помощи кнопки. Кстати, этих кнопок может быть неограниченное количество, всех включенных параллельно к одному двухпроводному …

1 340 0

Самодельный автомат для полива домашних растений (CD4020B)

Известно множество схем автоматов для полива домашних растений. Большинство из них относительно простые, представляющие собой контактный датчик влажности почвы, управляющий насосом, подающим воду для полива. Датчик обычно состоит из двух металлических предметов, воткнутых в почву …

2 336 1

Реле времени для освещения подъезда или коридора (CD4011, CD4020B)

Это устройство предназначено для управления освещением в подъезде многоквартирного дома или длинного подъезда. На каждой лестничной клетке или у каждой двери в коридоре устанавливается кнопка, подсвечиваемая светодиодом. При нажатии этой кнопки включается освещение, и оно будет работать некоторое . ..

2 397 2

Схема двухпорогового термостата для инфракрасной лампы

Классическая схема термостата состоит из датчика температуры — терморезистора и компаратора или операционного усилителя работающего как компаратор. В такой схеме есть два делителя напряжения. — в составе одного есть терморезистор, в составе другого — переменный или подстроечный резистор для …

1 599 0

Сенсорный выключатель для люстры с двумя лампами (К176ТМ1)

Любой выключатель для люстры отличается от обычного тем, что он должен быть двойным, чтобы можно выключать и выключать две цепи ламп стандартной люстры. Здесь приводится описание схемы такого двойного сенсорного выключателя. Сенсорный выключатель интересен тем, что его сенсором может быть любой …

1 363 1

Схема датчика протечки водопровода, электронное реле

Большая неприятность, когда случается протечка в водопроводе, особенно если затопили квартиру снизу. Здесь приводится описание несложного электронного устройства, отключающего подачу воды, если в зонах под трубами появилось вода. Датчик представляет собой длинный кусок ткани, — тряпку из хорошо …

0 170 0

1 2  3  4  5  … 43

Функциональные схемы автоматизации в предварительном планировании

Функциональные автоматизации являются частью документации установки. По умолчанию функциональные схемы автоматизации используются для следующих целей:

• Представление технологического трубопровода
• Представление перечня установок с соответствующим оснащением
• Функциональные обзорные чертежи механизмов.

Функциональные схемы автоматизации также часто называются P&ID (англ. Piping and Instrumentation Diagram, технологические схемы трубопроводов и оснащения) или функциональные схемы автоматизации (нем. Rohrleitungs- und Instrumentierungs-Schema). В EPLAN используется понятие «Функциональная схема автоматизации».

Информация на функциональной схеме автоматизации

Информация на функциональной схеме автоматизации состоит из основной и дополнительной. Основная информация:

• Функциональное предназначение аппаратов и механизмов, включая приводные двигатели, транспортирующие и установленные
• Идентификационный номер аппаратов и механизмов включая приводные двигатели
• Основные размеры аппаратов и механизмов
• Трубопроводы с обозначениями номинального внутреннего диаметра, ступеней давления, материала и исполнения, например с помощью номера и класса трубопровода или идентификационного номера
• Общие данные по аппаратам, трубопроводам и арматуре
• Измерительные, регулировочные и управляющие с идентификационным номером
• Основные данные приводных двигателей.

Кроме того, может содержать следующую дополнительную информацию:

• Название, расход и количество энергии и энергоносителей
• Путь и направление протекания энергии и энергоносителей
• Вид важных устройств для измерительных, управляющих и регулировочных процессов
• Важные материалы аппаратов и механизмов
• Высота платформы и относительное вертикальное положение частей установки
• Ссылочное обозначение арматуры
• Название частей установки.

Тип страницы «Функциональная схема автоматизации»

Функциональные схемы автоматизации создаются на основе типа страниц «Функциональная схема автоматизации». Нулевая точка страниц находится внизу слева. При изменении стандарта эти страницы никогда не поворачиваются.

См. также

Технологические контуры / функции ТК на функциональной схеме автоматизации

Резервуары и выводы резервуара на функциональной схеме автоматизации

Новый способ тестирования схем автоматизации распределения

В связи с постоянно растущим спросом на более надежную распределительную сеть коммунальные предприятия постоянно ищут возможности оптимизации своих распределительных сетей за счет внедрения автоматизации распределения. Одним из методов, используемых для улучшения сети и сокращения постоянных отключений, является использование реклоузеров, устанавливаемых на опорах, благодаря их широкому спектру функциональных возможностей. Благодаря внедрению встроенных датчиков напряжения как на стороне источника, так и на стороне нагрузки автоматизация может быть легко достигнута за счет локальной встроенной логики для изоляции неисправной секции и включения реклоузера для подачи питания потребителям от альтернативного источника. Схемы автоматизации, использующие скоординированные функции защиты, представляют собой простое и недорогое решение для повышения надежности; однако процесс изоляции и восстановления службы может занять до нескольких минут. Для критически важных фидерных линий, где длительные временные отключения недопустимы, реклоузеры, оснащенные высокоскоростной одноранговой связью, обеспечивают возможность обнаружения, изоляции и восстановления питания на неповрежденных участках в течение нескольких секунд или быстрее. С американским Законом о восстановлении и реинвестировании 2009 г.Предоставив Министерству энергетики США 4,5 миллиарда долларов на модернизацию электросети, большинство финансируемых проектов интеллектуальных сетей включают автоматизацию распределения с помощью связи. ^[1]

Чтобы запустить такие проекты, коммунальные предприятия часто полагаются на производителей для разработки и внедрения схемы автоматизации. Тщательное тестирование всей схемы перед установкой имеет решающее значение, чтобы убедиться, что логика переключения работает должным образом при множестве сценариев сбоев, которые могут повлиять на сеть, и что коммуникационное оборудование может поддерживать результирующий сетевой трафик. Процесс тестирования является неотъемлемой частью проверки системы, но он также может быть чрезвычайно сложным, трудоемким и длительным.

В этой статье предлагается простой в применении метод тестирования любой сети автоматизации распределения, который значительно сократит время тестирования, охватив при этом параметры, позволяющие проверить правильность работы схем распределенной автоматизации, которые обычно не включаются в рутинное обычное тестирование.

Пример конфигурации автоматизации фидера

Существуют различные возможности автоматизации фидеров с помощью реклоузеров. Обычно используемый метод заключается в соединении двух фидеров в точке соединения с помощью нормально разомкнутого реклоузера, как показано на рис. 9.0011 Рисунок 1 . Хотя количество реклоузеров, используемых в схеме, может варьироваться, этот пример дает общее представление о концепции.

Рис. 1. Типовой пример автоматизации фидера с реклоузером.

Если возникает неисправность, как показано на рис. 2 , сначала должен отключиться резистор R3, чтобы прервать ток, протекающий в месте неисправности. Чтобы изолировать неисправный участок, R4 должен разомкнуться следующим. Затем следует проверить, может ли фидер, поставляемый Sub 2, обеспечить дополнительную нагрузку между R4 и R5. Если нагрузка может быть запитана, нормально разомкнутый резистор R5 замкнется, восстанавливая электроэнергию для потребителей, которые в противном случае остались бы необслуживаемыми.

Рис. 2. Локализация неисправности, изоляция и восстановление обслуживания в случае неисправности.

Теперь, когда питание потребителей между R4 и R5 восстановлено, R3 попытается повторно включиться, чтобы проверить, была ли неисправность временной.

Достижение этого типа функциональности может быть достигнуто различными способами; самым простым методом будет полагаться только на локальную логику в каждом реклоузере, которая основана на функции напряжения. В случае постоянной неисправности устройство повторного включения R3 обычно пытается выполнить повторное включение до блокировки. Между тем, таймер в R4 запустится после того, как обнаружит необратимую потерю напряжения, и, в конечном итоге, откроется через заданное время в зависимости от настроек защиты. Поскольку R5 потерял напряжение с обеих сторон, он тоже начнет считать и замкнется через определенное время.

Когда эта схема основана исключительно на логике напряжения, обычно требуется минута или больше для восстановления питания на неповрежденных участках, что может быть неприемлемо для критических фидерных линий. Этот процесс изоляции и реконфигурации можно значительно улучшить, используя связь с реклоузерами на месте или между ними. В случае неисправности реклоузер может быстро послать сигнал на открытие или закрытие нижестоящим и связующим реклоузерам.

Коммуникационные платформы и производительность

Производительность схемы автоматизации зависит от используемой коммуникационной платформы. Проводная сеть с использованием оптоволоконных кабелей — одно из самых быстрых доступных решений, поскольку оно обеспечивает высокую пропускную способность и низкую задержку. Реализация схем с новыми оптоволоконными сетями может быть очень дорогой. Необходимо учитывать количество защитных устройств и расстояния между ними. Альтернативным решением было бы использование беспроводных сетей, которые можно легко установить и расширить и которые могут удовлетворить требования как к пропускной способности, так и к задержке. Коммунальные службы часто могут использовать общедоступные или частные беспроводные сети. При принятии решения о реализации общедоступной или частной сети для связи учитываются несколько факторов; Стоимость, безусловно, является одним из них, но также важно учитывать доступность услуг и покрытие. Помимо коммуникационной платформы, производительность схемы также зависит от количества подключенных устройств, дальности связи и, конечно же, используемой технологии связи.

Тестирование защитных функций

Если защита схемы не основана на обмене данными или распределенной логике, тестирование защитных функций управления реклоузером может быть выполнено с минимальными усилиями путем вторичного тестирования для отдельных устройств управления реклоузером (см. рис. ). 3 ).

Рис. 3. Это тестовый набор, который можно подключить к интерфейсу кабеля управления любого реклоузера с помощью коротких адаптеров для конкретного реклоузера.

Тестирование схем автоматизации распределения

При тестировании схемы распределения с коммуникацией и распределенной логикой тест должен включать все устройства защиты в схему для проверки правильности функционирования. Схема автоматизации распределения может быть реализована с помощью сотен строк пользовательского логического кода в системе управления реклоузером или программируемом контроллере автоматизации. Прежде чем схема будет развернута в полевых условиях, ее необходимо тщательно протестировать, чтобы убедиться, что схема работает должным образом, особенно после того, как она введена в эксплуатацию. При возникновении неисправности схема автоматизации распределения должна ее идентифицировать; местонахождение неисправности и наилучший способ устранения неисправности, а также восстановление исправных сегментов линии с помощью различных коммутационных последовательностей. Эти последовательности переключения также необходимо будет протестировать, чтобы полностью проверить функциональность схемы.

Рис. 4. Тестовое устройство , подключенное к системе управления реклоузером.

Испытания типовой схемы в лаборатории

Для лабораторного испытания схемы автоматизации распределения все устройства настраиваются в тестовой среде. Эти тесты обычно проводятся в качестве проверки концепции для новых проектов или приемочных испытаний схемы перед установкой в ​​полевых условиях. Используя устройства для проверки вторичного впрыска, подключенные к каждому блоку управления реклоузером, можно затем выполнить различные предварительно запрограммированные тестовые последовательности для проверки логики и связи, которые необходимы для схемы.

Тестирование схемы может быть сложным и может занять несколько недель. Для каждого сценария неисправности значения нагрузки и неисправности для каждого рабочего состояния должны быть рассчитаны для каждого реклоузера в схеме, чтобы смоделировать реалистичные неисправности. Для выполнения каждого тестового примера требуется голосовая координация для включения и выключения инъекции с каждого тестового устройства в назначенное время для имитации каждого шага тестового примера. Любые ошибки или несогласованность между тестирующим персоналом могут привести к неточному тесту. После выполнения результаты из каждого местоположения должны быть собраны, объединены и оценены. Если будут обнаружены какие-либо проблемы, логика автоматизации должна быть адаптирована для решения проблем.

Для проверки схемы, включающей несколько синхронных реклоузеров, для каждого местоположения реклоузера может быть назначено одно тестовое устройство, которое затем требует синхронизации (например, с помощью сигнала GPS или IRIG-B).

Рис. 5. Типичная лабораторная установка .

Недостатки типичного лабораторного теста

Ранее описанный метод хорошо зарекомендовал себя при лабораторном тестировании; однако он имеет несколько недостатков. Ожидаемые тестовые значения должны быть рассчитаны и запрограммированы в виде последовательности для каждого тестового устройства, что требует много времени. После выполнения теста необходимо потратить дополнительное время на сравнение меток времени каждого результата теста с каждого отдельного тестирующего устройства. Все эти усилия могут представлять собой дополнительные осложнения.

Помимо описанных недостатков, есть два фактора, которые могут повлиять на производительность или даже основную функцию схемы, которые не учитываются. Когда схемы автоматизации распределения устанавливаются в полевых условиях, расстояния между отдельными реклоузерами могут быть намного больше, чем при тестировании в лабораторных условиях. Большие расстояния связи с возможными слабыми линиями связи и формами сигналов неисправностей, которые отличаются от этих статических значений неисправности, могут существенно повлиять на работу и тестирование схемы.

Влияние коммуникационного оборудования

Коммуникационное оборудование, используемое в автоматизированных схемах автоматизации высокоскоростного распределения, является важным компонентом автоматизированных схем. Производительность схемы сильно зависит от выбранной среды связи, которая определяет, насколько быстро и сколько информации может быть передано с одного устройства на другое. Только определенные технологии обеспечивают достаточную пропускную способность, безопасность и надежность для беспроводной передачи (например, сообщение IEC61850 GOOSE). Другими широко используемыми технологиями беспроводной передачи в настоящее время являются WiMAX, LTE или 4G 9.0003 [2] .

Рис. 6. Пример модели энергосистемы в RelaySimTest.
(нажмите, чтобы увеличить)

При больших расстояниях в полевых установках могут быть затронуты функции передачи и приема, а в случае слабой связи или переполнения на каналах связи автоматизированная схема может выйти из строя ^[3] . По этой причине для проверки схемы в реальных условиях рекомендуется синхронное тестирование инжекции во все устройства в полевых условиях.

Переходные формы сигналов

Тестирование в реальных условиях требует, чтобы тестовые значения максимально точно соответствовали реальным неисправностям. В традиционных методах тестирования обычно применяются статические значения неисправности; затем измеряется результирующая реакция системы управления реклоузером. В реальных условиях в случае неисправности присутствует смещение постоянного тока, и в зависимости от алгоритмов управления реклоузером одно устройство в схеме может обнаруживать неисправность быстрее, чем другое. Чтобы определить реальную производительность схемы, полезно протестировать переходные сигналы.

Новый подход к тестированию схем в полевых условиях

Используя новое программное обеспечение под названием RelaySimTest, схемы автоматизации распределения теперь можно тестировать в лаборатории или в полевых условиях, при этом все они управляются удаленно с одного ПК. В дополнение к решению проблем, описанных ранее, это решение значительно сокращает время тестирования, предоставляя исчерпывающие возможности создания отчетов и устранения неполадок.

В RelaySimTest тестируемая энергосистема может быть смоделирована в редакторе однолинейной схемы, а такие устройства, как реклоузеры и автоматические выключатели, могут быть размещены в сети. Вводы определяются путем ввода коэффициента импеданса источника (SIR), данных линии, рассчитанных с использованием длины линии и импеданса, а также нагрузок в сети, указанных с использованием данных активной и реактивной мощности. Используя эту информацию, программное обеспечение может рассчитать результирующие значения нагрузки и неисправности для любого заданного пользователем тестового случая.

Поведение автоматических выключателей или реклоузеров должно быть определено в программе моделирования. Если время отключения и включения автоматического выключателя или реклоузера известно или было ранее измерено с помощью устройства проверки времени выключения, программное обеспечение позволяет ввести эти значения времени, которые принимаются во внимание для обеспечения более реалистичного теста. Устройства для проверки вторичной подачи имеют встроенный симулятор автоматического выключателя, который может быть чрезвычайно полезен для целей тестирования. Используя бинарные выходы тестового устройства, можно смоделировать контакты 52a и 52b, что не требует подключения автоматического выключателя или повторного включения во время теста.

Для проведения лабораторных или полевых испытаний необходимо подключить один испытательный комплект к каждому элементу управления или реле реклоузера, чтобы подать соответствующие входы тока и напряжения, двоичные входы (52a/b), а также получить результирующие двоичные выходы (отключение /закрыть команды). Однако при полевых испытаниях точки защиты могут находиться на расстоянии нескольких километров друг от друга. Система должна использовать либо существующую сеть связи, либо использовать внешний облачный сервис с удаленным подключением. В этом случае все тестовые устройства должны быть синхронизированы с GPS для синхронизированной по времени инъекции.

Рис. 7. Типичная установка для синхронизированного по времени GPS испытания с имитацией переходных процессов контроллеров реклоузера с использованием тестовых устройств в каждой точке защиты.

После того, как GPS-синхронизация установлена, все тестовые устройства в схеме могут обмениваться данными друг с другом, а также с соответствующим ПК, на котором запущено программное обеспечение для моделирования, по сети. Требование к этому ПК состоит в том, что ему должен быть предоставлен доступ к сети для установления связи со всеми тестовыми устройствами. Для синхронизации всех тестовых устройств в каждой точке защиты используются индивидуальные GPS-антенны.

Для каждого тестового примера неисправность может быть определена в представлении схемы на однолинейной диаграмме RelaySimTest; Затем программное обеспечение вычисляет результирующие значения неисправности для каждого устройства в каждом месте. Когда тест выполняется, RelaySimTest продолжает отправлять вычисленные тестовые значения во все наборы тестов. После получения всех тестовых значений на тестовых устройствах инъекция начинается синхронно.

В то время как тест с обратной связью был бы идеальным, это означает, что после того, как устройство выдало команду включения или отключения, программное обеспечение будет рассчитывать новые значения с учетом измененных значений после (например, размыкания выключателя). При распределенном тесте это невозможно, но RelaySimTest предлагает функциональность так называемого «итеративного теста с обратной связью». Когда этот режим включен, программа запускает первый тест, и как только тестируемое устройство в схеме реагирует, программа пересчитывает тестовые значения с учетом этой операции. Предполагается, что тестируемое устройство всегда будет реагировать в одно и то же время, если применяются одни и те же тестовые значения.

После сброса схемы тест повторяется как вторая итерация. RelaySimTest автоматически повторяет расчеты предыдущих операций с учетом первой итерации. Этот итеративный процесс будет продолжать сбрасываться и выполняться до тех пор, пока не прекратятся реакции тестируемой системы. Обычно это происходит, когда неисправность изолирована и питание восстанавливается в сегментах сети, которые не затронуты неисправностью.

Используя этот метод тестирования, можно оценить правильность переключения схемы, и сразу становится ясно, может ли оборудование связи обрабатывать объем данных после установки оборудования в полевых условиях. Благодаря переходным тестовым сигналам можно измерить и оценить общую производительность последовательности автоматизации. Кроме того, можно определить необходимость реализации корректирующих мер для повышения производительности системы.

Роберт Ван получил степень бакалавра в области электротехники в Массачусетском университете в Амхерсте и степень магистра в области проектирования энергетических систем в Вустерском политехническом институте. Начав с OMICRON electronics в 2011 году, Ван сосредоточился на тестировании и применении систем управления реклоузерами. Он проявляет особый интерес к вопросам автоматизации распределения и надежности энергосистем. Он также является членом IEEE PES.





Ссылки

[1] Закон о восстановлении США: проекты SmartGrid (https://www.smartgrid.gov/recovery_act/)

[2] Опрос Ньютона Эванса (http://www.newton-evans) .com/distribution-automation-communication-for-feeder-automation/)

[3] ARCO 400 — Будущее тестирования реклоузеров (https://www.youtube.com/watch?v=9h3yQ2sJeUo)

Автоматизация, которая продвигает вас вперед

Легко подключайте приложения, которые вы используете для работы, экономя ваше время, код не требуется.

Начните автоматизацию бесплатно

✔️ Бесплатно навсегда для основных функций ✔️ Больше приложений , чем на любой платформе

Ёнджун Ким, менеджер по дизайн-системам в Cottage

Нам доверяют в больших и малых компаниях

Делай то, что умеешь лучше всего, пусть Zapier сделает все остальное

Zapier соединяет ваши рабочие приложения, от подсобных рабочих до лидеров предприятий, чтобы вы могли больше сосредоточиться и меньше расстраиваться.

Zapier поможет вам управлять всей воронкой, от привлечения потенциальных клиентов до электронных писем клиентов, чтобы вы получали больше конверсий и меньше хаоса.

Автоматизация для маркетологов →

От маркетинга до контрактов — Zapier оптимизирует ваши бизнес-процессы, чтобы вы больше росли и меньше ворчали.

Автоматизация для владельцев бизнеса →

От DevOps до подготовки пользователей — Zapier позволяет вам лучше обслуживать свою организацию, чтобы вы могли сосредоточиться на более широкой картине.

Автоматизация для ИТ →

Узнайте, как работает Zapier

Начните с простого, масштабируйте до изысканность

Создавайте автоматизированные рабочие процессы, которые выполняют больше чем одну задачу — до 100 шагов, если быть точным.

Добавьте к своим рабочим процессам настраиваемую логику if/then, чтобы они работали именно так, как вы, но автоматически.

Преобразование данных из одного приложения в нужный формат перед их передачей в другое приложение. Диплом о данных не требуется!

Откройте для себя больше функций

От «что, если» до «что будет дальше»

Каждый день пользователи Zapier автоматизируют свой путь к совершенству. Но не верьте нам на слово!

Познакомьтесь с нашими клиентами

«Благодаря Zapier все менеджеры по работе с клиентами могут сосредоточить свое время на ключевых клиентах и ​​стратегии сбыта, которая способствует росту доходов».

Алисия Робертс, менеджер по работе с ключевыми клиентами компании Fellow Products

«Без Zapier работа моей команды сводилась бы к одной или двум дополнительным нагрузкам каждую неделю. Теперь мы можем сосредоточиться на добавлении ценности за счет обслуживания клиентов, а не на управлении повседневными операциями».0005

«Zapier дает нам неограниченную гибкость и свободу творчества. С Zapier вы как художник с чистым холстом. Не знаю, что бы мы без него делали».

Риши Шах, основатель и генеральный директор Digioh

«Мы внушили всей команде, что если вы делаете что-то повторяющееся, для этого, вероятно, есть Zap».

Кевин Мартин, основатель и технический директор unspun

Так много (или немного) помощи, как вы хотите

Сделай сам

Если вы новичок в автоматизации или хотите развить свои навыки, мы сделаем DIY выполнимым .

• Краткое руководство
• Университет Zapier
• Сообщество
• Поддержка

Нанять эксперта

Выберите сертифицированного эксперта Zapier, который поможет вам продумать и создать автоматизированные рабочие процессы.

• MercOlogy
• Flow Digital
• GetUWired
• Посмотреть всех экспертов

Найдите свой первый Zap

Узнайте больше о Zaps по должностям

5000+ приложений, бесконечные возможности

Zapier поддерживает больше приложений, чем любая другая платформа, поэтому вы можете подключать инструменты, которые используете сегодня и завтра.

Изучите приложение

План, соответствующий вашим потребностям

Всегда бесплатно

Только начинаете? Бесплатно изучите основные функции Zapier.

Попробуйте бесплатно

Professional

Готовы повысить уровень? Разблокируйте мощные функции с тарифным планом Professional.

Попробуйте бесплатно

Команды и компании

Требуется автоматизация в вашей организации? Ознакомьтесь с нашими корпоративными планами.

Узнать больше

Легко подключайте приложения, которые вы используете для работы, экономя ваше время, код не требуется.

Начать автоматизацию бесплатно

Связаться с отделом продаж

✔️ Бесплатно навсегда для основных функций ✔️ Больше приложений , чем на любой платформе

Ёнджун Ким, менеджер по дизайн-системам в Cottage

Нам доверяют в больших и малых компаниях

Делай то, что умеешь лучше всего, пусть Zapier сделает все остальное

Zapier соединяет ваши рабочие приложения, от подсобных рабочих до лидеров предприятий, чтобы вы могли больше сосредоточиться и меньше расстраиваться.

Zapier поможет вам управлять всей воронкой, от привлечения потенциальных клиентов до электронных писем клиентов, чтобы вы получали больше конверсий и меньше хаоса.

Автоматизация для маркетологов →

От маркетинга до контрактов — Zapier оптимизирует ваши бизнес-процессы, чтобы вы росли больше и меньше ворчали.

Автоматизация для владельцев бизнеса →

От DevOps до подготовки пользователей — Zapier позволяет вам лучше обслуживать свою организацию, чтобы вы могли сосредоточиться на более широкой картине.

Автоматизация для ИТ →

Узнайте, как работает Zapier

Начните с простого, масштабируйте до изысканность

Создавайте автоматизированные рабочие процессы, выполняющие более одной задачи — до 100 шагов, если быть точным.

Добавьте к своим рабочим процессам настраиваемую логику if/then, чтобы они работали именно так, как вы, но автоматически.

Преобразование данных из одного приложения в нужный формат перед их передачей в другое приложение. Диплом о данных не требуется!

Дополнительные функции

От «что, если» к «что будет дальше»

Пользователи Zapier каждый день автоматизируют свой путь к прекрасному. Но не верьте нам на слово!

Познакомьтесь с нашими клиентами

«Благодаря Zapier все менеджеры по работе с клиентами могут сосредоточить свое время на ключевых клиентах и ​​стратегии сбыта, которая способствует росту доходов».

Алисия Робертс, менеджер по работе с ключевыми клиентами компании Fellow Products

«Без Zapier работа моей команды сводилась бы к одной или двум дополнительным нагрузкам каждую неделю. Теперь мы можем сосредоточиться на добавлении ценности за счет обслуживания клиентов, а не на управлении повседневными операциями».

Тим Тье, менеджер по маркетингу глобального сообщества, Asana

«Zapier дает нам неограниченную гибкость и креативность. С Zapier вы как художник с чистым холстом. Не знаю, что бы мы без него делали».

Риши Шах, основатель и генеральный директор Digioh

«Мы внушили всей команде, что если вы делаете что-то повторяющееся, для этого, вероятно, есть Zap».

Кевин Мартин, основатель и технический директор unspun

Столько (или мало) помощи, сколько пожелаете

Сделай сам

Независимо от того, являетесь ли вы новичком в области автоматизации или хотите повысить свои навыки, мы сделаем все возможное, чтобы сделать своими руками.

• Краткое руководство
• Университет Zapier
• Сообщество
• Поддержка

Нанять эксперта

Выберите сертифицированного эксперта Zapier, который поможет вам продумать и создать автоматизированные рабочие процессы.

• MercOlogy
• Flow Digital
• GetUWired
• Посмотреть всех экспертов

Найдите свой первый Zap

Узнайте больше о Zap по должностям

5000+ приложений, бесконечные возможности

Zapier поддерживает больше приложений, чем любая другая платформа, поэтому вы можете подключать инструменты, которыми пользуетесь сегодня и завтра.

Изучите приложение

План, соответствующий вашим потребностям

Всегда бесплатно

Только начинаете? Бесплатно изучите основные функции Zapier.

Попробуйте бесплатно

Professional

Готовы повысить уровень? Разблокируйте мощные функции с тарифным планом Professional.

Попробуйте бесплатно

Команды и компании

Требуется автоматизация в вашей организации? Ознакомьтесь с нашими корпоративными планами.

Узнать больше

Zapier позволяет автоматизировать работу с более чем 5000 приложений, чтобы вы могли двигаться вперед быстрее.

Начните бесплатно

Ёнджун Ким, менеджер по проектным системам в Cottage

Нам доверяют в больших и малых компаниях

Делай то, что умеешь лучше всего, пусть Zapier сделает все остальное

Zapier соединяет ваши рабочие приложения, от подсобных рабочих до лидеров предприятий, чтобы вы могли больше сосредоточиться и меньше расстраиваться.

Zapier поможет вам управлять всей воронкой, от привлечения потенциальных клиентов до электронных писем клиентов, чтобы вы получали больше конверсий и меньше хаоса.

Автоматизация для маркетологов →

От маркетинга до контрактов — Zapier оптимизирует ваши бизнес-процессы, чтобы вы росли больше и меньше ворчали.

Автоматизация для владельцев бизнеса →

От DevOps до подготовки пользователей — Zapier позволяет вам лучше обслуживать свою организацию, чтобы вы могли сосредоточиться на более широкой картине.

Автоматизация для ИТ →

Узнайте, как работает Zapier

Начните с простого, масштабируйте до изысканность

Создавайте автоматизированные рабочие процессы, выполняющие более одной задачи — до 100 шагов, если быть точным.

Добавьте к своим рабочим процессам настраиваемую логику if/then, чтобы они работали именно так, как вы, но автоматически.

Преобразование данных из одного приложения в нужный формат перед передачей их в другое приложение. Диплом о данных не требуется!

Откройте для себя больше функций

От «что, если» до «что будет дальше»

Каждый день пользователи Zapier автоматизируют свой путь к совершенству. Но не верьте нам на слово!

Познакомьтесь с нашими клиентами

«Благодаря Zapier все менеджеры по работе с клиентами могут сосредоточить свое время на ключевых клиентах и ​​стратегии сбыта, которая способствует росту доходов».

Алисия Робертс, менеджер по работе с ключевыми клиентами компании Fellow Products

«Без Zapier работа моей команды сводилась бы к одной или двум дополнительным нагрузкам каждую неделю. дневные операции».

Тим Тье, менеджер по маркетингу глобального сообщества, Asana

«Zapier дает нам неограниченную гибкость и креативность. С Zapier вы как художник с чистым холстом. Не знаю, что бы мы без него делали».

Риши Шах, основатель и генеральный директор Digioh

«Мы внушили всей команде, что если вы делаете что-то повторяющееся, для этого, вероятно, есть Zap».

Кевин Мартин, основатель и технический директор unspun

Так много (или немного) помощи, как вы хотите

Сделай сам

Если вы новичок в автоматизации или хотите развить свои навыки, мы сделаем DIY выполнимым .

• Краткое руководство
• Университет Zapier
• Сообщество
• Поддержка

Нанять эксперта

Выберите сертифицированного эксперта Zapier, который поможет вам продумать и создать автоматизированные рабочие процессы.

• MercOlogy
• Flow Digital
• GetUWired
• Посмотреть всех экспертов

Найдите свой первый Zap

Узнайте больше о Zaps по должностям

5000+ приложений, бесконечные возможности

Zapier поддерживает больше приложений, чем любая другая платформа, поэтому вы можете подключать инструменты, которыми пользуетесь сегодня и завтра.

Изучите приложение

План, соответствующий вашим потребностям

Всегда бесплатно

Только начинаете? Бесплатно изучите основные функции Zapier.

Попробуйте бесплатно

Professional

Готовы повысить уровень? Разблокируйте мощные функции с тарифным планом Professional.

Попробуйте бесплатно

Команды и компании

Требуется автоматизация в вашей организации? Ознакомьтесь с нашими корпоративными планами.

Узнать больше

Zapier позволяет автоматизировать работу с более чем 5000 приложений, чтобы вы могли двигаться вперед быстрее.

Начните работу бесплатно

Свяжитесь с отделом продаж

Ёнджун Ким, менеджер по проектным системам в Cottage

Нам доверяют в больших и малых компаниях

Делай то, что умеешь лучше всего, пусть Zapier сделает все остальное

Zapier соединяет ваши рабочие приложения, от подсобных рабочих до лидеров предприятий, чтобы вы могли больше сосредоточиться и меньше расстраиваться.

Zapier поможет вам управлять всей воронкой, от привлечения потенциальных клиентов до электронных писем клиентов, чтобы вы получали больше конверсий и меньше хаоса.

Автоматизация для маркетологов →

От маркетинга до контрактов — Zapier оптимизирует ваши бизнес-процессы, чтобы вы больше росли и меньше ворчали.

Автоматизация для владельцев бизнеса →

От DevOps до подготовки пользователей — Zapier позволяет вам лучше обслуживать свою организацию, чтобы вы могли сосредоточиться на более широкой картине.

Автоматизация для ИТ →

Узнайте, как работает Zapier

Начните с простого, масштабируйте до изысканность

Создавайте автоматизированные рабочие процессы, которые выполняют больше чем одну задачу — до 100 шагов, если быть точным.

Добавьте к своим рабочим процессам настраиваемую логику if/then, чтобы они работали именно так, как вы, но автоматически.

Преобразование данных из одного приложения в нужный формат перед их передачей в другое приложение. Диплом о данных не требуется!

Откройте для себя больше функций

От «что, если» до «что будет дальше»

Каждый день пользователи Zapier автоматизируют свой путь к совершенству. Но не верьте нам на слово!

Познакомьтесь с нашими клиентами

«Благодаря Zapier все менеджеры по работе с клиентами могут сосредоточить свое время на ключевых клиентах и ​​стратегии сбыта, которая способствует росту доходов».

Алисия Робертс, менеджер по работе с ключевыми клиентами компании Fellow Products

«Без Zapier работа моей команды сводилась бы к одной или двум дополнительным нагрузкам каждую неделю. Теперь мы можем сосредоточиться на добавлении ценности за счет обслуживания клиентов, а не на управлении повседневными операциями».0005

«Zapier дает нам неограниченную гибкость и свободу творчества. С Zapier вы как художник с чистым холстом. Не знаю, что бы мы без него делали».

Риши Шах, основатель и генеральный директор Digioh

«Мы внушили всей команде, что если вы делаете что-то повторяющееся, для этого, вероятно, есть Zap».

Кевин Мартин, основатель и технический директор unspun

Так много (или немного) помощи, как вы хотите

Сделай сам

Если вы новичок в автоматизации или хотите развить свои навыки, мы сделаем DIY выполнимым .

• Краткое руководство
• Университет Zapier
• Сообщество
• Поддержка

Нанять эксперта

Выберите сертифицированного эксперта Zapier, который поможет вам продумать и создать автоматизированные рабочие процессы.
