Принципиальная электрическая схема цветомузыки - Электропортал

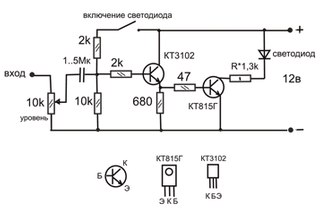

Схема простейшего цветомузыкального устройства на светодиодах

В качестве излучателей используются светодиоды. Схема не требует настройки и начинает работать сразу после сборки. Для изменения яркости светодиодов можно подобрать номиналы резисторов. Входные цепи можно объединить для подачи сигнала от одного источника. Катушка L любая, подбирается экспериментально, можно исключить совсем из схемы.

Схема цветомузыкальной приставки на лампах

В этом варианте схемы цветомузыки в качестве нагрузки применяются лампы на 220 Вольт. Устройство собрано на пассивных элементах в качестве частотных фильтров, в качестве управляющих триггеров используются тиристоры КУ202. Трансформатор любой, с коэффициентом 1 к 2 … 1 к 5.

Схема цветомузыки на лампах

Следящая схема имеет управление, выполненное на полупроводниковых транзисторах. Трансформатор Т1 имеет коэффициент трансформации 1 к 1. Примерное сопротивление любой обмотки по постоянному току – не менее 200 Ом. Питающий трансформатор должен иметь на выходе 15-18 Вольт. Ток нагрузки не менее 0,1 Ампер.

Предыдущая статьяПринципиальная электрическая схема УНЧ 5000 ВтСледующая статьяПринципиальная электрическая схема бегущих огней

Цветомузыка своими руками на светодиодах схема - Самоделки


Как сделать цветомузыку своими руками? Существует множество вариантов, большинство из них сложны в сборке и простому человеку собрать их, зачастую не под силу. Побродив по просторам интернета, я нашел одну схему, которая очень проста. Сделать цветомузыку своими руками на светодиодах с помощью данной схемы сможет каждый.

Понадобится:

  • светодиоды (5-ти миллиметровые)
  • кабель 3.5 от наушников
  • транзистор КТ817 (либо его аналог)
  • 12В адаптер
  • провода
  • оргстекло
  • клей
  • наждачная бумага (мелкая)


Изготавливаем корпус, в котором будут находится светодиоды. Размечаем будущие детали корпуса. 4 стенки размером 15x5 см и 2 размером 5x5 см.





Вырезаем. Вырезать нужно как можно ровнее, иначе все неровности придется обрабатывать.





Выбираем пластину, которую установим в роли задней стенки корпуса цветомузыки. Проделаем в ней два отверстия. Одно для кабеля питания, а другое для кабеля наушников.





Стенки корпуса цветомузыки, обрабатываем наждачной бумагой, для придания эффекта рассеивания света по всему коробу.





Светодиоды, так же нужно обработать наждачкой.





Теперь соберем корпус, склеив друг с другом стенки.





Пока клей сохнет, займемся расчетами. Рассчитать нужно количество светодиодов.

Формула:
Выходное рабочее напряжение адаптера / номинальное рабочее напряжение одного светодиода = необходимое количество светодиодов.

Если использовать 12В блок питания то получится:

12В / 3В = 4 шт.





Далее займемся 3.5 кабелем от наушников.
Кабель состоит из трех жил: 2 провода каналов левого и правого (красный и белый) и 1 провод общий.
Для реализации цветомузыки, нам понадобится провод одного из каналов (правый или левый без разницы) и общий провод.





  Перед началом сборки схемы, продеваем провода в отверстия короба.

Собирая схему, помните:
- у светодиодов есть полярность
- не перегревайте транзистор и не перепутайте его выводы (Э – эмиттер, Б – база, К – коллектор)





После сборки проверьте работу цветомузыки. Если все работает правильно, то приклейте верхнюю крышку короба.





Цветомузыка своими руками на светодиодах готова!




Различные цветовые варианты.


Цветомузыка на светодиодах на 12 вольт. Как сделать цветомузыку на светодиодах своими силами

Дополнительно

  • В: Купил ленту, на ней контакты G, R, B, 12. Как подключить?
    О: Это не та лента, можешь выкинуть

    В: Прошивка загружается, но выползает рыжими буквами ошибка “Pragma message….”
    О: Это не ошибка, а информация о версии библиотеки

    В: Что делать, чтобы подключить ленту своей длины?
    О: Посчитать количество светодиодов, перед загрузкой прошивки изменить самую первую в скетче настройку NUM_LEDS (по умолчанию стоит 120, заменить на своё). Да, просто заменить и всё!!!

    В: Сколько светодиодов поддерживает система?
    О: Версия 1.1: максимум 450 штук, версия 2.0: 350 штук

    В: Как увеличить это количество?
    О: Варианта два: оптимизировать код, взять другую библиотеку для ленты (но придётся переписать часть). Либо взять Arduino MEGA, у неё больше памяти.

    В: Какой конденсатор ставить на питание ленты?
    О: Электролитический. Напряжение 6.3 Вольт минимум (можно больше, но сам кондер будет крупнее). Ёмкость – минимум 1000 мкФ, а так чем больше тем лучше.

    В: Как проверить ленту без Arduino? Горит ли лента без Arduino?
    О: Адресная лента управляется по спец протоколу и работает ТОЛЬКО при подключении к драйверу (микроконтроллеру)

  • МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

  • Версию 2.0 и выше можно использовать БЕЗ ИК ПУЛЬТА, режимы переключаются кнопкой, всё остальное настраивается вручную перед загрузкой прошивки.

  • Как настроить другой пульт?
    У других пультов кнопки имеют другой код, для определения кода кнопок используйте скетч IR_test (версии 2.0-2.4) или IRtest_2.0 (для версий 2.5+), есть в архиве проекта. Скетч шлёт в монитор порта коды нажатых кнопок. Далее в основном скетче в секции для разработчиков есть блок дефайнов для кнопок пульта, просто измените коды на свои. Можно сделать калибровку пульта, но честно уже совсем лень.

  • Как сделать два столбика громкости по каналам?
    Для этого вовсе необязательно переписывать прошивку, достаточно разрезать длинный кусок ленты на два коротких и восстановить нарушенные электрические связи тремя проводами (GND, 5V, DO-DI). Лента продолжит работать, как одно целое, но теперь у вас есть два куска. Само собой, аудио-штекер должен быть подключен тремя проводами, а в настройках отключен моно режим (MONO 0), а количество светодиодов должно быть равно суммарному количеству на двух отрезках.
    P.S. Посмотри первую схему в схемах!

  • Как сбросить настройки, которые хранятся в памяти?
    Если вы доигрались с настройками и что то пошло не так, можно сбросить настройки на “заводские”. Начиная с версии 2.4 есть настройка RESET_SETTINGS , ставите её 1, прошиваетесь, ставите 0 и снова прошиваетесь. В память будут записаны настройки из скетча. Если вы на 2.3, то смело обновляйте до 2.4, версии отличаются только новой настройкой, которая никак не повлияет на работу системы. В версии 2.9 появилась настройка SETTINGS_LOG , которая выводит в порт значения хранящихся в памяти настроек. Так, для отладки и понимания.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов. Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в виде экрана(классический вариант) или применить электрические светильники направленного действия - прожектора, фары.
Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых эффектов.

Блок усиления мощности - это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе. От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу - цирковых, театральных и эстрадных представлений этот блок управляется вручную.
Соответствено, требуется участие как минимум - одного, а максимум - группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой - либо заданной программе, то цветомузыкальная установка считается - автоматической.
Именно такого рода "цветомузыки" обычно собирают своими руками начинающие конструкторы - радиолюбители, на протяжении 50-ти последних лет.

Самая простая (и популярная) схема "цветомузыки" на тиристорах КУ202Н.


Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую "светомузыку". Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема. Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно, красный канал низких частот устойчиво моргает в ритм с ударными, средний - зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонкое - звенящее и пищащее.

Недостаток один - необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти "на полную" врубать свою "Электронику" для того, что бы добиться достаточно устойчивой работы устройства. В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот - низковольтной обмоткой на вход усилителя. Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема "цветомузыки" на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте - на три канала. По первому каналу идет самая низкочастотная составляющая сигнала - фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны - 1 мкФ, но как показала практика - их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту - примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны - 0,015 мкФ, но их емкость следует увеличить, до 0,33 - 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны - 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) - от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае - это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы - до 10 шт на канал).

Порядок сборки схемы.

О деталях приставки.
Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные – СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков. При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки, минимум - 2А. Если количество ламп на каждый канал увеличить - соответственно возрастет потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный на рабочий ток минимум - 250 мА(а лучше - больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад отрабатывает нормально, - собирают активный фильтр. Далее - проверяют снова работоспособность того, что получилось.
В итоге, после испытания имеем - реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала. Подобное занудство гарантирует безусловную работоспособность устройства после "чистовой" сборки на монтажной плате, если работа проведена без ошибок и с применением "испытанных" деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить. Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом - поможет избавиться от навесных проводов-перемычек.

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

  • световая насыщенность света и обширный цветовой диапазон;
  • хорошая скорость;
  • малая энергоемкость.

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

  • подготовка фольгированного текстолита;
  • сверление отверстий под детали;
  • нанесение дорожек;
  • травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Светодиодная RGB-лента

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

Вывод

Известная поговорка «не боги горшки обжигают» остается актуальной и в наши дни. Разнообразный ассортимент электронных компонентов дает народным умельцам широкий простор для фантазии. Цветомузыка на светодиодах, сделанная своими руками, – это одно из проявлений безграничного творчества.

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.
Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Схема простой цветомузыки

Три транзистора – три канала. Каждый транзистор выполнят роль порогового компаратора и как уровень превысит 0,6 Вольта – транзистор открывается. Нагрузкой транзистора служит светодиод. Для каждого канала свой цвет.
Перед каждым транзистором идет RC цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть – это канал высоких частот. Средняя часть - канал средних частот. Ну и самый нижний по схеме канал – это канал низких частот.
Питается схема от 9 Вольт. На вход подается сигнал с наушников или с колонок. Если чувствительности будет не хватать, то нужно будет собрать усилительный каскад на одном транзисторе. А если чувствительность будет высока, то на вход можно поставить переменный резистор и им регулировать входной уровень.
Транзисторы можно взять любые, не обязательно КТ805, тут можно даже поставить маломощные типа ТК315, если нагрузкой будет только один светодиод. А вообще, лучше использовать составной транзистор типа КТ829.

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

Собрать цветомузыку можно навесным монтажом или на монтажной плате как это сделал я.
Настройка не нужна, собрали, и если все детали годные – все работает и мигает без проблем.

А можно подключить RGB светодиодную ленту на вход?

Конечно можно, для этого всю схему подключаем не 9 В, а к 12. Гасящий резистор при этом на 150 Ом из схемы выкидываем. Общий провод ленты подключаем к плюсу 12 В, а каналы RGB раскидываем по транзисторам. И, если, длинна вашей светодиодной ленты превышает один метр, то тогда потребуется установить транзисторы на радиаторы, чтобы они от перегрева не вышли из строя.

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.

Представляем вам простую версию цветомузыкальной установки, что была собрана в необычном корпусе. Недавно попали в руки отходы металлических профилей 20×80 — их и применили. В проекте она собрана на светодиодах разных цветов 10W (зеленый, синий и красный).

Схема цветомузыки LED


Схема цветомузыки LED 3 канала по 10 ватт

Теперь стробоскоп — он сделан на таймере NE555. Что касается проблемы ограничения тока LED — используем самое простое решение, ограничения тока через подобранные резисторы. Резисторы болтами к профилю прикручены для теплоотвода и совсем не перегреваются, работают с температурой максимум 60С. Ток для каждого светодиода ограничили на уровне 800 мА.

Схема LED стробоскопа на таймере NE555

Конструкция устройства

Тороидальный трансформатор 14В 50VA. Стробоскоп на NE555 вместе с MOSFET IRF540 управляет двумя диодами 10W холодного белого цвета через 5W резисторы 1.5 Ома.


Корпус ЦМУ из алюминия

Все светодиоды закреплены на полосках алюминия, который крепится в общий алюминиевый профиль. После 3-х часов теста конструкция остаётся холодная.


ЦМУ на светодиодах со стробоскопом в корпусе

Органы управления приставкой

В корпусе были установлены потенциометры для регулировки уровней, вход на микрофон, выключатель питания, предохранитель, гнездо сети 220 В и переключатель режима работы (стробоскоп-ЦМУ). Весь корпус имеет длину 700 мм. Эффект очень даже красивый и мощный. Можно без проблем осветить зал хоть 200 квадратных метров.

Musical Color - Arduino Project Hub

Приближается новый год. Всем хочется весело и ярко его поприветствовать. Эти музыкальные огни, которые я сделал, мне помогут. Может быть, мои музыкальные огни помогут вам украсить встречу нового года и сделать его ярче.

Общий вид музыкальных фонарей:

Во время доставки светодиодной ленты и Arduino я написал звуковую / световую программу Musical Light для персонального компьютера и скетч управления лентой WS2812 или аналогичный для Arduino. .

Лента может управляться либо напрямую Arduino, подключенным к COM-порту, либо через радиомост с помощью nRF24L01. В первом случае используется скетч COMTOLEF.ino, а во втором - COMtoRF и RFtoLED.

Представлены схемы подключения:

При прямом подключении к ПК через USB без использования дополнительного источника питания помните об ограниченной нагрузочной способности порта USB. Если на вашей ленте много диодов, вам просто нужно установить количество светодиодов в эскизе меньше 20.Как это:

  #define strip Led 20


Ленту разрезать не нужно. Если требуется, установите резистор от 33 до 470 Ом между клеммами D2 и Din, как рекомендовано производителем. Минимальная схема подключения Arduino nano и светодиодной ленты показана на вкладке Easy Connection программы.

Программа поддерживает цветной и динамический режимы работы, подключается к любому аудиоустройству ПК. Цифровую обработку аудиопотока выполняет ПК.Цветомузыкальные программы формируются платами Arduino на основе данных о спектральном составе текущего фрагмента фонограммы, полученного с ПК. В программе вы можете выбрать одну из семи цветомузыкальных программ или одну более 100 динамических. Семьдесят две динамические подпрограммы реализованы в прилагаемых эскизах. Остальные программы доступны для разработчиков.

Музыкальная программа:

Динамическая программа:

Мой вариант аудиоподключения.

Я использую iTunes для воспроизведения звука.В моем аудиоприемнике YAMAHA есть поддержка трансляции. В то же время iTunes может выводить звук одновременно на аудиоприемник и ПК. На ПК я использую виртуальный аудиокабель для подключения к моей программе, как показано ниже.

Аудиопоток, поступающий на ПК, по умолчанию идет на устройство на вход «виртуального аудиокабеля», а его выход служит источником звука в программе цветомузыки. Вы также можете использовать микшер, линейный вход ПК и даже микрофон ПК или ноутбука для приема аудиопотока в моей программе.

Вид запущенной программы:

Программу можно свернуть в трей, установить при запуске и свернуть в трей после запуска.

Внимание! Перед составлением скетча установите необходимые библиотеки и исправьте в скетче строку:

  #define stripLed 120


Количество светодиодов, соответствующее вашей ленте, например:

  #define stripLed 240.


С Новым годом и Рождеством! Видео музыкальной программы:

Видео динамической программы:

Теория цвета для дизайна концертного освещения - HARMAN Professional Solutions Insights

Теория цвета - важная тема для дизайнеров по свету.Полезно иметь представление о физиологии и теории цвета, чтобы применять их на практике при создании шоу. В этой статье мы обсудим теорию цвета применительно к дизайну освещения и передовой опыт создания шоу.

Художник по свету Крейг Резерфорд

Что такое цвет?
Цвет - это явление, которое наш мозг испытывает, когда наши глаза стимулируются светом определенной длины волны. Восприятие цвета происходит, когда мы стимулируем одну или несколько из трех цветочувствительных клеток в наших глазах, которые бывают трех видов, которые реагируют на красный, зеленый и синий длины волн.

Дизайнеры по свету управляют этими длинами волн, чтобы создать полный спектр цветов. Когда мы говорим об управлении цветом, мы говорим о том, как консоли освещения и управляют цветом. Два самых распространенных способа сделать это на консолях - это аддитивное и субтрактивное смешивание цветов.

Аддитивное смешивание
Аддитивное смешивание работает путем сложения вместе различных длин волн света для получения дополнительных цветов. Когда мы говорим об аддитивном смешивании, мы обычно имеем в виду три «основных» цвета аддитивного света: красный, зеленый и синий (RGB).

Мы можем сложить красный и зеленый вместе, чтобы получить желтый, зеленый и синий вместе, чтобы получить голубой, и красный и синий вместе, чтобы сделать пурпурный. Часто мы добавляем белый или янтарный излучатель в дополнение к RGB, чтобы расширить наши возможности по смешиванию цветов. Большинство светодиодных осветительных приборов используют аддитивное смешивание RGBW (W означает белый) для получения своих цветов. Но с точки зрения теории цвета, вы можете рассматривать аддитивное смешивание как состоящее из красного, зеленого и синего.

Субтрактивное смешение цветов

Вычитающее смешение
Вычитающее смешение начинается с источника белого света и использует цветные фильтры для удаления длин волн из спектра.Интеллектуальное освещение, использующее субтрактивное смешение, начинается с источника белого света от дуговой лампы, массива белых светодиодов или нити накаливания и удаляет длины волн из этого белого источника, в результате чего получается цвет.

Как правило, для создания белого света выбираются голубой, пурпурный и желтый (CMY) цвета. Каждый из этих фильтров удаляет длины волн из источника белого света. Например, голубой цвет удаляет из спектра все длины волн, кроме синего и зеленого. Если затем мы поместим желтый фильтр поверх голубого, у нас останется только зеленый, поскольку желтый - это комбинация красного и зеленого.Гели также являются примером субтрактивного смешения цветов, но используются реже с появлением интеллектуальных приборов.

HSL
Другой способ управления цветом не имеет ничего общего с , как свет производит цвет, и вместо этого просит пользователя думать о цвете с точки зрения оттенка, насыщенности и яркости - сокращенно HSL, или HSI, или HSV - но все эти термины тесно связаны.

Оттенок, насыщенность, значение (или яркость) Кредит: Википедия, CC BY-SA 3.0

Оттенок описывает точку на воображаемом цветовом круге. Думайте об оттенке как о доминирующей длине волны. Насыщенность описывает, сколько чистого цвета мы хотим, от чистого насыщенного цвета до белого. Яркость (яркость) описывает, насколько ярким или темным является оттенок. Нулевое значение яркости соответствует полной темноте, а 100% -ное значение соответствует полной яркости или полноцветному изображению. Обратите внимание, что «яркость» в этом смысле - это не то же самое, что диммер света.

На что следует обратить внимание при смешивании цветов
Многие консоли используют аддитивное или субтрактивное смешивание для управления цветом - у вас будет канал управления для каждого из трех основных цветов, в зависимости от того, какой тип света вы используете.Некоторые источники света позволяют переключать режимы управления между RGB и CMY или другими режимами управления.

В целом, важно понимать, как ваша консоль справляется с этими цветовыми атрибутами. Различные схемы управления могут выглядеть по-разному с точки зрения выходной мощности, в зависимости от того, как они запрограммированы, и задействованного времени перехода. Неважно, решите ли вы концептуализировать и запрограммировать цвета как значения RGB, CMY или HSL. Важно знать, как консоль взаимодействует с вашими приборами и как добиться желаемого цвета.

Освещение песни
Теперь, когда мы понимаем основы смешивания цветов, мы можем обсудить использование цвета для освещения шоу. Основные функции цвета для аудитории:

  • Видеть исполнителя или перформанс
  • Передача эмоционального или повествовательного элемента от художника
  • Создание эстетически приятного визуального опыта

Культурные значения и темы цвета
Важно понимать, что мы часто подходим к цвету через призму нашего культурного происхождения.В североамериканской культуре существует множество цветов, которые имеют широкое или даже очень конкретное значение, понимаемое в определенном контексте. Например, когда многие люди видят красный восьмиугольник, они сразу же думают «стоп», потому что это обычный дорожный знак в США.

Красный цвет стимулирует, возбуждает и часто вызывает сильные эмоции.

Итак, как мы можем начать передавать темы, намерения и эмоции? Что ж, мы можем исследовать цвета, которые имеют тенденцию ассоциировать с конкретными темами, чувствами и концепциями, и мы можем назвать эти «цветовые ассоциации».Давайте рассмотрим некоторые из них:

  • Красный: любовь, опасность, гнев, страсть, кровь
  • Апельсин: тепло, огонь, пора урожая, энергичность, игривость
  • Желтый: богатство, счастье, оптимизм, солнечный свет, радость, осторожность, болезнь
  • Зеленый: деньги, удача, ревность, жадность, природа, флора, весна, яд
  • Голубой: спокойствие, уравновешенность, чистота
  • Синий: печаль, спокойствие, медицина, доверие
  • Фиолетовый: королевская власть, роскошь, благородство, магия
  • Пурпурный: духовность, женственность, дети
  • Белый: чистота, покой, медицина, элегантность, но они также зависят от цветовой температуры

При разработке цвета важно учитывать свою аудиторию и культуру, в которую они могут погрузиться.Также важно отметить, что это ассоциация только . Цвета сами по себе имеют не внутреннего значения, они всегда получают значение из контекста. При этом цветовая палитра не всегда должна иметь какое-то конкретное значение в отношении содержания песни. Цвет может быть эстетически приятным сам по себе, не подразумевая какого-либо особого эмоционального или концептуального значения.

Цветовые палитры
Теперь, когда у нас есть понимание цвета и тем, мы можем использовать эти знания для создания цветовых палитр.Цветовой круг - отличный инструмент, который можно использовать для разработки палитры. Существует множество цветовых кругов, но все они следуют одному и тому же общему принципу, начиная с одного конца видимого светового спектра и перемещаясь вверх или вниз по длинам волн по кругу.

Цветовое колесо Хатта

Цветовой круг художника предоставляет отличный способ придумывать полезные цветовые схемы для музыки, используя несколько различных методов:

  • Монохроматический - Схема подразумевает использование только одного оттенка, возможно, даже одинаковой насыщенности и яркости для всей песни.Это может быть визуально поразительным, если все сделано правильно, заливая всю сцену одним цветом, с большей или меньшей контрастностью, в зависимости от настроения, которое вы хотите создать.
  • Смежные / аналогичные цвета - В схеме используются цвета рядом друг с другом на колесе. Смежные цвета часто хорошо смотрятся рядом друг с другом. Голубой и зеленый хорошо смотрятся вместе, желтый, красный и оранжевый хорошо смотрятся вместе, пурпурный и синий хорошо смотрятся вместе.
  • Дополнительные цвета - это цвета, которые находятся прямо напротив друг друга на цветовом круге.Популярные примеры включают синий и оранжевый, желтый и фиолетовый, красный и голубой. Дополнительные цвета могут очень хорошо смотреться вместе, обеспечивая сильный контраст друг с другом. С другой стороны, дополнительные цвета на одном и том же предмете имеют тенденцию обесцвечивать друг друга, что приводит к версии белого. Об этом следует помнить при использовании насыщенных дополнительных цветов для освещения объекта.
  • Триады - Они состоят из определенного цвета с двумя другими цветами с другой стороны цветового круга, смещенными по обе стороны от дополнительного цвета.Желтый с пурпурным и темно-синим, красный с голубым и лаймовым, пурпурный с золотом и зеленовато-желтым - все это примеры триад.
  • Тетрады - Тетрада - это два набора аналогичных цветов вместе с их дополнениями. Примером может быть синий и фиолетовый в паре с оранжевым и желтым.

Другие интересные палитры, которые часто используются дизайнерами по свету, включают белый с любым другим цветом или темно-фиолетовый с красным. Однако подойдет любая палитра, подходящая к песне или моменту.

Контраст и преобладание цвета
Контраст и преобладание цвета - две вещи, которые следует учитывать при создании цветовых палитр. Контрастность - это разница в значении яркости между двумя объектами или источниками света. Мы можем использовать контраст, чтобы выделить части сцены, позволяя другим частям уйти на задний план.

Доминирование желтого цвета

Доминирование цвета - это явление, при котором определенные цвета могут уходить на задний план, а определенные цвета доминировать или казаться приближающимися к зрителю.Преобладание цвета может позволить вам неожиданными способами поиграть с пространственными отношениями сцены. Когда дело доходит до доминирования цвета, есть несколько общих правил:

  • Вторичные цвета имеют тенденцию преобладать над соседними основными цветами
  • Цвета с меньшей насыщенностью имеют тенденцию преобладать над более насыщенными цветами
  • Теплые тона обычно преобладают над холодными
  • Пурпурный часто довольно доминирует
  • Лаванда часто бывает довольно рецессивной
  • Бледно-желто-зеленые обычно являются наиболее доминирующими цветами в палитре

Белый свет
Белый свет - важный инструмент для любого дизайнера освещения, однако не существует единого оттенка цвета, который можно было бы назвать белым.Каждый школьник знает, что белый - это «все цвета сразу», но что именно это означает?

Нет единого мнения о том, как определять белый свет. Международная комиссия по освещению определяет некоторые «стандартные источники света», и тот, с которым вы, вероятно, столкнетесь чаще всего, называется «D65», который «предназначен для представления среднего дневного света и имеет коррелированную цветовую температуру примерно 6500 К ». Это максимально приближено к научному определению «белого».

Если вы какое-то время занимались освещением, вы, вероятно, слышали о «цветовой температуре», но что это означает по отношению к белому цвету? Цветовая температура используется для описания того, как выглядит «теплый» или «холодный» свет. Когда мы говорим о цветовой температуре, мы говорим о том, какой цвет света мы получили бы, если бы нагревали особый воображаемый материал, называемый «черным телом», до заданной температуры, как будто нагревали кусок железа в Пожар.

Мы склонны говорить о красноватом свете как о более теплом, а о голубом - как о более холодном, но важно помнить, что мы не имеем в виду фактическую температуру, когда говорим это.Что касается цветовой температуры, то чем горячее что-то, тем оно более синее, но с художественной точки зрения мы склонны думать, что красные цвета теплее, а синие - холоднее. Так что помните об этом изменении.

Восприятие белого
Еще более важным, чем наше определение белого цвета, является восприятие белого цвета для члена аудитории. При определенных условиях цвет, который обычно воспринимается как насыщенный, может быть «назначен» нашим мозгом как белый. Наш мозг обычно определяет наименее насыщенный цвет как «белый».

С этой идеей связана концепция «цветовой усталости», когда вид одного и того же цвета в течение длительного времени имеет тенденцию обесцвечивать его для наших глаз. Играть с освещением - забавная вещь, особенно если вы очень быстро переключаете сцену, которая была освещена одним цветом, на ее дополняющую. Эффект может заставить цвета «вибрировать».

Вы можете использовать тонкие оттенки в своем «белом», чтобы придать сцене более интересную цветовую схему и нарисовать оттенки на исполнителях. Обратите внимание, что не все исполнители согласятся с другими цветами основного света, кроме белого, поэтому вы можете ожидать некоторого отката.

Дизайн с использованием цвета
Теперь, когда мы обсудили цветовые палитры и температуру, мы можем углубиться в дизайн с использованием цвета. Перед тем, как мы начнем программировать, нужно задать себе много важных вопросов, в том числе:

  • Что мы хотим, чтобы публика чувствовала во время этой песни?
  • Каково содержание песни? Какое чувство или концепцию артист пытается передать своей музыкой и как они это делают?
  • Что мы хотим, чтобы люди чувствовали не только во всеобъемлющем смысле всего музыкального произведения, но и в определенные моменты во время произведения?
  • Соответствуют ли цвета в нашей песне более широким концептуальным рамкам самого шоу, и если да, то как?

Возможно, у артиста есть идеи по поводу истории, которую они хотят рассказать на протяжении всего концерта.Шоу может следовать за этим кинематографическим опытом, рассказывая историю, которая сочетает в себе использование видео, музыки, света и цвета для создания повествования. При этом важно убедиться, что освещение не подавляет артиста и не отвлекает от выступления.

Концепция подразделения
Одна из первых вещей, которые нужно сделать при программировании, - разбить песню на части, которые мы хотим выделить. Различные части песни должны выглядеть по-разному, и разбиение песни, например, на куплеты, припевы, перемычки и концовки может дать вам отправную точку для принятия решения о том, когда должны произойти изменения цвета или другие программные изменения.

Помните об особых моментах в песне и не забывайте сдерживаться, когда это необходимо, чтобы крещендо музыки и освещения имели пространство вокруг себя, чтобы дышать. У большинства песен должна быть уникальная цветовая палитра, которая помогает идентифицировать и отделить их от остальной части шоу. Вы также должны подумать, вписывается ли ваш выбор цвета в общую цветовую схему шоу.

Системы смешивания цветов
Последнее, что вам нужно учитывать при разработке шоу, - это то, что все системы смешивания цветов имеют ограничения в отношении скорости, плавности цвета в луче, компромиссов в насыщенности, оттенках и способах увеличения. и фокус влияют на все эти элементы.Задача дизайнера освещения и программиста - понять ограничения своих инструментов и соответствующим образом скорректировать свои программы и ожидания.

У разных производителей есть источники света с разными цветами, масштабами и фокусом, поэтому вы увидите разные оттенки в качестве основы для их систем смешивания цветов. Одна вещь, которую должны сделать все дизайнеры и программисты, когда они попадают на сайт, - это пройтись по всем цветам, используемым в шоу, и обновить их, чтобы все они соответствовали друг другу.

Не всегда возможно, учитывая ограничения физического пространства внутри светильника, найти «идеальное» место для стекла смешивания цветов для всех значений масштабирования или фокусировки .При использовании многих, если не всех точечных или профильных источников света, можно поставить систему фокусировки и масштабирования в ситуацию, когда неравномерность смешения цветов в луче будет преувеличена. Об этом следует помнить при программировании. Решение состоит в том, чтобы либо настроить свой цвет, либо оптическую систему в соответствии с проблемой, либо, возможно, использовать фиксированный цвет.

Надеюсь, вам понравилась эта статья, но я также приглашаю вас просмотреть мой полный видеоповтор моего вебинара Martin Learning Session: «Теория цвета для дизайна концертного освещения».

Мы приглашаем вас просмотреть все наши предстоящие обучающие сессии Martin и наш записанный плейлист с обучающими сессиями Martin. Также доступны наш полный календарь учебных занятий с аудио, видео и освещением, а также наша библиотека всех записанных учебных занятий.

Создавайте собственные цветовые схемы с настраиваемыми режимами - Flux Smart Lighting

Чехлы для смартфонов миллионы разных цветов, рисунков и функций; электронные часы с сотнями разных циферблатов на выбор и бесчисленным множеством разных ремешков; аватары для видеоигр с такими разнообразными вариантами настройки, что на земле меньше видов, чем возможных комбинаций аксессуаров.

Наш мир становится все более и более настраиваемым с каждым днем, а технологические достижения дали возможность изменять вашу среду так, как вы считаете нужным, в новых и неожиданных местах.

И вот лампочки ничем не отличаются. В интеллектуальном пользовательском режиме Flux пользователи могут создавать, сохранять и публиковать свои собственные полностью настраиваемые графики освещения, регулируя несколько различных переменных. Это приносит совершенно новый уровень настройки, чтобы осветить вашу жизнь.

Светодиоды и интеллектуальное освещение: идеальное сочетание для индивидуальной настройки

Те из вас, кто слышал об интеллектуальном освещении раньше, знают, что умные лампы в основном представляют собой упакованные лампочки, которые позволяют вам переключаться между миллионами разных цветов, управлять ими из любой точки мира, настраивать их на разные расписания и даже напрямую воспроизводить музыку. от лампочки.

Все это достигается благодаря универсальности и компактности конструкции светодиодной лампы накаливания. Эти мощные маленькие источники света обеспечивают изрядное количество света, быстро включаются (в отличие от большинства люминесцентных ламп) и предоставляют относительно простой способ изменить цвет их светового потока.

И хотя возможность удаленного управления лампочкой является краеугольным камнем интеллектуального освещения, более совершенные лампы, такие как лампы Flux Smart Bluetooth и Flux Smart WiFi, позволяют пользователям расширять свои возможности настройки, создавая сложные узоры освещения, что делает их не только забавной функцией, но и также полезный инструмент для самых разных ситуаций.

Все под контролем с помощью специального режима

Использование пользовательского режима позволяет вам установить расписание, по которому их лампы Flux Smart будут переключаться между 16 различными цветами с определенной вами скоростью. Вы можете углубиться в настраиваемость, поиграв с четырьмя разными переменными:

  • Цвет: Лампы Flux Smart предлагают на выбор более 16 миллионов различных цветов, предоставляя пользователям огромную палитру, подходящую практически для любой ситуации.
  • Яркость: Пользователи также могут выбрать точную яркость для каждого цвета, что делает пользовательский режим столь же полезным для собрания с низким энергопотреблением, как и для домашней вечеринки, сотрясающей стены.
  • Стиль перехода: Можно выбрать один из трех различных стилей перехода - постепенный, скачкообразный и стробоскопический. Постепенный переход от одного цвета к другому происходит плавно, скачки переключаются резко, и стробоскопы, ну, стробоскопы между ними. Имеет смысл, правда?
  • Скорость перехода: Этот параметр позволяет точно настроить, насколько быстро вы хотите переключиться на следующий цвет с регулируемой шкалой скорости. Это дает вам контроль над тем, как быстро должен происходить переход от одного цвета к другому для «постепенного», определяет продолжительность времени на одном цвете для «прыжка» и определяет количество вспышек одного цвета перед переключением на следующий для «Стробоскоп».

Огромная гибкость каждой из этих переменных делает пользовательский режим невероятно настраиваемым способом использования умных лампочек так, как вы хотите. Существует буквально миллиона возможных комбинаций!

Поделитесь своим творением с кем угодно в мире

Хотя возможность точно настроить освещение так, как вы хотите, это довольно интересная функция, пользовательский режим предлагает дополнительную возможность не только сохранять несколько аранжировок на ваше интеллектуальное устройство, чтобы вы могли переключаться между своими любимыми расписаниями.Это также позволяет вам делиться этими расписаниями с кем угодно! Это означает, что ваши друзья и семья могут настроить свои лампы Flux Smart на тот же график освещения, который вы разработали.

Все, что нужно, - это создать и сохранить свой узор, а затем просто нажать кнопку «Поделиться». У вас будет возможность отправить текстовое SMS-сообщение или по электронной почте, что сделает демонстрацию новых потрясающих огней еще проще, чем раньше. Вы даже можете дать своему расписанию особое имя.

Пользовательский режим: несколько примеров

Хотя различные способы использования пользовательского режима ограничены только вашим собственным творчеством, мы предоставили несколько примеров того, как вы можете использовать эту невероятно универсальную функцию.

  • Сохраните приятную мягкую атмосферу во время непринужденной вечеринки с несколькими близкими друзьями. Попробуйте использовать медленный постепенный переход с тусклым светом, переходящим от темных оттенков бордового к темно-синему.
  • Отметьте праздники, создав график декоративного освещения для ваших уличных лампочек и превзойдя соседей! Переключайтесь между тускло освещенным оранжевым и темно-зеленым, используя быстрый переход для Хэллоуина и яркий разноцветный стробоскоп на Рождество
  • Создайте атмосферу на вечеринке, выбрав один из 16 различных цветов, чтобы они соответствовали энергии вашей музыки.Также держите яркость низкой. Никто не хочет видеть себя танцующим!

Это лишь некоторые из способов использования пользовательского режима. Используйте свое воображение, возможности практически безграничны!

Сообщите нам, что вы думаете!

Какие творческие пути вы нашли для своего индивидуального расписания? Есть какие-нибудь советы для новичков? Дайте нам знать в комментариях ниже и обязательно проявите творческий подход с этими продуктами Flux Smart!

Основы сценического освещения для живого концерта - Pro Audio Files

Содержание статьи

Многие инженеры учатся управлять светом через испытание огнем.Они берут концерт в качестве звукорежиссера Front of House только для того, чтобы обнаружить, что они тоже должны включать свет. Вы знаете старую поговорку - спектакль должен продолжаться!

На самом деле свет может иметь такое же значение для шоу, как и звук. Неважно, насколько хорошо звучит группа, если они играют в темноте. Убийственное световое шоу может добавить спектаклю азарта, энергии и эмоций.

Покрытие

Начните с размещения и регулировки света в соответствии с вашими потребностями в ту ночь.На концертах в основном используется подсветка сзади, поэтому большинство ваших светильников должно быть доступно со сцены. Как правило, вам понадобится 4 зоны покрытия:

  • Нижняя ступень справа
  • Downstage Center
  • Нижняя ступень слева
  • Upstage Center (барабаны)

Некоторые источники света имеют мягкое рассеянное освещение. Другие источники света, такие как прожекторы, обеспечивают небольшое сфокусированное освещение. У некоторых светильников есть регулируемые жалюзи или подвижные «двери сарая», чтобы регулировать «бросок» света.

Чтобы получить надлежащее освещение, вам необходимо знать, с какими инструментами вы работаете.

Светодиодные лампы

обычно используются в новых осветительных установках. Но на многих старых площадках и в театрах по-прежнему используются традиционные осветительные приборы.

Вот краткое изложение самых популярных осветительных приборов, которые вы будете использовать для освещения сцены:

светодиод

Эти устройства могут воссоздавать десятки цветовых комбинаций одним нажатием кнопки. Они относительно недороги, потребляют мало энергии и почти не выделяют тепла.

Эллипсоидальный рефлекторный прожектор

Светильники

ERS обычно называют самой популярной моделью - Leko®. Фокус можно настроить на свет с мягкими или резкими краями. Они также оснащены жалюзи для регулировки формы или «рассеивания» света.

Par Cans

Один из самых распространенных осветительных приборов. Это серьезные инструменты, представляющие собой автомобильные фары в металлическом корпусе. Они также нагреваются super , поэтому будьте осторожны при обращении с ними.

Френельс

Во-первых, произносится как « Fruh-nel». Они похожи на Лекос, но излучают более мягкий свет. Обычно устанавливаются близко к сцене и используются в качестве осветительных приборов. - источники света, которые просто размывают сцену в цвете, с небольшим фокусом или без него.

Точечные светильники

Это именно то, что вы думаете. На балконе большой свет. Кому-то платят за то, чтобы он сидел и следил за артистами по сцене, чтобы они хорошо освещались.

Подвижные фары

Некоторые из этих фонарей могут получить более высокие баллы на тестах SAT, чем специалисты, которые их используют.Это сверхсложные машины, которыми управляют с помощью джойстика, как если бы вы летчик-истребитель или что-то в этом роде. Они также предлагают смену цвета, управление фокусировкой и моторизованные жалюзи.

Хейзеры

Ладно, на самом деле это не фонари, но они не менее важны. Без дымки вы не сможете увидеть световые лучи - только там, где они падают на пол. Для правильного светового шоу понадобится хейзер .

Основные цвета

Современные светодиодные фонари могут переключаться между цветами одним движением руки.Но все аналоговые лампы использовали белые лампы. Чтобы создать цвета, светодизайнеры должны закрепить целлофановые «цветные гели» перед лампой.

В большинстве старых аналоговых приборов, если вы хотели красный, зеленый, синий и белый свет, вам требовалось четыре отдельных инструмента. А если вы хотите изменить один из цветов, вам могут понадобиться 2 человека, лестница и ремни безопасности, чтобы их сменить.

Большинство современных светодиодных фонарей могут воспроизводить семь основных цветов:

  • Красный
  • Зеленый
  • Синий
  • Голубой
  • пурпурный
  • Желтый
  • Белый

Красный, зеленый и синий считаются основными аддитивными цветами света.Это означает, что вы можете сложить их вместе, чтобы создать другие цвета, например:

  • Красный + зеленый = желтый
  • красный + синий = пурпурный
  • зеленый + синий = голубой
  • красный + зеленый + синий = белый

Конечно, вы также можете создавать свои собственные комбинации цветов, регулируя количество красного, зеленого и синего цветов. Некоторые распространенные оттенки включают янтарный, бирюзовый и розовый.

Контроллеры DMX

Большинство площадок имеют комбинацию осветительных приборов, и все они управляются одной консолью.Консоль, известная как контроллер DMX, подключается к первому устройству в цепочке с помощью кабеля DMX. Затем каждый инструмент «гирляндной цепочкой» подключается к следующему, и так далее по всей цепочке.

DMX означает цифровой мультиплексор. Это цифровая коммуникационная сеть, используемая для управления сценическим освещением и эффектами.

DMX-контроллер позволяет вам контролировать интенсивность, цвет и движение каждого прибора в цепи. Вы можете использовать его, чтобы смешивать цвета, увеличивать и уменьшать свет или даже синхронизировать стробоскопы с темпом трека, в зависимости от системы.

Программирование сцен

Теперь, когда у вас есть необходимое покрытие и вы понимаете, как использовать контроллер, пора программировать «сцены». Сцены имеют предустановленный вид, между которым можно переключаться и настраивать от песни к песне. Используйте цветовое колесо для создания тем из разных цветов.

Вот несколько распространенных стилей:

Монохромный

Монохроматический означает один цвет, но большинству людей нравятся разные оттенки. Конечно, эти образы могут быть немного скучными, но они хорошо подходят для оформления сцены, открытия групп или песен с цветами в названии.

Дополнительные цвета

Два цвета, дополняющие друг друга. Эти образы подходят в большинстве ситуаций. Типичные примеры:

  • Красный / Зеленый
  • Синий / Желтый
  • Янтарный / Пурпурный
  • Голубой / Янтарный

Триады

Хотя это сложнее сделать, вы можете использовать в сцене три разных цвета. Выберите цвета, которые образуют треугольник на цветовом круге.

Наиболее распространенные варианты:

  • Красный / Зеленый / Синий
  • Голубой / пурпурный / желтый

Смежные цвета

Подобно монохроматическому, вы можете создавать сцены со смежными цветами на цветовом круге.Чтобы добиться этого, вам обычно нужно использовать собственные цвета, но это может создать прохладный блеклый вид.

Цветовая температура

Подобно соседним цветам, вы можете создавать образы, используя три цвета одинаковой «температуры». Например, вы можете использовать три «теплых» цвета: красный, оранжевый и желтый. Или три «крутых» цвета: пурпурный, синий и голубой.

Техника освещения

Теперь, когда вы запрограммировали сцены, пришло время шоу!

Ключ к сценическому освещению - это предвкушение.Вы должны уметь предвидеть, что будет делать музыка. Вы должны уметь сосчитать восемь полосок во сне. Вы должны уметь почувствовать изменения в музыке до того, как они произойдут. Станьте единым целым с музыкой, Neo .

Свет должен меняться вместе с музыкой. Наибольшие изменения должны произойти в слабой доле и когда в песне меняются части (куплет, припев, бридж и т. Д.).

По мере того, как песня становится более захватывающей, освещение также должно становиться более захватывающим.Это означает больше изменений, больше движений и больше «специальных предложений». Переход от цвета к цвету более агрессивен, чем увядание. Используйте это в своих интересах!

Световое шоу станет еще более захватывающим с наступлением ночи. Итак, свет для последней группы должен быть в целом более захватывающим, чем свет для первой группы.

Самое главное, смешать с эмоциями . Послушайте текст песни. Постарайтесь усилить то, что говорит певец. Постарайтесь передать настроение и атмосферу песни с помощью светового шоу.

Конечно, на концерте важен звук. Без него было бы нечего слушать. Но свет может быть тем, что отличает хороший концерт от отличного.

Брэд Пак
Брэд Пак - отмеченный наградами звукорежиссер и писатель из Чикаго, штат Иллинойс. В настоящее время он владеет и управляет Punchy Kick, профессиональной студией микширования и мастеринга, которая специализируется на поп-панке, эмо, панке, гранже и альтернативной музыке.Он помогает артистам общаться с фанатами через эмоционально резонирующие миксы, сплоченных мастеров и проницательные советы уже более 10 лет. Зайдите на его сайт PunchyKick.com или поздоровайтесь в Instagram @PunchyKick

Скучаете по нашим лучшим вещам?

Зарегистрируйтесь, чтобы первыми узнавать о новых статьях, видео, курсах, конкурсах, бесплатных подарках, скидках и многом другом. Вы также сразу же получите БЕСПЛАТНЫЙ подарок.

Отлично. Мы только что отправили ссылку для скачивания на ваш почтовый ящик.

Экосистема подсветки Razer Chroma RGB

СПЕКТР ВЕЛОСИПЕД

Медленно переключает весь спектр из 16,8 миллионов цветов для создания тонкого, но визуально потрясающего изображения.

ДЫХАНИЕ

Мягко пульсирует цветом по вашему выбору каждые 7 секунд, идеально сочетается с другими вашими устройствами с поддержкой Razer Chroma.

СТАТИЧЕСКИЙ

Подсвечивает ваше устройство одним из 16-ти.8 миллионов доступных цветов для чистого, непоколебимого вида.

РЕАКТИВНЫЙ

Загорается при срабатывании и остается включенным в коротком, среднем или долгом режиме до исчезновения.

ВОЛНА

Объединяет все цвета в непрерывную волну радужных огней для по-настоящему энергичного и яркого изображения.

RIPPLE

Излучает выбранный вами цвет наружу из центра вашего устройства, как водяная рябь при срабатывании.

ЗВЕЗДНЫЙ СВЕТ

Освещает ваше устройство мерцающими огнями одного цвета или случайных цветов, имитирующих звезды в ночном небе.

ПОЖАР

Ваше устройство светится теплыми цветами, имитируя движение и мерцание пламени.

НЕЗАМЕТНАЯ ИНФОРМАЦИЯ

Сделайте так, чтобы ваше устройство отражало цвета того, что показывает ваш монитор.

АУДИОМЕТР

Наблюдайте, как ваше устройство переключается между оттенками зеленого, желтого, оранжевого и красного в зависимости от уровня звука вашего компьютера.

КОЛЕСО

Анимирует фантастическое отображение радужных огней в непрерывном круговом движении от середины вашего устройства.

Простые электрические схемы цветомузыки. Самодельная цветомузыка из светодиодов. Простая схема с одним светильником

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя и не только в свое время было желание собрать цветомузыку. Что это, я думаю, всем известно - иными словами, это создание визуальных эффектов, которые меняются во времени под музыку.

Та часть цветомузыки, которая излучает свет, может исполняться на мощных лампах, например в концертной инсталляции, если цветомузыка нужна для домашних дискотек, то на обычных лампах накаливания 220 вольт, а если планируется цветомузыка , например, как компьютерный моддинг, для повседневного использования это можно делать на светодиодах.

В последнее время, с появлением на рынке светодиодных лент, все чаще используются цветомузыкальные консоли, в которых используются такие светодиодные ленты. В любом случае для сборки Цветной Музыкальной Установки (сокращенно CMU) требуется источник сигнала, которым может быть микрофон с собранными несколькими каскадами усилителя.

Также сигнал можно снимать с линейного выхода устройства, звуковой карты компьютера, с выхода мп3 плеера и т. Д., В этом случае вам также понадобится усилитель, например, двухкаскадный. на транзисторах, для этой цели я использовал транзисторы КТ3102. Схема предусилителя показана на следующем рисунке:

Предварительный усилитель - схема

Ниже приведена схема одноканальной цветомузыки с фильтром, работающим совместно с предусилителем (вверху).В этой схеме светодиод мигает под басом (низкие частоты). Для согласования уровня сигнала в цветомузыкальной схеме предусмотрен переменный резистор R6.

Существуют и более простые цветомузыкальные схемы, которые может собрать любой новичок, используя 1 транзистор, к тому же им не нужен предусилитель, одна из этих схем показана на картинке ниже:

Цветомузыка на транзисторе

Распиновка штекера Jack 3.5 показана на следующем рисунке:

Если по каким-либо причинам невозможно собрать предусилитель на транзисторах, можно заменить его трансформатором, подключенным в качестве повышающего.Такой трансформатор должен выдавать на обмотках напряжения 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается к источнику звука, например, магнитоле, параллельно с динамиком, при этом усилитель должен выдавать мощность не менее 3-5 Вт. К цветомузыкальному входу подключается обмотка с большим количеством витков.

Конечно, цветомузыка не только одноканальная, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает, воспроизводя частоты своего диапазона.В этом случае частотный диапазон задается с помощью фильтров. На следующей схеме трехканальная цветомузыка (которую он сам недавно собрал), конденсаторы используются в качестве фильтров:

Если мы хотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме нужно убрать токоограничивающие резисторы R1, R2, R3. Если используется лента RGB или светодиод, то это нужно делать с общим анодом. Если вы планируете подключать длинные светодиодные ленты, то для управления лентой следует использовать мощные транзисторы, установленные на радиаторах.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно следует поднять блок питания в цепи до 12 Вольт, причем блок питания должен быть стабилизирован.

Тиристоры в цветомузыке

Пока что в статье говорилось только о цветомузыкальных устройствах на светодиодах. Если возникнет необходимость собрать ЦМУ на лампах накаливания, то для регулирования яркости ламп потребуется использовать тиристоры. Что вообще такое тиристор? Это трехэлектродный полупроводниковый прибор, который имеет соответственно анод , катод и управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, если вы планируете использовать их с мощной нагрузкой, также необходимо установить на радиатор (радиатор). Как видно на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто комплектуются фланцем с отверстием.

Одна из этих тиристорных схем показана выше. Это трехканальная цветомузыкальная схема с повышающим трансформатором на входе.В случае выбора аналогов тиристоров следует смотреть на максимально допустимое напряжение тиристоров, в нашем случае для КУ202Н оно составляет 400 вольт.

На рисунке показана аналогичная цветомузыкальная схема, приведенная выше, основное отличие нижней схемы в отсутствии диодного моста. Также в системный блок может быть встроена цветомузыка на светодиодах. Я собрал вот такую ​​трехканальную цветомузыку с предусилителем в сидиром корпусе. В данном случае сигнал снимался со звуковой карты компьютера с помощью делителя сигналов, на выходы которого были подключены активная акустика и цветомузыка.Есть регулировка уровня сигнала, как общего, так и отдельно по каналам. Предусилитель и цветомузыка питались от 12-вольтового разъема Molex (желтый и черный провода). Предварительный усилитель и трехканальные цветомузыкальные схемы, для которых они были собраны, приведены выше. Существуют и другие светодиодные цветомузыкальные схемы, например эта, тоже трехканальная:

Цветомузыка на 3 светодиодах - схема

В этой схеме, в отличие от той, которую я собрал, в среднечастотном канале используется индуктивность.Для тех, кто хочет сначала собрать что-то попроще, привожу следующую схему на 2 канала:

Если на лампах собирать цветомузыку, то придется использовать светофильтры, которые, в свою очередь, могут быть как самодельными, так и покупными. На рисунке ниже показаны доступные светофильтры:

Некоторые любители цветомузыкальных эффектов собирают устройства на базе микроконтроллеров. Ниже представлена ​​схема четырехканальной цветомузыки на MC AVR tiny 15:

.

Микроконтроллер Tiny 15 в этой схеме можно заменить крошечным 13V, крошечным 25V.И в конце обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по развлекательности цветомузыке на светодиодах, поскольку лампы инерционнее светодиодов. А для повторения можно порекомендовать этот

.

простая схема цветомузыки на лампах 220в

Все знают и почти все собирают сей девайс, мерцающий и мигающий под музыку цвета музыки. В Интернете многие ищут цветомузыкальные схемы под разные запросы и везде они разные.Вашему вниманию представляю схему, которую вы видите на картинках ниже. Так вот, схема рабочего цветомузыка на 220 Вольт на теристорах

Простая схема цветомузыки


Для этого нужен минимум деталей.

Покупаем цветные лампы накаливания 220В
Учитывая, что выходной каскад цветомузыки выполнен на тиристорах, он имеет большую мощность. Если тиристоры разместить на радиаторах, то каждый канал может быть нагружен по 1000 Вт.Но для дома хватит ламп на 60-100 ватт.

Чертеж печатной платы светомузыкальной

Я не использовал технологию лазерной глажки для такого простого рисунка на доске. Я просто распечатал зеркальное изображение и наложил его на фольгу.


Чтобы бумага не двигалась, фиксируем скотчем или чем-то еще и фиксируем и накерниваем места будущих дырок

Нарисуйте сами дорожки нитрокраской


В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.

А смотрим полностью распаянную плату


Прикрепляем патроны к алюминиевому уголку



Дополнительно фото прислали

Почти все цветомузыкальные устройства достаточной мощности предназначены для использования обычных ламп накаливания. В Интернете есть схемы CMU и на светодиодах, но они обычно находятся под светодиодами малой мощности. Как подключить к такому устройству светодиоды мощностью 50-100 ватт? Можно взять за основу одну очень удачную цветомузыкальную схему (причем с управлением звуком через микрофон) и немного модифицировать выходную часть - для получения желаемого результата.

Схема ЦМУ для мощных светодиодов


Принципиальная схема ЦМУ на 220В
Принципиальная схема ЦМУ на 12В

Питание входной части частотной обработки выполнено на куске универсальной платы. Трансформатор снят с какого-то радио. Он идеален, потому что он симметричен и имеет обмотку 10 В. Тиристоры ВТ151 / 600 использовались как мощные переключатели, с запасом, чтобы они не перегорели от больших токов.

Схема может быть сделана полностью изолированной от сети, если использовать исполнительную часть на симисторах и оптопарах.

При тестировании вместо светодиодов временно установить резисторы номинальным сопротивлением и мощностью от 10 Вт.

ЦМУ со светодиодными лентами 12 В

Если вы хотите использовать светодиодные ленты 12 В постоянного тока в ЦБ, то вы можете запитать всю схему теми же 12 В от импульсного сетевого драйвера, а выходную часть собрать на силовых полевых транзисторах.

Вариант схемы показан выше. Здесь резистор R2 устанавливает ограничение тока светодиодной ленты (или мощного одиночного светодиода).

Кстати, при установке отдельных мощных светодиодов, например, 100 Вт (32 В при 3 А) - подайте напряжение питания от драйвера через светодиод на сток полевого транзистора (убедившись, что от в паспорте, что он может выдерживать такие параметры U / I), а указанный устанавливает требуемый уровень тока над резистором.

Корпус сделан из дерева (легче найти материал и легче обращаться). Отверстия для светильников просверливаются крупными фрезами. Естественно, на передней панели есть все необходимые ручки для регулировки уровней сигналов и каналов HF-MF-LF и кнопка включения.

Трудно найти такого человека, который не хотел бы слушать музыку. Чтобы удовлетворить это желание, покупаются качественные музыкальные центры, колонки и другие устройства. Для еще большего удовольствия многие задумываются о создании специальных цветовых эффектов, способных украсить любой звук и создать романтическую атмосферу на свидании или веселое настроение в процессе организации праздничной вечеринки.Цветную музыку, как и музыкальные центры, можно купить или сделать самому. Оптимальный вариант - сделать цветомузыку на светодиодах по одной из предложенных схем.

Преимущества светодиодной продукции

На современном рынке электроники представлен широкий выбор светодиодных лент, обладающих самыми разнообразными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, можно сделать цветомузыку с эффектами мигания или размытия.

В отличие от обычных лампочек, светодиоды отличаются большим количеством положительных характеристик.Среди основных преимуществ светодиодных лент:

  • широкие и разнообразные цвета;
  • передача насыщенных цветов;
  • различных вариантов оформления - линейки, модули, дискретные элементы, ленты RGB;
  • высокая скорость ответа;
  • минимальное количество потребляемой энергии.

Ленты можно использовать дома, в клубах и кафе, а витрины можно эффектно подсвечивать. В этой статье более подробно будет описан вариант светодиодной цветомузыки для обычного домашнего использования.

Простая схема с одним светильником

Для начала следует изучить простую цветовомузыкальную схему. Это устройство, работающее от одного светодиода, транзистора и резистора. Питание для такой цветомузыки может подаваться от источника постоянного тока напряжением 6-12 вольт. Устройство работает по принципу каскада усилителя с общим эмиттером. На основную базу поступает удар в виде сигнала и переменной амплитуды. Как только частота колебаний превышает определенное пороговое значение, транзистор открывается и светодиод сразу мигает.

У этой схемы есть один недостаток - частота мигания светодиода полностью зависит от уровня издаваемого звукового сигнала. Другими словами, световой эффект будет активирован только на определенном уровне громкости, производимой музыкальным центром. При уменьшении интенсивности звука свечение будет постоянным с редкими подмигиваниями.

Схема с одноцветной лентой

Эта транзисторная цветомузыка собрана с помощью светодиодной ленты в нагрузке.Для организации такой цветомузыки потребуется увеличить блок питания до 12 В, найти и установить транзистор с максимальным током коллектора, превышающим ток нагрузки, а также потребуется пересчитать общее значение резистора. Такая цветомузыкальность довольно проста, выполнена на одной одноцветной светодиодной ленте и идеально подходит для начинающих радиолюбителей. Собирать его без проблем можно в домашних условиях.

Простая трехканальная схема

Для получения цветомузыки, лишенной всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука.Такая схема питается от постоянного напряжения 9 В и способна эффективно освещать один или два светодиода в каждом канале. Среди основных конструктивных элементов, характеризующих такую ​​цветомузыкальную схему, можно отметить:

  • три независимых усилительных каскада, которые собраны на транзисторах категории КТ315 (КТ3102);
  • В нагрузку транзисторов входит
  • светодиодов разного цвета;
  • : в качестве элемента предварительного усиления можно использовать небольшой сетевой трансформатор.

Входной сигнал поступает на вторичную обмотку трансформатора, который, в свою очередь, выполняет две основные функции - разъединяет два устройства на гальваническом уровне, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и подключенных фильтра, собранных на основе RC-цепей. Они работают в отдельной полосе частот, которая напрямую зависит от номинала конденсатора и резистора.

Цветная музыка с лентой RGB

Схема данной приставки работает от 12 вольт и идеально подходит для установки на автомобиле.Такая цветомузыка оптимально сочетает в себе основные функции рассмотренных ранее схем и способна работать как в ламповом режиме, так и в цветомузыке. Второй режим достигается за счет особого бесконтактного управления лентой RGB с помощью микрофона. Что касается режима работы светильника, то он основан на одновременном включении зеленого, красного и синего светодиодов на полную мощность. Выбор режима можно осуществить с помощью специального переключателя, который находится на специальной плате.

Чтобы понять, как работает данная приставка, стоит изучить последовательность ее действий.Основным источником сигнала здесь является микрофон, преобразующий звуковые колебания, исходящие от фонограммы. Принимаемый сигнал незначительный, поэтому требует усиления. Этого можно добиться за счет использования транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ. Он эффективно удерживает колебания в разумных пределах и подготавливает его к дальнейшей обработке. Встроенные фильтры делят сигнал на три части, каждая из которых работает в одном конкретном частотном диапазоне.Наконец, вам просто нужно усилить заранее подготовленный токовый сигнал. Для этого используются специальные транзисторы, работающие в ключевом режиме.

Закупка готовой КМУ

Если нет желания делать цветомузыку для домашнего использования, можно приобрести CMU, то есть цветомузыкальную инсталляцию. Это готовое функциональное решение, в состав которого входит контроллер. Он обработает звук, превратив его в светомузыкальное визуальное представление. В процессе воспроизведения света его интенсивность и цветовая гамма будут меняться, создавая эффект настоящей дискотеки.Также в состав ЦМУ входит панель со встроенными диодами.

Эти устройства могут быть основаны на спектрально-частотном разложении, где каждое из них будет соответствовать определенной цветовой схеме или предопределенным настройкам с множеством эффектов и их чередованием. Их можно настроить с помощью прилагаемого пульта дистанционного управления.

Важно! Современные CMU очень легко установить и настроить. Это идеальное решение для организации домашней вечеринки или дискотеки.

Заключение

Существует множество схем самостоятельной реализации цветомузыкальных инсталляций.Можно выбрать достаточно простой вариант, где цвет ленты RGB будет просто изменяться, на достаточно сложные, что в процессе работы создаст большое количество различных эффектов, перетеканий и выцветания. В прямой зависимости от навыков вы можете выбрать и выполнить подходящий вариант. Достаточно немного поработать и создать что-то поистине уникальное, это будет осветительное оборудование, радующее переливами различных цветовых оттенков. Также не забывайте, что всегда есть возможность купить готовое цветомузыкальное решение и наполнить свой дом цветовыми оттенками и радостью.

Конкурс начинающих радиолюбителей
"Мой радиолюбительский дизайн"

Конкурсная разработка начинающего радиолюбителя
«Пятиканальная светодиодная цветомузыка».

Здравствуйте дорогие друзья и гости сайта!
Представляю вашему вниманию третью конкурсную работу (второго конкурса сайта) начинающего радиолюбителя. Автор дизайна: Мороз Игорь Анатольевич :

Пятиканальная светодиодная цветная музыка

Здравствуйте радиолюбители!

Как и у многих новичков, главная проблема заключалась в том, с чего начать, какой будет мой первый продукт.Я начал с того, что сначала хотел купить дом. Первый - это цветомузыка, второй - качественный усилитель для наушников. Я начал с первого. Цветомузыка на тиристорах вроде бы избитая версия, решил собрать цветомузыку для светодиодных лент RGB. Я даю вам свою первую работу.

Цветомузыкальная схема взята из Интернета. Цветомузыка простая, 5 каналов (один канал - белый фон). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе требуется маломощный усилитель сигнала.Автор предлагает использовать усилитель от компьютерных колонок. Я пошел от более сложной, чтобы собрать схему усилителя по даташиту на микросхему TDA2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Все схемы старательно перерисовываю в программе sPLAN 7.0

Рис.1 Цветомузыкальная схема с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, на напряжение 16-25в. Там, где необходимо соблюдать полярность, есть знак «+», в остальных случаях изменение полярности не влияет на мигание светодиода.По крайней мере, я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы 0,25 Вт.

В схеме усилителя микросхему необходимо разместить на радиаторе не менее 100 см2. Конденсаторы электролитические на напряжение 16-25В. Конденсаторы С8, С9, С12 пленочные, напряжение 63в. Резисторы R6, R7 мощностью 1 Вт, остальные 0,25 Вт. Переменный резистор R0 - двойной, сопротивление 10-50 кОм.

Я взял блок питания с заводским импульсным 100Вт, 2х12в, 7А

В выходной, как и положено походу на радиорынок за покупкой радиодеталей.Следующее задание - нарисовать монтажную плату. Для этого я выбрал Sprint-Layout 6.0. Рекомендуется радиоспециалистами для начинающих. Учиться легко, я в этом убежден.

Рис 2. Доска для цветомузыки.

Рис. 3. Плата усилителя мощности.

Платы изготовлены по технологии ЛУТ. В Интернете много информации об этой технологии. Мне нравится, когда он похож на заводской, поэтому ЛУТ тоже сделал со стороны деталей.


Рис 3.4 Сборка радиодеталей на плате

Рис 5. Проверка работоспособности после сборки

Как всегда, самое «сложное» при сборке радиосхемы - собрать все в корпус. Купил в радиомагазине готовый корпус.


Так я сделал переднюю панель. В программе Photoshop я нарисовал внешний вид передней панели, где должны быть установлены переменные резисторы, переключатель и светодиоды, по одному от каждого канала.Готовый рисунок был напечатан на струйном принтере на тонкой глянцевой фотобумаге.


На подготовленную обезжиренную панель с отверстиями приклеиваю фотобумагу столярным клеем:


Затем я поставил панели под так называемый пресс. На день. В качестве жима у меня блин со штангой 15 кг:


Окончательная сборка:


Вот что произошло:

Приложения к статье:

(2.9 MiB, 2,958 просмотров)

Уважаемые друзья и гости сайта!

Не забудьте высказать свое мнение о конкурсных работах и ​​принять участие в голосовании за понравившийся дизайн на форуме сайта. Благодарить.

Несколько предложений для тех, кто будет повторять дизайн:
1. Можно подключить колонки к такому мощному стереоусилителю, тогда вы получите два устройства в одном - цветомузыкальный и качественный усилитель низкой частоты.
2. Даже если полярность включения электролитических конденсаторов в цепи цветомузыки не влияет на ее работу, наверное, лучше соблюдать полярность.
3. На входе цветомузыки, наверное, лучше поставить входной узел для суммирования сигналов левого и правого каналов (). Автор, судя по схеме, отправляет сигнал с правого канала усилителя на высокочастотный цветомузыкальный канал (синий), а сигнал с левого канала усилителя подается на остальные цветомузыкальные каналы, но, наверное, лучше для отправки сигнала на все каналы от объединителя аудиосигналов.
4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможных светодиодов.

28 цветовых комбинаций, которые волшебным образом работают в социальных сетях

14 минут на чтение

Создание чего-то визуально приятного требует изрядного количества таланта и вдохновения, но это не так субъективно, как нас часто убеждают.

Хотя вкусы и различаются, человеческое восприятие запрограммировано на первичном уровне замечать и восхищаться гармонией, будь то звук музыки или формы и цвета, которые нас окружают.Цвета социальных сетей не исключение.

Если вы хотите, чтобы вас заметили в социальных сетях, первая и самая большая проблема - остановить вашу аудиторию от прокрутки.

Мы говорим о доли секунды внимания, поэтому у нас мало времени, чтобы привлечь внимание остроумным текстом или другими, более тонкими элементами дизайна.

Вот почему в вашем дизайне также должны использоваться более простые строительные блоки, такие как цвет и продуманные цветовые комбинации.

28 цветовых комбинаций, которые вдохновят вас на создание следующей рекламы в социальных сетях

1.Используйте нейтральный фон, чтобы выделить важное.

Если вы ожидали, что смелое заявление с яркими цветами и резкими контрастами сразу же продемонстрирует все, что мы обсуждали до сих пор, я прошу прощения за этот первый пример.

Но это не значит, что дизайнеры баннера не задумывались о цветовых сочетаниях.

Напротив, цвета и, что более важно, их отсутствие, передают важное сообщение. Инструмент Миро предлагает повышенную продуктивность в профессиональной среде и обещает помочь вам сосредоточиться на том, что действительно важно.

Белый фон ясно указывает на то, что среда не отвлекает, сфокусирована на эффективности, а мягкие оттенки трех основных цветов подчеркивают эргономичность .

Если вам интересно, сочетание желтого, синего и розового цветов, мы видим здесь классическую триадную схему.

2. Изучите возможности аналогичных схем

Если вы имеете в виду серьезный смысл, то вам подойдет аналогичная цветовая схема. Темно-зеленый мох и серовато-голубой ледяной покров мгновенно телепортируют ваш разум в горы, даже не видя контекста.

Удачно подобранный фон нужен только для подтверждения вашей первой интуиции: вас ждут освежающие ощущения.

Интересно посмотреть, насколько иначе они использовали белый цвет по сравнению с предыдущим примером. В этом дизайне нет пустого места как такового, но это прикосновение чистых белых нитей, все вместе, не подавляющее изображение - просто изысканный намек на крайность.

Но это не менее важно для дизайна: просто представьте, что текст любого другого цвета…

3.Примите темные тона и избавьтесь от неприятностей…

… добавлением белого. И снова сила белого цвета проявляется.

Темно-синий, темно-пурпурный и черный как смоль, вероятно, было бы слишком много, хотя они идеально гармонируют. Добавьте немного белой копии, и вдруг он будет выглядеть современно и привлекательно.

4. Пусть преобладает один оттенок

Вы можете использовать даже более простую цветовую схему, чем аналогичная цветовая схема, - используя только один цвет и экспериментируя с разной интенсивностью для добавления глубины.

В этой монохромной цветовой гамме яркий зеленый цвет - единственный цвет, который вы замечаете сначала, и, вероятно, единственный, который запомнится большинству людей.

Однако без множества вариаций на одну и ту же тему это не имело бы такого сильного воздействия. Это как отдельные ноты в музыке, которые при одновременном воспроизведении дают красивый аккорд.

Когда у вас есть основной цвет, который вы хотите использовать, возможно, стоит поиграть с ползунком оттенка и тени, прежде чем исследовать более сложные схемы.Один оттенок может быть всем, что вам нужно.

5. Верните классику

Не обязательно сочетание, которое следует принципам, обсужденным в начале статьи, но это настоящая классика, поэтому мы не можем игнорировать сочетание красного, черного и белого, когда говорим о лучших сочетаниях цветов.

Это довольно очевидный выбор для Coca-Cola, учитывая их фирменные цвета, которые существуют с незапамятных времен.

Даже их продукт имеет черно-красноватый цвет, но они не единственные, кто успешно использовал эту комбинацию на протяжении многих лет.

Просто подумайте о KFC, LEGO, Vodafone или The White Stripes.

6. Смотрите своими вкусовыми рецепторами

Я знаю, это было бы довольно странно, но потерпите меня. Ни один другой цвет не говорит об интенсивности так, как красный. И, судя по всему, рекламируемые здесь ароматы - не что иное, как интенсивные.

Давай посмотрим, что Венди здесь сделала.

Сами их продукты в основном оранжево-коричневого цвета - ни в коем случае не самого аппетитного цвета, поэтому возникает рекламная задача.

Вы можете либо подождать, пока запаховое телевидение станет вещью, и позволить вашему продукту продавать сам себя, либо воспользоваться цветовым кругом. Красный подходит довольно близко, это то же самое, что и сочный бургер на вкус .

С красивым синим с противоположной стороны, уравновешивающим теплые оттенки, вы получите аппетитную раздельную цветовую схему.

7. Подавайте очищающее средство для неба

Чтобы по-настоящему оценить разные вкусы, нужно перекусить легкой закуской с нейтральным вкусом между двумя порциями - это старый, как сама гастрономия, трюк.

Мне нужно сказать больше?

8. Бросьте вызов норме

Вы бы купили коричневую машину? Как насчет коричневого холодильника? Даже коричневую еду сложно продать, так как же вы должны остановить кого-то от прокрутки и рассмотреть продукт только в оттенках коричневого?

Конечно, принимая это. Коричневый, несомненно, проблемный ребенок, но если к нему относиться с любовью и уважением, которые он редко когда-либо получает, он может произнести , качество с уверенностью, которая заставит бронзовую серую плакать по своей маме.

Секрет? Дайте ему много белого пространства, чтобы он выделялся, добавьте в дизайн несколько золотых оттенков и позвольте силе аналогичной цветовой схемы взять верх.

9. Выделите звезд шоу нейтральными тонами

Brown, вероятно, никогда не привлекал столько внимания. Обещаю, после этого мы пойдем дальше.

С тех пор, как я упомянул прожектор, интересная вещь в этом конкретном дизайне заключается в том, что коричневый цвет, на самом деле, совсем не похож на него, хотя он покрывает большую часть недвижимости на этом баннере.

Коричневый, серый и другие нейтральные тона можно использовать, чтобы переключить внимание на более яркие цвета, такие как классическая комбинация красного и зеленого цветов.

И да, в комнате есть слон.

Давайте избавимся от этого пластыря раз и навсегда: коричневый - это, по сути, уродливый друг, который делает остальную часть банды привлекательной.

10. Сделайте заявление с дополнительными цветами

Как я сказал ранее, противоположности притягиваются, и если ваша аудитория хочет отдохнуть от того, чем они занимаются в течение всего года, использование дополнительных цветов, вероятно, будет хорошим способом привлечь их внимание.

Использует оттенки с полной насыщенностью, так что вы почти можете почувствовать тепло пляжного песка между пальцами ног.

В то же время они могли так же легко рекламировать зимний отдых, используя ту же технику, чтобы намекнуть на замороженную страну чудес лыжного рая прохладным голубым синим цветом и потрескивающий огонь в помещении теплым оранжевым цветом.

Если вы хотите пропустить презентацию и апеллировать непосредственно к желанию перемен, вы можете сделать убедительное заявление, ограничившись двумя цветами, расположенными напротив друг друга на цветовом круге.

11. Сделайте ярче

Вот еще один вариант сочетания синего и желтого цветов, который ничем не отличается от предыдущего примера, но он такой же функциональный, если не более яркий.

И снова все дело в контрасте, но не только в контрасте холодного и теплого, но также бледного и яркого. Также стоит упомянуть, как черный и желтый цвета в углу копируют цветовой рисунок остальной части изображения.

12.Откройте для себя заново мать всех контрастов

Когда дело доходит до контрастов, черное и белое обладают максимальной напряженностью и в то же время идеальным балансом.

Как грязная игра, в которой ведется с максимальной элегантностью - синергия, которой невозможно достичь с помощью цветов радуги.

Эту силу сложно описать словами, и, если честно, она, наверное, бессмысленна.

Будет намного проще, если вы сделаете последний снимок, сделанный телефоном, и конвертируете его в черно-белый.Добавьте водяной знак по формуле «[ваша фамилия] + фотография» и создайте страницу в Facebook, пока вы на ней.

Нет, серьезно, тот факт, что фотографы-любители по всему миру полностью злоупотребили удовольствием от этой простой техники двух щелчков мышью, является свидетельством невероятной способности оттенков серого выделять тривиальное изображение.

Просто используйте его в умеренных количествах.

13. Сделайте монохромное движение в движении

Монохромный, ты красочный - это звучит противоречиво, но монохромный гораздо более универсален, чем многие из нас думают.Он не обязательно должен быть черно-белым.

Это объявление такое простое, но такое эффективное. Все, что они сделали, это преобразовали обычную фотографию в монохроматическую, используя синюю цветовую палитру вместо черного. Упрощенная концепция дизайна воплощена в компактной и чистой копии, отображаемой простым белым цветом.

14. Не бойтесь нарушать правила

Говорят, если вы знаете правила, вы можете их нарушать. Или хотя бы немного согните их, чтобы посмотреть, как далеко они могут зайти.

Эта комбинация зеленого цвета милитари и яркого оранжевого цвета, например, сойдет за классическую триадную цветовую схему, только если дизайнер также добавил какой-то фиолетовый.

Но дизайн работает без фиолетового цвета. Фактически, он лучше работает всего с двумя цветами. Итак, какие два цвета хорошо сочетаются? Опять же, похоже, что «меньше значит больше» - единственное правило, которое стоит выше всех остальных.

Помните, что эти цветовые схемы служат руководством для облегчения вашей работы, но вам не нужно играть по правилам просто ради игры по правилам.

15. Шаблоны повторений

Вам даже не придется теряться в теории каждый раз, когда вы делаете баннер.Просто используйте уже имеющиеся цвета и повторите выкройки.

Результат гарантированно будет однородным и приятным для глаз.

16. Раскройте пастель

Добавьте немного белого к своим цветам, и вы откроете совершенно новую главу в психологии цвета. Пастельные тона успокаивают, умиротворяют, романтичны и, самое главное, мгновенно напоминают людям о новых начинаниях.

Свадьбы, Пасха или все, что связано с весной и, конечно же, с младенцами.

И аналогия с пружиной имеет смысл.

Что еще вы получили бы, если бы месяцами не видели ничего, кроме серого, но до появления ярких красок лета? Прекрасная пастель, конечно.

Найдите лучший вариант, соответствующий вашему замыслу дизайна, и используйте цветовое колесо, чтобы придумать симпатичные цветовые комбинации.

17. Добавьте пастельные тона, чтобы придать основному оттенку новое измерение

Пастели могут играть главные роли в определенных ситуациях, но их истинное призвание - второстепенные.Вот где они могут показать свою универсальность.

Если вы хотите сделать яркий цвет, но резкий контраст будет слишком агрессивным для вашей кампании, поиграйте с разными оттенками одного и того же цвета.

Если вы добавите достаточно белого, вы получите несколько действительно милых пастельных версий, которые позволят заметить ваш основной цвет, сохраняя при этом мягкую, спокойную атмосферу.

18. Разбейте форму

Кто сказал, что в зимнем сезоне должны быть только холодные тона? Напротив, если все ваши конкуренты используют одни и те же цвета, чтобы придать своей рекламе определенную атмосферу, вы можете привлечь внимание, сделав прямо противоположное.

Просто мыслите нестандартно: снег не обязательно должен быть белым, небо не обязательно синим, а ваше объявление не должно соответствовать формочке для печенья.

19. Призвать стихии

Если вы хотите подчеркнуть элемент доверия в своей рекламе, ключевым моментом является близость. А если вам хочется знакомства, природа - лучший источник вдохновения.

В этом примере ниже сочетаются тона земли и воды для мгновенного успокаивающего эффекта.

А вы бы догадались? Сочетание песочно-коричневого и светло-голубого цветов, которое вы также можете увидеть на пляже в пасмурный день, идеально сочетается с комплементарной схемой.

Совпадение? Думаю, нет.

20. Думайте за пределами клише - розовый - не единственный женский оттенок

Несомненно, некоторые цвета использовались слишком часто. Вместо того, чтобы позволять разочарованию взять верх, используйте его в своих интересах. Выйдите на улицу и докажите, что существует целый мир других цветов для любого случая.

Не стесняйтесь использовать мужской акцент, даже в рекламе преимущественно женской тематики.

Темно-синий идеально сочетается с розовым золотом в этой рекламе и нисколько не преуменьшает смысл сообщения.Напротив.

21. Придайте картинке аналогичную силу

Вдохновение редко приходит по команде, но вы всегда можете использовать существующий материал, если не хотите создавать что-то с нуля. Превратите, например, скучную стоковую фотографию во что-нибудь захватывающее.

Лучше избегать ярких цветов в качестве основы дизайна, чтобы у вас было больше места для маневра, работая над цветовым дизайном.

Аналогичные схемы лучше всего подходят для таких проектов, иначе результат может показаться скучным.

22. Играйте с яркими контрастами - щепотка может быть всем, что вам нужно

Мы видели несколько примеров очень щедрого, почти подавляющего использования дополнительных цветов. Они так хорошо работают.

Но истинным свидетельством силы хорошей цветовой комбинации является то, что вы используете их экономно, и они все равно работают.

Если фон достаточно однообразный, они могли бы. Стоит попробовать, потому что, если вы найдете баланс, воздействие может быть довольно сильным.

23. Разделение тепла и холода с помощью функции

С помощью цветового круга довольно легко найти сочетания цветов, которые хорошо сочетаются друг с другом. Но вам не нужно начинать импровизировать, когда у вас есть цвета - вы можете придерживаться методического подхода, применяя их в своем дизайне.

В этом примере теплые оттенки привлекают внимание, а более холодные тона передают информацию.

Оттенки появляются на заднем фоне с обоих концов спектра, но это просто для здорового баланса.

24. Комбинируйте несколько цветовых схем

Вам не обязательно начинать поиск дополнительных цветов только с одного цвета.

LinkedIn явно использовал свой фирменный синий цвет, чтобы найти подходящий цвет для остального текста, но они также добавили бледно-розовый в смесь, просто чтобы связать все это вместе с доминирующими цветами фотографии.

25. Помните: красный = страсть

Нестандартное мышление полезно для любого творческого ума, но иногда лучше оставаться на проторенном пути.Это не значит, что нельзя заставить науку работать.

Поиграйте с аналогичной цветовой схемой и разными оттенками, и вы сможете создать что-то уникальное даже для самых устаревших тем.

26. Добавьте немного тепла

Элемент неожиданности - это эффект, который вы должны всегда держать в рукаве. Однако не обязательно каждый раз быть сильным потрясением.

Спустя время никто бы не удивился, не так ли?

В данном случае все довольно просто: разработчик этого баннера просто использовал аналогичную схему, чтобы сохранить согласованность дизайна, но они позаботились о том, чтобы охват был достаточно широким, чтобы уловить некоторые теплые цвета, чтобы уравновесить доминирующие синие оттенки.

Не то, что вы видите каждый день, но все равно работает.

27. Меняем оттенки

Иногда достаточно просто взять ползунок оттенка и немного сместить его.

Если исходные цвета были в хорошем балансе, скорее всего, вы получите что-то уникальное, с чем можно работать или, по крайней мере, надстроить.

28. Добавьте немного тепла

Если фирменный цвет вашего бренда такой же прохладный (я имею в виду холодный, но также кевл), как и цвет Starbucks, может быть хорошей идеей поискать что-нибудь более теплое, чтобы выделить его.

Если дополнительный цвет не работает с вашим дизайном, что, кстати, случается довольно часто, вы можете найти вдохновение в самом продукте.

Этот коричневый цвет капучино выглядит идеальным выбором, хотя теоретически дополнительным цветом может быть бледно-розовый.

Мораль истории: используйте цветовое колесо, но не бойтесь нарушать правила, потому что никто не собирается проверять. То есть можем, но не будем судить.

Определенные оттенки являются синонимами определенных типов продуктов или отраслей, но не попадаются в ловушку согласования вашей цветовой палитры со стереотипами вашей отрасли.

Всегда выгоднее, чтобы цветовые комбинации отображали определенную ценность, которую представляет ваш продукт, чем согласование ваших объявлений и баннеров с текущими тенденциями в вашей области.

Какие цветовые комбинации хорошо сочетаются?

Наверное, прошло много времени с тех пор, как вы в последний раз изучали теорию цвета. Помните цветовое колесо?

Просто расположив цвета радуги по кругу, вы получите простой, но действительно мощный инструмент, который можно использовать для принятия осознанных дизайнерских решений.

Мы могли бы написать целую книгу о цветовых схемах, но для того, чтобы дизайн работал, достаточно сразу освоить несколько техник сочетания цветов.

Источник изображения

  • Если вы хотите сохранить простоту и использовать высококонтрастную цветовую комбинацию, помните, что противоположности притягиваются. Выберите любой цвет и тот, который находится напротив него на цветовом круге, и вы гарантированно получите простую, но мощную цветовую комбинацию. Это то, что мы называем дополнительными цветами .
  • Если вы хотите добавить немного большей глубины, лучше всего подойдет дополнительная цветовая схема с разделением , где вместо цвета, сидящего прямо противоположно вашему основному выбору, вы используете два его ближайших соседа с каждой стороны.
  • Если вы доведете это до крайности, пока ваши три цвета не окажутся на одинаковом расстоянии друг от друга на колесе, вы получите так называемую трехцветную схему . Вместо двух вы получите три цвета, которые хорошо сочетаются друг с другом и образуют более мягкий контраст.Добавьте четвертый, сохраняя эту симметрию, и у вас получится тетрадная цветовая схема .
  • Если ваш дизайн требует более унифицированной цветовой темы без резких контрастов, вы можете просто объединить несколько смежных цветов на колесе, чтобы создать аналогичную цветовую схему .

Как использовать теорию цвета в графическом дизайне

Все это звучит неплохо, но с этими базовыми цветовыми схемами можно сделать лишь так много вещей, не так ли?

Неправильно.

Подобно таблице умножения в математике, эти упрощенные диаграммы смешения цветов дают вам только базовые примеры, на которых вы затем можете создавать сложные дизайны.

Первое, что нужно сделать - это выбрать, сколько базовых цветов вы хотите использовать в своем дизайне. Старая мудрость, что лучше меньше, да лучше, применима и здесь, но не думайте об этом как об ограничении.

Источник изображения

Вы всегда можете поиграть с оттенками, оттенками и тонами, добавив немного черного, белого или серого соответственно.

Таким образом, количество возможных комбинаций становится бесконечным.

Это может показаться ошеломляющим, но именно поэтому дизайнеры и художники во всем мире продолжают возвращаться к этому упрощенному подходу, чтобы получить рекомендации по созданию лучших цветовых сочетаний.

Какие цвета подходят для вашего бренда?

В исследовании 2006 года два исследователя Cardiff Business School продемонстрировали, что тщательно подобранный цвет может принести бренду неотъемлемую и немедленную ценность.

Другими словами, если цвета вашего бренда соответствуют его ценностям, вы уже на шаг приблизили аудиторию к конверсии.

Хотя в упомянутом исследовании основное внимание уделялось цветам логотипов и брендов, вы также можете использовать силу цветности в рекламе в социальных сетях и вызвать нужные эмоции, не говоря ни слова.

Интуиция, чувства и ценности, которые представляет каждый оттенок, были бы материалом для другой книги. Тем не менее, блестящая инфографика Help Scout сводит все к самой сути с очень важными примерами.

Исходное изображение

Заключение

Красота в глазах смотрящего - это клише, которое вечно приводило художников в ярость.

Древние греки дошли до того, что использовали арифметику, чтобы доказать, что самая влиятельная из всех художников, мать-природа, повторяет одни и те же пропорции к нашему огромному визуальному удовольствию.

Они попали в точку, открыв золотое сечение более двух тысячелетий назад, и с тех пор мы сознательно используем его в скульптуре, архитектуре и даже в веб-дизайне.

То же самое и в теории цвета.

Восприятие гармонии цветов - это то, с чем мы родились, но, поскольку воссоздание этой гармонии дается не так естественно для всех нас, ученые и художники на протяжении всей истории не щадили усилий, чтобы найти ключ к этому.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
