Схемы цветомузыки на тиристорах ку202н: Схемы цветомузыки на тиристорах ку202н

Содержание

Простые схемы на микросхеме к155ла3. Использование микросхемы К155ЛА3. Схема "цветомузыки" на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока

Сирена используется для подачи мощного и сильного звукового сигнала для привлечения внимания людей и применяется в системах пожарной сигнализации и автоматики, а также в сочетании с устройствами сигнализации на различных охраняемых объектах.

Генераторы в схеме отмечены желтой рамкой. Первый Г1 задаёт частоту изменения тона, а второй Г2 собственно сам тон, который плавно меняется на транзисторе VT1 включенного последовательно ссопротивлением R2. Для выбора требуемого звучания можно вместо сопротивлений R1, R2 использовать подстроечные резисторы тех же значений.

При включение напряжения питания, звукоизлучатель начинает генерировать тональный акустический сигнал, высота тона меняется с высокого на низкий и обратно. Сигнал звучит непрерывно, изменяется только тон звука, который переключаются с частотой 3-4 Гц.

В схеме сирены применены два мультивибратора на элементах D1.1 и D1.2 микросхемы К561ЛН2, управляющий тоном, и мультивибратор на элементах D1.3 и D1.4 этой же микросхемы, генерирующий тональные сигналы. Частота импульсов, генерируемая первым мультивибратором на элементах D1.3 и D1.4 зависит от элементов C2, R2 и C3, R4. Изменять частоту следования импульсов, а значит и тона звукового сигнала можно как сопротивлениями, так и емкостями.

Предположим, в начальный момент на выходе мультивибратора на элементах D1.1 и D1.2 имеется уровень логической единицы. Так как на катоды диодов VD1 и VD2 поступает плюс, то диоды будут запертыми. Сопротивления R4 и R5, в работе схемы не участвуют и частота на выходе мультивибратора минимальна, звучит низкотональный сигнал.

Как только на выходе этих элементов установится логический ноль диоды VD1 и VD2 откроются и подсоединят сопротивления R4 и R5. В результатечастота навыходе мультивибратора возрастет.

Используемые в схеме транзисторы КТ815 можно заменить на КТ817, а КТ814на КТ816. Диоды - КД521, КД522, КД503, КД102.

Следующее устройство может быть использовано в качестве аварийного сигнализатора или звукового сигнала для горного велосипеда. Оно представляет собой двухтональную сирену и состоит из тактового генератора на элементах DD1.1-DD1.3, двух тональных генераторов (первого на элементах DD2.1, DD2.2 и второго на элементах DD2.3, DD2.4), согласующего каскада с усилителем мощности на элементе DD1.4 и транзисторе VT1.

Схема состоит из двух генераторов. Первый используется для генерации тона, второй для изменения и модулирования.

Для максимального уровня громкости, необходимо, чтобы на пьезоэлемент поступала частота эквивалентная его резонансной частоте по мостовой схеме.

Основа конструкции мощный мультивибратор 4047, работающий в нестабильном режиме. Все это управляется мощным полевым MOSFET-транзистором VТ1, которым управляет таймер NE555, посредством генерации соответствующих прямоугольных импульсов низкой частоты, в результате чего осуществляется пожарной сирены. Переключение режимов работы непрерывно или прерывисто устанавливается с помощью тумблера.

Выводы 10 и 11 микросборки 4047 выдают противофазные, сигналы с которых управляют мостом на четырех MOSFET. Для получения максимальной громкости, то есть установки резонансной частоту пьезоэлемента, в конструкцию добавлен подстроечное сопротивление R6.

Эта схема составлена из сочетания музыкального синтезатора на микросхеме УМС-8-08 с мощным выходным каскадом электронной сирены. Для запуска схемы применено реле, обмотка которого имеет гальваническую развязку от остальной части схемы.


Микросхема УМС имеет стандартную схему подключения. Три кнопочных выключателя S1-S3 дают возможность настроить микросхему на исполнение одной из мелодий. При нажатии на первую кнопку начинается воспроизведение мелодии, а нажимая на третью можно перебрать мелодии и выбрать нужную.


Подборка нескольких схем сирен на микроконтроллерах PIC

Данная схема представляет собой простую многотональную сирену на основе микросборки UM3561


В схеме использован динамик на 8 Ом, мощностью 0,5 Вт. С помощью двух переключателей осуществляется выбор и воспроизведения различных тонов звучания тревожного сигнала. Каждая позиция генерирует свой собственный звуковой эффект.

У каждого радиолюбителя где-то «завалялась» микросхема к155ла3. Но зачастую они не могут найти им серьезного применения, так как во многих книгах и журналах присутствуют только схемы мигалок, игрушек и др. с этой деталью. В этой статье будут рассмотрены схемы с применением микросхемы к155ла3.
Для начала рассмотрим характеристики радиодетали.
1. Самое главное - это питание. Оно подается на 7(-) и 14(+) ножки и состовляет 4.5 - 5 В. Более 5.5В подавать на микросхему не следует(начинает перегреваться и сгорает).
2. Далее надо определить назначение детали. Она состоит из 4 элементов по 2и-не(два входа). То есть, если подавать на один вход 1, а на другой - 0, то на выходе будет 1.
3. Рассмотрим цоколевку микросхемы:

Для упрощения схемы на ней изображают раздельные элементы детали:

4. Рассмотрим расположение ножек относительно ключа:

Паять микросхему надо очень аккуратно, не нагревая ее(можно спалить).

Вот схемы с применением микросхемы к155ла3: 1. Стабилизатор напряжения(можно использовать как зарядку телефона от прикуривателя автомобиля).
Вот схема:


На вход можно подавать до 23Вольт. Вместо транзистора П213 можно поставить КТ814, но тогда придется ставить радиатор, так как при большой нагрузке может перегреваться.
Печатная плата:

Еще один вариант стабилизатора напряжения(мощный):


2. Индикатор заряда автомобильного аккумулятора.
Вот схема:

3. Испытатель любых транзисторов.
Вот схема:

Вместо диодов Д9 можно поставить д18, д10.

Кнопки SA1 и SA2 есть переключатели для проверки прямых и обратных транзисторов.

4. Два варианта отпугивателя грызунов.
Вот первая схема:


С1 – 2200 мкФ, С2 – 4,7 мкФ, С3 – 47 - 100 мкФ, R1-R2 – 430 Ом, R3 – 1 ком, V1 – КТ315, V2 - КТ361. Также можно поставить транзисторы серии МП. Динамическая головка - 8...10 ом. Питание 5В.

Второй вариант:

С1 – 2200 мкФ, С2 – 4,7 мкФ, С3 – 47 - 200 мкФ, R1-R2 – 430 Ом, R3 – 1 ком, R4 - 4,7 ком, R5 – 220 Ом, V1 – КТ361 (МП 26, МП 42, кт 203 и т.п.), V2 – ГТ404 (КТ815, КТ817), V3 – ГТ402 (КТ814, КТ816, П213). Динамическая головка 8...10 ом.
Питание 5В.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов. Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в виде экрана(классический вариант) или применить электрические светильники направленного действия - прожектора, фары.
Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых эффектов.

Блок усиления мощности - это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе. От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу - цирковых, театральных и эстрадных представлений этот блок управляется вручную.
Соответствено, требуется участие как минимум - одного, а максимум - группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой - либо заданной программе, то цветомузыкальная установка считается - автоматической.
Именно такого рода "цветомузыки" обычно собирают своими руками начинающие конструкторы - радиолюбители, на протяжении 50-ти последних лет.

Самая простая (и популярная) схема "цветомузыки" на тиристорах КУ202Н.


Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую "светомузыку". Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема. Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно, красный канал низких частот устойчиво моргает в ритм с ударными, средний - зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонкое - звенящее и пищащее.

Недостаток один - необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти "на полную" врубать свою "Электронику" для того, что бы добиться достаточно устойчивой работы устройства. В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот - низковольтной обмоткой на вход усилителя. Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема "цветомузыки" на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).

Рассмотрим подробнее, как она работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте - на три канала. По первому каналу идет самая низкочастотная составляющая сигнала - фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны - 1 мкФ, но как показала практика - их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту - примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны - 0,015 мкФ, но их емкость следует увеличить, до 0,33 - 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны - 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) - от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае - это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы - до 10 шт на канал).

Порядок сборки схемы.

О деталях приставки.
Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные – СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков. При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки, минимум - 2А. Если количество ламп на каждый канал увеличить - соответственно возрастет потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный на рабочий ток минимум - 250 мА(а лучше - больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад отрабатывает нормально, - собирают активный фильтр. Далее - проверяют снова работоспособность того, что получилось.
В итоге, после испытания имеем - реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала. Подобное занудство гарантирует безусловную работоспособность устройства после "чистовой" сборки на монтажной плате, если работа проведена без ошибок и с применением "испытанных" деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить. Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом - поможет избавиться от навесных проводов-перемычек.

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт

Схему, приведённую ниже, собирал в юности, на занятиях кружка радиоконструирования. Причём безуспешно. Возможно, микросхема К155ЛА3 всё-таки не подходит для подобного металлоискателя, возможно частота 465 кГц не самая подходящая для подобных устройств, а возможно надо было экранировать поисковую катушку как в остальных схемах раздела "Металлоискатели"

В общем получившаяся "писчалка" реагировала не только на металлы но и на руку и прочие неметаллические предметы. К тому же микросхемы 155-ой серии слишком не экономичны для переносных приборов.

Радио 1985 - 2 стр. 61. Простой металлоискатель

Простой металлоискатель

Металлоискатель, схема которого приведена на рисунке, можно собрать всего за несколько минут. Он состоит из двух практически идентичных LC-генераторов, выполненных на элементах DD1.1-DD1.4, детектора по схеме удвоения выпрямленного напряжения на диодах VD1. VD2 и высокоомных (2 кОм) головных телефонов BF1 изменение тональности звучания которых и свидетельствует о наличии под катушкой-антенной металлического предмета.

Генератор, собранный на элементах DD1.1 и DD1.2, само возбуждается на частоте резонанса последовательного колебательного контура L1C1, настроенного на частоту 465 кГц (использованы элементы фильтра ПЧ супергетеродинного приемника). Частота второго генератора (DD1.3, DD1.4) определяется индуктивностью катушки-антенны 12 (30 витков провода ПЭЛ 0,4 на оправке диаметром 200 мм) и емкостью конденсатора переменной емкости С2. позволяющего перед поиском настроить металлоискатель на обнаружение предметов определенной массы. Биения, возникшие в результате смешения колебаний обоих генераторов, детектируются диодами VD1, VD2. фильтруются конденсатором С5 и поступают на головные телефоны BF1.

Все устройство собрано на небольшой печатной плате, что позволяет при питании от плоской батареи для карманного фонаря сделать его очень компактным и удобным в обращении

Janeczek A Prosty wykrywacz melali. - Radioelektromk, 1984, № 9 стр. 5.

Примечание редакции. При повторении металлоискателя можно использовать микросхему К155ЛA3, любые высокочастотные германиевые диоды н КПЕ от радиоприемника "Альпинист".

Эта же схема более подробно рассмотрена в сборнике Адаменко М.В. "Металлоискатели" М.2006 (Скачать). Далее статья из этой книги

3.1 Простой металлоискатель на микросхеме К155ЛА3

Начинающим радиолюбителям можно рекомендовать для повторения конструкцию простого металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого столетия в различных отечественных и зарубежных специализированных изданиях. Этот металлодетектор, выполненный всего на одной микросхеме типа К155ЛА3, можно собрать за несколько минут.

Принципиальная схема

Предлагаемая конструкция представляет собой один из многочисленных вариантов ме-таллодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте (рис. 3.1). При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.

Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ, схема индикации, а также стабилизатор питающего напряжения.

В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на микросхеме IC1. Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор, выполнен на элементах IC1.3 и IC1.4.

Контур опорного генератора образован конденсатором С1 емкостью 200 пФ и катушкой L1. В контуре измерительного генератора используются конденсатор переменной емкости С2 с максимальной емкостью примерно 300 пФ, а также поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 465 кГц.


Рис. 3.1.
Принципиальная схема металлоискателя на микросхеме К155ЛА3

Выходы генераторов через развязывающие конденсаторы СЗ и С4 подключены к детектору колебаний ВЧ, выполненному на диодах D1 и D2 по схеме удвоения выпрямленного напряжения. Нагрузкой детектора являются головные телефоны BF1, на которых выделяется сигнал низкочастотной составляющей. При этом конденсатор С5 шунтирует нагрузку по высшим частотам.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты данного генератора. При этом, если вблизи катушки L2 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора. Цветной же металл уменьшает индуктивность катушки L2, а рабочую частоту генератора увеличивает.

ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов после прохождения через конденсаторы С3 и С4, подается на детектор. При этом амплитуда сигнала ВЧ изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах D1 и D2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал биений поступает на головные телефоны BF1.

Питание на микросхему IC1 подается от источника В1 напряжением 9 В через стабилизатор напряжения, образованный стабилитроном D3, балластным резистором R3 и регулирующим транзистором T1.

Детали и конструкция

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

При повторении металлодетектора можно использовать микросхему К155ЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать конденсатор настройки от переносного радиоприемника (например от радиоприемника "Альпинист"). Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 контура опорного генератора должна иметь индуктивность около 500 мкГ. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника.

Измерительная катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В этом случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет, например банку. Витки катушки наматываются внавал, после чего снимаются с каркаса и экранируются электростатическим экраном, который представляет собой незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15 мм.

При изготовлении катушки L2 нужно особенно следить за тем, чтобы не произошло - замыкание концов экранирующей ленты, поскольку в этом случае образуется коротко-замкнутый виток. В целях повышения механической прочности катушку можно пропитать эпоксидным клеем.

Для источника звуковых сигналов следует применить высокоомные головные телефоны с возможно большим сопротивлением (около 2000 Ом). Подойдет, например, широко известный телефон ТА-4 или ТОН-2.

В качестве источника питания В1 можно использовать, например, батарейку "Крона" или две батарейки типа 3336Л, соединенные последовательно.

В стабилизаторе напряжения емкость электролитического конденсатора С6 может составлять от 20 до 50 мкФ, а конденсатора С7 - от 3 300 до 68 000 пФ. Напряжение на выходе стабилизатора, равное 5 В, устанавливается подстроечным резистором R4. Такое напряжение будет поддерживаться неизменным даже при значительной разрядке батарей.

Необходимо отметить, что микросхема К155ЛАЗ рассчитана на питание от источника постоянного тока напряжением 5 В. Поэтому при желании из схемы можно исключить блок стабилизатора напряжения и использовать качестве источника питания одну батарейку типа 3336Л или аналогичную ей, что позволяет собрать компактную конструкцию. Однако разрядка этой батарейки очень быстро отразится на функциональных возможностях данного металлодетектора. Именно поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.

Следует признать, что в качестве источника питания автор использовал четыре большие круглые батарейки импортного производства, соединенные последовательно. При этом напряжение 5 В формировалось интегральным стабилизатором типа 7805.

Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются переменный конденсатор С2, выключатель S1, а также разъемы для подключения поисковой катушки L2 и головных телефонов BF1 (эти разъемы и выключатель S1 на принципиальной схеме не указаны).

Налаживание

Как и при регулировке других металлоискателей, данный прибор следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.

Сначала с помощью частотомера или осциллографа необходимо настроить рабочие частоты опорного и измерительного генераторов. Частота опорного генератора устанавливается равной примерно 465 кГц регулировкой сердечника катушки L1 и, при необходимости, подбором емкости конденсатора С1. Перед регулировкой потребуется отсоединить соответствующий вывод конденсатора С3 от диодов детектора и конденсатора С4. Далее нужно отсоединить соответствующий вывод конденсатора С4 от диодов детектора и от конденсатора С3 и регулировкой конденсатора С2 установить частоту измерительного генератора так, чтобы ее значение отличалось от частоты опорного генератора примерно на 1 кГц. После восстановления всех соединений металлоискатель готов к работе.

Порядок работы

Проведение поисковых работ с помощью рассмотренного металлодетектора не имеет каких-либо особенностей. При практическом использовании прибора следует переменным конденсатором С2 поддерживать необходимую частоту сигнала биений, которая изменяется при разряде батареи, изменении температуры окружающей среды или девиации магнитных свойств грунта.

Если в процессе работы частота сигнала в головных телефонах изменится, то это свидетельствует о наличии в зоне действия поисковой катушки L2 какого-либо металлического предмета. При приближении к некоторым металлам частота сигнала биений будет увеличиваться, а при приближении к другим - уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

У каждого настоящего радиолюбителя имеется микросхема К155ЛА3. Но обычно их считают сильно устаревшими и не могут найти им серьезного использования, так как во многих радиолюбительских сайтах и журналах обычно описаны только схемы мигалок, игрушек. В рамках этой статьи постараемся расширить радиолюбительский кругозор в рамках применения схем с использованием микросхемы К155ЛА3.

Эту схему можно использовать для зарядки мобильного телефона от прикуривателя бортовой сети автомобиля.

На вход радиолюбительской конструкции можно подавать до 23 Вольт. Вместо устаревшего транзистора П213 можно использовать более современный аналог КТ814.

Вместо диодов Д9 можно применить д18, д10. Тумблеры SA1 и SA2 используются для проверки транзисторов с прямой и обратной проводимостью.

Для того чтобы исключить перегрев фар можно установить реле времени, которое будет выключать стоп-сигналы если они горят более 40-60 секунд, время можно изменить подбором конденсатора и резистора. При отпускании и следующем нажатии педали фонари снова включаются, так что на безопасность вождения это никак не влияет

Для повышения КПД преобразователя напряжения и предотвращения сильного перегрева, в выходном каскаде схемы инвертора применены полевые транзисторы с низким сопротивлением


Сирена используется для подачи мощного и сильного звукового сигнала для привлечения внимания людей и эффективно защищает ваш оставленный и пристегнутый на короткое время байк.

Если вы хозяин дачи, виноградника или домика в деревне, то вы знаете, какой огромный ущерб могут создать мыши, крысы и другие грызуны, и какой затратной неэффективной, а иногда и опасной является борьба с грызунами стандартными способами

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

Кроме микросхемы в имеется яркий светодиод и несколько компонентов обвязки. После сборки устройство начинает работать сразу. Регулировка не требуется, кроме подстройки длительности вспышек.

Напомним, что конденсатор C1 номиналом 470 микрофарад впаиваем в схему строго с соблюдением полярности.


С помощью номинала сопротивления резистора R1 можно изменять длительность вспышки светодиода.

Принципиальная электрическая схема цветомузыки - Электропортал

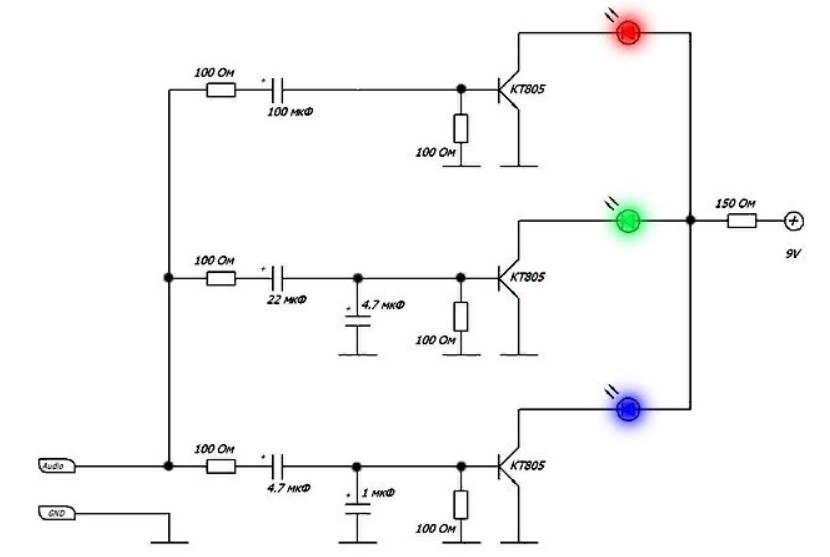

Схема простейшего цветомузыкального устройства на светодиодах

В качестве излучателей используются светодиоды. Схема не требует настройки и начинает работать сразу после сборки. Для изменения яркости светодиодов можно подобрать номиналы резисторов. Входные цепи можно объединить для подачи сигнала от одного источника. Катушка L любая, подбирается экспериментально, можно исключить совсем из схемы.

Схема цветомузыкальной приставки на лампах

В этом варианте схемы цветомузыки в качестве нагрузки применяются лампы на 220 Вольт. Устройство собрано на пассивных элементах в качестве частотных фильтров, в качестве управляющих триггеров используются тиристоры КУ202. Трансформатор любой, с коэффициентом 1 к 2 … 1 к 5.

Схема цветомузыки на лампах

Следящая схема имеет управление, выполненное на полупроводниковых транзисторах. Трансформатор Т1 имеет коэффициент трансформации 1 к 1. Примерное сопротивление любой обмотки по постоянному току – не менее 200 Ом. Питающий трансформатор должен иметь на выходе 15-18 Вольт. Ток нагрузки не менее 0,1 Ампер.

Предыдущая статьяПринципиальная электрическая схема УНЧ 5000 ВтСледующая статьяПринципиальная электрическая схема бегущих огней

Тиристоры » Паятель.Ру - Все электронные схемы


Тиристоры — полупроводниковые приборы, имеющие четырехслойную структуру, состоящую из четырех чередующихся слоев "Р" и "N". Причем тиристоры бывают диодные — с двумя выводами, и триодные — с тремя выводами. Структура диодного тиристора показана на рисунке 1. Его можно представить как два транзистора разной структуры, "наложенных" друг на друга со сдвигом в один слой (рисунок 2). Это действительно так, и аналог тиристора можно сделать из двух разноструктурных транзисторов, как показано на рисунке 3. Условное обозначение диодного тиристора показано на рисунке 4.


В чем же особенность тиристора ? Депо в том, что тиристор имеет способность открываться тогда, когда прямое напряжение на нем превысит некоторую величину, характерную для конкретного тиристора. А затем этот тиристор останется открытым до тех пор, пока ток через него не упадет ниже некоторого значения. При этом величина напряжения на нем уже роли играть не будет.

Вольт-амперная характеристика тиристора показана на рисунке 6. Таким образом, тиристор можно представить как диод, проводящие свойства которого включаются подачей на него некоторого напряжения 11вкл. И сохраняются до тех пор, пока ток через него не менее тока удержания 1уд. Если ток будет ниже 1уд, тиристор выключится и на него нужно будет снова подать напряжение включения.

Если последовательно с диодным тиристором включить лампочку, и подать на них напряжение, то лампочка будет включаться только тогда, когда напряжение превысит значение 11вкл.

В радиолюбительской практике чаще используются триодные тиристоры, — тиристоры, имеющие еще и третий вывод, управляющий электрод (У.Э.). Управляющий электрод подключается к внутренней Р-области структуры тиристора (рисунок 7, 8). При этом тиристор приобретает очень ценное свойство, — подачей некоторого положительного напряжения на этот управляющий электрод можно значительно снижать напряжение включения. И тиристор будет открываться значительно раньше. Условное обозначение триодного тиристора показано на рисунке 9.

Возьмем для экспериментов наиболее распространенный триодный тиристор КУ202. Тиристор имеет большой металлический корпус как у мощного диода, но у него три вывода (рисунок 11), два вывода — катод и управляющий электрод можно паять, а анод выведен на корпус, так что провод к нему нужно крепить при помощи гайки.

Соберите несложную схему, показанную на рисунке 10. VS1 — тиристор КУ202, R1 — резистор сопротивлением 500-1000 Ом (0,5-1 кОм), лампа Н1 — лампа накаливания на 12В, например от задних фонарей автомобиля, или сигнальная.К свободному выводу R1 припаяйте небольшой кусок гибкого монтажного провода, и свободный его конец зачистите.

Теперь от источника питания подайте на эту схему напряжение (9...15В, не более). Лампа гореть не будет. Свободным оголенным концом монтажного провода, идущего от R1 прикоснитесь к точке "Б" (к плюсу источника питания). Лампа загорится. И будет гореть даже после отключения провода от точки "Б". Тиристор включился и теперь ничто (кроме отключения питания) не может его выключить, никакие изменения на его управляющем электроде.

Если отсоединить один из проводов от источника питания, и подсоединить его снова. Лампа погаснет и гореть не будет. Что бы её включить нужно снова подать положительное напряжение на управляющий электрод тиристора.

Тиристоры часто используются в цветомузыкальных установках и в автоматах, переключающих лампочки. При этом они не только включают лампочки, но и выключают их. Но мы знаем что включенный тиристор можно выключить только разорвав цепь питания или понизив ток через него, практически до нуля. Как же работают эти устройства ?.

Дело в том, что все эти автоматы управляют переменным сетевым напряжением, поступающим на лампы через простой диодный выпрямитель. В результате через тиристор протекает пульсирующий ток, значение которого постоянно изменяется от максимальной величины до нуля. И тиристор выключается тогда, когда ток в сети проходит через нуль. Таким образом подав положительное напряжение на управляющий электрод тиристора мы включаем лампу, а сняв это напряжение выключаем, но это возможно только при питании лампы пульсирующим током. При постоянном токе такого не получится.

Принципиальная схема простой "мигалки", работающей от сети переменного тока показана на рисунке 12. Мигалка может управлять одной елочной гирляндой. Гирлянда обозначена как одна лампа И1, на самом деле это гирлянда. Но можно подключить и одну слабую лампочку на 220В (не более чем на 25 Вт., иначе тиристор нагреется). Сопротивление R1 от 2-х до 3-х кОм, R2 — от 3-к до 6-ти кОм. R1 на 2 Вт, R2 не менее чем на 1 Вт. С1 на емкость от 220 до 1000 мкФ, и напряжение не менее 63 V. VD1 любой выпрямительный.

При сборке этого устройства не перепутайте полярность диода и конденсатора и паяйте только при отключенном питании, помните — в сети 220В, а это опасно.

Схема пятиканальной цветомузыкальной установки » Вот схема!


Большинство предложенных радиолюбителями цветомузыкальных установок имеют выходные каскады, построенные на тиристорах. Можно спорить о том, на сколько это целесообразно и безопасно, но попытки выполнить выходные каскады на транзисторах для того чтобы использовать низковольтные лампы и питать их от трансформатора, приводят к тому, что ЦМУ очень сильно усложняется, требуется применение мощного трансформатора, который должен вырабатывать напряжение для питания ламп накаливания.

А если учесть что их общая мощность может достигать 1 кВт, понятно какой мощный и громоздкий потребуется трансформатор. Поэтому, несмотря на соображения, данная ЦМУ построена с тиристорным выходом и упрощенным однополупериодным выпрямителем для питания ламп.

ЦМУ имеет пять частотных каналов, разделение частотного спектра на каналы производится при помощи пяти активных полосовых фильтров, выполненных на операционных усилителях. Такие фильтры отличаются высокой добротностью, высоким коэффициентом передачи и узкополосностью. В результате удалось четко разделить спектр на пять полос, хотя при использовании обычных LC или RC фильтров редко удается реально получить более трех полос.

Рассмотрим на примере первого канала на операционном усилителе А1. Коэффициент передачи фильтра полностью зависит от соотношения R7/R6 и мало зависит от емкостей конденсаторов С2 и С3. При том частота настройки фильтра полностью зависит от номиналов этих конденсаторов. В результате все пять фильтров имеют практически одинаковые схемы и большинство деталей одинаковые, за исключением этих двух емкостей.

Входной сигнал с линейного или телефонного выхода аппаратуры поступает на предварительный эмиттерный повторитель на транзисторе VT1. Высокое входное сопротивление этого каскада, а также наличие резисторов R2 и R3 на его входе приводит к тому, что вход ЦМУ оказывает минимальное воздействие на сигнал на выходе аппаратуры.

В эмиттерной цепи VT1 параллельно включены пять переменных резисторов R4, R11, R18, R25, R32, при помощи которых производится регулировка уровня сигнала, поступающего на вход каждого из частотных каналов.

Затем следует пять полосовых фильтров, фильтр на А1 имеет полосу с центральной частотой 90 Гц, фильтр на А2 имеет полосу с центральной частотой 500 Гц, фильтр на A3 — с частотой 1800 Гц, на А4 — 4000 Гц, и последний на А5 — 7500 Гц. Добротность фильтров установлена таким образом, чтобы на тех частотах, где наступает существенный спад в АЧХ предыдущего (по частоте) фильтра, наблюдался подъем АЧХ последующего фильтра.

Таким образом полосы, в зонах спада АЧХ несколько перекрывают друг друга, и это дает возможность сохранить непрерывность АЧХ всего устройства в целом. С выхода фильтра сигнал поступает на транзисторный каскад, управляющий работой тиристора. Между ОУ и этими транзисторами включены разделительные конденсаторы, исключающие влияние постоянных составляющих которые могут быть на выходе ОУ на работу выходного каскада. Пороги открывания тиристоров можно установить подстроечными резисторами, включенными в эмиттерные цепи VT2-VT6.

Схема источника питания показана на рисунке 2.

Напряжение для питания ламп (пульсирующее 180В) получается при помощи однополупериодного выпрямителя на VD1 непосредственно из сетевого напряжения. Если лампы будут иметь мощность более 100 Вт нужно включить параллельно VD1 еще 2-3 таких же диоды в том же направлении и установить их на радиатор.

Двуполярное напряжение +/- 9В для питания ОУ и других каскадов получается при помощи понижающего маломощного трансформатора Т1. Трансформатор используется готовый, с одной вторичной обмоткой не имеющей отводов, поэтому двуполярное напряжение получается при помощи двух однополупериодных выпрямителей на VD2 и VD3, один из которых выпрямляет положительную полуволну, а второй отрицательную. С23 и С22 служат для сглаживания пульсаций выпрямленного напряжения. Двуполярное напряжение может быть от +/- 6В до +/- 12В.

Монтаж частично объемный, частично на пяти платах. Каждый полосовой фильтр монтируется на отдельной печатной плате (рисунок 3), на этом рисунке показана плата для фильтра на ОУ А1, платы для других фильтров точно такие же.

Рис.3 (Печатная плата)

Эмиттерный повторитель на VT1 монтируется объемным способом на выводах резисторов R4, R11, R18, R25, R32 и на контактах входного разъема. Тиристоры установлены на на небольших радиаторах из металлических пластин, одновременно выполняющих роль выходных клемм для подключения ламп.

Корпус сделан из древесно-стружечных плит с декоративным покрытием. Тиристоры КУ202Н можно заменить на другие КУ202 с буквами от К до Н.Операционные усилители К553УД1А можно заменить на К140УД6, К140УД7 (при этом цепи коррекции исключаются).

Сделать цветомузыку. Цветомузыка в работе

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя, да и не только, в своё время возникало желание собрать цветомузыку. Что это такое, думаю, известно всем - говоря проще, это создание визуальных эффектов, изменяющихся в такт музыке.

Та часть цветомузыки, которая излучает свет, может быть выполнена на мощных лампах, например в концертной установке, в случае если цветомузыка нужна для домашних дискотек, её можно сделать на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как моддинг компьютера, для повседневного использования, её можно выполнить на светодиодах.

В последнее время, с появлением в продаже светодиодных лент, находят все большее применение цветомузыкальные приставки с использованием таких led-лент. В любом случае, для сборки Цвето Музыкальных Установок (ЦМУ сокращенно) требуется источник сигнала, в роли его может выступать микрофон с собранными несколькими каскадами усилителя.

Также сигнал может браться с линейного выхода устройства, звуковой карты компьютера, с выхода mp3 плейера и т. д., в этом случае также потребуется усилитель, например два каскада на транзисторах, я для этой цели воспользовался транзисторами КТ3102. Схема предусилителя изображена на следующем рисунке:

Далее приведена схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (выше). В этой схеме светодиод мигает под басы (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.

Существуют и более простые схемы цветомузыки, которые может собрать любой начинающий, на 1 транзисторе, к тому же не нуждающиеся в предусилителе, одна из таких схем изображена на картинке ниже:

Цветомузыка на транзисторе

Схема распайки выводов штекера Джек 3.5 приведена на следующем рисунке:

Если по каким-то причинам нет возможности собрать предварительный усилитель на транзисторах, можно заменить его трансформатором, включённым как повышающий. Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается в источнике звука, например, магнитоле, параллельно динамику, усилитель при этом должен выдавать мощность как минимум 3-5 ватт. Обмотка с большим количеством витков подключается ко входу цветомузыки .

Разумеется, цветомузыка бывает не только одноканальной, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. При этом диапазон частот задается путем использования фильтров. В следующей схеме, трехканальной цветомузыки (которую сам недавно собирал) в качестве фильтров стоят конденсаторы:

Если мы захотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме следует убрать токоограничивающие резисторы R1, R2, R3. Если лента или светодиод используется RGB, то должна быть выполнена с общим анодом. Если планируется подключать светодиодные ленты большой длины, то для управления лентой следует применить мощные транзисторы, установленные на радиаторы.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно и питание в схеме нам следует поднять до 12 Вольт, причем питание должно быть стабилизированным.

Тиристоры в цветомузыке

До сих пор в статье рассказывалось только про цветомузыкальные устройства на светодиодах. Если возникнет надобность собрать ЦМУ на лампах накаливания, тогда для управления яркостью ламп нужно будет применить тиристоры. Что такое вообще тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае, если планируется использовать с мощной нагрузкой, также необходимо крепить на теплоотвод (радиатор). Как мы видим на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто снабжены фланцем с отверстием.

Одна из подобных схем на тиристорах приведена выше. Это схема трехканальной цветомузыки с повышающим трансформатором на входе. В случае подбора аналогов тиристоров, следует смотреть на максимальное допустимое напряжение тиристоров, в нашем случае у КУ202Н - это 400 вольт.

На рисунке приведена подобная схема цветомузыки приведенной выше, главное отличие в нижней схеме - отсутствует диодный мост. Также цветомузыку на светодиодах можно встроить в системный блок. Мной была собрана такая трехканальная цветомузыка с предусилителем в корпусе от сидирома. При этом сигнал брался со звуковой карты компьютера с помощью делителя сигнала, в выходы которого подключались активная акустика и цветомузыка. Предусмотрена регулировка уровня сигнала, как общего, так и отдельно по каналам. Запитывались предусилитель и цветомузыка от разъема Молекс 12 Вольт (желтый и черный провода). Схемы предусилителя и трехканальной цветомузыки по которым собирались приведены выше. Существуют и другие схемы цветомузыки на светодиодах, например эта, также трехканальная:

В этой схеме, в отличие от той, что собирал я, используется в канале средних частот индуктивность. Для тех, кто захочет сперва собрать что-нибудь попроще, привожу следующую схему на 2 канала:

Если собирать цветомузыку на лампах, то придется использовать использовать светофильтры, которые могут быть в свою очередь, как самодельными так и покупными. На рисунке ниже изображены светофильтры, которые есть в продаже:

Некоторые любители цветомузыкальных эффектов собирают устройства на основе микроконтроллеров. Ниже приведена схема четырехканальной цветомузыки на МК AVR tiny 15:

Микроконтроллер Тiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. И под конец обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на LED, так как лампы более инерционные, чем светодиоды. А для самостоятельного повторения можно рекомендовать вот такую

Чтобы своими руками сделать цветомузыку на светодиодах нужно иметь хотя бы элементарные понятия об электронике, знать, как обращаться с паяльником и правильно разбирать чертежи.

Принцип работы

В основе подобного устройства используют метод частного преобразования звука и его передачи определенным каналам с целью контролировать источник света. В итоге выходит, что в зависимости от музыкальных параметров, работа цепи будет полностью ей отвечать. Именно на данных принципах базируется схема, по которой происходит сбор.

Обычно, чтобы создать цветовые эффекты, применяют от трех и более различных цветов. Чаще применяют красный, синий и зеленый. Благодаря смешению в определенные комбинации с четкой продолжительностью, они создают настоящий праздник.

Разделение частот на высокие, средние, а также низкие происходит за счет RC и LC фильтров, которые монтируются и настраиваются в систему, в которой используют светодиоды.

Фильтры настраиваются по таким параметрам:

  • Для низкочастотных деталей отводится до 300 герц, и он, чаще обычного, красный;
  • Средние – 250 – 2500Гц, зеленый;
  • Все, что больше отметки в 2000 герц преобразуют высокочастотные фильтры и именно от этого элемента зависит то, как будет работать светодиод с синим оттенком.

Чтобы во время работы получались разнообразные цветовые оттенки, деление на частоты должно осуществляться с незначительным перекрытием. В рассматриваемой схеме выбор цвета не столь важен, потому что при желании можно воспользоваться различными светодиодами, переставлять их местоположение и экспериментировать, здесь все зависит от желания мастера. Необычная цветовая программа вкупе с колебаниями могут оказать значительное влияние на итоговый результат. Для осуществления настройки есть и такие показатели как частота или число каналов.

Исходя из данной информации, можно понять, что в цветомузыке может быть задействовано значительное количество различных оттенков, а также непосредственное программирование каждого.

Что нужно, чтобы изготовить цветомузыку

Для создания подобной установки можно пользоваться только постоянными резисторами, мощность которых 0.25-0.125. Чтобы узнать величину сопротивления смотрим на полоски, расположенные на основании.

В цепь также включены R3 резисторы и подстроченные R. Главное условие, возможность установить их на плату, на которой производится установка. Если говорить о конденсаторах, то при работе берутся изделия, рабочее напряжение которых не меньше 16 вольт (при этом вид подойдет любой). Если найти конденсаторы С7 проблематично, то разрешено параллельное соединение пары меньших по емкости, тогда вы получите необходимые значения. Используемые в изучаемом варианте конденсаторы С6, а также С1, должны запускаться на 10 вольтах, а остальные при 25. В случае, когда устаревшие советские детали требуется заменить импортными, то необходимо понимать, что все они обозначаются по-разному. Поэтому заранее позаботьтесь об определении полярности элементов, которые будут монтироваться. В противном случае, схема может выйти из строя.

Также, чтобы создать цветомузыку своими руками, вам понадобится диодной мост, рабочий ток которого составляет 200 миллиампер, а напряжение – 50В. В ситуации, когда установка готового моста невозможна, его можно создать с помощью выпрямительных диодов. Для комфорта они могут быть удалены с платы и вмонтированы отдельно, с использованием рабочего пространства меньших размеров.

Для создания одного канала потребуется 6 штук светодиодов всех цветов. Если говорить о транзисторах, то вполне подойдут VT2 и VT1, здесь индекс не играет особой роли.

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.
Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Схема простой цветомузыки

Три транзистора – три канала. Каждый транзистор выполнят роль порогового компаратора и как уровень превысит 0,6 Вольта – транзистор открывается. Нагрузкой транзистора служит светодиод. Для каждого канала свой цвет.
Перед каждым транзистором идет RC цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть – это канал высоких частот. Средняя часть - канал средних частот. Ну и самый нижний по схеме канал – это канал низких частот.
Питается схема от 9 Вольт. На вход подается сигнал с наушников или с колонок. Если чувствительности будет не хватать, то нужно будет собрать усилительный каскад на одном транзисторе. А если чувствительность будет высока, то на вход можно поставить переменный резистор и им регулировать входной уровень.
Транзисторы можно взять любые, не обязательно КТ805, тут можно даже поставить маломощные типа ТК315, если нагрузкой будет только один светодиод. А вообще, лучше использовать составной транзистор типа КТ829.

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

Собрать цветомузыку можно навесным монтажом или на монтажной плате как это сделал я.
Настройка не нужна, собрали, и если все детали годные – все работает и мигает без проблем.

А можно подключить RGB светодиодную ленту на вход?

Конечно можно, для этого всю схему подключаем не 9 В, а к 12. Гасящий резистор при этом на 150 Ом из схемы выкидываем. Общий провод ленты подключаем к плюсу 12 В, а каналы RGB раскидываем по транзисторам. И, если, длинна вашей светодиодной ленты превышает один метр, то тогда потребуется установить транзисторы на радиаторы, чтобы они от перегрева не вышли из строя.

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.

Конкурс начинающих радиолюбителей
“Моя радиолюбительская конструкция”

Конкурсная конструкция начинающего радиолюбителя
“Пятиканальная светодиодная цветомузыка”

Здравствуйте уважаемые друзья и гости сайта!
Представляю вашему вниманию третью конкурсную работу (второго конкурса сайта) начинающего радиолюбителя. Автор конструкции: Морозас Игорь Анатольевич :

Пятиканальная светодиодная цветомузыка

Здравствуйте радиолюбители!

Как и у многих новичков основная проблема была с чего начать, какой будет мое первое изделие. Начал с того, чтобы я хотел приобрести домой в первую очередь. Первое – это цветомузыка, второе – это высококачественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах вроде как избитый вариант, решил собрать цветомузыку для светодиодных RGB лент. Предоставляю Вам первую свою работу.

Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал –белый фоновый). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе необходим усилитель сигнала не высокой мощности. Автор предлагает применить усилитель с компьютерных колонок. Я пошел из сложного, собрать схему усилителя по даташиту на микросхеме ТДА2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Прилежно перечерчиваю все схемы в программе sPLAN 7.0

Рис.1 Схема цветомузыки с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, напряжением 16-25v. Где необходимо соблюдать полярность стоит знак «+», в остальных случаях изменение полярности не влияет на мигание светодиодов. По крайне мере я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.

В схеме усилителя микросхему обязательно надо ставить на радиатор не менее 100см2. Конденсаторы электролитические напряжением 16-25v. Конденсаторы С8,С9,С12 пленочные, напряжением 63v. Резисторы R6,R7 мощностью 1 Вт, остальные 0,25Вт. Переменный резистор R0- сдвоенный, сопротивлением 10-50 ком.

Блок питания я взял заводской импульсный мощностью 100Вт, 2х12v, 7А

В выходной день как и полагается поездка на радио рынок для приобретения радиодеталей. Следующая задача нарисовать печатную плату. Для этого выбрал программу Sprint-Layout 6.0. Её советуют радиоспециалисты для начинающих. Изучается она легко, я в этом убедился.

Рис 2. Плата цветомузыки.

Рис 3. Плата усилителя мощности.

Платы изготавливал по ЛУТ технологии. Об этой технологии много информации в интернете. Мне нравиться, когда выглядит по заводскому, поэтому ЛУТ сделал и со стороны деталей тоже.


Рис 3,4 Сборка радиодеталей на плату

Рис 5. Проверяю работоспособность после сборки

Как всегда самое «сложное» при собирании радиосхемы – это укомплектовать все в корпус. Корпус я купил готовый в радиомагазине.


Лицевую панель я сделал таким образом. В программе Фотошоп нарисовал внешний вид лицевой панели где должны быть установлены переменные резисторы, выключатель и светодиоды по одному с каждого канала. Готовый рисунок распечатал струйным принтером на тонкой глянцевой фотобумаге.


На обезжиренную приготовленную панель с отверстиями наклеиваю столярным клеем фотобумагу:


После чего ложу панели под так называемый пресс. На сутки. В качестве пресса у меня блин от штанги на 15 кг:


Окончательная сборка:


Вот что получилось:

Приложения к статье:

(2.9 MiB, 2,736 hits)

Уважаемые друзья и гости сайта!

Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.

Некоторые предложения для тех, кто будет повторять конструкцию:
1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном – цветомузыка и качественный усилитель низкой частоты.
2. Даже если полярность включения электролитических конденсаторов в схеме цветомузыки не влияет на ее работу, наверное лучше соблюдать полярность.
3. На входе цветомузыки, наверное лучше поставить входной узел для суммирования сигналов с левого и правого каналов (). У автора, судя по схеме, на высокочастотный канал цветомузыки (синий) подается сигнал с правого канала усилителя, а на остальные каналы цветомузыки подается сигнал с левого канала усилителя, но наверное лучше подавать сигнал на все каналы с сумматора звуковых сигналов.
4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможного подключения светодиодов.

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

  • световая насыщенность света и обширный цветовой диапазон;
  • хорошая скорость;
  • малая энергоемкость.

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

  • подготовка фольгированного текстолита;
  • сверление отверстий под детали;
  • нанесение дорожек;
  • травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Светодиодная RGB-лента

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

Вывод

Известная поговорка «не боги горшки обжигают» остается актуальной и в наши дни. Разнообразный ассортимент электронных компонентов дает народным умельцам широкий простор для фантазии. Цветомузыка на светодиодах, сделанная своими руками, – это одно из проявлений безграничного творчества.

ЦМУ – цветомузыкальные устройства | Техника и Программы



А. Г. Зызюк,г. Луцк

   Предлагаю две простые схемы ЦМУ. Первая (рис.1) собрана много лет тому назад, повторялась несколькими радиолюбителями и не нуждалась в каком-либо налаживании. Схема собрана всего на шести транзисторах типа КТ315, их, конечно же, можно заменить на другие транзисторы n-p-n проводимости, например КТ301, КТ312, КТ102, КТ503 и др. Транзисторы управляют работой тиристоров, кроме того, являются фильтрами звуковых частот.



   Транзисторы VT1 и VT2 – низких частот, VT3, VT4 -средних частот и VT5, VT6 – высоких частот.

   Поскольку схема гальванически соединена с сетью, то необходимо соблюдать меры техники безопасности. Чтобы

   отделить сеть от источника музыкального сигнала, применен разделительный трансформатор. Можно использовать готовый трансформатор фабричного производства, например, выходной от лампового телевизора (выходной НЧ трансформатор). Роль первичной обмотки выполняет вторичная, чтобы получить необходимую чувствительность. Если ЦМУ подключено не к выходу УМЗЧ, а к линейному выходу магнитофона или к другому источнику сигнала с высоким выходным сопротивлением, тогда схему необходимо дополнить усилителем мощности любой конструкции, например, усилителем, изображенном на рис.2. Микросхема К174УН14 выбрана из-за простоты реализации навесным монтажом. Но в случае подключения













   ЦМУ к выходу УМЗЧ или непосредственно к громкоговорителю, усилитель мощности не нужен.

   Назначение элементов. R1 – общий уровень входного сигнала, R2, R5, R8 – соответственно регуляторы красного, желтого и зеленого цветов каналов свечения ламп. О транзисторах уже сказано, конденсаторы образуют фильтры среза в каналах ЦМУ, диоды VD1, VD3 и стабилитрон VD2, а также конденсатор С8 необходимы для запитки схемы от сети без силового трансформатора.

   Схема ЦМУ довольно проста, но работает хорошо и надежно. Несколько слов о тиристорах. Если тиристоры работают на лампы до 100 Вт, то применять теплоотводы нет никакой необходимости. Если же мощность ламп более 100 Вт, то необходимо установить теплоотводы. Кроме того, тиристоры должны быть высоковольтными, например, КУ201 (К, Л, М), КУ202 (К, Л, М, Н). В порядке алфавита

   увеличивается их допустимое рабочее напряжение.

   В качестве разделительного трансформатора можно

   использовать также

   трансформатор от “радиоточки”. Обмотка для подключения к громкоговорителю будет первичной обмоткой для ЦМУ, а обмотка, подключенная к регулятору громкости “радиоточки”, вторичной в схеме ЦМУ. Можно также использовать и трансформаторы

   выходных УМЗЧ транзисторных схем устаревших конструкций приемников, поскольку в современных конструкциях трансформаторы на выходе УМЗЧ почти не применяются.

   Вместо ламп HL1…HL3 прекрасно работают елочные гирлянды. Резистор Рдоб на входе схемы имеет то же назначение, что и резистор R5 в схеме УМЗЧ на рис.2, т.е. для предотвращения выхода из строя УМЗЧ, к которому подключают трансформаторный вход ЦМУ.

   Изготовить такое сопротивление не составляет особого труда. Достаточно приобрести проволочную спираль для электроплиток устаревшего образца и, измерив общее сопротивление спирали обычным омметром, отрезать требуемую часть этой спирали. Паять спираль очень просто: облудить ее припоем с помощью лимонной кислоты, а потом использовать обычную канифоль.

   Печатные платы показаны на рис. 3. Монтаж можно выполнить и со стороны деталей. Несколько экземпляров этой схемы были собраны таким способом, но лучший вид будет иметь схема, если детали расположить с одной стороны, а все или почти все соединения – с другой.

   Имея симисторы КУ208Г, очень легко собрать другую ЦМУ. Достаточно приобрести всего 18 деталей и разделительный трансформатор. Схема ЦМУ очень проста (рис. 4). Она трехканальная. Сигнал звуковой частоты

   поступает на вход через повышающий трансформатор Т1. Он же играет роль разделительного элемента между ЦМУ и источником звукового сигнала, одновременно повышая амплитуду (напряжение) входного сигнала до необходимого для срабатывания симисторов уровня.

   В схеме применяются простейшие пассивные фильтры: на низких частотах R3, С1; на средних частотах R5, С2 и на высоких частотах R7, С3. Резисторы R2, R4 и R6-регуляторы чувствительности каналов соответствующих им симисторов VS1, VS2, VS3. В оригинале использованы резисторы типа МЛТ 0,5 Вт тех же номиналов, что указаны на схеме. Трансформатор Т1 – выходной от ламповых приемников старого образца. Вполне подходит трансформатор от абонентского громкоговорителя (“радиоточки”). Схема будет работать и с силовым трансформатором, имеющим накальную обмотку, но лучше в этом случае найти обмотку с коэффициентом





   трансформации не более 10. Самодельный трансформатор содержит: I обмотка 300 витков ПЭЛ 0,2 мм; II обмотка – 2000 витков 0,08 мм, сердечник ШЛ 14×20.

   Вид печатной платы со стороны деталей и со стороны печатных проводников показан на рис. 5.



Цветомузыка своими руками. Различные схемы цветомузыкальных автоматов

Схема двухтонального звонка на микросхемах собран на двух микросхемах и одном транзисторе.

Схема устройства

Логические элементы D1.1—D1.3, резистор R1 и конденсатор С1 образуют переключающий генератор. При включении питания конденсатор С1 начинает заряжаться через резистор R1.

По мере заряда конденсатора повышается напряжение на его обкладке, соединенной с выводами 1, 2 логического элемента DL2. Когда оно достигнет 1,2... 1,5 В, на выходе 6 элемента D1.3 появится сигнал логической «1» (« 4 В), а на выходе 11 элемента D1.1 — сигнал логического «0» (« 0,4 В).

После этого конденсатор С1 начинает разряжаться через резистор R1 и элемент DLL . В итоге на выходе 6 элемента D1.3 будут формироваться прямоугольные импульсы напряжения. Такие же импульсы, но сдвинутые по фазе на 180°, будут на выводе 11 элемента D1.1, выполняющего роль инвертора.

Продолжительность заряда и разряда конденсатора С1, а значит, частота переключающего генератора, зависит от емкости конденсатора С1 и сопротивления резистора R1. При указанных на схеме номиналах этих элементов частота переключающего генератора составляет 0,7...0,8 Гц.

Рис. 1. Принципиальная схема двухтонального звонка на двух микросхемах К155ЛА3.

Импульсы переключающего генератора подаются на генераторы тона. Один из них выполнен на элементах D1.4, D2.2, D2.3, другой — на элементах D2.4, D2.3. Частота первого генератора — 600 Гц (ее можно изменять подбором элементов С2, R2), частота второго — 1000 Гц (эту частоту можно изменять подбором элементов СЗ, R3).

При работающем переключающем генераторе на выходе генераторов тона (вывод 6 элемента D2.3) будет периодически появляться то сигнал одного генератора, то сигнал другого. Затем эти сигналы поступают на усилитель мощности (транзистор VI) и преобразуются головкой В1 в звук. Резистор R4 необходим для ограничения тока базы транзистора.

Настройка и детали

Подстроечным резистором R5 можно подобрать нужную громкость_звучания.

Постоянные резисторы — МЛТ-0,125, подстроечный—СПЗ-1Б, конденсаторы С1—СЗ — К50-6. Логические микросхемы К155ЛАЗ можно заменить на КІЗЗЛАЗ, К158ЛАЗ, транзистор КТ603В — на,КТ608 с любым буквенным индексом. Источником питания служат четыре последовательно соединенных аккумулятора Д-0,1, батарея "3336Л или стабилизированный выпрямитель на 5 В.

У каждого настоящего радиолюбителя имеется микросхема К155ЛА3. Но обычно их считают сильно устаревшими и не могут найти им серьезного использования, так как во многих радиолюбительских сайтах и журналах обычно описаны только схемы мигалок, игрушек. В рамках этой статьи постараемся расширить радиолюбительский кругозор в рамках применения схем с использованием микросхемы К155ЛА3.

Эту схему можно использовать для зарядки мобильного телефона от прикуривателя бортовой сети автомобиля.

На вход радиолюбительской конструкции можно подавать до 23 Вольт. Вместо устаревшего транзистора П213 можно использовать более современный аналог КТ814.

Вместо диодов Д9 можно применить д18, д10. Тумблеры SA1 и SA2 используются для проверки транзисторов с прямой и обратной проводимостью.

Для того чтобы исключить перегрев фар можно установить реле времени, которое будет выключать стоп-сигналы если они горят более 40-60 секунд, время можно изменить подбором конденсатора и резистора. При отпускании и следующем нажатии педали фонари снова включаются, так что на безопасность вождения это никак не влияет

Для повышения КПД преобразователя напряжения и предотвращения сильного перегрева, в выходном каскаде схемы инвертора применены полевые транзисторы с низким сопротивлением


Сирена используется для подачи мощного и сильного звукового сигнала для привлечения внимания людей и эффективно защищает ваш оставленный и пристегнутый на короткое время байк.

Если вы хозяин дачи, виноградника или домика в деревне, то вы знаете, какой огромный ущерб могут создать мыши, крысы и другие грызуны, и какой затратной неэффективной, а иногда и опасной является борьба с грызунами стандартными способами

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

Кроме микросхемы в имеется яркий светодиод и несколько компонентов обвязки. После сборки устройство начинает работать сразу. Регулировка не требуется, кроме подстройки длительности вспышек.

Напомним, что конденсатор C1 номиналом 470 микрофарад впаиваем в схему строго с соблюдением полярности.


С помощью номинала сопротивления резистора R1 можно изменять длительность вспышки светодиода.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов. Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в виде экрана(классический вариант) или применить электрические светильники направленного действия - прожектора, фары.
Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых эффектов.

Блок усиления мощности - это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе. От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу - цирковых, театральных и эстрадных представлений этот блок управляется вручную.
Соответствено, требуется участие как минимум - одного, а максимум - группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой - либо заданной программе, то цветомузыкальная установка считается - автоматической.
Именно такого рода "цветомузыки" обычно собирают своими руками начинающие конструкторы - радиолюбители, на протяжении 50-ти последних лет.

Самая простая (и популярная) схема "цветомузыки" на тиристорах КУ202Н.


Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую "светомузыку". Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема. Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно, красный канал низких частот устойчиво моргает в ритм с ударными, средний - зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонкое - звенящее и пищащее.

Недостаток один - необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти "на полную" врубать свою "Электронику" для того, что бы добиться достаточно устойчивой работы устройства. В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот - низковольтной обмоткой на вход усилителя. Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема "цветомузыки" на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте - на три канала. По первому каналу идет самая низкочастотная составляющая сигнала - фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны - 1 мкФ, но как показала практика - их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту - примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны - 0,015 мкФ, но их емкость следует увеличить, до 0,33 - 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны - 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) - от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае - это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы - до 10 шт на канал).

Порядок сборки схемы.

О деталях приставки.
Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные – СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков. При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки, минимум - 2А. Если количество ламп на каждый канал увеличить - соответственно возрастет потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный на рабочий ток минимум - 250 мА(а лучше - больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад отрабатывает нормально, - собирают активный фильтр. Далее - проверяют снова работоспособность того, что получилось.
В итоге, после испытания имеем - реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала. Подобное занудство гарантирует безусловную работоспособность устройства после "чистовой" сборки на монтажной плате, если работа проведена без ошибок и с применением "испытанных" деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить. Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом - поможет избавиться от навесных проводов-перемычек.

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт

Схему, приведённую ниже, собирал в юности, на занятиях кружка радиоконструирования. Причём безуспешно. Возможно, микросхема К155ЛА3 всё-таки не подходит для подобного металлоискателя, возможно частота 465 кГц не самая подходящая для подобных устройств, а возможно надо было экранировать поисковую катушку как в остальных схемах раздела "Металлоискатели"

В общем получившаяся "писчалка" реагировала не только на металлы но и на руку и прочие неметаллические предметы. К тому же микросхемы 155-ой серии слишком не экономичны для переносных приборов.

Радио 1985 - 2 стр. 61. Простой металлоискатель

Простой металлоискатель

Металлоискатель, схема которого приведена на рисунке, можно собрать всего за несколько минут. Он состоит из двух практически идентичных LC-генераторов, выполненных на элементах DD1.1-DD1.4, детектора по схеме удвоения выпрямленного напряжения на диодах VD1. VD2 и высокоомных (2 кОм) головных телефонов BF1 изменение тональности звучания которых и свидетельствует о наличии под катушкой-антенной металлического предмета.

Генератор, собранный на элементах DD1.1 и DD1.2, само возбуждается на частоте резонанса последовательного колебательного контура L1C1, настроенного на частоту 465 кГц (использованы элементы фильтра ПЧ супергетеродинного приемника). Частота второго генератора (DD1.3, DD1.4) определяется индуктивностью катушки-антенны 12 (30 витков провода ПЭЛ 0,4 на оправке диаметром 200 мм) и емкостью конденсатора переменной емкости С2. позволяющего перед поиском настроить металлоискатель на обнаружение предметов определенной массы. Биения, возникшие в результате смешения колебаний обоих генераторов, детектируются диодами VD1, VD2. фильтруются конденсатором С5 и поступают на головные телефоны BF1.

Все устройство собрано на небольшой печатной плате, что позволяет при питании от плоской батареи для карманного фонаря сделать его очень компактным и удобным в обращении

Janeczek A Prosty wykrywacz melali. - Radioelektromk, 1984, № 9 стр. 5.

Примечание редакции. При повторении металлоискателя можно использовать микросхему К155ЛA3, любые высокочастотные германиевые диоды н КПЕ от радиоприемника "Альпинист".

Эта же схема более подробно рассмотрена в сборнике Адаменко М.В. "Металлоискатели" М.2006 (Скачать). Далее статья из этой книги

3.1 Простой металлоискатель на микросхеме К155ЛА3

Начинающим радиолюбителям можно рекомендовать для повторения конструкцию простого металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого столетия в различных отечественных и зарубежных специализированных изданиях. Этот металлодетектор, выполненный всего на одной микросхеме типа К155ЛА3, можно собрать за несколько минут.

Принципиальная схема

Предлагаемая конструкция представляет собой один из многочисленных вариантов ме-таллодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте (рис. 3.1). При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.

Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ, схема индикации, а также стабилизатор питающего напряжения.

В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на микросхеме IC1. Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор, выполнен на элементах IC1.3 и IC1.4.

Контур опорного генератора образован конденсатором С1 емкостью 200 пФ и катушкой L1. В контуре измерительного генератора используются конденсатор переменной емкости С2 с максимальной емкостью примерно 300 пФ, а также поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 465 кГц.


Рис. 3.1.
Принципиальная схема металлоискателя на микросхеме К155ЛА3

Выходы генераторов через развязывающие конденсаторы СЗ и С4 подключены к детектору колебаний ВЧ, выполненному на диодах D1 и D2 по схеме удвоения выпрямленного напряжения. Нагрузкой детектора являются головные телефоны BF1, на которых выделяется сигнал низкочастотной составляющей. При этом конденсатор С5 шунтирует нагрузку по высшим частотам.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты данного генератора. При этом, если вблизи катушки L2 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора. Цветной же металл уменьшает индуктивность катушки L2, а рабочую частоту генератора увеличивает.

ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов после прохождения через конденсаторы С3 и С4, подается на детектор. При этом амплитуда сигнала ВЧ изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах D1 и D2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал биений поступает на головные телефоны BF1.

Питание на микросхему IC1 подается от источника В1 напряжением 9 В через стабилизатор напряжения, образованный стабилитроном D3, балластным резистором R3 и регулирующим транзистором T1.

Детали и конструкция

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

При повторении металлодетектора можно использовать микросхему К155ЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать конденсатор настройки от переносного радиоприемника (например от радиоприемника "Альпинист"). Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 контура опорного генератора должна иметь индуктивность около 500 мкГ. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника.

Измерительная катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В этом случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет, например банку. Витки катушки наматываются внавал, после чего снимаются с каркаса и экранируются электростатическим экраном, который представляет собой незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15 мм.

При изготовлении катушки L2 нужно особенно следить за тем, чтобы не произошло - замыкание концов экранирующей ленты, поскольку в этом случае образуется коротко-замкнутый виток. В целях повышения механической прочности катушку можно пропитать эпоксидным клеем.

Для источника звуковых сигналов следует применить высокоомные головные телефоны с возможно большим сопротивлением (около 2000 Ом). Подойдет, например, широко известный телефон ТА-4 или ТОН-2.

В качестве источника питания В1 можно использовать, например, батарейку "Крона" или две батарейки типа 3336Л, соединенные последовательно.

В стабилизаторе напряжения емкость электролитического конденсатора С6 может составлять от 20 до 50 мкФ, а конденсатора С7 - от 3 300 до 68 000 пФ. Напряжение на выходе стабилизатора, равное 5 В, устанавливается подстроечным резистором R4. Такое напряжение будет поддерживаться неизменным даже при значительной разрядке батарей.

Необходимо отметить, что микросхема К155ЛАЗ рассчитана на питание от источника постоянного тока напряжением 5 В. Поэтому при желании из схемы можно исключить блок стабилизатора напряжения и использовать качестве источника питания одну батарейку типа 3336Л или аналогичную ей, что позволяет собрать компактную конструкцию. Однако разрядка этой батарейки очень быстро отразится на функциональных возможностях данного металлодетектора. Именно поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.

Следует признать, что в качестве источника питания автор использовал четыре большие круглые батарейки импортного производства, соединенные последовательно. При этом напряжение 5 В формировалось интегральным стабилизатором типа 7805.

Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются переменный конденсатор С2, выключатель S1, а также разъемы для подключения поисковой катушки L2 и головных телефонов BF1 (эти разъемы и выключатель S1 на принципиальной схеме не указаны).

Налаживание

Как и при регулировке других металлоискателей, данный прибор следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.

Сначала с помощью частотомера или осциллографа необходимо настроить рабочие частоты опорного и измерительного генераторов. Частота опорного генератора устанавливается равной примерно 465 кГц регулировкой сердечника катушки L1 и, при необходимости, подбором емкости конденсатора С1. Перед регулировкой потребуется отсоединить соответствующий вывод конденсатора С3 от диодов детектора и конденсатора С4. Далее нужно отсоединить соответствующий вывод конденсатора С4 от диодов детектора и от конденсатора С3 и регулировкой конденсатора С2 установить частоту измерительного генератора так, чтобы ее значение отличалось от частоты опорного генератора примерно на 1 кГц. После восстановления всех соединений металлоискатель готов к работе.

Порядок работы

Проведение поисковых работ с помощью рассмотренного металлодетектора не имеет каких-либо особенностей. При практическом использовании прибора следует переменным конденсатором С2 поддерживать необходимую частоту сигнала биений, которая изменяется при разряде батареи, изменении температуры окружающей среды или девиации магнитных свойств грунта.

Если в процессе работы частота сигнала в головных телефонах изменится, то это свидетельствует о наличии в зоне действия поисковой катушки L2 какого-либо металлического предмета. При приближении к некоторым металлам частота сигнала биений будет увеличиваться, а при приближении к другим - уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

Микросхема К155ЛА3 является, по сути, базовым элементом 155-ой серии интегральных микросхем. Внешне по исполнению она выполнена в 14 выводном DIP корпусе, на внешней стороне которого выполнена маркировка и ключ, позволяющий определить начало нумерации выводов (при виде сверху — от точки и против часовой стрелки).

В функциональной структуре микросхемы К155ЛА3 имеется 4 самостоятельных логических элементов . Одно лишь их объединяет, а это линии питания (общий вывод — 7, вывод 14 – положительный полюс питания) Как правило, контакты питания микросхем не изображаются на принципиальных схемах.

Каждый отдельный 2И-НЕ элемент микросхемы К155ЛА3 на схеме обозначают DD1.1, DD1.2, DD1.3, DD1.4. По правую сторону элементов находятся выходы, по левую сторону входы. Аналогом отечественной микросхемы К155ЛА3 является зарубежная микросхема SN7400, а все серия К155 аналогична зарубежной SN74.

Таблица истинности микросхемы К155ЛА3

Материал: АБС + металл + акриловые линзы. Светодиодная подсветка...

Опыты с микросхемой К155ЛА3

На макетную плату установите микросхему К155ЛА3 к выводам подсоедините питание (7 вывод минус, 14 вывод плюс 5 вольт). Для выполнения замеров лучше применить стрелочный вольтметр, имеющий сопротивление более 10 кОм на вольт. Спросите, почему нужно использовать стрелочный? Потому, что, по движению стрелки, можно определить наличие низкочастотных импульсов.

После подачи напряжения, измерьте напряжение на всех ножках К155ЛА3. При исправной микросхеме напряжение на выходных ножках (3, 6, 8 и 11) должно быть около 0,3 вольт, а на выводах (1, 2, 4, 5, 9, 10, 12, и 13) в районе 1,4 В.

Для исследования функционирования логического элемента 2И-НЕ микросхемы К155ЛА3 возьмем первый элемент. Как было сказано выше, его входом служат выводы 1 и 2, а выходом является 3. Сигналом логической 1 будет служить плюс источника питания через токоограничивающий резистор 1,5 кОм, а логическим 0 будем брать с минуса питания.

Опыт первый (рис.1): Подадим на ножку 2 логический 0 (соединим ее с минусом питания), а на ножку 1 логическую единицу (плюс питания через резистор 1,5 кОм). Замерим напряжение на выходе 3, оно должно быть около 3,5 В (напряжение лог. 1)

Вывод первый : Если на одном из входов лог.0, а на другом лог.1, то на выходе К155ЛА3 обязательно будет лог.1

Опыт второй (рис.2): Теперь подадим лог.1 на оба входа 1 и 2 и дополнительно к одному из входов (пусть будет 2) подключим перемычку, второй конец которой будет соединен с минусом питания. Подадим питание на схему и замерим напряжение на выходе.

Оно должно быть равно лог.1. Теперь уберем перемычку, и стрелка вольтметра укажет напряжение не более 0,4 вольта, что соответствует уровню лог. 0. Устанавливая и убирая перемычку можно наблюдать как «прыгает» стрелка вольтметра указывая на изменения сигнала на выходе микросхемы К155ЛА3.

Вывод второй: Сигнал лог. 0 на выходе элемента 2И-НЕ будет только в том случае, если на обоих его входах будет уровень лог.1

Следует отметить, что неподключенные входы элемента 2И-НЕ («висят в воздухе»), приводит к появлению низкого логического уровня на входе К155ЛА3.

Опыт третий (рис.3): Если соединить оба входа 1 и 2, то из элемента 2И-НЕ получится логический элемент НЕ (инвертор). Подавая на вход лог.0 на выходе будет лог.1 и наоборот.

Цветомузыкальное оформление своими руками. Различные схемы цветомузыкальных автоматов. Самодельная цветомузыка из светодиодов Цветомузыка на лампах цепь 220 вольт

В качестве излучателей используется

светодиода. Схема не требует настройки и начинает работать сразу после сборки. Чтобы изменить яркость светодиодов, вы можете выбрать номиналы резисторов. Входные цепи можно комбинировать для получения сигнала от одного источника. Любую катушку L, подобранную экспериментально, можно полностью исключить из схемы.

В данной версии цветомузыкальной схемы в качестве нагрузки используются лампы на 220 вольт. Устройство собрано на пассивных элементах в виде частотных фильтров; тиристоры КУ202 используются как управляющие триггеры. Трансформатор любой, с соотношением 1: 2 ... 1: 5.

Схема слежения управляется полупроводниковыми транзисторами. Трансформатор T1 имеет коэффициент трансформации от 1 до 1. Приблизительное сопротивление любой обмотки постоянному току составляет не менее 200 Ом. Трансформатор питания должен иметь выход 15-18 вольт.Ток нагрузки не менее 0,1 Ампер.

Практически у каждого начинающего радиолюбителя и не только возникло желание собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздники. В этой статье речь пойдет о простой цветомузыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветомузыкальных приставок.

Работа цветомузыкальных приставок ( CMP , CMU или SDU ) основана на частотном разделении спектра звукового сигнала с последующей его передачей по отдельным каналам low , middle и high частот, где каждый из каналов управляет собственным источником света, яркость которого определяется колебаниями звукового сигнала.Конечным результатом работы приставки является получение цветовой схемы, соответствующей воспроизводимой музыке.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветомузыкальных консолях используются не менее трех цветов:

Разделение частотного спектра звукового сигнала происходит с использованием LC- и RC фильтров , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1 . Фильтр нижних частот (LPF) пропускает колебания с частотой до 300 Гц, а цвет его источника света выбран красным;
2 . Mid Pass Filter (FSF) пропускает 250 - 2500 Гц, а цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) передает от 2500 Гц и выше, а цвет его источника света выбран синим.

Нет принципиальных правил выбора полосы пропускания или цвета свечения ламп, поэтому каждый радиолюбитель может использовать цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению.

2. Принципиальная схема цветомузыкального пульта.

На рисунке ниже представлена ​​схема простой четырехканальной цветомузыкальной телеприставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, который подает питание на приставку от сети переменного тока.

Аудиосигнал подается на контакты ПК, , LC, и Общие , разъем X1 , и через резисторы R1 и R2 попадает на переменный резистор R3 , который является регулятором входного уровня.От среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2 ... Применение усилителя дала возможность использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя аудиосигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входной сигнал отдельно для каждого канала, а также установить желаемую яркость светодиодов каналов.С средних выводов подстроечных резисторов аудиосигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаковыми и отличаются только RC-фильтрами.

На канал выше R7 .
Канальный полосовой фильтр, образованный конденсатором C2 и пропускающий только высокочастотный спектр звукового сигнала. Низкие и средние частоты не проходят через фильтр, так как сопротивление конденсатора для этих частот велико.

Проходя через конденсатор, высокочастотный сигнал обнаруживается диодом VD1 и подается на базу транзистора VT3 ... Отрицательное напряжение, возникающее на базе транзистора, открывает его, и группа синих светодиодов HL1 - HL6 , включенные в его коллекторную цепь, воспламеняются. И чем больше амплитуда входного сигнала, чем больше открывается транзистор, тем ярче загораются светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними подключены резисторы R8 и R9 ... Если эти резисторы отсутствуют, светодиоды могут быть повреждены.

На канал сигнал средней частоты подается от среднего вывода резистора R10 .
Канальный полосовой фильтр образован контуром С3R11С4 , который для низких и высоких частот имеет значительное сопротивление, поэтому на базе транзистора VT4 принимаются только среднечастотные колебания. Светодиоды включены в коллекторную цепь транзистора HL7 - HL12 зеленого цвета.

На канал сигнал низкой частоты подается от среднего вывода резистора R18 .
Канальный фильтр, образованный контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 принимаются только низкочастотные колебания. Канал загружен светодиодами HL19 - HL24 Red.

Для различных цветов добавлен канал цветомузыкального префикса желтый цветов.Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне, близком к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения ... Блок питания приставки состоит из трансформатора Т1 , диодного моста на диодах VD5 - VD8 , регулятора напряжения микросхемы DA1 типа КРЕН5, резистор R22 и два оксидных конденсатора C8 и C9 .

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8 и поступает на регулятор напряжения КРЕН5. Из заключения 3 На схему приставки подается стабилизированное напряжение 9В микросхемы .

Для получения выходного напряжения 9В между минусовой шиной источника питания и выводом 2 В микросхему включен резистор R22 ... Изменяя величину сопротивления этого резистора, на выходе 3 достигается желаемое выходное напряжение. микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 - 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, если только они подходят по размеру печатной платы. В авторском варианте конструкции использован отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортные.

Конденсаторы постоянной емкости могут быть любого типа и рассчитаны на рабочее напряжение не менее 16 В. Если у вас возникли трудности с приобретением конденсатора C7 емкостью 0,3 мкФ, он может состоять из двух конденсаторов емкостью 0,22 мкФ и 0,1 мкФ, соединенных параллельно.

Оксидные конденсаторы C1 и C6 должны иметь рабочее напряжение не менее 10 В, конденсатор C9 - не менее 16 В, а конденсатор C8 - не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность , поэтому при установке на макетной или печатной плате это необходимо учитывать: для конденсаторов советского производства на корпусе они обозначают положительную клемму, для современных отечественные и импортные конденсаторы указывают на отрицательную клемму.

Диоды VD1 - VD4 любые из серии D9. На корпус диода со стороны анода нанесена цветная полоска, которая определяет букву диода.

В качестве выпрямителя, собранного на диодах VD5 - VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, либо диодный мост нужно вынуть из основной платы приставки и собрать на отдельной небольшой плате .

Для самостоятельной сборки моста диоды взяты с такими же параметрами, что и у заводского моста. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 - 1N4007. Если использовать диоды из серии КД209 или 1N4001 - 1N4007, то мост можно собрать прямо со стороны печатной разводки прямо на контактных площадках платы.

Светодиоды

бывают стандартными с желтым, красным, синим и зеленым цветами свечения. На каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, соединяющая средний вывод микросхемы с отрицательной шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Для подключения приставки к источнику звука используется трехконтактный разъем jack. Кабель взят от компьютерной мыши.

Трансформатор силовой - готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12-15 В при токе нагрузки 200 мА.

Помимо статьи посмотрите первую часть видео, где показан начальный этап сборки цветомузыкальной приставки

На этом первая часть завершена.
Если соблазн сделать цветомузыку на светодиодах , то выберите детали и обязательно проверьте исправность диодов и транзисторов, например,. А потом произведем окончательную сборку и настройку цветомузыкальной консоли.
Удачи!

Литература:
1. Андрианов И. "Дополнения к радиоприемникам".
2. Радио 1990 №8, Сергеев Б. Простые цветомузыкальные приставки.
3. Руководство по эксплуатации радиоконструктора «Старт».

Конструктивно любая цветомузыкальная (светомузыкальная) инсталляция состоит из трех элементов.Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы - прожекторы, фары.
То есть подходят любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности представляет собой транзисторный усилитель (усилители) с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных инсталляциях, предназначенных для декорации сцены во время различных видов шоу - цирковых, театральных и эстрадных представлений, эта установка управляется вручную.
Соответственно, требуется участие хотя бы одного, а максимум - группа операторов освещения.

Если блок управления напрямую управляется музыкой, работает по любой заданной программе, то установка цветомузыки считается автоматической.
Именно такую ​​«цветомузыку» начинающие дизайнеры-радиолюбители обычно собирают своими руками на протяжении последних 50 лет.

Самая простая (и самая популярная) схема «цветомузыки» на тиристорах КУ202Н.


Это наиболее простая и, пожалуй, самая популярная схема цветомузыкального пульта на основе тиристоров.
Тридцать лет назад я впервые увидел вблизи полноценно работающую «светомузыку». Его собрал мой одноклассник с помощью моего старшего брата.Это была именно такая схема. Несомненное преимущество - простота, с достаточно четким разделением режимов работы всех трех каналов. Лампы при этом не мигают, красный канал низких частот постоянно мигает в ритме с перкуссией, средний - зеленый отвечает в диапазоне человеческого голоса, высокочастотный синий отвечает на все остальное еле уловимое - звон и писк.

Недостаток только один - требуется предусилитель мощностью 1-2 Вт. Моему другу пришлось почти полностью включить свою «Электронику», чтобы добиться достаточно стабильной работы устройства.В качестве входного трансформатора использовался понижающий трансформатор от радиоточки. Вместо этого можно использовать любой малогабаритный сетевой транзистор нисходящего потока. Например, от 220 до 12 вольт. Только нужно подключить наоборот - низковольтной обмоткой на вход усилителя. Любые резисторы, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыка» на тиристорах КУ202Н, с активными фильтрами частоты и усилителем тока.

Схема рассчитана на работу от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку изолирующего трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры через резисторы R1, R2, R3, регулирующие его уровень.
Отдельная регулировка необходима для качественной работы устройства путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте - на три канала. Первый канал является самой низкочастотной составляющей сигнала - фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается подстроечным резистором R9. Номиналы конденсаторов С2 и С4 на схеме указаны - 1 мкФ, но как показала практика, их емкость следует увеличить, как минимум, до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту - примерно от 500 до 2000 Гц.Фильтр регулируется с помощью подстроечного резистора R15. Номиналы конденсаторов C5 и C7 на схеме указаны как 0,015 мкФ, но их емкость следует увеличить до 0,33 - 0,47 мкФ.

Все, что выше 1500 (до 5000) Гц, проходит через третий, высокочастотный канал. Фильтр настраивается подстроечным резистором R22. На схеме указаны номиналы конденсаторов С8 и С10 - 1000пФ, но их емкость следует увеличить до 0,01 мкФ.

Далее сигналы каждого канала отдельно детектируются (используются германиевые транзисторы серии d9), усиливаются и поступают на оконечный каскад.
Завершающий каскад выполнен на мощных транзисторах или тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависит от фантазии конструктора, а начинка (лампы, светодиоды) - от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220В, 60Вт (при установке тиристоров на радиаторы - до 10 шт. На канал).

Схема заказа сборки.

По поводу реквизитов приставки. Транзисторы
КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим усилением не менее 50. Постоянные резисторы - МЛТ-0,5, переменные и подстроечные - СП-1, СПО-0,5. Конденсаторы - любого типа.
Трансформатор T1 с соотношением 1: 1, поэтому можно использовать любой трансформатор с подходящим числом витков. В случае самостоятельного изготовления можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15, по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из ожидаемой мощности нагрузки, не менее 2А.Если количество ламп для каждого канала увеличится, потребление тока соответственно увеличится.
Для питания транзисторов (12В) можно использовать любой стабилизированный блок питания, рассчитанный на рабочий ток не менее 250 мА (а лучше, больше).

Во-первых, каждый цветомузыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, собран активный фильтр. Затем они снова проверяют работоспособность произошедшего.
В итоге после тестирования у нас действительно рабочий канал.

Аналогично необходимо собрать и перестроить все три канала. Такая кропотливость гарантирует безоговорочную работоспособность устройства после «окончательной» сборки на плате, если работа была проведена без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатной разводки (для печатной платы с односторонней фольгой).Если вы используете конденсатор большего размера в канале с самой низкой частотой, расстояния между отверстиями и проводниками придется изменить. Использование печатной платы с двусторонней фольгой может быть более технологичным вариантом - это поможет избавиться от накладных проводов-перемычек.

Использование любых материалов на данной странице разрешено при наличии ссылки на сайт

Эта простейшая легкая музыка содержит только один элемент. Да, совершенно один и ничего кроме: ни резисторов, ни транзисторов... Собрать такую ​​светомузыкальную инсталляцию за 30 минут вполне реально. Все, что вам нужно, это одно твердотельное реле.
Твердотельные реле появились на рынке сравнительно недавно и уже уверенно завоевали рынок электроники. Это понятно, приведу основные достоинства.

  • - Быстродействие.
  • - Гальваническая развязка.
  • - Тихо по сравнению с обычным реле.
  • - Детектор пересечения нуля.
Есть еще много преимуществ, я привел лишь некоторые.
Твердотельное реле, по сути, кроме названия, не имеет ничего общего с механическим реле, которое каждый обычно представляет себе, впервые слыша это название. Это обычный симисторный переключатель со схемами управления и развязки.
Это чудо стоит очень недорого и его легко купить на нашем любимом aliexpress.com

На радиорынке представлено множество различных конструкций реле: маленькие и большие, мощные и маломощные. Взял вот такую:
Во-первых, винтовые клеммы для подключения.Во-вторых, он может переключать нагрузку с напряжением 24-380 В и током до 60 А. Я, конечно, слишком много взял для других целей. Для управления гирляндой достаточно взять от 2 А. В-третьих, управляющее напряжение от 3 до 32 вольт, импульсное. Что и нужно, так как мы будем управлять реле напрямую звуком, подаваемым с выхода усилителя низкой частоты.

Светомузыкальная схема


В обрыв цепи лампы или гирлянды включено твердотельное реле.А звук из динамика поступает на вход твердотельного реле. Схема не может быть проще. Главное, не перепутать выводы. Теперь, как только в динамике заиграет музыка, гирлянда сразу же начнет мигать в такт музыке.
Снимаем выход с усилителя с любого канала, левого или правого. Можно подключить между выходами, чтобы гирлянда мигала в стереоэффекте. Если есть выход на сабвуфер, можно к нему подключиться. Или взять две гирлянды и два реле и подключать к разным каналам.Вариантов очень много, выбирайте любой.


Добавил в схему для переключения парк тумблеров. Первый тумблер на схеме, чтобы можно было просто включить гирлянду в обычном режиме. А второй - отключить влияние на него музыки.
Благодаря гальванической развязке высокое сетевое напряжение надежно изолировано и не проходит через динамик и усилитель.
Взял пластиковую емкость, поставил туда розетки для подключения нагрузки. Сделал отверстия для тумблеров и подключил всю систему.

Пошаговая сборка простой конструкции светодиодной цветомузыки с сопутствующим изучением радиолюбительских программ.

Доброго времени суток уважаемые радиолюбители!
Добро пожаловать на сайт «

»

Собираем светодиодную светомузыку (цветомузыка).
Часть 1.

В сегодняшнем классе в Начинающей радиолюбительской школе мы начнем собирать LED light music ... На этом уроке мы не только собираем свет и музыку, но и разучиваем очередную радиолюбительскую программу. «Cadsoft Eagle» - простой, но в то же время мощный комплексный инструмент для разработки печатных плат и мы научимся делать печатные платы с использованием пленочного фоторезиста. Сегодня мы выберем схему, посмотрим, как она работает, и подберем детали.

Светомузыкальные (цветомузыкальные) аппараты были очень популярны во времена Советского Союза. В основном они были трехцветными (красный, зеленый или желто-синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, в магазинах стоили более 2 рублей, т.е. были довольно дороги) и простейшие входные звуковые фильтры на катушках, намотанных на отрезки ферритовых стержней от радиоприемников. Выполнялись они в основном в двух вариантах - в виде трехцветных точечных светильников на лампах освещения 220 вольт, либо специальный корпус, выполненный в виде короба, где внутри располагалось по количеству лампочек каждого цвета, и спереди Коробка закрывалась матовым стеклом, что давало возможность получить причудливое легкое сопровождение музыки. Также для экрана использовалось обычное стекло, а поверх него были наклеены небольшие фрагменты автомобильного стекла для лучшего рассеивания света.Это было такое тяжелое детство. Но сегодня, в эпоху развития непонятного капитализма в нашей стране, есть возможность собрать светомузыкальный прибор на любой вкус, что мы и сделаем.

Возьмем за основу светодиодную светомузыкальную схему опубликованную на сайте:

Мы добавим к этой диаграмме еще два элемента:

один. . Поскольку на входе у нас будет стереосигнал, и чтобы не терять звук с какого-то канала или не соединять два канала напрямую друг с другом, воспользуемся вот такой входной нодой (взятой из другой светомузыкальной схемы):

2. Источник питания устройства ... Дополним светомузыкальную схему блоком питания на стабилизаторе микросхемы КР142ЕН8:

Вот примерно следующий набор деталей, которые мы должны собрать:

светодиода для этого устройства могут использоваться любого типа, но всегда сверхъяркие и разного цвета свечения. Я буду использовать сверхъяркие узконаправленные светодиоды, которые направляют свет на потолок. Вы, конечно, можете использовать другую версию светового отображения звукового сигнала и использовать другой тип светодиода:

Как работает эта схема ... Стереосигнал от источника звука поступает во входной узел, который суммирует сигналы из левого и правого каналов и подает его на переменные сопротивления R6, R7, R8, которые регулируют уровень сигнала для каждого канала. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, которые различаются только номиналами конденсаторов. Смысл этих фильтров в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая ненужный частотный диапазон звукового сигнала сверху и снизу.Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний - 500-2000 Гц, нижний - 1500-5000 Гц. С помощью подстроечных резисторов R5, R12 и R16 можно сместить полосу пропускания в любую сторону. Если вы хотите получить другие полосы пропускания сигнала фильтра, вы можете поэкспериментировать со значениями конденсаторов, включенных в фильтры. Далее сигналы с фильтров поступают на микросхемы A1-A3 - LM3915. Что это за микросхемы.

Микросхемы

LM3914, LM3915 и LM3916 от National Semiconductors позволяют создавать светодиодные индикаторы с разными характеристиками - линейными, расширенными линейными, логарифмическими, специальными для управления аудиосигналом.В этом случае LM3914 соответствует линейной шкале, LM3915 - логарифмической шкале, а LM3916 - специальной шкале. Используем микросхемы LM3915 - с логарифмической шкалой управления звуковым сигналом.

Начальная страница листа данных микросхемы:

(327,0 KiB, 4,279 просмотров)

В общем, советую, столкнувшись с новым, неизвестным радиокомпонентом, поискать его даташит в интернете и изучить его, тем более, что есть еще даташиты с переводом на русский язык.

Например, что мы можем почерпнуть из первого листа даташита LM3915 (даже при минимальном знании английского языка, а в крайнем случае используя словарь):
- эта микросхема представляет собой аналоговый индикатор уровня сигнала с логарифмической шкалой отображения и шаг 3 дБ;
- можно подключить как светодиоды, так и ЖК-индикаторы;
- индикация может осуществляться в двух режимах: «точка» и «столбец»;
- максимальный выходной ток для каждого светодиода - 30 мА;
и т.д…

Кстати, чем отличаются «точка» от «столбца».В режиме «точка» при включении следующего светодиода предыдущий гаснет, а в режиме «полоса» предыдущие светодиоды не гаснут. Для перехода в «точечный» режим достаточно отсоединить вывод 9 микросхемы от «+» питания или подключить к «массе». Кстати, на этих микросхемах можно собрать очень полезные и интересные схемы.

Продолжим. Поскольку на входы микросхем подается переменное напряжение, световой столб светодиодов будет иметь неравномерную яркость, т.е.е. при повышении уровня входного сигнала не только загорятся следующие светодиоды, но и изменится яркость их свечения. Ниже представлена ​​таблица порога включения каждого светодиода для разных микросхем в вольтах и ​​децибелах:

Характеристики и распиновка транзистора КТ315:

На этом завершается первая часть урока по сборке светодиодной светомузыки и начинается сборка деталей. В следующей части урока мы изучим программу проектирования печатных плат Cadsoft Eagle и изготовим печатную плату для нашего устройства с использованием пленочного фоторезиста.

Схем цветомузыкальных устройств на светодиодах. Самодельная цветомузыка из светодиодов

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя и не только в свое время было желание собрать цветомузыку. Что это, я думаю, всем известно - проще говоря, это создание визуальных эффектов, которые меняются во времени под музыку.

Та часть цветомузыки, которая излучает свет, может исполняться на мощных лампах, например в концертной инсталляции, если цветомузыка нужна для домашних дискотек, то на обычных лампах накаливания 220 вольт, а если планируется цветомузыка , например, как компьютерный моддинг, для повседневного использования это можно делать на светодиодах.

В последнее время с появлением в продаже светодиодных лент все чаще используются цветомузыкальные консоли с использованием таких светодиодных лент. В любом случае для сборки цветных музыкальных инсталляций (сокращенно CMU) необходим источник сигнала, которым может быть микрофон с собранными несколькими каскадами усилителя.

Также сигнал может сниматься с линейных выходов, звуковой карты компьютера, с выхода мп3 плеера и т. Д., В этом случае также потребуется усилитель, например, два каскада на транзисторах, для этого I использовал транзисторы КТ3102.Схема предусилителя показана на следующем рисунке:

Предварительный усилитель - схема

Ниже представлена ​​схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (вверху). В этой схеме светодиод мигает под басом (басом). Для согласования уровня сигнала в цветомузыкальной схеме предусмотрен переменный резистор R6.

Существуют более простые схемы цветомузыки, которые может собрать любой новичок, на 1 транзисторе, к тому же они не нуждаются в предусилителе, одна из этих схем представлена ​​на картинке ниже:

Цветомузыка на транзисторе

Распиновка Jack 3.5 показан на следующем рисунке:

Если по каким-либо причинам невозможно собрать предусилитель на транзисторах, можно заменить его трансформатором, включенным в качестве повышающего. Такой трансформатор должен выдавать на обмотках напряжения 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается к источнику звука, например, магнитоле, параллельно с динамиком, при этом усилитель должен выдавать мощность не менее 3-5 Вт. К цветомузыкальному входу подключается обмотка с большим количеством витков.

Конечно, цветомузыка не только одноканальная, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает, воспроизводя частоты своего диапазона. В этом случае частотный диапазон задается с помощью фильтров. На следующей схеме трехканальная цветомузыка (которую он сам недавно собрал), конденсаторы используются в качестве фильтров:

Если мы хотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме нужно убрать токоограничивающие резисторы R1, R2, R3.Если используется лента RGB или светодиод, то это нужно делать с общим анодом. Если вы планируете подключать светодиодные ленты большой длины, то для управления лентой следует использовать мощные транзисторы, установленные на радиаторах.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно следует поднять блок питания в цепи до 12 Вольт, причем питание должно быть стабилизировано.

Тиристоры в цветомузыке

Пока что в статье говорилось только о цветомузыкальных устройствах на светодиодах.Если возникнет необходимость собрать ЦМУ на лампах накаливания, то для регулирования яркости ламп потребуется использовать тиристоры. Что вообще такое тиристор? Это трехэлектродное полупроводниковое устройство, которое имеет соответственно анод , катод и управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, если вы планируете использовать их с мощной нагрузкой, также необходимо установить на радиатор (радиатор).Как видно на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто оснащены фланцем с отверстием.

Одна из этих тиристорных схем показана выше. Это трехканальная цветомузыкальная схема с повышающим трансформатором на входе. В случае выбора аналогов тиристоров следует ориентироваться на максимально допустимое напряжение тиристоров, в нашем случае для КУ202Н оно составляет 400 вольт.

На рисунке показана аналогичная цветомузыкальная схема, приведенная выше, основное отличие нижней схемы в отсутствии диодного моста.Также светодиодную цветомузыку можно встроить в системный блок ... Вот такую ​​трехканальную цветомузыку с предусилителем в корпусе от сидирома собрал. В этом случае сигнал снимался со звуковой карты компьютера с помощью делителя сигналов, на выходы которого были подключены активная акустика и цветомузыка. Есть регулировка уровня сигнала, как общего, так и отдельно по каналам. Предусилитель и цветомузыка питались от 12-вольтового разъема Molex (желтый и черный провода).Предварительный усилитель и трехканальные цветомузыкальные схемы, для которых они были собраны, приведены выше. Существуют и другие светодиодные цветомузыкальные схемы, например эта, тоже трехканальная:

Цветомузыка на 3 светодиодах - схема

В этой схеме, в отличие от той, которую я собрал, в среднечастотном канале используется индуктивность. Для тех, кто хочет сначала построить что-то попроще, я даю следующую схему на 2 канала:

Если на лампах собирать цветомузыку, то придется использовать светофильтры, которые, в свою очередь, могут быть как самодельными, так и покупными.На картинке ниже показаны доступные фильтры:

Некоторые любители цветомузыкальных эффектов собирают устройства на базе микроконтроллеров. Ниже представлена ​​схема четырехканальной цветомузыки на MC AVR tiny 15:

.

Микроконтроллер Tiny 15 в этой схеме можно заменить крошечным 13V, крошечным 25V. И в конце обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по развлекательности цветомузыке на светодиодах, поскольку лампы инерционнее светодиодов.А для повторения можно порекомендовать этот

.

Конструктивно любая цветомузыкальная (светомузыкальная) инсталляция состоит из трех элементов. Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы - прожекторы, фары.
То есть подходят любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности представляет собой транзисторный усилитель (усилители) с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных инсталляциях, предназначенных для декорации сцены во время различных видов шоу - цирковых, театральных и эстрадных представлений, эта установка управляется вручную.
Соответственно, требуется участие хотя бы одного, а максимум - группа операторов освещения.

Если блок управления напрямую управляется музыкой, работает по любой заданной программе, то установка цветомузыки считается автоматической.
Именно такую ​​«цветомузыку» обычно собирают своими руками начинающие дизайнеры - радиолюбители на протяжении последних 50 лет.

Самая простая (и самая популярная) «цветомузыкальная» схема на тиристорах КУ202Н.


Это самая простая и, пожалуй, самая популярная схема цветомузыкальной приставки на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценно работающую «светомузыку». Его собрал мой одноклассник с помощью моего старшего брата. Это была именно такая схема. Несомненное преимущество - простота, с достаточно четким разделением режимов работы всех трех каналов. Лампы не мигают одновременно, красный канал низких частот постоянно мигает в ритме с перкуссией, средний - зеленый отвечает в диапазоне человеческого голоса, высокочастотный синий отвечает на все остальное еле уловимо - звон и писк .

Недостаток только один - требуется предусилитель мощностью 1-2 Вт. Моему другу пришлось включить свою «Электронику» почти «на полную», чтобы добиться достаточно стабильной работы устройства ... В качестве входного трансформатора использовался понижающий трансформатор от радиоточки. Вместо этого можно использовать любой малогабаритный сетевой транзистор нисходящего потока. Например, от 220 до 12 вольт. Только нужно подключить наоборот - низковольтной обмоткой на вход усилителя. Любые резисторы, мощностью 0.5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыка» на тиристорах КУ202Н, с активными фильтрами частоты и усилителем тока.

Схема рассчитана на работу от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку изолирующего трансформатора.С вторичной обмотки трансформатора сигнал поступает на активные фильтры через резисторы R1, R2, R3, регулирующие его уровень.
Отдельная регулировка необходима для качественной работы устройства путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте - на три канала. Первый канал является самой низкочастотной составляющей сигнала - фильтр отсекает все частоты выше 800 Гц.Фильтр регулируется с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 на схеме указаны - 1 мкФ, но как показала практика, их емкость следует увеличить, как минимум, до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту - примерно от 500 до 2000 Гц. Фильтр регулируется с помощью подстроечного резистора R15. На схеме указаны номиналы конденсаторов С5 и С7 - 0,015 мкФ, но их емкость следует увеличить, до 0.33 - 0,47 мкФ.

Все, что выше 1500 (до 5000) Гц, проходит через третий, высокочастотный канал. Фильтр настраивается подстроечным резистором R22. На схеме указаны номиналы конденсаторов С8 и С10 - 1000пФ, но их емкость следует увеличить до 0,01 мкФ.

Далее сигналы каждого канала отдельно детектируются (используются германиевые транзисторы серии d9), усиливаются и поступают на оконечный каскад.
Заключительный каскад выполнен на мощных транзисторах, либо на тиристорах.В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависит от фантазии конструктора, а начинка (лампы, светодиоды) - от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220В, 60Вт (при установке тиристоров на радиаторы - до 10 шт. На канал).

Порядок сборки схемы.

По поводу реквизитов приставки.Транзисторы
КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим усилением не менее 50. Постоянные резисторы - МЛТ-0,5, переменные и подстроечные - СП-1, СПО-0,5. Конденсаторы - любого типа.
Трансформатор T1 с соотношением 1: 1, поэтому можно использовать любой трансформатор с подходящим числом витков. В случае самостоятельного изготовления можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15, по 150-300 витков.

Диодный мост для питания тиристоров (220в) выбирается исходя из ожидаемой мощности нагрузки, не менее 2А.Если количество ламп для каждого канала увеличится, потребление тока соответственно увеличится.
Для питания транзисторов (12В) можно использовать любой стабилизированный блок питания, рассчитанный на рабочий ток не менее 250 мА (а лучше, больше).

Во-первых, каждый цветомузыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, собран активный фильтр. Затем они снова проверяют работоспособность произошедшего.
В итоге после тестирования у нас действительно рабочий канал.

Аналогично необходимо собрать и перестроить все три канала. Такая кропотливость гарантирует безоговорочную работоспособность устройства после «окончательной» сборки на плате, если работа была проведена без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатной разводки (для печатной платы с односторонней фольгой).Если вы используете конденсатор большего размера в канале с самой низкой частотой, расстояния между отверстиями и проводниками придется изменить. Использование печатной платы с двусторонней фольгой может быть более технологичным вариантом - это поможет избавиться от накладных проводов-перемычек.

Использование любых материалов на этой странице разрешено при наличии ссылки на сайт.


Иногда очень хочется устроить дома яркое световое шоу, пригласить друзей, включить музыку погромче и окунуться в атмосферу дискотеки.Обычно с музыкой и друзьями проблем не бывает, но организовать цветную музыку может быть довольно проблематично. Даже самые простые световые эффекты стоят порой приличных денег, к тому же их продают далеко не во всех магазинах. Что делать, если желание насладиться миганием огней в такт музыке не угаснет? Выход есть - самому собрать цветомузыку.

Цветомузыкальная схема


Схема проста, как валенок, содержит всего три транзистора и несколько резисторов с конденсаторами.Он содержит три фильтра для низких, средних и высоких частот, поэтому эту цветовую музыку можно назвать трехканальной. Красный светодиод загорается, когда в аудиосигнале преобладают низкие частоты, синий светодиод реагирует на средние частоты, а зеленый - на высокие. Подстроечные резисторы R4 - R6 регулируют чувствительность каждого из каналов, с их помощью выставляется необходимая яркость. Транзисторы VT1 - VT3 переключают светодиоды, здесь можно использовать любые маломощные транзисторы n-p-n, например BC547, BC337, KT3102.Вместо отдельных светодиодов для увеличения яркости можно использовать сегменты светодиодной ленты, в этом случае транзисторы должны питаться большей мощностью, например, BD139, 2N4923, KT961. На вход схемы можно подать звуковой сигнал, например, с плеера, телефона или компьютера. Однако может оказаться, что уровня аудиосигнала недостаточно для открытия транзисторов этой схемы и светодиоды будут тускло светиться. Чтобы этого не произошло, сигнал необходимо усилить, например, с помощью простого усилителя на одном транзисторе, схема которого показана ниже.

Схема усилителя


Подойдет любой маломощный транзистор, в этой схеме хорошо себя зарекомендовал отечественный КТ3102. С помощью подстроечного резистора R1 можно отрегулировать уровень сигнала, подаваемого в схему цветомузыкального сопровождения. Усилитель питается от тех же 9 - 12 вольт. На его вход можно подать даже слабый сигнал с телефона, потому что он будет усилен до нужного уровня.

Сборка простой цветомузыки

После разбора схем можно переходить непосредственно к сборке конструкции.Обе схемы можно собрать на одной плате, как это сделал я. Печатная плата имеет размеры 35х55 мм и выполнена методом ЛУТ. Несколько фото процесса:


Скачать плату:

(Скачиваний: 602)


После протравливания лишней меди просверливаются отверстия, луженые дорожки можно приступать к пайке деталей. Сначала припаиваются мелкие детали - резисторы, потом конденсаторы, транзисторы. Наконец, на плату устанавливаются массивные подстроечные резисторы.Можно использовать клеммные колодки для подключения проводов питания и звукового сигнала, тогда подключать провода будет намного удобнее. После того, как все детали спаяны, в обязательном порядке отмыть плату от флюса, прозвонить соседние дорожки на короткое замыкание.

Первое включение и настройка

Стоит подать напряжение на плату, включив амперметр в разрыв одного из проводов питания. При отсутствии сигнала на входе схема потребляет примерно 1-2 мА.Все подстроечные резисторы необходимо установить в среднее положение, после чего на вход схемы можно подать звуковой сигнал. Для этого вам следует использовать разветвитель, который подключается к разъему вашего телефона или плеера. В этом случае сигнал будет одновременно поступать как на динамики, так и на цветомузыкальную доску. С помощью R1 нужно следить за достаточной яркостью светодиодов. Затем с помощью резисторов R4 - R6 настраивается каждый канал отдельно, чтобы яркость всех светодиодов была одинаковой.После того, как схема настроена, вместо отдельных светодиодов можно подключить яркие светодиодные ленты, включить музыку погромче и наслаждаться проделанной работой. Удачной сборки!

Мы все время от времени хотим отдыхать. Иногда хочется грустить или испытать другие эмоции. Самый простой и эффективный способ добиться желаемого результата - послушать музыку. Но одной музыки часто бывает недостаточно - нужна визуализация звукового потока, спецэффекты. Другими словами, нам нужна цветная музыка (или светомузыка, как ее иногда называют).Но где взять, если такое оборудование в специализированных магазинах стоит недешево? Конечно, сделай сам. Все, что для этого понадобится - компьютер (или отдельный блок питания), несколько метров светодиодной ленты RGB с потребляемой мощностью 12 В, плата прототипа USB (AVR-USB-MEGA16, пожалуй, самый дешевый и простой вариант), так как а так же принципиальная схема, что и где подключать.

Немного о ленте

Перед тем, как перейти к самой работе, необходимо определиться, что именно это за светодиодная лента на 12В.И это простое, но в то же время очень гениальное изобретение.

Светодиоды

известны не один десяток лет, но благодаря инновационным разработкам они стали поистине универсальным решением многих проблем в области электроники. Их теперь используют повсеместно - как индикаторы в бытовой технике, самостоятельно в виде энергосберегающей лампы, в космической отрасли, а также в области спецэффектов. К последнему относится цветомузыка. Когда три типа светодиодов - красный, зеленый и синий объединяются на одной полосе, в результате получается светодиодная лента RGB.Современные светодиоды RGB имеют миниатюрный контроллер. Это позволяет им излучать все три цвета.

Особенностью этой ленты является то, что все диоды сгруппированы и соединены в общую цепь. управляется общим контроллером (также может быть компьютер, если он подключен по USB, или специальный блок питания с панелью управления для автономных модификаций). Все это позволяет создать практически бесконечную ленту с минимумом проводов. Его толщина может достигать буквально нескольких миллиметров (если не брать во внимание варианты с резиновой или силиконовой защитой от физических повреждений, влаги и температуры).До изобретения этого типа микроконтроллера простейшая модель имела не менее трех проводов. И чем выше функционал таких гирлянд, тем больше было проводов. В западной культуре фраза «распутать гирлянду» давно стала нарицательным для всех долгих, утомительных и крайне запутанных дел. И теперь это перестало быть проблемой (еще и потому, что светодиодная лента предусмотрительно наматывается на специальный небольшой барабан).

Что нам нужно?

Сделай сам цветомузыка из ленты GE60RGB2811C

Идеально для организации цветомузыки своими руками готовая светодиодная лента с питанием от USB-порта компьютера.Все, что нам нужно, это загрузить необходимое приложение для того же компьютера, настроить ассоциации файлов с желаемым аудиоплеером и наслаждаться результатом. Но это если нам очень повезет, и если у нас будут деньги, чтобы все это купить. В остальном все выглядит немного сложнее.

В продаже магазинов электроники есть светодиодные ленты разной длины и мощности, но нам нужно только 12В. Оптимальный вариант для подключения к компьютеру по USB. Так, например, вы можете найти модель GE60RGB2811C, которая представляет собой серию из 300 светодиодов RGB.Одно из преимуществ любой такой ленты в том, что ее можно разрезать как угодно - любой длины. Все, что нужно после этого, - это соединить контакты, чтобы электрическая цепь не была разомкнутой, а цепь была цельной (это необходимо сделать).

Схема настройки цветомузыки

Нам также может понадобиться макетная плата для USB-подключения. Самым популярным, дешевым, но функциональным вариантом подключения является модель AVR-USB-MEGA16 для USB 1.1. Эта версия USB считается несколько устаревшей.передает сигнал на светодиоды со скоростью 8 миллисекунд, что слишком медленно для современных технологий, но поскольку человеческий глаз воспринимает эту скорость как «мгновение ока», то для нас она вполне подходит.

Если опустить большинство самых сложных технических тонкостей и нюансов, то все, что от нас требует схема такого подключения - это взять ленту необходимой длины, освободить и зачистить контакты с одной стороны, соединить и припаять их к вывод на макетной плате (символы указаны на самой плате, какой разъем и для чего он нужен) и собственно все.Для полной длины ленты 12 В может не хватить мощности, поэтому вы можете запитать их от старого компьютерного блока питания (для этого потребуется параллельное соединение) или просто разрезать ленту. Звук с этой опцией будет воспроизводиться через динамики компьютера. Тем, кто особенно разбирается в электронике, мы можем порекомендовать подключить микрофонный усилитель и небольшой «динамик-зуммер» непосредственно к AVR-USB-MEGA16.

Схема крепления ленточных контактов к USB кабелю от смартфона

Если эту плату достать не удалось, то в самом крайнем случае подключение можно произвести через USB-кабель LED RGB ленты 12v от смартфона или планшета (Схема настройки цветомузыки своими руками это позволяет).Важно только убедиться, что шнур будет давать необходимые 5 Вт мощности. По окончании всех этих манипуляций устанавливаем программу SLP (или записываем все шаги в txt файл, если знания в программировании позволяют и схема и алгоритм всех действий понятны), выбираем нужный режим (по количеству диоды), и наслаждаемся работой сделанной своими руками.

Выход

Цветная музыка не обязательна, но она делает нашу жизнь намного интереснее, и не только потому, что теперь мы можем смотреть на мигающие цветные огни, которые загораются и гаснут в такт нашей любимой мелодии.Нет, мы говорим о другом. Сделав что-то подобное своими руками, а не купив в магазине, каждый ощутит прилив сил от присущего каждому мастеру и творцу удовлетворения и осознания того, что он тоже чего-то стоит. А по сути цветомузыка установлена, моргает и радует глаз минимальными затратами и максимумом удовольствия - а что еще нужно? ..


Освещение на кухне малогабаритной квартиры
Подбираем лампы для зеркал, возможные варианты
Самолетная люстра для детской комнаты

Почти все цветомузыкальные устройства достаточной мощности предназначены для использования обычных ламп накаливания.В Интернете есть схемы CMU и на светодиодах, но обычно они находятся под светодиодами малой мощности. Как подключить к такому устройству светодиоды мощностью 50-100 ватт? Можно взять за основу одну очень удачную цветомузыкальную схему (к тому же с управлением звуком через микрофон) и немного изменить выходную часть - для получения желаемого результата.

Схема ЦМУ для мощных светодиодов


Принципиальная схема ЦМУ на 220В
Принципиальная схема ЦМУ на 12В

Питание входной части частотной обработки выполнено на куске универсальной платы.Трансформатор снимается с какого-то радио. Он идеален, потому что он симметричен и имеет обмотки 10 В. Тиристоры ВТ151 / 600 использовались как мощные переключатели, с запасом, чтобы они не перегорели от больших токов.

Схема может быть сделана полностью изолированной от сети, если использовать исполнительную часть на симисторах и оптопарах.

При тестировании вместо светодиодов временно установить резисторы номинальным сопротивлением и мощностью от 10 Вт.

ЦМУ со светодиодной лентой 12 В

Если вы хотите использовать светодиодные ленты 12 В постоянного тока в ЦБ, то вы можете запитать всю схему теми же 12 В от импульсного сетевого драйвера и собрать выходную часть, используя полевые транзисторы.

Вариант схемы показан выше. Здесь резистор R2 устанавливает ограничение тока светодиодной ленты (или мощного одиночного светодиода).

Кстати, при установке отдельных мощных светодиодов, например, на 100 Вт (32 В при 3 А) - подайте напряжение питания с драйвера через светодиод на сток полевого транзистора (убедившись, что согласно паспорту, что он может выдерживать такие параметры U / I), и указанным установите требуемый уровень тока над резистором.

Корпус сделан из дерева (легче найти материал и легче обращаться). Отверстия для светильников просверливаются крупными фрезами. Естественно, на передней панели есть все необходимые ручки для регулировки уровней сигнала и каналов HF-MF-LF и кнопка включения.

Как сделать цветомузыку на светодиодах своими руками. Как самостоятельно сделать цветомузыку на светодиодах? Как сделать экран для светодиодной светомузыки

Ниже приведены принципиальные схемы и статьи на тему «цветомузыка» на сайте по радиоэлектронике и радиолюбительском сайте.

Что такое «цветомузыка» и где она применяется, принципиальные схемы самодельных устройств, относящиеся к термину «цветомузыка».

Предлагаю две простые схемы ЦМУ. Первый был собран много лет назад, повторен несколькими радиолюбителями и в настройке не нуждался. Схема собрана всего на шести транзисторах типа КТ315, их, конечно, можно заменить другими ... Описана простая, легко воспроизводимая цветомузыкальная установка на симметричных тиристорах и лампах накаливания, которые можно использовать для освещения зал или танцпол, ведь скоро лето! Говорят о цветомузыке... Данная музыкальная консоль имеет относительно высокую мощность осветительных ламп, а именно: в каждом канале можно использовать лампы, рассчитанные на напряжение 220 В (одна и более), либо низковольтные, соединенные гирляндами по 220 В. Суммарная мощность ... Схема простой цветомузыкальной приставки для работы с ламповым радиоприемником, усилителем басов или магнитофоном. Он содержит минимум деталей и несложен в сборке, хороший вариант для начинающих радиолюбителей. Подключите его ко вторичной обмотке выходного трансформатора. Используется для питания... Цветомузыкальная схема, принцип работы установки основан на разделении спектра звукового сигнала по частотам. Чтобы добиться большего разнообразия и богатства цветового рисунка, вместо широко распространенной трехцветной системы используется четырехцветная система (красный, желтый, синий и фиолетовый) ... сопровождение популярных номеров. В этом случае в проекторы с цветными светофильтрами целесообразно монтировать мощные лампы накаливания, направляя их ... Установка с импульсным регулированием тиристоров обеспечивает сходимость динамических диапазонов яркости свечения ламп и яркости свечения ламп. уровень звукового сигнала, а также получение каналов компенсации света без использования специальных электронных устройств.Мощность каждого из трех основных каналов ... Самодельная цветомузыка на симисторах, схема и описание деталей для самостоятельного изготовления. Симисторы представляют собой симметричные тиристоры, которые работают при любой полярности напряжения на аноде. Применяются в бытовых диммерах СРП-0,2-1. Установка - трехканальная. На его вход аудиосигнал подается через повышающий трансформатор Т1, который также выполняет функции ... Хочу представить вашему вниманию цветомузыкальную приставку, собранную на двух синхронных двоичных счетчиках-делителях ( каждый счетчик основан на четырех D-триггерах), это тоже микросхема К561ИЕ10.Такая конструкция легко доступна для повторения, микросхему К561ИЕ10 еще можно купить в радиомагазине, а радиолюбители наверняка найдут ее в наличии ... Предлагаемые простые устройства предназначены для создания световых эффектов на дискотеках и во время различных развлекательных мероприятий. Генерируемые ими сигналы могут управлять несколькими осветительными приборами, переключая их почти случайным образом. При условии ... Пик популярности цветомузыкальных инсталляций приходится на 80-е годы прошлого века, сейчас о них как-то почти забыли.И все же время не стоит на месте, и появляются новые технологии, способные возродить «цветомузыку» в новом виде. Вот, например, трехцветные светодиодные ленты RGB или гирлянды ... Приведена схема простой самодельной трехканальной цветомузыкальной инсталляции с микрофоном для реагирования на звук в комнате. Устройство «подключается» к акустическому оборудованию, то есть вместо разъема на входе микрофон, и он воспринимает музыку прямо в комнате, где она находится ... В качестве экран для цветомузыкальной инсталляции.Преимущество светодиодной ленты RGB в том, что ее можно расположить как угодно, либо под матовым экраном, либо, например, повесить как гирлянду на елку. Схема цветомузыкальной инсталляции ... Это устройство представляет собой типичную аналоговую светомузыкальную приставку, подобную тем, которые были очень популярны в 80-х и 90-х годах и незаслуженно забыты сегодня. Входной сигнал через отдельный трансформатор поступает на четыре активных фильтра, разделяя сигнал на четыре ... Принципиальная схема самодельной цветомузыки на три канала, она основана на декодерах тона LM567, для переключения используются оптопереключатели S202S02.Пик популярности цветомузыкальных инсталляций приходится на 80-е годы прошлого века. Теперь о них как-то почти забыли. И все же, времени не стоит ... Схема светомузыки на светодиодах, простая конструкция на микросхемах К561ИЕ16, К176ИЕ4 для начинающих радиолюбителей. В большинстве случаев светомузыкальные инсталляции строятся на основе фильтров, разделяющих входной аудиосигнал на несколько полос. Тогда на выходе каждой из полос по клавише ... Интересное самодельное устройство, меняющее цвет светодиодов по соотношению частотных составляющих звукового сигнала.Это устройство не является полностью цветомузыкальной инсталляцией, потому что работает совершенно по-другому. Цветомузыкальная инсталляция у входа ... Добрый день, уважаемые радиолюбители. Эта статья появилась благодаря множеству вопросов об ионофонах разных типов, присланных мне после публикации серии статей на эту тему. Особенно часто возникают вопросы, связанные с ламповыми ионофонами, их усовершенствованием и дальнейшим развитием ... В радиолюбительской литературе широко представлены различные варианты светодинамических установок (СДУ).По большей части их можно разделить по принципу действия на две разные группы: это переключатели для гирлянд (огней), работающие от тактового генератора по определенной программе ... Добрый день уважаемые радиолюбители. Сегодня я хотел бы продолжить небольшую серию статей, посвященную ионофонам, отвечая на многочисленные запросы и вопросы, которые возникли после публикации предыдущих статей по этой теме. Предлагаемая версия ионофона, по сути, является более мощной версией...

простая схема цветомузыки на лампах 220в

Все знают и почти все собирают этот аппарат мерцающий и мигающий под музыку цвета музыки. В Интернете многие ищут цветомузыкальные схемы под разные запросы и везде они разные. Вашему вниманию представляю схему ниже, внешний вид которой вы видите на картинках. Так вот, схема рабочего цветомузыка на 220 Вольт на теристорах

Простая схема цветомузыки


Для этого нужен минимум деталей.

Покупаем цветные лампы накаливания 220В
Учитывая, что выходной каскад цветомузыки выполнен на тиристорах, он имеет большую мощность. Если тиристоры разместить на радиаторах, то каждый канал может быть нагружен по 1000 Вт. Но для дома вполне хватит ламп на 60-100 ватт.

Чертеж печатной платы светомузыкальной

Я не использовал технологию лазерной глажки для такого простого рисунка доски. Я просто распечатал зеркальное изображение и наложил его на фольгу.


Чтобы бумага не двигалась, фиксируем скотчем или чем-то еще фиксируем и накерниваем места будущих дырок

Нарисуйте сами дорожки нитрокраской


В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.

А смотрим полностью распаянную плату


Прикрепляем патроны к алюминиевому уголку



Дополнительно фото прислали

В этой статье мы поговорим о цветомузыке.Наверное, у каждого начинающего радиолюбителя и не только в свое время было желание собрать цветомузыку. Что это, я думаю, всем известно - проще говоря, это создание визуальных эффектов, которые меняются во времени под музыку.

Та часть цветомузыки, которая излучает свет, может исполняться на мощных лампах, например в концертной инсталляции, если цветомузыка нужна для домашних дискотек, то на обычных лампах накаливания 220 вольт, а если планируется цветомузыка , например, как компьютерный моддинг, для повседневного использования это можно делать на светодиодах.

В последнее время, с появлением на рынке светодиодных лент, все чаще используются цветомузыкальные консоли, в которых используются такие светодиодные ленты. В любом случае для сборки цветных музыкальных инсталляций (сокращенно CMU) необходим источник сигнала, которым может быть микрофон с собранными несколькими каскадами усилителя.

Также сигнал можно снимать с линейного выхода устройства, звуковой карты компьютера, с выхода мп3 плеера и т. Д., В этом случае вам также понадобится усилитель, например, двухкаскадный. на транзисторах, для этой цели я использовал транзисторы КТ3102.Схема предусилителя показана на следующем рисунке:

Предварительный усилитель - схема

Ниже представлена ​​схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (вверху). В этой схеме светодиод мигает под басом (басом). Для согласования уровня сигнала в цветомузыкальной схеме предусмотрен переменный резистор R6.

Существуют и более простые цветомузыкальные схемы, которые любой новичок может собрать на 1 транзисторе, к тому же для них не нужен предусилитель, одна из этих схем представлена ​​на картинке ниже:

Цветомузыка на транзисторе

Распиновка Jack 3.5 показан на следующем рисунке:

Если по каким-либо причинам невозможно собрать предусилитель на транзисторах, можно заменить его трансформатором, подключенным в качестве повышающего. Такой трансформатор должен выдавать на обмотках напряжения 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается к источнику звука, например, магнитоле, параллельно динамику, при этом усилитель должен выдавать мощность не менее 3-5 Вт. К цветомузыкальному входу подключается обмотка с большим количеством витков.

Конечно, цветомузыка не только одноканальная, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает, воспроизводя частоты своего диапазона. В этом случае частотный диапазон задается с помощью фильтров. На следующей схеме трехканальная цветомузыка (которую он сам недавно собрал), конденсаторы используются в качестве фильтров:

Если мы хотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме нужно убрать токоограничивающие резисторы R1, R2, R3.Если используется лента RGB или светодиод, то это нужно делать с общим анодом. Если вы планируете подключать длинные светодиодные ленты, то для управления лентой следует использовать мощные транзисторы, установленные на радиаторах.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно следует поднять блок питания в цепи до 12 Вольт, причем питание должно быть стабилизировано.

Тиристоры в цветомузыке

Пока что в статье говорилось только о цветомузыкальных устройствах на светодиодах.Если возникнет необходимость собрать ЦМУ на лампах накаливания, то для регулирования яркости ламп потребуется использовать тиристоры. Что вообще такое тиристор? Это трехэлектродное полупроводниковое устройство, которое имеет соответственно анод , катод и управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, если вы планируете использовать их с мощной нагрузкой, также необходимо установить на радиатор (радиатор).Как видно на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто оснащены фланцем с отверстием.

Одна из этих тиристорных схем показана выше. Это трехканальная цветомузыкальная схема с повышающим трансформатором на входе. В случае выбора аналогов тиристоров следует ориентироваться на максимально допустимое напряжение тиристоров, в нашем случае для КУ202Н оно составляет 400 вольт.

На рисунке показана аналогичная цветомузыкальная схема, приведенная выше, основное отличие нижней схемы в отсутствии диодного моста.Также в системный блок может быть встроена цветомузыка на светодиодах. Я собрал вот такую ​​трехканальную цветомузыку с предусилителем в корпусе от сидирома. В этом случае сигнал снимался со звуковой карты компьютера с помощью делителя сигналов, на выходы которого были подключены активная акустика и цветомузыка. Есть регулировка уровня сигнала, как общего, так и отдельно по каналам. Предусилитель и цветомузыка питались от 12-вольтового разъема Molex (желтый и черный провода).Предварительный усилитель и трехканальные цветомузыкальные схемы, для которых они были собраны, приведены выше. Есть и другие светодиодные цветомузыкальные схемы, например, эта, тоже трехканальная:

Цветомузыка на 3 светодиодах - схема

В этой схеме, в отличие от той, которую я собрал, в среднечастотном канале используется индуктивность. Для тех, кто хочет сначала построить что-то попроще, я даю следующую схему на 2 канала:

Если на лампах собирать цветомузыку, то придется использовать светофильтры, которые, в свою очередь, могут быть как самодельными, так и покупными.На картинке ниже показаны доступные фильтры:

Некоторые любители цветомузыкальных эффектов собирают устройства на базе микроконтроллеров. Ниже представлена ​​схема четырехканальной цветомузыки на MC AVR tiny 15:

.

Микроконтроллер Tiny 15 в этой схеме можно заменить крошечным 13V, крошечным 25V. И в конце обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по развлекательности цветомузыке на светодиодах, поскольку лампы инерционнее светодиодов.А для повторения можно порекомендовать этот

.

Дополнительно

  • V: Купил ленту, на ней есть контакты G, R, B, 12. Как подключить?
    A: Это не та лента, можно выкинуть

    V: Прошивка загружается, но появляется ошибка «Сообщение Pragma…». Обозначается красными буквами.
    A: Это не ошибка, а информация о версии библиотеки

    V: Что мне делать, чтобы соединить ленту собственной длины?
    О: Подсчитайте количество светодиодов, перед загрузкой прошивки измените самую первую настройку NUM_LEDS в скетче (по умолчанию 120, замените на свою). Да просто заменить и все !!!

    В: Сколько светодиодов поддерживает система?
    A: Версия 1.1: максимум 450 штук, версия 2.0: 350 штук

    V: Как увеличить эту сумму?
    A: Есть два варианта: оптимизировать код, взять на ленту другую библиотеку (но придется переписывать часть). Или возьмите Arduino MEGA, у него больше памяти.

    В: Какой конденсатор поставить на ленту БП?
    A: Электролитический.Напряжение минимум 6.3 Вольт (можно больше, но сам кондер будет больше). Емкость не менее 1000 мкФ, и чем больше, тем лучше.

    В: Как проверить ленту без Ардуино? Лента горит без Ардуино?
    A: Адресная лента управляется специальным протоколом и работает ТОЛЬКО при подключении к драйверу (микроконтроллеру)

  • СБОРКА СХЕМЫ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру ПОТЕНТ (на скетче в блоке настроек в настройках сигнала ) присвоить 0.Будет использоваться внутреннее опорное напряжение 1,1 В. Но ни при каких объемах работать не будет! Чтобы система работала правильно, вам нужно будет выбрать громкость входящего аудиосигнала так, чтобы все было красиво, используя две предыдущие настройки.

  • Версия 2.0 и выше можно использовать БЕЗ ИК-УПРАВЛЕНИЯ, режимы переключаются кнопкой, все остальное настраивается вручную перед загрузкой прошивки.

  • Как мне настроить другой пульт?
    Для других пультов дистанционного управления кнопки имеют другой код, используйте эскиз, чтобы определить код кнопки IR_test (версия 2.0-2.4) или IRtest_2.0 (для версий 2.5+), находится в архиве проекта. Скетч отправляет коды нажатых кнопок на монитор порта. Далее в основном скетче в разделе для разработчиков есть блок определений кнопок пульта ДУ, просто измените коды на свои. Калибровать пульт можно, но, честно говоря, уже довольно лениво.

  • Как сделать две шкалы громкости на канал?
    Для этого вовсе не обязательно переписывать прошивку, достаточно разрезать длинный кусок ленты на два коротких и восстановить разорванные электрические соединения тремя проводами (GND, 5V, DO-DI).Лента будет продолжать двигаться как одно целое, но теперь у вас есть две части. Разумеется, аудиоразъем должен быть подключен тремя проводами, а режим моно (MONO 0) отключен в настройках, а количество светодиодов должно быть равно общему количеству двух сегментов.
    П.С. Смотрите первую схему на схемах!

  • Как сбросить настройки, хранящиеся в памяти?
    Если поигрались с настройками и что-то пошло не так, можно сбросить настройки до "заводских".Начиная с версии 2.4 есть настройка RESET_SETTINGS , установите ее на 1, прошейте, установите 0 и снова прошейте. Настройки из эскиза будут записаны в память. Если у вас 2.3, то смело обновляйтесь до 2.4, версии отличаются только новой настройкой, что никак не повлияет на работу системы. В версии 2.9 была настройка SETTINGS_LOG , которая выводит в порт значения настроек, хранящиеся в памяти. Итак, для отладки и понимания.

Практически у каждого начинающего радиолюбителя и не только было желание собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздники.В этой статье речь пойдет о простой цветомузыкальной консоли, собранной на светодиодах , собрать которую сможет даже начинающий радиолюбитель.

1. Принцип работы цветомузыкальных приставок.

Работа цветомузыкальных приставок ( CMP , CMU или SDU ) основана на частотном разделении спектра звукового сигнала с последующей его передачей по отдельным каналам low , middle и high частот, где каждый из каналов управляет собственным источником света, яркость которого определяется колебаниями звукового сигнала.Конечным результатом работы приставки является получение цветовой схемы, соответствующей воспроизводимой музыке.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветомузыкальных консолях используются не менее трех цветов:

Разделение частотного спектра звукового сигнала происходит с использованием LC- и RC фильтров , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1 . Фильтр нижних частот (LPF) пропускает колебания с частотой до 300 Гц, а цвет его источника света выбран красным;
2 . Mid Pass Filter (FSF) пропускает 250 - 2500 Гц, а цвет его источника света выбирается зеленым или желтым;
3 . Фильтр верхних частот (HPF) передает от 2500 Гц и выше, и цвет его источника света выбран синим.

Нет принципиальных правил выбора полосы пропускания или цвета свечения ламп, поэтому каждый радиолюбитель может использовать цвета исходя из особенностей своего восприятия цвета, а также менять количество каналов и полосу пропускания по своему усмотрению. .

2. Принципиальная схема цветомузыкальной приставки.

На рисунке ниже представлена ​​схема простой четырехканальной цветомузыкальной телеприставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, который подает питание на приставку от сети переменного тока.

Звуковой сигнал подается на контакты ПК, , ОК, и Общие , разъем Х1 , и через резисторы R1 и R2 попадает на переменный резистор R3 , который является регулятором входного уровня .От среднего вывода переменного резистора R3 гудок через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2 ... Применение усилителя дала возможность использовать приставку практически с любым источником аудиосигнала.

С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настраивая) входной сигнал отдельно для каждого канала, а также выставляем желаемую яркость светодиодов каналов.С средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаковыми и отличаются только RC-фильтрами.

На канал выше R7 .
Канальный полосовой фильтр, образованный конденсатором C2 и пропускающий только высокочастотный спектр звукового сигнала. Низкие и средние частоты не проходят через фильтр, так как сопротивление конденсатора для этих частот велико.

Проходя через конденсатор, высокочастотный сигнал обнаруживается диодом VD1 и подается на базу транзистора VT3 ... Отрицательное напряжение, возникающее на базе транзистора, открывает его, и группа синих светодиодов HL1 - HL6 , включенные в его коллекторную цепь, воспламеняются. И чем больше амплитуда входного сигнала, чем больше открывается транзистор, тем ярче загораются светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними подключены резисторы R8 и R9 ... Если эти резисторы отсутствуют, светодиоды могут быть повреждены.

На канал сигнал средней частоты подается от среднего вывода резистора R10 .
Канальный полосовой фильтр образован контуром С3R11С4 , который для низких и высоких частот имеет значительное сопротивление, поэтому на базе транзистора VT4 принимаются только среднечастотные колебания. Светодиоды включены в коллекторную цепь транзистора HL7 - HL12 зеленого цвета.

На канал сигнал низкой частоты подается от среднего вывода резистора R18 .
Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 принимаются только низкочастотные колебания. Канал загружен светодиодами HL19 - HL24 Red.

Для различных цветов добавлен канал цветомузыкального префикса желтый цветов.Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне, близком к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения ... Блок питания приставки состоит из трансформатора Т1 , диодного моста на диодах VD5 - VD8 , стабилизатора напряжения микросхемы DA1 типа КРЕН5, резистор R22 и два оксидных конденсатора C8 и C9 .

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8 и поступает на регулятор напряжения КРЕН5. Из заключения 3 микросхемы на схему приставки подается стабилизированное напряжение 9В.

Для получения выходного напряжения 9В между минусовой шиной источника питания и выводом 2 В микросхему включен резистор R22 ... Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе 3 микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 - 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых используются цветные полосы для обозначения значения сопротивления:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, если только они подходят по размеру печатной платы. В авторском варианте конструкции использован отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортные.

Конденсаторы постоянной емкости могут быть любого типа и рассчитаны на рабочее напряжение не менее 16 В. Если у вас возникли трудности с приобретением конденсатора C7 емкостью 0,3 мкФ, его можно составить из двух конденсаторов емкостью 0,22 мкФ и 0,1 мкФ, соединенных параллельно.

Оксидные конденсаторы C1 и C6 должны иметь рабочее напряжение не менее 10 В, конденсатор C9 - не менее 16 В, а конденсатор C8 - не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность , поэтому при установке на макетной или печатной плате это необходимо учитывать: для конденсаторов советского производства на корпусе они обозначают положительную клемму, для современных отечественные и импортные конденсаторы указывают на отрицательную клемму.

Диоды VD1 - VD4 любые из серии D9. На корпус диода со стороны анода нанесена цветная полоса, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 - VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, либо диодный мост нужно вынуть из основной платы приставки и собрать на отдельной небольшой плате .

Для самостоятельной сборки моста диоды взяты с такими же параметрами, что и у заводского моста. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 - 1N4007. Если использовать диоды из серии КД209 или 1N4001 - 1N4007, то мост можно собрать прямо со стороны печатной разводки прямо на контактных площадках платы.

Светодиоды

бывают стандартными с желтым, красным, синим и зеленым светом.На каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, соединяющая средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Для подключения приставки к источнику звукового сигнала используется разъем jack-типа на три контакта. Кабель взят от компьютерной мыши.

Трансформатор силовой - готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12-15 В при токе нагрузки 200 мА.

Помимо статьи посмотрите первую часть видео, где показан начальный этап сборки цветомузыкальной приставки.

На этом первая часть завершена.
Если вас искушает сделать цветомузыку на светодиодах , то выберите детали и обязательно проверьте исправность диодов и транзисторов, например,. А потом произведем окончательную сборку и настройку цветомузыкальной консоли.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
