Радиолюбителям: полезные схемы. Вып.1
Tweet
Книга «Радиолюбителям: полезные схемы. Вып.1» будет полезна для любителей-конструкторов электронной техники, занимающихся самостоятельным техническим творчеством. В книге приведены практические схемы с подробным описанием различных радиотехнических устройств, предназначенных для бытового использования. Все устройства собраны на отечественной элементной базе и доступны для изготовления даже тем, кто не обладает глубокими знаниями в радиоэлектронике.
Начинающим радиолюбителям лучше предварительно ознакомиться с разделом «Полезный опыт», где приведены материалы, необходимые при выполнении радиотехнических работ.
В конце брошюры размещены справочные данные по применяемым деталям.
В книге «Радиолюбителям: полезные схемы. Вып.1» приведены следующие статьи:
Домашняя автоматика
- Автоматический НЧ — видеовход телевизора
- Дистанционное переключение телевизионных программ
- Свет выключается автоматически
- Плавное включение усилителя мощности
- Автоматическое отключение усилителя от сети
- Автоматический селектор входных сигналов усилителя
- Электрический термометр
- Простой термостабилизатор
- Термостабилизатор для температуры 150.
..1000 °С - Электрическая зажигалка для газа
- Автоматическое управление водяным насосом
- Таймер для заваривания чая
- Таймер с 24 часовым циклом
- Автоматическая защита сетевой радиоаппаратуры
- Кодовый включатель
..1000 °СПриставки к телефону
- Индикатор занятой телефонной линии
- Индикатор прослушивания разговора на параллельном ТА
- Свет вместо звонка
- Второй звонок для телефона
- Микропередатчик УКВ к телефону
- Автоматическая запись телефонного разговора
- Адаптация импортных телефонных аппаратов
Охранные устройства и средства безопасности
- Охрана квартиры с оповещением по телефонной линии
- Простые охранные устройства для квартиры и дачи
- Универсальное охранное устройство
- Охранная сигнализация для фермера
- Электрический «ежик»
- Карманная сирена
- Датчик дыма для сигнализации о пожаре
- Датчики для охранной сигнализации
- Емкостной датчик
- Генератор шума
- Радиочастотный искатель подслушивающих устройств
В помощь автолюбителям
- Пусковое устройство
- Восстановление и зарядка аккумулятора
- Автоматическое зарядное устройство
- Стрелочный вольтметр с растянутой шкалой 10. .. 15 В
- Многоуровневый индикатор напряжения
- Сигнализатор уровня воды в радиаторе
- Звуковой индикатор «антисон»
- Питание радиоаппаратуры от бортовой сети автомобиля
- Изготовление электролита
.. 15 ВИсточники питания и зарядные устройства
- Питание низковольтной радиоаппаратуры от сети
- Универсальный блок питания
- Два напряжения от одного источника
- Импульсный преобразователь сетевого напряжения
- Зарядное устройство — это очень просто
- Блок питания с автоматическим зарядным устройством на компараторе
- Сигнализаторы разряда элементов питания
- Обзор схем восстановления заряда у батареек
Схемы разных устройств
- Имитатор голосов птиц
- Электроакопунктурный стимулятор
- Простой прерыватель тока в нагрузке
- Порт «Кемпстон» джойстика для ZX-Spectrum
- Подключение монитора
- Электроника 32 ВТЦ-202″ к компьютеру семейства IBM
- Промежуточный усилитель для звуковой карты компьютера
- Переключатель световых гирлянд
- Регулятор мощности для нагревателей
- Регулятор яркости освещения
- Управление электромотором постоянного тока
- Озонатор воздуха
Полезный опыт
- Изготовление печатной платы в домашних условиях
- Особенности сборки и монтажа электрических схем
- Замена радиодеталей в схемах
- Параллельное включение резисторов и последовательное конденсаторов
- Сами ремонтируем «Денди»
- Перестройка импортных УКВ радиоприемников
- Определение параметров коаксиального кабеля
- Простая антенна для дачи
- Как правильно выбрать провода для электропроводки и изготовить плавкий предохранитель
- Видимый ночью включатель
- Методика расчета сетевого трансформатора
Электробезопасность при выполнении работ
Справочный листок
- Маркировка конденсаторов и резисторов
- Микросхемы стабилизаторов напряжения
- Расположение выводов радиоэлементов
Скачать книгу с Народа
Скачать книгу с DeposiеtFiles
Скачать книгу по прямой ссылке
12 ноября 2012, 14:58 Архив журналов Радио и др.
→ Архив электронных книгadmin9047RSS

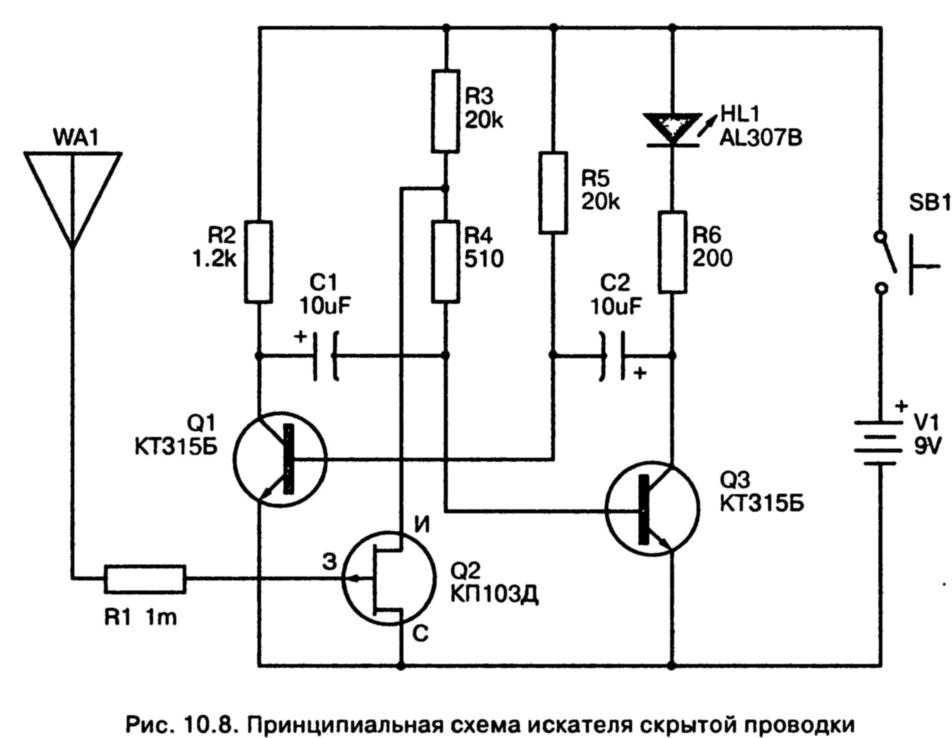

Радиолюбительские схемы и самоделки. Самоделки юного радиолюбителя
ГлавнаяРазноеРадиолюбительские схемы и самоделки
|
Для начинающих шпионов мы собрали большую коллекцию проверенных схем жучков и радиомикрофонов — на транзисторах и специализированных микросхемах. Все схемы снабжены рисунками печатных плат и подробным описанием настройки передатчика.
radioskot.ru
ПОМОЩНИК РАДИОЛЮБИТЕЛЯ
В наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее. И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры. Принципиальная схема стабилизатора представлена на рисунке.
Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.
На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.
Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.
Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.
Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора.
При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.
Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода. Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.
Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.
