Выбор первых схем для пайки начинающим
Для начинающих радиолюбителей очень важно правильно выбрать первые схемы для пайки. Они должны быть достаточно простыми, но при этом интересными и полезными. Вот несколько рекомендаций по выбору первых проектов:
- Начните с простых схем на 5-10 деталей
- Выбирайте устройства с понятным принципом работы
- Отдавайте предпочтение проектам с крупными деталями
- Избегайте схем с микросхемами на начальном этапе
- Выбирайте устройства, которые вам действительно интересны
Какие конкретно схемы подойдут для первых опытов? Рассмотрим несколько вариантов.

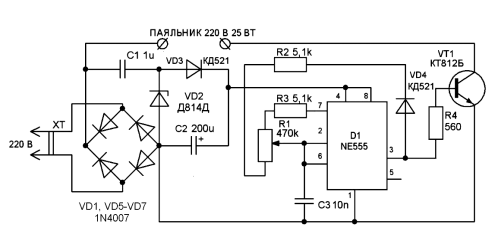

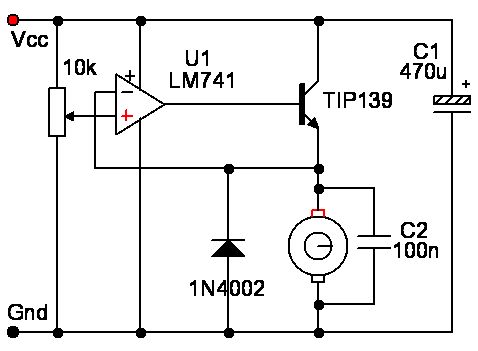

Простые схемы для начинающих радиолюбителей
Вот несколько классических схем, с которых удобно начинать осваивать пайку:

1. Мультивибратор на двух транзисторах
Это простая схема генератора прямоугольных импульсов. Она содержит всего 2 транзистора, 4 резистора и 2 конденсатора. При этом устройство имеет интересный принцип работы и позволяет понять основы генерации сигналов.
2. Детектор скрытой проводки
Полезное устройство, которое поможет обнаружить электропроводку в стенах. Схема содержит полевой транзистор и несколько пассивных компонентов. Это отличный первый проект для освоения пайки.

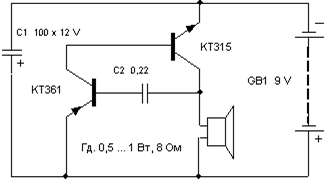

3. Усилитель на одном транзисторе
Простой усилитель звука на одном биполярном транзисторе. Позволяет понять основы усиления сигналов и работы с аудиотехникой. Содержит минимум деталей, что удобно для начинающих.
Необходимые инструменты и материалы для пайки
Для успешной пайки электронных схем начинающему радиолюбителю потребуется следующий минимальный набор:
- Паяльник мощностью 25-40 Вт
- Припой ПОС-61 диаметром 1-1,5 мм
- Флюс (канифоль или паяльная паста)
- Пинцет
- Бокорезы
- Монтажный провод
- Макетная плата
С таким набором можно приступать к сборке первых простых схем. По мере роста опыта арсенал инструментов можно будет расширить.

Пошаговая инструкция по сборке простого устройства
Рассмотрим процесс сборки простейшего устройства — светодиодного фонарика на одном транзисторе:
- Подготовьте все необходимые компоненты и инструменты
- Разместите детали на макетной плате согласно схеме
- Прогрейте паяльник и залудите его жало припоем
- Припаяйте резистор к контактам светодиода
- Припаяйте транзистор, соблюдая цоколевку
- Подключите выводы батарейки
- Проверьте правильность монтажа
- Включите устройство и убедитесь в его работоспособности
Этот простой алгоритм подходит для сборки большинства несложных схем. Главное — работать аккуратно и внимательно.
Основные правила качественной пайки
- Тщательно зачищайте и облуживайте соединяемые поверхности
- Используйте качественный припой с флюсом
- Прогревайте места пайки 2-3 секунды перед нанесением припоя
- Не передвигайте детали до полного застывания припоя
- Следите за чистотой жала паяльника
- Не перегревайте чувствительные компоненты
Соблюдение этих простых правил позволит даже начинающему получить аккуратные и надежные паяные соединения.

Типичные ошибки начинающих при пайке
На первых порах новички часто допускают одни и те же ошибки при пайке. Вот самые распространенные из них:
- Использование слишком большого количества припоя
- Недостаточный прогрев соединяемых поверхностей
- Работа грязным жалом паяльника
- Неправильный выбор мощности паяльника
- Отсутствие флюса при пайке
Зная об этих типичных ошибках, вы сможете избежать их и быстрее освоить технику качественной пайки.
Полезные советы по технике безопасности
При работе с паяльником важно соблюдать технику безопасности, чтобы избежать травм и повреждения оборудования:
- Используйте подставку для паяльника
- Работайте в хорошо проветриваемом помещении
- Не прикасайтесь к металлическим частям включенного паяльника
- Используйте защитные очки при срезании выводов деталей
- Мойте руки после работы с припоем
Соблюдение этих простых правил сделает процесс пайки безопасным и комфортным.
Как улучшить навыки пайки
Освоив базовые навыки, можно переходить к более сложным проектам. Вот несколько советов, как улучшить технику пайки:

- Практикуйтесь на ненужных деталях и платах
- Изучайте видеоуроки опытных мастеров
- Пробуйте разные виды припоя и флюса
- Освойте пайку SMD-компонентов
- Приобретите паяльную станцию с регулировкой температуры
Регулярная практика и расширение арсенала инструментов позволят вам выйти на новый уровень мастерства в пайке электронных устройств.
Детектор скрытой проводки
Довольно часто у жителей многоквартирных домов возникает необходимость закрепить на стене квартиры картину, вешалку, полку или ещё какой-нибудь предмет интерьера. Для этого необходимо отметить точку на стене и пробурить небольшое отверстие перфоратором. Однако всегда есть вероятность попасть в проводку, спрятанную в стене под обоями – в этом случае небольшое обновление интерьера может закончится неизбежным вызовом электриков. Чтобы такого не произошло, можно собрать простой детектор скрытой проводки, который точно покажет, где проходят провода, а где их нет.
Схема
Чувствительным элементом схемы является полевой транзистор КП103, к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет. Также в схеме используется микросхема К561ЛА7, которая представляет собой 4 логических элемента 2И-НЕ.

1.zip [29,96 Kb] (cкачиваний: 3126)
Сборка детектора
Схема собирается на миниатюрной печатной плате размерами 40 х 30 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. После травления желательно залудить дорожки, это упростит пайку деталей, и медь не будет окисляться.

После изготовления печатной платы можно запаивать детали. Следует быть осторожным, обращаясь с микросхемой – она чувствительна к статике и её легко можно повредить. Поэтому на плату запаиваем панельку под микросхему и помещаем в неё микросхему только после завершения сборки. Также нужно быть внимательным при запаивании транзистора – если он в пластиковом корпусе, то на плату запаиваются только две ножки – сток и исток, и антенна припаивается непосредственно к затвору. Если корпус металлический, все три ножки запаиваются на плату вместе с антенной. Важно не перепутать цоколёвку, иначе прибор не заработает. Провода питания, для удобства, можно сразу припаять к коннектору для Кроны, как я и сделал. После завершения пайки обязательно нужно смыть остатки флюса с платы, иначе может пострадать чувствительность. Желательно также проверить правильность монтажа и соседние дорожки на замыкание.
Испытания детектора
После завершения сборки можно приступать к испытаниям.

Смотрите видео
На видео наглядно видно, как работает такой детектор. С его помощью удалость достаточно точно определить, где проходят провода от выключателя.
Набор для пайки для начинающих – лёгкий способ научиться паять с нуля
Базовый набор для изучения пайки печатных плат.

Научись паять. Это пригодится!
Что в наборе? Паяльник и 3 печатные платы с деталями. Всего 113 компонентов.
Для кого? Для детей и взрослых, которые хотят научиться паять печатные платы.
Базовый набор научит работать с паяльником. В наборе 3 платы и компоненты к ним, спаяв которые, Вы получите синтезатор, сердечко из светодиодов и фонарик.
Если стоит задача — изучить принципы работы электронных устройств, то нет ничего лучше, чем сборка схем на макетной плате. Можно легко, быстро и наглядно соединять различные компоненты между собой на макетке и реализовывать самые разные проекты. От простейших автоматических выключателей и колебательных систем до цепей на основе логических элементов и звукогенерирующих схем. Именно этому посвящены стартовый и основной наборы «Эвольвектор» уровня №1. |
youtube.com/embed/B-tELu61pTM?rel=0″/> |
Однако если вы всерьёз увлеклись электроникой, то после получения базовых знаний по сборке электронных схем наверняка возникнет желание перейти на следующий этап изучения электроники. Само собой, это будет создание более сложных, либо более надёжных и долговечных электронных устройств.
Вы видели, чтобы современные компьютеры, телефоны, планшеты и другая электронная техника были собраны на одной или нескольких макетных платах?
Если вы откроете корпус любого современного электронного устройства, то увидите, что там используются исключительно печатные платы. А к плате припаяны различные микросхемы и компоненты.
Применение печатных плат в товарах широкого потребления абсолютно логично. Благодаря тому, что все элементы припаяны к плате, они очень надёжно закреплены на ней. В отличие от схем, собранных на макетке, печатные платы можно как угодно вертеть и трясти. При этом можно совершенно не волноваться о том, что выпадет какой-то важный проводок или со временем потеряется контакт между электронными компонентами.
Поэтому неизбежно в жизни каждого любителя электроники (равно как и робототехники) рано или поздно наступает такой момент, когда пора переходить к работе с печатными платами. И без них в своих проектах уже никуда.
Базовый набор «Эвольвектор» для изучения пайки печатных плат специально создан для того, чтобы переход от макетных к печатным платам был настолько лёгким и простым, насколько это возможно. Набор содержит обширный учебный курс, который поможет быстро освоить премудрости паечных работ, и оградит от ошибок, свойственных начинающим монтажникам. Особое внимание в нём уделено правильному подбору инструмента и материалов, чтобы пайка приносила только удовольствие и не возникало никаких проблем при выполнении данного вида работ.
Разумеется, помимо учебных материалов в состав набора входит всё то, что понадобится новичку. Это и необходимый инструмент, и специальная подложка из пробкового дерева для защиты от повреждений мебели при выполнении паечных работ, и материалы в виде флюсов с припоем, и конечно же, несколько наборов комплектующих для того, чтобы спаять ваши первые устройства.
В конструкции указанных устройств предусмотрены компоненты, выполненные как в корпусах DIP для сквозного монтажа, так и в корпусах SMD для поверхностного монтажа. Фактически при сборке «фонарика», «электропианино» и «светодинамического сердца» придётся решать все разновидности задач, которые возникают при пайке. Полученные умения в дальнейшем позволят паять устройства практически любой сложности.
Базовый набор «Эвольвектор» для изучения пайки печатных плат — это один из лучших способов получения первых навыков грамотного монтажа электронных компонентов на печатные платы.
Качественная пайка доступна каждому!
Состав набора:
Пайка для начинающих
Пайка для начинающих
У начинающего мастера по ремонту электроники возникает огромное количество вопросов. Занимаясь паяльными работами, как SMD компонентов так и BGA микросхем, более 8-лет, мастера Bgacenter подготовили для вас исчерпывающий гайд по пайке. Вы также можете освоить пайку для начинающих под руководством специалистов, здесь профессиональная программа по пайке.
Пайка от А до Я
Процесс пайки bga микросхем, для удобства разделим на несколько последовательных шагов. Основные из которых:
- подготовка материнской платы к паяльным работам
- выпаивание микросхемы
- подготовка контактной площадки
- удаление компаунда
- реболлинг микросхемы
- припаивание микросхемы на плату
- проверка качества пайки
Подготовка платы
Перед выполнением паяльных работ внимательно осмотрите место предстоящей пайки. А именно: какие микросхемы расположены рядом, есть ли среди них те которые покрыты компаундом (размещаем на них теплоотводы), какие чипы находятся с обратной стороны материнской платы.
Если выпаиваете микросхемы, а с другой стороны находится CPU или BB_RF; старайтесь немного натягивать микросхему и не давать припою полностью расплавится под чипом. Это так называемая холодная пайка, позволяет не угревать микросхемы расположенные на обратной стороне. В этом случае рискуем оторвать пятаки на контактной площадке, но их потом можно восстановить. К тому же чаще отрываются пустышки – неиспользуемые контакты.
Важно учитывать температуру окружающей среды. То есть зимой если в помещении прохладно или есть сквозняки, температуру необходимо поднимать немного выше на 20-30 градусов Цельсия.
Выпаивание bga микросхемы
После проведения визуального осмотра необходимо определиться с направлением потока горячего воздуха. Общее правило – направление фена от микросхем на компаунде. Затем устанавливаем теплоотводы микросхемы с компаундом. Пинцетом «примериться» к микросхеме. Как будет захватываться, с какой стороны заводиться лопатка (чипы на компаунде снимаем лопаткой). При необходимости снять часть обвязки, затем до припаивания U, обвязку восстановить.
Выставить температуру на фене 320 – 340 градусов Цельсия. Расход воздуха – индивидуальная величина для каждой термовоздушной паяльной станции.
Направить фен на плату, на 5-7 сек, (предварительно прогреть плату) поднять температуру места пайки. Для исключения тепловых деформаций motherboard. И для равномерности прогрева. Флюс растекается и равномерно распределяется по необходимому участку.
Поток воздуха. Это индивидуально. Много зависит от того насколько близко Вы паяете от элемента. Я паяю близко к элементу, почти вплотную. И на большом потоке. За счет этого уменьшается время воздействия горячего воздуха на плату. Поток необходимо подбирать, здесь 2 критерия:
- отпаянные микросхемы и радиокомпоненты (обвязка) чтобы не сдувало с платы,
- не перегревать плату, это значит исключить продолжительное по времени воздействие высокой температуры.
Почему это может быть критично для платы? Либо угреваются рядом стоящие микросхемы на компаунде, либо микросхемы установленные на другой стороне платы, особенно припаянные на легкосплавную пасту могут самопроизвольно отпаятся, в случае ранее выполнявшихся ремонтов. Это еще один очень важный момент, если плата к вам попала уже паяная, а это можно определить при внешнем осмотре; микросхемы могут быть припаяны на bga пасту с низкой температурой плавления. Поэтому перед выполнением работ по пайке, обязательно визуальный осмотр и согласование рисков с клиентом.
Нанести флюс по периметру микросхемы, так как плата горячая, он сразу растекается и затечет под микросхему. Флюс необходим для равномерного распределения температуры. Фен заводить как можно вертикальнее. И начинаем прогревать микросхему, постоянно делая круговые движения, для равномерного нагрева.
Момент снятия микросхемы. Можно ориентироваться по времени (раньше, лет 7 назад я про себя отсчитывал секунды) или по рядом стоящему конденсатору. Если конденсатор свободно перемещается, ещё 5 секунд грею, затем небольшое смещение по горизонтали в сторону, и затем поднимаю. Если сразу поднимать вертикально вверх, возможен отрыв пятаков. Стараюсь не допускать продолжительности нагрева больше 20 секунд. Некоторые bga микросхемы имеют стеклянный корпус и важно не повредить его. Если при пайке появляется хотя бы небольшой скол или царапины на корпусе чипа, микросхему меняю, используя донорскую плату.
Подготовка контаткной площадки
Паяльником с тонким наконечником нанести сплав Розе на каждый вывод на контактной площадке. Это необходимо для понижения температуры заводского бессвинцового припоя. Если опасаетесь оторвать контакты (или когда мало опыта) при работе с паяльником, можно залудить оплетку сплавом Розе и уже оплеткой залуживать контакты на контактной площадке. При этом особое внимание на обвязку, очень легко и незаметно можно “убрать” радиокомпоненты и потом необходимо будет восстанавливать, перед установкой микросхемы.
На оплетку нанести флюс и не надавливая на плату (положил паяльник и потянул за оплетку) собрать остатки припоя с контактной площадки.
Ватной палочкой или зубной щеткой смоченной в техническом бензине БР-2 (или спирте) отмыть контактную площадку от остатков флюса. Перед отмывкой понизить температуру платы. Как я понимаю, когда уже можно мыть бензином? Палец положил на плату, и если палец терпит, то можно и бензином, для исключения повреждения платы.
Удаление компаунда
Выставить на фене температуру 240 – 250 градусов Цельсия. Специальной лопаткой или пинцетом убрать остатки компаунда с контактной площадки, из-под микросхемы и обязательно очистить периметр. Часто вокруг микросхем установлены радиокомпоненты очень маленьких размеров и залиты компаундом. Поэтому особое внимание при чистке компаунда на то чтобы не оторвать обвязку вместе с клеем. Для этого рекомендуется достаточное время прогревать плату, для размягчения клея. И снимать компаунд послойно, а не сразу на всю глубину. Финально отмыть место пайки.
При выполнении ремонта, в режиме диодной прозвонки измерить падение напряжения на каждом контакте. Обязательно даём плате остыть и только после этого выполняем замеры. Горячие конденсаторы могут показывать КЗ, а когда их температура понизиться, КЗ не покажут.
Реболлинг микросхемы
Расположить микросхему на специальном коврике, сверху на котором разместить салфетку или кусок джинсовой ткани.
Для восстановления шариковых выводов на микросхеме, необходимо удалить существующий припой. Паяльником залудить сплавом Розе все выводы на микросхеме (для больших микросхем NAND Flash или Wi-Fi, чипы малых размеров можно не залуживать Розе, а сразу собирать припой медной оплеткой). Будьте аккуратны со стеклянными корпусами, пины легко повреждаются и затем не залуживаются.
Нанести флюс на микросхему и оплеткой с паяльником собрать припой перемешанный с Roze. При необходимости удалить остатки компаунда с поверхности чипа. Отмыть микросхему ватной палочкой или зубной щеткой.
Подобрать трафарет. Предварительно под микроскопом оценить состояние трафарета (качество просечки, загрязненность пастой или флюсом), при необходимости отмыть трафарет бензином или заменить. Совместить трафарет с микросхемой и прижать пинцетом. Лопаткой нанести немного пасты на трафарет и затереть bga пасту в отверстия. Излишки пасты убрать лопаткой и ватной палочкой.
С этого момента и при последующей накатке не допускать горизонтальных и вертикальных смещений накатываемой микросхемы относительно трафарета.
Температуру на фене понизить примерно до 250 – 270 градусов Цельсия. Поток воздуха также можно уменьшить по сравнению с потоком при демонтаже. Направить фен на трафарет и прогревать по периметру, выполняя круговые движения. Выпарить флюс из пасты и окончательно сформировать выводы на чипе.
Стоматологическим зондом или пинцетом вытолкнуть микросхему из трафарета (толкнув в угловые контакты). Это необходимо выполнять, пока микросхема не остыла, иначе она застрянет в трафарете.
Дополнительно еще раз прогреть феном вновь сформированные контакты, для окончательного формирования шаров.
Припаивание микросхемы на плату
Если при подъеме микросхемы сместили обвязку, сначала восстановить обвязку, только потом работаем с микросхемой. На фене выставить Т = 280 – 320 градусов Цельсия (в зависимости от используемой пасты) и уменьшить поток воздуха, по сравнению с потоком при выпаивании.
Нанести флюс небольшое количество на контактную площадку. если флюса будет много, микросхема будет плавать в нем.
Выставить микросхему по зазорам и по ключу:
- точка или другой знак на корпусе микросхемы
- контакт А1, смотреть в ZXW или Wuxinji
Направить поток горячего воздуха на припаиваемую микросхему. Если микросхему сдувает с платы, заводите фен сверху. В этом случае воздухом микросхему придавит и она не будет смещаться. А ещё может сдувать микросхему, потому-что мастер забыл добавить флюс . Ни в коем случае нельзя надавливать на микросхему сверху.
Как понять что микросхема припаялась:
- Когда прекращаются пульсации флюса выходящего из под припаиваемой микросхемы
- Зондом или пинцетом толкнуть микросхему горизонтально, для того чтобы убедиться что микросхема припаялась. За счет поверхностного натяжения припоя микросхема переместиться обратно. Я всегда толкаю, за много лет выработалась такая привычка. Даже центральный процессор, когда “перекидку” делаю тоже толкаю, для уверенности.
Отмыть флюс с материнской платы.
Проверка качества пайки
Перед проверкой понизить температуру платы. Нельзя подключать к ЛБП и подавать питание на горячую плату сразу после пайки. Так как существуют линии, чаще всего это основные питающие линии процессора и оперативной памяти,у которых низкое сопротивление. И при подаче напряжения на горячую плату – ЛБП может регистрировать КЗ. Подключить плату к лабораторнику и подать напряжение, начиная с 0 вольт плавно довести до рабочего 3,8 Вольт. Если пайка выполнена качественно, то потребления тока на блоке не покажет.

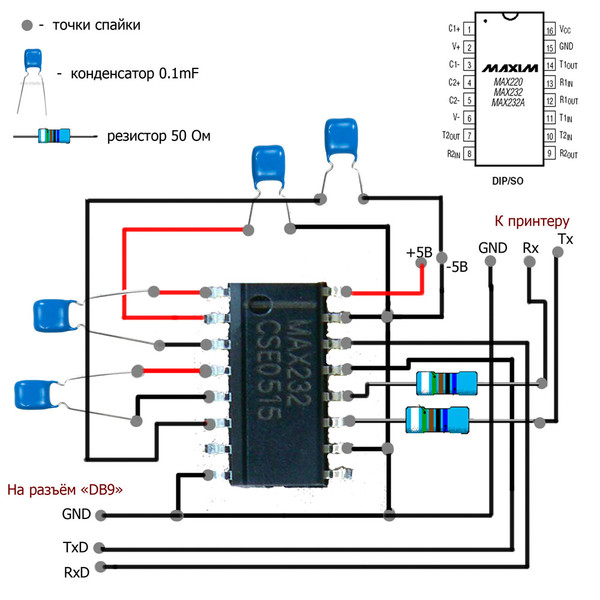

Схемы для пайки для начинающих
Программное обеспечение которым пользуются мастера Bgacenter: Wuxinji, JCID, Xinjijao. У каждого софта есть свои преимущества и недостатки. Основное ПО это Wuxinji.
Пайка для начинающих видео
Набор для пайки для начинающих
Необходимый и достаточный набор оборудования и расходных материалов, для выполнения самостоятельных ремонтов материнских плат телефонов, планшетов и ноутбуков.
Паяльник
Термовоздушная паяльная станция
Микроскоп
Лабораторный блок питания
Мультиметр
Держатели плат
Пинцеты
Трафареты
Стоматологический зонд
Силиконовый жаростойкий коврик
BGA паста
Флюс для пайки
Припой
Оплетка для удаления припоя 1,5 и 2,0 мм
Ультрафиолетовый лак
Ватные палочки
Итог
Пайка для начинающего мастера – увлекательный процесс. Самостоятельное освоение которого потребует не только значительных материальных, а и финансовых вложений. Понятно, что опыт приходит с практикой. И чем больше этой самой практики, тем более профессиональным становится мастер по пайке. Но есть одно но
ПАЙКА ОЛОВЯННО-СВИНЦОВЫМ ПРИПОЕМ (ПОС) | Мастер Винтик. Всё своими руками!
Добавил: Master,Дата: 19 Июн 2016ПАЙКА ОЛОВЯННО-СВИНЦОВЫМ ПРИПОЕМ (ПОС)
Припаивание радиокомпонентов припоем обеспечивает их прочное механическое крепление и электрический контакт.
Начинающим радиолюбителям полезно почитать данную статью. Узнать некоторые правила и секреты качественной и надёжной пайки.
Для пайки потребуется электрический паяльник мощностью 25-40 Вт, желательно оснащенный терморегулятором. Одна из простых схем регулятора мощности для паяльника:
Набор для сборки данной схемы можно купить:
Одно из правил пайки — чистота жала паяльника. Для удобной пайки паяльник должен иметь тонкое острое жало (особенно при пайке smd компонентов), которое следует периодически очищать при помощи напильника, наждачки, ёршика… Если жало грязное, плохо будет плавиться припой и к поверхности жала не прилипнет. Жало надо обязательно зачистить и залудить — покрыть тонким слоем припоя. Для этого: после того, как паяльник нагреется нужно зачистите его жало напильником, шлифовальной шкуркой, надфилем… Опустите жало в канифоль, а затем прикоснитесь им к кусочку припоя. Жало паяльника не должно перегреваться!!! Обычно это происходит когда жало со временем становится коротким. В этом случае используйте регулятор мощности или замените жало паяльника.
Оловянно-свинцовый припой состоит из 40% олова и 60% свинца, часто продаётся в виде тонкой проволоки с каналом, заполненным флюсом на без кислотной основе. Температура плавления припоя составляет около 180-190 °С. При этом образуются пары, содержащие некоторое количество свинца. Поэтому во время пайки старайтесь не вдыхать пары флюса.
Работайте в хорошо проветриваемом помещении с постоянным притоком свежего воздуха!
Припаивание осуществляется путём плотного прижатия вывода или провода к соответствующей медной контактной площадке жалом паяльника. Находящиеся в тепловом контакте с паяльником металлические поверхности нагреваются и смачиваются расплавленным припоем.
Не пытайтесь ускорить процесс схватывания припоя, дуя на место пайки или прикасаясь к нему холодными предметами. Это может привести к некачественному монтажу. Точка пайки хорошего качества должна иметь форму компактного конуса, быть блестящей, без излишков материала.
Избегайте продолжительного контакта жала горячего паяльника с тонкими медными дорожками. Это может привести к их отклеиванию от изолирующего основания.
Немного попрактиковавшись, можно вполне неплохо преуспеть в выполнении этой наиважнейшей операции.
Выступающие над точкой пайки кончики выводов следует удалить острыми кусачками (соблюдайте осторожность, так как отрезанные кусочки выводов норовят отлетать прямо в глаза!).
Это далеко не все секреты пайки. Рекомендуем прочитать также статью:
Советы начинающим радиолюбителям. Секреты пайки.
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
П О П У Л Я Р Н О Е:
- Как сменить (сбросить) пароль в Mac OS Lion?
- Декоративный мостик для сада
- Магнитная приманка для рыбы
Что делать, если забыли пароль? Простое решение.
Существуют несколько возможностей сбросить (сменить) пароль в Mac OS Lion. Сегодня я расскажу об одном интересном способе, позволяющем сбросить настройки учетной записи (сменить пароль), без перезагрузки вашего Мака. Подробнее…
Хорошим украшением дачного или приусадебного участка будет — декоративный мостик. Он будет хорошо вписываться в дизайн, а также если есть на участке прудик — он будет служить переходом через него. О том, как сделать простой декоративный мостик для дачи, всё что вам нужно знать о строительстве декоративного сада моста, в том числе инструментов и материалов, необходимых для работы мы и поговорим в этой статье ниже.
Подробнее…
Ранее мы рассматривали несколько электронных схем звуковых приманок для рыбы.
Сегодня рассмотрим воблеры, у которых внутри смонтирована магнитная система.
Она уже опробована рыболовами, и большая часть осталась довольна от таких магнитных приманок.
Подробнее…
Популярность: 2 909 просм.
Энциклопедия начинающего радиолюбителя — Мои статьи — Компьютер и интернет
Можно стать радиолюбителем, собирая понравившиеся схемы методом проб и ошибок. Такой путь долог и тернист и не всегда приводит к желаемому результату.
Существует и другой путь становления квалифицированного радиолюбителя. Можно научиться собирать конструкции, быстро находить и устранять неполадки в электронных устройствах, освоив основные базовые понятия и методы работы. Такой путь и предлагается в книге «Энциклопедия начинающего радиолюбителя» Никулина С. А. и Повного А.В. Изложение соответствует современному уровню развития электроники.
Невозможно стать радиолюбителем, не научившись паять. Этому в книге посвящена целая глава. В ней рассказывается о радиолюбительской пайке и ее секретах. Освоив эти премудрости, вы сможете создавать надежно работающие конструкции.
Посмотрите видео «Основы пайки для новичков» youtube.com/watch?v=MKZBAqnGoZ4. В нём показан так сказать «стандартный метод» пайки.
Пайка это своего рода искусство. У каждого свои способы и привычки. Для российских реалий больше подходит видео https://www.youtube.com/watch?v=-CzICOTxV-U. В нём автор рассказывает о разных паяльниках, как ими паять. Также рассказывается как паять SMD компоненты и микросхемы без применения дорогостоящего оборудования. Видео предназначено для начинающих и не только. Самое популярное видео о пайке в интернете.
Энциклопедию можно скачать в интернете или с Яндекс-диска.
Также рекомендую более современную книгу Саймона Монка «Практическая электроника. Иллюстрированное руководство для радиолюбителей» 2016.
Еще одна полезная книга этого же автора «Fritzing for Inventors» 2016. Книга на английском, но можно переводить абзацы с помощью Яндекс-переводчика. Левой кнопкой мыши (ЛКМ) выделите абзац английского текста и щелкните по выделению правой кнопкой мыши (ПКМ). В выпадающем меню выберите Копировать. Если при щелчке ПКМ выделение сбрасывается, то попробуйте нажать «горячие» клавиши Ctrl+C (Копировать в буфер обмена). Но иногда текст вообще не выделяется. Такое возможно, если автор сохранил страницы в виде картинок. Картинки можно преобразовать в текст с помощью программ распознавания, но это трудоёмкая работа.
В верхней строке окон Яндекс-переводчика выберите направление перевода Английский <-> Русский. Щелкните ПКМ по левому окну и в меню выберите Вставить или нажмите Ctrl+V. В правом окне сразу же появится перевод. Перевод получается довольно качественный. Плохо переводятся малоизвестные или жаргонные слова. Например, stripboard переводится как полосковая плата или полосовая доска, но в общем-то понятно. Даже просматривая иллюстрации, многое будет понятно без перевода.
Stripboard
Совет. Когда вставите текст в окно Яндекс-переводчика, в конце каждой строки английского текста добавьте по одному пробелу, если его там нет. Иначе слова могут слипаться и перевод будет не очень правильным. Для этого переместите курсор в конец первой строки абзаца. Если курсор остановится сразу за последним символом, то нажмите пробел и затем Delete. Начало второй строки переместится в конец первой строки. Аналогично добавьте пробел в конец второй строки и т. д. После добавления пробелов в конце абзаца нажмите Enter, чтобы Яндекс-переводчик перечитал исходный текст и обновил текст перевода. Также можно включить Автоисправление опечаток . Пример перевода Яндекс-переводчиком (из предисловия к книге Simon Monk «Hacking Electronics»):
Обычно технический английский использует ограниченный набор слов. Полезно запомнить перевод «ходовых» слов и терминов электроники. Тогда, просматривая английский текст, вы будете улавливать смысл даже не прибегая к дословному переводу. Конечно, проще с переводом будет тем, кто изучал или изучает английский. Они уже владеют базовым набором слов.
Совет для начинающих — в первую очередь выучите наизусть английский алфавит. Так как слова в словаре располагаются по алфавиту, это позволит вам быстро находить нужное слово.
Можно переводить слова Яндекс-переводчиком. Это быстро и не вызывает проблем. Но работая со словарём, вы лучше запомните перевод слов.
Скачать книги можно с Яндекс-Диска. В них собраны сведения, освещающие с разных сторон тему радиолюбительства. Они будут полезны не только начинающим, но и подготовленным радиолюбителям.
Запомнилась сцена, которую увидел в отделе радиодеталей крупного супермаркета. В отдел зашли мальчишка лет 10-11 и его мама. В руках он держал листок бумаги в клеточку, на котором по клеточкам была нарисована схема. Он пришёл купить детали для своей конструкции. Это был мой коллега — радиолюбитель!
Иногда опытные радиолюбители пишут книги для начинающих. Бывают толстые книги с нудным описанием теории и нескольких нужных конструкций, по мнению автора. Я думаю, что вряд ли путь в радиолюбительство у самого автора начинался с изучения таких книг. Обычно попадается на глаза какая-то простенькая конструкция, которую захочется собрать самому. Главное — минимум теории, максимум результата. Вряд ли она заработает сразу после сборки. Но немного терпения и настойчивости и всё будет О’кей. Важно, чтобы первый опыт был удачен. Ещё две-три подобных самоделки и это дело захватит вас. Поздравляю! Полку радиолюбителей прибыло!
Книги же с теорией и справочники вам понадобятся потом, когда захотите переделать или модернизировать и усовершенствовать устройство. А может быть, создать свою собственную конструкцию.
Если вы захотели стать радиолюбителем и не знаете с чего начать, то попробуйте собрать какое-нибудь простое устройство на микросхеме 555 (российский аналог КР1006ВИ1).
Она универсальна, на её основе можно собрать много разных устройств. Самое главное — вы сразу получите результат и убедитесь в том, что собранное устройство работает. Удобно собирать схему на беспаечной макетной плате. Вверху и внизу платы расположены ряды контактов, которые используются как шины питания. Все они соединены между собой. На самом поле платы пять вертикальных контактов тоже соединены между собой. Это как бы аналог печатной дорожки на печатной плате. Таким образом вы можете соединить вместе до 5 выводов радиодеталей или проводов (выделены зелёными линиями). Шаг контактов 2,54 мм — это удобно для установки микросхем. Соединять детали можно обычным монтажным проводом или купить для этого наборы разноцветных проводников с контактами. Для надёжного контакта концы проводов лучше залудить. Макетные платы бывают разных размеров. Можно выбрать подходящую для своей конструкции.
Убедившись в том, что устройство работает, понравившееся устройство можно затем и спаять.
Постепенно вы выберите своё направление в радиолюбительстве, предпочтёте одну из тем радиохобби — звукотехнику, радиосвязь на КВ, микрокомпьютеры и Интернет вещей и т.д. и т.п.
Информацию о радио-профессиях и учебных заведениях, готовящих радио-специалистов, можно найти в «Энциклопедии радиолюбителя» В. М. Пестрикова.
Последнее редактирование 28 марта 2021 г.
Программатор для новичков | Каталог самоделок
Начинающий радиолюбитель вполне может освоить сборку USB-программатора. Некоторые могут подумать, что для этого используют сложную схему. Для того, чтобы максимально упростить задачу, лучше воспользоваться LPT.
Сама схема представлена на рисунке, и в ней довольно легко разобраться новичку:
Особенность этой схемы – отсутствие кварцевого резонатора. Работы выполняются по следующей разводке:
В начале программируются CKSEL1, CKSEL2 и CKSEL3 и схема подключается к компьютеру. Он может сразу не найти неизвестное устройство, поэтому нужно подождать установки драйверов. После этого можно приступать к программированию RSTDSBL.
Допускается использование ATtiny45 или ATtiny85. При этом стоит обратить внимание, чтобы в СМД было 20SU или в ДИП было 20PU. В примере, устройство изготавливается на базе ATtiny85 20su. В нем подлежат программированию BODLEVEL0 CKSEL1, CKSEL2, CKSEL3 и RSTDSBL.
Со штекера USB снимается шкурка, контакты необходимо подпилить и припаять. Края подрезаются канцелярским ножом.
Затем нужно осторожно вытащить пластмассовую деталь с контактами.
Для того чтобы обеспечить доступ к контактам жалу паяльника, нужно немного подпилить заготовку. На фотографии вверху видна плата. Предварительно ее протравили в растворе из перекиси водорода и лимонной кислоты.
Лудить плату можно несколькими способами. В примере использовано для этого жало паяльника. Камень растворяется в канифоли и с помощью шприца наносится на плату. Припаивать пластмассу нужно, соблюдая последовательность контактов. Тут нужно быть внимательным, чтобы не получилось как на следующей фотографии (придется переделывать):
После того, как все правильно сделано, можно припаивать резисторы и МК. Важно обратить внимание на то, чтобы разрез соединения и контроллер находились на одной стороне.
На другой стороне располагаются стабилитроны, каждый из них не должен превышать 500 мА.
На следующем этапе необходимо припаять шлейф-кабель. Лучше брать для этого экранированную деталь. Если такого шлейф-кабеля под рукой нет, то подойдет от обычного картридера. При этом подсоединяются два оранжевых экранированных провода, и экран-фольга идет на массу. Прошивка для ATtiny2313A проходит при частоте около 250 кГц, для фюзов достаточно будет 2 кГц.
В качестве корпуса для устройства можно использовать обычную зажигалку. Предварительно нужно выпустить, находящийся внутри газ.
Среднюю стенку необходимо удалить. В образовавшуюся полость вставляется программатор и закрепляется горячим клеем. Положение платы должно быть откорректировано.
Готовый программатор показан на следующей фотографии:
Дополнительные материалы можно найти в архиве: драйвера, варианты прошивки, несколько печатей плат.
Автор: Виталий Петрович. Украина, Лисичанск.
ПОСОБИЕ ДЛЯ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ ОСНОВЫ МОНТАЖА И ПАЙКИ
Урок 3. Основы монтажа и пайки
Посмотреть видеоролик. Урок 3 Основы монтажа и пайки Необходимые для работы инструменты и материалы рассмотрены в уроке 1. Напомню о том, что потребуется для сборки конструктора: — паяльник, припой с каналом
Подробнее***Конструктор T-DAC***
Назначение Конструктор «T DAC» предназначен для самостоятельного изготовления внешнего цифро аналогового USB аудиопреобразователя. Конструктор рекомендуется для подготовленных радиолюбителей. Описание
ПодробнееДорогой начинающий радиолюбитель!
Дорогой начинающий радиолюбитель! Я не ставил своей задачей рассказать о диоде или транзисторе всё: преподать принципы его работы, полные характеристики, показать графики и т.п. Это уже сделано многими
ПодробнееSMD компоненты Рис. 1. DIP-монтаж
SMD компоненты Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз
ПодробнееПРОЕКТ 14. СОЗДАНИЕ ДАТЧИКА ПРИКОСНОВЕНИЯ
ПРОЕКТ 14. СОЗДАНИЕ ДАТЧИКА ПРИКОСНОВЕНИЯ Знаете ли вы, что ваш палец может играть роль резистора? Он имеет сопротивление в несколько мегаом (МОм), и этого более чем достаточно. Однако значение этого сопротивления
Подробнее1. Введение и характеристики
1. Введение и характеристики Благодарим Вас за покупку KSR4! Внимательно прочитайте это руководство до эксплуатации устройства. KSR4 работает как робот. Он не сможет найти выход из лабиринта. Робот использует
ПодробнееКомпетенция. «Электроника 14+»
Компетенция «Электроника 14+» Конкурсное задание Старшая возрастная категория 14+ (14-17 лет) Время на выполнение задания: 8 часов (два дня по 4 часа). ВВЕДЕНИЕ Краткое описание конкурсного задания Участникам
ПодробнееМашина для езды по линии, версия 2
Машина для езды по линии, версия 2 Инструкция: Все права защищены: Перепечатывание этой инструкции без нашего разрешения запрещено Технические детали, форму, содержимое товара можно изменять без уведомления.
ПодробнееУсилитель 2 x 25 Вт на TDA8561Q
Усилитель 2 x 25 Вт на TDA8561Q Сердцем усилителя является микросхема TDA8561Q. Статью с подробным техническим описанием я написал сразу в момент знакомства с этим усилителем и находится она тут: Микросхема
ПодробнееУЗЧ на регуляторе громкости
УЗЧ на регуляторе громкости Этот усилитель имеет минимум навесных элементов, небольшие габариты, поэтому есть возможность размещения его прямо на переменном резисторе регуляторе громкости. Конденсатор
ПодробнееНабор Ultimate LPF: Плата коммутации LPF
Набор Ultimate LPF: Плата коммутации LPF Версия 4 печатной платы 1. Введение Благодарим за приобретение платы релейной коммутации фильтров низких частот (LPF) от QRP Labs. Данное устройство предназначено
ПодробнееК2655, ЭЛЕКТРОННЫЙ СТОРОЖ
К2655, ЭЛЕКТРОННЫЙ СТОРОЖ Указания по сборке, правила безопасности и электромагнитная совместимость (Цифры соответствуют номерам рисунков, данных в инструкции на английском языке) Пайка : 1. Смонтируйте
ПодробнееПодключение микроконтроллера STM32
Универсальная макетная плата для STM32 Плата предназначена для монтажа любых микроконтроллеров семейств STM32F1, STM32F2, STM32F3, STM32F4, STM32L1 и, возможно, других контроллеров STM32xxx, которые ещё
ПодробнееКритерии качества продукции
Критерии качества продукции. Внешний вид паяного соединения ровная, однородная, гладкая, блестящая поверхность паяного соединения. Припой покрывает паяемые поверхности. Хорошее смачивание припоем. матовая
ПодробнееVC DIVIDER Руководство по сборке
VC DIVIDER Руководство по сборке 1 Благодарим вас за приобретение DIY-кита SSSR Labs VC Divider! Это руководство поможет вам собрать VC Divider быстро и просто. Следуйте инструкциям! Как вы можете знать,
ПодробнееКонструктор TLM-07 Ver 1.0
1. Назначение Конструктор TLM-07 предназначен для самостоятельного изготовления транзисторного усилителя для наушников. Предназначен для радиолюбителей имеющих опыт монтажа радиоэлементов на печатных платах,
ПодробнееМощный бестрансформаторный блок питания
1 od 5 Мощный бестрансформаторный блок питания Заманчивая идея избавиться от крупногабаритного и очень тяжелого силового трансформатора в блоке питания усилителя мощности передатчика, давно озадачивает
ПодробнееК2639, ДАТЧИК УРОВНЯ ЖИДКОСТИ
К2639, ДАТЧИК УРОВНЯ ЖИДКОСТИ Вы забыли закрыть кран? Стиральная машина течет? Уровень в аквариуме слишком низкий? Емкость для дождевой воды переполнена? В Вашем подвале вода? Небольшая неприятность или
Подробнее«ZXM-Phoenix 1024» ревизия 00
«ZXM-Phoenix 1024» ревизия 00 Описание изменений и доработок платы компьютера. 1. В процессе проектирования была допущена ошибка в нумерации выводов микросхемы DD61 (PCF8583). В результат микросхема RTC
ПодробнееЭлементы электрических цепей
Элементы электрических цепей Элементы цепи Соединительные элементы (провода) Сопротивление (резистор) Реостат (переменный резистор) Конденсатор Соединительные элементы, показывают на схеме точки, потенциалы
ПодробнееИнструкция по использованию
«РИТМ» http://www.esoft.spb.ru/ Инструкция по использованию Блок питания Редакция 1.2 от 22 апреля 2006 года Санкт-Петербург 2007 Содержание Содержание…2 1. Основные технические характеристики… 3 2.
ПодробнееИНСТРУКЦИЯ ПОДКЛЮЧЕНИЯ СЧЕТЧИКА СИД-1
ИНСТРУКЦИЯ ПОДКЛЮЧЕНИЯ СЧЕТЧИКА СИД-1 Перед подключением убедитесь в полном комплекте кабелей поставляемых в составе счетчика. На обратной стороне верхней крышки находится этикетка с информацией подключаемых
ПодробнееPSL-3604 доработка аппаратной части
PSL-3604 доработка аппаратной части Платы rev. 1 1. В схеме передней панели ошибка перепутаны выводы 11 и 12 регистра U4. Исправляется перемычками, рядом находятся нужные переходные отверстия (рис. 1).
ПодробнееПятиканальная светодиодная цветомузыка
Пятиканальная светодиодная цветомузыка Здравствуйте радиолюбители! Как и у многих новичков основная проблема была с чего начать, какой будет мое первое изделие. Начал с того, чтобы я хотел приобрести домой
ПодробнееОСНОВЫ КАЧЕСТВЕННОЙ ПАЙКИ
ОСНОВЫ КАЧЕСТВЕННОЙ ПАЙКИ Основы пайки. Первое, что необходимо сделать — подготовить все необходимое для пайки радиодеталей: паяльник, подставку для паяльника, деревянный брусок, припой, флюс, плоскогубцы
ПодробнееМикросхема A277D (К1003ПП1)
В моей статье о светодиодном индикаторе нагрузки винчестера » HDD LED по новому » остались не освещены некоторые вопросы, попробую их раскрыть в этом дополнении. Микросхема A277D (К1003ПП1) В самом начале
ПодробнееУП «ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ»
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ
ПодробнееКак паять — простое руководство для начинающих и любителей
Научиться паять может каждый. И это важный навык, который нужно знать, создавая электронику.
Простая пайка. Все, что вам нужно, это паяльник и немного припоя. Когда мой папа учил меня в подростковом возрасте, я помню, как быстро это освоил.
Из этого руководства по пайке вы сначала научитесь паять два провода. Затем вы научитесь паять компоненты на печатной плате. Если вы уже знакомы с этим, подумайте о том, чтобы перейти к моему руководству по пайке SMD или пайке оплавлением.
Также ознакомьтесь с моей статьей о паяльных инструментах, необходимых для начала работы.
Подготовка рабочего места
Подготовьте рабочее место. Найдите свой паяльник и припой и начните нагревать утюг. Пара кусачков обычно также пригодится.
Поместите паяльник в держатель. Если у вас нет держателя, по крайней мере, убедитесь, что кончик ничего не касается, пока вы его нагреваете.
Если у вас есть паяльник с регулируемой температурой, ознакомьтесь с моим руководством по выбору правильной температуры пайки.
Очистите наконечник
Когда утюг горячий, первое, что вы должны сделать, это очистить жало, чтобы удалить с него старый припой. Вы можете использовать влажную губку, медную губку для мытья посуды или что-то подобное.
Оловянный наконечник
Перед тем, как приступить к пайке, следует олово, жало паяльника. Это означает просто расплавить новый припой на наконечник. Это ускоряет передачу тепла наконечником и тем самым упрощает и ускоряет пайку.
Если на кончике остались большие капли олова, просто очистите его снова, как показано выше.
СОВЕТЫ: Если вы залудите жало перед тем, как положить паяльник на день, говорят, что жало должно прослужить дольше.
Пайка двух проводов
Если вы хотите соединить два провода припоем, первое, что вам нужно сделать, это залудить два провода. Обратите внимание, что проволока нагревается, поэтому вам следует удерживать ее пинцетом или чем-то подобным.
Поместите кончик утюга на проволоку и дайте ему нагреться в течение нескольких секунд. Затем добавляйте припой, пока провод не пропитается припоем.
Если это толстая проволока, увеличьте нагрев утюга (если возможно), чтобы проволока нагрелась быстрее. Повторите лужение с другой проволокой.
Теперь соедините два луженых провода вместе и держите неподвижно, нагревая их паяльником, чтобы олово на обоих проводах расплавилось.
Как припаять печатную плату
Теперь давайте посмотрим, как припаять компоненты со сквозными отверстиями к печатной плате.
Начните с размещения компонента в его отверстиях. Поместите его так, чтобы его ножки выходили с той же стороны, что и контактные площадки.
На стороне пайки платы немного согните ножки компонента. Так она не выпадет, если перевернуть доску вверх ногами.
Не стесняйтесь добавлять сразу несколько компонентов.
Теперь вы готовы приступить к пайке.
Поместите кончик утюга на площадку так, чтобы он нагрел ножку компонента и площадку печатной платы.
Нагрейте их в течение секунды или около того, прежде чем наносить припой. Пока вы добавляете припой, держите утюг на стыке.
Когда у вас будет достаточно припоя, удалите припой. Затем извлеките жало паяльника из стыка.
Осмотрите ваше паяное соединение, чтобы убедиться, что он в порядке.Хорошее паяное соединение имеет форму конуса.
Если вы довольны своей пайкой, отрежьте вывод компонента над паяным соединением.
Но не сокращайте это слишком коротко! Это усложнит вашу жизнь, если вам по какой-то причине придется демонтировать компонент позже.
Остерегайтесь холодных паяных соединений!
Всегда следите за тем, чтобы вы применяли достаточно тепла! И к колодке, и к штифту. В противном случае у вас может получиться соединение холодной пайки .
Холодное паяное соединение на первый взгляд часто выглядит нормально. Но если вы присмотритесь, вы увидите, что между припоем и штифтом есть крошечный зазор. Это означает, что штифт неправильно подсоединен к колодке.
Это может привести к серьезному разочарованию, когда ваша схема не работает, и вы пытаетесь выяснить, почему.
Как научиться паять
Хотите научиться паять? Самый быстрый способ научиться паять — это потренироваться на большом количестве схем.Например, купите себе набор для пайки, чтобы попрактиковаться.
Или вы можете сами придумать какие-нибудь интересные схемы и припаять их на плату.
Дайте мне знать, какие вопросы у вас есть по пайке, в разделе комментариев ниже!
Простое руководство: как сделать печатную плату в домашних условиях | Припаять компоненты к печатной плате | Повязки Mepits
Как собрать печатную плату, основы пайки
Как сделать печатную плату в домашних условияхДля проектирования печатной платы в домашних условиях требуется вощеная бумага, лазерный принтер , электрический утюг, стальная вата, пластиковые лотки, медная плата или печатная плата, перманентный маркер (черный), раствор для травления (хлорид железа) и сверлильный станок.
Шаг 1
Программа для проектирования печатных платиспользуется для построения принципиальной схемы схемы. Существуют различные типы программного обеспечения для проектирования печатных плат, такие как Express PCB, Kicad, Orcad и т. Д.
Шаг 2
После построения принципиальной схемы она преобразуется в макет, который можно распечатать на печатной плате. Он содержит так много соединительных линий; перекрестно и связаны с пунктами назначения. Получившаяся фигура известна как крысиное гнездо. Эти пересекающиеся линии можно проложить вручную, а также с помощью инструментов EDA (Electronic Design Automation).Инструменты EDA правильно расположат компоненты, а также найдут правильный путь для линий соединения. После всего этого, наконец, будет получен макет принципиальной схемы.
Шаг 1-4: Как сделать печатную плату
Программа для проектирования печатных платпомогает рисовать принципиальную схему, а также помогает в рисовании печатных плат. Компоненты могут быть размещены, как на принципиальной схеме, например, разъемы, переключатели , , светодиоды , , радиаторы и т. Д.Если на принципиальной схеме есть разъемы, разместите их по бокам для упрощения подключения. Развязывающие конденсаторы могут быть размещены рядом с выводами. Компоненты не должны располагаться на краю платы. Компоненты с таким количеством соединений должны быть размещены посередине. Большие компоненты должны быть размещены соответствующим образом. В противном случае возникнут проблемы при сборке всей схемы. Используйте метки на каждом штыре. Это поможет в дальнейшем при пайке компонентов. Например: — GND, VCC и т. Д.
Шаг 3
На лазерном принтере распечатывается принципиальная электрическая схема на вощеной бумаге.
Шаг 4
По размеру макета вырезать медную плату. Это основа печатной платы, даже если это однослойная, двухслойная или многослойная плата. Однослойная плата используется для подготовки небольших схем. Одна сторона платы медная. В двойном слое обе стороны медные. Двухслойная плита в основном используется в промышленности. Многослойная плата содержит несколько слоев меди, которая в основном используется в сложных схемах.Например, системная плата. Это дорого. Удалите оксидный слой меди. Для этого медную доску натирают стальной ватой. Однослойная печатная плата с одной стороны состоит из меди. Поместите вощеную бумагу, которая содержит распечатанный макет принципиальной схемы, над печатной платой. Он должен быть размещен на медной стороне печатной платы.
Шаг 5
Возьмите белую бумагу и поместите ее над вощеной. С помощью электрического утюга над вощеной бумагой нагревается тепло. Распечатанный макет приклеится к медной стороне печатной платы.Теперь на печатной плате находится макет принципиальной схемы. Охладите плату PCB и медленно удалите вощеную бумагу. Если какая-либо часть макета сломана, используйте постоянный черный маркер для завершения макета.
Шаг 5: Как сделать печатную платуШаг 6
Макет печатается на печатной плате. Теперь возьмем пластиковый лоток. Залейте водой. Добавьте в воду немного порошка хлорида железа.Окуните печатную плату в раствор хлорида железа (раствор для травления) примерно на 30 минут. Это вступит в реакцию с медной областью и удалит нежелательную медь с печатной платы. Этот процесс известен как травление.
Шаг 7
Выньте печатную плату из раствора для травления и промойте ее холодной водой. Чернила удаляются с помощью стальной мочалки. Не протравленная область — это проводящая медная дорожка.
Шаг 7: Как сделать печатную плату
Шаг 8
Осторожно просверлите плату PCB, чтобы вставить отверстие.Затем соедините компоненты по принципиальной схеме и припаяйте.
Шаг 8: Как сделать печатную плату
Припаивание электронных компонентов к печатной платеЧто такое пайка?
Пайка — это процесс, в котором два или более металлических предмета соединяются друг с другом путем плавления. В стык наносится наполнитель. Температура плавления присадочного материала меньше.Пайка помогает надежно соединить электронные компоненты. Паяльник используется в основном для пайки. Жало паяльника должно быть чистым. Металлическая часть, подлежащая пайке, нагревается с помощью паяльника. Припой вплавляется в соединение.
Припой металлический клей. Он скрепляет детали вместе, образуя соединение. Электрический ток протекает через соединение. Соединение не должно двигаться, пока припой не остынет. Если паяльные детали содержат грязные частицы, то припой не будет прилипать к оборудованию.Поэтому перед пайкой детали, подлежащие пайке, необходимо очистить. Если нет, сначала снимите детали, а затем очистите их. Если припой перегрет, то образуется шип, и на нем будут остатки флюса.
Паяльное оборудование
- Паяльник
Паяльник — это источник тепла, который используется для плавления припоя. Расплавленный припой перетекает в стыки и помогает спаять компоненты. Паяльник состоит из нагреваемого металлического жала и изолированной ручки.Электрический ток пропускается через нагревательный элемент. Для получения хороших паяных соединений можно использовать паяльники с регулируемой температурой. Он состоит из термостата для регулирования температуры. Его можно регулировать, и они поддерживают правильное значение температуры.
Паяльник (30 Вт)
Для большинства электронных устройств или печатных плат (PCB) необходимо использовать паяльник мощностью от 15 до 30 Вт.Этот паяльник нельзя использовать для тяжелых компонентов или толстой проволоки. Для этого необходимо использовать паяльный пистолет мощностью более 40 Вт. Паяльник имеет небольшой наконечник в форме карандаша. Он имеет точечный источник тепла для точной работы. Пистолет имеет наконечник большой мощности. Его форма похожа на пистолет. Наконечник высокой мощности нагревается за счет прямого протекания в него электрического тока. Если на нагрев стыков потребуется больше времени, компоненты будут повреждены.
Паяльник (40 Вт) Паяльник (300 Вт)
Анатомия паяльника
Это часть железа, которая нагревается и используется для плавления припоя для соединения компонентов.Жало увеличивает температуру, чтобы расплавить припой, и припой расплавится из-за тепла жала паяльника. Паяльник может менять жала паяльника. Он бывает разного размера и формы. Наконечник можно заменить, открутив или просто нажав на наконечник.
Палочка удерживает верхушку паяльника. Это та часть, которую может держать пользователь. Он состоит из изоляционного материала, такого как резина. Таким образом, тепло не может передаваться, и пользователь может удерживать эту изолирующую деталь.
Когда паяльник не используется, его можно поместить в подставку для паяльника.Это сделано в целях безопасности.
- База
Используется для контроля или регулировки температуры. Палочка подключена к базе. Доступны аналоговые базы и цифровые базы. Аналоговая база содержит циферблат для регулировки температуры. Цифровая база содержит переключателей для установки температуры. Значение будет отображаться на дисплее. На рисунке показаны цифровая база и аналоговая база. Некоторые паяльники состоят из палочки с железным наконечником и кабеля для подключения к электрической розетке.Он не может контролировать или регулировать температуру. Электрический ток напрямую достигает нагревательного элемента, встроенного в трубку.
База
- Губка
Для очистки наконечника утюга можно использовать влажную губку. Но это может сократить срок службы наконечника утюга. Наконечник утюга, очищенный влажной губкой, вызывает резкое изменение температуры.Это приводит к расширению и сжатию наконечника, а на нем могут образоваться отверстия. Тогда его нельзя использовать для пайки. Поэтому для очистки наконечника утюга предпочтительнее использовать латунную губку.
Губка
- Припой
На рынке доступны различные типы припоев. Но лишь немногие из них могут быть использованы для работы с электроникой.Для пайки электронных компонентов можно использовать канифольный припой. Для работы с печатными платами можно использовать припой диаметром от 0,75 мм до 1 мм. Доступен в различных сплавах. 63% олова и 37% свинца используется для сборки электронных компонентов.
Припой
- Кусачки
После пайки компонентов используется инструмент для зачистки проводов.Провода можно обрезать с помощью кусачек, а затем припаять их к плате.
- Плоскогубцы
Его можно использовать для протягивания провода. Может использоваться для пайки.
- Флюс
Используется для улучшения электрического соединения и механической прочности. Это восстановитель, уменьшающий оксиды металлов в стыках. В основном есть 3 типа.
- Водорастворимые флюсы: — Удаляются водой после пайки.
- Нет чистых флюсов: — Не удаляется после пайки. Но они непроводящие. Так что это никогда не вызовет поражения электрическим током.
- Традиционные канифольные флюсы: — Выпускается в 3-х формах. Это неактивированные, слегка активированные и активированные составы. Неактивированные и слегка активированные содержат канифоль, которая сочетается с кислотой (любые активирующие агенты).
- Устройство для удаления припоя
На рисунке ниже показана присоска для припоя .Он содержит верхнюю кнопку. Он опускается и нажимается боковая кнопка, чтобы высосать припой. Если на плате PCB имеется большое количество припоя, его можно удалить с помощью присоски для припоя. Он состоит из нагревательного элемента с центральным отверстием, который соединен с вакуумным насосом. Он нагревает и удаляет припой из стыка. Если при пайке возникают какие-либо ошибки, мы можем легко удалить их с помощью этого.
- Пинцет для пайки
Используется для расплавления припоя в подходящем месте, а также может использоваться для перемещения компонентов.
Процесс пайки к печатной плате- Очистите жало паяльника губкой.
- Перед использованием паяльник необходимо подключить на 2 минуты. Паяльник необходимо нагреть до оптимальной температуры.
- Извлекают запаянный электронный компонент и загибают его выводы. Расстояние от корпуса компонента должно составлять около 2 мм.
- Для пайки резистора поместите резистор в плату PCB и переверните плату PCB.Поводок должен быть обращен к пользователю. Лишний вывод отсекается. Паяльник держит в правой руке, припой — в левой. Паяльную проволоку нужно держать между кончиками пальцев. Расстояние от кончика пальца должно составлять около 3 дюймов.
- Паяльник и припой приближают к основанию вывода резистор и медную дорожку печатной платы. Контакт паяльника с припоем в месте соединения.
- Внезапно припой расплавится из-за нагрева паяльника и потечет к стыку.Если соединение заполняется расплавленным припоем, держите припой подальше от него.
- Используя вакуумную трубку для удаления припоя, можно удалить излишки припоя. Обычно припой после нагрева переходит в жидкую форму. Излишки припоя можно удалить с помощью вакуумной трубки для припоя.
- Компонент не должен двигаться, пока расплавленный припой не остынет. После охлаждения вывод резистора фиксируется в печатной плате. Таким же образом можно паять любые компоненты.
- Расплавленный припой имеет форму вулкана.Если подключение неправильное, снимите его и попробуйте снова.
- В помещении должно быть достаточно света и вентиляции.
- Отключайте паяльник, когда он не используется.
- Не прикасайтесь к паяльнику. Не допускайте попадания паяльника на кожу, одежду, волосы и т. Д.
- Храните паяльник в подставке для паяльника, когда он не используется. Убедитесь, что он не упадет. Его нельзя ставить на верстак.
- Возьмите утюг за пластиковую ручку.
- Держите шнур питания вдали от горячего утюга. Если горячий утюг коснется шнура питания, это может вызвать поражение электрическим током.
- Обогреваемые провода следует удерживать пинцетом.
- Чистящая губка при использовании должна быть влажной.
- После пайки вымойте руки водой с мылом.
- Свинец и пары других металлов опасны. Так что избегайте токсичных паров.
Советы и приемы для успешной пайки — Как паять в электронике Учебное руководство
Автор: Луиза Логан
Пайку можно представить как микросварку в котором куски металла соединяются вместе с помощью наполнитель i.е. припой (сплав олова и свинца) при низкой температуре. Уделяя время внимательному и умелая пайка электрических компонентов гарантирует, что схемы работают впервые. Неряшливый бросился работа по пайке заставит вас вернуться, чтобы сделать исправления. Здесь вы узнаете отличную технику для пайка успех.
Необходимые компоненты
- Паяльник — (25-40 Вт используется для печатных плат Доски).Его наконечник обычно никелирован.
- Проволока для пайки — Толщина зависит от типа проволоки. работа, которую вы выполняете. Обычно используется проволока 18 калибра. в работе электронных схем. Обычно он состоит из СН-63 (37% свинца и 63% олова).
- Паяльная стойка — Это удерживает паяльник, когда он не используется. В паяльник сильно нагревается и его хорошая сохранность Практикуйтесь в использовании паяльной стойки.
- Печатная плата или Правильно просверленная доска Vero
- Светодиодные фонари или любые другой электронный компонент
- Очки защитные
Меры предосторожности, о которых необходимо знать
- Безопасность следует надевать защитные очки, чтобы защитить глаза от испарений. расплавленного припоя, который может вызвать раздражение.
- Не держите паяльник за медные дорожки для более 5 секунд. При нагревании может достигать температура около 400-500 ° C и может повредить ваш дизайн.
- Когда паяльник не используется, его необходимо размещен на подставке так, чтобы никакие электрические, физические или это может привести к механическому повреждению.
- При пайке беру
следите за тем, чтобы ни одна из медных дорожек не была замкнута накоротко
расплавленным припоем.Если это так, удалите замкнутый
дорожку и снова припаять.
Размещение компонентов правильно
На следующем рисунке показан такой процесс.
- Поместите компонент для пайки. Брать осторожность при размещении светодиода; более длинный конец — анод. Полярность имеет значение!
- Правильно согните деталь в место.
- Вставьте компонент в плату.
- Изгиб компоненты выводов и прижмите их к печатной плате.
- Вот так компонент должен выглядеть на плате. Теперь это готов к пайке.
Пайка
Это техника пайки обеспечивает прочный, яркий металлический, прочный стык без хлопьев. Может применяться к любому электронному компоненту, который необходимо припаять.
- Очистите печатную плату спиртом.
- Коснитесь кончика паяльника к участкам вокруг стыка. Это нагревает вашу медную дорожку (не делайте этого больше более 5 секунд, иначе медная дорожка получит поврежден)
- Поместите паяльную проволоку рядом с паяльником и переместите его по стыку на небольшой круг, пока он не дойдет до паяльника.
- Расплавьте припой, достаточный для соединения, а затем убрать утюг.Расплавленный металл должен покрыть все элементы стыка.
- Снять пайку проволока, а затем утюг.
Хорошее паяное соединение оптимальное количество припоя и равномерно распределяется без выступов. Рассмотрим следующие сценарии хороших и плохих методов пайки.
Луиза Логан работает инженером в
Элемент 14
Farnell, компания, специализирующаяся на высоком качестве
электронные компоненты.Ей нравится делать свое собственное
электронные проекты и обучение племянников
электронные схемы.
Различные методы пайки, необходимые для электроники
Пайка — это процесс фиксации одного или нескольких компонентов поодиночке путем растворения и пропуска припоя в стыке, который называется пайкой. Металлический припой имеет более низкую температуру плавления, чем обрабатываемая деталь. Процесс пайки может применяться в электрических и электронных проектах, сантехнике и т. Д.Процесс пайки выполняется в различных проектах электротехники и электроники, чтобы объединить компоненты с корнями печатной платы. Рабочие характеристики и работа схемы зависят от идеальной пайки, для этого нужен талант, и работа над хорошими методами пайки поможет вам создать отличную рабочую схему. В этой статье описываются методы пайки , для которых требуются паяльник, паяльник и флюс, а также печатная плата и принципиальная схема схемы.
Различные методы пайки
Способы пайки можно разделить на два, а именно мягкую пайку и твердую пайку.
Различные методы пайки
Мягкая пайка
Мягкая пайка — это процесс подгонки очень мелких составных деталей, обладающих низкой температурой плавления, которые сломались во время процедуры пайки, выполняемой при высокой температуре. В этом процессе оловянно-свинцовый сплав используется в качестве наплавочного металла.Температура разжижения сплава наполнителя не должна быть ниже 400 ° C / 752 ° F. В качестве источника тепла для процедуры используется газовая горелка. Некоторые из примеров такого типа пайки металлов включают олово-цинк для соединения алюминия, олово-свинец для общего использования; цинк-алюминий для алюминия, кадмий-серебро для питания при высоких температурах; свинец-серебро для прочности выше комнатной температуры, ослабление конфронтации, олово-серебро и олово-висмут для электрических изделий.
Пайка твердым припоем
При этом типе пайки твердый припой объединяет два металлических элемента, распределяясь по отверстиям компонента, которые разблокируются из-за высокой температуры.Металлический наполнитель пространства выдерживает более высокую температуру, превышающую 450 ° C / 840 ° F. Он состоит из двух элементов: серебряной пайки и пайки.
Серебряная пайка
Это незагрязненный метод, позволяющий изготавливать небольшие компоненты, проводить ненормальное обслуживание и наращивать инструменты. В нем используется сплав, содержащий серебро в качестве металлического наполнителя. Хотя серебро обеспечивает свободную индивидуальность, пайка серебром не рекомендуется для заполнения пространства, и поэтому для точной пайки серебром рекомендуется использовать другой флюс.
Пайка припоем
Этот тип пайки представляет собой процедуру соединения двух выводов из основных металлов путем образования жидкого металлического заполнителя пространства, который проходит за счет притяжения сосуда через стыки и охлаждается, образуя прочное соединение за счет диффузии и атомный магнетизм. Это дает очень прочный сустав. В качестве наполнителя пространства используется латунь.
Необходимые инструменты для пайки
Инструменты, необходимые для пайки, включают паяльник, флюс для припоя, паяльную пасту и т. Д.
Необходимые инструменты для пайкиПаяльник
Здесь паяльник — это необходимое основное, которое используется как источник тепла для разжижения припоя. А паяльные пистолеты мощностью от 15 до 30 Вт подходят для большинства работ с электроникой или печатными платами. Для пайки тяжелых компонентов и кабеля вам потребуется утюг повышенной мощности около 40 Вт или более крупный паяльник. Основное различие между пистолетом и утюгом заключается в том, что железо выглядит как карандаш и состоит из точечного источника тепла для точной работы, тогда как пистолет похож на пистолет по форме с высокой точкой мощности, возбуждаемой простым протеканием электрического тока. через это.
Паяльник предназначен для ручной пайки электронных компонентов. Он отводит тепло, чтобы сделать припой более мягким, чтобы он мог попасть в разрывы между двумя рабочими выводами. Паяльники часто используются в рекреационных целях для настройки, защиты и незавершенного производства при сборке компонентов.
Флюс для припоя
Флюс — это химический очищающий агент. При пайке металлов флюс выполняет три функции: он удаляет ржавчину с компонентов, подлежащих пайке; он закрывает воздух, в результате чего устраняется лишняя ржавчина, и, облегчая смешивание, улучшает индивидуальность капель жидкого припоя.
Паяльная паста
Паяльная паста используется для подключения выводов включенных в комплект микросхем к соединительным концам в схеме на печатной плате.
Пошаговый процесс пайки
Основная пошаговая процедура пайки выполняется следующими шагами
Пошаговый процесс пайки- Начните с небольших компонентов к более высоким компонентам и соединительным проводам
- Поместите элемент в Печатная плата, убедившись, что она идет правильным путем вокруг
- Немного поверните провода, чтобы закрепить деталь.
- Убедитесь, что паяльник нагрелся, и при необходимости очистите жало влажной губкой.
- Поместите паяльник на компонент площадки и подайте конец припоя на плату.
- Снимите припой и паяльник с платы.
- Дайте терминалу остыть на несколько секунд.
- Использование пары резцов для вывода излишков компонента.
- Если вы ошиблись при нагревании стыка утюгом, поместите наконечник припоя съемника и нажмите кнопку.
Жала для паяльника
Пайка — это процесс , который требует больше всего практики. Наконечники для пайки должны помочь вам добиться успеха в ваших начинаниях, и если что-то пойдет не так, вы можете перестать практиковать это и приготовиться к серьезным задачам.
Жала для пайкиИспользуйте радиаторы: Радиаторы необходимы для соединительных проводов чувствительных устройств, а именно транзисторов и интегральных схем. Если у вас нет зажима, то плоскогубцы — отличный выбор.
Чистый наконечник утюга: Чистый наконечник утюга указывает на улучшенную теплопроводность и лучшее соединение. Используйте влажный кусок губки, чтобы очистить кончик между стыками. Держите кончик припоя хорошо луженым.
Проверьте соединения: Когда собираются сложные схемы, рекомендуется проверять соединения после их пайки.
Припой крошечные детали Первоначально: Припаяйте перемычки, диоды, резисторы и все другие мелкие детали до того, как приступить к подключению более крупных деталей, таких как конденсаторы и транзисторы.Это значительно упрощает сборку.
Подключите чувствительные компоненты на конце: Вставьте CMOS, MOSFET, IC и другие неактивные чувствительные детали на конце, чтобы не повредить их при подключении других компонентов.
Используйте достаточную вентиляцию: Избегайте вдыхания образующегося дыма и убедитесь, что в регионе, в котором вы работаете, есть достаточная вентиляция, чтобы предотвратить увеличение токсичного дыма.
Итак, это все о типах пайки, необходимых инструментах и хитростях и подсказках.Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы относительно этой концепции, пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже. вот вам вопрос , как выбрать хорошую пайку ?
Фото:
Основы обучения пайке: точка плавления припоя, из чего состоит припой
Введение
Аккуратно собранные зеленые и коричневые печатные платы с красочными компонентами выглядят весьма интригующе для студентов, изучающих электронику, и много людей, которые плохо знакомы с электронным миром.Они, как правило, очень нетерпеливы при создании электронного проекта, не зная основ. Они часто забывают, что для создания электронной схемы нужно сначала научиться паять, потому что схема будет работать безупречно только тогда, когда паяные соединения выполнены идеально. Изучение того, как правильно паять, должно быть первым шагом для всех новичков в электронике, и мы узнаем, как это сделать, здесь, но перед этим давайте получим некоторые знания о паяльной проволоке.
Что такое припой?
Самый очевидный вопрос, который часто возникает у людей, — из каких элементов состоит припой или припойная проволока.Паяльная проволока представляет собой сплав олова и свинца в соотношении 60:40 с запаянным в сердечнике сухим флюсом. Это соотношение считается лучшим с точки зрения качества. Низкокачественные сорта могут иметь другое соотношение с содержанием олова на нижней стороне.
Правильная температура плавления припоя (около 250 градусов Цельсия) является отличительной чертой припоя хорошего качества. Стандартное качество также определяется его блеском, низким содержанием флюса и высокой проводимостью.
Он используется в печатных платах для фиксации вставленных выводов компонентов с медными дорожками, чтобы они были электрически соединены.
Когда припойная проволока и жало горячего паяльника соприкасаются друг с другом в месте соединения вывода компонента и дорожки печатной платы, припой мгновенно плавится и плавится, чтобы «склеить» соединение прочно и надолго.
Дым, возникающий при пайке, возникает из-за горения флюса внутри сердечника припоя. Флюс действует как катализатор для удаления примесей и улучшения качества паяного соединения. В идеале это соединение является очень хорошим проводником электричества и не вызывает коррозии.
Учебное пособие по пайке
Из приведенных ниже иллюстраций вы должны четко понять, как паять:
Купите паяльник на 25 Вт и проволоку хорошего качества (чем дороже, тем лучше) у местного продавца электроники. Также приобретите печатную плату общего назначения и несколько пассивных компонентов, таких как резисторы и конденсаторы.
Подключите паяльник, чтобы паяльник достиг оптимальной температуры (250 градусов Цельсия, что является точкой плавления припоя), может потребоваться около 100 секунд.Тем временем отогните выводы резисторов примерно на 2 мм от концов корпуса.
Так как это процедура обучения, сначала вставьте только один резистор в отверстия общей печатной платы, который точно соответствует длине изогнутого резистора.
Держите плату ровно так, чтобы вставленные выводы смотрели вверх или на вас. Возьмите паяльник правой рукой и удерживайте паяльный провод кончиками пальцев левой руки так, чтобы он выступал из захвата пальца примерно на 3 дюйма.
Теперь поднесите горячий конец паяльника и припой к основанию вывода и медной дорожки и заставьте их одновременно коснуться соединения.
Паяльная проволока немедленно начнет плавиться; продолжайте нажимать на проволоку, пока не найдете, что протекающего количества достаточно для идеального соединения. Плавно поднимите утюг и проволоку от стыка и дайте стыку застыть.
Аналогичным образом вставьте и припаяйте остальные левые компоненты.
Первые результаты могут показаться немного непрофессиональными, но благодаря постепенному процессу, обучению пайке и практике, вы сможете овладеть техникой и выполнять операцию безупречно.
Копирование изображений отсюда категорически запрещено, разрешено только через гиперссылки.
Типы пайки и пайки
Что такое пайка?
Пайка — обязательный навык для всех электрических и электронных работ.«Пайка » определяется как процесс соединения двух металлических частей с использованием присадочного металла, известного как припой, имеющего низкую температуру плавления ниже точки плавления заготовки. Его часто путают со сваркой, но разница между ними в том, что при пайке заготовка не плавится, они соединяются с использованием присадочного металла, а при сварке заготовки соединяются плавлением.
Фиг.1:
]]>Изображение пайки
История
Пайка практиковалась еще 5000 лет назад в Египте.Пайка была широко распространена около 4000 лет назад, когда олово было обнаружено как припой. Процесс пайки был внедрен в Средиземноморском регионе, и его применяли в Римской империи, Швейцарии и Венгрии. Пайка значительно улучшилась от культуры к культуре и от поколения к поколению, и в сегодняшнем сценарии это лучший метод изготовления и сборки микроэлектроники.
Виды пайки
Пайкаклассифицируется, как показано на изображении ниже:
Фиг.2: Схема, поясняющая типы пайки
]]>1. Пайка мягким припоем
Это процесс соединения небольших сложных деталей с низкой температурой плавления, который повреждается, когда процесс пайки осуществляется при высокой температуре. В качестве присадочного материала используется сплав олово-свинец. Температура плавления наполнителя должна быть ниже 400 o ° C (752 o F). В качестве источника тепла используется газовая горелка.
Фиг.3: Изображение, представляющее мягкую пайку
]]>2. Пайка твердым припоем
В этом процессе твердый припой соединяет две металлические детали, расширяясь в поры детали, открываемые высокой температурой. Наполнитель обладает высокой температурой выше 450 o ° C (840 o F).
Он состоит из двух частей, а именно серебряной пайки и пайки.
2.1 Пайка серебром
Это чистый процесс, который можно использовать для изготовления небольших деталей, выполнения нестандартных ремонтов и изготовления инструментов.В качестве присадочного материала используется сплав, содержащий серебро. Серебро обеспечивает сыпучесть, но серебряный припой плохо заполняет зазоры, поэтому для точного серебряного припоя рекомендуются различные флюсы.
Рис.4: Графическое изображение серебряной пайки
]]>2.2 Пайка
Пайка — это процесс соединения двух частей основных металлов путем создания расплавленного металлического наполнителя, который течет за счет капиллярного притяжения через стыки и охлаждается, образуя прочную связь за счет атомного притяжения и диффузии.Создает чрезвычайно прочный сустав. В качестве присадочного материала используется латунный сплав.
Рис.5: Схема, показывающая процесс пайки твердым припоем
ПАЯ
Это любой из различных легкоплавких сплавов, обычно олова или свинца, используемых для соединения металлических деталей. Он обозначается двумя числами, которые представляют процентное содержание каждого металла в смеси. Первое число относится к процентному содержанию олова, а второе — к процентному содержанию свинца. Обычно плавится при температуре около 200 o C.Поскольку припой содержит олово, покрытие поверхности припоем называется «лужением».
Виды припоя
· Припой 60/40 — в его составе 60% олова и 40% свинца. Плавится при температуре 374 o F. Образует высокие округлые швы. Из-за низкой относительно низкой температуры плавления этот тип припоя легко обрабатывать, чтобы сохранить гладкую поверхность.
· Припой 50/50 — в его составе 50% олова и 50% свинца.Его температура плавления составляет 421 o F. Этот тип припоя дает гораздо более плоский валик, чем 60/40. Из-за высокой температуры плавления этот тип припоя часто используется на обратной стороне витражей, чтобы защитить его от плавления при пайке лицевой стороны.
· 63/37 припой — в его составе 63% олова и 37% свинца. Этот тип припоя является отличным припоем для наплавки внешнего края деталей, покрытых медной фольгой. Его часто называют декорированным припоем или быстросхватывающимся припоем.
· Бессвинцовый припой — Этот тип припоя аналогичен припою 50/50. Бессвинцовый припой — самый дорогой припой, но при создании деталей, которые будут контактировать с продуктами питания или с которыми часто приходится обращаться, этот тип припоя отличается.
Наилучший размер припоя для электронной платы — 22swg (SWG = стандартный калибр проводов). Припой для электроники содержит крошечные сердечники из флюса. Без флюса большинство соединений вышло бы из строя, потому что металлы быстро окисляются, а сам припой не будет течь должным образом.
Возникает вопрос, почему метод пайки предпочтительнее других методов соединения?
Поскольку для пайки требуется мало энергии, он относительно недорог и прост в использовании. Если соединения правильно спаяны, они очень надежны и могут прослужить годы, десятилетия и столетия. Кроме того, паяные соединения легко ремонтировать.
Процесс пайки
Процесс пайки
Базовая операция пайки выполняется в следующие шаги:
Очистка — Нагретый металл склонен к быстрому окислению.Вот почему оксиды, окалину и грязь необходимо удалять химическими или механическими способами. Следовательно, сначала мы проверяем наконечник паяльника, который должен быть чистым и блестящим, подходящим для выполняемого проекта. Если нет, то для выполнения требований проекта на кончик утюга добавляется небольшое количество припоя.
Рис.6: Изображение, показывающее очистку паяльника
]]>Для эффективной очистки жала паяльника необходимо, чтобы губка, используемая для этого, была влажной.Поскольку сухая губка не будет эффективно очищать наконечник, а влажная губка снизит температуру наконечника, паяное соединение будет неэффективным.
Нагрев — Температура паяльной станции должна быть отрегулирована до значительного уровня 350 o C, чтобы достичь требуемых условий плавления сплава, используемого для пайки.
Рис.7: Изображение паяльной станции
]]>Процесс пайки, продолжение.
Вставка — Кроме того, компоненты, которые должны быть припаяны, вставляются в отверстия печатной платы, сгибая провод с помощью тонких плоскогубцев, так что они могут легко скользить в отверстиях, предусмотренных на контактной площадке печатной схемы. Затем выводы, выступающие из нижней части печатной платы, изгибаются под углом примерно 45 o .
Отрежьте выводы компонента, которые находятся близко к внешнему краю паяльной площадки.
Пайка — вывод и контактная площадка нагреваются одновременно, паяльник удерживается под углом 45 o и удерживает припойную проволоку в контакте с пространством между наконечником паяльника и выводом.Поскольку припой вокруг стыков плавится, паяльную проволоку следует держать неподвижной для достижения хороших результатов. И сначала удалите наконечник припоя, а затем — проволоку.
После пайки соединения, вместо того, чтобы обдувать паяное соединение, дайте ему остыть естественным образом.
Рис.8: Изображение, показывающее пайку для поверхностного монтажа
]]>Удаление остатков — Используя изопропиловый спирт и щетку со щетиной, необходимо тщательно очистить печатную плату после завершения пайки компонентов.Этот процесс удаляет остатки флюса и нежелательные загрязнения, присутствующие на печатной плате. Если какой-либо флюс останется, он продолжит реагировать с припоем, вызывая окисление. Поэтому этот шаг очень важен.
Отделка — воск для отделки используется после процесса очистки для улучшения цвета патины, придавая ей насыщенный черный или блестящий медный оттенок, а также для сохранения наилучшего внешнего вида. Нанесите патину на линии пайки с помощью ватного тампона.
Рис. 9: Блок-схема, поясняющая процесс пайки
]]>Типы процессов пайки
Рис.10: Классификация процесса пайки
]]>Волновая пайка
Это один из основных методов пайки, при котором электронные компоненты припаиваются к печатным платам. Волна припоя создается насосом, расположенным на дне ванны с припоем.Компоненты вставляются в отверстия, а загруженная печатная плата помещается на конвейер, который приводит ее в контакт с волновой поверхностью. Припой смачивает металлическую поверхность на плате, создавая электрические и механические соединения. Техника пайки волной пайки включает в себя последовательность процессов, выполняемых в одном и том же аппарате. В первую очередь поверхность покрывается флюсом. После нанесения флюса подложка проходит стадию предварительного нагрева, которая способствует активации флюса, испаряет летучие компоненты флюса и снижает тепловой удар по подложке и устройствам, когда он проходит на волну припоя.После этого поверхность платы уходит от волны припоя и приводит к образованию стыков. После прохождения волны припоя плата остывает за счет естественной потери тепла.Рис.11: Графический рисунок, показывающий пайку волной
]]>Пайка оплавлением
Пайка оплавлением — это широко распространенная технология пайки корпусов полупроводников для поверхностного монтажа. Процесс оплавления состоит из нанесения эвтектической паяльной пасты на печатную плату, размещения устройств на пластине, а затем транспортировки платы через печь оплавления или под инфракрасной лампой или с помощью карандаша с горячим воздухом с последовательными нагревательными элементами различной температуры.Когда вся сборка подвергается контролируемому нагреву, припой плавится и соединение остается навсегда. Узнайте больше о паяльнике с подробными подробностями из эксклюзивных изображений в Insight about Soldering Iron.Рис.12: Схема, показывающая технологию пайки оплавлением
]]>
ПОТОК
Паяльный флюс разработан для удаления пленки оксидов с металла и повышения способности припоя и металла растворяться друг в друге.Флюс должен раскислять металлические поверхности при высоких температурах без разложения. Флюс одновременно снижает поверхностное натяжение текущего припоя и, таким образом, обеспечивает лучшие характеристики смачивания и более благоприятные свойства текучести.
Рис.13: Схема, показывающая типы флюса в процессе пайки
]]>Канифольный флюс
Это самый старый, самый популярный и самый эффективный паяльный флюс. Канифоль, являющаяся основой этого вида флюса, добывается из сосны.Активными веществами канифольного флюса являются абейтовая кислота и платиновая кислота; именно реакция между этими кислотами и оксидами металлов на материалах шва обеспечивает очистку, необходимую для смачивания шва. После пайки флюс на канифольной основе оставляет после себя остатки, которые не вызывают коррозии, не проводят ток, устойчивы к влаге и грибкам, но перед дальнейшими процессами его необходимо очистить с поверхности, чтобы свести к минимуму суету и раздражение глаз и кожи, вызванные сгоранием.
Флюсы водорастворимые
Это флюсы, которые смываются при мытье плиты обычной водой, в основном горячей.Иногда весь водорастворимый флюс оставляет после себя остатки. Это карбоновые кислоты и моющее средство, выделяющее раздражающие пары. Следовательно, в дополнение к горячей воде добавляется омылитель для облегчения процесса очистки. Омыливатели щелочные и могут вызывать коррозию; они реагируют с остатками кислоты на борту, образуя мыло и глицерин, которые относительно легко смыть горячей водой. Если не произвести надлежащую очистку остатков, они могут вызвать устойчивую коррозию и вызвать проблемы с электричеством.
Без чистых флюсов
Эти флюсы оставляют минимальные остатки, которые не нужно удалять после пайки готовых электронных сборок. Они исчезают под действием тепла. Многие флюсы, не требующие очистки, имеют органическую основу, обычно на спирте, и имеют низкое содержание твердых веществ. Были разработаны неочищенные флюсы на водной основе, но с ними необходимо обращаться осторожно, чтобы избежать сильного раздражения кожи. Было обнаружено, что флюсы без очистки вызывают даже большее раздражение, чем флюсы из канифоли.Флюсы должны вступать в реакцию с материалом подушки, чтобы быть эффективными и улучшать смачивание; кислоты в этих флюсах делают это, но химические реакции с металлами в подушках и пластиковой подложке производят очень агрессивные газы.
Удаление припоя
Обратный процесс пайки — распайка. Это процесс удаления припоя и компонентов, установленных на печатных платах для ремонта.
Что делать, если пайка сделана неправильно? Как решить эту проблему? Просто паяный стык снимается в процессе распайки.Для этого включается вакуумный насос для удаления припоя из металлизированных сквозных отверстий. Вывод, на который был помещен демонтажный наконечник, перемещается круговыми движениями для закругленных выводов и назад и вперед для плоских выводов. Глубокие знания о демонтаже из пайки можно получить в разделе Insight о демонтажном насосе.Рис.14: Изображение, показывающее процесс распайки
]]>Приложения
Пайка чаще всего используется в сантехнике и в области электроники, где она используется для монтажа электронных компонентов на печатных платах.В дополнение к этому, пайка находит свое применение в производстве ювелирных изделий, кухонных принадлежностей, инструментов, витражей и многого другого. Его также можно использовать для устранения утечки в контейнерах.
]]>]]> ]]>В рубрике: Последние статьи
С тегами: демонтаж, флюс, припой, пайка
Как припаять печатную плату
Пайка — это процесс соединения двух медных или металлических частей путем плавления припоя (не частей) и их соединения вместе для надежного и постоянного электрического соединения.
Инструменты и материалы для пайки Вам понадобятся инструменты, такие как паяльник, паяльная проволока, паяльная паста (пастообразный флюс) или жидкий флюс и влажная губка для припоя, а также печатная плата, вы можете найти универсальную плату в качестве носителя для пайки или вы можете использовать изготовленные печатные платы. от профессионального производителя печатных плат (я настоятельно рекомендую услугу создания прототипов JLCPCB, где вы можете получить 10 двухслойных печатных плат размером 100 мм × 100 мм всего за 8,21 доллара США). Вам также может понадобиться демонтажный насос или фитиль для удаления припоя, если вам нужно удалить припой.
Паяльник, припой, фитиль Жидкий флюс (слева) и демонтажный насос (справа)
Пайка на печатной плате требует немного больше внимания и осторожности, но все же это выполнимо. Поместите кончик утюга на площадку так, чтобы он нагревал как вывод детали, так и контактную площадку печатной платы. Нагрейте их в течение секунды или около того, прежде чем наносить припой. Снимите железо и припой и осмотрите паяное соединение, чтобы убедиться, что все в порядке. Здесь я припаяю платы , разработанные и изготовленные в JLCPCB в качестве примера.
Шаг 1. Для пайки вам сначала нужно нагреть паяльник до нужной температуры, чтобы правильная температура для больших и нечувствительных деталей составляла 370 ° -380 ° по Цельсию. Например кабели. Для более мелких и более чувствительных частей, например 320 ° -330 ° по Цельсию. Например резисторы и микросхемы. В зависимости от типа припоя, который вы используете, и от потребности в различных температурах, для пайки с низким содержанием свинца и высоким содержанием олова вам потребуются более низкие температуры, а для пайки с низким содержанием олова и высоким содержанием свинца вам потребуются более высокие температуры.А для серебряного припоя нужны еще более высокие температуры.
!
Шаг 2. Очистите жало паяльника губкой для пайки. Если жало очень грязное, вы можете окунуть его в паяльную пасту (pasteflux) на 1 секунду, чтобы облегчить очистку. Это очень важно для хорошей пайки.
Шаг 3. Убедитесь, что детали, которые вы хотите соединить, чистые, без грязи и коррозии, теперь нанесите немного флюса (жидкий флюс предпочтительнее, но можно использовать пастовый флюс) на деталь, которую вы хотите соединить, убедитесь, что они будут продолжать работать быть стабильным.Прикоснитесь к наконечнику паяльника на 1 секунду перед подачей припоя. После пайки сначала удалите припой, затем снимите паяльник. Убедитесь, что соединение хорошее, чистое и достаточно припоя, но не слишком много.
Шаг 4. Если вы использовали флюс, удалите остатки флюса, потому что некоторые флюсы вызывают коррозию и со временем могут повредить соединение. Для очистки можно использовать спирт. Если вы нанесли много припоя, вы можете удалить излишки припоя с помощью помпы или припаянного фитиля.Как распаять Распайка — это процесс удаления излишков припоя или всего припоя. Демонтаж с помощью демонтажного насоса. Полностью расплавьте припой, не повредив компоненты, и всасывайте его насосом. Демонтаж с помощью фитиля для удаления припоя. Поместите кончик фитиля поверх припоя, который вы хотите удалить, и расплавьте припой через фитиль, который впитает припой.
Статьи по теме: Как сделать простую схему для начинающих Изучите схему от схемы к печатной плате легко Как построить печатную плату (PCB) Производство дешевых печатных плат
.
