Схемы электрооборудования автомобилей. Схема электрооборудования автомобиля: как читать и разбираться в электросхемах

Как устроена схема электрооборудования автомобиля. Какие компоненты она включает. Как правильно читать и расшифровывать условные обозначения на электросхемах авто. Для чего нужно уметь разбираться в электросхемах машины.

Что представляет собой электросхема автомобиля

Электрическая схема автомобиля — это графическое изображение всех электрических компонентов и соединений между ними. Она включает в себя:

• Источники питания (аккумулятор, генератор)
• Потребители электроэнергии (стартер, фары, приборы и т.д.)
• Провода и разъемы
• Предохранители и реле
• Блоки управления

На схеме все элементы обозначаются специальными символами и соединяются линиями, показывающими электрические цепи. Цвета линий соответствуют реальным цветам проводов в автомобиле.

Зачем нужно уметь читать электросхемы автомобиля

Умение разбираться в электросхемах автомобиля дает ряд преимуществ:

• Позволяет самостоятельно диагностировать и устранять неисправности электрооборудования
• Помогает при установке дополнительного оборудования (сигнализации, аудиосистемы и т.д.)
• Необходимо при модернизации и тюнинге электросистемы
• Упрощает подключение прицепа или дополнительных потребителей

Даже базовые знания электросхемы своего автомобиля позволят сэкономить на обращениях в автосервис по мелким проблемам с электрикой.

Основные компоненты электрооборудования автомобиля

Электрооборудование современного автомобиля — это сложная система, включающая множество компонентов. Рассмотрим основные из них:

Источники электроэнергии

Главными источниками электропитания в автомобиле являются:

• Аккумуляторная батарея — обеспечивает питание при неработающем двигателе и при запуске
• Генератор — основной источник электроэнергии при работающем двигателе

Мощность генератора и емкость аккумулятора подбираются с учетом энергопотребления всех электрических систем автомобиля.

Потребители электроэнергии

Потребители электроэнергии в автомобиле можно разделить на несколько групп:

1. Основные системы:
   • Система зажигания
   • Система впрыска топлива
   • Электронный блок управления двигателем
   • Электроусилитель руля
2. Вспомогательные системы:
   • Система освещения и сигнализации
   • Стеклоочистители и омыватели
   • Отопитель и кондиционер
   • Аудиосистема
3. Системы комфорта и безопасности:
   • Электрические стеклоподъемники
   • Центральный замок
   • Подогрев сидений
   • Подушки безопасности

Чем больше электронных систем в автомобиле, тем сложнее его электросхема.

Как правильно читать электросхему автомобиля

Чтение электросхемы автомобиля требует знания условных обозначений и понимания принципов построения схем. Вот основные правила:

• Цвета линий соответствуют реальным цветам проводов
• Штриховые линии обозначают соединения внутри компонентов
• Черные линии обычно обозначают «массу» (соединение с кузовом)
• Реле и переключатели показываются в исходном положении
• Цифры и буквы рядом с компонентами — их маркировка
• Кружки с цифрами — точки соединения проводов

При чтении схемы важно понимать общую структуру электросистемы и назначение отдельных цепей.

Условные обозначения на электросхемах автомобилей

Для правильного чтения электросхем необходимо знать основные условные обозначения:

• Аккумулятор — две параллельные линии разной длины
• Генератор — круг с буквой G внутри
• Предохранитель — прямоугольник с цифрой (номинал)
• Реле — прямоугольник с обмоткой и контактами
• Лампа — круг с крестиком внутри
• Электромотор — круг с буквой М
• Резистор — зигзагообразная линия
• Диод — треугольник со штрихом

Зная эти базовые обозначения, можно понять назначение большинства элементов на схеме.

Практические советы по работе с электросхемами

При работе с электросхемами автомобиля полезно придерживаться следующих рекомендаций:

• Используйте цветную схему — так проще отслеживать цепи
• Начинайте с простых цепей (освещение, стартер)
• Сверяйтесь с руководством по ремонту вашего автомобиля
• Проверяйте соответствие схемы реальной проводке
• При поиске неисправности проверяйте всю цепь целиком
• Не забывайте про предохранители и реле

С опытом вы научитесь быстро ориентироваться даже в сложных схемах современных автомобилей.

Особенности электросхем современных автомобилей

Электрооборудование современных автомобилей имеет ряд особенностей:

• Широкое использование электронных блоков управления
• Применение мультиплексных систем передачи данных
• Интеграция различных систем (например, ABS и ESP)
• Использование интеллектуальных датчиков и исполнительных механизмов
• Внедрение систем автоматической диагностики

Все это усложняет электросхемы и требует использования специального диагностического оборудования. Однако базовые принципы чтения схем остаются неизменными.

Инструменты для диагностики электрооборудования автомобиля

Для диагностики электрооборудования автомобиля используются различные инструменты:

• Мультиметр — для измерения напряжения, силы тока и сопротивления
• Тестер электрических цепей — для проверки целостности проводки
• Осциллограф — для анализа сигналов датчиков и блоков управления
• Сканер диагностический — для чтения кодов неисправностей
• Токовые клещи — для измерения силы тока без разрыва цепи

Правильное использование этих инструментов в сочетании со знанием электросхемы позволяет быстро находить и устранять неисправности.

Заключение

Умение читать и понимать электросхемы автомобиля — важный навык для любого автовладельца. Это позволяет самостоятельно диагностировать и устранять многие неисправности, экономя время и деньги на обращениях в автосервис. Кроме того, знание электросхемы необходимо при установке дополнительного оборудования и модернизации электросистемы.

Несмотря на кажущуюся сложность, базовые принципы чтения электросхем достаточно просты. С практикой приходит опыт, и даже сложные схемы современных автомобилей становятся понятными. Главное — не бояться экспериментировать и постоянно расширять свои знания в области автомобильной электрики.

Общая схема электрооборудования. Грузовые автомобили. Электрооборудование

Общая схема электрооборудования

Электрооборудование автомобилей представляет собой сложную систему соединенных между собой электроприборово сигнализации, зажигания, предохранителей, контрольно – измерительных приборов, соединительных проводов.

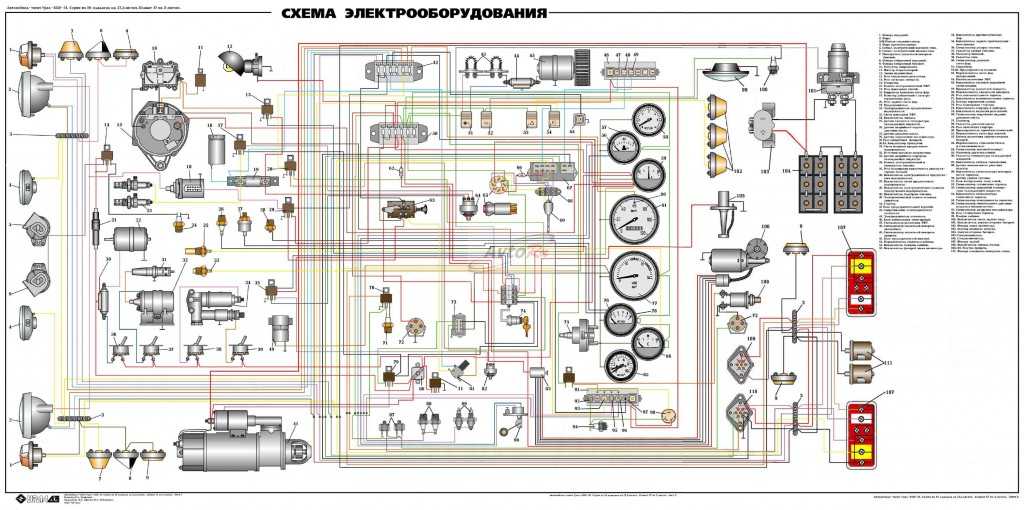

Рис. Принципиальная схема электооборудования автомобиля. 1 – стартер, 2 – аккумуляторная батарея, 3 – амперметр, 4– генератор, 5 – регулятор напряжения, 6 – свеча зажигания, 7 – распределитель, 8 – прерыватель, 9 – катушка зажигания, 10 – контрольно – измерительные приборы, 11 – фара, 12 – переключатель дальнего и ближнего света, 13 – центральный переключатель света, 14 – приборы о свещения, 15и 16 – звуковая и световая сигнализации, 17 – предохранитель.

Наиболее важными в этой схеме являются приборы энергоснабжения, зажигания, контрольно – измерительные приборы, сигнализация и освещение.

Для питания всех электроприборов автомобильного оборудования используется источник питания с напряжением 12 В (у автомобилей КамАЗ – 24В), при постоянном токе.

У автомобиля есть два источника питания – аккумулятор и генератор, к аккумулятору подключаются приборы электороборудования, потребляющие большой ток и имеющие кратковременный период действия (прикуриватель, стартер), а также приборы аварийной сигнализации – переносные лампы, звуковой сигнал. Остальные приборы подключают к генератору, если они работают длительное время и потребляют ток малой мощности.

В автомобилях применяют однопроводную систему – вторым проводом служит металлические части автомобиля. Потребители энергии подключены к источнику питания параллельно, поэтому включение или выключение одного из них происходит автономно и абсолютно безболезненно для других потребителей.

Ток идущий от аккумулятора проходит через амперметр 3 (кроме звукового сигнала и стартера). Ток необходимый для зарядки аккумуляторной батареи 2, от генератора 4 также направляется через амперметр.

Для соединения всех приборов электрооборудования применяют провода низкого напряжения марки ПГВА, в полихлорвиниловой изоляции и различные по площади поперечного сечения.

Для удобства монтажа и ремонтопригодности их соединяют в жгуты, применяют изоляцию различного цвета. На концах проводов предусмотрены наконечники под винтовой зажим или штекерное соединение. При замене приборов электрооборудования соединение электрических проводов необходимо выполнять в строгом соответствии с монтажной схемой электрооборудования данного автомобиля.
