Принцип работы металлоискателя

Металлоискатель работает по следующему принципу:

1. Генератор создает переменное магнитное поле в передающей катушке
2. Это поле индуцирует вихревые токи в металлических объектах
3. Вихревые токи создают вторичное магнитное поле
4. Вторичное поле индуцирует ток в приемной катушке
5. Этот ток усиливается и анализируется электронной схемой
6. На основе анализа определяется наличие, тип и размер металлического объекта

Таким образом, металлоискатель позволяет обнаруживать скрытые металлические предметы по их влиянию на электромагнитное поле. Чувствительность зависит от мощности генератора, размера катушек и качества электронной схемы.

Основные типы металлоискателей

Существует несколько основных типов металлодетекторов:

• Индукционно-балансные (IB) — наиболее распространенный тип
• Импульсные индукционные (PI) — хорошо работают на минерализованных почвах
• Биения частот (BFO) — простые в изготовлении, но менее чувствительные
• Очень низкой частоты (VLF) — позволяют различать типы металлов
• Многочастотные — комбинируют несколько технологий

Выбор типа зависит от условий поиска и требуемых характеристик. Индукционно-балансные наиболее универсальны, импульсные хороши для пляжного поиска, VLF отлично различают металлы.

Компоненты металлоискателя

Основными компонентами металлодетектора являются:

• Поисковая катушка — создает и принимает электромагнитное поле
• Генератор — формирует сигнал для передающей катушки
• Приемник — усиливает и обрабатывает сигнал с приемной катушки
• Дискриминатор — отсеивает ненужные сигналы
• Индикатор — отображает информацию о найденных объектах
• Блок питания — обеспечивает электропитание схемы

Ключевую роль играет качество поисковой катушки и электронной схемы обработки сигнала. От них зависит чувствительность и способность различать металлы.

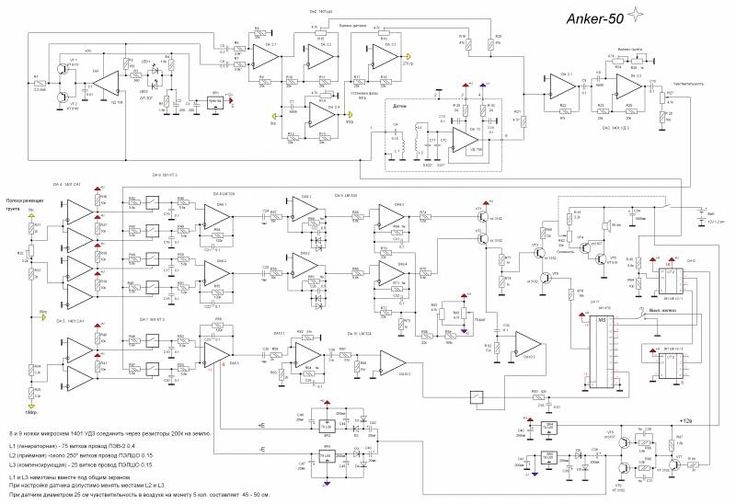

Схемы самодельных металлоискателей

Для самостоятельного изготовления металлоискателя подойдут следующие простые схемы:

Схема на биениях частот

Схема содержит два генератора на микросхемах К176ЛА7:

• Генератор поисковой частоты с катушкой L1
• Генератор эталонной частоты с катушкой L2
• Смеситель на диодном мосте
• Усилитель низкой частоты на транзисторе

При появлении металла частота поискового генератора изменяется, что фиксируется на выходе смесителя.

Схема на микросхеме К561ЛА7

Более простая схема на одной микросхеме:

• Генератор на элементах DD1.1, DD1.2
• Поисковая катушка L1
• Детектор на элементах DD1.3, DD1.4
• Выходной каскад на транзисторе VT1

Схема отличается простотой, но имеет невысокую чувствительность.

Изготовление поисковой катушки

Поисковая катушка — важнейший элемент металлоискателя. Для ее изготовления:

1. Сделайте каркас диаметром 20-25 см из пластика или фанеры
2. Намотайте 50-70 витков провода ПЭВ-2 0.5 мм
3. Зафиксируйте обмотку изолентой
4. Пропитайте катушку эпоксидной смолой для влагозащиты
5. Подключите выводы к схеме через экранированный кабель

Качество намотки катушки напрямую влияет на чувствительность металлоискателя.

Настройка металлоискателя

После сборки металлоискатель требует настройки:

1. Установите средние положения подстроечных элементов
2. Включите прибор вдали от металлических предметов
3. Подстройте частоту генератора до появления слабого звука
4. Проверьте реакцию на разные металлы
5. Отрегулируйте чувствительность и порог срабатывания
6. При необходимости подстройте баланс грунта

Правильная настройка позволит добиться максимальной чувствительности и стабильности работы металлоискателя.

Преимущества самодельных металлоискателей

Изготовление металлоискателя своими руками имеет ряд преимуществ:

• Низкая стоимость по сравнению с готовыми приборами
• Возможность модернизации и доработки схемы
• Понимание принципов работы металлодетектора
• Приобретение навыков конструирования электронных устройств
• Удовлетворение от самостоятельно сделанного прибора

При этом самодельный металлоискатель может не уступать по характеристикам недорогим промышленным моделям.

Области применения металлоискателей

Металлоискатели находят применение в различных сферах:

• Поиск монет и артефактов
• Обнаружение подземных коммуникаций
• Поиск оружия и взрывчатки в службах безопасности
• Геологоразведка и поиск полезных ископаемых
• Археологические работы
• Поиск кладов и исторических ценностей

Широкий спектр применения делает металлоискатели востребованными как среди любителей, так и профессионалов.

Схемы металлоискателей — S-Led.Ru

Схема металлоискателя на двух высокочастотных генераторах
Категория: «Схемы › Металлоискатели»
Этот металлоискатель способен обнаруживать такие крупные металлические предметы как железное ведро или крышку от люка, водопроводную трубу, на глубине до одного метра, а такие мелкие предметы как монеты или шурупы он способен обнаружить на глубине до 15-20 см. Прибор построен на основе самых распространенных деталей, которые имеются в запасах любого радиолюбителя. Металлоискатель выполнен по известному и широко применяемому в таких приборах принципу биений между частотами двух высокочастотных генераторов, частота одного из которых постоянна, а частота второго меняется под действием внешних металлических предметов изменяющих индуктивность его катушки при попадании а зону её периметра. Читать дальше…

Схема металлоискателя
Категория: «Схемы › Металлоискатели»
Металлоискатели достаточно широко распространены, они используются в различных целях от кладов, до обнаружения арматуры и других металлических предметов в бетонных стенах. Представленный здесь металлоискатель весьма простой, с его помощью будет сложно найти клад, но гвоздь под обоями или же ключи в кармане он обнаружить сможет легко. Существует несколько видов изготовления схемы металлоискателя. Первый способ основан на передаче и приеме радиосигнала. Это самые чувствительные и сложные металлоискатели. Особую сложность в них представляют собой двухконтурные поисковые катушки. Читать дальше…

Схема металлоискателя на двух генераторах
Категория: «Схемы › Металлоискатели»
Схема металлоискателя содержит два генератора: генератор поисковой частоты собран на транзисторах V1 и V2, генератор эталонной частоты — на транзисторах V3 и V4. Частоту эталонного генератора можно подстраивать сердечником катушки L3. С помощью катушек связи L1 и L4 колебания с поискового и эталонного контуров подаются на одну диагональ моста, образованного диодами V5-V8, а в другую диагональ включен стрелочный измерительный прибор РА1 с нулем посередине шкалы. Читать дальше…

Схема искателя строительной арматуры
Категория: «Схемы › Металлоискатели»
Это устройство предназначено для поиска строителями арматуры в бетонных блоках. Искатель арматуры работает по принципу металлоискателя. Схема содержит в себе генератор высокой частоты, детектор и стрелочный измеритель. Генератор собран на транзисторе Т1 по схеме с общим эмиттером и индуктивной обратной связью и генерирует Читать дальше…

Высокочувствительный металлоискатель
Категория: «Схемы › Металлоискатели»
Этот металлоискатель собран по классической схеме с двумя генераторами и использованием биений. Он позволяет обнаруживать металлические предметы на глубине до одного метра. Опорный генератор собран на транзисторе Т1 и частота генерируемых им колебаний определяется колебательным контуром L1, С2. Поисковый генератор собран на транзисторе Т2 и частота генерируемых им колебаний определяется контуром, образованным индуктивностью поисковой катушки L2 и конденсатором С9. Читать дальше…

Назад 1 2 Далее

Схема металлоискателя | NiceTV

Известно несколько методов поиска скрытых металлов:

— мостовой — прибором регистрируется разбаланс измерительного моста;
— метод сдвига фаз — измеряется фазовый сдвиг колебаний двух генераторов;
— метод эхолота (передатчик-приёмник) — принимается отражённая от металлического предмета радиоволна.

Однако на практике, в основном, применяется метод биения частот, основанный на сравнении частот двух генераторов. Он самый неточный и неэффективный из всех перечисленных, зато наиболее прост в реализации, не требует специальной настройки и мер по стабилизации частоты, а поэтому удобен для повторения.

Предлагаемый металлоискатель работает именно по этому методу. Частоты обычно используют ультразвукового диапазона, поскольку здесь генераторы работают более устойчиво и с большей амплитудой. Нередко выбирают рабочую частоту 500 кГц (или 465 кГц), чтобы применить готовые контуры ПЧ радиоприёмников. В данном устройстве генераторы настроены на частоту 200 кГц, хотя с одинаковым успехом можно выбирать любую частоту от 100 до 400 кГц.

Рис. 1 Схема металлоискателя

Схема металлоискателя приведена на рис.1. На элементах DD1.3, DD1.4 собран генератор с поисковой катушкой L1. Его частота зависит от ёмкости конденсатора С2 и индуктивности L1 (числа витков). Другой генератор, на элементах DD1.1, DD1.2 — перестраиваемый с помощью резисторов R1 и R2. Он настраивается на частоту генератора с поисковой катушкой для получения нулевых биений или плавной регулировки разностной частоты. Обычно в нём применяют катушку индуктивности и переменный конденсатор (LC-контур).

В данном устройстве используется RC-цепочка, что ослабило взаимное влияние генераторов, повысило их устойчивость и упростило схему. Резистор R1 изменяет частоту грубо, a R2 — плавно. Сигналы обоих генераторов через переходные конденсаторы С3 и С4 поступают на активный смеситель-детектор, выполненный на транзисторе VT1, а с него — на усилитель ЗЧ (VT2), нагрузкой которого служат головные телефоны сопротивлением 100 Ом. Детали. Микросхему К561ЛА7 можно заменить на К176ЛА7. Чтобы меньше «плыла» частота, керамические конденсаторы в устройстве должны быть с малым ТКЕ. В этом плане хороши слюдяные конденсаторы типа «КСО» группы Г. Поисковых катушек лучше всего изготовить три. Одну — диаметром 150 мм, вторую — 200 мм, а третью — 260 мм. Они выполнены проводом примерно одинаковой длины (36 м) и имеют соответствующее число витков (76, 58 и 45). Провод — ПЭВ 0,51 мм (от контура размагничивания старого цветного телевизора). Все три катушки — бескаркасные. Их наматывают на любой подходящий предмет цилиндрической формы (кастрюлю, банку и т. д.), предварительно подложив прокладку из резины или бумаги. Готовую обмотку снимают и в нескольких местах скрепляют нитками, а затем обматывают изолентой или скотчем. При изготовлении катушек в [1] рекомендуется экранировать их от статического электричества, в [2] об этом даже не упоминается. Я свои катушки не экранировал, но сбоев в работе устройства не было.

Рис. 2 Конструкция металлоискателя

Примерная конструкция металлоискателя показана на рис.2. При поиске мелких предметов из металла (гвоздей, ключей и т.п.) включается катушка диаметром 150 мм. Для поиска более крупных предметов требуется катушка побольше (200 мм). Что-нибудь вроде канализационного люка или подземной трубы определяется самой большой катушкой с диаметром 260 мм.

Настройка. Сначала, отпаяв один конец С3, настраивают генератор с поисковой катушкой на нужную частоту. Для этого вместо С2 временно ставят переменный трёхсекционный конденсатор (12…495 пФ )х3 и ведут поиск сигнала на вещательный приёмник, включенный на длинноволновый диапазон. А найдя, «выводят» его на частоту 200 кГц. Впрочем, это не обязательно, можно оставить частоту 150 или, скажем, 250 кГц. Определив величину ёмкости, вместо переменного ставят постоянный конденсатор. Запаяв С3 на место, резистором R1 настраивают на ту же частоту перестраиваемый генератор. Настройку определяют по нулевым биениям в наушниках.

Работа. После 10…15-минутного прогрева устройства приближают поисковую катушку к земле на расстояние, на котором будет вестись поиск, и настраивают на нулевые биения. При поиске выдерживают одинаковое расстояние рамки от земли. Появление звука в телефонах говорит о наличии металлического предмета вблизи катушки. Чем он ближе, тем больше изменяется индуктивность поисковой катушки и, как следствие, тон звукового сигнала.

Этим «миноискателем» я нашёл магистральную водопроводную трубу (для чего, собственно, и пришлось все это делать), проложенную в земле на глубине 70 см.

Литература:
1. Радио, N1, 1984.
2. Радио, N8, 1968.



Е.РЯБИЧКО, ст.Келермесская, Адыгея.

При помощи поиска в каталоге Вы можете найти еще несколько схем металлоискателей.

Схема металлоискателя | Circuits4you.com

Индукционный весовой (IB) металлоискатель имеет хорошую глубину проникновения и хорошо различает черные и цветные металлы. Он также способен в значительной степени отбраковывать железо и оловянную фольгу. Это благо для тех, кто ищет монеты или благородные металлы. Моя цель в этом дизайне заключалась в том, чтобы создать «минималистское» устройство — такое, которое будет хорошо работать, но без всех прибамбасов дорогих коммерческих моделей. Я обнаружил, что можно создать высококачественный металлический локатор, используя всего несколько компонентов.

Просто, но работает

Металлолокатор IB обычно намного сложнее показанной здесь конструкции. Причина простоты в том, что я отказался от аналоговой схемы и вместо этого использовал цифровые передатчик и приемник. При прохождении поисковых катушек по металлу к пиковому детектору (IClb) пробиваются только цифровые сигналы определенной амплитуды. Поскольку они находятся в звуковом диапазоне, они сразу же передаются на пьезоизлучатель или наушники. При проверке чувствительности этой конструкции в воздухе с оптимальной настройкой и использованием латунной монеты диаметром 25 мм она дала четкий сигнал на 150 мм и «кричащий» сигнал на 110 мм. Он также смог обнаружить штифт на 30 мм.

Обратите внимание, что эти цифры могут быть неприменимы к грунту, где глубина проникновения будет в значительной степени зависеть от присутствующей минерализации.
Напротив, локатор гораздо неохотнее подбирает оловянную фольгу. Диск из оловянной фольги того же размера, что и латунная монета, был обнаружен только на половине расстояния в воздухе. Этот отказ от оловянной фольги частично связан с низкой частотой металлоискателя, что позволяет избежать так называемого скин-эффекта.
Кроме того, если две катушки расположены, как описано, черные металлы (железо) в очень значительной степени отбраковываются — фактически до такой степени, что латунная монета диаметром 25 мм и весом семь граммов выглядит одинаково для металлический локатор как кусок железа весом в 20 раз больше. Крупные цветные объекты обнаруживаются на расстоянии полуметра и более.
Потребляемая мощность локатора достаточно низкая. Он потребляет около 10 мА, что означает, что он может питаться от небольшой 9-вольтовой батареи. Если используется щелочная батарея, это обеспечит около 48 часов непрерывной работы. По моему опыту, количество монет, найденных на пляже за час или два, должно легко компенсировать стоимость батареек!
Наконец, стабильность локатора хоть и не самая лучшая, но и далеко не самая плохая. Время от времени необходима повторная настройка, особенно в первые несколько минут использования. Вскоре привыкаешь время от времени поворачивать ручку Fine Tune — возможно, каждые 40 или 50 взмахов поисковой головкой.
Описание схемы
Поисковая головка типичного металлолокатора IB содержит две катушки: катушку передатчика (Tx) и катушку приемника (Rx).
В этом случае передающая катушка приводится в действие прямоугольным генератором, который создает в катушке переменное магнитное поле. Затем катушка Rx располагается таким образом, что она частично перекрывает катушку Tx. Регулируя степень перекрытия, можно найти точку, в которой напряжения в катушке Rx «нулевые» или компенсируются, так что электрический выходной сигнал небольшой или отсутствует. Металлический предмет, попадающий в поле, вызывает дисбаланс, что приводит к возникновению сигнала.
Передатчик (IC1a) представляет собой стандартную конфигурацию генератора 555, использующую половину версии ICM7556IPD с двойной маломощной КМОП-схемой этой ИС.
Кстати, НЕ используйте микросхему NE556N.
IC1a колеблется с частотой около 700 Гц, определяемой R/C-компонентами вокруг контактов 1, 2 и 6. Резистор 680R ограничивает ток, проходящий через передающую катушку.

Секции приемника (IC1b) предшествует простой, но чувствительный каскад предусилителя на основе транзистора Q1, который усиливает сигнал, полученный от катушки Rx. Он подается непосредственно на IC1b, который используется здесь как высокопроизводительный преобразователь синуса в квадрат. Его вход на выводах 8 и 12 смещен делителем, образованным резистором 10кОм и потенциометрами VR1-VR3, так что на выходной вывод 9 пробиваются только импульсы определенной амплитуды..
Есть точка, в которой при тщательной настройке сигнал просто прорывается в виде треска. Когда выход локатора настроен на быстрый треск, присутствие металла превращает его в «крик». Это слышно из пьезоизлучателя или через стандартные наушники. Микросхема 7556 допускает выходной ток до 100 мА, поэтому дополнительное усиление не требуется.
Намотка катушек
Единственным недостатком любой конструкции металлолокатора IB является необходимость в двух катушках, которые должны быть очень тщательно и жестко расположены относительно друг друга. Иногда в расположении этих катушек нет места даже для погрешности в доли миллиметра. Хотя этот конкретный дизайн делает работу проще, чем обычно, размещение катушек все же потребует некоторого терпения. С другой стороны, намотка катушек относительно проста. Каждая катушка также включает в себя электростатический экран (Фарадея), который помогает свести к минимуму эффект земли.
Намотка (одинаковых) катушек не критична и допустима небольшая погрешность.
Я использовал эмалированный медный провод 30SWG (0,315 мм), намотав 70 витков на круговой каркас диаметром 120 мм.
Первый я сделал из листа жесткого картона с 12 булавками, воткнутыми в него под нужным углом (головки немного наружу). Катушка была намотана на штифты по часовой стрелке, затем временно скреплена отрезками изоляционной ленты, пропущенными под катушкой и прижатыми друг к другу сверху. Катушка может быть намотана вперемешку (то есть вам не нужно наматывать витки бок о бок аккуратными слоями).
Как только это будет сделано, штифты удаляются, и таким же образом наматывается вторая катушка. В каждом случае отметьте начало и конец провода. Каждая катушка затем плотно обматывается изоляционной лентой по всей ее окружности.
Теперь добавим экран Фарадея к каждой катушке. Это достигается с помощью длинных тонких полосок алюминиевой фольги. Сначала соскребите эмаль с конца провода каждой катушки. Припаяйте оголенный провод длиной 100 мм к проводу обмотки и обмотайте его вокруг катушки поверх изоляционной ленты. Это обеспечивает электрический контакт для экрана Фарадея.
Начиная с основания этого вывода, фольга наматывается по окружности катушки так, чтобы под фольгой не было видно изоляционной ленты, но фольга не должна совершать полный оборот в 360°. Оставьте небольшой зазор (скажем, 10 мм), чтобы конец фольги не совпадал с началом после того, как она прошла большую часть пути. Проделайте это с обеими катушками. Каждая катушка снова плотно обмотана изоляционной лентой по всей окружности.
Прикрепите каждую из катушек к своему отрезку качественного одножильного экранированного аудиокабеля, при этом экран Фарадея в каждом случае припаивается к экрану. Не используйте стереофонический или двужильный микрофонный провод для соединения обоих проводов вместе; это может вызвать помехи между катушками.
Аккуратно согните готовые катушки, пока каждая из них не станет достаточно плоской и круглой, так чтобы каждый конец провода был обращен от вас и справа от начального провода. Теперь согните их дальше, пока они не образуют кривые овалы, похожие на заглавные D (см. рис. 2). Тыльные стороны букв D слегка перекрывают друг друга в центре поисковой головки. Это критическая часть операции, которую мы завершим после построения схемы.
Наконец, намотайте полоски впитывающей ткани вокруг каждой катушки (я использовал полоски тонкой ткани для мытья посуды, такие как Chux), используя немного универсального клея, чтобы зафиксировать их на месте. Позже, когда катушки залиты эпоксидной смолой, эта ткань сцепляет катушки со смолой.
Конструкция
Печатная плата Matchless Metal Locator имеет размеры 48 мм x 42 мм и имеет код 04106021. Компонентов не так много, поэтому сборка платы должна быть простой, используя схему наложения печатной платы на рис. 3.
За исключением микросхемы CMOS, значения и типы компонентов не имеют решающего значения. Одним из важнейших компонентов является микросхема ICM7556IPD CMOS IC. Я также попробовал микросхему TS556CN в этом положении — она работала, но не так хорошо.
Начните сборку платы, припаяв девять клеммных контактов, 14-контактный двухрядный разъем для IC1 и резисторы. Продолжайте с конденсаторами, диодами и Q1.
После завершения пайки внимательно проверьте плату на наличие паяных перемычек, затем используйте несколько коротких отрезков качественного экранированного микрофонного провода для подключения пьезоизлучателей VR2 и VR3, при этом экран (или оплетка) всегда должен быть подключен к 0 В. При желании добавьте разъем для наушников параллельно или вместо пьезоизлучателя. Используйте изолированный соединительный провод для подключения аккумулятора и выключателя S1, оставив провода короткими. Наконец, подключите экранированные кабели от катушек, чтобы экран снова был на 0 В, и вставьте IC1 в разъем DIL. Обратите внимание, что IC1 чувствителен к статическому электричеству и требует осторожного обращения (перед обращением разрядите свое тело на землю).
На рис. 5 показана предлагаемая конструкция фурнитуры с использованием труб и соединений из ПВХ. Согните основание металлического стержня локатора под очень горячей водой, чтобы получить показанный угол. В качестве альтернативы можно сделать шарнирное соединение.
Вся электроника (кроме поисковых катушек) смонтирована в металлическом корпусе, благодаря чему ни одна часть нижней части печатной платы не соприкасается с корпусом. Регулировочный слот для VR1 должен быть доступен через небольшое отверстие в корпусе. Установите VR2 и VR3 там, где возможна быстрая и простая регулировка.
Необходим металлический корпус, в противном случае на цепь воздействует электростатическая связь (или емкостные эффекты). Металлический корпус подключается к 0 В через контакт на медной стороне печатной платы.
Мне не удалось достать в моем городе (Кейптаун) специальную металлическую коробку, но я обнаружил, что качественные металлические банки для конфет легко доступны, поэтому я воспользовался одной из них. Они также значительно дешевле, чем корпуса для электроники аналогичного размера, и, конечно же, вы получаете сладкое!
Настройка катушек
Прежде чем мы сможем «залить» катушки, необходима готовая печатная плата. Они залиты эпоксидной смолой в твердой пластиковой тарелке, вроде тех, что можно найти в наборе для пикника. Подойдет любая пластиковая тарелка подходящего размера, при условии, что она будет жесткой. (Совет: не вырывайте их из набора для семейного пикника….)

Сначала поместите катушки друг на друга, убедившись, что они правильно ориентированы, чтобы каждый конец провода был направлен от вас и к справа от начала провода. Отрегулируйте оба VR2 и VR3 до их средней точки. Отрегулируйте VR1 примерно до 90kQ. Затем подключите батарею 9 В и включите. Цепь, скорее всего, будет кричать; то есть издает громкий и непрерывный звуковой сигнал. Теперь медленно раздвигайте катушки. Когда они пройдут где-то полпути, наушники замолчат. Здесь напряжения в катушке Rx «нулевые». Продолжайте раздвигать катушки. В определенный момент непосредственно перед тем, как катушки перестанут перекрываться, наушники снова начнут орать (непосредственно перед этим может быть или не быть низкоуровневого звукового сигнала).
Именно в этой точке, а не на доли миллиметра в любом случае, катушки должны быть установлены.
Возьмите нестираемый маркер и отметьте отверстия в нижней пластине вокруг обеих катушек. Эти отверстия используются для пропуска кабельных стяжек, чтобы катушки плотно прилегали к пластине. Также используйте кабельную стяжку, чтобы прикрепить аудиокабели к пластине. Используйте немного Blu-tak, чтобы плотно закрыть отверстия под пластиной, прежде чем заливать смолу — эпоксидная смола может быть очень «жидкой» и прилипает быстрее, чем многие клеи.
Также в этом месте аккуратно согните катушки по центру пластины, пока не добьетесь точного баланса, при котором в пьезо эхолоте/наушниках не слышно ни тишины, ни визга, а только треск. Небольшой дрейф не должен иметь значения в этот момент.
Теперь можно смешать и залить смолу. Используйте небольшое количество катализатора, чтобы смола не подвергалась чрезмерному нагреву и усадке. Налейте смолу на ткань, окружающую катушки, так, чтобы она пропиталась, и продолжайте лить, по крайней мере, до тех пор, пока все дно пластины не будет покрыто смолой.
На этом этапе схема может больше не функционировать должным образом, пока смола не затвердеет, поэтому на этом этапе больше не вносите изменений, а выключите схему и оставьте ее примерно на 24 часа.
Залил два комплекта катушек (то есть две полные поисковые головки). Первый работал отлично, именно так, как я установил его в тарелке. Второй немного сжался по мере затвердевания смолы, так что никакие настройки VR2 или VR3 не давали звука в наушниках. Однако именно здесь конструкция Matchless Metal Locator демонстрирует свою гибкость. При повороте VR1 по часовой стрелке схема снова работала нормально, когда VR2 и VR3 были установлены в среднее положение.
Как им пользоваться
Держите поисковую головку подальше от металлических предметов и «шумного» компьютерного оборудования и включите его. Отрегулируйте потенциометры VR2 (настройка) и VR3
(тонкая настройка) до середины. Затем отрегулируйте VR1 с помощью отвертки или пластикового выравнивающего инструмента, пока металлический локатор не окажется точно в точке, где слышен треск, между тишиной и криком (или между низким гулом и криком). Используйте ручки настройки и тонкой настройки для дальнейшей настройки.
Быстрый треск дает наилучшие результаты. Поднесите монету к поисковой головке, и пьезозвуковой оповещатель должен издать звуковой сигнал.
В реальных условиях на настройку металлического локатора будет влиять минерализация грунта, который вы ищете, а также колебания температуры и напряжения. Поэтому, как упоминалось ранее, время от времени корректировка VR3 и VR2 неизбежна.
Вот и все.

Основы металлодетекторов

You are here: Home / Meters & Testers / Основы металлодетекторов

28 марта 2016 г. Автор: David Herres 1 комментарий

Сенсорный узел металлоискателя состоит из одной или нескольких катушек, обычно двух. Генератор выдает переменный ток, который проходит через передающую катушку, создавая флуктуирующее магнитное поле, проникающее в землю или другой слой, непрозрачный для видимого света.

Колебания магнитного поля индуцируют вихревые токи в любом проводящем материале, находящемся в пределах досягаемости. Эти вихревые токи, в свою очередь, создают другое магнитное поле, которое вызывает протекание тока в приемной катушке. Индуцированный ток может быть усилен и направлен на наушники или датчик, а оператор может интерпретировать показания дисплея, чтобы определить размер, глубину и природу материала.

Эта система может различать металлы. Каждый металл имеет различную фазовую характеристику при воздействии переменного тока. Однако некоторые металлы (например, оловянная фольга и золото) имеют сходные фазовые характеристики. Таким образом, неправильная настройка может увеличить риск пропуска ценной находки.

Дискриминатор, или, как его еще называют, дифференциатор, подавляет сигнал, генерируемый нежелательными металлами и минерализацией грунта. Его можно сделать более или менее агрессивным, регулируя ручку на панели управления. Сложность заключается в том, что при слишком высокой установке этой функции сигнал от золотой монеты или другого ценного предмета может быть отклонен. Аналогичным образом можно настроить общую чувствительность.

Оператор может настроить параметры и научиться интерпретировать выходные данные металлоискателя, намеренно закапывая серебро, медь, золото, алюминий, железо и другие предметы на измеренную глубину и наблюдая за реакцией прибора.

В одной простой схеме детектора индукционного баланса используется микросхема таймера 555 в качестве генератора для передающей катушки. Приемная катушка находится на входе предусилителя, который, в свою очередь, посылает сигнал на другой таймер 555, используемый для генерации звукового сигнала, когда две катушки не сбалансированы.

Первоначальная система индукционных уравновешивающих катушек состояла из двух одинаковых катушек, расположенных одна над другой. Альтернативы включают две катушки в форме буквы D, установленные спиной к спине, образуя круг. Еще одним усовершенствованием стали детекторы, которые могли нейтрализовать эффект минерализации грунта.

Металлоискатель другого типа использует импульсную индукцию. Генератор частоты биений и индукционные балансировочные машины используют равномерный сигнал переменного тока низкой частоты. Напротив, импульсная индукционная машина намагничивает землю относительно мощным мгновенным током через поисковую катушку. В отсутствие металла поле затухает с одинаковой скоростью. Измерение времени, необходимого для падения до нуля вольт, дает показание, указывающее на отсутствие металла. Если во время срабатывания машины присутствует металл, в металле будет индуцироваться небольшой вихревой ток, и время затухания измеряемого тока увеличится. Хотя эта разница во времени невелика, современная электроника может точно измерить ее и определить присутствие металла на разумных расстояниях. Импульсные машины также в основном невосприимчивы к воздействию минерализации.

Металлоискатели используются для поиска ценных монет, утерянных предметов, археологических артефактов, пуль и других металлических предметов у раненых, скрытого оружия и бомб в местах общего доступа, подземных месторождений полезных ископаемых, подземных труб и электрических кабелей, арматуры, заделанной в бетон и другие проводящие объекты интереса.

Часть восточного побережья Флориды состоит из песчаных пляжей, известных как Берег сокровищ. Это в нескольких милях к югу от Космического центра Кеннеди. В 1715 году одиннадцать испанских кораблей погибли во время сильного урагана у берегов Веро-Бич, Флорида. Они вылетели семью днями ранее из Гаваны, Куба, и направлялись в Испанию с огромным количеством серебряных и золотых монет. Некоторые из них, наряду с другими артефактами, постоянно выбрасываются на берег спустя 300 лет. Многие из них остаются под тонким слоем песка.

Во время отлива, особенно после сильного шторма, энтузиасты-металлоискатели пробираются вдоль пляжей Берега Сокровищ, пытаясь найти и вернуть испанские дублоны и другие ценные предметы.
