Что такое мультиметр и для чего он нужен

Мультиметр — это многофункциональный измерительный прибор, объединяющий в себе несколько функций. Основные из них:

• Измерение напряжения (вольтметр)
• Измерение силы тока (амперметр)
• Измерение сопротивления (омметр)

Современные цифровые мультиметры часто имеют и дополнительные функции, такие как:

• Проверка диодов и транзисторов
• Измерение емкости конденсаторов
• Измерение частоты
• Измерение температуры

Мультиметр является незаменимым инструментом для диагностики и ремонта электронной техники, электрооборудования, бытовых приборов. Он позволяет быстро и точно измерить основные электрические параметры цепей и компонентов.

Основные типы мультиметров

По принципу работы мультиметры делятся на два основных типа:

Аналоговые мультиметры

Используют стрелочный индикатор для отображения результатов измерений. Преимущества:

• Наглядность отображения динамики изменения параметров
• Не требуют батареек для работы
• Низкая стоимость

Недостатки:

• Меньшая точность измерений
• Ограниченный диапазон измерений
• Необходимость правильного выбора предела измерений

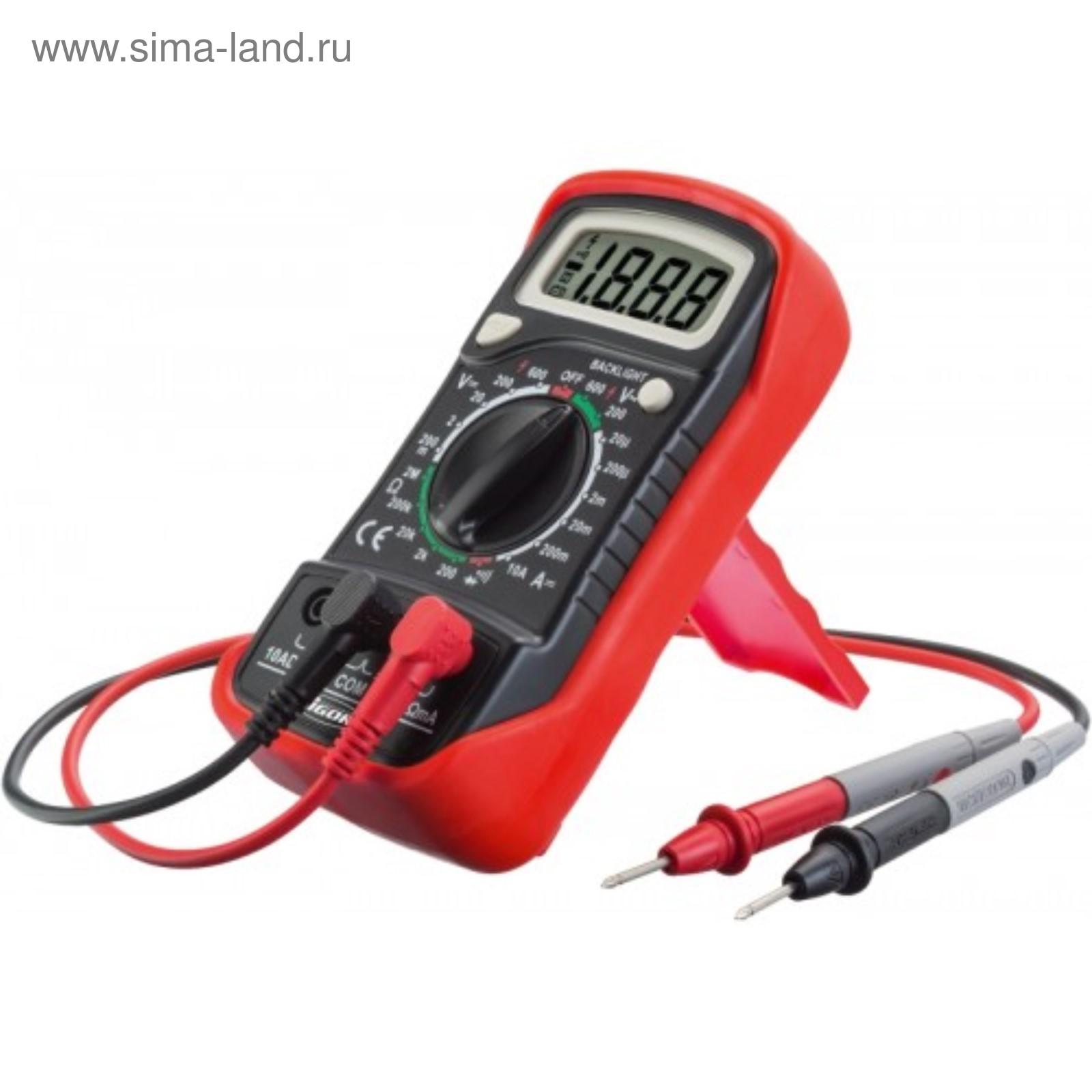

Цифровые мультиметры

Используют цифровой дисплей для вывода результатов. Преимущества:

• Высокая точность измерений
• Широкий диапазон измеряемых величин
• Автоматический выбор предела измерений
• Дополнительные функции (память, подсветка и т.д.)

Недостатки:

• Необходимость питания от батареек
• Более высокая стоимость

Цифровые мультиметры практически полностью вытеснили аналоговые модели благодаря своим преимуществам. Далее речь пойдет в основном о цифровых мультиметрах.

Устройство цифрового мультиметра

Типичный цифровой мультиметр состоит из следующих основных блоков:

• Входные гнезда для подключения щупов
• Переключатель режимов измерения
• Аналого-цифровой преобразователь (АЦП)
• Микроконтроллер для обработки результатов
• Цифровой дисплей
• Источник питания (обычно батарейки)

Принцип работы цифрового мультиметра заключается в преобразовании входного аналогового сигнала в цифровой код с помощью АЦП. Далее микроконтроллер обрабатывает полученные данные и выводит результат на дисплей.

Основные характеристики мультиметров

При выборе мультиметра следует обращать внимание на следующие ключевые характеристики:

Разрядность дисплея

Определяет точность отображения результата. Типичные значения — 3,5 или 4,5 разряда. Чем больше разрядность, тем выше точность.

Базовая погрешность

Показывает максимальное отклонение измеренного значения от истинного. Обычно составляет от 0,1% до 1%.

Входное сопротивление

Влияет на точность измерения напряжения. Чем оно выше, тем меньше мультиметр влияет на измеряемую цепь. Типичное значение — 10 МОм.

Максимальные значения измеряемых величин

Определяют предельные возможности прибора по измерению напряжения, тока и сопротивления.

Применение мультиметра для основных измерений

Рассмотрим, как правильно использовать мультиметр для проведения базовых измерений электрических параметров.

Измерение напряжения

Для измерения напряжения необходимо:

1. Установить переключатель режимов в положение измерения напряжения (V)
2. Выбрать тип напряжения — постоянное (DC) или переменное (AC)
3. Подключить щупы параллельно участку цепи
4. Считать показания с дисплея

Важно соблюдать полярность при измерении постоянного напряжения.

Измерение тока

Порядок измерения силы тока:

1. Установить переключатель в режим измерения тока (A)
2. Разорвать измеряемую цепь
3. Подключить мультиметр последовательно в разрыв цепи
4. Считать показания

Следует быть осторожным при измерении больших токов, чтобы не повредить прибор.

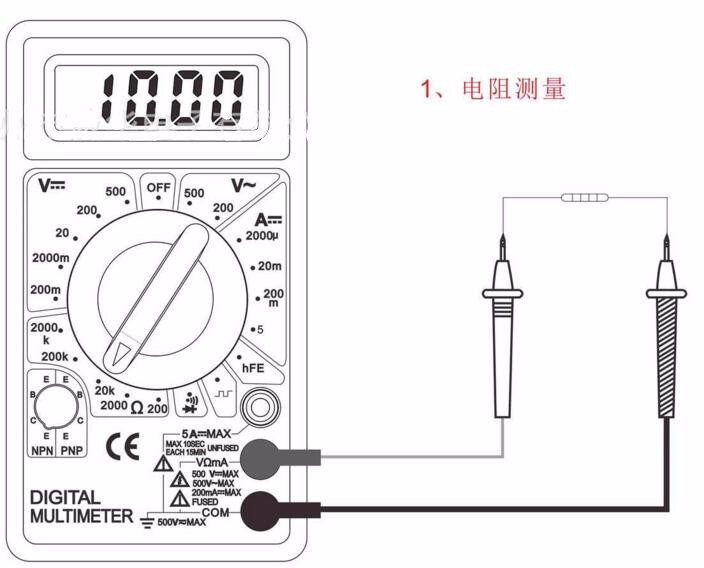

Измерение сопротивления

Для измерения сопротивления:

1. Установить переключатель в режим измерения сопротивления (Ω)
2. Подключить щупы к выводам измеряемого резистора
3. Считать показания

Важно: измерение проводится на обесточенной цепи!

Дополнительные функции современных мультиметров

Помимо базовых измерений, многие современные цифровые мультиметры обладают рядом полезных дополнительных функций:

Проверка диодов

Позволяет проверить исправность полупроводниковых диодов и определить их прямое падение напряжения.

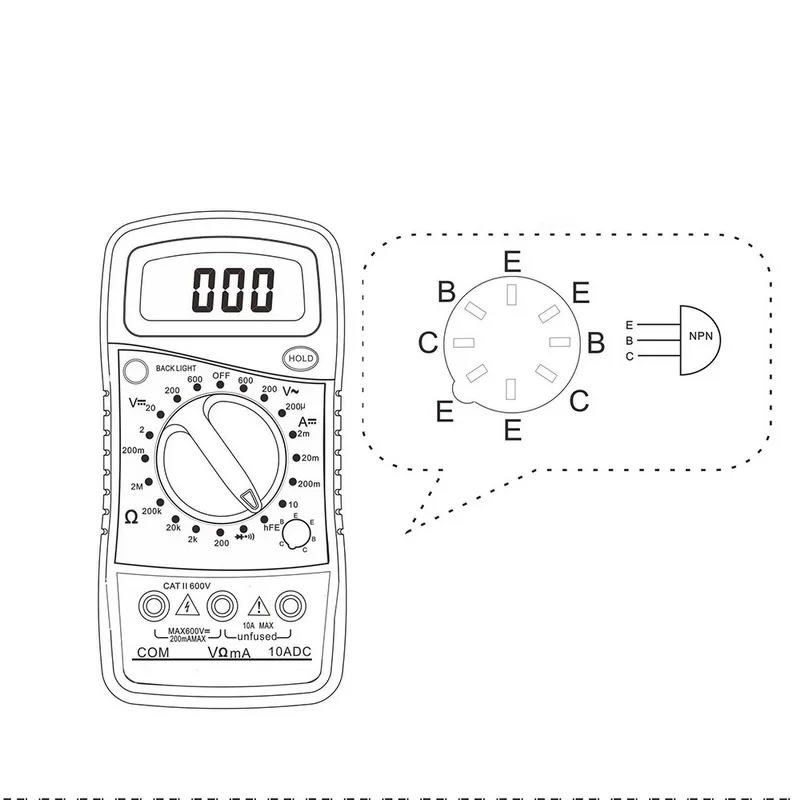

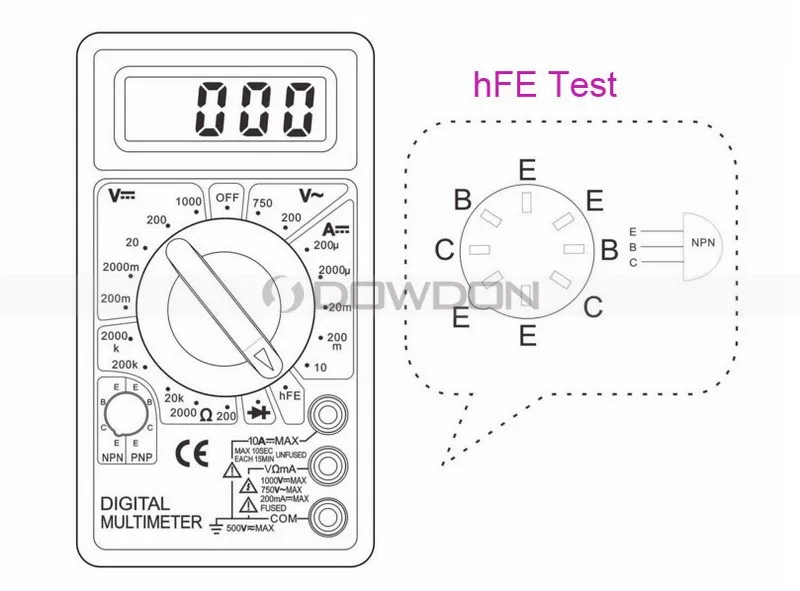

Проверка транзисторов

Дает возможность измерить коэффициент усиления транзисторов и проверить их исправность.

Измерение емкости

Функция для определения емкости конденсаторов.

Измерение частоты

Позволяет измерять частоту переменного напряжения или импульсных сигналов.

Измерение температуры

С помощью дополнительного термодатчика можно измерять температуру.

Правила безопасности при работе с мультиметром

При работе с мультиметром важно соблюдать следующие меры предосторожности:

• Перед началом измерений внимательно изучите инструкцию к прибору
• Не превышайте максимально допустимые значения измеряемых величин
• Правильно выбирайте режим измерения перед подключением к цепи
• При измерении высоких напряжений и токов соблюдайте особую осторожность
• Не проводите измерения в цепях с напряжением выше 1000 В
• Используйте качественные измерительные провода с изоляцией
• При измерении тока начинайте с большего предела измерения
• Не измеряйте сопротивление в цепях под напряжением

Соблюдение этих простых правил обеспечит безопасную и долгую эксплуатацию мультиметра.

Выбор мультиметра для различных задач

При выборе мультиметра следует учитывать, для каких целей он будет использоваться:

Для бытового применения

Подойдет недорогой мультиметр начального уровня с базовым набором функций:

• Измерение напряжения до 600 В
• Измерение тока до 10 А
• Измерение сопротивления
• Прозвонка цепей

Для радиолюбителя

Оптимальным будет мультиметр среднего класса с дополнительными возможностями:

• Измерение емкости и индуктивности
• Проверка полупроводников
• Измерение частоты
• Автоматический выбор пределов

Для профессионального использования

Требуется прибор высокого класса точности с расширенным функционалом:

• Высокая точность измерений (погрешность 0,1% и менее)
• Измерение истинных среднеквадратичных значений (True RMS)
• Регистрация минимальных и максимальных значений
• Возможность подключения к компьютеру

Правильный выбор мультиметра позволит эффективно решать поставленные задачи при оптимальных затратах.

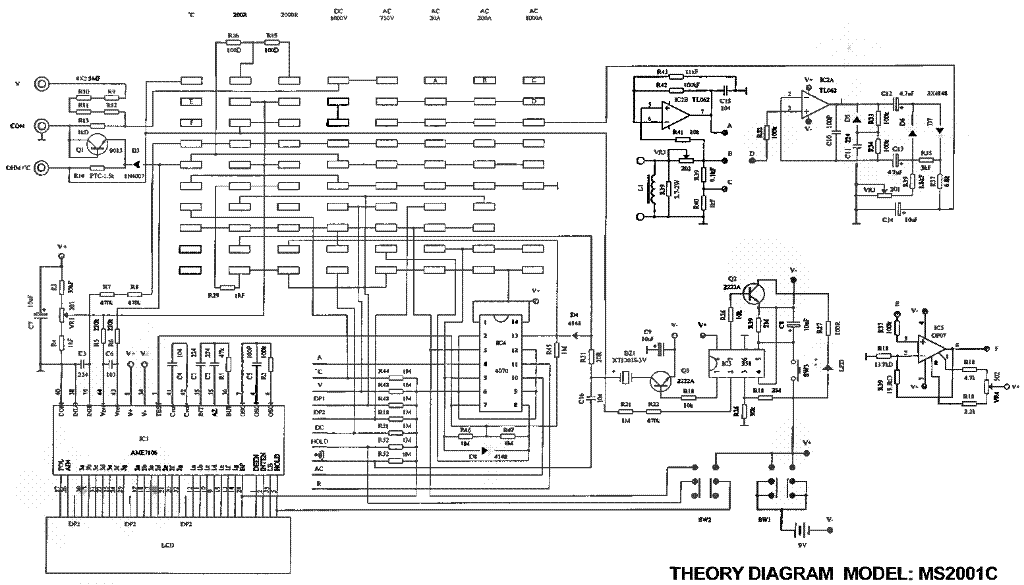

Схемы китайских мультиметров

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров й серии, таких как MB, M, M, M Вместо буквы M может стоять DT. Ее базовые возможности: измерение постоянных и переменных напряжений до В входное сопротивление 1 МОм , измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• СХЕМЫ МУЛЬТИМЕТРОВ
• Ремонт мультиметра dt 838 своими руками
• DT9205a — ремонт мультиметра
• Мультиметр
• Цифровые мультиметры «нищебродов в_прыжке»
• Мультиметры М832: устройство и ремонт. Схема мультиметр
• Набор для сборки мультиметра DT-830B.DIY KIT
• M832- Ремонт и устройство мультиметра

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ТОП КРУТЫХ ПРИСТАВОК для мультиметра. №2

СХЕМЫ МУЛЬТИМЕТРОВ

Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП аналогово-цифровых преобразователях. Произошло это по ряду объективных причин компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т. Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности. А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу.

Мультиметры серии весьма популярны. Они сочетают в себе широкий функционал и низкую стоимость. Хотя в настоящий момент существует множество аналогов от конкурентов, есть даже российская реализация — ПВ5. Исходная серия измерительных приборов маркируется как M, модификация DT — дешевый аналог от китайских производителей. Тем не менее функционал и основная схема сохранены. Мультиметры подходят для измерения напряжений от мВ до 1 кВ для постоянного , тока от мкА до 10А и сопротивлений от Ом до 2 Мом.

Самое интересное, что, даже имея принципиальную схему на руках, починить мультиметр будет весьма проблематично. Чтобы понять почему так происходит, проще один раз всё увидеть. Микросхема залита, а контакты никак не обозначены, что ощутимо затрудняет прозвон проблемных элементов, контрольные точки не обозначены. Поломка переключателя. Из-за низкого качества смазки буквально через несколько лет уже может наблюдаться ощутимое затруднение в переключении режима.

Еще частая проблема — выпадение прижимных шариков на фото выше. В этом случае прибор перестает работать вообще, а в корпусе слышится характерный шум при встряхивании.

Ремонтируется дефект простой пересборкой и смазкой лучше всего использовать силиковоновую переключателя. Перегорание отдельных элементов.

Очень популярный тип поломки, когда в процессе измерения переключатель не передвигают в нужное положение, а получаемая нагрузка превышает допустимую. В этом случае в отдельных видах измерений наблюдаются проблемы с корректностью получаемых данных. Для диагностики необходимо иметь цепь с заведомо известными параметрами или еще один рабочий мультиметр. При разборке найти сгоревший элемент можно очень легко.

Он почернеет. Проблема решается заменой на полный аналог необходимо использовать принципиальную схему выше для уточнения номинала. Гаснет экран при включении загорается нормально, но позже плавно тухнет. С большой долей вероятности проблема в генераторе тактовой частоты.

В этом случае задающими элементами колебательного контура являются C1 и R Их необходимо проверить и при необходимости заменить. Гаснет экран, но при снятой крышке работает как положено. С большой вероятностью задняя крышка касается контактной пружиной резистора R15 и коротит задающий генератор.

Проблема решается укорачиванием пружины или ее отгибанием. В режиме измерения напряжения показания меняются смаопроизвольно от 0 до 1. Скорее всего проблема с цепью интегратора. Можно проверить и при необходимости заменить конденсаторы C2, C4, C5 и сопротивление R В режиме измерения сопротивления показания долго устанавливаются.

Необходимо проверить и заменить C5. Долго обнуляются данные на дисплее. Скорее всего проблема в конденсаторе C3 если емкость в норме, можно заменить на аналог с уменьшенным коэффициентом абсорбции. В любом из выбранных режимов мультиметр работает неверно, сама микросхема греется. Необходимо в первую очередь проверить нет ли короткого замыкания выводов, подключенных к разъему для проверки транзисторов. Можно поискать КЗ в других местах схемы.

Пропадают и появляются отдельные сегменты на ЖК дисплее. С большой долей вероятности ухудшилась проводимость через резиновые вставки через которые дисплей подключается к плате.

Требуется разобрать соединение, протереть спиртом контакты, при необходимости залудить контактные площадки на плате. Это далеко не полный список возможных неисправностей. Найти их поможет тщательный визуальный осмотр прибора, анализ показателей контрольных точек и прозвон отельных элементов. Для сверки с «нормой» лучше всего иметь под рукой заведомо исправный DT как эталон.

Автор: RadioRadar. Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:. Новости О проекте Контакты. Имя: E-mail:. Дата публикации: Я долго пытался понять, как переключатели на ней соотносятся с переключателем моего тестера — не плучилось. Примерно на 5V. Проверил сопротивления — неисправные заменил. Шоб Було??? При этом горит резистор 1,5к, может сдохнуть кондюк 0,1мк между 31 и 30 ногой, так как он не на в.

Симптомы одни и те же пляшет показание, не реагирует на измерение, а в режиме прозвонки залипает и пищит. Но с бипером зумером ещё интереснее, тут далеко не всегда, даже почти никогда не встречается генератор зума, то есть он встроен в цп. Я видео к разных мультиметров с идентичными названиями, но разными начинками, вплоть до того что у одного 45 выводов цп, а у другого Даже доводилось менять цп с 2-х одинаковых на 48 но успехов небыло, увы. Скорее всего микрухи разные, да и выводы по разному распаяны.

Ремонт мультиметра dt 838 своими руками

Не большая доработка мультиметра. Вот еще на просторах интернета попалась простая схема, интегрировав которую в мультиметр или любое другое устройство с питанием от батареек аккумуляторов , мы получим полезную функцию автоматического отключения устройства через определенное время. Изменения которые нужно внести цепь питания устройства выделены на схеме цветом :. Большинство более дорогих тестеров мультиметров уже имеют такую функцию а вот дешевые модели часто ею не оснащены. При указанных на схеме номиналах, после нажатия кнопки, тестер будет работать около минуты что вполне достаточно для проведения измерений в процессе наладки например систем сигнализации. Если нужно большее время работы, нужно увеличить емкость конденсатора или сопротивление резистора в схеме. Время работы будет уменьшаться при значительной потере емкости разряде элемента питания, что будет служить сигналом о необходимости его замены.

Проведено исследование работы цифровых мультиметров в режиме вольтметра переменного тока, и стрелочного прибора.

DT9205a — ремонт мультиметра

В минимальном наборе включает функции вольтметра , амперметра и омметра. Иногда выполняется мультиметр в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры. Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей. Наиболее простые цифровые мультиметры имеют портативное исполнение. Agilent Technologies имеет 8,5 разрядов. Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. Также к разновидности мультиметров можно отнести скопметры осциллографы-мультиметры , совмещающие в одном корпусе цифровой обычно двухканальный осциллограф и достаточно точный мультиметр. С повышением частоты повышается погрешность измерения.

Мультиметр

Выкинув очередной сдохший DT, я крепко задумался. На рынке полно мультиметров на любую цену и точность измерений. Но когда тебе нужен простой бытовой мультиметр, который нужен в хозяйстве: для простого ремонта бытовой техники, машины, работ по электрике, то на рынке кроме DT по сути ничего и нет. Не может же быть все настолько грустно, рассуждал я, наверняка в чистилище между индикаторной отверткой, лампочкой-пробником и DT должны обитать какие-то другие приборы. Которые бы гармонично смотрелись в ящике с инструментами, извлекаемые оттуда раз в полгода для редких работ, или бы жили в машине круглый год.

Проверял тестером транзисторы и они у меня оказались все не исправные, чуть не выкинул.

Цифровые мультиметры «нищебродов в_прыжке»

Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП аналогово-цифровых преобразователях. Произошло это по ряду объективных причин компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т. Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности. А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу. Мультиметры серии весьма популярны. Они сочетают в себе широкий функционал и низкую стоимость.

Мультиметры М832: устройство и ремонт. Схема мультиметр

На данный момент выпускается три основные модели цифровых мультиметров, это dt, dt, dt и m Цена — около 3уе. Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt Наряду с обычными возможностями, здесь добавили встроенный генератор синусоидального сигнала 1 кГц. Аналогичной особенностью является и невысокая надёжность подвижных контактов. На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества. О полезной доработке цифровых тестеров можно прочитать здесь.

А, не подскажите плиз на какой микросхеме сделан мультиметр всю монтажную схему и не пойму какую микруху засунули китайцы.

Набор для сборки мультиметра DT-830B.DIY KIT

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

M832- Ремонт и устройство мультиметра

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. До сих пор живой и массово изготовляемый в Китае исторический артефакт — нетленный памятник-напоминание о нищих х как и паяльники ЭПСН — тоже еще живые пока напоминания о советском детстве и радио-кружке в Доме пионеров. Точность 0.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

Помогите найти схему тестера dtb, или номинал резисторов r6. Упрощенная схема мультиметра в режиме измерения. Опросный лист. Электрические принципиальные предусматривают возможность укомплектования ячеек следующими видами релейных защит. Блокировки, применяемые в 6 у1.

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения. Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы.

Мультиметры » Вот схема! — Электронные схемы

Как распознать стабилитрон с помощью мультиметра

Как распознать стабилитрон? Ведь его можно перепутать с диодом. С помощью простой приставки к мультиметру можно не только отличить стабилитрон от диода но и определить напряжение стабилизации стабилитрона в пределах до 35V. Схема представляет собой DC-DC преобразователь с гальванической развязкой между входом и выходом.

Читать далее…

Схема цифрового мультиметра

Мультиметр сделан по простой схеме на одной БИС АЦП КР572ГЩ2А. Он измеряет постоянные напряжения в пределах до 20В, до 200В и до 2000В, постоянные токи в пределах: до 0.02А, до 0.2А, до 2А, и сопротивления в пределах до 200 ком, до 2 Мом и до 20 Мом. Индикация 3.5-разрядная (три полных разряда и старшим, в котором индицируется только единица). Класс точности, без строгой подборки номиналов деталей 2. 5%. полностью зависит от точности входных делителей.

Читать далее…

Схема термометра из мультиметра

Практически, в мастерской каждого радиолюбителя найдется цифровой мультиметр, хотя бы самый простой и дешевый. Расширить его область применения в быту можно при помощи простой приставки, дающей возможность измерять температуру в помещении или на улице, с очень большой точностью, и отображать её на ЖК-индикаторе мультиметра (100 мВ/градус) в градусах по цельсию, причем, при отрицательных температурах на индикаторе включается знак — минус, как при измерении отрицательных напряжений.

Читать далее…

Мультиметр проверяет кварцы

Цифровой мультиметр DT9206A кроме основных функций может измерять частоту переменного тока в двух поддиапазонах «0-2 кГц» и «0-20 кГц». Для того, чтобы при помощи этого прибора можно было проверять работоспособность кварцевых резонаторов до 20 МГц и определять их основную резонансную частоту, прибор нужно дополнить несложной приставкой, схема которой показана на рисунке. Микросхема CD4060 содержит мультивибратор и 14-разрядный двоичный счетчик. Как показывает практика, мультивибратор и счетчик этой микросхемы прилично работают на частотах до 20 МГц (правда, при этом выходной сигнал напоминает синусоидальный и его уровень значительно ниже логического).

Читать далее…
