Принципы работы простейших радиоприемников

Радиоприемник — это устройство, которое принимает радиоволны и преобразует их в звуковые сигналы. Простейшие радиоприемники работают по следующим принципам:

• Антенна улавливает радиоволны из эфира
• Колебательный контур выделяет нужную частоту
• Детектор преобразует модулированный сигнал в звуковые колебания
• Усилитель увеличивает мощность сигнала
• Динамик или наушники воспроизводят звук

Рассмотрим подробнее основные узлы простейшего радиоприемника:

Антенна

Антенна служит для приема радиоволн из эфира. В простейшем случае это может быть просто отрезок провода длиной несколько метров. Чем длиннее антенна, тем больше сигнала она способна уловить.

Колебательный контур

Колебательный контур состоит из катушки индуктивности и конденсатора. Он настраивается на частоту принимаемой радиостанции. При резонансе в контуре возникают электрические колебания на нужной частоте.

Детектор

Детектор выделяет из модулированного высокочастотного сигнала низкочастотный звуковой сигнал. В простейшем случае в качестве детектора используется полупроводниковый диод.

Усилитель

Усилитель увеличивает мощность полученного звукового сигнала. В простых схемах используются транзисторные или микросхемные усилители низкой частоты.

Схема простейшего детекторного приемника

Самая простая схема радиоприемника — это детекторный приемник. Он не требует источника питания и состоит всего из нескольких деталей:

• Антенна — отрезок провода
• Катушка индуктивности L1
• Переменный конденсатор C1
• Диод D1
• Конденсатор C2
• Высокоомные наушники

Принцип работы детекторного приемника:

1. Антенна принимает радиосигналы
2. Колебательный контур L1C1 выделяет нужную частоту
3. Диод D1 детектирует сигнал
4. Конденсатор C2 сглаживает пульсации
5. Наушники воспроизводят звук

Достоинства детекторного приемника — простота и отсутствие питания. Недостатки — низкая чувствительность и необходимость длинной антенны.

Схема приемника прямого усиления на транзисторах

Более сложная схема — приемник прямого усиления на транзисторах. Он содержит следующие основные узлы:

• Входной колебательный контур
• Усилитель высокой частоты на транзисторе
• Детектор на диоде
• Усилитель низкой частоты на транзисторах
• Динамик

Такая схема обеспечивает большую чувствительность и громкость по сравнению с детекторным приемником. Она позволяет принимать радиостанции на небольшую антенну.

Супергетеродинный приемник

Наиболее совершенный тип приемника — супергетеродинный. Его особенность — наличие преобразователя частоты. Он переносит принимаемый сигнал на промежуточную частоту, где происходит основное усиление и фильтрация.

Основные узлы супергетеродинного приемника:

• Входные цепи
• Преобразователь частоты
• Усилитель промежуточной частоты
• Детектор
• Усилитель низкой частоты

Супергетеродинные приемники обладают высокой чувствительностью и избирательностью. Они используются в большинстве современных радиоприемных устройств.

Отличия АМ и FM приемников

Радиовещание ведется с использованием двух основных видов модуляции — амплитудной (АМ) и частотной (FM). Соответственно различают АМ и FM приемники.

Основные отличия АМ и FM приемников:

• АМ приемники работают в длинноволновом, средневолновом и коротковолновом диапазонах. FM приемники — в УКВ диапазоне.
• АМ приемники проще по схемотехнике. FM требуют более сложных схем.
• FM обеспечивает лучшее качество звука, но меньшую дальность приема.
• FM более устойчив к помехам.

При самостоятельном изготовлении проще реализовать АМ приемник. FM приемники сложнее в настройке.

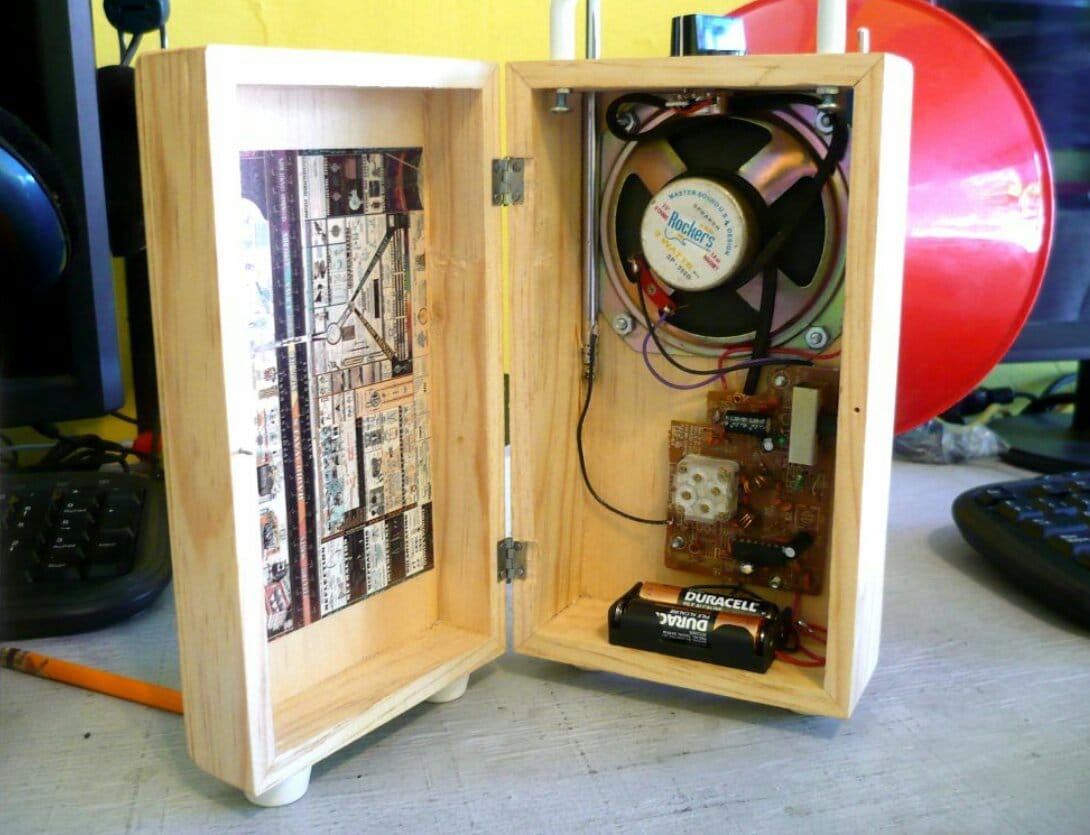

Ключевые компоненты для сборки простого радиоприемника

Для сборки простейшего радиоприемника понадобятся следующие основные компоненты:

• Транзисторы — для усиления сигнала. Подойдут универсальные NPN транзисторы, например BC547.
• Диоды — для детектирования. Можно использовать германиевые или кремниевые диоды.
• Катушки индуктивности — для входных контуров. Можно намотать самостоятельно на ферритовом стержне.
• Конденсаторы — постоянные и переменные для настройки.
• Резисторы — для задания режимов работы транзисторов.
• Динамик или наушники — для воспроизведения звука.

Для питания подойдет батарейка на 9В или небольшой сетевой блок питания.

Настройка и отладка самодельного радиоприемника

После сборки схемы радиоприемника необходимо провести его настройку и отладку:

1. Проверьте правильность монтажа и отсутствие замыканий.
2. Подключите питание и антенну.
3. Настройте входной контур на частоту желаемой радиостанции.
4. Отрегулируйте положение катушек для получения максимальной громкости.
5. Подстройте напряжения смещения транзисторов для устранения искажений.
6. При необходимости измените номиналы деталей для улучшения работы.

Главное при настройке — добиться устойчивого приема без помех и искажений. Это может потребовать некоторого экспериментирования с деталями.

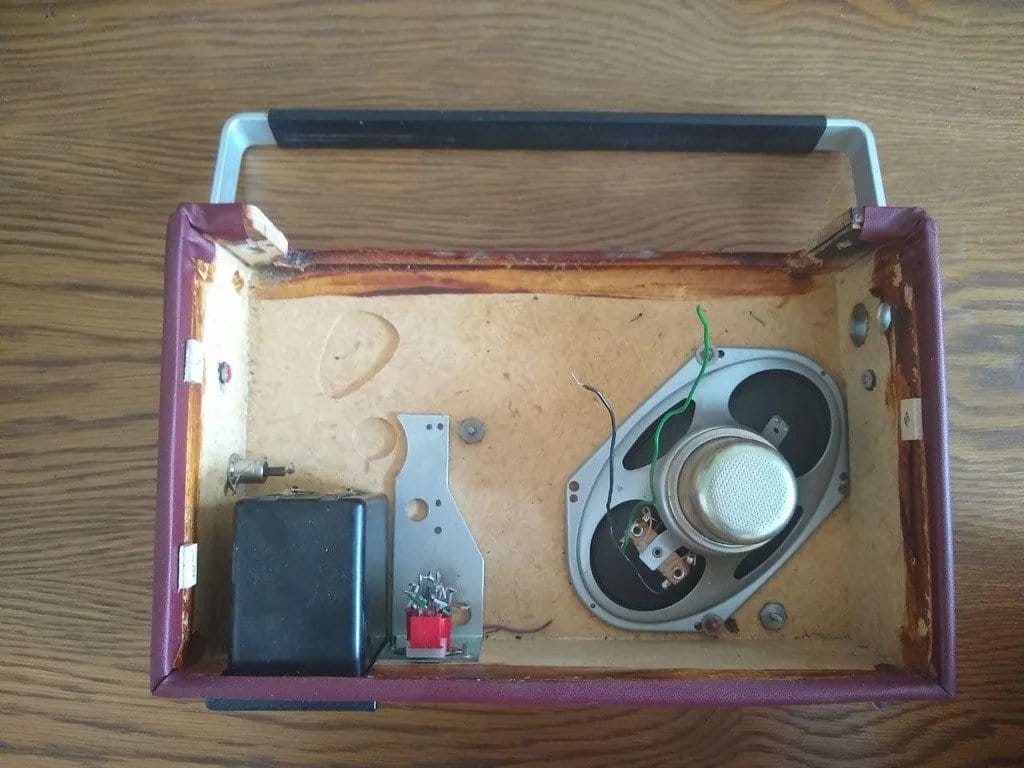

Преимущества и недостатки самодельных радиоприемников

Изготовление радиоприемника своими руками имеет ряд преимуществ и недостатков:

Преимущества:

• Понимание принципов работы радиотехники
• Возможность экспериментировать со схемой
• Низкая стоимость компонентов
• Удовлетворение от создания работающего устройства

Недостатки:

• Уступают по характеристикам промышленным приемникам
• Требуют времени на изготовление и настройку
• Могут быть проблемы с помехозащищенностью
• Внешний вид обычно неказистый

Несмотря на недостатки, сборка простого радиоприемника — отличный способ изучить основы радиотехники на практике.

Схемы радиоприёмников, приемники своими руками (Страница 6)

Детекторные приемники Узлы радиоприемников Приставки к радиоприемникам Приемники ДВ и СВ Приемники КВ диапазона Приемники УКВ (FM) диапазона

Схема УКВ-ЧМ приемника на микросхемах KA22429, KA2209

Принципиальная схема самодельного FM радиоприёмника на двух микросхемах KA22429, KA2209, питание — 3В. Ставшая уже привычной схема «типового» самодельного простого УКВ-ЧМ приемника состоит из двух микросхем К174 (одна из которых К174ХА34 или К174ХА42), или двух микросхем фирмы Philips — TDA7010 …

0 6225 0

Самодельный АМ-радиоприемник на классические диапазоны СВ-ДВ (BC549, BC559)

Многие радиолюбители «кому за 40» начинали свой творческий путь с транзисторного радиоприемника на СВ-диапазон. Если в вашей местности еще есть прием на средних или длинных волнах, приемник по этой схеме будет хорошим поводом вспомнить школьные годы. На рисунке показана схема простого приемника …

4 5193 0

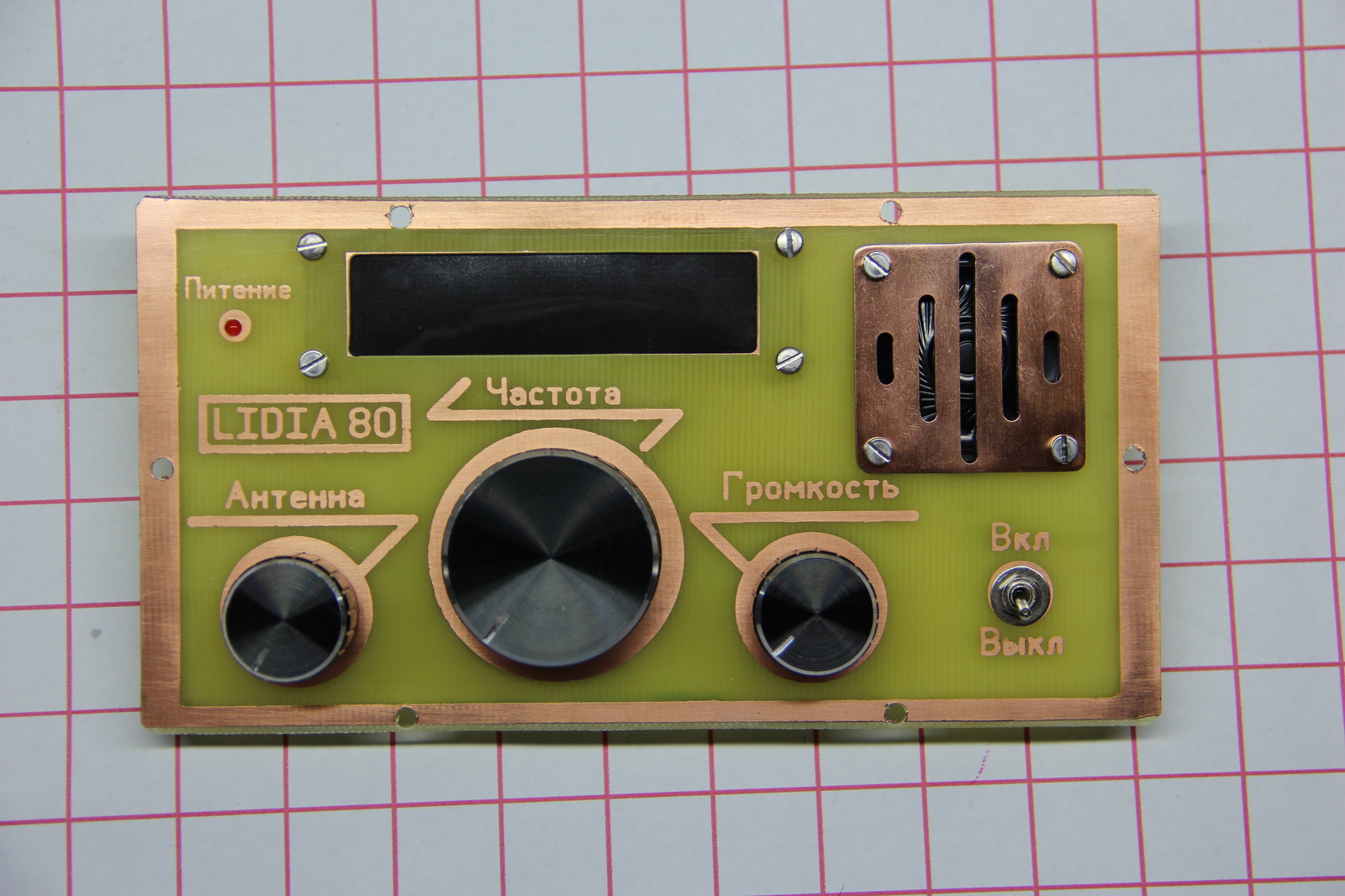

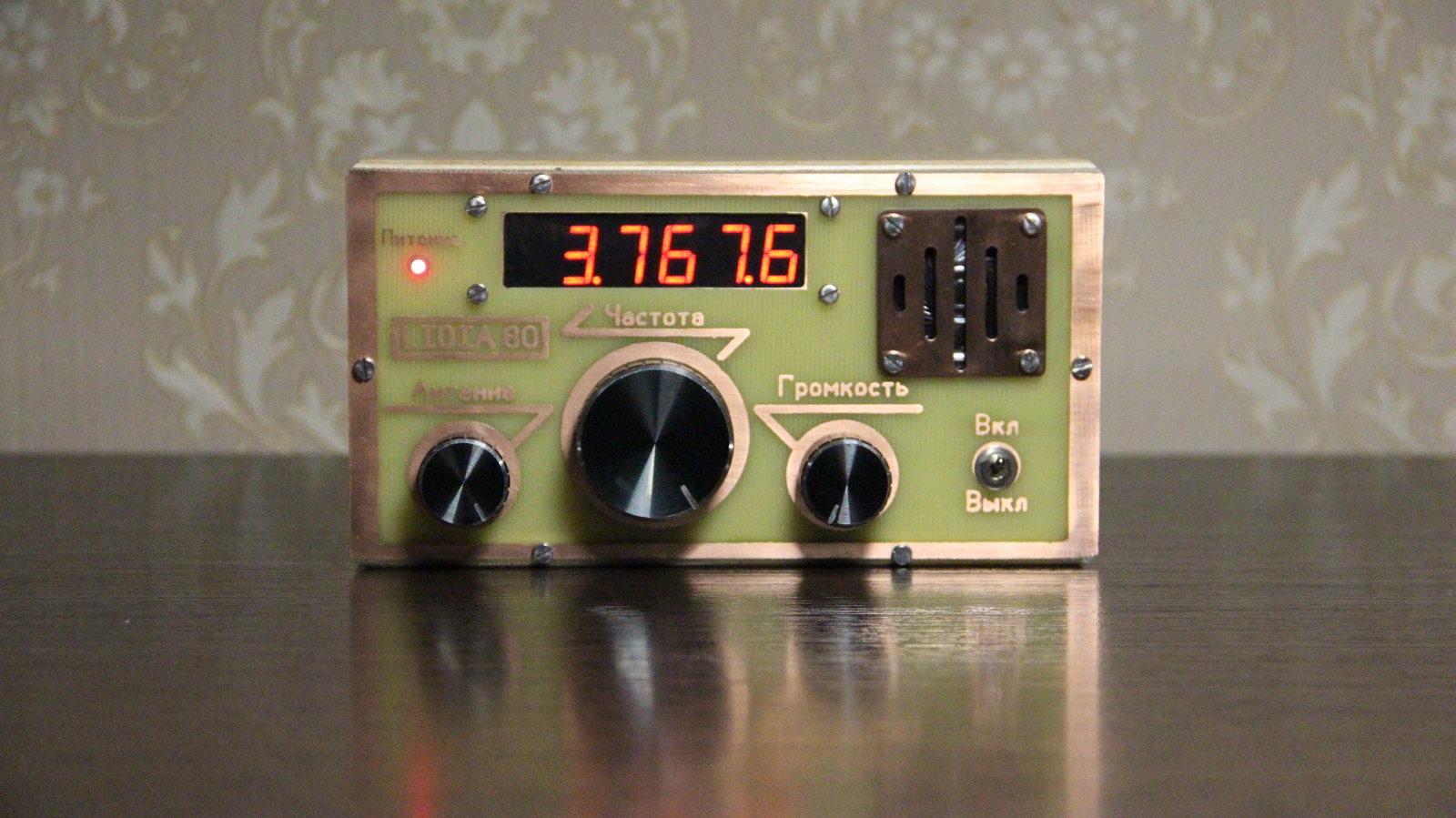

КВ приемник на 3,5 и 14 МГц (MC3362, LM386)

Схема самодельного двухдиапазонного KB-приемника на диапазоны 20 и 80 метров. Используется один и тот же ВЧ-ПЧ-НЧ тракт, с одним и тем же гетеродином, а переключение диапазонов осуществляется сменой входных полосовых фильтров. Частота ПЧ выбранная 5 МГц, такова, что сигналы диапазона 80 М …

4 8182 0

Схема КВ приемника диапазонов 80м и 20м, CW/SSB (SA612, КР140УД608, LM386)

Приведена принципиальная схема CW/SSB приемника, работающего в двух любительских диапазонах — 20 и 80 метров. Отличительная особенность схемы в том, что переключение диапазонов происходит только во входных контурах. При этом используется один и тот же контур гетеродина …

2 3923 3

Коротковолновый радиоприемник на транзисторах BF981, BC549 (3,5-22 МГц)

Принципиальная схема КВ радиоприемника для приема вещательных радиостанций в диапазоне 3,5-22 МГц. Коротковолновые приемники чаще всего строят по супергетеродинным схемам.Конечно, супергетеродинный приемник позволяет получить и хорошую чувствительность, и селективность по соседнему каналу …

2 5459 0

УКВ приемник на диапазон частот 80-135 МГц (КП327, NE604N, CA3130, LM386)

Схема УКВ приемника для приема телефонных сигналов с амплитудной и частотной модуляцией, диапазон принимаемых частот составляет от 80 до 135 МГц. За основу была взята схема из [1]. Приемник предназначен дляприема телефонных сигналов с амплитудной и частотной модуляцией. Диапазон принимаемых частот составляет 80…135 МГц, что позволяет принимать сигналы авиационных информационных служб, например, прогноза погоды …

1 6948 0

Простой ДВ-СВ радиоприемник на микросхеме TDA1072

Приведена электрическая принципиальная схема простого радиоприемника, который может принимать сигналы радиовещательных радиостанций в диапазонах длинных и средних волн.

В качестве WA1 используется магнитная антенна. Рис. 1. Принципиальная схема радиоприемника на микросхеме TDA1072 …

1 3354 0

Усилитель высокой частоты для УКВ ЧМ приемника (U310)

Для обеспечения уверенного приема радиовещательных ЧМ станций в УКВ (FM) диапазоне можно использовать однокаскадный УВЧ. Ниже приводится описание высококачественного усилителя высокой частоты для радиовещательного УКВ приемника, построение которого может быть осуществлено без применения …

4 4489 0

Малогабаритные FM приемники китайского производства (PA22429, SC1088, TDA7040)

Схемы УКВ радиоприемников PALITO PA-993 и PALITO PA-218, введение расширенного УКВ диапазона, а также схема стереодекодера с усилителем ЗЧ. Очень часто в продаже можно встретить миниатюрные FM-приемники китайского производства размерами немногим больше спичечного коробка. Такие приемники помимо малых габаритов отличает электронная автоматическая настройка на радиостанции с помощью двух кнопок: RESET и SCAN.

Несмотря на обилие внешнего оформления, и торговых названий …

3 15255 0

Сверхрегенеративный приемник на 144 МГц (КТ368, КТ343)

Приведена принципиальная электрическая схема сверхрегенеративного приемника, который может использоваться в качестве составной части простой портативной радиостанции на диапазон 144 МГц. Схема достаточно простая и особенностей не имеет. Чувствительность приемника составляет около …

3 6595 5

 1 …  2  3  4  5 6 7  8  9  10  … 32

Схемы приемников на транзисторах, мастерим радиоприемные устройства своими руками

Транзисторные приемники — устройства которые способны принимать и после обработки воспроизводить сигналы радиоволн, построены на полупроводниковых приборах — транзисторах.

Рассмотрены схемы радиоприемников на транзисторах для самостоятельного изготовления своими руками из доступных радиодеталей.

В разделе представлены схемы экономичных приемников с низковольтным питанием, простые регенеративные приемники на транзисторах, приемники прямого усиления, рефлексные радиоприемники, а также супергетеродинные приемники на полупроводниковых приборах.

Схему простейшего радиоприемника для начинающих радиолюбителей можно собрать всего лишь на одном или двух транзисторах, а более сложные супергетеродинные радиоприемники потребуют уже некоторого опыта и знаний при сборке и налаживании.

Карманный транзисторный радиоприемник ЭФИР

Приемник выполнен в виде миниатюрной конструкции на четырех транзисторах и одном полупроводниковом диоде. Он предназначен для приема местных радиовещательных станций, работающих в диапазоне 300—1 800 м. Приемник имеет размеры 100X65X25 мм, вес 150 г и управляется одной ручкой настройки …

2

1

3504

Радиоприемник «Тонмайстор» на ДВ — СВ диапазоны волн

Данный радиоприемник прямого усиления предназначен для приема радиостанций длинных (150-430 кГц) и средних (520-1600 кГц) волн. Он состоит из параллельного LC колебательного контура, который помогает выбрать необходимую станцию​​, и трехступенчатого РФ усилителя, амплитудного детектора и усилителя НЧ.

6

8

4084

КВ применик супергетеродин с усилителем постоянного тока в АРУ (7 транзисторов)

Схема супергетеродинного приемника на семи транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и дальних радиостанций, работающих в диапазоне коротких волн (25— 50 м). Прием местных станций производится на внутреннюю магнитную антенну МА, а дальних …

5

2

3031

Схема КВ супергетеродина с трехзвенным фильтром сосредоточенной селекции

Схема супергетеродинного приемника на семи транзисторах и одном полупроводниковом диоде, предназначенного для приема ближних и дальних коротковолновых радиостанций, работающих в диапазоне 25— 50 м. Прием осуществляется на небольшую выносную телескопическую антенну, подключаемую к антенному…

2513

Супергетеродин СВ диапазона на семи транзисторах и питанием от 3В

Схема супергетеродинного приемника на семи транзисторах и двух полупроводниковых диодах, предназначенного для приема местьых и мощных дальних радиостанций, работающих в диапазоне средних волн (187— 570 м). Прием осуществляется на внутреннюю магнитную антенну МА. Промежуточная частота 465 кгц…

2174

Схема супергетеродина (200-570м) с полосовым фильтром ПЧ

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и дальних радиостанций, работающих в диапазоне 200— 570 м. Прием осуществляется на магнитную антенну МА. Промежуточная частота 465 кгц. Чувствительность…

2141

Схема супергетеродинного приемника на шести транзисторах с рефлексным каскадом

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и дальних радиостанций, работающих в диапазоне 200— 570 м. Прием осуществляется на внутреннюю магнитную антенну МА, к которой в случае необходимости можно присоединять…

2

2281

Схема супергетеродинного приемника с преобразователем частоты (П401, П15)

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и мощных дальних радиостанций, работающих в диапазоне средних волн (200— 570 м). Настройка в пределах рабочего диапазона плавная. Прием станций производится на…

2332

Схема супергетеродинного приемника на транзисторах с однотактным выходом

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема радиостанций, работающих в диапазоне длинных волн (750— 2000 м). Прием осуществляется на внутреннюю магнитную антенну. Настройка в пределах диапазона плавная …

2328

Схема супергетеродинного СВ-приемника с детектором на транзисторе

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и мощных дальних радиостанций, работающих в диапазоне средних волн (187— 570 м) Прием осуществляется на внутреннюю магнитную антенну МА. Промежуточная частота 465 кгц …

1936

Как построить AM-радиоприемник

В этой статье мы сначала поговорим о радиочастотах и ​​амплитудной модуляции. Затем мы построим три разных АМ-радиоприемника в порядке возрастания сложности. Первое AM-радио не имело усилителя и использовало только резонанс для создания звука. Второй AM-приемник имеет транзисторный усилитель, а в последней схеме AM-приемника используется микросхема усилителя LM386.

Знакомство с АМ-радиоприемниками

Средние волны — это полоса радиочастот, простирающаяся от 530 кГц до 1700 кГц. С другой стороны, короткие волны выходят за эти пределы и достигают примерно 30 МГц.

Средние и короткие волны были основными диапазонами радиовещания до появления FM. Но они по-прежнему популярны, поскольку у них больше места для каналов, чем у FM-станций, и они обеспечивают большую дальность действия, особенно ночью через ионосферу. AM-приемники также просты и легки в изготовлении.

Радиостанции в диапазонах средних и коротких волн передают свои сигналы с использованием амплитудной модуляции (AM). Это означает, что радиосигнал передатчика (или несущий) модулируется музыкальным или речевым содержимым таким образом, что амплитуда несущего изменяется в зависимости от входящей речи или музыки. AM также используется на всех авиационных радиостанциях в диапазоне частот от 108 до 136 МГц.

Как собрать простую АМ-радиостанцию ​​

Ниже показана простая (и волшебная, если вы когда-либо собирали такую) радиосхему на кристалле. Это отличное начало для понимания того, как работают АМ-радио:

Кристалл АМ-радио

В идеале диод должен быть германиевым, как OA81, так как он имеет более низкое падение напряжения в прямом направлении. Но подойдет любой диод, только с меньшей громкостью. LS — это пьезоэлектрические наушники с высоким импедансом, похожие на винтажные «хрустальные наушники» с сопротивлением 2000 Ом.

Конденсатор C2 представляет собой переменный конденсатор емкостью от 300 до 500 пФ.

L1 представляет собой катушку, намотанную на ферритовом стержне, состоящую примерно из 50–60 витков. Ответвитель находится примерно на 5-10 витках, чтобы соединиться с антенной. Используйте магнитную проволоку для намотки катушки, если это возможно.

Для того, чтобы это радио работало хорошо, вам потребуется хорошее заземление и не менее 20 м провода как можно выше на открытом воздухе в качестве антенны. Что действительно удивительно, так это то, что эта схема будет работать без каких-либо батарей и обеспечит часы удовольствия от прослушивания AM.

Как работает схема AM-радио

Когда реактивное сопротивление (сопротивление переменному току) конденсатора C2 равно реактивному сопротивлению катушки L1, возникает резонанс на частоте f=1/2π√(LC).

Например, если L1 равен 300 мкГн, а C2 равен 100 пФ:

F = 1/2π√((0,0003 H)*(0,000000000001 F)) = 919 кГц.

Если они подключены параллельно (как в нашей схеме), суммарный импеданс очень высок, а если последовательно, то также возникает резонанс, но суммарный импеданс очень низок. Отношение этого динамического импеданса к любому существующему сопротивлению потерь называется Q. Чем больше Q, тем более селективной становится схема.

Это увеличение избирательности позволяет каналу настроиться на желаемую станцию. Если избирательность низкая, вы будете слышать другие соседние станции одновременно. (C1 — это небольшой конденсатор, а также отвод для предотвращения демпфирования антенной добротности настроенного контура).

Диод D1 выпрямляет и восстанавливает модуляцию, а конденсатор C3 обходит радиочастотную часть, оставляя исходный модулированный звук. Изменяя емкость C2 (резонансная точка), можно изменять настройку в среднем диапазоне волн.

AM-радиоприемник с транзисторным усилителем

До появления простых в использовании интегральных схем усилителя, таких как LM386, приемники изготавливались из малозаметных компонентов. Популярным выбором был регенеративный приемник, показанный ниже.

Двухтранзисторный регенеративный приемник

Выпрямление АМ-сигнала происходит внутри Q2 и R3. Транзисторы Q1 и Q2 могут быть любыми транзисторами NPN. Конденсатор C3 удаляет все оставшиеся радиочастотные компоненты. Некоторые из демодулированных сигналов возвращаются в виде положительной обратной связи через R4 на отвод L1 через регулятор регенерации R6. Это приведет к началу колебаний. Идея состоит в том, чтобы настроить потенциометр R6 в точке, где колебание вот-вот начнется и немного замедлится. Это приводит к значительному увеличению чувствительности и избирательности приемника. R5 генерирует некоторую отрицательную обратную связь, которая улучшает качество звука.

Конденсатор переменной емкости C5 и катушка L1 представляют собой настраиваемую цепь. Катушка L1 состоит из 60 витков на ферритовом стержне диаметром 1 см (около 300 мкГн) с добавлением 5 витков для отвода. В прототипе платы ниже я использую только половину переменного конденсатора.

Регенеративная радиолетная лента	Закрытие PCB

LM386. заменен на усилитель звука LM386. Это позволит радиостанции работать без антенны или хорошего заземления. Кроме того, LM386 обеспечивает достаточную мощность усиления для небольшого динамика.

Радио AM с усилителем LM386

Конденсаторы С5 и С9 задают общий коэффициент усиления LM386. Если вы обнаружите, что коэффициент усиления слишком высок, вы можете отрегулировать его, следуя инструкциям в нашей статье о том, как создать великолепно звучащий аудиоусилитель (с усилением басов). В статье также обсуждается, как настроить схему усилителя LM386 для улучшения звука.

Резистор R3 и конденсатор C10 предотвращают нежелательную нестабильность выходного сигнала LM386, создавая известную нагрузку на частотах выше звукового.

Транзистор 2N3904 обеспечивает относительно высокий импеданс настроенной цепи, обеспечивая хорошую избирательность.

Макет радиоприемника LM386	Деталь макета

Все вышеперечисленные схемы были построены и протестированы и работали очень хорошо.

И вот небольшой совет, если у вас нет возможности приобрести переменный конденсатор, вы можете сделать его, приклеив алюминиевую фольгу к двум листам бумаги формата А4 и соединив их зажимами типа «крокодил». Скольжение одного листа поверх другого создает переменную крышку при условии, что они не имеют электрического контакта.

Если вы не хотите заниматься поиском всех деталей для сборки этих AM-радиостанций, на Amazon есть несколько действительно крутых комплектов радиоприемников «сделай сам».

Спасибо за чтение и не забудьте оставить комментарий ниже, если у вас есть вопросы о чем-либо!

Простая схема FM-приемника своими руками в Интернете

Недавно мы подумали о создании простой схемы FM-приемника , поэтому, как всегда, мы начали искать возможные схемы, которые можно использовать для выполнения наших требований, и, как и ожидалось, мы нашли много схемы в Интернете, но остается вопрос, насколько хорошими или полезными они будут, когда мы проверим эти схемы. Потому что, как и мы, мы обнаружили, что многие люди пытаются заставить эти схемы работать, но терпят неудачу, и множество дискуссионных форумов заполнены вопросами: «Действительно ли работают эти простые схемы FM-приемников, сделанных своими руками?»

Итак, в этом уроке мы сделали именно это, создав несколько схем на куске перфорированной платы и протестировав каждую схему, чтобы увидеть их работу и то, что можно сделать, чтобы улучшить это, и, в конце концов, мы сообщим вам обо всем. детали.

Теперь, если вы хотите сэкономить время, вы можете сразу купить модуль FM-приемника RDA5807 и использовать его для своего проекта. Мы уже создали FM-радио с голосовым управлением с использованием Arduino и Google Assistant, а также FM-радио на основе Arduino с использованием RDA5807. Вы можете проверить эти проекты, если хотите узнать больше об этих проектах, или вы можете проверить простую схему FM-передатчика, построенную с использованием основных электронных компонентов, таких как транзисторы, конденсаторы, катушки и т. д.

Двухтранзисторное FM-радио или прямой (TRF) FM-приемник

Большинство схем, которые мы нашли в Интернете, имеют одну общую черту: все они имеют двухтранзисторную конфигурацию. И для нашей первой схемы мы попробовали что-то подобное.

Он не только принимает FM-сигнал, но и усиливает полученный сигнал с помощью микросхемы операционного усилителя lm386 для управления динамиком. Это, безусловно, одна из самых сложных схем, состоящая из очень небольшого количества компонентов. Транзисторы BF495(T2) с индуктором L. Конденсатор VC, и вместе с T1 составляет конструкцию для генератора Колпитца .

В этой схеме триммер VC устанавливает резонансную частоту схемы. Регулируя переменный конденсатор , резонансная частота изменяется, и мы можем настроить схему в диапазоне от 88 до 108 МГц. Сигнал сообщения, полученный по схеме, выделяется через резистор R1, а затем подается на аудиоусилитель через конденсатор связи 220 нФ (C1). Эта схема устроена так, что вы можете настроить радиоприемник с помощью переменного конденсатора. Значение переменного конденсатора установлено на 20 пФ, потому что переменные конденсаторы с этим значением легко доступны.

Катушка, используемая в схеме, представляет собой простую катушку с воздушным сердечником , состоящую из 4 витков медного провода 22 SWG с сердечником, имеющим внутренний диаметр 4 мм. При достижении необходимого числа витков катушка становится цилиндрической. Катушка может быть взята так, чтобы высокочастотный сигнал был достигнут приемником. Наконец, конденсаторы С3 (100 нФ) и С10 (100 мкФ, 25 В) вместе с R3 (1 кОм) составляют полосовой фильтр очень низких частот, который используется для отделения низкочастотного сигнала от высокочастотного. в приемнике.

FM-радиоприемник с транзисторами 2N3904

Далее, это еще одна схема FM-радиоприемника с двухтранзисторной конфигурацией. Но, как и в предыдущей схеме, в этой схеме используются два транзистора общего назначения 2N3904 для генерации резонансной частоты

При тестировании приведенной выше схемы мы заметили, что эта схема лучше всего работает в диапазоне от 3,3 до 3,5 Вольт. Работа этой схемы очень проста, резонансная частота схемы генерируется L1 и C1 в цепи, LC вместе называется емкостная цепь , которая способна производить высокочастотные колебания, необходимые для генерации FM-сигнала, когда конденсатор полностью заряжается, он сбрасывает его на индуктор, индуктор заряжается и создает свое магнитное поле, когда магнитное поле коллапсирует энергия возвращается в конденсатор, и процесс повторяется бесконечно. Резонансную частоту контура можно легко определить, используя простую формулу. В следующем разделе мы рассмотрим этот

9.2)/(18d+40l)

Где

L= индуктивность в микрогенри (мкГн)

d= диаметр катушки в дюймах

l= длина катушки в дюймах

N = количество витков

Теперь как мы знаем формулу, нам нужно измерить диаметр катушки, чтобы рассчитать индуктивность. Если вы посмотрите на первую схему, то увидите, что дана инструкция по изготовлению катушки индуктивности. Это 4 витка провода 22 SWG с воздушным сердечником диаметром 4 мм. Для диаметра 4 мм мы используем стержень от гелевой ручки. Как вы можете видеть на изображении ниже, стержень от ручки составляет ровно 4 мм.

Теперь, когда у нас есть цилиндр диаметром 4 мм, мы обмотаем наш провод 22 SWG вокруг стержня ручки и изготовим индуктор. После изготовления индуктора он выглядит так, как показано на рисунке ниже:

Теперь мы измерим длину и диаметр катушки, и, как вы можете видеть на изображении выше, у нас есть диаметр катушки 6 мм и длина катушка 3,2 мм. При этом у нас есть все параметры для расчета индуктивности катушки. Теперь, если мы рассчитаем индуктивность, используя приведенную формулу, мы можем вычислить значение

L = 0,0961 мкГн


Вы можете выполнить расчет, введя значения в калькулятор, или вы можете использовать веб-сайт калькулятора индуктивности катушки с воздушным сердечником, чтобы рассчитать индуктивность, что значительно упрощает процесс.

Тестирование платы FM-радиоприемника

Как видно из двух приведенных выше схем, мы нашли в Интернете две многообещающие схемы и попытались протестировать обе схемы, схема на транзисторах BF494 показала себя несколько лучше, чем схема изготовлен из 2Н3904 транзистора. Вы также можете видеть, что мы сделали две схемы в двух разных местах, потому что мы не хотим добавлять шум от каких-либо других компонентов.

Как вы можете видеть, тестовая установка показана на изображении выше, где мы питаем схему от 12-вольтовой батареи.
