Схемы рза. Принципиальные схемы релейной защиты и автоматики: типы, элементы и особенности чтения

Какие бывают виды принципиальных схем РЗА. Как правильно читать и анализировать схемы релейной защиты. На что обращать внимание при работе с принципиальными схемами РЗА. Какие элементы и обозначения используются в схемах релейной защиты и автоматики.

Содержание

Виды принципиальных схем релейной защиты и автоматики

Принципиальные схемы РЗА можно разделить на несколько основных видов:

  • Главная электрическая схема (однолинейная схема подстанции)
  • Схема размещения защит по измерительным трансформаторам
  • Принципиальные схемы защит отдельных присоединений
  • Схемы цепей оперативного тока
  • Схемы сигнализации

Каждый вид схем несет свою важную информацию и используется на разных этапах проектирования, наладки и эксплуатации устройств РЗА.

Ключевые элементы принципиальных схем РЗА

При чтении принципиальных схем релейной защиты необходимо обращать внимание на следующие основные элементы:

  • Измерительные трансформаторы тока и напряжения
  • Реле и терминалы защит
  • Коммутационные аппараты (выключатели, разъединители)
  • Цепи оперативного тока
  • Сигнальные цепи
  • Логические связи между элементами

Понимание назначения и принципов работы этих элементов критически важно для правильного анализа схем РЗА.


Особенности чтения принципиальных схем релейной защиты

При работе с принципиальными схемами РЗА рекомендуется придерживаться следующей методики:

  1. Внимательно изучить условные обозначения, используемые в схеме
  2. Определить назначение схемы и защищаемый объект
  3. Выделить основные функциональные блоки
  4. Проследить информационные и логические связи между элементами
  5. Разобрать работу схемы в нормальном и аварийных режимах

Такой системный подход позволяет эффективно анализировать даже сложные принципиальные схемы релейной защиты и автоматики.

Информация, содержащаяся в разных видах схем РЗА

Различные виды принципиальных схем РЗА содержат следующую ключевую информацию:

Главная электрическая схема:

  • Состав и конфигурация основного оборудования подстанции
  • Классы напряжения
  • Расположение коммутационных аппаратов
  • Размещение измерительных трансформаторов

Схема размещения защит:

  • Состав устройств РЗА на каждом присоединении
  • Способы подключения защит к цепям тока и напряжения
  • Типы терминалов и шкафов РЗА

Принципиальные схемы защит присоединений:

  • Детальные алгоритмы работы каждого устройства РЗА
  • Логические связи между элементами
  • Цепи оперативного тока

Понимание того, какую информацию можно извлечь из каждого вида схем, помогает быстрее ориентироваться в документации по РЗА.


Рекомендации по изучению принципиальных схем РЗА

Для успешного освоения навыков чтения принципиальных схем релейной защиты рекомендуется:

  • Начинать с изучения простых схем отдельных реле и автоматики
  • Разбирать типовые проектные решения для разных видов присоединений
  • Прорабатывать реальные проекты, постепенно усложняя задачи
  • Консультироваться с опытными специалистами по неясным вопросам
  • Использовать специализированную литературу и обучающие курсы

Систематический подход и регулярная практика позволят со временем свободно ориентироваться даже в сложных принципиальных схемах РЗА.

Современные тенденции в принципиальных схемах РЗА

В последние годы в принципиальных схемах релейной защиты и автоматики наблюдаются следующие тенденции:

  • Широкое внедрение микропроцессорных терминалов РЗА
  • Использование цифровых измерительных трансформаторов
  • Применение оптических каналов связи
  • Переход на цифровые подстанции по стандарту МЭК 61850
  • Усложнение алгоритмов работы устройств РЗА

Эти изменения требуют от специалистов постоянного совершенствования навыков чтения и анализа принципиальных схем РЗА с учетом новых технологий.


Типичные ошибки при чтении схем РЗА

При работе с принципиальными схемами релейной защиты начинающие специалисты часто допускают следующие ошибки:

  • Невнимательное изучение условных обозначений
  • Пропуск важных примечаний к схеме
  • Неправильная трактовка логических связей
  • Игнорирование цепей оперативного тока
  • Непонимание работы схемы в различных режимах

Чтобы избежать этих ошибок, необходимо внимательно и системно подходить к анализу каждой принципиальной схемы РЗА.

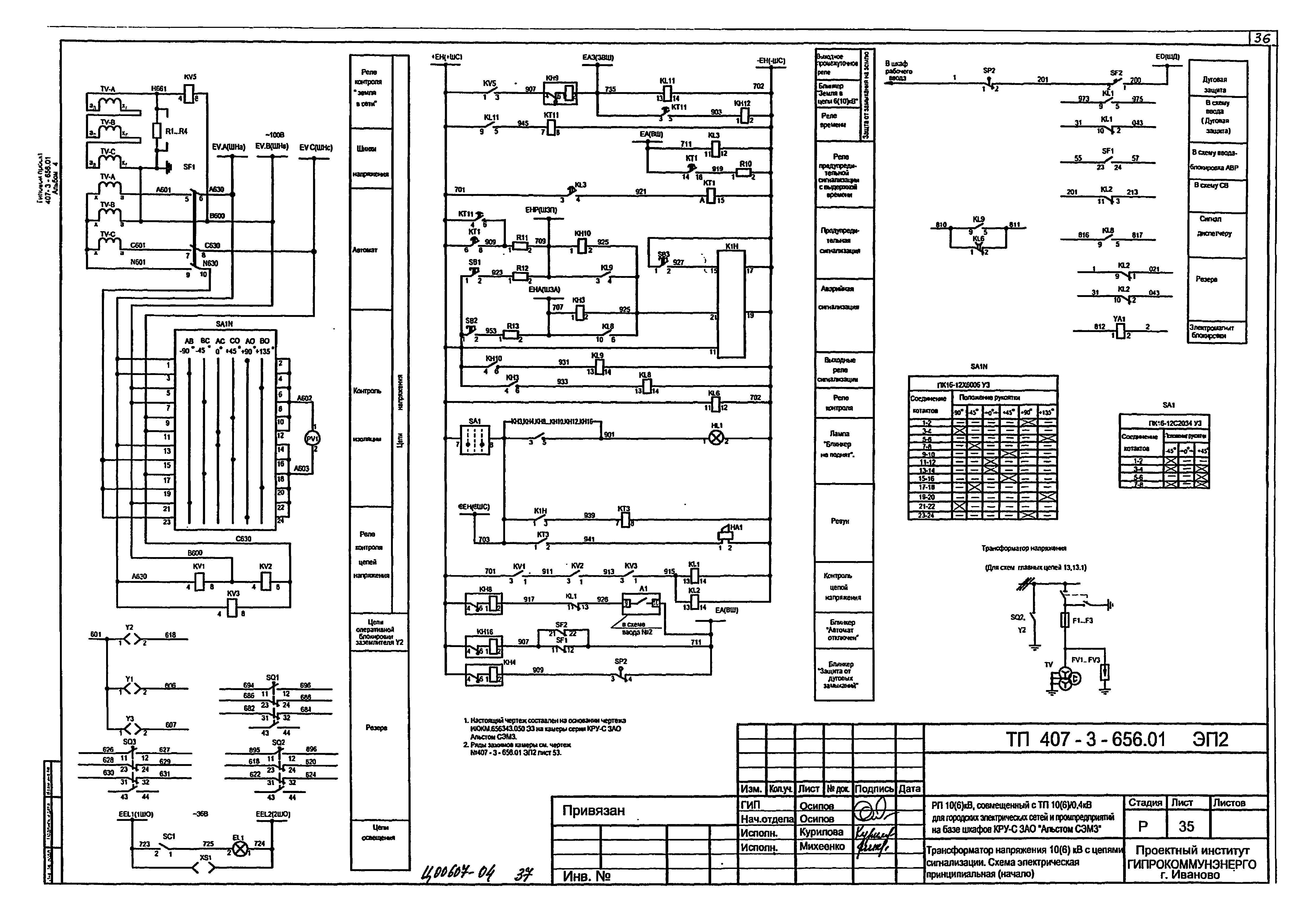

Принципиальные схемы РЗА: Схема защиты присоединения

Подключение терминала РЗА к токовым цепям на 2 ТТПринципиальная схема РЗА присоединения

Вот мы и подошли к той схеме, которую обычно и считают стандартной релейной принципиалкой — схеме защит и автоматики присоединения.

В качестве присоединения может быть линия, двигатель, трансформатор и т.д. Шины и ошиновки тоже будем считать присоединениями, хотя это не совсем так.

 Данные схемы, в отличии от первой и второй, содержат в основном вторичные элементы — реле, переключатели, терминалы защит и прочее. От первичной схемы здесь остается только Поясняющая схема, которая получается вырезанием части из Схемы размещения защит.

Схема РЗА присоединения нужна для отображения подробных алгоритмов, по которым работает это присоединение, и связей между вторичными элементами. По данной схеме впоследствии разрабатываются монтажные схемы шкафа или релейного отсека. С ней же работают наладчики, когда все смонтировано на объекте.

Важно помнить, что на схеме РЗА указываются все элементы присоединения, а не только те, что установлены в шкафах релейной защиты. Если мы рассматриваем Схему релейной защиты и автоматики силового трансформатора, то помимо элементов шкафа защит трансформатора на схеме будут указаны трансформаторы тока, автоматы питания в шкафу ШРОТ, контакты из внешних схем (например, из схемы газового реле) и т.д.

Сегодня в проектах обычно выполняют не просто принципиальную, а принципиально-монтажную схему РЗА. Это означает, что на схеме показывают клеммы и промежуточные клеммные шкафы. Такая схема гораздо более наглядная и удобная при последующей работе потому, что, почти во всех случаях, позволяет не смотреть в монтажные схемы шкафов (если не требуется информация о подключенных кабелях)

В общем случае современная принципиальная схема релейной защиты и автоматики содержит 10 разделов. Советую изучить это деление потому, что проще последовательно рассматривать небольшие функциональные участки схемы, чем пытаться разобраться со всем сразу. Для этого посмотрите видео

На самом деле про эти принципиальные схемы можно рассказывать очень много и обещаю, что в будущем Курсе «Как работать с принципиальными схемами РЗА?» мы уделим им наибольшее внимание

Ошибка 404. Страница не найдена!

Ошибка 404. Страница не найдена!

К сожалению, запрошенная вами страница не найдена на портале. Возможно, вы ошиблись при написании адреса в адресной строке браузера, либо страница была удалена или перемещена в другое место.

Как Читать Принципиальные Схемы Рза

На мой взгляд все получилось наглядно и очень интересно.


Курс электронный, после оплаты дается ссылка на скачивание и ключ активации алекс телл Дмитрий, благодарю за проделанную работу, Курс получился действительно объемным, долго ждал его появления, приобрел Курс одним из первых, и вновь приятно удивлен!

Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

Схема б применяется для питания оперативных цепей защит, а для питания цепей управления выключателями обычно используется схема вгде для питания цепей управления используется выпрямленный ток. Далее рассматриваются особенности выполнения цепей тока, напряжения и оперативных цепей.

По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

А при проектировании обычно так бывает всегда Какие самые критические участки принципиальной схемы?

Принципиальная схема — это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками.

Следовательно, при снижении сопротивления изоляции на одном из полюсов напряжение этого полюса относительно земли, равное в нормальном режиме 0,5U, понижается, а напряжение другого полюса относительно земли увеличивается на ту же величину. На каких частях схемы он задерживается дольше?

Основное различие простого и профессионального чтения схемы

Последние комментарии

Схема питания оперативным током от трансформатора напряжения и от трансформатора собственных нужд приведена на рисунке 1. Данная реакция обусловлена в основном новизной и недоверием к блокам, а также необходимостью обучения и понимания работы микропроцессорных блоков релейной защиты. Ivan Sevastyanov С активацией конечно все сложно предыдущий курс был разбит на видео файлы, которые можно было смотреть на любом носители и не привязываться только к 3 компьютерам и активационному коду. Монтажная схема показывает соединения частей установки с помощью проводов, кабелей, а также места их присоединения клеммы.


Для цепей привода — это контакт взвода пружины готовность к включению. Посмотрите это видео, если начинаете изучение РЗА.

Блоки, анализ работы которых невозможно отложить, делим на более мелкие блоки и проводим анализ.

А теперь, самое главное.

Схема максимальной направленной защиты: а — совмещенная схема; б — развернутая схема. Некоторые даже не догадываются посмотреть в основную надпись и прочитать название.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много.

Входной сигнал логического элемента есть результат состояния предыдущего элемента.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Сообщить об опечатке

Обычный прямоугольник, внутри которого может указываться его мощность В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты. Главное, чтобы эта тема была доходчиво изложена — как ты умеешь делать!


Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. Жмите «Далее»

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. На условном изображении биполярного транзистора эти выводы изображены особым образом.

Запомним это. Системные знания гораздо ценнее, чем интуитивные. Ошибка эта настолько частая и массовая, что я даже решил снять видео о создании токовых цепей.

При построении токовых цепей руководствуются следующими положениями. Так как мозг работает гораздо быстрее, чем вы читаете эти примеры, то на самом деле это не так нудно 2 Вы получаете понятную систему проверки схемы Вместо интуитивных ощущений вы фактически имеете Чек-лист, в котором нужно пройти все пункты и везде поставить галочки. Каков вывод из всего этого длинного повествования о налаживании работы схемы?


Системные знания гораздо ценнее, чем интуитивные. О ней стоит упомянуть отдельно.

Узлы и связи между органами изображаются прямоугольниками, в которые помещаются надписи и условные индексы, поясняющие функциональное назначение данного узла или органа. И не нужно постоянно улучшать то, чего нет, откладывая релиз на потом.

Третий метод, наверное, самый сложный из всех потому, что он подразумевает определенный уровень знаний и опыта. Для управления выключателями и питания устройств РЗА в электроустановках используются два вида оперативного тока: постоянный и переменный. Просто заполни форму:. Левый верхний угол схемы. Особенно это касается чтения современных схем на микропроцессорной технике.
Монтаж РЗА кабельной линии

Как научиться читать принципиальные схемы

Тема вроде простая, но вариантов исполнения масса. Пример работы с принципиальной схемой релейной защиты и автоматики линии 10 кВ.

К тому же здесь вы сможете найти четкие правила чтения, своеобразную технику, которая позволит не изобретать велосипед и сосредоточиться на главных вещах. Среди них основными и самыми сложными являются принципиальные схемы РЗА.

Наиболее ответственными потребителями являются цепи оперативного тока релейной защиты, автоматики и катушек отключения выключателей, питаемые от шинок управления ШУ. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема.

Но всё, что показано на чертеже схеме , обязательно есть в перечне элементов, иногда там же указано, на какой панели это находится. Схема питания оперативных цепей защиты переменным оперативным током непосредственно от трансформаторов тока показана на рисунке 14 а. Логическая схема максимальной токовой защиты блока БМРЗВВ Рассмотрим алгоритм работы первой ступени максимальной токовой защиты с независимой времятоковой характеристикой. Таблицы или логические схемы для параметрирования могут быть выделены в отдельную часть.

В этом Курсе собрана информация накопленная предыдущими поколениями и успешно объединена с современными техническими наработками и решениями. Однако трансформаторы тока не обеспечивают необходимой мощности при повреждениях и ненормальных режимах, не сопровождающихся увеличением тока. Какие знания необходимо получать в первую очередь и для чего нужно обязательно иметь конкретную цель при изучении.

Думаю, смысл понятен. Для заряда АБ используются зарядные агрегаты выпрямительные или электромашинные. А дата создания презентации — 31 мая г.

Также может указываться и номинальное рабочее напряжение, если это важно. Значит это ошибка, особенно если терминал с гибкой логикой. Для схем РЗА с микропроцессорными терминалами таких участков можно условно выделить 1.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. На разбор простейших вторичных схем РУ 10 кВ у меня ушло довольно много времени, но даже после завершения работы в голове была «каша». Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Я не новичок просто бывает что некоторые моменты хорошо не знаешь или подзабыл. Аккумуляторные батареи являются независимыми наиболее надёжными источниками оперативного тока и поэтому они нашли широкое применение на электростанциях и подстанциях для питания оперативных цепей релейной защиты, автоматики и управления выключателями.
Знакомство с принципиальной схемой электрооборудования Начинающим

Принципиальные схемы РЗА: Главная электрическая схема

Первичная схема подстанцииГлавная электрическая схема

В преддверии курса по работе с принципиальными схемами релейной защиты и автоматики я решил запустить серию небольших статей, посвященных этой теме.  В них мы поговорим о видах принципиальных схем (а их много) и о том, какую полезную информацию содержит для релейщика каждая схема.

Начнем, как ни странно, со схемы, которую делаю вовсе не релейщики – Главная электрическая схема. Эту схема также часто называют “Принципиальная схема подстанции” или “Однолинейная схема подстанции”.

Схема содержит много полезной информации и является основой для разработки всего тома “Релейная защита и автоматика”

Итак, что мы должны искать на Главной электрической схеме?

Стадия П (указаны общие проектные решения и тех. требования; оборудование еще не выбрано)

  1. Собственно, схему первичных соединений и типы присоединений (трансформаторы, линии, двигатели, БСК, ТСН и т.д.) — во многом эта информация определяет состав защит и автоматики на подстанции
  2. Мощность силовых трансформаторов и классы напряжения (влияет на состав защит)
  3. Типы шин/ошиновок РУ (элегазовые, воздушные) – влияет на состав защит
  4. Место установки, количество и тип обмоток трансформаторов тока. Расположение ТТ относительно выключателей и шин (влияет на размещение защит)
  5. Место установки трансформаторов напряжения (влияет на автоматику и способ включения защит с цепями напряжения)
  6. Токи коротких замыканий (обычно указывают трехфазные и однофазные, для сетей 110 кВ и выше)

Схема подстанции стадия П

Стадия Р, РД (оборудование выбрано)

  1. Тип силовых трансформаторов (сухой, масляный ,наличие и размах РПН)
  2. Типы трансформаторов тока (элегазовый или неэлегазовый – влияет на алгоритмы защит)
  3. Типы трансформаторов напряжения (обычный или антиферрорезонансный – влияет на вторичные схемы релейной защиты)
  4. Типы силовых выключателей (элегазовый или неэлегазовый — влияет на алгоритмы защит)
  5. Типы разъединителей (ручной, моторный – указывается на схеме не всегда, влияет на объем вторичных схем управления и оперативных блокировок)

Схема подстанции стадия РД

Для РУ 6-10 кВ Главная схема обычно заменяется на Опросный лист, как указано ниже.

Опросный лист на подстанцию 6(10) кВ

Смысл тот же, просто формат представление немного меняется.

В принципе, если есть Схема размещения защит по ТТ и ТН (о ней в следующий раз), то на главной схеме релейщику будут интересны только типы первичного оборудования. Через эти типы, используя опросные листы, можно добраться до вторичных схем приводов коммутационных аппаратов и РПН, а также до шкафа дутья силового трансформатора, которые вам придется привязывать в проекте.

На этом первую часть завершим. В следующий раз поговорим уже о полностью релейной принципиальной схеме.

Принципиальные схемы РЗА: Схема размещения защит

Схема размещения защит по ТТ и ТНСхема размещения защит по измерительным трансформаторам

Продолжаем говорить о принципиальных схемах и сегодня рассмотрим Схему размещения защит по измерительным трансформаторам.

На самом деле на этой схеме отражаются не только защиты,  но и элементы коммерческого учета, измерители, РАС и т.д. Поэтому ее еще называют Схемой размещения ИТС (информационно-технологических систем) по ТТ и ТН.

Схема получается из Главной однолинейной (см. здесь) путем ее обработки опытным релейщиком. По-сути, на Схеме размещения есть вся необходимая информация для понимания того, какие защиты и автоматика есть на подстанции и как включаются их измерительные органы. Это самая важная информация в разделе РЗА и, соответственно, это самая важная Схема.

Какую информацию нужно искать на Схеме размещения защит:

Стадия П

  1. Виды защит и автоматики каждого присоединения и элементов подстанции (в виде сокращений или кодов ANSI)
  2. Количество комплектов РЗА для каждого присоединения (обычно от 1 до 3)
  3. Способы включения комплектов РЗА (на один или несколько ТТ, на шинный или линейный ТН и т.д.)
  4. Информация по измерительным ТТ и ТН (коэффициент трансформации, класс точности, мощность вторичных обмоток)

Стадия Р, РД

  1. Типы терминалов и шкафов РЗА
  2. Типы ТТ и ТН.

Схема размещения защит по ТТ и ТН для схемы 35-5АН

Также иногда указывается направление АУВ в виде стрелки от комплекта к конкретному выключателю. Это делается для сложных схем, где количество присоединений не равно количеству выключателей (мостики, заход-выход, квадраты, полуторные схемы). Для таких схем комплект автоматики управления выключателем не всегда очевиден, особенно если он совмещен с резервными защитами присоединения.

Схема размещения защит по ТТ и ТН для схемы 110-5Н

Схема размещения защит релейщику говорит практически все. Опытный релейщик способен с высокой достоверностью «восстановить» возможные режимы работы подстанции, вид изоляции РУ и примерную мощность электрических машин по составу и количеству функций РЗА потому, что они связаны между собой через ПУЭ и нормы проектирования.

Например, если на РУ 110 кВ установлены 2 комплекта дифференциальной защиты шин, то скорее всего мы имеем дело с КРУЭ-110. Если на трансформаторе установлена дифференциальная защита, то это трансформатор мощностью 6,3 МВА и выше. Тоже самое можно сказать про двигатели мощностью 5 МВт. Если на схеме 110-5Н (мостик) есть ступенчатые защиты линии (ДЗ, ТЗНП, ТО), то режим работы — транзитный, и наоборот. И так далее.

Смеха размещения защит по измерительным трансформаторам дает быстрый и всесторонний обзор объекта. С этой точки зрения, целесообразно начинать рассмотрение документации на подстанцию именно с нее, а потом переходить к текстовой части ТЗ или пояснительной записке.

Из Схемы размещения защит по ТТ и ТН «нарезаются» поясняющие схемы для принципиалок по защите присоединений. Ее используют при подготовки ТКП на вторичные системы.

В общем это основа всего раздела «Релейная защита и автоматика». В подтверждении этого вот вам ссылка на сайт ФСК ЕЭС, по которой вы можете найти целый СТО, посвященный требованиям к оформлению Схемы размещения ИТС по ТТ и ТН. Рекомендую прочитать этот документ, хотя по мне там не хватает примера самой Схемы. Словами не всегда получается передать все нюансы.

В следующий раз поговорим о принципиальных схемах релейной защиты и автоматики присоединений.

Как читать принципиальные схемы РЗА?

Обложка курса "Как читать принципиальные схемы РЗА"Доброго времени суток, коллеги!

Сегодня я запускаю свой новый видеокурс по релейной защите и автоматике. Курс, который я делал больше года и который, я уверен, будет очень полезен начинающим релейщикам и вторичникам.

«Как читать принципиальные схемы РЗА?» — это ответ на те трудности, с которыми я столкнулся более 10 лет назад, когда сам начинал изучать релейную защиту. Конечно, ответ с большим опозданием, но я тогда так и не нашел нормальной литературы, которая бы описывала принципы чтения современных вторичных схем подстанции. Надеюсь этот Курс поможет сегодняшним новичкам в самом популярном и востребованном вопросе по релейной защите.

Неважно, устраиваетесь ли вы на работу по специальности, начинаете работать на новом месте или пробуете расширить свои знания в релейной защите и автоматике, навык чтения принципиальных схем РЗА обязательно вам потребуется. Это относится к любой области деятельности: проектировщик, наладчик, эксплуатация… Это универсальные знания, которые нужны всем.

Самое интересное, что это достаточно простая тема, которую может освоить любой человек. Главное, с самого начала, правильно поставить технику чтения принципиальной схемы и разобраться с ее отдельными элементами. Для этого я вам и предлагаю этот Курс.

Здесь будет три больших части.

Первая посвящена самым простым, но от того не менее важным вопросам — графические обозначения, назначение и принципы работы основных вторичных элементов на подстанции.

Вторая часть — это методика простого чтения, которая позволит вам правильно и без лишней суеты разобрать любую принципиальную схему РЗА.

Третья часть посвящена вашему развитию, как специалиста РЗА, после того, как вы освоите простейшие навыки чтения схемы. Здесь будет скорее не пошаговая инструкция, а направления для самообразования.

Более подробно о Курсе можно почитать по этой ссылке

http://kurs2.qualkurs.ru/

По традиции, я делаю хорошую скидку первым покупателям Курса. Так, что почитайте описание, посмотрите несколько открытых видео и решайтесь) Через две недели цена будет другая.

Если будут вопросы, то пишите мне на [email protected] или в наших группах.

Всего хорошего!



Релейная защита. Виды и устройство. Работа и особенности

Согласно правилам эксплуатации электроустановок силовые устройства электрических сетей и электростанций должны быть обеспечены защитой от сбоев в эксплуатации и токов короткого замыкания. Средствами защиты являются специальные устройства, выполненные на основе реле, что оправдывает их название релейная защита и автоматика (РЗА). В настоящее время существует много различных устройств, способных в короткие сроки блокировать возникшую аварию в электрической сети, либо подать предупредительный сигнал о возникновении аварийного режима.

Релейная защита работает чаще всего совместно с автоматикой, и их устройство взаимосвязано со специфическими видами аварийных режимов сети:

  • Уменьшение частоты тока, возникающей при внезапной перегрузке генераторов вследствие короткого замыкания, либо отключения части других источников из сети.
  • Повышенное напряжение. Увеличение этого параметра на 10% уменьшает срок службы ламп освещения в два раза. Такой режим возникает при внезапной разгрузке сети.
  • Токовая перегрузка способствует излишнему нагреванию изоляции проводников и кабелей, создает искрообразование в контактных соединениях.
Виды релейной защиты
Реле классифицируются по определенным признакам:
  • Методу подключения: первичные, которые подключаются непосредственно в цепь устройства, и вторичные, которые подключаются посредством трансформатора.
  • Типу исполнения: электромеханические, состоящие из подвижных контактов, отключающих цепь, и электронные, обесточивающие цепь с использованием полупроводниковых элементов.
  • Назначению: измерительные, которые выполняют измерение параметров, и логические, которые подают сигналы и команды другим устройствам, выполняют задержку по времени.
  • Методу работы: прямого действия, которые связаны с устройством отключения механическим путем, и косвенного действия, которые управляют электрической цепью электромагнита, обесточивающего сеть питания.
Релейная защита и автоматика бывают различных видов:
  • Максимальная токовая защита, включается при достижении определенной величины тока, заданной при настройке.
  • Направленная наибольшая токовая защита, кроме настройки тока учитывает направление мощности.
  • Дифференциальная, применяется для защиты сборки генераторов, трансформаторов, шин путем сравнения величин токов на выходе и входе. При разнице, превышающей заданное значение, срабатывает релейная защита.
  • Газовая и струйная, применяется для обесточивания трансформатора и других устройств, работающих в емкостях с маслом. При возникновении неисправностей образуется повышенная температура, и из масла выделяются газы, снижается диэлектрическое свойство масла и разлагается его химический состав. На такие аварийные режимы срабатывают механические реле, которые действуют с учетом возникновения газа в емкости, а также веществ, образующихся при разложении масла. При срабатывании защиты подается команда на действие логической схемы.
  • Логическая, защищает шины, применяется для определения места короткого замыкания на питающих линиях, которые отходят от шин электростанции, и на шинах.
  • Дистанционная, имеющая блокировку по оптическому каналу, является более надежным способом защиты, в отличие от дистанционной защиты с ВЧ блокировкой, так как электрические помехи не оказывают большого влияния на оптический канал.
  • Дистанционная с ВЧ блокировкой, применяется для обесточивания воздушных линий при возникновении коротких замыканий.

  • Удаленная защита используется в сложных схемах сетей, где из-за чувствительности и быстродействия не могут применяться простые виды защит. Защита выявляет расстояние до места аварии или короткого замыкания, и в зависимости от расстояния срабатывает с большей или меньшей задержкой по времени. Современные новые системы защит обладают ступенчатыми свойствами времени. Они каждый раз не измеряют величину сопротивления для определения расстояния до аварийного участка, а только осуществляют контроль участка, на котором выявлена неисправность.
  • Дифференциально-фазная, используется для контроля фаз по концам линии питания. При превышении настроенного значения тока, реле обесточивает линию.
  • Защита минимального напряжения. В аварийных режимах, особенно при коротком замыкании, возможна просадка напряжения. Для обеспечения отключения электрооборудования при снижении напряжения ниже критического значения предназначена защита минимального напряжения. Такая защита в свою очередь делится на групповую и индивидуальную.
    — Групповая защита отключает группу потребителей с помощью реле минимального напряжения. Которое работает совместно с промежуточным реле, отключающим своими силовыми контактами целую группу потребителей нагрузки. Такая релейная защита используется чаще всего на электростанциях для создания надежности функционирования наиболее ответственного оборудования при кратковременном резком снижении напряжения. Она отключает на время падения напряжения менее ответственное оборудование, для создания более благоприятных условий ответственных электрических устройств.
    — Индивидуальная защита работает аналогичным образом, но отключает только один потребитель.
  • Защита максимального напряжения. Имеется два вида реле, защищающих потребители от повышенного напряжения. Первый вид – это защита, действующая по принципу отвода удара молнии по молниеотводу на контур заземления. Второй вид – это устройства, компенсирующие энергию рассеянным теплом во внешнюю среду. Они не применяют релейную основу, а действуют сразу в силовой схеме. Защита максимального напряжения проектируется по принципу минимальных, с такими же измерительными элементами. Реле настраивается на срабатывание по уставке повышения напряжения, превосходящей некоторый допустимый предел напряжения эксплуатации цепи.
Некоторые виды автоматики предназначены для подачи электроэнергии, в отличие от релейной защиты:
  • Автоматическая частотная разгрузка, выключает электрические устройства при снижении частоты тока в сети.
  • Автоматическое повторное включение, используется на линиях электропередач выше 1000 вольт, а также в сборках трансформаторов, электродвигателей и шин подстанций.
  • Автоматический ввод резерва, применяется при коммутации генератора в сеть в качестве резервного источника питания электроэнергией.
Релейная защита. Устройство

Электромеханические конструкции релейной защиты постоянно модернизируются и совершенствуются. Внедряются инновационные технологические разработки и проекты. В новейших энергетических системах объединены статические, индукционные, электромагнитные устройства с микропроцессорными и полупроводниковыми элементами.

Однако основной смысл и порядок работы релейной защиты для всех новых устройств остается неизменным. Схема структуры релейной защиты показана на рисунке.

1 — Электрический сигнал
2 — Блок наблюдения электрических процессов
3 — Блок логики и анализа
4 — Исполнительный блок
5 — Сигнальный блок

Блок наблюдения

Главной функцией этого блока является мониторинг электрических процессов, происходящих в электрической системе, путем измерений такими устройствами, как трансформаторы напряжения и тока.

Сигналы выхода на блоке могут передаваться непосредственно логическому блоку для сравнения параметров с настроенными пользователем значениями отклонений от нормальных значений, которые называются уставками. Также сигналы блока наблюдения могут сначала преобразовываться в цифровой вид, а затем передаваться дальше.

Блок логики

В этом блоке выполняется сравнение поступивших сигналов с предельными значениями уставок. Даже незначительное совпадение этих параметров между собой приводит к возникновению команды на срабатывание защиты.

Исполнительный блок

Этот блок все время находится в состоянии, готовом к срабатыванию, при поступлении команды от блока логики. При срабатывании осуществляются переключения цепи электроустановки по запланированному алгоритму, который составлен по принципу недопущения неисправностей электрооборудования и удара электрическим током работников.

Сигнальный блок

В электрической системе все процессы происходят очень быстро, поэтому человек не в состоянии воспринимать их. Чтобы сохранить происходящие в системе события, применяют специальные сигнальные устройства. Которые работают путем звукового и визуального оповещения, а также сохраняют все происходящие события в памяти устройства.

Все виды устройств после их срабатывания переводятся в исходное состояние оператором вручную. Это позволяет гарантированно сохранить информацию о действии автоматики и релейной защиты.

Принципы работы
Релейная защита может иметь нарушения в своей работоспособности, которые выражаются следующими факторами:
  • Ложные срабатывания при исправной электрической системе и отсутствии каких-либо повреждений.
  • Излишние сработки, когда не требуется работа исполнительного блока.
  • Повреждения внутри устройства защит.
Чтобы исключить отказы при функционировании релейной защиты, вырабатываются специальные требования к ней при проектировании, установке, настройки с запуском в работу, и техническом обслуживании:
  • Надежность функционирования.
  • Чувствительность к моменту запуска оборудования.
  • Быстродействие (время сработки).
  • Селективность.
Принцип надежности
Этот принцип определяется:
  • Безотказностью в эксплуатации.
  • Пригодностью к ремонту.
  • Долгим сроком службы.
  • Сохраняемостью.

Каждый из этих факторов имеет свою оценку.

Обслуживание и эксплуатация релейной защиты имеет три варианта надежности по срабатыванию при:
  1. Внутренних КЗ в рабочей зоне.
  2. Возникновении внешних КЗ за границей рабочей зоны.
  3. Работе без неисправностей.
Надежность устройств защиты бывает:
  • Эксплуатационная.
  • Аппаратная.
Принцип чувствительности

Этот принцип дает возможность определить виды предполагаемых расчетных повреждений и ненормальных режимов энергетической системы в рабочей зоне защиты.

Кч = Iкз min/Iсз

Чтобы определить его числовое значение, используется коэффициент Кч. Коэффициент рассчитывается отношением наименьшего тока короткого замыкания рабочей зоны к величине тока срабатывания. Релейная защита работает в нормальном режиме при:

Iсз < Iкз min

Наиболее приемлемая величина коэффициента чувствительности находится в диапазоне 1,5-2.

Принцип быстродействия
Время обесточивания поврежденного участка состоит из двух составляющих:
  1. Сработки защиты.
  2. Действия привода выключателя.

Первую составляющую можно отрегулировать, начиная от наименьшего значения, которое зависит от устройства защиты и числа применяемых элементов. Задержка по времени на сработку формируется, путем внедрения в схему специальных реле, имеющих возможность регулировки. Она применяется для наиболее удаленных защит.

Устройства, находящиеся рядом с местом неисправности, должны настраиваться на действие с наименьшими возможными диапазонами времени на срабатывание.

Принцип селективности

Этот принцип по-другому называется избирательностью. С помощью нее можно найти и локализовать место возникшего повреждения в структуре сети любой сложности.

Например, генератор вырабатывает и подает электроэнергию различным потребителям, находящимся на участках 1, 2, 3, которые оснащены каждый своей защитой. При коротком замыкании внутри устройства потребителя на 3-м участке, ток будет протекать по всем устройствам защиты, начиная от источника питания.

Но в таком случае целесообразно будет отключить цепь участка, имеющего неисправность электродвигателя, при этом оставляя в работе остальные исправные потребители. Для этого существуют уставки релейной защиты, отдельно для каждой цепи, еще на стадии проектирования схемы защиты.

Устройства защиты 5, 3-го участка должны обнаружить ток неисправности раньше, и оперативнее сработать, отключив поврежденный участок от цепи генератора. Поэтому значения токовых и временных установок на каждом участке снижаются от генератора к потребителю, по принципу: чем дальше от неисправного места, тем ниже чувствительность.

В результате исполняется принцип резервирования. Который учитывает возможность поломки любых устройств, включая системы защиты более низкого уровня. Это означает, что при повреждении защиты 5 участка №3, при возникновении аварии должны сработать устройства защиты 3 или 4 участка 2. А эти участки в свою очередь подстрахованы устройствами защиты участка 1.

Особенности управления релейной защитой

Релейная защита как отдельный блок является самостоятельной схемой. Он входит в общие комплексы, которые составляют систему противоаварийного управления энергетической системы. В такой системе все элементы взаимосвязаны между собой и выполняют поставленные задачи в комплексе.

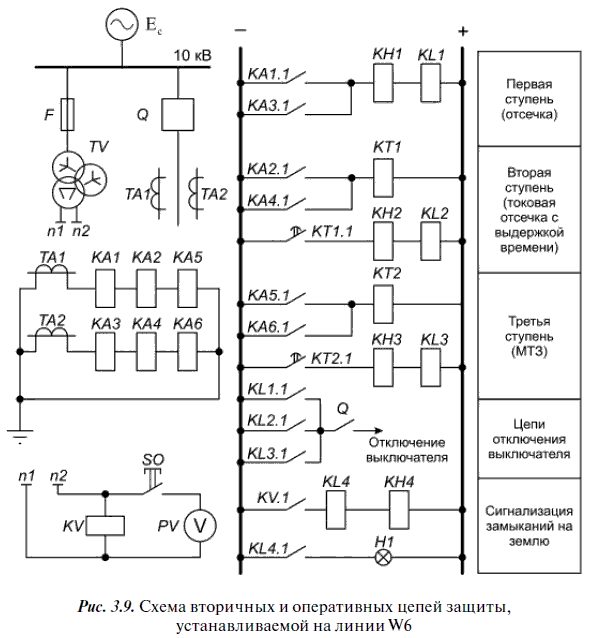

Коротко перечень защитных функций и работа автоматики изображены на схеме.

Изучив особенности эксплуатации автоматики и релейной защиты, можно сказать, что необходимо постоянно совершенствовать знания и практические навыки, которые требуются при поступлении в работу нового оборудования для защиты.

Похожие темы:
Что такое выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это коммутационное устройство, которое прерывает ненормальный ток или ток повреждения. Это механическое устройство, которое нарушает поток тока большой величины (неисправности) и, кроме того, выполняет функцию выключателя. Автоматический выключатель в основном предназначен для замыкания или размыкания электрической цепи, что защищает электрическую систему от повреждений.

Принцип работы выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов. Эти контакты касаются друг друга и проводят ток в нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токонесущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

При нормальных условиях эксплуатации плечи выключателя можно открывать или закрывать для переключения и технического обслуживания системы.Для размыкания выключателя требуется только давление на триггер.

circuit-breaker Всякий раз, когда происходит сбой в любой части системы, катушка отключения выключателя получает питание, и подвижные контакты разъединяются каким-либо механизмом, таким образом, размыкая цепь.

Типы выключателей

Автоматические выключатели в основном классифицируются по номинальному напряжению. Автоматические выключатели ниже номинального напряжения 1000 В называются автоматическими выключателями низкого напряжения, а свыше 1000 В называются автоматическими выключателями высокого напряжения.

Наиболее общий способ классификации автоматического выключателя основан на гашении дуги. Такими типами автоматических выключателей являются: —

  1. масляный выключатель
  2. Минимальный автоматический выключатель
  3. Воздушный выключатель
  4. Гексафторид серы Автоматический выключатель
  5. Вакуумный выключатель
  6. Воздушный выключатель

Все высоковольтные автоматические выключатели можно классифицировать по двум основным категориям i.масляные автоматические выключатели и безмасляные автоматические выключатели.

,
Автоматический выключатель — Простая английская Википедия, бесплатная энциклопедия Несколько автоматических выключателей в электрической панели

Автоматический выключатель — это устройство, предназначенное для отключения электрической цепи при протекании слишком большого тока. Обычно это происходит, если подключено слишком много устройств или имеется короткое замыкание. Автоматические выключатели обычно устанавливаются на электрической панели. Некоторые автоматические выключатели также имеют защиту от GFCI. Внутри выключателя обычно находится электромагнитная катушка.Когда через катушку протекает слишком большой ток, он нажимает на выключатель, отключая питание. Катушка реагирует на мгновенные короткие замыкания. Существует также биметаллическая полоса, которая изгибается и нажимает на переключатель, если он становится слишком горячим. Это реагирует на длительные периоды слишком большого тока.

Некоторые современные автоматические выключатели контролируют ток электронным способом и отключают питание, когда электронный датчик обнаруживает слишком большой ток. Автоматический выключатель выполняет те же функции, что и плавкий предохранитель, но в отличие от плавкого предохранителя, автоматический выключатель не требует замены для сброса, за исключением некоторых серьезных случаев, таких как очень сильные короткие замыкания и удары молнии, которые могут повредить цепь. выключатель.

По уровню напряжения [изменить | изменить источник]

  • Низковольтный выключатель.
  • Выключатель среднего напряжения.
  • Высоковольтный выключатель.

За счет подавления дуги [изменить | изменить источник]

  • Воздушный выключатель
  • CO 2 выключатель
  • Отключение выключателя
  • Масляный выключатель
  • Сера гексафторидный выключатель
  • Вакуумный выключатель
,
Как работают автоматические выключатели | HowStuffWorks

Распределительная сеть поставляет электроэнергию от электростанции к вашему дому. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества меньших цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нейтральным проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи возникает напряжение — заряд перемещается всякий раз, когда цепь замкнута.Считается, что ток переменного тока , потому что он быстро меняет направление. (См., Как Сети Распределения мощности Работают для получения дополнительной информации.)

Распределительная сеть поставляет электроэнергию при постоянном напряжении (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) изменяется в доме. Все различные лампочки и электрические приборы обладают определенным сопротивлением, которое также называется нагрузкой и .Это сопротивление — то, что заставляет прибор работать. Например, внутри лампочки имеется нить накала, которая очень устойчива к течению заряда. Заряд должен усердно работать, чтобы продвигаться, что нагревает нить, заставляя ее светиться.

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает объем заряда, который может протекать по цепи (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).Приборы предназначены для поддержания тока на относительно низком уровне в целях безопасности. Слишком большой заряд, проходящий через цепь в определенное время, может нагреть провода прибора и проводку здания до небезопасных уровней, что может привести к пожару.

Это обеспечивает постоянную бесперебойную работу электрической системы. Но иногда что-то соединяет горячий провод напрямую с нейтральным проводом или что-то еще, приводящее к заземлению. Например, двигатель вентилятора может перегреться и расплавиться, переплавив горячие и нейтральные провода вместе.Или кто-то может вонзить гвоздь в стену, случайно пробив одну из линий электропередачи. Когда горячий провод подключен непосредственно к земле, в цепи имеется минимальное сопротивление, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и начать пожар.

Работа автоматического выключателя заключается в отключении цепи всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

,

Начало работы | Выключатель

Для всех приложений Spring вы должны начать с Spring Initializr. Initializr предлагает быстрый способ получить все зависимости, необходимые для приложения, и выполняет большую часть настроек для вас.

Это руководство нуждается в двух приложениях. Первое приложение (простой сайт книжного магазина) нуждается только в веб-зависимости. На следующем изображении показан Initializr, настроенный для книжного магазина:

На предыдущем изображении показан Initializr с Maven, выбранным в качестве инструмента для сборки.Вы также можете использовать Gradle. Он также показывает значения , например, и выключатель-книжный магазин как Группа и Артефакт, соответственно. Вы будете использовать эти значения в оставшейся части этого примера.

В следующем листинге показан файл pom.xml (для службы конфигурации), который создается при выборе Maven:



 4.0.0
<Родитель>
<Идентификатор_группы> org.springframework.boot
<Артефакт> весна-загрузка-стартер-родитель
<Версия> 2.2.2.RELEASE
<относительный путь />

<Идентификатор_группы> ком.Пример
<Артефакт> автоматического выключатель-книжный
<Версия> 0.0.1-SNAPSHOT
<Имя> автоматический выключатель-книжный
 Демонстрационный проект для Spring Boot

<свойства>
 1,8


<Зависимостей>
<Зависимость>
<Идентификатор_группы> org.springframework.boot
<Артефакт> весна-загрузка стартер веб


<Зависимость>
<Идентификатор_группы> орг.springframework.boot
<Артефакт> весна-загрузка-стартер-тест
<Сфера> Тест
<исключения>
<Исключение>
<Идентификатор_группы> org.junit.vintage
<Артефакт> JUnit-марочный двигатель





<Сборка>
<Плагины>
<Плагин>
<Идентификатор_группы> org.springframework.boot
<Артефакт> весна-загрузка Maven-плагин






Следующий листинг показывает сборку .файл Gradle (для службы конфигурации), который создается при выборе Gradle:

 плагинов {
id 'org.springframework.boot' версия '2.2.2.RELEASE'
id 'io.spring.dependency-management' версия '1.0.9.RELEASE'
id 'java'
}

group = 'com.example'
версия = '0.0.1-SNAPSHOT'
sourceCompatibility = '1.8'

репозитории {
mavenCentral ()
}

зависимости {
реализация 'org.springframework.boot: spring-boot-starter-web'
testImplementation ('org.springframework.boot: spring-boot-starter-test') {
исключить группу: 'орг.junit.vintage ', модуль:' junit-vintage-engine '
}
}

тест {
useJUnitPlatform ()
}

Второе приложение (приложение для чтения, которое будет использовать автоматический выключатель Hystrix) нуждается в зависимостях Web и Hystrix. На следующем рисунке показан инициализатор, настроенный для клиента конфигурации:

На предыдущем изображении показан Initializr с Maven, выбранным в качестве инструмента для сборки. Вы также можете использовать Gradle. Он также показывает значения ком.Например, и с автоматическим считыванием как Группа и Артефакт соответственно. Вы будете использовать эти значения в оставшейся части этого примера.

В следующем листинге показан файл pom.xml (для клиента конфигурации), который создается при выборе Maven:

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
