Простейшая передающая приставка на лампе 6П3С
Одна из самых простых схем передатчика выполнена на лампе 6П3С (рис. 1). Основные элементы:
- Колебательный контур L1C1 между анодом и сеткой лампы
- Питание анода через отвод в катушке L1
- Выключатель SA1 для включения режима передачи
- Модуляция осуществляется напряжением с анода выходной лампы УНЧ приемника
Катушка L1 содержит 55 витков провода ПЭЛ-0,8 на каркасе диаметром 30 мм с отводом от 25-го витка. Недостаток схемы — высокое напряжение на ручке настройки C1.
Безопасная схема «шарманки» на 6П3С
Улучшенный вариант схемы (рис. 2) лишен недостатка с высоким напряжением на конденсаторе настройки:
- Контур включен между сеткой и катодом лампы
- Частичное включение катода в контур
- Согласование с антенной через конденсатор C1
Катушка содержит 50 витков провода ПЭЛ-0,7 на каркасе 32 мм с отводом от середины. Выходная мощность несколько ниже, чем у первой схемы.
Схема с повышенной выходной мощностью
Вариант схемы с большей выходной мощностью (рис. 3):
- Колебательный контур L2-C3 подключен к аноду лампы
- КПЕ C2 заземлен через катушку L2
- Экранированный дроссель L1 в анодной цепи
Катушка L2 — 50 витков ПЭЛ-0,8 на каркасе 30 мм с отводом от середины. Мощность примерно как у схемы на рис. 1.
Передатчик с регулировкой обратной связи
Более сложная схема (рис. 4) имеет ряд преимуществ:
- Дроссель L1 в анодной цепи позволяет подключить выходной контур к аноду
- Статоры конденсаторов C2 и C5 заземлены, что повышает безопасность
- Переключатель SA1 в катоде для регулировки глубины обратной связи
- Катушка L3 с регулируемой индуктивностью для согласования с антенной
Катушка L2 — 40 витков ПЭЛ-0,7 на каркасе 40 мм, L4 — 50 витков ПЭЛ-0,6 на каркасе 35 мм. Дроссель L1 — 130 витков ПЭЛШО-0,35 на каркасе 18×95 мм.
Двухламповая схема повышенной мощности
Для получения большей выходной мощности применяют схему на двух лампах 6П3С (рис. 5):
- Аноды ламп включены в контур генератора частично
- Выходная мощность примерно вдвое выше, чем у одноламповых схем
- Катушки L1-L3 намотаны на одном каркасе диаметром 40 мм
Резистор R1 позволяет регулировать режим работы ламп. Рекомендуется уменьшить число витков катушек на 60% для работы в СВ диапазоне.
Двухламповый передатчик с катодной связью
Еще один вариант двухлампового передатчика (рис. 6):
- Колебательный контур L1-C2 включен в цепи катодов ламп
- Катушки L1 и L2 намотаны на одном каркасе диаметром 20 мм
- Простая индикация ВЧ генерации с помощью лампочки накаливания
Выключатель SA1 служит одновременно переключателем «прием/передача». Неоновая лампа вблизи катушки позволяет контролировать настройку и состояние антенны.
Мощный передатчик на лампе ГУ-50
Для получения большей мощности применяют схему на лампе ГУ-50 (рис. 7):
- Амплитудная модуляция по защитной сетке лампы
- Настройка на частоту конденсатором C5
- Согласование с антенной конденсатором C1
Катушка L1 — 50 витков ПЭЛ-0,7 на каркасе 40 мм с отводом от середины. Внимание: на C5 присутствует высокое напряжение 800 В!
Особенности конструкции и настройки
При сборке ламповых передатчиков важно учитывать ряд моментов:
- Тщательно экранировать высокочастотные цепи
- Использовать качественные конденсаторы в колебательных контурах
- Обеспечить хороший теплоотвод от ламп
- Применять изолированные ручки настройки
- Согласовывать выход передатчика с антенной
Настройка обычно включает:
- Установку рабочей частоты контуром гетеродина
- Настройку выходного контура в резонанс
- Согласование с антенной
- Установку оптимального режима ламп по току
- Настройку глубины модуляции
Преимущества и недостатки ламповых передатчиков
Ламповые передатчики имеют как достоинства, так и недостатки:
Преимущества:
- Простота конструкции
- Высокая выходная мощность
- Устойчивость к перегрузкам
- Хорошая линейность модуляционной характеристики
Недостатки:
- Большие габариты и вес
- Необходимость высоковольтного питания
- Низкий КПД
- Сложность перестройки частоты
Несмотря на архаичность, ламповые передатчики остаются популярными среди радиолюбителей благодаря простоте конструкции и возможности самостоятельного изготовления. Однако при работе с ними следует соблюдать меры безопасности из-за высоких напряжений.
Вопросы выбора схемы передатчика
При выборе схемы ламповой «шарманки» следует учитывать несколько факторов:
- Требуемая выходная мощность
- Наличие деталей и ламп
- Опыт конструктора
- Назначение передатчика
Для начинающих оптимальны простые одноламповые схемы. Опытные радиолюбители могут собрать более сложные конструкции с повышенной мощностью.
Безопасность при работе с ламповыми передатчиками
При сборке и эксплуатации ламповых передатчиков важно соблюдать правила электробезопасности:- Использовать изолированный инструмент
- Применять защитные кожухи
- Не касаться цепей под напряжением
- Разряжать высоковольтные конденсаторы после выключения
- Не работать в одиночку с высоковольтными схемами
Соблюдение этих простых правил поможет избежать опасных ситуаций при работе с ламповой аппаратурой.
Перспективы ламповых передатчиков
Несмотря на развитие транзисторной и цифровой техники, ламповые передатчики сохраняют свою нишу:
- В любительской радиосвязи на КВ диапазонах
- В аппаратуре для музыкальных инструментов
- В специальной военной технике
- В качестве учебных конструкций
Простота, надежность и специфическое звучание обеспечивают интерес к ламповым схемам и в наши дни.
Главная » Ламповые
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схема SSB передатчика как и
…
Читать дальше »
приведена принципиальная схема средневолнового передатчика. Эта схема выполнена на четырех радиолампах, две из которых входят в НЧ тракт, а две другие— в ВЧ тракт. НЧ тракт трехкаскадный: 1-й и 2-й каскады (микрофонный усилитель) выполнены на двойном триоде 6Н2П, а 3-й каскад (модулятор) — на выходном пентоде 6П14П. Микрофон ВМ1 — динамический.
1 приведена схема передатчика с амплитудной модуляцией, выполненная на 4-х радиолампах. На лампах 6П13С, включенных параллельно, собран усилитель мощности, а на лампах 6Н2П и 6Н1П — микрофонный усилитель-модулятор. Радиочастотный сигнал любительского диапазона 1,9 МГц поступает на управляющие сетки ламп усилителя мощности от отдельного генератора плавного диапазона (ГПД), который на схеме не показан. В качестве такого ГПД можно использовать, например, ламповый генератор, схема которого была приведена на здесь
1 показана схема простого АМ передатчика. Выполнена она на двух радиолампах: 6ПЗС — задающий генератор и 6П14П — модулятор. Передатчики подобной сложности часто называют «ШАРМАНКА». Работает он в «пионерском» диапазоне это от 1,6 до 2 мГц. Применение в микрофонной цепи согласующего трансформатора и в качестве микрофона угольного телефонного капсюля позволило существенно упростить схему модулятора. Однако не для каждого радиолюбителя намотка низкочастотного трансформатора упростит изготовление конструкции. А тут он еще и не один — второй трансформатор установлен в анодной цепи лампы 6П14П. На выходе задающего генератора установлен П-контур СЗ-С4- L2-С5, питание анодной цепи осуществляется через дроссель L3, амплитудная модуляция — также по анодной цепи.
…
Читать дальше »
4-2.5 мГц
Схемы могут быть применены в аппаратуре любительского диапазона 1,9 МГц, официально разрешенного для работы в эфире зарегистрированных радиолюбителей, т.е. имеющих ра
…
Читать дальше »Приставка, шарманка, модулятор на 6П3С
Простые передающие приставки на 6П3С называют модуляторами. В заметке кратко изложены сведения по схемотехнике приставок для радиовещания. Материал древний, требует здравого отношения и соответствующей проверки.
Ниже показаны схемы двух вариантов простейшего передатчика на лампе 6П3С. Две разных схемы, отличающиеся точкой подключения антенны и подачей модуляции. На первой схеме более привычное подключение антенны, но недостаток её — влияние параметров антенны на стабильность частоты.
Катушка L в обеих схемах наматывают на любом каркасе диаметром 35-40 мм: оргстекло, картон, керамика и т.д. В босяцком варианте можно применять подручные предметы, например патрон от охотничьего ружья 32 калибра. Провод для моточных узлов ПЭЛ, ПЭТВ диаметром 0.6-0.9 мм количество витков 30+30, считая от заземлённого конца. Анодный дросель ДР мотают проводом ПЭЛ 0,15-0,2 мм на каркасе диаметром 15-20 мм и длинной 8-10 см. Нужно 4 секции по 100 витков. Переменный конденсатор от любого лампового приемника.
Хотя схемы и рабочие, но мало кто в народе задумывался о режимах электронных ламп. Поэтому будет не лишним, просмотреть ниже приведенные сведения. В приставке на 6П3С экранирующую сетку (Вывод 4 лампы 6П3С) желательно запитать через балластное сопротивление. Сопротивление балласта можно подобрать опытным путем, так что бы ток анода лампы не превышал 100мА. Если этого не сделать — возможен выход из строя лучевого тетрода 6П3С, поскольку напряжение на аноде и экранирующей сетке будет одинаковым. Но экранирующая сетка расположена ближе к катоду чем анод. Поэтому существует вероятность, что фактически роль анода будет выполнять экранирующая сетка. Но её площадь мала для рассеивания достаточной мощности. Нужно проверить режим модуляционного дросселя, поскольку сумма тока анода 6П3С и тока экранирующей сетки 6П3С, а также тока анода модуляционной лампы будет намного больше 100мА. Поэтому классический модуляционный дроссель (выходной трансформатор УНЧ) может быть перегружен. Это чревато высоким уровнем внеполосных излучений.
Во всех приведенных схемах необходимо использовать постоянные конденсаторы с рабочим напряжением не менее 400 вольт. Емкости электролитических конденсаторов не критичны. Желательно использовать фильтры, не меньше, чем указанные на схемах. Сигнал на шарманку подают с анода выходной лампы однотактного УМЗЧ, из узла, непосредственно перед выходным трансформатором. Выходной трансформатор можно использовать от любого лампового радиоприемника или телевизора. Примечательно, что ёмкость разделительного конденсатора перед выходной лампой не следует увеличивать больше 0,015-0,022 мкФ.
Нужно помнить, шарманка – это генератор сигнала. Генератор рассчитан на работу в диапазоне примерно 1500 кГц. Для освоения диапазона 3 МГц потребуется уменьшить (экспериментально) количество витков катушки. Из приведенных схем видно, что можно использовать разное сочетание ламп и самостоятельно экспериментировать. В качестве генераторных ламп подойдут ветераны 6П9, Г-807, 6П6С, 6П13С, 6П3С. Источником питания всех ламповых конструкций может быть любой блок питания с анодным напряжением + 250-350 вольт и накальной обмоткой 6 — 6,9 вольта. Подойдет силовой трансформатор мощностью 40 — 50 ватт. Диоды или мост в выпрямителе любые старые Д7Ж или Д226Б, или современные КД с обратным напряжением не менее 400 В.
Теперь об антенне, тут как в жизни — чем больше, тем лучше. Следуя старому лозунгу «чем длиннее — тем слышнее», не ошибетесь. Самый минимум длины антенны — это четверть длины волны, которую можно легко рассчитать по формуле. Число 300, нужно разделить на частоту F (в мегагерцах) и получим длину волны. Ещё раз разделим на 4 и получаем самый минимум. Для примера возьмем частоту 1500 кГц или 1,5 МГц. Далее 300 делим на 1,5 получаем 200 метров. И ещё разделим на 4 — получаем 50 метров. Итак, 50 метров – это эффективный минимум для частоты 1500 кГц. И помните, с увеличением длины антенны, возрастает её усиление, что заметно сказывается на дальности связи. Главное нужно понять, что самый лучший усилитель – это хорошая антенна. На практике делают антенну следующим образом. Берут 100 метровую бухту медного тросика диаметром 5-6 мм. Разматывают её рано утром между 9 этажными домами и сбрасывая с крыш веревки поднимают на высоту каждый конец. По краям антенны садят керамические изоляторы типа орех. Через которые антенну фиксируют на жесткой стальной проволокой – растяжке. К краю тросика припаивают кабель снижения РК75, который заводят прямо в форточку и подключают к шарманке по схеме. Всё готово к работе. Через пару дней активной работы к вам приедут незваные гости из соответствующих органов. Успехов в боевой и политической подготовке.
Есть сведения, что источник информации можно найти по ссылке с символами 6p3s.ru
Евгений Бортник, Красноярск, Россия, июнь 2014
Детали Задающий генератор питается от отдельного источника, трансформатор перематывается на основе какого-нибудь маломощного (7-10Вт) из адаптера. Электролитический конденсатор фильтра мощно взять и меньшей ёмкости, достать подобные можно из ИБП различной бытовухи и телевизоров. Стабилитроны любые подходящие, при последовательном соединении напряжения складываются.

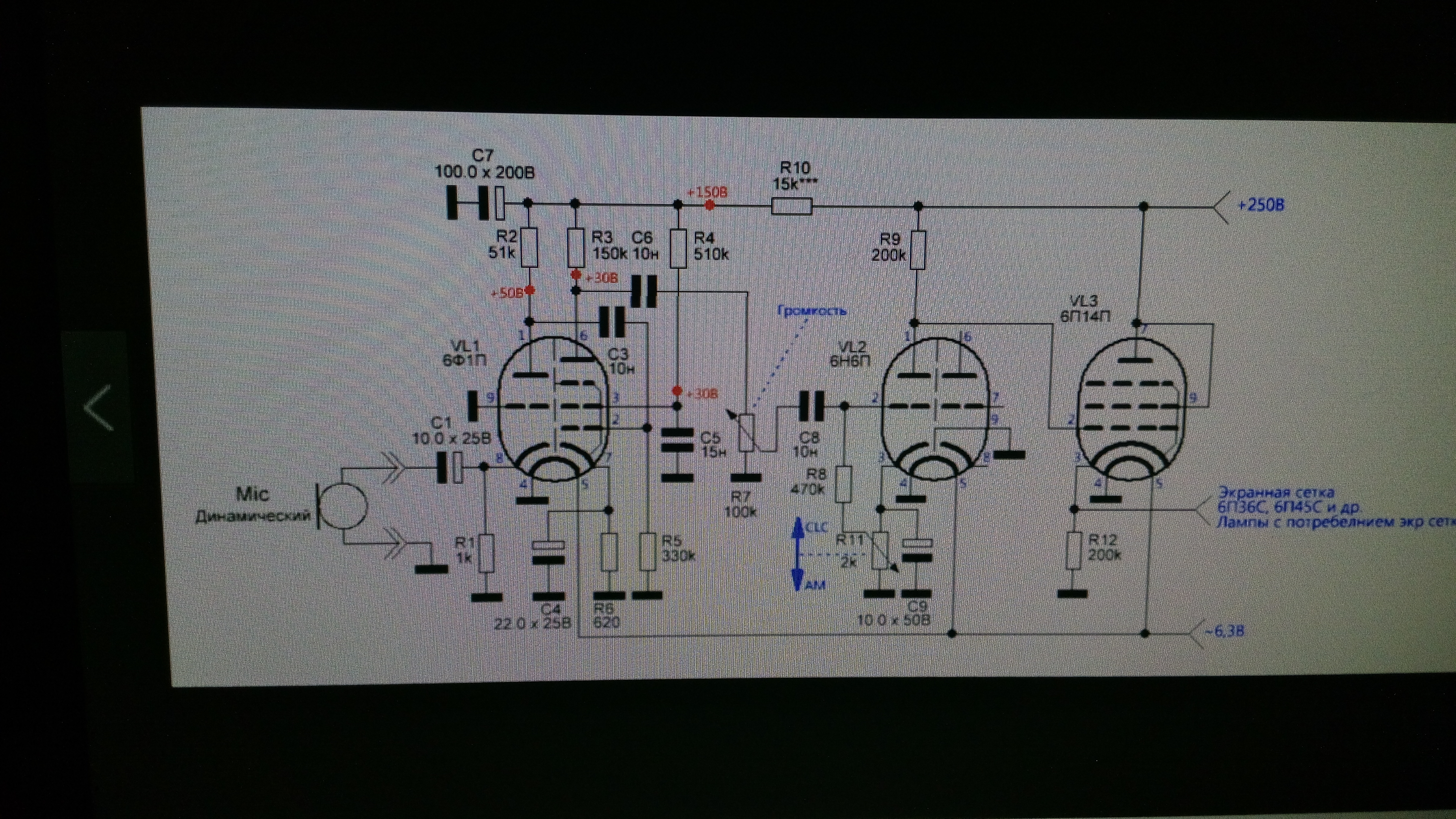

Питание оконечного каскада и реле подводиться через разъём. «М+» подключается к аноду выходной лампы модулятора, мощность которого примерно равна выходной мощности ВЧ. Накальное напряжение 6,3В берётся оттуда же. В качестве модулятора используем однотактный УНЧ на 6Н2П и 6П14П, схем таковых в интернете много. Я применяю готовый УНЧ и БП от радиолы Кантата-204 с микрофонным усилителем на двойном триоде. Конструкция
Подаём питание на задающий, замыкаем S1, настраиваем сеточный контур на 1/2 центральной частоты диапазона (например 1550 кГц). Далее припаиваем к анодному лепестку провод длиной 10-15 см, накручиваем его на антенну индикатора поля или располагаем рядом, вращаем подстроечник L2 и С10 до максимальных показаний индикатора. Отключаем задающий и замыкаем S2, выставляем ток оконечного каскада примерно 20 мА. Включаем задающий, ток должен подняться до 40-45 мА, при настройке выходного контура в резонанс должен наблюдаться провал. Размыкаем контакты S1 и S2. Подключаем передающую антенну, переключаем галетник на самый нижний отвод катушки контура, настраиваем приёмник на свободную и безопасную частоту, нажимаем на S1 и настраиваем задающий на принимаемую частоту. Переводим S2 на передачу, настраиваем выходной контур и переключаем отводы добиваясь провала тока оконечника 3-5 мА и максимальных показаний индикатора поля, при громком «А-а-алё» перед микрофоном. Если нет фона и искажений, наладка завершена, то можно дать вызов и попросить оценить сигнал операторов, находящихся на частоте. Настраиваем на частоту корреспондента задающий генератор так, чтобы не было свистов высокого тона при совмещении с несущим сигналом по биениям, учитывая часть передатчиков на «тройке», к сожалению, бульканье и искажения допустимы… Также можно использовать передатчик для диапазона 2920, при этом нужен приёмник с возможностью приёма SSB. Следует заметить, что в моём варианте частота передачи немного ниже частоты «приёма», около 200Гц, и потребуется подстройка уже при передаче. Со временем можно к этому привыкнуть и точно настраиваться на слух. Учитывая, что летом при такой мощности далеко связаться трудно из-за обилия атмосферных помех и большого затухания в атмосфере… А так как уже имеем 5-6Вт качественного сигнала, его остаётся только усилить. Мощности вполне достаточно, чтобы выжать ватт 35-50 с одной 6П45С с общими сетками. Об этом подробнее… Надеюсь у Вас уже есть передающая антенна? Если нет, то о ней тут! Полезное: Удачи в радиохобби! 73! Вопросы и дополнения пожалуйста в комментарий или на форум! |
Передатчик на 6п36с схема
Схемы генераторов, приведенные в статье, не предназначены для работы в средневолновом участке радиовещательного диапазона.
На рис.1 приведена схема простейшей передающей средневолновой приставки с АМ модуляцией к радиоприемнику. В приставке используется радиолампа 6ПЗС, максимальная рассеиваемая мощность на аноде которой составляет 20,5 Вт.
Вместо 6ПЗС можно применить лампу 6П6С (максимальная рассеиваемая мощность на аноде — 13,2 Вт) — цоколевка у них одинаковая.
Колебательный контур L1С1 включен между анодом лампы и управляющей сеткой. Он обеспечивает положительную обратную связь каскада — одно из условий, необходимых для самовозбуждения генератора. Питание на анод лампы подается через колебательный контур (через отвод в катушке L1). Выключатель SА1 служит для включения каскада в режим передачи и отключения в режиме приема.
Напряжение питания поступает с анода выходной лампы УНЧ приемника, поэтому при подаче на вход УНЧ приемника сигнала от микрофона происходит амплитудная модуляция генерируемых приставкой ВЧ колебаний.
Катушка L1 выполнена на эбонитовом каркасе диаметром D-30 мм и содержит 55 витков провода ПЭЛ-0,8 (виток к витку) с отводом от 25-го витка, считая от нижнего (по схеме) вывода. Эта приставка работала хорошо, но имела один недостаток — настроечный конденсатор С1 был гальванически связан с анодом лампы (а это небезопасно!), поэтому приходилось ручку настройки изготавливать из диэлектрика.
Несколько позже мне удалось отыскать схему “шарманки” (рис.2), лишенную этого недостатка. В ней контур включен между управляющей сеткой и катодом лампы. Причем, применено частичное включение катода в контур за счет отвода в катушке. Такая схема более безопасна, но отдает в антенну мощность, несколько меньшую чем предыдущая. Применение конденсатора переменной емкости С1. позволяет оптимально согласовать контур И-СЗ с антенной.
В этой схеме радиолампу 6ПЗС также можно заменить на 6П6С. Катушка И намотана на керамической оправке диаметром D-32мм проводом ПЭЛ-0,7. Количество витков — 50 (намотка — виток к витку с отводом от середины).
На рис. 3 приведена схема еще одной “шарманки”. В ней КПЕ С2 гальванически связан с корпусом через катушку L2. При случайном замыкании выводов этого конденсатора на корпус ничего опасного не произойдет — всего лишь прекратится генерация ВЧ сигнала.
Выходная мощность этой приставки больше, чем у предыдущей (примерно такая же, как у схемы на рис.1), т.к. колебательный контур L2-СЗ подключен к цепи анода лампы. Дроссель L1 заключен в экран. Катушка L2 намотана на пластмассовой оправке диаметром D-30 мм проводом ПЭЛ-0,8 и содержит 50 витков провода, намотанного виток к витку. Отвод — от середины обмотки.
Еще одна принципиальная схема простейшей передающей приставки на радиолампе 6ПЗС (6П6С) приведена на рис.4.
Эта схема отличается от предыдущих наличием дросселя L1 в анодной цепи лампы, что позволило подключить выходной контур к аноду. При этом статоры конденсаторов переменной емкости С2 и С5 подключены к “общему” проводу, что существенно повышает безопасность устройства и облегчает управление элементами настройки. В катодную цепь лампы включен переключатель SА1, с помощью которого можно регулировать глубину положительной обратной связи, что позволяет довольно точно выбрать требуемый режим работы каскада. Катушка L3 с регулируемой индуктивностью позволяет согласовать сопротивление выходного контура с входным сопротивлением антенны. Это важно, т.к. в качестве антенны часто используют отрезок провода произвольной длины. Катушка L2 намотана на керамической оправке диаметром D-40мм и имеет 40 витков провода ПЭЛ-0,7 (намотка — виток к витку, отводы равномерно распределены по всей длине намотки), L4 — на керамической оправке диаметром D-35мм и имеет 50 витков провода ПЭЛ-0,6. В авторском варианте катушка L1(дроссель) имеет индуктивность 1 мкГн, L2 — 8 мкГн, L3 — 250 мкГн, L4 —16 мкГн. Я предлагаю намотать L1 на керамическом каркасе диаметром D-18мм и длиной 95мм проводом ПЭЛИЮ-0,35 (130 витков). Первые 15 витков (ближайшие к аноду) следует выполнить вразрядку с шагом 1,5мм, остальная часть обмотки — виток к витку. Катушку же L3 рекомендую изготовить аналогично L4, но количество витков увеличить до 100 и сделать от нее отводы (11 отводов — по числу контактов в переключающей галете) с целью обеспечения возможности изменения индуктивности катушки. Отводы следует расположить равномерно по длине, катушки — это упростит ее конструкцию и, в то же время, позволит сохранить ее настроечные функции.
Настройку на частоту в этой схеме производят с помощью конденсатора С2, а емкость конденсатора С5 подбирают по максимуму сигнала на выходе, т.е. настраивают выходной контур L4-С5 в резонанс. Такое построение схемы позволяет настраивать выходной контур не только на основную частоту, но и на ее гармоники (чаще всего используют третью). Таким образом можно повысить стабильность частоты вырабатываемого генератором сигнала, т.к. гетеродин при этом работает на частоте в три раза ниже частоты выходного сигнала.
На рис.5 приведена схема “шарманки”, выполненная на двух радиолампах 6ПЗС (можно использовать и лампы 6П6С, но смысла в этом нет — лучше применить одну 6ПЗС). Эта схема обеспечивает на выходе более мощный сигнал (примерно вдвое по сравнению со схемой на одной лампе). Аноды ламп включены в контур генератора частично — для снижения влияния шунтирования. В авторском варианте рекомендуется катушки L1—L3 намотать на одном керамическом каркасе диаметром D-40мм. Катушка L1содержит 32 витка провода ПЭЛ-0,3, L2 — 41 виток провода ПЭЛ-0,4, L3 — 58 витков провода ПЭЛ-0,7. Все катушки намотаны виток к витку. Я рекомендую уменьшить количество витков каждой катушки процентов на 60, иначе частота генерации из средневолнового диапазона уйдет в длинноволновый. Подстройкой сопротивления резистора R1 можно изменить режим работы радиоламп.
На рис.6 приведена схема передатчика на двух радиолампах. Колебательный контур L1-С2 включен в цепи катодов ламп. Катушки L1 и L2 намотаны на одном керамическом каркасе D-20 мм: И содержит 60 витков провода ПЭЛ-0,3, L2 — 30 витков ПЭЛ-0,4 (намотка обеих катушек — виток к витку). Сверху катушки L2 намотано 2-3 витка монтажного провода (в изоляции), концы которого подключены к лампочке накаливания на напряжение 6,3 В и ток 0,28 мА (от карманного фонарика). Эта простейшая цепочка обеспечивает индикацию наличия ВЧ генерации. Кроме того, в качестве ВЧ индикатора можно использовать неоновую лампочку, размещенную недалеко от катушки. По интенсивности свечения лампы можно судить об изменении выходной мощности при перестройке по диапазону либо об изменении параметров антенны (например, при ее настройке). Так, если при настройке антенны частота будет приближаться к резонансной, то лампочка станет светиться слабее (по минимуму свечения можно судить о настройке антенны в резонанс с генерируемой передатчиком частотой, т.к. имеет место максимальный отбор мощности). В случае обрыва антенны лампочка будет светиться максимально ярко, а при коротком замыкании в антенне может совсем по- гаснуть (это зависит от величины связи выходного контура с антенной, которая определяется емкостью конденсатора переменной емкости С1). Выключатель питания SА1 служит одновременно и переключателем “прием/передача”.
На рис.7 приведена схема передающей приставки на радиолампе ГУ50. Существенным отличием данной схемы от предыдущих является повышенная выходная мощность. Амплитудная модуляция осуществляется по защитной сетке лампы. С помощью конденсатора переменной емкости С5 приставка настраивается на выбранную частоту, а с помощью конденсатора С1 обеспечивается согласование выходного сопротивления передатчика с входным сопротивлением антенны. Не следует забывать, что в данной схеме одна из обкладок конденсатора переменной емкости С5 находится под напряжением 800 В, поэтому будьте очень осторожны и используйте для регулировки емкости этого конденсатора ручку управления, изготовленную из качественного диэлектрического материала.
Катушка L1 намотана на керамическом каркасе D-40 мм и содержит 50 витков провода ПЭЛ-0,7 (намотка — виток к витку) с отводом от середины.
На рис.8 приведена еще одна схема передатчика, выполненного на радиолампе ГУ50. В ней частота генерации задается контуром L1- С2, а на выходе устройства используется так называемый П-контур С7-L2-С8, который позволяет очень хорошо согласовать выходное сопротивление каскада с входным сопротивлением антенны. С помощью конденсатора переменной емкости С7 настраивают П-контур в резонанс (согласовывают выходное сопротивление лампы с сопротивлением П-контура), а с помощью С8 подбирают величину связи с антенной. Амплитудная модуляция выходного сигнала осуществляется по защитной сетке лампы.
Цепочка С3-VD1-R2 — это элементы защиты цепей динамика от ВЧ наводок. Подбором сопротивлений резисторов (в пределах 0,5—1 МОм) и R3 можно подобрать оптимальный режим работы лампы.
Катушка L1 намотана на цилиндрическом керамическом каркасе D-40 мм проводом ПЭЛ 0,9 и содержит 60 витков, намотанных виток к витку. Катушка L2 намотана на керамическом каркасе D-50 мм и содержит 70 витков провода ПЭЛ диаметром 1,2—1,5 мм (намотка — виток к витку). Анодный дроссель L3 намотан на керамическом каркасе D-12 мм. В оригинальной рекомендации указано, что он содержит 7 секций по 120 витков провода ПЭЛ-0,4, намотанных в навал, но, скорее всего, достаточно двух секций по 120 витков.
На рис.9 приведена схема усилителя мощности. Она почти повторяет предыдущую схему, но, в отличие от нее, не является генерирующей, а только усиливает ВЧ сигнал, поданный с внешнего генератора. Такой генератор можно собрать по одной из вышеприведенных схем (например, на рис.1—4), выполненных на лампе 6П6С, что не приведет к “перекачке” лампы усилителя мощности. Внешний генератор следует запитать не от анода лампы УНЧ, а непосредственно от источника постоянного напряжения +200—250 В, т.к. амплитудная модуляция выходного ВЧ сигнала осуществляется по защитной сетке лампы усилителя мощности.
Кроме того, в качестве задающего генератора можно применить схему и на менее мощной радиолампе (например, 6Н2П, 6НЗП и даже 6Ж1П, 6Ж2П), либо на транзисторах, обеспечивающих выходную мощность 5—10 Вт. Рассеиваемая на аноде паспортная мощность радиолампы ГУ50 составляет 40 Вт, но фактически можно получить на выходе мощность до 70 Вт Однако не следует допускать длительную работу усилителя с такой выходной мощностью, т.к. резко снижается срок службы радиолампы.
На резисторах R1 и R4 типа МЛТ-2 сопротивлением 62 Ом намотаны антипаразитные дроссели, которые представляют собой 5 витков провода ПЭЛ-0,5. Дроссели предотвращают возбуждение каскада на УКВ. Катушка L1 намотана на керамическом каркасе D-20 мм проводом ПЭЛ-0,3 и содержит 80 витков (намотка — виток к витку). Рекомендуется увеличить диаметр провода до 0,55 мм. Конструкция анодного дросселя L2 такая же, как в предыдущей схеме.
