Схемы стабилизации напряжения. Стабилизатор напряжения: устройство, принцип работы и виды — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает стабилизатор напряжения. Какие бывают типы стабилизаторов. Как выбрать подходящий стабилизатор для дома или квартиры. Какие преимущества и недостатки у разных видов стабилизаторов.

Содержание

Что такое стабилизатор напряжения и зачем он нужен

Стабилизатор напряжения — это устройство, которое обеспечивает постоянное выходное напряжение при колебаниях входного напряжения в электросети. Основная задача стабилизатора — защитить электроприборы от перепадов напряжения и обеспечить их стабильную работу.

Стабилизаторы напряжения необходимы по следующим причинам:

Защищают технику от скачков напряжения, которые могут привести к поломке
Обеспечивают оптимальные условия работы электроприборов
Продлевают срок службы бытовой техники
Позволяют электроприборам работать с заявленной производителем мощностью
Экономят электроэнергию за счет оптимизации работы техники

Особенно важно использовать стабилизаторы напряжения для дорогостоящей и чувствительной техники — компьютеров, телевизоров, холодильников, стиральных машин и т.д.

Принцип работы стабилизатора напряжения

Принцип работы стабилизатора напряжения основан на компенсации колебаний входного напряжения и поддержании постоянного выходного напряжения. Основные элементы стабилизатора:

Входной трансформатор
Регулирующий элемент
Схема управления
Выходной трансформатор

Схема управления постоянно измеряет входное и выходное напряжение. При отклонении входного напряжения от номинала схема подает сигнал на регулирующий элемент, который компенсирует это отклонение. В результате на выходе поддерживается стабильное напряжение 220В.

Основные виды стабилизаторов напряжения

Существует несколько основных видов стабилизаторов напряжения:

Релейные стабилизаторы

Принцип работы: ступенчатое переключение обмоток трансформатора с помощью электромагнитных реле. Преимущества: простота конструкции, надежность, невысокая цена. Недостатки: невысокая точность стабилизации, шум при переключении.

Электромеханические стабилизаторы

Принцип работы: плавное изменение числа витков обмотки трансформатора с помощью подвижного контакта. Преимущества: высокая точность, плавная регулировка. Недостатки: низкая скорость стабилизации, износ подвижных частей.

Электронные стабилизаторы

Принцип работы: регулировка напряжения с помощью силовых полупроводниковых элементов. Преимущества: высокая точность и скорость стабилизации, бесшумность. Недостатки: высокая стоимость, чувствительность к помехам.

Как выбрать стабилизатор напряжения

При выборе стабилизатора напряжения нужно учитывать следующие параметры:

Мощность — должна соответствовать суммарной мощности подключаемых приборов
Диапазон входных напряжений — чем шире, тем лучше
Точность стабилизации — оптимально ±2-5%

Время реакции — чем меньше, тем лучше
Тип — в зависимости от условий эксплуатации
Наличие защит от перегрузки, короткого замыкания и т.д.

Для бытового применения оптимальным выбором часто являются релейные или электронные стабилизаторы мощностью 5-10 кВт.

Схемы основных типов стабилизаторов напряжения

Рассмотрим принципиальные схемы основных типов стабилизаторов напряжения:

Схема релейного стабилизатора

Основные элементы:

Автотрансформатор с отводами
Блок электромагнитных реле
Микропроцессорный блок управления
Датчики входного и выходного напряжения

При изменении входного напряжения микропроцессор подает сигнал на определенное реле, которое подключает нужную обмотку трансформатора.

Схема электромеханического стабилизатора

Основные элементы:

Автотрансформатор с подвижным контактом

Сервопривод
Блок управления
Датчики напряжения

Блок управления анализирует входное напряжение и подает сигнал на сервопривод, который перемещает контакт по обмотке трансформатора, изменяя коэффициент трансформации.

Схема электронного стабилизатора

Основные элементы:

Силовой трансформатор
Блок тиристоров или симисторов
Микропроцессорный блок управления
Датчики напряжения

Микропроцессор управляет открытием силовых полупроводниковых элементов, регулируя напряжение на выходе трансформатора.

Преимущества и недостатки разных типов стабилизаторов

Сравним основные характеристики разных типов стабилизаторов напряжения:

Тип стабилизатора	Преимущества	Недостатки
Релейный	— Простота конструкции — Надежность — Невысокая цена	— Невысокая точность (±5-8%) — Ступенчатая регулировка — Шум при переключении
Электромеханический	— Высокая точность (±2-3%) — Плавная регулировка — Широкий диапазон входных напряжений	— Низкая скорость стабилизации — Механический износ — Высокая стоимость
Электронный	— Высокая точность (±1-3%) — Высокое быстродействие — Бесшумность	— Высокая стоимость — Чувствительность к помехам — Сложность ремонта

Схема электрическая стабилизатора

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства. Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный. Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе. Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом

Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки ( в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе. При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы. Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле

Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы. Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора. При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.

Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В). Если напряжение меньше 220 вольт транзистор VT1 закроется , a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Принципиальные схемы стабилизаторов напряжения | Полезные статьи TEPLOCOM

21-05-2015

Основные типы стабилизаторов напряжения

В настоящее время большее распространение получили следующие типы стабилизаторов напряжения:

релейные стабилизаторы;
электронные стабилизаторы;
электромеханические стабилизаторы.

Выбор типа стабилизатора напряжения определяется спецификой задачи, которую нужно решить. Различные схемы построения стабилизатора напряжения определяют основные параметры приборов. Среди важных параметров стабилизаторов следует выделить следующие:

точность стабилизации;
скорость стабилизации;
надёжность работы;
защита от электрических помех;
срок эксплуатации;
стоимость стабилизатора.

Рассмотрим принципы работы основных типов стабилизаторов напряжения и их принципиальные электрические схемы.

Схема работы релейного стабилизатора

Схема работы релейного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых реле, работой которых управляет электронная плата. Специальный процессор ведет контроль входного и выходного напряжения, вычисляет необходимое число трансформации и осуществляет коммутацию нужного числа силовых реле. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне.

Принципиальная электрическая схема релейного стабилизатора напряжения

Схема работы электронного стабилизатора

Схема работы электронного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых тиристоров, работой которых управляет электронный блок управления. Напряжение на выходе стабилизатора в случае применения схемы вольтодобавочного типа определяется суммированием основного и добавочного напряжения. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне, обеспечивая высокую надёжность и бесшумность работы.

Принципиальная электрическая схема релейного стабилизатора напряжения

Схема работы электромеханического стабилизатора

Схема работы электромеханического стабилизатора напряжения основана на плавном регулировании напряжения путём автоматической коммутации дополнительного числа витков вторичной обмотки трансформатора. Коммутация дополнительных витков трансформатора происходит с помощью подвижного контакта, приводимого в движение сервоприводом. Положением подвижного контакта управляет электронный или аналоговый блок управления. Как только напряжение на входе становиться большим или меньшим установленного, блок управления дает команду на перемещение подвижного контакта до момента установления правильного напряжения на выходе. Эта схема работы стабилизатора позволяет вести плавное и точное изменение напряжения. Однако время стабилизации напряжения в такой схеме стабилизатора достаточно велико. Большим минусом стабилизаторов, построенных по этой схеме, является физический износ подвижного контакта.

Принципиальная электрическая схема электромеханического стабилизатора напряжения

напряжение, которое должен выдавать стабилизатор! Схема, устройство и принцип работы.

Содержание (кликабельно):

Строение стабилизаторов.
Схема электромеханического стабилизатора.
Характеристики электромеханического стабилизатора.
Проблемные места и ремонт электромеханического стабилизатора.
Какой является схема релейного преобразователя?
Характерные особенности релейных стабилизаторов.
Какие слабые места релейных стабилизационных приборов.
Схема симисторного стабилизационного устройства.
Двухкаскадные симисторные устройства.

В современной жизни ни один человек не может обойтись без использования различных электроприборов. Они сумели стать нашими лучшими помощниками, ведь дают возможность развлекаться, готовить различные вкусные блюда, продолжат пригодность различных продуктов, облегчают уборку и различные ремонтные работы.

Большинство из таких приборов разрабатывается с учетом того, что напряжение в домашней электрической сети должно равняться 220-ти вольтам, или же оно не будет характеризоваться различными колебаниями.

Для самых электроприборов стабильность напряжения является нужной для того, чтобы каждый его элемент выполнял свои функции на том уровне, который определил сам производитель. Также стабильность в электросети является необходимой и для устранения возможности перегорания отдельных элементов электроприборов.

И для того чтобы каждый электроприбор и его комплектующие могли выполнять свои целевые функции, владельцам домов или квартир необходимо использовать стабилизационные устройства. Они могут обеспечить не только оптимальную работу любимого прибора, но и уберечь его от сгорания.

Стабилизатор Энергия

Стоит отметить, что в быту можно использовать стабилизационные приборы постоянного и переменного напряжения. В тех случаях, когда количество вольт в сети колеблется на величину, большую на 10 процентов от номинальной величины (220 В), на свое вооружение нужно брать или делать самому стабилизатор переменного напряжения.

Как правило, в современных электронных приборах для подачи электричества со стабильным уровнем применяют импульсные блоки питания.

Однако, если нужно стабилизировать электричество для холодильников, микроволновых печей, насосов и кондиционеров, то импульсные приборы стабилизации тока уже не подойдут.

Причина этого кроется в том, что существует потребность во внешней стабилизации переменного напряжения. Здесь на помощь придут бытовые стабилизаторы напряжения, которые на выходе способны обеспечить постоянные 220 вольт.

Учитывая тот факт, что такие устройства имеют много разновидностей, в дальнейшем будет рассмотрен каждая разновидность в отдельности. При этом вы сможете заглянуть и под корпус каждого вида стабилизационного устройства.

Общее строение стабилизационных устройств

Бытовые стабилизаторы могут быть электромеханическими, релейно-трансформаторными и электронными. Также на рынке еще можно встретить феррорезонансные стабилизационные приборы. Они пользовались большой популярностью в прошлом, однако их сегодня практически не используют.

Люди отказываются от них через большое количество недостатков.

Стоит отметить, что независимо от вида стабилизаторы работают по похожей схеме. Эта схема предусматривает наличие:

— трансформатора;
— регулирующего элемента;
— управляющего элемента.

Данную схему можно увидеть на рисунке, который приводится ниже.

рис.1 схема стабилизатора

На этой схеме трансформатор обозначен, как Т1. Регулирующий элемент обозначается РЭ, управляющий элемент — УЭ. Задачей трансформатора является либо повышение, либо понижение напряжения, если оно не является равным 220-ти вольтам.

Для того, чтобы он мог выполнять эту цель, производители монтируют регулирующий элемент. Именно он управляет работой трансформатора. Чтобы этот регулирующий компонент «знал», как управлять трансформатором, в стабилизатор монтируют управляющий элемент.

Он осуществляет измерение напряжения на входе, сравнивает его с оптимальным напряжением и дает необходимую команду регулирующему элементу.
Каждый стабилизационный прибор работает по такой схеме.
Разница между ними заключается в строении регулирующих элементов и особенностях трансформатора.

Схема электромеханического стабилизатора

Наиболее простым по своему строению является электромеханическое стабилизационное устройство. Оно предусматривает наличие:

Регулируемого автотрансформатора или ЛАТРа.
Сервопривода с редуктором и щеткой.
Электронной схемы.

Основным его элементом является лабораторный ЛАТР или бытовой регулирующий автоматический трансформатор. Благодаря применению последнего компонента этот прибор может похвастаться КПД высокого уровня. Сверху над этим трансформатором монтируется двигатель, который имеет малые размеры.

Схема стабилизатора

Этот двигатель имеет в себе редуктор. Двигатель имеет достаточную мощность, чтобы поворачивать бегунок в трансформаторе. Оптимальным условием работы этого двигателя является обеспечение одного полного оборота бегунка в течение десяти-двадцати секунд.

В конце бегунка находится щетка, которая в среднем превышает в 2,2 раза диаметр провода обмотки трансформатора. Собственно до этих проводов и прикасается сама щетка.
Конечно, работа двигателя зависит от команд электронной схемы. В тех случаях, когда происходят изменения в токе на входе, электронная схема обнаруживает их и дает указание двигателю сместить бегунок на определенную величину, в результате чего на выходе получаются желаемые 220 вольт.

Характеристики электромеханического преобразователя

Такая простая конструкция этого типа стабилизатора напряжения, который на выходе выдает 220 вольт и который часто выпускается под маркой «Ресанта», является его преимуществом. В список преимуществ входит и возможность обеспечения высокой точности уровня выходного напряжения.

Эта точность равняется ±3 процентам. Что касается диапазона входных вольт, то он довольно большой. Так для некоторых моделей он колеблется в пределах 130-260-ти вольт.

Простая конструкция является причиной и некоторых недостатков. Так при перемещении щетки (бегунка) слышно гул. При этом места контакта могут искриться.

Полезный совет: такая щетка довольно быстро изнашивается. Потому за ее состоянием нужно следить каждый год. Как показывает практика, каждые три года нужно осуществлять замену щетки.

Главная слабость и ремонт

Главной слабостью этого стабилизатора является сервопривод (он же двигатель). Во время работы устройства этот двигатель постоянно работает. Его ротор не перестает крутиться ни на минуту. Конечно, следствием этого является быстрый износ и преждевременный выход из строя.Выходом из этой ситуации будет замена изношенного двигателя.

Полезный совет: двигатель можно не заменять, а попробовать отреставрировать. Для этого его нужно провести его отключение от схемы устройства и подсоединить к мощному источнику питания. На выводы сервопривода подают 5 ватт, проводя смену полярности.

В конечном итоге весь «мусор», который накопился на щетке, отжигается. После этого двигатель может работать еще некоторое время.

Один из самых главных недостатков кроется в медленной реакции. Поэтому, сфера применения таких стабилизаторов с выходным напряжением 220 вольт является несколько ограниченной.
В частности, их не следует применять для электроприборов, которые могут быстро сгореть от высокого напряжения. В основном этими электроприборами являются различные электронные устройства и высокотехнологичные установки.

Схема релейных стабилизационных устройств

Что касается релейно-трансформаторных и электронных стабилизаторов напряжения, то они имеют одинаковую схему построения. Главная разница заключается в том, что в первых в качестве регулирующего элемента используется реле, в других — симисторы или тиристоры.

Эти типы стабилизационных устройств называются еще ступенчатыми. Это означает то, что выравнивание тока происходит ступенями.

Регулирующий элемент также называют еще ключом. Количество таких ключей зависит от модели. В наиболее дешевых моделях находится пять таких ключей. Каждый ключ может подключаться к определенной обмотке автоматического трансформатора.

В результате замыкания им определенной части обмотки происходит изменение выходного количества вольт.

Общая схема таких стабилизационных устройств подается на рис. 2:

Релейные стабилизаторы могут изменять количество выходных вольт в 3-6 ступеней. Главным коммутирующим элементом этих устройств являются электромагнитные реле, которые подключают определенные обмотки трансформатора.

Количество обмоток, которое является необходимым для выравнивания тока, определяется микропроцессором. Он передает команды преходящим ключам, которые и управляют электрическим реле.
Подытоживая, можно отметить, что схема релейного стабилизатора переменного напряжения, который на выходе выдает 220 вольт, также является простой.

Характерные особенности релейных приборов

Эти стабилизационные приборы характеризуются точностью напряжения на выходе, которая составляет ±8 процента. Конечно, этот показатель хуже, чем показатель выше описанного типа стабилизатора. Однако он находится в пределах требований, установленных государством.

Особенностью работы этих стабилизационных устройств является то, что когда в них входит 195 вольт, то на выходе будет 233 вольта. Когда количество входных вольт увеличится на 3 вольта. То на выходе уже будет 236.

Релейный стабилизатор разобранный

Однако, когда входное напряжение будет равно 200 вольтам, состоится переключение реле и на выходе уже будет 218 вольт. Таким образом устройство работает и при понижении количества вольт на входе.

Проблему с точностью отлично компенсирует скорость реакции на изменения в токе. По словам производителей на изменение тока нужно от 20 миллисекунд. Практика показывает, что это происходит в течение 100-150 миллисекунд.
Релейные стабилизационные приборы могут выравнивать входной ток, минимальное напряжение которого может равняться 140 вольтам, максимальное — 270 вольтам. Допустимой является и перегрузка на 10 процентов от нагрузки, которую рекомендует сам производитель.

Проблемные места и их ремонт

Во время процесса коммутации на контактах реле постоянно образуется дуга. Ее образование приводит к разрушению контактов. Именно контакты являются слабым местом этих стабилизационных устройств.

Контакты могут или обгорать, или залипать. Соответственно, главное внимание во время любого обслуживания должно направляться на состояние контактов.
В том случае, когда реле выходят из строя, ломаются и транзисторные ключи. В случае поломки реле проводят их полную замену.

Полезный совет: реле можно отреставрировать. Данный процесс заключается в снятии их крышки, освобождении их от пружины и очистке. Для очистки берут наждачную бумагу «нулевка». Очистить нужно как нижний, так и верхний, так и подвижный контакты. После этого проводят очистку бензином и собирают реле.

Во время ремонтных работ также следует провести проверку кварцевого резонатора и каждого электролитического конденсатора, который находится на плате контроллера.

Полезный совет: во время проверочных или диагностических работ входной ток нужно подавать сразу на ЛАТР. Благодаря этому входной ток можно будет изменять в больших величинах. Роль нагрузки должна выполнять 220-вольтная лампа накаливания.

Чтобы сохранить технический ресурс релейного стабилизатора и любого другого стабилизационного устройства, нужно раз в шесть месяцев проводить его техобслуживание.

Симисторные приборы

Кроме вышеупомянутых стабилизаторов, очень применяемым в быту является симисторный электронный стабилизатор. Схема такого стабилизатора напряжения, который способен быстро обеспечить на выходе 220 вольт, является почти такой, как и релейного.

Однако вместо реле уже используются симисторы. Симисторы являются достаточно сложными в управлении. Они должны всегда включаться, когда синусоида напряжения находится в нулевой точке. Это дает возможность избежать искажения самой синусоиды.

Симисторный стабилизатор. Внешний вид

Конечно, определением момента для их включения занимается сам процессор. Включение симистора осуществляется благодаря подаче на него сильного импульса. Кроме замера напряжения и определения момента включения симистора, процессор также проверяет состояние симистора, то есть является ли он включенным или выключенным.

После выполнения этих операций процессор дает команду на включение симистора. Выполнение этой совокупности действий длится не более одной микросекунды. Также очень быстро включается и симистор. В общем, время реакции не превышает десяти миллисекунд.

Благодаря таким особенностям изменение напряжения происходит очень быстро. Также электронные стабилизационные приборы вместо симистора могут иметь тиристоры. При этом тиристоры часто применяются в тех стабилизаторах напряжения, которые превращают 220 вольт в 110 вольт.

Большие скорости работы процессора и симисторов позволяют также создавать и двухкаскадные электронные стабилизационные устройства. Это означает, что выравнивание напряжения происходит в два этапа.
Во время первого этапа первый каскад делает грубое выравнивание тока. Во время второго этапа проводится идеальное выравнивание.

Двухкаскадные симисторные устройства

Преимуществом использования двух каскадов является то, что появляется возможность в использовании небольшого количества симисторов. Так, на каждом каскаде можно использовать по четыре симистора. В результате это дает возможность выбирать между 16-ю способами комбинации обмоток трансформатора.

Схема двухкаскадного стабилизатора

Если на обоих каскадах используется по шесть симисторов, то количество комбинаций подключения обмоток уже будет равняться 36-ти.
Использование каскадов несколько снижает скорость реакции трансформатора.

В общем, время реакции занимает 20 миллисекунд. Такая скорость выравнивания тока для бытовой техники является более чем приемлемой.

Такие стабилизаторы можно применять не только в быту, но и многих промышленных сферах. Они способны обеспечить выходные 220 вольт при условии, если на входе будет не менее 140 и не более 270 вольт.

Настенный стабилизатор напряжения не займет полезного пространства в доме Электронный стабилизатор напряжения — выбор в пользу надежности. Видео. Стабилизатор Эра STA 3000 — устройство для дома Стабилизатор «Лидер» — отличное качество по приемлемой цене. Видео.

Стабилизатор напряжения на 5 в — две схемы | РадиоДом

Представлены две принципиальные схемы простых стабилизаторов на 5 вольт. Напряжение переменной сети 220 вольт пониженное трансформатором Т1 до 9…10 вольт через выпрямительный диодный мост подается на стабилизатор напряжения.
В первом стабилизаторе транзистор V6 включен по схеме эмиттерного повторителя, напряжение на выходе стабилизатора на 0,6…1 вольт меньше чем напряжение на стабилитроне.

По такой схеме можно построить простые стабилизаторы для разных напряжений, для этого необходимо подобрать соответствующий стабилитрон и сопротивление R1. Для самостоятельного подбора выходного тока стабилизатора можно воспользоваться формулой: I вых max=h31Э*I ст max
где h31Э статический коэффициент передачи по току, а I ст max выходной ток стабилитрона.
Второй стабилизатор основан на Операционном Усилителе, особенность таких стабилизаторов в том что, выходное напряжение сравнивается с образцовым и таким образом поддерживается на заданном уровне.
Выходное напряжение с делителя R2R3 подается на инвертирующий вход ОУ, а образцовое напряжение снимаемое с V1 подается на не инвертирующий вход. При появлении сигнала рассогласования, который многократно усиливается ОУ, происходит изменение напряжения на регулирующем R2, таким образом что напряжение на выходе стабилизатора практически не меняется. Этот процесс длится очень мало, всего несколько микросекунд.
Для адаптации данного стабилизатора под другие напряжения стабилизации можно воспользоваться формулой : Uвых=Uст(R2+R3)/R3.
Изменяя положения резисторов R2 R3 в не больших диапазонах можно изменить выходное напряжение стабилизатора.
R4 в схеме ограничивает выходной ток стабилизатора, конденсатор С1 предотвращает самовозбуждение прибора. Коэффициент стабилизации напряжения примерно 200…400. Максимальный выходной ток равен произведению допустимого тока ОУ на коэффициент h31Э V2 и для данной схемы составляет 0,5…0,6 ампер. Для увеличения выходного тока необходимо применить составной транзистор помощнее установленный на алюминиевый теплоотвод.
Все радиокомпоненты применённые в обоих блоках отечественные, но могут быть заменены на соответствующие зарубежные аналоги:
1 схема.
Диодный мост — из четырёх диодов Д226Д
C1 — 500 мкФ х 15 вольт
C2 — 100 мкФ х 6 вольт
R1 — 300 Ом
V5 — стабилитрон — КС156А
Транзистор — КТ801Б
2 схема.
C1 — 0,033 мкФ
C2 — 100 мкФ х 6 вольт
ОУ — К140УД1А
V1 — cтабилитрон — КС156А
Транзистор — КТ801Б
R1 — 150 Ом
R2 — 150 Ом
R3 — 1,2 кОм
R4 — 510 Ом

Применение микросхемных стабилизаторов серий 142, К142 и КР142

Применение микросхемных стабилизаторов серий 142, К142 и КР142

142ЕН5, 142ЕН8, 142ЕН9

Как известно [Л], эти стабилизаторы идентичны по схеме, каждый из них содержит устройство защиты от замыкания цепи нагрузки. Различаются они только максимальным выходным током и номинальным выходным напряжением, которое имеет одно из следующих значений: 5, 6, 9, 12, 15, 20, 24 и 27 В.

Стабилизатор напряжения (СН), защищенный от повреждения разрядным током конденсаторов. При наличии в выходной цепи СН конденсатора большой емкости иногда необходимо принимать меры по защите микросхемы, то есть по предотвращению разрядки конденсатора через ее цепи. Дело в том, что обычно используемые в цепях питания устройств конденсаторы емкостью до 10 мкФ и более обладают малым внутренним (емкостным) сопротивлением, поэтому при аварийном замыкании той или иной цепи устройства возникает импульс тока, значение которого может достигать десятков ампер. И хотя этот импульс очень кратковременен, его энергии может оказаться достаточно для разрушения микросхемы. Энергия импульса зависит от емкости конденсатора, выходного напряжения и скорости его уменьшения.

Для защиты микросхемы от повреждения в подобных случаях используют диоды. В устройстве, выполненном по схеме на рис. 1, диод VD1 защищает микросхему DA1 от разрядного тока конденсатора С2, а диод VD2 — от разрядного тока конденсатора C3 при замыкании на входе СН.

Выходное напряжение устройства Uвых. = Uвыx.cт. + Ir2R2, где Uвых.ст. — выходное напряжение микросхемы, Ir2 — ток через резистор R2.

Сопротивление резисторов R1 и R2 рассчитывают по формулам: R1 = Uвых.ст./Ir2 + Iп; R2 = Uвых — Uвых.ст./Ir2 ,где Iп — ток потерь в микросхеме, равный 5…10 мА. Для нормальной работы устройства ток Ir2 должен быть, как минимум, вдвое больше тока Iп.

Приняв Ir2=20 мА, в рассматриваемом случае (Uвых=10В Uвых.ст.=5 В) получаем Rl=5/(0,02+0,01)=333 Ом, R2=(10—5)/0,02=250 Ом.

Поскольку выбор сопротивлений этих резисторов из стандартного ряда номиналов приводит к отклонению выходного напряжения от расчетного значения, резистор R2 рекомендуется выбирать подстроечным. Это позволит в определенных пределах регулировать выходное напряжение.

Мощность Ррас., рассеиваемую микросхемой при максимальной нагрузке, определяют по формуле: Pрас. = Iвых.(Uвх — Uвых.) + IпUвх.

Конденсатор С1 необходим только в том случае, если длина проводов, соединяющих СН с конденсатором фильтра выпрямителя, больше 100 мм;

С2 сглаживает переходные процессы, и его рекомендуется устанавливать при наличии длинных соединительных проводов (печатных проводников) и в тех случаях, когда недопустимы броски напряжения и тока в Цепи питания нагрузки. Что касается конденсатора С3, то он служит для дополнительного уменьшения пульсаций напряжения на выводе 8 микросхемы DA1.

Наиболее подходят для использования в стабилизаторах танталовые оксидные конденсаторы, обладающие (конечно, при необходимой емкости) малым полным сопротивлением даже на высоких частотах: здесь танталовый конденсатор емкостью 1 мкФ эквивалентен алюминиевому оксидному конденсатору емкостью примерно 25 мкФ.

При соответствующем выборе микросхемы и сопротивления резисторов R1, R2 выходное напряжение может быть более 25 В (в любом случае оно не должно превышать разности Uвых.max. — Uпд ,где Uпд — минимально допустимое падение напряжения на микросхеме). Емкость конденсаторов С2, С3 — не Менее 25 мкФ.

СН со ступенчатым включением (рис.2)

Функции «коммутирующего» элемента в этом устройстве выполняет транзистор VT1. В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2.

При этом напряжение на выводе 8 микросхемы DA1 близко к 0 (оно равно напряжению насыщения Uкэ.нас. транзистора VTl), и выходное напряжение СН лишь ненамного превышает напряжение Uвых.ст. По мере зарядки конденсатора через резистор R3 транзистор закрывается, напряжение на выводе 8 DA1, а следовательно, и на выходе устройства возрастает, и спустя некоторое время выходное напряжение достигает заданного уровня. Длительность установления выходного напряжения зависит от постоянной времени цепи R3C3.

Назначение конденсаторов С1 и С2 — то же, что и в СН по схеме на рис.1.

СН с выходным напряжением повышенной стабильности (рис.3)

Как видно из схемы, отличие этого СН от устройства по схеме на рис. 1 (кроме отсутствия защитных диодов и конденсатора С3) заключается в замене резистора R2 стабилитроном VD1. Последний поддерживает более стабильное напряжение на выводе 8 микросхемы DA1 и тем самым дополнительно уменьшает колебания напряжения на нагрузке.

Недостаток устройства — невозможность плавной регулировки выходного напряжения (его можно изменять только подбором стабилитрона VD1).

СН с выходным напряжением, регулируемым от 0 В

На рис.4 изображена схема устройства, выходное напряжение которого можно регулировать от 0 до 10 В. Требуемое значение устанавливают переменным резистором R2. При установке его движка в нижнее (по схеме) положение (резистор полностью выведен из цепи) напряжение на выводе 8 DA1 имеет отрицательную полярность и равно разности Uvd1 — Uвых.ст. (Uvd1 — напряжение стабилизации стабилитрона VD1), поэтому выходное напряжение СН равно 0. По мере перемещения движка этого резистора вверх отрицательное напряжение на выводе 8 уменьшается и при некотором его сопротивлении становится равным напряжению Uвых.ст. При дальнейшем увеличении сопротивления резистора выходное напряжение СН возрастает от 0 до максимального значения.

СН с внешними регулирующими транзисторами

Микросхемы 142ЕН5, 142ЕН8, 142ЕН9 в зависимости от типа могут отдавать в нагрузку ток до 1,5…3 А. Однако эксплуатация их с предельным током нагрузки нежелательна, так как требует применения эффективных теплоотводов (допустимая рабочая температура кристалла ниже, чем у большинства мощных транзисторов).

Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.

Принципиальная схема базового варианта СН с внешним регулирующим транзистором показана на рис.5. При токе нагрузки до 180…190 мА падение напряжения на резисторе R1 невелико, и устройство работает так же, как и без транзистора. При большем токе это падение напряжения достигает 0,6…0,7 В, и транзистор VT1 начинает открываться, ограничивая тем самым дальнейшее увеличение тока через микросхему DA1. Она поддерживает выходное напряжение на заданном уровне, как и в типовом включении: при повышении входного напряжения снижается входной ток, а следовательно, и напряжение управляющего сигнала на эмиттерном переходе транзистора VT1, и наоборот.

Применяя такой СН, следует иметь в виду, что минимальная разность напряжений Uвх. и Uвых. должна быть равна сумме минимального падения напряжения на используемой микросхеме и напряжения Uэб регулирующего транзистора.

Необходимо также позаботиться об ограничении тока через этот транзистор, так как при замыкании в нагрузке он может превысить ток через микросхему в число раз, равное статическому коэффициенту передачи тока h31э, и достичь 20А и даже более. Такого тока в большинстве случаев достаточно для вывода из строя не только регулирующего транзистора, но и нагрузки.

Схемы возможных вариантов СН с ограничением тока через регулирующий транзистор показаны на рис.6-8. В первом из них (рис.6) эта задача решается включением параллельно эмиттерному переходу транзистора VT1 двух соединенных последовательно диодов VD1, VD2, которые открываются, если ток нагрузки превышает 7 А. СН продолжает работать и при некото ом дальнейшем увеличении тока, но как только он достигает 8 А, срабатывает система защиты микросхемы от перегрузки.

Недостаток рассмотренного варианта — сильная зависимость тока срабатывания системы защиты от параметров транзистора и диодов, (ее можно значительно ослабить, если обеспечить тепловой контакт между корпусами этих элементов).

Значительно меньше этот недостаток проявляется в СН по схеме на рис.7.

Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и пр мое напряжение диода VD1 примерно одинаковы, то распределение тока ме ду микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1. При малом выходном токе падение напряжения на резисторе R2 и диоде VD1 мало, поэтому транзистор VT1 закрыт и работает только микросхема. По мере увеличения выходного тока это падение напряжения возрастает, и когда оно достигает 0,6…0,7 В, транзистор начинает открываться, и все большая часть тока начинает течь через него. При этом микросхема поддерживает выходное напряжение на уровне, определяемом ее типом: при увеличении напряжения ее регулирующий элемент закрывается, снижая тем самым протекающий через нее ток, и падение напряжения на цепи R2VD2 уменьшается. В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении.

Введение в эмиттерную цепь транзистора VT1 резистора R1, Повышающего устойчивость работы СН (он предотвращает его самовозбуждение) требует увеличения входного напряжения.

В то же время, чем больше сопротивление этого резистора, тем меньше ток срабатывания по перегрузке зависит от параметров транзистора VT1 и диода VD1. Однако с увеличением сопротивления резистора возрастает рассеиваемая на нем мощность, в результате чего снижается КПД и ухудшается тепловой режим устройства.

В СН по схеме на рис.8 транзистор VT1 также выполняет функции регулирующего элемента.

Сопротивление резистора R1 выбирают таким образом, чтобы он открывался при токе нагрузки около 100 мА.

Транзистор VT2 реагирует на изменение (под действием тока нагрузки) падения напряжения на резисторе R2 и открывается, когда оно достигает 0,6…0,7 В, защищая тем самым регулирующий транзистор VT1.

Элементы этого СН рассчитывают и выбирают следующим образом. Предположим, необходим СН с выходным напряжением Uвых. = 5В при токе нагрузки Iвыx. = 5А Входное напряжение Uвх. = 15В. Микросхема 142ЕН5В (Iвых.max. = 2А).

Сначала выбирают транзистор VT1, способный при замыкании выходной цепи рассеять мощность Ррас = Uвх.Iвых.max. = 15*5 = 75Вт. С учетом некоторого запаса для повышения надежности желательно выбрать транзистор с Ррас. = 90…100 Вт. Его статический коэффициент передачи тока h31э при токе коллектора Iк = 5А должен быть не менее 10. Этим требованиям в полной мере отвечает транзистор КТ818АМ — его Pрас.= 100 Вт, h31э = 15 при токе Iк = 5А, Iк.max. = 15А, ток базы Iб = Iк/h31э = 0.33А. Uбэ = 0.9В при токе Iк=5А.

Ток Iвых. микросхемы 142ЕН5В выбирают с таким избытком, чтобы он перекрывал возможные отклонения параметров элементов и напряжения Uбэ.vt1 если этот запас взять равным 20%, то ток Iвых. будет равен 1,2*Iб.vt1 а ток через резистор R1 Ir1 = 0.2*Iб.vt1.

Поэтому сопротивление резистора R1 =Uбэ.vt1/0.2*Iб.vt1 = 13.4 Ом.

Сопротивление резистора R2 рассчитывают по формуле:

R2 = Uбэ.vt2.откр./Iвых. = 0.14 Ом,

где напряжение открывания транзистора Uбэ.vt2.откр. = 0.7В

Транзистор VT2 выбирают из условий Iк.vt2 > Iб.vt1 и Pрас. = Uвх.*Iб.vt1 = 15*0.33 = 5Вт

Этим требованиям отвечает транзистор КТ814А.

У рассматриваемого устройства два недостатка:

Во-первых, довольно большая рассеиваемая мощность (при максимальном токе входное напряжение должно превосходить выходное на величину, равную сумме минимального падения напряжения на микросхеме и значений напряжения на эмиттерном переходе транзисторов VT1 и VT2).

Во-вторых, очень жесткие требования к регулирующему транзистору, который должен выдерживать максимальный ток стабилизатора при большом напряжении Uкэ.

Мощный СН

Его можно выполнить по схеме на рис.9. Представленный вариант обеспечивает выходное напряжение в пределах 5…30В при токе нагрузки до 5А. Кроме микросхемы DA1 и регулирующего транзистора VT1, он содержит измерительный мост, образованный резисторами R2 — R5, R7, и компаратор на ОУ DA2. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки. Требуемое выходное напряжение устанавливают подстроечным резистором R6, значение тока (в данном случае 5А), при превышении которого СН становится стабилизатором тока, — резистором R2

При токе нагрузки, меньшем 5А, падение напряжения на резисторе R7 таково, что входное напряжение ОУ DA2 больше 0, поэтому его выходное напряжение положительно, диод VD1 закрыт и компаратор не оказывает на работу СН никакого влияния. Увеличение тока нагрузки до 5А и соответствующее повышение падения напряжения на резисторе R7 приводят к тому, что входное напряжение ОУ DA2 вначале уменьшается до 0, а затем меняет знак.

В результате его выходное напряжение также становится отрицательным, диод VD1 и светодиод HL1 открываются и напряжение на выводе 8 микросхемы DA1 устанавливается на уровне, соответствующем току нагрузки 5А. Свечение светодиода HL1 сигнализирует о том, что устройство перешло в режим стабилизации тока. Колебания сопротивления нагрузки теперь вызывают только изменение выходного напряжения, ток же нагрузки остается неизменным — 5А.

При восстановлении номинальной нагрузки выходное напряжение возрастает до заданного значения. Дальнейшее уменьшение выходного тока приводит к тому, что входное, а за ним и выходное напряжения ОУ DA2 вновь становятся положительными, диод VD1 закрывается и устройство возвращается в режим стабилизации напряжения.

Вместо К140УД7 в описанном СН (как, впрочем, и во всех последующих), можно использовать ОУ К140УД6, К153УД6, К157УД2 и т.п.

СН с высоким коэффициентом стабилизации

Устройство, выполненное по схеме на рис.10, обеспечивает коэффициент нестабильности напряжения менее 0,001% в широком интервале температуры и тока наг узки.

Повышение точности поддержания выходного напряжения достигнуто введением цепи отрицательной обратной связи, состоящей из измерительного моста R1—R3 VD1, ОУ DA2 и полевого транзистора VT1. Таким образом, напряжение на выводе 8 микросхемы DA1 здесь определяется напряжением стабилизации Uvd1 стабилитрона VD1 и напряжением рассогласования моста, усиленным ОУ DA2. Выходное напряжение Uвых.= Uвых.ст. + Uvd1-

Ток через стабилитрон VD1 устанавливают подбором резистора R3. Его сопротивление должно быть таким, чтобы обеспечивался минимальный температурный дрейф напряжения стабилизации.

СН с параллельно включенными микросхемами

Увеличения выходного тока можно добиться не только введением внешнего регулирующего транзистора, но и параллельным соединением микросхем. Например, включив две 142ЕН5А, как показано на рис.11, можно получить выходной ток до 6А. Здесь ОУ DA1 сравнивает падения напряжения на резисторах R1 и R2. Его выходное напряжение так воздействует на микросхему DA2, что текущий через нее ток оказывается в точности равным току через DA3. Для предотвращения нежелательного повышения выходного напряжения в отсутствие нагрузки выход устройства нагружен резистором R6.

Следует отметить, что при максимальном токе нагрузки на резисторах R1 и R2 рассеивается мощность более 2 Вт, поэтому использовать такой СН целесообразно лишь в тех случаях, если нагрузку нельзя разделить на две части (например, на две группы микросхем) с потребляемым током до 3А и питать каждую из них от отдельного СН.

Двуполярный СН на основе однополярной микросхемы

Можно выполнить его по схеме, изображенной на рис.12. Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. Минусовое плечо содержит делитель напряжения из резисторов одинакового сопротивления R1, R2, инвертирующий усилитель на ОУ DA2 и регулирующий транзистор VT1.

ОУ сравнивает выходное напряжение плеч по абсолютной величине, усиливает сигнал ошибки и подает его в цепь базы транзистора VT1. Если напряжение минусового плеча по какой-либо причине становится меньше, чем плюсового (по абсолютной величине), напряжение на инвертирующем входе ОУ DA1 становится больше 0, и его выходное напряжение понижается, открывая регулирующий транзистор VT1 в большей мере и, тем самым, компенсируя снижение напряжения минусового плеча. Если же это напряжение, наоборот, возрастает, процесс протекает в противоположном направлении и равенство выходных напряжений также восстанавливается.

СН с регулируемым выходным напряжением

Можно собрать его по схеме на рис.13. Здесь ОУ DA2 выполняет функции повторителя напряжения, снимаемого с движка переменного резистора R2. ОУ питается нестабилизированным напряжением, но на его выходной сигнал это практически не влияет, так как напряжение смещения нуля не превышает нескольких милливольт. Благодаря большому входному сопротивлению ОУ становится возможным увеличить сопротивление делителя R1R2 в десятки раз (по сравнению с СН с типовым включением микросхемы DA1) и, тем самым, значительно уменьшить потребляемый им ток.

Введение в цепь обратной связи СН усилителя на ОУ DA2 (рис.14) позволяет снизить коэффициенты нестабильности Кu и Кi. Коэффициент усиления усилителя определяется сопротивлением резисторов делителя R3R4 и при указанных на схеме номиналах равен 10. Требуемое выходное напряжение устанавливают переменным резистором R2.

Литература

Щербина А., Благий С. Микросхемные стабилизаторы серий 142, К142, КР142. — Радио. 1990, №8. с.89\90; №9. c. 73,74.

А. Щербина, С. Благий, В. Иванов г. Москва (РАДИО № 3, 1991 г.)

Стабилизаторы постоянного напряжения и тока

4.4. Стабилизаторы постоянного напряжения и тока

Для питания низковольтных устройств широко используются полупроводниковые стабилизаторы постоянного напряжения. Стабилизаторы делятся на два основных класса: параллельного и последовательного типов. Наибольшее распространение получили стабилизаторы последовательного типа.

К основным параметрам стабилизаторов напряжения относятся: выходное сопротивление, коэффициент стабилизации, коэффициент полезного действия стабилизатора.

Выходное сопротивление стабилизатора напряжения равно отношению изменения выходного напряжения к соответствующему изменению тока нагрузки.

Коэффициент стабилизации равен отношению относительного изменения входного напряжения к относительному изменению выходного напряжения:

Коэффициент полезного действия – это отношение номинальной мощности в нагрузке к номинальной входной мощности.

На рисунке 4.18 приведена схема параметрического стабилизатора постоянного напряжения. Рассмотрим случай идеального стабилитрона. Рабочая ветвь вольтамперной характеристики идеального стабилитрона может быть представлена в виде двух отрезков прямых. Дифференциальное сопротивление такого стабилитрона равно бесконечности при напряжениях меньших напряжения стабилизации и равно нулю при напряжении равном напряжению стабилизации. На рисунке 4.19а показана зависимость выходного напряжения параметрического стабилизатора напряжения с идеальным стабилитроном от напряжения, подаваемого на вход стабилизатора. На рисунке 4.19б показана зависимость выходного напряжения этого же стабилизатора от силы тока нагрузки. Пунктиром показана зависимость выходного напряжения этого стабилизатора от тока нагрузки при отключенном стабилитроне.

На рисунке 4.20 приведена схема компенсационного стабилизатора постоянного напряжения. Рассмотрим принцип работы этого стабилизатора напряжения как системы автоматического регулирования. Учтем, что при входных напряжениях, которые больше напряжения стабилизации стабилитрона VD1, напряжение на стабилитроне не зависит от входного напряжения. Нестабильность выходного напряжения может быть обусловлена как изменением сопротивления нагрузки, так и изменением входного напряжения.

Предположим, что сопротивление нагрузки не изменяется, а входное напряжение увеличивается (уменьшается). Если бы никаких изменений с транзистором VT1 не происходило, то напряжение на нагрузке R_н увеличилось (уменьшилось) бы. Напряжение на стабилитроне равно сумме напряжения на переходе база-эмиттер транзистора и напряжения на нагрузке. При увеличении напряжения на нагрузке напряжение база-эмиттер транзистора уменьшается. В результате ток коллектора транзистора уменьшается и напряжение на нагрузке уменьшается, стремясь к своему первоначальному значению (никогда его не достигая).

Теперь рассмотрим случай, когда входное напряжение неизменно, а изменяется сопротивление нагрузки. Пусть сопротивление нагрузки уменьшается. Если бы при этом не происходило никаких изменений с транзистором, то напряжение на нагрузке уменьшилось бы. Уменьшение напряжения на нагрузке при неизменном напряжении на стабилитроне приведет к увеличению напряжения база-эмиттер транзистора VT1, в результате чего увеличится ток коллектора и напряжение на нагрузке тоже будет увеличиваться. Своего первоначального значения напряжение на нагрузке, конечно, не достигнет.

На рисунке 4.21 приведена схема компенсационного стабилизатора постоянного напряжения, в котором имеется возможность плавно регулировать величину выходного напряжения. Однако в таком стабилизаторе напряжения выходное напряжения будет изменяться при изменении сопротивления нагрузки. Это обусловлено тем, что при изменении сопротивления нагрузки изменяется сила тока, протекающего через верхнюю часть переменного резистора R2. Существенно уменьшить влияние сопротивления нагрузки на выходное напряжение позволяет стабилизатор, собранный по схеме рисунка 4.22.

Стабилизатор, собранный по схеме рисунка 4.23, имеет электронный предохранитель, ток срабатывания которого регулируется резистором R2. После устранения короткого замыкания в нагрузке, или перегрузки по току предохранитель возвращают в рабочее состояние с помощью кнопки Sb1. Светодиод HL1 является индикатором срабатывания предохранителя. Если ток нагрузки превысит номинальный ток срабатывания предохранителя, то начнет увеличиваться напряжение между коллектором и эмиттером транзистора VT2. Транзистор VT1 начнет открываться, закрывая транзистор VT2. Транзисторы VT1, VT2 будут переходить из одного состояния в другое лавинообразно, подгоняя друг друга. При срабатывании электронного предохранителя ток короткого замыкания в нагрузке очень мал, так как он протекает через резисторы R5, R8, а транзистор VT2 закрыт. Наличие конденсатора С1 позволяет нажимать кнопку Sb1 даже при коротком замыкании в нагрузке. Резистор R1 обеспечивает разрядку конденсатора C1. При отсутствии электронного предохранителя и коротком замыкании в нагрузке очень велика вероятность выхода из строя транзисторов VT3, VT4.

Имеется достаточно широкий ассортимент микросхемных стабилизаторов напряжения. На рисунке 4.24а приведена схема стабилизатора напряжения на микросхеме КР142ЕН12А. Микросхемы КР142ЕН12А и КР142ЕН12Б представляют собой регулируемые стабилизаторы напряжения компенсационного типа с защитой от короткого замыкания. Масса микросхемы не более 2,5г. Вид микросхемы показан на рисунке 4.24б. Внешний делитель напряжения на резисторах R1, R2 позволяет регулировать выходное напряжение от 1,3 до 37В. Максимально допустимое входное напряжение 45В, выходное напряжение 37В, ток нагрузки 1А. Максимальная мощность, рассеиваемая микросхемой без теплоотвода, при температуре окружающей среды от -10°С до +40°С равна 1Вт. Мощность, рассеиваемая микросхемой с теплоотводом, не должна превышать 10 Вт. Микросхема имеет защиту от перегрузки по выходному току.

На рисунке 4.25 показана схема стабилизатора тока на биполярном транзисторе, а на рисунке 4.26 – на полевом транзисторе. Резистор R3 и стабилитрон VD1 образуют параметрический стабилизатор постоянного напряжения.

Рассмотрим принцип работы стабилизатора тока. К нестабильности тока через нагрузку может приводить как изменение сопротивления нагрузки, так и изменение входного напряжения. Предположим, что сопротивление нагрузки остается неизменным, а увеличивается входное напряжение. Если бы никаких изменений не происходило с транзистором, то ток через R_н увеличился бы. В результате этого увеличится ток, протекающий через резисторы R1, R2, а, следовательно, и напряжение на этих резисторах. Напряжение на стабилитроне равно сумме напряжений на резисторах R1, R2 и на переходе база-эмиттер транзистора (переход база-эмиттер транзистора включен в прямом направлении). Напряжение на стабилитроне при изменении входного напряжения остается практически неизменным, значит, напряжение на переходе база-эмиттер транзистора уменьшится и увеличится сопротивление между выводами эмиттер-коллектор транзистора. Ток, протекающий через коллектор-эмиттер транзистора и резистор нагрузки, будет уменьшаться, стремясь к своему первоначальному значению. Таким образом, будет обеспечиваться стабилизация тока.

Пусть теперь остается неизменным входное напряжение, а увеличивается сопротивление нагрузки. Если бы никаких изменений в этом случае не происходило с транзистором, то ток нагрузки уменьшился бы. При уменьшении тока нагрузки уменьшится ток, протекающий через резисторы R1, R2 и напряжение на этих резисторах уменьшится. В результате увеличится напряжение между базой и эмиттером транзистора и ток коллектора транзистора увеличится. Ток нагрузки будет стремиться к своему первоначальному значению, никогда его не достигая. Для увеличения стабильности тока в качестве транзистора VT1 используют составной транзистор.

Очень простыми получаются стабилизаторы постоянного тока с использованием полевых транзисторов (рис. 4.26). Ток нагрузки протекает через резистор R1. Ток, протекающий в цепи: плюс источника, сток-затвор полевого транзистора, резистор Rн, минус источника питания, очень мал, так как переход сток – затвор транзистора смещен в обратном направлении. Напряжение на резисторе R1 имеет полярность плюс слева, минус справа. Потенциал затвора равен потенциалу правого вывода резистора R1, следовательно, потенциал затвора относительно истока будет отрицательным. При уменьшении сопротивления нагрузки ток через резистор R1 стремится увеличиться, в результате чего потенциал затвора относительно истока становится более отрицательным и транзистор закрывается в большей степени. При большем закрытии транзистора VT1 ток через нагрузку уменьшается, стремясь к своему первоначальному значению.

принцип работы, схемы и т.д.

Стабилизатор напряжения — прибор, который обеспечивает стабильный уровень напряжения, автоматически компенсируя изменения напряжения источника и сопротивления нагрузки. Существует два основных типа стабилизаторов напряжения: параллельные стабилизаторы и последовательные стабилизаторы.

Стабилизация — термин, применяемый для выражения того, насколько хорошо источник электропитания поддерживает постоянное напряжение, подаваемое к нагрузке, независимо от изменений напряжения на входе источника и сопротивления нагрузки. Многие типы электронного оборудования для нормальной работы требуют стабильного уровня напряжения.

Стабилизатор напряжения

Обратите внимание на основы электричества и на приборы электроники.

Параллельный стабилизатор напряжения

Стабилизатор, установленный параллельно нагрузке. Параллельный стабилизатор состоит из стабилитрона (VR1), ограничивающего ток сопротивления (R1) и сопротивления нагрузки (RL). Сопротивление нагрузки установлено параллельно стабилитрону.

Схема параллельного стабилизатора, соединённого с мостовым выпрямителем

Стабилитрон предназначен для работы с конкретным напряжением, известным как напряжение туннельного пробоя p-n-перехода. Поскольку стабилитрон — активный элемент, он может менять своё внутреннее сопротивление. Изменения в прохождении тока через стабилитрон не изменяют падение напряжения в нём. Ограничивающее ток сопротивление, установленное в последовательности со стабилитроном, ограничивает величину тока, которое протекает через стабилитрон, и предохраняет его от повреждений. Падение напряжения в стабилитроне фиксируется посредством самой конструкции стабилитрона и остаётся относительно постоянным. Часть напряжения от источника, которая не снижается стабилитроном, снижается ограничивающим сопротивлением. Поскольку стабилитрон установлен параллельно сопротивлению нагрузки, напряжение через RL будет равно падению напряжения на стабилитроне.

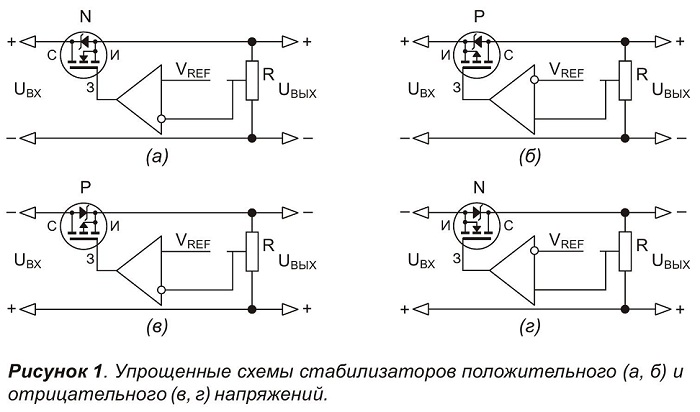

Последовательный стабилизатор

Это стабилизатор, установленный последовательно по отношению к нагрузке. Последовательный стабилизатор состоит из стабилитрона (VR1), ограничивающего ток сопротивления (R1), и сопротивления нагрузки (RL).

Стабилитрон и ограничивающее ток сопротивление соединены последовательно, чтобы образовался делитель напряжения. База транзистора подсоединена к делителю напряжения. Контур транзистора «эмиттер-коллектор» соединён последовательно с сопротивлением нагрузки.

Схема последовательного стабилизатора, соединённого с мостовым выпрямителем

Поскольку транзистор в последовательном стабилизаторе напряжение, воздействующее на базу транзистора, равно падению напряжения в стабилитроне. Этот потенциал положителен относительно эмиттера транзистора. Так как стабилитрон поддерживает падение напряжения на постоянном уровне, потенциал, воздействующий на базу транзистора, будет оставаться постоянным.

Последовательный стабилизатор поддерживает постоянный уровень напряжения, подаваемого на нагрузку, изменяя величину падения напряжения в транзисторе. Возрастание тока через нагрузку может быть вызвано либо повышением напряжения источника питания, либо снижением сопротивления нагрузки. Когда ток возрастает, возрастает также и падение напряжения на нагрузке. В результате, напряжение, приложенное к эмиттеру транзистора, возрастает, делая его более положительным. Это означает, что разность электрических потенциалов между эмиттером и базой становится меньше, поэтому возрастает внутреннее сопротивление транзистора.

Стабилизатор напряжения

— Пост электроники

Стабилизатор напряжения

В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения.

Стабилизаторы напряжения очень распространены в холодильниках, кондиционерах, телевизорах, печном оборудовании, телекоммуникационном оборудовании, медицинском оборудовании, микропечати, музыкальных системах, стиральных машинах и т. Д. Основное назначение стабилизаторов напряжения — защита устройства от колебаний напряжения.

Рис.1: Стабилизатор напряжения

Каждый электроприбор предназначен для работы под определенным напряжением для обеспечения желаемой производительности. Следовательно, если это напряжение ниже или выше определенного значения, прибор может работать со сбоями, работать в худших условиях или даже выйти из строя.

В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение на конкретном оборудовании.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрический прибор, который подает постоянное напряжение на нагрузку на своих выходных клеммах независимо от изменений входного или питающего напряжения.

Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также известен как автоматический регулятор напряжения (АРН) .

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).

Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения.

Эти стабилизаторы могут быть доступны либо в виде отдельных блоков для таких бытовых приборов, как кондиционеры, ЖК-телевизоры, холодильники, музыкальные системы, стиральные машины, либо в виде больших блоков стабилизации для всей бытовой техники в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

Рис.2: Стабилизатор напряжения

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.

В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, нулевое напряжение. переключение и др.

Зачем нужен стабилизатор напряжения?

Как правило, каждый электроприбор рассчитан на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенным значением, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной.В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами. Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.

Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В. Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.

Самыми частыми причинами колебаний напряжения являются освещение, неисправности электрооборудования, неисправность проводки и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Длительное перенапряжение приведет к следующим побочным эффектам, например:

Устойчивое повреждение оборудования
Повреждение изоляции обмоток
Нежелательное прерывание нагрузки
Повышенные потери в кабелях и сопутствующем оборудовании
Снижение срока службы прибора

Аналогичным образом Длительное пребывание под напряжением приведет к следующим неблагоприятным последствиям:

Неисправность оборудования (ТВ, радиопередающее оборудование)
Более длительные периоды работы (как в случае резистивных нагревателей)
Пониженная производительность оборудования
Вытягивание больших токов, приводящих к перегреву (холодильники)
Ошибки вычислений
Пониженная частота вращения двигателей

Значит, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не влияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип работы стабилизатора напряжения

В стабилизаторе напряжения коррекция напряжения из-за повышенного и пониженного напряжения выполняется с помощью двух основных операций, а именно: b oost и понижающих операций .

Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.

Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения напряжения.

Концепция стабилизации включает в себя добавление или вычитание напряжения в сети и из нее.

Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле.

В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить больше напряжения от трансформатора, чтобы компенсировать потерю напряжения.

Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.

Операция наддува

Принцип действия повышающего напряжения стабилизатора напряжения показан на рисунке.1 ниже.

Рис.3: Принципиальная схема работы в режиме наддува

Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором.

Полярность вторичной обмотки здесь ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению.

Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.

Бак Операция

Принцип работы понижающего стабилизатора напряжения показан на рисунке 2 ниже.

Рис.4: Принципиальная схема работы понижающего преобразователя

В понижающем режиме полярность вторичной обмотки понижающего трансформатора подключается таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.

Следовательно, в состоянии перенапряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т.е.е., входящее напряжение — вторичное напряжение трансформатора) в цепь нагрузки.

Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом. Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.

Рис.5: Принципиальная схема автоматического повышения и понижения напряжения в стабилизаторе напряжения

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле (реле 1 и реле 2) для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения.

Путем переключения реле могут выполняться операции понижения и повышения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа двигатели (серводвигатели) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения можно условно разделить на три типа. Их:

Релейные стабилизаторы напряжения
Стабилизаторы напряжения с сервоуправлением
Стабилизаторы статического напряжения

1. Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Рис.6: Внутренний вид стабилизаторов напряжения релейного типа

Он имеет трансформатор (который может быть тороидальным или трансформатором с железным сердечником) с выводами на его вторичной обмотке, реле и электронную плату.

Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других мелких компонентов.

Назначение электронной схемы — сравнить выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения.

Всякий раз, когда напряжение повышается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.

Этот тип стабилизаторов наиболее широко используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют малый вес и низкую стоимость.

Преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных целях.

Стоят дешевле.
Они компактны по размеру.

Ограничения релейных стабилизаторов напряжения

Этот тип стабилизатора имеет несколько ограничений, например:

медленная скорость коррекции напряжения
меньше прочности
меньше надежность
Обрыв в цепи питания во время регулирования
не выдерживает скачков напряжения

2.Стабилизаторы напряжения с сервоуправлением

Как следует из названия, в этом типе стабилизатора используется серводвигатель для коррекции напряжения.

Они также известны как сервостабилизаторы и представляют собой системы с замкнутым контуром.

Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%.

На рисунке ниже показана внутренняя схема сервостабилизатора, которая включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

Рис.7: Внутренний вид серво стабилизатора напряжения

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, который управляется серводвигателем.

Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Рис.8: Принципиальная схема стабилизатора напряжения на сервоприводе

Принцип работы

Электронная схема управления обнаруживает провал и рост напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения.

Когда схема обнаруживает ошибку, она включает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора.

Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.

Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы снова можно разделить на однофазные, трехфазные сбалансированные или трехфазные несимметричные блоки.

В однофазном исполнении серводвигатель, подключенный к регулируемому трансформатору, выполняет коррекцию напряжения.

В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.

В несбалансированных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Преимущества стабилизатора напряжения с сервоприводом

Преимущества сервостабилизаторов перед стабилизаторами релейного типа:

более высокая скорость коррекции
высокая точность стабилизированного выхода
выдерживает пусковые токи
высокая надежность

Ограничения стабилизатора напряжения на сервоприводе

требует периодического обслуживания.
Для устранения ошибки серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

3. Стабилизаторы статического напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как в случае сервостабилизаторов напряжения.

Он использует схему силового электронного преобразователя для стабилизации напряжения.

С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

Фиг.9: Стабилизатор статического напряжения

Он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP.

Управляемый микропроцессором преобразователь IGBT генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.

Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Рис.10: Принципиальная схема стабилизатора статического напряжения

Принцип работы

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения.

Этот выход синфазен с входящим питанием и подается на первичную обмотку повышающего трансформатора.

Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение подается на нагрузку.

Точно так же повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением.

Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Преимущества стабилизаторов статического напряжения

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как:

компактный размер
очень быстрая скорость коррекции
отличное регулирование напряжения
не требует обслуживания из-за отсутствия движущихся частей
высокая эффективность
высокая надежность

Ограничения стабилизатора статического напряжения

Они дороже своих аналогов.

Как выбрать подходящий стабилизатор напряжения для ваших нужд?

Прежде чем покупать подходящий стабилизатор напряжения для любого устройства, необходимо учесть несколько факторов.

Перед выбором стабилизатора напряжения необходимо учитывать следующие факторы:

Требуемая мощность устройства
уровень колебаний напряжения в зоне установки
тип прибора
Тип стабилизатора
рабочий диапазон стабилизатора (на который стабилизатор идет правильные напряжения)
Отсечка по повышенному / пониженному напряжению, тип цепи управления
тип крепления

и многие другие факторы.

Здесь мы обсудим основные шаги, которые следует учитывать перед покупкой стабилизатора для нашего приложения.

Проверьте номинальную мощность устройства, для которого вам нужен стабилизатор. Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Она будет в киловаттах (кВт).
Поскольку стабилизаторы рассчитаны на кВА, также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
Рекомендуется добавить к номиналу стабилизатора запас прочности, обычно 20-25 процентов.Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА. Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

Например: Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА.

Следовательно, безопасный запас в 20 процентов составляет 200 Вт.Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА.

Таким образом, для устройства предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.

Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

Электроизоляция или стабилизация напряжения? Как выбрать самый эффективный

Первоначально опубликовано в блоге GMI GM International | 26 июня, 2019

В промышленной среде специалистам по безопасности необходимо защитить сети связи от скачков и переходных процессов, используя электрическую изоляцию или стабилизацию напряжения .Давайте посмотрим, какое решение лучше всего подходит для разных сценариев.

Наиболее широко применяемыми стандартами дифференциальной цифровой передачи в этой области являются EIA / TIA-422 и EIA / TIA-485, то есть RS-422 и RS-485. Они предлагают преимущества с точки зрения надежности, рентабельности и устойчивости к внешним помехам. Однако есть и обратная сторона: промышленные среды обычно очень сложны, , поскольку они сочетают в себе оборудование, которое обычно работает в течение длительных периодов, если не всегда, с выдающейся производительностью в зависимости от типа производства.Кроме того, сети передачи данных часто охватывают большие расстояния, что еще больше увеличивает потенциальные риски. Соответственно, цепи данных могут быть повреждены неисправностями на пути следования: электрические помехи, удары молнии, перенапряжения, которые могут привести к переходным процессам, проходящим через систему последовательной связи, а также подключенное оборудование. Опять же, количество «узлов» в сети с разными потенциалами заземления может вызвать протекание заземляющих токов по пути с наименьшим сопротивлением, т. Е.заземление. Однако результаты всегда одни и те же: серьезные повреждения оборудования, считающегося существенным для деятельности , что означает остановки производства, задержки, рост затрат и, в самых серьезных случаях, также риски для жизни людей.

Наиболее частые проблемы

Вышеупомянутые потенциальные риски можно условно разделить на две категории: очень высокие напряжения (несколько кВ) с очень коротким сроком службы (тысячные доли секунды), такие как молнии и искры, электростатические заряды, переключение больших индуктивных нагрузок и скоро; а затем, , менее релевантные напряжения с очень длительным сроком службы , обычно генерируемые коротким замыканием, возникающим между сетью передачи данных и кабелями питания.Помехи, которые могут повлиять на сеть, также можно разделить на две категории: обычные, измеряемые относительно местного заземления цепи, и дифференциальные, которые могут быть измерены на основе двух линий, например той, которая передает данные и подачу высокого напряжения.

Принцип работы стабилизатора и изолятора напряжения

Давайте посмотрим, как работают стабилизатор напряжения и изолятор, чтобы определить наиболее подходящие настройки приложения.

Стабилизатор напряжения — это устройство, которое ограничивает входное напряжение путем блокировки или замыкания на землю напряжений, превышающих определенный порог, таким образом рассеивая избыточную энергию, передаваемую, например, посредством удара молнии.

Изолятор , напротив, представляет собой устройство, предназначенное для изоляции напряжения, считающегося опасным, в одной области системы, чтобы оно не приводило к временному или постоянному повреждению других частей. Изолятор преобразует сигналы, несущие данные, в световые импульсы или в электрическое поле, а затем, после завершения, сигналы снова превращаются в данные и преодолевают препятствие.В результате линии передачи данных и линии заземления разделены, поэтому аварии с контуром заземления не могут произойти. Кроме того, благодаря такому разделению изолятор защищает линию передачи данных от помех, вызываемых электрическими и магнитными полями.

Обе технологии подходят и полезны для промышленного сектора, хотя при проектировании установки необходимо учитывать некоторые аспекты. Стабилизатора напряжения, например, может быть недостаточно, а при неправильном выборе и установке повреждения могут даже перевесить преимущества.То же самое относится и к изолятору: очень высокие переходные процессы могут повредить его, сделав его бесполезным. Рассмотрев плюсы и минусы, часто бывает целесообразно комбинировать оба решения , выбирая подходящее расположение для каждого из двух устройств в соответствии с конкретным приложением. Например, стабилизатор напряжения более эффективен при использовании в качестве первичной защиты линии электропередачи, в то время как изолятор эффективно защищает сигнал. Таким образом достигается наилучший уровень защиты, совпадающий с обоими из них.

Связанные сведения о стабилизаторе напряжения

Стабилизатор напряжения — это устройство, которое стабилизирует выходное напряжение. Он состоит из схемы регулирования напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Соотношение витков катушки регулируется автоматически для поддержания стабильного выходного напряжения.

Роль стабилизатора напряжения

Стабилизатор напряжения — это цепь источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям к электрическому оборудованию в пределах установленного диапазона значений, чтобы различные схемы или электрические устройства могли нормально работать при номинальном рабочем напряжении.

Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения.Когда напряжение в сети колеблется, активируется схема автоматической коррекции регулятора мощности, чтобы активировать внутреннее реле. Вынуждая выходное напряжение оставаться близким к установленному значению, эта схема имеет преимущество простой схемы, но недостатком является то, что точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание питания. питание и искровые помехи. Это сильно мешает чтению и записи компьютерного оборудования, и очень легко вызвать неправильные сигналы на компьютере, а в тяжелых случаях это приведет к повреждению жесткого диска.В высококачественных небольших стабилизаторах напряжения для стабилизации напряжения в основном используется метод угольных щеток с приводом от двигателя. Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно высокую точность стабилизации напряжения.

Принцип работы стабилизатора напряжения

Поскольку некоторые электроприборы содержат компоненты катушки, вихревые токи, препятствующие току, будут генерироваться на начальном этапе включения. Генерация вихревых токов не только ослабит мгновенное напряжение при запуске устройства, что приведет к медленному запуску, но также усилит мгновенное напряжение, генерируемое после разрыва цепи, что может вызвать искровое повреждение цепи.В это время необходим регулятор напряжения для защиты нормальной работы схемы.

Стабилизатор напряжения состоит из схемы регулирования напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления выполняет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Благодаря автоматической регулировке отношения витков катушки выходное напряжение остается стабильным.Регулятор напряжения большей емкости также работает по принципу компенсации напряжения.

Мощность стабилизатора напряжения

1. Указанная выходная мощность стабилизатора напряжения является максимальной. Номинальная мощность бытовых приборов относится к активной мощности, в то время как индуктивные нагрузки, такие как холодильники, кондиционеры и водяные насосы, имеют большой ток в момент запуска. Поэтому холодильники, кондиционеры и водяные насосы рассчитаны на мощность × (от 3 до 5 раз).

Например: красивый кондиционер 3 л.с. (электричество 220 В)

1 лошадь равна 0,75 киловатт x 3 лошади = 2,25 киловатта x 3-кратный пусковой ток нагрузки = 6,75 киловатт и выше, применяется регулятор напряжения. (Специалист по обслуживанию Midea рекомендует стабилизатор напряжения 8 кВА)

2. Используйте алгоритм мощности профессиональными специалистами по установке гидроэлектростанций и заводскими профессиональными электриками, инженерами и стабилизаторами напряжения: общее промышленное оборудование должно быть умножено на номинальную мощность как минимум в 2 раза больше используемой мощности, при использовании в оборудовании с двигателем, пусковыми устройствами с большим током и ударными устройствами. Когда он устанавливается на устройство с сексуальной нагрузкой, следует выбирать стабилизатор напряжения с мощностью более 3 раз, чтобы избежать чрезмерного пускового тока и падения напряжения мощности. линии питания и не работают нормально.

Например, у парового насоса определенного завода (электрооборудование 380 В) мощность двигателя составляет 7,5 кВт, но когда он начинает работать, импульсный ток превышает мощность двигателя в 3 раза, поэтому его необходимо выбрать более 3 раз больше мощности Регулятор напряжения.

3. Когда выходное напряжение стабилизатора напряжения 0,5–3 кВА составляет 110 В, входная мощность не может превышать 40% от номинальной мощности. Когда выходной конец требует одновременного использования 110 В и 220 В, выходная мощность должна составлять 50% от номинальной, чтобы избежать перегрузки.

Очки для покупки стабилизатора напряжения

Рекомендуется покупать стабилизатор напряжения, который как минимум в три раза превышает фактическую мощность, потому что стабилизатор напряжения должен преодолевать скачки напряжения сети и пусковое воздействие индуктивная нагрузка (например, холодильники, кондиционеры, двигатели и двигатели) в реальной работе.

1. Когда стабилизатор напряжения используется в индуктивной нагрузке, поскольку индуктивная нагрузка имеет большой мгновенный пусковой ток, он обычно примерно в 3-5 раз превышает номинальный ток и часто в 9 раз превышает рабочий ток (например, в холодильниках, кондиционеры, стиральные машины, электрические вентиляторы, большие кондиционеры, печатные машины, воздушные компрессоры, лифты, водяные насосы и т. д.являются индуктивными нагрузками), поэтому любой стабилизатор напряжения, оснащенный индуктивными нагрузками, такими как двигатели, компрессоры и электрические приборы, должен учитывать его запас мощности и оставлять запас. Необходимо зарезервировать достаточный запас, чтобы избежать немедленного повреждения регулятора из-за пускового тока, возникающего при включении нагрузки. Если на всей установке используется стабилизатор напряжения, при запуске машины избегайте одновременного запуска мощной индуктивной нагрузки. Поэтому при покупке стабилизатора напряжения должно быть 1.В 5 раз больше зарезервированной емкости для одной машины. 3 раза.

2. Обратите внимание на то, не превышает ли значение напряжения источника питания диапазона входного напряжения, указанного в приобретенном стабилизаторе напряжения, и отличается ли трехфазное напряжение более чем на 10 В

3. Перед покупкой станка его следует необходимо учитывать будущее расширение бизнеса, нужно ли увеличивать оборудование и нужно ли регулирующему органу зарезервировать мощности для расширения

4.Независимо от того, является ли это одной машиной или целым заводом, для приобретенного стабилизатора напряжения следует зарезервировать определенную зарезервированную мощность, чтобы избежать 100% нагрузки стабилизатора напряжения. Норма нагрузки стабилизатора напряжения обычно составляет 90%. . По форме и устройству автоматический регулятор напряжения — настольный, настенный, настенный двойного назначения и напольный. Следует выбирать разные стили в зависимости от места установки, основного назначения и возможностей установки.

5. Инсайдеры отрасли напомнили, что при выборе регулятора напряжения также следует обращать внимание на то, чтобы выбирать товары с высокой узнаваемостью бренда, потому что эти производители обладают надежным качеством и хорошим сервисом; в то же время, есть ли у производителей хорошие послепродажные услуги, такие как выполнение трех гарантий качества продукции и т. д. Это также важный фактор, на который следует обратить внимание потребителям.

Спецификация использования стабилизатора напряжения

1.Подключите к сети (в соответствии с национальным стандартом для проводки влево-ноль и вправо)

①Диаметр входного провода устройства доступа должен быть ≥25 мм2, медный провод

②Зажимные винты входной и выходной линии устройства доступа должны быть затянуты

③Входные и выходные провода не должны подключаться в обратном порядке

④ Передняя часть оборудования не может заменить воздушный выключатель с устройством защиты от утечек

2. Нагрузка доступа

Мощность нагрузки не может превышать максимальную мощность стабилизированный источник питания: например: 50КВА.Общая мощность нагрузки составляет 50 кВА × 0,8 = 40 кВт

ll Все линейные интерфейсы выходной линии должны быть подключены плотно, в противном случае линия будет нагреваться из-за большого тока, что повлияет на эффективную мощность.

3. Включите стабилизированный источник питания (категорически запрещается сначала включать нагрузку, а затем включать стабилизированный источник питания)

① Убедитесь, что стабилизированный источник питания включен, когда монитор компьютера выключенный.

②Измерьте входное напряжение перед включением, оно должно быть в диапазоне от 304 до 456 В.

③Убедитесь, что выходное напряжение на измерителе напряжения, поставляемом с машиной, должно быть 380 В.

4. Не используйте слишком большую нагрузку;

5. Используйте достаточно проводов;

6. Тщательно подключите входное напряжение и выход оборудования;

7. Выходные напряжения оборудования и стабилизатора напряжения должны быть унифицированы;

8. Выберите переключатель входного напряжения, который соответствует напряжению источника питания;

9. Если предохранитель перегорел, проверьте нагрузочное оборудование;

10.Использовать предохранитель того же номинала, а не предохранитель или провод без номинала;

11. Устанавливать в сухом и вентилируемом месте.

Техническое обслуживание стабилизатора напряжения

Стабилизатор напряжения — это устройство, которое обеспечивает стабильное выходное напряжение в соответствии с требованиями электрического оборудования. В основном это интеллектуальный тип с числовым программным управлением, тип с автоматической регулировкой, тип компенсации высокой мощности, тип переключателя и другие типы.

При ежедневном обслуживании стабилизатора напряжения следует обращать внимание на 4 пункта:

1.Стабилизатор напряжения следует размещать в вентилируемых, сухих, непрямых солнечных и некоррозионных газах в помещениях;

2. Выбранная мощность стабилизатора напряжения должна быть больше суммарной мощности электрооборудования;

3. Выключатель стабилизатора напряжения не должен использоваться в качестве главного выключателя оборудования. Сначала следует включить переключатель стабилизатора напряжения. После вывода питания подключите различное электрическое оборудование от малого к большому по порядку и от большого к малому при выключении.Выключите и, наконец, выключите переключатель регулятора напряжения;

4. Переключатель стабилизатора напряжения не должен включаться часто, а временной интервал между каждым размыканием должен быть больше 10 секунд, в противном случае легко вызвать ложную защиту стабилизатора напряжения или даже его повреждение.

стабилизатор напряжения — французский перевод — Linguee

Стабилизатор напряжения f r om EMi2 series — это […] Стабилизатор напряжения

, который благодаря своей простоте, надежности и прочности имеет

[…]

сохранился на протяжении веков, но после полной модернизации, которая включала технические улучшения, как электрические, так и механические.

centro-descargas.salicru.com

L e rgulateu r de натяжение sri e EM i2 est un […]

rgulateur qui, d sa simplicit, fiabilit et robustesse, a pu Survivre au

[…]

pas des annes, mais pas sans Recevoir un remdelage pralable travers de lequel on a obtenu des amliorations methods, tant lectriques que mcaniques.

centro-descargas.salicru.com

Стабилизатор напряжения f r om RE3 series — регулятор, […]

благодаря своей простоте, надежности и прочности достиг

[…]

сохраняются с течением времени, но с перепроектированием, которое привело к техническим усовершенствованиям, как электрическим, так и механическим.

centro-descargas.salicru.com

L e rgulateur de напряжение sr ie RE3 es t un rgulateur […]

que, d sa simplicit, fiabilit et robustesse, русский персистер

[…]

le pas des annes, mais pas sans escapeir reu une remdelage sur laquelle on a obtenu des amliorations methods, autant lectriques que mcaniques.

centro-descargas.salicru.com

Плата h as a стабилизатор напряжения p r od Питание + 5V от нерегулируемого источника постоянного тока […]

требуется для работы цепей.

электрон.ит

Le схема

[…] est fo ur ni d ‘ un Stabilisateur de натяжение qui, parti r nu 905 905 e е не […]

rgle, продукты + 5V ncessaires

[…]

для функций схем.

электрон.ит

Стабилитрон as a стабилизатор напряжения — Th e signal clipper

electronic.it

La диод Z ener co mme стабилизатор де напряжение

электрон.это

Стабилизатор напряжения p r ov ides защита от резких изменений, скачков, повышения и понижения сетевого напряжения с помощью точного напряжения […]

стабилизация.

centro-descargas.salicru.com

L e rgulate ur d e натяжение f ourn it u ne защита от изменений inattendus, irrgularits, augmentations58emp du s ec teur au […]

moyen une prcise rgulation de la voltage.

centro-descargas.salicru.com

U se a стабилизатор напряжения t o m aintain постоянное освещение […]

при микрофильмировании и тиражировании.

collectionscanada.gc.ca

Utilis ez un rgulateur d e напряжение p наш main te nir l’clairement […]

постоянных au Cours du microfilmage et de la duplication.

collectionscanada.gc.ca

Аккумулятор обеспечивает питание стартера и системы зажигания для запуска двигателя. Он также обеспечивает дополнительную мощность, необходимую при использовании дополнительных

автомобиля. […] Требования к нагрузке

превышают поставку от

[…] зарядная система и действует как стабилизатор напряжения f o r электрическая система.

leblancford.com

La batterie alimente l’lectricit ncessaire au dmarreur et au systme d’allumage afin que le moteur puisse dmarrer, fournit l’nergie ncessaire lorsque les besoins en charge lectrique du vhicule

[…]

excdent l’alimentation assure par le circuit de

[…] заряд, e t agi t c omm e стабилизатор d e напряжение du sys tme lectrique.

leblancford.com

Стабилитрон as a стабилизатор напряжения — Th e LED

electronic.it

La diode Ze ner comm e Stabilisateur d e напряжение — LE D (L ig ht Emitting Diode. 9это

Учитывая характеристики здания, t h e стабилизатор напряжения ( c entr a l 9058 9058 стабилизатор f t (Тип SolarMax DC 20 — швейцарский продукт) […]

для размещения в подвале.

Switcher.com

Conformment aux donnes du btiment, l’ondule ur (onduleur c en tral de type SolarMax DC20 — produit suisse) и d tre mont dans la cave.

Switcher.com

Стабилизатор напряжения

aegps.com

Стабилизатор натяжения

aegps.com

Конденсаторы

в основном используются в качестве накопителя энергии (также могут быть

[…] использовать как шумовой фильтр r o r стабилизатор напряжения ) .

coolermaster.co.великобритания

Основные принципы утилизации конденсаторов

[…]

de stockage de l’nergie (ils peuvent aussi tre utiliss com

[…] фильтры anti -b ruit pou r de stable de p uiss ance ) .

coolermaster.fr

Автомат на i c стабилизатор напряжения .

centro-descargas.salicru.com

Rgulateur au tomatiqu e d e натяжение .

centro-descargas.salicru.com

Хотя светодиод «ВКЛ» горит, но есть

[…] нет оу tp u t Стабилизатор напряжения h a s сломал его […] Выход

из-за перегрузки Отключение стабилизатора

[…]

с помощью кнопки ВЫКЛ и перезапустите его снова с помощью кнопки ВКЛ.

centro-descargas.salicru.com

Bien que la LED ON est

[…] allum, il n ‘ y a pas напряжение de sort ie Le rgulateur […]

— переворот с вылетом за дополнительную плату Arrter le

[…]

rgulateur avec le bouton OFF et, tout suite, redmarrer avec le bouton ON

centro-descargas.salicru.com

Пластиковая изоляция включает нг стабилизатор напряжения

v3.espacenet.com

Изоляция материальной части

[…] Plastique re nferm ant u n стабилизатор d e натяжение

v3.espacenet.com

дистрибьютор электронных компонентов: VISION: кислотные батареи, гелевые, литий-ионные — Taitien: кварц, кварцевый генератор, VCXO, VCTCXO TCXO, OCXO, фильтр — MARUSHIN: аудио, разъем переменного тока постоянного тока, RCA, DIN, коаксиальный, USB, SU ‘ SCON: Миниатюрный — Стандартный — высокая надежность — би поляризованный — специальный — SNAP IN — U Lug — винтовой зажим — UWA: керамическая емкость, многослойная, высокого напряжения, индуктивности SMD, индуктор с проволочной обмоткой, фильтры EMI / RFI, RELPOL:

[…]

статические реле, миниатюрные, промышленные

[…] — HTC Ko re a , Стабилизатор напряжения, напряжение r e gu lator, низкий […]

регулятор выпадающего напряжения, напряжение

[…]

регулятор «Step Down», контроллеры питания, операционный усилитель, компаратор напряжения

planete-composants.com

лекций по распространению композитов: VISION: кислотные, гелевые и литиевые батареи — Taitien: кварц, осциллятор кварц, VCXO, VCTCXO TCXO, OCXO, Filtre — MARUSHIN: аудио, AC DC, RCA, DIN, коаксиальный, USB — SU’SCON: Миниатюрный — Стандартный — высокая надежность — двухполюсный — специальный — SNAP IN — U-образный наконечник — терминал — UWA: Condensateurs cramique multicouches, rseaux cramique multicouches et haute voltage, Inductances CMS bobines, Filtres EMI / RFI, rseau de filter EMI / RFI — RELPOL:

[…]

relais statique, de puissance,

[…] d’interface — H CT Ko rea Stabilisateur de tensi on , Rgulateur […]

де натяжения, Регулировка натяжения,

[…]

надежный желоб для натяжения, Регулировка натяжения, Тренировочный желоб для натяжения, Постоянное натяжение и контроль над напряжением, Регулировка натяжения «Step Down», Контроллер обслуживания, Усилитель с управлением натяжением, Сопоставление натяжения

планет-композитов.com

Стабилизатор напряжения a n d стабилизатор напряжения

v3.espacenet.com

Rgulate ur de tens ion et Stabilisateur de напряжение

v3.espacenet.com

Напряжение e l ec tr на i c стабилизатор f r

серия om om ..]

подключается между электросетью и критическими нагрузками, полностью

[…]

нейтрализует пагубные последствия колебаний напряжения в сети.

centro-descargas.salicru.com

L e rgulateur lec tron  i que de напряжение sr ie RE3, […]

lequel se branche entre lesecteur et les обвинения в критике, ежегодное дополнение

[…]

les effets pernicieux des флуктуации защиты напряжения.

centro-descargas.salicru.com

Электронное управление

[…] контролирует ОУ tp u t напряжение o f t h e 905 неизменно, […]
, подающий сигнал коррекции на
[…]
шаговый двигатель, в случае неправильного измерения напряжения.
centro-descargas.salicru.com

Ун. Контроль

[…] lectronique Survey il le l a напряжение d e so rt ie du rgulateur en постоянство, […]

пропорциональная коррекция сигнала UNE

[…]

au moteur pas pas, dans le cas qu’elle soit incorrecte.

centro-descargas.salicru.com

I NP u t напряжение , o utp u t напряжение 58 905 905 905 9058 905 905 905 9058 e стабилизатор i s i n работа), выход […]

ток и частота сети могут отображаться на панели управления.

centro-descargas.salicru.com

L a натяжение d’en tr e, la натяжение de so rtie (s i le rgulateur es t . ..]

le courant de sortie et la frquence du secteur

[…]

peuvent tre visualiss sur la panneau de contrle.

centro-descargas.salicru.com

(1) При i np u t напряжение e x ce eds допустимые значения, t h e 90 c h ec ks его выход и […]

отключается в версиях «с выключателем».

centro-descargas.salicru.com

( 1 ) Qu и la натяжение d’e ntr ee xc de les valeurs permis es ulate , le ur 90ri590 e sa sortie […]

и подключение к версиям с магнитотермой.

centro-descargas.salicru.com

Как максимум-мин. im u m напряжение p r ot Участки расположены между t h e 9058 9058 9058 a n d Выходные клеммы , […]

, хотя светодиод Выход

[…]

включен и выходной вольтметр показывает значение напряжения, это не означает, что на выходных клеммах есть напряжение.

centro-descargas.salicru.com

De rarmement manuel. parce

[…] que les protection de maxi ma lemin ima le напряжение so nt inter ca ls entre le jeu deborniers […]

de sortie du rgulateur,

[…]

светодиода на выходе и вольтаж вылета за валер напряжения, простой и простой для того, чтобы напряжение было в выходных. procder la mis en marche du rgulateur, l’quipement fournira la voltage de sortie.

centro-descargas.salicru.com

Приступить к запуску t h e стабилизатор , i f the ou tp u t 905 905 0 s i n Помимо диапазона 7,5%, оборудование будет обеспечивать выходную мощность […]
напряжение.
centro-descargas.salicru.com

Procder la mise en

[…] марш d u rgulateur, si la натяжение de sortie se pipe dans les marges 7,5% l’appareil four ni ra натяжение la sortie.

centro-descargas.salicru.com

Indicat или s : Стабилизатор i n o perating, High / Low ou tp u Voltage Centre gas t 90 descar .salicru.com

Voyants de : Rgulateur e n op rati on, Tension de sorti e haute / basse

centro-descargas.salicru.com

3-х разрядная ЖК-панель расположена

[…] в центральной части t h e стабилизатор , w hi ch дисплеи: i np u t 90 ( V in ), ou tp u t напряжение ( V ou t), выходной ток (Iout), [Iout..]
внутренняя температура
[…]
(Temp) и частота сети (Freq).
centro-descargas.salicru.com

Центральная вечеринка du

[…] synoptique du rgulateur se tr ouve un cran de 3 chiffres, lequel m on tre: натяжение d’ent r e (V in), натяжение de s или галстук (Vout), […]

Интенсивный вылет

[…]

(Iout), внутренняя температура (Temp) и безопасность (Freq).

centro-descargas.salicru.com

Перейти к

[…] запуск t h e стабилизатор , t he оборудование будет su pp l напряжение y 90 905 905 905 т и тс выход.

centro-descargas.salicru.com

L’appareil est en conditions de donner service, dmarrer l es charge al imenter.

centro-descargas.salicru.com

Совместное предприятие также использовалось как

[…] a important ma rk e t стабилизатор a n d защитная сетка для автопарка.

www2.parl.gc.ca

Le navire-usine a galement t

[…] utilis com me imp orta nt Stabilisateur de mar ch et filet […]

de scurit pour la flotte.

www2.parl.gc.ca

Это позволяет канадским работникам лучше адаптироваться к вызовам и изменениям на рынке труда, и это

[…] действует как экон ом i c стабилизатор f o r наша страна.

www2.parl.gc.ca

Il permet aux travailleurs canadiens de mieux s’adapter aux dfis quepose

[…]

le march du travail et aux changements qui s’y produisent, et

[…] il fait o ffic e de стабилизатор con omiq ue pour […]

ле платит.

www2.parl.gc.ca

A напряжение — r e gu контур латирования, содержащий se ri e s стабилизатор 0 w h 905 905 0 ic содержит регулирующий элемент (Q1), который расположен последовательно с выходом для подачи выходного напряжения, и схему сравнения (Q2-Q7) для управления регулирующим элементом, причем эта схема сравнения имеет первый вход для подключения опорного напряжения. цепь (I3, D1) и второй вход для приема хотя бы части ОУ tp u t напряжение o f t he se ri e s Стабилизатор , c га в этом параграфе ll e l 9058 9 Стабилизатор ( D 2) расположен параллельно с выходом SE ri e s стабилизатор t o Подключите ou tp u t напряжение e q ua l к тому из SE ri e s 9090 90
v3.espacenet.com

Circuit de r glag e de courant comp ortan tu n стабилизатор s ri e con st itugl d’un lment (Q) en srie avec un sortie for fournir une • • » r frence (I3, D1) et d’une second entre pour Recevoir au moins une pa rt ie de la натяжение de sorti ed u стабилизация s ri e, ca ra ctris en ce que, en parallle avec la sor ti e du стабилизатор sri e est dis po su 590 n стабилизатор p aral l le pour en ge ndre r un e натяжение d e so rtie celle g ду стабилизатор sr ie .
v3.espacenet.com

Стабилизатор напряжения | Enerdoor | Фильтры электромагнитных помех и фильтры радиопомех

Стабилизатор напряжения — это электрическое устройство, которое подает постоянное напряжение на нагрузку на своих выходных клеммах, независимо от изменений входного или входящего напряжения питания. Он защищает оборудование или механизмы от перенапряжения, пониженного напряжения и других скачков напряжения. Они часто используются для дорогостоящего и дорогостоящего электрического оборудования, чтобы защитить его от вредных колебаний высокого / низкого напряжения.Это идеально подходит для промышленного и автоматизированного оборудования.

Электрооборудование рассчитано на широкий диапазон входных напряжений. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенным значением, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — только ± 5 процентов или меньше.

Enerdoor специализируется на одно- и трехфазных стабилизаторах напряжения, которые регулируют напряжение через серию трансформаторов. Схема статического управления приводит в действие регулируемый автотрансформатор, который подает необходимое напряжение на последовательный трансформатор, чтобы довести напряжение сети до номинального значения.

Трехфазные стабилизаторы доступны в двух версиях:
Модели FINSTT и FINSTC выполняют регулировку напряжения в среднем по трем фазам и подходят для линий со сбалансированным напряжением и для несимметрии между фазами до 50%. Эти модели оснащены одной схемой стабилизации для обеспечения общего регулирования трехфазного тока и могут быть подключены к входной сети без нейтрали.

Модели FINSTTY и FINSTCY оснащены одной схемой стабилизации для каждой фазы и подходят для несимметричных сетей с максимальным дисбалансом между фазами до 100%.Для правильной работы входная линия должна быть трехфазной + нейтраль. Регуляторы напряжения не преобразуют напряжение и поэтому имеют то же выходное напряжение, что и входное. Если входное и выходное напряжения различаются, требуется дополнительный изолирующий трансформатор или автотрансформатор. Печатная плата стабилизатора напряжения

— купить печатная плата стабилизатора напряжения с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для платы стабилизатора напряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта печатная плата стабилизатора напряжения должна стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плату стабилизатора напряжения на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в плате стабилизатора напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите плату стабилизатора напряжения по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Твердотельный стабилизатор напряжения | Доступен подробный проект

В Индии у нас есть большая система распределения электроэнергии с большими потерями при распределении и колебаниями промышленной / бытовой нагрузки. Это приводит к колебаниям напряжения, которые могут повредить электрические / электронные приборы, такие как свет, вентилятор, телевизор, миксер-измельчитель, кондиционер, обогреватель, водяной насос, тостер и т. Д.Здесь мы описываем, как сделать твердотельный стабилизатор напряжения, который не использует электромеханические реле и подходит для большинства целей. Основные характеристики твердотельного стабилизатора напряжения:

Широкий диапазон изменения напряжения от 120 В до 280 В
Требуются только две настройки: низкое напряжение и высокое напряжение
Стабилизированный выход 220В
Компактный размер
Бесшумная работа и отсутствие дребезга реле
Гистограмма Светодиодный индикатор напряжения
Индикатор низкого / высокого напряжения и защита от отключения

Блок-схема

Блок-схема твердотельного стабилизатора напряжения представлена на рис.1.

Рис.1: Блок-схема твердотельного стабилизатора напряжения

Принципиальная схема состоит из следующих четырех частей:

1. Аналоговое напряжение для цифрового ступенчатого переключателя
2. Изолированное твердотельное силовое реле
3. Блок питания управления
4. Сетевой трансформатор

Рис.2: Принципиальная схема полупроводникового стабилизатора напряжения

Аналоговое напряжение цифрового ступенчатого преобразователя

Принципиальная схема твердотельного стабилизатора напряжения представлена на рис.2. Сердцем стабилизатора является драйвер дисплея полосы IC1 (LM3914).Он используется в качестве вольтметра с гистограммой светодиодного типа с настройками нижнего и верхнего напряжения с помощью предустановок VR1 и VR2. IC1 определяет сетевое напряжение. Разница между нижним и верхним напряжениями делится на 10 ступеней. каждый светодиод указывает на одну ступень или один уровень напряжения и горит в зависимости от уровня полученного напряжения.

Все 10 выходов IC1, которые используются для включения светодиодов, также подаются как входы на двойной декодер / демультиплексор CD4556. CD4556 используется для преобразования аналогового напряжения в цифровые ступени, чтобы гарантировать, что в данный момент только одно ответвление сетевого трансформатора получает входное напряжение питания от сети.Во всех условиях может быть активна только одна ступень в соответствии с аналоговым входным напряжением.

Предположим первое состояние, когда напряжение сети ниже нижнего установленного значения. На всех выходных контактах (1, 18, 17, 16, 15, 14, 13, 12, 11, 10) IC1 будет высокий уровень. IC3 (A) будет отключен, и ни один шаг не будет выбран (означает, что низкое напряжение 16, 15, 14, 13, 12, 11, 10) IC1 будет высоким. IC3 (A) будет отключен, и шаг не будет выбран (означает отключение по низкому напряжению).

Схема работы

Когда напряжение в сети увеличивается до значения, превышающего нижнее установленное значение, светодиод 1 гистограммы вольтметра светится, поскольку на контакте 1 микросхемы IC1 низкий уровень, а на всех других выходных контактах высокий уровень.В этом состоянии IC2 (A) включен, потому что на входе E (вывод 1) низкий уровень. Поскольку входы A0 и A1 микросхемы IC2 (A) имеют высокий уровень, выход Q3 становится низким. Это шаг 1 ступенчатого зарядного устройства.

Когда напряжение увеличивается, на входе A0 микросхемы IC2 (A) устанавливается низкий уровень, а на выходе Q2 также становится низкий уровень. Это шаг 2 смены шагов.

Оба этих выхода объединены с диодами 1N4148 и подключены к катодному выводу внутреннего светодиода IC7 (MOC3011). Когда светится внутренний светодиод IC7, TRIAC1 проводит и подает питание переменного тока на ответвление «A» сетевого трансформатора X2.

При дальнейшем увеличении напряжения на обоих входах A0 и A1 микросхемы IC2 (A) устанавливается низкий уровень, а на обоих его выходах — высокий уровень, и TRIAC1 отключается. Вход A1 и выход Q2 IC2 (A) генерируют разрешающий вход E для IC2 (B) с помощью входных контактов установки и сброса (S и R) триггера IC5 (A) (CD4013). Контакт 1 IC5 (A) обеспечивает низкий уровень сигнала для включения входа E IC2 (B), а выход Q3 IC2 (B) становится низким. Это шаг 3 смены ступеней. Точно так же действуют и другие условия (см. Таблицу).

Количество ответвлений для трансформатора X2 и количество используемых твердотельных реле зависит от охватываемого диапазона напряжений.Если минимальное напряжение может упасть до 100 вольт, а максимальное — до 300 вольт, нам нужно покрыть отклонение в 200 вольт. Этим можно управлять либо с помощью десяти отводов с разницей в 20 В, либо с помощью всего пяти отводов с разницей в 40 В.

Изолированное твердотельное реле мощности

Изолированное твердотельное силовое реле включает в себя оптоизоляторный драйвер MOC3011, мостовой выпрямитель (5A) и симистор BT136. Драйвер симистора с оптоизолятором MOC3011 используется для управления ступенями и подключения источника питания переменного тока к правильному ответвлению сетевого трансформатора X2 через твердотельное реле.Емкость твердотельного реле зависит как от компонентов, так и от мостового выпрямителя. Здесь используется симистор BT136 и мостовой выпрямитель на 5А на нагрузку 1кВт. Симистор BT139 с мостовым выпрямителем на 10 А можно использовать для твердотельного реле мощностью более 1 кВА и менее 3 кВА. Вы можете использовать твердотельный стабилизатор напряжения до 3 кВА с трансформатором на 3 кВА.

Что такое стабилизатор напряжения и зачем он нужен

Принцип работы стабилизатора напряжения

Основные виды стабилизаторов напряжения

Релейные стабилизаторы

Электромеханические стабилизаторы

Электронные стабилизаторы

Как выбрать стабилизатор напряжения

Схемы основных типов стабилизаторов напряжения

Схема релейного стабилизатора

Схема электромеханического стабилизатора

Схема электронного стабилизатора

Преимущества и недостатки разных типов стабилизаторов

Рекомендации по выбору стабилизатора напряжения

Схема электрическая стабилизатора

Принципиальные схемы стабилизаторов напряжения | Полезные статьи TEPLOCOM

Основные типы стабилизаторов напряжения

Схема работы релейного стабилизатора

Схема работы электронного стабилизатора

Схема работы электромеханического стабилизатора

Читайте также по теме:

напряжение, которое должен выдавать стабилизатор! Схема, устройство и принцип работы.

Общее строение стабилизационных устройств

Схема электромеханического стабилизатора

Характеристики электромеханического преобразователя

Главная слабость и ремонт

Схема релейных стабилизационных устройств

Характерные особенности релейных приборов

Проблемные места и их ремонт

Симисторные приборы

Двухкаскадные симисторные устройства

Стабилизатор напряжения на 5 в — две схемы | РадиоДом

Применение микросхемных стабилизаторов серий 142, К142 и КР142

142ЕН5, 142ЕН8, 142ЕН9

СН со ступенчатым включением (рис.2)

СН с выходным напряжением повышенной стабильности (рис.3)

СН с выходным напряжением, регулируемым от 0 В

СН с внешними регулирующими транзисторами

Мощный СН

СН с высоким коэффициентом стабилизации

СН с параллельно включенными микросхемами

Двуполярный СН на основе однополярной микросхемы

СН с регулируемым выходным напряжением

Литература

Стабилизаторы постоянного напряжения и тока

принцип работы, схемы и т.д.

Параллельный стабилизатор напряжения

Последовательный стабилизатор

— Пост электроники

Стабилизатор напряжения

Основной принцип работы стабилизатора напряжения

Операция наддува

Бак Операция

Преимущества стабилизаторов напряжения релейного типа

Ограничения релейных стабилизаторов напряжения

Принцип работы

Преимущества стабилизатора напряжения с сервоприводом

Ограничения стабилизатора напряжения на сервоприводе

Принцип работы

Преимущества стабилизаторов статического напряжения

Ограничения стабилизатора статического напряжения

Электроизоляция или стабилизация напряжения? Как выбрать самый эффективный

Связанные сведения о стабилизаторе напряжения

стабилизатор напряжения — французский перевод — Linguee

Стабилизатор напряжения | Enerdoor | Фильтры электромагнитных помех и фильтры радиопомех

— купить печатная плата стабилизатора напряжения с бесплатной доставкой на AliExpress

Твердотельный стабилизатор напряжения | Доступен подробный проект

Блок-схема

Аналоговое напряжение цифрового ступенчатого преобразователя

Схема работы

Изолированное твердотельное реле мощности

Похожие записи

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий Отменить ответ
