Как работают терморегуляторы с чётким порогом срабатывания. Какие схемы используются для их создания. Где применяются такие терморегуляторы в быту и промышленности. Каковы преимущества и недостатки терморегуляторов с чётким порогом.
Принцип работы терморегуляторов с чётким порогом срабатывания
Терморегуляторы с чётким порогом срабатывания — это устройства, которые включают или выключают нагрузку при достижении заданной температуры. Их основные особенности:
- Имеют фиксированную температуру срабатывания
- Обеспечивают резкое включение/выключение нагрузки
- Не имеют плавной регулировки
- Обладают высокой точностью поддержания заданной температуры
Как работает такой терморегулятор? Рассмотрим основные этапы:
- Датчик измеряет текущую температуру
- Измеренное значение сравнивается с заданным порогом
- При достижении порога срабатывает коммутирующий элемент (реле)
- Реле резко включает или выключает нагрузку
Основные схемы терморегуляторов с чётким порогом
1. На основе операционного усилителя
В этой схеме операционный усилитель работает в режиме компаратора. Он сравнивает напряжение с датчика температуры с опорным напряжением. При достижении порога выход ОУ резко переключается, управляя коммутирующим элементом.
2. С использованием компаратора
Специализированные микросхемы компараторов позволяют создать простой терморегулятор с минимумом внешних компонентов. Компаратор обеспечивает четкое переключение при достижении заданной температуры.
3. На базе микроконтроллера
Микроконтроллер считывает значение с датчика температуры, сравнивает с уставкой и управляет выходным реле. Такая схема позволяет реализовать дополнительные функции, например, индикацию или передачу данных.
Где применяются терморегуляторы с чётким порогом?
Терморегуляторы с четким порогом срабатывания нашли широкое применение в различных сферах:
Бытовая техника
- Холодильники
- Водонагреватели
- Обогреватели
- Кондиционеры
Промышленное оборудование
- Системы охлаждения станков
- Термопрессы
- Сушильные камеры
- Промышленные холодильные установки
Сельское хозяйство
- Инкубаторы
- Теплицы
- Системы вентиляции животноводческих помещений
Преимущества терморегуляторов с чётким порогом
Какие преимущества дает использование терморегуляторов с четким порогом срабатывания?
- Высокая точность поддержания температуры
- Простота конструкции и надежность
- Низкая стоимость
- Отсутствие необходимости в настройке
- Большой срок службы
Недостатки терморегуляторов с чётким порогом
Однако у таких терморегуляторов есть и некоторые недостатки:
- Отсутствие плавной регулировки
- Частое включение/выключение нагрузки
- Возможность возникновения колебаний температуры
- Сложность изменения порога срабатывания
Как выбрать терморегулятор с чётким порогом?
При выборе терморегулятора с четким порогом срабатывания следует учитывать несколько важных параметров:
- Диапазон рабочих температур
- Точность поддержания температуры
- Мощность коммутируемой нагрузки
- Тип датчика температуры
- Напряжение питания
Какие вопросы стоит задать при выборе терморегулятора?
- Для какого устройства или системы предназначен терморегулятор?
- Какая требуется точность поддержания температуры?
- Какова мощность нагрузки, которой будет управлять терморегулятор?
- В каких условиях будет эксплуатироваться устройство?
- Требуется ли возможность изменения порога срабатывания?
Настройка и калибровка терморегуляторов с чётким порогом
Несмотря на простоту конструкции, терморегуляторы с четким порогом срабатывания могут требовать настройки и калибровки. Как это сделать?
- Установите терморегулятор в рабочее положение
- Подключите эталонный термометр рядом с датчиком терморегулятора
- Дождитесь стабилизации температуры
- Сравните показания эталонного термометра с порогом срабатывания терморегулятора
- При необходимости, откорректируйте порог срабатывания с помощью подстроечного резистора
Важно помнить, что калибровку следует проводить в условиях, максимально приближенных к рабочим.
Схемы терморегуляторов, термостатов и стабилизаторов температуры (Страница 4)
Схема терморегулятора на операционном усилителе (741, КТ503, 7812)
Терморегулятор, схема которого приведена ниже, предназначен для управления электрическимнагревательным прибором мощностью не более 1100W. Это может быть ТЭН или инфракрасная лампа накаливания, инфракрасная нагревательная пленка. Терморегулятор подходит для регулировки и поддержания температуры …
1 7437 0
Простой термостат для управления различными нагрузками (КТ3102, КТ3107)
Схема очень простого термостата, который можно использовать для управления различными нагрузками и устройствами в зависимости от температуры датчика. Устройство построено на трех транзисторах (2 х КТ3102 + КТ3107), на ее выходе подключено маломощное электромагнитное реле. Важно чтобы обмотка реле …
2 4583 0
Схема самодельного термостата на транзисторах (КТ3102, КТ3107, TIC106D)
Термостат (термореле), схема которого рассмотрена ниже, может быть использован для управления нагревательным устройством мощностью не более 220 Ватт.
Это может быть нагреватель выполненный на основе ИК-ламп или же обычных ламп накаливания, которые окрашены в черный цвет. Такой термостат может, например …
2 5072 0

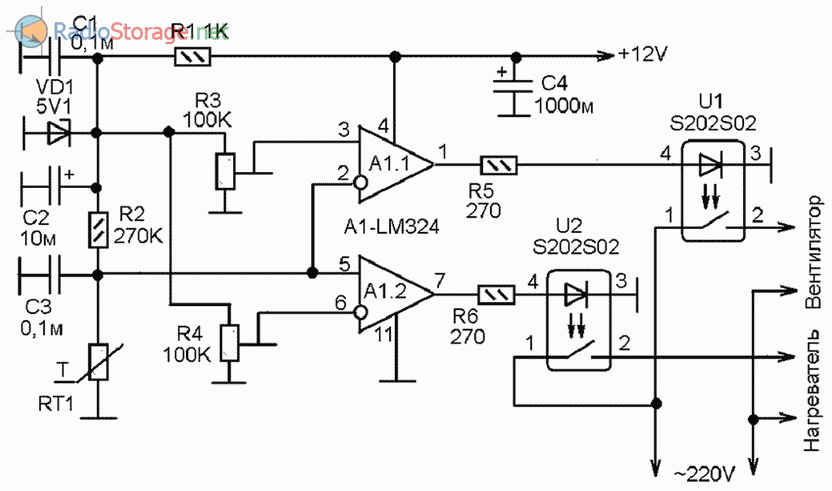

Регулятор температуры с раздельной установкой температур срабатывания (LM311)Большинство аналоговых терморегуляторов, построенных на компараторе, выполнено по схеме, в которой устанавливают только температуру, которую нужно поддерживать. При этом гистерезис установлен фиксированным и нигде не обозначается, поэтому понять в каких пределах поддерживается заданная температура …
1 6239 0
Термостат для управления обогревателем
Прибор служит для местного управления обогревом — включения и выключения электрического нагревателя. Этот термостат наиболеепригоден при использовании в фотографии, управлении грелкой в аквариуме, в красильных (покрасочных) работах и т. и. Базовый комплект элементов позволяет построить термостат,.
..
0 3994 0
Автоматический регулятор температуры обогрева
Домашний регулятор температуры предназначен для работы с разными типами электрообогревателей, которые используются для обогрева помещений. Максимальная мощность обогревателя не может быть выше 2 кВт. Датчиком температуры является термистор ТЫ, соединенный последовательно с резистором R4. Он…
1 4448 0
Терморегулятор для поддержания температуры в теплицах
Схема самодельного прибора для поддержания температуры в теплицах, выполнен на транзисторах. Температура в теплицах должна изменяться зависимости от освещенности (днем температура выше, ночью — ниже). Регулятор температуры, работая от двух датчиков (освещенности и температуры), отвечает всем требованиям тепличного регулятора температуры. Устройство состоит из блока регулирования…
1 4094 0
Схема терморегулятора для управления мощными нагревателями
Схема самодельного терморегулятора.
1 4876 1
Электронный индикатор превышения температуры
С помощью электронного устройства можно за 20 с выявить заболевание животных по незначительному превышению температуры его тела. Устройство позволяет с точностью до 0,1 °С определить превышение температуры по сравнению с минимально допустимой, равной. Терморезистор R16 щупа включен в одно из…
0 3268 0
Регулятор с компаратором на операционном усилителе с точностью до 0,01 градуса
В мостовой схеме регулятора используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор.
0 2438 0
1 2 3 4 5 6 7
Температурные характеристики терморегуляторов Ranco K59
Температурные характеристики терморегуляторов Ranco K59
В подавляющем большинстве холодильников Stinol используются терморегуляторы фирмы Ranco. Также иногда применялись (применяются) приборы Danfoss (Дания) и Орлекс (Россия, г.Орел), но их доля, по сравнению с Ranco, незначительна. Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем. Термочувствительный элемент этих приборов (отрезок капиллярной трубки) должен находиться в надежном контакте с поверхностью плачущего испарителя, в противном случае, возможна нестабильная работа терморегулятора. В зависимости от температуры поверхности плачущего испарителя, терморегулятор производит включение или отключение компрессора холодильного агрегата.
Таблица температурных характеристик термостатов Ranco K59
В таблице представлены температурные характеристики конкретных модификаций приборов семейства «K59», изготавливаемых по заказу группы компаний Электролюкс (Electrolux, Rosenlew, Zanussi и т.д.). Не смотря на то, что в холодильниках Стинол применяются другие модификации термостатов Ranco K59 (в частности K59L1275, K59L1955), данная информация может оказаться полезной специалистам по ремонту холодильников Стинол. Например, в случае необходимости подбора замены оригинальному прибору. В графах «тепло» и «холод» таблицы указаны температуры срабатывания термостатов при крайних положениях ручки регулировки: «тепло» — крайнее положение против часовой стрелки. «холод» — крайнее положение по часовой стрелке.
| модель термостата |
замыкание контактов, °C | размыкание контактов, °C | ||
| тепло | холод | тепло | холод | |
| K59L1035 | +5 | +5 | -15,5 | -26 |
| K59L1041 | +5 | +5 | -16 | -26 |
| K59L1052 | +5 | +5 | -11 | -30 |
| K59L1096 | +5 | +5 | -7 | -26 |
| K59L1109 | +5 | +5 | -11 | -30 |
| K59L1115 | +5 | +5 | -10 | -30 |
| K59L1117 | +5 | +5 | -15 | -26 |
| K59L1119 | +5 | +5 | -12 | -32 |
| K59L1142 | +5 | +5 | -9 | -27 |
| K59L1146 | +5 | +5 | -9 | -27 |
| K59L1149 | +5 | +5 | -10 | -30 |
| K59L1151 | +4 | +4 | -16 | -30 |
| K59L1164 | +5 | +5 | -10 | -30 |
| K59L1173 | +3,5 | +3,5 | -10 | -30 |
| K59L1184 | +5 | +5 | -15,5 | -26 |
| K59L1185 | +3,5 | +3,5 | -9 | -27 |
| K59L1189 | +3,5 | +3,5 | -10 | -30 |
| K59L1190 | +3,5 | +3,5 | -7 | -26 |
| K59L1191 | +3,5 | +3,5 | -10 | -30 |
| K59L1192 | +3,5 | +3,5 | -12 | -32 |
| K59L1194 | +3,5 | +3,5 | -11 | -30 |
| K59L1195 | +3,5 | +3,5 | -10 | -30 |
| K59L1196 | +3,5 | +3,5 | -11 | -30 |
| K59L1196 | +3,5 | +3,5 | -11 | -30 |
| K59L1209 | +4 | +4 | -13 | -30 |
| K59L1210 | +5 | +5 | -10 | -30 |
| K59L1216FF | +5 | +5 | -11 | -30 |
| K59L1217FF | +5 | +5 | -10 | -30 |
| K59L1234FF | +5 | +5 | -10 | -30 |
| K59L1244FF | +5 | +5 | -10 | -30 |
| K59L1245FF | +4,5 | +4,5 | -16 | -30 |
| K59L1258FF | +5 | +5 | -9 | -26 |
| K59L1260FF | +5 | +5 | -12 | -32 |
| K59L1261FF | +3,5 | +3,5 | -12 | -32 |
| K59L1264FF | +3,5 | +3,5 | -14 | -34 |
| K59L1265FF | +5 | +5 | -15,5 | -26 |
| K59L1268FF | +5 | +5 | -9 | -27 |
| K59L1268FF | +5 | +5 | -9 | -27 |
| K59L1269FF | +3,5 | +3,5 | -12 | -32 |
| K59L1270FF | +3,5 | +3,5 | -10 | -30 |
| K59L1273FF | +5 | +5 | -9 | -27 |
| K59L1276FF | +5 | +5 | -3,5 | -24 |
| K59L1277FF | +5 | +5 | -9 | -26 |
| K59L1278FF | +6,5 | +6,5 | -2,5 | -22 |
| K59L1279FF | +5 | +5 | -10 | -30 |
| K59L1280FF | +5 | +5 | -3,5 | -24 |
| K59L1283FF | +5 | +5 | -11 | -30 |
| K59L1290 | +4 | +4 | -16 | -28 |
| K59L1900FF | +4 | +4 | -9 | -27 |
| K59L1903FF | +4 | +4 | -7 | -30 |
| K59L1911FF | +3 | +3 | -12 | -22 |
| K59L1940FF | +5 | +5 | -15,5 | -26 |
| K59L1941FF | +5 | +5 | -15,5 | -26 |
| K59L1954FF | +5 | +5 | -9 | -23 |
| K59L1956FF | +5 | +5 | -10 | -30 |
| K59L1957FF | +5 | +5 | -9 | -27 |
| K59L1959FF | +3,5 | +3,5 | -10 | -30 |
| K59L1966FF | +5 | +5 | -15,5 | -26 |
| K59L1967FF | +5 | +5 | -7 | -27 |
| K59L1968FF | +5 | +5 | -7 | -28 |
| K59L1971FF | +5 | +5 | -10 | -30 |
| K59L1972FF | +5 | +5 | -11 | -30 |
| K59L1973FF | +4 | +4 | -7 | -30 |
| K59L1975FF | +5 | +5 | -12 | -32 |
| K59L1977FF | +4 | +4 | -7 | -30 |
| K59L1989FF | +5 | +5 | -3,5 | -24 |
| K59L1992FF | +4 | +4 | -7 | -30 |
| K59L1996FF | +5 | +5 | -11 | -30 |
| K59L1997FF | +4 | +4 | -9 | -27 |
| K59L2001FF | +5 | +5 | -10 | -30 |
| K59L2002FF | +5 | +5 | -9 | -23 |
| K59L2005FF | +5 | +5 | -10 | -30 |
| K59L2006FF | +5 | +5 | -7 | -27 |
| K59L2011FF | +5 | +5 | -3,5 | -24 |
| K59L2012FF | +5 | +5 | -14 | -34 |
| K59L2013FF | +5 | +5 | -12 | -32 |
| K59L2014FF | +5 | +5 | -7 | -27 |
| K59L2018FF | +5 | +5 | -11 | -30 |
| K59L2023FF | +5 | +5 | -10 | -30 |
| K59L2024FF | +5 | +5 | -11 | -30 |
| K59L2025FF | +5 | +5 | -9 | -27 |
| K59L2026FF | +4 | +4 | -7 | -30 |
| K59L2027FF | +4 | +4 | -9 | -27 |
| K59L2028FF | +4 | +4 | -7 | -30 |
| K59L2029FF | +5 | +5 | -7 | -30 |
| K59L2030FF | +4 | +4 | -7,3 | -30 |
| K59L2031FF | +5 | +5 | -10 | -30 |
| K59L2033FF | +4 | +4 | -7 | -30 |
| K59L2037FF | +5 | +5 | -3,5 | -24 |
| K59L2041FF | +5 | +5 | -7 | -28 |
| K59L2042FF | +5 | +5 | -9 | -27 |
| K59L2043FF | +5 | +5 | -9 | -27 |
| K59L2049FF | +5 | +5 | -7 | -28 |
| K59L2050FF | +5 | +5 | -10 | -30 |
| K59L2051FF | +5 | +5 | -10 | -30 |
| K59L2055FF | +5 | +5 | -7 | -28 |
| K59L2056FF | +5 | +5 | -7 | -28 |
| K59L2057FF | +5 | +5 | -7 | -28 |
| K59L2073FF | +5 | +5 | -12 | -32 |
| K59L2076FF | +5 | +5 | -9 | -27 |
| K59L2089FF | +5 | +5 | -7 | -28 |
| K59L2528 | +5 | +5 | -11 | -30 |
| K59L2534 | +5 | +5 | -12 | нет данных |
| K59L2536 | +5 | +5 | -10 | -30 |
| K59L2539 | +5 | +5 | -10 | -30 |
| K59L2540 | +3,5 | +3,5 | -12 | -32 |
| K59L2548 | +3,5 | +3,5 | -9 | -27 |
| K59L2549 | +3,5 | +3,5 | -10 | -30 |
| K59L2559 | +4 | +4 | -9 | -27 |
| K59L2562 | +5 | +5 | -9 | -27 |
| K59L2563 | +5 | +5 | -9 | -27 |
| K59L2564 | +3,5 | +3,5 | -10 | -30 |
| K59L2567 | +3,5 | +3,5 | -9 | -27 |
| K59L2573FF | +3,5 | +3,5 | -9 | -27 |
| K59L2574FF | +5 | +5 | -9 | -27 |
| K59L2575FF | +5 | +5 | -9 | -27 |
| K59L2580FF | +5 | +5 | -12 | -32 |
| K59L2581FF | +3,5 | +3,5 | -9 | -27 |
| K59L2582FF | +5 | +5 | -10 | -30 |
| K59L2583FF | +3,5 | +3,5 | -9 | -27 |
| K59L2589FF | +5 | +5 | -9 | -27 |
| K59L2592FF | +5 | +5 | -9 | -27 |
| K59L2595FF | +3,5 | +3,5 | -10 | -30 |
| K59L2596FF | +3,5 | +3,5 | -10 | -30 |
| K59L2597FF | +3,5 | +3,5 | -12 | -32 |
| K59L2598FF | +5 | +5 | -10 | -30 |
| K59L2599FF | +5 | +5 | -10 | -30 |
| K59L2609FF | +5 | +5 | -10 | -30 |
| K59L2615FF | +5 | +5 | -11 | -30 |
| K59L2616FF | +5 | +5 | -9 | -27 |
| K59L2620FF | +5 | +5 | -9 | -27 |
| K59L2625FF | +3,5 | +3,5 | -11 | -30 |
| K59L2642FF | +5 | +5 | -9 | -27 |
| K59L2643FF | +5 | +5 | -10 | -30 |
| K59L2645FF | +5 | +5 | -10 | -30 |
| K59L2648FF | +5 | +5 | -12 | -32 |
| K59L2649FF | +3,5 | +3,5 | -10 | -30 |
| K59L2650FF | +5 | +5 | -12 | -32 |
| K59L2658FF | +5 | +5 | -9 | -27 |
| K59L2659FF | +5 | +5 | -10 | -30 |
| K59L2660FF | +5 | +5 | -10 | -30 |
| K59L2666FF | +3,5 | +3,5 | -14 | -34 |
| K59L2667FF | +5 | +5 | -3,5 | -24 |
| K59L2668FF | +5 | +5 | -10 | -30 |
| K59L2672FF | +5 | +5 | -9 | -27 |
| K59L2673FF | +5 | +5 | -10 | -30 |
| K59L2674FF | +5 | +5 | -10 | -30 |
| K59L2675FF | +5 | +5 | -12 | -32 |
| K59L2676FF | +5 | +5 | -3,5 | -24 |
| K59L2678FF | +5 | +5 | -10 | -30 |
| K59L2679FF | +5 | +5 | -12 | -32 |
| K59L4063 | +4 | +4 | -13 | -30 |
| K59L6037FF | +4,5 | +4,5 | -12 | -22 |
| K59L6052FF | +4 | +4 | -12 | -25 |
| K59L—-FF | +5 | +5 | -10 | -30 |
| K59P1733 | +4 | +4 | -5 | -15 |
| K59P1734 | +6 | +6 | -11 | -22 |
| K59P1754 | +7 | +7 | -4 | -18 |
| K59P1771 | +3 | +3 | -16 | -30 |
Добавить комментарий
Схема реле с контролем температуры
простая схема реле с контролем температуры, которая может включаться и выключаться в зависимости от температуры на датчике температуры.
Это означает, что когда температура на его датчике температуры поднимается выше установленного порогового значения, реле включается, а когда температура падает ниже порогового значения, реле выключается.
Таким образом, любая нагрузка, подключенная к контактам реле, также включается/выключается в зависимости от уровня температуры датчика.
Использование термистора
Ясно, что для работы этой схемы реле температуры необходим электронный датчик, характеристики которого изменяются в зависимости от температуры.
Вы найдете несколько основных типов компонентов, обладающих идеальными свойствами измерения температуры: полупроводниковые переходы и термисторы.
Для этой схемы мы решили использовать термистор.
Термисторы представляют собой эксклюзивные разновидности резисторов, изготовленных из оксидов тяжелых металлов и обладающих весьма разнообразными свойствами «сопротивление в зависимости от температуры».
Описание схемы
На следующем рисунке показана наша простая схема релейного выключателя с регулируемой температурой, которая, несмотря на простоту использования, способна обеспечивать точные и надежные результаты в широком диапазоне температур.
Предустановка RV1 позволяет установить рабочую температуру и настраивается, чтобы убедиться, что ниже предпочтительной точки отсечки напряжение на базе Q2 достаточно, чтобы позволить ему находиться во включенном состоянии.
По мере увеличения температуры термистора, напряжение вокруг базы Q1, которое извлекается из сети резистивного делителя, состоящей из R1, R2, RV1 и Th2, начинает падать, что в конечном итоге позволяет Q1 выключиться. В тот момент, когда Q1 выключается, напряжение на базе Q2 возрастает, и реле включается.
Диод D1 обеспечивает температурную компенсацию для пары транзисторов, а C1 выполняет функцию защиты реле от обратной ЭДС. Как показано на диаграмме, диапазон температур контура может составлять от 35 до 100 градусов по Цельсию.
Пока реле находится в неактивном состоянии, ток, потребляемый цепью, очень мал и составляет от 2 до 3 мА. Следовательно, схема может питаться либо от аккумуляторных батарей, либо от крошечных источников питания постоянного тока.
Строительство
Простая схема, описанная здесь, может быть построена на крошечной печатной плате. При построении схема должна быть дважды проверена на правильность расположения диодов, транзисторов и конденсаторов и только после этого должна быть включена.
Термисторы не имеют встроенной полярности, поэтому их можно подключать, не беспокоясь о направлении.
Как настроить
Чтобы настроить схему, отрегулируйте предустановку RV1 примерно посередине, а затем слегка нагрейте термистор, используя какой-либо внешний источник тепла, например, вы можете взять лампочку или паяльник в непосредственной близости от термистора.
В течение нескольких секунд вы должны обнаружить, что реле щелкает ВКЛ, и любое устройство, подключенное к контактам реле, должно быть включено.
Далее, как только источник тепла удаляется от термистора, термистор начинает остывать, пока его температура не упадет ниже точки срабатывания, и реле не выключится, отключив подключенную нагрузку.
Применение
Релейный выход этой релейной цепи с регулируемой температурой может быть подключен либо к сигнальному устройству, либо к любой системе отопления или охлаждения.
Например, схема может использоваться для включения охлаждающего вентилятора, как только будет обнаружено, что температура превышает верхний порог. Он может использоваться для охлаждения радиаторов или для охлаждения полупроводниковых устройств в инверторах.
Выбирая подходящее место для датчика температуры, старайтесь не размещать его в ситуации, когда он может подвергаться воздействию внешних теплоносителей.
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете задать их через комментарии, я буду очень рад помочь!
Цепь регулятора температуры: что заставляет ее тикать?
Приложения управления предлагают множество идей для проектов.
Но, по правде говоря, с помощью правильной схемы можно управлять различными устройствами и приборами. Итак, возможно, вам нужен ответ на вопрос: что я могу сделать со схемой регулятора температуры?
Терморегулятор может делать многое, помимо включения и выключения термостата.
К счастью, эта статья расскажет вам, как построить схему контроля температуры и что с ней делать.
Начнем!
Что такое устройство контроля температуры?Как следует из названия, устройства контроля температуры могут управлять нагревателями или другими устройствами в зависимости от температуры при воздействии холода или тепла.
Вы можете установить пороговое значение температуры и настроить контроллер температуры на отключение или включение любого подключенного к нему устройства.
Кроме того, эти устройства обеспечивают точный и точный контроль температуры при работе в различных промышленных, бытовых и даже медицинских целях.
Например, устройство контроля температуры идеально подойдет для чувствительных к температуре устройств, таких как инкубаторы.
Реле контроля температуры работает в соответствии с установленным значением (порог температуры). Интересно, что он делает это, измеряя условия окружающей среды или устройства в комнате и сравнивая их с температурным порогом.
Затем контроллер температуры использует разницу между двумя значениями для определения действия, которое необходимо предпринять. В конце концов, он решит, нуждается ли устройство в нагреве или охлаждении.
Когда устройство завершает свои расчеты, оно отправляет выходной сигнал мощности. Этот выходной сигнал выполняет необходимые изменения. Кроме того, конечный элемент управления (нагреватель, вентилятор или другие устройства) принимает сигнал и охлаждает или нагревает подключенное устройство.
Представьте себе духовку с нагревателем, термопарой и контроллером, чтобы лучше понять, как она работает. Контроллер измеряет температуру термопары духовки и сравнивает ее с установленным порогом.
Кроме того, контроллер рассчитывает, как долго нагреватель будет продолжать работать, чтобы поддерживать условия окружающей среды в духовке.
Цепь контроля температурыВы можете построить различные системы контроля температуры, такие как:
- Схема реле температуры
- 555 схема контроллера температуры 0 Вентилятор постоянного тока с регулируемой температурой
Теперь давайте рассмотрим, как сделать эти схемы и как они работают.
Цепь реле контроля температурыВо-первых, у нас есть схема контроля температуры, которую легко обойти. Это один из самых простых температурных контуров, но это не делает его менее эффективным. Короче говоря, это довольно практично для приложений автоматического контроля температуры.
Этот регулятор температуры управляет реле, подключенным к контуру. Для этой задачи используется однокристальный датчик температуры LM35DZ.
Когда температура пересекает настройки температуры, реле начинает работать.
Но, если температура опускается ниже точки, реле перестает работать.
- LM35DZ (IC1)
- TL431 (IC2)
- LM358 (1C3)
- D1-2: 1N414 8 Диод (2)
- D3-4: 1N400X Диод (2)
- Стабилитрон Диод (13 В, 400 МВт)
- ПНП Транзистор (Q1)
- Тримник Pot Preset: 2,2K температурный порог
- Резисторы 1-6 (10K, 4,7 м, 1,2K, 1K, 1K и 33 Ом)
- C1- Ceramic, 1K, 1K и 33 Ом) или майларовый конденсатор (0,1 мкФ)
- C2- Электролитический конденсатор (470 мкФ или 680 мкФ)
- Маленькое реле
Датчик температуры LM35DZ является центральным элементом этой схемы. Он работает со шкалой Цельсия и использует преобразование градусов в вольты для обеспечения точного контроля.
Кроме того, LM35DZ изменяет свое выходное напряжение питания в соответствии с измеренной температурой. Кроме того, максимальная температура может составлять от нуля градусов (0 В) до 100 градусов Цельсия (1000 мВ).
R3 (резистор) и VR1 (предустановка) этой схемы отвечают за настройку температуры схемы от 0В до 1,62В. Кроме того, операционный усилитель снижает опорное напряжение, чтобы предотвратить перегрузку VR1 и R3.
Затем срабатывает компаратор и сравнивает выходное напряжение LM35DZ с настройками температуры. Он также решает, нужно ли реле включать или выключать.
Реле контроля температуры с ArduinoЭта схема контроля температуры отлично справляется с управлением реле вентиляторов постоянного тока. Самое интересное, что в схеме используется плата Arduino, а не только вентилятор постоянного тока. Таким образом, вы можете переключить вентилятор постоянного тока на лампочку или другие электрические устройства.
Эта схема автоматически включает вентилятор или устройство, когда достигается максимальный предел температуры, и выключает его, когда она падает ниже.
Вот что вам нужно для этого проекта:
- Датчик температуры (LM35)
- Arduino UNO
- 16 x 2 LCD (1)
- Батарея 9 В (1)
- Релейный модуль (1) 9 0111
- Проволочные перемычки
- Вентилятор постоянного тока 9 В/12 В
Ниже приведены необходимые шаги.
Используйте приведенные ниже схемы для подключения всего оборудования:
Релейные соединения
Подключение вентилятора постоянного тока
Шаг второй: Программное время
После настройки вашего оборудования вот эскиз Arduino для программной части:
Теперь у вас есть один цифровой датчик температуры, созданный с помощью Arduino. Но если ваш вентилятор по-прежнему не работает, проверьте соединения GND Arduino и аккумулятора.
Кроме того, если вы ничего не видите на ЖК-дисплее после загрузки кода, измените потенциометр ЖК-дисплея. Затем продолжайте настройку, пока ЖК-дисплей не отреагирует.
Вентилятор постоянного тока с регулируемой температурой В отличие от проекта Arduino, который включает только устройство, эта схема управляет вентилятором постоянного тока для поддержания температуры любого подключенного к нему устройства.
Как и в других проектах, эта схема включает вентилятор, когда температура ядра превышает заданное значение, и выключает его, когда она падает. Он также полностью автоматический.
Вот что вам нужно для этого проекта:
- Термистор (4,7k NTC)
- Компаратор напряжения (IC uA 741)
- Бесщеточный вентилятор постоянного тока 12 В (1)
- VR (500K)
- 1N4007
- T1 (BD140)
- R1 (4,7K)
- R2 (47 Ом)
В схеме используется термистор NTC (отрицательный температурный коэффициент), который снижает сопротивление при повышении температуры. Когда схема нормализуется, вентилятор выключается. Но когда он становится горячее и превышает максимальную температуру, он активирует T1 в цепи.
В этот момент включится вентилятор постоянного тока, чтобы охладить повышающуюся температуру. Когда все вернется в норму, вентилятор автоматически выключится. Кроме того, вы можете использовать электрическую энергию или батареи для питания этой схемы.
Ниже приведены схемы, помогающие построить эту цепь:
Принципиальная схема
555 Цепь регулятора температурыВместе с микросхемой 555 работает термисторный резистивный делитель.
С этой схемой вам не нужно будет регулировать источник питания. Разделительная сеть цепи способна справиться с этой задачей. Кроме того, в сеть входят регулируемый резистор (R3) и термисторы (R4 и R5)
Как это работает
Как и в предыдущем проекте, что-то происходит при повышении или понижении температуры. В этом случае снижение температуры активирует регулируемый нагреватель и временной цикл.
Если внутренняя температура превысит пороговое значение до окончания временного цикла, схема выключит нагреватель. Однако нагреватель останется активным, если он не достигнет максимальной температуры из-за воздействия холода.
Вы можете получить необходимые компоненты и собрать эту схему, следуя приведенным ниже схемам:
Схемы цепей
Последние слова комфорт.
