Схемы самодельных радиолюбительских кв трансиверов.

Показать содержимое по тегу: трансивер. Кликние для увиличения

Ламповый трансивер - это устройство, которые предназначено для передачи сигналов определенной частоты. Как правило, он используется в качестве приемника. Основным элементом трансивера принято считать трансформатор, который соединяется с катушкой индуктивности. Особенность ламповых модификаций заключается в стабильности передачи низкочастотного сигнала.

Дополнительно они отличаются наличием мощных конденсаторов и резисторов. Контроллеры в устройстве устанавливаются самые разнообразные. Для устранения различных помех в системе применяются электромеханические фильтры. На сегодняшний день многие заинтересованы в установке маломощных трансиверов на 50 Вт.

Трансиверы короткой волны (КВ)

Чтобы сделать трансивер КВ своими руками, необходимо использовать трансформатор малой мощности. Дополнительно следует позаботиться об усилителях. Как правило, в этом случае проходимость сигнала значительно увеличится. Чтобы была возможность бороться с помехами, в устройстве устанавливают стабилитроны. Используются чаще всего трансиверы данного типа в телефонных станциях. Некоторые делают КВ трансивер своими руками (ламповый), используя катушку индуктивности, которая должна выдерживать сопротивление максимум 9 Ом. Проверяется прибор всегда по первой фазе. В данном случае контакты необходимо выставить в верхнее положение.

Антенна и блок для трансивера КВ

Антенна для трансивера своими руками делается с применением различных проводников. Дополнительно требуется пара диодов. Пропускная способность антенны проверяется на маломощном передатчике. Еще для устройства требуется такой элемент, как геркон. Он необходим для передачи сигнала на внешнюю обмотку катушки индуктивности.

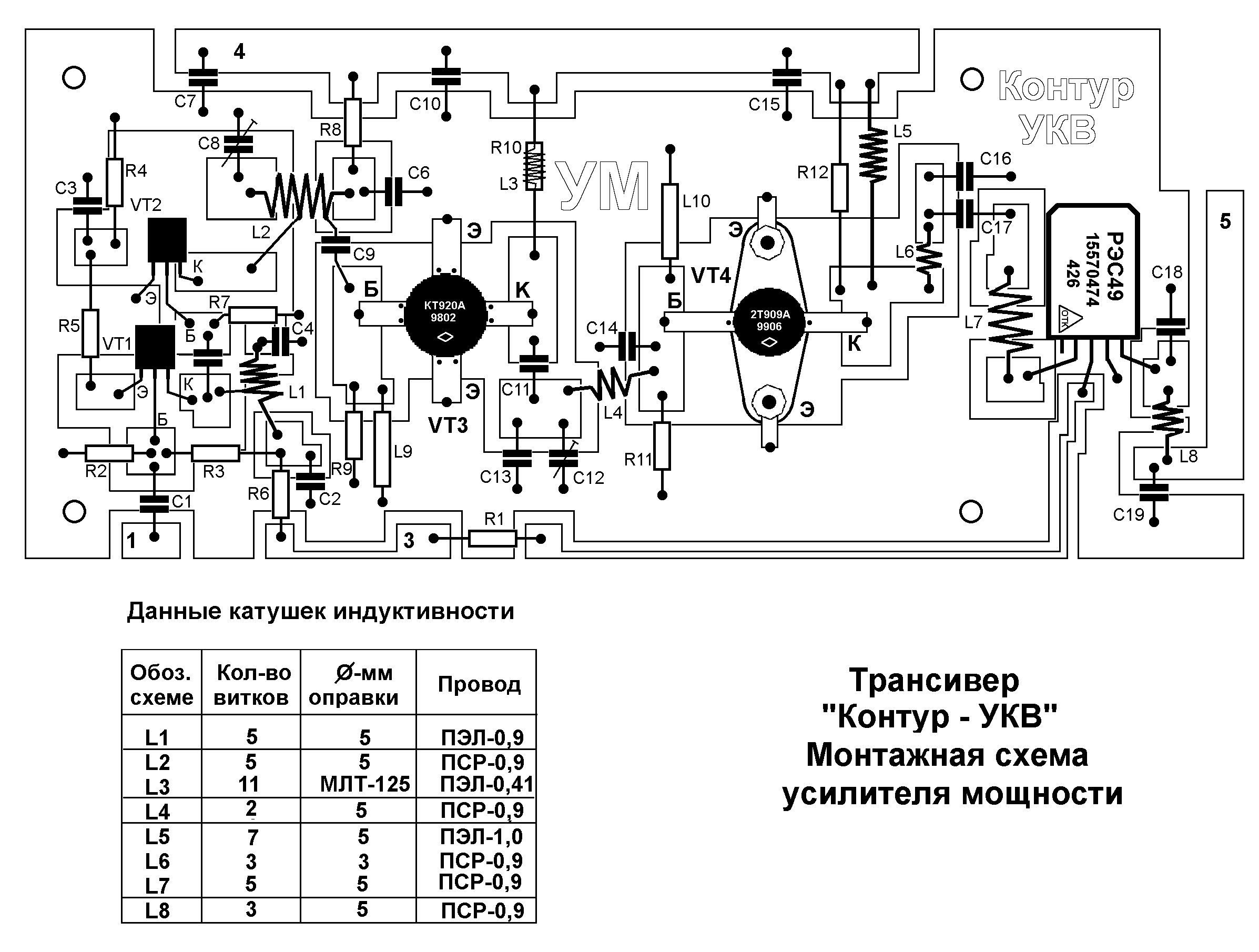

Устройства ультракороткой волны (УКВ)

Сделать УКВ-трансивер своими руками довольно сложно. В данном случае проблема заключается в поиске нужной катушки индуктивности. Работать она обязана на Конденсаторы лучше всего использовать различной емкости. Для смены фазы применяются только контроллеры. Использование многоканальной модификации для трансиверов не целесообразно. Дроссели в системе необходимы с высокой частотой, а для увеличения точности устройства применяются стабилитроны. Устанавливаются они в трансиверах только за трансформатором. Чтобы транзисторы не перегорали, некоторые специалисты советуют припаивать электромеханические фильтры.

Модели трансиверов длинной волны (ДВ)

Сделать длинноволновые ламповые трансиверы своими руками можно только с участием мощных трансформаторов. Контроллер в этом случае должен быть рассчитан на шесть каналов. Смена фазы приемника осуществляется через модулятор, который работает на частоте 50 Гц. Чтобы минимизировать помехи на линии, фильтры используются самые разнообразные. Повысить проводимость сигнала у некоторых получается за счет использования усилителей. Однако в такой ситуации следует позаботиться о наличии емкостных конденсаторов. Транзисторы в системе важно устанавливать за трансформатором. Все это позволит повысить точность устройства.

Особенности устройств средней волны (СВ)

Сделать средневолновые ламповые трансиверы своими руками самостоятельно довольно сложно. Работают указанные приборы на светодиодных индикаторах. Лампочки в системе устанавливаются попарно. Катоды в данном случае важно закреплять непосредственно через конденсаторы. Решить проблему с повышением полярности можно за счет применения дополнительной пары резисторов на выходе.

Для замыкания цепи используется реле. Антенна к микросхеме всегда крепится через катод, а мощность устройства определяется через напряжение в трансформаторе. Встретить чаще всего трансиверы данного типа можно на самолетах. Там управление осуществляется через панель или дистанционно.

Антенна и блок для трансивера СВ

Сделать антенну для трансивера данного типа можно, используя обычную катушку. Внешняя обмотка ее должна соединяться с усилителем на выходе. Проводники в данном случае необходимо припаивать к диоду. Приобрести его в магазине не составит особого труда.

Чтобы сделать блок для трансивера данного типа, используется реле, а также генератор на 50 В. Транзисторы в системе применяются только полевые. Дроссель в системе необходим для соединения с контуром. Проходные конденсаторы в блоках данного типа используются очень редко.

Модификация трансивера УКВ-1

Сделать данный трансивер своими руками на лампах можно с применением трансформатора на 60 В. Светодиоды в схеме задействуются с целью распознавания фазы. Модуляторы в устройстве устанавливаются самые разнообразные. трансивером выдерживается за счет мощного усилителя. В конечном счете сопротивление трансивером обязано восприниматься до 80 Ом.

Чтобы устройство успешно прошло калибровку, важно очень точно настроить положение всех транзисторов. Как правило, замыкающие элементы ставятся в верхнее положение. В данном случае тепловые потери будут минимальными. В последнюю очередь накручивается катушка. Диоды на ключах в системе проверяются перед включением обязательно. Если соединение их будет плохим, то рабочая температура резко может повыситься от 40 до 80 градусов.

Как сделать трансивер УКВ-2?

Чтобы правильно сложить трансивер своими руками, трансформатор необходимо взять на 60 В. Предельную нагрузку он обязан выдерживать на уровне 5 А. Для повышения чувствительности устройства используются только качественные резисторы. Емкость одного конденсатора обязана равняться как минимум 5 пФ. Калибруется устройство в конечном счете через первую фазу. При этом замыкающий механизм сначала выставляется в верхнее положение.

Включать блок питания необходимо, наблюдая за системой индикации. Если предельная частота будет превышать 60 Гц, значит, происходит снижение номинального напряжения. Проводимость сигнала в данном случае можно повысить за счет электромагнитного усилителя. Устанавливается он, как правило, рядом с трансформатором.

Модели КВ с медленной разверткой

Сложить трансивер КВ своими руками не представляет никакой сложности. В первую очередь следует подобрать необходимый трансформатор. Как правило, используются импортные модификации, которые способны выдерживать максимальную нагрузку до 4 А. В этом случае конденсаторы подбираются, исходя из показателя чувствительности устройства. в трансиверах встречаются довольно часто. Однако они не лишены недостатков. Главным образом они связаны с большой погрешностью на выходе.

Происходит это из-за повышения рабочей температуры на внешней обмотке. Чтобы решить эту проблему, транзисторы можно использовать с маркировкой ЛМ4. Показатель проводимости у них довольно хороший. Модуляторы для трансиверов данного типа подходят только на две частоты. Соединение ламп происходит стандартно через дроссель. Чтобы добиться быстрой смены фазы, усилители в системе необходимы только в начале цепи. Для улучшения производительности приемника, антенна подсоединяется через катод.

Многоканальная модификация трансивера

Сделать многоканальный трансивер своими руками можно только при участии высоковольтного трансформатора. Предельную нагрузку он обязан выдерживать до 9 А. В этом случае конденсаторы используются только с емкостью свыше 8 пФ. Повысить чувствительность устройства до 80 кВ практически невозможно, это следует учитывать. Модуляторы в системе применяются на пять каналов. Для смены фазы используются микросхемы класса ППР.

Трансивер СДР прямого преобразования

Чтобы сложить СДР трансивер своими руками, важно использовать конденсаторы с емкостью свыше 6 пФ. Во многом это связано с высокой чувствительностью устройства. Дополнительно указанные конденсаторы помогут при отрицательной полярности в системе.

Для хорошей проводимости сигнала требуются трансформаторы как минимум на 40 В. При этом нагрузку они должны выдерживать около 6 В. Микросхемы, как правило, рассчитаны на четыре фазы. Проверка трансивера начинается сразу с предельной частоты в 4 Гц. Чтобы справляться с электромагнитными помехами, резисторы в устройстве используются полевого типа. Двухсторонние фильтры в трансиверах встречаются довольно редко.

Максимальное напряжение на второй фазе передатчик обязан выдерживать на уровне 30 В.

Для повышения чувствительности устройства применяются переменные усилители. Работают они в трансиверах на пару с резисторами. Для преодоления задействуются стабилизаторы. В цепи анода лампы устанавливаются последовательно через дроссель. В конечном счете в устройстве проверяется замыкающий механизм и система индикации. Делается это по каждой фазе отдельно.

Модели трансиверов с лампами Л2

Собирается простой трансивер своими руками с применением трансформатора на 65 В. Модели с указанными лампами отличаются тем, что проработать способны много лет. Параметр рабочей температуры у них в среднем колеблется в районе 40 градусов. Дополнительно следует учитывать, что соединяться с однофазными микросхемами они не способны. Модулятор в данном случае лучше устанавливать на три канала. Благодаря этому показатель рассеивания будет минимальным.

Дополнительно можно избавиться от проблем с отрицательной полярностью. Конденсаторы для таких трансиверов применяются самые разнообразные. Однако в данной ситуации многое зависит от предельной мощности блока питания. Если рабочий ток на первой фазе превышает 3 А, то минимальный объем конденсатора должен составлять 9 пФ. В результате можно будет рассчитывать на стабильную работу передатчика.

Трансиверы на резисторах МС2

Для того чтобы правильно сложить трансивер своими руками с такими резисторами, важно подобрать хороший стабилизатор. Устанавливается он в устройстве рядом с трансформатором. Резисторы данного типа способны выдерживать максимальную нагрузку около 6 А.

По сравнению с другими трансиверами это довольно много. Однако расплатой за это является повышенная чувствительность устройства. Как следствие, модель способна давать сбои при резком повышении напряжения на трансформатор. Чтобы минимизировать тепловые потери, в устройстве задействуется целая система фильтров. Располагаться они должны перед трансформатором, чтобы сопротивление в конечном счете не превышало 6 Ом. В таком случае показатель рассеивания будет незначительным.

Устройство однополосной модуляции

Собирается трансивер своими руками (схема показана ниже) из трансформатора на 45 В. Модели данного типа чаще всего можно встретить на телефонных станциях. Однополосные модуляторы по своей структуре являются довольно простыми. Переключение по фазе в данном случае осуществляется напрямую через смену положения резистора.

Предельное сопротивление при этом резко не снижается. В результате чувствительность прибора всегда остается в норме. Трансформаторы для таких модуляторов подходят с мощностью не более 50 В. Использовать полевые конденсаторы в системе специалистами не рекомендуется. Гораздо лучше, с точки зрения экспертов, воспользоваться обычными аналогами. Калибровка трансивера осуществляется только на последней фазе.

Модель трансиверов на усилителе РР20

Сделать трансивер своими руками на усилителе данного типа можно с использованием полевых транзисторов. Сигналы передатчик в этом случае будет передавать только коротковолновые. Антенна у таких трансиверов подсоединяется всегда через дроссель. трансформаторы обязаны выдерживать на уровне 55 В. Для хорошей стабилизации тока применяются низкочастотные катушки индуктивности. Для работы с модуляторами они подходят идеально.

Микросхему для трансивера лучше всего подбирать на три фазы. С вышеуказанным усилителем он эксплуатируется хорошо. Проблемы с чувствительностью у аппарата возникают довольно редко. Недостатком данных трансиверов можно смело назвать низкий коэффициент рассеивания.

Трансиверы с антеннами несимметричного питания

Трансиверы данного типа на сегодняшний день встречаются довольно редко. Связано это в большей степени с низкой частотой выходного сигнала. В результате отрицательное сопротивление у них порой достигает 6 Ом. В свою очередь предельная нагрузка на резистор оказывается в районе 4 А.

Чтобы решить проблему с отрицательной полярностью, применяются специальные переключатели. Таким образом, смена фазы происходит очень быстро. Настроить эти приборы можно даже на дистанционное управление. Вышеуказанная антенна на реле устанавливается с маркировкой К9. Дополнительно в трансивере должна быть хорошо продумана система индуктивности.

В некоторых случаях устройство выпускается с дисплеем. Высокочастотные контуры в трансиверах также являются не редкостью. Проблемы с колебаниями в цепи решаются за счет стабилизатора. Устанавливается он в устройстве всегда над трансформатором. Находиться они друг от друга при этом обязаны на безопасном расстоянии. Рабочая температура прибора должна быть в районе 45 градусов.

В противном случае неизбежен перегрев конденсаторов. В конечном счете это приведет к неминуемой их порче. Учитывая все вышесказанное, корпус для трансивера должен хорошо вентилироваться воздухом. Лампы к микросхеме стандартно крепятся через дроссель. В свою очередь реле модулятора должно соединяться с внешней обмоткой.


Рассмотрим 3 лучшие рабочие схемы трансиверов. Первый проект предполагает создание самого простого прибора. По второй схеме можно собрать рабочий КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт. Третья модель - полупроводниково-ламповый трансивер. Давайте разбираться по порядку.

  • Смотрите также 3 рабочие для монтажа своими руками

Простой, самодельный трансивер: схема и монтаж своими руками

Слово трансивер у многих начинающих радиолюбителей ассоциируется со сложнейшим устройством. Но есть схемы, которые имея всего 4 транзистора, способны в телеграфном режиме обеспечить связь на сотни километров.

Изначально представленная ниже принципиальная схема трансивера была рассчитана под высокоомные наушники. Пришлось немного переделать усилитель, чтоб была возможность работать и с низкоомными наушниками 32 Ом.

Принципиальная схема простого трансивера на 80м

Моточные данные контура:

  1. Катушка L2 имеет индуктивность 3.6 мкГ - это 28 витков на оправе 8 мм, с подстроечным сердечником.
  2. Дроссель - стандартный.

Как настроить трансивер?

В особо сложной настройке приёмопередатчик не нуждается. Всё просто и доступно:

Начинаем с УНЧ, подбором резистора R5 устанавливаем на коллекторе транзистора + 2В и проверяем работоспособность усилителя, коснувшись пинцетом входа - в наушниках при этом должен прослушиваться фон.

Затем переходим к настройке кварцевого генератора, убеждаемся, что генерация идет (это можно сделать с помощью частотомера или осциллографа снимая сигнал с эмиттера vt1).

Следующий этап - это настройка трансивера на передачу. Вместо антенны вешаем эквивалент - резистор 50 Ом 1 Вт. Параллельно ему подключаем ВЧ вольтметр, при этом включаем трансивер на передачу (нажатием ключа), начинаем вращать сердечник катушки L2 по показаниям ВЧ вольтметра и добиваемся резонанса.

Вот в принципе и все! Не следует ставить мощный выходной транзистор, с прибавкой мощности появляются всевозможные свисты и возбуждения. Этот транзистор играет две роли - как смеситель при приеме и как усилитель мощности при передаче, так что кт603 здесь за глаза будет.

  • Читайте также, как сделать
И, наконец, фото самой конструкции:


Так как рабочие частоты всего несколько мегагерц, можно применить любые ВЧ транзисторы соответственной структуры.

Печатную плату можно скачать ниже:

Файлы для скачивания:

КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт

Рассмотрим подробно принципиальную схему самодельного коротковолнового трансивера на диапазон частот 28 МГц, с выходной мощностью передатчика 400 милливат.

Принципиальная схема трансивера


Приемник трансивера является обычным сверхрегенеративным детектором. Единственной его особенностью можно считать переменный резистор R11, который облегчает настройку. При желании его можно вынести на лицевую панель трансивера.

Чувствительность приемника повышена за счет применения в усилителе 34 микросхемы К174УН4Б, которая при питании от батареи напряжением 4,5 В развивает мощность 400 мВт.

Цепь громкоговорителя соединена с минусом источника питания, что позволило упростить коммутацию с цепью микрофона и использовать спаренную кнопку, которой в режиме передачи отключаются громкоговоритель и питание приемника, а в режиме приема подключаются микрофон и питание передатчика. На схеме кнопка SA1 показана в положении приема.

  • Схема самодельного
Передатчик собран на двух транзисторах и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Относительно стабильная частота автогенератора позволяет при небольшой мощности передатчика добиться достаточно большого радиуса связи с однотипной радиостанцией.

Детали и конструкция КВ трансивера

В трансивере применены резисторы МЛТ-0,125 и конденсаторы К50-6.

Транзистор VT1 можно заменить на ГТ311Ж, КТ312В, а транзисторы VT2, VT3 - на ГТ308В, П403. Условия замены транзисторов следующие: VT1 должен иметь как можно больший коэффициент усиления на граничной частоте, а транзисторы VT2 и VT3 - иметь одинаковый коэффициент передачи тока.

Контурные катушки L1 и L2 намотаны на каркасах диаметром 5 мм. Они имеют подстроенные сердечники из карбонильного железа диаметром 3,5 мм. Катушки заключены в экраны размером 12x12x17 мм.

Экран катушки L1 соединен с минусом батареи питания, a L2 - с плюсом. Обе катушки намотаны проводом ПЭВ диаметром 0,5 мм и имеют по 10 витков каждая.

При изготовлении катушек L1 и L2 можно использовать контуры от тракта ПЧ телевизоров. Именно такой же каркас длиной 25 мм и диаметром 7,5 мм используется при изготовлении катушек L3 и L4. На плате они располагается горизонтально.

Намотка катушки L3 ведется с шагом 1 мм, катушка имеет 4 + 4 витка провода ПЭВ диаметром 0,5 мм с отводом от середины, расстояние между половинами обмотки - 2,5 мм.

Катушка L4 содержит 4 витка того же провода, мотается виток к витку и расположена между половинами обмотки катушки L3. Дроссели L5 и L6 намотаны на резисторах промышленного изготовления от трактов ПЧ старых телевизоров.

Громкоговоритель можно применить любой с сопротивлением 8 Ом. Подойдут громкоговорители типа 0ДГД-8, 0ДГД-6; 0,25ГДШ-3.

Трансформатор Т1 наматывается на любом малогабаритном магнитопроводе, например, типа ШЗхб, и содержит в первичной обмотке 400 витков провода ПЭВ диаметром 0,23 мм, во вторичной - 200 витков того же провода.

  • Пошаговая сборка
В качестве микрофона используется малогабаритный капсюль ДЭМШ-1а. Антенна - телескопическая, имеет длину 105 мм. В качестве источника питания применяется батарея из четырех элементов типа А316, А336, А343.

Налаживание

Настраивать трансивер необходимо с УЗЧ. Отпаяв резистор R5, в разрыв цепи SA2 подключают миллиамперметр. Ток в режиме покоя не должен превышать 5 мА.

При касании отверткой точки А в громкоговорителе должен появляться шум. Если усилитель самовозбуждается, то сопротивление резистора R4 необходимо повышать до 1,5 кОм, но при этом помнить, что чем выше номинал резистора, тем ниже чувствительность усилителя.

Если шума нет, необходимо перемещать движок резистора R11 из верхнего (по схеме) положения в нижнее. Должен появиться громкий устойчивый шум, что говорит о хорошей работе сверхрегенеративнного детектора.

Дальнейшая настройка приемника производится только после настройки передатчика и заключается в подгонке емкости конденсатора С5 (грубая настройка) и индуктивности L1 (точная настройка) к режиму наилучшего приема сигнала передатчика.

При настройке передатчика необходимо в разрыв цепи «х» включить миллиамперметр и величину сопротивления R6 подобрать такой, чтобы ток в этой цепи был равен 40–50 мА.

Затем надо подключить миллиамперметр с пределом измерения 50 мкА к плюсовой шине передатчика, а другой конец прибора через диод и конденсатор 1(>-20 пФ - к антенне.

Подстройка элементов L3, L4, С17, L2 и С18 ведется до максимального отклонения стрелки прибора. Причем грубо настраивают конденсаторами, а точнее - сердечниками контуров.

Подстрочник катушки L3–L4 должен находиться не далее ±3 мм от среднего положения, так как в крайних его точках может срываться генерация из-за нарушения симметрии плеч транзисторов VT2 и VT3.

Настраивая при выдвинутой антенне L2 и С18 по максимальному отклонению стрелки прибора, необходимо добиться полного согласования антенны и передатчика.

Если при включении передатчика внезапно срывается генерация, то это свидетельствует о неправильной настройке. В таком случае необходимо снова подобрать режимы работы VT2 и VT3, тщательно настроить L2, L3, L4, а если это не поможет, то подобрать транзисторы с более близкими параметрами.

Двухдиапазонный лампово-полупроводниковый трансивер

Этот трансивер можно выполнить на любой диапазон от 1.8 до 10 МГц и увеличить мощность, если сильно надо. Он построен по схеме с «одним преобразованием».

Частота ПЧ = 5,25 МГц. Выбор частоты ПЧ обусловлен тем, что при частоте гетеродина 8,75–9,1 МГц перекрывается сразу два диапазона 3,5 и 14 МГц.

В этой схеме применен самодельный лестничный 7-ми кристальный кварцевый фильтр по схеме, предложенной Kirs Pinelis (YL2PU) в известном трансивере DM2002.

Оба диодных смесителя выполнены по классической схеме с применением трансформаторов с объемным витком связи.

Схема трансивера


Схема разработана на 5 пальчиковых лампах. Она включает регулируемый усилитель высокой и промежуточной частоты, балансный смеситель и гетеродин. Пройдем по схеме по порядку.

В режиме приема сигнал через полосовые фильтры L1–L2 подается на УВЧ, выполненный на лампе 6К13П. Далее он подается на первый смеситель тракта, выполненный по кольцевой схеме. На один из входов смесителя подается сигнал с первого гетеродина. Полученный сигнал промежуточной частоты подается на кварцевый фильтр, через согласующий контур.

Данная схема согласования позволяет несколько уменьшить потери на участке первый смеситель - УПЧ. Затем сигнал ПЧ усиливается в реверсивном усилителе на лампе 6Ж9П. Усиленный сигнал, выделяясь на контуре L5, подается на второй смеситель тракта, выполненный по кольцевой схеме, выполняющий роль детектора SSB сигнала.

НЧ - сигнал выделяется на RC-цепочке и подается на пентодную часть 6Ф12П, выполняющую роль предварительного УНЧ. Триодная часть в режиме приема выполняет роль катодного повторителя для системы АРУ. УМ УНЧ (он же УМ передатчика) выполнен на пентоде 6П15П.

В режиме передачи все каскады приемника реверсируются с помощью реле РЭС-15 с паспортом 004 (лучше применить более надежные реле). Переключение режимов прием/передача осуществляется переключателем PTT.

Особенности подбора компонентов

Дроссели применены обычные Д-0,1.

Трансформаторы ТР1–ТР3 выполнены на ферритовых кольцах 1000НН внешним диаметром 10–12 мм и содержат 15 витков скрученного втрое (для ТР1 и ТР2) провода ПЭЛ-0,2 и вдвое для ТР3.

Звуковой (выходной) трансформатор любой с коэффициентом трансформации от 2,5 кОм до 8 Ом. Силовой трансформатор применен с габаритной мощностью 70 Вт.

Катушки L1–L3 намотаны проводом ПЭЛ-0,25 и содержат по 30 витков. Катушки L4–L5 содержат по 55 витков ПЭЛ-0,1, все катушки связи намотаны проводом ПЭЛШО 0,3 на бумажных гильзах поверх соответствующих контурных катушек, а количество витков выражено на схеме соотношением для каждого случая.

Катушка L6 имеет 60 витков проводом 0,1 (для всех контуров возможно использовать каркасы от контуров ПЧ ламповых телевизоров серии УНТ).

Катушка ГПД применена от приемника Р–326, при самостоятельном изготовлении (что очень трудоемко) выполняется на 18 мм керамическом каркасе проводом ПЭЛ 0,8 15 витков с шагом 0,5 мм. Отводы от 3 и 11 витков с (холодного) конца. Катушка П-контура выполнена на каркасе диаметром 30 мм и имеет 26 витков провода ПЭЛ 0,8, отвод для 14 МГц подбирается экспериментально.

Настройка лампового трансивера

Не рассматривая вопросы настройки самодельных кварцевых фильтров, что рассмотрено во многих публикациях, остальное налаживание схемы достаточно просто. Проверка работоспособности УНЧ возможна как на слух, так и осциллографом. Затем подгоняют частоту кварцевого гетеродина катушкой L6 до требуемой (точка -20 дБ на скате кварцевого фильтра). Затем грубо устанавливаем чувствительность тракта поочередной настройкой контуров ДПФ и ПЧ по максимальному шуму в громкоговорителе. Потом можно точнее настроить контура при приеме сигналов с эфира, либо использовать ГСС.

Далее переходим в режим передачи. Переменным резистором «баланс» устанавливаем минимум напряжения несущей после смесителя (используем осциллограф или милливольтметр). Затем с помощью контрольного приемника регулируем переменный резистор 22 кОм до получения качественной модуляции.

Настройка генератора плавного диапазона

Следует убедиться, что ГПД генерирует высокочастотные колебания. Здесь могут быть полезны частотомер (цифровая шкала) и осциллограф.

Застабилизировав напряжение, питающее генератор плавного диапазона, переходят к его настройке. Ее следует начать с внешнего осмотра ГПД в ходе которого необходимо убедиться, что все конденсаторы применены типа СГМ группы «Г». Это очень важно, так как их нестабильность емкости или температурного коэффициента будет отражаться на общей стабильности частоты генератора.

Требования к качеству контурной катушки ГПД общеизвестны. Это одна из важнейших деталей аппарата. Никаких катушек сомнительного качества здесь применять нельзя! Очень ответственно следует отнестись к подбору конденсаторов, составляющих контур ГПД. Это конденсаторы типа КТ, один - красного или голубого цвета, а другой - синего. Соотношение их емкостей, дающих суммарную емкость в 100 пФ, подбирается с применением способа нагрева монтажа и шасси, о чем будет ниже.

Приступают к укладке границ частот, генерируемых генератором плавного диапазона. В рамках этой работы, добиваются чтобы при полностью введенных пластинах конденсатора переменной емкости (КПЕ), ГПД генерировал частоту примерно 8,75 МГц. Если она окажется ниже, емкость конденсаторов необходимо несколько уменьшить, если выше - увеличить. Первоначально при подборе этой емкости обращают относительное внимание и на соотношение цветов, составляющих ее конденсаторов.

При полностью выведенных пластинах КПЕ (минимальная емкость), ГПД должен генерировать частоту близкую к 9,1 МГц. Частоту ГПД контролируют по частотомеру (цифровой шкале), подключенному к выводу для цифровой шкалы.

Завершив укладку частотного диапазона ГПД, приступают к термокомпенсации этого генератора, заключающейся в подборе соотношения емкостей конденсаторов красного и синего цветов, составляющих емкость контура. Эта работа производится при помощи упоминавшегося ранее частотомера, обеспечивающего точность измерения частоты не хуже 10 Гц. Перед работой с частотомером он должен быть хорошо прогрет.

Включается трансивер и прогревается 10–15 минут. Затем, используя настольную лампу, медленно разогревают детали и шасси ГПД. Причем разогревать лучше не их непосредственно, а участок, несколько удаленный от ГПД, находящийся, примерно, между ГПД и выходной генераторной лампой. При достижении в районе ГПД температуры 50–60 градусов, отмечают в какую сторону ушла частота ГПД. Если увеличилась - температурный коэффициент конденсаторов, составляющих контур, отрицательный и значителен по абсолютной величине. Если уменьшилась - коэффициент или положителен, или отрицателен, но мал по абсолютному значению.

Как уже упоминалось, применены конденсаторы типа КТ с различными зависимостями обратимого изменения емкости при изменении температуры. Конденсаторы с положительным ТКЕ (температурный коэффициент емкости) имеют синий или серый цвет корпуса. Нейтральный ТКЕ у голубых конденсаторов с черной меткой. Голубые конденсаторы с коричневой или красной меткой имеют умеренный отрицательный ТКЕ. И наконец, красный корпус конденсатора свидетельствует о значительном отрицательном ТКЕ.

Дав узлу полностью остыть, заменяют конденсаторы, изменив их температурный коэффициент в нужную сторону, сохранив прежней суммарную емкость. При этом следует постоянно проверять сохранность произведенной ранее укладки частот ГПД.

Эти операции следует повторять до тех пор, пока не будет достигнуто того, что при повышении температуры ГПД на 35–40 градусов будет вызываться сдвиг частоты ГПД не более чем на 1 кГц.

Это означает, что частота трансивера при его прогреве в процессе нормальной работы не будет уходить более чем на 100 Гц за 10–15 минут.

Дополнительную стабильность обеспечит ЦАПЧ примененной ЦШ (Макеевская).

Опорный кварцевый генератор выполнен транзисторе КТ315Г и в комментариях не нуждается. Выполнять его на дополнительной лампе нет смысла.

Описание готового трансивера, печатные платы, фото

Печатная плата трансивера - размер 225 на 215 мм:


Переднюю панель делаем следующим образом:
  1. На прозрачной пленке на лазерном принтере печатаем панельку 1:1.
  2. Затем обезжириваем её и наклеиваем двухсторонний скотч (продается на строительных рынках). Так как ширины скотча не хватает на всю панель, наклеиваем несколько полосок.
  3. Потом снимаем со скотча верхнюю бумагу и клеим нашу пленку. Тщательно разравниваем.
  4. Затем скальпелем вырезаем отверстия под переменные резисторы, кнопки и т. п. Под дисплей вырезать не нужно.
На этом всё!

Вид полупроводниково-лампового трансивера внутри:


Внешний вид трансивера:


Видео о том, как собрать мини-трансивер на двух транзисторах своими руками:

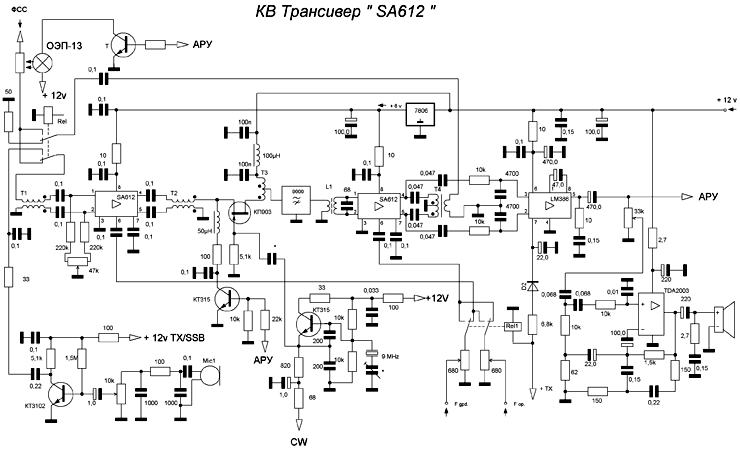

Развитием темы в приемопередающей аппаратуре является схема основного блока трансивера на радиолюбительский диапазон 160 м. Схема представлена на рисунке ниже (кликните по картинке для увеличения).

Устройство представляет собой полноценный трансивер, использующий однополосную модуляцию. Для его практического использования достаточно подключить внешний УНЧ и УМ - усилитель мощности выходного сигнала.

Гетеродин блока работает в диапазоне частот 2300-2500 кГц. На выходе устройства формируется однополосный сигнал диапазона 1800- 2000 кГц (160 м). Для перехода с приема на передачу на реле К1 и К2 подают напряжение 12 В.

Катушки полосовых фильтров помещены в броневых сердечниках СБ-9. Катушки L2, L3, L6 и L7 содержат по 30 витков ПЭВ 0,2 с отводом от 10-го витка (кроме L3, у нее отвод от 15-го витка). Катушка гетеродина L4 намотана на пластмассовом каркасе диаметром 8 мм с подстроенным сердечником СЦР (от контура УПЧИ черно-белого лампового телевизора). Она содержит 40 витков ПЭВ 0,2. Катушки L1 и L5 - дроссели на СБ-9, имеют по 100 витков ПЭВ 0,09.

Назначение выводов микросхемы SA612A:

1,2 - вход УПЧ;
3 - общий;
4 - выход смесителя;
5 - вывод контура гетеродина;
6, 7 - вход тракта AM УВЧ;
8 - выход демодулятора;
9 - вход УНЧ;
10 - блокировка УНЧ;
11 - общий;
12 - выход УНЧ;
13 - питание;
14 - вход демодулятора;
15 - выход УПЧ;
16 - блокировка АРУ (выход УПЧ).

А.Тарасов (UT2FW)
Радиолюбитель. KB и УКВ 10/97

Каких-либо уникальных решений этот узел не имеет, схемотехника - вариации на тему TRX RA3AO и Урал-84М. Главные требования при выборе конструкции - повторяемость, простота при сохранении максимально достижимых характеристик. Использована доступная на сегодняшний день элементная база. Многие решения можно подвергнуть критике - творческий процесс бесконечен, за постоянными переделками и усовершенствованиями сложно увидеть законченный вариант, но нужно было остановиться и изготовить промышленным способом печатные платы.

Изначально трансивер задумывался для работы SSB как основным видом излучения. Для сужения полосы пропускания введен четырехкристальный подчисточный фильтр с регулировкой полосы. Для любителей узкополосного приема можно рекомендовать, как это делается в фирменных TRX, идти на дополнительные затраты по изготовлению или приобретению высококачественных узкополосных кварцевых фильтров. Как правило, самодельный лестничный фильтр из кварцев, наиболее популярных в среде радиолюбителей, имеет недостаточные характеристики для качественного узкополосного приема. Для этих целей нужно делать фильтр по дифференциально-мостовой схеме или использовать кварцы очень высокого качества. Можно купить комплект фирменных фильтров, хотя по стоимости они будут сопоставимы со всеми остальными затратами на трансивер.

Вариант "преобразования вверх" не рассматривался из-за отсутствия достаточно простой и отработанной схемы синтезатора частоты. Этот вариант построения имеет смысл в устройстве с непрерывным перекрытием от 1 до 30 МГц, а для работы в девяти узких любительских диапазонах приемлемую избирательность можно обеспечить более дешевой ПЧ 5...9 МГц.

Многие испытывают проблемы с подавлением несущей не менее чем на 40 дБ при формировании SSB сигнала непосредственно на ПЧ. Мне кажется, что эта проблема больше надумана, нежели она есть на самом деле. Практически во всех дешевых фирменных трансиверах формирование происходит на ПЧ 8...9 МГц. Думаю, вряд ли кто-то услышит неподавленную несущую например в TRX FT840 или TS50. Качество узла формирователя SSB сигнала зависит от грамотности и настойчивости изготовителя. Отличные характеристики можно получить используя простейший модулятор на варикапах, как это сделано в TRX Урал-84. Только не нужно стремиться получать от модулятора уровни, достаточные для раскачки выходного каскада - тогда подавить несущую не удается.

При отработке основной платы использовались элементы, которые можно найти практически на любом радиорынке. Что-то особенное, с позолоченными выводами, с индексом ВП исключалось сразу же. Например, требуемый коэффициент усиления можно получить от двух каскадов на импортных BF980. Но они не всегда бывают в продаже, поэтому использованы отечественные аналоги КП327, хотя они и имеют худшие параметры. В плате отсутствуют какие-либо незаменимые детали. Чувствительность со входа платы, которой можно достичь без тщательной отладки индивидуально каждого каскада - 0,2...0,3 мкВ, при подборе деталей и тщательной настройке - 0,08...0,1 мкВ. Один из трансиверов с такой основной платой и синтезатором, описанным в , имел при отключенном УВЧ чувствительность 0,4 мкВ и двухсигнальную избирательность при подаче двух сигналов с разносом 8 кГц, 95 дБ. Измерения проведены UT5TC. Это не предельные величины, т.к. в трансивере были применены входные полосовые фильтры на каркасах диаметром 6 мм с довольно высоким затуханием и обычные высокочастотные диоды в смесителе. Хотя, как показывает опыт, в трансиверах, которые предназначены для обычной повседневной работы в эфире, не следует гнаться за цифрами динамического диапазона. Значение 80 дБ устраивает большинство радиолюбителей. Применение супердинамичного приемника имеет смысл только в TRX для очных соревнований и при условии, что все участники работают линейными сигналами. Проблемы с помехами от передатчика соседа чаще возникают не от низкого динамического диапазона приемника, а от того, что горе-радиолюбитель, пытаясь всех перекричать, настраивает свой передатчик по принципу - все стрелки вправо до упора.

По наблюдениям US5MIS, который не один год крутил ручки FT840, "Прибоя" и RA3AO, на слух вся эта техника звучит почти одинаково. Но когда были проведены сравнительные измерения по одинаковой методике, то TRX RA3AO реагировал на уровень 1 В по соседнему каналу, "Прибой" - на 0,8 В, а FT840 - на 0,5 В. Но удобство работы, стабильность и сервис взяли свое - оставлен FT840. Описываю все это не для того, чтобы показать какая хорошая у нас самодельная (или полусамодельная, как "Прибой")техника, а для того, чтобы стало ясно, что погоня за динамическим диапазоном имеет смысл до определенного уровня и под конкретные условия. Думаю, что многие счастливые обладатели супердинамичных RA3AO с удовольствием бы обменяли их на "хиленькие" по динамике FT840. Хочу коснуться еще одного стереотипа, распространенного среди наших радиолюбителей. Это убеждение, что синтезатор "шумит". После появления на свет ковельских синтезаторов ни один из моих трансиверов не был с ГПД, только и только синтезатор. Выше я описал чувствительность, достижимую со входа основной платы при использовании в качестве ГПД синтезаторов. О каком шуме может идти речь, когда ни с помощью Г4-102А, ни с Г4-158, ни с Г4-18 не удается измерить предельную чувствительность. Пришлось изготовить отдельный кварцевый генератор, запитать его от батареек, экранировать двойным экраном, и при помощи анттенюатора до 136 дБ оценить чувствительность платы.

Перейдем к описанию собственно основной платы, которая включает в себя:

  • отключаемый УВЧ, обратимый смеситель, пассивный диплексор, согласующий обратимый каскад на полевом транзисторе, основной кварцевый фильтр ;
  • линейку УПЧ, опорный генератор, детектор ;
  • УНЧ и узел АРУ .

Рассмотрим принципиальную схему подробно.

Усилитель высокой частоты (VT5) - с цепью отрицательной обратной связи Х-типа . Возможные параметры такого типа усилителей колеблются в пределах:

  • IР13 - +(21...46)дБм;
  • КРI - -7...+12дБм;
  • Кус - 2...12дБ;
  • Кш -2,2...4,ОдБ.

Проще говоря, УВЧ не перегружается на 40 м даже вечером, когда очень высок уровень помех. Предельная чувствительность такова, что позволяет слышать шум эфира на 28 МГц даже в сельской местности. Один из лучших транзисторов для такого усилителя - КТ939А. В плату был заложен КТ606А как более дешевый и распространенный. Не нужно сильно переживать, что УВЧ ухудшает динамический диапазон RX (снова я о "динамике", грешен, сам когда-то увлекался предельными цифрами). Во-первых, УВЧ - отключаемый, его можно всегда выключить. Во-вторых, включение его обычно требуется только на самых тихих диапазонах во время слабого прохождения, когда все станции слышны с небольшим уровнем, и вряд ли какая-либо из станций перегрузит этот каскад. Ну а в-третьих, "не так страшен черт, как его малюют". Практически во всех промышленных РПУ, например в Р399А, используются УВЧ, причем неотключаемые.

Настройка этого каскада зависит от потребностей пользователя. В зависимости от типа транзистора и его режима можно обеспечить или максимально возможную чувствительность, или минимальное воздействие этого каскада на верхнюю границу динамического диапазона.

О смесителе я писал в предыдущей статье , его схемотехника заимствована из . Основные преимущества этого варианта - обратимость и достаточно большой динамический диапазон (Dбл - до 140 дБ) при небольшом уровне гетеродина. Конечно, по количеству деталей он сложнее и дороже обычно применяемых смесителей. Но не нужно забывать, что этот узел определяет качество работы всего приемника, и экономия на нем бессмысленна.

От тщательности настройки смесителя зависит и то, как приемная часть будет воспринимать эфир, что можно будет там услышать, и то, сколько "мусора" будет выдано на передачу, насколько сложными придется делать полосовые фильтры, чтобы была возможность спокойно работать без Т VI. Часть делителя (D1) пришлось установить непосредственно у смесителя, дабы обеспечить противофазность сигналов на входе плеч VT1, VT2 и VT3, VT4. Это важнейшее требование со стороны гетеродина. Если у вас используется обычный гетеродин, противофазные сигналы нужно формировать другим способом. Здесь же использован вариант простейшей стыковки с ковельским синтезатором.

Применение триггера вызвано еще и тем, что на его выходе сигнал максимально приближен к меандру. При стыковке с обычным ГПД нужно использовать другие микросхемы ЭСЛ, например типов ЛМ, ТЛ и т.д. Главное требование - на входе транзисторных ключей должны быть одинаковые по уровню, но идеально противофазные высокочастотные сигналы. В ключах применены транзисторы КТ368 и КТ363, рекомендованные в . Экспериментов с другими транзисторами не проводилось. Смеситель работоспособен с различными типами диодов. Можно предположить, что наилучшими будут диоды Шотnки. Переход с КД922 на КД512, КД514 сколько-нибудь заметного ухудшения параметров не вызывает (при условии подбора диодов). По-моему, главное преимущество диодов КД922 перед всеми остальными заключается в том, что они поставляются подобранными и упакованными в индивидуальную тару (поэтому перемешивание исключается). С тщательно подобранными КД503 смеситель работает практически так же, как и с КД922.

Очень важна симметричность и качество изготовления трансформатора Т1. Входные сопротивления со входа Т1:
1,9МГц-7500м,
3,5МГц-5600м,
7 МГц-3000м,
10 МГц-4000м,
14МГц-3900м,
18МГц-3000м,
21МГц-1500м,
24МГц-1200м,
28МГц-1300м.

Это нужно учитывать при согласовании с ДПФ. Можно попробовать различные коэффициенты трансформации, для того чтобы входное сопротивление было ближе к 50 Ом, но оказалось проще изменять катушки связи на ДПФ под конкретное сопротивление основной платы. Для согласования с последующими каскадами применен обычный диплексор. На рис. 1 приведены данные диплексора для ПЧ=9 МГц. В принципе, можно этот узел и не устанавливать. Неплохое согласование можно получить за счет подбора режима VT15 КП903, однако применение диплексора позволяет получить максимально возможную чувствительность, и если и не избавиться полностью от пораженных точек, то значительно снизить их уровень. Активный двунаправленный каскад VT15 после смесителя должен иметь минимально возможный коэффициент шума, не ухудшать динамический диапазон смесителя и компенсировать затухание, вносимое смесителем, ДПФами и диплексором. Наиболее распространенный и качественный для этого каскада транзистор - КП903А. Можно применять КП307, КП303, КП302 (с максимальным значением крутизны), КП601. После VT15 сигнал через трансформатор ТЗ поступает на кварцевый фильтр ZQ1. Резистор R26 служит для согласования, он может и не потребоваться. Эту процедуру можно произвести и с помощью R22. В качестве ZQ1 применен лестничный шестикристальный кварцевый фильтр (рис.4). Для сужения полосы пропускания в режиме CW параллельно крайним резонаторам с помощью реле включаются дополнительные конденсаторы. Такой CW фильтр, конечно же, нельзя назвать качественным. Для любителей узкополосного CW требуется применение отдельного кварцевого фильтра.

Почему применен шестикристальный фильтр? Обычно практикуется восемь и даже десять пластин. Но не надо забывать, что этот фильтр используется и на передачу, а для приемлемого качества SSB требуется полоса около 3 кГц. Но для приема в условиях перегруженных любительских диапазонов достаточно полосы 2,2...2,4 кГц. Поэтому был выбран Компромисс: полоса пропускания по уровню -3 дБ - 2,3...2,4 кГц при меньшей прямоугольности. В итоге имеем вполне качественный прием и хороший сигнал на передачу (чего нельзя сказать о сигналах, которые сформированы при помощи восьмикристальных фильтров). Еще одно преимущество перед восьмикристальным фильтром - меньшее затухание в полосе прозрачности. Тем самым обеспечивается достижение предельной чувствительности всего тракта усиления.


Puc.4

Для увеличения затухания вне полосы прозрачности в тракте ПЧ применен подчисточный четырехкристальный фильтр (рис.5). Общее затухание обоих фильтров превышает 100дБ. На рис.4, 5 даны усредненные данные кварцевых лестничных фильтров из пластин в корпусе Б1, которые чаще всего встречаются. Подчисточный фильтр обрезает шумы, вносимые трактом УПЧ, и за счет примененной плавной регулировки полосы пропускания позволяет немного отстраиваться от помех в SSB режиме. Не следует, конечно, на такой вариант плавного изменения полосы пропускания возлагать большие надежды. Во-первых, сужение происходит только с одной стороны ската фильтра, а во-вторых, больше 40 дБ получить от четырехкристального ZQ проблематично. Но усложнение настолько просто и дешево, что отказываться от такого, хотя и небольшого, сервиса нет смысла. Подчисточный фильтр следует рассчитывать на полосу пропускания 2,4 кГц. При плавном сужении полосы варикапами верхний скат приближается к нижнему в зависимости от добротности кварцев до полосы 600...700 Гц. Но за счет невысокой прямоугольности фильтра даже при такой полосе пропускания возможен прием SSB станций. Этот режим часто используется в диапазонах 160, 80 и 40 м. Вместо указанных варикапов можно использовать по несколько включенных параллельно KB 119, KB 139.


Puc.5

Кварцевый фильтр ZQ1 согласуется с трактом УПЧ (рис.2) через резонансный контур L3 с катушкой связи. Если сопротивление фильтра заметно отличается от 300 Ом, требуется подбор числа витков катушки связи. Транзистор VT7 включается при работе на передачу. По второму затвору происходит регулировка выходной мощности трансивера.

Линейка УПЧ собрана на транзисторах КП327. Схемотехника заимствована у RA3AO. На мой взгляд, это один из лучших вариантов построения такого тракта. Здесь можно использовать двухзатворные полевые транзисторы и других типов. Наилучшими оказались BF980. Нашей промышленности не удалось скопировать характеристики этого транзистора, КП327 в сравнении с BF980 хуже и по Кш, и по Кус, хотя Кус транзисторов не имеет решающего значения.

Для VT8 нужно выбрать транзистор с минимальным шумом. Обычно лучшие экземляры попадаются среди КП327А. VT9, VT10, VT11 можно заменить и на КП350. Преимущество КП327 перед КП350 и КП306 - в лучшем значении Кш, устойчивости к статике, и "золотоискатели" на них никак не реагируют, т.к. транзисторы не содержат драгметаллов. Для регулировки усиления использовано свойство насыщения проходных характеристик полевых транзисторов по первому затвору при малом напряжении на втором . Излишнее усиление убирается путем шунтирования контуров ПЧ резисторами R38 и R46.

Не следует увеличивать ВЧ уровни по первым затворам транзисторов, чтобы мгновенное значение напряжения не превышало порог открывания стабилитронов защиты от статики (15 В). В противном случае стабилитроны открываются и блокируют работу АРУ - это касается двух последних каскадов УПЧ. Детектор и опорный генератор, предварительный УНЧ и АРУ - аналогичны .

Транзистор VT13 (рис.3) может использоваться для включения-выключения цепи АРУ и для блокировки АРУ во время передачи, чтобы не искажались показания S-метра, который в этом режиме"показывает выходную мощность передатчика. В качестве VT 13 можно использовать как полевой, так и биполярный транзистор. У биполярного транзистора сопротивление коллектор-эмиттер ниже, поэтому он лучше шунтирует цепь АРУ. Схема усилителя выпрямителя АРУ аналогична . Изменены временные характеристики "быстрой" цепочки, емкость С74 потребовалось увеличить до 0,047...0,1 мкФ.

В качестве оконечного УНЧ использована микросхема К174УН14, в типовом включении полоса пропускания сверху определяется цепочкой С69, R80; коэффициент усиления можно регулировать резистором R81. Выход УНЧ можно нагружать на динамик или через делитель R84, R85 на головные телефоны.

Детали

Катушки L1...L6 намотаны на каркасах диаметром 5 мм, с подстроечным сердечником СЦР-1. L3...L6 содержат по 25...30 витков провода ПЭВО,2. LCB - 3...4 витка у "холодного" конца L3. L9, L10 - дроссели с индуктивностью 50... 100 мкГн. L11 -дроссель 0...30 мкГн. Трансформаторы Т1...ТЗ намотаны проводом ПЭВО,16 на кольцах К 10х6х3 из феррита 1000 нн. Т1 содержит 10 витков скрутки в три провода, Т3 - 9 витков скрутки в два провода, Т2 намотан скруткой из трех проводов: обмотка I - 3 витка, II - 10 витков, III - 10 витков.

Поддавшись стремлению обеспечить "одноплатность" всей конструкции трансивера, решили на основной плате развести и опорный гетеродин. Это, конечно же, усложнило ситуацию с "пораженными точками". Некоторых из них можно было бы избежать совсем, если бы опорный гетеродин был выполнен в отдельном экранированном отсеке. При удачной ПЧ количество точек не превышает 3...5 на все девять диапазонов. Возможно от них избавиться практически совсем, если повозиться с дополнительными заземлениями шины питания микросхемы и металлизации вокруг этого узла.

Настройка платы - типовая, она неоднократно описана в радиолюбительской литературе.

Номиналы элементовR1 и С1 зависят от того, какой узел использован в качестве гетеродина. Если это ковельский синтезатор, R1=470...680м, C может иметь номинал от 68 пФ до 10 нФ. Качество согласования заметно на слух по минимальному количеству "шумовых точек" от синтезатора. Элементы LI, L2, С7, С9 настраивают в резонанс на частоту ПЧ. Резистор R19 может иметь номинал 50...200 Ом.

Качество согласования этого узла определяет общее уменьшение уровня "пораженок" и небольшое увеличение чувствительности. Согласования ZQ1 добиваются резисторами R22, R26, Кф и подбором количества витков LCB. Подчисточный фильтр ZQ2 согласуют резисторами R52 и. R54. Общее усиление тракта ПЧ можно подобрать при помощи R28, R38, R46. Резисторы R39, R47, R53, R60 влияют на Кус и определяют качество работы АРУ покаскадно. Об изготовлении трансформаторов. Были опробованы ферриты проницаемостью 400...2000, диаметр колец - 7...12 мм, скрутка проводов и без скрутки. Вывод - все работает. Главные требования - аккуратность изготовления, отсутствие замыкания обмотки на феррит и обязательная симметрия плеч.

Диоды в смесителе следует подобрать хотя бы по сопротивлению открытого перехода и емкости. Транзисторы VT1, VT2; VT3, VT4 необходимо подобрать как одинаковые комплементарные пары. В эмиттере VT5 номиналы R и С в цепочке не указаны. Они зависят от типа транзистора. Для КТ606 R - в пределах 68... 120 Ом, а С слеует настроить по максимуму усиления на 28 МГц (обычно 1нФ). С помощью R29 можно подобрать ток через транзистор, например по максимальной чувствительности. Транзисторы КП327 припаиваются снизу платы. Сверху платы, со стороны установки деталей, оставлена фольга, отверстия раззенкованы. Катушки закрыты экранами.

По вопросам приобретения печатных плат или настроенных узлов можно обращаться к автору, частота - 3,700 после 23.00 MSK.

Литература:

  1. Радиолюбитель. - 1995. NN11,12.
  2. Радиолюбитель. - 1996. - NN3...5.
  3. Кухарук. Синтезатор частоты// Радиолюбитель. - 1994. -Nl.
  4. Дроздов. Любительские KB трансиверы. - М.: Радио и связь, 1988.
  5. Першин. Трансивер "Урал-84". "30 и 31 выставки радиолюбителей".
  6. Богданович. Радиоприемные устройства с большим динамическим диапазоном. - М.: Радио и связь, 1984.
  7. Мясников. Одноплатный универсальный тракт /Радио. - 1990. - N8.
  8. Тарасов. Узлы KB трансивера// Радиолюбитель.-1995.-NN11,12.
  9. Ред Э. Справочное пособие па высокочастотной схемотехнике. Изд. Мир, 1990.

Принципиальная схема не сложного самодельного трансивера КВ диапазона из широкодоступных деталей.

Схема основного блока

Рис. 1. Принципиальная схема основного блока трансивера РОСА.

Имея в своем распоряжении готовый синтезатор частоты, решил его куда нибудь пристроить, выбор пал на данную схему.

Замечания и исправления

При сборке сразу же обнаружились множественные ошибки на рисунке монтажа деталей сверху. На обозначения на этом рисунке можно не ориентироваться, чтобы не путаться.

Рис. 2. Печатная плата основного блока (вид со стороны деталей).

Монтажная плата со стороны дорожек выполнена почти без ошибок. Обратите внимание: разводка
под транзистор КП903 - неправильная, его нужно развернуть на 360 градусов.

Рис. 3. Печатная плата основного блока трансивера РОСА.

При сборке смотрел на схему, потом на плату и вставлял нужную деталь,так не ошибешься. Простота схемы позволяет без особых заморочек набить плату за день, не спеша.

Если будете использовать электретный микрофон,то из микрофонного усилителя нужно исключить компоненты
С33, С29, C25. Все остальное по схеме - без замечаний.

Детали трансивера

Теперь несколько слов о деталях. В качестве дросселей L2-L5 использовал фабричные серии ДПМ. Первоначально, в первом давно собранном таком же трансивере, в качестве дросселей использовал
ферритовые кольца со следующими размерами:

  • внешний диаметр 7мм,
  • внутренний 4мм,
  • высота 2мм.

На эти ферритовые кольца наматывал 30 витков проводом 0,2мм, лучше всего в шелковой изоляции,
но у меня обычным ПЭВ намотано.

Трансформаторы (кроме Т5) намотаны на кольцах тех же размеров, скрученными вместе тремя и двумя проводами - 12 витков проводом 0,12мм.

В качестве Т5 использовал контур от китайского радиоприемника. Желательно найти контур размерами побольше. Обмотки имеют 12 и 4 витка проводом 0,12мм.

Схема усилителя мощности

Схема оконечного усилителя составлена из двух, не помню каких, схем. Фотография готового усилителя показана на фото.

Рис. 4. Принципиальная схема усилителя мощности для трансивера. (Оригинал фото автора - 200КБ).

Начальный ток покоя оконечных транзисторов устанавливаем в 160ма. Если все собрано правильно то работает сразу без дополнительной наладки.

Рис. 5. Фото готовой платы усилителя мощности (В большом размере - 300КБ).

Ферритовые кольца брал от компьютерного блока питания. К сожалению, нужных размеров ферритовых не нашлось - пришлось использовать эти. Как оказалось с ними тоже работает усилитель вполне удовлетворительно.

Цвет колец - желтый. Грубые измерения мощности этого ШПУ показали:

  • около 20 Ватт на диапазонах 80, 40 метров;
  • около 10 Ватт на 20-ти метровом.

Ничего не поделать, завал АЧХ из-за колец. На другие диапазоны не проверял. Выходной трансформатор Т4 намотан проводом 0,7мм, в количестве 12-ти витков. Трансформатор Т3 - тоже самое, а вот Т1 намотан на кольце 7х4х2 - 12 витков скрученным вместе проводом 0,2мм.

Полосовые фильтры

Полосовые фильтры взяты от трансивера дружба, смотреть фото.

Рис. 6. Полосовые фильтры трансивера.

В качестве телеграфного опорника использовал схемку из трансивера Мясникова - "одноплатный универсальный тракт".

Рис. 7. Принципиальная схема полосовых фильтров.

Синтезатор частоты

Также прикладываю схему синтезатора частоты. Прошивки на него не имею, поскольку достался уже готовый.

Рис. 8. Схема синтезатора частоты (увеличенный рисунок - 160КБ).

Трансивер в сборе

Ну и на остальных фото - то что получилось и как собиралось. Чтобы посмотреть фото в полном размере - кликните по нему.

Рис. 9. Конструкция трансивера в корпусе от DVD (фото 1).

Рис. 10. Конструкция трансивера в корпусе от DVD (фото 2).

Рис. 11. Конструкция трансивера в корпусе от DVD (фото 3).

Рис. 12. Фото готового трансивера в сборе.

Еще два слова по самому трансиверу: не смотря на свою простоту, он имеет очень даже неплохие параметры, на мой взгляд. Работать на нем комфортно.

По всем остальным вопросам пишите на почту dimka.kyznecovrambler.ru

Схема лабораторного трансивера » S-Led.Ru


Это еще одна разработка на тему лабораторных средств радиосвязи. Трансивер работает вместе с лабораторным ГВЧ. Частота настройки равна частоте на выходе ГВЧ. Трансивер передает SSB-сигнал, а принимать может как SSB так и CW. Работа в диапазоне 80 метров, но соответственно перестроив лабораторный ГВЧ и антенный контур можно перейти и на другой радиолюбительский диапазон. Мощность при передаче около 0,5W, чувствительность при приеме около 10 mkV. Аппарат очень прост, легко налаживаемый и построенный на доступной элементной базе.

Схему можно легко модифицировать, - ввести собственный ГПД если нужно мобильное устройство, поднять чувствительность добавлением каскада УВЧ, поднять мощность добавлением каскада или каскадов УМВЧ.

Обычно, для экспериментов с QRP используют аппараты, построенные по простейшим схемам, - приемные тракты прямого преобразования, а передающие с двухполосной модуляцией (DSB). Однако, DSB не так эффективна, как SSB. Здесь передающий тракт построен по простейшей схеме, но излучает он однополосной сигнал (SSB). При этом нет таких сложно настраиваемых и плохо доступ Т1. Величина этого напряжения около 2V (подбирается при налаживании). Частота должна соответствовать частотам диапазона 80 метров. Со вторичной обмотки Т1 напряжение ВЧ поступает на фазовращатель С1-R1 и балансный смеситель на диодах VD1-VD4. Балансировка осуществляется резисторами R2 и R3.

При передаче НЧ напряжение от электретного микрофона М1 поступает через S1.1 на вход низкочастотного усилителя на транзисторах VT2-VT4 с двухтактным выходным каскадом. Нагружен усилитель НЧ низкоомной обмоткой трансформатора Т2. В качестве Т2 здесь используется переходной трансформатора от радиоточки. Можно использовать выходной трансформатор от старого карманного транзисторного приемника с трансформаторным УНЧ. Обмотка 1 - высокоомная, обмотка 2 - низкоомная.

С высокоомной обмотки напряжение 34 поступает на фазовращатель R4-C6-C6 и катушки L1 и L2 служащие для раздела НЧ и ВЧ цепей. На вторичной обмотке Т3 будет SSB сигнал, который теперь усилится каскадом на транзисторе VT5 до мощности около 0.5W и поступит в антенну через согласующий трансформатор Т4 и П-контур C19-L5-С20.

При приеме переключатель S1 в показанном на схеме положении. При этом питание на каскад на транзисторе VT5 не поступает. Антенна работает на прием. С П-контура C19-L5-C20 ВЧ сигнал через С14 поступает на вторичную обмотку трансформатора Т3. Система - диодный балансный смеситель -генератор ВЧ теперь работает как демодулятор. Низкочастотный сигнал выделяется на первичной обмотке трансформатора Т2 и через регулятор громкости R5 поступает на базу транзистора VT1 - предварительного усилителя НЧ. Питание на этот каскад поступает только при приеме через S1.4. Далее НЧ сигнал через S1.1 проходит на УМЗЧ на транзисторах VT2-VT4 и через S1.2 на динамик В1 (динамик от карманного приемника или радиоточки).

Детали. Для трансформаторов Т1, Т3, Т4 используются ферритовые кольца внешним диаметром 10 мм из феррита 400НН (или другого). Намотка трансформаторов Т1 и Т4 ведется сложенным вдвое проводом ПЭВ 0,35. Всего 15 витков. Затем концы разделываются и при помощи омметра или прозвонки находят концы обмоток. Для Т4 начало одной обмотки соединяют с концом другой, так получают точку отвода. Трансформатор Т3 мотают таким же проводом, тоже число витков, но сложенным втрое. В результате получается три обмотки. Первичную обмотку получают соединением конца одной обмотки с началом другой (как трансформатор Т4). Оставшаяся третья обмотка служит вторичной. Мотать трансформаторы нужно равномерно распределяя витки по длине окружности ферритового кольца.

Простые схемы кв трансиверов и печатных плат. Самодельный трансивер. Полосовые фильтры, УВЧ, АТТ

Сегодня пойдет речь о трансивере "Радио-76" а точней о его модернизации, с позволения автора схемы я не стану его так называть, так как от трансивера " Радио-76" там мало чего осталось.

Дело в том что у меня был большой промежуток так сказать творческого кризиса, и я не занимался радио спортом, в связи с переездом из сельской местности в город, и у меня не было возможности установить антенну хотя-бы на один диапазон я отложил свое любимое дело на долгих 7 лет. Но мысли о моем любимом хобби не покидали меня, и я решил собрать себе трансивер, но возникла другая проблема о выборе схемы, и тут выбор упал на трансивер "Реверсивный тракт на биполярных транзисторах по мотивам Р-76" автор которой является Сергей Эдуардович US5MSQ http://us5msq.com.ua

P.S По секрету))) На форуме Сергей Эдуардович активно отвечает на все вопросы которые возникнут в процессе сборки,за что нужно отдать должное, так как не все авторы своих "детище " так активно отвечают особенно на глупые вопросы. Проверенно лично

Ниже я скину текст всех вопрос и ответов автора схемы которые возникали у других радиолюбителей которые собирали данный трансивер. От себя я скажу, если собирать внимательно, вопросов у Вас не должно возникнуть, так как у меня все заработать сразу, не считая моих ошибок в монтаже.

Ниже будут вырезки из постов с форума где радиолюбители обсуждали данный трансивер. Так как нет полного описания данной схемы, буду поступать таким методом.

Характеристики:

  • Общий уровень собственных шумов - порядка 35-45мВ
  • Общий Кус со входа смесителя - примерно 340-350тыс.
  • Приведенный ко входу уровень шума - примерно 0,12мкВ, а чувствительность со входа смесителя при с/шум=10дБ получилась порядка 0,4мкВ

АРУ начинает срабатывать при уровне порядка 4-5мкВ (S5-6), при этом реально держит сигнал минимум до 15мВ (+50дБ).

И так приступим к самой схеме.

В конце статьи будет архив со всеми схемами для скачивания в полном размере.

Рис.1 Схема основной платы с картой напряжений

Добавлю от себя, если соблюдать все напряжения которые указанны на схеме, вопросы по наладке сами по себе исчезнут.

Рис.2 Схема полосовых фильтров с аттенюатором и раскачивающим усилителем на VT1.

Рис.3 Схема ГПД.

Рис. 4 Схема ФНЧ и КСВ-метра.

Вырезка сообщений из форума

US5MSQ: Что касается намоточных данных трансформаторов - возможно применение любых имеющихся у вас ферритовых колец диаметром 7-12 мм и проницаемостью 600-3000, важно обеспечить индуктивность для первого смесителя не менее 50мкГ (порядка 60-80) а для детектора/модулятора не менее 170 (). Просчитать конкретное кол-во витков для вашего колечка можно по стандартным формулам, удобно воспользоваться табличкой, разработанной Ю. Морозовым.

Важно обеспечить идентичность обмоток в самом трансформаторе. Я делал так - отмерял линейкой три одинаковых проводника (16см для Тр1 и Тр2 и 24см для Тр3 и Тр4), зачищал и облуживал концы, спаяв одну сторону в виде иголочки (этой стороной в дальнейшем будем вести намотку), зажимал в тиски и скручивал руками до уровня примерно 3-х скруток на см. Намотку ведем равномерно укладывая витки до полного заполнения - на колечках 2000НН 7х4х2 (для Тр3 и Тр4 склеены по 2) получилось порядка 15-16 витков. Не забываем перед намоткой сгладить острые грани колечек наждаком или надфилем.

Ну и еще один важный момент, по расчету и изготовлению катушек связи. Их наматывают, как правило, поверх середины контурной, поверх края контурной ближе к заземленному концу или, если каркас секционный, в соседней с заземленным концом секции. В этих случаях для более точного отражения коэффициента связи (взаимоиндукции) вводим поправочный коэффициент - для 1-го случая порядка 1-1,05, второго - 1,1-1,2 и третьего -1,3-1,4. Таким образом, если мы намотаем катушку связи с числом витков 1/10 от контурной, реально это будет примерно соответствовать коэффициентам 1/10, 1/11 и 1/13.

US5MSQ: катушки для ПДФ можно выполнять практически на любых имеющихся у вас каркасах, и результаты (основные параметры ПДФ) будут практически одинаковые при достаточно малых потерях, разумеется речь идет о правильно спроектированных, а таких из опубликованных основное большинство.

Причина в том, что относительная ширина современных диапазонов (160,80,40м) достигает 9-10%, а это значит, что нагруженная добротность контуров будет порядка 8-10, а даже самые "левые" катушки имеют конструктивную добротность не менее 40-50, поэтому потери даже в трехконтурных ПДФ как правило не превышают3дБ.

Выбор нами трехконтурных ДПФ обусловлен исключительно желанием получить подавление зеркалки как можно большим, для примера на 80 м диапазоне при ПЧ 500кГц это порядка 38-40дБ (80-100раз), немного конечно, но двухконтурные здесь вообще бесполезны (не более 24-26дБ или всего -то 15-20 раз).

US5MSQ: Настройка ДПФ. Если нет ГКЧ, то ДПФ можно настроить и ГСС (ВЧ генератор) и даже просто по максимуму шумов эфира. Если не уверены, что антенна (или ГСС) согласованная, т.е. имеет выходное сопротивление 50-75 ом, то можно на входе включить штатный аттенюатор -20дБ, что обеспечит согласованный режим по входу ПДФ при любом источнике сигнала. Настраиваем приемник на середину диапазона, подключаем к выходу УНЧ динамик(телефоны) и какой-нибудь индикатор выхода (осциллограф, вольтметр переменного напряжения и т.п.). Регулятор громкости на максимум. В процессе настройки во избежание влияния АРУ регулировкой выхода ГСС или штатной РРУ (при работе с антенной) поддерживаем выходное напряжение порядка 0,3-0,4В. Для получения правильной (оптимальной) АЧХ в этом ДПФ все контуры должны быть настроены в резонанс на середине диапазона. Методик настройки без ГКЧ описано много (в том числе и на этой ветке). Одна из самых простых состоит из двух шагов:

Временно шунтируем резистором 150-220 ом катушку среднего контура и настраиваем первый и третий контура по максимуму сигнала в середине диапазона, убираем шунт
- для настройки в резонанс среднего контура, шунтируем такими же резисторами катушки перового и третьего контуров, убираем шунты.

Вот и все!

US5MSQ : Много крови попил S-метр, в первоначальном варианте это был даже не показометр - из-за большой крутизны управления АРУ стрелка стояла практически неподвижно при изменении сигнала на 70дБ. В Р-76М2 пошли по пути некоторого снижения крутизны управления, но это не на много улучшило ситуацию. Я отказался от уменьшения крутизны, т.к. сейчас работа АРУ мне нравится - можно не переживать и не дергаться к регулятору громкости, даже если рядом включился сосед с «киловаттом».

Было испытано несколько вариантов экспандеров, лучшие результаты (как по линейности, так и простоте схемы и регулировки) показала последняя схема (на Т5) -теперь выставляем только уровень S9(50мкВ) на середину шкалы, при этом шкала достаточна линейна до уровней +40дБ. В принципе немного отражаются и +50, +60дБ, но это практической ценности не представляет.

Показания этого простого S-метра никак не коррелируют с установками РРУ, что позволяет производить сравнительный отсчет уровней (наиболее часто востребованная функция) при любых установках усиления, правда точность будет невелика +- километр. Разумеется, что достаточно точный отсчет абсолютных уровней, как и сравнительный отсчет, будут возможны только при том усилении, при котором проводилась калибровка, в данном случае при Кус мах.

US5MSQ: Для получения хорошей селективности контуров, особенно первого, и устойчивой работы УПЧ индуктивность катушки не может быть любой, тем более чрезмерно (в разы) большей от оптимальной (в нашем случае 100мкГн).

US5MSQ: Рассматриваем последний вариант основной платы. В схеме применена электронная коммутация режимов RX/TX, для чего транзисторы Т11, Т13 включены на общий эмиттерный резистор R39. В режиме приема напряжение питания на микрофонный усилитель не подается, поэтому Т11 закрыт небольшим (порядка 0,28В) запирающим падением напряжения на R39, вызванным протеканием коллекторного тока Т13, величину которого выбираем по следующим соображениям.

Входное сопротивление этого каскада, включенного по схеме с ОБ, равно Rвх[ом]=0.026/I[мА]. Для обеспечения согласования со смесителем/детектором требуемые 50 ом получаются при токе 0,5мА. Кстати, при этом получаются и малые собственные шумы предУНЧ, что тоже немаловажно. При этом напряжение на коллекторе будет порядка 4,7+-0,5В, а на эмиттере Т14 примерно на 0,7В меньше, соответственно 4+-0,5В. При необходимости поточнее подобрать коллекторный ток Т13 можно резистором R47

При переключении в режим ТХ, на микрофонный усилитель подается напряжение +9в TX SSB. Ток эмиттерного повторителя Т11 величиной порядка 9(+-1) мА, протекающий через общий R39, создает на нем падение напряжение 5(+-0,5)В, полностью запирающее Т13, отключая тем самым УНЧ. Естественно при этом напряжения на коллекторе Т13 и эмиттере Т14 будут близки к напряжению питания.

Но вернемся к микрофонному усилителю. При необходимости (большом отклонении) требуемый режим Т11 подбирается резистором R46.напряжение на коллекторе Т12 при этом будет порядка 6,2(+-0,6) В.

Резистор R40 выполняет двойную функцию - увеличивает выходное сопротивление эмиттерного повторителя до требуемых для нормального согласования модулятора 50-60 ом и ослабляет (делит) выходной сигнал МУО (максимальная амплитуда на выходе ограничителя порядка 0,25-0,28В) до уровня 0,15-0,18В, исключающего перегрузку модулятора при любых уровнях с микрофона и положениях движка R45.

US5MSQ: Надо соблюдать определенные правила перед первым включением!

Надо тщательно проверить монтаж на предмет ошибок!

Устанавливаем все регуляторы (РРУ,ГРОМКОСТИ, Уровень ТХ) на максимум, SA1 в положение SSB. Подав напряжение питания, желательно проконтролировать общий ток потребления - он не должен превышать 30мА. Далее проверяем режимы каскадов по постоянному току - на эмиттерах Т3, Т4, Т7, Т8 должно быть порядка +1...1,2В, эмиттере Т13 - порядка +0,26В (при необходимости требуемого добиваемся подбором R47).

Проверяем работу опорника - на правом выводе R50 должно быть переменное напряжение 0,7Вэфф (+-0,03В) частотой 500кГц. Если генерации нет, шунтируем кварц емкостью порядка 10-47нФ и сердечником L4 выставляем частоту генерации порядка 500кГц и убираем шунт - частота должна установиться точно 500кГц (+-50Гц). при сильном отличии величины напряжения, требуемого добиваемся подбором R58 и, возможно, С59. Если генерация не появилась и при шунтировании кварца, надо перебросить накрест выводы обмотки связи L4 и далее по приведенной выше методе.

Признаком нормальной работы детектора является заметное снижение шумов на выходе УНЧ при замыкании левого (по схеме) вывода резистора R50.

Настройку УПЧ тракта можно сделать традиционно с использованием ГСС (если он есть), но можно и своими, штатными, средствами. Для этого сначала настроим генератор CW - переключатель SA1 переводим в положение CW, замыкаем контакты ПЕДАЛЬ и КЛЮЧ. Подстройкой R11 устанавливаем на эмиттерах Т3, Т4, Т7, Т8 порядка +1...1,2В, т.е. пока, на время настройки, ставим усиление УПЧ в режиме ТХ на максимум. Подбором С34 (грубо) и триммером С39 (точно) добиваемся частоты генерации порядка 500,8-501кГц (точнее тональность подбираем под свой вкус (слух)при этом сигнал самоконтроля должен быть слышен в динамике). Уровень сигнала на эмиттере Т10 должен быть 0,7Вэфф+-0,1В -при необходимости подбираем R33. Подключаем осциллограф через высокоомный делитель или конденсатор 10-15пФ к катушки связи L1 и последовательной подстройкой сердечников катушек L2 (это резонанс контролируем по увеличению громкости самоконтроля), L1 и затем триммеров С22,С18 добиваемся максимальных показаний осциллографа. При этих регулировках резонанс должен быть четкий и не на пределе регулировочных элементов -если это не так надо будет поточнее подобрать емкости соответственно С35, С5,С25 и С16.

На этом первичная настройка закончена, можно размыкать контакты ПЕДАЛИ и КЛЮЧа и наслаждаться приемом

US5MSQ: давайте рассмотрим настройку тракта передачи, она довольно проста благодаря примененным схемотехническим решениям.

К выходу подключаем настроенный ПДФ (это важно, т.к. без ПДФ выходной сигнал смесителя представляет собой адскую смесь из остатков ГПД, основной и зеркальной составляющей), нагруженный на 50 Ом. Определяющим является требование получить максимальный уровень полезного сигнала и исключить перегрузку (обеспечить линейный режим) модулятора и смесителя. При напряжении ГПД (опорника) порядка 0,6-0,7 достаточная линейность сохраняется при уровне сигнала не более 200мВ, оптимально порядка 120-150мВ. Для защиты модулятора при любых уровнях с микрофона от перегрузки применен диодный ограничитель D6, D7, ограничивающих амплитуду на эмиттере Т11 уровнем порядка 0,25В, а с учетом R40 на модулятор поступает не более 150мВ. Триммером R45 выставляем требуемый уровень ограничения (или его отсутствия) для конкретного микрофона.

При настройке достаточно движок R45 переместить вверх по схеме, т.е. на максимум усиления и подать на вход модулирующий сигнал порядка 20-50мВ и частотой 1-2кГц (не критично). Подстройкой контуров ПЧ и ЭМФ добиваемся максимума. Оптимальный уровень усиления тракта передачи выставляем триммером R11, добиваясь на нагрузке напряжения порядка 50-60мВ - это обеспечивает оптимальную работу смесителя. Переключаемся в CW и подбором С40 добиваемся на выходе ПДФ порядка 70-80мВ. Вот и вся настройка.

US5MSQ: Что касается режимов работы РРУ/АРУ. Глубина регулировки зависит от того, насколько сильно мы сможет уменьшить ток коллектора транзисторов УПЧ (как минимум до 10-20 мкА), исключив при этом их полное запирание. Т.е. нижний уровень напряжения управления, поступающего на базы транзисторов, для получения максимальной эффективности РРУ/АРУ должен быть зафиксирован на оптимальной для конкретного типа транзисторов величине, за это отвечают диоды D1(РРУ) и D2(АРУ) Для диодов типа 1N4148 при указанных на схеме номиналах 0R1 и R2 это, как правило, обеспечивается. При необходимости режимы можно подстроить - например если происходит полное запирание транзисторов в режиме РРУ, значит маловато падение напряжение на D1 - его можно немного повысить увеличением тока через диод (например, подключив параллельно доп. резистор), если недостаточно, то заменой на более удачный диод.

Если РРУ работает нормально, то в режиме АРУ при необходимости глубину регулировки корректируют подбором R2.

Что касается ГПД, то я его не делал, точней собрал, но из-за размеров моего корпуса, я отказался от него и собрал синтезатор частоты.

Немного видео о работе трансивера, когда он еще был на стадии настройки.

Скачать архив с документацией печатные платы в формате LAY

Разработка UV7QAE.
Синтезатор для КВ (160м, 80м, 40м, 20м, 15м, 10м) трансивера с преобразованием "вниз".

Контроллер STM32F100C8T6B в корпусе LQFP48. Синтез на Si5351a. Экран цветной 1,8" (ST7735), черно белый NOKIA 5510 (эконом вариант).
Энкодер решили не ставить на плату, это позволит применить энкодер любой по размерам так же разместить его в любом месте конструкции.
Можно отказаться вообще от энкодера так как можно управлять частотой кнопками INC и DEC.

Схема рассчитана на подключение оптического энкодера, так что если кто будет повторять ее с мех.энкодером поставьте RC фильтра по входам энкодера.

Печатная плата 85мм х 45мм в формате Sprint-Layout 6 под кнопки размером 6х6мм synthesizer_si5351_buttons_6x6M.lay

Для увеличения схемы, кликните левой клавишей мышки. Или просто скачать

Выход CLK0 - частота VFO.
Выход CLK1 - частота SSB BFO.
Выход CLK2 - частота CW BFO + CW TONE.
Можно установить реверс частот при передачи в "SYSTEM MENU" опция "TX REVERSE".
Опция "TX REVERSE" = ON,

OUTPUT RX TX
CLK0 VFO SSB BFO
CLK1 SSB BFO VFO
CLK2 CW BFO CW BFO

Кнопки.
Up, Dn - Вверх, вниз по диапазонам, меню.
Mode - Смена LSB, USB, CW в рабочем режиме, в меню для быстрого ввода частоты.
Menu - вход/выход в меню.
Выбор функций кнопок в "SYSTEM MENU" опция "BUTTON MODE".
VFO, Step - Переключение VFO A/B, Шаг перестройки частоты. В меню изменяет значения.
Или.
Inc(+), Dec(-) - перестройка по частоте в рабочем режиме. В меню изменяет значения.

Вход в "USER MENU" короткое нажатие кнопки Menu.

Вход в "SYSTEM MENU" нажатие и удержание кнопки Menu больше 1сек.

USER MENU.

SYSTEM MENU.

01.BUTTON MODE VFO/Step or Frequency Функции кнопок
02.ENC. REVERSED YES/NO Реверс энкодера
03.ADC PRESCALER 4-12 Входной делитель напряжения 4 - 12
04.TX REVERSE ON/OFF Реверс частот на выходах VFO и BFO при передаче.
05.OUTPUT CURRENT 2mA - 8mA Регулировка выходного напряжения CLK0, CLK1, CLK2 установкой тока выходов.
06.BANDWIDTH SSB 1000Hz - 10 000Hz Полоса пропускания фильтра SSB.
07.BANDWIDTH CW 100Hz - 1000Hz Полоса пропускания фильтра CW.
08.VFO MODE FREQ+IF,FREQ,FREQx2,FREQx4 CLK0=VFO+BFO, CLK0=VFO, CLK0=(VFOx2), CLK0=(VFOx4)
09.FREQ. BFO LSB 100kHz - 100mHz Частота ПЧ НБП.
10.FREQ. BFO USB 100kHz - 100mHz Частота ПЧ ВБП.
11.FREQ. BFO CW 100kHz - 100mHz Частота ПЧ CW.
12.FREQ. SI XTAL 100kHz - 100mHz Тактовая частота Si5351a (коррекция).
13.BANDS CODE YES/NO Формировать на выводах двоичный код управления для дешифратор/мультиплексор.
14.BINARY CODE YES/NO Двоичный код для дешифратора иначе код для мультиплексора FST3253.
15.S-METER 1 0mV - 3300mV Калибровка S Метра.
16.S-METER 9 0mV - 3300mV Калибровка S Метра.
17.S-METER +60 0mV - 3300mV Калибровка S Метра.
18.RANGE 1-30 MHz YES/NO Сплошной диапазон 1 - 30 МГц. WARC 30М, 16М, 12М.
19.BAND WARC ON/OFF Только в режиме RANGE 1-30MHz = YES
20.BAND 160M ON/OFF Выбор работающих
21.BAND 80M ON/OFF Выбор работающих диапазонов трансивера (приемника)
22.BAND 40M ON/OFF Выбор работающих диапазонов трансивера (приемника)
23.BAND 20M ON/OFF Выбор работающих диапазонов трансивера (приемника)
24.BAND 15M ON/OFF Выбор работающих диапазонов трансивера (приемника)
25.BAND 10M ON/OFF Выбор работающих диапазонов трансивера (приемника)
26.LSB MODE ON/OFF
27.USB MODE ON/OFF Выбор модуляции трансивера (приемника)
28.CW MODE ON/OFF Выбор модуляции трансивера (приемника)
29.LOW POWER OFF ON/OFF Авто выключение, сохранение текущих данных.
30.LOW VOLTAGE 5.0V - 14.0V Порог напряжения авто выключения.
31.STATUS RCC RCC HSI/RCC HSE Источники тактирования, Внутренний/Кварц.

Для управления дешифратором/мультиплексором используются выводы BAND 160, BAND 80, BAND 40, BAND 20 (смотрим схему).

Управляющие выходы.
Pin BAND 160 = DATA1/A
Pin BAND 80 = DATA2/B
Pin BAND 40 = DATA4/C
Pin BAND 20 = DATA8/D

Двоичный код для дешифратора.

BANDS Pin BAND 160 Pin BAND 80 Pin BAND 40 Pin BAND 20
01.BAND 160M 0 0 0 0
02.BAND 80M 1 0 0 0
03.BAND 40M 0 1 0 0
04.BAND 30M 1 1 0 0
05.BAND 20M 0 0 1 0
06.BAND 16M 1 0 1 0
07.BAND 15M 0 1 1 0
08.BAND 12M 1 1 1 0
09.BAND 10M 0 0 0 1

Прошивка

Источник: https://ut5qbc.blogspot.com

Представляю Вашему вниманию усилитель мощности для КВ трансивера на полевых транзисторах IRF510.

При входной мощности порядка 1 ватта, на выходе легко получается 100-150 ватт.

сразу прошу извинения за качество схемы.

Усилитель двухкаскадный. Оба каскада выполнены на популярных и дешёвых ключевых мосфетах,что выгодно отличает данную конструкцию от многих других.Первый каскад - однотактный. Согласование по входу с источником сигнала 50 Ом достигнуто не самым лучшим, но простым способом - применением на входе резистора R4 номиналом 51 Ом. Нагрузкой каскада является первичная обмотка междукаскадного согласующего трансформатора. Каскад охвачен цепью отрицательной обратной связи для выравнивания частотной характеристики. L1, входящая в эту цепь, уменьшает ООС в области высших частот и тем самым поднимает усиление. Такую же цель преследует установка C1 параллельно резистору в истоке транзистора. Второй каскад - двухтактный. С целью минимизации гармоник применено раздельное смещение плеч каскада. Каждое плечо также охвачено цепью ООС. Нагрузка каскада - трансформатор Tr3, а согласование и переход на несимметричную нагрузку обеспечивает Tr2. Смещение каждого каскада и соответственно - ток покоя, выставляются раздельно при помощи подстроечных резисторов. Напряжение на эти резисторы подаётся через ключ PTT на транзисторе Т6. Переключение на TX происходит при замыкании точки PTT на землю. Напряжение смещения стабилизировано на уровне 5в интегральным стабилизатором. В целом очень несложная схема с хорошими эксплуатационными характеристиками.

Теперь о деталях. Все транзисторы усилителя - IRF510. Можно применить и другие, но с ними можно ожидать увеличения завала усиления в области частот выше 20Мгц, так как входная и проходная ёмкости транзисторов IRF-510 наиболее низкие из всей линейки ключевых мосфетов. Если удастся найти транзисторы MS-1307, то можно рассчитывать на значительное улучшение работы усилителя в области высших частот. Но вот дорогие они… Индуктивность дросселей Др1 и Др2 некритична - они намотаны на кольцах из феррита 1000НН проводом 0.8 в один слой до заполнения. Всё конденсаторы - smd. Конденсаторы С5,С6 и особенно - С14, С15 должны иметь достаточную реактивную мощность. При необходимости можно применить несколько конденсаторов,включённых в параллель. Для обеспечения качественной работы усилителя необходимо особое внимание уделить изготовлению трансформаторов. Тr3 намотан на кольце из феррита 600НН внешним диаметром 22мм и содержит 2 обмотки по 7 витков. Наматывается в два провода, которые слегка скручиваются. Провод - ПЭЛ-2 0.9.

Тr1 и Tr2 - выполнены по классической конструкции одновиткового ШПТ (aka "бинокль"). Tr1 выполнен на 10 кольцах (2 столба по 5) из феррита 1000НН диаметром 12мм. Обмотки выполнены толстым проводом МГТФ. Первая содержит 5 витков,вторая - 2 витка. Хорошие результаты даёт выполнение обмоток из нескольких включенных в параллель проводов меньшего сечения. Tr2 выполнен с использованием ферритовых трубочек,снятых с сигнальных шнуров мониторов. Внутрь их отверстий плотно вставлены медные трубки,которые и образуют один виток - первичную обмотку. Внутри намотана вторичная обмотка, которая содержит 4 витка и выполнена проводом МГТФ. (7 проводов в параллель). В данной схеме отсутствуют элементы защиты выходного каскада от высокого КСВ, кроме встроенных конструктивных диодов, которые эффективно защищают транзисторы от "мгновенных" перенапряжений на стоках. Защитой от КСВ занимается отдельный узел, построенный на базе КСВ-метра и снижающий питающее напряжение при росте КСВ выше определённого предела. Эта схема - тема отдельной статьи. Резисторы R1-R4,R7-R9,R17,R10,R11 - типа МЛТ-1.R6 - МЛТ-2. R13,R12 - МЛТ-0.5. Остальные - smd 0.25 вт.

Немного о конструктивен:

Доброе время суток! В данной статье буду добавлять частями видео обзора сборки трансивера 60-х годов. Владимир Семяшкин провел огромную работу по конструированию и подробному видео отчете, сборки трансивера 60-х годов.

Что само больше меня поразила, так это качество сборки, и размещению всех узлов в корпусе.

Часть №1

Часть №2

Часть №3

Часть №4

Часть №5

Часть №6

Часть №7

Часть №8

Часть №9

Часть №10

Все потому что это был мой первый трансивер который заработал при первом включение, но потом по обстоятельствам мне пришлось переехать в город и тут уже не было возможности развернуть антенну на 160м. Ну и еще как-то 160 метровый диапазон опустел все начали подыматься выше по частоте. Я уже публиковал данную схему у себя на сайте. А тут речь пойдет о доработках.

Недостатки замеченные при повторении трансивера:

  1. Применение довольно дорогого полевого транзистора в выходном каскаде.
  2. Отсутствие системы АРУ
  3. Плохое подавление несущей (приходится подбирать микросхемы)
  4. Большая задержка при переходе с передачи на прием
  5. Отсутствие Sметра.
  6. Использование в контурах полосовых фильтров чашек СБ
  7. Отсутствие тонального генератора.
Выходной каскад

При повторении трансивера в первую очередь был применен выходной каскад, на широкодоступных транзисторах позволяющий получить выходную мощность порядка 15 ват. При подводимой мощности около 30 ват. Использование транзистора КТ 805А обеспечивает высокую надежность каскада, поскольку напряжение коллектор эмиттер этого транзистора составляет порядка 160 вольт, что позволяет выдерживать при работе обрыв нагрузки, а так же не слишком высокая граничная частота усиления благоприятно сказывается на устойчивости выходного каскада к самовозбуждению. При использовании транзистора КТ805АМ мощность придется несколько понизить.

Транзистор выходного каскада закреплен на задней дюралевой панели корпуса через слюдяную прокладку, транзистор предварительного каскада закреплен непосредственно на шасси, поскольку коллектор заземлен. В процессе испытаний и эксплуатации трансивер работал без согласующего устройства на различные куски провода произвольной длины, вообще без нагрузки, на лампу накаливания 220В 100 ват и выхода транзисторов из строя не наблюдалось.

Схема выходного каскада приведена на рис.1

Дроссель (номинал не указанный на схеме) намотан проводом пэл 0,5-0,7 мм (на ферритовом кольце или на куске феррита число витков 20-25 не критично). Использование транзисторов разной проводимости позволило у простить схему.

Тональный генератор, усилитель АРУ, S-метр и индикатор тока антенны.

Следующее неудобство отсутствие тонального генератора при настройке и отсутствие АРУ при приеме станций привожу схему данного блока (рис.2)

В качестве тонального генератора и усилителя Ару используется схема взятая из трансивера UW3DI- II (легко повторяется и прилично работает. Монтаж этого блока и усилителя мощности производился на пятачках и зависел от места расположения на шасси поскольку аппараты были все маленькие и конструкция шасси сильно отличалась. Прибор показывает силу сигналов в режиме приема и ток в антенне в режиме передачи (при подключении согласующего устройства добиваемся максимума)

Вход усилителя АРУ подключен к выходу микросхемы УНЧ и для того чтобы ручная регулировка УНЧ не влияла на показания S метра, регулятор установлен после усилителя НЧ перед телефонами.

На рис.3 привожу доработанную схему основной платы.

Чертежи доработанных печатных плат приведены на рис. 4

Выход 14 основной платы подключен через контакты педали (тумблер прием передача) и при передаче заземляется.

Плохое подавление несущего сигнала при передаче.

При повторении трансивера наблюдалось плохое подавление несущего сигнала. Причина плохого подавления скрывается в высокой чувствительности микросхем смесителей, что приводит к наводкам и прямому попаданию сигнала гетеродинов, как через емкости монтажа, так и через емкости контактов реле коммутации гетеродинов. Для устранения необходимо ввести дополнительные резисторы, шунтирующие обмотки трансформаторов смесителей основной платы номинал резисторов должен быть одинаковым для обоих смесителей от 100 до 200 ом, что полностью устраняло этот недостаток, при этом обратите внимание на одинаковость ферритовых колец. Желательно брать эти кольца из одного и того же источника (можно использовать чашки от ПЧ контуров транзисторного приемника при этом они должны быть из одного приемника, донышки сточить на наждачном камне, оставить только «юбочки»). Трансформаторы мотаются двумя скрученными между собой проводами марки ПЭЛ (3-5 скруток на 1см) перед намоткой кольцо произолировать фторопластовой или целлофановой лентой. Также эти резисторы являются нагрузкой для обоих гетеродинов и позволяют снизить напряжение на входе смесителя до приемлемого значения. Напряжение 500кГц на балансном модуляторе должно иметь уровень 50-100мВ (подбирается резистором R7), напряжение ГПД 100-150мВ(подбирается изменением номинала конденсатора С54 платы ГПД как правило в сторону уменьшения). При изготовлении желательно установить панельки под микросхемы К174ПС1 поскольку очень часто при покупке попадаются бракованные микросхемы и вам возможно придется подобрать их.

Если балансный модулятор при передаче вообще не балансируется, замените микросхему. Также для более плавной балансировки можно балансировочный резистор составить из 3х резисторов, как правило, внесение этих изменений оказывается вполне достаточно.

Большая задержка при переходе с передачи на прием.

Вызвана медленным разрядом электролитического конденсатора С39 микросхемы УНЧ который при передаче заряжается через резистор R17 и диод до напряжения + 12В, запирающего микросхему УНЧ. Устраняется установкой дополнительного резистора со 2й ножки микросхемы на массу (10*к) что позволит более быстро разряжать конденсатор и переходить на прием.

Часто возбуждается предварительный усилитель выходного каскада.

Причина транзистор КТ603 и дроссель в цепи коллектора. Для устранения замените этот транзистор на КТ 3102 а дроссель резистором 100-150ом.

Довольно большой уровень переменного фона при приеме станций.

Устраняется установкой дополнительных электролитических конденсаторов и дополнительного резистора в цепи питания микрофона.

Использование дефицитных 12в реле на основной плате при наличии напряжения +33в

Применяются более доступные реле на напряжение питания 24-27В, они запитываются от источника питания 33В, через дополнительный резистор 30-500 ом подбирается так, чтобы напряжение на обмотках реле в режиме передачи было равно номинальному напряжению реле.

Использование в контурах полосовых фильтров чашек СБ.

При изготовлении нескольких трансиверов использовались контура на секционированных каркасах от СВ или ДВ контуров транзисторных приемников. Контура были установлены на основную плату их не обязательно экранировать. Обмотка контура равномерно распределена по секциям каркаса, вместо отвода используется дополнительная обмотка связи, (намотана в секцию с заземленным выводом) что позволяет более точно подобрать связь приемного тракта с антенной. Катушки L2 и L3 по 50 витков катушки связи L1* и L4 по 8-10 витков провод ПЭЛ 0,25

Если вы хочите собрать свой первый трансивер! тогда эта схема для Вас мой первый трансивер был .

Основой этого трансивера послужила микросхема SA612. Узлы примененные в трансивере взяты от других аппаратов, так что нового и оригинального здесь ничего нет.

Кликние для увиличения

Для приема и передачи используется принцип "Радио-76" "ТОРС-160" , что сократило количество микросхем. Естественно, каких либо сверх параметров ожидать не приходиться, но "оно" работает, что вполне хватит для начала.

Телеграфная часть взята от трансивера"UT2FW", УНЧ от YES-97, идея АРУ по ПЧ у RW4HDK, да и другие узлы взяты из разных схем как простые и понятные в повторении. Схему самого АРУ можно взять от этих трансиверов.

ОЭП-13 в открытом состоянии имеет сопротивление около 100 ом и на чувствительность практически не влияет (применяют же переменные резисторы в роли аттенюаторов). Можно обойтись по УНЧ одной LM386, но при работе на динамик "маловато будет". Кварцевый фильтр -стандартный 6-ти резонаторный, на 9 мегагерц. В принципе, если трансивер нужен только для SSB, телеграфный гетеродин можно использовать как опорник.

Файл печатной платы в Lay

А.Тарасов (UT2FW)
Радиолюбитель. KB и УКВ 10/97

Каких-либо уникальных решений этот узел не имеет, схемотехника - вариации на тему TRX RA3AO и Урал-84М. Главные требования при выборе конструкции - повторяемость, простота при сохранении максимально достижимых характеристик. Использована доступная на сегодняшний день элементная база. Многие решения можно подвергнуть критике - творческий процесс бесконечен, за постоянными переделками и усовершенствованиями сложно увидеть законченный вариант, но нужно было остановиться и изготовить промышленным способом печатные платы.

Изначально трансивер задумывался для работы SSB как основным видом излучения. Для сужения полосы пропускания введен четырехкристальный подчисточный фильтр с регулировкой полосы. Для любителей узкополосного приема можно рекомендовать, как это делается в фирменных TRX, идти на дополнительные затраты по изготовлению или приобретению высококачественных узкополосных кварцевых фильтров. Как правило, самодельный лестничный фильтр из кварцев, наиболее популярных в среде радиолюбителей, имеет недостаточные характеристики для качественного узкополосного приема. Для этих целей нужно делать фильтр по дифференциально-мостовой схеме или использовать кварцы очень высокого качества. Можно купить комплект фирменных фильтров, хотя по стоимости они будут сопоставимы со всеми остальными затратами на трансивер.

Вариант "преобразования вверх" не рассматривался из-за отсутствия достаточно простой и отработанной схемы синтезатора частоты. Этот вариант построения имеет смысл в устройстве с непрерывным перекрытием от 1 до 30 МГц, а для работы в девяти узких любительских диапазонах приемлемую избирательность можно обеспечить более дешевой ПЧ 5...9 МГц.

Многие испытывают проблемы с подавлением несущей не менее чем на 40 дБ при формировании SSB сигнала непосредственно на ПЧ. Мне кажется, что эта проблема больше надумана, нежели она есть на самом деле. Практически во всех дешевых фирменных трансиверах формирование происходит на ПЧ 8...9 МГц. Думаю, вряд ли кто-то услышит неподавленную несущую например в TRX FT840 или TS50. Качество узла формирователя SSB сигнала зависит от грамотности и настойчивости изготовителя. Отличные характеристики можно получить используя простейший модулятор на варикапах, как это сделано в TRX Урал-84. Только не нужно стремиться получать от модулятора уровни, достаточные для раскачки выходного каскада - тогда подавить несущую не удается.

При отработке основной платы использовались элементы, которые можно найти практически на любом радиорынке. Что-то особенное, с позолоченными выводами, с индексом ВП исключалось сразу же. Например, требуемый коэффициент усиления можно получить от двух каскадов на импортных BF980. Но они не всегда бывают в продаже, поэтому использованы отечественные аналоги КП327, хотя они и имеют худшие параметры. В плате отсутствуют какие-либо незаменимые детали. Чувствительность со входа платы, которой можно достичь без тщательной отладки индивидуально каждого каскада - 0,2...0,3 мкВ, при подборе деталей и тщательной настройке - 0,08...0,1 мкВ. Один из трансиверов с такой основной платой и синтезатором, описанным в , имел при отключенном УВЧ чувствительность 0,4 мкВ и двухсигнальную избирательность при подаче двух сигналов с разносом 8 кГц, 95 дБ. Измерения проведены UT5TC. Это не предельные величины, т.к. в трансивере были применены входные полосовые фильтры на каркасах диаметром 6 мм с довольно высоким затуханием и обычные высокочастотные диоды в смесителе. Хотя, как показывает опыт, в трансиверах, которые предназначены для обычной повседневной работы в эфире, не следует гнаться за цифрами динамического диапазона. Значение 80 дБ устраивает большинство радиолюбителей. Применение супердинамичного приемника имеет смысл только в TRX для очных соревнований и при условии, что все участники работают линейными сигналами. Проблемы с помехами от передатчика соседа чаще возникают не от низкого динамического диапазона приемника, а от того, что горе-радиолюбитель, пытаясь всех перекричать, настраивает свой передатчик по принципу - все стрелки вправо до упора.

По наблюдениям US5MIS, который не один год крутил ручки FT840, "Прибоя" и RA3AO, на слух вся эта техника звучит почти одинаково. Но когда были проведены сравнительные измерения по одинаковой методике, то TRX RA3AO реагировал на уровень 1 В по соседнему каналу, "Прибой" - на 0,8 В, а FT840 - на 0,5 В. Но удобство работы, стабильность и сервис взяли свое - оставлен FT840. Описываю все это не для того, чтобы показать какая хорошая у нас самодельная (или полусамодельная, как "Прибой")техника, а для того, чтобы стало ясно, что погоня за динамическим диапазоном имеет смысл до определенного уровня и под конкретные условия. Думаю, что многие счастливые обладатели супердинамичных RA3AO с удовольствием бы обменяли их на "хиленькие" по динамике FT840. Хочу коснуться еще одного стереотипа, распространенного среди наших радиолюбителей. Это убеждение, что синтезатор "шумит". После появления на свет ковельских синтезаторов ни один из моих трансиверов не был с ГПД, только и только синтезатор. Выше я описал чувствительность, достижимую со входа основной платы при использовании в качестве ГПД синтезаторов. О каком шуме может идти речь, когда ни с помощью Г4-102А, ни с Г4-158, ни с Г4-18 не удается измерить предельную чувствительность. Пришлось изготовить отдельный кварцевый генератор, запитать его от батареек, экранировать двойным экраном, и при помощи анттенюатора до 136 дБ оценить чувствительность платы.

Перейдем к описанию собственно основной платы, которая включает в себя:

  • отключаемый УВЧ, обратимый смеситель, пассивный диплексор, согласующий обратимый каскад на полевом транзисторе, основной кварцевый фильтр ;
  • линейку УПЧ, опорный генератор, детектор ;
  • УНЧ и узел АРУ .

Рассмотрим принципиальную схему подробно.

Усилитель высокой частоты (VT5) - с цепью отрицательной обратной связи Х-типа . Возможные параметры такого типа усилителей колеблются в пределах:

  • IР13 - +(21...46)дБм;
  • КРI - -7...+12дБм;
  • Кус - 2...12дБ;
  • Кш -2,2...4,ОдБ.

Проще говоря, УВЧ не перегружается на 40 м даже вечером, когда очень высок уровень помех. Предельная чувствительность такова, что позволяет слышать шум эфира на 28 МГц даже в сельской местности. Один из лучших транзисторов для такого усилителя - КТ939А. В плату был заложен КТ606А как более дешевый и распространенный. Не нужно сильно переживать, что УВЧ ухудшает динамический диапазон RX (снова я о "динамике", грешен, сам когда-то увлекался предельными цифрами). Во-первых, УВЧ - отключаемый, его можно всегда выключить. Во-вторых, включение его обычно требуется только на самых тихих диапазонах во время слабого прохождения, когда все станции слышны с небольшим уровнем, и вряд ли какая-либо из станций перегрузит этот каскад. Ну а в-третьих, "не так страшен черт, как его малюют". Практически во всех промышленных РПУ, например в Р399А, используются УВЧ, причем неотключаемые.

Настройка этого каскада зависит от потребностей пользователя. В зависимости от типа транзистора и его режима можно обеспечить или максимально возможную чувствительность, или минимальное воздействие этого каскада на верхнюю границу динамического диапазона.

О смесителе я писал в предыдущей статье , его схемотехника заимствована из . Основные преимущества этого варианта - обратимость и достаточно большой динамический диапазон (Dбл - до 140 дБ) при небольшом уровне гетеродина. Конечно, по количеству деталей он сложнее и дороже обычно применяемых смесителей. Но не нужно забывать, что этот узел определяет качество работы всего приемника, и экономия на нем бессмысленна.

От тщательности настройки смесителя зависит и то, как приемная часть будет воспринимать эфир, что можно будет там услышать, и то, сколько "мусора" будет выдано на передачу, насколько сложными придется делать полосовые фильтры, чтобы была возможность спокойно работать без Т VI. Часть делителя (D1) пришлось установить непосредственно у смесителя, дабы обеспечить противофазность сигналов на входе плеч VT1, VT2 и VT3, VT4. Это важнейшее требование со стороны гетеродина. Если у вас используется обычный гетеродин, противофазные сигналы нужно формировать другим способом. Здесь же использован вариант простейшей стыковки с ковельским синтезатором.

Применение триггера вызвано еще и тем, что на его выходе сигнал максимально приближен к меандру. При стыковке с обычным ГПД нужно использовать другие микросхемы ЭСЛ, например типов ЛМ, ТЛ и т.д. Главное требование - на входе транзисторных ключей должны быть одинаковые по уровню, но идеально противофазные высокочастотные сигналы. В ключах применены транзисторы КТ368 и КТ363, рекомендованные в . Экспериментов с другими транзисторами не проводилось. Смеситель работоспособен с различными типами диодов. Можно предположить, что наилучшими будут диоды Шотnки. Переход с КД922 на КД512, КД514 сколько-нибудь заметного ухудшения параметров не вызывает (при условии подбора диодов). По-моему, главное преимущество диодов КД922 перед всеми остальными заключается в том, что они поставляются подобранными и упакованными в индивидуальную тару (поэтому перемешивание исключается). С тщательно подобранными КД503 смеситель работает практически так же, как и с КД922.

Очень важна симметричность и качество изготовления трансформатора Т1. Входные сопротивления со входа Т1:
1,9МГц-7500м,
3,5МГц-5600м,
7 МГц-3000м,
10 МГц-4000м,
14МГц-3900м,
18МГц-3000м,
21МГц-1500м,
24МГц-1200м,
28МГц-1300м.

Это нужно учитывать при согласовании с ДПФ. Можно попробовать различные коэффициенты трансформации, для того чтобы входное сопротивление было ближе к 50 Ом, но оказалось проще изменять катушки связи на ДПФ под конкретное сопротивление основной платы. Для согласования с последующими каскадами применен обычный диплексор. На рис. 1 приведены данные диплексора для ПЧ=9 МГц. В принципе, можно этот узел и не устанавливать. Неплохое согласование можно получить за счет подбора режима VT15 КП903, однако применение диплексора позволяет получить максимально возможную чувствительность, и если и не избавиться полностью от пораженных точек, то значительно снизить их уровень. Активный двунаправленный каскад VT15 после смесителя должен иметь минимально возможный коэффициент шума, не ухудшать динамический диапазон смесителя и компенсировать затухание, вносимое смесителем, ДПФами и диплексором. Наиболее распространенный и качественный для этого каскада транзистор - КП903А. Можно применять КП307, КП303, КП302 (с максимальным значением крутизны), КП601. После VT15 сигнал через трансформатор ТЗ поступает на кварцевый фильтр ZQ1. Резистор R26 служит для согласования, он может и не потребоваться. Эту процедуру можно произвести и с помощью R22. В качестве ZQ1 применен лестничный шестикристальный кварцевый фильтр (рис.4). Для сужения полосы пропускания в режиме CW параллельно крайним резонаторам с помощью реле включаются дополнительные конденсаторы. Такой CW фильтр, конечно же, нельзя назвать качественным. Для любителей узкополосного CW требуется применение отдельного кварцевого фильтра.

Почему применен шестикристальный фильтр? Обычно практикуется восемь и даже десять пластин. Но не надо забывать, что этот фильтр используется и на передачу, а для приемлемого качества SSB требуется полоса около 3 кГц. Но для приема в условиях перегруженных любительских диапазонов достаточно полосы 2,2...2,4 кГц. Поэтому был выбран Компромисс: полоса пропускания по уровню -3 дБ - 2,3...2,4 кГц при меньшей прямоугольности. В итоге имеем вполне качественный прием и хороший сигнал на передачу (чего нельзя сказать о сигналах, которые сформированы при помощи восьмикристальных фильтров). Еще одно преимущество перед восьмикристальным фильтром - меньшее затухание в полосе прозрачности. Тем самым обеспечивается достижение предельной чувствительности всего тракта усиления.


Puc.4

Для увеличения затухания вне полосы прозрачности в тракте ПЧ применен подчисточный четырехкристальный фильтр (рис.5). Общее затухание обоих фильтров превышает 100дБ. На рис.4, 5 даны усредненные данные кварцевых лестничных фильтров из пластин в корпусе Б1, которые чаще всего встречаются. Подчисточный фильтр обрезает шумы, вносимые трактом УПЧ, и за счет примененной плавной регулировки полосы пропускания позволяет немного отстраиваться от помех в SSB режиме. Не следует, конечно, на такой вариант плавного изменения полосы пропускания возлагать большие надежды. Во-первых, сужение происходит только с одной стороны ската фильтра, а во-вторых, больше 40 дБ получить от четырехкристального ZQ проблематично. Но усложнение настолько просто и дешево, что отказываться от такого, хотя и небольшого, сервиса нет смысла. Подчисточный фильтр следует рассчитывать на полосу пропускания 2,4 кГц. При плавном сужении полосы варикапами верхний скат приближается к нижнему в зависимости от добротности кварцев до полосы 600...700 Гц. Но за счет невысокой прямоугольности фильтра даже при такой полосе пропускания возможен прием SSB станций. Этот режим часто используется в диапазонах 160, 80 и 40 м. Вместо указанных варикапов можно использовать по несколько включенных параллельно KB 119, KB 139.


Puc.5

Кварцевый фильтр ZQ1 согласуется с трактом УПЧ (рис.2) через резонансный контур L3 с катушкой связи. Если сопротивление фильтра заметно отличается от 300 Ом, требуется подбор числа витков катушки связи. Транзистор VT7 включается при работе на передачу. По второму затвору происходит регулировка выходной мощности трансивера.

Линейка УПЧ собрана на транзисторах КП327. Схемотехника заимствована у RA3AO. На мой взгляд, это один из лучших вариантов построения такого тракта. Здесь можно использовать двухзатворные полевые транзисторы и других типов. Наилучшими оказались BF980. Нашей промышленности не удалось скопировать характеристики этого транзистора, КП327 в сравнении с BF980 хуже и по Кш, и по Кус, хотя Кус транзисторов не имеет решающего значения.

Для VT8 нужно выбрать транзистор с минимальным шумом. Обычно лучшие экземляры попадаются среди КП327А. VT9, VT10, VT11 можно заменить и на КП350. Преимущество КП327 перед КП350 и КП306 - в лучшем значении Кш, устойчивости к статике, и "золотоискатели" на них никак не реагируют, т.к. транзисторы не содержат драгметаллов. Для регулировки усиления использовано свойство насыщения проходных характеристик полевых транзисторов по первому затвору при малом напряжении на втором . Излишнее усиление убирается путем шунтирования контуров ПЧ резисторами R38 и R46.

Не следует увеличивать ВЧ уровни по первым затворам транзисторов, чтобы мгновенное значение напряжения не превышало порог открывания стабилитронов защиты от статики (15 В). В противном случае стабилитроны открываются и блокируют работу АРУ - это касается двух последних каскадов УПЧ. Детектор и опорный генератор, предварительный УНЧ и АРУ - аналогичны .

Транзистор VT13 (рис.3) может использоваться для включения-выключения цепи АРУ и для блокировки АРУ во время передачи, чтобы не искажались показания S-метра, который в этом режиме"показывает выходную мощность передатчика. В качестве VT 13 можно использовать как полевой, так и биполярный транзистор. У биполярного транзистора сопротивление коллектор-эмиттер ниже, поэтому он лучше шунтирует цепь АРУ. Схема усилителя выпрямителя АРУ аналогична . Изменены временные характеристики "быстрой" цепочки, емкость С74 потребовалось увеличить до 0,047...0,1 мкФ.

В качестве оконечного УНЧ использована микросхема К174УН14, в типовом включении полоса пропускания сверху определяется цепочкой С69, R80; коэффициент усиления можно регулировать резистором R81. Выход УНЧ можно нагружать на динамик или через делитель R84, R85 на головные телефоны.

Детали

Катушки L1...L6 намотаны на каркасах диаметром 5 мм, с подстроечным сердечником СЦР-1. L3...L6 содержат по 25...30 витков провода ПЭВО,2. LCB - 3...4 витка у "холодного" конца L3. L9, L10 - дроссели с индуктивностью 50... 100 мкГн. L11 -дроссель 0...30 мкГн. Трансформаторы Т1...ТЗ намотаны проводом ПЭВО,16 на кольцах К 10х6х3 из феррита 1000 нн. Т1 содержит 10 витков скрутки в три провода, Т3 - 9 витков скрутки в два провода, Т2 намотан скруткой из трех проводов: обмотка I - 3 витка, II - 10 витков, III - 10 витков.

Поддавшись стремлению обеспечить "одноплатность" всей конструкции трансивера, решили на основной плате развести и опорный гетеродин. Это, конечно же, усложнило ситуацию с "пораженными точками". Некоторых из них можно было бы избежать совсем, если бы опорный гетеродин был выполнен в отдельном экранированном отсеке. При удачной ПЧ количество точек не превышает 3...5 на все девять диапазонов. Возможно от них избавиться практически совсем, если повозиться с дополнительными заземлениями шины питания микросхемы и металлизации вокруг этого узла.

Настройка платы - типовая, она неоднократно описана в радиолюбительской литературе.

Номиналы элементовR1 и С1 зависят от того, какой узел использован в качестве гетеродина. Если это ковельский синтезатор, R1=470...680м, C может иметь номинал от 68 пФ до 10 нФ. Качество согласования заметно на слух по минимальному количеству "шумовых точек" от синтезатора. Элементы LI, L2, С7, С9 настраивают в резонанс на частоту ПЧ. Резистор R19 может иметь номинал 50...200 Ом.

Качество согласования этого узла определяет общее уменьшение уровня "пораженок" и небольшое увеличение чувствительности. Согласования ZQ1 добиваются резисторами R22, R26, Кф и подбором количества витков LCB. Подчисточный фильтр ZQ2 согласуют резисторами R52 и. R54. Общее усиление тракта ПЧ можно подобрать при помощи R28, R38, R46. Резисторы R39, R47, R53, R60 влияют на Кус и определяют качество работы АРУ покаскадно. Об изготовлении трансформаторов. Были опробованы ферриты проницаемостью 400...2000, диаметр колец - 7...12 мм, скрутка проводов и без скрутки. Вывод - все работает. Главные требования - аккуратность изготовления, отсутствие замыкания обмотки на феррит и обязательная симметрия плеч.

Диоды в смесителе следует подобрать хотя бы по сопротивлению открытого перехода и емкости. Транзисторы VT1, VT2; VT3, VT4 необходимо подобрать как одинаковые комплементарные пары. В эмиттере VT5 номиналы R и С в цепочке не указаны. Они зависят от типа транзистора. Для КТ606 R - в пределах 68... 120 Ом, а С слеует настроить по максимуму усиления на 28 МГц (обычно 1нФ). С помощью R29 можно подобрать ток через транзистор, например по максимальной чувствительности. Транзисторы КП327 припаиваются снизу платы. Сверху платы, со стороны установки деталей, оставлена фольга, отверстия раззенкованы. Катушки закрыты экранами.

По вопросам приобретения печатных плат или настроенных узлов можно обращаться к автору, частота - 3,700 после 23.00 MSK.

Литература:

  1. Радиолюбитель. - 1995. NN11,12.
  2. Радиолюбитель. - 1996. - NN3...5.
  3. Кухарук. Синтезатор частоты// Радиолюбитель. - 1994. -Nl.
  4. Дроздов. Любительские KB трансиверы. - М.: Радио и связь, 1988.
  5. Першин. Трансивер "Урал-84". "30 и 31 выставки радиолюбителей".
  6. Богданович. Радиоприемные устройства с большим динамическим диапазоном. - М.: Радио и связь, 1984.
  7. Мясников. Одноплатный универсальный тракт /Радио. - 1990. - N8.
  8. Тарасов. Узлы KB трансивера// Радиолюбитель.-1995.-NN11,12.
  9. Ред Э. Справочное пособие па высокочастотной схемотехнике. Изд. Мир, 1990.

Развитием темы в приемопередающей аппаратуре является схема основного блока трансивера на радиолюбительский диапазон 160 м. Схема представлена на рисунке ниже (кликните по картинке для увеличения).

Устройство представляет собой полноценный трансивер, использующий однополосную модуляцию. Для его практического использования достаточно подключить внешний УНЧ и УМ - усилитель мощности выходного сигнала.

Гетеродин блока работает в диапазоне частот 2300-2500 кГц. На выходе устройства формируется однополосный сигнал диапазона 1800- 2000 кГц (160 м). Для перехода с приема на передачу на реле К1 и К2 подают напряжение 12 В.

Катушки полосовых фильтров помещены в броневых сердечниках СБ-9. Катушки L2, L3, L6 и L7 содержат по 30 витков ПЭВ 0,2 с отводом от 10-го витка (кроме L3, у нее отвод от 15-го витка). Катушка гетеродина L4 намотана на пластмассовом каркасе диаметром 8 мм с подстроенным сердечником СЦР (от контура УПЧИ черно-белого лампового телевизора). Она содержит 40 витков ПЭВ 0,2. Катушки L1 и L5 - дроссели на СБ-9, имеют по 100 витков ПЭВ 0,09.

Назначение выводов микросхемы SA612A:

1,2 - вход УПЧ;
3 - общий;
4 - выход смесителя;
5 - вывод контура гетеродина;
6, 7 - вход тракта AM УВЧ;
8 - выход демодулятора;
9 - вход УНЧ;
10 - блокировка УНЧ;
11 - общий;
12 - выход УНЧ;
13 - питание;
14 - вход демодулятора;
15 - выход УПЧ;
16 - блокировка АРУ (выход УПЧ).

Принципиальная схема не сложного самодельного трансивера КВ диапазона из широкодоступных деталей.

Схема основного блока

Рис. 1. Принципиальная схема основного блока трансивера РОСА.

Имея в своем распоряжении готовый синтезатор частоты, решил его куда нибудь пристроить, выбор пал на данную схему.

Замечания и исправления

При сборке сразу же обнаружились множественные ошибки на рисунке монтажа деталей сверху. На обозначения на этом рисунке можно не ориентироваться, чтобы не путаться.

Рис. 2. Печатная плата основного блока (вид со стороны деталей).

Монтажная плата со стороны дорожек выполнена почти без ошибок. Обратите внимание: разводка
под транзистор КП903 - неправильная, его нужно развернуть на 360 градусов.

Рис. 3. Печатная плата основного блока трансивера РОСА.

При сборке смотрел на схему, потом на плату и вставлял нужную деталь,так не ошибешься. Простота схемы позволяет без особых заморочек набить плату за день, не спеша.

Если будете использовать электретный микрофон,то из микрофонного усилителя нужно исключить компоненты
С33, С29, C25. Все остальное по схеме - без замечаний.

Детали трансивера

Теперь несколько слов о деталях. В качестве дросселей L2-L5 использовал фабричные серии ДПМ. Первоначально, в первом давно собранном таком же трансивере, в качестве дросселей использовал
ферритовые кольца со следующими размерами:

  • внешний диаметр 7мм,
  • внутренний 4мм,
  • высота 2мм.

На эти ферритовые кольца наматывал 30 витков проводом 0,2мм, лучше всего в шелковой изоляции,
но у меня обычным ПЭВ намотано.

Трансформаторы (кроме Т5) намотаны на кольцах тех же размеров, скрученными вместе тремя и двумя проводами - 12 витков проводом 0,12мм.

В качестве Т5 использовал контур от китайского радиоприемника. Желательно найти контур размерами побольше. Обмотки имеют 12 и 4 витка проводом 0,12мм.

Схема усилителя мощности

Схема оконечного усилителя составлена из двух, не помню каких, схем. Фотография готового усилителя показана на фото.

Рис. 4. Принципиальная схема усилителя мощности для трансивера. (Оригинал фото автора - 200КБ).

Начальный ток покоя оконечных транзисторов устанавливаем в 160ма. Если все собрано правильно то работает сразу без дополнительной наладки.

Рис. 5. Фото готовой платы усилителя мощности (В большом размере - 300КБ).

Ферритовые кольца брал от компьютерного блока питания. К сожалению, нужных размеров ферритовых не нашлось - пришлось использовать эти. Как оказалось с ними тоже работает усилитель вполне удовлетворительно.

Цвет колец - желтый. Грубые измерения мощности этого ШПУ показали:

  • около 20 Ватт на диапазонах 80, 40 метров;
  • около 10 Ватт на 20-ти метровом.

Ничего не поделать, завал АЧХ из-за колец. На другие диапазоны не проверял. Выходной трансформатор Т4 намотан проводом 0,7мм, в количестве 12-ти витков. Трансформатор Т3 - тоже самое, а вот Т1 намотан на кольце 7х4х2 - 12 витков скрученным вместе проводом 0,2мм.

Полосовые фильтры

Полосовые фильтры взяты от трансивера дружба, смотреть фото.

Рис. 6. Полосовые фильтры трансивера.

В качестве телеграфного опорника использовал схемку из трансивера Мясникова - "одноплатный универсальный тракт".

Рис. 7. Принципиальная схема полосовых фильтров.

Синтезатор частоты

Также прикладываю схему синтезатора частоты. Прошивки на него не имею, поскольку достался уже готовый.

Рис. 8. Схема синтезатора частоты (увеличенный рисунок - 160КБ).

Трансивер в сборе

Ну и на остальных фото - то что получилось и как собиралось. Чтобы посмотреть фото в полном размере - кликните по нему.

Рис. 9. Конструкция трансивера в корпусе от DVD (фото 1).

Рис. 10. Конструкция трансивера в корпусе от DVD (фото 2).

Рис. 11. Конструкция трансивера в корпусе от DVD (фото 3).

Рис. 12. Фото готового трансивера в сборе.

Еще два слова по самому трансиверу: не смотря на свою простоту, он имеет очень даже неплохие параметры, на мой взгляд. Работать на нем комфортно.

По всем остальным вопросам пишите на почту dimka.kyznecovrambler.ru


Рассмотрим 3 лучшие рабочие схемы трансиверов. Первый проект предполагает создание самого простого прибора. По второй схеме можно собрать рабочий КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт. Третья модель - полупроводниково-ламповый трансивер. Давайте разбираться по порядку.

  • Смотрите также 3 рабочие для монтажа своими руками

Простой, самодельный трансивер: схема и монтаж своими руками

Слово трансивер у многих начинающих радиолюбителей ассоциируется со сложнейшим устройством. Но есть схемы, которые имея всего 4 транзистора, способны в телеграфном режиме обеспечить связь на сотни километров.

Изначально представленная ниже принципиальная схема трансивера была рассчитана под высокоомные наушники. Пришлось немного переделать усилитель, чтоб была возможность работать и с низкоомными наушниками 32 Ом.

Принципиальная схема простого трансивера на 80м

Моточные данные контура:

  1. Катушка L2 имеет индуктивность 3.6 мкГ - это 28 витков на оправе 8 мм, с подстроечным сердечником.
  2. Дроссель - стандартный.

Как настроить трансивер?

В особо сложной настройке приёмопередатчик не нуждается. Всё просто и доступно:

Начинаем с УНЧ, подбором резистора R5 устанавливаем на коллекторе транзистора + 2В и проверяем работоспособность усилителя, коснувшись пинцетом входа - в наушниках при этом должен прослушиваться фон.

Затем переходим к настройке кварцевого генератора, убеждаемся, что генерация идет (это можно сделать с помощью частотомера или осциллографа снимая сигнал с эмиттера vt1).

Следующий этап - это настройка трансивера на передачу. Вместо антенны вешаем эквивалент - резистор 50 Ом 1 Вт. Параллельно ему подключаем ВЧ вольтметр, при этом включаем трансивер на передачу (нажатием ключа), начинаем вращать сердечник катушки L2 по показаниям ВЧ вольтметра и добиваемся резонанса.

Вот в принципе и все! Не следует ставить мощный выходной транзистор, с прибавкой мощности появляются всевозможные свисты и возбуждения. Этот транзистор играет две роли - как смеситель при приеме и как усилитель мощности при передаче, так что кт603 здесь за глаза будет.

  • Читайте также, как сделать
И, наконец, фото самой конструкции:


Так как рабочие частоты всего несколько мегагерц, можно применить любые ВЧ транзисторы соответственной структуры.

Печатную плату можно скачать ниже:

Файлы для скачивания:

КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт

Рассмотрим подробно принципиальную схему самодельного коротковолнового трансивера на диапазон частот 28 МГц, с выходной мощностью передатчика 400 милливат.

Принципиальная схема трансивера


Приемник трансивера является обычным сверхрегенеративным детектором. Единственной его особенностью можно считать переменный резистор R11, который облегчает настройку. При желании его можно вынести на лицевую панель трансивера.

Чувствительность приемника повышена за счет применения в усилителе 34 микросхемы К174УН4Б, которая при питании от батареи напряжением 4,5 В развивает мощность 400 мВт.

Цепь громкоговорителя соединена с минусом источника питания, что позволило упростить коммутацию с цепью микрофона и использовать спаренную кнопку, которой в режиме передачи отключаются громкоговоритель и питание приемника, а в режиме приема подключаются микрофон и питание передатчика. На схеме кнопка SA1 показана в положении приема.

  • Схема самодельного
Передатчик собран на двух транзисторах и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Относительно стабильная частота автогенератора позволяет при небольшой мощности передатчика добиться достаточно большого радиуса связи с однотипной радиостанцией.

Детали и конструкция КВ трансивера

В трансивере применены резисторы МЛТ-0,125 и конденсаторы К50-6.

Транзистор VT1 можно заменить на ГТ311Ж, КТ312В, а транзисторы VT2, VT3 - на ГТ308В, П403. Условия замены транзисторов следующие: VT1 должен иметь как можно больший коэффициент усиления на граничной частоте, а транзисторы VT2 и VT3 - иметь одинаковый коэффициент передачи тока.

Контурные катушки L1 и L2 намотаны на каркасах диаметром 5 мм. Они имеют подстроенные сердечники из карбонильного железа диаметром 3,5 мм. Катушки заключены в экраны размером 12x12x17 мм.

Экран катушки L1 соединен с минусом батареи питания, a L2 - с плюсом. Обе катушки намотаны проводом ПЭВ диаметром 0,5 мм и имеют по 10 витков каждая.

При изготовлении катушек L1 и L2 можно использовать контуры от тракта ПЧ телевизоров. Именно такой же каркас длиной 25 мм и диаметром 7,5 мм используется при изготовлении катушек L3 и L4. На плате они располагается горизонтально.

Намотка катушки L3 ведется с шагом 1 мм, катушка имеет 4 + 4 витка провода ПЭВ диаметром 0,5 мм с отводом от середины, расстояние между половинами обмотки - 2,5 мм.

Катушка L4 содержит 4 витка того же провода, мотается виток к витку и расположена между половинами обмотки катушки L3. Дроссели L5 и L6 намотаны на резисторах промышленного изготовления от трактов ПЧ старых телевизоров.

Громкоговоритель можно применить любой с сопротивлением 8 Ом. Подойдут громкоговорители типа 0ДГД-8, 0ДГД-6; 0,25ГДШ-3.

Трансформатор Т1 наматывается на любом малогабаритном магнитопроводе, например, типа ШЗхб, и содержит в первичной обмотке 400 витков провода ПЭВ диаметром 0,23 мм, во вторичной - 200 витков того же провода.

  • Пошаговая сборка
В качестве микрофона используется малогабаритный капсюль ДЭМШ-1а. Антенна - телескопическая, имеет длину 105 мм. В качестве источника питания применяется батарея из четырех элементов типа А316, А336, А343.

Налаживание

Настраивать трансивер необходимо с УЗЧ. Отпаяв резистор R5, в разрыв цепи SA2 подключают миллиамперметр. Ток в режиме покоя не должен превышать 5 мА.

При касании отверткой точки А в громкоговорителе должен появляться шум. Если усилитель самовозбуждается, то сопротивление резистора R4 необходимо повышать до 1,5 кОм, но при этом помнить, что чем выше номинал резистора, тем ниже чувствительность усилителя.

Если шума нет, необходимо перемещать движок резистора R11 из верхнего (по схеме) положения в нижнее. Должен появиться громкий устойчивый шум, что говорит о хорошей работе сверхрегенеративнного детектора.

Дальнейшая настройка приемника производится только после настройки передатчика и заключается в подгонке емкости конденсатора С5 (грубая настройка) и индуктивности L1 (точная настройка) к режиму наилучшего приема сигнала передатчика.

При настройке передатчика необходимо в разрыв цепи «х» включить миллиамперметр и величину сопротивления R6 подобрать такой, чтобы ток в этой цепи был равен 40–50 мА.

Затем надо подключить миллиамперметр с пределом измерения 50 мкА к плюсовой шине передатчика, а другой конец прибора через диод и конденсатор 1(>-20 пФ - к антенне.

Подстройка элементов L3, L4, С17, L2 и С18 ведется до максимального отклонения стрелки прибора. Причем грубо настраивают конденсаторами, а точнее - сердечниками контуров.

Подстрочник катушки L3–L4 должен находиться не далее ±3 мм от среднего положения, так как в крайних его точках может срываться генерация из-за нарушения симметрии плеч транзисторов VT2 и VT3.

Настраивая при выдвинутой антенне L2 и С18 по максимальному отклонению стрелки прибора, необходимо добиться полного согласования антенны и передатчика.

Если при включении передатчика внезапно срывается генерация, то это свидетельствует о неправильной настройке. В таком случае необходимо снова подобрать режимы работы VT2 и VT3, тщательно настроить L2, L3, L4, а если это не поможет, то подобрать транзисторы с более близкими параметрами.

Двухдиапазонный лампово-полупроводниковый трансивер

Этот трансивер можно выполнить на любой диапазон от 1.8 до 10 МГц и увеличить мощность, если сильно надо. Он построен по схеме с «одним преобразованием».

Частота ПЧ = 5,25 МГц. Выбор частоты ПЧ обусловлен тем, что при частоте гетеродина 8,75–9,1 МГц перекрывается сразу два диапазона 3,5 и 14 МГц.

В этой схеме применен самодельный лестничный 7-ми кристальный кварцевый фильтр по схеме, предложенной Kirs Pinelis (YL2PU) в известном трансивере DM2002.

Оба диодных смесителя выполнены по классической схеме с применением трансформаторов с объемным витком связи.

Схема трансивера


Схема разработана на 5 пальчиковых лампах. Она включает регулируемый усилитель высокой и промежуточной частоты, балансный смеситель и гетеродин. Пройдем по схеме по порядку.

В режиме приема сигнал через полосовые фильтры L1–L2 подается на УВЧ, выполненный на лампе 6К13П. Далее он подается на первый смеситель тракта, выполненный по кольцевой схеме. На один из входов смесителя подается сигнал с первого гетеродина. Полученный сигнал промежуточной частоты подается на кварцевый фильтр, через согласующий контур.

Данная схема согласования позволяет несколько уменьшить потери на участке первый смеситель - УПЧ. Затем сигнал ПЧ усиливается в реверсивном усилителе на лампе 6Ж9П. Усиленный сигнал, выделяясь на контуре L5, подается на второй смеситель тракта, выполненный по кольцевой схеме, выполняющий роль детектора SSB сигнала.

НЧ - сигнал выделяется на RC-цепочке и подается на пентодную часть 6Ф12П, выполняющую роль предварительного УНЧ. Триодная часть в режиме приема выполняет роль катодного повторителя для системы АРУ. УМ УНЧ (он же УМ передатчика) выполнен на пентоде 6П15П.

В режиме передачи все каскады приемника реверсируются с помощью реле РЭС-15 с паспортом 004 (лучше применить более надежные реле). Переключение режимов прием/передача осуществляется переключателем PTT.

Особенности подбора компонентов

Дроссели применены обычные Д-0,1.

Трансформаторы ТР1–ТР3 выполнены на ферритовых кольцах 1000НН внешним диаметром 10–12 мм и содержат 15 витков скрученного втрое (для ТР1 и ТР2) провода ПЭЛ-0,2 и вдвое для ТР3.

Звуковой (выходной) трансформатор любой с коэффициентом трансформации от 2,5 кОм до 8 Ом. Силовой трансформатор применен с габаритной мощностью 70 Вт.

Катушки L1–L3 намотаны проводом ПЭЛ-0,25 и содержат по 30 витков. Катушки L4–L5 содержат по 55 витков ПЭЛ-0,1, все катушки связи намотаны проводом ПЭЛШО 0,3 на бумажных гильзах поверх соответствующих контурных катушек, а количество витков выражено на схеме соотношением для каждого случая.

Катушка L6 имеет 60 витков проводом 0,1 (для всех контуров возможно использовать каркасы от контуров ПЧ ламповых телевизоров серии УНТ).

Катушка ГПД применена от приемника Р–326, при самостоятельном изготовлении (что очень трудоемко) выполняется на 18 мм керамическом каркасе проводом ПЭЛ 0,8 15 витков с шагом 0,5 мм. Отводы от 3 и 11 витков с (холодного) конца. Катушка П-контура выполнена на каркасе диаметром 30 мм и имеет 26 витков провода ПЭЛ 0,8, отвод для 14 МГц подбирается экспериментально.

Настройка лампового трансивера

Не рассматривая вопросы настройки самодельных кварцевых фильтров, что рассмотрено во многих публикациях, остальное налаживание схемы достаточно просто. Проверка работоспособности УНЧ возможна как на слух, так и осциллографом. Затем подгоняют частоту кварцевого гетеродина катушкой L6 до требуемой (точка -20 дБ на скате кварцевого фильтра). Затем грубо устанавливаем чувствительность тракта поочередной настройкой контуров ДПФ и ПЧ по максимальному шуму в громкоговорителе. Потом можно точнее настроить контура при приеме сигналов с эфира, либо использовать ГСС.

Далее переходим в режим передачи. Переменным резистором «баланс» устанавливаем минимум напряжения несущей после смесителя (используем осциллограф или милливольтметр). Затем с помощью контрольного приемника регулируем переменный резистор 22 кОм до получения качественной модуляции.

Настройка генератора плавного диапазона

Следует убедиться, что ГПД генерирует высокочастотные колебания. Здесь могут быть полезны частотомер (цифровая шкала) и осциллограф.

Застабилизировав напряжение, питающее генератор плавного диапазона, переходят к его настройке. Ее следует начать с внешнего осмотра ГПД в ходе которого необходимо убедиться, что все конденсаторы применены типа СГМ группы «Г». Это очень важно, так как их нестабильность емкости или температурного коэффициента будет отражаться на общей стабильности частоты генератора.

Требования к качеству контурной катушки ГПД общеизвестны. Это одна из важнейших деталей аппарата. Никаких катушек сомнительного качества здесь применять нельзя! Очень ответственно следует отнестись к подбору конденсаторов, составляющих контур ГПД. Это конденсаторы типа КТ, один - красного или голубого цвета, а другой - синего. Соотношение их емкостей, дающих суммарную емкость в 100 пФ, подбирается с применением способа нагрева монтажа и шасси, о чем будет ниже.

Приступают к укладке границ частот, генерируемых генератором плавного диапазона. В рамках этой работы, добиваются чтобы при полностью введенных пластинах конденсатора переменной емкости (КПЕ), ГПД генерировал частоту примерно 8,75 МГц. Если она окажется ниже, емкость конденсаторов необходимо несколько уменьшить, если выше - увеличить. Первоначально при подборе этой емкости обращают относительное внимание и на соотношение цветов, составляющих ее конденсаторов.

При полностью выведенных пластинах КПЕ (минимальная емкость), ГПД должен генерировать частоту близкую к 9,1 МГц. Частоту ГПД контролируют по частотомеру (цифровой шкале), подключенному к выводу для цифровой шкалы.

Завершив укладку частотного диапазона ГПД, приступают к термокомпенсации этого генератора, заключающейся в подборе соотношения емкостей конденсаторов красного и синего цветов, составляющих емкость контура. Эта работа производится при помощи упоминавшегося ранее частотомера, обеспечивающего точность измерения частоты не хуже 10 Гц. Перед работой с частотомером он должен быть хорошо прогрет.

Включается трансивер и прогревается 10–15 минут. Затем, используя настольную лампу, медленно разогревают детали и шасси ГПД. Причем разогревать лучше не их непосредственно, а участок, несколько удаленный от ГПД, находящийся, примерно, между ГПД и выходной генераторной лампой. При достижении в районе ГПД температуры 50–60 градусов, отмечают в какую сторону ушла частота ГПД. Если увеличилась - температурный коэффициент конденсаторов, составляющих контур, отрицательный и значителен по абсолютной величине. Если уменьшилась - коэффициент или положителен, или отрицателен, но мал по абсолютному значению.

Как уже упоминалось, применены конденсаторы типа КТ с различными зависимостями обратимого изменения емкости при изменении температуры. Конденсаторы с положительным ТКЕ (температурный коэффициент емкости) имеют синий или серый цвет корпуса. Нейтральный ТКЕ у голубых конденсаторов с черной меткой. Голубые конденсаторы с коричневой или красной меткой имеют умеренный отрицательный ТКЕ. И наконец, красный корпус конденсатора свидетельствует о значительном отрицательном ТКЕ.

Дав узлу полностью остыть, заменяют конденсаторы, изменив их температурный коэффициент в нужную сторону, сохранив прежней суммарную емкость. При этом следует постоянно проверять сохранность произведенной ранее укладки частот ГПД.

Эти операции следует повторять до тех пор, пока не будет достигнуто того, что при повышении температуры ГПД на 35–40 градусов будет вызываться сдвиг частоты ГПД не более чем на 1 кГц.

Это означает, что частота трансивера при его прогреве в процессе нормальной работы не будет уходить более чем на 100 Гц за 10–15 минут.

Дополнительную стабильность обеспечит ЦАПЧ примененной ЦШ (Макеевская).

Опорный кварцевый генератор выполнен транзисторе КТ315Г и в комментариях не нуждается. Выполнять его на дополнительной лампе нет смысла.

Описание готового трансивера, печатные платы, фото

Печатная плата трансивера - размер 225 на 215 мм:


Переднюю панель делаем следующим образом:
  1. На прозрачной пленке на лазерном принтере печатаем панельку 1:1.
  2. Затем обезжириваем её и наклеиваем двухсторонний скотч (продается на строительных рынках). Так как ширины скотча не хватает на всю панель, наклеиваем несколько полосок.
  3. Потом снимаем со скотча верхнюю бумагу и клеим нашу пленку. Тщательно разравниваем.
  4. Затем скальпелем вырезаем отверстия под переменные резисторы, кнопки и т. п. Под дисплей вырезать не нужно.
На этом всё!

Вид полупроводниково-лампового трансивера внутри:


Внешний вид трансивера:


Видео о том, как собрать мини-трансивер на двух транзисторах своими руками:

Archive - RECEIVER.BY

a quick search in the archives of amateur publications


Recent searches

SONY CMD-Z7 (Service Manual) [1], ic-746 [9], Ламповый коротковолновый трансивер UW3DI Ю. Кудрявцева. [1], антена  [5], Электронный коммутатор входов УМЗЧ [1], конвертер [55], драгметал [1], Усилитель мощности 144-443 Мгц на 144-432MHz на ГИ7Б HA1YA. [1], Электрон-10 акустическая система [1], Приципиальная схема модуля строчной развертки МС-41 [2], трембита [4], Принципиальная схема импульсного преобразователя. СИ-БИ Техника. [2], автоматический выключатель  [8], ICOM IC-229 [1], service manual [467], panaso [726], grundig [684], импульсный [60], Коротковолновый трансивер "Урал Д-04" [1], рекорд вц-311 (полупроводник.) - 471кб [1], Широкополосный смеситель для измерителей АЧХ от 1 до 2500 мГц [1], схема радиостанции лен [3], Газоанализатор 121 ФА-01 [2], Simoco SRP8000 service manual [1], Кварц 408 [1], Электроудочка. Техническое описание и иструкция по эксплуатации. [1], Panasonic TC-21S1R10R, 05RT_21S1 [1], б5-7 [1], AL4 Loop antenna Manual [1], belinea 1015 [2], фото [68], Простой мультимедийный усилитель на TDA1517 (стерео) [1], LG TCC-2010 service manual [1], Регулятор напряжения с фазоимпульсным управлением [1], антенн  [28], Источник питания "Юность Ц-404" [1], PHILIPS 14AA3322 [1], Блок питания 1..29 вольт- регулируемый [1], усилите [1064], радиола [78], Приципиальная схема субмодуля радиоканала СМРК-1-5 [1], Двухполосный усилитель на TDA7294 [1], XE1 [7], Приципиальная схема модуля цветности МЦ501-1 [1], Standard HX242. Руководство [1], Электроника 450 [2], Чайка М (вып . с 1964г.) - Магнитофон (СССР) ламповый 25Kb [2], Ишим 003 [1], Sony  [301], МОНИТОР [67], сварочник [2], музыкальный центр  [4], ERISSON  [17], JVC av-b21 [1], Х1-53 Прибор для измерения АЧХ [1], Радиотехника [37], АОН Русь 17e (27512) [1], Электроника 407д [1], Вега МП-120 стерео - Магнитофон (СССР) приставка (дека) часть2 83Kb [1], NOKIA 1610 (NHE-5* Service Manual), ZIP [1], Panasonic RX-D [8], Электроника К-04 [1], Генератор Г4-144 [1], aiwa ct-x [10], Одноплатный [3], Регулятор для швейной машины [1], Nokia 6081 [1], бло [535], схема монитора samsung 15gle (часть 2). [1], Схема интерфейса для программирования Alinco [1], Программатор Alinco [14], JVC av-14f3 [1], PHILIPS 20LJ26 [1], JVC C-2155 [3], Микротестер BOSCH 1.5.4 [1], Samsung 500b_2 2-часть (669764 Б) [1], 752 [2], Г3-112 [8], Невский 402 (микросхема) - 17Кб [1], авто [814], 250 [105], лабораторный  [14], Фильтр для устранения помех на ТВ [1], Программатор Alinco DJ180B [1], Эстония 010 - (СССР) стерео тюнер 187Kb [2], Приципиальная схема импульсного блока питания БПИ-411 [1], полосовой [10], dragon sy [17], Приципиальная схема блока ПТК 5 [2], Микротрансивер "Тополь". [1], Приципиальная схема блока ПТК 10Б [1], Конвертер  [45], элект% [889], металлоискатель  [2], Cmos oscillator [2], Сага - принципиальная схема [1], Усилитель на лампе ГК-71 по схеме с об [1], Усилитель на лампе ГК-71 [1], HITACHI VT498EM [1], Телевизор в качестве осциллографа [4]

Самодельный SSB-трансивер на диапазон 40 метров

Ранее мы изучили конструкцию простого супергетеродинного приемника с одной ПЧ на диапазон 40 метров. Данный приемник был доработан до SSB-трансивера с выходной мощностью 5 Вт. Рассмотрим его устройство.

Примечание: Для повторения проекта не требуется какое-либо сложное оборудование. Вполне достаточно мультиметра и RTL-SDR v3. Если у вас еще нет радиолюбительской лицензии, это не страшно. Вы можете совершенно легально передавать все что захотите в эквивалент нагрузки. Сигнал можно будет принять на расположенный рядом RTL-SDR с проводом длиной 20 см в качестве антенны.

Начнем с внешнего вида трансивера:

Все компоненты были размещены в самодельном корпусе из листового алюминия размером 21x21x7 см. Надписи нанесены при помощи маркиратора Brady. Тангента тоже самодельная:

Она сделана из кнопки, электретного микрофона и разъема 3.5 мм, помещенных в пластиковый корпус Gainta G431. Последний неплохо сидит в руке.

Корпус трансивера был сделан довольно большим по следующим соображениям. Во-первых, мне не хотелось испытывать недостатка в месте. Делать миниатюрные трансиверы тоже интересно. Но я бы предпочел заняться таким в качестве отдельного проекта, и тогда уж сразу использовать SMD-компоненты. Во-вторых, продумать новый корпус для трансивера, нарезать и согнуть алюминий, просверлить отверстия, пройти все напильником и установить элементы управления — серьезная задача на несколько дней, плюс затраты на материалы. С целью экономии времени и денег было решено сделать относительно универсальный корпус, который может быть переиспользован в будущих проектах. Четыре кнопки и разъем для телеграфного ключа, которые можно видеть на фото, в данном проекте не используются.

Экранчик на ST7735, что изначально использовался в приемнике, был заменен на ЖК-индикатор 1602 с интерфейсом I2C. Экранчики 1602 большие, легко читаются и стоят недорого. Также было установлено, что ST7735 создает наводки на некоторых частотах в диапазоне 40 метров.

Микроконтроллер был заменен на STM32F030:

Отладочная плата как на фото чуть компактнее, чем плата Blue Pill, использованная изначально. Это позволяет более плотно разместить компоненты внутри корпуса. Также данная плата дешевле. Рядом находится плата с Si5351. Она такая же, как была в приемнике, тут ничего не поменялась. Над платами можно видеть регулятор напряжения LM7805 с небольшим радиатором. Экранчикам 1602 для работы нужны 5 В, поэтому без регулятора не обойтись. Также этот регулятор позволяет уменьшить падение напряжения на регуляторах 3.3 В, которые находятся на платах с микроконтроллером и генератором частот.

Все компоненты трансивера были размещены на плате 20x20 см:

Платы едва хватило. Я рад, что решил использовать корпус побольше. На фото можно видеть, что в трансивере нет каких-либо экранирующих перегородок. В них не возникло необходимости.

Рассмотрим структурную схему трансивера:

Блок, обозначенный как «common part», является общим для приемника и передатчика. Вот этот блок на структурной схеме приемника из предыдущей статьи:

На прием все работает, как работало раньше. Единственное отличие заключается в кварцевом фильтре, который был заменен на более узкополосный QER-фильтр. ПЧ осталась прежней, 12 МГц.

При нажатии PTT происходит следующее. Во-первых, все реле на схеме переключаются из положения RX в положение TX. Во-вторых, питание подается на три ступени ВЧ-усилителя, а также на усилитель сигнала с микрофона. Последний представляет собой обычный неинвертирующий усилитель на LM741. УНЧ на LM386 при этом обесточивается. И в-третьих, генератор плавного диапазона (VFO) и опорный генератор (BFO) меняются местами. Теперь на первый смеситель в «common part» идет BFO, а на второй — VFO.

Усиленный сигнал с микрофона переносится первым смесителем на ПЧ, проходит через буфер и фильтруется кварцевым фильтром. В итоге мы получаем SSB. Ранее в статье о диодном кольцевом смесителе говорилось, что для получения SSB нужно НЧ сигнал подавать на порт IF, а порт RF использовать как выход. Но здесь мы делаем наоборот. На самом деле, работает и так и так. Разница в том, что использованный здесь вариант дает сигнал с уровнем на ~25 dB ниже.

При данном подходе необходим микрофонный усилитель. Если делать, как в статье про смесители, то вместо усилителя нужен буфер и аттенюатор. Был опробован как первый вариант, так и второй. Оба работают, оба позволяют проводить радиосвязи. В качестве окончательной была выбрана схема с подачей НЧ сигнала на порт RF, потому что она чуть проще.

Далее сигнал усиливается и переносится вторым смесителем на 7 МГц. Здесь мы покидаем «common part» и идем на «buffer / amplifier». В трансивере используется выходной каскад из статьи Усилитель для QRP трансивера: работа над ошибками. «Buffer / amplifier» представляет собой первую ступень каскада, только перед ним был добавлен аттенюатор на 6 dB.

Таким образом, первая ступень превращается в буфер для второго смесителя, как ранее было описано в статье про усилители с обратной связью. Только аттенюатор здесь стоит на входе усилителя, а не на выходе. Если мы поставим аттенюатор на выходе, то при работе на прием часть сигнала с BPF начнет идти в аттенюатор. Нам понадобится дополнительное реле, чтобы избежать этого. Сейчас при работе на прием сигнал с BPF видит высокий импеданс на выходе обесточенного усилителя, и потому не идет в него.

С буфера сигнал проходит через BPF. Это необходимо, потому что выход диодного кольцевого смесителя помимо желаемого сигнала также имеет побочные продукты. Если попытаться отфильтровать их потом, произойдет следующее. Выходной каскад будет усиливать сигналы, которые нам не нужны. Это приведет к падению КПД выходного каскада и росту интермодуляционных искажений. Кроме того, нежелательные сигналы потом будет крайне трудно отфильтровать. Как результат, мы создадим помехи как на радиолюбительских диапазонах, так и за их пределами.

Fun fact! В многодиапазонных SSB-трансиверах для того, чтобы не делать два набора фильтров для каждого диапазона, используются две ПЧ. Вторая ПЧ берется большой, например, 45 МГц, и BPF делается в одном экземпляре на эту частоту. На этапе, который мы сейчас рассматриваем, сигнал переносится на вторую ПЧ, фильтруется, а затем переносится обратно на 1.8-30 МГц. За счет использования высокой второй ПЧ нежелательные продукты последнего переноса могут быть отфильтрованы простым ФНЧ.

Далее отфильтрованный сигнал проходит еще через две ступени выходного каскада и фильтр нижних частот, после чего идет на антенну. Вместо ФНЧ можно было бы использовать еще один полосно-пропускающий фильтр. Но в данном случае ФНЧ хорошо подавляет нелинейные искажения выходного каскада. При этом он имеет меньшие вносимые потери, чем полосовой фильтр.

Побочные продукты в выходном сигнале удалось подавить на 40+ dB:

А так выглядит SSB-сигнал, принятый на RTL-SDR:

Здесь видна одна проблема, которую я не смог решить. Если молчать в микрофон, то в эфир идет несущая с уровнем 27 dBm (0.5 Вт). На анализаторе спектра видно, что уровень несущей падает, если говорить в микрофон. Это можно разглядеть и на водопаде. Я счел данную проблему некритичной.

Было проведено несколько тестовых радиосвязей. Корреспонденты дают неплохие рапорты, а также отмечают качество и разборчивость сигнала. Не могу не отметить, что работать в QRP на самодельный трансивер намного веселее, чем на покупной. Людям интересно, как устроен трансивер, а что за микрофон, а что за антенна, а как она повернута, и так далее. Сразу разговор завязывается, не просто 59-59, 73-73.

Как мне кажется, для первого SSB-трансивера получилось неплохо. Схему вы можете скачать здесь [PDF], а прошивку для МК — здесь. На схеме и в коде прошивки есть дополнительные комментарии. А на этом у меня все. Как обычно, буду рад вашим вопросам и дополнениям.

Метки: STM32, Беспроводная связь, Любительское радио, Электроника.

Трансиверы » Схемы электронных устройств

Категории

Популярные схемы

Трансивер СТАР-8
Трансивер "СТАР-8" предназначен для работы телеграфом и телефоном в восьми диапазонах: трех участках диапазона 28 мгц (28 мгц, 28,5 мгц и 29 мгц) и диапазонах 21 мгц, 14 мгц, 7 мгц, 3,5 мгц и 1,8 мгц. Во всех этих диапазонах чувствительность приёмного тракта не хуже 1 мкв при отношении сигнал/шум 3:1. Избирательность по соседнему каналу не хуже 50 дб, и определяется в основном параметрами кварцевого фильтра. Динамический диапазон по забитию 70 дб. Ширина полосы пропускания при работе SSB - 2,4 кгц, и при работе CW - 0,8 кгц.

Читать дальше...


Схема тракта ПЧ SSB приемника
Этот тракт ПЧ предназначен для работы в составе коротковолнового приёмника или трансивера средней сложности. Принципиальная схема узла представлена на рисунке, как видно, в нём используются две одинаковые микросхемы К174ХА2, предназначенные для работы в составе AM трактов радиовещательных приёмников. Чувствительность тракта по антенну входу составляет 1 нкв/н при соотношении сигнал/шум 3:1, селективность при использовании четырёхзвенного кварцевого фильтра ПЧ при расстройке на 10 кгц не менее 50дб.

Читать дальше...


Схема трансивера SSB на 28 мгц
Трансивер предназначен для работы SSB в низкочастотном участке диапазона 28 мгц. Выходная мощность 0,5 вт, полоса пропускания по звуковой частоте приёмника и ширина спектра излучения 3 кгц несущая и нерабочая боковая полосы при передаче подавляются на 40 дб, при приёме нерабочая боковая полоса не подавляется (с целью упрощения схемы). Чувствительность приемного тракта при отношении сигнал/ шум 10 дб не хуже 0,3 мкв.

Читать дальше...


Схема SSB формирователя
Этот формирователь предназначен для работы в составе коротковолнового SSB передатчика или трансивера среднего класса. Принципиальная схема узла изображена на рисунке, как видно в нем используются две одинаковые микросхемы, предназначенные для работы в AM тракте радиовещательных приемников. Собственно формирователь выполнен на микросхеме А2, которая содержит гетеродин, усилитель промежуточной частоты, усилитель высокой частоты, смеситель и систему автоматической регулировки усиления.

Читать дальше...


Авторизация

Облако тегов

Опрос

Схемы каких устройств вам наиболее интересны?

Интересные схемы

Схема мини-трансивера

| Проекты самодельных схем

Приемопередатчик - это устройство беспроводной связи, в которое встроены собственные передатчик и приемник для связи с другим аналогичным устройством в некотором удаленном месте. Пользователь по обе стороны от устройства должен переключаться с передатчика на приемник и наоборот, разговаривая и слушая разговор друг друга соответственно.

Введение

В этом посте мы обсуждаем простую схему приемопередатчика низкого диапазона, которая может быть использована любыми любителями для развлечения во время разговора с соседскими друзьями без каких-либо затрат.

Кроме того, этот мобильный приемопередатчик диапазона вещания может предоставить вашему дому дешевую беспроводную систему внутренней связи, позволяющую вам разговаривать с другим идентично подготовленным устройством. Его можно использовать в транспортных средствах во время путешествия вместе с друзьями, а также может быть полезно для обычных полевых и кемпинговых приложений.

Советы по конструкции

При сборке устройства все клеммы деталей должны быть как можно короче. Все можно собрать на секции веретена или на пластиковую доску с просверленными отверстиями, размер которой можно регулировать внутри корпуса.

Приемопередатчик может быть размещен внутри алюминиевой коробки размером 3-1 / 2 дюйма x 2-1 / 8 дюйма x 2 дюйма со всеми деталями, собранными на компактной печатной плате или вертикальной плате. Все выводы компонентов должны быть короткими.

Катушки индуктивности L1 и L4 - это Bourns, 15 µh, сверхминиатюрные, высокочастотные дроссели.

L2 и L3 - это Bourns, 1,2 µh, сверхминиатюрные, высокочастотные дроссели. S1 - это мини-тумблер DPDT. J1 - банановый разъем для антенны.

Антенна может быть менее 5 футов в длину, это может быть обычная телескопическая антенна, легко доступная на рынке.

Использование электретного микрофона

В первоначальной конструкции микрофон был угольного типа с импедансом 1,5 кОм, подключенный между соединением звена R1 / C3 и S1. Поскольку в настоящее время углеродный микрофон устарел, я заменил его на схему электретного микрофона.

Наушники могут быть обычными магнитными 1K или стандартными наушниками, подключаемыми к разъему J2, который представляет собой миниатюрный телефонный разъем.

Использование 3-го обертонного кристалла

Кристаллы, используемые в этом приемопередатчике, относятся к 3-му типу обертона.Это означает, что основная частота кристалла может иметь любое значение, но она должна быть указана с помощью функции 3-го обертона.

Например, если основная частота кристалла составляет 27 МГц, тогда кристалл будет колебаться с частотой 3-го обертона примерно 27 x 3 = 81 МГц.

Как работает схема

Транзистор Q1 вместе с кристаллом, конденсаторами C1, C2, C3 и катушкой индуктивности L2 образует высокочастотный ВЧ-генератор, частота которого определяется значением 3-го обертона кристалла.Поскольку используется кристалл, частота стабильна без изменений.

Транзистор Q2 вместе с C8, L4 также образует генератор, но предназначен для работы в качестве схемы приемника. C8, L4 должны быть настроены точно для захвата частоты кристалла от другого блока приемопередатчика.

Переключатель S1a / S1b представляет собой групповой селекторный переключатель для выбора между передатчиком и приемником в тандеме. Когда переключатель повернут в сторону Q1, он активирует передатчик, так что передаваемый сигнал передается через антенну.

Когда переключатель направлен в сторону Q2, он активирует секцию приемника, чтобы он мог принимать сигналы, передаваемые от другого удаленного приемопередатчика.

Секция Q3 представляет собой простой усилитель звука, который усиливает захваченные сигналы от Q2 до уровня, подходящего для наушников.

Секция MIC представляет собой одиночный транзисторный микрофонный усилитель, который усиливает речевые сигналы и модулирует частоту Q1 для предполагаемой передачи речевых сигналов в эфир.

S2 - выключатель питания ВКЛ / ВЫКЛ, который может быть интегрирован с потенциометром R4. R4 - это схема управления чувствительностью, которую также можно использовать как регулятор громкости.

Батарея может быть герметичной батареей 12 В или литий-ионной батареей.

Как установить

Процедура настройки на самом деле проста. Чтобы получить оптимальный диапазон от устройства, увеличьте резонанс передатчика, регулируя два регулируемых триммера C1, C2, пока не будет обнаружена максимальная сила. Это можно просто сделать с помощью измерителя напряженности поля или S-метра.

Список деталей

Рекомендации FCC

Предупреждение: Это устройство можно отнести к категории в соответствии с частью 15 правил FCC. Вы не должны создавать и использовать эту схему приемопередатчика, если сертификационная карта (или разумное факсимильное сообщение; см. Стр. 32) не подписана органом, имеющим лицензию оператора радиотелефонной связи не ниже второго класса, и только после тщательной проверки со стороны органа.

Другой простой дизайн приемопередатчика

Пунктирными линиями обозначены переключатели, соединенные вместе.ТРАНЗИСТОРЫ МОГУТ БЫТЬ BC547 ДЛЯ Q1 И 2N2907 ДЛЯ Q2

Ссылаясь на приведенную выше принципиальную схему, C1 - это просто так называемый «уловка» конденсатор, который обычно состоит из двух кусков слабо скрученных соединительных проводов, один из которых заканчивается от S1a, а другой - от S1b. Следите за тем, чтобы не удалить эмалевое покрытие с провода.

LI - это обычная рамочная ферритовая антенна, которая обычно используется в радиоприемниках AM. На следующем изображении показана стандартная рамочная антенная катушка AM.

Как сделать антенную катушку

Антенная катушка L1 сделана с использованием 73 витков 0.Суперэмалированный медный провод толщиной 3 мм поверх любого стандартного ферритового стержня. Сторона базы транзистора L1 состоит из 10 витков на 73 витка с использованием того же провода.

L2 изготавливается путем намотки 25-футового лицевого провода № 7/41 на ферритовый сердечник длиной 3/4 дюйма и диаметром 1/2 дюйма. T1 - это миниатюрный драйвер-преобразователь от 10 кОм до 2 кОм. T2 - это миниатюрный выходной трансформатор от 2 кОм до 100 Ом.

T1, T2 - стандартные трансформаторы аудиовыхода.

Громкоговорителем может быть небольшой динамик на 8 Ом 1/2 Вт.S1 - четырехполюсный двухпозиционный переключатель с возвратным рычагом. S2 является неотъемлемой частью регулятора громкости 10K с переключателем.

Антенна - это просто длинная телескопическая антенна (не более 7 футов), которая может быть обычной автомобильной радиоантенной.

Как работать

Чтобы управлять простой схемой трансивера, включите регулятор / переключатель громкости и установите ручку на максимальную громкость. Также настраивайте подстроечный резистор C2, пока не услышите нулевую точку на любом канале приемника AM-диапазона.

Вам нужно будет построить два таких устройства, которые должны быть идентичны своим настройкам, а затем наслаждаться общением на расстоянии 100 метров или даже больше, в зависимости от ориентации антенны.

Настройка

При проверке частоты передачи отрегулируйте групповой конденсатор C3 на максимальную мощность. Если вы слышите сильный визг, возможно, вам придется отрегулировать длину скручивания «уловки» конденсатора, чтобы уменьшить чувствительность трансивера и эффект визга.

Убедитесь, что частота передачи и частота приема различаются в двух взаимодействующих трансиверах, это необходимо для обеспечения минимального эффекта обратной связи и помех.

Список деталей

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Перспективы системы и аспекты дизайна

Содержание

Предисловие

Редакторы

Участники

Перспективы проектирования системы

Анализ, оптимизация и проектирование приемопередатчиков с пассивными смесителями; Ахмад Мирзаи и Хуман Дараби

Изменчивость IP2 приемника; Свен Маттиссон

Смягчение снижения производительности в интерфейсных модулях радиоприемников из-за внеполосных помех; Ранджит Гарпурей

Фильтрация помех со встроенными фильтрами с преобразованием частоты в беспроводных приемниках; Хуман Дараби и Ахмад Мирзаи

Обработка аналоговых сигналов для реконфигурируемых передних частей приемников; Бодхисатва Садху и Рамеш Харджани

Рекомендации по проектированию для приемников прямого дельта-сигма; Юсси Рюнянен, Киммо Коли, Ким Остман, Микко Энглунд, Олли Виитала и Кари Стадиус

Приемопередатчики миллиметрового диапазона

Набор микросхем приемопередатчика CMOS 60 ГГц для мобильных устройств; Кодзи Такинами, Такаюки Цукидзава, Наганори Сираката и Нориаки Сайто

Сверхскоростная беспроводная связь с КМОП-схемами короткого миллиметрового диапазона; Минору Фудзисима

Беспроводные системы миллиметрового диапазона с поддержкой фотоники; Джеффри А.Нанзер, Тимоти П. Маккенна и Томас Р. Кларк младший

КМОП УМ миллиметрового диапазона; Кай Кан, Дун Чен и Кайчжэ Го

Умножитель частоты миллиметрового диапазона с улучшенными характеристиками; Ченнань Куо

Биомедицинские радиостанции и радиостанции ближнего действия

КМОП-трансиверы СШП для медицинской визуализации в микроволновом диапазоне малого радиуса действия; Андреа Бевилаква

ВЧ системы и строительные блоки сверхнизкой мощности; Махди Парвизи, Карим Аллидина и Мурад Эль-Гамаль

энергоэффективный передатчик с высокой скоростью передачи данных для биомедицинских приложений; Чун-Хуат Хэн и Юань Гао

Разработка и реализация приемника ZigBee / WPAN со сверхнизким энергопотреблением; Чжичэн Линь, Пуй-Ин Мак и Жуй П.Мартинс

Модуляторы и синтезаторы

полностью цифровые контуры фазовой автоподстройки частоты для линейной широкополосной фазовой модуляции; Сальваторе Левантино, Джованни Марцин и Карло Самори

гибридные фазовые модуляторы с повышенной линейностью; Ни Сюй, Вугын Ри и Чжихуа Ван

Синтезатор частот с ФАПЧ с низким уровнем шума; Ён У Джо, парк Донмин, парк Пёнвон и Сон Хван Чо

Квадратурный синтезатор частот с низким фазовым шумом для радиоприемников 60 ГГц; Вэй Денг, Тирачот Сирибуранон, Ахмед Муса, Кеничи Окада и Акира Мацудзава

генераторы с цифровым управлением для беспроводных приложений; Чи-Мин Хунг

Индекс

Learn RF Design: выбор подходящего радиочастотного трансивера IC

Узнайте об интегральных схемах, которые могут помочь вам в разработке индивидуальных систем радиочастотной связи.

Беспроводная связь становится все более распространенной и востребованной в наши дни, и радиочастотный дизайн больше не является чем-то, что средний инженер-электрик может игнорировать. Возможно, многие из нас хотели бы проигнорировать это - специализированные методы и незнакомые компоненты могут быть пугающими, не говоря уже о зловещих рассказах о ВЧ-схемах, которые не могут пройти тестирование на ЭМС, или которые требуют бесконечной регулировки и настройки, или которые работают должным образом только тогда, когда есть полная луна.

Проблемы, создаваемые радиочастотными системами, реальны, и нет сомнений в том, что разработка высокочастотного беспроводного приемопередатчика значительно сложнее, чем, скажем, разработка встроенной системы, состоящей из микроконтроллера и нескольких датчиков.Однако препятствия ни в коем случае не являются непреодолимыми, особенно если принять во внимание возможности высокоинтегрированных ИС РЧ-приемопередатчиков.

Индивидуальный дизайн RF

Когда мы думаем о включении беспроводных функций в дизайн, первое, что приходит на ум, может быть Bluetooth, или Wi-Fi, или ZigBee. Во многих случаях имеет смысл использовать стандартизованные протоколы, особенно если вы хотите, чтобы ваше устройство взаимодействовало с ПК, но важно понимать, что настраиваемые радиочастотные интерфейсы могут быть предпочтительнее, когда все, что вам нужно, - это передавать данные по беспроводной сети между двумя печатными платами. .

Настраиваемый интерфейс позволяет оптимизировать различные параметры в соответствии с требованиями и ограничениями вашей системы. К ним относятся параметры низкого уровня, такие как схема модуляции, полоса частот и выходная мощность, а также детали более высокого уровня, связанные с тем, как устройства будут распознавать друг друга, как будут форматироваться данные и как будут планироваться и организовываться передачи пакетов.

Пример структуры пакета. См. в этой статье для получения дополнительной информации.

Я думаю, будет справедливо сказать, что большинству из нас не следует пытаться проектировать беспроводной канал передачи данных с использованием базовых ВЧ и цифровых компонентов (например, микроконтроллера в сочетании с дискретными смесителями, ФАПЧ, малошумящими усилителями и т. Д.). Однажды, много лет назад, я работал над подобным проектом, и даже хорошо финансируемая команда профессиональных инженеров не могла заставить систему взаимодействовать с такой надежностью, как мы хотели.

К счастью, редко приходится обременять себя всеми этими сложными деталями: ИС радиочастотных трансиверов обеспечивают гибкость и возможность настройки, а также освобождают нас от сложных и потенциально сводящих с ума задач проектирования.

Приятно упрощенная блок-схема ZL70103 от Microsemi. Эта часть специально предназначена для беспроводных имплантируемых медицинских устройств, но диаграмма дает вам хорошее представление об общих функциях встроенного радиочастотного приемопередатчика. Блок RF реализует беспроводную передачу и прием, модуляцию передатчика и оцифровку принятых сигналов; MAC (контроллер доступа к среде) обрабатывает цифровые функции, такие как обнаружение ошибок и последовательная связь.

Как выбрать радиочастотный трансивер IC

Первый шаг - это тщательно понять характеристики вашей системы и ознакомиться с соответствующей терминологией и концепциями RF. Если у вас нет большого опыта в области беспроводной связи, учебник AAC RF - отличное место для начала. У нас также есть калькулятор потерь на свободном пути и калькулятор бюджета канала.

В следующих разделах обсуждаются важные особенности, которые необходимо учитывать, когда вы пытаетесь согласовать ИС трансивера с функциональными требованиями и условиями эксплуатации вашей системы.

Скорость передачи данных

В некоторых случаях необходимо убедиться, что устройство может передавать биты достаточно быстро, чтобы не отставать от потока данных. В других случаях вам нужна ИС, рассчитанная на низкие скорости передачи данных. Вам не нужен трансивер, оптимизированный для 2 Мбит / с (мегабит в секунду), когда все, что вам нужно сделать, это передавать одно показание температуры каждые десять минут.

Например, ADF7021-V от Analog Devices может идти до 50 бит / с. Он также имеет высокую степень интеграции (как вы можете видеть на блок-схеме).

Схема взята из таблицы данных ADF7021-V .

Диапазон частот

Очевидно, что вам не нужно устройство 2,4 ГГц, если ваша система должна оставаться в диапазоне ISM 915 МГц. Если вы не уверены, какой диапазон подходит для вашего приложения, поищите трансивер, совместимый с широким спектром частот. SPIRIT1 (это самый интересный номер детали, который я когда-либо видел) от STMicro может использовать следующие диапазоны: 150–174 МГц, 300–348 МГц, 387–470 МГц и 779–956 МГц.

Предлагаемая схема применения из таблицы данных SPIRIT1 .

Тип модуляции

Если вы изучите плюсы и минусы различных схем модуляции, вы можете обнаружить, что некоторые из них лучше других, учитывая ожидаемые условия работы вашего конкретного приложения. Например, если ваша система будет подвергаться высокому уровню радиочастотного шума, частотная манипуляция (FSK) является лучшим выбором, чем амплитудная манипуляция (ASK), поскольку FSK менее чувствительна к изменениям амплитуды принимаемого сигнала.

Другой подход - выбрать трансивер, поддерживающий несколько схем модуляции. Это позволяет вам экспериментировать с различными вариантами и, возможно, даже настраивать параметры модуляции в соответствии с изменениями в радиочастотном окружении или режиме работы устройства.

Микроконтроллер в комплекте?

Уровень интеграции, демонстрируемый ИС радиочастотных трансиверов, на мой взгляд, весьма впечатляет. Однако оказывается, что в одном корпусе можно втиснуть еще больше функций: некоторые чипы имеют и трансивер, и микроконтроллер.Этот подход мне не нравится, потому что мне нравится переносить проекты микроконтроллеров из одного проекта в другой, но если вы думаете, что можете сэкономить место на плате или усилия при разработке, используя одно из этих устройств, есть много вариантов на выбор. Одним из примеров является семейство Si106x от Silicon Labs:

Схема взята из технического описания Si106x / 108x .

Заключение

ИС радиочастотного трансивера с высокой степенью интеграции - это экономичный и относительно безболезненный способ внедрения беспроводной связи в электронные системы.Доступны многочисленные устройства; Если вы чувствуете себя немного сбитым с толку из-за множества вариантов, веб-сайт дистрибьютора с хорошей функцией поиска - это удобный способ найти детали, подходящие для данного приложения.

Схема приемопередатчика на основе кремниевого фотонного микрокольцевого резонатора PAM4
Абстрактные

Повышенные скорости передачи данных послужили стимулом для исследования передовых схем модуляции, таких как четырехуровневая амплитудно-импульсная модуляция (PAM4), в оптических системах межсоединений, чтобы обеспечить более длинные расстояния передачи и работу с уменьшенной полосой пропускания цепи относительно невозврата к нулю ( NRZ) модуляция.Использование этой схемы модуляции в межкомпонентных архитектурах на основе кремниевых резонаторов с фотонными микрокольцами с высокой добротностью, которые занимают небольшую площадь и допускают собственное мультиплексирование с разделением по длине волны (WDM), предлагает многообещающее решение для резкого увеличения количества центров обработки данных и высокопроизводительных вычислений. требования к пропускной способности системы ввода-вывода. Для модуляции PAM4 предлагаются две структуры кольцевого модулятора, включая одно сегментное устройство фазовращателя, управляемое многоуровневым передатчиком PAM4, и двухсегментное устройство, управляемое двумя простыми передатчиками NRZ (MSB / LSB).Для обеих структур устройства представлены схемы передатчиков, в которых используются сегментированные каскадно-импульсные выходные каскады с высоким размахом колебаний. Сегментация выходного каскада используется в односегментной конструкции устройства для управления уровнем напряжения PAM4, в то время как в двухсегментной конструкции она используется как для независимых уровней напряжения MSB / LSB, так и для управления импедансом для компенсации перекоса выходной глазковой диаграммы. 65-нм КМОП-преобразователи обеспечивают размах выходного сигнала 4,4 В ppd для работы 40 Гбит / с при управлении модуляторами микроциклов в режиме истощения, реализованными в процессе SOI 130 нм, с одно- и двухсегментными конструкциями, достигающими 3.04 и 4,38 мВт / Гбит / с соответственно. Также описывается входной каскад оптического приемника PAM4, в котором используется большой входной каскад с резистором обратной связи и трансимпедансным усилителем (TIA), соединенный каскадом с адаптивно настраиваемым линейным эквалайзером с непрерывным временем (CTLE) для повышения чувствительности. Линейность приемника, критическая в системах PAM4, достигается с помощью контура автоматической регулировки усиления (АРУ) на основе пиковых детекторов.

Эффективные методы тестирования радиопередатчиков

Достижения полупроводниковой технологии открыли новую эру в

беспроводной связи, благодаря которой производители стали производить быстрее,

более функциональных устройства в гораздо меньших размерах.Однако тестирование

эти устройства современной техники стали намного сложнее и дороже

из-за сложности устройств и высоких скоростей работы.

Более того, тестирование этих устройств становится более важным, поскольку уменьшается

размеров элементов увеличивают вероятность параметрических и катастрофических

неисправностей из-за серьезных последствий изменений процесса.Производителей

должны увеличить свои бюджеты на тестирование, чтобы обеспечить качество и надежность.

проблем. В области радиочастот (RF) общая стоимость испытаний выше

из-за затрат на оборудование, разработки тестов и временных затрат.Продвинутый

Интеграция схем

, которая объединяет различные аналоговые и цифровые схемы

блоков в одно устройство, что еще больше увеличивает затраты на тестирование из-за

дополнительных испытаний, требующих новых испытательных установок с дополнительным испытательным оборудованием.

Современные схемы РЧ-приемопередатчиков содержат множество аналоговых и цифровых схем

блоков, таких как синтезаторы, преобразователи данных и аналоговый РЧ интерфейс

, ведущий к устройству смешанного сигнала. Проверка спецификаций и

функциональности каждого блока схемы и всего трансивера требует

ВЧ-измерительные приборы и длительные процедуры тестирования.В этой диссертации мы

предлагает эффективные методы тестирования компонентов и системного уровня для РФ

. Приемопередатчики

, которые являются недорогой альтернативой традиционным тестам.

В первом тесте уровня компонентов мы сосредоточились на внутриполосном фазовом шуме

петли фазовой автоподстройки частоты (ФАПЧ).Большинство встроенных методов самотестирования ФАПЧ нацелены на

для измерения джиттера синхронизации, который может потребовать точных эталонных часов и / или

дополнительных вычислений измеренных характеристик. Предлагаем встроенный тест (BiT)

для проведения теста «годен / нет» на внутриполосный фазовый шум ФАПЧ.Предлагаемая

Схема

измеряет мощность полосно-ограниченного шума на входе напряжения

управляемый генератор (ГУН). Эта мощность шума переводится как высокая

.

частота внутриполосного фазового шума на выходе ФАПЧ. Наша схема содержит

последовательность самокалибровки на основе простого синусоидального входного сигнала для получения

он устойчив к изменениям процесса.

Тест на уровне второго компонента представляет собой схему встроенного самотестирования (BiST)

предлагается для аналого-цифровых преобразователей (АЦП) на основе линейного линейного нарастания

Генератор

и эффективный анализ выходных данных. Предлагаемый метод анализа -

альтернатива методам анализа на основе гистограмм для обеспечения времени тестирования

улучшения, особенно при нехватке ресурсов.В дополнение к

измерение дифференциальной нелинейности (DNL) и интегральной нелинейности

(INL), немонотонное поведение АЦП также может быть обнаружено с помощью

Предлагаемая техника

. Предлагаемый генератор рампы имеет высокую линейность

, способный тестировать 13-битные АЦП.

В предлагаемых методах тестирования системного уровня мы используем шлейф

Конфигурация

устраняет необходимость в ВЧ-инструменте. Первая петля

метод тестирования, который предлагается для тестирования уровня пластины прямого преобразования

приемопередатчиков, предназначенных для катастрофических и крупных параметрических неисправностей.Использование

промежуточных частот (IF) генерирует сдвиг частоты между

передачи

и приемных трактов и предотвращает прямое кольцевое соединение. Мы преодолеваем это

проблема с расширением полосы пропускания сигнала за счет насыщения тракта приема

состоит из малошумящего усилителя (МШУ) и смесителя.Когда-то динамический диапазон

Определен тракт приемника

, готовый приемопередатчик можно протестировать на наличие катастрофического

неисправностей сигнального тракта при наблюдении за выходным сигналом. Частотный спектр

Предлагается метод сигнатуры конверта

для обнаружения крупных параметрических дефектов.

Влияние искажений, например, синфазность / квадратурность приемника передатчика

Коэффициент усиления

(I / Q) и фазовые рассогласования по производительности стали серьезными из-за

высокая скорость работы и непрерывное масштабирование технологий. Во второй системе

Метод тестирования обратной петли уровня

, мы представляем решения BiST для квадратурной модуляции

Схемы приемопередатчика

с квадратурной фазовой манипуляцией (QPSK) и гауссовой схемой

схем модулирующей модуляции с минимальной манипуляцией сдвигом (GMSK).Методы BiST

использует только сигналы основной полосы частот передатчика и приемника для анализа тестов.

отображение между входными сигналами передатчика и выходными сигналами приемника равно

используется для извлечения параметров искажения и нелинейности отдельно с

справка по методам обработки сигналов и подробному моделированию нелинейных систем.

Последний тест системного уровня, предложенный в этой диссертации, сочетает в себе преимущества

подходов к тестированию с обратной связью и с несколькими площадками. В этом методе тестирования мы представляем

- решение для тестирования РЧ приемопередатчиков с 2 местами. Все операции выполняем на

пакетов сигналов, соответствующих стандарту связи, тем самым помещая устройство

при нормальных условиях эксплуатации.Передатчик на одно устройство под

тест (DUT) соединен с приемником на другом DUT, чтобы сформировать законченный TX-RX

путь. Параметры двух устройств тщательно отделены друг от друга с помощью

.

моделирует систему в известном формате и использует методы обработки сигналов.

Цепь индикатора радиочастоты радиоприемника для радиолюбителей

Это схема радиочастотного индикатора радиоприемника для радиолюбителей. Он небольшой и легкий в сборке. Почему это i

Приложение радиоприемника для радиолюбителей имеет 3 отличительных характеристики:
Во-первых, это отслеживаемый статус или иногда называется режим ожидания. Означает включение радиоприемопередатчика для радиолюбителей, чтобы слушать или ждать вызова от любого из них, будет сигнал в Входной сигнал или нет.
Во-вторых, это состояние, при котором сигнал поступил в свою очередь, может называться Сигналом приема (Rx)
В-третьих, это состояние сигнала передачи, называемое Передача (Tx)

Как это работает

В схеме Рисунок 1 работа в качестве схемы индикатора состояния ожидания или отправки Только.При подключении антенной линии радиолюбительского приемопередатчика к ВЧ входу.


Рисунок 1 Индикатор состояния радиостанции для радиолюбителей

В нормальном состоянии, когда мы не нажимаем кнопку RTT (Push to Talk) для отправки сигналов D1, D2 без сигнала через Q1 и Q2, также будет ВЫКЛЮЧЕН Тем не менее, LED1 будет светиться, потому что через R2 проходит положительный ток, идущий на LED на землю, полная цепь. Светодиод LED2 также гаснет, потому что подключен через Q2, который выключен, поэтому ток не течет.

При нажатии кнопки RTT для отправки радиочастотного сигнала D1 обнаруживает только положительный сигнал.и D2 обнаруживает только отрицательный сигнал вне постоянного напряжения. Отрицательный сигнал проходит через D2 на землю.

Но диапазон положительного сигнала для возбуждения Q1 и Q2 проводит контакты C и E Q1. Аналогичным образом замкните его накоротко. Причина, по которой напряжение между обоими выводами составляет 0 В, падение напряжения на LED1 равно 0 В, поэтому погаснет.

Q2, когда он включен, будет светиться светодиодом 2. А когда отпустите кнопку, RTT вернется в новое состояние ожидания - загорится светодиод 1. Но LED2 гаснут.

Как это построить

Вы не делаете печатную плату, потому что эта схема проста и мала.Таким образом, можно поместить все части в универсальную плату PCB как Рисунок 2

Рисунок 2 Схема компонентов этого проекта

Список компонентов

Резисторы ¼W + 5%
R1, R3: 4,7 кОм
R2, R4: 1.5K
Semiconductor
LED1, LED2
D1, D2: 75V 150mA Диоды, 1N4148
Q1, Q2: 45V 100mA NPN-транзистор, 2N3904

GET UPDATE 903 9332 IMAIL всегда попробуйте сделать Electronics Learning Easy .

Энергоэффективные архитектуры сверхширокополосных радиоприемопередатчиков и схемы приемников

Абстрактные

Энергосберегающие радиостанции ближнего действия стали активной областью исследований с распространением портативной электроники. Важнейшей характеристикой эффективности радиосвязи является энергия на бит. FCC выделила полосу частот 3,1–10,6 ГГц для радиостанций, использующих сверхширокополосные (СШП) сигналы. В этом исследовании я использую передачу сигналов СШП для разработки энергоэффективных аппаратных систем для радиостанций с высокой и низкой скоростью передачи данных.В высокоскоростном режиме разработан модульный дискретный прототип приемника для наблюдения импульсных СШП сигналов. Проверка неидеальности системы по коэффициенту ошибок по битам (BER) легко наблюдается с этой системой. Полученные результаты были использованы при разработке интерфейса 3,1–10,6 ГГц в процессе 0,18 мкм SiGe BiCMOS с непревзойденным LNA и переключаемым режекторным фильтром 802.11a для уменьшения помех. Демонстрация системы 100 Мбит / с реализована для реализации беспроводной связи. В режиме с низкой скоростью увеличивается энергия на бит, поскольку фиксированные затраты на электроэнергию менее эффективно амортизируются при меньшем количестве бит в секунду.Однако при использовании сигнализации PPM UWB приемник имеет рабочий цикл, так что энергия / бит отделены от скорости передачи данных. Благодаря тщательной совместной разработке сигналов, системы и схемы, некогерентный приемник со скоростью 0–16,7 Мбит / с реализован по технологии CMOS 90 нм с источником питания 0,5 В и 0,65 В. Эта работа обеспечивает энергоэффективность 2,5 нДж / бит при скорости передачи данных на три порядка. С регулируемыми полосовыми фильтрами и новым демодулятором относительного сравнения, приемник достигает 10–3 BER с чувствительностью -99 дБм при 100 кбит / с.Алгоритм сбора данных с первого прохода разработан на платформе FPGA, и на этом чипе собрана демонстрационная система приемопередатчика.

Описание
Диссертация (Ph. D.) - Массачусетский технологический институт, кафедра электротехники и компьютерных наук, 2007.

Включает библиографические ссылки (стр. 113-123).

Отдел
Массачусетский Институт Технологий. Кафедра электротехники и информатики.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
