Схемы унч на германиевых транзисторах. УНЧ на германиевых транзисторах: мощные схемы для аудиофилов

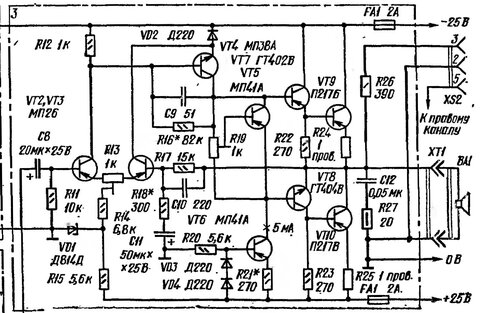

Эта простая схема содержит два каскада:

• Входной каскад на транзисторе МП41 обеспечивает усиление по напряжению
• Выходной каскад на транзисторе П213 работает как усилитель мощности

Несмотря на простоту, такой усилитель способен обеспечить выходную мощность около 1-2 Вт при хорошем качестве звука. Для повышения мощности и улучшения характеристик схему можно усложнить, добавив дополнительные каскады и цепи коррекции.

Сравнение германиевых и кремниевых УНЧ

Хотя кремниевые транзисторы практически вытеснили германиевые из большинства областей электроники, в аудиотехнике германиевые УНЧ сохраняют свою нишу. Рассмотрим основные отличия:

• Звучание: германиевые УНЧ обладают более «мягким», «теплым» звуком, кремниевые — более «прозрачным» и «точным»
• Мощность: кремниевые транзисторы позволяют получить большую выходную мощность
• Линейность: современные кремниевые УНЧ имеют лучшие показатели по искажениям
• Температурная стабильность: кремниевые схемы менее чувствительны к изменениям температуры
• Надежность: кремниевые транзисторы более долговечны и устойчивы к перегрузкам

Выбор между германиевым и кремниевым УНЧ во многом определяется личными предпочтениями слушателя и спецификой применения усилителя.

Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)

Усилитель мощности низкой частоты на германиевых транзисторах П213, принципиальная схема которого приведена на рис. 1, может быть использован для воспроизведения грамзаписи, в качестве низкочастотной части приемника (с гнезд ГнЗ, Гн4), а также для усиления сигналов с датчиков адаптеризованных музыкальных инструментов (с гнезд Гн1, Гн2).

• Чувствительность усилителя с гнезд ГнІ, Гн2 — 20 мв, с гнезд Гн3, Гн4 — не хуже 250 мв;
• Выходная мощность на нагрузке 6,5 ом -2 вт;
• коэффициент нелинейных искажений — 3%;
• Полоса воспроизводимых частот 60-12 000 гц;
• В режиме молчания усилитель потребляет ток порядка 8 ма, а в режиме максимальной мощности — 210 ма.
• Усилитель может питаться как от батарей, так и от сети переменного тока напряжением 127 или 220 в.

Принципиальная схема

Как видно из принципиальной схемы, первый каскад усиления собран на мало-шумящем транзисторе МП39Б (Т1) по схеме с общим эмиттером. Усиливаемый сигнал подается на потенциометр R1, с движка которого через резистор R2 и разделительный конденсатор С1 сигнал низкой частоты попадает на базу транзистора. Нагрузкой первого каскада усилителя служит резистор R5.

Делитель напряжения R3, R4 и резистор R6 являются элементами температурной стабилизации. Наличие делителя R3, R4 делает напряжение на базе транзистора Т1 мало зависящим от температуры. Резистор R6 в цепи эмиттера создает отрицательную обратную связь по постоянному току.

При повышении температуры увеличивается ток в цепи эмиттера и на резисторе R6 увеличивается падение напряжения. В результате этого напряжение между базой и эмиттером становится менее отрицательным, что препятствует дальнейшему увеличению тока эмиттера. Второй каскад усиления также собран по схеме с общим эмиттером на транзисторе МП39Б (Т2).

Рис. 1. Принципиальная схема звукового усилителя на германиевых транзисторах, мощность 2 Ватта.

Чтобы снизить зависимость параметров этого каскада от температуры, в нем применена комбинированная отрицательная обратная связь, определяемая резисторами R8, R9 и R10. Усиленное первым каскадом напряжение подается на вход второго каскада через разделительный конденсатор С2. Нагрузкой транзистора Т2 служит резистор R7.

Третий каскад усиления собран на транзисторе Т3. Нагрузкой каскада служит резистор RI8. Связь между вторым и третьим каскадами осуществляется с помощью конденсатора С3.

Выходной каскад усилителя работает в режиме класса В по последовательнопараллельной схеме. Основным преимуществом усилителей этого класса перед усилителями, работающими в классе А, является высокий коэффициент полезного действия.

При конструировании обычных усилителей низкой частоты радиолюбители сталкиваются с задачей изготовления переходных и выходных трансформаторов. Малогабаритные трансформаторы с пермаллоевым сердечником достаточно сложны в изготовлении. Кроме того, трансформаторы снижают общий коэффициент полезного действия и во многих случаях являются источником нелинейных искажений.

В последнее время были разработаны выходные каскады без трансформаторов — с квазидополнительной симметрией, т. е. с использованием транзисторов, имеющих разнотипные переходы и дополняющих друг друга для возбуждения двухтактного усилителя.

Бестрансформаторный каскад собран на двух мощных транзисторах Т6, Т7 с возбуждением от пары дополняющих симметричных транзисторов Т4 и Т5, работающих в предоконечном каскаде усиления.

В зависимости от полярности сигнала, подаваемого с коллектора транзистора Т3, отпирается то один (Т4), то другой (Т5) транзистор. Одновременно открываются связанные с ними транзисторы Т6, Т7. Если на коллекторе транзистора Т3 усиленный сигнал имеет отрицательную полярность, открываются транзисторы Т4, Т6, если сигнал имеет положительную полярность, открываются транзисторы Т5 и Т7.

Постоянная составляющая коллекторного тока, проходящая через термостабилизирующий диод Д1 и резистор R19, создает смещение на базах транзисторов Т4, Т5, выполняющих функции фазоинверторов. Это смещение позволяет устранить характерные искажения, вызванные нелинейностью входных характеристик при малых токах базы.

Резисторы R22, R23 снижают влияние разброса параметров транзисторов Т4, Т3 на режим работы выходного каскада. Конденсатор С9 разделительный.

С целью уменьшения нелинейных искажений каскады усиления на транзисторах Т3 — Т7 охвачены отрицательной обратной связью по переменному току, напряжение которой снимается с выхода оконечного усилителя и через цепочку R17, С8, R16, R15, С6, R14 подается на базу транзистора Т3. При этом переменный резистор R17 обеспечивает регулировку тембра в области низших частот, а потенциометр R15 — в области высших частот.

Если регулировка тембра не требуется, то детали R14 — R17. С6, С8 из схемы исключаются. Цепь обратной связи в этом случае образуется резистором R0 (на рис. 1 эта цепь изображена пунктирной линией).

Для нормальной работы выходного каскада напряжение в точке «а» (напряжение покоя) должно быть равно половине напряжения источника питания. Это достигается соответствующим выбором сопротивления резистора RI8. Стабилизация напряжения покоя обеспечивается цепью отрицательной обратной связи по постоянному току.

Как видно из схемы, точка «а» на выходе усилителя соединяется с цепью базы транзистора ТЗ с помощью резистора R12. Наличие этой связи автоматически поддерживает напряжение в точке «а» равным половине напряжения источника питания (в данном случае равным ба).

Для нормальной работы усилителя необходимо также, чтобы транзисторы Т4, Т5 и Т6, Т7 имели возможно меньший обратный ток. Величина коэффициента усиления (5 транзисторов Т4-Т7 должна лежать в пределах 40 — 60; причем транзисторы могут иметь различные коэффициенты усиления h. Необходимо только, чтобы выполнялось равенство h5 * hб= h5 * h7.

Детали и монтаж

Монтаж усилителя производится на гетинаксовой панели толщиной 1 — 1,5 мм. Размеры платы в значительной степени зависят от области применения усилителя. Транзисторы П213Б для обеспечения хорошего теплоотвода снабжены радиаторами с общей охлаждающей поверхностью не менее 100 см2.

Питание усилителя может производиться от батареи напряжением 12 в, собранной из элементов типа «Сатурн», или от батарей для карманного фонаря. Питание усилителя от сети переменного тока осуществляется с помощью выпрямителя, собранного по мостовой схеме на четырех диодах Д1-Д4 с емкостным фильтром через стабилизатор напряжения (рис. 2).

Рис. 2. Принципиальная схема блока питания для усилителя на германиевых транзисторах.

Как было указано выше, при работе усилителя потребляемый им ток изменяется в довольно широких пределах. Резкие колебания тока неизбежно вызовут изменение величины питающего напряжения, что может привести к нежелательным связям в усилителе и искажениям сигнала.

Для предотвращения подобных явлений предусмотрена стабилизация выпрямленного напряжения.

В состав стабилизатора входят транзисторы Т7, Т2 и стабилитрон Д5. Данный стабилизатор при изменении тока нагрузки от 5 до 400 ма обеспечивает стабильное напряжение 12 в, причем амплитуда пульсаций не превышает 5 мв. Стабилизация питающего напряжения происходит за счет перепада напряжения на транзисторе Т2.

Этот перепад зависит от смещения на базе транзистора Т2, которое, в свою очередь, зависит от величины опорного напряжения на резисторе R2 и напряжения на нагрузке (Rнагр).

Транзистор Т2 монтируют на радиаторе. Выпрямитель размещается в ящике размером 60Х90Х130 мм, который изготавливается из листовой стали толщиной 1 мм.

Силовой трансформатор выполнен на сердечнике Ш12, толщина набора 25 мм. Обмотка I (на 127 в) содержит 2650 витков провода ПЭЛ 0,15, обмотка II (на 220 в) — 2190 витков ПЭЛ 0,12, обмотка III — 420 витков ПЭЛ 0,55.

Налаживание схемы

Усилитель, собранный из проверенных деталей и транзисторов, обычно сразу начинает работать. Подключив источник питания (12 в), резисторами R3, R8, R12, R18 устанавливают рекомендуемый режим.

Затем через разделительный конденсатор С3, который предварительно отключается от коллектора транзистора Т2, подают на вход усилителя напряжение от звукового генератора (0,2 в, частота 1000 гц).

Цепь обратной связи в точке «б» необходимо разорвать. Контроль формы выходного напряжения наблюдают с помощью осциллографа, подключенного параллельно громкоговорителю. Если на стыках полуволн наблюдаются большие «ступеньки», нужно уточнить значение резистора R19.

Оно подбирается по минимальным искажениям, которые при включении цепи обратной связи почти полностью исчезают. Налаживание других каскадов никакими особенностями не отличается. В тех случаях, когда от усилителя требуется чувствительность порядка 250 мв, первые два каскада на транзисторах Т1, Т2 из схемы можно исключить.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

УНЧ на Германиевых транзисторах в оконечных каскадах 16Вт 4Ом.

УНЧ на Германиевых транзисторах в оконечных каскадах 16Вт 4Ом.

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

 УНЧ на Германиевых транзисторах в оконечных каскадах 16Вт 4Ом.

Спектр для v2. 1 -10дБ, 8Ом.

Эта разработка появилась задолго до версии v3.0. Из за применения кремниевых транзисторов в первых каскадах схема была не совсем по феншую, что послужило ее недолгому забвению. На ее основе появилась теперь довольно популярная схема v3.0 и ее варианты, где уже было все по феншую. Единственным заметным минусом v3.0 был в небольшой мощности 6-10 Вт из за ограничения  напряжения питания в 30В. Что бы обойти это ограничения была разработана сзема v4.0 и v4.1, но многих отпугивало изготовление трансформатора, но схема получила развитие несколько в другом направлении. На ее основе был сделан маломощный усилитель, как считается на самых музыкальных транзисторах довольно популярный МУН Канаева Б.Б.

Идея разработать усилитель по простоте не уступающий v3.0 и в тоже врмемя более мощный не оставляла А.И.. Так появилась обновленная схема которой решено было присвоить индекс v2.0.

По мнению разработчика схема еще более перспективная по сравнению с v3.0. Заметно улучшены характеристики устройства, возросла выходная мощность до 16Вт на 4 Ом. Сделаны варианты под все популярные транзисторы, в том числе и П605.

На прошлой неделе я закончил изготовление образца данного усилителя. Не обошлось без казусов исключительно по моей вине, которые закончились двумя пробитыми транзисторами. К сожалению Беслик еще не научился делать схемы, что бы впаял деталь с тремя ножками и схема заработала. Надо все таки соблюдать при пайке назначения выводов и вместо коллектора не впаивать базу, ну и как то соблюдать значения напряжения питания указанного на схеме. В итоге при включении ни один канал не заработал. Когда можно просто позвонить разработчику и проконсультироваться, это неоценимо.

И так, при первом включении ничего не заработало. Как всегда шутит А.И., ничего не взорвалось уже хорошо. После того, как выяснилось, что у меня не 30В питание а 24В, А.И. сказал отпаять один из выводов Д2 (внимание!!! исключительно для схемы v2.2), после чего один канал заработал, а второй сделал пшик. Там я перепутал выводы нижнего по схеме транзистора ГТ906. К сожалению при выяснении причины в итоге я лишился двух таких транзисторов. После устранения такого досадного ляпа и второй канал заработал.

При напряжении питания от 30В и до 40В диод Д2 будет работать как положено.

Обидно еще то, что А.И. мне всегда говорил, включай первый раз через лампочку. Ну на 220В я сделал розетку в цепи которой стоит лампочка и при перегрузке она загорается, спасая тем самым трансформатор, но она не спасла транзисторы. Для защиты от дурака и сам усилитель лучше включать через лампочку. При напряжении 24В я использовал две параллельно включенные лампочки 24В 90мА. При включении они слегка вспыхивают и тут же гаснут если все нормально. При малых уровнях сигнала на выходе они не горят и не мешают послушать первый результат.

Я все так подробно рассказываю для тех, кто в первые берет в руки паяльник.

Здесь файлы с рисунком печатных плат.
