Схемы включения ламп накаливания: принципы работы и монтажа

Как работают схемы включения ламп накаливания. Какие бывают типы схем подключения. Как правильно монтировать различные схемы включения ламп. Какие преимущества и недостатки имеют разные схемы подключения.

Содержание

Принцип работы лампы накаливания

Лампа накаливания — один из самых распространенных типов электрических источников света. Ее принцип работы основан на нагреве металлической нити накаливания при прохождении через нее электрического тока. При достаточно высокой температуре нить начинает излучать видимый свет.

Основные элементы конструкции лампы накаливания:

  • Нить накаливания из тугоплавкого металла (обычно вольфрама)
  • Стеклянная колба, заполненная инертным газом
  • Цоколь для подключения к патрону

Когда через нить проходит электрический ток, она нагревается до температуры 2700-3000°C и начинает светиться. Инертный газ в колбе предотвращает быстрое испарение нити. Несмотря на простоту конструкции, лампы накаливания имеют ряд недостатков, главный из которых — низкая световая отдача (всего 2-4% потребляемой энергии преобразуется в свет).


Основные схемы включения ламп накаливания

Существует несколько базовых схем подключения ламп накаливания:

Одиночное включение

Самая простая схема — подключение одной лампы через выключатель. Фазный провод подается на выключатель, а с него — на лампу. Нулевой провод подключается напрямую к лампе.

Параллельное включение

При параллельном подключении несколько ламп соединяются параллельно и управляются одним выключателем. Это позволяет включать/выключать группу светильников одновременно.

Последовательное включение

Последовательное соединение ламп используется редко из-за ряда недостатков. При перегорании одной лампы гаснет вся цепь. Кроме того, яркость ламп зависит от их количества.

Схема с проходным выключателем

Позволяет управлять освещением с двух мест. Используются два проходных выключателя, соединенных перекрестно. Такая схема удобна для длинных коридоров, лестничных пролетов.

Особенности монтажа различных схем включения

При монтаже схем включения ламп накаливания важно соблюдать ряд правил:


  • Использовать провода с сечением, соответствующим мощности нагрузки
  • Надежно изолировать все соединения
  • Правильно подключать фазный и нулевой провода
  • Обеспечивать надежное заземление металлических корпусов светильников

Для параллельного подключения группы светильников удобно использовать распределительные коробки. В них выполняются все необходимые соединения проводов.

При монтаже проходных выключателей важно правильно соединить их между собой. Для этого используются специальные трехжильные кабели.

Преимущества и недостатки различных схем включения

Каждая схема включения имеет свои плюсы и минусы:

Одиночное включение

Преимущества:

  • Простота монтажа
  • Низкая стоимость

Недостатки:

  • Отсутствие гибкости управления

Параллельное включение

Преимущества:

  • Возможность управлять группой светильников
  • При выходе из строя одной лампы остальные продолжают работать

Недостатки:

  • Более сложный монтаж
  • Повышенная нагрузка на выключатель

Схема с проходным выключателем

Преимущества:

  • Удобство управления из разных точек

Недостатки:


  • Сложность монтажа
  • Высокая стоимость проходных выключателей

Современные альтернативы лампам накаливания

Несмотря на простоту и надежность, лампы накаливания постепенно вытесняются более эффективными источниками света:

  • Компактные люминесцентные лампы
  • Светодиодные лампы
  • Галогенные лампы

Эти источники света имеют более высокую световую отдачу и длительный срок службы. Однако схемы их включения зачастую сложнее, чем у ламп накаливания.

Вопросы безопасности при работе со схемами включения ламп

При монтаже и эксплуатации схем включения ламп накаливания необходимо соблюдать правила электробезопасности:

  • Отключать напряжение перед началом работ
  • Использовать качественные изоляционные материалы
  • Не допускать перегрузки электрической сети
  • Периодически проверять состояние проводки и контактов

Особое внимание следует уделять правильному подключению заземления, особенно для металлических светильников. Это позволит избежать поражения электрическим током при повреждении изоляции.

Выбор оптимальной схемы включения для различных помещений

При выборе схемы включения ламп накаливания следует учитывать особенности помещения:


  • Для небольших комнат подойдет простое одиночное включение
  • В больших помещениях удобнее использовать параллельное включение нескольких светильников
  • Для коридоров и лестниц оптимальна схема с проходными выключателями
  • В ванных комнатах и других влажных помещениях необходимо использовать выключатели с защитой от влаги

Правильно подобранная схема включения обеспечит комфортное и безопасное освещение в любом помещении. При необходимости можно комбинировать различные схемы для достижения оптимального результата.


принцип работы, изготовление и монтаж

Лампы накаливания и галогенные источники света широко распространены в жилых и офисных помещениях. Из-за воздействия разных факторов лампочки выходят из строя. К неисправности могут привести скачки напряжения, слишком частые включения и выключения.

Даже лампочка, защищенная понижающим трансформатором, не защищена от перегорания. Однако существует способ, с помощью которого добиваются продления срока службы источника света — плавное включение ламп накаливания. Чтобы добиться такого эффекта, используются специальные электронные устройства, которые обеспечивают постепенный нагрев нити накала и тем самым экономят рабочий ресурс лампочки.

Содержание

  • Принцип работы
    • Блок питания
    • Устройство плавного включения
    • Диммирование
  • Самостоятельное изготовление включателя
  • Тиристорная схема
  • Симисторная схема
  • Схема на специализированной микросхеме
  • Место установки блока

Принцип работы

Блок питания

Чтобы нить накаливания изнашивалась медленнее, нужно сгладить перепад напряжения. Иными словами, нужно добиться более плавного включения и отключения лампочки. Добиваются этого путем оптимизации соотношения температуры спирали и напряжения с помощью специального блока питания.

При уровне питания в 180 В происходит сокращение светового потока на 2/3. Однако, если подключить более мощных потребителей, можно добиться необходимого уровня освещения и плавного запуска лампочки накаливания. Дополнительный бонус к увеличению срока службы источника света — экономия электроэнергии.

При покупке блока для медленного включения следует выяснить у продавца степень устойчивости прибора к перепадам напряжения. Надежный блок имеет запас, превышающий 25%. Если данный показатель выше — это указывает на еще большую эффективность блока.

Устройство плавного включения

Принцип работы данного устройства такой же, как и блока питания. Однако прибор для плавного включения меньше по размерам, что позволяет разместить его даже под плафоном потолочного светильника, в подрозетнике или соединительной коробке.

Подключение устройства плавного включения осуществляется последовательно — на фазу. Напряжение на лампочку составляет 12В или 24В. Последовательное включение задействуется в схеме до понижающего трансформатора.

Диммирование

Диммер представляет собой электронный многофункциональный переключатель. Устройство используется для изменения электрической мощности. С помощью диммера регулируют яркость света. Данный прибор устанавливается в схему включения лампочки и управляется в ручном режиме или автоматически. В цепи диммеры заменяют штатные переключатели. В сложных схемах диммеры размещают на вводе напряжения в жилище.

Наиболее простые диммеры оснащены поворотным регулирующим механизмом. В таком устройстве регулируется подача напряжения от нуля до максимума. Выпускаются приборы и с дистанционным или звуковым управлением, а также сенсорные и программируемые модели.

Самостоятельное изготовление включателя

Все описанные ниже схемы реализуются своими руками при наличии базовых познаний в электротехнике.

Тиристорная схема

Для реализации схемы понадобятся несложные компоненты, многие из которых можно найти в кладовке дома или в старом оборудовании.

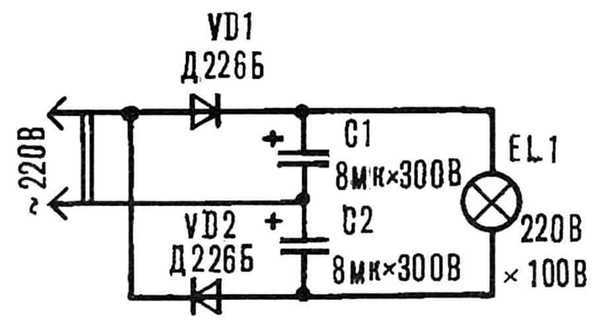

В цепочке выпрямительного моста VD1, VD2, VD3, VD4 находится лампочка накаливания EL1. Она выполняет задачи нагрузки и ограничителя. В области плеча выпрямителя расположен тиристор VS1, а также сдвигающая цепь R1, R2, C1. Необходимость установки диодного моста вызвана особенностями функционирования тиристора.

Как только напряжение поступило на схему, ток направляется через нить накала к выпрямительному мосту. После этого через резистор выполняется подзарядка электролитной емкости. Когда напряжение доходит до момента открывания тиристора, данное устройство открывается. Далее через тиристор протекает ток лампы накаливания. В результате достигается цель — медленный разогрев вольфрамовой спирали. Скорость разогрева устанавливается емкостью конденсатора и резистора.

Симисторная схема

Для симисторной схемы понадобится меньшее количество деталей, так как в виде силового ключа применяется симистор VS1.

L1 выступает в качестве дросселя, гасящего помехи, появляющиеся в процессе открывания силового ключа. Этот элемент необязателен, и необязателен в цепи. Резистор R1 ограничивает ток, поступающий на управляющий электрод VS1.

Необходимая для установки времени цепь работает на резисторе R2 и емкости C1. Оба элемента получают питание по диоду VD1. Схема работы такая же, как и описанная ранее: при зарядке конденсатора до предела напряжения, приводящего к открыванию симистора, он раскрывается, и по нему течет ток.

На фотографии внизу показан симисторный регулятор. Помимо регулировки нагрузочной мощности он осуществляет медленную подачу тока на лампочку накаливания при ее включении.

Схема на специализированной микросхеме

Микросхема кр1182пм1 создана для изготовления разнообразных регуляторов фазы. С помощью микросхемы контролируется напряжение на лампах накаливания, мощность которых может достигать 150 Вт. Если необходимо управление более существенной нагрузкой или большим числом светильников, понадобится силовой симистор. Включение в цепь этого элемента показано на рисунке внизу.

Применение подобных устройств медленного включения возможно не только для лампочек накаливания, но и для галогенных светильников на 220 В. Такие же точно устройства ставятся в электроприборы для плавного запуска якоря двигателя.

Обратите внимание! Нельзя устанавливать устройства плавного запуска для светодиодных и люминесцентных источников света. Несовместимость вызвана отличающейся схемотехникой, принципом работы. В случае люминесцентных ламп предусмотрен собственный способ плавного разогрева. Что касается светодиодов, плавное включение технологически не нужно.

Место установки блока

Блок плавного пуска ламп накаливания и галогенных лампочек размещается в непосредственной близости от источника света или же в распредкоробке (другой вариант — подрозетник). Какой бы ни был сделан выбор места установки, важно оставить свободный доступ к блоку, чтобы в случае необходимости произвести его замену. Не допускается установка блока за несъемными панелями или полотнами натяжного потолка.

Если блок устанавливается на потолке, рекомендуется найти место возле люстры. Подходящее место — основание осветительного прибора.

Если блок по каким-либо причинам не удается установить возле люстры, его ставят в подрозетнике или распределительной коробке. Выбор места установки определяется его размерами. Габариты блока зависят от номинала мощности устройства. К примеру, блок Uniel Upb-200W довольно объемен, и поместить его в подрозетник довольно сложно.

Первый вариант (с размещением возле источника света) является более предпочтительным. В этом случае легче обеспечить свободный доступ к блоку для его ремонта или замены. Еще одна причина для установки блока возле светильника — нормальная циркуляция воздуха, которая необходима для охлаждения элементов, участвующих в схеме.

Схемы включения ламп накаливания.

Присоединение с сети двух ламп накаливания, управляемых одним однополюсным выключателем показано на рис.4а. Число ламп может быть больше двух.

Рис.4а.

Управление пятью лампами осуществляется двумя, расположенными радом однополюсными выключателями (рис4б).

Рис. 4б.

П оворотом первого выключают первые 2 лампы, а поворотом второго – остальные 3. Такую схему включения ламп применяют в больших помещениях с режимом работы, требующим различной степени освещенности.

Для попеременного изменения числа включаемых ламп (например в люстре) их присоединяют к сети с помощью люстрового переключателя (рис4в).

Рис. 4в.

При первом повороте переключателя выключается одна лампа из трех, при втором – остальные две, но выключается первая лампа, третьим поворотом переключателя включаются все лампы, а четвертым – все лампы люстры выключаются.

При необходимости независимого управления одной или несколькими лампами с двух мест применяют схему (рис4г) где используют 2 переключателя, соединенных двумя перемычками.

Рис. 4г.

Перемычки и провод, идущий от переключателя к лампам, создают необходимые цепи независимого управления лампами с двух мест. Эту схему используют при освещении коридоров и лестничных клеток жилых домов и предприятий, а так же туннелей с двумя или несколькими входами.

Лампы осветительных электроустановок, питаемых от трехпроводной системы трехфазного тока, включают на междуфазное напряжение сети (рис 4д), а

Рис.4д.

питаемых от четырехпроводной сети – между фазным и нулевым проводами. (рис.4е.)

Люминесцентные лампы могут включаться в электрическую сеть по стартерной или бесстартерной схемам зажигания.

При включении ламп со стартерной схемой зажигания (рис. 5) в качестве стартера применяют газоразрядную неоновую лампу с двумя ( подвижными и неподвижными) электродами.

Рис. 5. Стартерное зажигание люминесцентной лампы:

а – схема, б – общий вид стартера; 1 – дроссель, 2 – лампа,

3 – стартер.

Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе, и таким образом предохраняющим её от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением – дроссель.

Зажигание люминесцентной лампы происходит следующим образом. При включении лампы между электродами возникает тлеющий разряд, тепло которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой протекает ток, необходимый для предварительного подогрева электродов лампы. Подогреваясь, электроды начинают испускать электроны. Во время протекания тока в цепи электродов лампы разряд в стартере прекращается, в результате подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы. При разрыве к напряжению сети добавляется ЭДС. Самоиндукции дросселя и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе и её зажигание. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается на столько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера. Если зажигание лампы не произойдет, то на электродах стартера появиться полное напряжение сети и весь процесс повториться.
