Какие существуют варианты схем ВРУ с двумя вводами. Как выбрать оптимальную схему ВРУ в зависимости от категории электроснабжения. Какие преимущества дает применение АВР в схемах ВРУ. На что обратить внимание при проектировании ВРУ с двумя вводами.
Особенности проектирования вводно-распределительных устройств с двумя вводами
Вводно-распределительные устройства (ВРУ) с двумя вводами применяются для повышения надежности электроснабжения потребителей. Наличие двух независимых вводов позволяет обеспечить резервирование питания в случае аварии на одном из вводов.
При проектировании ВРУ с двумя вводами необходимо учитывать следующие ключевые моменты:
- Категорию надежности электроснабжения объекта
- Требуемую мощность нагрузки
- Необходимость автоматического ввода резерва (АВР)
- Схему распределения нагрузки между вводами
- Организацию учета электроэнергии
Рассмотрим основные варианты схем ВРУ с двумя вводами и их особенности.
Схема ВРУ для III категории надежности электроснабжения
Для потребителей III категории надежности допускается перерыв электроснабжения на время ручного переключения на резервный ввод. Типовая схема ВРУ в этом случае выглядит следующим образом:
- Два ввода с рубильниками-переключателями
- Общий вводной автомат
- Общий учет электроэнергии
- Распределительная часть с отходящими линиями
Преимущества такой схемы:
- Простота и низкая стоимость
- Возможность ручного переключения между вводами
- Один комплект коммутационной аппаратуры
Недостатки:
- Отсутствие автоматического переключения на резерв
- Перерыв питания при переключении вводов
Схема ВРУ для II категории надежности электроснабжения
Для потребителей II категории требуется обеспечить питание от двух независимых источников с возможностью быстрого переключения. Возможны два основных варианта схемы ВРУ:
1. С одной секцией шин
- Два ввода с автоматическими выключателями
- Секционный автомат между вводами
- Общая система шин
- Распределительная часть
2. С двумя секциями шин
- Два независимых ввода с автоматами
- Две изолированные секции шин
- Секционный автомат между секциями
- Распределение нагрузки по секциям
Преимущества схемы с двумя секциями:
- Возможность распределения нагрузки между вводами
- Селективное отключение при авариях
- Удобство обслуживания и ремонта
Применение АВР в схемах ВРУ с двумя вводами
Для потребителей I и II категорий целесообразно применение устройств автоматического ввода резерва (АВР) в составе ВРУ. АВР обеспечивает автоматическое переключение на резервный ввод при исчезновении напряжения на основном вводе.
Основные преимущества использования АВР:
- Минимальное время восстановления питания
- Исключение человеческого фактора при переключении
- Повышение надежности электроснабжения
- Возможность мониторинга состояния вводов
В зависимости от требований к быстродействию и селективности применяются различные схемы АВР:
- Двухстороннее АВР с секционным выключателем
- АВР по схеме «крест»
- Моноблочное АВР на два ввода
Особенности схемы ВРУ 250А с АВР на 2 ввода по схеме «крест»
Схема ВРУ 250А с АВР на 2 ввода по схеме «крест» обладает рядом преимуществ:
- Высокое быстродействие переключения
- Возможность работы на общую нагрузку
- Селективное отключение при авариях
- Удобство эксплуатации и обслуживания
Основные элементы такой схемы:
- Два ввода с выключателями-разъединителями
- Два моноблочных АВР на 250А
- Перекрестное соединение АВР
- Распределительная часть на 2 секции
При пропадании напряжения на одном из вводов, АВР автоматически переключит питание на исправный ввод, обеспечивая бесперебойное электроснабжение потребителей.
Учет электроэнергии в ВРУ с двумя вводами
Организация учета электроэнергии — важный аспект проектирования ВРУ. Для схем с двумя вводами возможны следующие варианты:
- Общий учет на вводе ВРУ
- Раздельный учет по каждому вводу
- Комбинированная схема с общим и раздельным учетом
Выбор схемы учета зависит от требований энергоснабжающей организации и особенностей объекта. При использовании АВР рекомендуется устанавливать счетчики на каждом вводе для корректного учета потребления.
Рекомендации по выбору оптимальной схемы ВРУ
При проектировании ВРУ с двумя вводами следует учитывать следующие факторы:
- Категория надежности электроснабжения объекта
- Требуемая мощность и характер нагрузки
- Необходимость автоматического переключения
- Требования к учету электроэнергии
- Условия эксплуатации и обслуживания
Оптимальным решением для большинства объектов является применение схемы с двумя секциями шин и АВР. Это обеспечивает высокую надежность, гибкость в распределении нагрузки и удобство эксплуатации.
Преимущества заводского изготовления ВРУ
При реализации сложных схем ВРУ с двумя вводами и АВР целесообразно использовать готовые заводские решения. Это дает ряд преимуществ:
- Гарантированное качество сборки и комплектующих
- Проведение заводских испытаний
- Сокращение сроков монтажа на объекте
- Техническая поддержка производителя
- Заводская гарантия на изделие в сборе
Ведущие производители предлагают типовые и индивидуальные решения ВРУ с учетом специфики конкретных объектов.
Эксплуатация и обслуживание ВРУ с двумя вводами
Для обеспечения надежной работы ВРУ с двумя вводами необходимо соблюдать правила эксплуатации и своевременно проводить техническое обслуживание:
- Периодические осмотры и проверки состояния оборудования
- Контроль температурного режима
- Проверка работоспособности АВР
- Протяжка контактных соединений
- Замена изношенных элементов
Регулярное обслуживание позволит своевременно выявлять и устранять потенциальные проблемы, обеспечивая длительную и безаварийную эксплуатацию ВРУ.
ВРУ 200А с АВР, 2 ввода, 2 секции распределения (6х125А, 8х63А, 6х16А)
Вводно-распределительное устройство ВРУ 200А c АВР (ВРУ-Б-(200+200)-03-12).
Шкаф ВРУ-Б-(200+200)-03-12 напольного исполнения, с коммерческим учетом электроэнергии на вводах. Предназначен для ввода и распределения питания силового оборудования 1-й категории электроприемников — перерыв в электроснабжении может повлечь за собой опасность для жизни людей, значительный ущерб предприятию, массовый брак продукции, расстройство сложного технологического процесса и т.д. Перерыв в питании допускается на время включения резервного источника питания.
Оба ввода являются рабочими, каждая секция распределения питается от своего ввода. При нарушении питания на одном из вводов, происходит автоматическое переключение на питание от исправного ввода.
Характеристики:
- Вводные аппараты – выключатели-разъединители Nh50 400А с видимым разрывом.
- Автоматический ввод резерва с контролем напряжения по двум вводам выполнен на базе двух моноблочных АВР 200А серии NZ7, соединенных по схеме крест на крест (2-в-2).
В основе конструкции моноблочных АВР NZ7 автоматические выключатели в литом корпусе с одним общим моторным приводом. - Секции распределения выполнены на автоматических выключателях в литом корпусе NM1 и/или модульного типа NB1-63/DZ158. Максимальное количество отходящих автоматов 3Р на одну секцию — 20 шт:
- NXB-125C 3P 125A 10kA х-ка C — 6 шт.
- NXB-63C 3P 16A 6kA х-ка C — 6 шт.
- NXB-63C 3P 63A 6kA х-ка C — 8 шт.
- Габариты 2100х2400х600 мм.
Настройки АВР:
- Нижняя граница напряжения от 160В
- Верхняя граница напряжения до 290В
- Задержка времени перехода на резервный ввод от 0с до 180с. Предотвращает ложные срабатывания АВР при кратковременных просадках напряжения в сети.
Схема ВРУ-Б-(200+200)-03-12:
Преимущества работы с нами:
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки.
Мы являемся официальным дистрибьютором CHINT в России, поэтому все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
Примеры наших проектов ВРУ:
Производственная площадка
Общая площадь производственных помещений 900 м²: сборочный цех, цех металлообработки, склад комплектующих и готовой продукции. На производстве заняты 56 мастеров и инженеров.
Кабельно-проводниковая продукция и медная шина для производства только ГОСТ.
Для производства напольных корпусов мы используем только оцинкованный металл толщиной 2 мм для большей стойкости к коррозии и жесткости каркаса. Для навесных шкафов используем холоднокатаный стальной лист толщиной 1,5 мм.
В цехе металлообработки стоит один координатно-револьверный пробивной пресс Abamet AMPe-750 и два гидравлических листогибочных пресса Abamet AMB-10031.
Сертифицированное качество
На все устройства ввода и распределения электроэнергии даём расширенную гарантию 2 года. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
Остались вопросы? — Отправьте запрос на [email protected], позвоните по телефону, указанному на сайте или оформите заказ.
Наши менеджеры свяжутся с Вами в кратчайшие сроки и ответят на все интересующие Вас вопросы.
Возникли сложности с выбором распределительного устройства? — обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.
Характеристики
Артикул: ВРУ-Б-(200+200)-03-12
Производитель: BONPET
тип коммутации АВР: моноблок
исполнение: напольное
количество вводов: 2
комплектующие: CHINT Electric
степень защиты корпуса: IP31
номинальный ток: 200А
Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения
Конфигурация любого вводного устройства здания зависит от категории электроснабжения.
По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.
Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.
1 III категория элекроснабжения.
Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения
Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.
2 II категория элекроснабжения.
При проектировании вводного устройства по II категории можно выделить две основные схемы.
Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель
Эта схема отличается от предыдущей лишь вводным отключающим аппаратом.
Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.
Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели
Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.
3 I категория элекроснабжения.

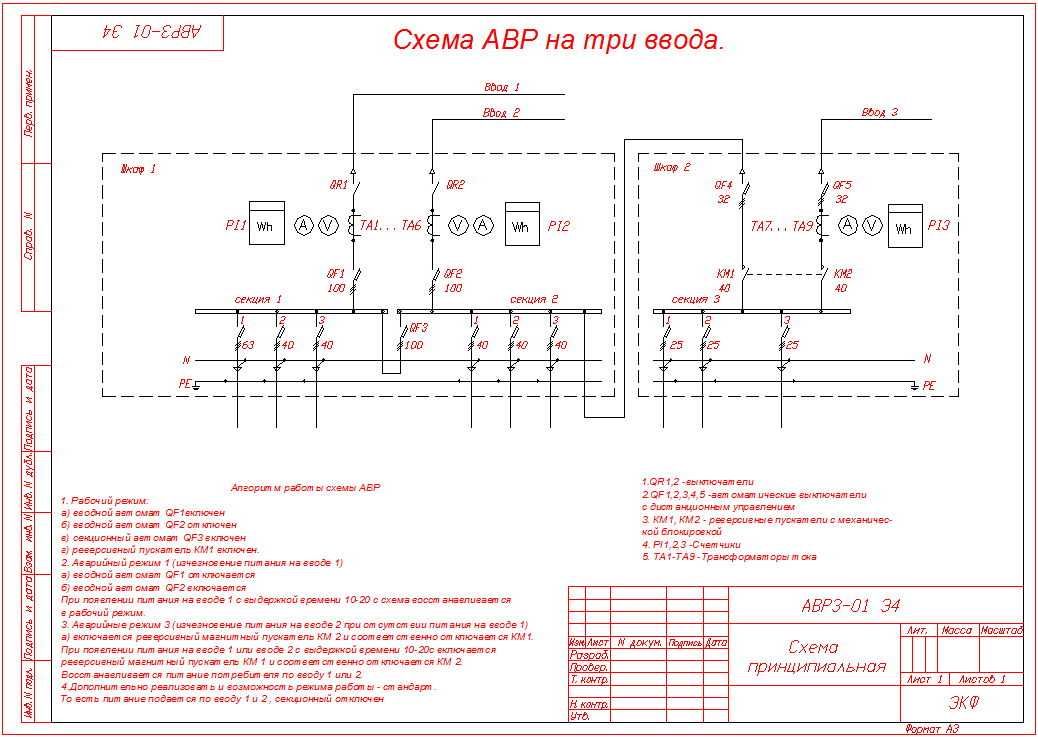

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.
0 и АВР 3.1.
Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель
В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.
Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели
Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.
P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт. 2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
