Tda1514A схема включения: TDA1514A высококачественный усилитель 50 Ватт

Содержание

полный Hi-Fi усилитель на TDA1514A

Основные характеристики усилителя, на основании данных от производителя TDA 1514A, при сопротивлении нагрузки 4 Ом и напряжении питания +/ — 23 вольт:



Долговременная максимальная выходная мощность (RMS) — 48 Ватт



Диапазон эффективно усиливаемых частот — 20……25 000 Гц



Коэффициент нелинейных искажений — — 90 dB



Эта конструкция оказалась очень удачной, а история ее спонтанного создания такова:



После того, как у LM3886 обнаружился недостаток — «хрюкающий » призвук на басовых пассажах при большой громкости, я стал искать способ избавиться от этой проблемы. ( статья по усилителю на LM3886 находится здесь ). Были произведены значительные изменения в обвеске, как для LM3886, так и для МС33079. К сожалению, избавиться от «хрюкания», не удалось. В то же время, работа МС33079 с новой обвеской мне очень понравилась и я решил построить оконечник на базе другой ИМС.
Выбор пал на TDA1514A, которую я до сей поры обделял вниманием. Доводилось мне слышать, что она капризна, склонна к самовозбуждению и требовательна к конфигурации монтажной платы. Учитывая это, я очень внимательно подошел к разработке монтажной платы и к организации питания. Позже, внес некоторые изменения и в схему темброблока. А схему включения TDA1514A, выбрал типичную, только разделительный конденсатор на входе заменил на неполярный — типа К73-17 ( 4,7 мкФ х 63в. )



ИСПЫТАНИЯ: Когда все было смонтировано и включено в сеть, я не поверил своим ушам — такого серьезного звучания я не ожидал. Этот «самопал» на микросхемах, запросто составит конкуренцию некоторым фирменным аппаратам.



Замечаний, фактически нет. Только плюсы — тут и мощь и неплохая чувствительность и запас по НЧ и аккуратные верха и никаких призвуков или заметных на слух искажений.



Звучание, несомненно заслуживает оценки «отлично«.



Шумов или фона, при отсутствии сигнала на входе — нет.



TDA1514A имеет встроенную систему задержки выходного сигнала при включении. Хотя она не такая совершенная, как у LM3886, переходные процессы заметны на слух, но они не напрягают акустику.



РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ:



Данный усилитель можно успешно использовать в составе домашнего аудиокомплекса, как мультимедийный, как усилитель фронтальных каналов для Home Cinema и везде, где требуется высококачественное воспроизведение звука.





Схема усилителя звуковой частоты 2х50Вт с предусилителем (TDA1514A, TDA1524A)

Усилитель с большой выходной мощностью и малым коэффициентом нелинейных искажений можно построить, если в его конструкции использовать микросхемы PHILIPS. На рис. 23.22 представлена блок-схема УМЗЧ на микросхемах TDA1514A и TDA1524A.

ИМС TDA1514A имеет такие характеристики:

  • Напряжение питания……………………………двухполярное, 10…30 В.
  • Выходная мощность при Un = 27 В………….не менее 50 Вт.
  • Сопротивление нагрузки………………………4…8 Ом.
  • Коэффициент гармоник………………………..не более 0,01%.
  • Полоса звуковых частот……………………….20…25000 Гц.
  • Относительный уровень шума………………..80 дБ.

Он состоит из предварительного усилителя-термоблока А1 на микросхеме TDA1524A, двух однотипных оконечных усилителей А2, АЗ на микросхемах TDA1514A, стабилизатора питающего напряжения DA1 и сетевого блока питания, собранного на элементах Т1, VD1, VD2, С1, С2. Переменные резисторы R1…R4 предназначены для следующих целей: R1 — громкость, R2 — тембр НЧ, R3 — тембр ВЧ, a R4 — баланс. Акустические системы подключаются к разъемам XS2 и XS3, а входной сигнал от электродатчика гитары величиной 0,25 мВ … 1,25 В подается на разъем XS1.

На рис. 23.23, 23.24 представлены принципиальные схемы блоков А1, А2 и АЗ.

Рис. 23.22. Блок-схема УМЗЧ на микросхемах фирмы PHILIPS



Рис. 23.23. Принципиальная схема предварительного усилителя термоблока А1



Рис. 23.24. Принципиальная схема оконечного каскада усилителя, блоки А2, АЗ

Детали

В усилителе использованы постоянные конденсаторы типа КМ, а электролитические конденсаторы типа К50-35, постоянные резисторы типа MJ1T с мощностью, указанной на схемах. Силовой трансформатор самодельный и намотан на тороидальном сердечнике из электротехнической стали. Геометрические размеры тора: внешний диаметр 100 мм, внутренний 55 мм и высота 40 мм. Обмотка I содержит 1200 витков провода ПЭВ-2 0,14, а обмотки II и III содержат по 150 витков провода ПЭВ-1 1,2 мм. Сетевой выключатель SA1 импортный, содержащий внутри неоновую лампочку. Микросхемы TDA1514A в блоках А2 и АЗ установлены на радиаторах от мощного диода BJI-200, распиленного пополам перпендикулярно ребрам. Детали блоков А1, А2 и АЗ смонтированы на печатных платах, вырезанных из листового стеклотекстолита толщиной 1…1,5 мм. На рис.23.25, 23.26 даны печатные платы блоков А1, А2, АЗ и монтаж их деталей. На печатной плате блока А1 резисторы устанавливаются вертикально.

Рис. 23.25. Печатная плата (а) и монтаж на ней деталей блока А1 (б)



Рис. 23.26. Печатная плата (а) и монтаж на ней деталей оконечного каскада усилителя (б)

Рис. 23.27. Конструкция УМЗЧ на ИМС фирмы PHILIPS

Все детали усилителя собраны на дюралюминиевом листе размером 330x200x5 мм, помещенном в металлический корпус (рис. 23.27). Для вентиляции напротив радиаторов в верней части корпуса и листе-шасси просверлен ряд отверстий диаметром 4…5 мм. Правильно собранный усилитель налаживания не требует. При необходимости конструкцию УМЗЧ можно дополнить светодиодным индикатором уровня.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

50-ваттный усилитель за 15 минут » Журнал практической электроники Датагор


Одна из разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения лишь немного сложнее, чем обычного операционного усилителя.

Перечислю достоинства чипа TDA1514:
— приемлемая цена
— высокая мощность, до 50 Ватт!
— низкие искажения
— тепловая защита
— отсутствие щелчка при включении/выключении

Могу сказать, пожалуй, поёт она и правда хорошо. Вернее сказать, пела… Наверное, потому и перестали выпускать. Маркетинг, блин. Ловите момент, берите, если сможете найти. Уходящая натура…

Содержание / Contents

Ниже привожу куски статьи Н. Сухова и разные дополнения.

Одна разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения (рис.1) лишь немного сложнее, чем обычного операционного усилителя.

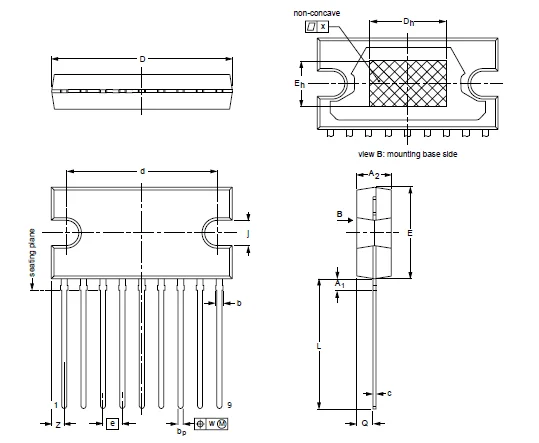

Микросхема выполнена в пластмассовом 9-выводном корпусе типа SOT131A,имеющем размеры 12,0х23,7 мм (шаг выводов 2,54 мм), что позволяет без труда разместить все элементы схемы (без радиатора и блока питания) на печатной плате размером 80х25 мм. Как видно из рис.1, транзисторы выходного каскада имеют две системы защиты от перегрева и от перегрузок по току. В таблице приведены характеристики, заявляемые изготовителем.

Испытания усилителя, собранного по рекомендуемой изготовителем схеме рис.1 (на монтаж ушло не более 15 мин.), были проведены автором при питании от стабилизированных источников +27,5/-27,5 Вольт и подключении эквивалента нагрузки по стандарту

IHF A202, рекомендуемого для испытаний усилителей мощности звуковой частоты.


Эквивалент нагрузки IHF A202

Смещение нуля на выходе усилителя составило -84,8 мВ, что соответствует спецификации изготовителя, но примерно на порядок больше, чем у престижных Нi-Fi усилителей на дискретных элементах, как правило, имеющих специальные подстроечные резисторы для установки «нуля». Недостаток легко устранить, включив последовательно с резистором R2 неполярный конденсатор емкостью не менее 50 мкФ или введя регулировку нуля по любой из схем, применяемых для обычных операционных усилителей. В режиме молчания потребляемый ток по обеим шинам питания составил 53 мА. Из этого можно сделать вывод, что транзисторы выходного каскада работают в режиме класса AB без отсечки коллекторного тока.

При увеличении амплитуды входного сигнала частотой 1кГц ограничение наступает при выходном напряжении 16,4В (среднеквадратическое значение), что соответствует мощности 67,2Вт. На нагрузке сопротивлением 4Ом и 33,6Вт на нагрузке 8Ом.

При работе на нагрузку 4Ом ограничение нижней полуволны наступает несколько ранее, чем положительной, что свидетельствует о небольшой асимметрии выходного каскада.

Спектр выходного сигнала при работе на эквивалент нагрузки IHF A202 и выходной мощности 95% от порога ограничения насыщен гармониками до 16-й, но уровень гармоник не превышает -90дБ, а это соответствует очень малому для микросхем УМ коэффициенту гармоник – не более 0,01%.
При выходной мощности 67,2Вт на нагрузке 4Ом усилитель потребляет ток 1,9А, что соответствует потребляемой мощности 104,5Вт и КПД 64% — цифры обычные для усилителей с выходными ступенями класса АВ. При пониженном напряжении питания +/- 15 Вольт максимальное выходное напряжение уменьшается до 9,2В (21Вт/4Ом) при потребляемом токе 1А. Минимальное напряжение питания, при котором сохраняется работоспособность — +/-8,5 Вольт. При этом выходное напряжение 4,6В (5,3Вт/4Ом), а потребляемый ток 0,55А.

АЧХ усилителя в диапазоне 20Гц….20кГц имеет неравномерность 0,5дБ, но на частоте 100кГц имеется горб высотой 4дБ, приводящий к небольшим выбросам на фронтах переходной характеристики. Спад вершин прямоугольного импульса частотой 1кГц не превышает нескольких процентов и объясняется наличием на входе разделительного конденсатора сравнительно небольшой емкости, образующего с резистором R1 ФВЧ с частотой среза 8Гц.
Скорость нарастания выходного напряжения при работе на нагрузку IHF A202 составила 7,5В/мкс для положительного перепада напряжения и 15В/мкс для отрицательного, что с большим запасом обеспечивает полную выходную мощность даже на верхней границе звукового диапазона, а также гарантирует отсутствие динамических и интермодуляционных искажений при работе с реальными звуковыми сигналами.


Схемы защиты от перегрузок по току и перегрева испытаны путем короткого замыкания выхода и съема микросхемы с радиатора. Обе схемы обеспечивают автоматическое восстановление режима работы после устранения перегрузки.

Тест на запас устойчивости проведен путем подключения к выходу усилителя емкостной нагрузки. Устойчивость сохраняется при эквивалентной емкости нагрузки до 0,47мкФ. При подключении нагрузки емкостью 202мкФ (общепринятый тест в мировой практике для исследования устойчивости усилителей класса Hi-Fi) рекомендуется для предотвращения выхода микросхемы из строя последовательно с нагрузкой включить LR стабилизирующую цепочку, отсекающую емкостную нагрузку и образующую при этом дополнительный полюс АЧХ из петли ООС. К сожалению, возникающий при самовозбуждении сквозной ток транзисторов выходных каскадов не ограничивается внутренней схемой защиты, что при отсутствии защиты по току блоке питания может привести к выходу микросхемы из строя.

Корпус микросхемы электрически соединен с выводом 4 (минусовая шина питания), поэтому несколько микросхем можно разместить на одном радиаторе без изолирующих прокладок.

Схему включения можно упростить за счет исключения цепочки вольтодобавки R4R5 и конденсатора 220мкФ, при этом вывод 7 соединяют с выводом 6. В таком включении максимальная выходная мощность уменьшается на 4Вт, но улучшается подавление пульсаций питающих напряженией. При соединении выводов 3 и 4 микросхема переводится в дежурный режим с пониженным энергопотреблением (18мА).

Заключение
Микросхема обладает очень хорошей линейностью и пригодна для создания усилителей мощности высокой верности. При мостовом включении двух микросхем можно получить мощность 100Вт на нагрузке 8Ом при коэффициенте гармоник 0,01%. Параметры микросхемы реально конкурируют с параметрами таких усилителей на дискретных элементах, как «Барк», «Одиссей», «Вега» и другие. Микросхема является хорошей альтернативой «дискретных» для тех, кто не имеет достаточного опыта или времени налаживания и доводки сложных схем. Схему включения желательно дополнить параллельной LR-цепочкой (L=10-20мкГн, R=10-20Ом), включаемой последовательно с нагрузкой, и схемой регулировки «нуля» на выходе. Для уменьшения спада вершины прямоугольного импульса емкость конденсатора на входе желательно увеличить до 5мкФ.

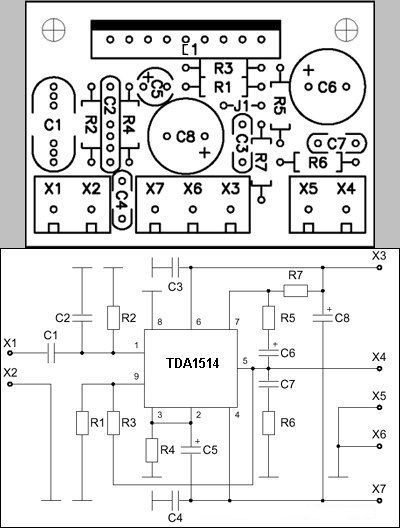

Вот еще одна схемка включения, отрисована поудачнее.

Список компонентов:
R1 — 20k C1 — 1uf
R2 — 680R C2 — 220pF
R3 — 470k C3 — 3.3uF
R4 — 20k C4 — 470nF
R5 — 3.3R C5 — 22nF
R6 — 150R C6 — 220uF
R7 — 82R C7 — 470nFВариант печатки:
Готовый усилитель — два канала на одной плате разведены:

Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это — сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.

Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30.
Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.

Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16).
Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в — 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.



В архиве схемы включения и чертёж ПП в Лэйаут:
🎁tda1514-black-eagle.7z  51.85 Kb ⇣ 92

При правильном монтаже и исправных деталях, усилитель начинает работать сразу и в налаживании не нуждается. Нужно только проконтролировать, чтобы на выходах обоих каналов был нулевой потенциал. В противном случае придется искать ошибку в монтаже или другой экземпляр чипа.

Даташит на TDA1514 у нас в справочнике.

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.



Hi-Fi усилитель мощности на микросхеме TDA1514 40 Вт


Предложенный в статье Hi-Fi усилитель — это компактный, несложный в сборке прибор, использующий только одну микросхему TDA1514, но гарантирующий выходную мощность звука 40 Вт. Подходит для усиления звука с мобильного проигрывателя компакт-дисков или iPod.

Используемый здесь чип — TDA1514, первоначально представленный на рынке компанией Phillips/Valvo. Лучшими характеристиками этого чипа являются его высокая выходная мощность и надежность. Доступен в 9-контактном пластиковом корпусе SIL с металлическим креплением.

Высокоэффективный hi-fi усилитель собран в корпусе, который обеспечивает термостойкость менее 1,5 кОм/Вт. Это означает, радиатор охлаждения должен иметь тепловое сопротивление всего 3,8 кОм/Вт, когда микросхема достигает максимальной рассеиваемой мощности 19 Вт (при Ub = +/- 27,5 В, Tu = 500°C).

Из схемы hi-fi усилителя видно, что для превращения микросхемы в мощное звуковое устройство требуется всего несколько пассивных элементов. Блок питания должен обеспечивать ток не менее 3 ампер. Потребляемый ток в режиме ожидания составляет около 60 мА, однако нужно иметь ввиду — напряжение питания не должно превышать 27,5 вольт!

При построении схемы старайтесь, чтобы провода к источнику питания и выходам были как можно короче. Резисторы R4 и R5 устанавливают коэффициент усиления по напряжению на обратной связи, который в данном случае составляет от 20 до 46 дБ. Что касается источника питания, то для одноканального hi-fi усилителя (моно) достаточно трансформатора на 80 ВА (T1).

Если вы создаете двухканальный (или стерео) усилитель, тогда для его корректной работы рекомендуется 120 ВА. Конденсаторы Cx и Cy в блоке питания, должны иметь номинал не менее 4,700 мкФ при напряжении 35 В, но может быть до 10.000 мкФ.

Конденсаторы, у которых емкость в два раза больше, разряжаются медленнее, поэтому дает лучший потенциал пиковой мощности, а это приводит к лучшей выходной мощности. Не стесняйтесь увеличивать емкость, но учтите, вы не получите особой дополнительной выгоды за такую ​​цену. Убедитесь в правильном подключении конденсаторов, иначе они взорвутся и нанесут травму.

Схема hi-fi усилитель звука на 1 микросхеме 40 Вт

Обязательно установите в высоковольтной цепи трансформатора предохранитель 0,25 мА (F1). При использовании тороидального трансформатора предохранитель должен быть с задержкой времени (медленным срабатыванием). Обязательно правильно заземлите источник питания и металлический кожух вокруг него.

Компоненты заземления (Dx, Dy, Rx, Cz) образуют прерыватель контура. Это рекомендуется для того, чтобы, устранять эти неприятные контуры заземления. Rx — резистор с проволочной обмоткой, мощностью 5 Вт, хотя можно поставить больше. Конденсатор Cz должен быть рассчитан на 250 В переменного тока.

НЕ устанавливайте электролитический конденсатор 250 В постоянного тока для Cz, так как он может выйти из строя, если когда-либо возникнет неисправность, которая приведет к протеканию сетевого тока на землю. Емкость должна быть только неполярной!

Dx и Dy рассчитаны на 250 В/1 А. Если ваши местные правила и нормы запрещают такое построение схемы, опустите все эти компоненты и подключите землю к земле, но НИКОГДА не отсоединяйте заземляющий провод… это может спасти вам жизнь или кому-то еще!

Блок питания для интегрального hi-fi усилителя мощностью 40 Вт

Построить блок питания для этого усилителя очень просто. Как показано на схеме выше, вам необходимо подключить трансформатор 18-0-18 (с центральным выводом), чтобы получить рекомендованное +/- 25 В. Будьте очень осторожны, так как эта конструкция требует подключения к электросети.

СЕТЕВОЕ НАПРЯЖЕНИЕ ОЧЕНЬ ОПАСНО. НЕ ДЕЛАЙТЕ ЭТОГО, ЕСЛИ ВЫ НЕ КВАЛИФИЦИРОВАНЫ. МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ СЕРЬЕЗНОЙ ТРАВМЕ.

Выходные характеристики TDA1514:

  • Выходная мощность: 51 Вт на 8 Ом при 10% искажении 1 кГц с источником питания +/- 27,5 В
  • Выходная мощность: 40 Вт на 8 Ом при искажении 0,1% 1 кГц с источником питания +/- 27,5 В
  • Выходная мощность: 28 Вт на 8 Ом при искажении 0,1% 1 кГц с блоком питания +/- 23 В
  • Выходная мощность: 48 Вт на 4 Ом при искажении 0,1% 1 кГц с блоком питания +/- 23 В
  • Усиление: 30 дБ с использованием компонентов таблицы (регулируется от 20 до 46 дБ)
  • Источник питания: от +/- 10 В до +/- 30 В, только двуполярное питание

Печатная плата моно усилителя мощностью 40 Вт

Расположение деталей на плате усилителя

Печатная плата стерео усилителя 2×40 Вт

Расположение деталей на плате стереофонического усилителя 2×40 Вт

Скачать — TDA1514 datasheet

Схема усилителя для активной акустической системы » Паятель.Ру


Усилитель предназначен для питания активной акустической системы выходной мощности до 50W. Усилитель питается от трансформаторного источника на стандартном силовом трансформаторе мощностью 100W, предназначенном для получения переменного напряжения 36V. Вторичная обмотка перемотана так, чтобы сделать отвод от её середины.


То есть, обмотку нужно осторожно размотать, считая витки, а затем, узнав её число витков, так же осторожно намотать обратно, сделав отвод от середины.

Параметры усилителя:

1. Диапазон рабочих частот …. 20-25000 Гц.
2. Номинальная выходная мощность при КНИ не более 0,1% ……….. 30W.
3. Максимальная выходная мощность……..50 W.
4. Сопротивление нагрузки……………8 Оm.
5. Входное сопротивление…………. 50 kOm.
6. КНИ при выходная мощности 5W……….0,01%.
7. Источник питания…………..сеть AC 220V.

Принципиальная схема усилителя показана на рисунке 1. Входной сигнал подается на разъем Х2. Он поступает на предварительный усилитель на ОУ А1.2, задача которого в обеспечении необходимой чувствительности. Коэффициент передачи данного усилителя можно установить подстроенным резистором RP1 так, как это требуется для конкретного использования данной активной АС.

На втором операционном усилителе А1.1 сделан предварительный повторитель, для подачи сигнала на другое устройство, например, на вторую такую же акустическую систему, если нужно воспроизводить моносигнал на двух АС. Задача этого усилителя в развязке входов.

Второе устройство подключают в Х1 и его входное сопротивление не оказывает никакого влияния на работу предварительного усилителя на А1.2.

Усилитель мощности сделан на микросхеме А2 — TDA1514. Микросхема включена по схеме с двухполярным питанием. Данная микросхема практически представляет собой мощный операционный усилитель, поэтому, коэффициент передачи УМЗЧ на А2 зависит величины ООС, то есть, от сопротивления R9. Чем больше это сопротивление, тем больше коэффициент передачи.

Однако, нужно принять во внимание тот факт, что чрезмерное увеличение усиления приводит к увеличению КНИ и возрастанию склонности усилителя к самовозбуждению. Переменный резистор RP2 — регулятор громкости.

Источник питания трансформаторный. Трансформатор Т1 имеет вторичную обмотку с отводом от середины. Этот отвод соединен с общим проводом (GND). Для получения двухполярного постоянного напряжения используется диодный мост VD1. Конденсаторы С14 и С15, соответственно, служат для сглаживания пульсаций выпрямленного напряжения.

Двухполярное напряжение ±25V на схеме показано условно, реально это напряжение меняется в зависимости от нагрузки (от величины выходной мощности усилителя), так как не является стабилизированным.

Предварительный усилитель на А1 питается однополярным стабилизированным напряжением 12V, получаемым из напряжения +25V при помощи параметрического стабилизатора R13-VD2.

Практически все детали усилителя, кроме трансформатора питания, расположены на печатной плате (рис.2.) из фольгированного стеклотекстолита с двухсторонним расположением печатных дорожек.

Плата очень компактная, поэтому использование деталей другого типа вряд ли возможно без существенных изменений в разводке и размерах печатной платы.

Однако, при условии переделки платы можно использовать самые разные компоненты. Выпрямительный мост KBU8 можно заменить любым интегральным мостом или мостом, собранным на отдельных диодах, допускающим ток не менее 5А.

Предварительный усилитель и буферный усилитель можно сделать на другой микросхеме, содержащей два ОУ общего применения, либо на отдельных ОУ. Можно отказаться от буферного усилителя на А1.1 и выполнить только схему предварительного усилителя на А1.2, используя одиночный ОУ, например, КР140УД608 или аналогичный.

Миниатюрные электролитические конденсаторы большой емкости можно заменить их более крупными собратьями аналогичной емкости и допускающими напряжение не ниже указанного на схеме.

Светодиод HL1 — любого типа, его вообще можно и не устанавливать, так как он нужен только для индикации включенного состояния. Стабилитрон VD2 — любой на 12V, например, Д814Д.

Чтобы не заниматься перемоткой трансформатора, схему питания можно сделать на двух трансформаторах, каждый по 50W, с вторичной обмоткой на 18V.

В этом случае потребуется два выпрямителя для каждый полюс питания, а затем эти два отдельных источника питания включить плюсом к минусу, так чтобы получить двуполярное напряжение. Обязательное условие — трансформаторы должны быть одинаковыми как по параметрам, так и по конструкции.

Электрические схемы TDA



УСИЛИТЕЛИ МОЩНОСТИ.
НАЗНАЧЕНИЕ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

TDA1013B                            (скачать схему)

4 Вт усилитель мощности звукового сигнала с регулировали громкости по постоянному току

НАЗНАЧЕНИЕ интегральный усилитель звукового сигнала с регулировки громкости Широкий диапазон питающих напряжении делает его идеальным для встраивания в различные стационарные и переносные устройства например телевизоры и плейеры
Схема регулировки громкости имеетлогарифмическую характеристику с диапазоном свыше 80дБ регулировка громкости осуществляется постоянным напряжением в пределах от 2 до 6 5В
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1) малое количество навесных компонентов2) широкий диапазон питающих напряжений 3) широкий диапазон регулирования 4) совместимость по выводам с TDA 1013А 5) фиксированный коэффициент усиления 6) высокое отношение «сигнал шум», 7) термозащита
8) обеспечивает высокую стабильность и качество

TDA1514A (скачать схему)


50 Вт высококачественный Hl Fl усилитель

НАЗНАЧЕНИЕ HI-FI усилитель мощности, применяемыи в качестве функционального модуля в различной радио- и телеаппаратуре Высокое качество работы удовлетворяеттребованиям цифровой звуковой техники
Схема имеет общую защиту два выходных транзистора имеют защиту от перегревания и от чрезмерных «всплесков» напряжений
Схема имеет «немой» режим который может быть использован в течении некоторого периода после включения питания Длительность периода задается схемой задержки с использованием внешних компонентов
Устройство предназначено для работы с симметричными блоками питания но не запрещается использовать и несимметричные блоки питания
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1) высокая выходная мощность
2) малые гармонические искажения 3) малые интермодуляционные искажения 4) низкое напряжение смещения

5) хорошее подавление пульсаций
6) средства «немого»/дежурного режима,
7) термозащита,
8) электростатическая защита,
9) нет щелчков при включении и выключении,
10) очень низкое термосопротивление,
11) защита от выхода из рабочей области

TDA1520B, TDA1520BQ (скачать схему)


20 Вт Hl-Fl усилитель мощности звукового сигнала

НАЗНАЧЕНИЕ интегральный Hl-FI усилитель мощности звукового сигнала, для использования совместно с нестабилизируемыми симметричными или со стабилизируемыми несимметричными источниками в аппаратуре с питанием от сети (например стерео радиоаппаратура стереофонические звуковые тракты телевизоров и в кассетных магнитофонах)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1) низкое напряжение смещения на входе (допустимое для BTL-аппаратуры)
2) низкие перекрестные искажения
3) низкие интермодуляционные и переходные
интермодуляционные искажения
4) низкие га рмонические искажения
5) хорошее подавление фона переменного тока,

6) высокая скорость нарастания выходного напряжения;
7) нет «щелчков» при включении и выключении,

8) термозащита

TDA1521, TDA1521Q (скачать схему)

Два 12 Вт Hl-Fl усилителя мощности звукового
сигнала.

НАЗНАЧЕНИЕ сдвоенные Hl-Пусилителямощности звукового сигнала Применяется в аппаратуре с сетевым питанием (стерео радио- и телеаппаратуры)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ.
1) мало внешних навесных компонентов, 2) «немой» режим при включении и выключении
питания для устранения «щелчков»;
3) низкое смещение выходного напряжения относительно земли
4) превосходный баланс между каналами;
5) Hl-FI характеристика, соответствующая стандартам IEC 268 и DIN 45500
6) устойчива к коротким замыканиям,
7) термозащита


TDA1521A
(скачать схему)

Два 6 Вт Hl Fl усилителя мощности звукового
сигнала

НАЗНАЧЕНИЕ сдвоенные Hl-Пусилителимощности звукового сигнала Применяется в аппаратуре с сетевым питанием (стерео радио- и телеаппаратуры).
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1) малое количество навесных компонентов
2) «немои» режим при включении и выключении питания для устранения «щелчков»
3) низкое смещение выходного напряжения относительно земли;
4) превосходный баланс между каналами
5) Hl-Fl характеристика, соответствующая стандартам IEC 268 и DIN 45500
6) устойчива к коротким замыканиям,
7) тормоза щита

TDA2613 (скачать схему)

6Вт Hl-Fl усилитель мощности звукового сигнала

НАЗНАЧЕНИЕ Hl-Fl усилитель мощности звукового сигнала Применяется в аппаратуре с пита
нием от сети
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1) требует мало внешних компонентов
2) «немой» режим по входу при включении и выключении питания (нет щелчков),
3) низкое смещение выходного напряжения относительно земли,
4) Hl-Fl характеристика соответствующая стандартам I EC 268 и DIN 45500,
5) устойчива к коротким замыканиям
6) тормоза щита

TDA7052A/АТ (скачать схему)

1 Вт BTL-усилитель моно звукового сигнала с регулировкой громкости по постоянному току

НАЗНАЧЕНИЕ: моно BTL-усилитель с регулировкой громкости по постоянному току. Был разработаны для телевизоров и мониторов, но может также использоваться для переносных, магнитофонов и радио, записываемых от батареек.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
1) регулировка громкости по постоянному току;
2) мало навесных компонентов;
3) режим БШН;
4) тормоза щита;
5) устойчивость к коротким замыканиям;
6) нет щелчков при включении и выключении;
7) хорошая общая стабильность;
8) малая потребляемая мощность;
9) низкие уровни ВЧ излучения;
10) электростатическая защита всех выводов.

TDA7052 (скачать схему)

1 Вт BTL-усилитель монофонического звукового
сигнала.

НАЗНАЧЕНИЕ: BTL-усилитель моносигнала.
Разработан для переносных звуковых аппаратов с
питанием от батарейки
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
1) не требует навесных компонентов;
2) нет щелчков при включении и выключении;
3) хорошая общая стабильность;
4) малая потребляемая мощность;
5) не требует внешнего радиатора;
6) устойчивость к коротким замыканиям.

TDA7053 (скачать схему)

Два 1 Вт переносных стационарных усилителей мощности стереофонического звукового сигнала

НАЗНАЧ ЕН И Е: интегральный стереоусилитель мощности класса В. И С содержит 2 BTL-усилителя. Разработана для переносной звуковой аппаратуры. Но может использоваться и в стационарной аппаратуре с питанием от сети.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
1) нет навесных компонентов;
2) нет щелчков при включении и выключении;
3) хорошая общая стабильность;
4) малая потребляемая мощность;
5) устойчивость к коротким замыканиям.


1 2 3

Современные усилители (2007) » Litgu.ru


Название: Современные усилители
Автор: Баширов С.Р
Издательство: НТ Пресс
Год: 2007
Страниц: 106
Формат: PDF, DJVU
Размер: 10.2 Мб
Язык: русский
Серия: В помощь радиолюбителю

Данный справочник содержит основные электрические параметры, а также стандартные и модифицированные схемы включения интегральных схем тракта современного усилителя: блоки коммутации и индикации, активные фильтры и аудиопроцессоры, регуляторы громкости, эквалайзеры и усилители мощности НЧ. Для всех схем приведены чертежи печатных плат и внешний вид собранных устройств.
Книга будет полезна как подготовленным и начинающим радиолюбителям, так и специалистам по ремонту бытовой радиоаппаратуры.

Содержание

Предисловие 5
Глава 1. Устройства коммутации и индикации 7
1.1. Электронный коммутатор на микросхеме TDA1029 7
1.2.12-разрядный светодиодный индикатор уровня на микросхеме А277 10
1.3.5-разрядный двухканальный светодиодный
индикатор на микросхеме AN6884 14
Глава 2. Эквалайзеры, регуляторы громкости и тембра 17
2.1. Пятиполосный графический стереоэквалайзер на микросхеме CXA1352AS 18
2.2. Стереорегулятор громкости, баланса и тембра ВЧ и НЧ на микросхеме КА2107 20
2.3. Электронный стереотемброблок на микросхеме TDA1524 23
2.4. Hi-Fi-стереотемброблок на микросхеме ТА7630 25
2.5. Электронный стереотемброблок с кнопочным управлением на микросхеме К174ХА54 28
2.6. Процессор обработки аудиосигнала на микросхеме TDA3810 31
2.7. Активный двухканальный фильтр на микросхеме ВА3870 (Mega Bass) 34
2.8. Аудиопроцессор на микросхеме mРС1892 37
2.9. Расширитель стереобазы на микросхеме К157УД2 40
Глава 3. Усилители с электронной регулировкой громкости 43
3.1. Электронный регулятор уровня громкости 43
3.2. Двухканальный цифровой регулятор громкости на микросхеме КА2250 46
3.3. Четырехканальный цифровой регулятор громкости на микросхеме КА2250 49
3.4. Усилитель с электронной регулировкой громкости на микросхеме TDA1013B 51
3.5. Усилитель с электронной регулировкой громкости на микросхеме TDA7056B 53
3.6. Стереоусилитель с электронной регулировкой громкости на микросхеме TDA7057AQ 54
Глава 4. Активные фильтры для сабвуферов 57
4.1. Активный фильтр сабвуфера на микросхеме NE5532 57
4.2. Активный фильтр сабвуфера на микросхеме LM324 60
Глава 5. Маломощные усилители 63
5.1. Усилитель на микросхеме LM386 63
5.2. Стереоусилитель на микросхеме КР174УН31 64
5.3. Усилитель на микросхеме TDA7240 66
Глава 6. Мощные усилители 69
6.1. Моноусилители 69
6.1.1. Мостовой усилитель 20 Вт на микросхеме TDA2005 69
6.1.2. Усилитель 40 Вт на микросхеме TDA1560 71
6.1.3. Усилитель 50 Вт на микросхеме TDA1514A 74
6.1.4. Усилитель 70 Вт на микросхеме TDA1562 76
6.1.5. Усилитель 100 Вт на микросхеме TDA7294 79
6.1.6. Усилитель 100 Вт на микросхеме TDA1514A 81
6.1.7. Усилитель 170 Вт на микросхеме TDA7294 83
6.2. Стереоусилители 84
6.2.1. Усилитель 2×12 Вт на микросхеме TDA2005 84
6.2.2. Усилитель 2×22 Вт на микросхеме TDA1552 86
6.2.3. Усилитель 2×26 Вт на микросхеме ТА8210 88
6.3. Квадроусилители 90
6.3.1. Усилитель 4х 11 Вт на микросхеме TDA1555Q 90
6.3.2. Усилитель 4×25 Вт на микросхеме TDA8567 92
6.3.3. Усилитель 4×35 Вт на микросхеме TDA7384Q 95
Глава 7. Комбинированные схемы 99
7.1. Усилитель 140 Вт на микросхеме TDA7293 с предварительным усилителем на микросхеме NE5532 99
Заключение 102
Библиография 103

Скачать Баширов С.Р — Современные усилители (2007)


Нашел ошибку? Есть жалоба? Жми!
Пожаловаться администрации

Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт

Предупреждение: Эта микросхема давно снята с производства и если будет продаваться и дешево — она ​​будет фальшивкой! Если вы покупаете, убедитесь подлинный чип можно получить у хорошего поставщика (т.е. не на аукционных сайтах), иначе производительность будет плохой, чип может быть легко поврежден и создать опасность, или гул / гудение могут быть хуже, чем официальный чип. Из-за отсутствия доступности, несмотря на то, что это отличный звуковой чип, я не могу его рекомендовать. для новостроек.LM3886 — это следующий шаг вперед, и он также отлично звучит.

Рекомендуемый опыт : средний уровень, знание усилителей, источников питания с разделенной шиной, травление печатных плат, установка радиатора и квалификация сети

TDA1514A приложение

Факты

  • Выходная мощность: 51 Вт на 8 Ом при 10% искажении 1 кГц с источником питания +/- 27,5 В
  • Выходная мощность: 40 Вт на 8 Ом при 0.Искажения 1% 1 кГц при питании +/- 27,5 В
  • Выходная мощность: 28 Вт на 8 Ом при искажении 0,1% 1 кГц с блоком питания +/- 23 В
  • Выходная мощность: 48 Вт на 4 Ом при 0,1% искажении 1 кГц с блоком питания +/- 23 В
  • Усиление: 30 дБ с использованием компонентов таблицы данных (регулируется от 20 до 46 дБ)
  • Источник питания: от +/- 10 В до +/- 30 В только с двумя источниками питания
  • Лист данных доступен здесь

Направляющая

Из многих однокристальных усилителей Hi-Fi, TDA1514 (TDA1514A) — один из лучших однокристальных усилителей, которые вы найдете, который имеет хорошее соотношение цены и качества. хорошая производительность.У него много приложений. В технических характеристиках ничего не предлагается, но основное приложение, очевидно, Hi-Fi. Вот некоторые из моих собственные идеи для этого усилителя:

  • Стереоусилитель Hi-Fi
  • Маленький усилитель сабвуфера
  • ТВ усилитель
  • Усилитель объемного звука
  • Улучшения динамика ПК или другие подобные динамики со встроенными усилителями
  • Для проектов Hi-End этот усилитель может также использоваться для усилителей среднего или высокочастотного диапазона в системах двух- и трехканальных усилителей.

Прежде всего, давайте расскажем, что собой представляет однокристальный усилитель TDA1514. Что ж, это единственный 9-контактный чип, в котором есть отверстия сторона для установки на радиатор. На самом деле для этого не требуется много дополнительных компонентов, и все они легко доступны. Дизайн, который я использовал был для блока питания с раздельной шиной, и они предлагаются, поскольку их, вероятно, проще построить и обеспечить хорошую базу блока питания, если остальная часть Схема усилителя также является разъемной.

Схема является копией той же, что и в техническом описании Philips TDA1514A, которое можно найти здесь. Написав эту статью, Я обнаружил шокирующие новости о том, что этот чип больше не выпускается 🙁 Эта информационная страница предназначена только для справки для тех, кому удалось заполучить чип.

Как видно в любом случае, он немного сложнее, чем предыдущие усилители меньшего размера, представленные на моем сайте, такие как TDA2040, но стоит дополнительной сложности. (и все равно очень просто).Другие причины, по которым вы можете захотеть построить этот усилитель:

  • Отличное соотношение цены и качества
  • Высокая мощность
  • Низкие искажения (гармоники и искажения)
  • Тепловая защита
  • Не щелкает при включении и выключении
  • И насколько я могу судить, общий звук у него намного лучше, чем у чипов TDA2040 (и им подобных).
  • До 50 Вт мощности!

Если вы создаете этот усилитель для приложений с низким энергопотреблением (он будет работать от блока питания вплоть до +/- 10 В), то этот чип упадет прямо на плату. Печатная плата без неудобного изгиба контактов и других компонентов должна быть легко размещена.Я бы не рекомендовал использовать стрипборд при включении этого усилителя на более +/- 17 В (от трансформатора 12 В), и в тех случаях, когда вам нужна дополнительная мощность от этого усилителя, пожалуйста, спроектируйте свою собственную печатную плату с более толстыми дорожками для лучшего управления мощностью и лучшего звука за счет более низкого сопротивления гусеницы. Я разработал свою собственную доску, и она очень хорошо работает. Хотя больше компонентов При этом конструкция может быть почти такой же маленькой, как плата для устройств TDA2040 (и подобных).

Компоненты

Рекомендуется, чтобы все резисторы были изготовлены из металлической пленки с содержанием 1% пленки, что обеспечивает точность их значений. Резистор на 3,3 Ом должен быть рассчитан на 1 Вт.

Конденсаторы должны быть электролитическими, емкостью более 1 мкФ. Большинство электролитических конденсаторов должны быть рассчитаны на напряжение не менее 35 В, а должен быть подключен правильно. наоборот! Электроэлемент емкостью 47 мкФ должен иметь номинальное напряжение 63 В или выше, поскольку он находится между положительной и отрицательной шинами питания.При питании +/- 25 В это более 50 В через этот конденсатор.

Входной конденсатор емкостью 1 мкФ должен быть полиэфирного типа для достижения наилучших характеристик. При 1 мкФ частота среза составляет 8 Гц, что хорошо для расширения басов, но вы можете пойти и выше. если хотите.

Перепускные конденсаторы 0,47 мкФ (470 нФ) должны быть керамическими (или многослойными керамическими MLCC) и размещаться рядом с выводами ИС, как и конденсатор Зобеля 22 нФ и ВЧ 220 пФ. конденсатор частотного фильтра.

Примечание : В таблице данных рекомендуется изменить R4 с 82 Ом на 47 Ом и R5 изменить с 150 Ом на 82 Ом , если вы планируете использовать нагрузку на динамики 4 Ом. В противном случае для нагрузок 8 Ом оставьте рекомендуемые значения. Я не рекомендую использовать нагрузки 16 Ом.

Важной частью конструкции является то, что микросхема TDA1514 должна быть правильно вставлена ​​в плату!

На схеме показано устройство при виде спереди (т.е.е. не со стороны монтажного основания)! Контакты от 1 до 9 в порядке слева направо, не поймите неправильно.

Также, конечно, очень важно получить чертовски хороший радиатор! Эти устройства действительно немного нагреваются при сильном нажатии, без радиатора они перегреются. почти сразу же. Убедитесь, что конструкция вашей печатной платы оставляет место для большого радиатора, поэтому я рекомендую размещать микросхему TDA1514A на краю платы. так что его можно закрепить на радиаторе.

Микросхема также должна быть изолирована от радиатора с помощью слюдяных шайб или каптоновой ленты, в противном случае язычок, который подключен к -V (не заземлен), закоротит радиатор, который в большинстве приложений может быть заземлен. Перед включением проверьте мультиметром, что между шиной питания -V и радиатор. Если он низкий, проверьте, правильно ли вы изолировали микросхему от радиатора.

Коэффициент усиления при использовании компонентов, указанных в таблице данных, составляет 30 дБ.Это хорошее соотношение цены и того, как мой настроен. Если вы хотите это изменить, значения R2 и R3 определите это, где коэффициент усиления по напряжению равен 1 + (R3 / R2), например. для R2 680 Ом и R3 20 кОм: 1 + (20000/680) = 30,41. В дБ это 20 * log (30,41) (при условии, что входное напряжение 1 В RMS), что составляет 29,66 дБ.

печатная плата

Поскольку таблица не содержит макета, вот несколько дизайнов, а также моя оригинальная рисованная версия.

Обновлено 28.09.04

Мне любезно предоставил макеты печатных плат от читателя по имени MC Mike.Он сделал чертежи своего собственного и моего макета на программном обеспечении для печатных плат и разрешил мне разместить их здесь для блага других. Это рекомендуемый макет.

Оригинал MC находится здесь, и он снабжен следующей информацией:

R1 — 20к C1 — 1 мкФ
R2 — 680R C2 — 220 пФ
R3 — 470к С3 — 3.3 мкФ
R4 — 20к C4 — 470 нФ
R5 — 3.3R C5 — 22 нФ
R6 — 150R C6 — 220 мкФ
R7 — 82R C7 — 470 нФ

Мой оригинальный дизайн

Эти вышеперечисленные конструкции, вероятно, помогут тем, кто может изготавливать доски с более специализированным оборудованием, а также могут быть более понятными для скромной ручки для травления. пользователь, как я.Оба должны работать нормально, и моя версия (вторая из двух) наверняка будет работать, но меньше, чем MC, что, вероятно, лучший выбор. Как TDA1514 больше недоступен, я не смогу собрать новый и проверить, что конструкция работает нормально, но принципы выглядят хорошо.

Это мой оригинальный макет, который проверяется как работающий и может быть использован бесплатно при желании. Это действительно работает, но я не утверждаю, что дизайн идеальный, и я также не несет ответственности, если он не работает.Изображение должно быть напечатано размером 12 на 7,1 см. Маловероятно, что изображение ниже выйдет в масштабе 1: 1.

Использование разводки печатных плат не критично. Но убедитесь, что вы приняли необходимые меры предосторожности. Убедитесь, что все конденсаторы установлены правильно, а также микросхема усилителя. Убедитесь, что дорожки, которые вы рисуете на доске, точны и имеют максимальную ширину, не приближаясь слишком близко к другим дорожкам (как это может вызвать короткое замыкание при травлении платы).

Обратите внимание, что первые два макета — моно. Повторите то же самое с левой частью изображения для стерео. Моя оригинальная разводка для стерео — на двух микросхемах TDA1514. Право усилитель просто копия левого. Левый усилитель также маркирует контакты 1 и 9 микросхемы TDA1514, убедитесь, что они правильные, а правый точно так же накручивается. Изображение готового усилителя ниже показывает иллюстрацию этого.

Производительность

После правильного подключения TDA1514 — отличный усилитель, на самом деле действительно отличный.Он считается хорошим Hi-Fi и будет конкурировать со многими коммерческие системы, а некоторые коммерческие усилители с хорошей репутацией даже используют его (например, Cambridge Audio A1).

Я использую два таких усилителя в своей системе объемного звучания. Это мои основные усилители для фронтального канала, и я использовал их с Mordaunt Short MS20i. Динамики Pearl, динамики Mission M71i, а теперь и динамики JBL Control 1, и все они отлично поработали, особенно динамики Mission.Сила в диапазон от 30 до 40 Вт, но он действительно открывается очень хорошо и способен на громкость для вечеринок. Выше фото двух устройств TDA1514A у меня дома. сделал печатную плату.

TDA2040 управляет тремя другими каналами: правым задним, левым задним и центральным. Звук у этой системы действительно очень хороший, больше подходит для фильмов затем музыка, но все же доставляет удовольствие, и я полагаю, что это будет моя основная система Hi-Fi на некоторое время.Прекрасная коллекция отличных TDA усилители.

Этот усилитель также подойдет для многих других целей, я позволю вам использовать ваше воображение, но я все же рекомендую его из-за его простоты, стоимости и превосходного качества. представление. Я не думаю, что многие однокристальные усилители будут конкурировать с ним по цене и звуку, хотя LM1875 и TDA2050 могут быть его основными соперниками. Я еще не пробовал эти чипы, но сообщу подробности, если я это сделаю. Я также добавлю, что TDA1514 предназначен для использования с цифровым аудио компакт-диском.

Блок питания

Блок питания для этого усилителя прост. Вам нужно подключить трансформатор 18-0-18, чтобы получить +/- 25 В, что я рекомендую. Это включает в себя сетевую проводку:

ДЛЯ ИСТОЧНИКА ПИТАНИЯ ТРЕБУЕТСЯ ПРОВОДКА СЕТЕВОГО НАПРЯЖЕНИЯ. НЕ ПРОВОДИТЕ ЭТО, ЕСЛИ ВЫ НЕ ПОДХОДИТЕ КВАЛИФИКАЦИИ, МОЖЕТ СМЕРТЬ ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ. РЕЗУЛЬТАТ.

Для одного усилителя будет достаточно трансформатора 80 ВА, то есть, если у вас два усилителя, рекомендуется 120 ВА, 80 ВА будет управлять двумя, но мощность, вероятно, будет меньше. подвержен влиянию.Конденсаторы должны быть 4700 мкФ или больше, рассчитанные на 35 В — я пошел на OTT и выбрал 10000 мкФ, но почувствовал, что мне нужна лучшая выходная мощность и конденсаторы. вдвое больший разряд, медленнее, что дает лучший потенциал пиковой мощности. Не стесняйтесь увеличивать емкость, но вы можете не получить особых дополнительных преимуществ для цена задействована. Убедитесь, что они подключены правильно, иначе они могут причинить травму.

Должен быть установлен предохранитель, я оставлю это вам решать, что подходит из-за мировых вариаций электросети.Предохранитель должен быть с выдержкой времени. Вариант (медленный) при использовании тороидальных трансформаторов. Также не забудьте правильно заземлить источник питания и любой металлический кожух вокруг него.

Компоненты заземления и заземления образуют прерыватель контура. Это рекомендуемая конструкция, поскольку она может устранить эти опасные контуры заземления. R1 представляет собой резистор с проволочной обмоткой мощностью 5 Вт или лучше. Конденсатор 100 нФ должен быть рассчитан на 250 В переменного тока , вы не можете использовать конденсатор 250 В постоянного тока, так как он выйдет из строя, если когда-либо была неисправность, из-за которой сеть текла на землю.Перед строительством ознакомьтесь с правилами и положениями вашей страны, так как это может быть незаконным. Если да, опустите все эти компоненты и соедините землю с землей, но никогда не отсоединяйте провод заземления … это может спасти вашу жизнь или кого-то еще!

Это покрывает большую часть дизайна, но, пожалуйста, не забудьте прочитать таблицу (ссылка выше).

tda1514 техническое описание и примечания к применению

1998 — HT12E HT12D

Резюме: 1NA114AP Маркировка деталей Burr Brown Allen-Bradley micrologix 1000 RS 434-071 Печатная плата 1na111ap силиконовая жидкость для приборной панели allen-bradley hengstler, 890, 1 702019 1NA131AP ICM72171
Текст: Thomson LM1877N LM2876T LM2879T LM3876T LM3886T TDA1514 TDA1519A TDA1554Q TDA1560Q TDA7052A


Оригинал
PDF ICM7216A1JI ICM722A1JL ICL8038BC ICL8038CC MAX038CP HT12E HT12D 1NA114AP Маркировка деталей Burr Brown Микрологикс 1000 Allen-Bradley Печатная плата RS 434-071 1na111ap силиконовая жидкость для дашпотов allen-bradley Хенгстлер, 890, 1 702019 1NA131AP ICM72171
1996 — HT12E HT12D

Аннотация: Перекрестная ссылка на реле Panasonic NEC OMRON N80C196KC16 MOS248 TDA2086A GOULD 500 ЦВЕТНОЙ ЖК-дисплей ЦИФРОВОЙ ОСЦИЛЛОСКОП ДЛЯ ХРАНЕНИЯ ICM72171 1NA114AP SL443A nec matrix Дисплей с вакуумной трубкой
Текст: Готический SGS Thomson HA12017 HA12017 HA12017 LM1877N LM2876T LM2879T LM3876T LM3886T TDA1514


Оригинал
PDF
M51517L

Аннотация: SVI3102C LA4108 SN76008 svi3102 TDA7055 STK443 530 AN7166 UPC1288V TDA2025
Текст: TDA1512 TDA1512A TDA1512AQ TDA1514, A TDA1515AQ TDA1515AQ BTL TDA1516BQ TDA1516BQ BTL TDA1517 TDA1518BQ


Оригинал
PDF 5Г31А 5G31B 5G31C A1034P A2000V A2005V A2030 A205K A208E A208K M51517L SVI3102C LA4108 SN76008 svi3102 TDA7055 СТК443 530 AN7166 UPC1288V TDA2025
СТк442-130

Резюме: M56730ASP PAC011A PAC010A UPC2581 PAL005A stk413-020a upc2581v главное руководство по замене полупроводников ЭКГ STRS5717
Текст: 9.45 TDA1514 15,89 TDA1514A 15,89 TDA1515 3,35 TDA1515BQ 3,35 TDA1516 2,24 TDA1516BQ 2,24 TDA1518 7,89


Оригинал
PDF 100-up) СТК442-130 M56730ASP PAC011A PAC010A UPC2581 PAL005A stk413-020a upc2581v Руководство по замене полупроводников ЭКГ STRS5717
cm .02m z5u 1kv

Аннотация: BPW22A B2X84 la4347 конфигурация контактов BFW10 TDA3653 эквивалент fx4054 core TRIAC TAG 9322 HEF40106BP эквивалент dsq8
Текст: нет текста в файле


сканирование OCR
PDF BS9000, D3007 HE4000B 80 ПРАВО BS9000 см .02м z5u 1кв BPW22A B2X84 la4347 конфигурация контактов BFW10 Эквивалент TDA3653 fx4054 ядро TRIAC TAG 9322 Эквивалент HEF40106BP dsq8
1982 — PA0016

Аннотация: STR11006 SO41P PIONEER PA0016 преобразователь 7 сегментов в bcd 74c915 SAJ141 74HC145 tms1122 IC PA0016 KOR 2310 транзистор
Текст: нет текста в файле


Оригинал
PDF 14-дагар PA0016 STR11006 SO41P PIONEER PA0016 Конвертер 7 сегментов в bcd 74c915 SAJ141 74HC145 tms1122 IC PA0016 КОР 2310 транзистор
СТК411-230Э

Реферат: STK411-220E stk442-130 PAL005A UPC2581V FN1016 STRG6153 RSN313h35 STK407-070B MCZ3001D
Текст: нет текста в файле


Оригинал
PDF СТВДСТ-01 CAT22 СТК411-230Э СТК411-220Е stk442-130 PAL005A UPC2581V FN1016 STRG6153 РСН313х35 СТК407-070Б MCZ3001D
2002 — Диагностика индукционных плит

Реферат: цифровой вольтметр переменного тока с эмалированным медным проводом SWG Table с использованием электрической схемы 7107 IEC320 C14 Входная вилка силового разъема Предохранитель db 3202 diac siemens mkl конденсатор YY63T varta CR123A HXD BUZZER lt700 трансформатор
Текст: нет текста в файле


Оригинал
PDF 03фронт Диаграммы поиска неисправностей индукционных плит эмалированный медный провод SWG стол Цифровой вольтметр переменного тока с использованием 7107 Схема подключения IEC320 C14 Входной штекерный выключатель с предохранителем db 3202 diac siemens mkl конденсатор YY63T varta CR123A ЗУММЕР HXD lt700 трансформатор
1998 — Стабилитрон 3в 400мВт

Аннотация: транзистор bc548b, транзистор BC107, транзистор, транзистор, bc108, bc547, кросс-справочная таблица.
Текст: нет текста в файле


Оригинал
PDF DS750 87C750 80C51 PZ3032-12A44 БУК101-50ГС BUW12AF BU2520AF 16 кГц BY328 Стабилитрон 3в 400мВт транзистор bc548b BC107 транзистор ТРАНЗИСТОР BC108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 Спецификация семейства 74HCT IC ТРАНЗИСТОР MOSFET BF998
1996 — ФИЛИПС tda1514a

Аннотация: TDA1514A Hi-Fi усилитель Philips аудиоусилитель мощности IC databook SOT131 SOT-131A TDA1514A Аудио усилитель мощности IC Hi-Fi TDA1514 MAY1992 №
Текст: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНТЕГРИРОВАННЫХ ЦЕПЕЙ TDA1514A Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт Продукт, технические характеристики Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт TDA1514A ОБЩЕЕ ОПИСАНИЕ TDA1514A, усилитель Hi-Fi TDA1514A Рис.1 Блок-схема. Май 1992 г. 3 Philips Semiconductors Технические характеристики продукта Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт TDA1514A НОМИНАЛЬНЫЕ ПРЕДЕЛЫ Предельные значения в технических характеристиках Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт TDA1514A Теоретическая максимальная рассеиваемая мощность


Оригинал
PDF TDA1514A TDA1514A PHILIPS tda1514a Hi-Fi усилитель ic databook усилителя мощности звука philips SOT131 СОТ-131А TDA1514A ИС усилителя мощности звука Hi-Fi TDA1514 МАЙ 1992
к2645

Аннотация: k4005 U664B mosfet k4005 mb8719 транзисторный mosfet k4004 SN16880N stk5392 STR451 BC417
Текст: нет текста в файле


Оригинал
PDF MK135 MK136 MK137 MK138 MK139 MK140 Mk142 MK145 MK155 157 шведских крон k2645 k4005 U664B mosfet k4005 MB8719 транзистор mosfet k4004 SN16880N stk5392 STR451 BC417
ФИЛИПС tda1514a

Аннотация: СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 BTL audio 50W СХЕМА АУДИОУСИЛИТЕЛЯ 10000 1000 электрическая схема усилителя мощности звука L 9106 TDA1514A ASYMMETRICAL AN9106 ​​TDA1514A-BTL
Текст:, C13 на рисунке 1) должен быть установлен как можно ближе к TDA1514A.В этом приложении заземление, Примечания по применению T D A 1514A Аудио BTL-усилитель с асимметричным источником питания A N 9106 TDA1514A-BTL, Усилитель с асимметричным источником питания A N 9106 TDA1514A-BTL I = 1 кГц; THD = -60 дБ VpO O, Philips Semiconductors Audio / Radio Products Указание по применению Аудио-усилитель TDA1514A BTL, отчет NBA / AN8911, большая часть информации по TDA1514A дана, за исключением приложения BTL для TDA1514A с


сканирование OCR
PDF TDA1514A NBA / AN9106; AN9106 NBA / AN8911 TDA1514A-BTL -60 дБ PHILIPS tda1514a СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 BTL аудио 50 Вт СХЕМА АУДИОУСИЛИТЕЛЯ 10000 Схема усилителя мощности звука 1000 L 9106 АСИММЕТРИЧНЫЙ AN9106
OFWG

Аннотация: OFWG * 3203 блок питания цветного телевизора bu 1802 chn 719 транзистор NPN D313 эквивалент TDA3654 TDA2578 схема источника питания цветного телевизора TDA2653 vco ctn 150 27p
Текст: усилитель мощности звука 1493 TDA1514A Высокопроизводительный усилитель Hi-Fi мощностью 50 Вт 1495 TDA1520B, для телевизионных и видеосистем Числовой индекс TDA1514A Высокопроизводительный Hi-Fi 50 Вт


сканирование OCR
PDF BA481 toSAA7197 SAA7199 TDA4680 TDA4685 pA733C OFWG OFWG * 3203 цветной телевизор блок питания bu 1802 chn 719 ТРАНЗИСТОР NPN D313 Эквивалент TDA3654 TDA2578 принципиальная схема источника питания цветного телевизора TDA2653 vco ctn 150 27p
ФИЛИПС tda1514a

Аннотация: TDA1514A №
Текст: высокопроизводительный усилитель Hi-Fi TDA1514A G EN ER A L ОПИСАНИЕ N The T D A 1 5 1 4 A Встроенный высокопроизводительный усилитель Hi-Fi с питанием от сети TDA1514A Рис.1 Блок-схема. Июнь 1989 г. 1-48 Philips, TDA1514A R A T IN G S Предельные значения в соответствии с Системой абсолютных максимальных номиналов (IEC, усилитель TDA1514A, 1 ° C) Рис. 2 Кривая снижения мощности. Теоретическая максимальная рассеиваемая мощность усилителя C H A R A C TER ISTIC S TDA1514A Vp = ± 27,5 В; R [_ = 8 S2; f = 1 кГц z; Т арнб = 25 ° С


сканирование OCR
PDF TDA1514A PHILIPS tda1514a TDA1514A
AN8911

Аннотация: PHILIPS tda1514a tda1514a TDA СЕРИЯ АУДИОУСИЛИТЕЛИ TDA1514A Аудиоусилитель мощности IC 24v СХЕМА АУДИОУСИЛИТЕЛЯ 45102K TDA HI-FI tda1514
Текст: TDA1514A.Необходимо соблюдать осторожность при выборе правильного заземления. Входное заземление R1, R3 и C3 должно соответствовать требованиям, приведенным в документе Philips Semiconductors Audio / Radio Products Application Note TDA1514A Hi-Fi Power Amplifiers Report No. NBA / AN8911; Автор: Д. Удо AN8911 РЕЗЮМЕ TDA1514A представляет собой монолитную нагрузку 8 футов с низким уровнем искажений и фазовым сдвигом менее 30 °. Приложения с 2-кратным TDA1514A в конфигурации BTL обеспечивают мощность до 95 Вт при нагрузке 8 футов при ± Vp = 24 В. Необходимо использовать усилители с одним TDA1514A.


сканирование OCR
PDF TDA1514A NBA / AN8911 AN8911 AN8911 PHILIPS tda1514a УСИЛИТЕЛИ АУДИОУСИЛИТЕЛЯ СЕРИИ TDA TDA1514A ИС усилителя мощности звука СХЕМА УСИЛИТЕЛЯ АУДИО 24 В 45102К TDA HI-FI tda1514
2001 — tda8362b
— цена: + 0 руб.

Абстракция: OM8384J OM8383S TDA8363C msc 1697 BGY252 tda9155 PHILIPS OM8383S tda5331t BGY262
Текст: нет текста в файле


Оригинал
PDF 1N4003ID 1N4005G 1N4006G 30 июня 2002 г. 30-июн-01 30-июн-01 31 декабря 01 tda8362b OM8384J OM8383S TDA8363C msc 1697 BGY252 tda9155 PHILIPS OM8383S tda5331t BGY262
1997 — Варикап bb112

Аннотация: Ресивер RC-5 cdm12.1 tda1557 TDA7057 TDA7088T загрузчик компакт-дисков L1210 цифровой тюнинг FM-РАДИОПРИЕМНИК TDA1514A ЦЕПНОЙ ЭКВАЛАЙЗЕР НЧ-ВЧ МОП-транзистор
Текст:) L АУДИОУСИЛИТЕЛЬ TDA2615, TDA2616 (2x), TDA1514A (2x) или TDA1521 R P83Cxxx REMOTE, TDA1514A (× 2) — 2 × 40 Вт TDA1521 — 2 × 12 Вт. в


Оригинал
PDF CPR120) CCA210) OM5604 / 06/08) TEA5710 TEA5711 TEA5712 TEA5757H TEA5759H TEA5762H TEA6320 Варикап bb112 Ресивер RC-5 cdm12.1 tda1557 TDA7057 TDA7088T CD-погрузчик L1210 ЦИФРОВАЯ НАСТРОЙКА FM-РАДИОПРИЕМНИКА TDA1514A ЦЕПНОЙ ЭКВАЛАЙЗЕР BASS BASS MOSFET
8051 микроконтроллер LED точечная матрица 8 * 8

Аннотация: ИС РАДИОПРИЕМНИКА tea5591 OQ8844T tda1072 philips ic fm am стерео приемник dab радиосхема микроконтроллер 8051 светодиодная матрица 200 ватт аудио усилитель с микросхемой PCF85xxC-2 семейный автомобильный усилитель класса d
Текст: TDA1010A TDA1013B TDA1015 TDA1016 TDA1020 TDA1308 TDA1514A TDA1515BQ TDA1516CQ TDA1517 TDA1518BQ TDA1519


сканирование OCR
PDF TDA1072A TDA1072AT TDA1572 TDA1572T TEA5551T TEA6200 TEA5570 TEA5591 TEA5591A TEA5594 8051 микроконтроллер LED точечная матрица 8 * 8 РАДИОПРИЕМНИК IC tea5591 OQ8844T tda1072 philips ic fm am стерео ресивер dab радио схема Светодиодная матрица микроконтроллера 8051 Усилитель звука мощностью 200 Вт с микросхемой Семейство PCF85xxC-2 автомобильный усилитель класса d
ФИЛИПС tda1514a

Аннотация: Схема усилителя звука TDA1514A 50 Вт TDA1514 усилитель звука 50 Вт Hi-Fi усилитель TDA1514A IC усилителя мощности звука
Текст: спецификация TDA1514A ОБЩЕЕ ОПИСАНИЕ Интегральная схема TDA1514A представляет собой Hi-Fi усилитель мощности для использования, высокопроизводительный Hi-Fi усилитель TDA1514A Рис.1 Блок-схема. Июнь 1989 г. 1-48 Авторские права на этот материал принадлежат его высокопроизводительному усилителю Hi-Fi TDA1514A НОМИНАЛЬНЫЕ ПРЕДЕЛЫ Предельные значения в соответствии с Абсолютным максимальным рейтингом, усилитель Hi-Fi TDA1514A 80 ptot 7Z24731.1 20 ir lfinite eatsinb, технические характеристики 50 Вт high- быстродействие усилителя Hi-Fi TDA1514A ХАРАКТЕРИСТИКИ VP = ± 27,5 В; R | _ = 8 i2; f =


сканирование OCR
PDF TDA1514A TDA1514A 7Z212B4 PHILIPS tda1514a Схема усилителя звука 50 Вт TDA1514 аудио усилитель 50w Hi-Fi усилитель TDA1514A ИС усилителя мощности звука
ТДА1С17

Аннотация: tda7056 SIL-13P TDA7057 tda1557q усилитель звука высокой мощности btl class TDA1554 tda2615 tda8560q TDA1552Q
Текст: TDA1555Q TDA1558Q TDA8562Q TDA8561Q TDA1560Q TDA1514A 2 x 1 2 (d = 0.5%) 2 x 1 2 (d = 0,5%) 2 x 12 (24) 2 x


сканирование OCR
PDF TDA1308T TDA70S0 TDA7050T TDA1015T TDA7052AT TDA7072AT TDA70S2 TDA7072A TDA7052A TDA7053 TDA1S17 tda7056 СИЛ-13П TDA7057 tda1557q Аудиоусилитель высокой мощности BTL class TDA1554 tda2615 tda8560q TDA1552Q
pj 929 изображение диода

Аннотация: германиевый транзистор с туннельным диодом bf471 маркировка 3U 3T 3C диод германиевый дрейфовый транзистор tda1000 tda8351 pin-совместимый SAA1099 TDA8391
Текст: 0.Усилитель мощности звука 5 Вт 1455 Усилитель мощности звука Hi-Fi от 12 до 20 Вт 1493 TDA1514A, erical index TDA1514A Высокопроизводительный усилитель Hi-Fi мощностью 50 ‘Вт 1495 TDA1520B / BQ Hi-Fi 20 Вт


сканирование OCR
PDF BA481 SAA7197 SAA7199B TDA4680 TDA4685 pA733C LFC02 MEh569 картинка диода pj 929 bf471 туннельный диод германиевый транзистор маркировка диода 3U 3T 3C Германиевый дрейфовый транзистор tda1000 tda8351 совместимый по выводам SAA1099 TDA8391
ЦИФРОВАЯ НАСТРОЙКА FM-РАДИОПРИЕМНИКА

Аннотация: Varicap bb112 OQ8844T varicap bb130 RADIO fm RECEIVER IC UHF TDA1515 FM-приемник схемы TEA5591A philips ic fm am стерео приемник TDA7000 TDA1013
Текст: усилитель мощности с регулятором громкости постоянного тока TDA1514A Высокопроизводительный Hi-Fi усилитель мощностью 50 Вт TDA1521


Оригинал
PDF TDA1072A TDA1072AT TDA1572 TDA1572T TEA5551T TEA6200 TEA5570 TEA5591 TEA5591A TEA5594 ЦИФРОВАЯ НАСТРОЙКА FM-РАДИОПРИЕМНИКА Варикап bb112 OQ8844T варикап bb130 РАДИО FM ПРИЕМНИК IC UHF TDA1515 Схемы FM-приемника TEA5591A philips ic fm am стерео ресивер TDA7000 TDA1013
TDA1514A

Аннотация: Hi-Fi усилитель 1514A 32w аудио усилитель мощности TDA HI-FI TDA1514 TDA1514A аудио усилитель мощности IC
Текст: • TDA1514A A_ ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ HI-FI УСИЛИТЕЛЬ, 50 ВТ, общее описание TDA1514A, Производитель TDA1514A _A Рис.1 Блок-схема. 1228 май 1992 г. â– 711002b 00fll3Sfl 571 Этот материал, (контакт 3 — контакт 4) TDA1514A символ мин. Максимум. ед. Vp — ± 30 В Vbstr — 70 В lo — 8 A Tamb см. рис. Соответствующий производитель TDA1514A _A -25 0 100 150 Tamb Рис. 2 Кривая снижения мощности. Теоретический высококачественный усилитель Hi-Fi мощностью 50 Вт, защищенный авторскими правами соответствующего производителя, TDA1514A J V


сканирование OCR
PDF TDA1514A TDA1514A 7110aEfe. 7Z212B4 Hi-Fi усилитель 1514A Усилитель мощности звука 32 Вт TDA HI-FI TDA1514 TDA1514A ИС усилителя мощности звука
i2c-bus «регулятор громкости»

Аннотация: TDA3653B TDA3810 vga to tv преобразователь микросхема TDA8361 аудио-видео uhf передатчик схема аудио-видео uhf-передатчик tda8362 tda вертикальный IC tv crt TDA2595
Текст: TDA1015T Усилитель мощности звука 0,5 Вт TDA1015 Усилитель мощности звука 1–4 Вт TDA1514A 50 Вт


Оригинал
PDF SAB6456; SAB6456T разделить на 64 / разделить на 256 TDA8725T TSA5511 TSA5512 TSA5514 NE / SA5204A NE / SA / SE5205A NE / SA5209 i2c-bus «регулятор громкости» TDA3653B TDA3810 конвертер vga в тв TDA8361 аудио-видео схема uhf передатчика аудио видео uhf передатчик tda8362 tda вертикальный IC tv crt TDA2595
FM-радио с использованием микросхемы CD 1619 CP

Аннотация: PNA7509P TDA1517 эквивалент tda7052 эквивалент TDA1541A S1 PNA7518P BB609 Philips 787 приемник AM FM TEA5570 эквивалент TEA5570
Текст: нет текста в файле


сканирование OCR
PDF

www.ampcircuit.info (TDA1514A Усилитель звука 50 Вт)

TDA1514A Общее описание: Вот очень простой, но мощный комплект усилителя, построенный на микросхеме усилителя TDA1514A. Схема предназначена только для одного канала, вы должны построить две похожие схемы для стереозвука.На микросхему TDA1514A необходимо установить радиатор. Эта схема может использоваться также как стереоусилители Bass в системе 5.1. TDA1514A Аудиоусилитель 50 Вт

Характеристики TDA1514A:

  • Работа от батареи
  • Минимальное количество внешних компонентов
  • Широкий диапазон напряжения питания: 4–12 В или 5–18 В
  • Низкий ток потребления: 4 мА
  • Повышение напряжения от 20 до 200
  • Вход с заземлением
  • Самоцентрирующееся выходное напряжение покоя
  • Низкие искажения: 0.2% (AV = 20, VS = 6 В, RL = 8 Ом, PO =
  • 125 мВт, f = 1 кГц)
  • Доступен в 8-контактном корпусе MSOP

Цепь TDA1514A:

TDA1514A Усилитель звука 50 Вт

Компоновка TDA1514A:

Печатная схема и размещение для моно усилителя мощностью 40 Вт:
TDA1514A Аудиоусилитель 50 Вт печатная плата
TDA15 501450
Аудио макет и размещение усилителя Sterio 2 x 40 Вт.

стерео печатная плата
стерео расположение

О TDA7250 / TDA1514A | diyAudio

Возникли проблемы с проектированием источника питания для tda1514a

Рад узнать, что TDA1514a получает несколько восторженных отзывов, потому что я выбрал его в дизайне, над которым работаю, для 5-канального усилителя мощности для своего ПК (слева, справа, 2xrear + центр).

Цитата 10А, цитируемая в более ранней публикации, я думаю, основана на веб-сайте, который предлагает обеспечить 5А на каждый чип TDA1514. Я подозреваю, что это перебор. Я начал с этого предположения для своего 5-канального усилителя, а в итоге мне пришлось купить атомную электростанцию ​​только для источника питания.

Я сейчас работаю в предположении, что потребляемая мощность составляет 1,5 x (выходная мощность) — с другого веб-сайта (тоже не могу вспомнить). Я планирую запитать усилитель +/- 22 В. Поэтому я предполагаю, что 2А более чем достаточно для каждого усилителя, а 10А — для всего моего проекта.Если кто-нибудь знает, почему это не лучший набор предположений, дайте мне знать!

Я выбираю источник питания +/- 22 В по паре хороших (или мне так казалось) причин. Во-первых, оно ниже максимально допустимого в таблице данных для работы как на 8 Ом, так и на 4 Ом, поэтому мне не нужно понижать напряжение при замене динамика. Во-вторых, оно близко к максимальному напряжению, поэтому я получаю максимальную мощность от усилителя — это правильно? Какое влияние оказывает работа на микросхеме при более низком напряжении?

Моя большая проблема с банкоматом — это блок питания.Я планирую выпрямить выход трансформатора 2×25 В (тороидальный), а затем пропустить его через регулятор напряжения. Проблема в том, чтобы построить достаточно жесткий регулятор напряжения. Я видел публикацию (http://www.pclincs.co.uk/Forums/showthread/t-293.html), в которой показано, как использовать обычный (1A) регулятор вместе с некоторыми силовыми транзисторами для обеспечения высокого тока. . Я имею в виду это решение, которое нужно использовать. Разобравшись, как заставить регулятор переменного напряжения выдавать 22 В при 1 А, я теперь не уверен в значениях компонентов, которые нужно использовать.

Я считаю, что мне нужен стабилизированный источник напряжения, чтобы избежать странных эффектов в усилителе, когда нерегулируемый источник питания блуждает.

Я буду очень признателен за помощь и советы в решении моих проблем с блоком питания — заранее спасибо

Сайты поиска технических данных для полупроводников

Что такое лист данных?

Техническое описание представляет собой своего рода руководство для полупроводниковых, интегральных схем . Таблица — это документ, печатный или электронный, который предоставляет подробную информацию о продукте, таком как компьютер, компьютерный компонент или программное обеспечение.Таблица включает информацию, которая может помочь в принятии решения о покупке продукта, предоставляя технические характеристики продукта.

Содержимое файла обычно содержит подробную информацию, пакеты, коды заказа и максимальные номинальные напряжения.

Раньше он распространялся в виде книги, которая называлась книгой данных, но теперь она доступна в виде файла PDF. Обычно он предоставляется в виде файла PDF. В общем, таблицы данных часто имеют несколько дистрибутивов, поэтому полезно проверять самые свежие таблицы.

Тем не менее, я рекомендую вам сверяться с таблицей данных за тот период времени, когда вы знаете год производства принадлежащих вам деталей.

Ссылки сайтов

1. Сайт с техническими данными, предоставленный магазином полупроводников

  • https://www.arrow.com/
  • https://www.digikey.com/
  • https://www.mouser.com/
  • http://www.element14.com/
  • https://www.verical.com/
  • http://www.chip1stop.com/
  • https: // www.avnet.com/
  • http://www.newark.com/
  • http://www.futureelectronics.com/
  • https://www.ttiinc.com/

2. Семейство сайтов поиска по таблицам

  • http://www.datasheet39.com/
  • http://www.datasheet4u.com/
  • http://www.datasheetcatalog.com/
  • http://www.alldatasheet.com/
  • http://www.icpdf.com/
  • http://www.htmldatasheet.com/
  • http: //www.datasheets360.com /
  • https://octopart.com/

Octopart — это поисковый двигатель для электронных и промышленных деталей. Найдите данные по запчастям , проверьте наличие и сравните цены у сотен дистрибьюторов и тысяч производителей.

3. Другие семейства веб-сайтов, связанные с таблицами

  • https://en.wikipedia.org/wiki/Datasheet
  • http://www.smdcode.com/en/
  • http: // www.s-manuals.com/smd
  • http://www.qsl.net/yo5ofh/data_sheets/data_sheets_page.htm

4. Как читать техническое описание

Статьи по теме в Интернете

TDA1514 Стереоусилитель 2×50Вт — Поделиться Project

SaviourInspiration Бесчисленные рассказы и фильмы, такие как «Повелитель мух», «Робинзон Крузо», «Титаник», «Изгнание», «Шесть дней, семь ночей» и т. Д.где главный герой застревает на острове, хотя это звучит очень авантюрно, но, тем не менее, опасная вероятность того, что это произойдет в реальной жизни с людьми, все еще остается. Идея Спасителя заключалась в том, чтобы создать хак, который позволит людям путешествовать в отдаленные места, не беспокоясь о том, что они заблудятся или застрянут там. Что он делает: Спасатель — это очень мощный инструмент для чрезвычайных ситуаций, который очень эффективен во времена реальных трудностей. Спаситель может передавать радиосигналы, такие как популярный сигнал SOS или любую другую аварийную сигнализацию.Если кто-то застрял в пустынном месте, например, на острове или в какой-то горе, где мобильный телефон становится бесполезным из-за отсутствия покрытия сети, радио все еще там, что может быть очень эффективным способом связи в этом сценарии, и тем не менее, они используются повсюду. Спаситель использует сигнализацию азбуки Морзе через радиопередатчик, также со светодиодом. Он также имеет OLED-дисплей, который может переводить любое предложение в свой код Морзе и отображать этот код на OLED-экране, одновременно передавая код по воздуху, а также мигая через светодиод.Он также имеет зуммер, который подает сигнал, как будет звучать Код. Теперь он также содержит GPS, который может получить ваши прямые координаты. Поскольку спутники GPS вращаются по всему миру, они могут подключаться и определять ваше текущее местоположение. Таким образом, не только Спаситель может отправлять сигнал SOS по радио, но Спаситель отправляет данные о местоположении, то есть широту и долготу места происхождения сигнала, используя GPS. Это облегчит поисковой группе поиск пропавшего человека, что ускорит процесс спасательной операции.Этот прием — не только очень важный инструмент, который пригодится людям, уезжающим в отпуск или путешествуя по работе, но его также можно использовать в качестве образовательного инструмента для изучения азбуки Морзе, поскольку в ней есть переводчик азбуки Морзе. Построенный itSaviour состоит из четырех основных частей: одна — это переводчик кода Морзе, индикатор, передатчик и GPS. Во-первых, мы создали графический интерфейс с меню для выбора режима, будь то код Морзе или GPS. Это делается с помощью потенциометра для прокрутки и кнопки для выбора.Переводчик кода Морзе построен путем синтаксического анализа строкового предложения по символу и создания его эквивалента Морзе. В соответствии с поддерживаемыми символами программа переводит его в строку Морзе. Чтобы создать предложение, мы повторно использовали ту же кнопку и потенциометр. Потенциометр прокручивает символы, а кнопка увеличивает курсор. Затем был построен индикатор с использованием небольшого зуммера и светодиода, который также можно использовать для сигнализации, и он по-прежнему считается эффективным способом.Зуммер воспроизводит код Морзе со скоростью 10 по Фарнсворту синхронно с миганием светодиода. После этого был построен простой однотранзисторный FM-передатчик с катушкой, конденсатором и транзистором. Его задача — передавать азбуку Морзе через открытый эфир. И последнее, но не менее важное, спаситель жизни — GPS. Как следует из названия, эта часть содержит GPS, через который данные NMEA принимаются в виде пакетов. Они анализируются, получают координаты и, наконец, передаются через передатчик. Теперь все эти интерфейсы отображаются на OLED-дисплее, и все они контролируются Arduino.Сложности, с которыми мы столкнулись Создание интерфейса было немного сложным. Остановка ненормального потока или увеличения количества нажатий кнопок с помощью флагов. Готовимся с GPS. Поскольку GPS лучше всего работает на открытом воздухе. Распечатать переведенный код Морзе на OLED тоже было непросто. Достижения, которыми мы гордимся У нас было немного времени, так как многое нужно было сделать, но мы решили работать над одним аспектом за раз и закончить это первое. Мы действительно гордимся тем, что преодолели все трудности, такие как создание интерфейса, создание FM-передатчика.Отображение кода Морзе и прослушивание зуммера в соответствии с гудком было очень гордым моментом. Таким образом, мы очень счастливы воплотить в жизнь простую идею проекта, и это тоже за очень короткое время. Savior — это хакер, которым мы очень гордимся созданием этого инструмента, потому что он действительно может помочь людям в чрезвычайных ситуациях. То, что мы узнали, мы узнали с помощью простых компонентов, таких как потенциометр и кнопка, мы можем создать такой хороший графический интерфейс. Мы узнали, как управлять OLED-дисплеями.Узнал про коды Морзе, скорость. Немного узнал о GPS и протоколе NMEA. Что дальше для Saviour? Мы думаем о добавлении цифрового компаса и альтиметра, с помощью которых его можно было бы использовать в качестве очень мощного и абсолютного аварийного устройства, а также необходимого для нормального человека предмета. Chattopadhyay ([email protected]) за совместную работу над этим проектом.

Усилители TDA

DIY проекты с TDA7377

В этой статье мы обсудим лучшие усилители TDA для использования в различных проектах DIY, и они полностью доступны по лучшей цене в UTsource.

Введение в TDA7377

Это двойной / четырехканальный усилитель мощности 2 * 30 Вт, который можно использовать для карты и радио. TDA7377 — это усилитель класса AB с новой технологией, который может работать в двухрежимном режиме. Это лучший выбор для источника питания с одним источником, который работает от 14 Вольт. 2 * 20 Вт мощности могут получить максимальное напряжение питания 18 вольт.

На рисунке выше показано физическое описание усилителя.

Распиновка Конфигурация th e TDA7377

Простая монтажная схема транзистора TDA7377 представлена ​​ниже.

M Режимы работы TDA7377

Различные режимы работы TDA7377 перечислены ниже

  • Может работать в режиме Quad Stereo.
  • Это также можно использовать в режиме двойного моста.
  • Может также работать в стерео / мостовом режиме.

Технические условия эксплуатации TDA7377

Различные рабочие характеристики TDA7377 перечислены ниже

  • Обеспечивает плавное короткое включение.
  • Поставляется с чипом завышения температуры с мягким ограничителем температуры.
  • В усилителе наблюдается скачок напряжения сброса нагрузки

Quad Stereo Connection of TDA7377

На схеме ниже показано четырехъядерное стерео соединение с TDA7377

Введение в TDA7388

Это четырехмостовой автомобильный радиоусилитель 4 * 45 Вт. TDA7388 — это усилитель мощности звука класса AB, упакованный в Flexiwatt 25 и разработанный для высоких и автомобильных радиоприемников.

Он имеет небольшое количество внешних компонентов, внутреннее фиксированное усиление (26 дБ), не имеет внешней компенсации и конденсаторов начальной загрузки.

Технические условия Эксплуатации TDA7388

Различные рабочие характеристики TDA7388 перечислены ниже

  • Короткое замыкание выхода на массу на VS и проходит через нагрузку.
  • Это должны быть очень индуктивные нагрузки.
  • Чип имеет очень завышенную температуру чипа с soft normal.
  • Также используется как ограничитель.
  • TDA7388 тоже можно сбросить.
  • Это также поддерживает перевернутую батарею.

Характеристики работы TDA7388

Различные функции работы TDA7388 перечислены ниже

  • Этот чип поддерживает очень высокую выходную мощность.
  • Эта микросхема также обеспечивает очень низкие искажения.
  • Эта микросхема также обеспечивает низкий выходной шум.
  • Это также обеспечивает функцию ожидания.
  • Также предусмотрена функция отключения звука.
  • Автоматическое отключение звука через мин.

Конфигурация распиновки th e TDA7388

Простая монтажная схема транзистора TDA7388 представлена ​​ниже.

Введение в TDA1514A

Это высокопроизводительный усилитель Hi-Fi мощностью 50 Вт, который используется для тех же действий по усилению. Интегральная схема TDA1514A — это Hi-Fi усилитель мощности для использования в качестве строительного блока в радио, телевидении и другом усилителе звука.

Высокая производительность ИС соответствует требованиям цифровых источников, таких как проигрыватели компакт-дисков и DVD. Схема полностью защищена, также имеет функцию отключения звука, которая может быть настроена на период после включения питания с задержкой, фиксируемой внешними компонентами

Особенности эксплуатации TDA1514A

Различные функции работы TDA1514A перечислены ниже

  • Этот усилитель дает очень высокую выходную мощность.
  • Усилитель с низким распределением гармоник.
  • Усилитель с низким уровнем интермодуляционных искажений.
  • Этот усилитель дает очень низкое напряжение смещения.
  • Этот усилитель обеспечивает хорошее подавление пульсаций.

Схема работы TDA1514A

На рисунке ниже представлена ​​схема работы TDA1514A

.

Заключение

Итак, мы обсудили различные усилители, которые можно использовать в различных схемах.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
