Tda1554Q схема усилителя с сабвуфером. Усилитель на микросхеме TDA1554Q: схема, характеристики и особенности

Основные элементы схемы:

• Микросхема TDA1554Q в центре схемы
• Входные разъемы для левого и правого каналов
• Выходные разъемы для подключения динамиков
• Входные конденсаторы C1 и C2 для развязки по постоянному току
• Входные резисторы R1 и R2 для задания входного сопротивления
• Цепь питания +12В

Особенности сборки усилителя на TDA1554Q

При сборке усилителя на микросхеме TDA1554Q следует учитывать ряд важных моментов:

1. Микросхему необходимо установить на радиатор с площадью не менее 500 см². Для лучшего теплоотвода рекомендуется использовать термопасту.
2. Провода питания должны иметь сечение не менее 0,75 мм² из-за большого потребляемого тока (до 3-4 А).
3. Все входные сигнальные провода должны быть экранированы для снижения наводок.
4. Не допускается прокладка сигнальных проводов рядом с проводами питания.
5. Для снижения фона питания рекомендуется использовать конденсатор большой емкости (4700-10000 мкФ) в цепи питания.
6. Для защиты от щелчков при включении можно использовать реле с задержкой включения.

Варианты включения TDA1554Q

Микросхема TDA1554Q позволяет реализовать несколько вариантов усилителя:

1. Четырехканальный усилитель 4×11 Вт

В этом режиме каждый из четырех усилителей микросхемы работает независимо, обеспечивая мощность до 11 Вт на канал при нагрузке 4 Ом.

2. Двухканальный усилитель 2×22 Вт

При мостовом включении усилителей попарно можно получить двухканальный усилитель с выходной мощностью до 22 Вт на канал при той же нагрузке 4 Ом.

3. Трехканальный усилитель (2×11 Вт + 1×22 Вт)

Этот вариант позволяет использовать два канала по 11 Вт для сателлитов и один мостовой канал 22 Вт для сабвуфера.

Применение усилителя на TDA1554Q

Благодаря своим характеристикам, усилитель на TDA1554Q находит применение в различных областях:

• Автомобильные аудиосистемы
• Домашние мультимедийные системы
• Портативные аудиоустройства
• Компьютерные акустические системы
• Небольшие активные колонки

Качество звучания усилителя на TDA1554Q

Субъективное качество звучания усилителя на TDA1554Q можно охарактеризовать следующим образом:

• Хорошая детальность и четкость в среднечастотном диапазоне
• Достаточно чистое воспроизведение высоких частот
• Некоторая ограниченность в воспроизведении низких частот (особенно ниже 80 Гц)
• При умеренной громкости звучание достаточно сбалансированное
• На максимальной громкости могут проявляться искажения

В целом, при использовании качественного источника сигнала и акустических систем среднего класса, усилитель на TDA1554Q способен обеспечить вполне приемлемое качество звучания для большинства слушателей.

Советы по улучшению звучания усилителя на TDA1554Q

Для получения максимально качественного звучания усилителя на TDA1554Q можно воспользоваться следующими рекомендациями:

1. Используйте качественный стабилизированный источник питания с низким уровнем пульсаций.
2. Применяйте качественные конденсаторы в цепях питания и развязки.
3. Обеспечьте хорошее экранирование входных цепей для снижения наводок.
4. Используйте короткие и толстые провода для подключения динамиков.
5. Подберите акустические системы с высокой чувствительностью (90 дБ и выше).
6. При необходимости улучшения басового диапазона используйте внешний сабвуфер.
7. Экспериментируйте с различными вариантами включения микросхемы (4×11 Вт или 2×22 Вт) для выбора оптимального режима.

Заключение

Усилитель на микросхеме TDA1554Q представляет собой простое и недорогое решение для создания многоканальных аудиосистем средней мощности. Несмотря на некоторые ограничения, при грамотном проектировании и сборке он способен обеспечить вполне достойное качество звучания. Простота схемотехники и доступность компонентов делают этот усилитель привлекательным выбором для начинающих радиолюбителей и энтузиастов DIY-аудио.

Трехканальный мультимедийный УМЗЧ — RadioRadar

   Несмотря на множество моделей мультимедийных АС промышленного производства, интерес радиолюбителей к самостоятельному изготовлению подобных конструкций не снижается. Особый интерес вызывают системы с общим низкочастотным каналом. Низкочастотный громкоговоритель — сабвуфер — при этом размещают в отдельном корпусе, что позволяет значительно уменьшить габариты АС левого и правого каналов. Для подобного рода конструкций и предназначен описываемый здесь усилитель с общей номинальной мощностью около 20 Вт.

   К особенностям мультимедийного комплекса можно отнести относительно небольшие размеры видеомонитора и соответствующие им габариты акустической системы, размещаемой, как правило, в непосредственной близости от слушателя. В связи с этим максимальная мощность усилителей для такой АС обычно не превышает 10…20 Вт. Близость расположения мультимедийной акустической системы нередко ограничивает ее допустимые размеры, поэтому здесь распространено размещение низкочастотной головки в одном общем корпусе — сабвуфере, а стереофонические громкоговорители выступают здесь в роли «сателлитов».

   Для формирования сигнала канала НЧ (сабвуфера) обычно используются сумматор и активный фильтр. В качестве примера на рис. 1 приведена схема этого узла.

   На ОУ DA1.1 выполнен инвертирующий сумматор, совмещенный с фильтром первого порядка, на ОУ DA1.2 — активный фильтр Баттерворта второго порядка. Частота среза получившегося в итоге фильтра третьего порядка составляет примерно 180 Гц. Делитель R1R2 задает режим ОУ по постоянному току. Полоса частот громкоговорителей СЧ—ВЧ (сателлитов) ограничена фильтрами первого порядка на входе стереофонического УМЗЧ.

   Однако для выделения полосы частот сабвуфера вовсе не обязательно использовать активные фильтры. На страницах журнала были опубликованы два варианта УМЗЧ для компьютера [1], в которых применен оригинальный способ формирования сигнала для сабвуфера, не требующий отдельного фильтра. К сожалению, в первом варианте конструкции использованы две разные версии микросхемы TDA1519, не всегда имеющиеся в продаже. Во втором варианте — безнадежно устаревшие TDA2005, по уровню искажений и шумов не отвечающие современным требованиям; этой микросхеме требуется немало внешних элементов. Применив современные микросхемы УМЗЧ, предназначенные для автомобильной радиоаппаратуры, можно несколько упростить схему и значительно повысить эксплуатационные характеристики УМЗЧ.

   Усилитель мощности удобно выполнить на основе распространенной микросхемы TDA1554Q (Philips). В нее входят два инвертирующих и два неинвертирующих усилителя с усилением по 20 дБ, их входное сопротивление — 60 кОм. Возможны два варианта их включения. Первый — стандартный, как четырехканальный УМЗЧ с максимальной выходной мощностью 4×6 Вт (4×11 Вт) на нагрузке 4(2) Ом. Второй вариант — как двухканальный УМЗЧ в мостовом включении с максимальной выходной мощностью 2×22 Вт на нагрузке 4 Ом.

   В предлагаемой конструкции два инвертирующих канала использованы в обычном включении, а два неинвертирующих, благодаря оригинальному решению, — в мостовом включении.

   Напряжение питания усилителя может быть в пределах +10… 16 В. Ток, потребляемый устройством при отсутствии сигнала, — не более 0,1 А. В дежурном режиме «Standby» (режим дистанционного выключения) — 0,1 мА. Номинальная мощность указана при напряжении питания, равном 15 В, и гармонических искажениях около 0,5 %. Максимальная мощность, как принято, определяется при искажениях 10%.

   Схема усилителя приведена на рис. 2. Устройство максимально упрощено, а номиналы большинства элементов унифицированы.

   Громкость и тембр регулируются сдвоенными переменными резисторами VR1 и VR2 соответственно. Во избежание перегрузки усилителя глубина регулировки тембра зависит от положения движка регулятора громкости. При максимальной громкости подъем ВЧ не превышает 2…3 дБ (и то — за счет завала НЧ и СЧ), но возрастает до 5…6 дБ при малой громкости [2]. Регулировка тембра ВЧ на «завал» не предусмотрена, поскольку, как показывает практика, в ней нет необходимости. Кроме того, большинство звуковых плат ПК имеют программно управляемые регуляторы тембра и баланса. В случае необходимости диапазон регулировки тембра в усилителе можно довести до 12…14 дБ, установив переменный резистор VR2 сопротивлением 10 кОм. Предусмотрена также возможность установки регулятора стереобаланса (VR4), хотя его необходимость еще более сомнительна.

   По соображениям монтажа для сателлитов использованы инвертирующие каналы усиления, поэтому для сохранения исходной фазы сигнала динамические головки ВА1, ВА2 подключены в обратной полярности. Суммарный сигнал для сабвуфера формируется на общем для двух каналов разделительном кон-денсатореС13, каки в [1]. Частота среза этого фильтра составляет 170… 180 Гц. Емкость конденсатора С13 указана для динамических головок с полным сопротивлением 4 Ом. Для головок с полным сопротивлением 8 Ом его емкость нужно уменьшить до 220 мкФ.

   По отношению к сигналам сателлитов сигнал сабвуфера образуется как дополнительная функция, поэтому при выполнении некоторых условий (об этом позже) на результирующей АЧХ возможно появление «горба» на частоте раздела величиной до 3 дБ. Для устранения этого недостатка в сабвуферный канал введен перестраиваемый пропорционально-интегрирующий фильтр VR3R1R2C3, частота среза которого изменяется в диапазоне 50… 150 Гц. При перестройке частоты одновременно изменяется и уровень сигнала, что позволяет отказаться от обычного регулятора уровня в канале сабвуфера. На рис. 3 приведены теоретические АЧХ фильтров по электрическому напряжению; семейство кривых канала НЧ для удобства смещено вниз на 6 дБ.

   Для обеспечения работы двух одинаковых усилителей в мостовом включении необходимо подать на их входы противофазные сигналы. В этой конструкции использован каскад с разделенной нагрузкой. С коллектора транзистора VT1 снимается инвертированный сигнал, а с части эмиттерной нагрузки — неинвертированный. Коэффициент передачи каскада по обоим выходам составляет около -16 дБ, поэтому напряжение на входе канала НЧ в режиме максимально широкой полосы приблизительно на 4 дБ выше, чем в каналах сателлитов. Это компенсирует разницу в чувствительности широкополосных и низкочастотных головок и обеспечивает запас регулировки уровня в канале сабвуфера.

   Кроме того, эта мера автоматически исключает перегрузку каскада на транзисторе VT1 по входу: за счет разницы в усилении ограничение сигнала на выходе мостового усилителя начнется раньше, чем на обычных выходах (откуда и берется сигнал для VT1). Благодаря глубокой ООС через резисторы R4, R5 линейность каскада удовлетворительна и при больших сигналах. Режим каскада по постоянному току обеспечивается за счет подключения цепи VR3R1 к конденсатору С13. На этом конденсаторе присутствует постоянное напряжение, примерно равное половине напряжения питания.

   Еще один, пока непривычный для подобных усилителей узел — переключатель фазы сигнала сабвуфера SA2. Однако в системах домашнего театра и автомобильных сабвуферах такой каскад обязательно есть. Необходимость его применения вызвана следующим: при пространственно разнесенной акустической системе результирующая АЧХ в точке прослушивания будет определяться соотношением фаз приходящих сигналов. Сдвиг фаз, в свою очередь, определяется расстоянием до динамических головок.

   На рис. 4 показаны теоретические АЧХ в ближнем поле излучения для случаев синфазного и противофазного включения головок при их компактной установке. Реальные АЧХ по звуковому давлению в зависимости от расстояний и характеристик головок могут принимать еще более причудливые формы. Очевидно, что введение переключателя фазы позволяет более гибко управлять результирующей АЧХ.

   Выключатель питания SA1 управляет состоянием микросхемы, через него же подается напряжение питания на каскад фа-зорасщепителя. В выключенном состоянии выходы переведены в высокоимпеданс-ное состояние, а ток потребления не превышает 100 мкА. Назначение остальных деталей очевидно. Емкость фильтра разделена на две части, поскольку установить конденсатор большой емкости непосредственно возле выводов питания микросхемы затруднительно.

   О деталях и конструкции. Оксидные конденсаторы К50-35 или аналогичные импортные, конденсаторы С1, С2, СЮ — керамические любого типа, остальные — К73-17. Все постоянные резисторы — МЛТ0.125. Переменный резистор регулировки громкости должен быть с показательной зависимостью сопротивления от угла поворота (типа В), остальные — с линейной (типа А). Транзистор КТ315В можно заменить любым транзистором структуры n-p-п с коэффициентом передачи тока базы не менее 50. Выбор остальных деталей не критичен.

   Выпрямитель выполнен на импульсных диодах КД213А, это позволит при необходимости значительно увеличить емкость фильтра без риска возникновения мультипликативных помех. Сетевой трансформатор можно использовать любой с габаритной мощностью не менее 80 Вт (лучше больше), допустимым током вторичной обмотки не менее 5 Аи выходным напряжением 9… 11 В.

   Ввиду относительной простоты усилитель вполне можно собрать на макетной плате (в таком варианте он работал у автора). Для журнальной публикации была разработана печатная плата (рис. 5), на которой размещается большинство деталей. Плата рассчитана на установку переключателей П2К на два направления и упомянутых выше деталей. Конденсатор СЗ емкостью 0,15 мкФ в случае необходимости можно составить из конденсаторов емкостью 0,1 мкФ и 0,047 мкФ, для чего на плате предусмотрены дополнительные контактные площадки.

   Переменные резисторы, разъемы и сетевой трансформатор размещают вне платы. Перемычки в цепи сигнала выполнены тонким монтажным проводом, для монтажа цепей питания и акустических систем необходимо использовать провод сечением не менее 0,75 мм². Теплоотвод можно изготовить из дюралевого уголка 30×50 мм или использовать готовый от автомагнитолы (именно такой применен в авторском варианте).

   Правильно собранный усилитель налаживания не требует. При включении достаточно убедиться в наличии указанных на схеме напряжений (допустимое отклонение ±10%). В случае наводок от блока питания компьютера следует включить два керамических конденсатора емкостью 220…470 пФ на входе микросхемы (между точками 6, 7 платы и общим проводом). Их можно разместить со стороны печатных проводников.

   Для воспроизведения низких частот нужно использовать специализированную низкочастотную динамическую головку в акустическом оформлении. Самый простой способ — использовать АС от отечественной бытовой аппаратуры, удалив лишние детали. Автор для испытаний применял AC S-30B («Радиотехника»). Акустическое оформление сателлитов может быть простейшим, в том числе и открытым.

Источники

1. Сапожников М. Два простых УМЗЧ для компьютера. — Радио, 2002, №4, с.15.
2. Шихатов А. Пассивные регуляторы тембра. — Радио, 1999, №1, с. 14, 15.

Автор: А.ШИХАТОВ, г. Москва

Усилитель на микросхеме TDA 1554q, 1555q, 1558q

В данной статье будет приведено описание усилителя на интегральных микросхемах TDA1554q TDA1555q TDA1558q. Усилитель может быть собран как для озвучивания помещения, так и для применения в автомобиле. Также в зависимости от схемы подключения, может быть квадро усилителем (4 канала), трехканальным усилителем (левый правый и сабвуфер) и двухканальным (подключение двух режимов с различной выходной мощностью). В усилителе на данных микросхемах предусмотрена защита выходного каскада от короткого замыкания, режим включения/отключения входного сигнала (Mute), а также защита от «щелчка» при включении/выключении питания.

Характеристики микросхем серии TDA1554, 1555, 1558, с индексом Q

Fраб. …………………… 30-16000 Гц Fраб. (для tda 1558q)……… 20-15000 Гц Uпит. ………………………… 6-15В Kгарм.(не более)….. 0,1% Iпотр.(без подачи усиливающего сигнала)30мА Rн (не менее) …………………… 2 Ом Pвых. для нагрузки 2 Ома Pвых. (Rн=4Ом)………………… 4х11 Вт Pвых. (Rн=4Ом)………………… 2х22 Вт Pвых. (Rн=4Ом)……………1х22 и 2х11 Вт Uвх (чувствительность)…………… 500мВ Rвх ………………………….. 60 кОм Корпус микросхемы …….DBS 17 P

Рис. 1 Внешний вид микросхемы (ножки микросхемы расположены параллельно в два ряда. 1 ряд к себе со стороны когда смотришь на маркировку имеет не четную маркировку ножек слева направо. 2 ряд имеет четную маркировку слева направо, если смотреть на обозначение микросхемы)

Потребляемый ток микросхемы 3-4 А, это надо учитывать при выборе сечения питающего провода, он должен быть не менее 0,75 мм2. Микросхему необходимо установить на радиатор с развитой площадью порядка 500 кв. см. Все провода входного сигнала должны быть экранированы. Не допускайте прокладку проводов входного сигнала рядом с проводами питания. Правильно собранные схемы не требуют наладки.

Полный стерео усилитель на базе TDA 1554Q

Схема двухканального усилителя на микросхемах TDA1554Q, TDA1555Q, TDA1558Q

Данная схема представлена для двухканального подключения. При этом стоит заметить, что так как независимые усилители (4 отдельных в микросхеме) работают в противофазе, то при подключении микросхемы, выходная мощность будет максимальной, то есть 22 Вт, в отличии если подключать каждый отдельный канал на землю. То есть при подключении динамиков 6-земля и 12-земля, мы получаем двухканальный усилитель с мощностью уже 11 Вт.

Рис. 2 Схема двухканального усилителя

Принципиальная схема

И так, принципиальная схема видна на рисунке. Основой усилителя служит микросхема TDA1554Q, в ней двухканальный мостовой усилитель мощности, развивающий мощность до 22W на канал.

К достоинствам микросхемы относится предельный минимум «обвязки» и мостовая схема выходных каскадов с минимальным потенциалом постоянного напряжения между выходами, позволяющая подключать акустические системы без разделительных конденсаторов. Это способствует улучшению воспроизведения на низких частотах, и уменьшению габаритов усилителя.

Кроме того, данная микросхема широко применяется в автомобильной аудиотехнике, и здесь она как раз к месту. Х1 — стандартное 3-мм телефонное гнездо.

Для соединения с планшетом используется специальный кабель с 3-мм стерео-штекерами с обоих концов. Для нормализации уровней сигнала в схеме есть два подстроечных резистора R3 и R4.

Рис. 1. Принципиальная схема усилителя мощности ЗЧ для планшета или смартфона на микросхеме TDA1554Q.

Микросхема А1 при работе на максимальной мощности потребляет значительный ток. Чтобы выключатель не подгорал его просто нет в схеме, А1 подключена к автомобильной борт-сети постоянно (через индуктивность L1), а выключатель S1 изменяет напряжение на выводе 14 А2, переводя А2 в энергосберегающее «выключенное» состояние.

NM2021Набор для сборки усилителя НЧ 4х11Вт / 2х22Вт (TDA1554)

Особенности

• Усилитель может работать как в 4х канальном режиме, так и 2х канальном режиме.
• Для 2х канального режима необходимо установить перемычки в место конденсаторов С6, С7, С9, С10 и замкнуть выводы микросхемы 1-2 и 16-17 согласно включения микросхемы в закладке схемы.

Принцип работы

Принципиальная электрическая схема приведена на рис.3. Вариант 4х11 Вт на рис. 3а, а 2×22 Вт на рис.3б, соответственно.УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22Вт) усилители включаются попарно по мостовой схеме.

Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5мм).

Дополнительная информация

Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта. !Технические характеристики. Напряжение питания: 6…15 В. Пиковое значение выходного тока: 4 А. Ток в режиме mute/stand-by: 100 мкА. Диапазон воспроизводимых частот: 45…20000 Гц. Коэффициент нелинейных искажений: 0,1 %. Сопротивление нагрузки: > 2 Ом (номинальное 4 Ом). !Стандартный режим (4X11 Вт). Вых. Мощность: 11 Вт. Вх. Сопротивление: 60 кОм. Коэффициент усиления Au: 20 дБ. !Мостовое включение(2X22 Вт). Вых. мощность: 22 Вт. Вх. сопротивление: 30 кОм. Коэффициент усиления Au: 26 дБ. Размеры печатной платы: 45×60 мм. УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22 Вт) усилители включаются попарно по мостовой схеме. !Конструкция. Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5 мм). Габариты устройства специально рассчитаны для использования его совместно с компьютерным радиатором от процессоров семейства Pentium. Радиатор устанавливается вертикально. Переключатель SW1 служит для выбора режимов работы усилителя: — Рабочий режим – SW1 замкнут; — Дежурный режим – SW1 разомкнут.

Статьи

• Усилители низкой частоты из наборов «Мастер Кит»

Детали и конструкция

Корпусом служит корпус от старой неисправной китайской автомагнитолы «SUNNY». Передняя панель магнитолы снята и вместо неё установлена черная пластмассовая пластина, на которой расположен выключатель S1 и гнездо Х1. Радиатором служит железный корпус бывшей автомагнитолы. На радиатор нужно поместить как микросхему А1.

Катушка L1 намотана на ферритовом кольце диаметром 28 мм, — 30 витков провода ПЭВ 1,0. Для монтажа используется демонтированная печатная плата неисправной автомагнитолы (от которой корпус). Монтаж на ней выполнен частично печатным, частично объемным способом.

Попцов Г. РК-11-2018.

Усилитель для компьютера на TDA1554

В этой статье мы предлагаем вам собрать схему усилителя звука своими руками. Изначально этот проект рассматривался как схема простого усилителя звука для компьютера, но в принципе, она может быть использована и в качестве бустера в аудиосистеме автомобиля и для динамиков-сателлитов системы домашнего кинотеатра, возможны и другие варианты.

Обвязка «сердца системы» — интегральной микросхемы TDA1554 весьма простая и не дорогостоящая. В этом вы можете убедиться, рассмотрев представленную схему усилителя звука.

Как видно из схемы у нее отсутствует возможность регулировки уровня звука, это не проблема, если мы используем усилитель звука для компьютера, есть возможность регулировки уровня звукового сигнала средствами операционной системы и используемого вами плеера. В случае если усилитель используется в других применениях регулировка уровня звука осуществляется посредством регуляторов предварительного усилителя.

Схема усилителя звука рассчитана на работу с динамиками сопротивлением 4 Ома, но и с динамиками на 8 Ом она будет работать.

Микросхема TDA1554 при максимальной нагрузке рассеивает около 28 Вт тепла, соответственно, она нуждается в хорошем теплоотводе и должна быть установлена на хороший радиатор.

Потребление усилителя для компьютера на TDA1554 не превышает 60Вт при напряжении питания 12 В, при полной громкости, что указывает на его достаточно высокий КПД. В качестве источника питания необходимо подобрать блок, способный обеспечить соответствующую мощность на своем выходе. При наладке можно воспользоваться блоком, имеющийся на нашем сайте.

В интернете вы найдете множество усилителей звука для компьютера, но эта схема на TDA1554, по всей видимости, наиболее простая из тех, что способны обеспечить качественное звучание ваших любимых композиций.

Выходная мощность усилителя порядка 22 Вт, что более чем достаточно для усилителя звука для компьютера. Но, тем не менее, если вам покажется этого мало, обратите свое внимание на усилитель для дома на TDA7294.

И еще один совет, при изготовлении монтажной платы постарайтесь располагать элементы, как можно более компактно, чтобы исключить различные наводки на схему, влияющие на качество звука. Но и не располагайте элементы слишком плотно, чтобы обеспечить их нормальную естественную вентиляцию.

Список файлов

TDA1554Q.pdf

Описание микросхемы TDA1554

• Загрузок: 730
• Размер: 111 Kb

Оцените статью Рейтинг 4.64 (11 Голосов)

Как использовать TDA1554, TA8225, HA13118 Схемы мостового аудиоусилителя

Если вы видите в аудиосистеме автомобильный усилитель или мини-усилитель 12 В для вашей комнаты. Я собрал 3 схемы, в которых используется одна микросхема IC. К ним относятся TDA1554, TA822 и HA13118.

Очень жаль Если у вас есть эти микросхемы в руках, но вы не пробовали их использовать. Или вы ремонтируете старую автомобильную стереосистему, можете использовать эти ICS

. Примечание: эти IC могут быть слишком большими для вашей работы. Я рекомендую, если вам нужен мини-чип аудиоусилителя, выбрать аудиоусилитель LM386. Конечно, купить несложно.

TDA1554

Основная таблица данных

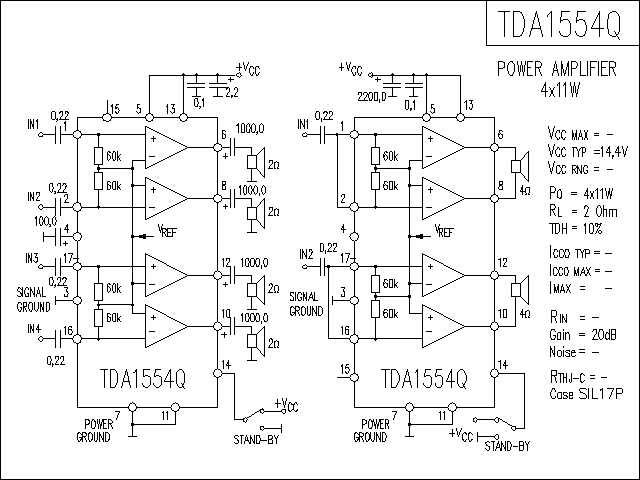

Основная блочная диаграмма внутри TDA1554. Схема усилителей BTL

Техническое описание Распиновка

Особенности

HA13118

Усилитель мощности звука BTL 18 Вт

Зачем его использовать

Как это работает

Детали, которые вам понадобятся

Похожие сообщения

ПОЛУЧИТЕ ОБНОВЛЕНИЕ ПО ПОЧТЕ напряжение питания ниже у нас есть 2 цепи

4 x 11 Вт несимметричный или 2 x 22 Вт усилитель мощности

Основные характеристики

TDA1554Q содержит четыре усилителя с разным входом (два инвертирующих и два неинвертирующих). И
Мы можем использовать одиночный (четыре усилителя) или мостовой режим.

Коэффициент усиления каждого усилителя зафиксирован на уровне 20 дБ (26 дБ в BTL).

Особенностью этого устройства является:
Выключатель отключения звука/ожидания
• низкий ток в режиме ожидания (< 100 мкА)
• низкий ток переключения приглушения/ожидания (недорогой переключатель питания)
• устройство отключения звука

Список контактов
1 Неинвертирующий вход NINV1 1
2 Инвертирующий вход INV1 1
3 GND Земля (сигнал)
4 RR Подавление пульсаций напряжения питания
5 VP1 положительное напряжение питания 1
6 OUT1 выход 1
7 GND1 заземление питания 1 (подложка)
8 OUT2 выход 2
9 н.з. не подключен
10 OUT3, выход 3
11 GND2, заземление питания 2 (подложка)
12 OUT4, выход 4
13 VP2, положительное напряжение питания 2
14 M/SS, переключатель отключения звука/режима ожидания
15 н.з. не подключен
16 INV2 инвертирующий вход 2
17 NINV2 неинвертирующий вход 2

 Основная блок-схема внутри усилителя TDA1554

См. ниже базовую блок-схему внутри схемы.

Тогда посмотрите на реальную схему ниже.

4-канальный домашний аудиоусилитель мощностью 11 Вт на TDA1554

Схема этого усилителя проста в сборке. Просто используйте одну микросхему, но она имеет 4 канала по 11 Вт на канал.

Это номер Philip TDA1554. Он подходит для прослушивания дома или в любом транспортном средстве.

Просто используйте блок питания 12-15 вольт или будет использоваться для усиления любой звуковой системы домашнего кинотеатра.

В первом 2х канальный усилитель стоит передние колонки. И 2-канальные задние динамики тоже могут быть динамиками объемного звучания.

Как это работает

См. электрическую схему ниже.

4-канальный домашний аудиоусилитель 11 Вт на микросхеме TDA1554

Для этой схемы требуется источник питания от 12 до 18 вольт при потребляемой мощности 5 А.

Имеет 4 входа, контакты 1, 2, 17 и 16. Они разделены на 2 канала неинвертирующих (контакты 1, 17) и 2 канала инвертирующих входа (контакты 2, 16).

Который мы можем выбрать, как хотите, чтобы вывод был синфазным или противофазным.

Выход будет 4-канальным на контактах 6, 8, 12 и 10. А, C7-C10 служат для лучшего повышения стабильности низких частот перед переходом на динамик.

Переключатель S1 — это кнопка отключения звука. При нажатии S1 цепь звуковой системы будет замкнута в режиме Mute. Но если отпустить переключатель S1, режим ожидания готов к работе.

C5 и C6 будут фильтровать свет для сглаживания и устранения помех.

Стереоусилитель 22 Вт на TDA1554

Эта схема имеет умеренную мощность, 22 Вт + 22 Вт. Идеально подходит для прослушивания дома или в любом автомобиле.

Кроме того, это простая схема. Используйте небольшое оборудование.

И, что более важно, используется только одна микросхема TDA1554Q. Внутри он имеет схему защиты от короткого замыкания с выходом.

Принцип работы

См. на схеме. Вот принцип схемы.

Стереоусилитель мощности 22 Вт + 22 Вт на однокристальном TDA1554

Схема будет получать входной сигнал на каждом канале через C1 и C2. Они будут связывать сигнал или фильтровать только сигнал переменного тока.

Входной сигнал левого канала работает так же, как правый канал.

Итак, я объяснил только что оставил в покое.

Сигнал с C1 на контакты 1 и 2 микросхемы IC1.

Какой контакт 1 является неинверторным входом. Он будет усиливать сигнал без обратной фазы на выходной контакт 6.

И контакт 2 инвертирует входной сигнал в обратной фазе для выходного контакта 8.

Как видно, оба выхода, контакт 6 и контакт 8, являются фазовыми сигналами противоположный. Таким образом, он сам обеспечит увеличение мощности.

Потребляемая мощность при использовании не более 5 А при 12 В. Динамик будет 4-омный. Итак, мощность звука составляет 22 Вт.

Но если использовать любой 8-омный динамик. Мощность ниже.

Пока схема работает. IC будет генерировать тепло. Итак, у вас должно хватить радиатора.

Купить TDA1554

TA8225

TA8225 Схема усилителя BTL

Даташит Распиновка

Плата TA8225. Но у меня его нет. Поэтому я ищу в Интернете. TA8225 — это усилитель мощности звука BTL для потребительского применения. Он рассчитан на высокую мощность 45 Вт, низкий уровень искажений и низкий уровень шума. Он содержит различные виды протекторов и функцию ожидания SW.

Принципиальная схема TA8225

Вы также можете изучить эти схемы.

• Чем отличается импульсный источник питания от линейного, как он работает?
• Схема инвертора Make Simple 555 с использованием МОП-транзистора
• LM3875 Схема усилителя Gainclone | Стерео 56 Вт

Кроме того, задействованы функции обнаружения короткого замыкания или перенапряжения на выходе и температуры перехода.

Характеристики

• Рабочее напряжение питания: VCC = 9~18 В
• Высокая выходная мощность 45 Вт при VCC = 14,4 В, F = 1 кГц, THD = 10 %, RL = 2 Ом)
• Низкий коэффициент искажений: THD = 0,015 % (тип.) VCC = 13,2 В, f = 1 кГц, Pвых = 4 Вт, RL = 4 Ом.
• Встроенная функция ожидания с контактом (1), установленным на высокий уровень, питание включено. (Контакт (8): открытый коллектор)
• Встроенная схема определения температуры перехода. (Контакт (2): Открытый коллектор)
• Встроенные различные схемы защиты:
  • Тепловое отключение, перенапряжение
  • Короткое замыкание выхода на GND
  • Короткое замыкание выхода VCC
  • Короткое замыкание выхода на выход.

Работа TA8225

Вот несколько связанных цепей. усилитель Стерео 3 Вт

HA13118

Усилитель мощности звука BTL 18 Вт

Если вы ищете хороший усилитель для своей комнаты. Есть много вариантов для вас. Транзистор это хорошо, но микросхема тоже хорошо. Сегодня я предлагаю вам попробовать протестировать HA13118. Это усилитель мощности звука BTL мощностью 18 Вт для Hitachi. Мне нравится двигатель переменного тока для Hitachi. Он очень прочный. Хорошее качество, даже бренд из Японии. Конечно, аудио IC то же самое.

Для чего его использовать

HA13118 представляет собой интегральную схему усилителя класса AB. Hitachi разрабатывает их для компонентных автомобильных стереоусилителей. При напряжении питания 13,2В и нагрузке на динамик 4 Ом.

Эта микросхема питания обеспечивает выходную мощность 18 Вт с искажениями 10%. В общем, используем его в мостовом усилителе в автомобиле. Они имеют следующие основные характеристики.

• Вы можете использовать его где угодно. Потому что для этого требуется широкий источник напряжения от 8 до 18 В в одном напряжении. При токе от 1А до 2А.
• Выходной ток Io (пиковый) 4 A
• Рассеиваемая мощность PT 15 Вт
• Но максимальное напряжение 26 В
• Типовой коэффициент усиления до 55 дБ.
• Искажение менее 0,2 % при 1 Вт
• Частоты отклика от 30 Гц до 30 кГц.
• Рабочая температура от –30 до +80 °C
• Небольшой корпус, легко монтируемый
• Внутренние цепи защиты
  • Цепь защиты от перенапряжения
  • Цепь отключения при перегреве
  • Цепь защиты от замыкания на землю
  • Неисправность источника питания схема защиты

Подробнее

Как это работает

См. схему выше.

Вход в цепь питания, 12В. А затем подайте на вход звуковой сигнал. Сигнал проходит через VR1. Для регулировки уровня звукового сигнала. Затем C1 передает сигнал связи на вход IC1. И C2 устраняет шумы. После этого звуковой сигнал попадает на вывод 3 микросхемы IC1. Это форма мостового усилителя (BTL). Если вы любите схему автомобильного усилителя. Вы всегда видите усилитель BTL. Потому что он дает большую мощность при том же напряжении. См. схему внутри микросхемы с левым и правым каналом. Соединяем оба усилителя вместе. Для увеличения мощности. Мы можем наблюдать, что контакт 15 (левый канал) соединяет один провод динамика. А контакт 8 (правый канал) подключается к другому проводу того же динамика. Какие C7 и C8 будут возвращать сигнал, чтобы улучшить частотную характеристику. И, C9, C10, R1 и R2 уменьшат шумовой сигнал. Мы слышим более низкий раздражающий гул на фоне усилителей мощности. Потому что мы добавляем C11 и C12. Если увеличить электролит C12-2200uF больше. Это уменьшит пульсации напряжения источника питания.

Запчасти вам понадобятся

IC1: HA13118 18 W BTL Audio Power усилитель
R1, R2: 2,2 Ом 0,25 Вт резистор
VR1: Потенциометр 10K

Electrytic Capacitor 9008

Electrytic Capacitor 9008

. , С6, С7, С8: 100 мкФ 25 В
C5: 10UF 50V
C12: 2200UF 25 В

Керамические конденсаторы
C2: 100pf 50 В
C9, C10, C11: 0,1 UF 50V.

Принципиальная схема усилителя. Схема усилителя Схема усилителя

Предназначен для работы в каскадах, соединенных по мостовой схеме, и имеет следующие технические характеристики (согласно данным производителя микросхемы и результатам измерений): чувствительность — 0,5 В, входное сопротивление — 600 Ом, номинальное сопротивление нагрузки — 4 Ом, номинальное (максимальное) выходная мощность 4х15 (4х22) Вт) при коэффициенте нелинейных искажений 0,25 и 10% соответственно полоса воспроизводимых частот 30. ..16000 и 15…25000 Гц при неравномерности АЧХ -1 и -3 дБ соответственно, напряжение питания — 14,4 В, максимальный ток потребления — 14 А, ток покоя — 0,3 А, ток потребления в дежурном режиме — 0,001 А, готовность к работе при включении — 5 с.
