Как правильно подключить микросхему TDA1554Q. Какие особенности у этого усилителя. Какие схемы включения можно использовать. На что обратить внимание при сборке усилителя на TDA1554Q.
Особенности и характеристики микросхемы TDA1554Q
TDA1554Q — это интегральная микросхема усилителя мощности звуковой частоты, разработанная компанией Philips. Основные характеристики и особенности данной микросхемы:
- Напряжение питания: 6-15 В
- Выходная мощность:
- 4×11 Вт при 4 Ом (четырехканальный режим)
- 2×22 Вт при 4 Ом (мостовое включение)
- Коэффициент нелинейных искажений: 0,1%
- Диапазон воспроизводимых частот: 20 Гц — 20 кГц
- Входное сопротивление: 60 кОм
- Коэффициент усиления: 26 дБ
- Встроенная защита от перегрева и короткого замыкания
- Режим отключения звука (mute)
- Корпус SIL17
Ключевые преимущества TDA1554Q:
- Высокая выходная мощность при компактных размерах
- Минимум внешних компонентов в обвязке
- Возможность работы в четырехканальном или мостовом режиме
- Низкий уровень искажений
- Встроенные схемы защиты
- Доступная цена
Благодаря этим особенностям, TDA1554Q является популярным решением для создания компактных и недорогих усилителей мощности.
Типовая схема включения TDA1554Q
Рассмотрим базовую схему включения TDA1554Q в четырехканальном режиме:
[Здесь должно быть изображение типовой схемы включения TDA1554Q]
Основные элементы схемы:
- С1-С4 — входные разделительные конденсаторы (1-10 мкФ)
- С5-С8 — конденсаторы фильтрации питания (470-1000 мкФ)
- С9-С12 — выходные разделительные конденсаторы (1000-2200 мкФ)
- R1 — резистор режима mute (10-100 кОм)
- L1 — дроссель фильтрации питания (10-47 мкГн)
Для правильной работы схемы необходимо обеспечить:
- Качественное заземление и разводку питания
- Установку микросхемы на радиатор достаточной площади
- Использование конденсаторов с низким ESR в цепях питания
- Короткие соединения с динамиками проводом достаточного сечения
Варианты применения TDA1554Q
Микросхема TDA1554Q может использоваться в различных аудиоустройствах:
- Автомобильные усилители мощности
- Активные компьютерные колонки
- Портативные аудиосистемы
- Бюджетные домашние усилители
- Усилители для наушников
При этом возможны различные конфигурации:
- 4-канальный режим для многополосных систем
- Мостовое включение для повышения мощности
- Использование нескольких микросхем в одном устройстве
Гибкость применения делает TDA1554Q универсальным решением для многих аудиопроектов.
На что обратить внимание при сборке усилителя
При разработке устройства на базе TDA1554Q следует учитывать несколько важных моментов:
- Обеспечение эффективного теплоотвода. Микросхема может нагреваться до 150°C, поэтому нужен радиатор площадью не менее 50-100 см².
- Качественная фильтрация питания. Рекомендуется использовать LC-фильтры и конденсаторы большой емкости.
- Правильная разводка печатной платы. Сигнальные и силовые цепи должны быть разделены.
- Выбор качественных комплектующих, особенно в цепях питания и выходных цепях.
- Использование предохранителей для защиты от перегрузки по току.
При соблюдении этих рекомендаций можно получить качественный и надежный усилитель на базе TDA1554Q.
Сравнение TDA1554Q с аналогами
Рассмотрим, как TDA1554Q соотносится с другими популярными микросхемами усилителей:
| Параметр | TDA1554Q | TDA7388 | TDA7850 |
|---|---|---|---|
| Выходная мощность | 4×11 Вт / 2×22 Вт | 4×45 Вт | 4×50 Вт |
| Напряжение питания | 6-15 В | 8-18 В | 8-18 В |
| КНИ | 0.1% | 0.03% | 0.05% |
| Особенности | Простая схема включения | Выше мощность, ниже искажения | Высокая мощность, термозащита |
TDA1554Q уступает более современным микросхемам по мощности и качеству звука, но остается привлекательным вариантом для бюджетных проектов благодаря простоте применения и доступности.
Часто задаваемые вопросы о TDA1554Q
Какое минимальное напряжение питания для TDA1554Q?
Минимальное рабочее напряжение составляет 6 В, но для получения заявленной мощности рекомендуется использовать напряжение не менее 12 В.
Да, можно. При этом выходная мощность снизится примерно в 2 раза по сравнению с нагрузкой 4 Ом.
Нужны ли выходные конденсаторы при мостовом включении?
В мостовом режиме выходные конденсаторы не требуются, так как отсутствует постоянная составляющая на выходе.
Какой радиатор нужен для TDA1554Q?
Рекомендуется использовать алюминиевый радиатор площадью не менее 50-100 см². При работе на полной мощности может потребоваться дополнительное охлаждение.
Заключение
TDA1554Q — это проверенное временем решение для создания недорогих усилителей мощности. Несмотря на появление более совершенных микросхем, она остается популярной благодаря простоте применения, доступности и хорошему соотношению цена/качество. При правильном проектировании на базе TDA1554Q можно создать вполне качественный усилитель для многих применений.
Усилитель на ИМС TDA1554Q « схемопедия
Усилитель выполнен на двух ИМС TDA1554Q, предназначенных для работы в каскадах, включенных по мостовой схеме, и имеет следующие технические характеристики (по данным производителя микросхем и результатам измерений): чувствительность – 0,5 В, входное сопротивление – 600 Ом, номинальное сопротивление нагрузки – 4 Ом, номинальная (максимальная) выходная мощность 4х15 (4х22) Вт) при коэффициенте нелинейных искажений 0,25 и 10% соответственно, полоса воспроизводимых частот – 30…16000 и 15…25000 Гц при неравномерности АЧХ соответственно -1 и -3 дБ., напряжение питания – 14,4 В, максимальный потребляемый ток – 14 А, ток покоя – 0,3 А, потребляемый ток в ждущем режиме – 0,001 А, готовность к работе при включении – 5 с.
Схема левого канала усилителя приведена на рис.6. Правый канал полностью ему идентичен. Элементы C1-C5 и R1-R5 образуют разделительные фильтры. Включение усилителя производится при подаче управляющего напряжения 12 В от магнитолы.
При отключении от магнитолы усилитель переходит в ждущий режим. Основное напряжение питания не коммутируется, поскольку ток, потребляемый усилителем в ждущем режиме меньше тока саморазряда аккумулятора автомобиля. Цепь R6C9 обеспечивает задержку включения. Для фильтрации помех в цепях питания микросхем служат LC-фильтры. Конденсатор большой ёмкости C10 в фильтре питания предотвращает понижение напряжения на пиках мощности и установлен непосредственно в корпусе усилителя. Сигнал на вход подаётся по экранированному кабелю с байонетным разъёмом BNC.
Усилитель мощности собран на печатной плате, фильтры выполнены навесным монтажом. Микросхемы и плата размещены на дюралевом уголке – теплоотводе. Охлаждение микросхем усилителя – принудительное при помощи вентилятора от блока питания компьютера. Установлен усилитель в передней части салона на полке под перчаточным ящиком.
Если усилитель будет подсоединяться непосредственно вместо динамических головок магнитолы, уровень его сигнала следует регулировать очень осторожно, начиная с нулевого значения, чтобы не перегрузить входы микросхемы.
В том случае, когда аппарат, с которым предполагается использовать усилитель, имеет выходной каскад, выполненный по мостовой схеме, между его выходом и платой фильтров нужно включить оксидные конденсаторы емкостью 10 мкФ., причем к входным гнездам должны быть подключены их положительные выводы.
При монтаже усилителя могут быть использованы постоянные резисторы МЛТ-0,25 и переменные .СП3-12а. Оксидные конденсаторы усилителя К50-18 (С10) и К50-24 (С7-С9), остальные – любые керамические. Катушка фильтра питания L1 намотана на кольцевом магнитопроводе размерами 20х10х8 мм из феррита 2000НН и содержит 5 витков монтажного провода с сечением внутренней жилы (юез изоляции) 1…1,5 мм2.
Катушка L1 акустической системы намотана на стержне из феррита 2000НН диаметром 8 и длиной 20 мм и содержит 15 витков провода ПЭВ-1 1,0. Конденсаторы С1-С2 – КБГ-МН, С3.С4 – К50-24, резисторы ПЭВ – 5 Вт.
Литература:
- Елютин А. Вопросы пола -, "Мастер 12 вольт" №1997/1998 с.
20-23 - Елютин А. А нужен ли крепкий тыл -, "Салон AV" №3/1998 с.84-87
- Шихатов А. Пассивные регуляторы тембра – Радио, 1999, №1 с.14-15.
- Агеев С. Должен ли УМЗЧ иметь малое выходное сопротивление? – "Радио" №4/1997 с.14-16.
20-23| Юрий Барановhttps://yooree.narod.ruАдрес Email — yooree (at) inbox.ru (замените (at) на @) TDA 1554Q – очень популярная микросхема, работает устойчиво, требует небольшое количество деталей для обвески, недорогая. Это ее плюсы. С другой стороны, имеется и ряд минусов. Максимальная выходная мощность едва достигает 18 Вт, (несмотря на обещанные, PHILIPS, 22 Вт). Хотя, возможно, кого — то устроит и это значение. Чувствительность TDA 1554Q – невысокая, около 25 дБ, а это значит, что если мы желаем подать на нее сигнал с линейного выхода аудиоустройства, то нам придется использовать раскачку. Не верьте разработчику, который заявляет нижнюю граничную частоту ИМС в 20 Гц. Область звукового спектра ниже 80Гц. этой микросхеме дается с трудом. Учитывая все «за» и «против» выносим окончательный приговор – да, строить усилитель на базе TDA 1554Q можно, только договоримся не возлагать на него слишком больших надежд. Первым делом, было решено отказаться от использования в качестве раскачки ИМС TDA 1524 (такие примеры в сети имеются), лично я, считаю ее самым неудачным творением PHILIPS. Почему – рассказывать долго, и в данной ситуации неактуально. Переходим к самой схеме; если рисунок в вашем браузере мелковат и плохо видны номиналы деталей , качните файл с крупной картинкой, щелкнув по ней мышью. Детали: постоянные резисторы любого типа, предпочтительно мощностью 0,125 Вт. Балансный резистор на 270 Ом, через который осуществляется питание транзисторов раскачки должен быть мощностью не менее 0,5 Вт. Переменные резисторы — ( слева на право, по схеме) 100ком — регулятор баланса / секции включены противофазно /, любой группы; регуляторы НЧ и ВЧ, каждый 100ком, группы Б; регулятор громкости, 22 ком, желательно группы В, все спаренные. Я использовал потенциометры типа СПЗ-33-23. В каскадах раскачки используются транзисторы типов КТ 502Е (Д) и КТ 503Е (Д). Другие типы транзисторов не тестировались. Электролитические и неполярные конденсаторы могут быть самых разных типов, предпочтительны малогабаритные. Стабилитрон — Д814А. Диоды выпрямителя в БП — любые, рассчитанные на ток не менее 4А. Если уровень фона усилителя покажется завышенным, можно увеличить емкость конденсатора фильтра с 4700мкф до 8..10 000мкф. Трансформатор БП должен обеспечивать ток не менее 4А с переменным напряжением на холостом ходу 9…13в. В последней сборке я использовал два трансформатора типа ТВК — 110 ЛМ, первичные и вторичные обмотки которых соединял параллельно( синфазно!), т.е. вывод первого трансформатора №1 соединял с выводом №1 второго трансформатора и т. д. Выводы трансформаторов №6 — не используются и между собой не соединяются. Реле, избавляющее от хлопков в АС при включении усилителя может быть представителем распространенной серии РЭС. Использовать необходимо нормально разомкнутые контакты. Если ваше реле окажется слишком чувствительным и будет срабатывать с минимальной задержкой (что не позволит избавиться от хлопков в колонках), необходимо будет включить его через следующее несложное устройство: ПАРАЛЛЕЛЬНО обмотке реле подключите электролит 1000х25в. Тот вывод обмотки, который соединен с минусом конденсатора свяжите с массой, а на положительный электрод подайте напряжение от блока питания через резистор(включенный последовательно), сопротивлением 22… 300 Ом. Больше сопротивление — больше время задержки. Подбирайте точное значение резистора так, чтобы увеличить время задержки срабатывания реле. Не стоит устанавливать время слишком большим — реле перестанет срабатывать вообще. В принципе, лучше начинать подбор режима работы реле еще до сборки самого усилителя, тогда вы можете быть уверены, что оно будет работать как надо. ОДНАКО, УЧИТЫВАЙТЕ ТОТ ФАКТ, ЧТО ПОСЛЕ НАГРУЗКИ БЛОКА ПИТАНИЯ МИКРОСХЕМОЙ, К РЕЛЕ ПОСТУПИТ МЕНЬШИЙ ТОК И СОПРОТИВЛЕНИЕ РЕЗИСТОРА ПРИДЕТСЯ ЕЩЕ НЕМНОГО УМЕНЬШИТЬ. Требования к монтажу: при совмещении микросхемы с усилителем раскачки конструкция становится более чувствительной к внешним помехам. Поэтому, все цепи в блоке регуляторов, должны быть короткими. Рекомендую монтировать все регуляторы на единой планке, ( у меня это пластиковая полоска 190 х 30 мм.)в одну линию, в очередности согласно схемы; слева — на — право БАЛАНС, НЧ, ВЧ, ГРОМКОСТЬ. Расстояния между центрами монтажных отверстий для регуляторов я выбирал одинаковым — 45мм., расстояние между самими регуляторами составило 30 мм. Все резисторы и конденсаторы относящиеся к входным цепям и темброблоку, располагайте прямо на / между выводами потенциометров, навесным монтажом. В некоторых местах связь между регуляторами выполняется короткими, изолированными проводами. Экранирующие контуры регуляторов необходимо связать с общим проводом (массой). Затем, планку с регуляторами можно монтировать на передней панели корпуса усилителя. Предварительный усилитель необходимо собрать на единой плате, желательно — печатной и расположить детали максимально компактно. Субъективное прослушивание усилителя показало: звучание качественной фонограммы с качественного источника на скромной 2-х полосной акустике бюджетного класса производит очень даже неплохое впечатление . Добиться более богатого и мощного звучания можно собрав усилитель на базе TDA 8560Q , причем схема еще проще . Но ее я пока выкладывать бесплатно не собираюсь ( есть причины), вместе с тем, за небольшую плату схему можно заказать — просто пошлите мне письменный заказ на мой e-mail. Ознакомиться с описанием усилителя на базе TDA 8560Q можно на моем сайте (см. раздел »схемы»). И еще — в этом же разделе представлена (бесплатно) схема усилителя на базе TDA 8563Q. Будут вопросы, пожелания, предложения — пишите. Юрий yooree (at) inbox.ru |
…………………… 30-16000 Гц Fраб. (для tda 1558q)……… 20-15000 Гц Uпит. ………………………… 6-15В Kгарм.(не более)….. 0,1% Iпотр.(без подачи усиливающего сигнала)30мА Rн (не менее) …………………… 2 Ом Pвых. для нагрузки 2 Ома Pвых. (Rн=4Ом)………………… 4х11 Вт Pвых. (Rн=4Ом)………………… 2х22 Вт Pвых. (Rн=4Ом)……………1х22 и 2х11 Вт Uвх (чувствительность)…………… 500мВ Rвх ………………………….. 60 кОм Корпус микросхемы …….DBS 17 P
Правильно собранные схемы не требуют наладки.
Считаю, что конструкция заслуживает оценку «4» по пятибалльной шкале. В любом случае, я старался выжать из TDA 1554Q все, что она умеет.
Плату надо установить как можно ближе к регуляторам ВЧ и ГРОМКОСТЬ ( в идеале -между ними). Саму микросхему следует монтировать на тыльную часть радиатора площадью 150 -300 кв.см, пластины которого выступают за пределы корпуса конструкции сзади. В непосредственной близости от выводов ИМС смонтируйте конденсаторы на 0,47 мкФ и на 360пФ. Соединения от входных гнезд до блока регуляторов и от выхода регулятора громкости до входных элементов микросхемы должны быть выполнены экранированными проводами. Реле можно монтировать возле выходных гнезд усилителя. Провода подводящие к микросхеме питание и отводящие сигнал в нагрузку должны иметь сечение не меньше сечения самих выводов микросхемы. Полезно будет ввести в схему и индикатор включения усилителя; для этого к выходу БП подключите какой — нибудь светодиод, соединив его последовательно через резистор 3…10 ком. Да, не забудьте соединить между собой эмиттеры транзисторов VT2 и VT4 .
Искажения, (как между прочим и у очень хороших усилителей), становятся отчетливо заметными только в самом крайнем положении регулятора громкости. С высокими полный порядок, а басы… да басы есть, но их слышишь ушами, а хотелось бы еще ощущать и телом.
То есть при подключении динамиков 6-земля и 12-земля, мы получаем двухканальный усилитель с мощностью уже 11 Вт.
Для нормализации уровней сигнала в схеме есть два подстроечных резистора R3 и R4.
3а, а 2×22 Вт на рис.3б, соответственно.УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22Вт) усилители включаются попарно по мостовой схеме.
!Технические характеристики. Напряжение питания: 6…15 В. Пиковое значение выходного тока: 4 А. Ток в режиме mute/stand-by: 100 мкА. Диапазон воспроизводимых частот: 45…20000 Гц. Коэффициент нелинейных искажений: 0,1 %. Сопротивление нагрузки: > 2 Ом (номинальное 4 Ом). !Стандартный режим (4X11 Вт). Вых. Мощность: 11 Вт. Вх. Сопротивление: 60 кОм. Коэффициент усиления Au: 20 дБ. !Мостовое включение(2X22 Вт). Вых. мощность: 22 Вт. Вх. сопротивление: 30 кОм. Коэффициент усиления Au: 26 дБ. Размеры печатной платы: 45×60 мм. УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22 Вт) усилители включаются попарно по мостовой схеме. !Конструкция. Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5 мм).
Габариты устройства специально рассчитаны для использования его совместно с компьютерным радиатором от процессоров семейства Pentium. Радиатор устанавливается вертикально. Переключатель SW1 служит для выбора режимов работы усилителя: — Рабочий режим – SW1 замкнут; — Дежурный режим – SW1 разомкнут.
РК-11-2018.
TDA1554Q Всеобъемлющий обзор схемы
Аудиоусилители интригуют тем, как им удается увеличивать аудиовыход на устройствах.
TDA1554Q — интегральная схема, отвечающая за усиление звука. Более того, это усилитель мощности в аудиоустройствах с уникальной функцией отключения звука на входе. Эта функция необходима для управления питанием динамиков.
Продолжайте читать, пока мы подробно рассмотрим микросхему, чтобы лучше понять, как она работает. Любители электроники также узнают, как эффективно использовать его в схеме усиления звука.
TDA1554Q представляет собой интегральную схему, предназначенную в основном для усилителей автомобильных радиоприемников. Это комбинированный выходной усилитель класса B с 17-контактным однорядным (SIL) пластиковым блоком питания.
Микросхема усилителя может работать как несимметричный усилитель мощности 4×11 Вт или двухтактный усилитель мощности 2×22 Вт. Кроме того, ИС имеет четыре усилителя напряжения, два из которых являются инвертирующими, а два других — неинвертирующими.
2. Конфигурация контактов TDA1554Q17 контактов микросхемы имеют разные функции; поэтому для облегчения идентификации обратитесь к принципиальной схеме.
TDA1554Q Диаграмма динамики
TDA15544Q DIAGRAM
3. TDA1554 -QUED Сначала это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это легко нагрузка, и это может быть легко нагрузка.
(BTL) или счетверённая несимметричная конфигурация.
Кроме того, он также имеет функцию отключения звука/ожидания, и каждый из его идентичных усилителей имеет установленное усиление 20 дБ и 26 дБ в конфигурации схемы BTL.
Другие основные функции:
- Во-первых, он имеет высокую выходную мощность и защиту от сброса нагрузки.
- Во-вторых, для настроек BTL необходимо низкое напряжение смещения на выходах.
- Кроме того, конструкция схемы защищена от обратной полярности и электростатического разряда.
- В-четвертых, он имеет тепловую защиту и низкое тепловое сопротивление, чтобы справляться с выделением тепла в контуре.
- Наконец, входное сопротивление от 50 кОм до 50 кОм.

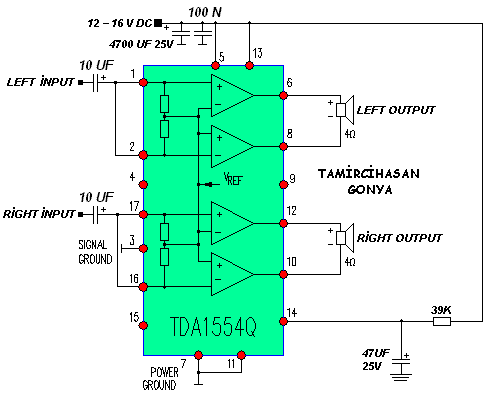

Интегральная схема может работать как усилитель мощностью 2*22 Вт, как показано на принципиальной схеме ниже. Конфигурация схемы также известна как аудио стереосистема BTL.

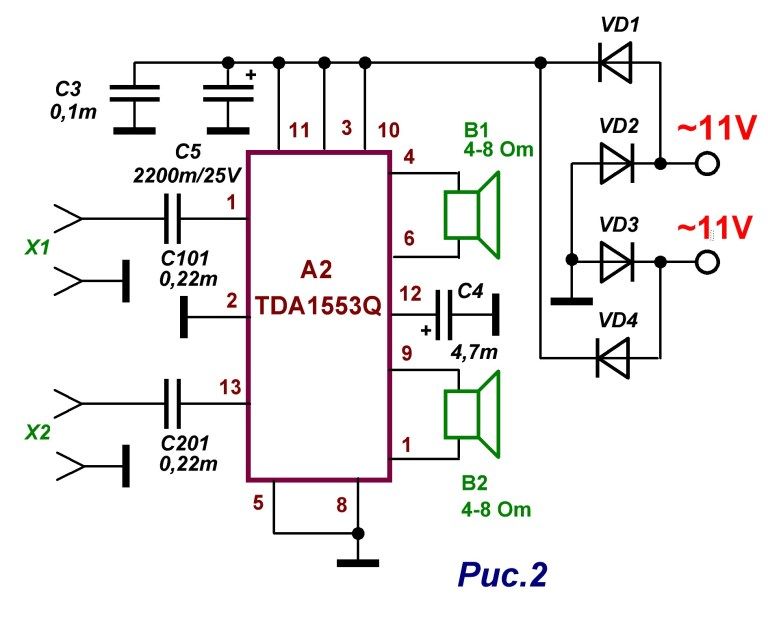

TDA1554Q представляет собой мостовую схему усилителя
Помните, что схема выделяет тепло; следовательно, для оптимальной работы необходимо иметь хороший радиатор.
Идеальное рабочее напряжение схемы составляет 12 В, а сила тока 5 ампер, поэтому она подходит для мини-усилителя.
Дополнительно к каждой колонке подключаются два полумостовых МОП-транзистора, которые могут работать при напряжении питания 11-15В.
TDA1554Q представляет собой четырехъядерную несимметричную схему подключения приложения
Чип усилителя звука также может работать в схеме усилителя звука 4*11 Вт. Каждый динамик подключается к курсу через конденсатор емкостью 220 нФ в счетверенной несимметричной конфигурации.
Конденсаторы работают как фильтры, пропускающие одни частоты и ограничивающие другие, уменьшая шумовое напряжение в микросхеме.
ЗаключениеНадеемся, что это функциональное описание схемы усилителя поможет вам лучше понять микросхему. Он может работать с динамиками сопротивлением 4 Ом или 8 Ом в зависимости от настройки.
Если у вас есть вопросы, не стесняйтесь обращаться к нам.
