Tda1557Q схема включения. Схема усилителя на TDA1557Q: простая сборка мощного автомобильного звука — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать мощный автомобильный усилитель на микросхеме TDA1557Q своими руками. Какие преимущества у этой схемы. Какие детали понадобятся для сборки. На что обратить внимание при монтаже.

Содержание

Основные характеристики усилителя на TDA1557Q

Микросхема TDA1557Q позволяет собрать простой и недорогой, но при этом достаточно мощный усилитель звука для автомобиля. Рассмотрим основные характеристики такого устройства:

Выходная мощность: до 22 Вт на канал (при нагрузке 4 Ом)
Напряжение питания: 8-18 В
Количество каналов: 4 (возможна мостовая схема включения)
КНИ: менее 0.5% при номинальной мощности
Соотношение сигнал/шум: более 80 дБ
Полоса пропускания: 20 Гц — 20 кГц

Как видим, характеристики вполне достойные для автомобильного усилителя. При этом микросхема не требует сложной обвязки и настройки, что делает сборку простой даже для начинающих радиолюбителей.

Схема включения усилителя на TDA1557Q

Рассмотрим типовую схему включения микросхемы TDA1557Q:

[Здесь должно быть изображение схемы усилителя]

Основные элементы схемы:

Микросхема TDA1557Q
Входные разделительные конденсаторы C1-C4
Выходные разделительные конденсаторы C5-C8
Конденсаторы фильтрации питания C9-C10
Резисторы смещения R1-R4

Обратите внимание на следующие моменты при сборке:

Используйте качественные конденсаторы достаточной емкости во входных и выходных цепях.
Обеспечьте хороший теплоотвод для микросхемы — используйте радиатор достаточной площади.
Разводку печатной платы делайте максимально короткими проводниками.

Преимущества усилителя на TDA1557Q

Почему стоит рассмотреть сборку усилителя именно на этой микросхеме? Вот основные преимущества:

Простота схемы — минимум внешних компонентов
Не требует сложной настройки
Высокая выходная мощность при компактных размерах
Низкий уровень искажений
Широкий диапазон питающих напряжений
Встроенная защита от КЗ и перегрева
Доступность и невысокая цена микросхемы

Все это делает TDA1557Q отличным выбором для самостоятельной сборки автомобильного усилителя звука.

Необходимые компоненты для сборки

Для сборки четырехканального усилителя на TDA1557Q вам понадобятся следующие компоненты:

Микросхема TDA1557Q — 1 шт
Конденсаторы электролитические 1000 мкФ х 25В — 2 шт
Конденсаторы керамические 100 нФ — 8 шт
Конденсаторы электролитические 10 мкФ х 25В — 4 шт
Резисторы 10 кОм — 4 шт
Радиатор для микросхемы
Печатная плата
Провода, разъемы

Общая стоимость компонентов обычно не превышает 500-1000 рублей, что делает сборку весьма бюджетной.

Особенности монтажа усилителя

При сборке усилителя на TDA1557Q обратите внимание на следующие моменты:

Обеспечьте надежный теплоотвод для микросхемы. Используйте радиатор площадью не менее 50 см2.
Разводку печатной платы делайте короткими и толстыми проводниками.
Входные цепи экранируйте от выходных для уменьшения наводок.
Используйте качественные разъемы для подключения динамиков и источника сигнала.
Обеспечьте надежную фильтрацию питания — используйте конденсаторы большой емкости.

При правильном монтаже усилитель будет работать стабильно и не потребует дополнительной настройки.

Возможные проблемы и их устранение

При сборке усилителя на TDA1557Q могут возникнуть следующие проблемы:

Отсутствие звука — проверьте правильность подключения и целостность микросхемы

Искажения звука — проверьте качество питания и входного сигнала
Перегрев микросхемы — улучшите теплоотвод
Фон в динамиках — экранируйте входные цепи, проверьте заземление

При возникновении проблем внимательно проверьте монтаж и соответствие номиналов компонентов схеме. В большинстве случаев это поможет устранить неисправность.

Настройка и тестирование усилителя

После сборки усилитель на TDA1557Q обычно не требует сложной настройки. Однако рекомендуется выполнить следующие проверки:

Измерьте напряжение питания микросхемы — оно должно быть в пределах 12-14В.
Проверьте потребляемый ток — в режиме покоя он не должен превышать 100-150 мА.
Подайте тестовый сигнал и проверьте качество звучания на разных уровнях громкости.
Измерьте выходную мощность — она должна быть около 15-20 Вт на канал.
Проверьте температурный режим микросхемы — она не должна сильно нагреваться.

При успешном прохождении этих тестов усилитель готов к использованию в автомобиле.

Заключение

Усилитель на микросхеме TDA1557Q — отличный выбор для самостоятельной сборки автомобильного звука. Он обладает хорошими характеристиками, прост в изготовлении и не требует сложной настройки. При правильном монтаже такой усилитель обеспечит качественное звучание в вашем автомобиле за весьма умеренные деньги.

Tda1557q схема

В этой статье мы поговорим об усилителях. Эти устройства могут быть выполнены как на транзисторах, так и на микросхемах. Хотя некоторые радиолюбители, отдавая дань моде на винтаж, делают их по старинке — на лампах. Здесь советуем посмотреть отличный сборник схем.

Поиск данных по Вашему запросу:

Tda1557q схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Простой усилитель на микросхеме TDA1557Q (TDA1558)

Усилитель на TDA1557Q

УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ

Новая и оригинальная интегральная схема TDA1557Q

Усилитель на tda1557q

Самый простой усилитель звука

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

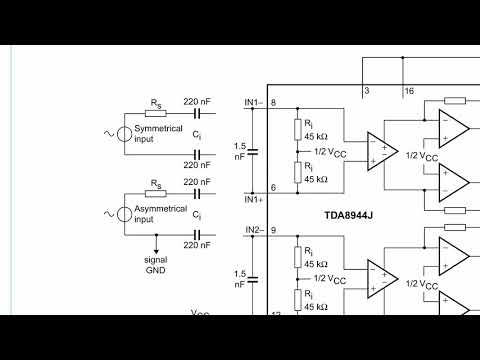

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель звука своими руками — проверенная схема!

Простой усилитель на микросхеме TDA1557Q (TDA1558)

Хранение 8 дней. Для заказов меньше 4 ,00 р. Каталог товаров. Войти в ЛК. Инструкции Магниты Сильные магниты Магниты ферритовые Автомобильная электроника Вентиляторы Граверы, бормашины, насадки. Датчики Диоды тиристоры Звуковые излучатели, Сирены Запчасти для бытовой техники Установочные изделия Конденсатор пусковой Коммутация импортная Терморегуляторы Реле времени, реле,пускатели.

Счетчики Расходные материалы Радиоконструктор Регулятор напряжения Резисторы, сопротивления, потенциометры. Производство магнитов на заказ за 45 дней. Производство магнитов по вашему техническому заданию с требуемыми характеристиками и намагниченностью.

В нашем магазине Вы найдете различные магниты, попробовать, пощупать и сможете купить магнит для своих задач и требований. Признание Китая как лидера в производстве и качестве магнитов.

Применение китайских магнитов в американской военной технике. Увеличить изображение. Товар есть в наличии. Временно нет в наличии, Поступление надо запросить или это раздел Каталога. Вариант 1: Почтой России. Стоимость доставки: 0,00 р. Стоимость доставки: ,00 р. Вариант 4: Наложенный платеж, Почта. Стоимость доставки зависит от суммы заказа Для заказов больше Стоимость доставки 4 ,00 р.

Оплата при получении Перевод на счёт карты Сбербанка Подробнее о вариантах оплаты см. Наличие четырёх усилителей в одном корпусе позволяет повысить выходную мощность стереофонического сигнала в 2 раза без изменения питающего напряжения за счёт включения усилителей по мостовой схеме. Отличается хорошей режекцией разделение каналов не менее 40 дБ. Разность коэффициента усиления между каналами не более 1 дБ. Неравномерность амплитудно-частотной характеристики АЧХ в диапазоне частот Гц, не более 1 дБ.

Описав в двух словах вышеперечисленные характеристики, можно сказать, что на этой микросхеме можно собрать высококачественный усилитель мощности с минимальным количеством внешних элементов обвязки.

На рис. Для регулировки уровня звука между входом микросхемы и источником звука необходимо установить регулятор громкости. Источник питания усилителя блок питания или аккумулятор должен быть с током до 6 ампер не обязательно стабилизированным. Для этой цели можно использовать трансформатор с диодным мостом и электролитическим конденсатором ёмкостью не менее МкФ, аккумулятор с автомобиля или использовать усилитель в автомобиле , мотоцикла, блока бесперебойного питания напряжением 12 вольт или блок питания с отработавшего компьютера.

Если сравнить две схемы, то можно заметить, что на рис. В этом режиме потребление тока микросхемой снизится почти до нуля. Ёмкость конденсаторов С1, С2 от 0,1 до 0,68 МкФ. Хотя микросхема и имеет защиту от переполюсовки, таких экспериментов лучше не проводить. В настоящем наборе имеются динамики мощностью 3 ватта, то есть с ними нельзя включать усилитель на полную мощность, иначе динамики просто сгорят. Если вы решите использовать собранный усилитель с максимальными возможностями, то вам необходимо будет во избежание провалов в моменты пиковых нагрузок увеличить ёмкость конденсатора не менее чем до МкФ и увеличить размеры радиатора микросхемы при установке на радиатор применять теплопроводящую пасту КПТ-8 обязательно, нанеся небольшое количество на обратную металлическую сторону микросхемы.

Источник питания должен обеспечивать ток не менее 6 ампер, а совокупное сопротивление подключенных динамиков на один канал должно быть 4 Ома с меньшим сопротивлением может сработать защита микросхемы от короткого замыкания, а с большим — будут тише работать. Если динамики подключены к микросхеме правильно, то при подаче питания на микросхему диффузоры динамиков должны вытолкнуться вперёд. В противном случае необходимо поменять полярность подключения динамиков.

Для регулировки уровня входного сигнала необходимо подключить к входу микросхемы регулятор громкости спаренный переменный резистор рис. При этом чувствительность схемы увеличивается , а может и не соединяться, а использоваться только как общий провод для источника входного сигнала.

Эксперимент с таким соединением можно провести, если у вас в динамиках появятся посторонний фон. Необходимо разобраться с источником фона. Если он появляется при подключении входных проводов от источника сигнала, то надо заменить провода на экранированные, попробовать установить между входами перед конденсаторами и 2 выводом резисторы на к.

Если источник фона — источник питания фона не может быть от аккумулятора или батареек , надо попробовать увеличить ёмкость конденсатора С3. Если это уменьшит уровень фона, можно в разрыв плюсового провода питания поставить дроссель, например от неисправного компьютерного блока питания, намотанный медным проводом на ферритовом кольце, подключив фильтрующий конденсатор С3 перед и после дросселя. Собранная правильно схема в настройках не нуждается. Вариант В состав набора входит: 1. Микросхема TDAQ 2.

Радиатор для микросхемы, 3. Винт, гайка, шайба М3 х 2 шт. Печатная плата, 5. Динамик 2 шт. Набор монтажных проводов 9 шт. Спаренный переменный резистор или 2 одиночных , 8. Пластиковый контейнер с деталями. Микросхема TDAQ, 2. Печатная плата, 3. Динамики 2 шт. Набор конденсаторов, 6. Переменный спаренный резистор, 7. Набор монтажных проводов, 8. Радиатор для микросхемы, 9. Винт М3 2 шт. Теплопроводящая паста КПТ-8, Схема и описание, Контейнер с деталями схемы.

Отзывов пока не было. Вы можете оставить его первым. Ваши знания будут оценены посетителями сайта, если Вы авторизуетесь перед написанием отзыва.

Положительный Отрицательный. Элек почта T yandex. Артикул: Условия доставки Вариант 1: Почтой России. Стоимость доставки зависит от суммы заказа. Условия оплаты Оплата при получении Перевод на счёт карты Сбербанка Подробнее о вариантах оплаты см.

Усилитель на TDA1557Q

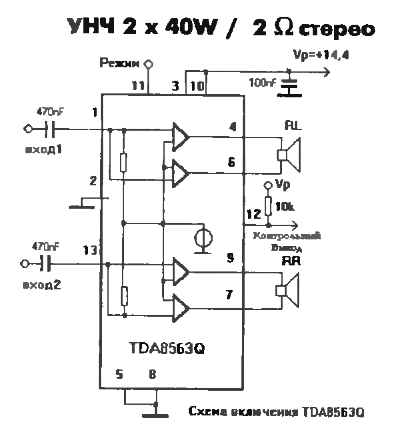

Схема вполне лёгкая в сборке, не нуждается в настройке, собрана на дешёвых деталях, которые можно купить в любом радиомагазине, либо выковырять в старой радиоэлектронной аппаратуре. Микросхему заказывал по интернету. Пришла через 2 дня и сразу же начал собирать устройство. Этот УНЧ рассчитан на 2-х омную нагрузку, но прекрасно работает и на 4-х омную, выдавая при этом 40 ватт на канал.

Схема вполне лёгкая в сборке, не нуждается в настройке, собрана на дешёвых деталях, которые можно купить в любом радиомагазине, либо.

УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ

Простой, симпатичный усилитель на базе микросхемы tdaq. Собрал его для друга за один вечер. Аллюминиевый промышленный корпус, с минимальным набором органов управления. Напряжение питания от 6V до 18V, поэтому данная микросхема и позиционируется как автомобильная. У tdaq есть особенность — это большая чувствительность. Из-за этой особенности она усиливает все шумы которые поступают на вход. В своей схеме я благополучно снизил чувствительность благодаря резисторам R1-R4. Конденсаторы С2 и С4 только пленочные и не меньше nF. Если поставить меньше емкость, басы пропадут. С1 и С3 необязательны, они служат для фильтрации НЧ ниже 22Гц.

Новая и оригинальная интегральная схема TDA1557Q

На ней и был собран усилитель по типовой схеме, рекомендованной изготовителем и изображенной на рисунке. Переменные резисторы R1 и R2 предназначены для регулировки громкости, то есть выходной мощности усилителя. Конденсаторы C1, C2 — разделительные, ограничивающие полосу пропускания снизу, конденсаторы С3, C4, C7, С8 срезают ненужные ультразвуковые частоты и предотвращают самовозбуждение на высоких частотах. Конденсаторы C9 и C10 использованы как фильтры в цепи питания.

Усилитель, приведённый в этой статье максимально прост в повторении, и обладает отличными характеристиками. Его можно собрать даже не используя никакой печатной платы, достаточно микросхему прикрутить на теплоотвод радиатор.

Усилитель на tda1557q

Главная Контакты. Пароль Регистрация Забыли пароль? Схемы на микроконтроллерах Схемы аналоговые Аrduino проекты Технологии радиолюбителя Авто электроника Схемы авто проводки Программаторы Софт для радиолюбителя Библиотека Ремонт и заправка принтеров Онлайн калькулятор для MC Рекомендуемые статьи. Преобразователь интерфейсов RS в RS на доступных деталях схема. Универсальный программатор для практически любых радиостанций схема.

Самый простой усилитель звука

На не дорогих и распространённых интегральных микросхемах TDA, TDA можно собрать простой усилитель мощности НЧ, требующий минимальное количество навесных компонентов. Усилитель на этой микросхеме широко раньше использовался в автомагнитолах. Из давно отслужившей свой век старой автомагнитолы можно выпаять или даже вырезать с участком платы полноценный усилитель мощности. Его можно приспособить для усиления звука компьютера, ноутбука, DVD и различного вида приставок. Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту.

Новая И Оригинальная Интегральная Схема Tdaq, Find Complete Details about Новая И Оригинальная Интегральная Схема Tdaq.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Tda1557q схема

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:.

Вернуться в Интегральные УНЧ. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Форум радиолюбителей Радиоэлектроника, радиохобби, наука и техника Пропустить. Расширенный поиск. Подключил динамики-страшный треск. Посоветуйте, что можно сделать.

Сегодня мы паяем усилитель мощности звуковой частоты. В книжках ты можешь увидеть сокращение — УМЗЧ: это он и есть.

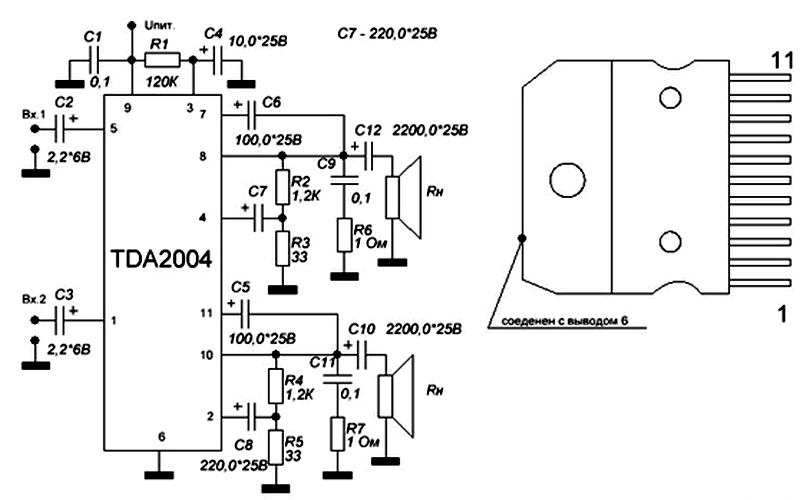

Отправить комментарий. Страницы Бандпасс 6-го порядка на 75гдн Усилители на Микросхемах Всё для новичков Мощный ламповый усилитель на выходных лампах ГУ Усилитель в машину на Транзисторах Схемы Стабилизированных Блоков Питания Активный домашний сабвуфер своими руками Усилители на отечественных транзисторах. Усилители на Микросхемах. Усилитель на TDA Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт.

Пожалуйста, отправьте все модели, которую вы ищете для нас, мы можем отправить предложение все из них. Добро пожаловать в список покупок. Наша компания имеет дело с электронными компонентами более 10 лет на рынке demestic.

Самодельный автомобильный усилитель звука на TDA1557Q (4х20Вт)

Схема самодельного автоусилителя мощности НЧ на микросхемах TDA1557Q, 4 канала по 15-20Вт. Миниатюрные MP3-плейеры сейчас получили очень широкую популярность у любителей музыки.

В частности, это связано с тем, что такой плейер, обладая очень компактными размерами, и не имея механических деталей, позволяет хранить и воспроизводить значительное количество аудиозаписей, особенно в МР-3 формате.

Наиболее распространены недорогие, миниатюрные модели, питающиеся от одного элемента напряжением 1,5V. Для того чтобы аудиозаписи, хранящиеся в таком плейере можно было воспроизводить в автомобиле, на автомобильные АС, — есть два варианта.

Можно купить дополнительно дорогую МР-3 автомагнитолу с USB-разъемом для подключения вашего МР-3 плейера (или «флэшки»), а можно сделать усилитель мощности самостоятельно, и воспроизводить с его помощью аудиосигналы непосредственно с выхода МР-3 плейера.

Принципиальная схема

Принципиальная схема одного из возможных вариантов такого усилителя показана на рисунке. Усилитель предназначен для работы на четыре акустические системы, — две фронтальные и две тыловые.

Тыловые акустические системы двухполосные, каждая из них состоит из одного эллиптического динамика достаточно большого диаметра и одной «пищалки», — это готовые автомобильные акустические системы «PIONEER».

В автомобиле ВАЗ-21099 тыловые системы расположены в полке за задним сиденьем. Фронтальные акустические системы Попроще, каждая из них состоит из одного широкополосного динамика, которые расположены в специально предназначенных нишах в приборной панели ВАЗ-21099.

Рис. 1. Принципиальная схема четырехканального автомобильного усилителя звука на микросхемах TDA1557Q.

Тыловые каналы имеют подъем АЧХ на частотах выше 9000 Гц и ниже 300 Гц, а фронтальные, — в полосе от 300 до 10000 Гц.

Таким образом, всего четыре канала, и в каждом канале можно регулировать громкость отдельным переменным резистором (R8, R9, R18, R19).

Сигналы с телефонного выхода МР3 плейера через разъем Х1 поступают на два предварительных усилителя на транзисторах VT1 и VT2.

Усилители нужны чтобы поднять номинальный уровень сигнала до уровня номинальной чувствительности интегральных УМЗЧ TDA1557Q, на которых выполнены усилители мощности. Резисторы R1 и R11 «подгружают» выход телефонного усилителя МР-3 плейера, для того чтобы он работал в нормальном режиме.

После усилительных каскадов включены пассивные RC-фильтры, разделяющие каждый из стереоканалов на два канала с разными АЧХ (см. выше).

Детали и монтаж

Автор использовал недорогой миниатюрный МР-3 плейер «Асогр-Т-92», который может питаться только от гальванического источника напряжением 1,5V.

Никаких входов для зарядки или питания от внешнего адаптера у него нет. Поэтому, чтобы не расходовать источник питания во время работы в автомобиле, в схеме есть источник напряжения 1,6V, состоящий из светодиода HL1 и резистора R23.

Практически, это парметрический стабилизатор на светодиоде вместо стабилитрона. Одновременно, светодиод служит индикатором включения усилителя.

Так как никаких разъемов для внешнего источника у данного МР-3 плейера нет, подключается источник следующим образом. Минус питания в этом плейере выведен на корпус USB-разъема и на общий провод наушников.

Поэтому, проблем с соединением минуса с внешним источником нет. А вот, с плюсом есть проблема, — он никуда не выведен (попытка организовать питание через USB-разъем не увенчалась успехом, -плейер переходит в режим «флэшки»).

Поэтому, чтобы подключить плюс, в крышке батарейного отсека плейера напротив плюсового контакта для элемента питания, нужно пропилить прямоугольное отверстие, примерно, 4×1,5мм.

От точки +1,6V усилителя пустить провод и оконечить его пластинкой фольгированного стеклотекстолита размерами 4×10 мм и толщиной 1,5 мм.

Эту пластинку нужно вставить в данное отверстие так, чтобы она влезла между плюсовым выводом элемента питания и контактом батарейного отсека, и притом, была повернута фольгой к контакту, а изолированной стороной к элементу питания.

Усилитель собран в корпусе старой автомагнитолы «Эола», что делает его совершенно неинтересным в смысле кражи.

Установленный на передней панели разъем USB служит для механического крепления МР-3 плейера на корпусе усилителя. Контакты данного разъема никуда не подключены, только корпус — к общему проводу.

На передней панели усилителя расположены все разъемы, переменные резисторы регуляторов уровней, выключатель питания и светодиод. Все основные регулировки осуществляются органами управления МР-3 плейера.

Катушка L1 фильтра питания намотана на ферритовом кольце 020мм, содержит 10 витков. Намотка втрое сложенным проводом ПЭВ 0,47 (можно использовать провод сечением 1,5-2мм, но его наматывать неудобно).

Усилитель развивает 15-20W на канал, согласно справочным данным на микросхемы: Практически мощность не измерялась. Субъективно — звучит громко и чисто.

Карпенко В. РК-01-08.

Литература: 1. Попцов Г. Усилитель мощности для МР3 флэш-плеера. РК-9-2007.

Проект для начинающих: TA7630P + TDA1557q

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Перейти к последнему

Привет всем! Новый участник здесь.

Я новичок в электронике, и в качестве первого аналогового проекта (до сих пор я играл с ардуино и подобными) я хотел сделать простой усилитель на микросхеме с некоторыми элементами управления.

Мне удалось найти TDA1557q и TA7630P.

Итак, я макетировал образец схемы TDA1557q из таблицы и образец схемы TA7630P, также из таблицы (с одним блоком питания).

Основных проблем две:

1. Когда я подключаю свой телефон к схеме TA7630P, громкость на выходе очень низкая, вместо этого, когда я подключаю телефон напрямую к усилителю, она намного выше. Я что-то читал про аудиобуфер, может быть такое?

2. Когда я подключаю схему TA7630P к схеме TDA1557q, я слышу только шумы, и я могу слышать музыку (низкая громкость) только при подключении резистора 470 Ом к земле перед входной крышкой

Я работаю над этими двумя чипами уже две недели, у меня заканчиваются идеи.

Будем признательны за любую помощь, спасибо.
