Как работает микросхема TDA4605 в импульсном блоке питания телевизора. Какие функции выполняет TDA4605 в схеме блока питания. Каковы основные характеристики и преимущества использования TDA4605.
Принцип работы микросхемы TDA4605 в импульсном блоке питания
Микросхема TDA4605 является ключевым компонентом импульсных блоков питания многих телевизоров. Она выполняет функции ШИМ-контроллера (широтно-импульсного модулятора) и обеспечивает управление силовым ключом преобразователя.
Основные функции TDA4605 в схеме блока питания:
- Генерация импульсов управления силовым транзистором
- Стабилизация выходных напряжений
- Защита от перегрузки и короткого замыкания
- Плавный пуск при включении
- Снижение энергопотребления в дежурном режиме
Работа микросхемы основана на принципе широтно-импульсной модуляции. TDA4605 изменяет длительность управляющих импульсов в зависимости от нагрузки, обеспечивая стабилизацию выходных напряжений.
Структурная схема импульсного блока питания на TDA4605
Типовая структурная схема импульсного блока питания телевизора на микросхеме TDA4605 включает следующие основные узлы:
- Входной выпрямитель и фильтр
- Силовой ключ на MOSFET-транзисторе
- Импульсный трансформатор
- Микросхема TDA4605
- Цепи обратной связи
- Выходные выпрямители и фильтры
TDA4605 управляет силовым ключом, изменяя скважность импульсов в зависимости от сигнала обратной связи. Это обеспечивает стабилизацию выходных напряжений при изменении нагрузки и входного напряжения.
Основные характеристики микросхемы TDA4605
Микросхема TDA4605 обладает следующими ключевыми характеристиками:
- Напряжение питания: 8-15 В
- Максимальный выходной ток: 1 А
- Частота преобразования: 20-40 кГц
- Встроенная защита от перегрузки и КЗ
- Плавный пуск при включении
- Снижение частоты в дежурном режиме
- Температурный диапазон: -20…+85°C
Благодаря этим характеристикам TDA4605 обеспечивает эффективную и надежную работу импульсного блока питания телевизора в различных режимах.
Преимущества использования TDA4605 в блоках питания
Применение микросхемы TDA4605 в импульсных блоках питания телевизоров дает ряд существенных преимуществ:
- Высокий КПД преобразования энергии
- Стабильность выходных напряжений при изменении нагрузки
- Защита от аварийных режимов
- Малые габариты и вес блока питания
- Низкое энергопотребление в дежурном режиме
- Простота схемотехнической реализации
Эти преимущества делают TDA4605 оптимальным выбором для построения компактных и эффективных источников питания бытовой электроники.
Типовая схема включения TDA4605
Рассмотрим типовую принципиальную схему импульсного блока питания телевизора на микросхеме TDA4605:
- Сетевое напряжение поступает на входной выпрямитель и фильтр
- Выпрямленное напряжение подается на первичную обмотку импульсного трансформатора
- TDA4605 управляет силовым MOSFET-транзистором, коммутирующим ток через первичную обмотку
- Со вторичных обмоток трансформатора снимаются выходные напряжения
- Сигнал обратной связи подается на вход TDA4605 для стабилизации выходных напряжений
Такая схема обеспечивает эффективное преобразование сетевого напряжения в стабилизированные выходные напряжения для питания узлов телевизора.
Режимы работы блока питания на TDA4605
Импульсный блок питания на микросхеме TDA4605 может работать в нескольких режимах:
- Нормальный режим — стабилизация выходных напряжений при номинальной нагрузке
- Режим холостого хода — снижение частоты преобразования для уменьшения потерь
- Режим перегрузки — ограничение выходной мощности для защиты
- Дежурный режим — минимальное энергопотребление при выключенном телевизоре
TDA4605 автоматически переключает режимы работы в зависимости от нагрузки, обеспечивая оптимальные характеристики в любых условиях.
Защитные функции TDA4605
Микросхема TDA4605 реализует несколько важных защитных функций:
- Ограничение максимального тока через силовой ключ
- Защита от короткого замыкания на выходе
- Защита от перенапряжения на выходе
- Тепловая защита при перегреве кристалла
- Блокировка при пониженном напряжении питания
Эти функции обеспечивают надежную защиту блока питания и нагрузки от аварийных режимов работы, повышая общую надежность телевизора.
Особенности применения TDA4605 в современных телевизорах
В современных телевизорах микросхема TDA4605 применяется с учетом следующих особенностей:
- Использование высокочастотных MOSFET-транзисторов в качестве силового ключа
- Оптимизация конструкции импульсного трансформатора
- Применение быстродействующих выпрямительных диодов Шоттки
- Использование цифровой обратной связи через оптопару
- Программное управление режимами работы от микроконтроллера телевизора
Это позволяет повысить КПД, уменьшить габариты и улучшить характеристики блока питания на TDA4605 в современных моделях телевизоров.
|
Состав блока питания телевизора Веко:
Блок питания формирует вторичные напряжения +125 В, +21 В, +5 В, +17 В, а также напряжения, которые коммутируются микроконтроллером телевизора (сигналом ВКЛ/ВЫКЛ) — +5 В, +12 В. Блок питания построен на основе однотактного преобразователя обратного хода. Управление преобразователем осуществляется с помощью широтно-импульсного модулятора (ШИМ-модулятора), реализованного на микросхеме TDA4605. Выходной мощный ключ реализован на полевом транзисторе BUZ90A. Сетевое напряжение, пройдя через предохранитель FU101 и фильтр С101, L101, С102, выпрямляется с помощью двухполупериодного выпрямителя GR101, фильтруется на С103 и поступает на вход преобразователя. Вначале питание микросхемы IC101 TDA4605 осуществляется по цепи: R105, С110, 6 вывод IC101. Когда С110 зарядится до напряжения 11.5 В, IC101 запускает Т101. Импульсы запуска выходят с 5 вывода IC101. Через обмотку 1-7 TR101 начинает протекать ток. Обмотка обратной связи 4-5, 6 TR101 используется двояко — для питания IC101 в рабочем режиме (через R127, D104) и для замыкания петли обратной связи, позволяющей управлять широтно-импульсным модулятором (через D101, Р101, D105, 1 вывод IC101). Напряжение обратной связи сравнивается с опорным напряжением в схеме сравнения микросхемы ic101. Схема сравнения вырабатывает управляющие импульсы, скважность которых прямо зависит от величины напряжения обратной связи, снимаемого с обмотки 4-5, 6 TR101. Увеличение нагрузки блока питания приведет к уменьшению напряжения обратной связи, что в свою очередь приведет к уменьшению скважности управляющих импульсов запуска на затворе транзистора Т101. Тем самым восстановится до нормы напряжение обратной связи на обмотке 4-5, 6 TR101, а заодно и на всех вторичных обмотках TR101. И наоборот: в случае уменьшения нагрузки не произойдет увеличения напряжения на выходных обмотках за счет широтно-импульсной стабилизации блока питания. Частота преобразования модулятора в режиме стабилизации около 25-30 кГц. В режиме короткого замыкания на обмотке 4-5, 6 не выделяется напряжение обратной связи, питание (6 вывод IC101) уменьшается до 7.5 В (предельно-допустимый уровень), внутренний источник опорных напряжений IC101 выключается, питание всех узлов микросхемы ic101 прекращается. В блоке питания выходные напряжения +125 В, +21 В, +17.5 В не стабилизированы, а +5 В и +12 В включаются с микроконтроллера телевизора при переходе из дежурного режима в рабочий. Типовые неисправности блока питания телевизора1. При включении телевизора перегорает предохранитель FU101. Отключите петлю размагничивания (L102), выпаяйте терморезистор R124, разорвите цепь FU102 (если он цел). Проверьте цепи входного фильтра, сетевого выпрямителя. В случае перегорания FU102 неисправность следует искать в элементах ключевого преобразователя (проверить T101, IC101, D105, D103, D101, обмотки TR101, а также элементы их обрамления). 2. Телевизор не включается, ключевой преобразователь функционирует. Проверьте канал +5 В дежурного режима (R122, С128, D111, С129, Т10З, С130, С136). Проверьте правильность включения коммутируемых напряжений +5 В; +12 В от сигнала ВКП/ВЫКЛ с микроконтроллера телевизора. 3. Отсутствуют все выходные напряжения блока питания, FU101, FU102 целы. Нарушена цепь питания IC101. Проверьте R105, С110, D104. Нарушена цепь питания Т101. Проверьте 1-7 вывод TR101, а также +290 В последовательно от «+» С103 до стока Т101. Нарушена цепь запуска Т101. Проверьте микросхему TDA4605 IC101 (5 вывод), D102, R113, R114, R117. Проверьте R110, R111. Неисправна IC101. Неисправен Т101. 4. Слышен звук низкого тона от TR101, или преобразователь работает в режиме ВКЛ/ВЫКЛ. Перегружен один из каналов вторичных выпрямителей блока или неисправны элементы выходных выпрямителей (стабилизаторов). Определить омметром перегруженный канал (телевизор нужно выключить) и найти неисправный — выпрямитель или нагрузку. 5. Значения выходных напряжений занижены (завышены) и не регулируются Р101. Проверьте цепь 1 вывод IC101 — 5, 6 выводы TR101. Замените микросхему TDA4605 IC101. Ремонт бытовой техники: |
Микросхема TDA4605 — ШИМ-контроллер для ипульсных блоков питания
Основные параметры:
| Параметр | Предельные значения | |
| Напряжение питания выходного каскада, В | 15 | |
| Напряжение питания, В | 8…15 | |
| Выходной постоянный ток, А | 1,5 | |
| Рабочая частота переключения, кГц | 80 | |
| Интервал рабочих температур | -25…+85 | |
Типовые принципиалные схемы имульсных блоков питания на TDA4605
Рис.

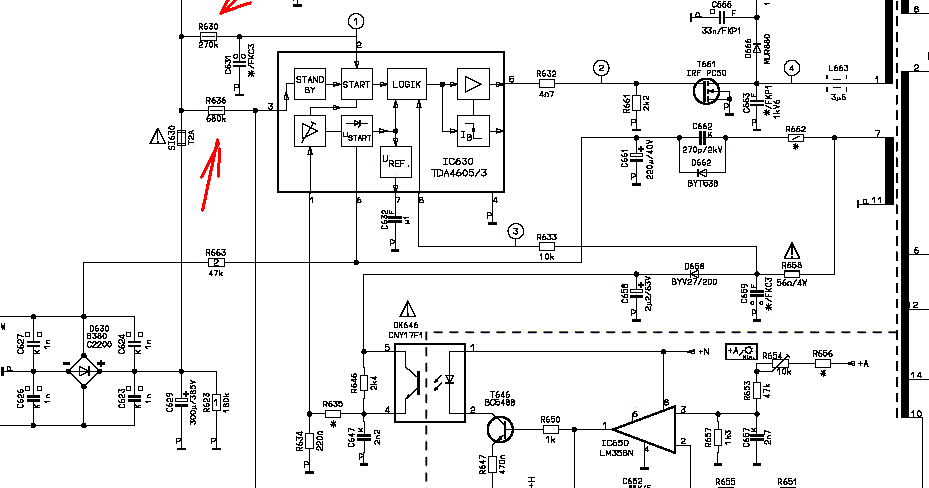

2. Принципиальная схема импульсного блока питания на микросхемах tda4605, силовой ключ BUZ90. Рис. 3. Типовая принципиальная схема блока питания на микросхемах TDA4605, силовой ключ BUZ90G (BUZ332).

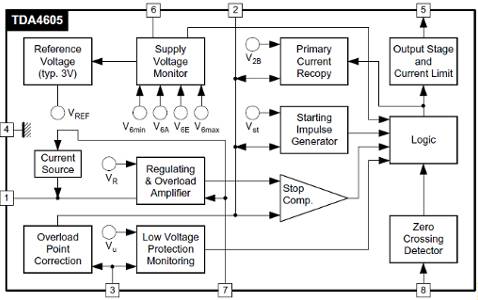

Функциональная схема импульсного блока питания на микросхеме TDA4605 устройство и принцип действия
Импульсные источники питания с устройствами управления на микросхеме TDA4605 формируют вторичные напряжения U1…Un, количество и значение которых зависят от конструктивных особенностей бытовой техники.
Рис. 4. Структурная схема импульсного блока питания на микросхеме TDA4605 для телевизоров
Источники питания на ШИМ-контроллере TDA4605 для телевизоров (рис. 4) состоят из элементов помехоподавляющих фильтров (ППФ), устройств размагничивания кинескопов (УРК), выпрямителей сетевых напряжений (СВ), импульсных преобразователей напряжений ИМС с цепями обеспечения ее работы, импульсные трансформаторы (ИТ), ключевые каскады (КК) и выпрямителей вторичных импульсных напряжений.
Принцип работы источников питания заключается в преобразовании выпрямленного сетевого напряжения в импульсное напряжение прямоугольной формы с изменяющейся в зависимости от нагрузки частотой и скважностью, с последующей трансформацией и с выпрямлением этого напряжения во вторичных цепях.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку импульсного ттрансформатора подается на ключевой каскад, выполненный на высоковольтном полевом транзисторе, характеризующемся не «токовым», а «потенциальным» управлением.
Для управления ключом служит интегральная микросхема TDA4605. Она обеспечивает работу преобразователя и стабилизации выходных напряжений при изменении сетевого напряжения от 170 до 245 Вольт, а также в режимах холостого хода (дежурный режим) и защиты от короткого замыкания.
В ее состав входят:
Триггер старт-стоп служит для формирования стробирующих импульсов, которые отпирают усилитель в моменты прохождения импульсов управления ключевым каскадом.
Для включения триггера на его вход (вывод 3 микросхемы) подается напряжение питания, около 2 Вольт, с делителя напряжения Uвыпр..
Опрокидывание триггера из одного состояния в другое, в результате которого формируются стробирующие импульсы, возможен только при наличии разрешающего сигнала. Оно производится импульсами со схемы логики, фронты которых совпадают с моментами изменения полярности ЭДС на обмотке обратной связи.
Для выключения триггера вывод 3 ИМС замыкается на корпус с помощью транзисторного ключа. При этом стробирование усилителя прекращается и импульсы управления ключевым каскадом через него не проходят. Источник выключается. Такое решение используется только в телевизорах, содержащих независимый источник напряжения 5 Вольт дежурного режима.
Схема стабилизации выходных напряжений представляет собой компаратор, на один из входов которого поступает пилообразное напряжение, пропорциональное напряжению обратной связи.
В цепи передачи напряжения сравнения на вывод 3 микросхемы TDA4605 устанавливаются стабилитрон и потенциометр.
Первый из указанных элементов обеспечивает отсечку внешнего регулирующего напряжения в режиме запуска до момента, когда выпрямленное напряжение обратной связи достигнет порога пробоя стабилитрона, а второй обеспечивает регулировку выходных напряжений источника.
В некоторых моделях импортных телевизоров вместо потенциометра устанавливается исполнительный каскад дополнительной внешней схемы регулирования, которая работает совместно со схемой стабилизации ШИМ-контроллера и повышает его эффективность. Интегральные или транзисторные стабилизаторы в цепях 12 Вольт и 5 Вольт в этом случае, как правило, не устанавливаются.
Длительность вырабатываемых схемой стабилизации импульсов пропорциональна уровням выходных напряжений источника и используется для управления ключевым каскадом. Импульсы подаются на ключевой транзистор через стробируемый усилитель.
Стробируемый усилитель. Так как микросхема TDA4605 рассчитана на работу с полевыми транзисторами, характеризующимися «потенциальным» управлением, то используемый здесь усилитель представляет собой усилитель напряжения.
Он служит для усиления поступающих на него со схемы стабилизации импульсов сравнения. При отсутствии стробирующих импульсов усилитель заперт.
Источник опорных напряжений формирует:
— напряжение верхнего опорного уровня пилы Uоп.1 — в режиме стабилизации;
— напряжение верхнего опорного уровня пилы Uоп.2 — в режиме XX.
Источник автоматически включается при напряжении на выводе 6 микросхемы более 11,5 Вольт и автоматически выключается при напряжении на выводе ИМС менее 7,5 Вольт.
Схема защиты от перегрузок служит для коммутации с помощью ключа К1 опорных напряжений верхнего уровня пилы, определяющих частоту работы преобразователя.
Конденсатор, подключаемый к выводу 7 TDA4605, обеспечивает плавность перехода от одного напряжения к другому.
Ключ сброса пилы в сочетании с компаратором и внешней цепью заряда конденсатора Спи. образуют генератор пилообразных импульсов.
На входы компаратора поступают: пилообразное напряжение с конденсатора Спи.
через вывод 2 ИМС и одно из напряжений верхнего уровня пилы (нижний уровень определяется схемой формирователя и не коммутируется).
При разомкнутом ключе К2 конденсатор заряжается (формируется прямой ход пилы). Когда напряжение на конденсаторе достигнет опорного напряжения верхнего уровня пилы, на выходе компаратора возникнет высокий потенциал, который замкнет ключ К2, и начнется разряд конденсатора (формируется обратный ход пилы).
огда напряжение на разряжающемся конденсаторе достигнет нижнего уровня пилы , потенциал выхода компаратора упадет, ключ К2 разомкнется, и начнется очередной период формирования пилы.
Очевидно, что период пилообразных импульсов зависит от двух параметров: от разности напряжений верхнего и нижнего уровней пилы и значений постоянных времени заряда и разряда Спи..
Поскольку первый из параметров является внутренним параметром микросхемы TDA4605, то при конструировании источников номиналы внешних элементов Спи. и Rгпи. подбираются таким образом, чтобы частота ГПИ в режиме стабилизации составляла 25.
..30 кГц.
| Номер пьезы | Описание | Фабрикантес | ПДФ |
| 10Н60К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 10N65K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | |
| 10N70Z-Q | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 11Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 12Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 12Н70К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 14Н65К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15Н40К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15Н65К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15НМ50 | N-КАНАЛЬНЫЙ МОП-транзистор SUPER-JUNCTION | Юнисоник Текнолоджиз | ПДФ |
| 16Н65К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 17Н40К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 17Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
Una ficha técnica, hoja técnica u hoja de datos (datasheet на английском языке), también ficha de características u hoja de características, es un documento que резюме el funcionamiento y otras caracteristicas de un componente (por ejemplo, un componente electronico) o subsistema por ejemplo, una fuente de alimentación) con el suficiente detalle para ser utilizado por un ingeniero de diseño y diseñar el componente en un sistema. |
DataSheet.es является веб-страницей, которая функционирует как репозиторий руководств или hoja de datos de muchos de los productos más Populares,
allowiéndote verlos en linea o descargarlos en PDF.TDA4605-3 Цена — TDA4605-3 в наличии
Видео о продукте Изображение продукта
Продажи: 54
113521
5,0 из 5 звезд
1 звезда 0,3%
2 звезды 0%
3 звезды 0,2%
4 звезды 0,4%
5 звезд 99,1%
Всего продуктов: 2400244
Всего продаж: 11023061
Среднее время выполнения заказа: 0 Час
Сроки доставки (Экспресс): 0
Время доставки (Почтовое отделение): 0
Любимый
ИСПОЛЬЗОВАЛ
Бывшие в употреблении детали, сертифицированные Utsource
Бывшие в употреблении детали, сертифицированные Utsource, предоставляют следующие гарантии:
1.
Utsource проверит товар, включая проверку внешнего вида (без серьезного повреждения внешнего вида), выберет квалифицированных и честных поставщиков и обеспечит 98%-ю квалификацию ставка.
2. Некоторые детали проходят машинные испытания.
3. Детали, сертифицированные Utsource, могут быть безоговорочно возвращены и возмещены в течение 60 дней.
Описание
PWM-QR
Упаковка: P-DIP-8
Применение: Off-Line SMPS
Выход: Драйвер затвора MOSFET
VCC мин.: 7,5 В
VCC макс.: 15,5 В
ICC макс.: 14,0 мА
9
Все названия продуктов, товарные знаки, бренды и логотипы, используемые на этом сайте, являются собственностью соответствующих владельцев. Изображение, описание или продажа продуктов с этими названиями, товарными знаками, брендами и логотипами предназначены только для целей идентификации и не предназначены для указания на какую-либо принадлежность или разрешение какого-либо правообладателя.
Модуль ECAD
Атрибуты продукта
Характеристики
● Характеристики обратной связи обеспечивают защиту внешних компонентов от перегрузки контур управления
● Отключение при слишком низком сетевом напряжении (отключение при пониженном напряжении)
● В зависимости от сетевого напряжения компенсация точки возврата
● Плавный пуск для тихого пуска без шума, создаваемого трансформатором
● Реализована защита от перегрева микросхемы (тепловое отключение)
● Встроенная схема подавления звона от паразитных колебаний трансформатора
● Напряжение АРУ снижение при малой нагрузке
ИС TDA 4605-3 управляет силовым МОП-транзистором и выполняет все необходимые функции управления и защиты в обратноходовых преобразователях свободного хода. Благодаря тому, что достигается широкий диапазон нагрузки, эта ИС применима как для бытовых, так и для промышленных источников питания.
Последовательная цепь и первичная обмотка обратноходового трансформатора соединены последовательно с входным напряжением.
В течение периода включения транзистора энергия запасается в трансформаторе. В период отключения энергия подается на нагрузку через вторичную обмотку. Изменяя время включения силового транзистора, ИС управляет каждой порцией энергии, передаваемой на вторичную сторону, так что выходное напряжение практически не зависит от изменений нагрузки. Необходимая управляющая информация берется из входного напряжения в период включения и из регулировочной обмотки в период выключения. Новый цикл начнется, если трансформатор полностью передал накопленную энергию в нагрузку.
В различных диапазонах нагрузки импульсный источник питания (SMPS) ведет себя следующим образом:
Работа без нагрузки
Источник питания работает в импульсном режиме на типичной частоте от 20 до 40 кГц. Выходное напряжение может быть немного выше или ниже номинального значения в зависимости от конструкции трансформатора и резисторов делителя управляющего напряжения.
Номинальный режим
Частота коммутации уменьшается с увеличением нагрузки и уменьшением переменного напряжения.
Выходное напряжение зависит только от нагрузки.
Точка перегрузки
Максимальная выходная мощность доступна в этой точке выходной характеристики.
Перегрузка
Энергия, передаваемая за рабочий цикл, ограничена сверху. Поэтому выходное напряжение снижается из-за вторичной перегрузки.
Предварительный просмотр первых 3 страниц технического описания
Некоторые номера деталей того же производителя
TLE4260 5-В стабилизатор с малым падением напряжения БУЗ100 Силовой транзистор SIPMOS N-канальный режим расширения Лавинный номинал d v/d t номинал TLE4261-2 Регулятор напряжения с малым падением напряжения 5 В BUZ271 Силовой транзистор SIPMOS P-канальный режим расширения Лавинный рейтинг BUZ22 Силовой транзистор SIPMOS N-канальный режим расширения Лавинный рейтинг BUP314S IGBT Высокая скорость переключения Очень низкие коммутационные потери Низкий выходной ток Отсутствие защелки Лавинный класс TDA4605-3 ШИМ-QR; Упаковка: П-ДИП-8; Приложения: Автономные SMPS; Выход: Драйвер затвора MOSFET; VCC мин: 7,5 В; VCC макс.
: 15,5 В; ICC макс.: 14,0 мА;Same catergory
HYD0SEE0MF2P-5S60E CD75823B EL5373IUZ TW2668-MCLA2-GR OV09715-V28A THGBM4G6D2HBAIR CF-720S AAM0NAОбзоры продуктов
Представлять на рассмотрение
3739 отзывов покупателей из США
Артур Питерс
ТДА4605-3
Нидерланды Алкмар
Срок регистрации:3 года
0
0
Ответить 0
28.04.2020 9017
170Способ оплаты
Европейский способ оплаты
Способ оплаты для Азии
Способ оплаты для Америки
Международный способ оплаты
Процесс покупки
Путеводитель по магазинам Связанный поиск Связанный поставщик Альтернативные названия
Путеводитель по магазинам
Связанный поиск
- TDA4605-3 Цена
- TDA4605-3 PDF
- TDA4605-3 Трудно найти
- TDA4605-3 Распиновка
- TDA4605-3 Устарело
- TDA4605-3 Изображение
- TDA4605-3 Купить
- TDA4605-3 Изображение
- TDA4605-3 Продам
- TDA4605-3 В наличии
- TDA4605-3 Поиск
- TDA4605-3 Распределитель
- TDA4605-3 Лист данных
- TDA4605-3 Новый и оригинальный
- Приложение TDA4605-3
- TDA4605-3 Серия
- TDA4605-3 Замена
- TDA4605-3 TI (инф/си)
- TDA4605-3 найти
- TDA4605-3 покупка
- TDA4605-3 нужно
- TDA4605-3 покупка
- TDA4605-3 магазин
- TDA4605-3 Дешевые
- TDA4605-3 транзистор
- TDA4605-3 эквивалент
- Электронный блок TDA4605-3
- TDA4605-3 PWM-QR
Пакет: P-DIP-8
Применение: автономный импульсный источник питания
Выход: драйвер затвора MOSFET
VCC мин.
: 7,5 В
VCC макс.: 15,5 В
ICC макс.: 14,0 мА
: 7,5 В Родственный поставщик
Альтернативные названия

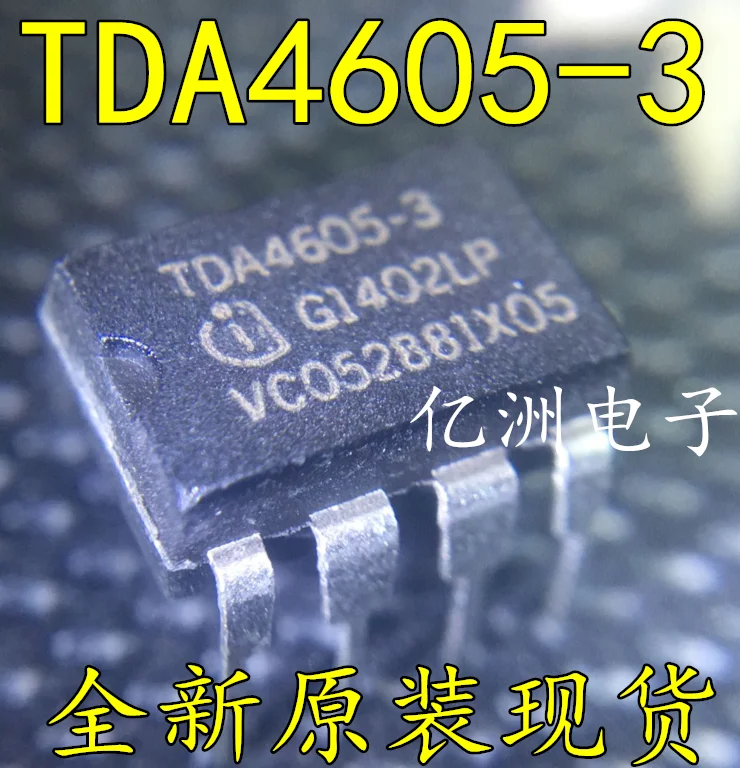

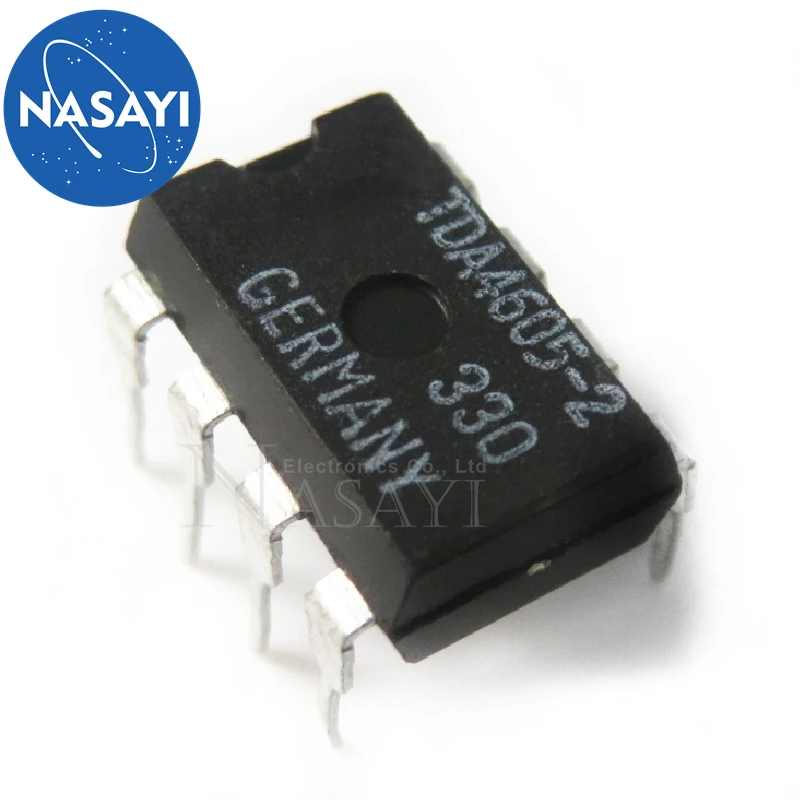

TDA4605-3
TDA4605-3 имеет несколько брендов по всему миру, которые могут иметь альтернативные названия для TDA4605-3 из-за региональных различий или приобретения. TDA4605-3 также может быть известен как следующие названия:
Варианты покупки
Статус запаса: 33440
Минимальный: 3
Добавить в корзину
Общая цена:
.
Подробнее: Запрос
UTSOURCE Официальный
Страна:
- ДЕРЖАТЕЛЬ Стоимость доставки Время в пути
- 0,00 3-5 дней
- 0,00 3-5 дней
- 0,00 3-5 дней
- 7,99 8-12 дней
- 0,00 5-8 дней
- 0,00 6-10 дней
- 0,00 6-10 дней
- 0,00 8-10 дней
- 0,00 15-20 дней
- 0,00 15-18 дней
- 0,00 8-10 дней
- 0,00 7-10 дней
- 0,00 10-12 дней
- 0,00 3-5 дней
- 0,00 2-3 дня
Экспресс: (FEDEX, UPS, DHL, TNT) Бесплатная доставка первых 0,5 кг для заказов на сумму более 200 $, превышение веса оплачивается отдельно.
Выставка UtsourceGlobal Мероприятия
Почему стоит выбрать UTSOURCE для покупки электронных компонентов?
Цена
Цена продукта: Более конкурентоспособная по сравнению с другими платформами
Доставка
Логистика: основные страны мира, 2-5 дней
Несколько товаров
Покупка с несколькими номерами: доставка в одном месте, оплата за доставку один раз
Специалист по устаревшему и остановленному производству
Снятая с производства продукция: предоставьте электронные компоненты, производство которых прекращено
Когда заказ будет отправлен?
Почему моя кредитная карта не может оплатить?
сколько это стоит?
Когда заказ будет отправлен?
STM32L162RET6TR есть в наличии?
Что делать, если возникла проблема с отображением моей страницы?
JudyCustomer Manager
(888) 766 5577
+86 15302769052
+1 (312). 899-4831
+1 (312).
Похожие записи
