Усилитель для трифонической системы

Новости

Проекты

Разное

Куплю-продам

Ссылки

О себе

Гостевая книга

Написать автору

Далеко не всегда в комнате удается разместить две полноразмерные АС, а получить глубокий бас от полочника достаточно проблематично. В то же время известно, что низкочастотные составляющие музыкального сигнала (менее 100Гц) слухом локализуются слабо или совсем не локализуются. Поэтому довольно заманчива идея поставить пару полочников и разместить где-нибудь в удобном месте низкочастотное звено.

Можно, конечно, разделить сигналы на излучатели с помощью пассивных фильтров, но на мой взгляд проще и лучше сделать активные фильры и поставить свой усилитель на каждый излучатель. Ниже приведен один из вариантов такого усилителя.

Усилитель рассчитан на работу с двухполосными АС-сателитами и пассивным сабвуфером.

Разделение полос производится пассивными фильтрами первого порядка. Частота разделения полос — около 3КГц. Для выделения низкочастотной составляющей сигналы стереоканалов сначала суммируются, а затем подаются на ФНЧ второго порядка, частота среза около 80Гц.

Усилитель мощности собран на двух микросхемах TDA7264 (сдвоенный усилитель мощности ЗЧ, 25ВТ на канал, коэффициент усиления 30дБ) и TDA7294 на низкочастотный канал. Схема усилителя приведена здесь. Здесь приведена схема разделительных фильтров.

Вся конструкция поместилась в пластиковый корпус G771, правда пришлось насверлить в нем кучу отверстий. Из-за тесноты в корпусе и, видимо, из-за примененного трансформатора, конструкция имеет довольно значительный фон, незаметный, впрочем, при прослушивании музыки. Для его исключения можно было бы поставить тор, но у меня его не было:), да и конструкция эта изначально не предназначалась для получения супер качественого звучания.

Сабвуфер представляет собой закрытый ящик объемом около 60 литров (куб со стороной 40см) с установленной в нем головкой 75ГДН-1-4. Ящик сделан из ДСП толщиной 18мм, каждая стенка укреплена ребром жесткости высотой 40мм из той же ДСП, снаружи ящик оклеен 4мм фанерой, стенка, на которой закреплен динамик, оклеена фанерой 10мм. Яшик свинчен саморезами и склеен клеем ПВА, смешанным с древесной стружкой. Ящик установлен на ножках 40мм, сделанных из соснового бруса, головка направлена в пол.

Фотографии конструкции:

Общий вид.

Усилитель мощности.

Плата фильтров.

Полочник и сабвуфер.

Немного о звучании. Естественно, усилитель не претендует HI-END, но с задачами своими вполне справляется. НЧ практически не локализуются, при этом очень хорошо ощущается низкочастотная «подпорка» в звуке. На мой взгляд, она получилась вполне достаточной, хотя бас в грудь и не ударяет:)

Печатные платы будут несколько позже.

NM2037 — Моно усилитель НЧ 18 Вт, класс АВ (TDA2030)

NM2037 — Моно усилитель НЧ 18 Вт, класс АВ (TDA2030) — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

У нас Вы можете купить Мастер Кит NM2037 — Моно усилитель НЧ 18 Вт, класс АВ (TDA2030) — набор для пайки: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

Мастер Кит, NM2037, Моно усилитель НЧ 18 Вт, класс АВ (TDA2030) — набор для пайки, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

https://masterkit.ru/shop/1321530

Набор для сборки

Усилители НЧ / Мультимедиа

Наборы для сборки / Начинающим электронщикам

Простое решение для вашей задачи!

Набор для пайки одноканального усилителя звука своими руками. Представляет собой простой и надежный моно усилитель НЧ класса AB номинальной мощностью 1×18 Вт на микросхеме TDA2030. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). Этот легкий и качественный усилитель звука подойдет для динамиков и колонок, у которых не очень большая номинальная мощность. Например, использовать в качестве усилителя мощности для компьютерных, автомобильных колонок или внешней акустики для телевизора. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку.

Набор для сборки NM2037 предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств. В процессе изучения принципиальной схемы, установки и распайки компонентов, можно разобраться, как работает стереофонический усилитель низкой частоты.

Этот усилитель нч разработан и произведён на высокотехнологичных линиях в России. При этом используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Будет отличным подарком для начинающих радиолюбителей. Возрастное ограничение 14+.

Есть в наличии

Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине

550

+ 28 бонусов на счет

Где купить

Будет отличным подарком для начинающих радиолюбителей. Возрастное ограничение 14+.

Технические характеристики

Напряжение питания однополярное	12…22 В
Тип питания	постоянный
Номинальная выходная мощность, на канал	18 Вт
Сопротивление нагрузки, не менее	4 Ом
Пиковое значение выходного тока, А	3,5
Количество входов	1
Количество выходов	1
Полоса частот	20. ..25000 Гц
Количество каналов усиления	1
Ток в режиме покоя, мА	50
Рекомендованная температура эксплуатации	0…70 °С
Размеры печатной платы, мм	53×33
Габариты модуля, мм	53х33х35
Вес без упаковки, г	25
Вес с упаковкой, г	45

Инструкции

Инструкция

Особенности

Малые габариты.
Широкий диапазон питающих напряжений и сопротивлений нагрузки.

Принцип работы

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.

Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в комплект не входит) площадью не менее 200 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Дополнительная информация

TDA2030 является интегральной схемой в Pentawatt корпусе. Предназначена для использования в качестве усилителя низкой частоты класса AB. Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторовв безопасной области. Имеется схема отключения при перегреве. Характеристики TDA2030 позволяют собирать на ней высококачественные УНЧ мощностью до 18 Вт.

Усилитель мощности звуковой частоты класса HI-FI будет полезен как для ремонта аудио техники, так и для построения самодельных усилителей и сабвуферов.

Схемы

Схема

Комплект поставки

Печатная плата — 1 шт.
Набор компонентов — 1 шт.
Инструкция — 1 шт.

Подготовка к эксплуатации

Проверка:
Подключите акустическую систему к контактам Х4, Х5.
Подайте питание 12В на контакты Х3, Х6, соблюдая полярность.
Коснитесь пальцем контакта Х1. При этом в динамике вы должны услышать легкий фон.
Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

Температура -30С до +50С.
Относительная влажность 20-80% без образования конденсата.

Меры предосторожности

Модуль нельзя подключать к сабвуферу со встроенными фильтрами.
Не превышайте максимально допустимое напряжение питания модуля.
Не путайте полярность питания модуля.
Эксплуатируйте усилитель только с акустикой сопротивлением 4 Ом или 8 Ом.
Не соблюдение данных требований приведет к выходу устройства из строя.

Техническое обслуживание

Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Аналогичные устройства

С этим товаром покупают

Обсудить на форуме

TDA7264 Руководство «Сделай сам» — однокристальный стереофонический усилитель мощности 25 Вт

Рекомендуемый опыт : средний уровень, знание усилителей, блоков питания с раздельными шинами, крепления радиатора и сетевая квалификация

Сравнение
Направляющая
Мостовая версия
Вариант с однополярным питанием

Сравнение

TDA7264 представляет собой многоваттный 8-выводной прибор, представляющий собой простой в сборке высококачественный стереоусилитель с фиксированным коэффициентом усиления.

Краткая информация

Выходная мощность: 25 Вт + 25 Вт на 8 Ом при искажении 10% 1 кГц при питании +/-20 В
Выходная мощность: 20 Вт + 20 Вт на 8 Ом при искажении 1% 1 кГц с источником питания +/-20 В
Выходная мощность: 25Вт + 25Вт на 4 Ом при 10% искажении 1кГц с питанием +/-16В
Выходная мощность: 20Вт + 20Вт на 4 Ом при искажении 1% 1кГц с питанием +/-16В
Двойные усилители в одном чипе
Защита от короткого замыкания
Отключение звука/режим ожидания
Усиление: 30 дБ (фиксированное)
Источник питания: от +/-5 В до +/-22,5 В Блок питания с раздельной шиной
Класс АВ
Ограничение пикового тока 4,5 А
Спецификация доступна здесь

Этот чип в основном представляет собой меньшую и более простую в использовании версию TDA7265 с меньшим количеством контактов, но с фиксированным коэффициентом усиления. 30 дБ. Он предназначен для приложений Hi-Fi / TV / Music center и идеально подходит для управления динамиками с сопротивлением 8 Ом, а не с динамиками с сопротивлением 4 Ом.

Направляющая

Этот простой однокристальный усилитель мощности существует с 2004 года и все еще производится по состоянию на декабрь 2022 года, что указывает на его популярность.

Всего одна микросхема делает усилитель для стереосистемы (т. е. самодельной или модернизированной миди-системы).
Один чип + динамики могут улучшить звук с телевизора.

Усилители НЧ, СЧ и ВЧ в активных Hi-Fi системах с двумя или тремя усилителями благодаря низкому уровню искажений.

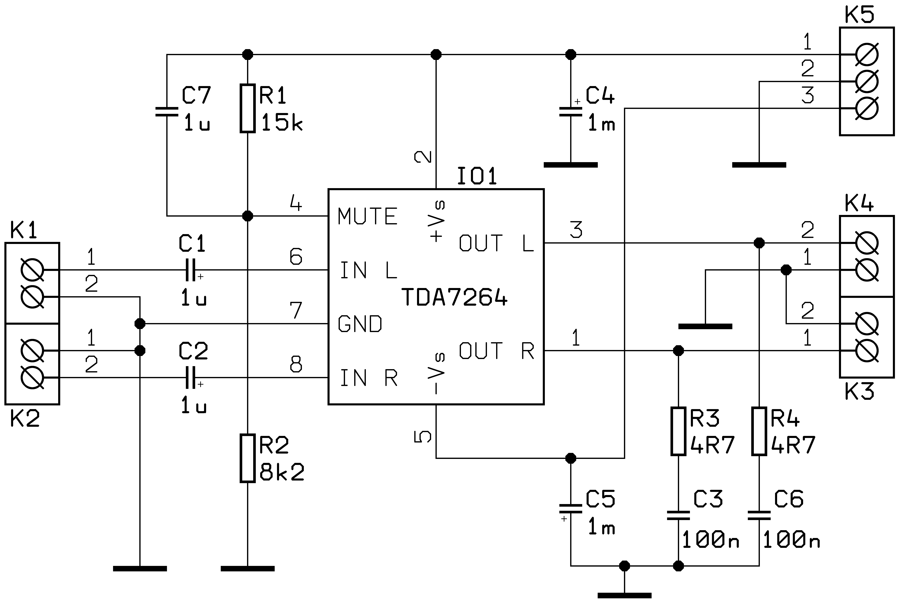

Этот усилитель основан на типичном приложении ST Microelectronics для этой микросхемы, но с упрощенной схемой режима ожидания/отключения звука. поэтому вам не нужен внешний микропроцессор или переключатели для включения усилителя. Производительность этой схемы очень удовлетворительная.

Поскольку эта микросхема имеет один ряд контактов (в отличие от TDA7265 или подобных), ее довольно легко собрать на печатной плате Veroboard/Stripboard. Лучшие результаты будут можно получить путем сборки с использованием пользовательской печатной платы, но я успешно протестировал реализацию на Stripboard.

Имейте в виду, что Stripboard имеет ограниченную ширину дорожки и не может принимать большие разъемы и токи мощного усилителя. Стандартный 2,54 мм разъемы и разъемы DuPont, которые я использую, также ограничены парой ампер, поэтому я предлагаю вам держать усилитель в пределах его максимального значения. спецификации при сборке на картоне. Выход +/-17 В (от трансформатора переменного тока 12 В) на 8 Ом такой же высокий, как у меня, но это будет по-прежнему дает довольно мощный стереоусилитель мощностью 14 Вт (при 10% THD) (поскольку +/-17 В упадет до +/- 15 В под нагрузкой).

Ниже фото собранного усилителя на Stripboard:

Примечание. Не показано, но радиатор НЕОБХОДИМ!

Изготовленная на заказ печатная плата будет лучше и настоятельно рекомендуется, если вы используете усилитель с более высоким напряжением питания. Треки могут быть проложены оптимально, а печатная плата может быть изготовлена вручную с минимальными усилиями. Техническое описание ST Microelectronics (ссылка выше) содержит рекомендуемую разводку печатной платы, или вы Вы можете разработать свой собственный и сделать его более компактным для современных размеров компонентов и упрощенной схемы отключения звука.

См. мое руководство по сборке печатных плат, где вы найдете руководство для начинающих по рисованию и травлению собственных печатных плат с использованием только дешевого оборудования.

Обратите внимание, что в макете таблицы данных плата проходит под радиатором, поэтому спланируйте свой дизайн и покупку радиатора соответствующим образом.

Я еще не разработал свою собственную печатную плату. Это связано с тем, что макет Stripboard работает довольно хорошо, а пользовательская однослойная печатная плата, вероятно, будет лишь немного меньше.

Компоненты

1 1 1 % 90 9ac, 35 В+ Электролитический

LR 90911

#	Тип	Количество
U1	TDA7264
R2, R4	Резистор 10 кОм, ¼ Вт, металлическая пленка, 1 %	2
R5, R6	4,7 Ом Резистор, 1 Вт Углерод, 5 %	2
R7, R8	47 кОм Резистор, ¼ Вт Металлопленка,
C1,C2	1 мкФ Конденсатор, полиэфирная пленка/коробка (лучше всего) или 16 В + электролитический	2
C3	47 мкФ Конденсатор, 35 В+ Электролитический	1
C4,C6	100 0115	2
C5,C7	Конденсатор 100 нФ, 50 В+ керамический X7R или MLCC	2
C8,C9	Конденсатор 100 нФ, 50 В+ полиэфирная пленка/фольга/оранжевая капля (наилучший вариант) или керамика X7R	2	5 0114 Разъем 2,54 мм, 4 контакта	1
+Vs,-Vs,GND	3,96 мм CH W2B Molex 5239/KK396 3-конт. 6,3-мм быстроразъемная (лопастная) печатная плата Разъединитель	1
	Радиатор, кабель, разъемы	~

Все резисторы рекомендуется изготавливать из металлопленки мощностью 1/4 Ом. Резисторы Цобеля (R5, R6) должны быть минимум 1 Вт.

Входные конденсаторы (C1 и C2) лучше всего использовать полиэфирные конденсаторы емкостью 1 мкФ, которые обеспечивают частоту среза -3 дБ (половину) от 8 до 11 Гц на входе чипа. импеданс 20к (минимум 15к). Электролитические конденсаторы тоже подойдут.

Байпасные конденсаторы (C5, C7) должны быть керамическими или многослойными керамическими (MLCC). Конденсаторы Zobel (C8, C9) лучше всего подходят из полиэстера, но подойдут и керамические. слишком.

Остальные конденсаторы электролитические. Их номинальное напряжение должно превышать одну шину питания — 35 В в порядке.

Убедитесь, что электролитические конденсаторы правильно подключены к — обратите внимание на C6, так как положительный вывод находится на земле, а не -V поставлять.

Керамические конденсаторы обхода питания (C5, C7) должны располагаться рядом с выводами микросхемы.

Также добавлены, но не обязательны, R7 и R8. Эти резисторы обеспечивают путь для разряда постоянного тока от C1/C2 или любого конденсатора на выходе предусилителя. (например), не слишком сильно влияя на входное сопротивление.

Запускайте ли , а не этот усилитель без хорошего радиатора, он очень быстро сильно нагреется и, скорее всего, выйдет из строя. Получите хороший радиатор, особенно на высоких напряжения, в мостовом режиме или при подключении 4-омных динамиков. Радиатор также должен быть изолирован от металлического выступа на задней стороне чипа, потому что этот выступ подключен к -V _S питание, без заземления. Обычно это слюдяные шайбы, каптоновая лента. Остерегайтесь прокладок Sil-Pad, так как они часто бывают слишком толстыми. и не может передавать достаточно тепла. Только если вы работаете при низком напряжении, вы можете обойтись небольшим (среднего размера) изолированным радиатором.

Имейте в виду, что повышение напряжения питания увеличивает рассеиваемую мощность. Радиатор должен быть большим, так как рассеивание может достигать 21 Вт при работает от +/-20В — см. рис. 10 в техпаспорте. 9(30/20) = 31,6х. Усиление является разумным значением, хотя и немного высоким, как у большинства усилителей. Я строю, я стремлюсь около 26 дБ. Тем не менее, вам понадобится предусилитель, чтобы получить максимальную мощность, так как я не смог довести его до предела со смартфона. Однако без инвертирующего входного контакта усиление нельзя изменить, а усилитель нельзя шунтировать без подачи отдельного инвертированного входа.

Возвраты динамиков (-) должны быть соединены вместе на заземлении 0 В платы блока питания (после конденсаторов), а не на плате усилителя. Вот почему мой макет содержит только (+) выходы динамиков.

Производительность

После правильного подключения TDA7264 станет отличным усилителем. Его можно считать Hi-Fi благодаря низкому уровню искажений.

Статистика мощности и искажений указана в таблице данных и выше. Я рекомендую подобрать усилитель к динамикам на 8 или 6 Ом. минимум. Хотя 4-омные нагрузки возможны, они расширяют текущие возможности чипа, за исключением низких напряжений питания.

Отключение звука/режим ожидания, контакт 4

TDA7264 включает в себя немного громоздкий вывод отключения звука/ожидания, который нельзя оставлять плавающим, привязывать к земле или к +V _S (это приведет к либо заставить усилитель замолчать, либо взорваться!). Подключен напрямую к +V _S, и усилитель находится в режиме ожидания.

По сути, вам нужно вывести вывод на 2,5 В ниже +V _S, чтобы вывести его из режима ожидания, а затем на 6 В ниже +V _{S 9.0238, чтобы включить звук.}

Проще всего это сделать с помощью делителя напряжения (R2/R4) с конденсатором C3 между +V _S и контактом 4. Таким образом, когда питание Первоначально включенный конденсатор выглядит как короткое замыкание до того, как он зарядится, что переводит усилитель в режим ожидания. Вот симуляция TDA7265, который ведет себя так же:

По мере заряда конденсатора С3 напряжение довольно быстро падает на 2,5 В ниже, включая усилитель, а затем на 6 В ниже +V _S , вынув из немой. Это займет около 200 мс и обеспечит запуск без хлопков.

С R2/R4 по 10 кОм каждый, напряжение в конечном итоге установится на уровне ½ +V _S , что должно быть хорошо, если вы работаете с напряжением +/-15 В или более. При более низких напряжениях вам нужно будет уменьшить R4, чтобы обеспечить напряжение делителя как минимум на 7 В ниже +V _S (6 В является «типичным», но 7 В является необходимая минимальная разница).

Если вы используете очень низкое напряжение (теоретически TDA7264 может работать при +/- 5 В), делитель напряжения должен быть изменен для опорного между +V _S и -V _S вместо земли.

Режим ожидания и отключения звука микроконтроллера

В даташите показано несколько схем, подходящих для подключения к микроконтроллеру.

Вам нужно будет начать с высокого уровня входа MUTE и низкого уровня входа ST-BY. Это поставит контакт 4 на +V _С .

При включении в цепь входят R3 и R4. Если R4 настроен на +5 В, напряжение должно упасть на 2,5–5 В ниже, чем +V _S .

Когда R4 установлен на 0 В, напряжение на контакте 4 должно упасть как минимум на 6 В ниже +V _S .

Если вы хотите, чтобы приглушение управлялось только микроконтроллером, вы можете сделать это с помощью приведенной ниже схемы. Здесь вам нужно будет привести напряжение сигнала отключения звука на 0 В, чтобы включить звук усилителя. Высокий (5 В) будет отключен (но не в режиме ожидания).

Блок питания

Источником питания для этого усилителя может быть простой линейный блок питания с раздельной шиной с максимальным напряжением +/-22,5 В.

Подключение 2 трансформаторов 12 В переменного тока или 12-0-12 даст +/- 17 В. Это отлично подходит для динамиков на 4 и 8 Ом. 15 В переменного тока дает вам +/- 21 В, что подталкивает предел немного, но дает вам максимальный потенциальный выход на 8 Ом.

ДЛЯ ЭЛЕКТРОПИТАНИЯ ТРЕБУЕТСЯ ПРОВОДКА СЕТЕВОГО НАПРЯЖЕНИЯ. НЕ ПРОВОДИТЕ ЭТО, ЕСЛИ ВЫ НЕ ПОДХОДИТЕ КВАЛИФИКАЦИЯ, СМЕРТЬ ИЛИ СЕРЬЕЗНО МОЖЕТ ПОЛУЧИТЬСЯ ТРАВМА.

Размер вашего трансформатора будет зависеть от вашего усилителя, выходного напряжения и количества усилителей в вашей системе.

Для одного усилителя TDA7264 должно хватить трансформатора на 60 ВА. Вы можете обойтись без 40 ВА, если выберете трансформатор переменного тока на 12 В и подключите динамики на 8 Ом.

Конденсаторы должны быть минимум 4700 мкФ. 10 000 мкФ или лучше (2 × 4 700 мкФ на шину еще лучше), рассчитанные на минимальное напряжение 35 В для +/-25 В. Ты можно использовать только с меньшим номинальным напряжением, если напряжение без нагрузки ниже максимального напряжения конденсатора (например, конденсаторы на 25 В будут ОК для +/-17В). Не стесняйтесь увеличивать емкость, но вы можете не получить много дополнительной выгоды за соответствующую цену. Предохранитель должен быть установлен, Я оставлю это вам, чтобы решить, что подходит из-за различий в сети по всему миру. Также обязательно правильно заземлите источник питания и все металлический кожух вокруг него.

Компоненты заземления и заземляющие соединения образуют прерыватель контура. Это рекомендуемая конструкция, поскольку она может устранить контур заземления. R1 представляет собой проволочный резистор мощностью 5 Вт или выше. Конденсатор емкостью 100 нФ должен относиться к классу Y, рассчитанному на 250 В переменного тока , вы не можете использовать конденсатор на 250 В постоянного тока, поскольку он не сможет открыться и сгорит, если когда-либо возникнет неисправность, из-за которой сеть будет течь на землю. Прежде чем строить, ознакомьтесь с правилами и нормами вашей страны. это, поскольку это может быть незаконным. Если это так, опустите все эти компоненты и соедините землю непосредственно с землей, но никогда отключить заземляющий провод… он может спасти вашу жизнь или чью-то еще!

Мост?

Поскольку цепь обратной связи находится внутри микросхемы, этот усилитель не может быть легко шунтирован. TDA7265 проще для перемычки, поэтому рассмотрите вместо этого эту микросхему, однако, если вы хотите перемкнуть TDA7264, это все же можно сделать.

Вам нужно будет предоставить нормальный вход для IN(L) и инвертирующий вход для IN(R). Громкоговоритель + будет подключаться к OUT(L) и — к OUT(R), если фаза имеет значение.

При мостовом подключении этот усилитель может обеспечить монофонический выход только на 8 Ом. Не рассматривайте мост на 4 Ом.

Даже при сопротивлении 8 Ом держите источник питания ниже +/-16 В (т. е. от трансформатора переменного тока на 12 В), и он должен давать 50 Вт при 10% THD. Убедитесь, что усилитель большой радиатор.

Некоторые источники могут уже иметь балансный (нормальный и инвертированный) выход, но большинство из них несбалансированные, что означает, что у нас есть сигнал и возврат (на земля).

Для создания инвертированного сигнала вы можете использовать трансформаторы с соотношением 1:1 (т. е. трансформаторы 600:600). Нажатый по центру даст как исходное, перевернутое и обратное заземление. В качестве альтернативы можно использовать два трансформатора, входы каждого из которых будут параллельны источнику. выход будет подключен к каждому входу TDA7264 зеркально друг от друга. Это показано ниже (верхнее соединение L1 дает неинвертированный сигнал на левый усилитель, нижнее соединение L2 дает инвертированный сигнал).

Однако трансформаторы влияют на качество звука и снижают некоторые низкие частоты (басы). Вам также понадобятся два с центральным колпачком или четыре без центра. нажмите для конфигурации стерео BTL, и это будет стоить несколько копеек и займет немало места! Примеры обоих показаны ниже:

Альтернативой является использование операционного усилителя для инвертирования сигнала на второй вход. ESP Project 14 — Мост Адаптер является решением здесь. Вам понадобится 7812/7912 (+/-12 В) или 7815/7915 (+/-15 В) регуляторов для снижения напряжения блока питания до уровня, операционный усилитель.

В качестве альтернативы, в качестве другого способа обеспечения высокой выходной мощности, рассмотрите возможность двухканального усиления. Для этого потребуется корпус динамика с двумя низкочастотными динамиками (басовые и середина). С частотой кроссовера около 275 Гц вы получите ту же 4-кратную выходную мощность, если ваш динамик имеет два низкочастотных динамика, способных покрыть выше и ниже этой частоты, и вы можете построить активный кроссовер.

Одиночное питание?

В техническом описании TDA7265 есть предложение с однополярным питанием, но в техническом описании TDA7264 такого предложения нет.

Я попытался реализовать версию с одним источником питания, подключив контакт 7 к земле через конденсатор емкостью 100 мкФ, подключив -V _S к земле и подключение больших конденсаторов последовательно с выходами на динамики.

Вроде получилось, но с малой мощностью. При одном источнике постоянного тока около +34 В я увидел смещение постоянного тока всего 5 В на выходах динамиков, что означает отрицательные пики волны были обрезаны примерно после 2,6 В RMS. Это делает его бесполезным, потому что вы можете выбрать меньший и более эффективный усилитель для достаточно низкий выход.

Это означает, что внутренне контакт GND 7, возможно, не совсем такой же, как контакт GND 9 на TDA7265, который имеет одно предложение питания.
