Tda7297 мостовая схема включения. TDA7297: двухканальный мостовой усилитель мощности для аудиосистем

Что такое TDA7297. Каковы основные характеристики и особенности TDA7297. Как собрать простой усилитель на TDA7297. Какие преимущества дает использование мостовой схемы включения в TDA7297.

Обзор микросхемы TDA7297

TDA7297 — это интегральная микросхема двухканального мостового усилителя мощности, разработанная компанией STMicroelectronics специально для применения в телевизорах и портативных аудиоустройствах. Данная микросхема обладает рядом важных характеристик, делающих ее привлекательным решением для построения компактных и недорогих усилителей звука:

• Широкий диапазон напряжения питания: от 6 В до 18 В
• Выходная мощность до 15 Вт на канал при нагрузке 8 Ом
• Мостовая схема включения для увеличения выходной мощности
• Минимальное количество внешних компонентов
• Встроенные функции защиты от перегрева и короткого замыкания
• Режимы ожидания и отключения звука для экономии энергии

Особенности и преимущества TDA7297

Рассмотрим более подробно ключевые особенности микросхемы TDA7297, обеспечивающие ее высокую функциональность:

1. Мостовая схема включения позволяет получить большую выходную мощность при том же напряжении питания по сравнению с обычной схемой.
2. Широкий диапазон питающих напряжений (6-18 В) делает возможным использование TDA7297 как в портативных устройствах с батарейным питанием, так и в стационарной аппаратуре.
3. Минимальное количество внешних компонентов упрощает разработку печатной платы и снижает стоимость готового устройства.
4. Встроенные защитные функции повышают надежность усилителя и предотвращают выход микросхемы из строя при нештатных ситуациях.
5. Режимы ожидания и отключения звука позволяют снизить энергопотребление в паузах воспроизведения.

Принцип работы мостового усилителя на TDA7297

Мостовая схема включения в TDA7297 реализована следующим образом:

• Микросхема содержит два идентичных усилительных канала
• Каждый канал работает в противофазе по отношению к другому
• Нагрузка (динамик) подключается между выходами двух каналов
• За счет противофазной работы напряжение на нагрузке удваивается

Такая схема позволяет получить выходную мощность в 4 раза больше, чем при обычном включении, при том же напряжении питания. Это дает возможность создавать более компактные и энергоэффективные усилители.

Типовая схема включения TDA7297

Для построения простого стереофонического усилителя на базе TDA7297 требуется минимальное количество внешних компонентов:

• Входные разделительные конденсаторы (1-10 мкФ)
• Выходные разделительные конденсаторы (470 нФ — 1 мкФ)
• Конденсатор питания (1000-2200 мкФ)
• Резисторы обратной связи для установки усиления
• Развязывающие конденсаторы по питанию

Такая простота схемотехники делает TDA7297 отличным выбором для начинающих радиолюбителей и позволяет быстро собрать работоспособный усилитель.

Сборка усилителя на TDA7297 своими руками

Для самостоятельной сборки усилителя на TDA7297 потребуется:

1. Печатная плата (можно изготовить самостоятельно по готовым чертежам)
2. Микросхема TDA7297
3. Набор конденсаторов и резисторов согласно схеме
4. Потенциометр для регулировки громкости
5. Разъемы для подключения питания, входного сигнала и динамиков
6. Радиатор для охлаждения микросхемы

Процесс сборки включает следующие этапы:

1. Подготовка печатной платы (травление или заказ готовой)
2. Монтаж компонентов на плату согласно схеме
3. Припаивание проводов и разъемов
4. Установка микросхемы на радиатор
5. Проверка монтажа и отсутствия замыканий
6. Подключение питания и тестирование работы усилителя

Применение усилителя на TDA7297

Благодаря своим характеристикам, усилитель на базе TDA7297 может найти применение во многих областях:

• Портативные аудиосистемы с батарейным питанием
• Автомобильные аудиосистемы
• Домашние мультимедийные центры
• Телевизоры и мониторы со встроенными динамиками
• Активные компьютерные колонки
• Бюджетные Hi-Fi системы

Универсальность и простота применения делают TDA7297 популярным выбором как среди любителей, так и в промышленных изделиях.

Часто задаваемые вопросы о TDA7297

Какую максимальную мощность можно получить от TDA7297?

При напряжении питания 18 В и нагрузке 8 Ом можно получить до 15 Вт выходной мощности на канал. При мостовом включении в монофоническом режиме теоретически возможно достичь мощности до 30 Вт.

Требуется ли радиатор для TDA7297?

Да, для нормальной работы на высокой мощности микросхеме необходим радиатор. Размер и тип радиатора зависят от конкретного применения и условий работы усилителя.

Можно ли использовать TDA7297 для сабвуфера?

TDA7297 не оптимизирована для работы на низких частотах, характерных для сабвуфера. Для этих целей лучше использовать специализированные микросхемы усилителей для сабвуферов.

Tda7297 мостовая схема включения

Микросхема имеет защиту от перенапряжения, переполюсовки, тепловую. Усилитель на 20 ватт. Динамики у меня не очень и этот хрип из за динамиков если. OCR Scan:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Усилитель звука своими руками
• Интегральные УНЧ
• Уважаемый Пользователь!
• Модуль усилителя на TDA7297 ( 2х15 ватт, питание 6-15 вольт DC )
• Простой мощный стерео усилитель на одной микросхеме TDA7297. Схема
• TDA7297 и один динамик
• Усилитель для дома на TDA7294

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой двухканальный мостовой усилитель. …

Усилитель звука своими руками

Возможно, вы имели в виду: Микросхемы. Микросхемы 3. Радиоконструкторы 4. Цена до р. Сначала дешевые Сначала дорогие По актуальности. Прочая электроника. Сортировать По актуальности По цене, сначала дешевые По цене, сначала дорогие. Напряжение питания: DC Питание от источника постоянного тока напряжением Данное устройство можно применить как усилитель для стереофонических наушников или как предусилитель для мощного двухканального УНЧ. В качестве перемычек можно использовать оставшиеся от резисторов или конденсаторов выводы.

Код производителя: Вариант Звуковой сигнал от источника поступает на вход переменного резистора R1 R2. Далее переменная составляющая входного сигнала через конденсатор Усиленный сигнал, имеющий в своём составе изменяющееся Питается усилитель от Питается усилитель от источника Максимальная мощность Звук преобразовывается в При самовозбуждении усилителя необходимо уменьшить уровень сигнала подстроечным резистором R8.

Светодиод HL В нашем случае в качестве усилителя выбрана микросхема ВА, содержащая в себе два малошумящих операционных усилителя с защищенными Резисторы R1, R2 обеспечивают напряжение смещения на неинвертирующем входе При достаточной герметизации пьезоизлучателя его можно использовать для прослушивания Номиналы резисторов RM и RS определяют усиление выходного Для питания микросхемы во время обратного хода используется Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения Возможно, вам также могут подойти следующие предложения:.

Все города. Подписки и избранное. Вход и регистрация. Микросхемы 3 Радиоконструкторы 4. Владивосток , 4 октября Под заказ.

Каменск-Шахтинский , сегодня Radio-Sale. Владивосток , 3 октября Владивосток , 2 октября Уссурийск , вчера Владивосток , 7 октября 66 Spin-OFF. Владивосток Доставка почтой , 7 октября Владивосток Доставка почтой , 2 октября Владивосток , 7 октября 79 Spin-OFF.

Владивосток , 7 октября Spin-OFF. Электронные схемы. Владивосток Доставка почтой , 1 октября Владивосток Доставка почтой , вчера 33 point. Владивосток Доставка почтой , 7 октября 39 point.

Находка , 4 октября 8 Вектор Электрони Владивосток Доставка почтой , вчера Микросхемы NE Владивосток , 23 сентября 2. Владивосток Доставка почтой , 4 октября 18 point. Находка , 30 сентября 12 ООО » Торговый д Хабаровск , 19 сентября 3. Владивосток , 7 октября 61 Spin-OFF. Комсомольск-на-Амуре , 5 октября Владивосток Доставка почтой , 7 октября 62 point. Владивосток Доставка почтой , вчера 20 point.

Владивосток , 4 октября 1. Владивосток , 3 октября 9. Владивосток Доставка почтой , 5 октября 59 point.

Работа в Хабаровске.

Интегральные УНЧ

Принципиальная схема двухканального мостового усилителя мощности звуковой частоты на микросхеме TDAQ. Описание микросхемы и ее характеристики, цоколевка, даташит. Заводские усилители мощности на микросхеме КУН7 не всегда удовлетворяли меня своими техническими характеристиками и выходной мощностью, и я решил немного модернизировать схему типового включения микросхемы КУН7. Вариант усилителя мощности ЗЧ, приведенный на рисунке, обладает значительно Приведена принципиальная схема самодельного стереофонического усилителя мощности НЧ на микросхеме TDABQ, который питается от напряжения 12В и имеет выходную мощность 2×12Вт. Здесь приводится описание одного из множества возможных вариантов несложного усилителя НЧ, предназначенного дляусиления

Мостовое включение — подключение усилителя к громкоговорителям, при мощность усилителя по мостовой схеме теоретически оказывается в 1,5 — 4.

Уважаемый Пользователь!

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Внедряю в павербанк. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.

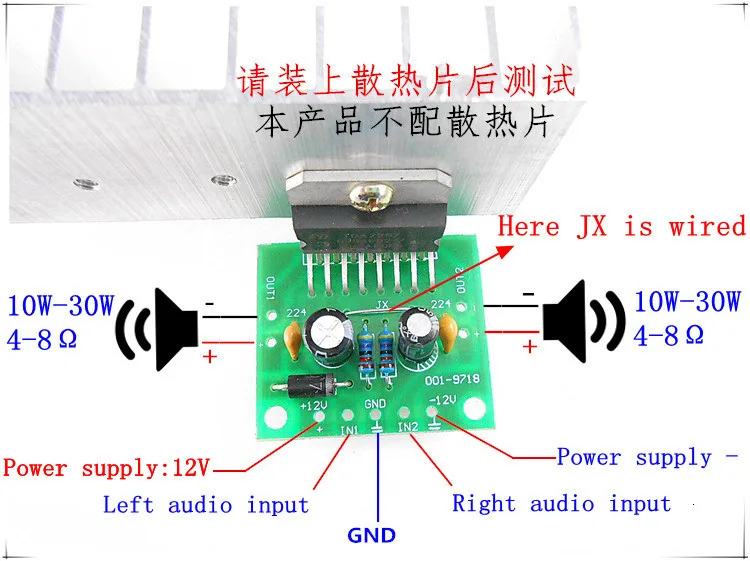

Модуль усилителя на TDA7297 ( 2х15 ватт, питание 6-15 вольт DC )

Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын уже сделал 2 штуки. Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона.

Отличный усилитель для дома можно собрать на микросхеме TDA Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя.

Простой мощный стерео усилитель на одной микросхеме TDA7297. Схема

Пароль Доска объявлений Все разделы прочитаны. Микросхема для усилка. Ребят, подскажите, есть пять колонок производителя Genius SW-G 2. Хочу для них сделать усилок, простенький на микросхемах. Подскажите какие для этого микрухи я так понимаю две на два канала взять, какой мощности, рассчитывать на канал?

TDA7297 и один динамик

Он имеет минимум деталей и очень компактен так же как и мини стерео усилитель. Построение усилителя на микросхеме TDA не требует много обвеса. Электронная схема построена по схеме предложенной производителем из datasheet с небольшими доработками. В частности, доработка типовой схемы усилителя TDA заключается в добавлении регулятора громкости с использованием двойного логарифмического потенциометра на 10 кОм. TDA datasheet — скачать скачено: Ниже приведена схема усилителя на TDA, который можно собрать своими руками. Усилитель TDA является микросхема с выходным мостом и, следовательно, подключаемые колонки должны быть снабжены электролитическими конденсаторами. Конфигурация выходного моста проста — два одинаковых усилителей для каждого канала, работающего в противофазе.

корпус: SIP12 производитель: Matsushita схема включения ANN. . 2x15W V мостовая схема корпус: SQL15 производитель · TDA

Усилитель для дома на TDA7294

Обмен и возврат товара надлежащего качества. Покупатель вправе отказаться от заказанного Товара надлежащего качества в любое время до момента исполнения Заказа, а после передачи Товара — в течение 7 семи дней, не считая дня его покупки. В случае, если информация о порядке и сроках возврата Товара надлежащего качества не была предоставлена в письменной форме в момент доставки Товара, Покупатель вправе отказаться от Товара в течение 3 трёх месяцев с момента передачи Товара. Возврат Товара надлежащего качества возможен в следующих случаях:.

Усилитель на базе TDA предназначен для использования в бытовой звуковоспроизводящей технике. Усилитель на базе TDA имеет следующие технические характеристики:. R47 кОм заменил на 56 кОм, электролит 10мФ нашел на 50в, мф х35в.

Звучит достаточно чисто. Вот что заметил: есть небольшой фон, пропадает, когда отнесу усилитель чуть дальше от блока питания, но не понял, радиатор можно на общий минус?

Возможно, вы имели в виду: Микросхемы. Микросхемы 7.

LM — высоковольтный понижающий импульсный преобразователь напряжения, обладает широким диапазоном входного напряжения В. Ограничение тока в нагрузке 1,25 А. Стандартные стетоскоп не всегда обеспечивает необходимо усиление, поэтому его можно заменить электронным стетоскопом, который включает в себя фильтр низких частот для подавления ненужного шума. TL 1 выполняет функцию малошумящего микрофонного усилителя. На LM собран простой усилитель звуковой частоты, к выходу которого подключаются стерео наушники. Напряжение питания зарядного уст-ва может быть от 4,3В до 8В.

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте!

TDA7297 Техническое описание двухмостового усилителя 15+15 Вт Скачать PDF

Транзистор Дарлингтона MPSA13 Техническое описание в формате PDF Скачать

1N5711 Малосигнальный диод Шоттки Техническое описание в формате PDF Скачать [FAQ]

Автор: Айрин

Дата: 10 марта 2022 г.

Заказ и качество

Фото	Произв. Деталь №	Компания	Описание	Пакет	ПДФ	Кол-во	Цены (долл. США)
	ТДА7297	Компания:STMicroelectronics	Примечание: Усилитель IC 2-канальный (стерео) класса AB 15-мультиваттный	Комплект: Multiwatt-15 (вертикальные, изогнутые и расположенные в шахматном порядке выводы)	Спецификация	В наличии:Под заказ Купить	Цена: 1+: 4,03000 $ 10+: 3,62000 $ 25+: 3,42240 $ 100+: 2,81390 $ 250+: 2,52488 $ 500+: 2,43360 $ 1000+: 2,02293 $ 2500+: 1,94688 $ 5000+: 1,88604 $	Купить
	ТДА7297Д	Компания: STMicroelectronics, Inc	Примечание: ДВОЙНОЙ МОСТОВОЙ УСИЛИТЕЛЬ 10 Вт + 10 Вт	Пакет: СОП-20	Н/Д	В наличии:Под заказ Купить	Цена:	Купить
	ТДА7297Д13ТР	Компания: STMicroelectronics, Inc	Примечание: двойной мостовой усилитель 10 Вт + 10 Вт, усилители звука специального назначения 10 Вт / 10 Вт DUAL BRIDGE AMP	Пакет: PowerSO-20	Н/Д	В наличии:Под заказ Купить	Цена:	Купить
	ТДА7297СА	Компания: STMicroelectronics, Inc	Примечание: ДВОЙНОЙ МОСТОВОЙ УСИЛИТЕЛЬ 10 Вт + 10 Вт	Пакет: ZIP-15	Н/Д	В наличии:Под заказ Купить	Цена:	Купить

Каталог

Особенности

Описание

Block And Application Diagram

Absolute Maximum Ratings

Thermal Data

Pin Connection

Electrical Characteristics

Application Suggestion

TDA7297 Внешний вид и механические данные

TDA7297 Лист данных

TDA7297 Часто задаваемые вопросы



Особенности

• Минимум 20 В 8019090 Диапазон напряжения питания90
• Внешние компоненты

– Без конденсатора SVR

– Без бутстрапа

– Без ячеек boucherot

– Внутренний фиксированный коэффициент усиления в режиме ожидания и отключения звука

• Функции20 защита от короткого замыкания
• Термическая защита от перегрузки



Описание

TDA7297 представляет собой двойной мостовой усилитель, специально разработанный для TV и портативных радиоприложений .



Блок-схема и схема применения



Абсолютные максимальные значения

8 8 Символ	Параметр	Значение	Блок
В С	Напряжение питания	20	В
И О	Выход Пиковый ток (внутреннее ограничение)	2	А
P до	Всего Рассеиваемая мощность (T , корпус = 70°C)	33	Вт
Т оп	Рабочая температура	от 0 до 70	°С
т стг , т дж	Температура хранения и соединения	от -40 до +150	°С



Тепловые данные

Символ	Описание	Значение		Блок
R -й j-кейс	Термическое сопротивление Переход к корпусу	Тип. 1.4	Макс. 2	° С/Вт

Подключение к кондиционеру

Электрические характеристики

(V _CC = 16,5 В, R _L = 8266 = 8266 = . не указано иное.)

Символ	Параметр	Условия испытаний	Мин.	Тип.	Макс.	Блок
В СС	Диапазон поставок		6,5		18	В
я к	Всего Ток покоя	р л = ∞		50	65	мА
В ОС	Выходное напряжение смещения				120	мВ
Р О	Выходная мощность	КНИ = 10%	13	15		Вт
ТГД	Общее гармоническое искажение	P O  = 1 Вт		0,1	0,3	%
		P O = от 0,1 Вт до 5 Вт f = от 100 Гц до 15 кГц			1	%
СВР	Отклонение напряжения питания	f = 100 Гц В R  = 0,5 В	40	56		дБ
КТ	Перекрёстные помехи		46	60		дБ
А БЕЗЗВУК	Затухание звука		60	80		дБ
Т Ш	Тепловой порог			150		°С
Г В	Замкнутый Напряжение контура Коэффициент усиления		31	32	33	дБ
ΔGв	Согласование коэффициента усиления по напряжению				0,5	дБ
Ри	Входное сопротивление		25	30		кОм



Предложения по применению

ФУНКЦИИ РЕЖИМА ОЖИДАНИЯ И ОТКЛЮЧЕНИЯ ЗВУКА

(A)Микропроцессорное приложение

Выкл. — соблюдайте правильную последовательность сигналов St-by и mute.



Получить эту функцию достаточно просто с помощью микропроцессора (рис. 1 и 2).



Сначала сигнал St-by (от mP) становится высоким, и напряжение на клемме St-by (контакт 7) начинает экспоненциально увеличиваться. Внешняя RC-цепочка предназначена для медленного включения цепей смещения усилителя, чтобы избежать «POP» и «CLICK» на выходах.



Когда это напряжение достигает порогового уровня St-by, включается усилитель и внешний 9Конденсаторы 0199 последовательно с входными выводами (С3, С5) начинают заряжаться.



Необходимо поддерживать низкий уровень сигнала отключения звука до тех пор, пока конденсаторы не будут полностью заряжены, чтобы устройство не перешло в режим воспроизведения, вызывая громкий «Pop Noise» в динамиках.



Задержка в 100-200 мс между сигналами ожидания и отключения звука подходит для правильной работы.



Рис. 1. Приложение микропроцессора



(B) Бюджетное приложение

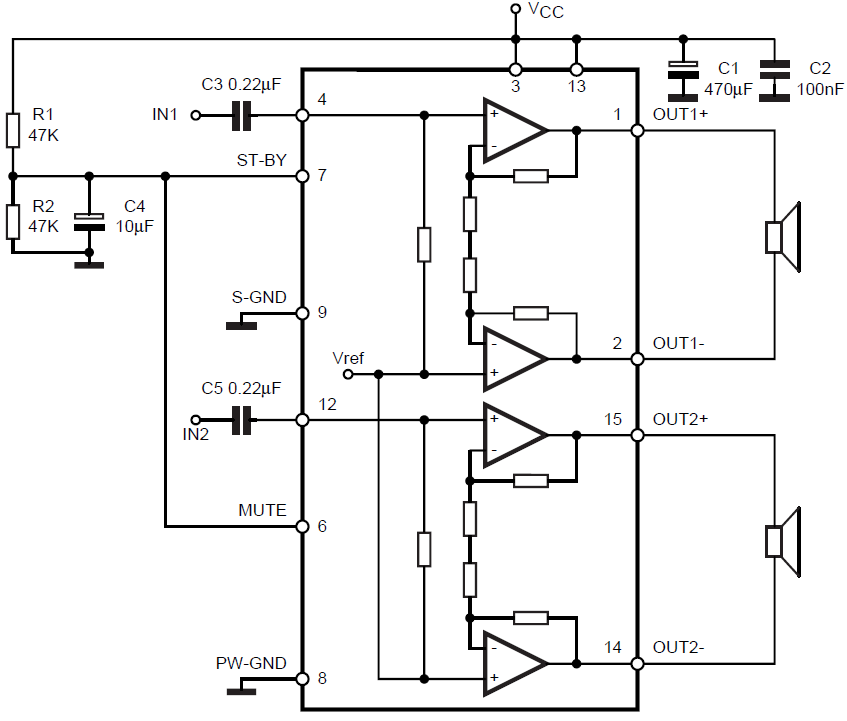

В низкозатратных приложениях , где нет mP, предлагаемая схема показана на рис.3.



Клеммы St-by и Mute соединены вместе и подключены к линии питания через внешний делитель напряжения.



Устройство включается/выключается от сети, а внешний конденсатор C4 предназначен для задержки превышения порога St-by и отключения звука, избегая проблем с «хлопками».

Рисунок 3: Стандартное применение по низким ценам

Рисунок 3B: ПХД и компонент схемы применения (Рис. 1)

Рис.0004

TDA7297 Контур и механические данные



РАЗМ.	мм			дюймов
	МИН.	ТИП.	МАКС.	МИН.	ТИП.	МАКС.
А			5			0,197
Б			2,65			0,104
С			1,6			0,063
Д		1			0,039
Е	0,49		0,55	0,019		0,022
Ф	0,66		0,75	0,026		0,030
Г	1,02	1,27	1,52	0,040	0,050	0,060
Г1	17,53	17,78	18. 03	0,690	0,700	0,710
ч2	19,6			0,772
ч3			20,2			0,795
л	21,9	22,2	22,5	0,862	0,874	0,886
Л1	21,7	22,1	22,5	0,854	0,870	0,886
Л2	17,65		18,1	0,695		0,713
Л3	17,25	17,5	17,75	0,679	0,689	0,699
Л4	10,3	10,7	10,9	0,406	0,421	0,429
Л7	2,65		2,9	0,104		0,114
М	4,25	4,55	4,85	0,167	0,179	0,191
М1	4,63	5. 08	5,53	0,182	0,200	0,218
С	1,9		2,6	0,075		0,102
С1	1,9		2,6	0,075		0,102
Диам.1	3,65		3,85	0,144		0,152



TDA7297   Datasheet

You can  download  the datasheet of TDA7297 from the link given below:

TDA7297 Datasheet



TDA7297  FAQ

Что означает шунтирование усилителя?

Термин «мост» в первую очередь относится к живому звуку и представляет собой средство настройки 2-канального усилителя для управления одним громкоговорителем с большей мощностью, чем два исходных канала . Например, усилитель мощностью 100 Вт на канал может выдавать на один канал 300 Вт после мостового подключения.



В чем преимущество мостового усилителя?

Если ваш усилитель недостаточно громкий при использовании в стереофоническом режиме, вы можете быстро и легко подключить его, чтобы получить полную номинальную мощность от обоих каналов в одном канале. Таким образом, увеличение громкости, воспроизводимой динамиком .



Лучше ли шунтировать усилитель?

Мостовое подключение усилителя увеличивает мощность, подаваемую на один громкоговоритель, но не увеличивает общую доступную мощность усилителя . Поскольку мостовой усилитель работает в монофоническом режиме, для стереофонического режима требуется второй идентичный усилитель.



Поделиться

Статьи по теме

EC2216 Scotch-WeldTM Эпоксидный клей Лист технических данных Скачать PDF

Irene 26 января 2022 г. 1081

Каталог Описание продуктаТипичные физические свойства в неотвержденном состоянииОсобенностиТипичные физические свойства в отвержденном состоянииТипичные электрические свойства в отвержденном состоянииТипичные тепловые свойства в отвержденном состоянииТипичная отвержденная опора для дегазации…

Продолжить чтение »

0003

Конфеты 7 октября 2022 г. 286

CatalogMPX5700GP Product OverviewMPX5700GP CAD ModelsMPX5700GP Pin ConfigurationMPX5700GP Block DiagramMPX5700GP FeaturesMPX5700GP ApplicationMPX5700GP DatasheetMPX5700GP SpecificationsMPX5700GP Packa…

Continue reading »

LPC1788FET208 Microcontroller: Block Diagram, Datasheet, Features [Video&FAQ]

Lydia 6 июля 2022 г. 331

Каталог Product OverviewLPC1788FET208 Related Video IntroductionLPC1788FET208 Pin ConfigurationLPC1788FET208 Block DiagramLPC1788FET208 FeaturesLPC1788FET208 ApplicationsLPC1788FET208 DatasheetLPC178. ..

Continue reading »

2SC4467: CAD Models, Datasheet, Features [Video&FAQ]

Candy 3 октября 2022 г.

Продолжить чтение »

Конструкция системы определения сердечного ритма на основе AD620

Игги 24 февраля 2022 г. 3114

I. ВведениеЧастота сердечных сокращений является ключевой индикаторной величиной, отражающей здоровье организма. Проще говоря, частота сердечных сокращений относится к частоте сердечно-сосудистых сокращений в течение 1 минуты. Тест ч…

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

TDA7297 Схема усилителя Стерео плата

TDA7297 Схема усилителя Стерео плата. Полная схема стереоусилителя, включая печатную плату, мощностью 2 × 15 Вт. Использование минимума компонентов в микросхеме TDa7297 ST Microelectronics. Внутри этой микросхемы находятся два мостовых усилителя, что делает ее полезной для использования там, где требуется простая сборка стереоусилителя. Может работать при напряжении 6-18 вольт и имеет защиту от перегрева. TDA7297 — это двойной мостовой усилитель, специально разработанный для телевизионных и портативных радиоприложений.

• Wide supply voltage range (6v -18v)
• minimum external components
• no SVR capacitor
• no bootstrap
• no Boucherot cells
• internally fixed gain
• stand-by & mute functions
• short circuit protection
• защита от тепловой перегрузки

Схема усилителя TDA7297 схема стерео платы

Tda7297 Схема схемы стерео платы

Предлагаемая печатная плата (PCB) для TDA7297 Схема усилителя схема стерео платы

Печатная плата Tda7297 Плата усилителяPcb Component View Схема усилителя Схема стерео платыPcb Component Silk Схема усилителя Схема стереоплаты

Спецификация для сборки схемы с TDA7297

2020202020201202012020120202012020202012020201202020201202020120202019202. контакт 5,08 мм — разъем аудиовыхода 2

Деталь	Значение
Резисторы 1/4 Вт 5%
R1	1. 5K – Brown, Green, Red, Gold
R2, R3	47K – Yellow, Violet, Orange, Gold
R4, R5	47K – Yellow, Violet, Orange, Gold
R6, R7	2.2K – Red, Red, Red, Gold
Capacitors
C1	1000µF a 2200µF/25V — Polarized Electrolytic Capacitor
C2	100 нФ — керамический конденсатор
C3	10µF/25V — Polarized Electrolytic Capacitor
C4, C5	470nF /100V — Polyester Capacitor
C6, C7	220pF — Ceramic Capacitor
Semiconductors
IC1	TDA7297 или tda7297sa – Мостовой стереофонический усилитель интегральной схемы -ST Microelectronics
LED	Красный светодиод 5 мм
Разное
VCC	Клеммная колодка 2 контакта 5,08 мм — Разъем питания.
в	3-контактный разъем 2,54 мм JST-XH-03-Аудио входной разъем
OUT1	Терминальный блок 2 PIN 5 5.08 MM-Audio Out Connecter 1
2
J1	J12MM – кусок провода 12 мм
P1	47K или 50K – Двойной логарифмический или линейный потенциометр
Припой, провода, печатная плата, коробка, от 9 до 18 В/2 А*0 источник питания 0 и т. д.

*См. текст

Скачать PDF-файлы для сборки усилителя Tda7297 Лист данных, печатная плата, схема компонентов печатной платы, печатная плата, схема.

Gerber добавил

Следуйте за нами в социальных сетях

Скачать PDF      Зеркало

Скачать PDF datasheet TDA7297

Также познакомьтесь с новой версией с регулятором тембра

Купить DIY kit TDA7297 усилитель на AliExpress

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5.
