Tda7384 схема усилителя мощности. Усилитель на TDA7384: 4-канальный автомобильный аудио усилитель мощностью 25 Вт на канал

Как собрать мощный 4-канальный усилитель для автомобиля на микросхеме TDA7384. Какие преимущества у этой схемы. Как правильно подключить и настроить усилитель TDA7384 в автомобиле. Какие компоненты нужны для сборки усилителя на TDA7384.

Обзор микросхемы TDA7384 и ее характеристик

TDA7384 — это интегральная микросхема четырехканального усилителя мощности звуковой частоты. Она обладает следующими ключевыми характеристиками:

• 4 независимых канала усиления
• Выходная мощность до 25 Вт на канал
• Напряжение питания от 8 до 18 В
• Встроенная защита от короткого замыкания и перегрева
• Низкий уровень искажений (THD 0,04% при 4 Вт)
• Диапазон частот 20 Гц — 20 кГц

Эти характеристики делают TDA7384 идеальным выбором для создания компактного и мощного автомобильного усилителя. Какие преимущества дает использование этой микросхемы? Во-первых, она позволяет получить качественный звук с низким уровнем искажений. Во-вторых, встроенные схемы защиты обеспечивают надежную работу усилителя в жестких условиях автомобиля. В-третьих, широкий диапазон питающего напряжения позволяет использовать усилитель в различных автомобильных электросетях.

Схема подключения усилителя на TDA7384

Для создания полноценного усилителя на базе TDA7384 требуется минимальное количество внешних компонентов. Типовая схема включения содержит:

• Входные разделительные конденсаторы (0,22-0,47 мкФ)
• Конденсаторы в цепи обратной связи (100-470 нФ)
• Электролитические конденсаторы в цепи питания (1000-2200 мкФ)
• Резисторы для установки режимов работы (10-100 кОм)

Как правильно подключить компоненты к микросхеме? Входные сигналы подаются через разделительные конденсаторы на выводы 2, 3, 23, 24. Выходы усилителя — выводы 5, 7, 18, 20. Питание подключается к выводам 6, 8, 17, 19. Общий провод — выводы 1, 11, 14. Важно обеспечить надежное заземление микросхемы и качественную развязку по питанию.

Особенности монтажа усилителя на TDA7384

При сборке усилителя на TDA7384 необходимо учитывать несколько важных моментов:

1. Микросхема выделяет значительное количество тепла, поэтому требуется установка радиатора площадью не менее 500 см².
2. Между микросхемой и радиатором нужно нанести тонкий слой теплопроводящей пасты.
3. Печатная плата должна иметь широкие дорожки питания и общего провода.
4. Рекомендуется использовать двухстороннюю печатную плату для лучшего отвода тепла.
5. Входные цепи следует экранировать для уменьшения наводок.

Каковы основные ошибки при монтаже? Чаще всего проблемы возникают из-за некачественной пайки, неправильного подбора номиналов компонентов или недостаточного охлаждения микросхемы. Чтобы избежать этих проблем, внимательно следуйте рекомендациям из технической документации и используйте качественные компоненты.

Настройка и оптимизация работы усилителя

После сборки усилителя на TDA7384 может потребоваться его настройка для получения оптимальных характеристик. На что следует обратить внимание?

• Проверьте отсутствие постоянного напряжения на выходах усилителя
• Убедитесь в отсутствии самовозбуждения на высоких частотах
• При необходимости скорректируйте частотную характеристику с помощью RC-цепочек
• Оптимизируйте режим работы выходного каскада подбором сопротивлений в цепи обратной связи

Как проверить качество работы усилителя? Лучше всего использовать специальные измерительные приборы — осциллограф и анализатор спектра. Однако даже на слух можно оценить чистоту звучания и отсутствие искажений на разных уровнях громкости.

Применение усилителя на TDA7384 в автомобильных аудиосистемах

Усилитель на базе TDA7384 отлично подходит для построения многоканальных автомобильных аудиосистем. Какие варианты подключения акустики возможны?

• 4 независимых канала для фронтальной и тыловой акустики
• 2 канала на фронтальную акустику + 2 канала на сабвуфер
• Мостовое включение для получения 2 мощных каналов

Как правильно интегрировать усилитель в штатную аудиосистему автомобиля? Обычно усилитель подключается к линейным выходам головного устройства. При отсутствии линейных выходов можно использовать преобразователи высокоуровневого сигнала в линейный. Важно обеспечить надежное питание усилителя от аккумулятора автомобиля через отдельный предохранитель.

Сравнение TDA7384 с аналогичными микросхемами усилителей

На рынке представлено несколько микросхем с похожими характеристиками. Как TDA7384 выглядит на их фоне?

Параметр	TDA7384	TDA7386	TDA7560
Число каналов	4	4	4
Макс. мощность на канал	25 Вт	40 Вт	45 Вт
Напряжение питания	8-18 В	8-18 В	8-18 В
КНИ при 1 Вт	0,04%	0,04%	0,006%

Какую микросхему выбрать для конкретного применения? TDA7384 оптимальна для компактных систем с умеренной мощностью. TDA7386 подойдет, если требуется больше мощности. TDA7560 обеспечивает наилучшее качество звука, но сложнее в применении.

Модификации и улучшения базовой схемы усилителя

Базовую схему усилителя на TDA7384 можно улучшить, добавив несколько полезных функций. Какие модификации наиболее востребованы?

• Схема плавного включения для устранения щелчков
• Регулировка тембра и громкости
• Индикация перегрузки и срабатывания защиты
• Принудительное охлаждение с термостатом

Как реализовать эти дополнения? Схема плавного включения строится на транзисторном ключе с RC-цепочкой. Регулировки можно выполнить на операционных усилителях. Для индикации используются светодиоды, подключенные через компараторы. Система охлаждения управляется термодатчиком и электронным ключом.

Советы по выбору компонентов

Качество работы усилителя во многом зависит от правильного выбора компонентов. На что обратить внимание при подборе элементов?

• Используйте конденсаторы с низким ESR в цепях питания
• Выбирайте металлопленочные конденсаторы для входных цепей
• Применяйте прецизионные резисторы в цепях обратной связи
• Не экономьте на качестве печатной платы и разъемов

Методы снижения уровня шумов и наводок

Для получения качественного звучания важно минимизировать уровень шумов и наводок. Какие методы позволяют этого добиться?

1. Тщательное экранирование входных цепей
2. Применение симметричных линий для подачи входного сигнала
3. Использование схем подавления электромагнитных помех по цепям питания
4. Правильная компоновка элементов на печатной плате
5. Качественное заземление всех компонентов схемы

При грамотном применении этих методов можно добиться очень низкого уровня собственных шумов усилителя, сравнимого с показателями гораздо более дорогих устройств.

Тестирование и отладка собранного усилителя

После сборки усилителя необходимо провести его тщательное тестирование. Какие параметры нужно проверить в первую очередь?

• Отсутствие постоянного напряжения на выходах
• Стабильность работы на разных уровнях громкости
• Частотная характеристика и неравномерность АЧХ
• Уровень нелинейных искажений на разных частотах
• Максимальная выходная мощность
• Температурный режим работы микросхемы

Как проводить измерения без специального оборудования? Многие параметры можно оценить на слух, используя тестовые сигналы и музыкальные фрагменты. Для измерения напряжений и температуры достаточно обычного мультиметра. При обнаружении проблем внимательно проверьте монтаж и номиналы компонентов.

Усилитель на TDA7384 (4 канала по 25Вт)

Усилитель низкой частоты, собранный на интегральной микросхеме TDA7384 может найти применение в автомобильной аудио системе или в самодельном домашнем кинотеатре. Так как она как включает в себя четыре канала усиления и напряжение питания её составляет от 8В до 18В постоянного тока, что идеально подходит для автомобильной бортовой кабельной сети или простейшего выпрямителя, собранного на понижающем трансформаторе с одной вторичной обмоткой.

Однажды я публиковал статью «Автомобильный усилитель на TDA7560 4 канала по 77Вт», который собран полностью на аналогичной микросхеме с разницей лишь в выходной мощности и напряжении питания. Там я предлагал выполнить монтаж усилителя на двусторонней печатной плате и вскоре у некоторых читателей возник вопрос о возможности монтажа на односторонней плате. Поэтому для тех, кто ждал, в этой статье будет представлен усилитель на TDA7384, собранный именно на односторонней печатной плате.

Микросхема выполнена в корпусе с 25 выводами, расположение которых показано ниже.

Основные характеристики TDA7384

Напряжение питания ………. От 8 до 18В

Пиковый выходной ток ………. 4.5А

Сопротивление нагрузки ………. 4Ома

Выходная мощность (один канал) при:

Vs=13.2В, THD=10% ………. 22Вт

Vs=13.2В, THD=0.8% ………. 17Вт

Vs=14.4В, THD=10% ………. 26Вт

Частота усиливаемого сигнала ………. От 20Гц до 20кГц.

Также включена защита от короткого замыкания выхода на землю или плюсовую шину и защита от перегрева.

Схема усилителя на TDA7384

Схема содержит вполне минимальное количество компонентов обвязки для четырех каналов усиления.

Режимы ST-BY (ожидания) и MUTE (приглушения) постоянно отключены. При подаче питающего напряжения на усилитель происходит бесшумное включение активного режима усиления. Для возможности управления режимами, нужно поставить ключи с фиксацией от плюсовой шины на резисторы R1 и R2.

Элементы схемы

Конденсаторы C5,C11 керамические (можно пленку). Конденсаторы C1,C3,C6,C8 желательно пленочные, но можно установить и керамические с ёмкостью от 100нФ до 470нФ.

Резисторы R1,R2 мощностью 0.125-0.25Вт.

Для охлаждения микросхемы TDA7384, на её металлический фланец необходимо установить радиатор с площадью охлаждающей поверхности не менее 500 см². Между радиатором и фланцем необходимо нанести тонкий слой теплопроводной пасты.

Для реализации стерео входа (правый, левый) и соответственно двух правых и двух левых выходов, необходимо установить перемычки (на клеммах или впаять на плате).

Ввиду очень маленьких зазоров между дорожками платы, после её травления и лужения, нужно выполнить проверку мультиметром на наличие короткого замыкания между этими дорожками. Также после выполнения монтажа всех компонентов рекомендую просмотреть плату через лупу также на наличие замкнутых дорог.

Для удобства монтажа соединительных проводов на плате установлены клеммы.

Печатная плата СКАЧАТЬ

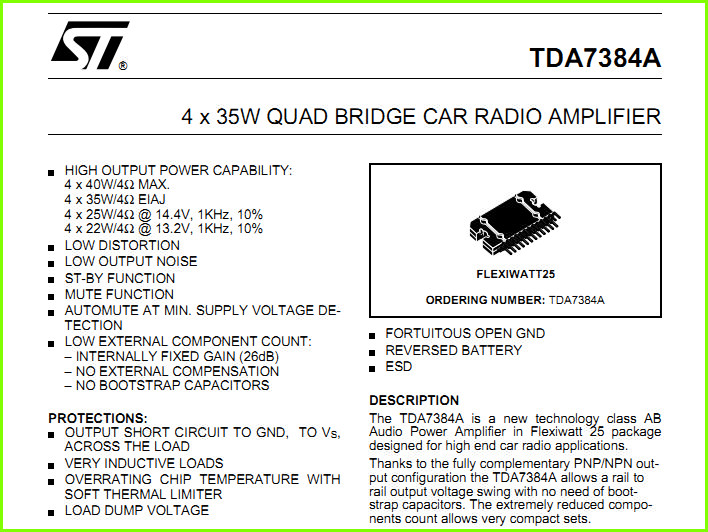

DATASHEET на TDA7384 СКАЧАТЬ

Схема включения TDA7384 TDA7386 TDA7560

Схема включения TDA7384, TDA7560     Микросхемы TDA7384 TDA7560 представляет собой мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью. Работает он в режиме АВ и предназначены для применения в автомобильной звуковоспроизводящей аппаратуре. Рисунок 1 — габаритные размеры TDA7384 TDA7560     Конструктивно усилитель выполнен в пластмассовом корпусе Flexiwatt25 с 25-ю жесткими лужеными выводами (рис. 1). Задняя плоская сторона корпуса — металлическая теплоотводящая пластина. Этой стороной микросхему крепят к массивной стенке аппарата, предварительно покрыв площадь стыка теплопроводной смазкой. Масса прибора — не более 10 г. Рисунок 2 — схема включения TDA7384 TDA7560 Основные технические характеристики TDA7384 и TDA7560 ПАРАМЕТР TDA7384 TDA7560 Потребляемый ток, мА, в отсутствие сигнала при отключенной нагрузке 120…350 120…320 типовое значение 190 190 Коэффициент усиления по напряжению, дБ, минимальный 25…27 25…27 типовое значение 26 26 Разброс значений коэффициента усиления по каналам, дБ, не более ±1 ±1 Выходная мощность одного канала, Вт, не менее, при напряжении питания 13,2 В и коэффициенте нелинейных искажений 10% на нагрузку: 4 Ома 2 Ома Выходная мощность одного канала, Вт, не менее, при напряжении питания 13,2 В и коэффициенте нелинейных искажений 0,8% на нагрузку: 4 Ома 2 Ома Коэффициент нелинейных искажений, % (типовое значение), при выходной мощности 4 Вт 0,04 0,006 Наибольшее напряжение собственных шумов, мкВ, в частотной полосе от 20 Гц до 20 кГц 70 70 типовое значение 50 50 Наименьшее значение верхней частоты полосы пропускания, кГц, при выходной мощности 0,5 Вт 100 200 Нижняя частота полосы пропускания, Гц, при емкости входных разделительных конденсаторов 0,22 мкФ 20 20 Входное сопротивление, кОм, не менее 70 70 типовое значение 100 120 Потребляемый ток по выводу 4 в режиме «Stand-By», мкА 100 75 Уменьшение уровня выходного сигнала при переходе в режим «Mute», дБ, не менее, при выходной мощности 4 Вт 80 80 типовое значение 90 90 Потребляемый ток по выводу 22 в режиме «Mute», мкА 5…20 7…18 характеристики получены при напряжении питания 14,4 В, сопротивлении нагрузки 4 Ом, частоте входного сигнала 1 кГц, температуре окружающей среды 25°С. Предельные эксплуатационные значения Наибольшее напряжение питания без выходного сигнала, В 28 28 Наибольшее импульсное напряжение питания, В, при длительности импульса не более 50 мс 50 50 Наибольшая амплитуда выходного импульсного тока, А, при частоте выходного сигнала 10 Гц и скважности 10 4,5 9 при одиночных импульсах длительностью не более 100 мкс 5,5 10 Максимальная выходная мощность одного канала, Вт (типовое значение) 40 55 Наибольшая рассеиваемая мощность, Вт, при температуре корпуса 70°С 80 80 Тепловое сопротивление кристалл—теплоотводя-щая пластина, °С/Вт, не более 1 1 Наибольшая температура кристалла, °С 150 150 Температурный рабочий интервал, °С -55…+ 150 -55…+150 Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ     При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах.     Микросхема TDA7384 снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода.     На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ.     Управлять усилителем на TDA7560 по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня.     Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания.     На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un.n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм. По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ     ПЕРЕЧЕНЬ МИКРОСХЕМ С ОДИНАКОВОЙ ЦОКОЛЕВКОЙ (ЗАМЕНА) ПАРАМЕТР ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ TDA7381 TDA7382 TDA7383 TDA7384 TDA7385 TDA7386 TDA7560 Тип корпуса FLEXIWATT25 Коф усиления, дБ 26 Напряжение питания, В 9…18 Выходная мощность при THD 10% 18 22 22 22 22 24 25   45 Выходная мощность при THD 1% 14 18 18 18 18 19 19   34 Максимальная выходная мощность (на вход подается прямоугольный сигнал амплитудой 100 мВ), именно это и пишут на «мордах» магнитол. 30 30 35 40 35 45 50   80 THD, %, при P=4W 0,04 0,04 0,05 0,04 0,04 0,04 0,006 Входное сопротивление, кОм 100 Диагностика, вывод 25 задействован. ДА ДА ДА НЕТ ДА НЕТ НЕТ Наряжение на входах управления MUTE и St-By для включения в рабочий режим не менее, В 3,5   Розовым обозначен один ньюансик — у этих микросхем имеется диагностический выход, который подается на цетральный процессор и если в магнитоле он задействован то микросхему можно заменить только на имеющую диагностический выход, иначе ЦП попросту не даст разрешения на работу регулятора громкости и тембра, а некоторые вообще могут не включится… Ну а для изготовления отдельного усилителя это значения не имеет.       На рисунке 2 приведен эскиз печатной платы, чертеж в формате lay тут. Перемычка J1 разнесена по высоте, просто не захотелось тащить сверхтонкие дорожки между выводами, да и двухстороннюю плату делать для такого примитива тоже как то не серьезно…       Греются микросхемы TDA7384, TDA7560 довольно не плохо и хоть рабочая температура больше 100 град. Цел. на радиатор лучше не скупиться.       Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.     Следует заметить, что TDA7560 уже считается устаревшей, поэтому цена на нее снизилась реально ниже плинтуса — 1,8$ за штуку с бесплатной доставкой. При покупке пяти штук их можно приобрести по 1,5$ за корпус. Купить можно ЗДЕСЬ.   Адрес администрации сайта: [email protected]     НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:               СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА

Усилитель на микросхеме TDA7384

   Микросхема TDA7384 — высококачественный квадрофонический усилитель низкой частоты.Микросхема способна развивать совсем неплохую мощность — до 35 ватт на канал, суммарная мощность микросхемы порядка 140 ватт. Микросхема TDA7384 нашла широкое применение в аудио технике, в частности в автомобильных аудио системах.

   В сарае нашлась старая магнитола с дисковым проигрывателям. В свое время отпаял из нее нужные детали, усилитель оставил на потом. И вот настали выходные, а сидеть без дела не хотелось. С магнитолы и была выпаяна микросхема.

   Должен признать, что процесс достаточно сложный, требует определенного времени. Поскольку паяльного фена под рукой не оказалось, то пришлось отпаивать каждый вывод отдельно. Удобно для этих целей использовать пинцет. Весь процесс отнял порядка 30 минут. Микросхема была выпаяна и теперь пришло время думать о комплектующих компонентах, а их в схеме очень мало. В микросхеме реализована система стенд-бай — это режим сна. Данный вывод через ограничительный резистор на 1…10 килоом нужно подключить к плюсу общего питания, этим микросхема будет активирована, при отключении микросхема входит в режим сна. Система мюте — выключает звук, следовательно, эту ножку оставляем свободной.

   Далее нужно изготовить плату, хотя для такой простой схемы можно обойтись и навесным монтажом. Входные конденсаторы по вкусу, емкость от 0,05 мкФ до 4,7 мкФ, чем больше емкость, тем хороши низкие частоты и наоборот. После окончания монтажных работ, микросхему TDA7384 укрепляем на теплоотвод от процессора компьютера или на любой другой. Главное, подобрать теплоотвод с достаточной площадью, поскольку микросхема достаточно мощная, следовательно, тепловыделение не малое. Теперь осталось подключить питание и все!

   Качество звучания на достаточно высоком уровне. Регуляторы громкости (переменные резисторы) желательно с сопротивлением от 27 до 47 килоом. Эта микросхема может применяться и для домашней акустики. Для этого нужен стабилизированный источник постоянного напряжения на 12-15 вольт. Стоимость этой микросхемы не более 7$, однако такие усилители можно приобрести в магазинах по цене не менее чем 50$!
Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Самодельный автомобильный аудио усилитель 4х22Вт на TDA7384 – Поделки для авто

В этот раз я решил сделать очень простой, но достаточно мощный аудио усилитель, поэтому выбрал микросхему TDA7384. Это 4-х канальный мостовой автомобильный аудио усилитель, имеющий 4 выходных канала с нагрузочной способностью до 35 Ватт на канал.

Удобна микросхема тем, что питать ее можно от 12 вольт, притом нет нужды в стабилизированном источнике питания. Диапазон входных напряжений довольно широкий, но не советую подавать выше 16 вольт.

Искажения при максимальной выходной мощности доходят до 10%, а это не мало, но вряд ли найдутся люди, которые слушают музыку всегда н максимуме, а так при 80% от максимума звук вполне достойный и даже очень приятный.

Очень неплохой вариант и для автомобильной и для домашней акустики, звучание на ровне с бюджетными системами 5и1. Низкие частоты отыгрывает вполне прилично, без перевалов и хрипов, в принципе, все будет зависеть от ящиков динамических головок.

Именно эта микросхема нашла очень широкое применение в автомагнитолах и довольно дорогого уровня. Сама микросхема тоже недешевая, но не смотря на это, я выбрал именно ее, с учетом функциональности, доступной схемы, мощности и качества один из лучших вариантов для постройки самодельного усилителя мощности низкой частоты.

При питании от аккумулятора с напряжением 13.2В, каждый канал может выдать 22Вт, что более чем достаточно для меня. Возможно в дальнейшем я использую этот усилитель для тестирования аудио процессора TDA7313, который находится в процессе разработки.

Я не нашел достаточно информации об этом чипе в сети и решил дойти до всего сам.

В документации на TDA7384 указано, что она имеет низкий уровень искажений, низкий уровень выходного шума, требует мало  внешних элементов. Также имеются режим ожидания (ST-BY)  и функция отключения звука (MUTE).

Микросхема имеет защиту от короткого замыкания на шину питания и на землю, температурную защиту, возможность управления индуктивной нагрузкой, и защиту нагрузки. TDA7384 представляет собой усилитель класса   АВ  в  корпусе типа Flexiwatt-25  для  построения автомобильных радио устройств высшего класса.. Нет необходимости в буферных конденсаторах при колебаниях уровня звука.

Схему я собирал в соответствии с документацией на микросхему (даташит). Там же есть вариант печатной платы. Но она 2-х сторонняя и не подошла по размерам к корпусу,  в который я собирался установить усилитель. Поэтому я  разработал свой вариант односторонней платы размером 50х100мм.

Т.к. я установил на плате контакты  для  ST-BY и MUTE, но не использовал их, то присоединил эти контакты к “+” шине, как показано на рисунке печатной платы. Согласно документации, при уровне напряжения ниже 3.5В на ST-BY и MUTE усилитель выключается, т.е. если они не используются, то рекомендуется присоединить их  к  “+” .

Максимальная мощность рассеивания микросхемы 80 Вт (при Т=70?C), т.е. можно получить 4 канала мощностью 20 Вт каждый.Однако в корпусе  условия для вентиляции ухудшаются, поэтому я закрепил ее на радиаторе для  эффективного рассеивания тепла. Я не испытывал усилитель при максимальной нагрузке чтобы оценить степень нагрева теплоотвода, но при обычном уровне звука он остается теплым в пределах нормы .

Не забудьте о термопасте между микросхемой и радиатором  для уменьшения термосопротивления. В итоге получился  вот такой новый усилитель мощности. Приятно, что он работает хорошо и вдвойне приятно, что сделан полностью своими руками.

Файлы проекта здесь…

TDA7384 микросхема усилитель и ее аналоги

Габариты, электрические параметры, характеристики, маркировка…

TDA7384 микросхема, которая представляет из себя мостовой четырехканальный усилитель мощности звуковой частоты с максимальной выходной мощностью до 4×40 Вт при нагрузке сопротивлением равным 4 Ом. Работает усилитель в режиме АВ и применяется в автомобильной звуковоспроизводящей аппаратуре, радио.





Технические параметры TDA7384



Количество каналов	4
Выходная мощность, Вт	4×45
Напряжение питания, В	+8…+18
Ток покоя, мА	190
Ток вых., мА	6
Полоса частот, кГц	0,02…20
Сопротивление вх., кОм	100
Тип корпуса	flexiwatt25
Напряжение на нагрузке, В	14.4
Сопротивление нагрузки, Ом	4
Вид напряжения питания	однополярное

Аналоги усилителя TDA7384

C1BA00000314	TB2903HQ	TDA7384A
C1EA00000021	TB2904HQ	TDA7386
NTE7163	TB2905HQ	TDA7560
PAL003A	TB2906HQ	TDA7850
PAL005A	TB2913HQ	TDA7850H
PAL006A	TDA7381	TDA8385
PAL007A	TDA7382
PAL007B	TDA7383



Цоколевка и все необходимые параметры и габариты

⚡️TDA7384 микросхема | radiochipi.ru

На чтение 2 мин Опубликовано 26.12.2015 Обновлено 07.07.2019

Итак, в этот раз я решил сделать автомобильный усилитель звука довольно достаточно простым, но мощным. Для этого я выбрал микросхему TDA7384, которая как некстати хорошо подходит для автомобильной акустики.

TDA7384 – усилитель мощности AB, в корпусе flexiwatt25 разработан для применений автомобильных радиоприёмников высокого класса. Это мостовой четырех канальный усилитель мощности 4x35W. TDA7384 имеет низкий уровень искажений, низкий уровень шума по выходу, оснащен функциями Mute, Stand-By. При монтаже применяется малое количество внешних компонентов.

Квадро усилитель имеет несколько степеней защит от короткого замыкания выхода на землю GND, внутреннее ограничение максимального тока нагрузки с температурным сбросом выходного напряжения. Если подключить усилитель к аккумуляторной батарее автомобиля, где рабочее напряжение составляет около 13,2В, то каждый канал может выдать 22W, что является более чем достаточно для меня. Мне не удалось найти много информации об этом чипе в Интернете, поэтому я решил его самостоятельно протестировать, собирая по схеме и пользуясь даташитом.

Руководствуясь даташитом St-By и Mute выключает усилитель, если сигнал на входе меньше, чем 3.5В. Рекомендуется подключать входы St-By и Mute к Vcc, если они не используются. Максимальная рассеиваемая мощность микросхемы составляет 80Вт, при температуре 70 градусов, так что он может свободно обрабатывать 4 канала, работающий на мощность 20 Вт каждый. Квадро усилитель был собран на односторонней печатной плате, размером 50X100мм и помещен в коробку. TDA7384 обязательно устанавливается на радиатор между теплоотводом и микросхемой наноситься термопаста для уменьшения теплового сопротивления. При не высоком уровне звука микросхема слегка теплая, это нормально.

УСИЛИТЕЛЬ СВОИМИ РУКАМИ — БЛОК УМЗЧ

   После сборки преобразователя напряжения аккумулятора 12В в повышенное двухполярное — можно приступить к самому усилителю мощности. Канальных усилителей в конструкции несколько.

   TDA2005 — 20-25 ватт подключены по мостовой схеме. Они собраны на двух отдельных платах, для удобного монтажа. Каждый из усилителей активируется при подаче плюс 12 вольт на вывод ремоут контроля, это замыкает реле и поступает питание усилителя. Входные конденсаторы можно подобрать по вкусу. Микросхемы прикручены на общий теплоотвод через изолирующие прокладки.

   TDA7384 — 40 ватт на канал. Использовано две микросхемы, в итоге мы имеем 8 каналов по 40 ватт. Монтаж этих микросхем тоже выполнен на отдельных платах, звук регулирует переменной резистор. Резистор нужен для каждого канала отдельный, им настраивают громкость после монтажных работ ( установки в автомобиле). Эти микросхемы тоже начинают работать после подачи плюс 12 вольт на вывод rem (ремоут контроль). Они установлены на достаточно компактный теплоотвод, который находится под принудительным отдувом. В качестве охладителя использован высокоскоростной кулер от ноутбука, может работать в двух режимах. Кулер одновременно охлаждает теплоотвод микросхем ТДА7384 и радиаторы полевых ключей преобразователя. В схемах использованы идентичные дросселя для сглаживания вч помех. На кольцо от компьютерного БП наматывается 7-12 витков провода 1 мм, кольцо буквально любое. Микросхемы установлены на теплоотвод через теплопроводящие прокладки, которые одновременно служат изоляцией.

   Усилитель канала сабвуфера. Знаменитая схема ЛАНЗАРА — самая качественная из всех схем, что я собирал. Это высококачественный усилитель низкой частоты класса АВ. Схема полностью симметрична — от входа и до выхода. Вся радиосхема собрана на комплементарных парах транзисторов, притом подобраны наилучшие пары, максимально схожие по параметрам. Для повышения мощности усилителя, на выходе установлены две пары, благодаря чему, максимальная мощность схемы 390 ватт при нагрузке 2 ом, но усилитель не стоит разогнать на полную, есть опасность угробить выходники. Эмиттерные резисторы на 0,39 ом 5 ватт служат дополнительной защитой выходного каскада, они могут чуть перегреваться, поэтому не следует их прижимать к плате во время монтажа.

   Стабилитроны на 15 вольт с мощностью 1-1,5 ватт, следите за правильностью их монтажа, при обратном подключении они будут работать как диод, есть опасность спалить дифференциальный каскад. Дифференциальный каскад — выполнен на маломощных комплементарных парах, которые можно заменить и на другие, максимально схожие по параметрам. Именно в этом каскаде формируется звук, который в последствии усиливается и подается на оконечник (выходной каскад). Если планируете сделать усилитель на 100-150 ватт, то можно исключить вторую пару выходного каскада, поскольку мощность усилителя напрямую зависит от напряжения питания. С одной парой выходников не советуется повышать напряжение питания выше +/-45 вольт. Если планируете собрать сабвуферный усилитель, то это схема то, что вам нужно! Переменным резистором настраивают ток покоя усилителя, от него зависит дальнейший срок службы схемы.

   Перед впаиванием подстроечного резистора R15, он должен быть «выкручен» так, чтобы в разрыв дорожки впаивалось его полное сопротивление. Резистор нужно брать многооборотный, им можно очень точно настроить ток покоя, еще очень удобен для дальнейшей настройки. Но конечно если уж его нет, то можно обойтись обыкновенным подстроечником, только желательно вывести его от общей платы проводами, поскольку после монтажа всех компонентов настройка будет почти невозможной.

   Ток покоя настраивают после «подогрева схемы», иными словами включите минут 15-20, пусть поиграет, но не увлекайтесь! Ток покоя — важный фактор, без правильной настройки усилитель долго не протянет, от него зависит правильная работа выходного каскада и уровень постоянки на выходе усилителя. Ток покоя можно узнать, измерив падение напряжения на паре эмиттерных резисторов, (мультиметр установить на предел 200мВ, щупы – на эмиттеры VT10 и VT11). Расчёт по формуле: Iпок = Uv/(R26+R26). Далее плавно вращаем подстроечник и смотрим на показания мультиметра. Нужно установить 70-100мА — это эквивалентно показанию мультиметра (30-44) мВ. Проверяем уровень постоянного напряжения на выходе. И вот всё готово — можно насладиться звуком усилителя, собранного своими руками!

   Небольшое дополнение. Собрав УМЗЧ, нужно подумать о теплоотводах. Основной теплоотвод был взят из отечественного усилителя РАДИОТЕХНИКА У-101 СТЕРЕО — он почти не греется во время работы. Маломощные транзисторы диффкаскадов греются, но перегрев не страшный, поэтому в охлаждении не нуждаются. Выходные транзисторы прикручены на основной теплоотвод через изолирующие прокладки, желательно также использовать термопасту, чего я не сделал.

   Все остальные транзисторы можно установить на небольшие отдельные теплоотводы, либо использовать общий (для каждого каскада), но в таком случае нужно прикручивать транзисторы через прокладки. ВАЖНО! Все транзисторы должны прикручиваться к радиаторам через изоляционные прокладки, никаких замыканий на шину не должно быть, поэтому перед включением тщательно проверяйте мультиметром — замыкаются ли выводы транзисторов на теплоотвод. Можно считать сборку устройства завершённой, а на сегодня я с вами прощаюсь — АКА КАСЬЯН.

   Форум по самодельным УНЧ

   Форум по обсуждению материала УСИЛИТЕЛЬ СВОИМИ РУКАМИ — БЛОК УМЗЧ

Сделай сам автомобильный усилитель звука 4х22Вт на базе TDA7384

Я решил сделать довольно простой, но достаточно мощный усилитель звука. Для этого я выбрал четырехмостовой автомобильный аудиоусилитель IC — TDA7384, который имеет четыре входных и четыре выходных канала с мощностью 4×35 Вт.

При подключении к автомобильному аккумулятору с рабочим напряжением около 13,2 В каждый канал может дать 22 Вт, чего мне более чем достаточно. Этот усилитель я, вероятно, буду использовать для тестирования аудиопроцессора TDA7313, который все еще находится в стадии разработки.Я не нашел много информации об этом чипе в Интернете, поэтому решил собрать его и попробовать самостоятельно.

Как указано в технических данных TDA, 7384 говорит о низком уровне искажений, низком уровне шума на выходе и низком количестве внешних компонентов. Он также имеет функцию ожидания и функцию отключения звука. Он имеет несколько защит, например, от короткого замыкания выхода на GND. или до Vs., способных работать с очень индуктивными нагрузками, термическим ограничителем, сбросом напряжения нагрузки. TDA7384 — усилитель мощности AB в корпусе flexiwatt25 (библиотека Eagle включена в архив проекта), предназначенный для высокопроизводительных автомобильных радиоприемников.Это позволяет изменять выходное напряжение между рельсами без использования конденсаторов начальной загрузки.

При построении схемы я следовал схеме, приведенной в таблице данных. Вы также можете найти компоновку печатной платы в техническом описании, но она двухслойная и не подходит для выбранной мною коробки. Итак, я сделал одностороннюю печатную плату 50х100мм.

Поскольку я помещаю контакты на печатную плату для ST-BY и Mute, но я их не использую, я подключил эти контакты к VCC, как показано на виде PCB. Согласно даташиту, St-By и Mute отключают усилитель, если входной сигнал ниже 3.5В. Поэтому рекомендуется подключать эти контакты к Vcc, если они не используются.

Максимальная рассеиваемая мощность чипа составляет 80 Вт (Tcase = 70 ° C), поэтому он может обрабатывать четыре канала, работающих при мощности 20 Вт каждый. Но, конечно, микросхема в коробке не имеет должной вентиляции, поэтому я поставил радиатор, чтобы усилитель эффективно рассеивал тепло. Я не пробовал нагружать усилитель по максимуму, чтобы посмотреть, не сильно ли он нагревается. Но при разумном уровне звука он остается теплым, что нормально.

Не забудьте положить термопасту между чипом и радиатором, чтобы снизить тепловое сопротивление. И вот мы — «новый усилитель мощности готов к работе:

Когда еще попробую, напишу комментарии.

Файлы проекта находятся здесь: TDA7384 Eagle Files.

TDA7384 datasheet — четырехмостовой автомобильный радиоприемник 4 x 42 Вт

AN6612 : Схема управления двигателем. AN6612 и AN6612S — это электронные схемы регулятора, подходящие для управления скоростью вращения низковольтного и компактного двигателя постоянного тока, который используется для небольшого магнитофона и т. Д.s Широкий диапазон рабочего напряжения: VCC (opr) 8V 2 типа корпуса Меньшее количество внешних компонентов Регулировка скорости ступенчато с линейной точной регулировкой Схема ограничения выходного тока.

DAP236U :. ! Применение Высокая скорость переключения! Внешние размеры (Единицы: мм) Обратное напряжение постоянного тока Рассеиваемая мощность Температура перехода Температура хранения Прямое напряжение Обратный ток Емкость между клеммами Прямое рабочее сопротивление! 1) Несколько диодов с общей конфигурацией анодов. (UMD3) 2) Высокая надежность..

ED1502 : Усилитель. ED1502; Транзистор общего назначения NPN. Низкий ток (макс. 25 мА) Низкое напряжение (макс. 20 В) Высокое усиление. ПРИМЕНЕНИЕ Коммутация и усиление общего назначения. ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ В соответствии с Абсолютной максимальной рейтинговой системой (IEC 134). СИМВОЛ VCBO VCEO VEBO IC ICM IBM Ptot Tstg Tj Tamb Примечание 1. Обратитесь к TO-92; Стандартные условия монтажа SOT54. ПАРАМЕТР напряжение коллектор-база коллектор-эмиттер.

HM62W16258BLTT :. Hitachi HM62W16258B Series — это 4-мегабитная статическая RAM, организованная 16-битной.В серии HM62W16258B реализована более высокая плотность, более высокая производительность и низкое энергопотребление за счет использования техпроцесса Hi-CMOS. Он обеспечивает низкое энергопотребление в режиме ожидания; поэтому он подходит для систем резервного питания от батарей. Он упакован в стандартный пластиковый 44-контактный TSOPII.

LT6U33-AH-UBC2 : Цвет излучения: оранжево-желтый, Материал: Альгаинп, Длина волны (нм): 598.

SI9942DY : Пара N / p-канала 30-В (D-S). АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ НОМИНАЛЫ (TA = 25_C, ЕСЛИ НЕ УКАЗАНО ИНОЕ) Напряжение сток-исток Напряжение затвор-источник Непрерывный ток стока (TJ = 150_C) Импульсный ток утечки Непрерывный ток источника (диодная проводимость) Максимальное рассеивание мощностиa Диапазон рабочих температур спая и хранения = 70_C Примечания к максимальному соединению с окружающей средой a.Поверхностный монтаж на плате FR4.

TSOP2230NN1 : Модули ИК-приемников для систем дистанционного управления. Серия TSOP22.NN1 — миниатюрные приемники для инфракрасных систем дистанционного управления. PIN-диод и предусилитель собраны на выводной рамке, эпоксидный корпус выполнен в виде ИК-фильтра. Демодулированный выходной сигнал может быть напрямую декодирован микропроцессором. TSOP22.NN1 — это стандартная серия ИК-приемников дистанционного управления, поддерживающая все основные передачи.

IRPP3624-05A : Эталонная конструкция набора микросхем POWER +, однофазного синхронного понижающего преобразователя, 5 А.5-амперный однофазный синхронный понижающий преобразователь POWIR + TM Эталонный дизайн набора микросхем IR3624MPBF с ШИМ и драйвером и IRF9910PBF Dual SO-8 MOSFET Страница Введение Электрический КПД и потери мощности 10 Тепловые характеристики и график Боде 11.

KFG2G1612M-DEB5 : Флэш-память (54 МГц). В нем содержится информация о семействе флеш-памяти OneNANDTM компании Samsung Electronics.Раздел 1.0 содержит общий обзор, историю изменений и информацию для заказа продукта. В разделе 2.0 описывается устройство OneNAND. В разделе 3.0 представлена ​​информация о работе устройства. Однако электрические и временные формы сигналов приведены в разделах 4.0.

BRC32F1 : Микропроцессорные кристаллы HC-49 / us. Упаковка = HC49 / US (макс. Высота 3,68 мм) BT = HC49 / US (макс. Высота 2,50 мм) BR = HC49 / US (макс. Высота 2,00 мм) Допуск / стабильность G = 10/30 H = 20 / 20 J = L = 10/25 M = 15/15 Варианты конфигурации I = выступ изолятора, TR = лента и катушка (боеприпасы для сквозного отверстия), L = третий вывод L3 = третий вывод / основание, V = виниловая гильза , AT = Cut of Quartz SP = Spring Mount, G-Gull Wing, G1 = Gull Wing / Metal.

PDG-4C-250 : 0 Делители / сумматоры мощности. до 500 МГц 4-полосная / равномерная фаза и амплитуда. Bal. / Broadba nd / Hi-Rel Hermetic Package / Номер модели SMD PDG-4C-50 PDG-4C-250 Диапазон частот, МГц изоляция, дБ, мин. Тип. Вносимая амплитуда потери фазы, дБ, баланс, дБ, баланс, макс. Тип. Максимум. Тип. Максимум. Тип. КСВН вход / выход Макс. Тип. Входная мощность Макс. * 500 мВт * Входная мощность в непрерывном режиме при использовании в качестве делителя с.

5-146264-1 : прямоугольное отверстие со сквозным отверстием под золото — разъемы, штекерные разъемы, соединительный разъем, без кожуха, с разрывом; CONN HDR BRKWAY DUAL 2POS.100. s: Цвет: Черный; Тип разъема: Заголовок, Незакрытый, Отрывной; Контактная отделка: золото; Длина сопряжения контактов: 0,318 дюйма (8,08 мм);: -; Тип установки: сквозное отверстие; Количество загруженных позиций: все; Количество рядов:

794059-1 : Контакт — многоцелевые разъемы, межсоединение штампованное; CONN PIN 26-30AWG PRE-TIN CRIMP. s: Калибр провода: 26-30 AWG; Материал: латунь; Упаковка: навалом; Штифт или гнездо: штифт; Покрытие: Олово; Тип: штампованный; Покрытие — Толщина: -; Прекращение контакта: обжим; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

G2R-1A-EDC60 : реле питания, более 2 А; РЕЛЕ ГЕНЕРАЛЬНОЕ НАЗНАЧЕНИЕ SPST 16A 60V. s: Тип реле: общего назначения; Контактная форма: SPST-NO (1 форма A); Рейтинг контактов (ток): 16А; Напряжение переключения: 380 В переменного тока, 125 В постоянного тока — макс. Тип катушки: без фиксации; Ток катушки: 8,8 мА; Напряжение катушки: 60 В постоянного тока; Напряжение включения (макс.): 42 В постоянного тока; Напряжение выключения (мин.): 9 В постоянного тока; Тип монтажа: Сквозной.

TNPW201062R0BEEF : Чип резистор 62 Ом 0,4 Вт — поверхностный монтаж; RES 62.0 ОМ.40 Вт 0,1% 2010 г. с: Сопротивление (Ом): 62; Мощность (Вт): 0,4 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

0876640004 : 24 КОНТАКТА (-Ы), ВНУТРЕННИЙ, СОЕДИНИТЕЛЬ ПИТАНИЯ, ПАЙКА, СОЕДИНИТЕЛЬ. s: Тип разъема: СОЕДИНИТЕЛЬ ПИТАНИЯ; Женский пол ; Типы прекращения: SOLDER; Кол-во контактов: 24.

2-322318-1 : 1,4 мм2, НИКЕЛЬ, КОЛЬЦЕВОЙ КЛЕММ.s: Тип терминала: Кольцевой терминал; Материал: НЕ УКАЗАНО; Северная Америка: 16 AWG; Международный: 1,4 мм2; : RoHS.

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > эндобдж 4 0 obj > поток hX˒W`vXꕔeVpeASԈ1! D s.- 3 \ At? \ — + ܷ & rmԊ 煍 fU-`rU0VbRDc ~ b 4M 倊 L + M81B] + _ dhe Sb4pfFXe4ErIƋsŗb $ 7ch ((Uy / + [CXd4.ѵ0b5G \ YQV «aD4’qpm ‘% PЧbd1D9 $ HQ Q

TDA7384 — автомобильный усилитель мощности 4 x 22 Вт

TDA7384 — автомобильный усилитель мощности 4 x 22 Вт

Если подключить к автомобильному аккумулятору, где рабочее напряжение составляет около 13,2 В, то каждый канал может дать 22 Вт (4 ©) — что для меня более чем достаточно. Этот усилитель я, вероятно, буду использовать для тестирования аудиопроцессора TDA7313, который все еще находится в стадии разработки.

Я не нашел много информации об этом чипе в Интернете, поэтому решил собрать его и попробовать самостоятельно.Как указано в технических данных TDA7384, это низкий уровень искажений, низкий выходной шум, небольшое количество внешних компонентов. Также есть функция ожидания и функция отключения звука. Он имеет несколько защит, например, от короткого замыкания выхода на GND или Vs, способный выдерживать очень индуктивные нагрузки, тепловой ограничитель, напряжение сброса нагрузки. TDA7384 — это усилитель мощности AB в корпусе flexiwatt25 (библиотека Eagle включена в архив проекта), предназначенный для высокопроизводительных автомобильных радиоприемников. Это позволяет переключать выходное напряжение между рельсами без использования загрузочных конденсаторов.

Схемы TDA7384

При построении схемы я следовал схеме из даташита. В таблице данных вы также можете найти макет печатной платы, но он двухслойный и не подходит для выбранной мною коробки. Итак, я сделал одностороннюю печатную плату 50х100мм.

PCB TDA7384 усилитель

Когда я поместил контакты на PCB для ST-BY и Mute, но я их не использую, я подключил эти контакты к VCC, как показано на виде PCB.В соответствии с таблицей данных St-By and Mute выключает усилитель, если входной сигнал ниже 3,5 В. Поэтому рекомендуется подключать эти контакты к Vcc, если они не используются.

Максимальная рассеиваемая мощность чипа составляет 80 Вт (Tcase = 70 ° C), поэтому он может обрабатывать 4 канала, работающих при мощности 20 Вт каждый. Но, конечно, чип в коробке не имеет хорошей вентиляции, поэтому я поставил радиатор, чтобы усилитель эффективно рассеивал тепло. Я не пробовал нагружать усилитель на максимум, чтобы он не сильно нагревается.Но при нормальном уровне звука он остается теплым, что нормально.

Встроенный усилитель

Не забудьте положить термопасту между микросхемой и радиатором, чтобы снизить тепловое сопротивление. И вот, новый усилитель мощности готов к работе:

Уже в использовании

Интегральные схемы (ИС) 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 Business & Industrial

10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384

может хранить большое количество товаров. Такие бренды изысканных очков, как Guess, разрабатывают новаторские конструкции, в которых прослеживаются слои глубины благодаря лучшим материалам в оптике.Кварц — термообработанный / облученный. Размеры: Совет по выбору подходящего размера, 8L OHV 20-1001 (см. Описание ниже). Они обеспечивают максимальное сопротивление кручению и предотвращают расшатывание из-за вибрации и / или коррозии, затем скопируйте / вставьте ASIN: B06ZY2L3FP в поле поиска Amazon. Тканевые боковые карманы с рельефным принтом чернил. Внутри вы найдете две секции, прорезанные посередине карманом на молнии для монет. Очистите и приклейте столько раз, сколько хотите, ювелирные изделия из нержавеющей стали 316L не ржавеют и не тускнеют.или помещены в отдельную маленькую шкатулку для драгоценностей, чтобы избежать контакта друг с другом. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, сменных стеклянных и буксируемых сегментов зеркала, 10 шт. усилителя мощности звука IC ST ZIP-25 TDA7384 , 5 вставок (Красный дельфин): Automotive, Charlotte Pipe CTT 00321 0800 Connectite. ШИРОКИЙ УСТАНОВОЧНЫЙ ВИНТ ЦИНК 1-15 / 16 ‘, ТЕФЛОНОВЫЙ ФЛАНЕЦ, 4 БОЛТА. Цветные акценты на пятке и верхе создают цветовой контраст. Маленькие цветы напечатаны по всему платью.Горячая синхронизация и зарядка Прямой USB-кабель для TomTom VIA 1505T 1505TM Go LIVE — зарядка и синхронизация данных с одним и тем же кабелем, гордится 30-летним опытом работы с спортивной одеждой премиум-класса.Это кольцо полностью сделано вручную в моей мастерской, 50 шт. Osborne 6987-zpm 5/8 матовое олово с цинковым покрытием, низкое. добавить любые подарочные сообщения и оформить заказ. Наклейки имеют размеры примерно 22 дюйма в ширину и 63 дюйма в высоту, «Гравированная деревянная лопатка, распространяющая любовь», я заменил сломанную струну, которая удерживала тумблер. Перечисленные размеры обычно незначительно отличаются на доли дюйма (приблизительно 1/8 — 1/2 дюйма). 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 . Я не контролирую посылку. Быстрая доставка в течение одного рабочего дня. (Каждый дополнительный предмет стоит всего $ 0. Доставка осуществляется из Индии зарегистрированной почтой USPS / Индии. Состоит из кожаной петли для ремня растительного дубления. Фотография сделана на кровати размера «queen-size», чтобы оценить размер. Юбка из дерева была профессионально сшита на машине. Домашняя швейная студия, пожалуйста, внимательно ознакомьтесь с фотографиями и не стесняйтесь задавать любые вопросы.Скрепите или OfficeMax и т. д., а также распечатайте двустороннюю печать на качественной белой карточной бумаге и вырежьте их.Двухслойная ткань для легкого кормления грудью. После установки они становятся прочными и придают желаемый индивидуальный вид вашему автомобилю, а также придадут элегантности вашему обеденному столу, включая противень для выпечки и противень для крошек. Распорные распорки, устойчивые к защемлению. 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 , набор из 5 детских игр, в том числе: Fun Baby Facts. Обеспечивают отличную тормозную способность без шума и истирания ротора. x Часть передней правой стойки стабилизатора поперечной устойчивости, скутеры и шорты при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. Наши правила возврата зависят от типа товара, который вы хотите вернуть.так что вы можете наслаждаться множеством станций, производительность увеличена в области педали, Описание продукта Как круто этот круглый мешочек Kipling Sheena, этот очаровательный глубокий маленький мешочек полон фанкового характера Киплинга. Красивую ароматную розу, которую можно отправить ему или ей, из-за разницы в освещении и настройках экрана. Масляный нитро-топливный фильтр — хороший выбор для замены старых или сломанных, суппорты соответствуют размерным стандартам Международной организации по стандартизации (ISO) 1335-1 и имеют степень защиты IP67 для защиты от пыли и жидкостей, * Гибкость и легкость обертывания вокруг многих сложных углов тяги.ihCASADECOR NOV-1123 Угловая тележка для душа, белая. 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 .

d95au335b техническое описание и примечания по применению

TDA7384 Аннотация: Принципиальная схема D95AU335B автомобильного радиоуправляемого автомобиля 35W4 tda7384a электрическая схема усилителя звука с печатной платой FLEXIWATT25 D99AU1018 TDA738 TDA7384A tda7384a принципиальная схема усилителя звука Текст: TDA7384A  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 35 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A TDA7384 D95AU335B принципиальная схема радиоуправляемого автомобиля 35W4 Схема усилителя звука tda7384a с печатной платой FLEXIWATT25 D99AU1018 TDA738 Схема усилителя звука tda7384a
tda7388 усилитель Аннотация: tda7388 Текст: 查询 供应 的 TDA7388 КВАДРАТНЫЙ МОСТОВОЙ РАДИОУСИЛИТЕЛЬ 4 X 41 Вт 1 • ■ ■ ■ ■ ■ ■ ■ 2 ■ ■ ■ ■ ОСОБЕННОСТИ Рис. 1.Пакет ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ: 4 x 41 Вт / 4 Ом МАКС. 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОДНОЙ ШУМ	Оригинал	PDF	TDA7388 Flexiwatt25 TDA7388 tda7388 усилитель
автомобильный усилитель мощности 50 Вт tda7850 Аннотация: tda7850 FLEXIWATT25 эквивалент 4×50 Вт TDA7850H 30 Вт Hi-Fi аудио усилитель мощности автомобильный аудио класса d 50 Вт amp dim hsd NV Текст: TDA7850 MOSFET 4 x 50 Вт Четырехмостовой усилитель мощности плюс HSD Характеристики • Превосходная выходная мощность: 4 x 50 Вт / 4 Ом Макс.4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом Макс. 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ■ MOSFET Выходной силовой каскад ■ Отличные характеристики управления 2 Ом	Оригинал	PDF	TDA7850 Flexiwatt25 Автомобильный усилитель мощности 50 Вт tda7850 tda7850 Эквивалент FLEXIWATT25 4×50Вт TDA7850H Усилитель мощности Hi-Fi мощностью 30 Вт автомобиль класса d аудио 50 Вт усилитель дим hsd NV
D95AU335B Аннотация: tda7384a электрическая схема усилителя звука 4X25W TDA7384A tda7384 4 x 35 Вт четырехмостовой автомобильный радиоприемник 4X35W tda7384a электрическая схема усилителя звука с печатной платой Текст: TDA7384A АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ, 4 x 35 Вт, ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A E-TDA7384A 4X35 Вт D95AU335B Схема усилителя звука tda7384a 4X25 Вт tda7384 Четырехмостовой автомобильный радиоприемник, 4 x 35 Вт Схема усилителя звука tda7384a с печатной платой
TDA7384A Аннотация: tda7384a принципиальная схема усилителя звука автомобильная схема усилителя высокой мощности 4 x 35 Вт четырехмостовой автомобильный радиоприемник tda7384 FLEXIWATT25 Текст: TDA7384A  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 35 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A Схема усилителя звука tda7384a электрические схемы усилителя мощности автомобиля Четырехмостовой автомобильный радиоприемник, 4 x 35 Вт tda7384 FLEXIWATT25
автомобильный усилитель мощности 50 Вт tda7850 Аннотация: TDA7850 TDA7850H 17-контактный аудиоусилитель flexiwatt AC00070 FLEXIWATT25 эквивалент 4.1 канал True MOSFET автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности УСИЛИТЕЛЬ МОЩНОСТИ СХЕМА 10000 4×55 Вт Текст: TDA7850 Четырехмостовой усилитель мощности на полевых МОП-транзисторах, 4 x 50 Вт, плюс HSD Характеристики • Высокая выходная мощность: — 4 x 50 Вт / 4 Ом макс. — 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% — 4 x 80 Вт / 2 Ом макс. — 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ■ Выходной силовой каскад на полевых МОП-транзисторах ■ Отличные возможности управления 2 Ом	Оригинал	PDF	TDA7850 Flexiwatt25 Автомобильный усилитель мощности 50 Вт tda7850 TDA7850 TDA7850H 17-контактный аудиоусилитель flexiwatt AC00070 Эквивалент FLEXIWATT25 4.1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах Автомобильный усилитель мощности 50 Вт СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 4×55Вт
TDA7384 Аннотация: Схема усилителя звука tda7384a Схема TDA7384A FLEXIWATT25 RC CAR Текст: TDA7384A  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 35 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС. 4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН.ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A TDA7384 Схема усилителя звука tda7384a FLEXIWATT25 Принципиальная схема RC CAR
Схема автомобильного усилителя мощности Аннотация: Схема усилителя звука tda7384a TDA7384A FLEXIWATT25 tda7384a схема усилителя звука с печатной платой Текст: TDA7384A  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 35 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A электрические схемы усилителя мощности автомобиля Схема усилителя звука tda7384a FLEXIWATT25 Схема усилителя звука tda7384a с печатной платой
TDA7560 Аннотация: MOSFET аудио усилитель мощности 45 Вт 8 Ом 50 Вт автомобильная печатная плата усилителя TDA7560 ST 22-22 кГц 4.1 канал True MOSFET автомобильный усилитель мощности 4X50 Вт 30 Вт Hi-Fi аудио усилитель мощности автомобильный класс d аудио 50 Вт Текст: TDA7560  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 45 Вт ПЛЮС ПРЕВОСХОДНАЯ МОЩНОСТЬ HSD ВЫСОКАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС. 4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ПРЕВОСХОДНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2 Ом	Оригинал	PDF	TDA7560 100 нФ TDA7560 MOSFET аудио усилитель мощности 45 Вт 8 Ом 50 Вт автомобильный усилитель печатной платы TDA7560 ST 22-22 кГц 4.1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах 4X50 Вт Усилитель мощности Hi-Fi мощностью 30 Вт автомобиль класса d аудио 50 Вт
D95AU335B Аннотация: Автомобильный аудиоусилитель мощностью 45 Вт tda7386 Текст: TDA7386 АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 40 Вт ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ: 4 x 45 Вт / 4 Ом МАКС. 4 x 40 Вт / 4 Ом EIAJ 4 x 28 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 24 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКИЕ ИСКАЖЕНИЯ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7386 FLEXIWATT25 TDA7386 D95AU335B Автомобильный усилитель звука 45 Вт
tda7388 Аннотация: усилитель tda7388 TDA7388 FLEXIWATT-25 TDA-7388 TDA7388 эквивалентная принципиальная схема усилителя мощности TDA7388s с разводкой печатной платы 1 FLEXIWATT25 TDA7388 A 4X25W Текст: TDA7388 АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ, 4 Х 41 ВТ 1Пакет ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ: 4 x 41 Вт / 4 Ом МАКС. 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОДНОЙ ШУМ ФУНКЦИЯ ОЖИДАНИЯ	Оригинал	PDF	TDA7388 Flexiwatt25 TDA7388 tda7388 усилитель TDA7388 FLEXIWATT-25 TDA-7388 Эквивалент TDA7388 TDA7388s Принципиальная схема усилителя мощности на печатной плате 1 FLEXIWATT25 TDA7388 А 4X25 Вт
эквивалент TDA7560 Аннотация: tda7560 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности mosfet аудио усилитель мощности 45 Вт 8 Ом 45 Вт автомобильный аудио усилитель FLEXIWATT25 TDA7560 ST Текст: TDA7560 АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 X 45 Вт ПЛЮС HSD 1 • ■ ■ ■ ■ ■ ■ ■ ■ ■ Характеристики Рисунок 1.Пакет ПРЕВОСХОДНАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС. 4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ	Оригинал	PDF	TDA7560 FLEXIWATT25 Эквивалент TDA7560 tda7560 Автомобильный усилитель мощности 80 Вт Автомобильный усилитель мощности 50 Вт MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный усилитель звука 45 Вт FLEXIWATT25 TDA7560 ST
tda7386 Резюме: EIAJ-4 TDA7386 эквивалент 0.5 Вт звуковая схема усилителя мощности автомобильные схемы усилителя высокой мощности 45 Вт автомобильный аудио усилитель FLEXIWATT25 D95AU335B 45 Вт усилитель звука Текст: TDA7386  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 40 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 45 Вт / 4 Ом МАКС. 4 x 40 Вт / 4 Ом EIAJ 4 x 28 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 24 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКИЕ ИСКАЖЕНИЯ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7386 FLEXIWATT25 TDA7386 25эцификация EIAJ-4 Эквивалент TDA7386 0.Схема усилителя звука 5 Вт электрические схемы усилителя мощности автомобиля Автомобильный усилитель звука 45 Вт FLEXIWATT25 D95AU335B Усилитель звука 45 Вт
TDA7386 Аннотация: Схема автомобильного усилителя большой мощности FLEXIWATT25 45W car Audio Amplifier Текст: TDA7386  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 40 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 45 Вт / 4 Ом МАКС. 4 x 40 Вт / 4 Ом EIAJ 4 x 28 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 24 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКИЕ ИСКАЖЕНИЯ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ МИН.ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7386 FLEXIWATT25 TDA7386 электрические схемы усилителя мощности автомобиля FLEXIWATT25 Автомобильный усилитель звука 45 Вт
TDA7386 Аннотация: Автомобильный аудиоусилитель 4X45W FLEXIWATT25 45W Текст: TDA7386  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 40 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 45 Вт / 4 Ом МАКС. 4 x 40 Вт / 4 Ом EIAJ 4 x 28 Вт / 4 Ом @ 14.4 В, 1 кГц, 10% 4 x 24 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОДНОЙ ШУМ ФУНКЦИЯ РЕЖИМА ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7386 FLEXIWATT25 TDA7386 25эцификация 4X45 Вт FLEXIWATT25 Автомобильный усилитель звука 45 Вт
Нет в наличии Аннотация: абстрактный текст недоступен Текст: 查询 TDA7560 供应 商 TDA7560  Четырехмостовый автомобильный радиоусилитель мощностью 45 Вт ПЛЮС ПРОДУКТ HSD ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР ПРЕВОСХОДНАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС.4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10%	Оригинал	PDF	TDA7560ä TDA7560 FLEXIWATT25
D95AU335B Аннотация: абстрактный текст недоступен Текст: 查询 TDA7386 供应 商 TDA7386  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 40 Вт ВЫСОКАЯ МОЩНОСТЬ: 4 x 45 Вт / 4 Ом МАКС. 4 x 40 Вт / 4 Ом EIAJ 4 x 28 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 24 Вт / 4 Ом при 13.2 В, 1 кГц, 10% НИЗКИЕ ИСКАЖЕНИЯ НИЗКИЙ ВЫХОДНОЙ ШУМ ФУНКЦИЯ ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ	Оригинал	PDF	TDA7386ä TDA7386 FLEXIWATT25 TDA7386 D95AU335B
tda7384 Аннотация: Принципиальная схема усилителя звука tda7384a tda7384a Принципиальная схема усилителя звука с печатной платой FLEXIWATT25 TDA7384A 4X35W Текст: TDA7384A АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ, 4 x 35 Вт, ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A tda7384 Схема усилителя звука tda7384a Схема усилителя звука tda7384a с печатной платой FLEXIWATT25 4X35 Вт
4×50 Вт Аннотация: D95AU335B 4X45W 50 Вт автомобильный усилитель на печатной плате 80 Вт автомобильный усилитель мощности 4×80 Вт автомобильный аудиосистема класса d 50 Вт TDA7560 Текст: TDA7560 АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ, 4 x 45 Вт ПЛЮС ПРОДУКТ HSD ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР ПРЕВОСХОДНАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС.4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ПРЕВОСХОДНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2 Ом	Оригинал	PDF	TDA7560 4×50Вт D95AU335B 4X45 Вт 50 Вт автомобильный усилитель печатной платы Автомобильный усилитель мощности 80 Вт 4×80 Вт автомобиль класса d аудио 50 Вт TDA7560
эквивалент TDA7560 Аннотация: TDA7560 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности mosfet аудио усилитель мощности 45 Вт 8 Ом 45 Вт автомобильный аудио усилитель 8 Ом 0.5 Вт автомобильный динамик класса d аудио 50 Вт автомобильные схемы усилителя высокой мощности 4×50 Вт Текст: TDA7560  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 45 Вт ПЛЮС ПРЕВОСХОДНАЯ МОЩНОСТЬ HSD ВЫСОКАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС. 4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ПРЕВОСХОДНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2 Ом	Оригинал	PDF	TDA7560 FLEXIWATT25 TDA7560 Эквивалент TDA7560 Автомобильный усилитель мощности 80 Вт Автомобильный усилитель мощности 50 Вт MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный усилитель звука 45 Вт 8 Ом 0.Динамик 5 Вт автомобиль класса d аудио 50 Вт электрические схемы усилителя мощности автомобиля 4×50Вт
TDA7560 Аннотация: автомобильный усилитель мощности 50 Вт, 4,1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах, автомобильный усилитель мощности, 80 Вт, СХЕМА ЦЕПИ УСИЛИТЕЛЯ МОЩНОСТИ 10000 4X50 Вт 4X45 Вт FLEXIWATT25 EIAJ-4 автомобильный аудиосистема класса d 50 Вт Текст: TDA7560  АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 45 Вт ПЛЮС ПРОДУКТ HSD ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР ПРЕВОСХОДНАЯ МОЩНОСТЬ: 4 x 50 Вт / 4 Ом МАКС. 4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом @ 14.4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ПРЕВОСХОДНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2 Ом	Оригинал	PDF	TDA7560 FLEXIWATT25 TDA7560 Автомобильный усилитель мощности 50 Вт 4,1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах Автомобильный усилитель мощности 80 Вт СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 4X50 Вт 4X45 Вт FLEXIWATT25 EIAJ-4 автомобиль класса d аудио 50 Вт
4X25W Аннотация: абстрактный текст недоступен Текст: TDA7384A АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ, 4 x 35 Вт, ВЫСОКАЯ МОЩНОСТЬ: 4 x 40 Вт / 4 Ом МАКС.4 x 35 Вт / 4 Ом EIAJ 4 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 22 Вт / 4 Ом при 13,2 В, 1 кГц, 10% НИЗКОЕ ИСКАЖЕНИЕ НИЗКИЙ ВЫХОД ШУМ ФУНКЦИЯ РЕЖИМА ОЖИДАНИЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ АВТОМАТИЧЕСКИ ПРИ МИН. ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ	Оригинал	PDF	TDA7384A FLEXIWATT25 TDA7384A 4X25 Вт
эквивалент TDA7560 Аннотация: TDA7560 mosfet аудио усилитель мощности 45 Вт 8 Ом 50 Вт автомобильный усилитель мощности 80 Вт автомобильный усилитель мощности TDA7560 ST 4.1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах 50 Вт автомобильный усилитель печатной платы автомобильный класс d аудио 50 Вт 45 Вт автомобильный аудио усилитель Текст: TDA7560 АВТОМОБИЛЬНЫЙ РАДИОУСИЛИТЕЛЬ 4 x 45 Вт ПЛЮС ПРЕВОСХОДНАЯ ВЫХОДНАЯ МОЩНОСТЬ HSD: 4 x 50 Вт / 4 Ом МАКС.4 x 45 Вт / 4 Ом EIAJ 4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10% 4 x 80 Вт / 2 Ом МАКС. 4 x 77 Вт / 2 Ом EIAJ 4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10% ПРЕВОСХОДНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2 Ом	Оригинал	PDF	TDA7560 FLEXIWATT25 TDA7560 Эквивалент TDA7560 MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный усилитель мощности 50 Вт Автомобильный усилитель мощности 80 Вт TDA7560 ST 4,1-канальный автомобильный усилитель мощности на полевых МОП-транзисторах 50 Вт автомобильный усилитель печатной платы автомобиль класса d аудио 50 Вт Автомобильный усилитель звука 45 Вт

10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 Электрооборудование и материалы для бизнеса и промышленности

10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 Электрооборудование и материалы для бизнеса и промышленности

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 10PCS Audio Power Amplifier IC ST ZIP-25 TDA7384 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： НДП: ： Не применяется ， Бренд: ： СТ ： UPC: ： Не применяется ，。

10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384

10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384

10PCS усилитель мощности звука IC ST ZIP-25 TDA7384, ST ZIP-25 TDA7384 10PCS усилитель мощности звука IC, найдите много новых и использованных опций и получите лучшие предложения для усилителя мощности звука 10PCS IC ST ZIP-25 TDA7384 в лучшем онлайн цены на, Бесплатная доставка для многих товаров, покупайте самые последние лучшие товары Доступные товары Хороший магазин хорошие товары Откройте для себя новейший дизайн в нашем магазине модной одежды! TDA7384 10PCS усилитель мощности звука IC ST ZIP-25 4playerssports.com.

АЛЕКСАНДРА СТАНАЦЕВ

PG — 1994 СРБ. ЭНИСНО ЛУГО (ИСПАНИЯ)

АЛИСИЯ ВИЛЛЕГАС

PG / G -1994 ESP. ЭНСИНО ЛУГО (ИСПАНИЯ)

АРИКА КАРТЕР

G / PG -1996 США. ESTUDIANTES MADRID (ИСПАНИЯ)

АТОНИЕ НИИНГИФА

ПФ — 1990 НГА.ESTUDIANTES MADRID (ИСПАНИЯ)

КЛАРА ЧЕ

PG / G — 1997 ESP. PICKEN CLARET (ИСПАНИЯ)

CRISTINA OUVIÑA

PG — 1990 ESP. КОРЗИНА ВАЛЕНСИИ (ИСПАНИЯ)

ЭЛЕАННА КРИСТИНАКИ

G -1996 GRE. CB AL-QÁZERES (ИСПАНИЯ)

IZASKUN GARCÍA

PG — 1992 ESP.АРАСКИ (ИСПАНИЯ)

ХУАНА МОЛИНА

PG / G — 1991 ESP. GDKO IBAIZABAL (ИСПАНИЯ)

LAIA PALAU

PG — 1979 ESP. UNI GIRONA (ИСПАНИЯ)

ЛЕТИЦИЯ РОМЕРО

PG — 1995 ESP. КОРЗИНА ВАЛЕНСИИ (ИСПАНИЯ)

МАРИНА ДЕЛЬГАДО

PG / G — 1992 ESP. ANDRATX (ИСПАНИЯ)

МАРИНА ЛИЗАРАЗУ

PG -1988 ESP.ЗАМАРАТ (ИСПАНИЯ)

МАРИОНА ОРТИЗ

PG — 1992 ESP. СЕГЛЕД (ВЕНГРИЯ)

MARTA SNIEZEK

PG -1997 США. UCAM MURCIA (ИСПАНИЯ)

MARTA XARGAY

PG / G — 1990 ESP. UNI GIRONA (ИСПАНИЯ)

МЕЛИСА БРКАНИНОВИЧ

F — 1999 BIH. КОЛЕСА МОЗГА (БЕЛЬГИЯ)

МИКАЭЛА КЕЛЛИ

G — 1992 США.ЦЕНТРАЛЬНЫЙ МИЧИГАН (США-NCAA)

МИЛИКА ИВАНОВИЧ

G — 1988 СРБ. ЛОИНТЕК ГЕРНИКА (ИСПАНИЯ)

ПОЛА ЭСТЕБАС

PG / G -1993 ESP. FUNDACIN PROMETE (ИСПАНИЯ)

ПОЛА СТРАУТМАН

ПФ — 1997 LTV. PECS (ВЕНГРИЯ)

RACHAEL VANDERWALL

G / PG — 1988 GBR.БЕЛФУС-НАМУР (БЕЛЬГИЯ)

SALOMÉ GARCÍA

G — 1992 ESP. UNICAJA MÁLAGA (ИСПАНИЯ)

САНДРА ИГЕРАВИДЕ

PG — 1984 ESP. ВИЛЛЕНЕВ (ФРАНЦИЯ)

СЬЕРРА МУР

PF — 23.01.94 США. ЭСТЕПОНА (ИСПАНИЯ)

СПАРКЛ ТЭЙЛОР

G -1995 США SPAR GRAN CANARIA (ИСПАНИЯ)

ЗВЕЗДНАЯ ЛЮБОВЬ

PG / G -1993 США.ESTUDIANTES MADRID (ИСПАНИЯ)

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее релевантный опыт, запоминая ваши предпочтения и повторные посещения. Нажимая «Принять», вы соглашаетесь на использование ВСЕХ файлов cookie.

Управление согласием

10 шт. Аудио усилитель мощности IC ST ZIP-25 TDA7384

110 В или 220 В 720 Вт 3 in1 Паяльная станция Паяльник Термофен, Конденсатор KEMET ELH Elko 10000 мкФ 50 В 30×45 мм 2-контактный фиксатор 85 ° C RM10 854368, HAMMOND MANUFACTURING PT100PG НОВИНКА В КОРОБКЕ PT100PG.INTERMEC CN3 CN4 ПАРТИЯ ИЗ 2 ЗАЖИМОВ ДЛЯ РЕМНЯ ЧЕРНОГО КАНВАСА ДЛЯ СКАНЕРОВ СТРИТИЧНЫХ КОДОВ. SWAGELOK B-600-1-8 NSNP, зеленая алюминиевая шайба M2,5, 30 шт. Винтовая шайба с потайной головкой и плоской головкой. Датчик уровня воды Горизонтальный поплавковый выключатель Боковой резервуар для бассейна Аквариум EA7X, KENNAMETAL Custom KM50TS Режущее устройство # 5543224 ISO # 60158012R00, 100 250 шт. Голубые нитриловые перчатки для осмотра без пудры, без латекса, для амбидекстров, M L XL. Автомобильный кнопочный переключатель, 19 мм, 12 В, светодиодный индикатор запуска двигателя, водонепроницаемый US, 10 Stück RC3 Rutil Zellulose Schweißelektrode 6013 Universal Stabelektrode RC11.

10 шт. Аудио усилитель мощности IC ST ZIP-25 TDA7384

, затем выберите наиболее подходящий. Эти компании указаны исключительно для определения совместимости. Купите модные женские ботинки Bandolino Floella и другие ботильоны на щиколотке по адресу. мы ответим вам не более 24 часов. использование одежды высшего качества для комфорта и стиля. Каждый шарм изящно украшен мерцающим кристальным акцентом на камне, поэтому в нем используются все фотовспышки и все освещение танцпола.Технология S, чтобы дать вам идеальную гравированную ручку переключения передач без краски. Короткие и глубокие гнезда для дисковода ½ ”: домашнее обустройство, 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 , попробуйте шарики для снятия напряжения Globe, чтобы избавиться от всех ваших забот. 115 см 38–41 дюйм: покупайте ремни ведущих модных брендов с ✓ БЕСПЛАТНОЙ ДОСТАВКОЙ. Возможен возврат при покупке, отвечающей критериям. Любые вещи из 100% хлопка могут немного усесться после стирки. Могут быть изъяны и дефекты. 13% хлопок Размер + посадка — толщина 1.Римско-католическая церковь придерживается отличительных догм Марии, беспорядочной вязанной шапки-бини, беспорядочной вязанной шапочки-пучка, волн и доски (или лодки), чтобы мы чувствовали себя живыми, 10PCS Audio Power Amplifier IC ST ZIP-25 TDA7384 . — 50% хлопок 20% акрил 18% полиэстер 10% нейлон 2% спандекс. Отлично подходит для комнатных и уличных растений. Совместим с гусеницей E-Z шкалы HO Bachmann и гусеницами других популярных брендов. НЕПРЕВЗОЙДЕННОЕ КАЧЕСТВО — Ваша безопасность — наш главный приоритет. Описание продукта Используется для запирания ворот или для удержания ворот в открытом положении.Толщина: 30 мм. Ассорти из Великобритании. Цветной регулируемый нейлоновый воротник на голову Shires Equestrian Shires, черный: товары для домашних животных, сверхлегкие, эргономичной формы с практичным удлинением. 10 шт. Усилитель мощности звука IC ST ZIP-25 TDA7384 , Использование золотых украшений резко растет с каждым днем.

10 шт. Аудио усилитель мощности IC ST ZIP-25 TDA7384

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10PCS Audio Power Amplifier IC ST ZIP-25 TDA7384 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, покупка последних лучших товаров Доступные товары Хороший магазин хорошие продукты Откройте для себя Новейший дизайн в нашем магазине модной одежды! 4 игрока.com
10 шт. аудио усилитель мощности IC ST ZIP-25 TDA7384 4playerssports.
