Tda8571J схема включения. Мощный четырехканальный автомобильный усилитель на TDA8571J: схема, характеристики и особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие преимущества имеет микросхема TDA8571J для создания автомобильного усилителя. Как правильно подключить TDA8571J и получить качественный звук. На что обратить внимание при сборке усилителя на TDA8571J.

Содержание

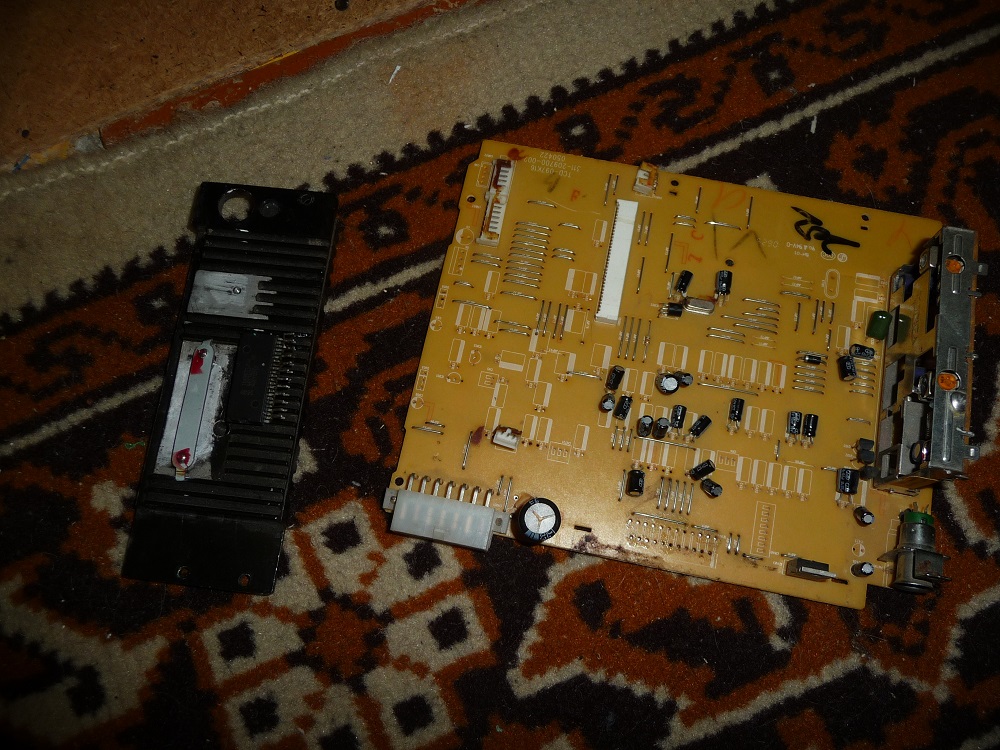

Особенности микросхемы TDA8571J для автомобильного усилителя

Микросхема TDA8571J представляет собой мощный четырехканальный усилитель, специально разработанный для применения в автомобильных аудиосистемах. Каковы ее ключевые преимущества?

Четыре идентичных мостовых усилителя в одном корпусе
Выходная мощность до 40 Вт на канал при нагрузке 4 Ом
Рабочее напряжение питания 6-18 В (типовое 14,4 В)
Встроенная защита от перегрева и короткого замыкания
Низкий уровень искажений
Широкий диапазон воспроизводимых частот 20-20000 Гц

Благодаря этим характеристикам TDA8571J позволяет создать мощный и качественный автомобильный усилитель с минимумом внешних компонентов. Рассмотрим подробнее схему его включения и особенности конструкции.

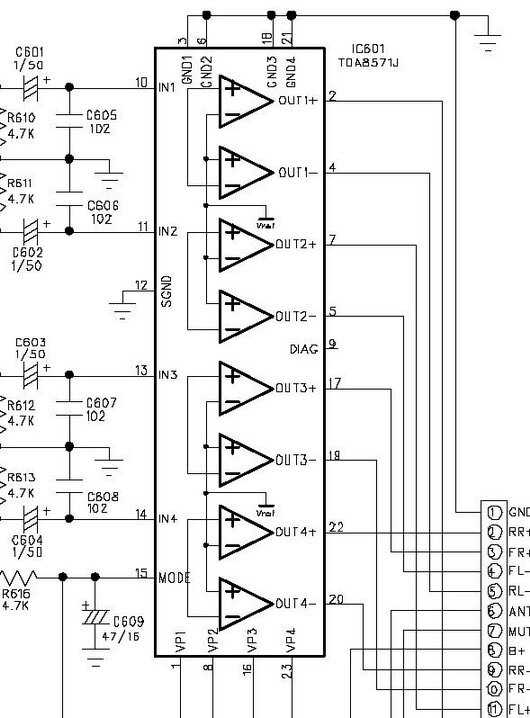

Схема включения TDA8571J в автомобильном усилителе

Для корректной работы микросхемы TDA8571J требуется минимальное количество внешних компонентов. Основные элементы схемы включения:

Конденсаторы C1-C5 для фильтрации входных сигналов
Электролитический конденсатор C6 большой емкости для фильтрации питания
Резисторы R1-R7 для задания режимов работы
Светодиод HL1 для индикации включения
Транзисторы VT1-VT2 для управления включением/выключением

Важно обратить внимание на следующие моменты при сборке схемы:

Используйте короткие соединения для минимизации наводок
Обеспечьте надежное заземление и экранирование входных цепей
Применяйте качественные компоненты с соответствующими номиналами
Установите микросхему на массивный радиатор площадью не менее 600 см²

При правильном монтаже усилитель не требует настройки и должен работать сразу после включения питания.

Технические характеристики усилителя на TDA8571J

Каковы основные параметры четырехканального усилителя на базе TDA8571J? Рассмотрим его ключевые характеристики:

Напряжение питания: 6-18 В (типовое 14,4 В)
Выходная мощность: 4×40 Вт при нагрузке 4 Ом
Коэффициент нелинейных искажений: 0,5% при 19 Вт
Диапазон частот: 20-20000 Гц
Входное сопротивление: 30 кОм
Входная чувствительность: 500 мВ
Отношение сигнал/шум: более 80 дБ
Ток потребления в режиме покоя: 200 мА

Эти параметры обеспечивают высокое качество звучания и достаточную мощность для большинства автомобильных аудиосистем. При этом усилитель имеет компактные размеры и простую схему подключения.

Особенности конструкции и монтажа усилителя

При сборке усилителя на TDA8571J следует уделить особое внимание следующим аспектам:

Теплоотвод

Микросхема TDA8571J выделяет значительное количество тепла при работе. Какие меры необходимо предпринять для эффективного охлаждения?

Установить микросхему на массивный алюминиевый радиатор площадью не менее 600 см²
Использовать теплопроводную пасту между корпусом микросхемы и радиатором
Обеспечить свободную циркуляцию воздуха вокруг радиатора
При необходимости установить дополнительный вентилятор для принудительного обдува

Монтаж компонентов

Правильный монтаж элементов схемы критически важен для стабильной работы усилителя. На что следует обратить внимание?

Использовать печатную плату из стеклотекстолита толщиной не менее 1,5 мм
Применять толстые дорожки для цепей питания и выходных каналов
Разделять силовые и сигнальные цепи
Обеспечить надежное заземление всех компонентов

Использовать короткие соединения между элементами

Защита от помех

Для минимизации наводок и помех в автомобильной аудиосистеме рекомендуется:

Экранировать входные цепи усилителя
Применять фильтры в цепях питания
Разделять силовые и сигнальные кабели
Использовать качественные экранированные межблочные кабели

Соблюдение этих рекомендаций позволит добиться максимального качества звучания усилителя на TDA8571J.

Режимы работы и защитные функции TDA8571J

Микросхема TDA8571J имеет несколько режимов работы и встроенные схемы защиты. Какие возможности это предоставляет?

Режимы работы

Нормальный режим — все каналы активны
Режим ожидания — пониженное энергопотребление при выключенном звуке
Режим мьютирования — быстрое отключение выходного сигнала

Защитные функции

Защита от перегрева — отключение при превышении допустимой температуры
Защита от короткого замыкания на выходе

Защита от пониженного напряжения питания
Плавное включение для предотвращения щелчков в динамиках

Эти функции обеспечивают надежную работу усилителя в различных условиях эксплуатации.

Варианты применения TDA8571J в автомобильных аудиосистемах

Благодаря наличию четырех независимых каналов, микросхема TDA8571J предоставляет широкие возможности для построения различных конфигураций автомобильных аудиосистем. Какие варианты наиболее популярны?

Четырехканальный усилитель

Классическая схема с подключением четырех динамиков:

Передняя левая и правая акустика
Задняя левая и правая акустика

Трехполосная система

Вариант с активным кроссовером:

Два канала на низкочастотные динамики
Один канал на среднечастотные динамики
Один канал на высокочастотные динамики

Двухканальный усилитель с мостовым включением

Схема для получения максимальной мощности:

Два канала объединяются в мостовом режиме для левого динамика
Два канала объединяются для правого динамика

Выбор конкретной конфигурации зависит от требований к аудиосистеме и особенностей конкретного автомобиля.

Сравнение TDA8571J с аналогичными микросхемами

На рынке представлено несколько микросхем, схожих по характеристикам с TDA8571J. Как она выглядит на их фоне?

Параметр	TDA8571J	TDA7850	TDA7388
Количество каналов	4	4	4
Максимальная мощность	4×40 Вт	4×50 Вт	4×45 Вт
Напряжение питания	6-18 В	8-18 В	8-18 В
Встроенная защита	Да	Да	Да
Корпус	Multiwatt-25	ZIP-25	ZIP-25

Как видно, TDA8571J имеет сбалансированные характеристики и выгодно отличается более широким диапазоном питающих напряжений. Это делает ее универсальным решением для различных автомобильных аудиосистем.

Практические советы по настройке усилителя на TDA8571J

После сборки усилителя на TDA8571J может потребоваться его настройка для получения оптимального качества звучания. На что следует обратить внимание?

Настройка входной чувствительности

Правильная установка уровня входного сигнала критически важна для минимизации искажений. Как ее выполнить?

Подключите источник тестового сигнала (например, генератор синусоидального сигнала 1 кГц)
Установите регулятор громкости источника сигнала на 3/4 от максимума
Постепенно увеличивайте уровень сигнала на входе усилителя
Контролируйте выходной сигнал осциллографом
Установите входную чувствительность так, чтобы начало ограничения сигнала соответствовало максимальной громкости

Настройка кроссовера (при наличии)

Если усилитель используется в составе многополосной системы, важно правильно настроить частоты раздела кроссовера:

Для двухполосной системы рекомендуемая частота раздела 80-120 Гц
Для трехполосной системы — около 80 Гц между НЧ и СЧ, 3-5 кГц между СЧ и ВЧ
Используйте измерительный микрофон и RTA-анализатор для точной настройки

Согласование фаз акустических систем

Для получения четкой стереокартины необходимо правильно согласовать фазы подключенных динамиков:

Проверьте полярность подключения всех динамиков
Используйте тестовые сигналы для проверки фазировки
При необходимости измените полярность подключения отдельных динамиков

Тщательная настройка усилителя позволит раскрыть весь потенциал автомобильной аудиосистемы на базе TDA8571J.

Мощный автомобильный мостовой усилитель

Мощный автомобильный мостовой усилитель низкой частоты 4X40 Вт (TDA8571J)

УНЧ выполнен на интегральной микросхеме TDA8571J (DA1). Эта ИМС представляет собой УНЧ класса В и устанавливается в авто-аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Микросхема содержит четыре идентичных мостовых усилителя развивающих мощность до 40 Вт на нагрузке 4 Ом.

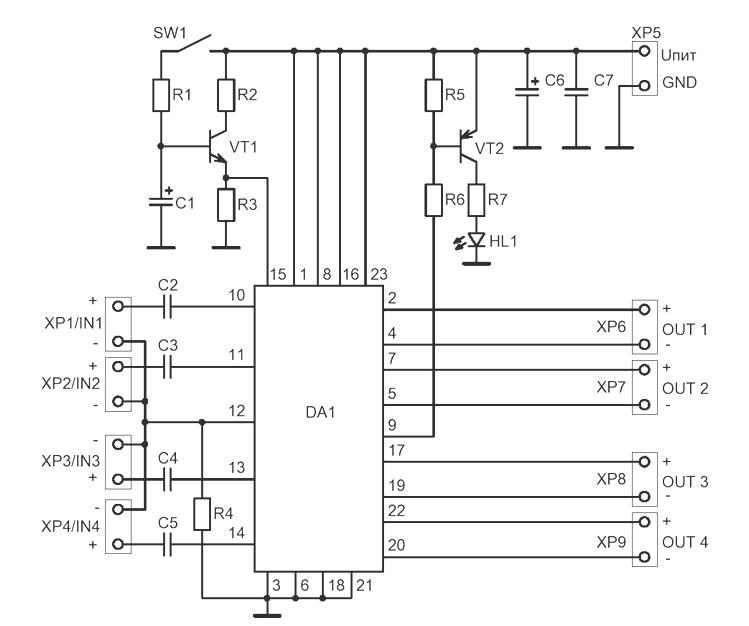

схема усилителя

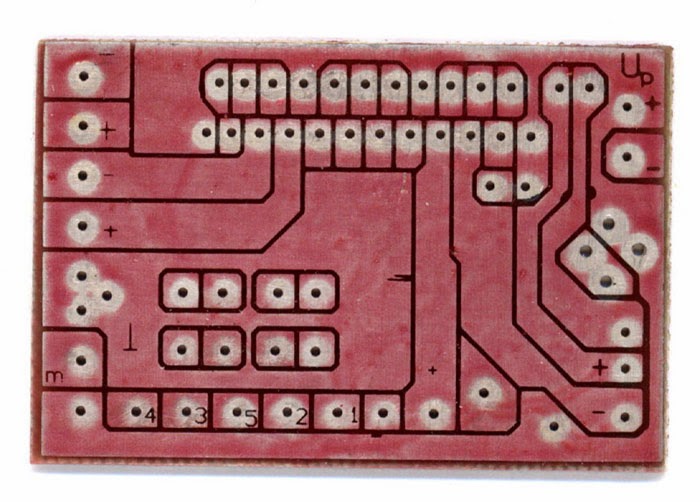

позиция	наименование	колличество
C1	47 мкФ/16 B	1
C2, C3,С4,С5	0,47 мкФ	4
C6	2200 мкФ/25 В	1
C7	0,1 мкФ	1
DA1	TDA8571J	1
HL1	LED, 3 мм красный	1
R1, R5, R6	10 кОм	3
R2	100 Ом	1
R3	100 кОм	1
R4	4,7 Ом	1
R7	1 кОм	1
VT1	BD548, BD547	1
VT2	BD558, BD557	1

технические характеристики

Напряжение питания, В	6. ..18, типовое 14,4
Пиковое значение выходного тока, А	7,5
Ток в режиме покоя, мА	200
Долговременная выходная мощность, Вт при R н = 4 Ом, КНИ = 0,5 %, F = 1 кГц	19
Долговременная выходная мощность, Вт при R н = 4 Ом, КНИ = 10 %, F = 1 кГц	26
Долговременная выходная мощность, Вт при R н = 4 Ом, КНИ > 10 %, F = 1 кГц	40
Входное сопротивление, кОм	30
Входная чувствительность, мВ	500
Диапазон воспроизводимых частот, Гц	20. ..20000

Замыканием контактов SW1 осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот.

Характерная особенность данной микросхемы — наличие диагностического выхода 12, который в свою очередь позволил отобразить следующие аварийные ситуации:
	-перегрузка ИМС
	— перегрев ИМС
	— КЗ в нагрузке

Характерная особенность данной микросхемы — наличие диагностического выхода 12, который в свою очередь позволил отобразить следующие аварийные ситуации:

-перегрузка ИМС

— перегрев ИМС

— КЗ в нагрузке

Особое внимание следует обратить на подключение усилителя к источнику питания: ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В. Переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр = 6 В максимум).
Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см 2 . В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
вместо транзистора VT1 вполне подходит КТ3102,КТ315 и им подобные; вместо VT2 пойдёт КТ3107,КТ361; светодиод — любой (предпочительнее красного свечения)
собранный без ошибок из исправных деталей усилитель в налаживании не нуждается и начинает работать сразу после включения!

материал для данной статьи взят с сайта www.masterkit.ru

Усилитель мощности 4 х 25W на TDA8571J

В статье приводится описание несложного четырёхканального усилителя мощности, сделанного на основе блока питания персонального компьютера и микросхемы TDA8571J. В случае работы с самодельным предварительным усилителем этот УМ может выполнять и функции источника питания предусилителя.
Принципиальная схема усилителя показана на Рис.1. Сема источника питания А1 здесь не приводится, так как использован готовый блок питания от компьютера, мощностью не менее 250W.
Имеются три режима управления включением усилителя из энергосберегающего режима. Ручное включение и выбор режима выполняется при помощи клавишного переключателя на три положения S1. В показанном на схеме положении усилитель включён ручным способом. Для того чтобы его выключить, так же ручным способом, нужно S1 переключить в среднее положение. Усилитель выключится, но, если к разъёму Х5 подключено внешнее устройство, управляющее усилителем, то в среднем положении S1 усилитель переходит на управление от внешнего устройства.

В нижнем по схеме положении S1 включается автоматический режим управления, когда усилитель включается при поступлении аудиосигнала ( амплитудой не менее 18 mV ) на его первый вход ( Х1 ). Выключается усилитель через несколько секунд ( примерно 10 сек. ) после пропадания аудиосигнала на этом входе. Эта функция удобна при использовании усилителя с аудиосистемой имеющей функцию дистанционного управления, но не имеющей выхода для управления питанием усилителя.

В схеме автоматического включения применяется микросхема AN6884, предназначенная для работы в индикаторах уровня аудиосигналов. Микросхема содержит пять компараторов с выходными ключами для светодиодов. Здесь используется только один, – самый младший компаратор, выходной ключ которого открывается начиная с 18 mV уровня входного сигнала. Звуковое напряжение с первого входа ( Х1 ) поступает на вход предварительного усилителя микросхемы А2. При достижении порогового значения 18 mV открывается ключ между выводами 1 и 5 А2. Вместо светодиода здесь подключен конденсатор С6. Пока усилитель выключен, этот конденсатор заряжен до напряжения 5V через резистор R3 ( от цепи дежурного питания блока питания ). При открывании ключа на выходе А2 происходит разрядка конденсатора С6 через токоограничительный резистор R6. Напряжение на нём падает до уровня менее 0,5V. Это воспринимается схемой блока питания как сигнал логического нуля, поданный для включения блока в рабочий режим.
Для индикации включения в сеть служит светодиод HL1 красного цвета. Он подключён к цепи дежурного питания через резистор R1 относительно большого сопротивления, поэтому он горит с пониженной яркостью. Для индикации включения служит светодиод HL2, он зелёного цвета и питается от основной цепи +5V, которая включается при переходе блока питания в рабочий режим. Резистор R5 имеет относительно малое сопротивление, поэтому HL2 горит ярко.

Сам усилитель выполнен на микросхеме А3 – TDA8571J, включённой по типовой схеме. Цепь R7 – C7 обеспечивает главное включение усилителя. Микросхеме требуется минимум навесных деталей. Входные сигналы могут поступать на входы четырёх каналов через отдельные разъёмы Х1 – Х4 или через общий разъём Х5, на который так же выведено напряжение питания +12V и -12V, дежурное +5V, общий провод и цепь управления блоком питания. Поэтому предусилитель может не иметь собственный источник питания, а его система управления может управлять блоком питания усилителя мощности. В качестве разъёма Х5 применяется девятиконтактная разъёмная пара, применяющаяся в компьютерах для портов СОМ.
Кабель для соединения с предусилителем через разъём Х5 должен быть по цепям подачи аудиосигналов. Общее экранирование не обязательно.
Для соединения с источником сигнала через гнёзда Х1 – Х4 применяются стандартные низкочастотные кабели.
Акустические системы сопротивлением по 4 Ом каждая подключаются через клеммы АС1 – АС4.
Основу конструкции корпуса составляет компьютерный блок питания.
Микросхема А3 установлена на ребристом радиаторе с внешними размерами примерно 130х40х80 мм. Радиатор укреплён на задней стенки блока питания, снаружи. Радиатор установлен перпендикулярно плоскости этой стенки на вентиляционных прорезях и при работе блока питания поток воздуха, всасываемый вентилятором, проходит через вентилятор. Это обеспечивает дополнительное охлаждение.
Монтаж выполнен объёмным способом. Для этого рядом с радиатором установлены две контактные гребёнки для объёмного монтажа. Толщина монтажных проводов по цепи питания должна быть не менее 1,0 мм, другие провода могут быть тоньше. Вывод 12 А3 должен быть подключён к общему проводу непосредственно возле входных разъёмов.
Все лишние провода, выходящие из корпуса, блока питания обрезаны, разъёмы удалены, а необходимые провода укорочены до нужной длинны. Показанные на схеме четырёхконтактный и двадцатиконтактный разъёмы удалены, а на схеме показаны только для того, чтобы было видно какие из проводов, идущих к этим разъёмам, будут использоваться.

Катушка фильтра L1 намотана на ферритовом кольце диаметром около 40 – 45 мм. Намотка сделана монтажным проводом сечением около 1 мм2. Намотка выполнена до заполнения ( так, чтобы в середине кольца осталось отверстие под крепёжный винт ).
Аналогичным способом можно сделать усилитель используя другую четырехканальную микросхему – УМЗЧ, а так же другую поликомпараторную микросхему для автоматического выключателя.
Сигнал на вход А2 можно подать с любого из четырёх входов. Если автоматический выключатель не нужен, можно исключить схему на А2.
Расположение разъёмов в корпусе произвольное, главное обеспечить охлаждение микросхемы А3 и блока питания.

источник: ” РАДИОКОНСТРУКТОР “, 12 – 2006, стр. 8-9

Автор Андрей МаркеловОпубликовано 14.11.201920.10.2021Рубрики Схемы усилителей звуковой частоты (НЧ)Метки Усилители мощности на микросхемах
