Что такое ТДКС и для чего он нужен в телевизоре. Как устроен и работает строчный трансформатор. Какие бывают неисправности ТДКС и как их диагностировать. На что обратить внимание при замене ТДКС.

Содержание

Что такое ТДКС и его назначение в телевизоре

ТДКС (трансформатор диодно-каскадный строчный) — это важнейший элемент строчной развертки телевизора. Его основные функции:

  • Формирование высокого напряжения (до 25-30 кВ) для питания анода кинескопа
  • Генерация напряжений для питания различных узлов телевизора (кадровой развертки, видеоусилителя и др.)
  • Согласование выходного каскада строчной развертки с отклоняющей системой кинескопа

ТДКС преобразует импульсы тока строчной частоты (15625 Гц) в высоковольтные импульсы, которые затем выпрямляются для получения постоянного высокого напряжения. Без ТДКС невозможна нормальная работа кинескопа и формирование изображения на экране телевизора.

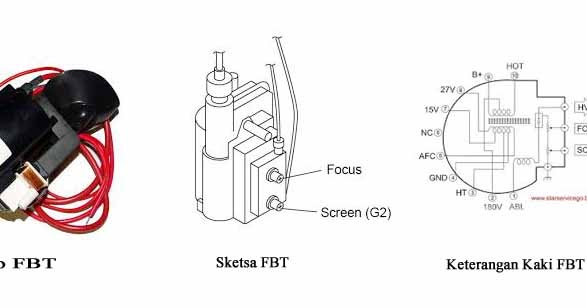

Устройство и принцип работы строчного трансформатора

Строчный трансформатор представляет собой импульсный трансформатор с ферритовым сердечником. Его основные элементы:


  • Первичная обмотка — подключается к выходному каскаду строчной развертки
  • Вторичная высоковольтная обмотка — для генерации высокого напряжения
  • Дополнительные вторичные обмотки — для формирования питающих напряжений
  • Ферритовый сердечник специальной формы
  • Высоковольтный выпрямитель (умножитель напряжения)

Принцип работы ТДКС основан на явлении электромагнитной индукции. При прохождении импульсного тока через первичную обмотку во вторичных обмотках индуцируются импульсы высокого напряжения. Затем они выпрямляются и фильтруются для получения постоянного высокого напряжения.

Основные параметры и характеристики ТДКС

Ключевые параметры строчных трансформаторов:

  • Выходное высокое напряжение — обычно 25-30 кВ
  • Максимальный ток луча кинескопа — до 1-1,5 мА
  • Напряжения вторичных обмоток — от 5В до 200В
  • Рабочая частота — 15625 Гц (для PAL/SECAM)
  • Индуктивность первичной обмотки — единицы мГн
  • Коэффициент трансформации — несколько тысяч

Важными характеристиками также являются: габариты, способ крепления, расположение и назначение выводов. При замене ТДКС необходимо точное соответствие этих параметров оригиналу.


Типовые неисправности ТДКС и их проявления

Наиболее распространенные дефекты строчных трансформаторов:

  • Обрыв первичной обмотки — отсутствие высокого напряжения и растра
  • Межвитковое замыкание во вторичных обмотках — искажение геометрии растра
  • Пробой высоковольтного выпрямителя — периодическое пропадание изображения
  • Нарушение изоляции — треск, искрение, запах гари
  • Выход из строя стабилитронов — нестабильное изображение

При возникновении подобных симптомов в первую очередь следует проверить исправность ТДКС. Своевременная диагностика позволит избежать выхода из строя других узлов телевизора.

Методы диагностики неисправностей ТДКС

Для проверки строчного трансформатора применяются следующие методы:

  1. Визуальный осмотр на предмет механических повреждений, следов перегрева
  2. Проверка сопротивления и целостности обмоток омметром
  3. Измерение высокого напряжения специальным пробником
  4. Проверка формы импульсов на выводах ТДКС осциллографом
  5. Тестирование с помощью специальных приборов (например, ТДКС-тестера)

Важно соблюдать меры безопасности при работе с высоким напряжением. Диагностику рекомендуется проводить только опытным специалистам.


Особенности замены ТДКС в телевизорах

При необходимости замены строчного трансформатора следует учитывать:

  • Точное соответствие электрических параметров и габаритов
  • Совместимость по способу крепления и расположению выводов
  • Желательно использовать оригинальные ТДКС от производителя телевизора
  • При установке аналога может потребоваться настройка
  • Необходимо соблюдать технологию монтажа (качественная пайка, изоляция)

Неправильный подбор или некачественная установка ТДКС могут привести к выходу из строя других компонентов телевизора. Поэтому замену рекомендуется доверять квалифицированным мастерам.

Современные тенденции в конструкции ТДКС

В современных телевизорах наблюдаются следующие тенденции в области строчных трансформаторов:

  • Уменьшение габаритов и веса за счет применения новых материалов
  • Повышение КПД и снижение тепловыделения
  • Интеграция с другими узлами (например, с модулем кадровой развертки)
  • Применение SMD-компонентов в конструкции
  • Использование специализированных ИМС для управления ТДКС

Эти усовершенствования позволяют повысить надежность и уменьшить энергопотребление телевизоров. Однако они также усложняют ремонт и замену ТДКС в случае неисправности.



Тдкс 8 схема

Описание работы выходного каскада строчной развертки. О создания тока в строчных отклоняющих катушках ОС, необходимого для горизонтальной развертки электронного луча в кинескопе;. На рис. Приведем краткое описание его работы. На коллектор Т1 поступает напряжение питания через первичную обмотку Тр1.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • ТДКС — распиновка, ремонт, прочее
  • распиновка ТДКС-8 circuit
  • ТДКС — аналоги, распиновка, ремонт.
  • Трансформатор тдкс 8 схема
  • Новые схемы 17
  • «СТРОЧНИК» К МОНИТОРУ
  • Чем можно заменить ТДКС-8 Решено
  • Что такое ТДКС
  • Рекомендации по замене ТДКС отечественных телевизоров
  • Чем можно заменить ТДКС-8 Решено

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Тдкс и разные транзисторы + пробой умножителя.

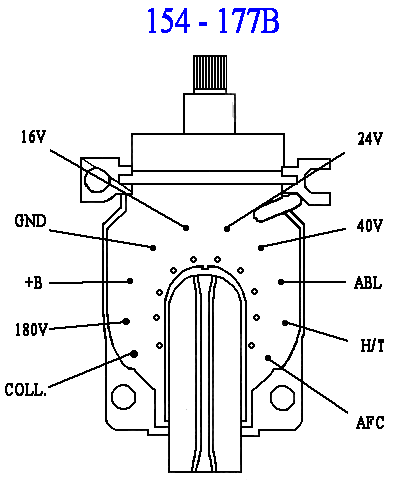

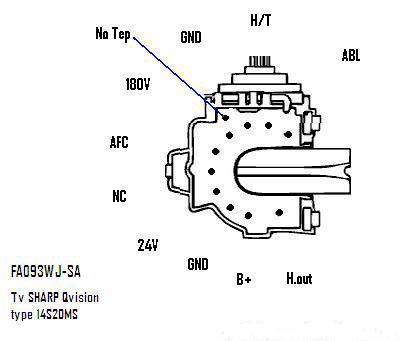

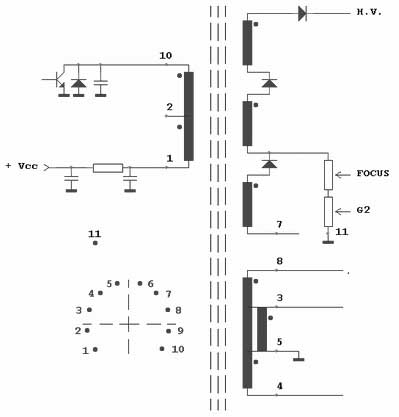

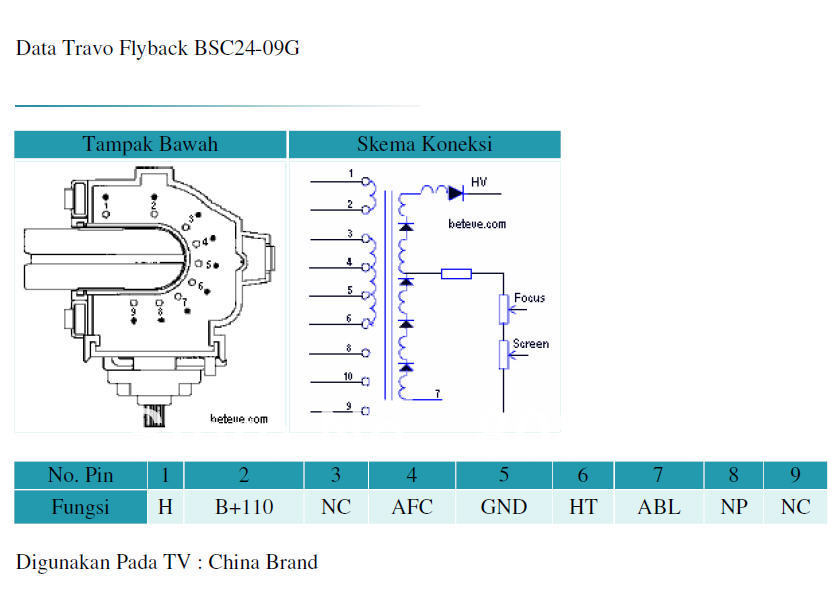

ТДКС — распиновка, ремонт, прочее


Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения. Для полноценно использования нашего сайта, пожалуйста, включите JavaScript в своем браузере. ТДКС — распиновка, ремонт, прочее. Автор темы papik Дата начала 14 Май Jovani Команда форума. Регист 26 Июл Сообщения 1. Sem Участник. Регист 14 Мар Сообщения Предлагаю всеобщему вниманию список трансформаторов производсва HRDiemen, которые являются абсолютными аналогами.

Список не полный, вероятно там есть аналогов ещё очень много. Покопаюсь и дополню. Поэтому через пару недель приходится идти на повторный вызов после замены FBT для ремонта кадровой развертки как правило «летит» в тартарары TDA-ка. Например намотать на сердечник строчника около 10 витков провода МГТФ и включить последовательно противофазно с обмоткой для питания кадровой развертки.

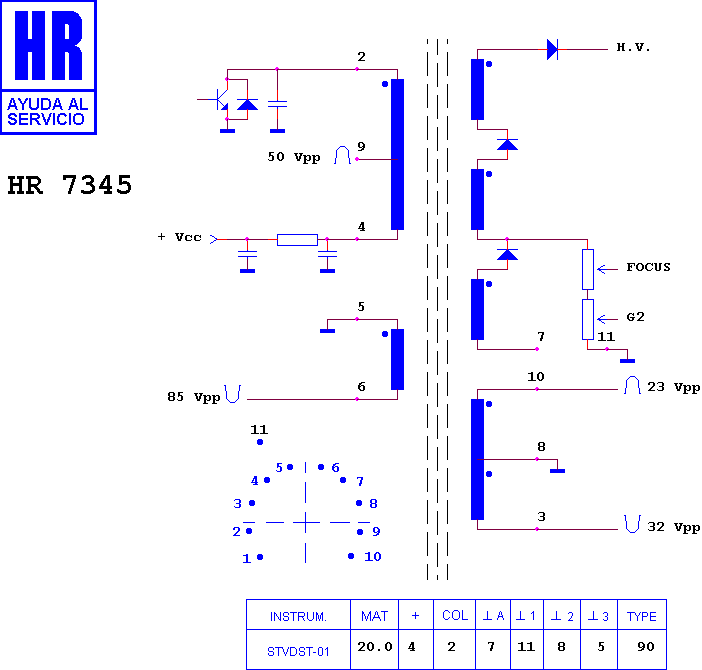

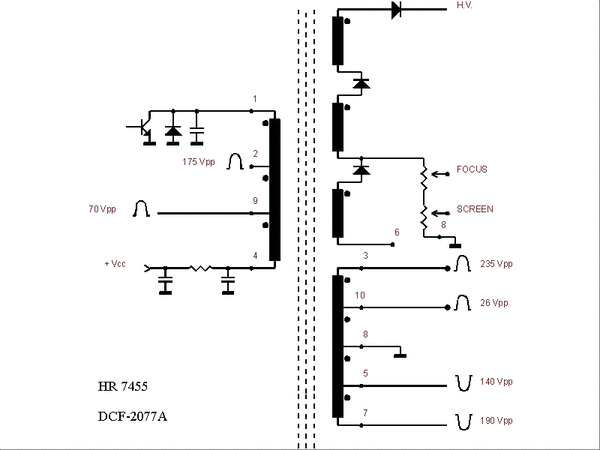

Справочник китайских FBT Таблица справочных данных цоколевка, соеденение обмоток, эл. Сконвертировано с китайской документации, поэтому, китайский шрифт убран, дабы не возникали дополнительные, стандартные вопросы, типа «Аcrobat ругается, что делать??? Siedler Участник. Регист 29 Июн Сообщения Флайбек по модели. ФАРТ Команда форума. Регист 6 Ноя Сообщения 8. Если китайцы подделывают РЕТ-ы, то это больше проблема тех, кто их покупает. К тому же «его же» уже не выпускают и внешне они оригинал и «китаёза» очень отличаются.

KRAB Команда форума. Регист 16 Мар Сообщения Был момент надо было 3 ногу изолировать, а теперь надо проверять существующие обмотки. Совпадает только 6 ножка! Регист 1 Июл Сообщения KRAB , дополнение к двум последним рисункам, очень знакомым.

Yuritsh Участник. Регист 3 Май Сообщения Регист 4 Авг Сообщения Назначение выводов, обмоток, и тд. Можно сказать — из «первых рук». На этот раз, переводить не стал, вроде должно быть все понятно Вот ещё кое-что:. Документ несколько старенький — г, и на китайском языке, но возможно будет полезен, так как понятен даже не знающим языка. ZSN Участник. Регист 14 Ноя Сообщения Строчные трансформаторы Koenig Аналоги, цены, распиновка на немецком. VadVN Участник. Регист 16 Май Сообщения Немного, но может кому пригодится.

Вам необходимо войти или зарегистрироваться, чтобы здесь отвечать.


распиновка ТДКС-8 circuit

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Перерыл инет — не нашел. Самого шасси в наличии нет. На руках только сам FBT. Всем заранее спасибо! Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно.

Монитор Электроника МС вышел из строя ТДКСИз-за древности выпуска монитора(made in UssR) ТДСК-8 нигде найти не.

ТДКС — аналоги, распиновка, ремонт.

Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел. Основы спутникового телевидения перейти в раздел. Каталог схем перейти в раздел. Литература перейти в раздел. Статьи перейти в раздел. Схемы телевизоров перейти в раздел. Файловое хранилище перейти в раздел. Доска объявлений перейти в раздел.

Трансформатор тдкс 8 схема

При ремонте телевизоров мастера часто сталкиваются с проблемой замены трансформаторов диодно-каскадных строчных ТДКС особенно когда нет в наличии оригинального типа. В предлагаемой статье даются рекомендации по замене и подбору аналогов ТДКС. Также не допускается замена ТДКС, если новый рассчитан на работу с кинескопами меньших размеров по диагонали, но не наоборот. При подготовке замены ТДКС убедитесь в соответствии механического крепежа на шасси телевизора при необходимости следует доработать основную плату телевизора. В таблице приводится взаимозаменяемость некоторых типов ТДКС, используемых в отечественных телевизорах.

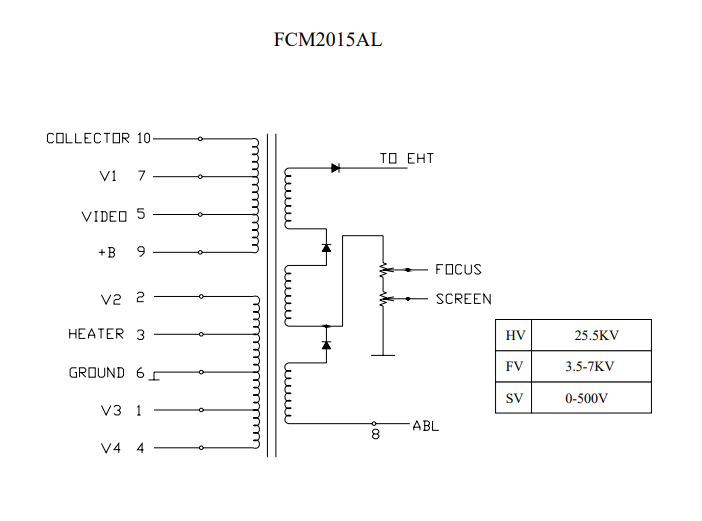

Строчные трансформаторы зарубежных телевизоров, строчники, строчные трансформаторы, схема строчника, распиновка строчного трансформатора. Современное телевидение является огромным источником информации для человека.

Новые схемы 17

Будем ремонтировать или пусть работает? Я Серёга , тебя сложно понять. Думаешь, что если один и тот же вопрос задать три раза Цена их хороша, потому что он и есть импортный ТДКС! Или ты хочешь и можешь что-то изменить? Не нужно заезжать так издалека.

«СТРОЧНИК» К МОНИТОРУ

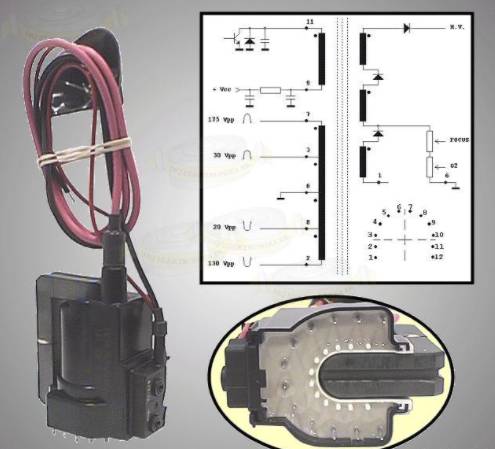

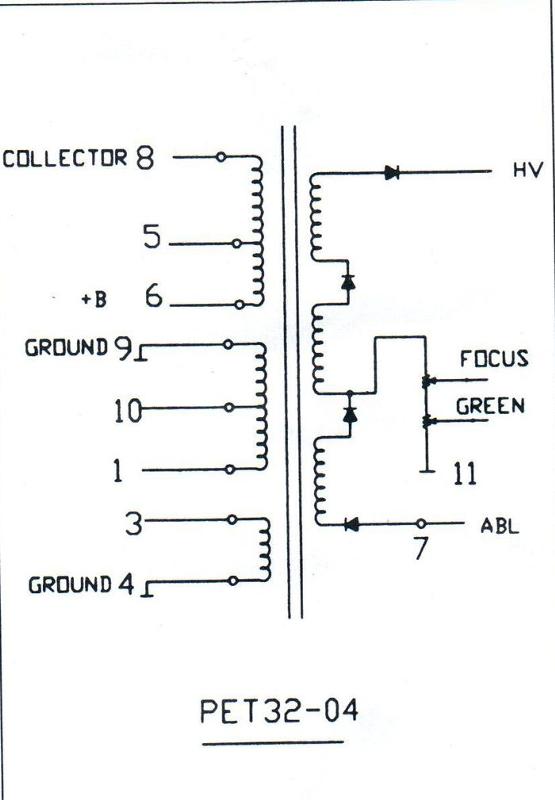

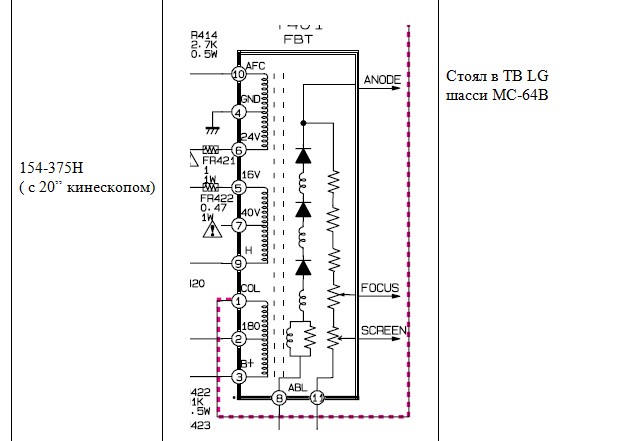

By LiVan , February 25, in Систематизированная полезная информация. TDKS доработки, поиск аналогов , проверка тдкc. Приведенные ниже ТДКС, схема их включения и напряжения, сняты с реальных ТВ, и возможно отличаются от справочных данных. Рекомендации по замене ТДКС отечественных телевизоров При ремонте телевизоров мастера часто сталкиваются с проблемой замены трансформаторов диодно-каскадных строчных ТДКС особенно когда нет в наличии оригинального типа. В предлагаемой статье даются рекомендации по замене и подбору аналогов ТДКС. Замена ТДКС другим типом возможна при соблюде нии следующих условий: выходные напряжения и токи нового трансформатора должны соответствовать оригинальному высокое, накала, фокусирующее, ускоряющее и др ; новый трансформатор должен быть рассчитан на такое же входное питающее напряжение напряжение первичной обмотки ; рассеиваемая мощность нового трансформатора должна быть не менее той, на которую рассчитан оригинал. Также не допускается замена ТДКС , если новый рассчитан на работу с кинескопами меньших размеров по диагонали, но не наоборот. Примечание: 1.

ТДКС для кинескопа телевизора и другие радиолюбительские фото Схема 8. Соединения указателей поворота и аварийной сигнализации: 1.

Чем можно заменить ТДКС-8 Решено

Замена строчного трансформатора в телемониторе МС с кинескопом 31ЛК — это, разумеется, не капитальный ремонт. Потому и замену стоит подыскивать более достойную. Таковой является, как свидетельствуют сравнительные данные см.

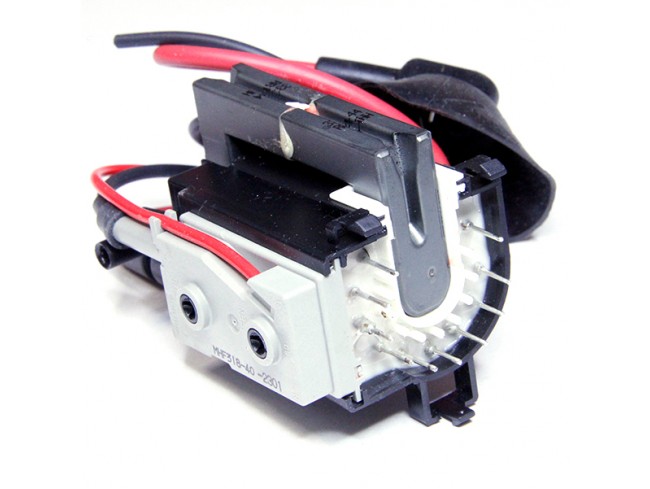

Что такое ТДКС

ВИДЕО ПО ТЕМЕ: Вся сила ТДКС

Схемы и Чертежи Тип, состав и характеристики окон, стен. Проявив способности к изобретательству, Токуджи придумал новый тип пряжки для ремней западного образца. Трансформатор тдкс 8 схема Скачать Трансформатор тдкс 8 схема. По вашему запросу найдено чертеж юбка спереди короткая сзади длинная Характеристика ламп накаливания и люминесцентных ламп.

При ремонте телевизоров мастера часто сталкиваются с проблемой замены трансформаторов диодно-каскадных строчных ТДКС особенно когда нет в наличии оригинального типа. В предлагаемой статье даются рекомендации по замене и подбору аналогов ТДКС.

Рекомендации по замене ТДКС отечественных телевизоров

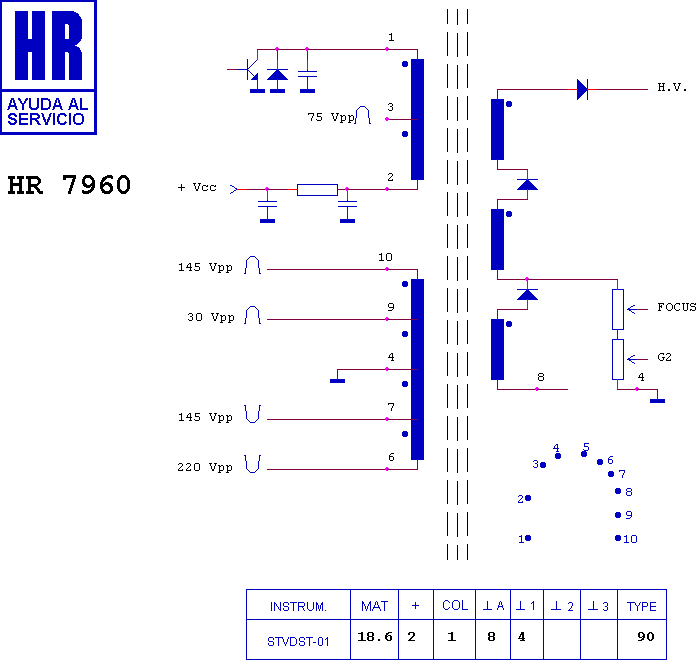

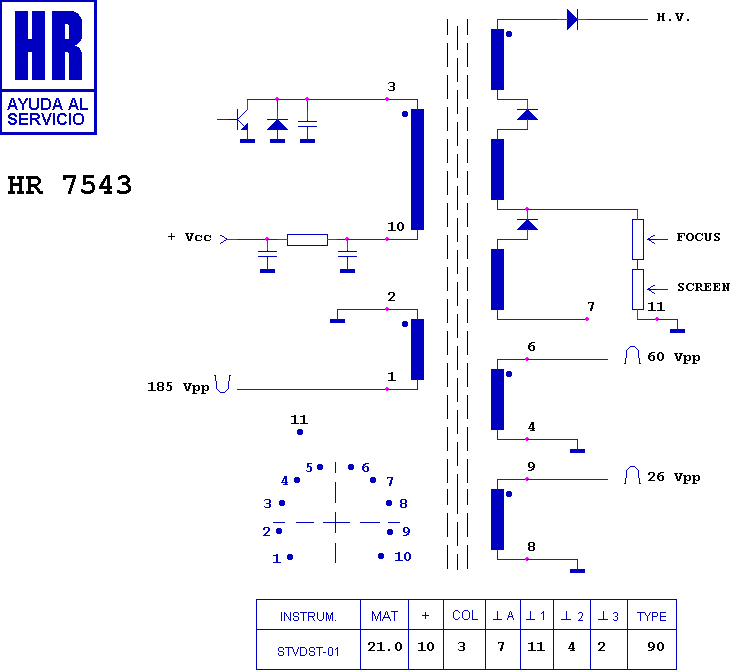

Предлагаю всеобщему вниманию список трансформаторов производсва HRDiemen, которые являются абсолютными аналогами. Список не полный, вероятно там есть аналогов ещё очень много. Покопаюсь и дополню. Аналоги испанцев и наоборот. Как скачать картинку с распиновкой транса с HRdiemeh, если с трафиком проблема? Транс типа BSH8-N

Чем можно заменить ТДКС-8 Решено

Загрузок: Можно ли чем нибудь отечественным заменить строчные трансформаторы в этих телевизирах? Транс типа BSH8-N Дядя в этом строчнике нет множителя так как нет там схемы умножения!.


Какое напряжение и ток с тдкс телевизора. Тестирование строчной развертки при малом напряжении питания

У кого так не было, меняешь сгоревший строчный транзистор, телевизор включается, растр нормальный через минуту снова горит
строчный транзистор, и замерять ничего не успеваешь.

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:

  1. Не завышено ли напряжение питания строчной развертки НОТ.
  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.
  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.
  4. Брак транзистора.

Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.
Строчная развертка телевизора POLAR 51CTV-4029


К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

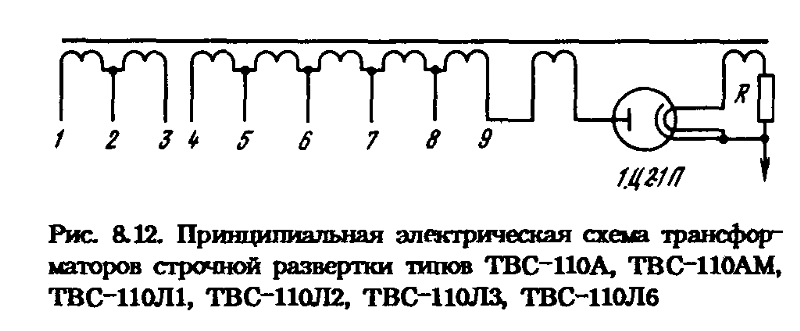

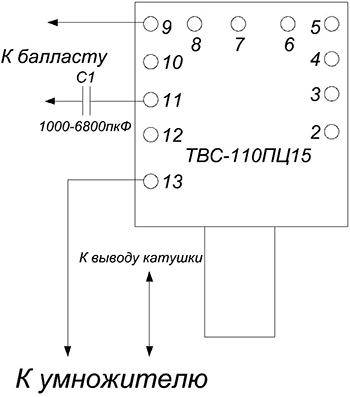

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).

Сложности, возникающие при поиске неисправностей в телевизоре, особенно в блоке строчной развертки, знакомы многим радиолюбителям и ремонтникам. Для их решения автор публикуемой здесь статьи предлагает использовать простой тестер. Он позволяет проверить работу не только выходного каскада строчной развертки телевизоров и мониторов, но и импульсных источников питания, а также входящих в такие устройства индуктивных элементов.

При ремонте телевизоров, особенно современных, нередко встречаются неисправности, поиск и устранение которых вызывает определенные трудности не только у радиолюбителей, но и у телемастеров. Значительная их доля связана с дефектами строчной развертки. По настоящему актуальной эта проблема стала с появлением на отечественном рынке, а значит, и в ремонтных мастерских, телевизоров с цифровым управлением и обработкой сигналов, так как процесс поиска и устранения неисправностей в них связан со спецификой их работы. Об этом подробно рассказано в книге П. Ф. Гаврилова и А. Я. Дедова «Ремонт цифровых телевизоров» (М.: Радиотон, 1999). Дело в том, что малейшее отклонение в режимах работы узлов строчной развертки таких телевизоров вызывает блокировку как ее процессоров, так и блока питания, а следовательно, возникают трудности с их запуском для традиционной проверки. Решить в большинстве случаев возникающие проблемы позволяет так называемое нагрузочное тестирование выходного каскада строчной развертки. Предлагаемая проверка может не только существенно сократить время поиска неисправности, но и, что самое главное, четко ответить на вопрос, неисправен этот каскад или нет. Тестирование проводят при выключенном телевизоре. Оно выявляет большинство дефектов строчных трансформаторов и отклоняющих систем. Этот метод тестирования можно использовать (по мнению автора) для проверки телевизоров как отечественного, так и импортного производства, причем как современных, так и самых старых, а также блоков развертки компьютерных мониторов и импульсных источников питания с соответствующим изменением параметров сигнала тестирующего устройства — нагрузочного тестера.

Суть метода нагрузочного тестирования состоит в том, что на выходной каскад строчной развертки подают малое напряжение питания (около 15 В), существенно меньшее номинального и заменяющее источник питания аппарата. Импульсы на выходе подключенного к нему тестера, следуя с частотой, например, 15625 Гц для телевизора, имитируют работу транзистора выходного каскада. При этом в строчном трансформаторе и отклоняющей катушке вырабатываются колебания, довольно точно отражающие его работу, только амплитуда возникающих в нем токов и напряжении примерно в 10 раз меньше рабочей амплитуды. Используя такой тестер, а также миллиамперметр и осциллограф, проверяют работу выходного каскада. Практика показывает, что указанную проверку при поиске неисправностей в цепях строчной развертки целесообразно проводить всегда.

Рис. 1. Принципиальная схема нагрузочного тестера

Принципиальная схема нагрузочного тестера представлена на рис. 1. Его полевой транзистор VT1 играет роль силового ключа, подключаемого в необходимой полярности к транзистору выходного каскада строчной развертки. На затвор полевого транзистора поступают импульсы с задающего генератора, собранного на микросхеме DD1. Длительность импульсов регулируют переменным резистором R4, а частоту следования — переменным резистором R1. Тумблер SA1 предназначен для переключения режимов проверки: «Тест.» или «Прозвонка» (об этом режиме будет рассказано дальше).

В режиме тестирования частоту генератора выставляют равной рабочей частоте импульсного преобразователя исследуемого устройства. Для строчной развертки телевизора она равна 15625 Гц, а для монитора VGA может быть 31,5 кГц или выше. В режиме «Прозвонка» частота генератора — около 1 кГц. Длительность импульсов и частоту для телевизора выбирают так, чтобы время открытого состояния полевого транзистора было равно 50, а закрытого состояния — 14 мкс.

Полевой транзистор зашунтирован защитным диодом VD1, повышающим надежность тестера. Он представляет собой быстродействующий пороговый ограничитель напряжения 350 В, защищающий транзистор от высоковольтных выбросов при тестировании. Можно, конечно, отказаться от его использования, но тогда это снизит надежность прибора.


Рис. 2. Печатная плата тестера

Конструктивно тестер выполнен в виде платы с отдельным блоком питания. Тестер собран на печатной плате из односторонне фольгированного стеклотекстолита, чертеж которой представлен на рис. 2.

В устройстве применены переменные резисторы СП4-1 или любые другие, подходящие по габаритам, постоянные резисторы МЛТ, ОМЛТ, С2-ЗЗН и т. п. Конденсаторы С2, С6 — любые оксидные с минимальным током утечки, остальные — К10-17 или КМ. Конденсатор С5 припаивают между выводами питания микросхемы DD1 либо со стороны печатных проводников, либо со стороны деталей, расположив его над ней. В качестве выходных выводов («Выход» и «Общий») использованы гибкие контакты от разъемов длиной 15…20 мм.

Налаживание сводится к установке меток частоты и длительности импульсов, соответствующих режимам тестирования, на шкалах переменных резисторов.

Нагрузочный тестер «навешивают» на плату проверяемого устройства — припаивают два гибких вывода («Выход» и «Общий») платы к точкам пайки коллектора и эмиттера выходного транзистора (соответственно) тестируемой строчной развертки так, как видно на 1-й с. обложки. При этом нужно не забыть подать напряжение питания (+Uпит = 15 В) на ее выходной каскад. Схема подключения тестера и измерительных приборов к каскаду строчной развертки на примере импортного телевизора представлена на рис. 3.


Рис. 3. Схема подключения тестера и измерительных приборов к каскаду строчной развертки на примере импортного телевизора

Блоком питания тестера может служить любой источник постоянного напряжения 15 В, способный обеспечить ток до 500 мА.

Перейдем к самой проверке строчной развертки. Сначала проверяют (омметром) транзистор выходного каскада на пробой. Если он пробит, то перед началом тестирования его следует выпаять. В исправном состоянии транзистор не влияет на показания приборов.

Подключив тестер (по схеме на рис. 3), измеряют ток, потребляемый выходным каскадом. Если миллиамперметр покажет значение в пределах 10…70 мА, то это нормально для большинства выходных каскадов. Меньшее 10 мА значение указывает на наличие обрыва в цепях, а большее 70 мА (особенно более 100 мА) — на повышенное потребление тока выходным каскадом, строчным трансформатором или другими цепями, нагружающими источник основного питания аппарата. При этом включение телевизора, если не разобраться в причине явления, скорее всего, может вызвать либо срабатывание защиты блока питания, либо выход из строя выходного транзистора. В таком случае необходимо выяснить почему увеличился потребляемый ток.

Пониженное потребление связано обычно с обрывами в элеклеитах и цепях выходного каскада или потребителях энергии, преобразуемой строчным трансформатором, например, в кадровой развертке. При повышенном потреблении нужно сначала определить, каким током оно вызвано — переменным или постоянным. Для этого их измеряют в двух режимах: переменный — при работе подключенного тестера, постоянный — при выключенном (закрытом) состоянии его выходного транзистора. Получить второй режим можно самыми разными способами. Например, просто отпаять вывод «Выход» от строчной развертки (что и делал автор). Однако для той же цели можно установить движок резистора R4 в крайнее верхнее (по схеме) положение или предусмотреть выключатель, замыкающий накоротко этот резистор.

Потребителями увеличенного постоянного тока служат конденсаторы с утечкой, пробитые полупроводниковые элементы или межобмоточное замыкание в выходном строчном трансформаторе (ТВС). Повышенное потребление переменного тока вызвано чаще всего межвитковым замыканием в ТВС, отклоняющей системе или других реактивных элементах, а также утечками во вторичных цепях ТВС.

Для того чтобы найти короткие замыкания или утечки во вторичных цепях ТВС, при измерениях выпрямленных напряжений можно использовать вольтметр постоянного тока. Следует помнить, что нагрузочный тестер только имитирует работу выходного каскада строчной развертки при напряжении питания, значительно меньшем номинального. При этом все вторичные выпрямленные и импульсные напряжения будут иметь значения, примерно на порядок меньшие номинальных.

Если измеряемое импульсное или постоянное напряжение существенно ниже, то нужно проверить элементы в цепях: конденсатор фильтра или выпрямительный диод, а также микросхему кадровой развертки (если она питается от ТВС).

Однако ориентироваться только на потребление тока для принятия окончательного решения о неисправности или исправности строчной развертки нельзя. Точнее, низкое потребление тока не всегда свидетельствует об исправности строчной развертки. Так, выявлен ряд дефектов, когда при тестировании потребляемый ток остается в пределах нормы. Например, в телевизоре SONY- KV-2170 при замыкании обмотки диодно-каскадного строчного трансформатора (ТДКС) на напряжение 24 В (питание кадровой развертки) потребляемый ток с 18 мА возрастает всего до 26 мА, а замыкание накальной обмотки на том же ТДКС вызывает повышение тока до 130 мА. Вероятно, это объясняется различным расположением катушек на магнитопроводе ТДКС и разными индуктивными связями с основной обмоткой. Кроме того, например, в телевизоре PHILIPS — 21PT136A потребляемый ток строчной развертки был равен 74 мА, а отключение всех нагрузок снизило его лишь до 70 мА. Это опять же не позволило однозначно судить о состоянии каскада.

Более точно сделать заключение о неисправности позволяет осциллограмма импульсов обратного хода на коллекторе ключевого транзистора. Осциллографом можно также измерить длительность этих импульсов, которая зависит от работы цепей выходного каскада, в основном строчного трансформатора, конденсаторов обратного хода, отклоняющей катушки и проходных конденсаторов в цепи отклоняющей катушки. Длительность импульса указывает на то, имеется ли в цепях строчного трансформатора и отклоняющей катушки нужное согласование по времени и достигнут ли резонанс.


Рис. 4

Пробитые диоды, межвитковые замыкания обязательно искажают осциллограмму. При замыкании в цепях нагрузки осциллограмма имеет вид, как на рис. 4,6. При пробое выпрямительных диодов осциллограмма выглядит так, как на рис. 4, в или г.

Когда результаты нагрузочного тестирования покажут наличие неполадок в выходном каскаде строчной развертки, ремонтнику, конечно, захочется проверить его компоненты, включая строчный трансформатор и отклоняющую катушку. Но если обнаруживается лишь небольшое отклонение от нормы по нагрузке и по длительности импульсов, то с этими основными компонентами, скорее всего, все в порядке. В таком случае незачем тратить время на их тестирование. Лучше продолжить измерения при включенном телевизоре и найти источник неисправности. Так будет значительно быстрее.

Следует предостеречь от касания руками элементов развертки при тестировании, так как при работе нагрузочного тестера на коллекторе выходного транзистора, выводах строчного трансформатора и умножителя возникают все же довольно высокие напряжения.

Существуют неисправности, при которых длительность импульсов может быть на границе допустимых значений или даже изменяться. Это может свидетельствовать либо о слабом шунтировании обмоток трансформатора, либо об обрыве какой-нибудь из нагрузок.

Проверка рассмотренным способом может оказать большую помощь при замене строчных трансформаторов и отклоняющих систем, когда не удается найти оригинальную деталь и приходится довольствоваться аналогами.

Методом нагрузочного тестирования можно выявить такие редкие неисправности, как мерцающие замыкания. Они связаны в основном с дефектами элементов, которые проявляются эпизодически. Один из таких дефектов — перетирание изоляции витков перегретых, плохо натянутых или незакрепленных по технологическим требованиям обмоток импульсных трансформаторов. Неравномерный нагрев обмоток и их расширение, с учетом вибрации в магнитном поле, создают условия для локального разрушения изоляции и возникновения мерцающих межвитковых замыканий. Тогда силовые транзисторы выходят из строя как бы внезапно и беспричинно.

Указанные дефекты требуют специальных методов диагностики и именно с применением активного режима работы трансформатора.

Теперь перейдем к проверке индуктивных элементов нагрузочным тестером в режиме «Прозвонка», о котором было упомянуто вначале.

Существует много методик резонансных проверок трансформаторов с использованием генераторов ЗЧ. Достоверность таких способов проверки такова, что, пытаясь проверить трансформатор, исследуя форму синусоиды или резонансную частоту обмотки, приходится часто только сожалеть о напрасно потраченном времени.

Ведь резонансная частота трансформатора зависит от числа витков, диаметра провода, свойств материала магнито-провода, ширины зазора. Много лет назад методом замыкания части витков катушки магнитной антенны (аналогично и в трансформаторе) резонанс смещали выше по частоте без особого ущерба для работы в резонансе. Поэтому витковые замыкания не сказываются на отсутствии резонанса, а только повышают его частоту, снижая добротность. Форма синусоиды на обмотке с замкнутыми витками может даже не искажаться. А может наблюдаться и несколько резонансов.

Одним из надежных способов проверки индуктивных элементов следует назвать прозвонку или оценку добротности. При выполнении прозвонки параллельно обмотке индуктивного элемента (строчного трансформатора, отклоняющей системы и т. п.) подключают конденсатор емкостью, например, 0,1 мкФ и подают импульсы с генератора длительностью около 10 мкс и частотой 1 …2 кГц. Для этой цели как раз и можно использовать задающий генератор нагрузочного тестера, установив переключатель SA1 в положение «Прозвонка» и отрегулировав частоту переменным резистором R1.

В образованном емкостью конденсатора и индуктивностью обмотки трансформатора параллельном колебательном контуре возникают затухающие через несколько циклов колебания (говорят: «контур звенит»). Скорость затухания зависит от добротности катушки. Если имеется короткозамкнутый виток, то колебания будут продолжаться не более трех периодов. При исправной катушке контур прозвонит 10 и более раз.



Рис. 5-6

Прозвонку строчного трансформатора можно выполнить, даже не выпаивая его из платы телевизора. Необходимо только отключить цепь питания строчной развертки. Если проверяемый трансформатор исправен, то на экране осциллографа появится осциллограмма, изображенная на рис. 5. Если же колебания затухают значительно быстрее, например, как на рис. 6, то необходимо поочередно отключать цепи нагрузок вторичных обмоток, пока не появятся длительные колебания. В ином случае необходимо выпаять трансформатор из платы и окончательно убедиться в результатах обследования. Следует иметь в виду, что даже из-за одного замкнутого витка все катушки в трансформаторе звенеть не будут.

Так же можно найти замкнутые витки в отклоняющих системах и трансформаторах импульсных блоков питания.

И наконец, необходимо немного сказать о проверке ТДКС. Особенности их проверки связаны с тем, что умножитель высокого напряжения смонтирован в трансформаторе вместе с обмотками. Высоковольтные диоды умножителя могут быть пробиты, оборваны, иметь утечку, в результате чего анодное и фокусирующее напряжения могут быть занижены или отсутствовать вовсе, а нагрузочное тестирование каскада не позволяет четко разграничить поле поиска неисправности (обмотка, магнитопровод или умножитель). А ведь существуют способы восстановления ТДКС, если у него пробит фильтрующий высоковольтный конденсатор. Да и подобрать и заменить магнитопровод от другого трансформатора не представляет особой трудности.

Данная статья отвечает на вопросы:
как проверить импульсный трансформатор и как проверить ТДКС .
Метод №1

Для проверки работоспособности трансформатора понадобится осциллограф и звуковой генератор с диапазоном частоты от 20 кГц до 100 кГц. Через конденсатор с емкостью 0,1-1 мкФ подается синусоидальный импульс с амплитудой 5-10 В на первичную обмотку проверяемого преобразователя. Сигнал вторичной обмотки измеряется подключенным к ней осциллографом. Если синусоидальный сигнал не искажен, на любом из участков частотного диапазона, то проверяемый трансформатор исправен. Искаженная синусоида свидетельствует о неисправности преобразователя. На рисунке 1 схематически показан способ подключения. На рисунке 2 – форма синусоидальных сигналов.

Рис. 1. Схема подключения тестируемого трансформатора (метод №1)
Рис. 2. Формы синусоидальных сигналов (метод №1)
Метод №2

Чтобы проверить исправность импульсного трансформатора данным методом, для начала необходимо параллельно подключить конденсатор емкостью 0,01-1 мкФ к первичной обмотке и с помощью генератора звуковых частот подать на обмотку сигнал с амплитудой 5-10 В. Далее, изменяя частоту сигнала генератора нужно создать резонанс в параллельно подключенном колебательном контуре и, с помощью осциллографа, контролировать амплитуду импульса. Если в работоспособном преобразователе замкнуть вторичную обмотку, то колебания в контуре прекратятся. Из чего можно сделать вывод, что из-за короткого замыкания в витках нарушается резонанс в колебательном контуре. Поэтому, если в тестируемом трансформаторе имеются короткозамкнутые витки, не зависимо от частоты сигнала, резонанс будет отсутствовать. Схема подсоединения всех элементов изображена на рисунке 3

Рис.
3. Схема подключения тестируемого трансформатора (метод №2)
Метод №3
Данный метод
проверки трансформатора такой же, как и предыдущий, но с небольшим отличием: подключение конденсатора не параллельное, а последовательное. Если в обмотке трансформатора присутствуют короткозамкнутые витки, при резонансной частоте происходит обрыв колебаний в контуре и в дальнейшем вызвать резонанс будет невозможно.
Способ подключения схематически показан на рисунке 4.
Рис. 4. Схема подключения тестируемого трансформатора (метод №3)
Метод №4
Три предыдущих метода лучше подходят для тестирования разделительного трансформатора и трансформатора питания, а
проверить работоспособность преобразователя ТДКС с помощью этих способов можно лишь приблизительно. Оценить пригодность строчного трансформатора можно следующим образом.

По коллекторной обмотке проверяемого преобразователя нужно пустить прямоугольный частотный импульс 1-10кГц с небольшой амплитудой (подойдет выходной сигнал для калибровки осциллографа). В то же место требуется подключить вход осциллографа и, исходя из полученного изображения, можно делать выводы. Если ТДСК исправен, то амплитуда наблюдаемых продифференцированных сигналов будет примерно такой же, как и исходные прямоугольные импульсы. При наличии в трансформаторе короткозамкнутых витков, на картинке будут видны короткие продифференцированные сигналы с амплитудой ниже в несколько раз, чем у исходного прямоугольного импульса.

Такой метод проверки считается рациональным, так как для тестирования ТДКС необходим всего лишь один измерительный прибор. Но стоит также учитывать, что не все осциллографы оснащены выходом генератора, который используется для калибровки прибора. К примеру, довольно распространенные осциллографы С1-94 и С1-112 не оборудованы отдельным генератором калибровки. Чтобы решить данную проблему, можно самостоятельно собрать простой генератор, который сможет поместиться на одной микросхеме. К тому же его не сложно установить в корпус осциллографа, что обеспечит быструю и эффективную проверку ТДКС трансформаторов. Схема сборки генератора изображена на рисунке 5.

Рис. 5. Схема генератора (метод №4)
Собранный генератор устанавливается внутри осциллографа в любом подходящем месте, питание подводится от 12 В шины. В качестве включателя удобней использовать тумблер сдвоенного типа (П2Т1-1В), который лучше разместить на передней части устройства, рядом с входным разъемом осциллографа.
Питание на генератор подается через одну пару контактов, через другую пару контактов соединяется вход самого осциллографа с выходом генератора. Благодаря чему, чтобы проверить исправность трансформатора, достаточно соединить обмотку преобразователя и вход осциллографа простым сигнальным проводом.
Метод №5

В этом методе описывается проверка ТДКС на межвитковые короткие замыкания и обрывы в обмотках без использования генератора. Перед началом тестирования преобразователя нужно отсоединить его вывод от источника электропитания (110-160 В). Далее, с помощью специальной перемычки необходимо замкнуть коллектор выходного транзистора строчной развертки с общим проводом. После чего узел электропитания по цепи 110-160 В нужно нагрузить электролампой в 40-60 Вт, 220 В. Теперь следует найти на вторичных обмотках преобразователя узла электропитания напряжение в 10-30 В и пропустить его через транзистор, с сопротивлением10 Ом, на отсоединенный вывод ТДКС. Сигнал резистора контролируется осциллографом. Если проверяемый трансформатор имеет межвитковые замыкания, то изображения будет выглядеть как «грязно-пушистый прямоугольник», и основная часть напряжения упадет на резисторе. Если замыкания отсутствуют, то рисунок прямоугольника будет чистым, а падение электросигнала на резисторе составит не более чем несколько долей Вольт.

Контролируя сигналы на вторичных обмотках, можно узнать, исправен трансформатор или нет. Если на картинке изображен прямоугольник, значит обмотка целая, если прямоугольника нет – обмотка оборвана. Далее нужно убрать резистор сопротивления (10 Ом) и повесить на все вторичные обмотки ТДКС нагрузку 0,2-1,0 кОм. Если на выходе изображения такое же, как и на входе, то ТДКС трансформатор исправен.

Замена TDK 78P7200/2241 на блок линейного интерфейса DS3150

Таблица 1. Пошаговый просмотр DS3150 в приложении 78P2241
Контакт PLCC # TQFP № контакта 78P2241 Пин DS3150 Пин 78P2241 Рекомендуемая проводка: влияние на работу DS3150
1, 3 42, 44 ЛИН+, ЛИН- РХ+, РХ- 75 Ом и трансформатор 1:1 дают фактическое согласование линии приблизительно 73 Ом. Ресивер работает нормально.
2 43 ЗЕМЛЯ ЭФЭ EFE=0 отключает расширенные функции DS3150.
4 46 ЗЕМЛЯ ТДС0 TDS0=0 не действует. Низкий уровень на выводе EFE приводит к тому, что DS3150 игнорирует этот вывод.
5 2 РФО ТДС1 / ОФСЭЛ Резистор РФО на землю не влияет. Внутреннее подтягивание вывода MCLK приводит к тому, что DS3150 игнорирует этот вывод и использует TCLK в качестве основного тактового сигнала.
н/д 8 ЗЕМЛЯ ДМ* Выход DM* с открытым стоком, подключенный к земле, не проблема.
9, 11 9, 11 ЛВЫХ+, ЛВЫХ- ТХ+, ТХ- 301 Ом и трансформатор 2:1 дают фактическое согласование линии приблизительно 69 Ом. Передатчик работает нормально.
10 10 ИКП ЛЕД DS3150 соответствует функции контакта 78P2241.
12 13 ЛБО DS3150 соответствует функции контакта 78P2241.
13 15 Е3* ТЭСС DS3150 соответствует функции контакта 78P2241.
14 16 ТПОС/ТНРЗ DS3150 соответствует функции контакта 78P2241.
15 17 ТНЭГ DS3150 соответствует функции контакта 78P2241.
16 18 ТКЛК DS3150 соответствует функции контакта 78P2241.
18 22 TXEN ТТС* DS3150 соответствует функции контакта 78P2241.
19 26 ЛФ1 МКЛК Конденсатор на землю не проблема. Внутренняя подтяжка к VDD устанавливает высокий уровень MCLK, в результате чего DS3150 использует TCLK в качестве основного тактового сигнала.
20 27 ЭНДЕК* ЗКСЭ* DS3150 соответствует функции контакта 78P2241.
21 28 ПН РМОН DS3150 соответствует функции контакта 78P2241.
н/д 29 ЗЕМЛЯ ПРБС PRBS, привязанный к земле, не проблема. Низкий уровень на выводе EFE приводит к тому, что DS3150 переводит этот вывод в три состояния.
23 33 РКЛК DS3150 соответствует функции контакта 78P2241.
24 34 РНЕГ/РЛКВ DS3150 соответствует функции контакта 78P2241. (Только 78P2241B имеет функцию LCV, если ENDEC*=0)
25 35 РПОС/РНРЗ DS3150 соответствует функции контакта 78P2241.
27 39 ЛОС* DS3150 соответствует функции контакта 78P2241.
28 40 ЛПБК* ЛБКС*
6-8, 17,
22, 26		 1, 3-7,
12, 14,
19-21,
23-25,
30-32,
36-38,
41, 45,
47, 48		 ВСС, ВДД VDD должно быть 3,3 В.
Таблица 2. Поштырьковый анализ DS3150 в приложении 78P7200L
Контакт PLCC # TQFP Пин # 7200L Штифт DS3150 Пин 78P7200L Рекомендуемая схема подключения плюс необходимое изменение:
Влияние на работу DS3150
1, 3 42, 44 ЛИН+, ЛИН- РХ+, РХ- 75 Ом и трансформатор 1:1 дают фактическое согласование линии приблизительно 73 Ом. Ресивер работает нормально.
2 43 ЗЕМЛЯ ЭФЭ EFE=0 отключает расширенные функции DS3150.
4 46 ЗЕМЛЯ ТДС0 TDS0=0 не действует. Низкий уровень на выводе EFE приводит к тому, что DS3150 игнорирует этот вывод.
5 2 РФО ТДС1 / ОФСЭЛ Резистор РФО на землю не влияет. Внутреннее подтягивание вывода MCLK приводит к тому, что DS3150 игнорирует этот вывод и использует TCLK в качестве основного тактового сигнала.
н/д 8 ЗЕМЛЯ ДМ* Выход DM* с открытым стоком, подключенный к земле, не проблема.
9, 11 9, 11 ЛВЫХ+, ЛВЫХ- ТХ+, ТХ- 301 Ом и трансформатор 2:1 дают фактическое согласование линии приблизительно 69 Ом. Передатчик работает нормально.
10 10 ИКП ДВС DS3150 соответствует функции контакта 78P7200L.
12 13 ЛБО
13 15 Е3* ТЭСС DS3150 соответствует функции контакта 78P7200L.
14 16 ТПОС ТПОС/ТНРЗ DS3150 соответствует функции контакта 78P7200L, когда ZCSE*=1.
15 17 ТНЭГ DS3150 соответствует функции контакта 78P7200L, когда ZCSE*=1.
16 18 ТКЛК DS3150 соответствует функции контакта 78P7200L.
18 22 TXEN ТТС* DS3150 соответствует функции контакта 78P7200L.
19 26 ЛФ1 МКЛК Конденсатор на землю не проблема. Внутренняя подтяжка к VDD устанавливает высокий уровень MCLK, в результате чего DS3150 использует TCLK в качестве основного тактового сигнала.
20 27 Н/З ЗКСЭ* Internal pull-up отключает кодер/декодер DS3150 B3ZS/HDB3 и переводит DS3150 в режим биполярного интерфейса, который соответствует поведению 78P7200L.
21 28 Н/З РМОН Плавающий RMON является допустимым состоянием: предварительный усилитель 20 дБ отключен, аттенюатор джиттера включен на пути приемника.
н/д 29 ЗЕМЛЯ ПРБС PRBS, привязанный к земле, не проблема. Низкий уровень на выводе EFE приводит к тому, что DS3150 переводит этот вывод в три состояния.
23 33 РКЛК DS3150 соответствует функции контакта 78P7200L.
24 34 РНЕГ РНЕГ/РЛКВ DS3150 соответствует функции контакта 78P7200L, когда ZCSE*=1.
25 35 РПОС РПОС/РНРЗ DS3150 соответствует функции контакта 78P7200L, когда ZCSE*=1.
27 39 ЛОС* DS3150 соответствует функции контакта 78P7200L.
28 40 ЛПБК* ЛБКС* DS3150 соответствует функции контакта 78P7200L.
6-8, 17,
22, 26		 1, 3-7,
12, 14,
19-21,
23-25,
30-32,
36-38,
41, 45,
47, 48		 ВСС, ВДД VDD должно быть 3,3 В.
Таблица 3. Пошаговый просмотр DS3150 в приложении 78P7200
Контакт PLCC # 78P7200 Пин DS3150 Пин 78P7200 Рекомендуемая схема подключения плюс необходимые изменения:
Влияние на работу DS3150
1, 3 ЛИН+, ЛИН- РХ+, РХ- Согласующий резистор 422 Ом заменен на 330 Ом. и трансформатор 1:2 дают фактическое окончание линии приблизительно 75 Ом. Ресивер работает нормально.
2 НКР ЭФЭ EFE=0 отключает расширенные функции DS3150.
4 НКР ТДС0 TDS0=0 не действует. Низкий уровень на выводе EFE приводит к тому, что DS3150 игнорирует этот вывод.
5 РФО ТДС1 / ОФСЭЛ Резистор РФО на землю не влияет. Внутреннее подтягивание вывода MCLK приводит к тому, что DS3150 игнорирует этот вывод и использует TCLK в качестве основного тактового сигнала.
9, 11 ЛВЫХ+, ЛВЫХ- ТХ+, ТХ- Согласующий резистор 301 Ом и трансформатор 2:1: фактическое согласование линии составляет примерно 69 Ом. Нагрузочный резистор должен быть одинаковым для режима E3. Передатчик работает нормально. (Изменение резистора на 330 Ом приводит к тому, что фактическое окончание линии составляет примерно 75 Ом.)
10 НКТ ДВС Привязан к земле: DS3150 соответствует поведению 78P7200.
12 ЛБО DS3150 соответствует функции контакта 78P7200.
13 ОПТ1* ТЭСС DS3150 соответствует функции контакта 78P7200. Несмотря на то, что предпочтительнее подключать TESS к STS-1, оставлять его плавающим, DS3150 будет корректно обрабатывать STS-1 с высоким уровнем TESS.
14 ТПОС ТПОС/ТНРЗ DS3150 соответствует функции контакта 78P7200, когда ZCSE*=1.
15 ТНЭГ DS3150 соответствует функции контакта 78P7200, когда ZCSE*=1.
16 ТКЛК DS3150 соответствует функции контакта 78P7200.
18 ОПТ2* ТТС* DS3150 соответствует функции контакта 78P7200.
19 ЛФ1 МКЛК Резистор к LF2/ZCSE*, конденсатор к земле без проблем. С резистором к LF2/ZCSE* и резистором от LF2/ZCSE* к V CC MCLK подтягивается вверх, в результате чего DS3150 использует TCLK в качестве основного тактового сигнала.
20 ЛФ2 ЗКСЭ* Резистор к V CC отключает кодер/декодер DS3150 B3ZS/HDB3 и переводит DS3150 в режим биполярного интерфейса, который соответствует поведению 78P7200.
21 НИЗ РМОН RMON=0 отключает предусилитель DS3150 20 дБ и аттенюатор Rx Jitter.
23 РКЛК DS3150 соответствует функции контакта 78P7200.
24 РНЕГ РНЕГ/РЛКВ DS3150 соответствует функции контакта 78P7200, когда ZCSE*=1.
25 РПОС РПОС/РНРЗ DS3150 соответствует функции контакта 78P7200, когда ZCSE*=1.
27 LOWSIG* ЛОС*
28 CPD ЛБКС* Конденсатор на V CC должен быть заменен на резистор 0 Ом для отключения шлейфов DS3150.
6-8, 17,
22, 26		 ВСС, ВДД Напряжение питания VDD должно быть изменено с 5 В на 3,3 В.
