Как сделать терморегулятор для холодильника своими руками. Какие схемы электронных терморегуляторов существуют. Как собрать цифровой терморегулятор для холодильника самостоятельно. Пошаговая инструкция по изготовлению самодельного термостата.
Принцип работы терморегулятора в холодильнике
Терморегулятор (термостат) — это устройство, которое контролирует температуру внутри холодильника и управляет работой компрессора. Его основные функции:
- Измерение температуры внутри холодильной камеры
- Сравнение измеренной температуры с заданной
- Включение и выключение компрессора для поддержания нужной температуры
В большинстве бытовых холодильников используются биметаллические термостаты. Они работают по принципу деформации биметаллической пластины при изменении температуры. Когда температура повышается, пластина изгибается и замыкает контакты, включая компрессор. При понижении температуры пластина выпрямляется и размыкает контакты.
Однако такие механические термостаты имеют ряд недостатков:
- Невысокая точность поддержания температуры (±2-3°C)
- Подверженность механическому износу
- Невозможность точной настройки
Поэтому многие владельцы холодильников задумываются о замене штатного термостата на электронный терморегулятор собственного изготовления.
Преимущества самодельного электронного терморегулятора
Изготовление электронного терморегулятора своими руками имеет ряд преимуществ по сравнению с покупкой готового устройства:
- Значительно ниже стоимость
- Возможность точной настройки под конкретный холодильник
- Более высокая надежность за счет применения простых схем
- Возможность добавления дополнительных функций (индикация, сигнализация и т.д.)
- Интересный опыт для любителей электроники
При этом самодельный терморегулятор способен обеспечить точность поддержания температуры ±0.5°C, что намного лучше механических термостатов.
Простая схема терморегулятора на операционном усилителе
Рассмотрим одну из самых простых схем терморегулятора для холодильника на операционном усилителе:

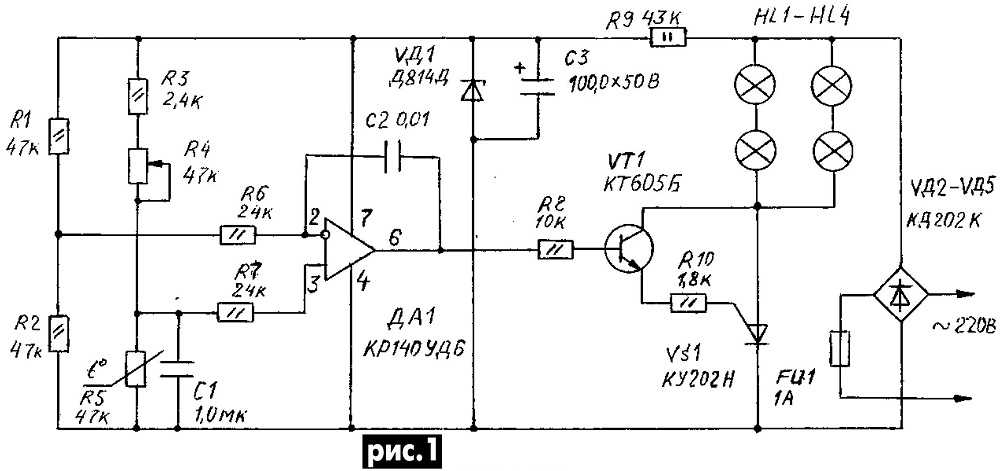

[Здесь должна быть схема простого терморегулятора на ОУ]
Принцип работы схемы:
- Температура измеряется термистором R1 (датчик с отрицательным ТКС)
- Операционный усилитель DA1 сравнивает напряжение с термистора с опорным напряжением, задаваемым подстроечным резистором R3
- При превышении заданной температуры выход ОУ переключается в высокое состояние
- Транзистор VT1 открывается и включает реле K1, которое управляет компрессором
Эта простая схема обеспечивает достаточно точное поддержание температуры. Настройка производится подстроечным резистором R3.
Цифровой терморегулятор на микроконтроллере
Более продвинутый вариант — цифровой терморегулятор на базе микроконтроллера. Его преимущества:
- Высокая точность измерения и регулирования температуры
- Возможность задания нескольких температурных режимов
- Цифровая индикация температуры
- Программирование различных алгоритмов работы
Схема цифрового терморегулятора на ATtiny13:
[Здесь должна быть схема цифрового терморегулятора]
Основные компоненты:
- Микроконтроллер ATtiny13
- Цифровой датчик температуры DS18B20
- Семисегментный индикатор на MAX7219
- Кнопки для настройки
- Силовое реле для управления компрессором
Микроконтроллер считывает показания с датчика температуры, выводит их на индикатор и управляет реле в соответствии с заданным алгоритмом.
Пошаговая инструкция по изготовлению терморегулятора
- Выберите подходящую схему терморегулятора
- Приобретите необходимые компоненты
- Соберите схему на макетной плате и проверьте ее работоспособность
- Изготовьте печатную плату по разработанной схеме
- Установите компоненты на печатную плату и припаяйте их
- Поместите устройство в подходящий корпус
- Подключите датчик температуры и силовое реле
- Настройте пороги срабатывания терморегулятора
- Установите терморегулятор в холодильник вместо штатного термостата
Настройка и калибровка самодельного терморегулятора
После установки терморегулятора в холодильник необходимо произвести его точную настройку:
- Поместите в холодильную камеру точный термометр
- Задайте на терморегуляторе желаемую температуру (обычно +4…+5°C)
- Дайте холодильнику поработать несколько часов
- Сравните показания термометра и терморегулятора
- При необходимости скорректируйте настройки терморегулятора
- Повторяйте процедуру до достижения требуемой точности
Правильно настроенный самодельный терморегулятор способен поддерживать температуру с точностью ±0.5°C, что обеспечит оптимальные условия хранения продуктов и экономию электроэнергии.
Меры предосторожности при работе с терморегулятором
При самостоятельном изготовлении и установке терморегулятора необходимо соблюдать следующие меры безопасности:
- Отключайте холодильник от сети перед любыми работами
- Используйте качественные компоненты с запасом по мощности
- Тщательно изолируйте все электрические соединения
- Не допускайте попадания влаги на электронные компоненты
- Проверяйте работоспособность устройства перед окончательной установкой
- При возникновении сомнений обратитесь к специалисту
Соблюдение этих простых правил позволит безопасно и эффективно модернизировать систему охлаждения вашего холодильника.
САМОДЕЛЬНЫЙ ТЕРМОСТАТ К ХОЛОДИЛЬНИКУ
Ремонт бытовой техники и электроники мы чаще всего доверяем профессионалам. Это вполне оправданно если у вас, допустим, сгорел процессор в телевизоре или нужна перемотка двигателя стиральной машины. Но ведь не всегда неполадка настолько сложна, как кажется на первый взгляд. Недаром говорят: электроника – наука о контактах. По статистике, половина неисправностей приборов связана с обрывом провода или отсутствием нужного соединения. А в таком случае ремонт можно выполнить даже своими руками, имея внимательность, сообразительность и паяльник с припоем. В данном разделе показаны иллюстрированные примеры часто встречающихся неполадок в телевизорах, холодильниках, мобильных телефонах и кондиционерах. Если у вас не светит экран монитора, не запускается сотовый телефон или перестал работать цифровой фотоаппарат – поищите похожую неисправность в этом разделе, посвящённом самостоятельному ремонту. Конечно необходимо иметь минимальные знания и опыт работы с электричеством, незаменимым помощником станет универсальный цифровой мультиметр, которым можно прозвонить контакты на проводах, померять напряжение в контрольных точках, согласно схеме из руководства по ремонту, или определить исправность деталей на печатной плате.
Справочник по SMD деталям
Вот конструкция термостата для холодильника, который работает уже более 2 лет. А всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог – холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода – они сигнализируют что агрегат включен или температура выше верхнего порога.
Фото оригинального термостата и самодельного
Для подключения потребовалось провести второй провод 220 В (взял от лампы освещения) для питания трансформатора.
Разъем, к которому подключен потенциометр – это одновременно разъем программирования ISP.
Плата защищена от влаги специальным лаком для печатных плат.
Термостат в настоящее время работает без проблем, и что главное – обошёлся по цене примерно в 10 раз меньше оригинального.
Трансформатор тут на 6 В. Был выбран такой, чтобы свести к минимуму потери на микросхеме 7805.
Реле здесь можно поставить и на 12 В. Если взять на него напряжение до стабилизатора. Чтобы снизить расходы, можно было бы создать блок питания бестрансформаторным, хотя найдутся сторонники и противники такого решения (электробезопастность). Еще одно сокращение расходов – это исключение микроконтроллера AVR. Есть термометры Даллас, которые могут работать тоже в режиме термостата.
Простой электронный термостат для холодильника на LM35. Схема и описание
Главная » Бытовая электроника » Простой электронный термостат для холодильника на LM35. Схема и описание
Данный электронный термостат для холодильника поможет в тех случаях, когда собственный (заводской) термостат неисправен или его точность работы уже недостаточна. В старых холодильниках используется механический термостат температуры с использованием жидкости или газа, которыми заполнен капилляр.
При изменении температуры меняется и давление внутри капилляра, которое передается на мембрану (сильфона). В результате термостат включает и выключает компрессор холодильника. Конечно же, подобная система термостатирования имеет низкую точность, и детали ее со временем изнашиваются.
Как известно температура хранения пищевых продуктов в холодильной камере должна быть +2…8 градусов Цельсия. Рабочая температура холодильника +5 градусов.
Электронный терморегулятор для холодильника характеризуется двумя параметрами: температура запуска и остановки (либо средняя температура плюс значение гистерезиса) компрессора. Гистерезис необходим для предотвращения слишком частого включения компрессора холодильника.
В данной схеме предусмотрен гистерезис в 2 градуса при средней температуре в 5 градусов. Таким образом, компрессор холодильника включается, когда температура достигнет + 6 градусов и отключается при снижении ее до + 4 градусов.
Этот температурный интервал достаточный для поддержания оптимальной температуры хранения продуктов, и при этом он обеспечивает комфортную работу компрессора, предотвращая его чрезмерный износ. Это особенно важно для уже старых холодильников, использующих термореле для запуска двигателя.
Электронный термостат является подходящей заменой оригинального термостата. Терморегулятор считывает температуру с помощью датчика, сопротивление которого меняется в зависимости от изменения температуры.
Для этих целей довольно часто используют термистор (NTC), но проблема заключается в его низкой точности и необходимости в калибровке.
Для обеспечения точной установки контролируемой температуры и избавления от многочасовой калибровки, в данном варианте термостата для холодильника был выбран датчик температуры LM35. Он представляет собой интегральную схему, линейно откалиброванную в градусах Цельсия, с коэффициентом 10 мВ на 1 градус Цельсия. В связи с тем, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Поэтому сигнал с выхода датчика можно контролировать с помощью простой схемы состоящей всего из двух транзисторов.
Так как выходное напряжение слишком мало, чтобы открыть транзистор VT1, датчик LM35 включен как источник тока. Его выход нагружен резистором R1 и поэтому сила тока на нем изменяется пропорционально температуре. Этот ток влечет падение на резисторе R2. Падение напряжения управляет работой транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, реле К1 включается, чьи контакты подключены вместо контактов старого термостата.
Резистор R3 создает положительно обратную связь. Это добавляет небольшой ток к сопротивлению R2, который сдвигает порог и тем самым обеспечивает гистерезис. Обмотка электромагнитного реле должна быть рассчитана на 5…6 вольт. Контактная пара реле должна выдерживать необходимый ток и напряжение.
Датчик LM35 расположен внутри холодильника в подходящем месте. Сопротивление R1 припаивается непосредственно к датчику температуры, что в свою очередь позволяет соединить LM35 с монтажной платой всего двумя проводами.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Провода соединяющие датчик могут внести в схему помехи, поэтому для подавления помех добавлен конденсатор С2. Схема работает от источника питания 5 вольт построенного на стабилизаторе 78L05. Потребление тока главным образом зависит от типа используемого реле. Блок питания должен быть надежно изолированы от сети.
Большим преимуществом этой схемы является то, что она начинает работать сразу при первом запуске и не нуждается в калибровке и настройке.
Если возникнет необходимость немного изменить уровень температуры, то это можно сделать путем подбора сопротивлений R1 или R2. Сопротивление R3 определяет величину гистерезиса.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Categories Бытовая электроника Tags LM35, Термостат
Отправить сообщение об ошибке.
3 Схемы точного термостата холодильника – электронные полупроводниковые
Заинтересованы в изготовлении точного электронного термостата для вашего холодильника? 3 уникальных конструкции твердотельных термостатов, описанные в этой статье, удивят вас своими «крутыми» характеристиками.
Дизайн №1: Введение
Устройство, однажды построенное и интегрированное с любым соответствующим устройством, сразу же начинает демонстрировать улучшенный контроль над системой, экономя электроэнергию и увеличивая срок службы устройства.
Обычные термостаты для холодильников дороги и не очень точны.
Кроме того, они подвержены износу и, следовательно, не являются постоянными. Здесь обсуждается простое и эффективное электронное устройство термостата холодильника.
Что такое термостат
Всем нам известно, что термостат — это устройство, способное определять определенный заданный уровень температуры и отключать или переключать внешнюю нагрузку. Такие устройства могут быть электромеханического типа или более сложного электронного типа.
Термостаты обычно используются в кондиционерах, холодильных и водонагревательных приборах. Для таких применений устройство становится важной частью системы, без которой устройство может добраться и начать работать в экстремальных условиях и в конечном итоге выйти из строя.
Регулировка переключателя, предусмотренного в вышеуказанных приборах, гарантирует, что термостат отключит питание прибора, как только температура превысит желаемый предел, и снова переключится, как только температура вернется к нижнему порогу.
Таким образом, температура внутри холодильника или температура в помещении с помощью кондиционера поддерживается в благоприятных пределах.
Схема термостата холодильника, представленная здесь, может использоваться снаружи холодильника или любого подобного прибора для управления его работой.
Управлять их работой можно, прикрепив чувствительный элемент термостата к внешней теплоотводящей решетке, обычно расположенной за большинством охлаждающих устройств, использующих фреон.
Конструкция более гибкая и широкая по сравнению со встроенными термостатами и может демонстрировать более высокую эффективность. Схема может легко заменить обычные низкотехнологичные конструкции и, кроме того, значительно дешевле по сравнению с ними.
Давайте разберемся, как работает схема:
Работа схемы
На приведенной ниже схеме показана простая схема, построенная на основе IC 741, которая в основном сконфигурирована как компаратор напряжения. Для компактности схемы здесь используется бестрансформаторный источник питания. и твердотельные.
Конфигурация моста, состоящая из R3, R2, P1 и NTC R1 на входе, формирует основные чувствительные элементы схемы.
Инвертирующий вход ИС фиксируется на уровне половины напряжения питания с помощью схемы делителя напряжения R3 и R4.
Это устраняет необходимость в двойном питании ИС, и схема способна давать оптимальные результаты даже при однополярном питании.
Опорное напряжение на неинвертирующий вход ИС фиксируется через предустановку P1 по отношению к NTC (отрицательному температурному коэффициенту.)
В случае, если проверяемая температура имеет тенденцию дрейфовать выше желаемого уровня, сопротивление NTC падает, и потенциал на неинвертирующем входе ИС пересекает установленное задание.
Мгновенно переключает выход ИС, которая, в свою очередь, переключает выходной каскад, состоящий из транзистора, симисторной сети, отключая нагрузку (нагрев или систему охлаждения) до тех пор, пока температура не достигнет нижнего порога.
Резистор обратной связи R5 в какой-то степени помогает навести гистерезис в цепи, важный параметр, без которого схема может продолжать довольно быстро переключаться в ответ на внезапные изменения температуры.
После того, как сборка завершена, настройка цепи очень проста и выполняется со следующими пунктами:
ПОМНИТЕ, ЧТО ВСЯ ЦЕПЬ НАХОДИТСЯ НА НАПРЯЖЕНИИ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ РЕКОМЕНДУЕТСЯ КРАЙНЯЯ ОСТОРОЖНОСТЬ ПРИ ВЫПОЛНЕНИИ ПРОЦЕДУР ИСПЫТАНИЙ И НАСТРОЙКИ. ИСПОЛЬЗОВАНИЕ ДЕРЕВЯННОЙ ДОСКИ ИЛИ ЛЮБОГО ДРУГОГО ИЗОЛЯЦИОННОГО МАТЕРИАЛА ПОД НОГАМИ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ; ТАКЖЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ, КОТОРЫЕ ПОЛНОСТЬЮ ИЗОЛИРОВАНЫ ВБЛИЗИ И ВОКРУГ ОБЛАСТИ ЗАХВАТА.
Как настроить эту цепь электронного термостата холодильника
Вам понадобится образец источника тепла, точно отрегулированный на желаемый пороговый уровень отключения контура термостата.
Включите цепь, вставьте и присоедините указанный выше источник тепла с NTC.
Теперь отрегулируйте предустановку так, чтобы выход просто переключался (загорается светодиод выхода).
Уберите источник тепла подальше от NTC, в зависимости от гистерезиса цепи выход должен отключиться в течение нескольких секунд.
Повторите процедуру несколько раз, чтобы убедиться в правильности ее работы.
На этом настройка термостата холодильника завершена, и он готов к интеграции с любым холодильником или аналогичным устройством для точного и постоянного регулирования его работы.
Список деталей
- R1 = 10K NTC,
- R2 = PRESET 10K
- R3, R4 = 10K
- R5 = 100K
- R6 = 510E
- R7 = 1K
- R6 = 510E
- R7 = 1K
- R6 = 510E
- R7 = 1K
- R6 = 510E
- 6 =
- 9666666666666666666666666 гг. ОМ/1 ватт
- C1=105/400 В
- C2=100 мкФ/25 В
- D2=1N4007
- Z1 = 12 В, 1 Вт стабилитрон
Схема №2: Введение
2) Ниже описана еще одна простая, но эффективная схема электронного термостата холодильника. Пост основан на запросе, присланном мне мистером Энди. Предлагаемая идея включает в себя всего одну ИС LM 324 в качестве основного активного компонента.
Давайте узнаем больше. Электронное письмо, которое я получил от мистера Энди:
Circuit Objective
- Я Энди из Каракаса. Я видел, что у вас есть опыт работы с термостатами и другими электронными конструкциями, поэтому я надеюсь, что вы сможете мне помочь. Мне нужно заменить механический термостат холодильника, который больше не работает. Извините, что не написал прямо в блоге. Я думаю, что это слишком много текста.
- Я решил построить другую схему.
- Работает хорошо, но только при плюсовых температурах. Мне нужно, чтобы схема работала от -5 до +4 по Цельсию (чтобы использовать VR1 для установки температуры внутри холодильника в диапазоне от -5 по Цельсию до +4 по Цельсию, как это делала старая ручка термостата).
- Схема использует LM35DZ (от 0 до 100 градусов Цельсия). Я использую LM35CZ (от -55 до +150 по Цельсию). Чтобы заставить LM35CZ посылать отрицательное напряжение, я поместил резистор 18k между выводом 2 LM35 и минусом источника питания (вывод 4 LM358).
(как на странице 1 или 7 (рисунок 7) в техническом описании). - https://www.ti.com/lit/ds/symlink/lm35.pdf
- Поскольку я использую стабилизированный источник питания 5,2 В, я использовал следующие модификации: 1.ZD1, R6 отсутствуют. R5 550 Ом.
- 2.VR1 5К вместо 2,2К (кастрюлю на 2,2К не нашел) Конструкция не работает при температуре ниже 0 по Цельсию. Что еще я должен изменить? Я сделал некоторые измерения.
- При 24 градусах Цельсия LM35CZ выдает 244 мВт, при -2 градусах Цельсия, LM35CZ выдает -112 мВ (при -3 градусах Цельсия составляет -113 мВ) При -2 градусах Цельсия напряжение между TP1 и GND может быть установлено от VR1 в диапазоне от 0 до 2,07 В. Спасибо!
(как на странице 1 или 7 (рисунок 7) в техническом описании).Оценка схемы:
Решение, вероятно, намного проще, чем может показаться.
В основном схема реагирует только на положительные температуры, поскольку она включает один источник питания. Чтобы он реагировал на отрицательные температуры. схема или, скорее, операционные усилители должны питаться двойным напряжением питания.
Это наверняка решит проблему без необходимости модификации чего-либо в схеме.
Хотя приведенная выше схема выглядит превосходно, новые любители могут найти микросхемы LM35 и TL431 совершенно незнакомыми и сложными в настройке. Аналогичную схему электронного термостата холодильника можно построить, используя всего одну микросхему LM324 и обычный диод 1N4148. как датчик.

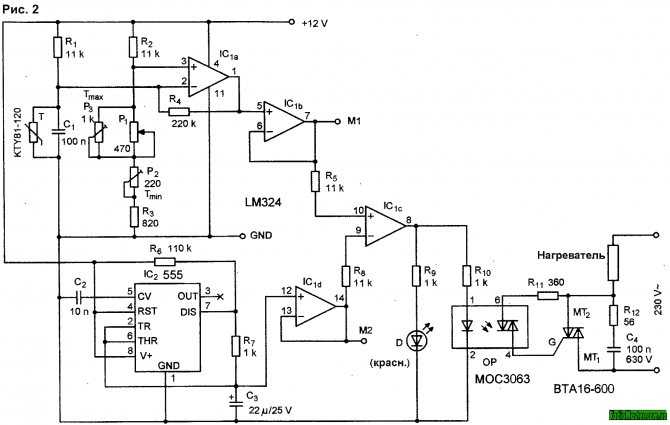

На рисунке ниже показана простая проводка, выполненная вокруг четырехъядерного операционного усилителя IC LM324.
A1 создает виртуальное заземление для операционных усилителей цепи датчика, таким образом, очень просто создает двойное питание, избегая сложной и громоздкой проводки. A2 образует каскад измерения, в котором используется «садовый диод» 1N4148 для измерения температуры.
A2 усиливает разность, генерируемую на диоде, и подает ее на следующий каскад, где A3 настроен как компаратор.
Окончательный результат, полученный с выхода A4, наконец, подается на другой каскад компаратора, состоящий из A4, и последующий каскад релейного драйвера.
Реле управляет включением/выключением компрессора холодильника в соответствии с настройками предустановки P1.
P1 должен быть настроен таким образом, чтобы зеленый светодиод просто выключался при -5 градусах или любой другой более низкой температуре, в соответствии с требованиями пользователя. Следующий P2 должен быть настроен так, чтобы реле просто срабатывало при указанных выше условиях.
R13 должен быть фактически заменен пресетом 1M. Эта предустановка должна быть настроена таким образом, чтобы реле отключалось только при температуре около 4 градусов Цельсия или при любых других более близких значениях, в зависимости от предпочтений пользователя.
Design#3
3) Идея третьей схемы, описанная ниже, была предложена мне одним из увлеченных читателей этого блога Mr.Gustavo. Я опубликовал одну аналогичную схему автоматического термостата холодильника, однако схема предназначалась для определения более высокого уровня температуры, доступного на задней боковой решетке холодильников.
Идея не очень понравилась г-ну Густаво, и он попросил меня спроектировать схему термостата холодильника, которая могла бы определять холодную температуру внутри холодильника, а не высокую температуру в задней части холодильника.
Итак, приложив некоторые усилия, я смог найти существующую СХЕМУ ЦЕПИ регулятора температуры холодильника, давайте изучим идею со следующими пунктами:
Как работает схема
Концепция не очень нова и не уникальна, это обычный компаратор концепция, которая была включена здесь.
IC 741 работает в режиме стандартного компаратора, а также как схема неинвертирующего усилителя.
Термистор NTC становится основным чувствительным компонентом и отвечает за определение низких температур.
NTC означает отрицательный температурный коэффициент, означающий, что сопротивление термистора будет увеличиваться по мере того, как температура вокруг него падает.
Следует отметить, что NTC должен быть оценен в соответствии с заданными характеристиками, иначе система не будет работать должным образом.
Предустановка P1 используется для установки точки срабатывания ИС.
Когда температура внутри холодильника падает ниже порогового уровня, сопротивление термистора становится достаточно высоким и снижает напряжение на инвертирующем контакте ниже уровня напряжения на неинвертирующем контакте.
Мгновенно устанавливает высокий уровень на выходе микросхемы, активирует реле и выключает компрессор холодильника.
P1 должен быть настроен таким образом, чтобы выходной сигнал операционного усилителя становился высоким при температуре около нуля градусов Цельсия.
Небольшой гистерезис, вносимый схемой, является благом или, скорее, замаскированным благословением, потому что из-за этого схема не переключается быстро на пороговых уровнях, а реагирует только после того, как температура поднялась примерно на пару градусов выше порога срабатывания. уровень.
Например, предположим, что если уровень срабатывания установлен на ноль градусов, ИС отключит реле в этот момент, и компрессор холодильника также будет ВЫКЛЮЧЕН, температура внутри холодильника начнет повышаться, но ИС не переключится обратно немедленно, но сохраняет свое положение до тех пор, пока температура не поднимется как минимум до 3 градусов Цельсия выше нуля.
Это были 3 точные и надежные конструкции термостата, которые можно собрать и установить в вашем холодильнике для необходимого контроля температуры.
Если у вас есть дополнительные вопросы, вы можете выразить их в комментариях
Самостоятельная замена коммерческих холодильных термостатов
Грег Макгуайр Технический разговор Тундры 43 Комментарии
В коммерческом холодильном оборудовании используются два типа регуляторов температуры:
1. Термостатический (с датчиком воздуха или с датчиком испарителя)
2. Регулятор низкого давления
Начнем с регуляторов термостатического типа. Термостат с датчиком температуры воздуха делает именно это: он измеряет температуру воздуха. Трубка датчика управления обычно монтируется в корпусе испарителя. Испаритель расположен внутри блока, обычно в верхней части, где установлен двигатель вентилятора. Термостат имеет прямой капилляр или датчик. Капиллярная трубка монтируется снаружи змеевика испарителя, обычно вставляется в трубку, установленную в передней части испарителя.
Термостат, чувствительный к испарителю, имеет прикрепленную к нему спиральную капиллярную трубку, которую вы можете видеть на изображении в виде тугой спирали слева. Конец капилляра датчика испарения или спиральной трубки вставьте в отверстие в испарителе. Он измеряет температуру змеевика испарителя, а не температуру воздуха.
Эти два элемента управления не взаимозаменяемы. Если вы поместите датчик воздуха вместо датчика испарения, блок испарителя отключится навсегда, что приведет к повышению температуры. Если вы поместите датчик испарения вместо датчика воздуха, установка будет продолжать работать, вызывая замерзание испарителя. Если это произойдет, поток воздуха будет очень слабым, что приведет к повышению температуры.
Как определить неисправный термостат:
Коммерческий холодильный термостат может выйти из строя двумя способами: в открытом или закрытом положении.
Если термостат не работает в открытом положении, установка вообще не будет работать.
Чтобы проверить это, снимите винты с корпуса испарителя (убедитесь, что устройство отключено от сети или выключатель выключен) и потяните корпус вниз. Найдите провода, прикрепленные к термостату, и снимите их. Соедините два провода вместе и закрепите изолентой. Включите выключатель или снова подключите устройство. Если устройство работает, замените термостат.
Если термостат выходит из строя в закрытом положении, агрегат будет работать все время. Постоянная работа приведет к замерзанию испарителя, ограничению потока воздуха и повышению температуры. Используйте ту же процедуру, что описана выше, для проверки устройства и замены термостата при необходимости. Также не забудьте разморозить испаритель перед повторным включением устройства.
Если испаритель продолжает замерзать после замены термостата, позвоните в сервисную компанию, так как у вас могут возникнуть другие проблемы, требующие квалифицированного специалиста.
Другим типом управления является управление низким давлением .
