Термостат для холодильника схема. Замена термостата холодильника: как правильно подключить новое устройство

Как заменить старый термостат холодильника на новый. Какие провода нужно соединить. На что обратить внимание при подключении нового термостата. Как проверить работу после замены.

Основные этапы замены термостата холодильника

Замена термостата холодильника — ответственная операция, от которой зависит правильная работа всего устройства. Чтобы успешно произвести замену, нужно придерживаться следующего алгоритма:

1. Отключите холодильник от электросети
2. Снимите старый термостат, внимательно запомнив или зафиксировав схему подключения проводов
3. Сравните разъемы и контакты старого и нового термостатов
4. Подключите провода к новому термостату в соответствии со схемой
5. Установите новый термостат на место
6. Проверьте надежность всех соединений
7. Включите холодильник и проверьте его работу

На что обратить внимание при подключении нового термостата

При замене термостата холодильника важно учитывать следующие моменты:

• Количество и расположение контактов на старом и новом термостатах может немного отличаться. В этом случае нужно ориентироваться на маркировку контактов.
• Обязательно подключите заземляющий провод, если он был на старом термостате.
• Проверьте соответствие напряжения нового термостата параметрам электросети.
• При наличии двух одинаковых контактов на новом термостате (например, два контакта с маркировкой «4») можно использовать любой из них.
• Если количество проводов не совпадает с количеством контактов, возможно, какие-то провода нужно соединить между собой.

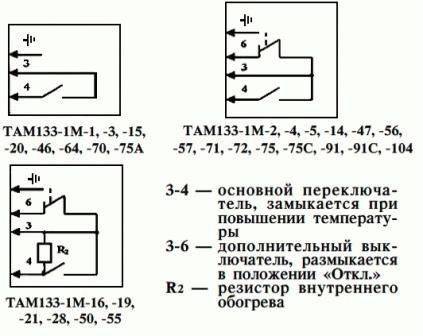

Типичная схема подключения проводов к термостату холодильника

Хотя схемы подключения могут отличаться в зависимости от модели, обычно используется следующая типовая схема:

• Контакт 1 — провод от компрессора
• Контакт 2 — провод от лампочки освещения
• Контакт 3 — фазовый провод питания
• Контакт 4 — нейтральный провод питания
• Заземляющий контакт — провод заземления

Что делать, если разъемы старого и нового термостатов отличаются

Если вы столкнулись с ситуацией, когда разъемы старого и нового термостатов не совпадают, не паникуйте. Вот несколько советов:

• Сравните маркировку контактов. Даже если разъемы выглядят по-разному, функциональное назначение контактов может совпадать.
• Если на новом термостате больше контактов, чем нужно — это нормально. Лишние можно не использовать.
• При наличии двух одинаковых контактов (например, два контакта «4») они равнозначны, можно использовать любой.
• Если вы сомневаетесь — обратитесь к специалисту. Неправильное подключение может вывести холодильник из строя.

Как проверить работу холодильника после замены термостата

После установки нового термостата обязательно проверьте работу холодильника:

1. Включите холодильник в сеть
2. Установите регулятор термостата на среднее значение
3. Убедитесь, что компрессор включается и отключается
4. Проверьте, работает ли освещение в холодильной камере
5. Через несколько часов проконтролируйте температуру внутри холодильника
6. Убедитесь в отсутствии посторонних шумов и вибраций

Если все работает нормально — замена термостата прошла успешно. При возникновении проблем проверьте правильность подключения или обратитесь к специалисту.

Типичные ошибки при самостоятельной замене термостата холодильника

При замене термостата холодильника своими руками часто допускаются следующие ошибки:

• Неправильное подключение проводов к контактам
• Ненадежное крепление проводов
• Отсутствие заземления
• Установка несоответствующего по параметрам термостата
• Повреждение капиллярной трубки термостата

Чтобы избежать этих ошибок, внимательно изучите схему подключения, используйте качественные инструменты и будьте аккуратны при монтаже.

Когда лучше обратиться к специалисту для замены термостата

Хотя замену термостата холодильника вполне можно выполнить самостоятельно, в некоторых случаях лучше доверить эту работу профессионалам:

• Если вы не имеете опыта работы с электрикой
• При существенном отличии разъемов старого и нового термостатов
• Если холодильник находится на гарантии
• При наличии электронного управления холодильником
• Если после самостоятельной замены возникли проблемы с работой холодильника

Помните, что неправильная установка термостата может привести к серьезным поломкам холодильника. Если у вас есть сомнения — лучше обратиться к специалисту.

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру  в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.



Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему,  управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой  находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.



Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.





Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать.  Во втором,  надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри.  Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

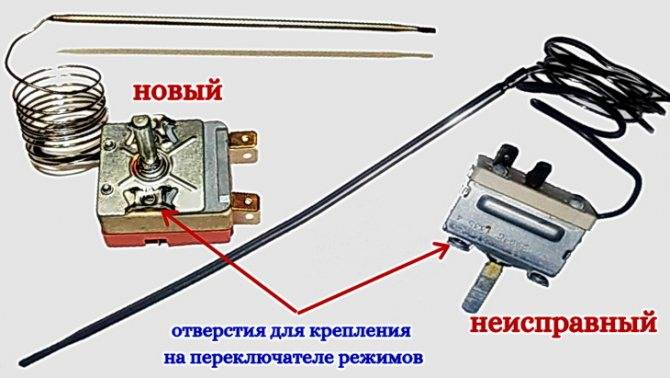

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

• Для этого надо обесточить холодильник, выдернув шнур из электросети.
• В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
• Обозначить маркером схему подключения проводов.
• Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

• оранжевый, красный или черный — соединяет термостат с компрессором;
• коричневый — фазный провод, ведущий в розетку;
• белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
• полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки



У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон  внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —>  например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно.  Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Терморегулятор холодильника. Схема и устройство

в Бытовая электроника 0 2,841 Просмотров

Описываемая электрическая схема электронного терморегулятора для холодильника меняет продолжительность паузы в работе компрессора, которая зависит от внутренней температуры.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час. ..

Подробнее

Электрическая схема терморегулятора (рис. 1.35) содержит генератор на микросхеме DD1, ключи на радиоэлементах DD2.2, DD2.3 и инвертор на элементе DD2.1.

Генератор на микросхеме К176ИЕ5 обладает переключаемыми RC-цепями (Rl, R3, Сl и R2, R4, С2). модификация времязадающих цепей выполняется ключами на микросхеме К561КТ3. Управление ключами начинается сигналами с выхода пятнадцатого разряда (вывод 5) делителя сигналов DD1.

При высоком напряжении на выходе 5 к внутренним лог. элементам микросхемы DD1 подсоединяется одна RC-цепь (R2, R4, С2). При низком напряжении электросигнал переворачивается инвертором на элементе DD2.1 и, сквозь ключ DD2.2, подсоединяется другая электроцепь (Rl, R3, Cl). Для смены термостата холодильника сопротивление R4 может иметь величину от 100 килоОм и более.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

При снижении температуры в холодильнике до 0 градусов, терморезистор марки ММТ4 сопротивлением 220 килоОм имел сопротивление в 400 кОм. Так как терморезистор подключен в цепи, определяющей продолжительность паузы, то чем ниже температура в холодильной камере, тем больше момент паузы в работе компрессора холодильника.

Следовательно, совершается регулировка температуры путем изменения длительности паузы в работе компрессора холодильника сопротивлением R3. Контролирующий импульс, сквозь ключ на транзисторе VT1 вкл промежуточное электрореле Kl, которое вкл более мощное реле. Промежуточное электрореле марки РЭС6, РЭС49.

Микросхему К561КТ3 возможно поменять на К176КТ1. Переключатель SA1 нужен для включения постоянного функционирования компрессора после оттаивания холодильника. Печатная плата электрореле показана на рисунке 1.36, а со стороны установки радиодеталей рисунок 1.37.

Габариты платы ограничены размерами электрореле на 220 В. На плате расположены выпрямительные диоды и емкости фильтра. Терморезистор R3 припаивают к тонкому проводу марки МГТФ и размещают в морозильнике.

Сопротивление R4 и переключатель SA1 размещают вблизи на пластмассовой боковой крышке реле. Переменное напряжение, идущее на электросхему должно быть таким, чтобы выпрямленное напряжение не было более 9 В. При меньшем напряж. микросхема К176ИЕ5 еще может работать, однако при напряж. более 9 В она может не работать.

Если вам необходим генератор крайне низкой частоты с раздельной регулировкой продолжительности высокого и низкого уровней, то сопротивление R3 может быть заменен потенциометром до 3 МОм. Частоту приблизительно высчитывают по формуле F =0,7/RC.

При расчетах продолжительности следует помнить, что момент работы или паузы будет равняться половине расчетной, поскольку берется лишь часть периода — либо высокий уровень, либо низкий.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Подробнее

Терморегулятор 2014-02-12

С тегами: Терморегулятор

3 Схемы точного термостата холодильника – электронные полупроводниковые

Заинтересованы в изготовлении точного электронного термостата для вашего холодильника? 3 уникальных конструкции твердотельных термостатов, описанные в этой статье, удивят вас своими «крутыми» характеристиками.

Дизайн №1: Введение

Устройство, однажды построенное и интегрированное с любым соответствующим устройством, сразу же начинает демонстрировать улучшенный контроль над системой, экономя электроэнергию и увеличивая срок службы устройства.

Обычные термостаты для холодильников дороги и не очень точны. Кроме того, они подвержены износу и, следовательно, не являются постоянными. Здесь обсуждается простое и эффективное электронное устройство термостата холодильника.

Что такое термостат

Всем нам известно, что термостат — это устройство, способное определять определенный заданный уровень температуры и отключать или переключать внешнюю нагрузку. Такие устройства могут быть электромеханического типа или более сложного электронного типа.

Термостаты обычно используются в кондиционерах, холодильных и водонагревательных приборах. Для таких применений устройство становится важной частью системы, без которой устройство может добраться и начать работать в экстремальных условиях и в конечном итоге выйти из строя.

Регулировка переключателя, предусмотренного в вышеуказанных приборах, гарантирует, что термостат отключит питание прибора, как только температура превысит желаемый предел, и снова переключится, как только температура вернется к нижнему порогу.

Таким образом, температура внутри холодильника или температура в помещении с помощью кондиционера поддерживается в благоприятных пределах.

Схема термостата холодильника, представленная здесь, может использоваться снаружи холодильника или любого подобного прибора для управления его работой.

Управлять их работой можно, прикрепив чувствительный элемент термостата к внешней теплоотводящей решетке, обычно расположенной за большинством охлаждающих устройств, использующих фреон.

Конструкция более гибкая и широкая по сравнению со встроенными термостатами и может демонстрировать более высокую эффективность. Схема может легко заменить обычные низкотехнологичные конструкции и, кроме того, значительно дешевле по сравнению с ними.

Давайте разберемся, как работает схема:

Работа схемы

На приведенной ниже схеме показана простая схема, построенная на основе IC 741, которая в основном сконфигурирована как компаратор напряжения. Для компактности схемы здесь используется бестрансформаторный источник питания. и твердотельные.

Конфигурация моста, состоящая из R3, R2, P1 и NTC R1 на входе, формирует основные чувствительные элементы схемы.

Инвертирующий вход ИС фиксируется на уровне половины напряжения питания с помощью схемы делителя напряжения R3 и R4.

Это устраняет необходимость в двойном питании ИС, и схема способна давать оптимальные результаты даже при однополярном питании.

Опорное напряжение на неинвертирующий вход ИС фиксируется через предустановку P1 по отношению к NTC (отрицательному температурному коэффициенту.)

В случае, если проверяемая температура имеет тенденцию дрейфовать выше желаемого уровня, сопротивление NTC падает, и потенциал на неинвертирующем входе ИС пересекает установленное задание.

Мгновенно переключает выход ИС, которая, в свою очередь, переключает выходной каскад, состоящий из транзистора, симисторной сети, отключая нагрузку (нагрев или систему охлаждения) до тех пор, пока температура не достигнет нижнего порога.

Резистор обратной связи R5 в какой-то степени помогает навести гистерезис в цепи, важный параметр, без которого схема может продолжать довольно быстро переключаться в ответ на внезапные изменения температуры.

После того, как сборка завершена, настройка цепи очень проста и выполняется со следующими пунктами:

ПОМНИТЕ, ЧТО ВСЯ ЦЕПЬ НАХОДИТСЯ НА НАПРЯЖЕНИИ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ РЕКОМЕНДУЕТСЯ КРАЙНЯЯ ОСТОРОЖНОСТЬ ПРИ ВЫПОЛНЕНИИ ПРОЦЕДУР ИСПЫТАНИЙ И НАСТРОЙКИ. ИСПОЛЬЗОВАНИЕ ДЕРЕВЯННОЙ ДОСКИ ИЛИ ЛЮБОГО ДРУГОГО ИЗОЛЯЦИОННОГО МАТЕРИАЛА ПОД НОГАМИ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ; ТАКЖЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ, КОТОРЫЕ ПОЛНОСТЬЮ ИЗОЛИРОВАНЫ ВБЛИЗИ И ВОКРУГ ОБЛАСТИ ЗАХВАТА.

Как настроить эту цепь электронного термостата холодильника

Вам понадобится образец источника тепла, точно отрегулированный на желаемый пороговый уровень отключения контура термостата.

Включите цепь, вставьте и присоедините указанный выше источник тепла с NTC.

Теперь отрегулируйте предустановку так, чтобы выход просто переключался (загорается светодиод выхода).
Уберите источник тепла подальше от NTC, в зависимости от гистерезиса цепи выход должен отключиться в течение нескольких секунд.

Повторите процедуру несколько раз, чтобы убедиться в правильности ее работы.

На этом настройка термостата холодильника завершена, и он готов к интеграции с любым холодильником или аналогичным устройством для точного и постоянного регулирования его работы.

Список деталей

• R1 = 10K NTC,
• R2 = ПРЕВОРТ 10K
• R3, R4 = 10K
• R5 = 100K
• R6 = 510E
• R7 = 1K
• R6 = 510E
• 6 = 1K
• R6 = 510E
• 6 = 1K
• 21066666666666666666666666666666666 гг. ОМ/1 ватт
• C1=105/400 В
• C2=100 мкФ/25 В
• D2=1N4007
• Z1 = 12 В, 1 Вт стабилитрон

Схема №2: Введение

2) Ниже описана еще одна простая, но эффективная схема электронного термостата холодильника. Пост основан на запросе, присланном мне мистером Энди. Предлагаемая идея включает в себя всего одну ИС LM 324 в качестве основного активного компонента. Давайте узнаем больше. Электронное письмо, которое я получил от мистера Энди:

 Circuit Objective

1. Я Энди из Каракаса. Я видел, что у вас есть опыт работы с термостатами и другими электронными конструкциями, поэтому я надеюсь, что вы сможете мне помочь. Мне нужно заменить механический термостат холодильника, который больше не работает. Извините, что не написал прямо в блоге. Я думаю, что это слишком много текста.
2. Я решил построить другую схему.
3. Работает хорошо, но только при плюсовых температурах. Мне нужно, чтобы схема работала от -5 до +4 по Цельсию (чтобы использовать VR1 для установки температуры внутри холодильника в диапазоне от -5 по Цельсию до +4 по Цельсию, как это делала старая ручка термостата).
4. Схема использует LM35DZ (от 0 до 100 градусов Цельсия). Я использую LM35CZ (от -55 до +150 по Цельсию). Чтобы заставить LM35CZ посылать отрицательное напряжение, я поместил резистор 18k между выводом 2 LM35 и минусом источника питания (вывод 4 LM358). (как на странице 1 или 7 (рисунок 7) в техническом описании).
5. https://www.ti.com/lit/ds/symlink/lm35.pdf
6. Поскольку я использую стабилизированный источник питания 5,2 В, я использовал следующие модификации: 1.ZD1, R6 отсутствуют. R5 550 Ом.
7. 2.VR1 5К вместо 2,2К (кастрюлю на 2,2К не нашел) Конструкция не работает при температуре ниже 0 по Цельсию. Что еще я должен изменить? Я сделал некоторые измерения.
8. При 24 градусах Цельсия LM35CZ выдает 244 мВт, при -2 градусах Цельсия, LM35CZ выдает -112 мВ (при -3 градусах Цельсия составляет -113 мВ) При -2 градусах Цельсия напряжение между TP1 и GND может быть установлено от VR1 в диапазоне от 0 до 2,07 В. Спасибо!

Оценка схемы:

Решение, вероятно, намного проще, чем может показаться.

В основном схема реагирует только на положительные температуры, поскольку она включает один источник питания. Чтобы он реагировал на отрицательные температуры. схема или, скорее, операционные усилители должны питаться двойным напряжением питания.

Это наверняка решит проблему без необходимости модификации чего-либо в схеме.

Хотя приведенная выше схема выглядит превосходно, новые любители могут найти микросхемы LM35 и TL431 совершенно незнакомыми и сложными в настройке. Аналогичную схему электронного термостата холодильника можно построить, используя всего одну микросхему LM324 и обычный диод 1N4148. как датчик.

На рисунке ниже показана простая проводка, выполненная вокруг четырехъядерного операционного усилителя IC LM324.

A1 создает виртуальное заземление для операционных усилителей цепи датчика, таким образом, очень просто создает двойное питание, избегая сложной и громоздкой проводки. A2 образует каскад измерения, в котором используется «садовый диод» 1N4148 для измерения температуры.

A2 усиливает разность, генерируемую на диоде, и подает ее на следующий каскад, где A3 настроен как компаратор.

Окончательный результат, полученный с выхода A4, наконец, подается на другой каскад компаратора, состоящий из A4, и последующий каскад релейного драйвера. Реле управляет включением/выключением компрессора холодильника в соответствии с настройками предустановки P1.

P1 должен быть настроен таким образом, чтобы зеленый светодиод просто выключался при -5 градусах или любой другой более низкой температуре, в соответствии с требованиями пользователя. Следующий P2 должен быть настроен так, чтобы реле просто срабатывало при указанных выше условиях.

R13 должен быть фактически заменен пресетом 1M. Эта предустановка должна быть настроена таким образом, чтобы реле отключалось только при температуре около 4 градусов Цельсия или при любых других более близких значениях, в зависимости от предпочтений пользователя.

Design#3

3) Идея третьей схемы, описанная ниже, была предложена мне одним из увлеченных читателей этого блога Mr.Gustavo. Я опубликовал одну аналогичную схему автоматического термостата холодильника, однако схема предназначалась для определения более высокого уровня температуры, доступного на задней боковой решетке холодильников.

Идея не очень понравилась г-ну Густаво, и он попросил меня спроектировать схему термостата холодильника, которая могла бы определять холодную температуру внутри холодильника, а не высокую температуру в задней части холодильника.

Итак, приложив некоторые усилия, я смог найти существующую СХЕМУ ЦЕПИ регулятора температуры холодильника, давайте изучим идею со следующими пунктами:

Как работает схема

Концепция не очень нова и не уникальна, это обычный компаратор концепция, которая была включена здесь.

IC 741 работает в режиме стандартного компаратора, а также как схема неинвертирующего усилителя.

Термистор NTC становится основным чувствительным компонентом и отвечает за определение низких температур.

NTC означает отрицательный температурный коэффициент, означающий, что сопротивление термистора будет увеличиваться по мере того, как температура вокруг него падает.

Следует отметить, что NTC должен быть оценен в соответствии с заданными характеристиками, иначе система не будет работать должным образом.

Предустановка P1 используется для установки точки срабатывания ИС.

Когда температура внутри холодильника падает ниже порогового уровня, сопротивление термистора становится достаточно высоким и снижает напряжение на инвертирующем контакте ниже уровня напряжения на неинвертирующем контакте.

Мгновенно устанавливает высокий уровень на выходе микросхемы, активирует реле и выключает компрессор холодильника.

P1 должен быть настроен таким образом, чтобы выходной сигнал операционного усилителя становился высоким при температуре около нуля градусов Цельсия.

Небольшой гистерезис, вносимый схемой, является благом или, скорее, замаскированным благословением, потому что из-за этого схема не переключается быстро на пороговых уровнях, а реагирует только после того, как температура поднялась примерно на пару градусов выше порога срабатывания. уровень.

Например, предположим, что если уровень срабатывания установлен на ноль градусов, ИС отключит реле в этот момент, и компрессор холодильника также будет ВЫКЛЮЧЕН, температура внутри холодильника начнет повышаться, но ИС не переключится обратно немедленно, но сохраняет свое положение до тех пор, пока температура не поднимется как минимум до 3 градусов Цельсия выше нуля.

Это были 3 точные и надежные конструкции термостата, которые можно собрать и установить в вашем холодильнике для необходимого контроля температуры.

Если у вас есть дополнительные вопросы, вы можете выразить их в своих комментариях

холодильник — замена термостата холодильника — клеммы отличаются. Справка по проводке — RLA36G.1 (Великобритания)

Задавать вопрос

спросил 1 год, 1 месяц назад

Изменено 1 год, 1 месяц назад

Просмотрено 1к раз

TL;DR: Можно ли это подключить для работы?

Больше изображений: https://imgur.com/a/qQcZXpL введите описание изображения здесь

(Вы не можете сказать из-за вспышки, но два коричневого цвета, которые соединяются рядом друг с другом на термостате, имеют немного разные оттенки. )

Один исходит из холодильника, а другой из выключатель света. Справа темнее, слева светло-коричневый.

2 коричневых провода, идущих к секции 3, имеют здесь только 1 клемму.

И один черный кабель, который идет на 4, имеет две клеммы.

Я пытался найти свою точную модель, но все они были такого типа с альтернативными терминалами.

---

История: (Холодильник барахлит. Первоначально было слишком холодно при настройке циферблата 3 (n) — это нормально для этого времени года. Мне пришлось включить его на 1,5, чтобы достичь идеальных температур. Перенесите на несколько недель. а теперь наоборот.Холодает недостаточно, хотя наверху еще иней.)

Кажется, что компрессор всегда включен. Это довольно случайно. Лед тает атм. Очень случайно.

Поскольку мне срочно нужен холодильник, я случайно купил термостат на замену. Я не думаю, что это проблема, но, я полагаю, стоит попробовать. Только я открыл упаковку, и мой холодильник только для того, чтобы заметить, что он немного отличается.

Что мне делать? Спасибо.

(Великобритания)

• термостат
• холодильник

Я не понимаю, почему он не может просто совпадать, штифт за штифтом.
Оба имеют четко совпадающую землю, кажется, что жизни находятся на двойной адаптированной лепестковой клемме [это может быть один кусок металла, сделанный для двух проводов, или у одной из лопаток также есть выступ, на который выходит вторая лопатка — в любом случае , они пара и перемещаются как таковые] и нейтральный использует один выступ [из которого запасной был изначально обрезан.]
Просто похоже, что замена может охватывать более одной модели, он не был обрезан, чтобы соответствовать только этому холодильнику. . Цифры даже совпадают, что мы можем о них увидеть. Вы можете использовать либо вкладку заземления, либо любой из контактов 4. Они электрически эквивалентны.

4

Спасибо за ответы.

Я предположил, что оба коричневого были связаны, но на самом деле это не выглядело так.
