Тиристорные регуляторы напряжения своими руками схемы. Тиристорный регулятор напряжения своими руками: схемы, принцип работы, применение

Как работает тиристорный регулятор напряжения. Для чего применяются тиристорные регуляторы. Какие существуют схемы тиристорных регуляторов напряжения. Как собрать тиристорный регулятор своими руками. Какие преимущества и недостатки у тиристорных регуляторов.

Что такое тиристорный регулятор напряжения и как он работает

Тиристорный регулятор напряжения — это электронное устройство, которое позволяет плавно изменять напряжение и мощность, подаваемые на нагрузку. Основным элементом такого регулятора является тиристор — полупроводниковый прибор с тремя выводами:

• Анод
• Катод
• Управляющий электрод

Принцип работы тиристорного регулятора основан на изменении угла открытия тиристора в течение периода переменного напряжения. Чем позже открывается тиристор, тем меньшее напряжение подается на нагрузку.

Области применения тиристорных регуляторов напряжения

Тиристорные регуляторы напряжения нашли широкое применение в различных сферах:

• Регулирование яркости освещения
• Управление скоростью электродвигателей
• Регулирование мощности нагревательных элементов
• Управление электроинструментом
• Регулирование температуры в электропечах

Благодаря плавной регулировке мощности тиристорные регуляторы позволяют экономить электроэнергию и продлевать срок службы оборудования.

Основные схемы тиристорных регуляторов напряжения

Существует несколько базовых схем тиристорных регуляторов:

Однополупериодный регулятор

Это простейшая схема, в которой используется один тиристор. Регулировка происходит только в одном полупериоде переменного напряжения. Недостаток — низкий КПД и пульсации на нагрузке.

Двухполупериодный регулятор

В этой схеме используются два встречно-параллельно включенных тиристора. Регулировка происходит в обоих полупериодах, что обеспечивает более высокий КПД и меньшие пульсации.

Трехфазный регулятор

Применяется для регулирования мощности в трехфазных сетях. Содержит 6 тиристоров, по два на каждую фазу.

Как собрать простой тиристорный регулятор напряжения своими руками

Для сборки простого однофазного регулятора понадобятся следующие компоненты:

• Тиристор КУ202Н или аналогичный
• Диод КД202А
• Резисторы: 100 кОм, 1 кОм, 510 Ом
• Конденсатор 0.1 мкФ
• Потенциометр 220 кОм

Порядок сборки:

1. Соберите схему согласно принципиальной схеме
2. Проверьте правильность подключения компонентов
3. Подключите нагрузку к выходу регулятора
4. Подайте питание и проверьте работоспособность, вращая ручку потенциометра

При сборке соблюдайте меры предосторожности — схема работает с сетевым напряжением!

Преимущества и недостатки тиристорных регуляторов напряжения

Тиристорные регуляторы имеют ряд достоинств:

• Плавная регулировка мощности
• Высокий КПД
• Малые габариты и вес
• Надежность и долговечность

К недостаткам можно отнести:

• Внесение помех в сеть
• Искажение формы напряжения
• Сложность регулирования маломощной нагрузки

Особенности применения тиристорных регуляторов для различных типов нагрузки

При использовании тиристорных регуляторов важно учитывать тип нагрузки:

Активная нагрузка

Лампы накаливания, нагревательные элементы — регулируются без проблем.

Индуктивная нагрузка

Электродвигатели, трансформаторы — требуется применение специальных схем регулирования.

Емкостная нагрузка

Люминесцентные и светодиодные лампы — могут возникать проблемы с регулированием, необходимы специальные схемы.

Промышленные тиристорные регуляторы напряжения

Для промышленного применения выпускаются готовые тиристорные регуляторы с широкими возможностями:

• Высокая мощность — до сотен киловатт
• Микропроцессорное управление
• Интерфейсы для подключения к системам автоматики
• Защита от аварийных режимов
• Диагностика и индикация состояния

Такие регуляторы применяются для управления мощными промышленными установками и технологическими процессами.

Перспективы развития тиристорных регуляторов напряжения

Основные направления совершенствования тиристорных регуляторов:

• Повышение КПД и снижение уровня помех
• Расширение функциональных возможностей
• Интеграция с системами «умный дом»
• Применение цифровых методов управления
• Создание гибридных схем с использованием IGBT-транзисторов

Тиристорные регуляторы продолжают оставаться востребованными благодаря простоте, надежности и невысокой стоимости.

Тиристорный регулятор напряжения своими руками: конструктивные особенности

Из-за использования в повседневной жизни большого количества электрических приборов (микроволновок, электрочайников, компьютеров и т.д.) нередко возникает необходимость регулировки их мощностей. Для этого применяют регулятор напряжения на тиристоре. Оно имеет простую конструкцию, поэтому собрать его самостоятельно несложно.

Содержание

1. Нюансы в конструкции
2. Область применения и цели использования
3. Принцип действия
4. Способы закрывания тиристора
5. Простой регулятор напряжения
6. Способы регулирования фазового напряжения в сети
7. Схемы на тиристорах

Нюансы в конструкции

Регулятор напряжения на тиристоре

Тиристор – это управляемый полупроводник. При необходимости он может очень быстро провести ток в нужном направлении. От привычных диодов устройство отличается тем, что имеет возможность контролировать момент подачи напряжения.

Регулятор состоит из трех компонентов:

• катод – проводник, подключаемый к отрицательному полюсу источника питания;
• анод – элемент, присоединяемый к положительному полюсу;
• управляемый электрод (модулятор), который полностью охватывает катод.

Регулятор функционирует при соблюдении нескольких условий:

• тиристор должен попадать в схему под общее напряжение;
• модулятор должен получать кратковременный импульс, позволяющий устройству контролировать мощность электроприбора. В отличие от транзистора регулятору не требуется удержание этого сигнала.

Тиристор не применяется в схемах с постоянным током, поскольку он закрывается, если нет напряжения в цепи. В то же время в приборах с переменным током регистр необходим. Это связано с тем, что в подобных схемах имеется возможность полностью закрыть полупроводниковый элемент. С этим справится любая полуволна, если возникнет такая потребность.

Тиристор обладает двумя устойчивыми положениями («открыто» или «закрыто»), которые переключаются при помощи напряжения. При появлении нагрузки он включается, при пропадании электрического тока выключается. Собирать подобные регуляторы учат начинающих радиолюбителей. Заводские паяльники, имеющие регулировку температуры жала, стоят дорого. Гораздо дешевле купить простой паяльник и самому собрать для него регистр напряжения.

Существует несколько схем монтажа устройства. Самый несложный – это навесной тип. При его сборке не используют печатную плату. Не потребуется также специальные навыки при монтаже. Сам процесс занимает мало времени. Поняв принцип работы регистра, будет просто разобраться в схемах и рассчитать оптимальную мощность для идеальной работы оборудования, где тиристор установлен.

Область применения и цели использования

Применение тиристорного регулятора мощности

Используют тиристор во многих электроинструментах: строительных, столярных бытовых и прочих. Он играет в схемах роль ключа при коммутации токов, при этом работая от малых импульсов. Выключается только при нулевом уровне напряжении в цепи. К примеру, тиристор контролирует скорость работы ножей в блендере, регулирует быстроту нагнетания воздуха в фене, координирует мощность нагревательных элементов в приборах, а также выполняет другие не менее важные функции.

В схемах с высокоиндуктивной нагрузкой, где ток отстает от напряжения, тиристоры могут не закрываться полностью, что приведет к поломке оборудования. В строительных приборах (дрелях, шлифовальных машинах, болгарках и т.д.) тиристор переключается при нажатии кнопки, которая находится в общем с ним блоке. При этом происходят изменения в работе двигателя.

Тиристорный регулятор отлично работает в коллекторном двигателе, где есть щёточный узел. В асинхронных движках устройство менять обороты не сможет.

Принцип действия

Специфика работы прибора заключается в том, что напряжение в нем регулируется мощностью, в также электроперебоями в сети. Регулятор тока на тиристоре при этом пропускает его только в одном конкретном направлении. Если устройство не отключить, оно так и будет продолжать работать, пока его не выключат после определенных действий.

Изготавливая тиристорный регулятор напряжения своими руками, в конструкции следует предусмотреть достаточно свободного места для установки управляющей кнопки или рычага. При сборке по классической схеме имеет смысл использовать в конструкции специальный выключатель, который при изменении уровня напряжения светит разными цветами. Это обезопасит человека от возникновения неприятных ситуаций, поражений током.

Способы закрывания тиристора

Выключение тиристора путем изменения полярности напряжения между катодом и анодом

Подача импульса на управляющий электрод неспособна прекратить его работу или закрыть. Модулятор только включает тиристор. Прекращение действия последнего происходит только после того, как на ступени катод-анод прерывается подача тока.

Регулятор напряжения на тиристоре ку202н закрывается следующими способами:

• Отключить схему от блока питания (батарейки). Устройство при этом не заработает до тех пор, пока не будет нажата специальная кнопка.
• Размокнуть соединение анод-катод с помощью проволоки или пинцета. Через эти элементы идет все напряжение, поступая в тиристор. Если перемычку разомкнуть, уровень тока окажется нулевым и устройство выключится.
• Уменьшить напряжение до минимального.

Простой регулятор напряжения

Схема регулятора мощности для паяльника

Даже самая простая радиодеталь состоит из генератора, выпрямителя, аккумулятора, а также переключателя напряжения. Такие устройства обычно не содержат стабилизаторов. Сам же тиристорный регулятор тока состоит из таких элементов:

• диод – 4 шт.;
• транзистор – 1 шт;
• конденсатор – 2 шт.;
• резистор – 2 шт.

Чтобы избежать перегрева транзистора, к нему устанавливают систему охлаждения. Желательно, чтобы последняя имела большой запас мощности, которая позволит заряжать в дальнейшем аккумуляторы с невысокой емкостью.

Способы регулирования фазового напряжения в сети

Изменяют переменное электрическое напряжение при помощи таких электрических приборов, как: тиратрон, тиристор и прочие. При изменении угла этих структур на нагрузку подаются неполными полуволнами, а в результате регулируется действующее напряжение. Искажение вызывает возрастание тока и падение напряжения. Последнее меняет форму из синусоидальной в несинусоидальную.

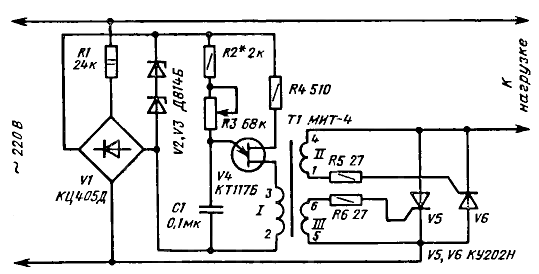

Схемы на тиристорах

Система включится после того, как на конденсаторе соберется достаточно напряжения. При этом момент открытия контролируется при помощи резистора. На схеме он обозначен как R2. Чем медленнее заряжается конденсатор, тем больше сопротивления у этого элемента. Регулируется электроток через управляющий электрод.

Эта схема дает возможность контролировать полную мощность в устройстве, так как регулируются два полупериода. Это возможно благодаря установке в диодном мосте тиристора, который воздействует на одну из полуволн.

Регулятор напряжения, схема которого представлена выше, имеет упрощенную конструкцию. Контролируется здесь одна полуволна, в то время как другая без изменений проходит через VD1. Работает по аналогичному сценарию.

При работе с тиристором импульс на управляющий электрод следует подавать в определенный момент, чтобы срез фаз достиг требуемой величины. Нужно определять переход полуволны в нулевой уровень, иначе регулировка не будет эффективной.

Тиристорный регулятор W5-ZZ4V300-24C

НАЗНАЧЕНИЕ

Трехфазный трехканальный тиристорный регулятор мощности W5-ZZ4V300-24C (далее Устройство) предназначен для плавной регулировки мощности нагрузки в трехфазных сетях. Устройство применяется для регулировки мощности только активной нагрузки (тэны, инфракрасные нагреватели, системы освещения и т.д.).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет плавную регулировку мощности с помощью 3-х групп из двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Регулировка выходной мощности осуществляется числоимпульсным способом. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенное количество периодов колебания напряжения питания (открытие при пересечении нуля — zero crossing control) в течении 2 секунд. Для уменьшения пульсаций мощности нагрузки, активные периоды по отношению к пассивным распределяются равномерно по времени (при 10% мощности тиристоры включаются каждый 10-й период). В качестве аналогового сигнала могут быть использованы источник тока (

4-20 мА) или источник напряжения (DC 0 — 5 В или DC 0- 10 В). Диапазон и параметры управляющего сигнала устанавливаются джампером и потенциометром на плате управления. Управление устройством так же возможно по принципу «Stand-by» по сигналу от сухого контакта. В данном случае Устройство, при получении сигнала на включение, осуществляет вывод нагрузки на заданный уровень мощности и осуществляет его поддержание до момента снятия управляющего сигнала.

Устройство имеет возможность установки ограничения уровня максимальной выходной мощности. Установка ограничения осуществляется потенциометром «MAX» на лицевой стороне Устройства.

Устройство имеет возможность индикации на внешние цепи аварийных состояний (авария сети, перегрев, перегорание предохранителя) посредством встроенного исполнительного реле. Использование выхода исполнительного реле в цепях управления быстродействующими выключателями на Входе устройства позволяет реализовать комплексную защиту от аварийных режимов.

ВНИМАНИЕ: Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВНИМАНИЕ: Устройство не предназначено для работы на постоянном токе.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Номинальный ток нагрузки 300А;
• Работа с активной нагрузкой;
• Диапазон напряжения питания нагрузки AC200-480В;
• Напряжение питания схемы управления AC220В;
• 1 режим регулировки мощности нагрузки;
• Индикаторы режима работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях;
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, на лицевой стороне (поворотные потенциометры настройки устройства, разъем для подключения напряжения питания и внешних устройств управления и светодиодные индикаторы состояния Устройства). Корпус-охладитель в основании имеет 4 отверстия для крепления Устройства на ровную поверхность. Заземление корпуса Устройства обязательно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317. 4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Схема подключения нагрузки к регулятору

Вариант подключения нагрузки по схеме с отключением Устройства при Аварийных ситуациях.

Рекомендовано использование контакторов аварийной защиты. Соблюдение направления подключения Устройства обязательно!

---

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Способ управления мощностью на нагрузке

Числоимпульсный способ управления

Серия регулятора

W5 аналоговые

Тип регулятора

Трехканальный, для трехфазной сети без нейтрали

Вес

23.4 кг

Бренд

SIPIN

Найти похожие

Инструкция Паспорт (Описание_и_руководство_по_эксплуатации_W5ZZ. pdf, 1,563 Kb) [Скачать]

Работает ли тиристорный регулятор на индуктивную нагрузку?

Регуляторы мощности с фазовым управлением тиристоров штатно работают с трансформаторной / индуктивной нагрузкой.

---

На какое напряжение расчитаны регуляторы мощности?

Базовое напряжение в нагрузке практически у всех видов регуляторов мощности составляет АС200-480В. А это значит имеется возможность подключить нагрузку работающую как с линейным стандартным напряжением АС400В (380В), так и с фазным АС230В (220В).

---

Где и как можно приобрести быстродействующие предохранители для ТРМ?

Приобрести запасные предохранители возможно у нас. Стоимость и наличие предохранителей указана на нашем сайте в разделе аксессуары к регуляторам.

---

Что делать с продукцией требующей ремонта?

Так как мы являемся официальными представителями производителей регуляторов мощности разных брендов. Мы имеем возможность осуществить гарантийный и не гарантийный ремонт с использованием только оригинальных запчастей и с полной проверкой на работоспособность устройства после ремонта.

Неисправную продукцию (по мнению пользователя) нужно отправить или передать нам с рекламацией на диагностику. Адрес получателя указан в разделе контакты.

Максимальный срок диагностики с момента получения нами устройства от пользователя составляет 5 рабочих дней. После согласования с пользователем производится ремонт, срок ремонта зависит от наличия запчастей и характера неисправности.

С более подробной информацией вы можете ознакомиться на отдельной странице.

---

Где находится ваш склад и пункт выдачи товара?

196240, г. Санкт-Петербург, 5-й Предпортовый проезд, д.1 (вход со двора) — здесь можно заказать, оплатить, получить и сдать в ремонт (сервис центр) продукцию.

Выдача продукции осуществляется в будние дни с пн по пт с 09:00 до 18:00.

---

Есть ли  регуляторы мощности Российского производства?

На нашем сайте представлены регуляторы Российского производства ТРМ компании МЕАНДР.

---

Цены на сайте указаны с НДС?

Да

---

С кем я могу проконсультироваться по техническому вопросу?

С нашими техническими специалистами, по телефону +7(800)100-4220, доб. 160 или +7(800)550- 9738 бесплатные по России. Также можно задать вопрос по электронной почте [email protected]

---

У Вас есть сертификат на регулятор мощности?

Необходимые актуальные сертификаты всегда прилагаются при отгрузке.

Как построить регулятор напряжения

••• wikipedia commons

Обновлено 24 апреля 2017 г.

Автор: Cassandra Tribe

Самое запутанное в создании регулятора напряжения то, что вам понадобится деталь под названием «регулятор напряжения». построить один. Эта штука сама по себе ничего не сделает. Следуя этим шагам, вы сможете собрать все, чтобы сделать работающий регулятор напряжения, способный принимать от семи до 30 вольт и регулировать его до стабильного выходного напряжения в пять вольт.

Первое, что вам нужно сделать, это определить различные выводы на регуляторе и сориентировать макетную плату.

Держите регулятор напряжения 7805 так, чтобы печать была обращена к вам. Отведение слева от вас является входным отведением. Средний провод – это земля. Ведущий справа от вас — ваш выход.

Теперь возьмите макетную доску и положите ее на рабочую поверхность так, чтобы длина доски проходила слева направо, а блестящая сторона была обращена вниз. Доска разделена на три основные области. То, что мы назовем нижней частью доски, представляет собой ряд отверстий, которые образуют узкий прямоугольник и проходят слева направо. Аналогичная серия отверстий проходит через верхнюю часть платы. Оба они называются «клеммными колодками». В центре есть ряд отверстий, также имеющих прямоугольную форму, но эта схема намного шире, чем отверстия в нижней или верхней части вашей печатной платы.

Поместите макетную доску на рабочую поверхность таким образом, чтобы длина доски шла слева направо. Подсоедините заземляющий провод трансформатора, который вы хотите использовать для регулятора напряжения, к одной из длинных внешних полос макетной платы, ближайшей к вам. Считайте, что это нижняя часть макетной платы.

Возьмите регулятор напряжения 7805 и вставьте выходной провод 7805 в полосу отверстий в верхней части макетной платы. Остальные выводы, земля и вход должны быть подключены к центральной части платы.

Соедините землю от нижней клеммной колодки с землей (средний провод) 7805 с помощью перемычки.

Подсоедините положительный провод от трансформатора к входу 7805. Помните, что вход вашего 7805 — это вывод слева, если вы держите 7805 печатной стороной к себе. Даже если вы используете регулятор напряжения другого размера или типа, стандартом производства является то, что печать всегда выполняется на одной и той же стороне, чтобы можно было идентифицировать выводы.

Теперь возьмите конденсатор. Конденсаторы имеют как положительный, так и отрицательный вывод, только один из них будет отмечен. Отрицательная клемма будет отмечена (-), а положительная клемма будет отмечена (+). Найдите положительную клемму конденсатора и соедините ее с входным проводом 7805.

Подключите выход 7805 к длинной внешней клеммной колодке в верхней части макетной платы.

Подсоедините второй конденсатор между выходным и заземляющим выводами 7805. Отрицательный вывод конденсатора должен соединиться с землей 7805, а положительный — с входным выводом 7805.

Вещи, которые вам понадобятся

• 7805 Пятимонологический регулятор напряжения в корпусе до 220
• Два электролитических конденсатора (от 100 до 1000 млн.) с тонким электрическим проводом, прикрепленным к выводу, чтобы проверить макетную плату, чтобы убедиться, что отверстия, в которые вы подключаете провода, подключены к обратной стороне платы. Измеренное сопротивление будет равно нулю, если они соединены.

Предупреждения

• Не подавайте на этот регулятор напряжения напряжение более 30 вольт, иначе вы сожжете компоненты.

Связанные статьи

Советы

• Используйте мультиметр с тонким электрическим проводом, прикрепленным к проводу, чтобы проверить макетную плату и убедиться, что отверстия, в которые вы подключаете провода, соединены с обратной стороной платы. Измеренное сопротивление будет равно нулю, если они соединены.

Предупреждения

• Не подавайте на этот регулятор напряжения напряжение более 30 вольт, иначе вы сожжете компоненты.

Об авторе

Кассандра Трайб работает в сфере строительства более 17 лет и имеет опыт работы в различных областях механики, науки, автомобилестроения и математики. Она пишет и редактирует более 10 лет. Сферы ее интересов включают культуру и общество, автомобилестроение, компьютеры, бизнес, Интернет, науку, проектирование и реализацию конструкций.

Фото

wikipedia commons

Знакомство с линейными регуляторами напряжения

Линейные регуляторы представляют собой простые схемы регуляторов напряжения, обычно используемые в электронике. В этой статье кратко обсуждается, как работают линейные регуляторы, их преимущества и недостатки, варианты линейного регулятора и важные параметры таблицы данных.

Как работают линейные стабилизаторы

Линейные регуляторы используют замкнутую петлю обратной связи для смещения проходного элемента для поддержания постоянного напряжения на его выходных клеммах. На рисунке 1 операционный усилитель управляет базой Q1, чтобы гарантировать, что напряжение на его инвертирующем входе будет равно опорному напряжению на его неинвертирующем входе.

ОУ в этой схеме имеет небольшую нагрузку, ток базы и минимальную емкостную нагрузку. Следовательно, он может очень быстро реагировать на изменения нагрузки.

На этой схеме можно увидеть две вещи:

1. Линейные регуляторы являются понижающими преобразователями, а это означает, что выходное напряжение всегда будет меньше входного. На самом деле существует минимальная разница напряжений между V _IN и V _OUT , которая позволит работать линейному регулятору. В даташитах это значение называется падением напряжения. Если В _OUT > V _IN — V _DROPOUT , то линейный регулятор не может отрегулировать выходное напряжение на требуемом уровне.
2. Мощность рассеивается на проходном транзисторе. Количество энергии равно P=(V _IN -V _OUT )*I _LOAD . Эта мощность — потраченное впустую тепло. Это тепло заставляет регулятор нагреваться.

Рис. 1: Пример внутренней работы линейного регулятора

Источник изображения: http://www.eetimes.com/document.asp?doc_id=1272466

Преимущества линейных регуляторов

Линейные регуляторы обычно имеют высокую степень интеграции, включая проходной элемент и контур обратной связи. Некоторые линейные регуляторы, такие как LM317, регулируются при использовании внешнего резистивного делителя.

Недостатки линейных регуляторов

Линейные регуляторы имеют следующие преимущества:

• Простота.
• Дешево.
• Коэффициент отклонения источника питания. Линейные регуляторы быстро реагируют на изменения входного напряжения, создавая выходное напряжение, практически свободное от любых пульсаций на входе.
• Быстро реагировать на изменения напряжения нагрузки.
• Нет шума переключения. Другие схемы преобразования напряжения, известные как преобразователи постоянного тока, имеют высокочастотный шум переключения. Линейные регуляторы не имеют этой характеристики.

Основным недостатком линейных регуляторов является их неэффективность. Это происходит из-за падения напряжения на проходном элементе. Эта неэффективность может привести к перегреву линейного регулятора. Обратите внимание на ожидаемое тепловыделение для вашего приложения и обязательно используйте соответствующий радиатор или медный наполнитель, чтобы справиться с повышением температуры. Если требуется высокая мощность, эффективность или повышающий преобразователь, используйте преобразователь постоянного тока.

Варианты линейного регулятора

Линейные регуляторы бывают разных видов. Некоторые линейные регуляторы имеют фиксированные выходы. Некоторые имеют выходы, программируемые резисторным делителем. Некоторые регулируют отрицательное напряжение. Регуляторы с малым падением напряжения, известные как LDO, имеют небольшое падение напряжения. Некоторые линейные регуляторы включают в себя смарт-зарядку аккумулятора. Некоторые из них представляют собой сложные программируемые чипы, используемые в автоматизированном испытательном оборудовании. Для линейных регуляторов характерно отключение при перегреве.

Важные параметры таблицы данных

Максимальное входное напряжение: Это максимальное напряжение, которое может быть подано на входную клемму без повреждения или разрушения детали.

Дифференциал входного/выходного напряжения: Некоторые регулируемые линейные стабилизаторы имеют максимальную номинальную разницу входного/выходного напряжения.

Номинальный ток: Максимальный ток, который может обеспечить линейный регулятор. Это зависит от других факторов, таких как перепад входного и выходного напряжения, температура окружающей среды и теплоотвод.
