Транзистор тестер схема. Универсальный тестер электронных компонентов на базе ATmega328: подробный обзор и инструкция

Как работает тестер электронных компонентов на ATmega328. Какие элементы может проверять. Как собрать и настроить тестер своими руками. Какие преимущества дает использование тестера радиолюбителю.

Принцип работы тестера электронных компонентов на ATmega328

Тестер электронных компонентов на базе микроконтроллера ATmega328 — это универсальный прибор для проверки и анализа различных радиодеталей. Принцип его работы основан на измерении электрических параметров подключенного компонента и сравнении их с эталонными значениями, хранящимися в памяти микроконтроллера.

Основные этапы работы тестера:

1. Подключение проверяемого компонента к измерительным контактам тестера
2. Подача тестовых сигналов на выводы компонента
3. Измерение отклика компонента на тестовые воздействия
4. Анализ полученных результатов микроконтроллером
5. Определение типа компонента и его основных параметров
6. Вывод результатов на дисплей

Благодаря использованию микроконтроллера ATmega328, тестер может автоматически определять тип подключенного компонента и измерять его ключевые характеристики без необходимости ручных переключений.

Возможности тестера по проверке электронных компонентов

Универсальный тестер на базе ATmega328 способен проверять и измерять параметры следующих компонентов:

• Резисторы — измерение сопротивления
• Конденсаторы — измерение емкости и ESR
• Индуктивности — измерение индуктивности
• Диоды — определение прямого падения напряжения
• Светодиоды — проверка работоспособности
• Биполярные транзисторы — определение типа (NPN/PNP) и коэффициента усиления
• Полевые транзисторы — определение типа (N/P-канальный)
• Тиристоры и симисторы — проверка работоспособности
• Стабилитроны — измерение напряжения стабилизации

Тестер автоматически определяет тип подключенного компонента и выводит его основные параметры на дисплей. Это значительно упрощает и ускоряет процесс проверки радиодеталей.

Схема и конструкция тестера на ATmega328

Основные компоненты схемы тестера:

• Микроконтроллер ATmega328 — мозг устройства
• ЖК-дисплей 16×2 символа — для вывода результатов
• Кнопка управления — для запуска измерений
• Разъемы для подключения проверяемых компонентов
• Источник питания — батарея или USB

Схема тестера довольно проста и может быть собрана начинающим радиолюбителем. Все компоненты легкодоступны и недороги. Конструктивно тестер обычно выполняется в небольшом пластиковом корпусе с ЖК-дисплеем и разъемами для подключения проверяемых деталей.

Программирование и настройка тестера

Для работы тестера необходимо загрузить в микроконтроллер специальную прошивку. Существует несколько вариантов прошивок с разным функционалом. Основные этапы программирования:

1. Загрузка hex-файла прошивки
2. Подключение программатора к плате тестера
3. Запись прошивки в ATmega328 с помощью программатора
4. Настройка фьюзов микроконтроллера
5. Проверка работоспособности

После прошивки может потребоваться калибровка тестера с помощью эталонных компонентов для повышения точности измерений. Процедура калибровки обычно описана в инструкции к прошивке.

Преимущества использования тестера радиолюбителем

Универсальный тестер электронных компонентов дает радиолюбителю следующие преимущества:

• Быстрая проверка исправности радиодеталей
• Определение неизвестных компонентов
• Измерение основных параметров без переключения режимов
• Компактность и автономность
• Низкая стоимость по сравнению с профессиональными приборами
• Возможность самостоятельной сборки и модификации

Тестер значительно упрощает процесс отладки и ремонта электронных устройств, позволяя быстро выявлять неисправные компоненты.

Ограничения и недостатки тестера

При всех своих достоинствах, тестер на ATmega328 имеет некоторые ограничения:

• Невысокая точность измерений по сравнению с профессиональными приборами
• Ограниченный диапазон измеряемых величин
• Невозможность проверки некоторых специфических компонентов
• Отсутствие возможности измерения в схеме (in-circuit)
• Необходимость периодической калибровки

Однако для большинства любительских применений возможностей тестера вполне достаточно. При необходимости более точных измерений следует использовать специализированные приборы.

Сравнение с другими методами проверки компонентов

По сравнению с традиционными методами проверки радиодеталей, тестер на ATmega328 имеет ряд преимуществ:

Метод проверки	Преимущества	Недостатки
Мультиметр	— Дешевизна — Простота использования	— Ручное переключение режимов — Ограниченный функционал
Специализированные тестеры	— Высокая точность — Широкий функционал	— Высокая стоимость — Сложность в освоении
Тестер на ATmega328	— Автоматическое определение компонентов — Универсальность — Низкая стоимость	— Меньшая точность, чем у профессиональных приборов — Ограниченный диапазон измерений

Как видно, тестер на ATmega328 занимает промежуточное положение, сочетая универсальность, простоту использования и доступную цену.

Рекомендации по использованию тестера

Для эффективного использования тестера электронных компонентов рекомендуется:

• Внимательно изучить инструкцию и возможности конкретной модели
• Периодически проводить калибровку с помощью эталонных компонентов
• Использовать свежие батареи или стабильный источник питания
• Содержать измерительные контакты в чистоте
• Соблюдать осторожность при проверке высоковольтных компонентов
• Для повышения точности проводить несколько измерений

При правильном использовании тестер станет незаменимым помощником в работе радиолюбителя, значительно упростив процесс проверки и отладки электронных устройств.

Транзистор тестер GM328A инструкция, обзор и проверка компонентов

GM328A – Многофункциональный прибор для проверки и автоматического обнаружения транзисторов типа NPN и PNP, полевых транзисторов, диодов, спаренных диодов, светодиодов, стабилитронов, тиристоров, дросселей, сопротивлений, конденсаторов с автоматическим определением цоколевки выводов всех компонентов.

Купить тестер GM328A
Инструкция на русском

Характеристики:
Микроконтроллер: Atmega328;
Напряжение питания: 6 – 12 В постоянного тока;
Рабочий ток: 30 мА;
Дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета 16 бит;
Диапазон измерения сопротивления: 0,01 Ом – 50 МОм;
Диапазон измерения емкость: 25 пФ – 100 мкФ;
Диапазон измерения индуктивности: 0,01 мГн – 20 Гн;
Диапазон измерения частоты: 1 Гц – 1 МГц;
Диапазон измерения напряжения (постоянного): 0,01 В – 50 В;
Генератор прямоугольных импульсов с частотой: 1 Гц – 2000000 Гц;
10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%;
Определяет: ESR, RLC, распиновку тиристоров, симисторов;
Определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку;
Определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET), тиристоры, JFET, распиновку и отображает наличие защитного диода;
Габариты: 78 x 68 x 28 мм;
Вес: 65 г;

Схема GM328A

GM328 можно использовать в качестве генератора прямоугольных ШИМ-сигналов, с возможностью изменять скважность от 1 до 99%. Транзистор тестер может измерять частоту от 1 до 4000000 Гц, проверять у конденсаторов емкость, ESR – эквивалентное последовательное сопротивление и Vloss – добротность.
Работать в режиме генератора импульсов до 2 мГц.

А также этот универсальный прибор имеет: Русифицированный интерфейс. Цветной ЖК TFT дисплей. Управление в меню прибора производится поворотным энкодером с функцией нажатия. Микросхема контроллера ATmega328P установлена на панельку и имеет удобный для замены и ремонта корпус DIP.

В режиме “Транзистор тест” проверяет переходы транзисторов типа NPN и PNP, автоматически определяет расположение выводов транзисторов, коэффициент усиления по току, пороговое напряжение открытия, утечку тока. Проверяет диоды, емкость перехода, напряжение падения и обратный ток. Есть поддержка измерения делителя из двух резисторов.

Для активации режима генератора импульсов нажимает и удерживаем энкодер две три секунды, после чего переходим на следующий разряд ввода частоты.

Питание прибора можно осуществлять от любого внешнего источника 7 В – 12 В, через стандартный разъем питания 5,5 мм. Если tester не используется в течение 1 минуты, то он автоматически переходит в сон, ток спящего режима всего 20 нА.

При первом включении, следует выбрать “режим самотеста”, соединить перемычками из медного провода контакты 1-2-3 и приготовить керамический конденсатор 0,1 мкФ, далее тестер на дисплее подскажет Вам следующие шаги. Во время калибровки, не желательно дотрагиваться до платы, так как Вы можете внести погрешность в измерения.

Внимание!!! Тестер легко спалить, если попытаться измерять емкость электролита, предварительно не разрядив его.

Схема тестера на atmega328

By Yurtex , May 4, in МК для начинающих. Прибор хотелось бы » прозреть» железяку. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Поиск данных по Вашему запросу:

Схема тестера на atmega328

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Транзистор тестер на Atmega328
• Тестер-плата ESR KINLANSAN на ATmega328P с алиэкспресс
• Шайтан коробка радиолюбителя или AVR Transistor Tester
• Восстановить ESRmetr
• Тестер ЭРЭ с AVR микроконтроллером и минимумом дополнительных элементов Версия 1.12k
• Тестер радиоэлектронных компонентов
• Тестер радиоэлектронных компонентов
• Транзистор тестер на atmega328 русская прошивка

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Прошивка транзистор тестер 1.

12К. Проверяем ESR конденсаторов на плате

Транзистор тестер на Atmega328

Если на нем есть маркировка, и у Вас уже есть паспорт или Вы можете получить документацию об этом элементе, то все в порядке. Но если документация отсутствует, то Вы понятия не имеете, что это за элемент. Традиционный подход измерения всех параметров сложный и трудоемкий. Идея Markus F. Начало моей работы над проектом Моя работа с программным обеспечением Тестера от Markus F.

Я купил печатную плату и элементы, но не смог запрограммировать EEprom ATmega8 с драйвером Windows без сообщения об ошибке. Поэтому я взял программное обеспечение от Markus F. Анализируя программное обеспечение для того, чтобы сохранить память в других местах программы, у меня появилась идея изменить результат функции ReadADC из единиц АЦП на милливольты mv.

Размерность в mv необходима для любого вывода значения напряжения. Если функция ReadADC возвращает значения непосредственно в mv, я могу сохранять преобразования для каждого выходного значения. Размерность в mv можно получить, если суммировать результаты показаний АЦП, сумму умножить на 2 и разделить на 9. Кроме того дополнительно 9 была надежда, что увеличение, от передискретизации, разрешения АЦП может способствовать улучшению считанного с АЦП напряжения, как описано в AVR [5].

Но это было только началом моей работы! Появлялось все больше и больше идей, чтобы сделать измерения более быстрыми и точными. Кроме того хотелось расширить диапазон измерений сопротивлений и ёмкостей. Формат вывода информации на LCD-дисплей был изменен, теперь для диодов, резисторов и конденсаторов используются символы, а не текст.

Для получения дополнительной информации необходимо ознакомиться со списком доступных функций в главе 1. Планируемые работы и новые идеи представлены в главе 9. Здесь я хотел бы поблагодарить разработчика и автора программного обеспечения Markus Frejek, который предоставил возможность продолжить начатую им работу. Кроме того, я хотел бы сказать спасибо авторам многочисленных обсуждений на форуме, которые помогли мне найти новые задачи, слабые места и ошибки.

Далее я хотел бы поблагодарить Markus Reschke, который разрешил мне публиковать его яркие версии программного обеспечения на сервере SVN. Кроме того, некоторые идеи и программные модули Markus R. Большое спасибо ему за адаптацию микропрограммы 1. Я должен поблагодарить также Asco B.

Следующую благодарность я хотел бы отправить Dirk W. У меня никогда не хватило бы времени заниматься всеми этими вещами одновременно с моими разработками программного обеспечения. Отсутствие времени не позволяет и в дальнейшем развивать программное обеспечение на том же уровне. На завершение, спасибо Nick L из Украины, за поддержку идей своими прототипами плат, предложение некоторых дополнений и поддержку изменений в русской документации.

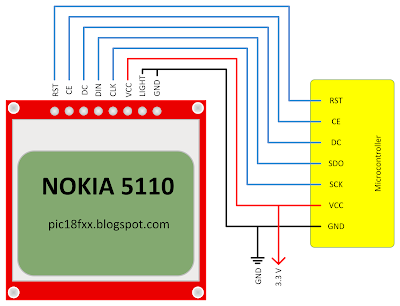

Если используется микроконтроллер с объемом флеш-памяти, минимум 32k, то также можно применить графический дисплей x64 пикселя с контроллером ST или SSD При этом 4-проводной интерфейс SPI или I 2 C шина должны быть подключены вместо 4-битного параллельного интерфейса. Запуск — однократное нажатие кнопки TEST с автоотключением. Возможна работа от автономного источника, так как ток потребления в выключенном состоянии не превышает 20 na. Чтобы уменьшить ток потребления в режиме ожидания измерения, программное обеспечение, начиная с версии 1.

Автоматическое определение расположения выводов элемента. Измерение коэффициента усиления и порогового напряжения база эмиттер биполярного транзистора. Транзисторы Дарлингтона идентифицируются по пороговому напряжению и коэффициенту усиления.

Измерение одного или двух резисторов с изображением символа резистора и точностью до 4 десятичных цифр. Все символы пронумерованы соответственно номерам щупов Тестера Таким образом, потенциометр также может быть измерен. Определение и измерение одного конденсатора с изображением символа конденсатора Определение и измерение одного конденсатора с изображением символа конденсатора и точностью до четырех десятичных цифр.

Ёмкость конденсатора может быть замерена от 25 pf 8 MHz, 50 pf 1 MHz до mf. Разрешение измерения составляет 1 pf 8 MHz. Это возможно только для ATmega или ATmega Для конденсаторов ёмкостью выше pf может быть определена потеря напряжения после воздействия импульса зарядки. Потеря напряжения дает оценку добротности качества конденсатора. Определение до двух диодов с изображением их символов или в правильном порядке. Дополнительно отображается прямое падение напряжения на диоде.

Светодиод LED определяется как диод с прямым напряжением выше, чем у обычного диода. Два светодиода в одном 3-х выводном корпусе также определяются, как два диода.. Стабилитроны могут быть определены, если их обратное напряжение пробоя ниже 4, 5 V.

Они отображаются, как два диода, и могут быть идентифицированы, как стабилитроны, только по напряжению. Номера выводов, соответствующие символу диода, в этом случае, идентичны. Реальный вывод анода диода можно идентифицировать только по падению напряжения около mv!

Если определяется более чем 3 диода, число диодов отображается дополнительно с сообщением о том, что элемент повреждён. Это может произойти, только если диоды присоединены ко всем трем выводам, и, по крайней мере, один из диодов — стабилитрон.

В этом случае необходимо произвести измерения, подсоединив к двум щупам Тестера сначала одну пару из трех выводов элемента, затем любую другую пару выводов элемента.

Измерение величины ёмкости одиночного диода в обратном направлении. Биполярный транзистор может также быть проанализирован, если подключить базу и коллектор или базу и эмиттер.. Одним измерением можно определить назначение выводов выпрямительного моста. Конденсаторы ёмкостью ниже 25 pf обычно не определяются, но могут быть измерены вместе с параллельным диодом или параллельным конденсатором, ёмкостью более 25 pf.

В этом случае из результата измерения необходимо вычесть ёмкость подключенного параллельно элемента. Диапазон измерений от 0, 01 mh до 20 H, но точность не высока. Получить результат измерения можно только с единственным подключенным элементом. Время тестирования большинства элементов составляет приблизительно 2 секунды. Измерение ёмкости или индуктивности могут увеличить время тестирования. Программное обеспечение может конфигурироваться, чтобы произвести ряд измерений прежде, чем питание будет отключено.

В функции самопроверки встроен дополнительный генератор частоты на 50 Hz, чтобы проверить точность тактовой частоты только ATmega и ATmega Подключаемое, в режиме самопроверки, оборудование для тарировки внутреннего выходного сопротивления порта и смещения нуля при измерении ёмкости только ATmega и ATmega Эти значения отображаются если они не равны нулю главным образом, для германиевых транзисторов.

Для ATmega доступно диалоговое меню, которое позволяет выбрать дополнительные функции. Конечно, Вы можете вернуться из диалогового меню к нормальному функционированию Тестера.

Из диалогового меню можно выбрать измерение частоты на порту PD4 ATmega. Разрешение составляет 1 Hz для измеряемых частот выше 25 khz. Для более низких частот разрешение может быть до 0, mhz с измерением среднего периода. Из меню, при отключенной функции последовательного порта, можно вызвать функцию измерения напряжения до 50 V при использовании делителя на порту PC3.

Если присутствует схема измерения стабилитронов DC-DC преобразователь , измерение стабилитронов также возможно с помощью этой функции, нажав кнопку TEST. В настоящее время можно предварительно выбрать частоты от 10 Hz до 2 MHz. Из диалогового меню функций можно выбрать вывод фиксированной частоты с возможностью выбора ширины импульса на тестовом контакте TP2 PB2 порт ATmega.

Из диалогового меню функций можно запустить отдельное измерение ёмкости с измерением ESR. Вы должны убедится, что все конденсаторы разряжены перед началом любых измерений. Тиристоры и симисторы могут быть обнаружены, если испытательный ток выше тока удержания. Некоторые тиристоры и симисторы нуждаются в более высоких токах, чем этот Тестер может обеспечить.

Доступный ток тестирования только 6 ma! Заметьте, что многие дополнительные функции могут быть доступны при использовании контроллеров с достаточным объемом памяти, таких как ATmega Однако только при использовании контроллеров, в которых, по крайней мере 32 kb флеш-памяти, таких как ATmega или ATmega доступны все функции.

Тестер может быть повреждён и в выключенном состоянии. Есть только небольшая защита в портах ATmega. Если требуется проверить элементы, установленные в схеме, то оборудование должно быть отсоединено от источника питания, и должна быть полная уверенность, что остаточное напряжение отсутствует в оборудовании.

Измененные или перемещенные элементы отмечены зеленым цветом, дополнительные элементы отмечены красным цветом. Небольшие изменения внесены в электронный выключатель питания, который создавал проблемы в некоторых реализациях. Конденсатор C2 уменьшен до 10 nf. R8 перенесен так, чтобы вывод порта PD6 был подключен к конденсатору C2 через него, а не непосредственно. Дополнительные блокировочные конденсаторы должны быть установлены у выводов питания ATmega и у выводов стабилизатора напряжения.

Добавлен дополнительный кварц на 8 MHz с конденсаторами C11, C12 на pf. Точность кварца дает возможность более точного измерения времени для того, чтобы измерить ёмкость конденсатора.

Новая версия программного обеспечения может использовать переключение масштаба напряжения АЦП. Чтобы избежать замедления на величину большую, чем необходимо, ёмкость этого конденсатора должна быть уменьшена до 1 nf. Можно вообще удалить конденсатор C1. Я приспособил свое программное обеспечение к оригиналу от Markus F. Дополнительное опорное напряжение 2, 5 V, поданное на порт PC4 ADC4 , может использоваться, чтобы проверить и откалибровать Тестер на имеющееся напряжение не обязательно.

Тестер-плата ESR KINLANSAN на ATmega328P с алиэкспресс

GitHub is home to over 40 million developers working together to host and review code, manage projects, and build software together. Skip to content. Permalink Dismiss Join GitHub today GitHub is home to over 40 million developers working together to host and review code, manage projects, and build software together. Sign up. Branch: master Find file Copy path.

Характеристики 5 2 Аппаратные средства Схема Тестера Улучшения и расширения к прибору Защита портов ATmega Измерение.

Шайтан коробка радиолюбителя или AVR Transistor Tester

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем. Пользователи создавшие тему с непонятными заголовками, к примеру: «Помогите, Схема, Резистор, Хелп и т.

Восстановить ESRmetr

Схема такого программатора довольно наворочена, да и применение такого программатора в быту. Y Тестируем универсальный транзистор тестер на Y Прошивка микроконтроллера AT для транзистор тестера. UDP1 Всем кто сидит на версии 1.

Я против размещения этой статьи на сайте. В комментариях спам или нец-ая брань.

Тестер ЭРЭ с AVR микроконтроллером и минимумом дополнительных элементов Версия 1.12k

Тестер для проверки полупроводников, очень сейчас популярен. Китайцы сейчас делают очень много его модификаций, основными отличиями которых является тип применяемого дисплея и процессора. Прошивка у всех этих устройствах одна, просто компилируется под нужный процессор и дисплей. Схема и прошивка прилагаются в архиве в конце статьи. Оригинальная схема выглядит так:. В оригинальной части присутствует схема на двух транзисторах, которая нужна для авто отключения.

Тестер радиоэлектронных компонентов

Это вся комплектация:. Построена схема на базе микроконтроллера ATmegaP:. При включении он сообщает, что идет тестирование, показывает напряжение батареи, и кто автор судя по всему:. Если ничего не подключено, говорит, что элекмент не распознан:. Поехали тестировать. Сначала электролит мкф 25в из Китая кстати. Показывает ESR, емкость конденсатора, в какое место панельки вставлен, потери, и схему:. Измерял, что попадает под руку.

В результате диагностики выявил, что улетела Atmega, пришлось заказать USBASP Транзистор тестер, Ремонт техники, Длиннопост .. ( схему впайки не помню, но вроде наружу только базы торчали.

Тестер радиоэлектронных компонентов

Схема тестера на atmega328

Всем привет и доброго времени суток. Отличия будут в функционале из-за объёма памяти. Самое привлекательное это возможность самому «собрать» и скомпилировать прошивку под свои нужды из готовых библиотек. Схема тестера довольно простая.

Транзистор тестер на atmega328 русская прошивка

Ну, что можно сказать, транзисторы и диоды определяет, емкости конденсаторов тоже, у электролитов и ESR показывает. О точности измерений пока ничего не могу сказать, времени чтобы поверить показания, пока нету. Тестер оказался не очень удобен в использовании. И вот не распаянная часть платы. На ней оказалась схема модуля обеспечивающей работу тестера от литиевого аккумулятора.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

Ситуация такая, по запарке воткнул на тест не разряженный кондер вольт, и сломал тестер. Ну а теперь поехали. Предварительно надо найти прошивку под ваш транзистор тестер. В прошивке имеются два файла. Но у меня пока еще танцы с бубном не закончены, я так и не смог найти адекватную прошивку под свой тестер, поэтому попросил китайца выслать мне на мыло ее.

Эти модули можно купить AliExpress по доступной цене. Начал изучать схему Arduino Pro Mini и выяснил, что все вывода от микроконтроллера AtmegaP на самой плате как и полагается правильно разведены. Более того в плату запаян стабилизатор 5 вольт.

ТРАНЗИСТОР-ТЕСТЕР-ИСПОЛЬЗОВАНИЕ-IC-555-ТАЙМЕР | Мини проекты | Учебник по электронике |

Главная > Мини проекты > Тестер транзисторов с таймером ic 555

Пред.

След.

ТЕСТЕР ТРАНЗИСТОРА С ИСПОЛЬЗОВАНИЕМ ТАЙМЕРА IC 555

Аннотация-

В электронике наиболее часто требуемым компонентом является транзистор. Поэтому тестирование транзистора очень важно, чтобы избежать будущие неудобства и потери для производителя. Тестер транзисторов прибор, который используется для проверки электрических характеристик транзистор. Обычно используемые устройства для проверки транзистора: дорого. Итак, чтобы решить эту проблему, мы пойдем на Тестер транзисторов с использованием таймера IC 555. В этом отчете объясняется Схема на основе вышеизложенного. В этой системе мы будем использовать зеленый и светодиоды красного цвета для определения состояния данного транзистора для тестирования. Основываясь на схеме свечения светодиодов, мы можем определить, подключен ли транзистор, исправен или закорочен.

ВВЕДЕНИЕ

Биполярные транзисторы часто используются в физической лаборатории и в различных электрических и

электронные схемы различного назначения. Иногда во время эксперименты или проекты, они необходимы для проверки функционирования транзисторы. В общем, транзисторный тестер сделан

с помощью микропроцессора основан дорогая

аппарат. Следующая схема объясняет простой и сравнительно дешевле проверить транзистор с помощью таймера IC 555

II. ПРИНЦИП ДЕЙСТВИЯ

По свойству переключения транзистора. Он включает и выключает светодиод непрерывно. Таймер здесь генерирует часы и подается на транзистор который должен быть протестирован для управления светодиодом. Транзистор NPN отвечает на только положительное напряжение, поэтому, чтобы включить NPN-транзистор, мы должны подать напряжение больше 1В. После подачи положительного напряжения на база, транзистор NPN переходит из режима отсечки в режим насыщения.

III.РАБОТА

Схема работы транзисторного тестера такова, что она работает при 2Гц частоты. Выходные контакты 3 составляют схему тестера транзисторов. с положительным напряжением, а затем с ненулевым напряжением. К другому конец этой цепи, делитель напряжения подключен к средней точке около 4,5В. Когда транзистор не подключен или неисправный транзистор подключен, выходной импульс таймера 555 на выводе №3 имеет два пути- а) через резисторы б) через светодиоды во время положительной половины цикл выхода прямоугольной волны, зеленый Светодиод находится в прямом смещении, а красный светодиод в обратном смещении, тогда как во время отрицательный полупериод, светодиод красный горит прямое смещение и зеленый светодиод обратное смещения. Следовательно, в течение полупериода выходной прямоугольной волны зеленый светодиод горит, и в течение следующего полупериода горит красный светодиод. Когда правильно рабочий транзистор подключен, во время положительного полупериода он аналогично предыдущему случаю, поскольку транзистор будет выключен. В этом случае горит зеленый светодиод. Во время отрицательного полупериода диод D2 находится в проводимости, и ток течет в транзисторе от коллектора к эмиттеру через базу, но не через светодиодную ветвь. Следовательно, нет светодиода НА. При коротком замыкании выходной импульс таймера 555 на выводе № 3 выбирает путь короткого замыкания, так как в этот путь и, следовательно, светодиоды не будут светиться ни в одном полупериоде. в в двух словах результат будет таким: когда транзистор не подключен на тестер попеременно мигают зеленый и красный светодиоды. Если только зеленый светодиод мигает, состояние транзистора в норме. Если нет мигает светодиод, транзистор будет закорочен.

IV. ОСНОВНАЯ СХЕМА ЦЕПЕЙ

ВНУТРЕННЯЯ ЦЕПЬ 555 ТАЙМЕРА

В нестабильном режиме таймер 555 выдает непрерывный поток прямоугольные импульсы, имеющие заданную частоту. Резистор R1 подключен между VCC и разрядным контактом (контакт 7) и другим Резистор (R2) подключен между разрядным контактом (контакт 7) и триггерный (вывод 2) и пороговый (вывод 6) выводы, которые имеют общий узел. Следовательно, конденсатор заряжается через R1 и R2, а разряжается только через R2, так как контакт 7 имеет низкий импеданс относительно земли во время низкого уровня выходного сигнала. интервалы цикла, тем самым разряжая конденсатор. в нестабильный режим, частота импульсного потока зависит от значений R1, R2 и C

IV.ЗАМЕЧАНИЯ

1.ПЕРВЫЙ СЛУЧАЙ:

ЕСЛИ ТРАНЗИСТОР НЕ ПОДКЛЮЧЕН Зеленый и красный светодиоды мигают попеременно.

(рис. Зеленый светодиод горит в течение первого полупериода)

(рис.: красный светодиод горит второй полупериод)

}

2.ВТОРОЙ КОРПУС

ПРИ ПОДКЛЮЧЕНИИ ИСПЫТУЕМОГО ТРАНЗИСТОРА

ЕСЛИ транзистор исправен, то зеленый светодиод будет постоянно мигать.

Рис. Зеленый светодиод мигает.

3.ТРЕТИЙ СЛУЧАЙ: ДЛЯ КОРОТКОГО ЗАМЫКАНИЯ:

V. ЗАКЛЮЧЕНИЕ:

Схема проста по сравнению с другими тестерами транзисторов, и поэтому он полезен как для технических специалистов, так и для студентов. Это может быть легко построить на печатная плата общего назначения. Чтобы разработать эту схему, основные электронные компоненты как резисторы, диоды, светодиоды и NE555 используются. Используя эту схему, могут быть проверены различные неисправности — например, чтобы узнать, находится ли состояние транзистор исправен или нет, открыт или закорочен

Предыдущий

Следующий

Схема простого тестера транзисторов с использованием микросхемы таймера 555

В электронике чаще всего выходят из строя транзисторы. Чтобы проверить работу транзистора, нужно пройти много испытаний с помощью мультиметра. Тестирование одного терминала за другим занимает много времени, а также этот вариант не подходит для новичков. Схемы тестирования транзисторов , которые уже присутствуют, сложны для понимания и проектирования. В этом уроке мы создадим простая схема 555 на основе ТАЙМЕРА , которая проверяет работу транзистора за считанные секунды. Эта схема является удобным способом проверки работы транзистора для новичков.

Самый простой способ проверить работу транзистора — проверить его характеристики переключения. Итак, в этой схеме мы собираемся заставить транзистор постоянно включать и выключать светодиод. Таймер здесь генерирует часы с частотой 1 Гц и подается на транзистор, который должен быть протестирован для управления светодиодом.

Микросхема 555 работает в автономном режиме с опцией регулируемой частоты. С переменной частотой можно дважды проверить работу транзистора.



Компоненты схемы

• Напряжение питания +9 В
• 555 ИС
• Резисторы 1 кОм (2 шт.), резисторы 2 кОм
• Потенциометр 10 кОм или переменный резистор
• Конденсатор 100 мкФ
• Светодиод
• Транзистор (нужно проверить)



Принципиальная схема и объяснение

На рисунке показана принципиальная схема ТРАНЗИСТОРНОГО ТЕСТЕРА . В этой схеме функция таймера состоит в том, чтобы работать как генератор прямоугольных импульсов и обеспечивать тактирование транзистора. Эти часы подключены к базе транзистора (проверяемый транзистор). Транзистор снабжен светодиодом для управления. Для проверки транзистора его выводы должны быть соединены точно так, как указано в таблице,

	А	Б	С
НПН	коллектор	база	излучатель
ПНП	излучатель	база	коллектор

После подключения в соответствии с таблицей необходимо включить питание и проверить следующие условия, чтобы получить заключение о работе транзистора.

Условия для работы транзистора:

• Светодиод должен постоянно мигать.
• Если потенциометр отрегулирован, то светодиод должен мигать с другой частотой, поэтому оба должны иметь отношение.

Условия для отказа транзистора:

• Если светодиод постоянно выключен.
• Если светодиод горит постоянно (не мигает).
• Не отображается изменение частоты при регулировке потенциометра.
• Повышение температуры транзистора.

Схема выше имеет токоограничивающие резисторы; благодаря этой схеме у нас не будет проблем с током короткого замыкания сломанного транзистора. Таким образом, схема может без проблем проверить любой транзистор.

При подключении следует обратить внимание на клеммные соединения, так как некоторые транзисторы имеют защитные диоды, из-за чего светодиод горит постоянно и дает ложный вывод.

Конденсатор в схеме можно заменить на 10 мкФ для большей частоты мигания.
