Транзистор в схеме с общим коллектором. Схемы включения биполярных транзисторов: особенности и применение

1, 2, 3 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, ОГЛАВЛЕНИЕстраница 3Схема с общим коллектором (эмиттерный повторитель). Принципиальная схема приведена на Рис. 3.14. Рис. 3.14 Принципиальная схема усилителя на биполярном транзисторе, включенного по схеме с общим коллектором.

Расчет по переменному току.   Представим схему замещения усилителя с ОК для расчета каскада по переменному току (см. Рис. 3.16.), при этом примем следующие допущения: — зажимы «+» и «-» источника питания по переменному току считаем однопотенциальными, за счет низкого внутреннего сопротивления источника питания; — при определении основных характеристик усилителя считаем, что усилитель работает в области средних звуковых частот, следовательно сопротивлениями разделительных конденсаторов СР1 и СР2 можно пренебречь, как и влиянием емкости СНΣ. Рис. 3.16 Схема замещения усилителя с ОК.   Определение коэффициента усиления усилителя по напряжению.  Расстановка знаков UВх, UВых, источника IБ·h 21Э/h 22Э и IК выполнена в соответствии с методикой, приведенной в разделе 3.2. Схему замещения (Рис. 3.16) можно описать уравнением:   Поскольку знаменатель KU больше числителя, то KU<1. при правельно спроектированном каскаде KU=0.9÷0.99.   Т.к. KU=1 то UВх=UВых, поэтому усилитель по схеме с ОК называют эмиттерным повторителем, поскольку выходной сигнал повторяет входной по фазе и амплитуде.   Определение входного сопротивления усилителя. Входной ток транзистора можно описать следующим выражением: Следовательно, входное сопротивление транзистора можно определить как: Исходя из этого, входное сопротивление усилителя определяется выражением: RВх.Ус=RВх.Tp. Т.к. KU=(0.9÷0.99), то RВх.Тр=(10÷100)·h 11Э,следовательно RВх.Ус=(10÷100кОм). Следовательно, схема с ОК обладает самым высоким входным сопротивлением, и ее применение необходимо если используется источник сигнала с высоким внутренним сопротивлением.

Определение выходного сопротивления. Для определения выходного сопротивления повторителя, воспользуемся методикой, изложенной в разделе 3.2. модель каскада приведена на Рис. 3.17. С учетом того, что RВн<<RВх, замыкание активного источника ЭДС произведем вместе с его внутренним сопротивлением. Рис 3.17 – Модель эмиттерного повторителя для определения Rвых.   Для согласования модели с реальной схемой, предположим, что напряжение получило приращение как показано на Рис.3.17 («+» – к эмиттеру, «-» – к общей шине). Под действием этого напряжения и источника ЭДС будут протекать токи IБ и IKв направлениях, показанных на Рис. 3.17. Установим фактическое направление тока IК. Ток — течет с эмиттера в базу, тем самым открывает транзистор (транзистор p-n-p), следовательно, ток коллектора получает положительное приращение. Таким образом, направление тока коллектора в модели соответствует направлению реального тока, значит знак перед величиной источника IБ·h 21Э/h 22Э будет положительным. . Для тока коллектора можно записать следующее выражение: IОбщ=IK+IБ, но т.к. IБ<<IK получим, что IОбщ=IK, следовательно выходное сопротивление транзистора можно определить как: так как h 11Э·h 22Э<<h 21Э, то получим Для типовых значений этих параметров маломощных транзисторов получим RВых.Тр порядка десятков Ом. Полное выходное сопротивление эмиттерного повторителя будет равно: RВых.Пов=RВых.Тр||RЭ=RВых.Тр, т.к. RЭ обычно много больше RВых.Тр.

Выводы: Схема с общим коллектором обладает самым низким выходным и самым высоким входным сопротивлениями из 3х схем включения транзистора. Поэтому такая схема применяется как согласующий каскад между источниками входных сигналов с высоким RВн и низкоомной нагрузкой. Данная схема обладает самым высоким коэффициентом усиления по току Ki, однако не усиливает напряжение (KU=1), поэтому ее называют эмиттерным повторителем, т. к. выходной сигнал повторяет входной как по фазе так и по амплитуде. Схема с общим коллектором применяется в качестве входных и выходных каскадов для обеспечения большого входного и малого выходного сопротивлений усилителя. Также применяется в качестве согласующего каскада между усилительными каскадами ОБ – ОБ или ОБ – ОЭ.

Используются технологии uCoz

🎓 Лекция №4 — презентация на Slide-Share.ru

1

Первый слайд презентации: Лекция №4

1. Биполярный транзистор. Схема с общей базой. Лекция №4. 2. Биполярный транзистор. Схема с общим эмиттером. 3. Биполярный транзистор. Схема с общим коллектором. Электроника и схемотехника Схемы включения биполярного транзистора. 4. Биполярный транзистор как линейный четырехполюс- ник.

Изображение слайда

2

Слайд 2

Из трёх выводов транзистора на один подаётся входной сигнал, со второго – снимается выходной сигнал, а третий вывод является общим для входной и выходной цепи. По этому признаку различают три возможных схемы включения: с общей базой, с общим эмиттером и с общим коллектором. Включение транзистора по схеме с общей базой 1. Биполярный транзистор. Схема с общей базой. I вх = I э; I вых = I к; U вх = U бэ; U вых = U бк. Любая схема включения транзистора ха — рактеризуется двумя основными показ — ателями: — коэффициент усиления по току Iвых/Iвх (для схемы с общей базой Iвых/Iвх = =Iк/Iэ=α [α<1]) — входное сопротивление Rвхб=Uвх/Iвх = =Uбэ/Iэ. Входное сопротивление для схемы с общей базой мало и составляет десятки Ом, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора. Недостатки схемы с общей базой:  Схема не усиливает ток α<1  Малое входное сопротивление Два разных источника напряжения для питания. Достоинства – хорошие температурные и частотные свойства.

Изображение слайда

3

Слайд 3

Основные параметры, характеризующие схему включения биполярного транзистора с общей базой: 1. Коэффициент передачи по току : 2. Входное сопротивление : Входное сопротивление транзистора, включенного в схему с общей базой, очень невелико и определяется, в основном, сопротивлением эмиттерного p-n -перехода в прямом направлении. На практике оно составляет единицы – десятки Ом. Это следует отнести к недостаткам усилительного каскада, так как приводит к нагружению источника входного сигнала. 3. Коэффициент передачи по напряжению : Коэффициент передачи по напряжению может быть достаточно большим (десятки – сотни единиц), так как определяется, в основном, соотношением между сопротивлением нагрузки R н и входным сопротивлением. 4. Коэффициент передачи по мощности : Для реальных схем коэффициент передачи по мощности равняется десятки – сотни единиц.

Изображение слайда

4

Слайд 4

Эквивалентная схема включения транзистора по схеме с общей базой I вх = I э I вых = I к U вх = U бэ U вых = U бк

Изображение слайда

5

Слайд 5

1. 2. Статические характеристики для схемы с общей базой. 1.1. Принцип усиления мощности в схеме с общей базой. В схеме с общей базой в выходной цепи (коллектор­ной) практически проходит тот же ток, что и во входной ( эмиттерной ), т. е. усиление по току в данном случае отсутствует. Однако эта схе­ма дает возможность получить уси­ление по мощности. Чтобы понять принцип усиления мощности в транзисторе, да и в дру­гих усилительных приборах, надо учесть взаимодействие носителей за­ряда с электрическим полем. На­пример, дырка, двигаясь по направ­лению электрического поля, разго­няется в этом поле и приобретает дополнительную энергию, забирая ее от электрического поля. Если же заставить дырку двигаться против электрического поля, то она будет тормозиться этим полем, отдавая ему часть своей энергии. Электрическое поле в коллекторном переходе транзистора со­стоит из постоянной составляющей, созданной внешним источни­ком питания в цепи коллектора, и переменной составляющей, возникающей при экстракции неосновных носителей из базы в коллек­торный переход. Мгновенные значения переменной составляющей электрического поля в любой момент времени направлены в сторо­ну, противоположную постоянной составляющей. Поэтому дырка, проходя по коллекторному переходу, взаимо­действует сразу с двумя составляющими электрического поля. От постоянной составляющей электрического поля дырка забира­ет энергию, двигаясь по направлению этой составляющей. Одно­временно, двигаясь против мгновенных значений переменной со­ставляющей электрического поля, дырка отдает часть своей энергии переменной составляющей. Происходит своеобразное перекачивание энергии от постоян­ной составляющей электрического поля к переменной составля­ющей. Посредниками в этом перекачивании энергии являются носители заряда, инжектированные из эмиттера и дошедшие до коллекторного перехода. Для их инжекции требуется произвести относительно небольшую работу, так как высота потенциаль­ного барьера эмиттерного перехода мала.

Изображение слайда

6

Слайд 6

1. 2.1. Семейство входных статических характеристик для схемы с общей базой. Входные характеристики схемы с общей базой Семейство входных статических характе-ристик представляет собой зависимость При U кб=0 входная характеристика пре-дставляет собой пря-мую ветвь вольт-ам-перной характери-стики эмиттерного перехода.При U кб<0 данная характерис-тика смещается нем-ного выше оси абсцисс, т. к. при от- Статическим режимом работы транзистора называется такой режим, при котором изменение входного тока или напряжения не вызывает изменение выходного напряжения. Статические характеристики транзисторов бывают двух видов: входные и выходные. Входные характеристики – это зависимость входного тока от входного напряжения при постоянном выходном напряжении. Выходные характеристики – это зависимость выходного тока от выходного напряжения при постоянном входном токе.

Изображение слайда

7

Слайд 7

сутствии входного сигнала через закрытый коллекторный переход протекает маленький обратный ток I ко, который создает на объемном сопротивлении базовой области r б падение напряжения, приложенное к эмиттерному переходу в прямом направлении. Именно это падение напряжения и обус- ловливает протекание через эмиттерный переход маленького прямого тока и смещение вверх входной характеристики. При U кб>0 коллекторный переход смещается в прямом направлении, через него протекает прямой ток и, следовательно, падение напряжения на сопротивлении базы r б изменит полярность на противоположную, что вызовет при отсутствии входного сигнала протекание через эмиттерный переход маленького обратного тока и, следовательно, смещение входной характеристики вниз.

Изображение слайда

8

Слайд 8

1.2.2. Семейство выходных статических характеристик для схемы с общей базой. Выходные характеристики схемы с общей базой Семейство выходных статических харак-теристик представляет собой зависимость Если I э =0, то выходная характеристика представляет собой обратную ветвь во-льт-амперной характеристики коллектор-ного перехода. При I э >0 ток в коллектор-ной цепи будет протекать даже при отсу-тствии источника коллекторного питания ( Е к=0) за счет экстракции инжектирова-нных в базу носителей полем коллектор-ного перехода. При увеличении напряже-ния коллекторный ток практически не ме-няется, т. к. количество инжектированных в базу носителей не меняется, а возрастает только скорость их перемещения через коллекторный переход. Чем больше уровень тока, тем больше и коллекторный ток. При изменении полярности на противоположную, меняется и включение коллекторного перехода с обратного на прямое. Поэтому ток вначале очень быстро снижается до нуля, а затем изменяет свое направление на противоположное.

Изображение слайда

9

Слайд 9

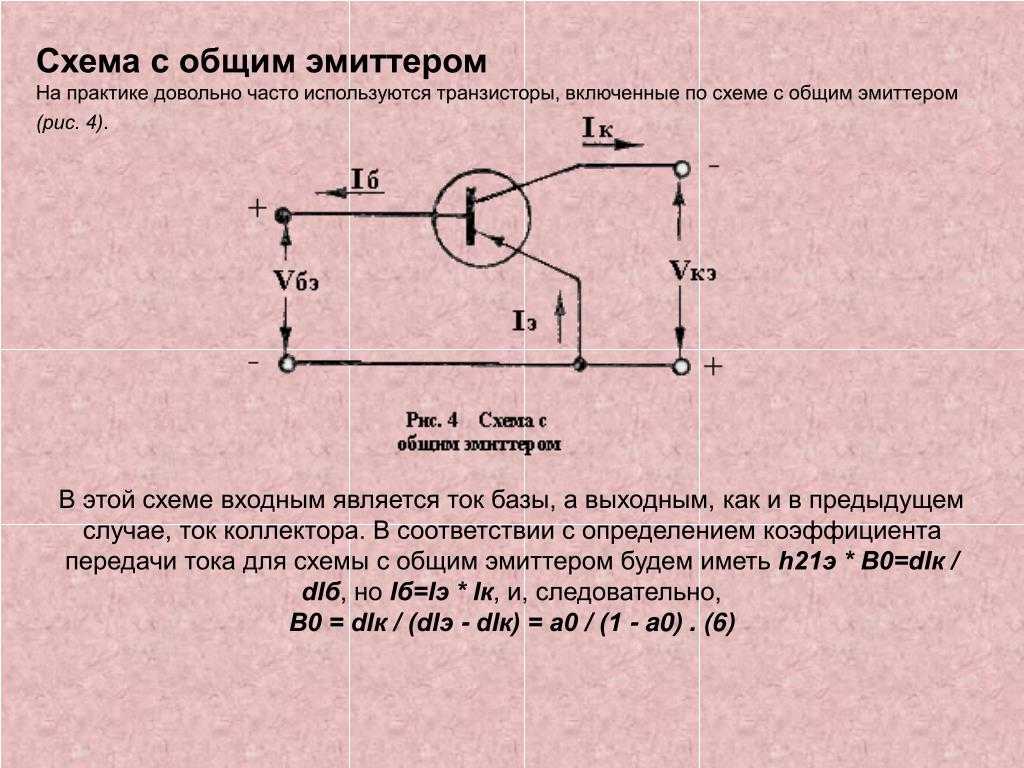

2. Биполярный транзистор. Схема с общим эмиттером. Включение транзистора по схеме с общим эмиттером Эта схема является наиболее распространённой, так как она даёт наибольшее усиление по мощности. I вх = I б I вых = I к U вх = U бэ U вых = U кэ β = I вых / I вх = I к / I б ( n: 10 -100 ) R вх.э = U вх / I вх = U бэ / I б [Ом] ( n: 100 -1000 ) Коэффициент усиления по току такого каскада представляет собой отноше — ние амплитуд ( или действующих зна — чений ) выходного и входного пере — менного тока, то есть переменных составляющих токов коллектора и базы. Поскольку ток коллектора в десятки раз больше тока базы, то коэффициент усиления по току составляет десятки единиц. Коэффициент усиления каскада по на — п ряжению равен отношению амплитудных или действующих значений выходного и входного переменного напряжения.

Изображение слайда

10

Слайд 10

Входным является переменное напряжение база — эмиттер Uбэ, а выходным — переменное напряжение на резисторе нагрузки Rн или, что то же самое, между коллектором и эмиттером — Uкэ: Напряжение база — эмиттер не превышает десятых долей вольта, а выходное напряжение при достаточном сопротивлении резистора нагрузки и напряжении источника Ек достигает единиц, а в некоторых случаях и десятков вольт. Поэтому коэффициент усиления каскада по напряжению имеет значение от десятков до сотен. Отсюда следует, что коэффициент усиления каскада по мощности получается равным сотням, или тысячам, или даже десяткам тысяч. Этот коэффициент представляет собой отношение выходной мощности к входной. Каждая из этих мощностей определяется половиной произведения амплитуд соответствующих токов и напряжений. Входное сопротивление схемы с общим эмиттером мало (от 100 до 1000 Ом ). Каскад по схеме ОЭ при усилении переворачивает фазу напряжения, т. е. между выходным и входным напряжением имеется фазовый сдвиг 180°. Достоинства схемы с общим эмиттером:  Большой коэффициент усиления по току;  Б о льшее, чем у схемы с общей базой, входное сопротивление;  Для питания схемы требуются два однополярных источника, что позволяет на практике обходиться одним источником питания. Недостатки: худшие, чем у схемы с общей базой, температурные и частотные свойства. Однако за счёт преимуществ схема с ОЭ применяется наиболее часто.

Изображение слайда

11

Слайд 11

Основные параметры, характеризующие схему включения с общим эмиттером определяются из выражений : Коэффициент усиления по току : поделив в этом выражении числитель и знаменатель дроби на ток эмиттера, получим: Видно, что в схеме с общим эмиттером коэффициент передачи по току достаточно большой, так как α – величина, близкая к единице, и составляет десятки – сотни единиц. 2. Входное сопротивление транзистора в схеме с общим эмиттером : поделив в этом выражении числитель и знаменатель на ток эмиттера I э, получим :

Изображение слайда

12

Слайд 12

Отсюда следует, что: R вхэ >> R вхб, т. е. по этому параметру схема с общим эмиттером значительно превосходит схему с общей базой. Для схемы с общим эмиттером входное сопротивление лежит в диапазоне сотни Ом – единицы кОм. 3. Коэффициент передачи по напряжению : Подставляя сюда R вхэ, получим: т. е. коэффициент передачи по напряжению в этой схеме точно такой же, как и в схеме с общей базой – K u э= K u б и составляет десятки – сотни единиц. 4. Коэффициент передачи по мощности : Что значительно больше, чем в схеме с общей базой (сотни – десятки тысяч единиц).

Изображение слайда

13

Слайд 13

2.1. Принцип усиления в схеме с общим эмиттером. В схеме с общим эмиттером входной цепью является цепь базы. Так как ток базы существенно меньше тока эмиттера, можно получить и усиление по току. Изменяя ток через вывод базы, меняем количество основных носителей в области базы, т. е. заряд базы, и, следовательно, потенциальный барьер между эмиттером и базой. Изменение высоты потенциального барьера вызывает соответствующую инжекцию неосновных носителей за­ряда. Большинство инжектированных носителей доходит до коллекторного перехода, изменяя его ток. Основной носитель заряда, введенный в базу из вывода базы, либо может исчез­нуть вследствие рекомбинации, либо может быть инжектирован в эмиттер. Как указывалось, в транзисторе приняты меры, чтобы вероятность этого была мала, и на один основной носи­тель заряда, вошедший в базу, приходится много неосновных носителей заряда, прошедших от эмиттера до коллектора. В этом и заключается усиление по току в схеме с общим эмиттером. Усиление по мощности в данном случае объясняется аналогично усилению в схеме с общей базой.

Изображение слайда

14

Слайд 14

Эквивалентная схема включения транзистора по схеме с общим эмиттером

Изображение слайда

15

Слайд 15

2. 2. Статические характеристики для схемы с общим эмит-тером. 2.2.1. Семейство входных статических характеристик для схемы с общим эмиттером. Входные характеристики схемы с общим эмиттером Семейство входных статических характеристик представляет собой зависимость При U кэ =0 эта характеристика представляет собой прямую ветвь вольт-амперной характеристики эмит-терного перехода. При этом коллекторный переход оказывается включенным в прямом направлении на напряжение источника   Е б. При включении источника Е к ( U кэ <0) характеристика пойдет несколько ниже предыдущей, т. к. в случае U бэ =0 источник Е б отсутствует и через коллекторный переход протекает маленький обратный ток I к0 под действием источника Е к, нап-равление которого в базе противоположно тому, ког-да включен источник Е б. При включении Е б этот ток будет уменьшаться,

Изображение слайда

16

Слайд 16

Входные характеристики схемы с общим эмиттером т.  к. в цепи его протекания и Е б Е к будут включены встречно, а затем он перейдет через ноль и будет возрастать в положительном направлении под действием Е б. Однако в справочной литературе этим малым значением тока пренебрегают, и входные характеристики представляют исходящими из начала координат. 2.2.2. Семейство выходных статических характеристик для схемы с общим эмиттером.

Изображение слайда

17

Слайд 17

Выходные характеристики схемы с общим эмиттером При I б =0 эта характеристика представляет собой обратную ветвь вольт-амперной характеристики коллекторного перехода. При I б >0 характеристики имеют большую крутизну в области малых значений U кэ, т. к. при условии Е к < Е б, коллекторный переход включен в прямом направлении; поэтому сопротивление его незначительно и достаточно небольшого изменения напряжения на нем, чтобы ток I к изменился значительно. Более того, при U кэ = 0 все характеристики кроме начальной I б =0 исходят не из начала координат, а ниже, так как ток коллекторного перехода в этом случае является прямым и имеет направление противоположное по отношению к обычному току коллектора. Но этим маленьким смещением характеристик пренебрегают и в справочниках представлены харак-теристики, исходящие из начала координат.

Изображение слайда

18

Слайд 18

3. Биполярный транзистор. Схема с общим коллек-тором. Включение транзистора по схеме с общим коллектором I вх = I б I вых = I э U вх = U бк U вых = U кэ I вых / I вх = I э / I б = ( I к + I б) / I б = β + 1 = n n = 10 … 100 R вх = U бк / I б = n (10 ч100) кОм В схеме с ОК коллектор является общей точкой входа и выхода, поскольку источники питания Еб и Ек всегда шунтированы конденса-торами большой ёмкости и для пере-менного тока могут считаться короткозамкнутыми. Особенность этой схемы в том, что входное на-пряжение полностью передается обратно на вход, т. с. очень сильна отрицательная обратная связь. Нетрудно видеть, что входное нап- ряжение равно сумме переменного напряжения база — эмиттер Uбэ и выходного напряжения. Коэффициент усиления по току каскада с общим коллектором почти такой же, как и в схеме с ОЭ, т. е. равен нескольким десяткам. Однако, в отличие от каскада с ОЭ, коэффициент усиления по напряже-

Изображение слайда

19

Слайд 19

нию схемы с ОК близок к единице, причем всегда меньше её. Переменное напряжение, поданное на вход транзистора, усиливается в десятки раз (так же, как и в схеме ОЭ), но весь каскад не даёт усиления. Коэффициент усиления по мощности равен примерно нескольким десяткам. Рассмотрев полярность переменных напряжений в схеме, можно установить, что фазового сдвига между Uвых и Uвх нет. Значит, выходное напряжение совпадает по фазе с входным и почти равно ему. То есть, выходное напряжение повторяет входное. Именно поэтому данный каскад обычно называют эмиттерным повторителем. Эмиттерным – потому, что резистор нагрузки включен в провод вывода эмиттера и выходное напряжение снимается с эмиттера (относительно корпуса). Так как входная цепь представляет собой закрытый коллекторный переход, входное сопротивление каскада по схеме ОК составляет десятки килоом, что является важным достоинством схемы. Выходное сопротивление схемы с ОК, наоборот, получается сравнительно небольшим, обычно единицы килоом или сотни ом. Эти достоинства схемы с ОК побуждают использовать её для согласования различных устройств по входному сопротивлению. Недостатком схемы является то, что она не усиливает напряжение – коэффициент усиления чуть меньше 1. Основные параметры схемы с общим коллектором следующие: 1. Коэффициент усиления по току : Поделив числитель и знаменатель этой дроби на ток эмиттера I э, получим:

Изображение слайда

20

Слайд 20

т.  е. коэффициент передачи по току в схеме с общим коллектором почти такой же, как в схеме с общим эмиттером : 2. Входное сопротивление : Из этого следует, что входное сопротивление в этой схеме включения оказывается наибольшим из всех рассмотренных схем (десятки – сотни  кОм ). 3. Коэффициент усиления по напряжению : Преобразуем это выражение с учетом предыдущих выражений: Поскольку R вхб представляет собой очень малую величину, то можно считать, что K u к≈ 1, т. е. усиления по напряжению в этой схеме нет. 4. Коэффициент усиления по мощности : на практике он составляет десятки – сотни единиц.

Изображение слайда

21

Слайд 21

Эквивалентная схема включения транзис — тора по схеме с общим коллектором 3.1. Принцип усиления в схеме с общим коллектором. В схеме с общим коллектором выходной цепью является эмиттерная, входной — цепь базы. В связи с тем что ток эмит­тера почти равен току коллектора, здесь тоже имеет место усиление по току и по мощности.

Изображение слайда

22

Слайд 22

Входные и выходные характеристики схемы с общим коллектором 3.2. Статические характеристики для схемы с общим колле-ктором. -Схему с общим коллектором часто называют эмиттерным повторителем, потому что, во-первых, нагрузка включена здесь в цепь эмиттера, а во-вторых, выходное напряжение в точности повторяет входное и по величине ( K u к≈1 ) и по фазе. -Схема с общим эмиттером является наиболее распространенной, т. к. дает наибольшее усиление по мощности из всех схем. -Схема с общей базой хоть и имеет меньшее усиление по мощности и имеет меньшее входное сопротивление, все же ее иногда применяют на практике, т. к. она имеет лучшие температурные и частотные свойства.

Изображение слайда

23

Слайд 23

Выводы: 1. В отличие от схемы с общей базой схема с общим эмиттером наряду с усилением по напряжению даёт также усиление по току. Транзистор, включенный по схеме с общим эмиттером, усиливает ток базы в десятки сотни раз. Усиление по напряжению в данной схеме остается таким же, как в схеме с общей базой. Поэтому усиление по мощности в схеме с общим эмиттером значительно больше, чем в схеме с общей базой. 2.Схема с общим эмиттером имеет более приемлемые значения входного и выходного сопротивлений входное больше, а выходное сопротивление меньше, чем в схеме с общей базой. 3.Благодаря указанным преимуществам схема с общим эмиттером находит наибольшее применение на практике.

Изображение слайда

24

Слайд 24

4.Схема с общей базой хоть и имеет меньшее усиление по мощности и имеет меньшее входное сопротивление, все же ее иногда применяют на практике, т.  к. она имеет лучшие температурные свойства. 5.Схема с общим коллектором дает усиление по току и по мощности, но не дает усиления по напряжению. 6.Схему с общим коллектором очень часто применяют в качестве входного каскада усиления из-за его высокого входного сопротивления и способности не нагружать источник входного сигнала, а также данная схема имеет наименьшее выходное сопротивление. 4. Биполярный транзистор как линейный четырех-полюсник. Транзистор с его внутренними параметрами, определяемыми эквивалентной схемой, можно представить в виде линейного четырехполюсника – «черного ящика» с произвольной, но неизменной структурой, которая определяет соответствующие зависимости между входными и выходными параметрами ( U 1, I, U 2, I 2 ). Схема четырехполюсника

Изображение слайда

25

Слайд 25

В зависимости от того, какие из этих величин взять за независимые переменные, а какие – за зависимые, линейный четырехполюсник можно описать шестью различными системами уравнений, однако наибольшее распространение получила система, где за независимые переменные принимаются входной ток I 1 и выходное напряжение U 2, а за зависимые – выходной ток I 2 и входное напряжение U 1. Тогда система уравнений, связывающая между собой зависимые и независимые переменные, выглядит так : Физический смысл коэффициентов h 11, h 12, h 21, h 22, называемых h — параметрами установим следующим образом. Если в первом уравнении положить U 2 =0 (к. з. на выходе), то параметр h 11 можно найти: — входное сопротивление при коротком замыкании на выходе. Если в этом же уравнении положить I 1 =0 (х. х. на входе), то параметр h 12 равен : — коэффициент внутренней обратной связи по напряжению при холостом ходе во входной цепи. Аналогичным образом из второго уравнения находим: — коэффициент передачи транзистора по току при коротком замыкании на выходе; — выходная проводимость транзистора при холостом ходе во входной цепи.

Изображение слайда

26

Слайд 26

С учетом h -параметров эквивалентная схема транзистора выглядит следующим образом Схема замещения транзистора Здесь во входной цепи транзистора включен генератор напряжения h 12 U 2, который учитывает взаимовлияние между коллекторным и эмиттерным переходом в результате модуляции ширины базы, а генератор тока h 21 I 1 в выходной цепи учитывает усилительные свойства транзистора, когда под действием входного тока I 1, в выходной цепи возникает пропорциональный ему ток h 21 I 1. Параметры h 11 и h 22 – это соответственно входное сопротивление и выходная проводимость транзистора. Для различных схем включения транзистора h — параметры будут различны.

Изображение слайда

27

Слайд 27

Эквивалентная схема четырехполюсника для схемы с общей базой Так как транзистор чаще усиливает сигнал переменного тока, то и h — параметры по переменному току должны определяться не как статические, а как динамические (дифференциальные). Для схемы с общей базой они определяются по выражениям : Индекс «б» говорит о принадлежности этих параметров к схеме с общей базой. Так для схемы с общей базой входными и выходными величинами являются: I 1 =I э, U 1 =U эб, I 2 =I к, U 2 =U кб.

Изображение слайда

28

Последний слайд презентации: Лекция №4

Эквивалентная схема четырехполюсника для схемы с общим эмиттером Для схемы с общим эмиттером входными и выходными величинами являются: I 1 =I б, U 1 =U бэ, I 2 =I к, U 2 =U кэ. Для схемы с общим эмиттером h -параметры определяются по выражениям : Индекс «э» говорит о принадлежности этих параметров к схеме с общим эмиттером.

Изображение слайда
