Какие технические характеристики имел усилитель Радиотехника У-101. Как была устроена его принципиальная схема. Почему эта модель стала культовой среди аудиофилов. Какие преимущества и недостатки были у У-101.
История создания усилителя Радиотехника У-101

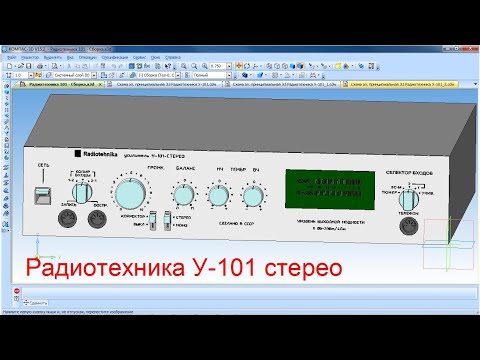

Усилитель Радиотехника У-101 был разработан в начале 1980-х годов на Рижском радиозаводе им. А.С. Попова. Это была одна из первых моделей бытовой аудиотехники высокого класса, выпускавшаяся в СССР. У-101 пришел на смену более простой модели У-7111 и стал настоящим прорывом в области качества звучания.
Главной особенностью У-101 было использование в выходных каскадах мощных транзисторов КТ819 и КТ820, что позволило получить высокую выходную мощность при низком уровне искажений. Также в усилителе применялись высококачественные комплектующие, в том числе импортного производства.
Технические характеристики Радиотехника У-101
Основные параметры усилителя Радиотехника У-101:
- Выходная мощность: 2 х 50 Вт (на нагрузке 4 Ом)
- Диапазон воспроизводимых частот: 20 Гц — 20 кГц
- Коэффициент гармоник: не более 0,2%
- Отношение сигнал/шум: не менее 80 дБ
- Чувствительность входов: 200 мВ (линейный), 2,5 мВ (фоно)
- Габариты: 420 х 124 х 340 мм
- Вес: 9 кг
Усилитель имел отдельные регуляторы тембра по низким и высоким частотам, а также регулятор баланса. Предусматривалось подключение двух пар акустических систем.
Особенности схемотехники Радиотехника У-101

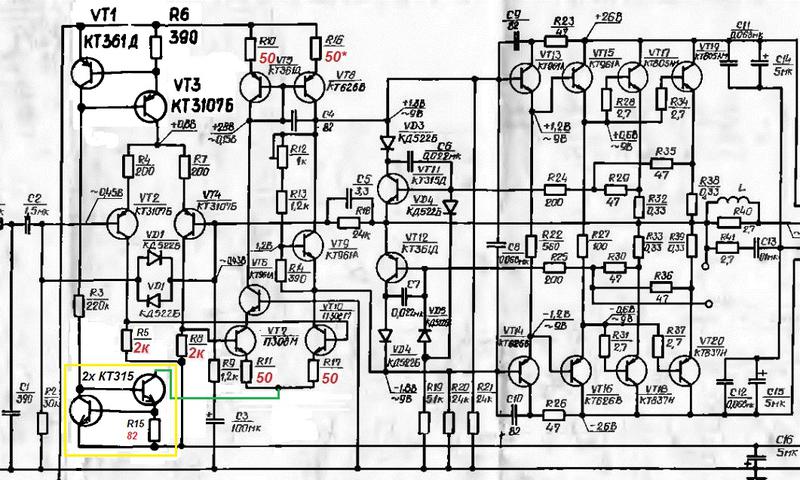

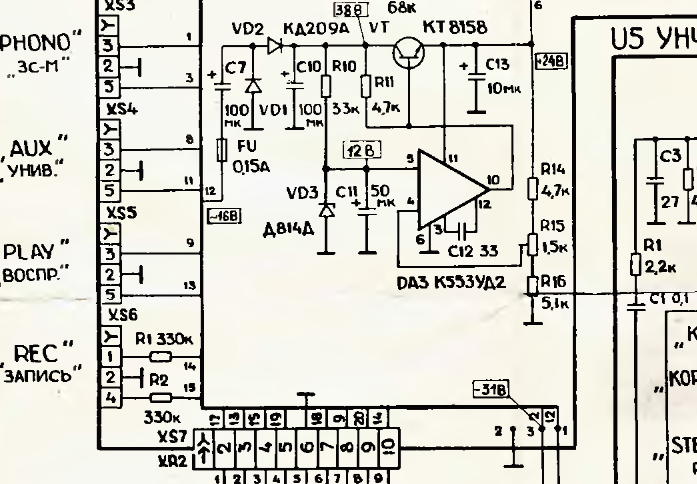

Принципиальная схема У-101 имела ряд интересных технических решений:
- Двухтактный выходной каскад на мощных транзисторах КТ819/КТ820
- Применение глубокой общей отрицательной обратной связи
- Стабилизация режима работы выходного каскада
- Защита от перегрузки и короткого замыкания на выходе
- Малошумящие входные каскады на полевых транзисторах
Благодаря продуманной схемотехнике усилитель обеспечивал высокие параметры по искажениям и шумам. Особое внимание было уделено стабильности работы и надежности.
Преимущества усилителя Радиотехника У-101
Среди основных достоинств данной модели можно выделить:
- Высокая выходная мощность
- Низкий уровень искажений
- Широкий динамический диапазон
- Надежность и долговечность
- Качественное звучание на уровне лучших зарубежных образцов
- Возможность подключения двух пар акустических систем
Благодаря этим преимуществам У-101 быстро завоевал популярность среди аудиофилов и оставался востребованным на протяжении многих лет.
Недостатки Радиотехника У-101
При всех достоинствах усилитель имел и некоторые недостатки:
- Большие габариты и вес
- Высокое энергопотребление
- Отсутствие пульта дистанционного управления
- Сложность в ремонте из-за дефицита запчастей
- Недостаточная мощность для некоторых современных акустических систем
Однако эти недостатки были характерны для большинства усилителей того времени и не умаляли достоинств У-101.
Популярность Радиотехника У-101 среди аудиофилов
Усилитель Радиотехника У-101 быстро стал культовой моделью среди советских меломанов. Его ценили за качественное, детальное звучание и способность работать с самыми разными акустическими системами. Многие аудиофилы до сих пор считают У-101 эталоном звучания и предпочитают его современным моделям.
Чем объясняется такая популярность У-101? Основные причины:
- Высокое качество изготовления и комплектующих
- Продуманная схемотехника
- Отличные технические характеристики
- Надежность и ремонтопригодность
- «Теплое» ламповое звучание при транзисторной схеме
Даже спустя десятилетия после выпуска У-101 остается желанным приобретением для многих любителей качественного звука.
Модификации и усовершенствования Радиотехника У-101
За годы выпуска усилитель претерпел ряд изменений:
- Улучшена стабилизация режима выходных транзисторов
- Доработана схема защиты от перегрузки
- Применены более качественные конденсаторы в цепях питания
- Установлены позолоченные разъемы для подключения акустики
Многие владельцы У-101 самостоятельно модифицировали свои усилители, добиваясь еще более высокого качества звучания. Популярные доработки включали замену операционных усилителей, установку более мощных транзисторов в выходных каскадах, применение audiophile-конденсаторов.
Сравнение Радиотехника У-101 с современными усилителями
Как У-101 выглядит на фоне современных моделей усилителей? Давайте сравним основные параметры:
- Мощность: современные усилители зачастую мощнее (100-200 Вт на канал)
- Искажения: у лучших современных моделей ниже (менее 0,01%)
- Отношение сигнал/шум: у современных усилителей выше (до 120 дБ)
- Функциональность: современные модели имеют больше входов, ДУ, цифровые интерфейсы
Однако многие аудиофилы отмечают, что по качеству и «музыкальности» звучания У-101 не уступает, а порой и превосходит современные модели в своем ценовом диапазоне. Это говорит о высоком потенциале, заложенном в конструкцию усилителя его создателями.
Стоимость и распространенность Радиотехника У-101
В настоящее время Радиотехника У-101 можно приобрести только на вторичном рынке. Цены на работоспособные экземпляры в хорошем состоянии составляют:
- 10-15 тыс. рублей за обычную версию
- 20-30 тыс. рублей за модели в идеальном состоянии
- До 50 тыс. рублей за модифицированные аудиофильские версии
Найти У-101 в продаже несложно — эти усилители регулярно появляются на аудиофорумах и досках объявлений. Однако нужно быть готовым к тому, что многие экземпляры требуют ремонта или профилактики. При покупке рекомендуется проверять усилитель у специалиста.
Ремонт и обслуживание Радиотехника У-101
Несмотря на высокую надежность, У-101 может потребовать ремонта, особенно после долгих лет эксплуатации. Основные проблемы, с которыми сталкиваются владельцы:
- Выход из строя электролитических конденсаторов
- Окисление контактов переключателей и потенциометров

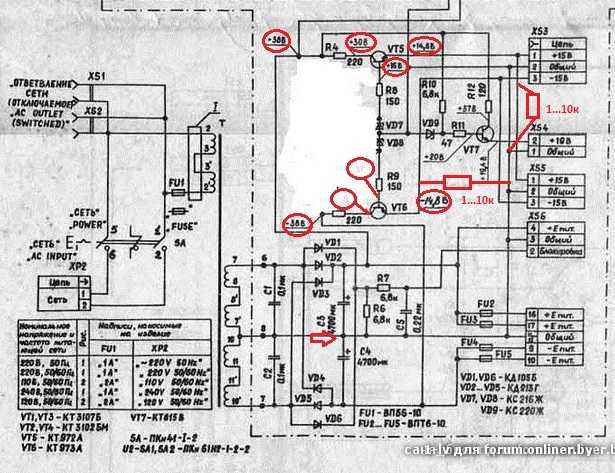

- Неисправности в блоке питания
- Выгорание резисторов в выходных каскадах
Большинство неисправностей устраняется заменой соответствующих компонентов. Сложность может представлять поиск оригинальных деталей, особенно транзисторов КТ819/КТ820. В некоторых случаях приходится использовать современные аналоги.
Для поддержания усилителя в рабочем состоянии рекомендуется регулярно проводить профилактику — чистку контактов, проверку режимов работы транзисторов, замену электролитических конденсаторов.
