Устройство и принцип работы указателя давления масла ВАЗ 2106
Указатель давления масла является важным элементом системы контроля работы двигателя в автомобиле ВАЗ 2106. Он позволяет водителю следить за давлением масла в системе смазки мотора и вовремя обнаружить его падение до критического уровня.
Система контроля давления масла в ВАЗ 2106 состоит из следующих основных компонентов:
- Датчик давления масла
- Указатель на приборной панели
- Контрольная лампа аварийного давления масла
- Соединительные провода
Датчик давления масла представляет собой мембранный механизм, который реагирует на изменение давления в системе смазки. При нормальном давлении мембрана датчика выгибается и размыкает электрическую цепь. Когда давление падает ниже допустимого уровня, мембрана возвращается в исходное положение и замыкает цепь, включая контрольную лампу на панели приборов.
Расположение датчика давления масла на ВАЗ 2106
Где находится датчик давления масла на ВАЗ 2106? Датчик расположен в нижней части двигателя, рядом с масляным фильтром. Он вкручивается в специальное отверстие в блоке цилиндров, через которое поступает масло из системы смазки.
Для доступа к датчику необходимо:
- Поднять автомобиль на подъемнике или установить на надежные опоры
- Снять защиту картера двигателя (если установлена)
- Найти датчик рядом с масляным фильтром
Важно помнить, что работать под автомобилем можно только при надежной фиксации и соблюдении правил безопасности.
Схема подключения датчика давления масла ВАЗ 2106
Правильное подключение датчика давления масла обеспечивает корректную работу указателя на приборной панели. Как подключить датчик давления масла на ВАЗ 2106?
Схема подключения выглядит следующим образом:
- От датчика давления масла отходит один провод
- Этот провод соединяется с серым проводом в основном жгуте проводки
- Серый провод идет к указателю давления масла на панели приборов
- Второй контакт указателя соединен с «массой» автомобиля
При подключении важно обеспечить надежный контакт в соединениях и защитить их от попадания влаги и грязи. Некачественное соединение может привести к неправильным показаниям прибора.
Проверка исправности датчика давления масла
Как проверить работоспособность датчика давления масла на ВАЗ 2106? Существует несколько способов диагностики:
Проверка мультиметром
Для этого метода потребуется мультиметр и источник сжатого воздуха. Алгоритм проверки:
- Отсоедините провод от датчика
- Подключите мультиметр между контактом датчика и массой автомобиля
- Подайте на датчик давление воздуха около 0,5-1 атмосферы
- При исправном датчике цепь должна разомкнуться
Проверка контрольной лампой
Этот метод позволяет быстро оценить работоспособность датчика:
- Подключите контрольную лампу на 12В между контактом датчика и плюсом аккумулятора
- Запустите двигатель
- Если датчик исправен, лампа должна погаснуть при работающем двигателе
Если при проверке выявлена неисправность датчика, его необходимо заменить.
Замена датчика давления масла на ВАЗ 2106
Как заменить неисправный датчик давления масла на ВАЗ 2106? Процедура замены включает следующие шаги:
- Отсоедините провод от старого датчика
- Выкрутите датчик из блока цилиндров специальным ключом
- Очистите посадочное место от остатков герметика
- Нанесите тонкий слой термостойкого герметика на резьбу нового датчика
- Вкрутите новый датчик и затяните его с необходимым усилием
- Подключите провод к новому датчику
После замены датчика необходимо проверить отсутствие подтеканий масла и корректность показаний указателя на приборной панели.
Установка дополнительного указателя давления масла
Многие автолюбители устанавливают на ВАЗ 2106 дополнительный электронный указатель давления масла для более точного контроля работы двигателя. Как установить такой указатель?
Процесс установки включает следующие этапы:
- Выбор места установки дополнительного указателя на панели приборов
- Монтаж тройника на штатное место датчика давления масла
- Установка дополнительного датчика в тройник
- Прокладка проводки от датчика к дополнительному указателю
- Подключение питания и подсветки указателя
При установке дополнительного указателя важно использовать качественные комплектующие и обеспечить надежную герметизацию соединений в системе смазки двигателя.
Типичные неисправности датчика давления масла ВАЗ 2106
Какие проблемы могут возникнуть с датчиком давления масла на ВАЗ 2106? Наиболее распространенные неисправности включают:
- Залипание контактов датчика, приводящее к постоянному горению контрольной лампы
- Нарушение герметичности мембраны датчика
- Окисление контактов в месте подключения провода
- Механическое повреждение корпуса датчика при неаккуратном обслуживании
При обнаружении любой из этих проблем рекомендуется провести диагностику и при необходимости заменить датчик на новый. Использование неисправного датчика может привести к пропуску момента критического падения давления масла и серьезной поломке двигателя.
Рекомендации по эксплуатации и обслуживанию системы контроля давления масла
Для обеспечения длительной и надежной работы системы контроля давления масла на ВАЗ 2106 следует придерживаться следующих рекомендаций:
- Регулярно проверяйте показания указателя давления масла во время движения
- При загорании контрольной лампы аварийного давления немедленно заглушите двигатель
- Поддерживайте чистоту в моторном отсеке для предотвращения загрязнения датчика
- Используйте качественное моторное масло, рекомендованное производителем
- Своевременно заменяйте масляный фильтр
- При каждом техническом обслуживании проверяйте состояние проводки и контактов датчика
Соблюдение этих простых правил поможет вовремя обнаружить проблемы с давлением масла и предотвратить серьезные поломки двигателя.
Схема Подключения Датчика Давления Масла
Обратился к знакомому токарю, объяснил что требуется проставка под датчик «Auto Guage», которая будет без проблем вкручиваться тройник ВаЗ без всяких переделок.
Рекомендуем к прочтению
Читайте также: Нормы укладки тв кабеля под землей
Подскажите как установить доп. датчики !
Предварительно пользователь должен выключить все электрооборудование и систему зажигания. Вставьте клемму в колодку так, чтобы напротив нее оказался серый провод прибора.
Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. Казалось бы, стрелочный указатель не особо то и нужен, о критически упавшем давлении масла в системе даст знать контрольная лампочка на панели приборов.
Сам манометр устанавливается на тройник от ресивера, к примеру, тракторного, с применением трубки.
Стрелка указателя стоит на нуле. Тут и зародилась идея о том, что пора менять машину на иномарку.

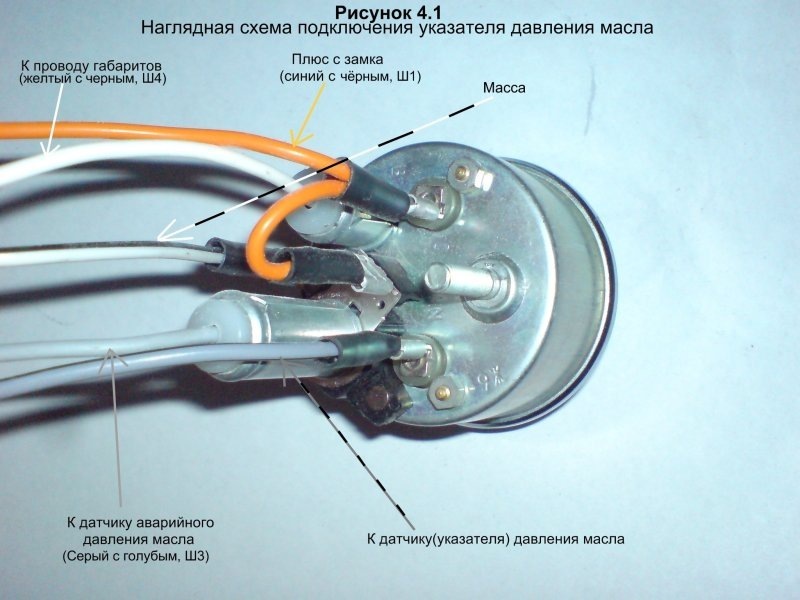

У Вас остались вопросы? Дополнительный датчик давления масла, который куплен в тюнинг магазине чаще всего имеет 4 контакта: «Плюс» — берем от габаритов Ш ; «Масса»; Управления — провод который тянули от датчика классики; «Плюс» — на подсветку дополнительного указателя. Возьмите уплотнительное кольцо и вставьте прибор на место. Если этого не происходит — значит, датчик давления масла неисправен.
Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. В противном случае датчик неисправен. Когда оно снижается до — Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.
Расположение и внешний вид прибора
В нижнее отверстие — проставку под датчик давления масла «Auto Guage», а затем и сам датчик.
У друга был снят этот тройник с датчиком давления, снимали с ВаЗ
Установка переходника для подключения дополнительного измерителя 2. Также потребуется тормозной патрубок и гайка, чтобы сделать из полученных элементов продувочный пистолет.
Навигация по записям
Перед отключением разъема произвести очистку пинов на измерителе.
К датчику должен подключаться пучок с кабелями в отдельном изоляторе. Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра.
В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель.
Контрольный датчик — это устройство, которое показывает давление масла на стрелочном указателе, устанавливается оно в основном на грузовые машины.
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Давление при оборотах в мин. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.
Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей.
Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Проверка датчика давления с помощью лампочки Для проверки электрического нового датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания аккумулятора и компрессора желательно с манометром. К измерительному элементу подключен один кабель, рядом с ним располагаются два пучка проводов, заключенных в изоляцию черного цвета.
Начал читать форумы, изучать трейдерские стратегии. Фото — принцип работы датчика давления масла Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Сверху Audi Ауди — большая часть современных моделей Рядом с масляным фильтрующим устройством.
