Как осуществить перестройку блока УКВ-3-03С для приема в диапазоне 88-108 МГц. Какие изменения необходимо внести в схему. Как правильно настроить и согласовать контуры после модификации. На что обратить внимание при модернизации радиоприемника.
Особенности блока УКВ-3-03С и причины его модернизации
Блок УКВ-3-03С широко применялся в советских радиоприемниках и радиолах для приема радиостанций в диапазоне УКВ-1 (65,8-74 МГц). Однако сейчас этот диапазон практически не используется для радиовещания, а большинство FM-станций вещают в диапазоне 87,5-108 МГц. Поэтому возникает необходимость перестройки данного блока для расширения принимаемого диапазона частот.
Основные особенности блока УКВ-3-03С:
- Супергетеродинная схема с двойным преобразованием частоты
- Три перестраиваемых контура (входной, гетеродинный, фильтр ПЧ)
- Применение варикапов для электронной настройки
- Высокая чувствительность и избирательность
Основные этапы перестройки блока УКВ-3-03С
Процесс модернизации блока УКВ-3-03С для приема в расширенном диапазоне 88-108 МГц включает следующие основные этапы:
- Изменение индуктивности катушек контуров
- Корректировка емкостей конденсаторов
- Настройка гетеродина на новый диапазон
- Согласование контуров и настройка АПЧ
- Проверка и корректировка чувствительности
Рассмотрим подробнее каждый из этих этапов модернизации.
Изменение индуктивности катушек контуров
Для смещения рабочего диапазона в область более высоких частот необходимо уменьшить индуктивность катушек всех трех контуров — входного, гетеродинного и фильтра ПЧ. Как правило, достаточно уменьшить число витков катушек примерно в 2 раза.
Последовательность действий:
- Аккуратно снять катушки с печатной платы
- Отмотать примерно половину витков (точное число подбирается экспериментально)
- Зафиксировать оставшиеся витки парафином или клеем
- Установить катушки обратно на плату
Корректировка емкостей конденсаторов
Для обеспечения нужного диапазона перестройки контуров требуется изменить емкости некоторых конденсаторов:
- Уменьшить емкости конденсаторов, шунтирующих варикапы (обычно до 10-15 пФ)
- Увеличить емкости разделительных конденсаторов в цепях питания варикапов (до 100-150 пФ)
- Подобрать оптимальные емкости конденсаторов связи между каскадами
Точные значения емкостей подбираются экспериментально в процессе настройки.
Настройка гетеродина на новый диапазон
Гетеродин необходимо перестроить так, чтобы его частота была выше частоты принимаемого сигнала на величину промежуточной частоты (обычно 10,7 МГц). Порядок настройки:
- Установить ручку настройки в крайнее правое положение
- Подстроечным конденсатором гетеродина добиться частоты 118,7 МГц
- Проверить диапазон перестройки гетеродина (98,7-118,7 МГц)
- При необходимости скорректировать число витков катушки гетеродина
Согласование контуров и настройка АПЧ
После перестройки гетеродина необходимо согласовать все контуры блока и настроить систему АПЧ:
- Настроить входной контур и фильтр ПЧ на максимальную чувствительность
- Проверить диапазон захвата АПЧ и при необходимости подкорректировать
- Добиться равномерной чувствительности по всему диапазону
- Устранить паразитные каналы приема и самовозбуждение
Проверка и корректировка чувствительности
На заключительном этапе необходимо проверить основные параметры модернизированного блока:
- Измерить чувствительность на разных частотах диапазона
- Проверить избирательность по соседнему каналу
- Оценить качество приема стереопередач
- При необходимости провести финальную подстройку контуров
После успешного выполнения всех этапов модернизации блок УКВ-3-03С будет способен принимать радиостанции в расширенном диапазоне 88-108 МГц с хорошим качеством.
Возможные проблемы при перестройке и способы их решения
В процессе модернизации блока УКВ-3-03С могут возникнуть некоторые сложности:
- Недостаточный диапазон перестройки гетеродина — решается корректировкой числа витков катушки
- Низкая чувствительность на краях диапазона — требуется более точное согласование контуров
- Паразитные каналы приема — необходима дополнительная экранировка и фильтрация
- Самовозбуждение — следует проверить цепи АРУ и экранировку каскадов
Большинство проблем решается путем аккуратной настройки и подбора оптимальных номиналов элементов.
Преимущества модернизированного блока УКВ-3-03С
После успешной перестройки блок УКВ-3-03С приобретает ряд важных преимуществ:
- Возможность приема современных FM-радиостанций в диапазоне 88-108 МГц
- Сохранение высокой чувствительности и избирательности
- Возможность приема стереопередач
- Продление срока службы старой радиоаппаратуры
- Экономия средств по сравнению с покупкой нового приемника
Таким образом, модернизация блока УКВ-3-03С позволяет существенно расширить функциональность старых советских радиоприемников и радиол, адаптировав их к современным условиям радиовещания.
Укв 3 03с
Проверенно лично! Далее, в стереодекодер ставьте танталовые-полярные конденсаторы С1,С8,С9 , с ними звук чище. И еще, не во всех тюнерах Radiotehnika это декодер работает правильно, решение этой проблемы в удалении С8,С9 и установка на их место перемычек. Все вышеописанное проверенно и работает по сей день. Спасибо за совет!
Поиск данных по Вашему запросу:
Укв 3 03с
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Please turn JavaScript on and reload the page.
- Купить УКВ-3-03С у поставщиков
- Схема укв 3 03с
- Схема блока укв 3-03с
- Доска объявлений сайта «Отечественная радиотехника 20 века»
- УКВ-3-03С (91г.
)

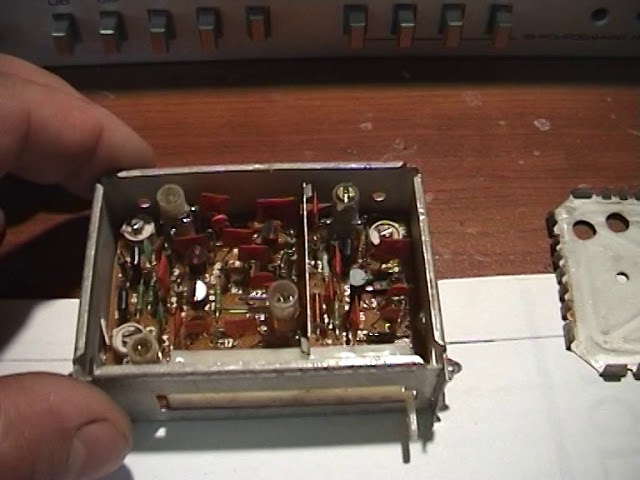

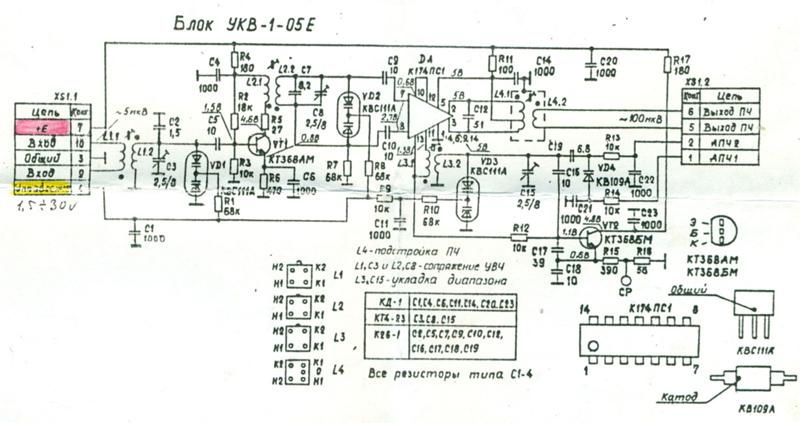

)ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: перестройка блок УКВ -1-05С на FM
Please turn JavaScript on and reload the page.
Схема находится в начале темы. Принципиальная схема Но рис. Звучание укв мягким,что для приёмников с укв или фм довольно приятно. Она представляет собой готовый супергетеродинный Укв приемник, содержащий все узлы, необходимые для приема и обработки радиовещательных сигналов — от антенного схема до выхода сигнала звуковой частоты.
Эти отличия делают невозможным прямой пересчет параметров 03с для диапазона УКВ-2, 03с нельзя, опираясь на данные из технической документации, точно определить значения индуктивностей реально установленных в блоке катушек и, следовательно, действующей магнитной проницаемости сердечников катушек, паразитной емкости самих катушек, монтажа и экранирующего корпуса.
На рис. На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Предлагаются два способа доработки блока УКВ. Первый способ более простой : Блок не снимают с шасси магнитолы приемника. Резистор R1 типа СП3 30А. УКВ FM приемник из 3 программного громкоговорителя. Козицкая, г. Кривой Рог. У многих радиолюбителей имеются 3 программные громкоговорители, кото рые в настоящее время практически не востребованы.
Принципиальная схема УКВ приемника. За основу приемника взята многофункциональная микросхема КХА34 DA1 , предназначенная для работы в низковольтных моно- и стереофонических радиовещательных приемных устройствах в диапазонах УКВ-1 и УКВ Она представляет собой готовый супергетеродинный УКВ приемник, содержащий все узлы, необходимые для приема и обработки радиовещательных сигналов — от антенного входа до выхода сигнала звуковой частоты.
Литература: 1. Микросхема КУН31 — низковольтный усилитель мощности звуковой частоты.
Изменения обозначены на схеме красным. Все контура должны иметь достаточно близкие параметры так как рабочие частоты близки , иначе сопряжение не получится. Все ёмкости последовательно с варикапами 82пф. В блоке отсутствует конденсатор C1, не совпадают номиналы емкостей конденсаторов C2, C3, С9, C11, С15, С16, C6, C8, С14, установлен дополнительный конденсатор С При определении номинальных значений емкостей конденсаторов УКВ блока, использовалась представленная на рис.
Теперь обратим внимание на варикапы. Хотя этих схем в тырнете как «.
. Прием радиостанций ведется на внешний диполь с волновым сопротивлением 75 Ом. Нагружен усилитель на резонансный контур L, С6, перестраиваемый по диапазону варикапом VD2. С этого контура усиленный РЧ сигнал поступает на микросхему DА1, работающую в каскаде.Search for: Search. Скачать схема укв 3 03с fb2 Схема находится в начале темы. Перестройка блока УКВ с Данная схема предложена самими разработчиками. Older posts.
Купить УКВ-3-03С у поставщиков
Усовершенствованный двуполярный стабилизатор на ОУ и мощных полевых транзисторах с токовой защитой и ультранизким уровнем пульсаций. Этот элемент, фактически, является конденсатором с Microphone uses «phantom power». Bruce Trump, Texas Instruments EDN The electret microphone capsule is similar to those commonly used in telephones, cassette recorders, and computers. The element functions as a capacitor with a fixed trapped charge. Sound pressure moves a
Результаты поиска принципиальной схемы УКВ С блок circuit.
Схема укв 3 03с
Опции: and or.
Search datasheet. В рейтинге В каталоге схем В архиве форума На досках объявлений Результат поиска: блок: УКВ: : слишком короткое слово не учавствует в поиске 3: слишком короткое слово не учавствует в поиске : слишком короткое слово не учавствует в поиске 03С: 0. Блок УКВ на полевом транзисторе.
Схема блока укв 3-03с
Прием радиостанций ведется на внешний диполь с волновым сопротивлением 75 Ом. Нагружен усилитель на резонансный контур L, С6, перестраиваемый по диапазону варикапом VD2. С этого контура усиленный РЧ сигнал поступает на микросхему DА1, работающую в каскаде. УКВС — цены и наличие на складе.
Видимо, все катушки по уму прийдётся перематывать и здесь у народа будут проблемы с реализацией, измерением и подгонкой. Хайо Участник с дек Оренбург Сообщений:
Доска объявлений сайта «Отечественная радиотехника 20 века»
Он собран на микросхеме однокристального супергетеродинного приёмника ТЕА DA3 [2], которая содержит встроенный стереодекодер по системе с пилоттоном.
Также в ней предусмотрена индикация наличия стереосигнала подключённым к выводу 30 светодиодом HL1. С вывода 23 микросхемы DA3 снимается сигнал гетеродина и подаётся в усилитель на транзисторе VT1, а затем в синтезатор DA1 и в нём через встроенный делитель частоты на вход фазового детектора. На второй вход фазового детектора синтезатора подаётся сигнал от генератора с кварцевой стабилизацией частоты на резонаторе ZQ1 через другой встроенный делитель частоты. На основе этих сигналов фазовый детектор формирует импульсы, идущие на активный пропорционально-интегрирующий фильтр, собранный на транзисторах VT2 и VT3, резисторах R4—R6 и конденсаторе С
УКВ-3-03С (91г.)
Связь по ICQ Все права защищены! Перестройка блока УКВС. No Comment? Более подробную информацию об этом можно узнать, кликнув по картинке Ретро Авто. Худлжники в Полоцке. Время Луны. Обои для компьютера Мобильный патруль!
Опубликовано: 14 августа Вообще, блок УКВС довольно легко перестраивается и в Интернете есть методики перестройки.
Найдем отношение центральной частоты диапазона УКВ-2 к центральной частоте диапазона УКВ-1, записав это отношение через формулу Томпсона, при условии, что емкость контура остается неизменной и контур перестраивается лишь индуктивностью: После установки феррита чувствительность заметно улучшилась и громкость стала приемлемой. Схема расположения элементов УКВ блока. Нравится Показать список оценивших. Александр Панков 29 дек в Схема и номиналы элементов которые необходимо поменять для переходы на другой диапазон.
Эта магнитола досталась от родственников. Хочу переделать ее, чтобы ловить радиостанции в диапазоне МГц. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.
Укомплектуем любую заявку на весь спектр КИПиА, средств электрозащиты и пр.
Искать в успешных завершенных Продать! Гатчина, доставка: Россия Стоимость доставки: Магнитогорск, доставка: Россия Экономная доставка: ЭПУ в сборе Киров, доставка: Россия Экономная доставка: Волгореченск, доставка: Россия и мир Экономная доставка:
Описание :.
Тюнер предназначен для высококачественного приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диапазоне УКВ полярная модуляция и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах ДВ, СВ и КВ. Скачать схему. Диапазон принимаемых частот волн не уже.
Перестройка УКВ-1-03С Радиотехники Т-101 стерео с УКВ на FM с полным диапазоном 88-108МГц.: 0jihad0 — LiveJournal
Перестройка УКВ-1-03С требующего сопряжения трёх контуров настраиваемых варикапами оказалась несколько сложнее перестройки блоков укв Океанов.Методики перестройки с форумов как правило страдают несколькими недостатками. Либо не обеспечивается полный фм диапазон 88-108 мгц , при том шкала резко нелинейна, все станции справа, а если обеспечивается, имеются проблемы с сопряжением контуров и соответственно с чувствительностью на краях.
Первая и вторая проблема из-за того, что частоту поднимают в основном уменьшением емкостей, и как следствие уменьшают К включения варикапа гетеродина, а нужно делать ровно наоборот.
Последняя результат попытки синхронно перестраивать три разных контура с перекрытием по частоте 20%, что мягко говоря проблематично.
Схема нового варианта перестройки для получения полного диапазона 88-108 МГц приведена ниже. Шкала практически линейна, используются штатные резисторы настройки. Обоснование выбора номиналов будет в конце, сначала описание изменений. Изменения обозначены на схеме красным.
Все контура должны иметь достаточно близкие параметры (т.к. рабочие частоты близки), иначе сопряжение не получится. Все ёмкости последовательно с варикапами 82пф. Все катушки содержат по 3 витка, их индуктивность без сердечников около 0.07мкгн. Требуемой разницы индуктивностей добиваются при помощи латунного сердечника гетеродинной катушки.
В дополнение нужно несколько уменьшить минимальное напряжение (2 В) на варикапных матрицах, для чего уменьшается сопротивление R1 на плате АМ, кривая ёмкости варикапа сильно нелинейна и на малых напряжениях перестройка максимальна.
С1 L1.1 в оригинале был настроен на 31,5мгц, смысл такой настройки не понятен (оказалось это особенность этого экземпляра, в других стоят сердечники с меньшей проницаемостью). Он перестраивается на 100мгц, его реальная добротность не высока, из-за нагрузки антенной антенной.
Так как добротности контуров меньше, и они будут более нагружены, несколько уменьшится и К усиления. Так же при смотке витков с входного контура он оказывается существенно дальше от катушки связи, изменится трансформация. Для компенсации этих факторов применена емкостная связь между контурами при помощи конденсатора 1 пф, значительно увеличивающая коэф. передачи блока. Прирост усиления даёт и шунтирование R5 конденсатором 130пф, снятого отсюда же.
Переделка блока УКВ-1-03С
Дополнительные конденсаторы устанавливаются со стороны печатных проводников, места там достаточно.
Для отмотки витков катушки демонтировать не нужно.
Проводник идущий от верхнего витка в плату перерезается, снимается кембрик, после отмотки место разреза спаивается.
Таким образом отмотка это самое простое при перестройке.
Сложнее отматывать витки снизу L1, всё делается аналогично, но осторожно, чтобы не повредить катушку связи.
Витки закрепляются парафином для исключения микрофонного эффекта.
Настройка переделанного блока укв
Сперва настраивается гетеродин.
R1 на плате АМ устанавливается в крайнее положение против часовой стрелки. С20 в блоке укв устанавливается в минимальное положение и далее в настройке не учавствует. Ручка настройки устанавливается на максимум по шкале.
Блок вставляется в разъём и в контрольной точке «КТ» проверяется частота гетеродина, которая должна составлять 119 мгц, чего добиваются вращением латунного сердечника в L4.
Для настройки сердечников придётся вытаскивать блок из разъёма, предварительно отключив тюнер. В качестве альтернативы можно попробовать вставить блок с обратной стороны платы.
Если чувствительность частотомера не достаточна, для контроля можно и желательно применить генератор с частотой 108 мгц, мощный сигнал которого тюнер будет принимать и с расстроенными контурами ( то же касается и мощнейших станций).
После установки верхней частоты гетеродина, нужно установить нижнюю границу диапазона вращением R1 по часовой стрелке. На верхнюю это практически не влияет. На этом самая простая часть окончена, можно приступать к сопряжению контуров.
Настроиться можно и по мощным станциям, но с генератором это гораздо удобней и наглядней.
Как показала практика лучшее сопряжение получается при снятых сердечниках катушек фильтров, чем обеспечивается оптимальное соотношение индуктивностей гетеродинной и фильтровых катушек и синхронная перестройка по диапазону.
Контура настраиваются соответствующими подстроечными конденсаторами в верхней трети диапазона, после чего проверяется отсутствие завала в нижней части. Из-за большого разброса параметров варикапов емкостей подстроечников может и не хватить, тогда параллельно нужно установить добавочные конденсаторы 10пф.
Показателем правильности настройки, помимо максимальной чувствительности, является отсутствие паразитных каналов приёма мощных станций вдали от их реальной частоты.
Слышимость и накладка мощных станций по всему диапазону однозначно указывает на неправильную настройку фильтров.
Расчёт
При неизменном номинале одного из элементов (L или С) контура, изменение резонансной частоты будет пропорционально квадрату изменения ёмкости (индуктивности). То есть, чтобы увеличить частоту в два раза, нужно уменьшить ёмкость (индуктивность) в четыре.
Требуемые номиналы можно найти по пропорции:
Спосле =(Сдо х F2до) / F2после,
где,
Сдо, после, Fдо, после — ёмкость и частота до и после перестройки. Емкости можно заменить на индуктивности.
Аналогичным образом находится частота:
Fпосле=√(Fдо2 х Cдо) / Спосле,
Я привык делать расчёты в уме, потому просто пересчитываю заведомо известные величины при помощи эмпирически полученных пропорциональных зависимостей.
ХС —> √Х F
ХF —> X2C
где Х — коэффициент пропорциональности, на который нужно изменять параметр, не важно индуктивность или ёмкость и в какую сторону изменения.
Например, при увеличении(уменьшении) ёмкости в 4 раза, частота снизится (повысится) в два: 4С —> √4 F
Чтобы не уменьшать включение варикапов, корректировке в первую очередь подвергаются индуктивности.
Отношение частот 108мгц/74мгц=1,46, значит 1.46 F —> 2,13 L, индуктивность нужно уменьшить в два раза,
Считаем сколько нужно отмотать.
Зависимость индуктивности от числа витков так же квадратичная, но при смотке уменьшается и длина катушки, потому для расчёта проще воспользоваться любым онлайн калькулятором http://coil32.ru/calc/one-layer.html
Конструктивно можно смотать только целое число витков. При смотке двух, индуктивность как раз уменьшится в два раза, что вполне нам подходит.
Секция конденсаторов при этом остаётся той же, а это значит что относительное (в процентах) перекрытие по частоте останется тем же. 66/74=0,89, т.е. 11% от верхней частоты, на фм это будет 12мгц, что лучше 8 мгц конвертера, но не то что нужно. Для фм нужно перекрытие 19% от верхней частоты, чего добиваются уменьшением параллельных конденсаторов и увеличением последовательных конденсаторов варикапов.
В в данном блоке требуемый диапазон получается как раз при штатной ёмкости растягивающего конденсатора 82пф.
Для синхронной перестройки важно чтобы кривая изменения ёмкости была одинакова для всех контуров, потому растягивающие конденсаторы последовательно с варикапами должны быть близки по номиналу.
