Как сделать ультразвуковой генератор в домашних условиях. Какие компоненты понадобятся для сборки. На что обратить внимание при конструировании устройства. Сферы применения самодельного ультразвукового генератора.
Принцип работы ультразвукового генератора
Ультразвуковой генератор — это устройство, создающее высокочастотные колебания в диапазоне от 20 кГц до нескольких МГц. Принцип его работы основан на преобразовании электрической энергии в механические колебания ультразвуковой частоты.
Основные компоненты ультразвукового генератора:
- Генератор электрических колебаний
- Усилитель мощности
- Преобразователь электрических колебаний в механические (пьезоэлемент или магнитострикционный преобразователь)
Генератор вырабатывает электрический сигнал заданной частоты, усилитель усиливает его по мощности, а преобразователь превращает электрические колебания в механические ультразвуковые волны.
Необходимые компоненты для сборки
Для создания простейшего ультразвукового генератора своими руками понадобятся следующие компоненты:
- Микросхема-таймер NE555 или аналог
- Резисторы: 1 кОм, 10 кОм, 100 кОм
- Конденсаторы: 100 нФ, 10 нФ
- Транзистор IRFZ44N или аналогичный
- Пьезоизлучатель
- Макетная плата
- Провода для соединений
- Источник питания 9-12 В
Все эти компоненты доступны в магазинах радиодеталей или могут быть заказаны через интернет. Стоимость набора не превысит 500-1000 рублей.
Пошаговая инструкция по сборке ультразвукового генератора
Для сборки простейшего ультразвукового генератора выполните следующие шаги:

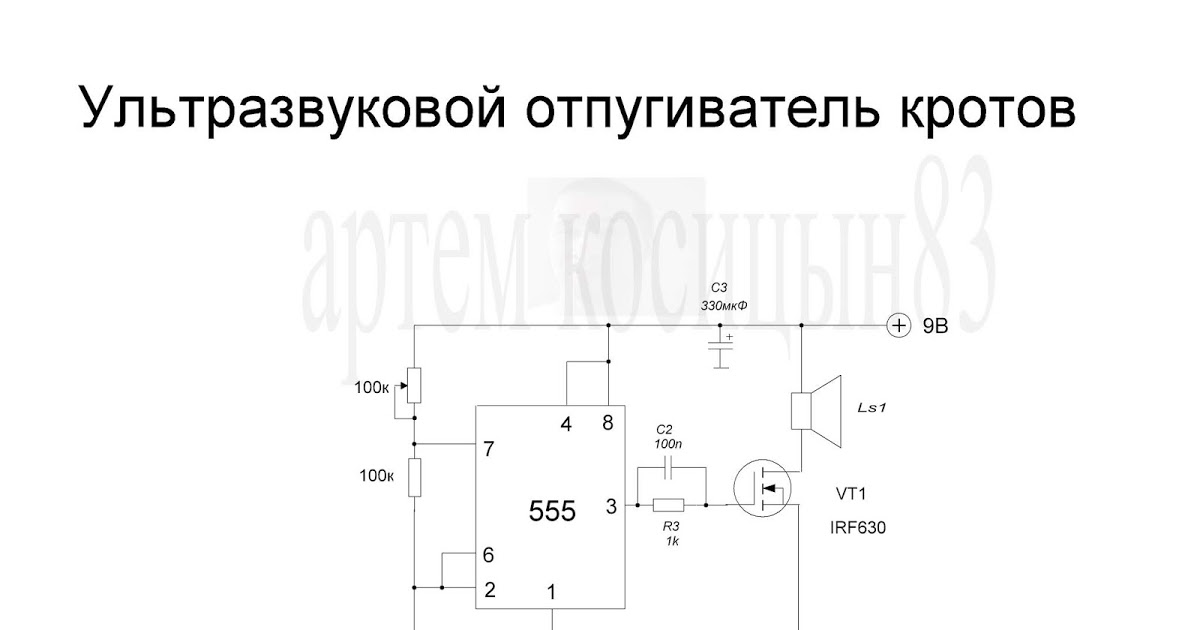

- Соберите генератор импульсов на микросхеме NE555 согласно типовой схеме включения.
- Подключите выход микросхемы через резистор 1 кОм к затвору транзистора.
- Подключите сток транзистора через пьезоизлучатель к положительному полюсу источника питания.
- Подайте питание 9-12 В на схему.
- Настройте частоту генерации с помощью подстроечного резистора.
При правильной сборке вы должны услышать высокочастотный писк от пьезоизлучателя. Это означает, что генератор работает.
Настройка и тестирование устройства
После сборки необходимо настроить частоту генерации в нужный диапазон. Для этого:
- Подключите осциллограф к выходу генератора
- Вращая подстроечный резистор, добейтесь нужной частоты сигнала (20-40 кГц)
- Проверьте форму сигнала — она должна быть близка к прямоугольной
Для проверки работы генератора можно использовать простой тест: поднесите к пьезоизлучателю каплю воды на кончике пальца. При работающем генераторе вы должны почувствовать вибрацию.
Области применения самодельного ультразвукового генератора
Собранный своими руками ультразвуковой генератор может найти применение в следующих областях:
- Отпугивание грызунов и насекомых
- Эксперименты с кавитацией
- Обработка жидкостей ультразвуком
- Создание туманов и аэрозолей
Однако стоит помнить, что самодельное устройство имеет ограниченную мощность и может быть небезопасным при неправильном использовании. Для серьезных применений лучше использовать профессиональное оборудование.
Меры предосторожности при работе с ультразвуковым генератором
При работе с самодельным ультразвуковым генератором необходимо соблюдать следующие меры безопасности:
- Не направляйте ультразвуковой излучатель на людей и животных
- Ограничьте время непрерывной работы устройства 15-20 минутами
- Не прикасайтесь к пьезоизлучателю во время работы
- Используйте защитные очки при экспериментах с жидкостями
- Не превышайте безопасное напряжение питания (до 24 В)
Помните, что длительное воздействие ультразвука может быть вредным для здоровья. Используйте устройство с осторожностью и по назначению.
Усовершенствование базовой схемы генератора
Базовую схему ультразвукового генератора можно улучшить, добавив следующие элементы:
- Регулятор частоты для изменения в широком диапазоне
- Индикатор работы на светодиоде
- Усилитель мощности на транзисторах
- Схему модуляции сигнала
- Таймер для ограничения времени работы
Это позволит сделать устройство более функциональным и безопасным в использовании. Однако усложнение схемы требует более глубоких знаний в электронике.
Сравнение самодельного и промышленного ультразвуковых генераторов
Самодельный ультразвуковой генератор имеет ряд отличий от промышленных аналогов:
| Параметр | Самодельный генератор | Промышленный генератор |
|---|---|---|
| Мощность | До 10-20 Вт | До нескольких кВт |
| Частотный диапазон | Фиксированный или узкий | Широкий, перестраиваемый |
| Стабильность частоты | Низкая | Высокая |
| Надежность | Низкая | Высокая |
| Безопасность | Ограниченная | Соответствует стандартам |
Промышленные генераторы обеспечивают более высокую мощность, стабильность и безопасность, но стоят значительно дороже самодельных устройств.
Ультразвуковой генератор своими руками
Перейти к содержимому. Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое! Отправлено 27 July — Отправлено 28 July —
Поиск данных по Вашему запросу:
Ультразвуковой генератор своими руками
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Ультразвуковой излучатель
- МОДЕРНИЗИРОВАННАЯ УЛЬТРАЗВУКОВАЯ ПУШКА «ИГЛА-М»
- Генераторы ультразвука. Как сделать ультразвуковой генератор своими руками
- Как сделать ультразвуковой генератор своими руками? Характеристика ультразвуковых генераторов
- Мощный генератор ультразвука
- Ультразвуковая пушка своими руками
- Схема для ультразвука УЗ генератор на 1-2 кВт
- УЗ ванна своими руками
- СХЕМА УЛЬТРАЗВУКОВОГО ГЕНЕРАТОРА
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Мощный генератор ультразвука
Ультразвуковой излучатель
Звуковой генератор — Механичекий звонок. Чем удобнее всего паять? Паяльником W. Усилители на МОП-транзисторах. Схема представляет собой звуковой сигнализатор, имитирующий звучание механического звонка. Схема состоит из тонального генератора, в качестве которого выступает мультивибратор микросхемы CDB, ступенчатого регулятора его тональности частоты , и выходного каскада, состоящего из транзисторного ключа, нагруженного широкополосной динамической головкой В1 динамик от карманного приемника.
Читать далее На рисунке показана схема достаточно мощного ультразвукового генератора, частоту генерации которого можно регулировать подстроенным резистором R1 в достаточно широких пределах. А звукоизлучателем служит импортная пьезоэлектрическая пищалка вполне возможно использовать любую пьезопищалку от сигнализаторов, телефонов например, отечественную типа ЗП Схема генератора высоковольтных импульсов на мультивибраторе.
При сборке высоковольтных генераторов обычно используют высоковольтные умножители, которые не являются образцом надежности либо самодельные очень трудоемкие высоковольтные катушки. Существенно упростить конструкцию генератора можно если использовать готовую катушки от систем зажигания автомобилей с контактной системой.
Генератор плавного диапазона управляемый напряжением. Широкое распространение получили в спортивной аппаратуре генераторы плавного диапазона с электронной перестройкой частоты при помощи варикапа. В этом ГПД для перестройки частоты используется полевой транзистор, работающий в режиме резистора с изменяемым при помощи внешнего напряжения сопротивлением.
Главная Регистрация.
МОДЕРНИЗИРОВАННАЯ УЛЬТРАЗВУКОВАЯ ПУШКА «ИГЛА-М»
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Схема для ультразвука УЗ генератор на кВт. Лучше, если есть универсальная с подстройкой частоты и амплитуды, со спецификацией, информацией по обмоткам трансформаторов описанием работы и т.
Оценка 0.
На рисунке показана схема достаточно мощного ультразвукового генератора, частоту генерации которого можно регулировать подстроенным .
Генераторы ультразвука. Как сделать ультразвуковой генератор своими руками
Неоднократно каждый из нас слышал выражение «ультразвук» — в данной статье мы рассмотрим что это, как создается, и для чего он нужен. Ультразвук — это механические колебания, которые находятся значительно выше той области частот, которую слышит ухо человека. Колебания ультразвука чем-то напоминают волну, похожую на световую. Но, в отличие от волн светового типа, которые распространяются только в вакууме, ультразвуку нужна упругая среда — жидкость, газ или любое другое твердое тело. Основными параметрами ультразвуковой волны принято считать длину волны и период. Время, которое требуется для полного цикла, принято называть периодом волны, измеряется оно в секундах. Мощнейшим генератором ультразвуковых волн считается УЗ-излучатель. Человеку не под силу слышать ультразвуковую частоту, но его организм способен ее чувствовать.
Как сделать ультразвуковой генератор своими руками? Характеристика ультразвуковых генераторов
Как мы знаем, ультразвуковую частоту человек не слышит, но организм чувствует. Иными словами ультразвуковая частота воспринимается человеческим ухом, но определенный участок мозга, отвечающий за слух, не может расшифровать данные звуковые волны. Те, кто занимаются построением аудио систем должны знать, что высокая частота очень неприятна для нашего слуха, но если поднять частоту на еще высокий уровень УЗ диапазон то звук исчезнет, но на самом деле он есть. Мозг попытается безуспешно раскодировать звук, в следствии этого возникнет головная боль, тошнота, рвота, головокружение и т.
Для генерации ультразвука применяются специальные излучатели магнитострикционного типа. К основным параметрам устройств относится сопротивление и проводимость.
Мощный генератор ультразвука
Сегодня в сети можно найти огромное количество конструкций ультразвуковых генераторов, но я бы хотел поделиться конструкцией самого простого и доступного из них.
Ультразвуковая пушка собрана своими руками всего на двух логических инверторах и имеет минимальное количество комплектующих компонентов. Не смотря на простоту сборки, конструкция достаточно мощная и может применяться против пьяных алкашей, собак или подростков, которые засиживаются и поют в чужих подъездах. Наша схема ультразвуковой пушки выполнена на микросхеме HEF Как уже было сказано, нам нужно задействовать всего два логических инвертора, а какие из шести инверторов задействовать — вам решать. Сигнал с выхода последней логики усиливается транзисторами.
Ультразвуковая пушка своими руками
Несколько дней назад поступил очередной заказ. Покупатель хотел заказать мощную ультразвуковую пушку для борьбы с пьяной молодежью, для которых день начинается ночью, когда все нормальные люди спят. Недолго думая выбрал проверенную схему мощного ультразвукового излучателя. Сама пушка построена всего на одной микросхеме стандартной логике. Подойдут буквально любые аналогичные микросхемы, содержащие 6 логических инверторов.
В нашем случае применена микросхема CD HEF , которая успешно может быть заменена на отечественную — КЛН2, только нужно обратить внимание на цоколевку, поскольку КЛН2 отличается от использованной некоторыми выводами. Поскольку схема достаточно простая, то может быть реализована на макетной плате или навесным образом.
Основу схемы ультразвукового генератора составляют два генератора импульсов прямоугольной формы и мостовой усилитель мощности.
Схема для ультразвука УЗ генератор на 1-2 кВт
Ультразвуковой генератор своими руками
У льтразвук — это упругие волны высокой частоты. Обычно ультразвуковым диапазоном считают полосу частот от 20 до нескольких миллиардов герц. Сейчас ультразвук широко применяется в различных физических и технологических методах.
УЗ ванна своими руками
ВИДЕО ПО ТЕМЕ: Проверка пьезоэлементов для увлажнителя воздуха
Очистить предметы от ржавчины, грязи, налета поможет ультразвуковая ванна, изготовить которую можно своими руками.
Для этого необходимо иметь определенное количество материалов и строго следовать правилам технологии изготовления прибора. Это достаточно простое устройство, позволяющее быстро и эффективно избавится от загрязнений на различных деталях, узлах и инструментах. Ультразвуковая ванна представляет собой емкость, изготовленную из легированной стали, стандартного объема в 2 литра, что позволяет поместить туда единовременно несколько предметов небольшого размера.
Необходим для очень широкого спектра девайсов — отпугивателей мышей, комаров, собак. Или просто в качестве ультразвуковой стиральной машинки.
СХЕМА УЛЬТРАЗВУКОВОГО ГЕНЕРАТОРА
Ультразвук — акустические колебания с частотами от 20 КГц, обладает рядом особенностей. Человек его не слышит и часто не чувствует, но влияние на организм эти частоты оказывают весьма существенное. В медицине, например, повсеместно используется аппаратура ультразвуковой терапии, причем ее действие может быть весьма сильным. Обычно в схемах ультразвуковых генераторов используются пьезоэлементы, магнитострикционные преобразователи или даже высокочастотные громкоговорители.
Последние в частности используются в устройствах для отпугивания комаров и собак. Однако такие отпугиватели малоэффективны по причине не достаточной мощности.
Мощный ультразвуковой генератор Генератор ультразвука. Такое устройство предназначено для работы с ВЧ головками. Вырабатывает мощный поток ультразвука и может быть использовано для отпугивания животных. УЗ излучатель — это генератор мощных ультразвуковых волн.
Некоторые птицы, а также собаки, мыши, крысы, летучие мыши и другие животные могyт слышать звуки с частотами до 40000 Гц. Схема, предложенная здесь, издает непрерывный ультразвук частотой выше воспринимаемой человеком в диапазоне между 18000 и 40000 Гц. Устройство может быть использовано для лечения собак и других животных, в биологических экспериментах и для многих других целей. Рекомендуемый пьезодинамик отдает максимальную выходную мощность в диапазоне частот между 700 и 3000 Гц;
он также будет работать на более высоких частотах, но с меньшей мощностью. Рекомендуемые источники питания — четыре пальчиковых батарейки или одна (батарейка или аккумулятор) на 9 В. Потребляемый ток очень мал. Схема (рис. 1) генерирует сигнал частотой от 18000 до 40000 Гц, но вы можете легко поменять этот диапазон подбором емкости конденсатора С1 или резистора R1. Диапазон номиналов емкости С1 — от 470 пФ до 0,001 мкФ, сопротивление резистора R1 можно увеличивать до 100 кОм. Верхняя граница генерируемых ИС 4093 частот — 500 кГц. Перечень элементов приведен в таблице. Схема может быть помещена в небольшой пластмассовый корпус. динамик закрепляется па передней панели. Ультразвуковой генератор 1. Эта схема работает в диапазоне частот от 18 до 40 кГц
Ультразвуковой генератор второй вариантС помощью двух ИС 4093 можно изготовить мощный ультразвуковой генератор,
как показано на рисунке. Ультразвуковой генератор 2Частота может варьироваться путем изменения емкости С2. Верхний предел частоты схемы — 1 МГц. Генератор пригоден для проведения биологических экспериментов, связанных с изучением поведения животных и условий их содержания. Питание — четыре пальчиковых батарейки или батарейка/аккумулятор на 9 В. Схема потребляет всего несколько миллиампер, при этом срок службы батареек — до нескольких недель. Последовательно с R1 можно включить переменный резистор номиналом 47 кОм, что позволит регулировать частоту в широком диапазоне. Перечень элементов дан в таблице. В качестве громкоговорителя можно
использовать высокочастотный пьезодинамик — твитер.
Внутри этого компонента имеется небольшой выходной трансформатор,
как показано на рисунке. Вам нужно удалить его. Перечень элементов ультразвукового генератора 2
Трансформатор нужно удалитьУльтразвуковой генератор третий вариант Это третья версия ультразвукового генератора. Используется пьезоэлектрический
твитер. Выходной каскад на транзисторах обеспечивает мощный выходной сигнал. Схема питается от четырех пальчиковых батареек или от аккумулятора/батарейки напряжением 9 В, потребляемый ток — около 50 мА. Частота может задаваться резистором R1 в диапазоне между 18000 и 40000 Гц. Можно изменять частоту подбором емкости конденсатора С1. Значения между 470 и 4700 пФ могут быть подобраны экспериментально. Хотя твитер имеет наибольшую эффективность в диапазоне между 10000 и 20000 Гц, этот преобразователь, как экспериментально подтверждено, может нормально работать и на частотах до 40000 Гц. В данной схеме нет необходимости отсоединять внутренний трансформатор твитера, как мы делали в предыдущем проекте. Вы можете также использовать специальный ультразвуковой преобразователь с сопротивлением от 4 до 100 Ом. Принципиальная схема ультразвукового генератора показана на рисунке. Перечень элементов приведен в таблице. Устройство может быть собрано в небольшом пластмассовом корпусе. Ультразвуковой генератор 3
Для регулировки частоты используйте частотомер, подключая его к выводу 4 ИС. Мощный ультразвуковой генераторЭта схема может выдавать ультразвуковой сигнал мощностью в несколько ватт с применением пьезоэлектрического твитера или преобразователя другого типа. Рабочая частота — от 18000 до 40000 Гц, она может изменяться подбором емкости конденсатора С1. При больших значениях емкости будет формироваться сигнал в звуковом диапазоне, что позволяет использовать схему в аварийной сигнализации и других устройствах. В этом случае твитер может быть заменен обычным громкоговорителем. Схема потребляет несколько сот миллиампер от источника питания 9 или 12 В. Батарейки рекомендуются только для кратковременных режимов работы. Можно использовать это устройство для отпугивания собак и других животных, установив его около мест для сбора мусора и др. Ультразвуковой режим работы достигается при величине емкости С1 от 470 до 2200 пФ. Для сигнала звукового диапазона требуется емкость в диапазоне 0,01-0,012 мкФ. Принципиальная схема мощного ультразвукового генератора показана на рисунке, перечень элементов приведен в таблице. Мощный ультразвуковой генератор. Все транзисторы должны быть смонтированы на радиаторах
Транзисторы должны быть смонтированы на радиаторах. |
В качестве нагрузки в схеме используется пьезодинамик или
пьезонаушник на десятки милливатт. Генератор работает в частотном диапазоне между
18000 и 40000 Гц.
Динамик, являющийся нагрузкой выходного каскада, может выдавать ультразвуковой сигнал мощностью до 400 мВт.
Все компоненты можно поместить в пластмассовый корпусГенераторы ультразвуковой очистки | Ultrasonic Power Corporation
