Умзч на микросхемах. Усилители мощности звука на микросхемах: схемы, характеристики, применение

СМОТРЕТЬ ВИДЕО ПО ТЕМЕ: #4558D,4558 ic полная схема /схема 4558D/Mr electro

Модернизация 4558

Схема самодельного предварительного усилителя предусилителя с темброблоком, выполненного на микросхеме LM. Важной частью усилителя звука является предусилитель. Желательно, чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ. На рисунке справа показана схема простого стереофонического предусилителя с регулировкой громкости отдельно в каждом канале и общей регулировкой тембра для низких, средних и высоких частот в обоих каналах. Схема выполнена на сдвоенном операционном усилителе типа ЛМ и предназначена в первую очередь для работы с автомобильными простыми усилителями, построенными на микросхемах — интегральных мостовых УМЗЧ.

Следовательно, напряжение питания «автомобильное» — однополярное 12В. Напряжение питания может быть до 30В. И вы даже можете переключиться на биполярное питание. Для этого нужно снять делитель на резисторах R1, R2 и С2.

А выводы 3 и 5 микросхемы подключаются к общему минусу блока питания. В этом случае отключите контакт 4 от отрицательного источника питания и подайте на него отрицательное напряжение питания. Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже было сказано, отдельно в каждом канале. На операционных усилителях микросхемы А1 выполнены два активных регулятора тембра, в которых происходит как усиление звукового сигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи управления включены в цепи обратной связи операционных усилителей. Регулятор громкости по высоким частотам — двойной переменный резистор R8, по средним частотам — R9, по низким частотам — R Микросхему ЛМ можно заменить на любую ИМС — два ОУ общего назначения, или сделать схему на двух ИМС, один ОУ -ампер в каждом. Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на ВА операционном усилителе разные производители выпускают микросхемы с разными буквенными обозначениями, суть не меняется.

Данный микрофонный усилитель предназначен для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Высокая чувствительность, малошумящий операционный усилитель, обеспечивает качественный звук на мониторах, записывающих устройствах, наушниках, имеет низкое потребление тока, измерение показало ток около 2мА, работоспособен при снижении напряжения питания до 4.

При повторении схемы в целях минимизации габаритов устройства можно заменить капсюль микрофона на другой с минимальным размером около 3 мм, не использовать панельку, использовать микросхемы данного типа в исполнении CMD, заменить электролитические конденсаторы на неполярные многослойные.

Акустический диапазон до 7 метров, длина соединительной линии от усилителя до потребителя сигнала наушники, монитор, записывающее устройство до метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет использоваться студийный динамический микрофон, то резистор питания электретного микрофона R1 необходимо исключить из схемы.

Учитывая, что микросхема содержит два одинаковых усилителя, выводы второго усилителя 5,6,7 можно использовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона на вход усилителя подключить катушку, намотанную на ферритовом сердечнике и содержащую около витков тонкой 0,

При невозможности подключения к усилителю проводной линией можно доработать усилитель радиоудлинителем, собранным на одном транзисторе VT1, представляющем собой маломощный КВ генератор, работающий в радиовещательном диапазоне МГц. Подстроечный конденсатор С6 позволяет изменять частоту генератора путем настройки на свободные от вещания частоты.

Если доработана схема усилителя высокой частоты на любом ВЧ транзисторе например КТ, показанном на схеме синим цветом и не входящем в комплект, то дальность связи может достигать 1 км, но это может идти вразрез с действующим законодательством .

Антенна представляет собой кусок медного монтажного провода длиной 50 — 80 см. Антенну можно выполнить из медного жесткого провода сечением 0. Радиомикрофон настроить на радиоприемник диапазона 88 — МГц, включенный на свободную частоту и расположенный поблизости. Большинство аудиофилов достаточно категоричны и не готовы к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук должен быть чистым, сильным и впечатляющим. Как этого добиться? Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.

Функция Усилитель отвечает за качество и мощность воспроизведения звука. При этом при покупке следует обращать внимание на следующие обозначения, свидетельствующие о внедрении высоких технологий в производство аудиотехники: . Следует помнить: изготовление качественных усилителей – процесс трудоемкий и высокотехнологичный, поэтому слишком низкая цена при достойных характеристиках должна вас насторожить. Чтобы разобраться во всем многообразии рыночных предложений, необходимо различать товар по различным критериям.

Усилители можно классифицировать:. Важно: первичное преобразование и обработка сигнала происходит именно в предусилителях. Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звук-не звучит.

Выбор усилителя во многом обусловлен целями, для которых он приобретается. Перечислим основные области использования усилителей звука:. Чтобы долгое время наслаждаться чистым и качественным звуком, желательно заранее изучить все многообразие предложений и выбрать тот вариант аудиоаппаратуры, который максимально соответствует вашим запросам.

При выборе сердца усилителя взгляд пал на микросхему сдвоенного малошумящего операционного усилителя С. Главное, чтобы в названии были цифры. Его также можно запустить от однополярного источника питания. Поскольку микросхема представляет собой сдвоенный усилитель, вторую часть было решено использовать в качестве усилителя мощности для раскачки наушников, подключенных к УНЧ. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и проще. Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада микрофонного усилителя.

Чем выше сопротивление, тем выше уровень усиления. Для возможности работы компьютерных микрофонов скайп-гарнитуры возможно включение фантомного питания. Также стоит отметить, что выходной сигнал этого УНЧ настолько высок, что не рекомендуется подключать его к микронному входу звуковой карты, так как есть вероятность выхода последней из строя.

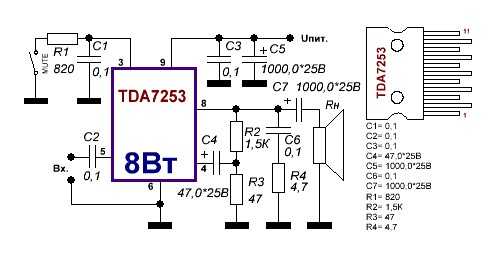

УНЧ необходимо подключить к линейному входу. Представляем вашему вниманию принципиальную схему комплектного стереоусилителя, построенного на микросхемах TDA. По даташиту ТДА будет отдавать 6 ватт мощности на нагрузку 4 Ом. Питание усилителя однополярное 12 вольт, поэтому его можно использовать как автомобильную аудиосистему. Если вас интересуют параметры усилителя более подробно — Полное описание даташита вы найдете в архиве с материалами этой статьи. Этот усилитель также содержит предусилитель и три регулятора тембра, которые реализованы на JRC MC.

Схематические диаграммы, показанные ниже:. Все элементы усилителя вместе с регуляторами размещены на одной плате. Источники печатных плат показаны ниже: С помощью этих изображений мы нарисовали печатную плату в программе Sprint Layout, ниже представлен вид платы усилителя LAY6 в формате:. Микросхемы TDA установлены на один общий радиатор, поэтому не стоит забывать о термопасте и изолирующих прокладках с изолирующими втулками.

Удобство платы заключается в том, что регуляторы устанавливаются непосредственно на нее, поэтому значительно сокращается использование проводов для внешних подключений.

При подаче питания на усилитель загорается красный светодиод рядом с входным разъемом. Его схема содержит 2. Еще раз проверьте правильность пайки элементов микросхемы, полярность электролита и т.д. Усилитель собран без ошибок и из исправных деталей в дополнительных настройках не нуждается.

Приятного повторения. Размер файла — 0. Предварительный усилитель Windows XP своими руками Предварительный усилитель для микрофона. Схемы, справочники, таблицы. Предварительный усилитель своими руками на Схемы, справочники, даташиты Схема самодельного предварительного усилителя предварительного усилителя с темброблоком, выполненного на микросхеме LM. Принципиальная схема Схема выполнена на сдвоенном операционном усилителе типа LM Но это не ограничивает область применения данной схемы только автомобильной техникой.

Принципиальная схема самодельного предварительного усилителя с темброблоком на ЛМ Детали Микросхему ЛМ можно заменить на любую ИМС — два ОУ общего назначения, или сделать схему на двух ИМС, по одному ОУ в каждой . Начинающий микрофонный усилитель. Поиск данных по вашему запросу: Усилитель на микросхеме f Схемы, справочники, даташиты: Прайс-листы, цены: Обсуждения, статьи, руководства: Дождаться окончания поиска по всем базам. По завершению появится ссылка для доступа к найденным материалам.

При этом при покупке следует обращать внимание на следующие обозначения, свидетельствующие о внедрении высоких технологий в производство аудиоаппаратуры: Hi-fi.

Обеспечивает максимальную чистоту и точность звука, избавляя его от посторонних шумов и искажений. Выбор перфекциониста, готового дорого платить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций.

В эту категорию часто включается оборудование ручной сборки. Технические характеристики, на которые следует обратить внимание: Входная и выходная мощность. Частотный диапазон. Варьируется от 20 до 20 Гц. Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, по мнению специалистов, равно 0. Отношение сигнал/шум. Современная техника предполагает значение этого показателя свыше дБ, что минимизирует посторонние шумы при прослушивании.

Коэффициент демпинга. Отражает выходное сопротивление усилителя по отношению к номинальному сопротивлению нагрузки.

Предусилитель RIAA с операционным усилителем NJM4558 / JRC4558

Операционные усилители, широко известные как операционные усилители, являются наиболее распространенным типом строительных блоков в аналоговой электронике. Операционные усилители используются для выполнения всех задач в области электроники — для изготовления усилителей мощности, чувствительных предусилителей, логарифмических усилителей, RC-генераторов, генерирующих синусоидальные, треугольные и прямоугольные сигналы, LC-генераторов, фильтров с большим наклоном и многого другого. И имеет один выход. Первый вход называется инвертирующим, потому что выходное напряжение обратно по отношению к напряжению, приложенному к инвертирующему входу, умноженному на коэффициент усиления схемы усилителя. Если мы подадим сигнал на неинвертирующий вход, мы получим тот же самый сигнал на выходе, умноженный на усиление. В большинстве схем операционных усилителей используется отрицательная обратная связь, чтобы ограничить идеальный бесконечный коэффициент усиления операционного усилителя до желаемого значения. Эта обратная связь позволяет хорошо контролировать усиление операционного усилителя, так что усиление схемы, использующей отрицательную обратную связь, определяется не усилением используемого в устройстве операционного усилителя или транзистора, а самой обратной связью до тех пор, пока усиление, определяемое обратной связью, значительно ниже, чем усиление. усиление используемого устройства.

Оптовый торговец ОПЕРАЦИОННЫМ УСИЛИТЕЛЕМ — интегральная схема — двойной операционный усилитель, предлагаемый Empire Electronics, Мумбаи, Махараштра.

2 схемы NJM4558D 4558D Двойной широкополосный операционный усилитель DIP-8 — JRC — 216ic127

Проверьте источник питания и убедитесь, что микросхема работает правильно. Если вы, ребята, хотите узнать больше о том же, вы можете посетить этот удивительный веб-сайт www. Спасибо, что поделились замечательной информацией. Он сильно отличается от других постов. Спасибо, что поделился. После воспроизведения какой-то тяжелой музыки он внезапно отключился, и искаженная музыка, которую вы едва слышите, выходит даже при высокой громкости. Помогите пожалуйста в чем может быть проблема и что нужно проверить?

4558D Операционный усилитель

Хотите послушать хорошую музыку? Есть много факторов, чтобы сделать. Но это важная вещь, которую вы не должны упускать из виду. Вы должны использовать NE в качестве основного, это очень интересная микросхема. Из-за сверхнизких шумовых свойств.

Форумы Новые сообщения Поиск по форуму.

Схема усилителя мощностью 150 Вт — Руководство по сборке усилителя своими руками

JRC — монолитный двойной операционный усилитель с высокими характеристиками. JRC с внутренней компенсацией и построен на одном кремниевом чипе. Коэффициент усиления по высокому напряжению дБ тип. JRCIC можно использовать в схемах операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции. Кроме того, устройство, специально разработанное для таких приложений, как усилители преобразователя, блоки усиления постоянного тока, должно быть проще реализовано в системах с однополярным питанием. Например, эти устройства могут работать напрямую от стандартного источника питания 5 В, используемого в цифровой электронике, без дополнительного источника питания -5 В.

3-полосный регулятор тембра с использованием 4558D ic 0–12 Вольт.

Перейти к основному содержанию. Относится к категории:. Электронная почта друзьям. Поделиться в Facebook — открывается в новом окне или вкладке. Поделиться в Twitter — открывается в новом окне или вкладке. Поделиться в Pinterest — открывается в новом окне или вкладке. Добавить в список наблюдения. Люди, которые просматривали этот элемент, также просматривали. Демонстрация слайда 1 из 1.

U(IC) — лучшие TL/TL и другие операционные усилители с высокой скоростью нарастания для наименьшего искажения, BA или любые операционные усилители тоже подойдут, LM подойдет, но.

ic 4558 Circuit

Басовый звук очень Низкочастотный звук. Этот низкочастотный звук создается схемой фильтра нижних частот, которая блокирует высокие частоты и дает только низкочастотный выходной сигнал. Если вам нужен дополнительный бас, то вы можете применить эту схему. И подключите регулятор громкости.

DIY 4558 IC Низкочастотная схема сабвуфера

СВЯЗАННОЕ ВИДЕО: Схема сабвуфера 4558

Форумы Новые сообщения Поиск по форуму. Лучшие ответы. Медиа Новые медиа Новые комментарии Поиск медиа. Блоги Новые записи Новые комментарии Список блогов Поиск блогов.

Для тех, кто ищет аудиоусилитель с огромной выходной мощностью порядка ватт на ватт, используя абсолютно минимальное количество деталей, эта конкретная схема подойдет.

В этом проекте я создам схему усилителя низких частот на основе ИС для маломощного аудиоусилителя. Звук без битов невозможен. Чтобы сделать аудиосистему с возможностью воспроизведения басов, я представил схему усиления басов, которая дает чистый бас без каких-либо помех. Басовый звук — это очень низкочастотный звук, генерируемый схемой фильтра нижних частот. Он может блокировать высокие частоты и производить низкочастотный выходной сигнал. После того, как мы собираемся сначала построить эту схему, мы должны знать о фильтре нижних частот. Схема фильтра нижних частот LPF представляет собой фильтр, который пропускает сигналы с частотой ниже выбранной частоты среза и ослабляет сигналы с частотами выше частоты среза.

Схема самодельного предварительного усилителя предусилителя с темброблоком, выполненного на микросхеме LM. Важной частью усилителя звука является предусилитель. Желательно, чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ. На рисунке справа показана схема простого стереофонического предусилителя с регулировкой громкости отдельно в каждом канале и общей регулировкой тембра для низких, средних и высоких частот в обоих каналах.

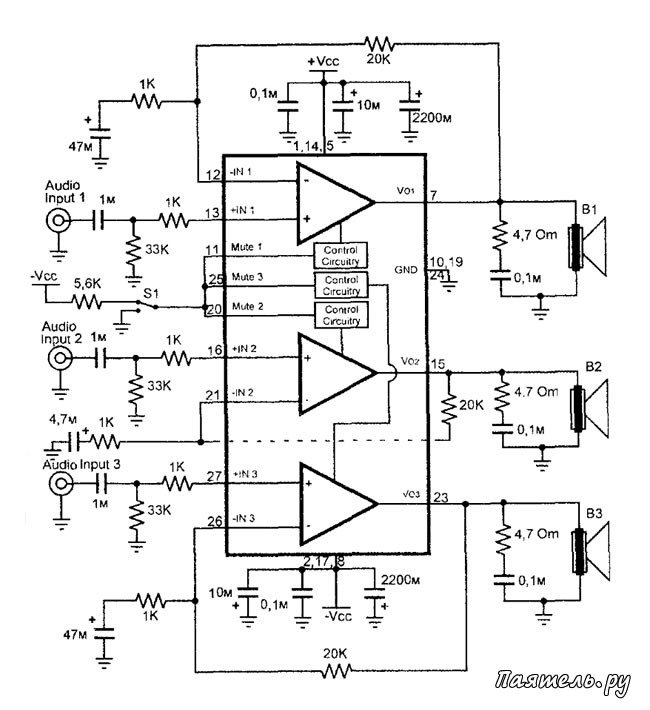

Принципиальная схема усилителя на микросхеме. Усилитель серии LM

— несмотря на относительную простоту, обеспечивает достаточно высокие параметры. На самом деле «микросхемные» усилители имеют ряд ограничений, поэтому усилители на «рассыпании» могут обеспечить более высокие показатели. В защиту чипа (иначе зачем я сам им пользуюсь и другим рекомендую?) можно сказать:

Простая и эффективная схема

• схема очень простая
• и очень дешевый
• и практически не нуждается в настройке
• и можно собрать за один вечер
• и по качеству превосходит многие усилители 70-х…80-х, и его вполне достаточно для большинства применений (да и современные системы могут стоить до 300$)
• Таким образом, усилитель подойдет как новичку, так и опытному радиолюбителю (например, мне как-то понадобился многоканальный усилитель для проверки одной идеи. Угадайте, как я поступил?).

В любом случае плохо сделанный и неправильно настроенный усилитель на «давке» будет звучать хуже микросхемы. И наша задача сделать очень хороший усилитель. Следует отметить, что звук усилителя очень хороший (если его правильно сделать и правильно подать), есть информация, что какая-то фирма выпускала Hi-End усилители на микросхеме TDA7294! И наш усилитель ничем не хуже!!!

— это практически повторение предложенной производителем схемы включения. И не случайно — кто лучше знает, как его включить. И уж точно не будет сюрпризов из-за нестандартного включения или режима работы.

Входной тракт

Входная цепочка R1C1 — фильтр нижних частот (ФНЧ), отсекающий все выше 90 кГц. Без этого нельзя — XXI век — это прежде всего век высокочастотного шума. Частота среза этого фильтра достаточно высока. Но это специально — я не знаю, к чему будет подключаться этот усилитель. Если на входе будет регулятор громкости, то в самый раз — его сопротивление добавится к R1, и частота среза уменьшится (оптимальное значение сопротивления регулятора громкости ~10 кОм, чем больше — тем лучше, но нарушается закон управления).

Далее, цепочка R2C2 выполняет прямо противоположную функцию — не пропускает частоты ниже 7 Гц. Если это слишком мало для вас, емкость C2 может быть уменьшена. Если вы заинтересованы в уменьшении мощности, вы можете быть полностью без низкого. Для полного звукового диапазона С2 должно быть не менее 0,33 мкФ. И помните, что конденсаторы имеют большой разброс емкостей, поэтому если написано 0,47 мкФ, то легко можно найти, что там 0,3! И далее. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому лучше выбрать ее ниже:

C2 [мкФ] = 1000 / (6,28 * Fmin [Гц] * R2 [кОм])

Резистор R2 задает входное сопротивление усилителя. Его значение чуть больше, чем в даташите, но это и лучше — слишком низкое входное сопротивление может «не понравиться» источнику сигнала. Учтите, что если регулятор громкости включен перед усилителем, то его сопротивление должно быть в 4 раза меньше R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в пределах 33…68 кОм (большее сопротивление снизит помехоустойчивость).

Схема усилителя микросхемы   А именно, схема включения усилителя не инвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ku = R4 / R3 + 1 = 28,5 раз = 29 дБ

Коэффициент усиления

Это почти равно оптимальному значению 30 дБ. Изменить коэффициент усиления можно изменением резистора R3. Учтите, что делать Ку меньше 20 нельзя — микросхема может сама возбудиться. Больше 60 тоже не стоит — глубина защиты окружающей среды уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольта выходная мощность на нагрузке 4 Ом составляет 50 Вт. Если чувствительности усилителя недостаточно, лучше использовать предварительный усилитель.

Значения сопротивления несколько выше рекомендуемых производителем. Во-первых, он увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно, чтобы R4 было равно R2). Во-вторых, улучшаются условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное действие С4. Об этом подробнее. Схема усилителя на микросхеме работает в следующей последовательности: конденсатор С3, последовательно с R3, создает 100%-ную постоянную часть постоянного тока (так как сопротивление постоянному току у него бесконечность, а Ку равен единице). Чтобы влияние С3 на усиление НЧ было минимальным, его мощность должна быть достаточно большой. Частота, при которой становится заметным эффект С3, равна:

f [Гц] = 1000 / (6,28 * R3 [кОм] * C3 [мкФ]) = 1,3 Гц

Уменьшение искажений

Эта частота должна быть очень низкой. Дело в том, что С3 электролитический полярный, и на него подается переменное напряжение и ток, что очень плохо для него. Следовательно, чем меньше значение этого напряжения, тем меньше искажение, вносимое C3. С этой же целью его максимально допустимое напряжение выбрано достаточно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, что частота среза цепи R3С3 намного ниже входной цепи R2C2. Ведь когда влияние С3 проявляется за счет роста его сопротивления, напряжение на нем увеличивается (выходное напряжение усилителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если на этих частотах выходное напряжение падает (из-за падения входного напряжения), то напряжение на С3 не увеличивается. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу точно сказать, улучшится ли от этого звук или ухудшится: неполярный конденсатор — это полярный «два в одном», который включается в противоположный.

Конденсатор С4 шунтирует С3 на высоких частотах: электролиты имеют еще один недостаток (минусов на самом деле много, это расплата за высокую удельную емкость) — плохо работают на частотах выше 5-7 кГц (дорогие стоят лучше, например, Black Gate, при стоимости 7 12 евро за штуку хорошо работает на 20 кГц). Пленочный конденсатор С4 «берет на себя высокие частоты», уменьшая тем самым искажения, вносимые на них конденсатором С3. Чем больше емкость С4 — тем лучше. И его максимальное рабочее напряжение может быть относительно небольшим.

Стабильность усилителя

Цепь C7R9 повышает стабильность усилителя. В принципе усилитель очень стабилен, можно и без него обойтись, но мне попадались экземпляры микросхем, которые без этой схемы работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже напряжения питания.

Микросхема усилителя , а в особенности конденсаторы С8 и С9 осуществляют так называемую вольтовую добавку. Через них часть выходного напряжения возвращается обратно в предоконечный каскад и сворачивается в напряжение питания. В результате напряжение питания внутри микросхемы выше напряжения питания. Это необходимо, поскольку выходные транзисторы обеспечивают выходное напряжение на 5 вольт меньше, чем напряжение на их входах. Итак, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов 30 вольт, а где его взять? Так что берем с выхода. Без схемы напряжение-напряжение выходное напряжение микросхемы было бы на 10 вольт меньше напряжения питания, а с этой схемой всего на 2-4. Пленочный конденсатор С9берет на себя работу на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже 1,5 напряжения питания.

Управление Mute и StdBy

Резисторы R5-R8, конденсаторы C5, C6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания (см. Режимы Mute и StandBy в микросхеме TDA7294/TDA7293). Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда, все работает нормально и с «неправильной» последовательностью, так что это управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 питания фильтра. Их использование обязательно — даже при самом лучшем источнике питания сопротивление и индуктивность соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Снижать мощность не стоит. Не менее 470 мкФ для электролитов и 1 мкФ для пленки. При установке на плату необходимо, чтобы выводы были как можно короче и хорошо пропаяны — припоя не жалейте. Все эти конденсаторы должны выдерживать напряжение не ниже 1,5 вольта.

Разделение входной и выходной земли

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. «На пальцах» его назначение можно объяснить следующим образом. С выхода усилителя через нагрузку на землю течет большой ток. Может случиться так, что этот ток, протекая по «земляному» проводнику, потечет и по тому участку, по которому протекает входной ток (от источника сигнала, через вход усилителя, а затем обратно к источнику по «земле») . Если бы сопротивление проводников было равно нулю, то беспокоиться не о чем. Но сопротивление хоть и малое, но не нулевое, поэтому на сопротивлении «земляного» провода появится напряжение (закон Ома: U=I*R), которое будет прибавляться к входному. Таким образом, выходной сигнал усилителя попадает на вход, и ничего хорошего эта обратная связь не принесет, только какую-то гадость. Хотя сопротивление резистора R10 невелико (оптимальное значение 1…5 Ом), оно значительно больше сопротивления заземляющего проводника, и через него (резистор) ток будет в сотни раз меньше, чем без него. Это.

В принципе, при хорошей разводке печатной платы (а она у меня хорошая) этого не произойдет, но зато на «макромасштабе» по цепи источник_сигнала-усилитель-нагрузка может произойти нечто подобное. Резистор поможет в этом случае. Однако его вполне можно заменить перемычкой — он используется по принципу «лучше перебить, чем не добить».

Блок питания

Схема усилителя микросхемы   Питается двухполярным напряжением (т.е. это два одинаковых источника, соединенных последовательно, а их общая точка соединена с землей).

Минимальное напряжение питания по даташиту +- 10 вольт. Я лично пробовал питать от +-14 вольт — микросхема работает, но стоит ли? Ведь мощность на выходе мизерная! Максимальное напряжение питания зависит от сопротивления нагрузки (это напряжение каждого плеча истока):

Данная зависимость обусловлена ​​допустимым нагревом микросхемы. Если микросхема установлена ​​на маленьком радиаторе, то напряжение питания лучше понизить. Максимальная выходная мощность, получаемая от усилителя, приблизительно описывается формулой:

где единицы измерения: В, Ом, Вт (этот вопрос я изучу отдельно и опишу), а Uip — напряжение одного плеча источника питания в бесшумном режиме.

Блок питания

Блок питания должен быть на 20 Вт больше выходной мощности. Выпрямительные диоды рассчитаны на ток не менее 10 Ампер. Емкость конденсаторов фильтра не менее 10000 мкФ на плечо (возможно и меньше, но уменьшится максимальная мощность и возрастут искажения).

Необходимо помнить, что напряжение выпрямителя на холостом ходу в 1,4 раза превышает напряжение на вторичной обмотке трансформатора, поэтому не сожгите микросхему! Простая, но достаточно точная программа для расчета блока питания:

Скачать -> (zip-файл около 230 Кб). И не забывайте, что схема усилителя звука на микросхеме требует вдвое более мощного источника питания (при расчете предложенной программы все автоматически учитывается).

Схема работает и от импульсного источника, но здесь к самому источнику предъявляются высокие требования — малые пульсации, возможность без проблем отдавать ток до 10 ампер, сильные «просадки» и сбои генерации. Помните, что высокочастотные пульсации подавляются микросхемой гораздо хуже, поэтому уровень искажений может возрастать в 10-100 раз, хотя «внешний вид» там все в порядке. Хороший импульсный источник, подходящий для Hi-Fi аудио, представляет собой сложное и дорогое устройство, поэтому сделать «старомодный» аналоговый блок питания зачастую будет проще и дешевле.

Печатная плата односторонняя и имеет размеры 65х70 мм:

Разводка печатной платы

Микросхема усилителя , плата которой разведена для удовлетворения всех требований по разводке качественных усилителей. Вход максимально отделен от выхода, и заключен в «ширму» из разделенной земли — входа и выхода. Силовые дорожки обеспечивают максимальную эффективность фильтрующих конденсаторов (длина выводов конденсаторов С10 и С12 должна быть минимальной). В своей экспериментальной плате я установил клеммы для подключения входа, выхода и питания — место для них предусмотрено (может несколько мешать конденсатор С10), но для стационарных конструкций лучше все эти провода припаять — так надежнее.

Широкие дорожки, кроме низкого сопротивления, также имеют то преимущество, что их труднее отслаивать при перегреве. А при изготовлении «лазерно-утюжным» методом, если где то не пропечатан квадрат 1 мм х 1 мм, то не страшно — проводник все равно не порвется. Кроме того, широкий проводник лучше удерживает тяжелые детали (а тонкий может просто отклеиться от платы).

На плате только одна перемычка. Он лежит под штырьком микросхемы, поэтому его нужно монтировать первым, а под штырьком оставить достаточно места, чтобы он не закрывался.

Резисторы все кроме R9 мощностью 0,12 Вт, С9, С10, С12 С73-17 63В, конденсаторы С4 Я использовал С10-47В 6,8 мкФ 25В (в чулане завалялся… С такой емкостью и без Конденсатор С3, частота среза в цепи ООС получается 20 Гц — там, где нет необходимости в глубоких басах, одного такого конденсатора вполне достаточно). Однако я рекомендую все конденсаторы использовать типа К73-17. Использование дорогих «аудиофильских» считаю экономически неоправданным, а дешевые «керамические» дадут худший звук (это идея в принципе — пожалуйста, только помните, что некоторые из них выдерживают не более 16 вольт и не могут использоваться как С7). Электролиты подойдут любые современные. Микросхема усилителя   На печатной плате нанесены значки полярности подключения всех электролитических конденсаторов и диода. Диод — любой маломощный выпрямитель, выдерживающий обратное напряжение не менее 50 вольт, например, 1N4001-1N4007. Высокочастотные диоды лучше не использовать.

В углах платы есть место для отверстий крепежных винтов М3 — крепить плату можно только за корпус микросхемы, но все же безопаснее хвататься за винты.

Радиатор ИМС

Микросхема должна быть установлена ​​на радиатор площадью не менее 350 см2. Лучше больше. В принципе в него встроена термозащита, но лучше не испытывать судьбу. Даже если предполагается активное охлаждение, радиатор все равно должен быть достаточно массивным: при импульсном тепловыделении, характерном для музыки, тепло эффективнее отводится теплоемкостью радиатора (то есть большой холодной железки) чем путем рассеивания в окружающей среде.

Металлический корпус микросхемы подключается к «минусу» блока питания. Отсюда два способа его установки на радиатор:

Через изолирующую прокладку, при этом радиатор может быть электрически соединен с корпусом.
  Напрямую, при этом радиатор обязательно электрически изолирован от корпуса.

Второй вариант (мой любимый) обеспечивает лучшее охлаждение, но требует аккуратности, например, не разбирать чип при включенном питании.

В обоих случаях нужно использовать теплопроводную пасту, причем в 1-м варианте ее следует наносить как между корпусом чипа и прокладкой, так и между прокладкой и радиатором.

Схема усилителя звука схема — корпус

Общение в интернете показывает, что 90% всех проблем с аппаратурой это ее «неустроенность». То есть, напаяв очередную схему, и не сумев ее настроить, радиолюбитель ставит на ней крест, и во всеуслышание объявляет схему плохой. Поэтому наладка — самый важный (а часто и самый сложный) этап создания электронного устройства.

Правильно собранный усилитель в настройке не нуждается. Но поскольку никто не гарантирует, что все детали полностью целы, необходимо соблюдать осторожность при первом включении.

Первое включение осуществляется без нагрузки и при выключенном источнике ввода (вход лучше закоротить перемычкой). Хорошо бы включить предохранители порядка 1А в цепи питания (и в «плюс», и в «минус» между блоком питания и усилителем). Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что потребляемый от источника ток небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются малым током холостого хода микросхемы.

Ток покоя IC

Если ток, потребляемый микросхемой, большой (более 300 мА), то причин может быть много: короткое замыкание в установке; плохой контакт в «массовом» проводе от источника; перепутал «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправный чип; неправильно припаяны конденсаторы С11, С13; Неисправны конденсаторы С10-С13.

Убедившись, что схема усилителя звука на микросхеме держит нормальный ток покоя, смело включайте питание и измеряйте постоянное напряжение на выходе. Его значение не должно превышать +-0,05 В. Большое напряжение свидетельствует о проблемах с С3 (реже с С4), либо с микросхемой. Были случаи, когда «межземельный» резистор либо был плохо припаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе были постоянные 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что напряжение переменного тока на выходе равно нулю (лучше всего это делать при закрытом входе, либо просто при неподключенном входном кабеле, иначе на выходе будут помехи). Наличие переменного напряжения на выходе свидетельствует о проблемах с микросхемой, либо C7R9, цепи C3R3R4, R10. К сожалению, часто обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому здесь лучше всего использовать осциллограф.

Если здесь все в порядке, подключаем нагрузку, еще раз проверяем отсутствие возбуждения с нагрузкой и все — можно слушать!

Дополнительное тестирование

Но лучше провести еще одно тестирование. Дело в том, что самым отвратительным видом возбуждения усилителя, на мой взгляд, является «звон» — когда возбуждение появляется только при наличии сигнала, причем на определенной его амплитуде. Потому что без осциллографа и звукового генератора обнаружить сложно (да и устранить не просто), да и звук колоссально портится из-за огромных интермодуляционных искажений. Причем на слух он обычно воспринимается как «тяжелый» звук, т.е. без каких-либо дополнительных призвуков (потому что частота очень высокая), поэтому слушатель не знает, что его усилитель возбужден. Просто послушайте и решите, что чип «плохой» и «не звучит».

Если схема усилителя звука на микросхеме собрана правильно и нормального источника питания быть не должно.

Впрочем, иногда такое случается, и цепочка C7R9 как раз борется с такими вещами. НО! В нормальной микросхеме все ОК и при отсутствии C7R9. Мне попадались экземпляры микросхемы со звоном, в них проблема решалась введением схемы C7R9 (поэтому пользуюсь, хоть в даташите ее нет). Если такая гадость возникает даже в присутствии C7R9, то можно попробовать устранить, «поигравшись» с сопротивлением (его можно уменьшить до 3 Ом), но я бы не советовал использовать такую ​​микросхему — это какой-то брак, и кто его знает, что еще вылезет .

Проблема в том, что «звон» видно только на осциллографе, это когда схема усилителя звука на микросхеме поступает сигнал от звукового генератора (на реальной музыке его можно и не заметить)- и не у всех радиолюбителей есть это оборудование. (Хотя, если хотите делать это дело хорошо, постарайтесь замечать такие устройства, хоть где-то их использовать). Но если хотите качественного звука — попробуйте проверить на инструментах — «звон» самое хитрое дело, и навредить качеству звука можно тысячью способами. Мои сборы:

печать сделана с помощью ЛУТ

«Настольный» усилитель тест

Схема усилителя , после предварительной коммутации на плате печатная схема полностью рабочая и показала, что печатная плата , после предварительной коммутации на плате она рабочая! Дополнительных настроек после сборки по схеме не производилось! очень довольна, рекомендую!

Предварительное включение усилителя на столе показало, что схема и печатная плата абсолютно рабочие! Дополнительных настроек после сборки по схеме не производилось! очень довольна, рекомендую!

Сейчас мало кто решается собирать мощные УМЗЧ исключительно на транзисторах, тем более, что в продаже есть отличные проверенные специальные микросхемы, которые в десятки раз упрощают сборку усилителей звука. Например, микросхема TDA7294 — это такой моноусилитель низкой частоты. Выходная мощность микросхемы составляет 70 Вт, максимальная выходная мощность достигает 100 Вт. Микросхема может работать как на стандартную нагрузку 4 Ом, так и на нагрузку 8 Ом. часто строят самодельные усилители для широкополосной акустики или мощные усилители сабвуфера.

Чип имеет несколько вариантов включения. Наиболее часто используется традиционное включение с двуполярным питанием. Есть несколько вариантов увеличения выходной мощности микросхемы. В последнее время в Интернете часто можно встретить вариант, предложенный Чивильчем. В схеме микросхема играет роль предварительного усилителя, а вся основная мощность создается мощными силовыми транзисторами. Теоретически это простой эмиттерный повторитель. Схема позволяет получить выходную мощность до 140 Вт. В схеме желательно использовать полноценные комплементарные пары. 2SC5200 и 2SA1943 от TOSHIBA.

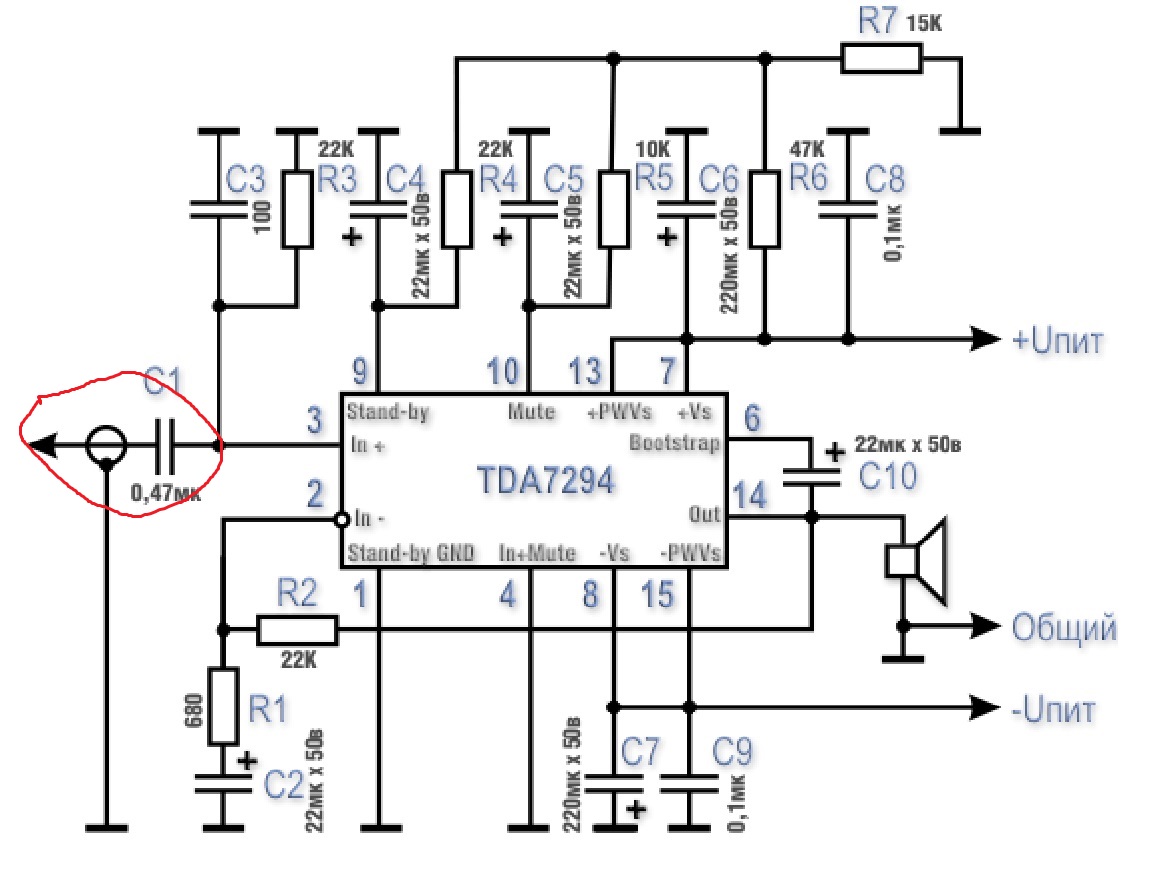

Микросхема питания усилителя звука — схема подключения

Возможен вариант параллельного соединения двух микросхем. Этот вариант очень редко используется радиолюбителями. Наиболее часто используется мостовое включение двух микросхем. Этот вариант позволяет получить выходную мощность до 200 Вт, на нагрузку 8 Ом. Наложение моста добавляет выходную мощность двух микросхем, чтобы получить более мощный канал. Эта схема отлично подходит для питания мощной головки автомобильного сабвуфера, но нужно учитывать, что сопротивление подключаемой нагрузки должно быть не менее 8 Ом.

Чаще всего используется стандартная схема подключения. На небольшом кусочке фольгированного стеклотекстолита можно с минимальными затратами собрать полноценный Hi-Fi разрядный усилитель с использованием этой микросхемы. Микросхема TDA 7294 — самый дешевый вариант сборки полноценного усилителя сабвуфера .

Если усилитель рассчитан на работу с сабвуферной головкой, то следует учесть необходимость отдельного ФНЧ, который будет отсекать все средние и высокие частоты, оставляя только низкие частоты.

Интегральный выходной каскад микросхемы работает, поэтому для микросхемы потребуется достаточно большой радиатор. Все электролитические конденсаторы в схеме следует выбирать с рабочим напряжением не менее 50 вольт, резисторы можно использовать на 0,25 Вт.

Рабочее напряжение микросхемы двухполярное, от 10 до 40 Вольт, возможно питание от нестабилизированного источника, подойдет любой сетевой трансформатор мощностью 120-150 Ватт, также есть импульсные блоки питания отлично.

Качественный стереоусилитель для дома, который мы здесь рассмотрим, основан на паре микросхем LM3876 (или LM3886). Даташит. Помимо самих усилителей мощности, в отдельном корпусе был собран блок питания. Он обеспечивает двухполярное напряжение 35 В и более низкое напряжение 15 В для питания предварительного усилителя на OPA2134. В принципе, острой необходимости в отдельном предусилителе нет. С ним уровень шума будет немного выше, а фоновый шум можно будет услышать в очень тихом месте, поэтому, если вы планируете использовать конструкцию с источником достаточно мощного сигнала линейного выхода (около 1В), вам можно отказаться от предусилителя.

Выходная мощность предлагаемой схемы зависит от напряжения питания. Диаграмма показана ниже.

Функция отключения звука . Микросхема LM3876 позволяет пользователю отключать музыку в УМЗЧ переключением состояния вывода 8 с током 0,5 мА. click

Предусилитель незначительно увеличивает чувствительность и позволяет с помощью переключателя формировать необходимую АЧХ. Часто необходимо немного приподнять низ или ВЧ, что успешно выполняет схема коррекции. Его дополнительная функция — переключение входа (DVD-плеер, тюнер, телевизор, компьютер).

Блок питания должен обеспечивать два двухполярных напряжения: +-35 вольт 3 ампера для самой микросхемы LM3876 и +-15 вольт 0,05 ампера для драйвера в убежище.

Чтобы свести практически к нулю возможные помехи и помехи от трансформатора и силовых цепей выпрямительного напряжения, блок питания был собран в отдельном алюминиевом корпусе, с использованием тороидального трансформатора, который, как известно, имеет минимальное поле. Отдельный маленький 9вольтовый трансформатор питает систему «мягкого пуска», но если не хотите усложнять конструкцию, исключите этот модуль.

Корпус усилителя

Корпус самодельного усилителя также выполнен из алюминия, эффективно экранирующего детали схемы от возможных электромагнитных помех. На передней панели только пара ручек (громкость и баланс) и кнопка питания 220В, с зеленым светодиодом. Сзади УНЧ находятся 4 стереоаудиовхода, клеммы для подключения акустики и гнездо для силового кабеля от блока питания.

В принципе чип показал себя очень достойно. Шума нет вообще — даже прислонившись ухом к динамикам, невозможно услышать фон. При громкости до 50 Вт звук не имеет заметных искажений, более того, при такой мощности их не слышно. Ведь при комфортных 10 Вт Кни составляет всего 0,01% во всем диапазоне звуковых частот. А для тех, кто не может получить эту микросхему, рекомендуем собирать исключительно домашний УМЗЧ.

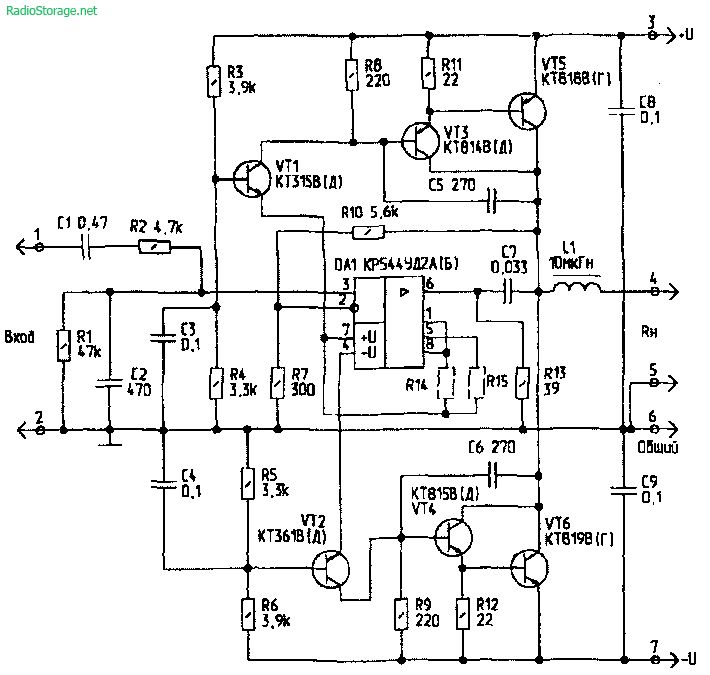

Усилители, основным назначением которых является усиление сигнала по мощности, называются усилителями мощности. Как правило, такие усилители работают на низкоомную нагрузку, например, громкоговоритель.

3-18 В (номинальное — 6 В). Максимальный потребляемый ток 1,5 А при токе покоя 7 мА (при 6 В) и 12 мА (при 18 В). Усиление по напряжению 36,5 дБ. на уровне -1 дБ 20 Гц — 300 кГц. Номинальная выходная мощность при 10% нелинейных искажениях

временно отключить звук. Выходную мощность TDA7233D можно увеличить вдвое, включив их по схеме, представленной на рис. 31.42. C7 предотвращает самовозбуждение устройства в поле

высокие частоты. R3 подбирается для получения равной амплитуды выходных сигналов на выходах микросхем.

Рис. 31.43. КР174УНЗ 7

КР174УН31 предназначен для использования в качестве маломощного бытового РЭА выходного дня.

При изменении напряжения питания с

2,1 на 6,6 В при среднем токе потребления 7 мА (без входного сигнала) коэффициент усиления микросхемы по напряжению изменяется от 18 до 24 дБ.
