Унч на 6п45с схема. Однотактный ламповый усилитель на 6П45С: схема, характеристики, сборка

alexxlabСхем
Как собрать мощный однотактный ламповый усилитель на 6П45С своими руками. Какие особенности схемы и конструкции нужно учесть. Какие характеристики можно получить. Как настроить и оптимизировать работу усилителя.

Содержание

Особенности схемы однотактного усилителя на 6П45С

Однотактный ламповый усилитель на 6П45С — довольно популярная конструкция среди радиолюбителей. Ее основные особенности:

  • Использование мощного выходного пентода 6П45С
  • Однотактная схема без выходного трансформатора
  • Режим работы выходной лампы — класс А
  • Применение отрицательной обратной связи для улучшения характеристик
  • Возможность получить выходную мощность до 10-15 Вт

Рассмотрим ключевые элементы схемы такого усилителя:

Входной каскад

В качестве входного каскада обычно используется двойной триод 6Н1П или 6Н2П. Он обеспечивает необходимое усиление входного сигнала. Важно обеспечить линейность работы этого каскада.

Выходной каскад

Выходной каскад на 6П45С работает в режиме класса А. Это обеспечивает минимальные искажения, но снижает КПД. Ток покоя лампы устанавливается в пределах 60-80 мА.


Характеристики усилителя на 6П45С

При правильной реализации схемы можно получить следующие характеристики:

  • Выходная мощность: 10-15 Вт
  • Коэффициент гармоник: менее 1%
  • Частотный диапазон: 20 Гц — 20 кГц (±1 дБ)
  • Входная чувствительность: 200-300 мВ
  • Отношение сигнал/шум: не менее 80 дБ

Как мы видим, даже такая простая схема позволяет получить вполне достойные характеристики для домашнего усилителя.

Особенности сборки и настройки

При сборке однотактного усилителя на 6П45С нужно учитывать следующие моменты:

Блок питания

Блок питания должен обеспечивать стабильное анодное напряжение около 250-300 В. Важно использовать качественный силовой трансформатор с запасом по мощности.

Монтаж

Монтаж высоковольтных цепей требует особой аккуратности. Все соединения должны быть надежными. Желательно использовать монтажную плату из стеклотекстолита.

Охлаждение

Лампа 6П45С сильно нагревается в процессе работы. Необходимо обеспечить эффективный теплоотвод, например, установив вентилятор.


Настройка

Основной этап настройки — установка режима работы выходной лампы. Ток покоя регулируется в пределах 60-80 мА с помощью подстроечного резистора в цепи катода.

Как оптимизировать работу усилителя?

Чтобы улучшить характеристики усилителя, можно выполнить следующие доработки:

  • Использовать более качественные пассивные компоненты (резисторы, конденсаторы)
  • Тщательно подобрать лампы по параметрам
  • Оптимизировать цепь обратной связи
  • Улучшить фильтрацию в блоке питания
  • Применить экранирование чувствительных цепей

Такие меры позволят снизить уровень шумов и искажений, расширить динамический диапазон усилителя.

Преимущества и недостатки однотактной схемы

Рассмотрим основные плюсы и минусы однотактного усилителя на 6П45С:

Преимущества:

  • Простота схемы и настройки
  • Хорошее качество звучания при малых мощностях
  • Низкий уровень интермодуляционных искажений
  • Возможность работы без выходного трансформатора

Недостатки:

  • Относительно низкий КПД
  • Ограниченная выходная мощность
  • Необходимость в высоком анодном напряжении
  • Сильный нагрев выходной лампы

Несмотря на недостатки, однотактные усилители на 6П45С остаются популярными среди любителей лампового звука благодаря простоте и хорошему качеству звучания.


Часто задаваемые вопросы

Рассмотрим некоторые типичные вопросы, возникающие при сборке усилителя на 6П45С:

Какой выходной трансформатор нужен для этой схемы?

Однотактная схема на 6П45С может работать без выходного трансформатора. Но при желании можно использовать трансформатор с первичной обмоткой на сопротивление 5-7 кОм.

Как подключить акустические системы?

Акустические системы подключаются через разделительный конденсатор емкостью 100-200 мкФ. Важно использовать конденсатор с рабочим напряжением не менее 400 В.

Можно ли увеличить выходную мощность?

Увеличить мощность однотактного усилителя на 6П45С сложно. Для получения большей мощности лучше использовать двухтактную схему или более мощные лампы.

Заключение

Однотактный усилитель на 6П45С — отличный вариант для начинающих любителей лампового звука. Эта схема позволяет получить хорошее качество звучания при относительной простоте конструкции. При правильной реализации такой усилитель способен обеспечить весьма приятное и комфортное прослушивание музыки.



Мощный двухтактник на 6П45С — Ламповые Усилители

DIY » Статьи » Ламповые Усилители » Мощный двухтактник на 6П45С

Поиск по Статьям и Справочникам

Найти:

Ламповые Усилители

Комментарии

Предыстория проекта.
Как-то принесли ко мне эстрадный усилитель, двухканальный. Возраст его лет 15, сделан в Украине.
Корпус рэковый, высота 4U (178 мм), глубина 370 мм. Внутри 8 штук 6П45С, 2 штуки 6Н1П, 2 штуки 6Н6П. Охлаждение шумным вентилятором от кухонной вытяжки. На передней панели означено 300+300.
Только вот чего?
Силовой трансформатор, общий на оба канала, намотан на железе от ОСМ-0,4. При том, что только накалы здесь потребляют не менее 140 Вт, сколько мощности достается анодам выходных ламп и сколько выходной мощности можно из этого получить с учетом КПД? 100 Вт на канал, не более. Кроме того, сделан был усилитель ужасно, и находился в нерабочем состоянии, представлял собой в общем-то хлам. Смысл дальнейшего использования этого конструктива ограничен объемом ящика, доставшимися в его составе выходными трансформаторами и бюджетом.


С учетом всех этих факторов задача приобрела вид «сделай хоть что-нибудь», как альтернатива выбрасыванию старого ящика и покупке чего-то другого.

Схема

В процессе расчистки и анализа конструкции стало ясно, что полностью реализовать то, что позволяет объем корпуса и компоновка, не получается по причине ограниченности бюджета. Поэтому в проект переделки сразу же были заложены возможности апгрейда (например, оставлено место для дополнительного силового трансформатора). В результате, на данном конструктиве была собрана следующая схема, без претензий на оригинальность, по структуре практически повторяющая исходную.





Не показаны только простейшие светодиодные индикаторы наличия сигнала и перегрузки, они изменения не претерпели и работают от вторички выходного трансформатора. Все резисторы МЛТ, ОМЛТ, С2-23. Резисторы R3 и R7 имеют мощность 1 Вт. Резисторы R10 — R13, R16, R26 – R33 имеют мощность 2 Вт. Пленочные конденсаторы К73-9 и К73-17.





Охлаждение осуществляется компьютерным вентилятором, работающим на выдувание, питающимся от дополнительного маленького трансформатора с диодным мостом и конденсатором. Часть элементов и их номиналов досталась «по наследству», часть обусловлена содержимым «тумбочки».

Первое включение. Прогрев, настройка смещения. Явных проблем с самовозбуждением, какие могут возникнуть при использовании ламп 6П45С, нет. Фон в пределах разумного, особенно с учетом эстрадного предназначения аппарата. Полученный звук нельзя назвать верхом совершенства, однако, это уже нечто! Теперь владелец может решить для себя насколько все это ему нужно и при положительном ответе вложиться в улучшение аппарата, в пределах разумного, естественно.

Апгрейд
Первым делом разбираемся с силовыми трансформаторами. Первый вариант – добавить еще одну железку OCM-0,4. На двух таких железках уже можно более-менее реализовать потенциал по мощности, да и индукцию можно снизить. Второй вариант – заменить имеющийся силовик на три тороида. Один на накал + смещение, два одинаковых анодных, причем у последних всего по одной вторичке (упрощение моточного изделия в этом случае полезно и актуально).

Далее, добавляем емкости в анодное питание выходного каскада, до 2…5 мФ в каждый этаж. Заменяем все пленочные конденсаторы на «поприличнее», номиналы С4 и С5 увеличиваем до 1…2,2 мкФ. Корректируем режимы работы драйвера на 6Н6П. Настраиваем обратную связь. Не забываем цепь смещения. Ее можно сделать надежнее. Входные и выходные разъемы, регуляторы… нет предела совершенству. При построении конструкции без «наследственных» ограничений, можно попробовать выполнить анодный выпрямитель в виде удвоителя вместо двух мостов. При этом дополнительно упрощается анодный трансформатор, который, еще раз напоминаю, должен быть достаточной мощности. Некоторое повышение напряжения нижнего этажа тогда позволит использовать электронный дроссель для питания экранных сеток выходных ламп. Электронный дроссель может быть для каждого канала свой.

P. S. Приведенная выше схема с учетом рекомендаций, при достойной реализации, может играть довольно хорошо. И громко. От этой конструкции можно получить мощность порядка 120 … 160 Вт на канал. Массовая радиобиблиотека (МРБ) выпуск 933 Синхронный прием Автор(ы): Павлов Б.А. 1977 год В книге изложены основы метода синхронного детектирования, обеспечивающего помехоустойчивый и избирательный прием. Рассмотрена работа отдельных узлов синхронного демодулятора. Приведены описания промышленных и радиолюбительских конструкций синхронных приемников. Книга рассчитана на подготовленных радиолюбителей. Скачать книгу «Синхронный прием» …

D.I.Y. — Do It Yourself — Сделай Сам

Аудио Портал © 2004-2020

Унч на 6п45с схема

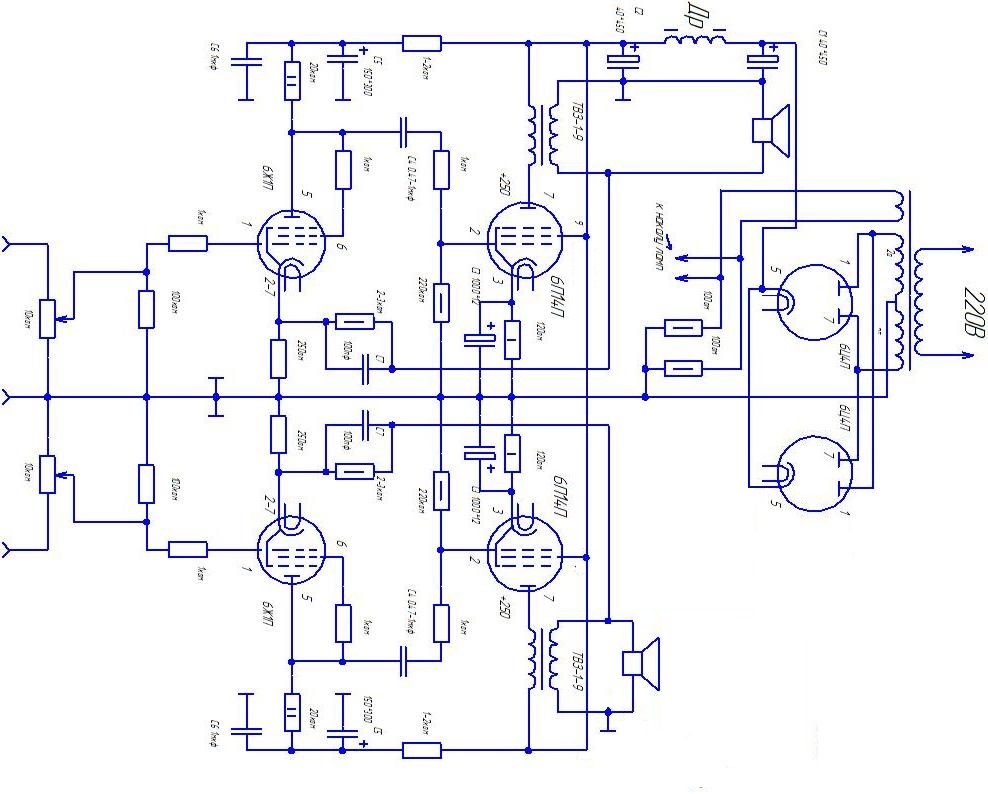

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов. Возможно придется подобрать сопротивление R22,R33 напряжение на выводе 9 устанавливаем 90в. На этом вся настройка заканчивается.
